Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция

Содержание

Установка дистанционного управления центральным замком: инструкция

Не нужно смотреть с завистью на других водителей, одним лёгким нажатием на кнопочку брелока отпирающих и запирающих все дверцы своей машины. Просто возьмите и сделайте дистанционное управление центральным замком самостоятельно. Нельзя сказать, что это совсем легко. Но и особых трудностей, если голова немного варит, у вас не должно возникнуть.

Как установить дистанционное управление ЦЗ

Установить дистанционное управление, связанное с сигнализацией, намного сложнее и дороже. А приобретение простенького блока ДУ в интернете, позволяющего автоматически открывать/закрывать двери, слишком больших денежных вложений и усилий не потребует.

Если отсутствует штатная система управления на расстоянии, то достаточно будет дополнительно докупить четыре двухпроводных активатора. И нажим на кнопочку заменит возню с физическим ключом и ковырянием в замке дверей.

Сигнал, исходящий с брелока, поступит в блок управления, и на силовые провода будет подано напряжение.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция

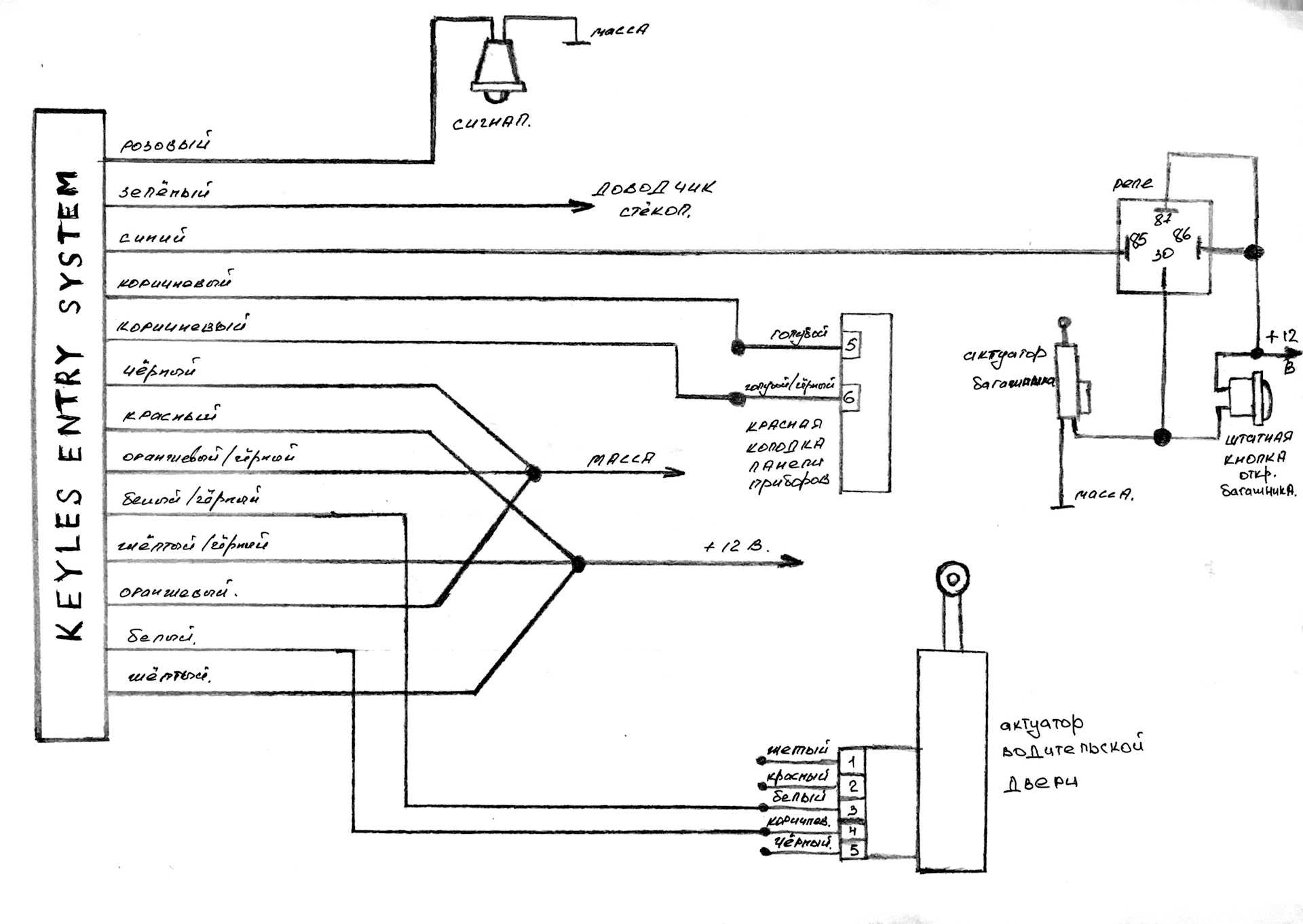

В этой связке принимают участие всего шесть проводов:

  • постоянный+;
  • масса;
  • два силовых, связанных с сервомоторами;
  • два управляющих.

Первый из них обладает напряжением в 15А и защищён предохранителем. Остальные пять предназначены для подключения световой сигнализации, доводчиков стёкол, открытия багажника или люка бензобака.

Не важно, какая у вас штатная система управления центральным замком, — по минусу или плюсу. Блок дистанционного управления будет работать даже с вакуумным приводом. Главное — произвести правильное подключение.

Производим подключение дистанционки

Приобретите двухпроводной актуатор и займитесь установкой и подключением его к центральному замку:

  1. Протяните провод от аккумуляторной батареи.
  2. Установите предохранитель на 15А.
  3. Сделайте массу, прикрутив болт к кузову автомобиля.

Не перепутайте белый и бело-чёрный провода. Если заметите, что, тиснув на «Закрыть», активаторы выполняют противоположное действие, а именно открывают замки, значит, поменяйте эти подключения местами.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция

Для дистанционного управления багажником обычно используют провод синего цвета. Нажимая соответствующую кнопку, увидите «минус». Чтобы закрывать багажник дистанционно, понадобится четырёхконтактное реле.

Подключение коричневого провода приведёт к морганию габаритными или поворотными огнями во время постановки автомобиля на сигнализацию. Снятие также будет сопровождаться подобным световым сигналом.

Зелёный провод при подключении поможет управлять доводчиком стёкол. Когда двери будут автоматически закрыты, у водителя останется ещё буквально полминутки, чтобы поднять стёкла, наглухо закрыв окна.

Если абсолютно ничего не смыслите в электрике, лучше не беритесь за эту, на первый взгляд, простую работу. Ведь допустив хоть малейшую оплошность, можете устроить короткое замыкание, и машина загорится. А чувствуя уверенность в своих знаниях и умениях, можете запросто установить дистанционное управление на центральный замок.

Оценить статью

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

0

Понравилась статья? Поделиться с друзьями:

Похожие статьи

Установка центрального замка в Москве с адресами, отзывами и фото

400 мест

  • установка центрального замка — мы нашли для вас 400 автосервисов в городе Москве;
  • актуальная информация об услугах в Москве, удобный поиск;
  • установка центрального замка — адреса на карте, отзывы с рейтингом и фотографиями.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция
  • Дополнительное оборудование и электрика

  • Метро, район
  • Рейтинг

  • Есть акции
  • Онлайн-запись
  • Рядом со мной
  • Круглосуточно
  • Открыто сейчас
  • Будет открыто ещё 2 часа
  • С отзывами
  • С фото
  • Рейтинг 4+
  • Сортировка По умолчаниюПо цене ➚По цене ➘Сначала лучшиеПо расстоянию
  • 0Другие фильтры

  • ff30″ data-ev_label=»premium»>

    3D-тур

     72

    3D-тур

     34

    3D-тур

     32

  • 8c09″ data-ev_label=»premium»>

    3D-тур

     47

    3D-тур

     63

    3D-тур

     27

  • 585287″ data-lat=»55.798308″ data-id=»6363ce3291dbcb39c20e0871″ data-object_id=»6363ce3291dbcb39c20e0871.feab» data-ev_label=»premium»>

    3D-тур

     241

    3D-тур

     82

  • 5c45″ data-ev_label=»premium»>

    3D-тур

     45

    3D-тур

     42

  • 433613″ data-lat=»55.689157999988″ data-id=»4fc27a393c72dd137a000013″ data-object_id=»4fc27a393c72dd137a000013.e6a2″ data-ev_label=»premium»>

    3D-тур

     80

    3D-тур

     98

  • 484505″ data-lat=»55.865898999949″ data-id=»56f0b66a5a515963438b4569″ data-object_id=»56f0b66a5a515963438b4569.72e0″ data-ev_label=»premium»>

    3D-тур

     67

    3D-тур

     99

    3D-тур

     54

  • 665713781229″ data-id=»4fc4bb263c72ddc219000001″ data-object_id=»4fc4bb263c72ddc219000001.8e99″ data-ev_label=»premium»>

    3D-тур

     58

    3D-тур

     109

  • 84a0″ data-ev_label=»premium»>

    3D-тур

     27

    3D-тур

     107

  • 495599″ data-lat=»55.842427999949″ data-id=»52c0340940c0886b7c8c34a5″ data-object_id=»52c0340940c0886b7c8c34a5.2852″ data-ev_label=»premium»>
  • Установка центрального замка в Москве — у каких автосервисов самый высокий рейтинг?

    Пользователи Zoon.ru наиболее положительно оценили ТКР-Моторс (Территория Качественного Ремонта), Мика, АвтоАртель.

  • org/Question»> Установка центрального замка в Москве — в каких автосервисах круглосуточный режим работы?

    В Москве есть 48 автосервисов с режимом работы 24/7. В их числе АВТОЛЕГЕНД, REMTECH. Воспользуйтесь фильтром в нашем каталоге, чтобы найти все!

  • Можно ли доверять отзывам о автосервисах на Zoon.ru?

    Да! Каждый день мы фильтруем до 20 тыс. отзывов и удаляем найденные фейки и спам.

Рекомендуем также

Как установить центральный замок

Здесь вы можете получить Установка центрального замка. Здесь мы предоставляем что такое система центрального замка автомобиля, система блокировки безопасности и электропроводка центрального замка и т. д.

Люди стараются сделать жизнь проще, удобнее и быстрее, потому что с каждым днем ​​мы становимся все более занятыми.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция Давным-давно механики изобрели механизм в автомобилях, который значительно сократит время, которое мы отпираем и запираем двери автомобиля. Система называется автомобильным центральным замком. С помощью этой системы водитель может открывать/запирать все двери одновременно. Еще одним полезным преимуществом наличия автомобильной системы центрального замка является то, что некоторые системы помогают водителям найти свои автомобили на переполненной парковке, что экономит водителям много времени, особенно когда они спешат.

Содержание

Что такое центральный замок автомобиля?

Если кратко, то автомобильный центральный замок контролирует доступ к автомобилю, например, к вашему автомобилю через посторонний пульт. Помогать водителям запирать и открывать свои машины, не касаясь их, — не единственная его функция. Другие функции могут включать открытие ручек или подъем, торможение и открытие капота и багажника. Большинство производителей предлагают автомобильные центральные замки в качестве дополнительной функции.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция Как правило, система центрального замка автомобиля должна содержать электрические части, приводы дверных замков и внешний контроль. Также могут быть включены другие компоненты: узел капота, узел багажника и узел бокового входа.

Защитная система запирания

Наиболее очевидным преимуществом центральной системы запирания дверей является то, что она позволяет быстро и легко запереть все двери автомобиля, просто нажав на водительский замок. выигрыш в безопасности заключается в том, что нет опасности оставить дверь незапертой. вы также легко заблокируете задние двери, чтобы маленькие дети не оставались в машине.

Чтобы переоборудовать ваш автомобиль на центральный замок, вам понадобится комплект, который вы с готовностью купите в магазине автомобильных аксессуаров. Он состоит из приводов с электроприводом, которые вы просто монтируете внутри дверей, а также всей проводки, кронштейнов и соединительных тяг, которые вам просто необходимы для установки на вашем автомобиле.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция

Комплект часто используется на двух- или четырехдверных автомобилях, хотя преимущества установки на четырехдверный автомобиль очевидны. Его также можно использовать практически на любой модели автомобиля, но вам следует сначала обратиться к своему дилеру на случай, если ваш автомобиль не подходит. это также честная идея присмотреться, прежде чем купить.

Установка центрального замка

Некоторые комплекты также поставляются с пультом дистанционного управления. Это позволяет запирать автомобиль снаружи с помощью ручного блока. Это имеет то преимущество, что, если замки замерзнут в холодную погоду, вы все равно сможете открыть дверь с помощью пульта дистанционного управления.

1. Снимите обшивку

Сначала необходимо снять обшивку двери, чтобы получить доступ к внутренней части. Снимите все ручки и замотки перед тем, как освободить зажимы, фиксирующие панель, и снять панель (см. Кузов 8). Осторожно снимите уплотняющую пластину, установленную за обивкой.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция

2. Монтажное положение

Каждый блок привода должен быть установлен на внутренней стороне внутренней обшивки двери таким образом, чтобы его собственный ведомый стержень мог соединиться с соединительным стержнем между кнопкой блокировки двери и замком в сборе. Если хотите, установите его через одно из отверстий в коже, чтобы облегчить установку. Устройство не должно загораживать стекло или механизм открывания.

3. Разметьте и просверлите

Приложите монтажный кронштейн к внутренней обшивке двери. Отметьте фломастером положение отверстий для крепления винтов, затем снимите скобу. Используя сверло подходящего размера, просверлите отверстия. Закрепите кронштейн с помощью прилагаемых винтов и крепежных зажимов, установив зажимы за обшивкой двери.

4. Установите блок привода

Прикрепите блок привода к кронштейну с помощью прилагаемых винтов. Винты проходят через монтажный кронштейн и входят в 2 отверстия, расположенные внутри корпуса привода.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция Проведите трубу для отвода конденсата к нижней части двери, а затем проводку к шарнирному концу двери, который можно будет подключить позже.

5. Ведомый стержень

Согните ведомый стержень по форме. Он должен идти от привода параллельно части существующего соединительного стержня. Присоедините ведомый стержень к приводному устройству с помощью прилагаемого зажима. 2 стержня соединены между собой зажимом и винтом. Расположите стержни внутри зажима и закрепите их с помощью установочных винтов.

6. Прокладка проводки

В комплект входит небольшой жгут проводов для соединения главного блока управления с приводными блоками. Если возможно, проложите ткацкий станок рядом с любой существующей проводкой. При необходимости просверлите небольшие отверстия в двери и кузове, установите на них втулки, затем протяните провода через отверстия в дверях.

Электропроводка центрального замка

К каждому приводному устройству подсоединен небольшой отрезок проводки, который заканчивается многоразъемным разъемом.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция Главный привод идентифицируется двумя дополнительными проводами, подключенными к нему. Это питание и заземление для всей системы дверного замка. Начните с отключения аккумулятора, чтобы избежать короткого замыкания. Подсоедините клеммные соединители к концам всех проводов приводов.

Помните, что есть четыре провода к главному приводу и только два к приводам. Подсоедините провода к разъемам с несколькими разъемами, убедившись, что цвета проводов совпадают. Проложите провод питания к постоянному источнику питания, например, к клемме аккумулятора или стороне аккумулятора блока предохранителей. Установите плавкий предохранитель (16 ампер) на имеющийся провод. Проведите мировой провод к соответствующей точке заземления и надежно закрепите его. Снова подключите клемму аккумулятора и проверьте, правильно ли работает замок. Наконец, установите на место панель обшивки двери и элементы управления окнами.

Почему не работает центральный замок вашего автомобиля?

Почти у всего бывают плохие времена, в том числе и у центрального замка.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция Существует множество причин, приводящих к поломке центрального замка автомобиля. Чтобы сузить число случаев, наиболее распространенные причины перечислены ниже:

  • Ваш автомобильный аккумулятор разряжен или неисправен: каждый электрический компонент нуждается в дополнении влияния. Поэтому проверьте автомобильный аккумулятор, чтобы убедиться, что он работает должным образом или нет. Кроме того, разряженная батарея также может вызвать много проблем.
  • Аккумулятор брелка разряжен или неисправен: питание требуется не только электрическим частям центрального замка, но и брелоку. Поскольку батарея в брелоке часто работает очень долго, многие водители могут забыть о ее существовании. Кажется, это одна из наиболее распространенных причин, по которой автомобильный замок не работает. в этом случае все, что вам нужно сделать, это заменить батарею брелока. Однако, если замена батареи не помогает, брелок также может быть неисправен, и вам следует обратиться к дилеру для дальнейшего тестирования брелока.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция
  • Перегоревший предохранитель: хотя все двери работают, кроме одной, также может быть перегоревший предохранитель. Замена предохранителя — это решение, и оно самое простое и простое.
  • неприятный соленоид: неприятный соленоид также может вызвать предыдущую проблему, когда одна дверь не работает, а другие работают. Однако замена соленоида стоит довольно дорого, как замена предохранителя, а также требует более сложных действий.
  • Обрыв провода: иногда причиной поломки центрального замка автомобиля являются не проблемы с аккумулятором, а неисправный провод.
  • Замки застряли или плохо смазаны: это тоже может быть проблемой.

Как установить дистанционный центральный замок на Mazda Bongo или Ford Freda

Я владею своей Mazda Bongo Friendee уже почти 4 года. За это время я сделал несколько модификаций, чтобы немного облегчить жизнь, улучшить функциональность и сделать этот автомобиль более практичным для нашей насыщенной семейной жизни.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция Последней моей модификацией была установка дистанционного центрального замка, что я давно хотел сделать.

Зачем устанавливать дистанционный центральный замок?

В наш Bongo уже в стандартной комплектации был установлен центральный замок. Все это управляется с водительской двери. Таким образом, при отпирании или запирании двери водителя все остальные замки будут следовать этому примеру. Это удобно, но я часто ловил себя на том, что жду у водительской двери, пока все выйдут, прежде чем я смогу запереться. Довольно неприятно, когда у тебя есть 6-летний, 9-летний и жена, которая изо всех сил пытается оторвать взгляд от экрана телефона.

Меня также немного расстраивает необходимость постоянно ходить по фургону, чтобы запирать и открывать отдельные двери. Например, мне нужно получить доступ к задней двери и боковой двери. Должен ли я подойти к двери водителя и открыть их все, или я могу открыть их по отдельности? Никакой серьезной дилеммы, но было дешевое и простое решение, которое немного облегчило жизнь.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция

Сколько стоит установка дистанционного управления центральным замком на Mazda Bongo?

Очень мало, если у вас есть базовые навыки рукоделия и несколько основных инструментов. Все, что вам нужно, это комплект дистанционного управления центральным замком, который стоит около 25 фунтов стерлингов. Он поставляется со всеми кабелями и оборудованием, необходимыми для успеха этого проекта. Подробности смотрите ниже.

Какое оборудование необходимо для установки дистанционного центрального замка на Mazda Bongo?

Вот краткий список (включая ссылки) продуктов и некоторых инструментов, которые я использовал для этого проекта.

Комплект центрального замка – Amazon

4-ДВЕРНЫЙ УНИВЕРСАЛЬНЫЙ АВТОМОБИЛЬ БЕЗОПАСНОСТИ КОМПЛЕКТ ДИСТАНЦИОННОГО ЦЕНТРАЛЬНОГО ЗАМЫКАНИЯ + 2 ПУЛЬТА БРЕЛКА

Инструменты:

  • Паяльник – Antex ER30
  • Припой
  • Мультиметр – цифровой мультиметр LAP 600 В
  • Нож Stanley
  • Изолента
  • Комбинированная дрель – Dewalt XR 18V ​​
  • Сверла по металлу
  • Отвертки

Сколько времени занимает установка?

Установка этой системы на ваш Bongo или Freda займет не более 2 часов.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция Всего у меня ушло около 1 1/2 часа. Я был новичком в этом процессе и провел немало исследований, прежде чем начать. С этим руководством это может занять у вас еще меньше времени.

Пошаговое руководство – Как установить дистанционный центральный замок на Mazda Bongo

Когда у вас есть все оборудование и инструменты, перечисленные выше, вы можете приступить к этой простой установке. Вот подробное пошаговое руководство по установке дистанционного центрального замка на ваш Bongo или Freda.

Шаг 1. Снимите дверную карту.

Дверная карта крепится пятью винтами. Удалите каждый из них с помощью крестообразной отвертки и запомните, откуда вы их взяли. Им нужно будет вернуться в те же места.

Один из винтов (на внешнем крае дверцы) закрыт небольшой пластиковой крышкой. Используйте отвертку с плоской головкой, чтобы поднять и открыть ее.

Винт 5Винт 3

Дверная карта также удерживается несколькими защелками внизу. Чтобы снять дверную карту, я считаю, что лучше сначала потянуть снизу.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция Вы можете просто приподнять карту пальцами. При необходимости вы можете использовать большую плоскую отвертку. (Оберните немного изоленты вокруг конца, чтобы не поцарапать металл)

Затем карта должна скользнуть вверх. Возможно, потребуется небольшое покачивание. В верхней части карты есть небольшой выступ, который скользит вниз по верхней части двери, где находится окно. Полезно помнить об этом, когда кладете карту обратно на дверь.

Прежде чем полностью снять дверную карту, необходимо сделать две важные вещи.

  1. Поверните и протолкните ручку открывания двери через отверстие.
  2. Отсоедините электрический кабель, который крепится к панели управления стеклоподъемниками. Просто нажмите на маленькие зажимы и разъедините разъем.

Теперь пришло время снять пластиковый лист, прикрепленный к двери каким-то ужасным черным липким материалом. Аккуратно снимите его с правого верхнего угла и пройдитесь по кругу. Вам не нужно будет снимать все это, достаточно получить доступ к проводам.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция Я бы порекомендовал надеть латексные перчатки для этой части. Будьте осторожны, чтобы не попасть на одежду или внутреннюю ткань.

Шаг 2. Установите блок управления

Гораздо проще оставить блок управления внутри двери, чем прокладывать все кабели обратно в кабину. Однако это зависит от вас. Вам нужно будет снять жгут проводов двери и пропустить дополнительный кабель. Это очень длительный процесс. Моя инструкция покажет вам, как подключить все внутри двери.

Удобно вставляется в отверстие прямо над динамиком. Если вы хотите установить устройство в другом месте, будьте осторожны, избегайте оконных рейлингов. Проверьте, сначала полностью открыв окно.

Я просто привязал блок управления кабелем. Вы можете установить его с помощью металлических крепежных стержней, входящих в комплект, но я подумал, что без них он будет безопасным.

Я использовал две маленькие кабельные стяжки. По одному через каждое из отверстий на боковой стороне устройства и вокруг кабельного жгута в двери.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция

Антенна устройства может проходить вверх и вдоль кабельного жгута выше. Я обернул его вокруг и использовал немного изоленты, чтобы закрепить его на месте.

Шаг 3. Найдите правильные провода питания.

Для установки устройства вам понадобится источник питания. Для питания блока управления/приемника требуется постоянное напряжение 12 В и отрицательное питание.

Для постоянного источника питания 12 В я использовал этот кабель, который может быть расположен в середине двери.

Разъедините этот разъем и с помощью мультиметра проверьте наличие постоянного напряжения 12 В. это должен быть кабель, ближайший к зажиму.

Теперь аккуратно отрежьте ленту и с помощью острого ножа зачистите провод до металла. Старайтесь не перерезать провод полностью.

Затем я протянул красный кабель (с предохранителем) от блока управления к этому месту. Я обрезал его по длине, зачистил провод и припаял на место.

Используйте изоленту, чтобы закрыть соединение и зафиксировать кабель на месте.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция

Минусовой кабель находится рядом

Этот кабель может быть расположен на жгуте переключателей стеклоподъемников. Это толстый черный кабель в этом разъеме.

Я поставил точку рядом с нужным кабелем.

Как и прежде зачистил шлейф, протянул черный провод от блока управления и припаял его на место. Затем я обмотал изолентой, чтобы защитить оголенные провода.

Шаг 4. Привод

Мне посчастливилось иметь подходящий привод в моей двери, поэтому у меня нет подробной инструкции, как установить его самостоятельно.

Вам понадобится только один из двух проводных приводов из набора. Я бы придерживался других на случай, если вам когда-нибудь понадобится заменить один в будущем.

Вы можете легко найти и просверлить два отверстия в двери, чтобы установить привод на место. Вы можете видеть на этой фотографии, где моя была установлена.

Чтобы сделать это самостоятельно, просто найдите и прикрепите стержень, который находится за металлической панелью.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция Измерьте длину металлического стержня и просверлите два отверстия в металле. Вы можете пометить их фломастером. Держите привод с этой стороны двери, чтобы найти идеальное расстояние. Привод будет крепиться с внутренней стороны с помощью винтов с этой стороны дверной панели.

Вам могут понадобиться прокладки, чтобы найти идеальное место для привода. Для этого можно использовать шайбы или что-то подобное.

Шаг 5. Подключите привод к электропроводке

Вам потребуются синий и зеленый кабели от блока управления, которые затем следует припаять к приводу. Подберите одинаковые цвета для этой части. Я подключил свой к существующему кабелю.

Другие провода от блока управления вам не понадобятся. (Только 4. Красный, черный, зеленый и синий) Остальные можно укоротить и убрать с дороги.

Шаг 6. Тестирование и восстановление

Теперь мы можем проверить работу удаленной системы центрального замка, прежде чем собирать все обратно. Если не работает, проверьте всю проводку.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция Вы также можете проверить устройство на прямом питании от самой батареи 12 В.

После того, как все заработало как положено, теперь можно вернуть пластиковый лист на место. Дверная карта встанет на место так же, как и была снята. Иногда он может быть немного упрямым, но наберитесь терпения и дайте ему немного покачиваться. Убедитесь, что палец замка находится в отверстии в порядке.

Скрестим пальцы, все встанет на свои места, и теперь у вас есть работающая система дистанционного управления центральным замком.

Спасибо за внимание. Надеюсь, это поможет вам установить собственный центральный замок. Ваша проводка и настройка могут отличаться от моих, но, надеюсь, в этом руководстве описано достаточно, чтобы вы могли разобраться.Установка дистанционного центрального замка: Установка дистанционного управления центральным замком: инструкция
