Что такое TSI, все тонкости данного устройства

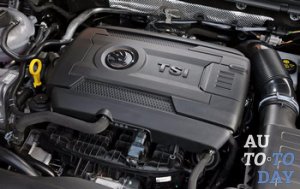

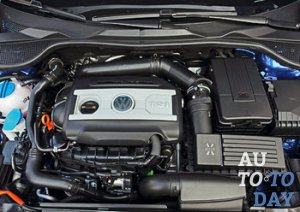

Машины с маркировкой TSI имеют под капотом особенное сердце. Это мотор, в котором конструкторы Volkswagen применили самые современные технологии и исследования, воплотив их на серийных машинах для изменения характеристик этого типа мотора.

Что значит определение двигатель TSI

В последнее время на многих автомобилях появилась новая маркировка TSI. Это сокращение обозначает новый тип автомобильного двигателя с улучшенной конструкцией. Аббревиатуру TSI, которую можно расшифровать как Turbo Stratified Injection, при переводе на русский язык можно изложить примерно как «Турбо Послойный Впрыск Топлива». Используя такой принцип подачи топлива в моторах TSI, производителю удалось добиться высоких качеств работы при эксплуатации моторов.

Главной особенностью моторов TSI является дублирование систем наддува механическим компрессором и турбинным нагнетателем. Такая конструкция позволяет на всех режимах роботы мотора добиться высоких эксплуатационных качеств и существенной экономии топлива из-за возможности варьирования режимов впрыска топлива, за счет этого удается добиться высокого КПД.

В таких двигателях есть такие основные режимы работы:

Диапазон наддува компрессора по необходимости.

Диапазон постоянного наддува компрессора.

Начиная с оборотов холостого хода и до 2400 оборотов двигателя, механический компрессор включен в работу постоянно. При такой разнице в оборотах давление наддува в компрессоре регулирует блок управления заслонки, установленной во впускном коллекторе.

Диапазон наддува только турбонагнетателя.

Когда обороты двигателя свыше 3500, то при этом турбинный нагнетатель один может создать необходимое давление. В этом случае давление наддува воздуха регулируется магнитным клапаном ограничения давления наддува.

Кроме двойной системы наддува, особенностью мотора TSI есть специфика системы охлаждения двигателя. В ней создано два контура охлаждения: головки цилиндров с турбиной и блока цилиндров с интеркулером.

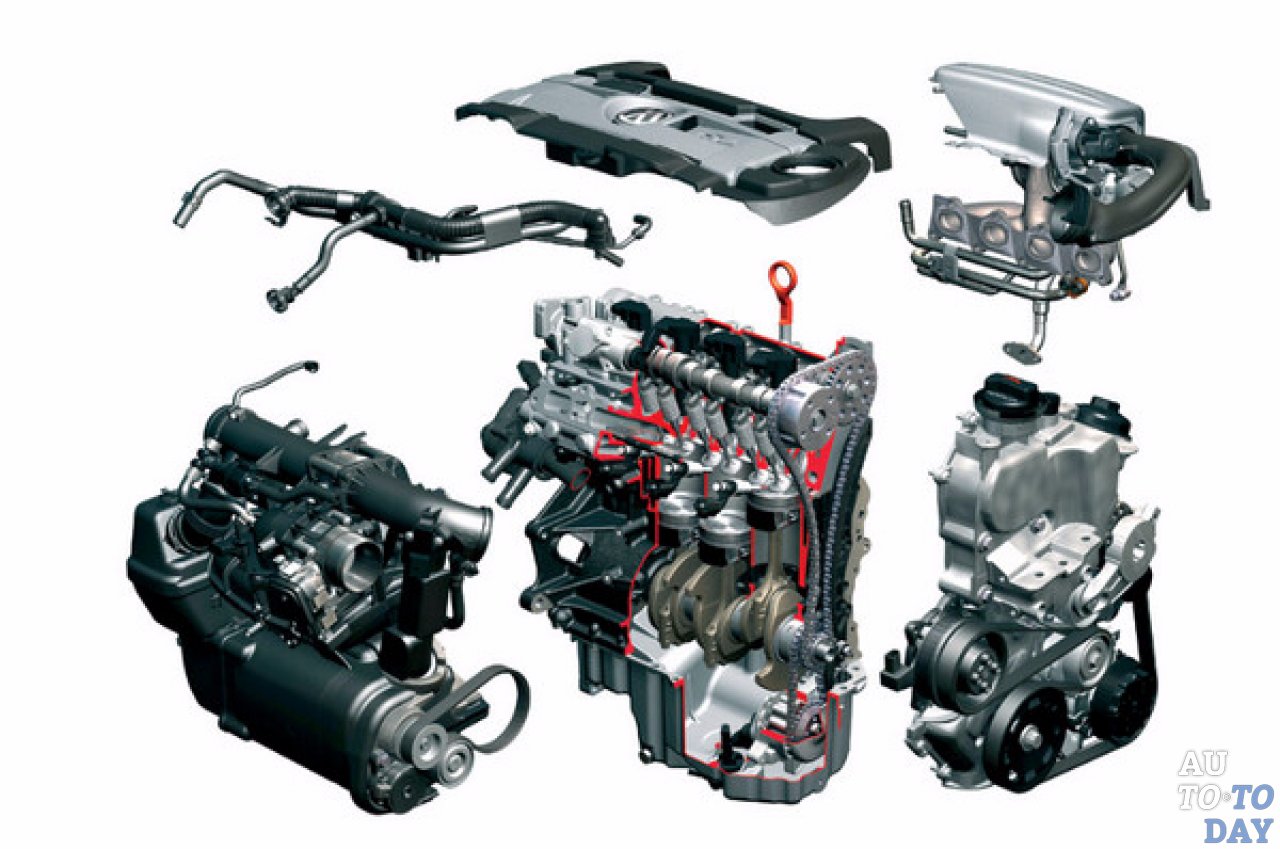

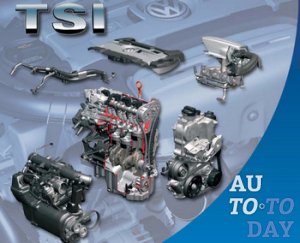

Основные составляющие двигателя, усовершенствование произошло

Задачу повышения мощности двигателя без существенного увеличения его объема и массы, сохранение топливной экономичности конструкторскому отделу концерна Volkswagen удалось внедрить в жизнь, приняв нестандартные решения.

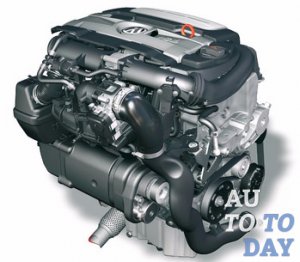

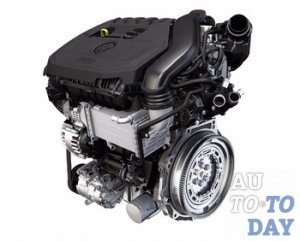

Конструктивно двигатель TSI имеет особенности в сравнении с другими моторами, а именно двойное нагнетание – механическим компрессором и турбокомпрессором. Базой для двигателя TSI был взят четырехцилиндровый силовой агрегат, который оснастили топливной системой последовательного впрыска, механическим нагнетателем типа Roots, установили турбокомпрессор.

Разделение системы охлаждения на две (одна охлаждает головку двигателя и выпускной коллектор, а другая – блок цилиндров и жидкостный интеркулер) позволяет эффективно охлаждать нагнетаемый воздух.

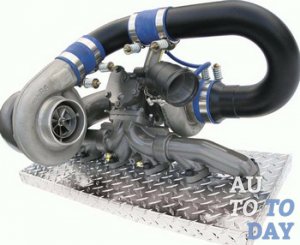

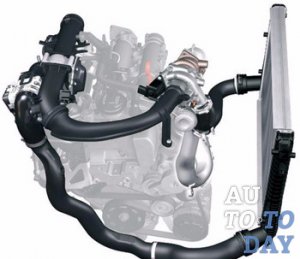

Механический компрессор и турбонагнетатель

Когда был определен один из важнейших приоритетов для автомобиля – при меньших объемах наибольшая удельная мощность – конструкторская мысль пришла к идее наддува. Зачем мотору две системы наддува?

Каждая из систем отдельно имеет свои недостатки. Так, на низких оборотах не работает турбина. Для ее нормальной работы двигатель нужно раскрутить до 3000 об/мин, то есть все время держать высокие обороты во избежание провалов (так называемых турбо-ям). На высоких оборотах падает эффективность работы механического компрессора, но на низах он позволяет работать мотору с полной отдачей. На переходных режимах обе системы дублируют друг друга, что дает положительный результат, давая возможность снимать максимальный крутящий момент с двигателя. Первыми были механические (принудительные) нагнетатели, которые имеют привод от коленчатого вала двигателя.

Но большее применение получил в автомобилестроении нагнетатель, приводимый в действие турбиной, на которую воздействуют выхлопные газы. При изменении нагрузки и количества оборотов, блок ЭБУ двигателя рассчитывает, какое количество воздуха нужно для создания нужного момента вращения, и попадает в цилиндры. В этом случае он определяет, работает турбинный нагнетатель сам или должен быть добавлен в работу механический компрессор.

В двигателях TSI несколько диапазонов работы:

Безнаддувный при минимальной нагрузке.

В режиме без наддува регулирующая заслонка открыта полностью. Воздух, который идет в двигатель, поступает через заслонку турбонагнетателя, которую контролирует регулирующий блок управления. В это время турбинный нагнетатель уже работает под действием выхлопных газов. Их энергия настолько незначительна, что создается минимальное давление наддува. В этом случае дроссельная заслонка открывается по желанию водителя (нажатием на педаль газа), и на впуске в цилиндры создается разрежение.

Механический компрессор и турбинный нагнетатель при высоких нагрузках и частоте оборотов до 2400 об/мин.

При работе в этом диапазоне заслонка, регулирующая количество воздуха, закрыта или немного приоткрыта для регулировки давления во впускном коллекторе. При этом компрессор включается в работу через магнитную муфту и приводится в действие поликлиновым ременным приводом (он засасывает воздух и сжимает его). Сжатый воздух нагнетается компрессором к турбинному нагнетателю. Воздух при этом дополнительно сжимается. Давление наддува компрессора измеряется во впускном коллекторе датчиком давления и меняется блоком управления регулирующей заслонкой. Суммарное давление наддува измеряется датчиком давления наддува, при этом дроссельная заслонка открыта полностью. На входе в цилиндры создается давление до 2,5 бар.

Работа турбинного нагнетателя и механического компрессора при высоких нагрузках и частоте оборотов от 2400 до 3500 об/мин.

Когда мотор работает в таком режиме (к примеру, при постоянной скорости), то давление наддува создается только турбинным нагнетателем. При ускорении турбина сработала бы с задержкой и не смогла бы вовремя создать необходимое давление воздуха (может возникнуть турбо-яма). Но для исключения этого, блок управления двигателя через электромагнитную муфту подключает компрессор. При этом меняется положение регулирующей заслонки, создавая соответствующее давление наддува. Так механический компрессор помогает турбинному нагнетателю в создании необходимого давления воздуха для работы двигателя.

Работа с турбинным нагнетателем.

Когда частота оборотов двигателя свыше 3500 об/мин, турбина может сама создавать необходимое давление воздуха в любой точке нагрузки. В этой ситуации заслонка, которая регулирует подачу воздуха, полностью открыта, и свежий воздух напрямую поступает к турбинному нагнетателю. В этих условиях давления отработанных газов будет хватать, чтобы турбинный нагнетатель создал давление, необходимое для наддува. При этом дроссельная заслонка полностью открыта. На впуске создается давление до 2,0 бар. Давление, созданное турбинным нагнетателем, замеряет датчик давления наддува, и оно регулируется клапаном ограничения давления наддува.

Двойной наддув – это одновременное использование механического компрессора + турбинного нагнетателя. Компрессор – это нагнетатель механического типа, который подключается через электромагнитную муфту.

Достоинства механического компрессора:

— быстрое нагнетание необходимого давления во впускной коллектор;

— создание большего момента вращения при невысоких оборотах двигателя;

— его подключение происходит по потребности;

— он не требует дополнительной смазки и охлаждения.

Недостатки механического компрессора:

— отбор мощности у мотора,

— давление наддува создается в зависимости от частоты вращения коленчатого вала и после регулируется, при этом снова теряется часть произведенной работы.

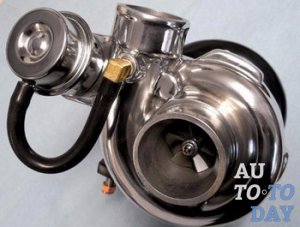

Турбинный нагнетатель постоянно приводится в действие выхлопными газами.

Преимущества данного агрегата: высокий коэффициент полезного действия из-за использования энергии отработавших выхлопных газов. Недостатки турбинного нагнетателя: при небольшом рабочем объеме двигателя вырабатываемое количество выхлопных газов не достаточно для создания давления наддува при низких оборотах мотора и создания высокого момента вращения турбины, высокая температурная нагрузка.

Применяя комбинированную систему наддува, то есть объединив классический турбонаддув и механический, создатели двигателя TSI достигли максимальных мощностных показателей на всех режимах работы мотора.

Система охлаждения

Классическая система охлаждения одноконтурная. Для повышения эффективности роботы двигателя TSI конструкторы разделили систему охлаждения двигателя на два контура для повышения качества работы мотора и его систем.

Систему охлаждения разделили на два модуля: один контур обслуживает выпускной коллектор и головку двигателя (горячий), другой (холодный) охлаждает блок цилиндров и нагнетаемый воздух в интеркулере. На этих моторах стоит водяной интеркулер, который заменил воздушный. Благодаря этому воздух, который нагнетается в цилиндры, имеет показатель давления выше. Результат такой модернизации – равномерное заполнение камер сгорания топливно-воздушной смесью и увеличение динамики автомобиля. Так, уже при оборотах 1000 — 1500 получаем крутящий момент около заявленного показателя в 210 Нм.

Двухконтурная система охлаждения – это схема, при которой разделены контуры блока цилиндров и головки блока. В головке блока цилиндров охлаждающая жидкость движется от выпускного коллектора к впускному. Таким образом, поддерживается равномерный температурный режим. Такая конструктивная схема называется поперечным охлаждением. Также в систему охлаждения внесены такие изменения:

— термостат изготовлен с двумя ступенями;

— для охлаждения турбины при остановке двигателя установлен рециркуляционный насос для ОЖ;

— турбинный нагнетатель имеет принудительное охлаждение.

Приблизительно одна треть охлаждающей жидкости двигателя поступает в блок цилиндров, а оставшиеся 2/3 – в головку блока цилиндров к камерам сгорания. Преимущества системы охлаждения с двумя контурами:

— блок цилиндров прогревается более быстро, температура поднимается до 95о из-за того, что остается в блоке;

— понижение трения в кривошипно-шатунном механизме из-за повышения температуры в блоке цилиндров;

— улучшение охлаждения камер сгорания благодаря понижению температуры около 80о в головке блока; таким образом, достигается улучшение заполнения при понижении возможности детонации.

Особенностью системы охлаждения является корпус распределителя охлаждающей жидкости с термостатом, у которого две ступени. При таком объеме охлаждающей жидкости при высоких оборотах двигателя возникает повышенное давление в системе охлаждения. Даже в этих условиях термостат с двумя ступенями открывается в установленное время в соответствии с требуемой температурой.

Когда установлен термостат с одной ступенью, то нужно было бы преодолевать высокое давление и двигать большую тарелку термостата. И поэтому из-за встречных сил термостат смог бы открыться лишь при высокой температуре.

В термостате, имеющем две ступени, когда достигнута температура открытия, вначале откроется малая тарелка. Из-за малой площади, силы, которые воздействуют на тарелку, меньше, и термостат открывается строго в соответствии с температурой. Пройдя определенный ход, малая тарелка начинает тянуть большую, полностью открывая большое проходное отверстие для охлаждающей жидкости.

При прогреве двигателя TSI такая система дает возможность поддерживать рабочую температуру в двигателе в соответствии с заданными параметрами и снизить расход топлива и вредные выбросы. Для улучшения прогрева и уменьшения возможности перегрева необходимо интенсивно охлаждать горячую головку цилиндров. При этом количество охлаждающей жидкости в головке блока в два раза превышает количество жидкости в блоке цилиндров, а термостаты открываются соответственно при температуре в 95° и 80°.

Турбина от перегрева защищается дополнительным вспомогательным водяным насосом на электрическом приводе, заставляющим жидкость после остановки двигателя циркулировать в отдельном контуре до 1/4 часа. При таком принципе работы существенно повышается ресурс работы турбинного нагнетателя двигателя TSI.

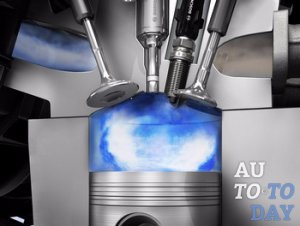

Впрыск топлива

Подача топлива происходит через регулируемую систему впрыска топлива. Достоинство этой системы – это то, что электрический топливный насос, как и топливный насос высокого давления, подает столько бензина, сколько нужно двигателю. Таким образом, понижается электрическая и механическая мощность топливных насосов, и экономится топливо.

Для непосредственного впрыска топлива форсунки устанавливаются прямо в головку блока цилиндров. Под высоким давлением через них топливо впрыскивается в цилиндры. Основное задание для форсунок: они обязаны в минимальный промежуток времени качественно распылить и целенаправленно подать бензин в цилиндры.

При пуске холодного двигателя в двигателе TSI происходит двойной впрыск. Это сделано для того, чтобы при пуске двигателя прогреть катализатор. Первый раз при такте всасывания, а второй – когда коленчатый вал двигателя при вращении не дошел около 50о до верхней мертвой точки. Когда двигатель работает в нормальных условиях, топливо подается во время такта всасывания, при этом оно распределяется равномерно в камере сгорания. Форсунки, установленные на TSI, имеют 6 каналов для впрыска топлива.

Так, направление отдельных струй не допускает увлажнения элементов камеры сгорания, обеспечивая более качественное распределение топливно-воздушной смеси. При этом максимальное значение давление впрыска топлива достигает 150 бар. Это дает возможность гарантировать качественное приготовление топливной смеси и надежное распыление. В этом случае топлива хватит даже при максимальных нагрузках.

На моторах TSI топливо поступает прямо в цилиндры, а не во всасывающий коллектор, смесеобразование происходит «послойно», и при этом происходит качественное сгорание с высокой эффективностью. Все эти факторы дают возможность незначительно повысить мощность и понизить расход топлива.

Облегченный блок

Необходимо отметить то, что усилия инженеров по снижению веса блока цилиндров дало свои результаты. Отлит блок двигателя TSI объемом 1,2 л из алюминия. При сравнении с блоком мотора, который изготовлен из серого чугуна (такие блоки цилиндров применяют в двигателе TSI с объемом 1,4 л), новый блок цилиндров уменьшил вес на 14,5 кг и составил 19,5 кг. Конструкция нового блока цилиндров двигателя TSI – 1,2 л с открытой плитой – идентична блоку цилиндров двигателя TSI с объемом 1,4 л. Особенность этой схемы в том, что внутренняя стенка блока цилиндров с гильзами не имеет перемычек в зоне, где контактирует блок цилиндров с головкой блока.

Такая конструкция имеет свои преимущества:

— она понижает возможность образования воздушных пузырьков, в системе с двухконтурным охлаждением они могут создать проблему для удаления воздуха из системы охлаждения двигателя.

— собирая блок цилиндров и головку блока цилиндров в единый узел, уменьшаются деформации цилиндров и образуют более однородную конструкцию, в сравнении с конструкцией с закрытой плитой и перемычками.

Все это приводит к сокращению расхода масла, потому что поршневые кольца при этом лучше компенсируют деформации. В блок цилиндров установлены четыре гильзы, вылитые из серого чугуна с профилированной наружной поверхностью. Этот профиль улучшает соединение между блоком цилиндров и гильзами цилиндров, потому уменьшается деформация блока цилиндров. Это технологическое решение позволило уменьшить неравномерность при распределении тепла, которое появляется между гильзами и алюминиевым блоком.

Достоинства двигателя TSI

К достоинствам моторов с аббревиатурой TSI относится:

1. Эффективность конструкции (при минимальном потреблении топлива удается добиться максимального крутящего момента в большем диапазоне оборотов коленчатого вала).

2. Из-за снижения массы двигателя и рабочего объема значительно уменьшаются потери на трение.

3. Топливо, потребляемое двигателем, экономится.

4. При улучшенных характеристиках сжигания топлива уменьшается количество вредных выбросов в окружающую среду.

TSI – это моторы с системами непосредственного впрыска топлива и двойным турбонаддувом (содержит компрессор и турбину). Такие двигатели сложнее обычных турбированных, но они более надежны, мощнее и экономичнее. У них практически отсутствуют недостатки.

Особенностью этих моторов является двухступенчатый наддув, который состоит из турбинного нагнетателя и компрессора с механическим приводом. Двигатель TSI насыщен современными технологическими решениями, но при этом для его надежной эксплуатации требуется соответствующий уход. Потому нужно использовать качественные расходные материалы и жидкости, вовремя проводить техническое обслуживание. Узлы и агрегаты, входящие в двигатель TSI, и своевременное обслуживание с лихвой окупятся из-за экономии бензина.

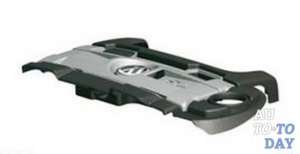

С целью понижения шумности этот двигатель имеет дополнительный корпус, который сделан из звукопоглощающих материалов.

Использование двигателя в нашей стране

Этот двигатель предназначен для работы только на хорошем топливе и только на отличных маслах, у нас хорошее топливо нужно поискать.

К недостаткам двигателей TSI, которые будут эксплуатироваться в наших условиях, относят:

— высокие требования к качеству горюче-смазочных материалов – бензину, маслу и др.;

— техническое обслуживание, которое нужно проводить регулярно и только в авторизированных сервисных центрах;

— эти двигатели чувствительны к низким температурам окружающей среды, что затрудняет его эксплуатацию в зимнее время.

Но водители, которые имеют опыт эксплуатации моторов TSI, замечают, что прогрев на холостых оборотах не обязателен – можно начинать движение без прогрева при холодном моторе. Двигатели TSI с системами непосредственного впрыска топлива в цилиндры и двойным турбонаддувом – это моторы более сложные, чем обычные, но они надежнее, мощнее и экономичнее.

Одним из самых больших недостатков является то, что зимой двигатель при работе на холостых оборотах плохо прогревается. При движении двигатель выходит на заданный температурный режим долго. Потому водителям, которые ездят на близкие расстояния, это создаст проблему (вам придется ехать с непрогретой «печкой» и терпеть дующий из отопителя холодный воздух в морозную погоду). Других проблем двигатель TSI не создает.

Также нужно отметить увеличенные механические и тепловые нагрузки, двойной наддув. Все это вынуждает заводы-изготовители постоянно работать над изменением конструкции, упрочнять некоторые узлы и агрегаты двигателя. Это усложняет само производство и техобслуживание таких агрегатов.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

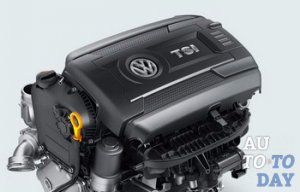

Особенности двигателя TSI в автомобилях Volkswagen

Силовыми агрегатами TSI комплектуются все современные модели Volkswagen. Аббревиатура от Turbo Stratified Injection обозначает двигатель, в котором впрыск топлива происходит непосредственно в цилиндр, а воздух нагнетается двойным турбонаддувом.

В результате эксплуатационные характеристики мотора более высокие, чем у двигателя с обычной турбиной, но из-за этого ему требуется более качественное обслуживание, которое нереально осуществить в кустарных условиях.

Этот тип двигателя самый популярный среди автомобилей Volkswagen. На Passat В8, Passat СС, Tiguan устанавливают сейчас (2016 года) только двигатели типа TSI. На  Golf и Jetta кроме TSI устанавливают также MPI. Единственная модель, которая не комплектуется TSI — Туарег.

Каким образом работает двойной турбонаддув?

Для понимания принципа действия двойного турбонаддува стоит рассмотреть, как формируется воздушно-топливная смесь на разных оборотах:

• до 2 400 об/мин работает исключительно механический компрессор, а турбокомпрессор простаивает, поскольку нет необходимости в дополнительной мощности и недостаточно давления выхлопных газов;
• от 2 400 до 3 500 об/мин для нагнетания воздуха подключается турбокомпрессор, но только если электроника регистрирует очень динамичное увеличение потребности в мощности, к примеру, при резком старте с места;
• от 3 500 об/мин и выше заслонка турбокомпрессора полностью открыта и он один работает на нагнетание воздуха.

В результате такого комплексного подхода становится возможным тонкое изменение мощности двигателя в большом диапазоне оборотов. Практически отсутствует «турбояма», которая характерна для силовых агрегатов с классической турбиной. В механическом нагнетателе используется редуктор, благодаря которому скорость вращения компрессора достигает 17 500 об/мин для наиболее эффективного давления в системе подачи воздуха.

Особенности охлаждения моторов TSI

Здесь применяется система охлаждения из двух контуров: один для головки блока цилиндров, а второй для самого блока. Количество охлаждающей жидкости в 2 раза больше в головке цилиндров, чтобы быстрее выполнялся прогрев и снижалась вероятность её перегрева, поскольку она изначально нагревается более интенсивно, чем блок цилиндров. Дополнительно система оснащена двумя термостатами, которые срабатывают при температуре в 80 и 95 °C.

Для охлаждения турбины используется еще более интересная схема. Дополнительный водяной насос с электроприводом охлаждает её в течение еще 15 мин. после остановки двигателя. В результате сложный механизм никогда не перегревается, что увеличивает его ресурс.

Недостатки технологии

Наибольшим минусом этих двигателей является их относительно плохой прогрев в холодное время года. Классическая схема разогрева на холостых оборотах в минусовую температуру малоэффективна — вам придётся долго ожидать тепла из дефлектора отопителя. В такую погоду на рабочую температуру мотор выходит достаточно долго даже при езде. К сожалению, такая плата за отменные рабочие параметры этих силовых агрегатов.

Рекомендации по эксплуатации

Любая вещь, созданная человеком, рано или поздно придёт в негодность и даже такие качественные двигатели не вечны. Однако если вы будете использовать качественные расходники и уделите пристальное внимание на состояние цепи ГРМ, то детище немецких инженеров не будет расстраивать вас форс-мажорными поломками в течение многих десятков тысяч километров.

Нюанс с долгим прогревом можно просто решить. Достаточно установить автономный предпусковой подогреватель мотора. Ведь такие приспособления уже не первое десятилетие используются в грузовиках и в нашем случае они помогут вам не мёрзнуть во время коротких зимних поездок.

vw.avto-city.ru

Двигатели TSI: устройство, ресурс, ремонт

TSI™ — зарегистрированная торговая марка концерна Volkswagen AG, под которой выпускается линейка бензиновых двигателей с турбонаддувом. Силовые агрегаты устанавливаются на автомобили Фольксваген, Шкода и Сеат. В связи с увеличением числа таких авто на российском рынке, многих действующих и потенциальных их владельцев интересуют вопросы об особенностях конструкции, достоинствах и недостатках моторов TSI.

Обозначения турбированных двигателей

В 2004 г VAG начал выпуск двигателей с прямым впрыском топлива (FSI — Fuel Stratified Injection), оснащенных турбокомпрессором. Для нового силового агрегата появилась и новая аббревиатура – TFSI (Turbocharged Fuel Stratified Injection – турбонаддув, послойный впрыск топлива). Она до сих пор используется на автомобилях концерна Audi, также входящего в группу VAG.

В 2006 г. свет увидел очередной модернизированный двигатель с двойной системой нагнетания воздуха – турбиной и механическим нагнетателем. Это нашло отражение в обозначениях – место «Turbocharged» заняло слово «Twincharged» (двойной наддув). Одновременно из него исчезло слово «Fuel», в результате чего и появилась аббревиатура TSI (Twincharged Stratified Injection – двойной наддув послойный впрыск).

С 2008 г. в линейку входят моторы без дополнительного контура нагнетания, оснащенные только турбиной. В связи с этим потребовалась очередная смена обозначений – на шильдиках осталась ставшая уже привычной аббревиатура TSI, но расшифровка ее теперь имеет вид Turbo Stratified Injection (турбо, послойный впрыск).

Соответственно сегодня двигатель TSI — это силовой агрегат с системой турбонаддува и принудительного впрыска топлива, с дополнительным контуром нагнетания воздуха или без него. Отличия TSI от TFSI сохранились только на шильдиках, фактически это одни и те же моторы, но для более консервативных автомобилей Audi сохранили и традиционное обозначение.

Линейка двигателей TSI

Линейка двигателей TSI включает несколько силовых агрегатов, различающихся по конструкции, объему и мощности.

• 1.2-литровый мотор мощностью 90 или 105 л.с. оснащается только турбокомпрессором;
• Турбированный двигатель 1.4 л. 122 или 140 л.с также выпускается без механического нагнетателя.

К силовым агрегатам с двойным нагнетанием относятся:

• 3-цилиндровый, объемом 1 л и мощностью 115 л.с;
• 1.4-литровые, развивающие 150, 160 и 170 л.с;
• 152-, 160- и 180-сильные объемом 1.8 л.;
• 2л, 170, 200, 210 и 220 л.с;
• 3-литровая V-образная «шестерка» мощностью 333 (379) л.с.

Особенности конструкции и работы двигателя TSI

Основная особенность большинства силовых агрегатов линейки – двойная система нагнетания воздуха. В ней устанавливаются стандартный турбокомпрессор, приводимый в движение за счет потока отработанных газов и механический нагнетатель, с ременным приводом от коленвала.

Конструкция и работа мотора с двойным наддувом

Комбинация устройств нагнетания воздуха предназначена для получения номинального момента в практически в полном диапазоне скоростей вращения.

Механический нагнетатель представляет систему из двух роторов, размещенных в одном корпусе. Направления вращения роторов противоположны (система типа Roots). Первый обеспечивает принудительное всасывание воздуха из трубопровода, второй – его сжатие и нагнетание во впускной коллектор. Параллельно нагнетателю установлена заслонка, обеспечивающая регулирование давления в контуре.

Система, кроме непосредственно компрессоров (турбины и механического) включает

• набор датчиков измеряющих давление в трубопроводе всасываемого воздуха, впускном коллекторе, давление наддува;
• управляющих исполнительных механизмов.

К последним относятся:

• Магнитная муфта для включения и выключения механического нагнетателя. Сигнал управления подается от БУ. При его наличии напряжение поступает на катушку, подвижный сердечник перемещает фрикционный диск, передающий вращающее усилие от шкива на ротор компрессора. Нагнетатель остается в работе до тех пор, пока не будет снят сигнал управления.
• Серводвигатель, служащий для управления регулирующей заслонкой. Если заслонка закрыта, весь поток воздуха проходит через нагнетатель. При повороте заслонки часть сжатого воздуха с выхода компрессора поступает на вход, что приводит к снижению давления наддува. Если компрессор отключен, заслонка переводится в полностью отрытое положение.
• Клапан ограничения давления предназначен для управления перепускным клапаном, регулирующим давление наддува от турбины. Срабатывает он в случае, когда поток выхлопных газов раскручивает турбокомпрессор, и в контуре создается избыточное давление наддува. В этом случае сигнал от клапана ограничения поступает на вакуумный привод перепускного клапана, последний открывается, направляя часть потока отработанных газов мимо турбины.
• Клапан рециркуляции работает при закрытой дроссельной заслонке (принудительный холостой ход). Его задача – предотвратить нагнетание воздуха в пространстве между выходом турбокомпрессора и заслонкой.

Принцип работы системы

Система двойного нагнетания воздуха работает в нескольких режимах (в зависимости от числа оборотов двигателя):

1. Безнаддувный – холостой ход, скорость до 1000 об/мин. В этом режиме на магнитную муфту не подается управляющий сигнал, механический нагнетатель не включается, установленная параллельно ему регулирующая заслонка открыта полностью. Поток отрабюотанных газов не может раскрутить турбину до скоростей, обеспечивающих нагнетание.
2. Механический наддув. Режим характерен для частоты вращения вала вала в диапазоне от 1000 до 2400 об/мин. В этом режиме подается сигнал на магнитную муфту, включающую механически нагнетатель. Сервопривод закрывает регулирующую заслонку. Растет число оборотов турбины, обеспечивая незначительное дополнительное сжатие воздуха. Давление нагнетания составляет порядка 0.17 МПа.
3. Двойной наддув от механического и турбокомпрессора (скорость вала 2400-3500 об/мин). Основное давление нагнетания создается турбиной, получающей достаточную энергию от потока выхлопных газов. Механический нагнетатель вступает в работу при резком увеличении нагрузки, например, при значительных ускорениях и обеспечивает дополнительное сжатие. Давление нагнетания составляет до 0.25 МПа.
4. Турбонаддув (3500 об/мин и выше). Энергии отработанных газов достаточно, чтобы турбина создавала необходимое давление наддува. Механический нагнетатель не работает (заслонка полностью открыта). Давление составляет около 0.18 МПа.

За счет такой комбинации устраняется характерный для турбированных моторов т.н. «эффект турбоямы», когда на низких оборотах энергии выхлопных газов недостаточно, чтобы турбокомпрессор обеспечивал необходимое давление нагнетания.

Силовые агрегаты TSI без механического нагнетателя

Для двигателя TSI Volkswagen без механического нагнетателя используется практически традиционная схема с одним трубокомпрессором. При этом конструкция турбины оптимизирована для получения высокого крутящего момента в широком диапазоне скоростей вала (практически от 1.5 тыс. до 4 тыс. об/мин). Достигается это за счет благодаря значительному низкому моменту инерции вращающихся деталей – за счет применения материалов, снижающих вес рабочего колеса и уменьшения его наружного диаметра без потери эффективности производительности.

Принцип работы двигателя сохранил классический вариант регулирования давления нагнетания с перепускным клапаном. Основной особенностью системы стало применение отдельного контура жидкостного охлаждения нагнетаемого воздуха (в системах с двойным наддувом используется воздушное охлаждение). При этом охладитель (радиатор из алюминиевых пластин с трубками для подачи охлаждающей жидкости) размещен непосредственно во входном коллекторе.

Система впрыска

Для двигателя TSI Shkoda, Volkswagen, Seat и TFSI Audi реализована система непосредственного впрыска топлива (в обозначениях производителя Stratified Injection – послойный впрыск). Фактически, она является аналогом системы GDI (Gasoline Direct Injection – непосредственный впрыск бензина), впервые примененной на авто японского производителя Mitsubishi.

Основным достоинством считающейся наиболее прогрессивной системы для бензиновых моторов является значительное сокращение расхода топлива (может достигать 15%) при снижении в выхлопе концентрации опасных веществ.

Устройство системы

В состав системы входят 2 контура:

1. Низкого давления (давление 0.05-0.5 МПа) – топливный бак с установленным топливным насосом, фильтр и датчик низкого давления.
2. Высокого давления.

В контур высокого давления входят:

• Топливный насос высокого давления (ТНВД). Устройство обеспечивает подачу топлива под давлением от 3 до 11 МПа на топливную раму и далее в форсунки. Насос плунжерного типа, приводится от распредвала ГРМ, работающего на впускные клапаны.
• Регулятор давления предназначен для дозировки подачи.
• Датчик высокого давления передает информацию в БУ, который формирует сигнала на управление ТНВД и регулятором.

Работа системы

Хотя в названии системы используется только термин «послойный впрыск», она обеспечивает, в зависимости от режима работы силового агрегата, несколько видов образования топливо-воздушной смеси:

• Послойное, характерно для работы двигателя в бОльшей части диапазона – на средних и малых скоростях. При этом дроссельная заслонка открыта практически полностью, впускные — закрыты. Нагнетаемый в камеры сгорания воздух, за счет высокой скорости, образует вихрь. Впрыск топлива производится на конечном отрезке такта сжатия. При этом в области искрового промежутка свечи образуется ограниченный объем обогащенной смеси (коэффициент избытка воздуха – 1.5-3). Вокруг очага воспламенения остается объем несмешанного с топливом воздуха, обеспечивающий теплоизоляцию.
• Стехиометрическое гомогенное (легковоспламеняемое однородное) для значительных нагрузок и скоростей вала. Заслонки — открыты, как дроссельная (в соответствии с нажатием педали газа), так и впускные. Топливо подается на такте впуска. В результате образуется однородная топливо-воздушная смесь с коэффициентом запаса воздуха 1. Сгорание происходит во всем объеме камеры

• Обедненное гомогенное для промежуточных режимов работы. Образование смеси происходит при полном открывании дроссельной при закрытых впускных заслонках на такте впуска. Коэффициент избытка воздуха 1.5, в смесь может добавляться часть (до 25%) отработанных газов.

В результате работы в нескольких режимах смесеобразования достигается необходимое для каждого режима работы двигателя качество смеси и ее сгорание, что повышает КПД двигателя, обеспечивает экономию топлива и снижение содержания вредных веществ в отработанных газах, дает некоторый прирост мощности.

Достоинства и недостатки силовых агрегатов TSI

Моторы TSI не зря в течение семи лет получали премии как лучший двигатель года. Это связано с множеством достоинств:

• Высокой надежностью – при соблюдении правил эксплуатации заявленный производителем ресурс двигателя TSI составляет 300 тыс. км.;
• Экономичностью — по сравнению с атмосферными двигателями обеспечивает снижение расхода топлива до 15%;
• Высокой мощностью при скромных объемах двигателя – так, 1.2-литровый мотор развивает максимальную мощность в 105 л.с., что вполне сравнимо с показателями «атмосферников» объемом полтора литра и более;
• Улучшенным тяговым характеристикам (форме кривой момента) — полка максимального момента захватывает участо от 1.5 до 4.5 тыс. об./мин., т.е. практически весь «рабочий» диапазон для большинства водителей.
• Экологичности – по содержанию вредных веществ в выхлопе моторы линейки превосходят практически все ан6алогичные изделия конкурентов.

В то же время и владельцы авто, и специалисты сервисных центров говорят о характерных недостатках силовых агрегатов. К ним относят:

• Высокие требования к качеству топлива и смазочных материалов – при использовании бензина и масел низкого качества надежность двигателя резко снижается, ресурс с заявленных 300 тыс. км проседает до 100-150 тыс.
• Необходимость частой замены масла. По словам специалистов СТО оптимальный промежуток между такими заменами составляет около 10 тыс. км пробега. В противном случае возможны проблемы.
• Высокий уровень потребления масла. Паспортные данные – 0.5-1 на 100 км пробега. При таком потреблении неизбежно образование нагара в искровых промежутках свечей, иногда наблюдается закоксовывание.
• Основные проблемы двигателей TSI первых серий связаны с цепью привода ГРМ. Они связаны как с низкой надежностью натяжителя, так и с растяжением и износом непосредственно цепи. В результате, если не заметить признаки неисправности вовремя, цепь перескакивает зубья, что приводит к «утыкиванию» клапанов в поршни. Потребуется замена головки блока цилиндров, а такой ремонт двигателя TSI сравним по стоимости с покупкой и установкой нового агрегата.

От большинства подобных проблем избавлены двигатели следующего поколения 1.2 TSI, 1.4 TSI серии ЕА211; 1.8 TSI и 2.0 TSI серии ЕА888 Gen.3.

voditelauto.ru

ТЭСАЙ двигатель, что это, плюсы и минусы

Начнем с того, что бывают двигатели внутреннего сгорания атмосферные, а бывают трубированные. У атмосферных подача воздуха в рабочую камеру сгорания происходит за счет образования вакуума, когда поршни опускаются вниз, то воздух засасывается, а в турбированных моторах воздух нагнетается принудительно турбонагнетателем. Чем больше воздуха попадет в камеру сгорания, тем больше топлива сгорит и тем больше будет мощность. Многие слышали и видели двигатели TSI. TSI — это турбонаддув c послойным впрыском, по-английски будет Turbo Stratified Injection. Получается, если в обозначении двигателя есть TSI, то устройство имеет в конструкции турбину нагнетатель.

Содержание статьи:

1. TSI.
2. Классификации (модификации).
3. Самый популярный двигатель из TSI.
4. Недостатки ТСИ.
5. TSI с двойным турбонагнетателем.
6. Вывод.
7. Видео.

TSI

Производитель моторов TSI является немецкий моторостроительный завод VGA. Двигателями ТСИ (как их некоторые называют) оснащают Audi, Skoda (Октавия и др), Volkswagen (Фольксваген), Seat (Сеат)  и другие европейские марки.

Для марок автомобилей Ауди двигатель обозначается не TSI, а TSFI. Но сами двигатели одинаковы.Работы по созданию двигателей с подачей воздуха современными турбинами начались в конце 90-х годов. К 2005 году такие силовые агрегаты для легковых машин сильно распространились и были уже на слуху.

Аббревиатура TSI принадлежит компании Фольксвагент, а сам первый двигатель TSI компании Ауди.

Классификации (модификации)

Классификация по способу нагнетания воздуха в камеры сгорания двигателей TSI:

• с одинарным турбонаддувом — воздух нагнетается только одной турбиной.
• с двойным турбонаддувом — воздух нагнетается компрессором механического типа и турбонагнетателем.

Двигатели TSI с одной турбиной имеют максимальную мощность 140 л.с., то есть, все моторы линейки VAG TSI до 140 л.с. идут с одним нагнетателем.  А моторы мощностью от 150 л.с. имеют в своем устройстве механический компрессор и турбонагнетатель.

Классификация ДВС серии TSI по мощности и объему:

• 105 л.с., объем двигателя 1,2 литра.
• 122 л.с., объем двигателя 1,4 литров.
• 140 л.с., объем двигателя 1,8 литров.
• 180 л.с., объем двигателя 2,0 литра.
• 200 л.с., объем двигателя 3,0 литров.

Отдельные модификации бывают форсированными и дефорсированными, в связи с чем мощность может отличаться.Двигатель TSI (тсай/тси) — устройство, в котором конструкторам удалось создать оптимальное взаимодействие непосредственного впрыска и турбонагнетателя. Такие моторы стали конкурентами надежным японским двигателям, хоть и одноразовым некоторым из них.

TSI соответствует современным экологическим нормам и выдает хорошие эксплуатационные характеристики.

TSI с малыми объемами двигателя обеспечивают высокую мощность, такую как у атмосферных бензиновых моторов, но с большим объемом.

Аналоги турбированных и атмосферных двигателей

Двигателю TSI мощностью 1,2 литра с 105 «лошадками» соответствует по характеристикам двигатель без турбины объемом 1,6 литров.Максимальный крутящий момент у TSI двс достигается уже на малых оборотах. Это очень важно, кому нужен быстрый старт и резкий разгон. Крутящий момент имеет широкий диапазон.

Самый популярный двигатель из TSI

Самым распространенным и полюбившимся владельцам автомобилей является двигатель TSI  с объемом 1,4 литров. Агрегат 1,4 TSi 7 лет подряд становился победителем конкурса лучший двигатель по всем характеристикам.

Оптимальное соотношение экономии топлива при высокой мощности — это главное отличие от двигателе с турбинами других марок. Они обеспечивают тягу и динамику на высоком уровне при разных скоростях вращения коленвала. А модификации с двумя турбонагнетателями параллельно расположенными, придали еще большую плавность работы.

TSI моторы по уровню выбросов СО₂ сгоревшей топливно-воздушной смеси считаются самыми экологичными в мире. Кроме таких высоких показателей по самым малым выбросам вредных выхлопных газов, устройство двигателя обеспечивает оптимальное смешение воздуха и топлива для эффективной работы. И, один из самых важных показателей надежности — двигатель TSI имеет высокий ресурс.

Ресурс ТСИ моторов при своевременной замене моторного масла, расходников и использовании высококачественного топлива от 300 000 км пробега.

Недостатки

Самое слабое звено у TSI — это турбины. Рекомендуется охлаждать турбину после длительных поездок, то есть на холостом ходу дать поработать минут 10 (как перегретые моторы нельзя глушить, дают поработать на холостому ходу, здесь то же самое, только с турбиной). И, рекомендуется перед каждой поездкой дать поработать, чтобы турбина нагрелась.

Если двигатель с двойным турбонагнетателем, то есть есть еще компрессор, то компрессор надежный в работе и не требует особых манипуляций при эксплуатации.

Плохого качества бензин (имеет повышенную концентрацию серы и других веществ) и моторного масла могут резко уменьшить ресурс мотора, даже ресурс может уменьшиться в 3 раза. То есть, ресурс двигателя при такой эксплуатации составит до 150 000 км пробега до кап ремонта. Этому подвержены форсированные двигатели с большим объемом масла.

Вне зависимости от модификации TSI турбина может сломаться уже через 100 000 км пробега. В остальном мотор надежный. Но, если придется ремонтировать весь двигатель, ремонт получится очень дорогим, поэтому переплачивать за топливо и масло, чем уменьшать ресурс агрегата.

TSI с двойным турбонагнетателем

Второй тип двигателя — это когда в конструкцию внедрены и турбина, и компрессор. Мотор с объемом 1,4 литра имеет механический компрессор и турбина.

Рассмотрим принцип работы двигателя TSI мощностью 150 л.с.

При средних нагрузках, обороты коленчатого вала средние или низкие, то компрессор с турбиной работают параллельно.

Когда обороты коленвала становятся больше 2,5 тысяч, то механический нагнетатель воздуха (компрессор) отключается. Но, если резко до конца нажать на педаль газа, при резком разгоне компрессор включается опять.

Получается, что основной нагнетатель воздуха — это турбина, а вспомогательный — механический компрессор, который помогает в случае резких ускорений увеличить подачу воздуха в камеры сгорания.

При управлении автомобилем с двигателем TSI  с одной турбиной иногда появляются провалы при резких ускорениях. А движки TSI с компрессором позволяют исключить провалы, повысить КПД и экономичность топлива.

Вывод

Любители тюнингованных двигателей тоже предпочитают моторы TSI, потому что они позволяют улучшать технические характеристики.

Если не лезть внутрь двигателя и не менять детали, а сделать просто чип-тюнинг, то мощность может увеличиться до 15 л.с.

Если требуется глубокий тюнинг, то есть заменить турбину, компрессор (при наличии), форсунки, поршни на более легкие и по материлу другого сплава, а также других деталей, то мощность можно поднять еще на +100 л.с.

По отзывам с различных интернет ресурсов, двигатели 1,2 TSI, которыми оснащаются автомобили различных марок имеют небольшой ресурс, до 120 000 км пробега. А их турбина ломается еще раньше. Возможно это связано с низким качеством топлива или моторного масла или несвоевременном прохождении ТО.

Двигатели ТСИ 1,2 пользуются спросом из-за высокой экономии топлива. Также, они быстро стартуют, у них хорошая тяга на «низах». Хотя мотор имеет всего 3 цилиндра и не высокую мощность.

Поэтому водителям машин с 1.2 tsi двигателем приходится эксплуатировать его на высоких оборотах, особенно во время езды по межгороду.

Ко всему прочему, низкое качество топлива в России и СНГ тоже оказывают значительный эффект. Ежегодно в новостях проходят информация с фото и видео отчетом о нарушениях на заправке, кто разбавляет, кто недоливает и т.д.

Покупая б/у автомобиль с двигателями TSI 1,2; 1,4  (маслообъемными) следует как следует проверить качество силового агрегата, компрессию, как эксплуатировалась, работала ли в такси и т.д.

Видео

Надежен ли двигатель TSI.

Стоит ли покупать бу АУДИ с двигателем VW/TSI.

TSI и TSFI отличия.

autostuk.ru
