Сегодня в обзоре блютуз ресивер-трансмиттер CABLETIME СТ-ВТ01-РВ. Гаджет нужен для того, чтобы изначально проводные устройства сделать беспроводными – передать звук, например, с телевизора на беспроводные наушники или принять звук с телефона на усилитель, аудиосистему ПК, проводные наушники. Работает устройство от аккумулятора и снабжено микрофоном для разговора по телефону.

Характеристики:

Бренд/модель: CABLETIME СТ-ВТ01-РВ (C393)

Тип устройства: блютуз ресивер-трансмиттер

Версия Bluetooth: 5.0

Время работы: 10 часов

Емкость аккумулятора: 450 mAh

Поддержка кодеков: SBC, ААС

Дистанция: 8-10 метров

Габариты: 71*51*14,7

Узнать актуальную цену

Наглядно смысл устройства демонстрирует иллюстрация. В режиме передатчика подключаем шнуром к телевизору и передаем звук на блютуз наушники. В режиме приемника соединяем с активной акустической системой и принимаем звук по воздуху.

Подобных устройств сейчас множество, но ознакомимся с ТХ/RX устройством от CABLETIME. Яркая фирменная упаковка сходу информирует покупателя о назначении устройства. Характеристики, в том числе о емкости аккумулятора 500 мАч, и информация о производителе указаны сзади.

На боковых сторонах изображены способы подключения в режимах приемника (Reseiver (RX)) и передатчика (Transmitter (TX)), что информативно и доступно для людей, которые впервые имеют дело с такими устройствами.

Кроме самого устройства в комплект входят аудио шнур 3,5 jack, кабель для зарядки и инструкция.

Соблюдены правила хорошего тона в виде транспортировочной пленки на глянцевой верхней панели устройства. Панель конечно же будет собирать отпечатки, поэтому пленку можно и оставить. Тем более, что под кнопку в ней сделан вырез.

Устройство имеет скромные размеры, не займет много места ни в машине в случае добавления блютуз функции магнитоле, ни в кармане в случае использования проводных наушников. Габариты всего 71*51*14,7 мм.

Включается устройство физическим выключателем, что практически исключает случайное включение и разрядку аккумулятора. Расположен выключатель на узкой стороне боковой грани устройства. Рядом находится аудио разъем. В зависимости от выбранного режима работы он служит входом или выходом аудио сигнала.

Переключатель режима работы также выбирается физическим переключателем на широкой стороне боковой грани корпуса. Здесь же находится отверстие микрофона и разъем microUSB.

Снизу имеется наклейка с характеристиками, где также емкость аккумулятора указана 500 мАч.

И сверху расположены три кнопки управления устройством. Кнопки со стрелками сенсорные, центральная с четким кликом. В зависимости от выбранного режима работы (прием или передача) набор функций, выполняемых кнопками, разный.

В режиме приемника сразу после включения устройство переходит в режим подключения к источнику блютуз сигнала. При этом центральная кнопка подсвечивается мерцанием синего светодиода. В списке доступных блютуз устройств приемник находится под именем СТ-ВТ01 с отображением уровня заряда аккумулятора и используемого кодека. После подключения центральная кнопка подсвечивается все время. По крайней мере не потеряешь в темноте.

Собственно, подключаем проводные наушники, и они становятся беспроводными по сути. Точно также соединяем выход устройства с аудиовходом усилителя, музыкального центра, аудиосистемой автомобиля или компьютерными колонками. Теперь звук можно принимать без проводов.

В режиме приемника кнопки на верхней панели выполняют наибольшее количество функций. Центральной кнопкой краткими кликами приостанавливаем/продолжаем воспроизведение трека или видео, при входящем звонке, кратким нажатием принимаем/прекращаем разговор. Двухсекундное удержание центральной кнопки отклоняет входящий вызов и два кратких нажатия вызывают последний номер в журнале звонков. Сенсорные кнопки со стрелками краткими касаниями переключают треки, длительными регулируют громкость. В общем стандартный, нормальный набор функций в этом режиме у устройства есть.

По уровню громкости запас у устройства очень приличный, для обычного неутомительного прослушивания хватает и половины. Приятный момент – нет голосовой озвучки. Есть звуковые сигналы при подключении и при достижении наибольшего уровня громкости, но говорящей тетки нет, не раздражает. Микрофон вполне нормальный, разговаривать можно не надрывая голос и не тренируя слух абонента. Понимание у абонента, что применяется гарнитура есть, но разговаривать можно без проблем.

В режиме передатчика подсветка меняется на белую. В этом режиме длительными касаниями кнопок со стрелками также можно регулировать громкость.

Как пример работы в качестве передатчика подключение к аудиовыходу миниПК. В качестве приемника TWS наушники BlitzWolf BW-FE11. Процедура подключения очень простая – включили трансмиттер, извлекли из бокса наушники. Все, слышим звук.

К сожалению, передавать на двое наушников трансмиттер не может. Можно подключить одни наушники и выключить их, потом подключить другие и переключаться между ними нажимая центральную кнопку.

По качеству звука ни в режиме приемника, ни в режиме передатчика претензий нет. Чисто, без артефактов, можно смотреть ТВ, видео без ощутимых задержек. Немного превалируют средние частоты, но, думаю, так и задумано для выделения речевой составляющей аудио ряда.

Что в режиме передатчика, что в режиме приемника время автономной работы составляет приблизительно 14 часов вопреки 8-10 заявленным, что хорошо. Заряжается устройство за 2 часа. В процессе зарядки центральная кнопка подсвечивается красным цветом, по окончании зарядки гаснет. В аккумулятор вливается 508 мАч, т.е. емкость заявили честно.

Узнать актуальную цену

Подводя итог можно сказать, что устройству не хватает возможности вещать на две пары наушников и все-таки кодека AAC. Кому-то понадобится и SPDIF порт. Тогда нужно смотреть в сторону другого ресивера-трансмиттера. Если же данные функции не требуются, то покупка CABLETIME СТ-ВТ01-РВ вполне оправдана. Принимает и передает звук устройство прилично. Микрофон позволяет организовать громкую связь в машине или другой аудио системе, наушниках без обрывов связи в пределах квартиры или в радиусе приблизительно десять метров на открытой местности. И в режиме приемника, и в режиме передатчика СТ-ВТ01-РВ может работать от сетевого адаптера, что порой бывает удобно.

CALIBER Transmitter Receiver User Manual

Калибр Передатчик Приемник

Введение

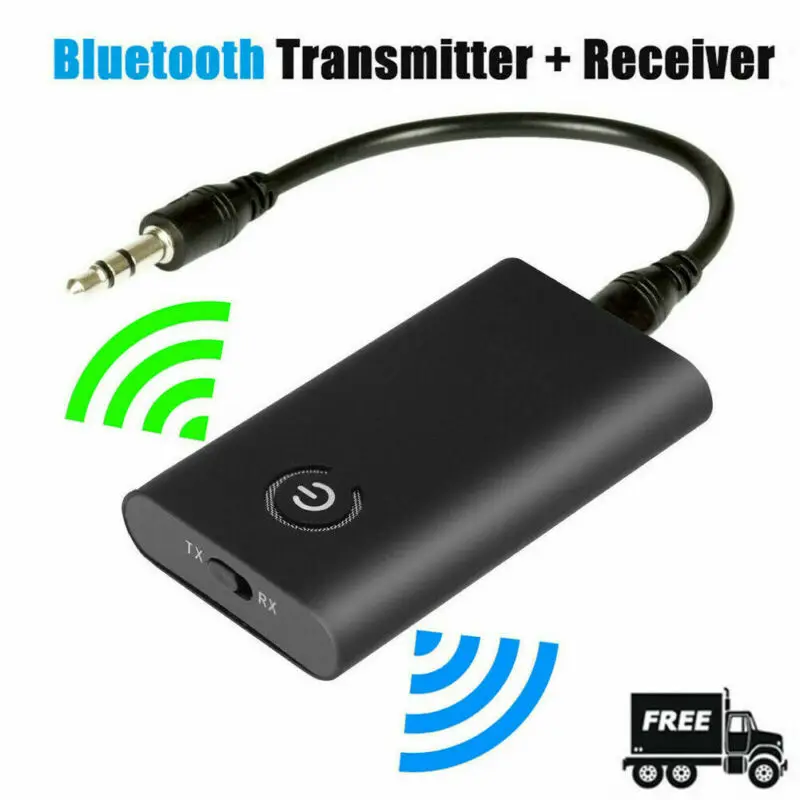

Благодарим за выбор аудиоадаптера Bluetooth-передатчика (TX) и приемника (RX). Это устройство объединяет в себе функции беспроводного передатчика и приемника для потоковой передачи звука. В режиме передачи (TX) он передает аудио по беспроводной сети с устройств, не поддерживающих Bluetooth, на наушники или динамики Bluetooth. В режиме приема (RX) он передает аудиосигнал на проводной динамик, наушники, автомобильную стереосистему или домашнюю стереосистему по беспроводной сети с медиаплеера с поддержкой Bluetooth. Если вы хотите получить лучший опыт, внимательно прочтите эту инструкцию.

Содержимое упаковки

• Аудиоадаптер Bluetooth Tx и Rx
• Кабель Aux 3.5 мм между мужчинами
• Micro USB кабель для зарядки
• Руководство пользователя

Особенности

1. Передовая технология Bluetooth 4. 2 с передатчиком и приемником.
2. Транслируйте аудиовыход с телевизора, проигрывателя компакт-дисков или старого компьютера на беспроводные наушники, динамики и даже автомобильную стереосистему.
3. Низкая задержка и мгновенная передача звука позволяют пользователю одновременно наслаждаться высококачественным звуком и изображением высокой четкости.
4. Превосходные возможности подключения и качество звука с улучшенной стабильностью подключения, более быстрым сопряжением и сниженным энергопотреблением для подключенных устройств.
5. Переключайте режимы работы и аудиоподключения простым щелчком переключателя.
6. Наслаждайтесь до 10 часов работы от большой внутренней батареи и быстрой подзарядкой в ​​течение 2 часов, готово к многим другим.
7. Подходит для использования в автомобиле в качестве автомобильного комплекта громкой связи.
8. Встроенная аккумуляторная батарея 450 мАч, время ожидания около 35 часов

Характеристики

• Версия Bluetooth: 4. 2
• Блютуз ID: BT14
• Расстояние Bluetooth: о 8m
• Время работы TX: 10 часа
• Время работы RX: 10 часа
• В режиме ожидания: О 35 часов
• Время зарядки: 2 часа
• Входная мощность: DC 5V / 500mA
• Размер продукта: 71 * 51 * 14.7mm
• Микрофон: ∮4.0 * 1.5 мм / -43 дБ
• Аудиоразъем: 3.5 мм Aux-вход / Aux-выход
• Вес изделия: 50.7g

Совместимость

Это устройство может быть сопряжено как комплект громкой связи с любым совместимым Блютуз включенные устройства. Каждый раз может быть связан только с одним Блютуз устройства.

Меры предосторожности

Пожалуйста, внимательно прочтите все инструкции по технике безопасности перед использованием этого продукта. Неправильное использование этого продукта может привести к повреждению этого или прилагаемых к нему продуктов. Чтобы продукты работали хорошо, никогда не используйте их в следующих условиях:

1. Влажные или подводные условия.
2. Условия вблизи обогревателя или при высоких температурах.
3. Условия с прямыми и сильными солнечными лучами,
4. Условия с вероятным падением
5. Никогда не разбирайте продукт без надлежащего разрешения, в противном случае это может аннулировать гарантийные обязательства.

Внешний вид

Инструкции по эксплуатации

Как пользоваться устройством

1. Переключитесь на «ВКЛ» или «ВЫКЛ», чтобы включить или выключить устройство.
2. Переключитесь в «TX» (режим передачи), продукт будет автоматически искать доступные устройства Bluetooth, и светодиодный индикатор будет мигать белым, при успешном сопряжении с устройствами Bluetooth светодиодный индикатор будет гореть белым. При переключении в «RX» (режим приема) светодиодный индикатор будет мигать синим цветом, при сопряжении с устройствами Bluetooth светодиодный индикатор будет гореть синим.
3. Продукт автоматически выполнит поиск доступных устройств Bluetooth. Если не удается выполнить сопряжение устройств Bluetooth в течение длительного времени, нажмите для повторного поиска устройств Bluetooth и повторного подключения.
4. Изделие выключится автоматически, если в течение 10 минут не будет сопряжено ни одно устройство Bluetooth. Сдвиньте переключатель «ВКЛ / ВЫКЛ», чтобы снова открыть адаптер.

В режиме передачи (TX)

1. Когда адаптер был сопряжен с устройствами Bluetooth, светодиод будет гореть белым.
2. Нажмите и удерживайте «<», чтобы уменьшить громкость, и долгое нажатие «>», чтобы увеличить громкость.

В режиме приема (RX)

1. Когда адаптер соединяет устройства Bluetooth, светодиод будет гореть синим цветом.
2. Коротко нажмите «<», чтобы воспроизвести предыдущую песню, и коротко нажмите «>», чтобы воспроизвести следующую песню.
3. Нажмите и удерживайте «<», чтобы уменьшить громкость, и удерживайте «>», чтобы увеличить громкость.
4. Пожалуйста, коротко нажмите для воспроизведения / паузы музыки.
5. Пожалуйста, коротко нажмите для ответа на входящий звонок в режиме звонков по Bluetooth.
6. Пожалуйста, коротко нажмите для завершения вызова в режиме вызовов Bluetooth.
7. Пожалуйста, нажмите  и удерживайте 2 секунды во время разговора, чтобы отклонить входящий вызов в режиме вызова Bluetooth.
8. Двойное нажатие для автоматического набора последнего номера

Зарядка Bluetooth-приемника

1. При низком уровне заряда батареи появится соответствующее сообщение.
2. Светодиодный индикатор будет гореть красным, когда устройство заряжается, красный светодиод погаснет, когда зарядка будет завершена.

Краткое пособие

Включение питания	Переключитесь на «ВКЛ»
Выключить	Переключить на «ВЫКЛ.»
Режим передатчика	Переключитесь на «TX»
Режим приемника	Переключитесь на «RX»
Подключите устройства	Нажмите один раз для поиска доступен Блютуз устройств
Воспроизвести / приостановить музыку	Нажмите один раз во время воспроизведения музыки
Ответить на звонок	Нажмите один раз при входящем звонке
Завершить звонок	Нажмите один раз во время звонка
Игнорировать звонок	Нажмите   и удерживать 2 секунды во время разговора, отпустить, когда раздастся звуковой сигнал
Отрегулируйте громкость	Нажмите «<» или «>» и удерживайте в течение 2 секунд, чтобы уменьшить или увеличить громкость в режиме приема и передачи.
Выбрать музыку	Нажмите «<» или «>» для воспроизведения предыдущей или следующей песни в режиме приема.

Документы / Ресурсы

и передатчик: в чем разница?

предыдущий | Далее

Беспроводные технологии прошли долгий путь с момента своего появления в конце 90-х, и то, что когда-то было редкостью, теперь стало необходимым товаром в нашей повседневной жизни.

Куда бы мы ни посмотрели, кажется, что наши устройства используют Bluetooth. Наши телефоны, наушники, планшеты, компьютеры и даже бытовые приборы используют этот важный инструмент беспроводной связи. Скорее всего, вы читаете эту статью прямо сейчас на Bluetooth-совместимом устройстве!

Но не все, что у нас есть, является полностью беспроводным, и может быть трудно избавиться от наших любимых технологий только потому, что мы хотим иметь возможность использовать бесконечные преимущества Bluetooth. Хорошая новость заключается в том, что существуют обходные пути, которые могут сочетать простоту беспроводной связи с качеством проводных устройств.

Все, что вам понадобится, это приемники или передатчики Bluetooth. Давайте посмотрим на разницу между ними, а затем подумаем, какой из них может подойти вам лучше всего.

Если ваше аудиоустройство не использует Bluetooth, скорее всего, это проводное устройство, использующее либо аналоговые, либо цифровые сигналы.

Аналоговые устройства передают звук посредством непрерывного аналогового сигнала. Он записывает чрезвычайно точно, обеспечивая максимально чистый и изысканный звук. По сути, если звук записан с использованием аналогового сигнала, вы сможете услышать именно то, что было записано, когда будете прослушивать его на совместимом устройстве.

Это делает аналоговые системы очень популярными среди меломанов и всех, кто увлечен воспроизведением звука высокой точности. Как правило, это люди, которые любят слушать проигрыватели или аналоговые стереосистемы, которые идеально воссоздают звук.

Цифровые устройства фиксируют двоичные коды звука, которые отражают интенсивность звука на определенных частотах и ​​высотах. Он по-прежнему обеспечивает потрясающее качество звука, но это определенно заметно по сравнению с аналогом.

Bluetooth использует беспроводную передачу для передачи информации по воздуху. Его качество ниже, чем аналогового и цифрового, хотя и ненамного.

Поскольку аналоговые и цифровые устройства могут воспроизводить звук более высокого качества по сравнению с Bluetooth, многие люди не хотят расставаться со своими устаревшими звуковыми системами, несмотря на то, что хотят ощутить преимущества беспроводной технологии.

К счастью, есть способы превратить любое аналоговое или цифровое устройство в Bluetooth-совместимое без ущерба для качества звука.

Не все устройства совместимы с Bluetooth. Чтобы сделать его совместимым, вам понадобится передатчик Bluetooth. Это устройство, которое позволяет телевизорам и системам домашнего кинотеатра передавать звук высокой четкости на наушники и динамики.

Другими словами, передатчик отправляет сигнал Bluetooth, чтобы вы могли управлять им с совместимого устройства, например смартфона или планшета. Он работает путем подключения к цифровому или аналоговому выходу устройства и отправки сигнала на определенные устройства Bluetooth.

Очень удобно, что можно слушать любимые фильмы или телепередачи, не мешая окружающим. Поскольку вы можете подключить наушники к телевизору по беспроводной сети, вы можете с комфортом передвигаться по дому, продолжая наслаждаться шоу.

Для сравнения, приемник принимает в сигнал Bluetooth для потоковой передачи звука с существующего несовместимого устройства Bluetooth. Приемник Bluetooth можно подключить к вашей любимой аналоговой или цифровой стереосистеме, что позволит вам отправлять любимые песни и подкасты с телефона на динамик.

Это может сделать любую аудиосистему беспроводной, превратив вашу стереосистему в устройство, управляемое через Bluetooth. Это означает, что вы можете получить желаемое качество звука от цифровых или аналоговых систем, одновременно пользуясь преимуществами беспроводной связи.

Это не столько вопрос о том, что лучше в целом, сколько вопрос о том, что лучше работает для вас ? Оба этих продукта обладают удивительными характеристиками, которые будут очень полезны для вашей повседневной жизни.

Если у вас есть старая стереосистема, которая вам очень нравится из-за ее внешнего вида или качества звука, приемник Bluetooth — это то, что вам нужно. Это один из лучших способов сделать любую проводную стереосистему совместимой с Bluetooth, поэтому вы сможете воспроизводить свою любимую музыку из Spotify или Apple Music со стереосистемы, которая обычно принимает только кассеты или записи.

С другой стороны, если вы хотите иметь возможность передавать звук с устройства, не совместимого с Bluetooth, например с вашего телевизора, вам понадобится передатчик Bluetooth. Это идеально, если вы только что приобрели модную новую беспроводную акустическую систему, но вам нужно что-то, чтобы иметь возможность передавать звук с вашего телевизора. Также здорово, если вы любите носить наушники, чтобы наслаждаться мультимедиа.

Bluetooth прошел очень долгий путь с момента своего создания в конце 90-х годов. Благодаря последнему обновлению аудиоданные теперь могут передаваться дальше и быстрее, чем когда-либо прежде. Однако при использовании приемников или передатчиков характеристики звука могут измениться из-за использования вторичного источника.

Одна из основных проблем с приемниками Bluetooth заключается в том, что звук от источника задерживается. Хотя это обычно незаметно при воспроизведении музыки, это может раздражать во время просмотра фильма или телепередачи. Это потому, что часто кажется, что губы персонажа не синхронизированы с их диалогом.

Важно, чтобы приемник или передатчик использовали технологию с малой задержкой, так как это сократит время, необходимое для того, чтобы сигнал достиг устройства. Стандартный звук Bluetooth занимает 170–270 мс, поэтому, чтобы устранить проблемы с синхронизацией, вам понадобится устройство, которое занимает всего 30–40 мс.

Также Bluetooth-наушники часто страдают плохим качеством звука по сравнению с проводными. Чтобы поддерживать качество проводной связи и одновременно обеспечивать простоту Bluetooth, рекомендуется рассмотреть усилитель Bluetooth. Это может превратить любые проводные наушники в Bluetooth-совместимое устройство, а также улучшить исходное качество звука с помощью технологии кодирования звука LDAC.

Первые устройства Bluetooth могли передавать сигналы только в пределах 10-метрового диапазона или около 32 футов. А если учесть, что стены и препятствия могут ослабить этот сигнал, значит, у вас не было большой подвижности.

Но с появлением новых версий Bluetooth стало проще передавать аудиосигналы на большие расстояния. Большинство приемников и передатчиков теперь имеют беспроводную дальность 30 метров или около 100 футов. Это позволит вам слушать музыку или ваши любимые передачи из одной или двух комнат по коридору.

Проблема некоторых приемников и передатчиков заключается в том, что они могут терять сигнал или пересекаться с другими устройствами Bluetooth, находящимися поблизости. Wi-Fi может даже мешать мощности сигнала Bluetooth.

Если вы ищете одно из этих устройств, важно получить его с высокой устойчивостью к помехам. Обычно это достигается за счет набора микросхем, поддерживающего 24-битный звук и использующего aptX HD, так как это обеспечивает гораздо более стабильный сигнал, особенно в областях с большим количеством помех.

Приемники и передатчики являются важными инструментами для технологии Bluetooth и еще более важны для аудиофилов, которые любят звук хорошего качества. Хотя между ними есть сходство, основное отличие состоит в том, что приемник принимает сигналов Bluetooth, тогда как передатчик отправляет сигналов.

Ресиверы отлично подходят, если вы хотите иметь возможность потоковой передачи музыки на одну из ваших любимых проводных аудиосистем, а передатчик идеально подходит для передачи звука Bluetooth с телевизора на беспроводные аудиоустройства. Вы также можете приобрести усилитель для улучшения качества звука проводных гарнитур.

Независимо от того, какой продукт вы выберете, вы получите непревзойденное удовольствие от любимых медиафайлов.

Источники:

Основы цифровой записи | artsites.ucsc.edu

Почему высококачественное потоковое вещание — это звуковая революция, которую ждали ваши уши | Forbes

Помехи Wi-Fi и Bluetooth — диагностика и устранение | Code Journey

Связанные записи в блоге

4 способа использования аудиоприемника Bluetooth, о которых вы не знали

Подробнее

Как переименовать устройство Bluetooth

Подробнее

Как работает аудиопередатчик Bluetooth?

Подробнее

В чем разница между передатчиком и приемником?

`;

Эрин Дж. Хилл

Проще говоря, основное различие между передатчиком и приемником заключается в том, что передатчик собирает и декодирует информацию, а приемник отображает информацию в звуковой и/или визуальной форме, которую потребители могут просматривать или слушать. Самым известным и старейшим изобретением, использующим эту систему, является радио. Башни посылают радиоволны по воздуху. Эти волны улавливаются передатчиками, а затем преобразуются в музыку радиоприемником.

Во многих устройствах, использующих технологию радиоэлектроники, передатчик и приемник работают вместе, чтобы передать потребителям как звук, так и изображение. Передатчик обычно состоит из генератора, модулятора и отдельных усилителей как для радио, так и для звуковых частот. Это позволяет устройству передавать как звуковые, так и визуальные волны. В большинстве регионов использование передатчиков регулируется, поскольку неправильное использование может привести к опасному пересечению сигналов. Например, перекрестный сигнал может мешать экстренной связи.

Традиционные технологии передатчика и приемника использовали аналоговые сигналы, чтобы позволить потребителям слушать музыку по радио, а также слушать звуки и смотреть видео по телевизору. Сегодня цифровые технологии заменяют более устаревшие устройства более качественными и четкими звуками и изображениями. Однако для приема цифровых сигналов потребители должны владеть цифровым передатчиком и приемником или устройством, в котором они есть.

Некоторые устройства имеют передатчик и приемник в одном устройстве. В этих случаях комбинированный блок называется приемопередатчиком . Обычно они используются в таких устройствах, как телефоны, где пользователь одновременно принимает и отправляет аудиосигналы.

Выбирая электронику, важно выбирать товары, у которых есть приемники, предназначенные для сигналов, которые вы надеетесь слушать или смотреть. Например, цифровой приемник часто не считывает аналоговый сигнал и наоборот. Можно приобрести специальные преобразователи, чтобы преобразовать приемник в тип, подходящий для используемого сигнала. Это особенно важно сейчас, когда многие телевизионные станции по закону обязаны показывать все цифровые программы, потому что многие потребители владеют телевизорами с устаревшими аналоговыми приемниками.
