115 фото и видео уроки как пользоваться мультиметром
В работе с электричеством всегда необходимо иметь под рукой необходимый инструментарий.
В общем-то это особенность не только работы с электричеством, так происходит в любом виде выполняемых работ. Зачастую приходится что-то измерять и каждый специалист для этого имеет подходящий прибор.
В электрике прибором, помогающим измерить практически все необходимые показатели считается именно такой прибор, как мультиметр. На фото мультиметра можно увидеть, что это не очень большой прибор, однако функциональность у него огромна.
Для тех, кто только начинает изучать работу с электричеством просто необходимо знать все, что касается этого прибора.
В данном материале мы подробно рассмотрим именно этот вопрос.
Краткое содержимое статьи:
Использование мультиметра
Как уже понятно из описания выше, мультиметр — это универсальный прибор в электронике для измерения силы тока, напряжения и поиска возможного короткого замыкания. Он позволяет отследить и то, имеется ли в сети напряжение и принадлежность заряда.
Использование данного оборудования в основном проходит в промышленности, электрике и строительно-ремонтных работах.
Наиболее популярный прибор такого типа — цифровой мультиметр.
Основные функции цифрового мультиметра — это возможность измерения заряда аккумуляторов разного типа.
Также на аккумуляторе телефона и других видах можно измерить емкость. Прибор имеет несколько режимов работы и разнообразные функции.

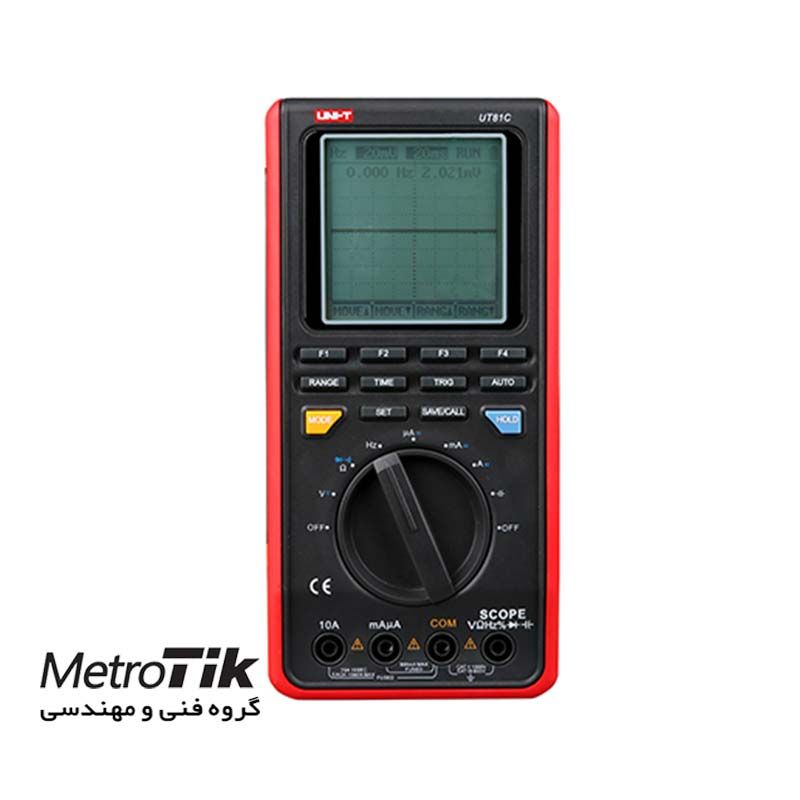

Что касается внешнего вида устройства, то он очень прост. Это небольшой прямоугольный корпус, похожий на мобильный телефон. В корпусе имеется дисплей для вывода данных.
Также здесь приделана ручка для переключения режимов, но в некоторых моделях это может быть одна или несколько кнопок.
Для подключения к проверяемому прибору аппарат имеет два проводка. Первый черного цвета, второй — красного. Одним проводом прибор подключают к положительно заряженной стороне, другим — к отрицательно заряженной.
Таким образом после выставления параметров, мультиметр измеряет все, что нужно. В некоторых случаях при выборе лучше сделать обзор мультиметра.
Принцип работы прибора
По принципу работы мультиметр не так уж сложен, как можно было бы представить.
Весь процесс заключается в цифровом преобразовании входного электрического сигнала. При помощи проводков мультиметр подсоединяют к измеряемому прибору.
Для того, чтобы правильно произвести измерения требуется действовать по следующему алгоритму:
- Для начала следует включить прибор.
- При помощи рукоятки или кнопок выбирается параметр, который будет измеряться.
- Далее устанавливается диапазон возможных значений.
- Проводки подключаются к электрической схеме или прибору, на котором будет проводиться измерение.
- Далее щупы от проводков вставляют в мультиметр.
- Щупы прижимаются к прибору или схеме, на которых производятся измерения.
- С прибора можно снимать обозначения на дисплее или циферблате мультиметра.
- После проведения считывания результатов измерений требуется прибор отключить и вынуть из него щупы.
Для того, чтобы измерить постоянный ток в приборе или схеме, мультиметр подключается параллельным методом. При измерении напряжения используется последовательное подключение. А вот при замере сопротивления необходимо схему или прибор обесточить.
Разновидности мультиметров
Приборы измерения такого типа бывают двух видов — цифровые и аналоговые. Аналоговые модели довольно-таки старые и показания здесь указываются на специальном циферблате, по которому движется стрелка.
Как уже стало понятно, такой прибор не обладает высокой точностью. Стрелка не может быть точно зафиксирована на одном месте, поэтому возможны погрешности при подсчете. Кроме того, сами щупы устройства требуется постоянно придерживать.
Второй вариант — цифровые мультиметры более популярны в современном мире. Их использование сейчас чаще, чем аналоговых. Они выдают наиболее точные показания. К тому же, нельзя не отметить большее удобство в пользовании таким устройством.
Поэтому, решая вопрос — какой мультиметр лучше выбрать, обратите внимание именно на цифровой прибор. Если вам не столь важна точность измерений, то выбирайте аналоговый прибор, он имеет наименьшую стоимость.
Фото инструкция как использовать мультиметр
Вам понравилась статья? Поделитесь 😉
Мультиметр с автоматическим определением параметра измерения
org/BreadcrumbList»>Покупая мультиметр, вы получаете высокопроизводительный многофункциональный измерительный прибор. Как правило, его можно переключить с измерения параметров постоянного тока на измерение параметров переменного тока, а также вы можете использовать его для измерения сопротивления.
Используете ли вы мультиметр для измерения напряжения или других электрических параметров, этот прибор незаменим в секторе электроники благодаря множеству возможностей применения. Его используют как профессиональные инженеры-электрики, так и домашние умельцы.
Преимущества цифровых мультиметров testo 760
- Автоматические определение параметров измерения через распознавание разъема подключенного щупа
- Удобное управление с помощью функциональных кнопок и большой дисплей с подсветкой
- Измерение истинного среднеквадратичного значения
Основные преимущества
Автоматически определяет параметры измерения
Более безопасная работа
Идеален для измерения слабого тока
Точность в диапазоне мкА
Измеряет истинное среднеквадратичное значение (ИСКЗ)
Истинное СКЗ для более точных результатов
Сравнение моделей цифровых мультиметров testo 760
- Цифровой мультиметр testo 760-1
- Базовая модель практически для любых электрических измерений.
- • Автоматическое определение измеряемого параметра
- • Батарейки и измерительные щупы в комплекте
К прибору
- Цифровой мультиметр testo 760-2
- Универсальная модель для измерения электрических параметров и температуры.
- • Истинное СКЗ
- • Измерение силы тока в диапазоне мкА
- • Фильтр низких частот для точных измерений на двигателях с частотным регулированием мощности
- • Адаптер для термопар типа K в комплекте
К прибору
- Цифровой мультиметр testo 760-3
- Самая мощная модель для применения в промышленности.
- • Очень широкий диапазон измерения частоты и электрической ёмкости
- • Истинное СКЗ
- • Фильтр низких частот для точных измерений на двигателях с частотным регулированием мощности
К прибору
Сферы применения:
Электрооборудование
Обслуживание
Системы отопления
Свяжитесь с нами
Мы будем рады ответить на ваши вопросы
+7 (495) 532-35-00
info@testo.
ru
Точные измерения с помощью инновационного цифрового мультиметра
С помощью мультиметра вы можете измерять силу тока, напряжение и сопротивление. Инновационные приборы Testo обеспечивают высокий стандарт точности и эффективности. Вам не нужно сначала выбирать нужные разъёмы, а затем требуемую измерительную функцию. Вместо этого прибор автоматически определяет параметр измерения через распознавание разъема подключенного щупа. Это исключает риск выбора некорректных настроек.
Использование мультиметра отличается невиданной ранее простотой. Вместо привычного поворотного переключателя на компактном измерительном приборе используются функциональные кнопки, так что прибором теперь можно управлять одной рукой. Вы сможете легко разглядеть результаты измерений на большом дисплее с подсветкой.
В зависимости от модели мультиметра, диапазон измеряемого напряжения достигает 1000 вольт, частоты – 30 МГц, а ёмкости – 60 000 мкФ. Модель testo 760-3 с максимальными диапазонами измерений и фильтром низких частот может использоваться в промышленности, например, для измерений на больших электрических системах.
Профессиональные мультиметры помимо электрических параметров могут измерять температуру. Для этого вам нужно подключить к прибору адаптер для термопары и зонд температуры, который вы можете заказать отдельно.
Преимущества цифровых мультиметров Testo:
- Высокая эксплуатационная надёжность благодаря автоматическому определению параметра измерения,
- исключение некорректных настроек,
- большое количество измерительных функций,
- большой дисплей с подсветкой.
Измерительные задачи для цифрового мультиметра
Цифровой мультиметр Testo – многофункциональный измерительный прибор, который поможет вам при любых электрических измерениях. Он автоматически определяет параметр измерения и обеспечивает вам точные результаты вне зависимости от области применения. Функция определения истинного среднеквадратичного значения позволяет пользователям всегда быть в курсе текущей ситуации при работе с электронными системами.
Прежде чем начинать измерения, пользователи должны познакомиться с прибором и проверить измерительные кабели и разъёмы. Вы можете с лёгкостью управлять мультиметром с помощью удобных подсвеченных кнопок всего лишь одной рукой. Еще одно важное преимущество прибора – его лёгкость (масса всего лишь 340 грамм). Мультиметры Testo оптимально сочетают встроенную технологию и эксплуатационную надёжность:
- множество функций прибора,
- широкий диапазон измерений,
- высокая точность,
- сертификаты безопасности — TÜV; CSA; CE.
Использование мультиметра для измерения напряжения и для других задач
С новым многофункциональным прибором измерение базовых электрических параметров стало элементарной задачей. Однако в зависимости от требований конкретных измерительных задач управление может быть более сложным. Расширенный измерительный диапазон позволяет измерять силу тока в мкА. Вне зависимости от измеряемой величины прибор обеспечивает высочайшую точность.
Помимо прочего, многофункциональный прибор можно использовать как:
- тестер тока и напряжения,
- прибор для измерения сопротивления,
- прибор для измерения ёмкости и частоты,
- прибор для измерения температуры (требуется адаптер).
Как измерять силу тока с помощью мультиметра
Сила тока измеряется в амперах и обозначает количество заряда, прошедшего определённую область за установленный период времени. Для измерения силы тока используются такие приборы, как токоизмерительные клещи. Мультиметр также позволяет измерять силу постоянного или переменного тока.
Последовательность действий при измерении силы тока с помощью мультиметра:
- установить диапазон измерений (если значения неизвестны, начать с высокого диапазона),
- активировать и разомкнуть электрическую цепь,
- приложить измерительные щупы и снова замкнуть цепь,
- сила тока в амперах будет измерена и отображена на дисплее мультиметра.
Мультиметры цифровые: как пользоваться новичку
Сейчас в любой квартире столько электрических помощников, что периодически требуется что-то измерять или подстраивать. Для этих целей хорошо подходят современные комбинированные приборы.
Они имеют весь набор функций, необходимый для домашнего мастера, но требуют четкого понимания алгоритмов измерения и безопасных приемов работы с электричеством.
В статье я рассказываю все про мультиметры цифровые: как пользоваться ими новичку самостоятельно на примере простых схем и понятных картинок.
Содержание статьи

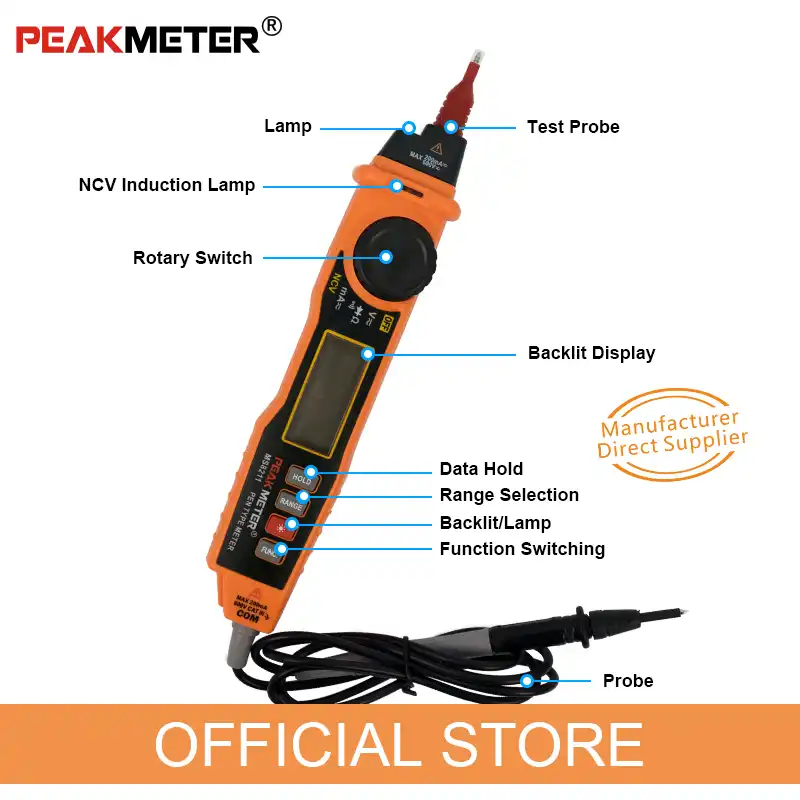

Устройство мультиметра: подробное описание с поясняющими картинками
Универсальные цифровые измерительные приборы буквально за два десятилетия массово заменили не только стрелочные комбинированные тестеры у электриков, но и стали доступны всем домашним мастерам.
Устройство мультиметра современной конструкции удобно сравнивать с тестерами электриков времен СССР.
Мой старенький индикатор напряжения и стрелочный Ц4324 до сих пор находятся в рабочем состоянии за исключением отработавших ресурс никель кадмиевых аккумуляторов.
Им можно измерять практически все величины электрической энергии, но требуется выполнять предварительную калибровку прибора, а указания стрелки переводить в действующие значения математическими выражениями, что требует навыков и внимания.
Сейчас домашний мастер практически освобожден от рутинной работы с вычислениями и калибровкой. Все это автоматически делает любой цифровой мультиметр.
Вне зависимости от модели он имеет четыре индивидуальных блока на своем корпусе в виде:
- дисплея;
- управляющих кнопок;
- центрального переключатели режимов измерения;
- контактных гнезд.
Их конструкция и расположение может меняться на различных устройствах, но имеет много общего, как показано на картинке ниже.
Однако, все мировые производители стараются придерживаться одинаковых обозначений. Я собрал самые необходимые, которые могут встретиться даже на профессиональных дорогих приборах, показал их понятными картинками.
Блок информации: расположение
Обычный жидкокристаллический дисплей расположен сверху мультиметра.
На него выводится результат каждого измерения цифровой индикацией после окончания вычислений.
Профессиональные мультиметры имеют крупные цифры и подсветку шкалы. Сверху по центру или в углу может располагаться светодиодный индикатор работы, подсвечивающийся зеленым или красным цветом.
Блок кнопок управления: задачи измерения
Располагается сразу под ЖК экраном. Названия кнопок и их функции собраны в таблицу.
| Наименование кнопки | Функции |
| Range/Delete | Переключение диапазона ручного измерения/очистка информации с удалением данных из памяти. |
| Store | Сохраняет отображаемые данные в памяти прибора с показом символа Sto на дисплее. Длительное нажатие кнопки открывает меню для настройки параметров автоматического сохранения. |
| Recall | Просмотр данных из памяти. |
| Max/Min | При однократном нажатии выводятся минимальное и максимальное значение замеренной величины. Нажатие с удержанием запускает режим PeakHold, учитывающий пиковые значения силы тока и величины напряжения. |
| Hold | Одноразовое нажатие — удержание (фиксация) данных на экране.Двойное нажатие — возврат режима замеров по умолчанию (Esc).Нажатие с удержанием — переход в режим подсветки экрана. |
| Rel | Включает режим замера относительных значений. |
| Hz% | Нажатие с удержанием включает вход в меню настроек системы — режим Setup.Однократное нажатие переключает режимы измерения частоты с коэффициентом заполнения, а также позволяет выбрать направление в меню настроек. |
| Ok/Select/V.F.C. (Кнопка голубого цвета) | Однократное нажатие — включается выбор функций в настройках (режим Select). Нажатие с удержанием — режим замера с фильтрами низких частот. |
Средний блок: центральный переключатель и таблица его положений
Выбор положения переключателя определяет перевод прибора в режим измерения одной из величин: тока, напряжения, электрического сопротивления или частоты с различными особенностями.
Расшифровка этих режимов сведена в таблицу.
| Положение переключателя | Функции замера |
| OFF | Выключение прибора. |
| AC | Обработка сигналов переменного тока. |
| DC | Обработка сигналов постоянного тока. |
| AC+DC | Обработка сигналов переменного и постоянного тока. |
| VLoZ | Переменное напряжение при низком импедансе. |
| V.F.C. | Параметры фильтра низких частот (ФНЧ). |
| V— | Постоянное напряжение. |
| mV— | Постоянное напряжение в милливольтах. |
| Ω | Сопротивление. |
| nS | Проводимость. |
| Проверка диодов. Здесь же используется режим прозвонки участка цепи. | |
Емкость конденсатора. | |
| ˚C˚F | Температура в градусах Цельсия или Фаренгейта. |
| V~ | Переменное напряжение. |
| mV~ | Переменное напряжение в милливольтах. |
| A | Сила тока постоянный/переменный), амперы. |
| mA | Сила тока (постоянный/переменный) в миллиамперах. |
| µA | Сила тока (постоянный/переменный) в микроамперах. |
| Hz | Частота сигнала. |
| % | Коэффициент заполнения. |
| %(4-20mA) | Токовая петля. |
| NCV | Бесконтактный детектор переменного напряжения. |
Надпись на корпусе True RMS /True Root Mean Square/ дословно обозначает среднеквадратическое выражение, выделенное из мгновенных значений переменного сигнала за один период либо время измерения.
Другим словами: цифровой прибор при измерениях преобразует входной сигнал, обрабатывая его по заданной программе.
Контактные гнезда: как пользоваться правильно

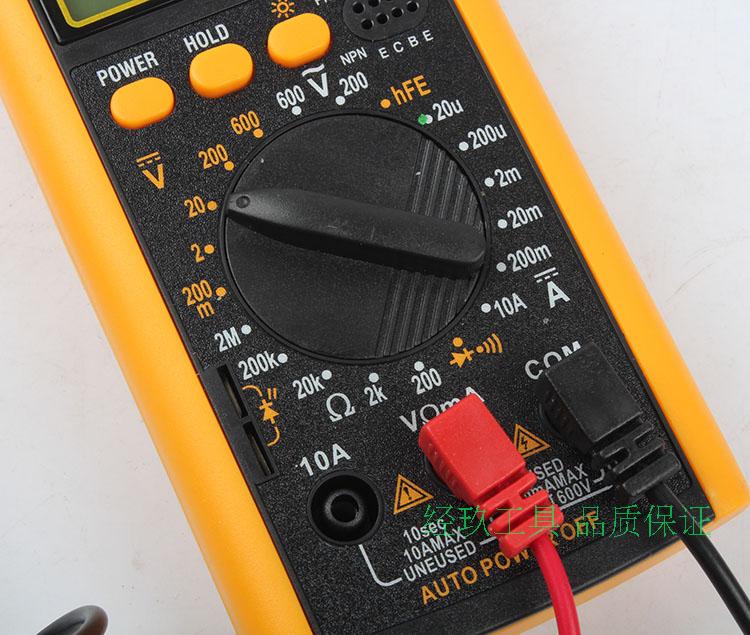

На нижнем блоке прибора располагают контактные гнезда для подключения соединительных концов. Их количество может колебаться от двух до четырех. Рассматриваем наибольший вариант.
Концов с проводами всегда используется только два. Для удобства пользования их выделили черным и красным цветом.
Черный конец всегда подключается только в свое гнездо COM и больше ни в какое другое.
За счет жесткого выполнения этого правила обеспечивается правильность отображения полярности измеряемых величин, исключаются ошибки подключения измерительного прибора в любую другую пару гнезд.
Красный провод устанавливают в гнездо, обозначаемое своим цветом. Для измерения напряжения оно всегда справа. У цифровых мультиметров с расширенными функциями токовые гнезда могут выводиться отдельно под разные номиналы нагрузки.
Особую внимательность необходимо проявлять при замерах токов больших величин. Вставленный не в свое гнездо конец может быть причиной того, что прибор без защиты от перегрузки элементарно сгорит.
Для фиксации конца на проводе или контакте созданы специальные съемные зажимы на пружинах — «крокодилы». Они значительно облегчают измерения во многих случаях тем, что освобождают руки. Рекомендую пользоваться.
Важные эксплуатационные характеристики
Элементы питания
Большинство бюджетных мультиметров питается от 9 вольт, которые выдает батарейка Крона.
Сразу обращаю внимание, что ее емкости может надолго не хватить и придется покупать запасные элементы, создавать резерв. Однако, саморазряд — их недостаток при хранении.
Самодельщики часто заменяют Крону обычными пальчиковыми батарейками различными способами.
Вместо нее собирают схему питания от литий ионного аккумулятора для мобильных телефонов или других устройств, делают к ним умножители и контроллеры.
Однако проще при покупке сразу выбрать прибор, работающий от пальчиковых батареек, которые просто заменить аккумулятором.
Класс точности прибора
Допустимая погрешность измерения регламентируется производителем и указывается классом точности. Он выражается процентным отношением допускаемой ошибки к максимальному значению предела измерения.
Для примера на моем старом советском тестере Ц4324 класс точности составляет 2,5. Это значит, что при уровне напряжения 200 вольт он может ошибиться на 5 В и показать любое значение на пределе 195-205.
Скажем так, для измерительных работ по дому, да и большинства производственных целей, этого более чем достаточно. Так что гоняться за приборами с классами точности 0,5 и выше особого смысла не вижу.
Хотя большинство цифровых мультиметров даже бюджетного назначения, как подтверждают поверители, укладываются в высокий класс точности 0,5 или 0,2.
Измерение мультиметром силы тока: простые рекомендации
Электрический ток протекает только в замкнутой цепи от источника (генератора) к потребителю.
Для его замера существует две конструкции приборов:
- с необходимостью разрыва цепи;
- замер без разрыва через встроенный трансформатор тока.
Последовательное подключение: амперметр внутри электрической цепи
При сборке схемы необходимо положением центрального переключателя и кнопками управления перевести прибор в режим амперметра, а затем врезать его на любом участке протекания тока.
Этот метод подключения называют последовательным за счет расположения амперметра между генератором и нагрузкой.
Полярность прибора играет роль при контроле направления постоянного тока и для снятия векторных диаграмм — у переменного. В обычных замерах на нее не обращают внимания.
Перед измерением необходимо предварительно оценить предполагаемую величину силы тока, выставить соответствующий предел измерения положением центрального переключателя и установкой концов в соответствующие контактные гнезда.
Если предварительная оценка силы тока вызывает сомнения, то замеры просто начинают с наибольших пределов.
Продолжительность замера больших токов может повлиять на техническое состояние прибора, вызвать перегрев внутренней схемы. Работать надо быстро.
Нельзя выходить за временные рамки, определенные рекомендациями производителя. В этой ситуации полезно пользоваться кнопкой «Hold» для фиксации данных.
Мультиметр, переведенный в режим измерения тока или сопротивления, обладает минимальным входным электрическим сопротивлением. При подключении его к цепям напряжения создаются огромные токи перегрузок, выжигающие внутреннюю схему.
Большая часть профессиональных цифровых мультиметров имеет встроенную защиту от перегрузки, которая спасает электронную схему от выгорания при неправильном подключении.
Если возникает необходимость замеров больших токов, на которые не рассчитан встроенный амперметр, то придется пойти на хитрость:
- в схему постоянных цепей дополнительно подключают шунт на входные цепи амперметра;
- для переменных сигналов применяют измерительный трансформатор тока или шунт.
Конструкции заводских шунтов отличаются повышенной точностью.
Однако для бытовых целей вполне можно его сделать своими руками. Ничего сложного в этом нет.
Подключение шунта позволяет пустить большую часть тока через него, а меньшую — по цепи амперметра.
Показания прибора просто умножают на поправочный коэффициент, а для стационарного измерения производят калибровку амперметра.
Промышленные трансформаторы тока имеют коэффициент трансформации, который показывает во сколько раз первичная величина тока больше вторичной.
Схема подключения трансформатора тока к амперметру показана на картинке.
Недостатки бюджетных моделей
Обращаю внимание на то, с чем может столкнуться не искушенный пользователь.
Самые дешевые приборы измерения выпускаются без защиты от перегрузки. Они требуют внимательной работы при замерах.

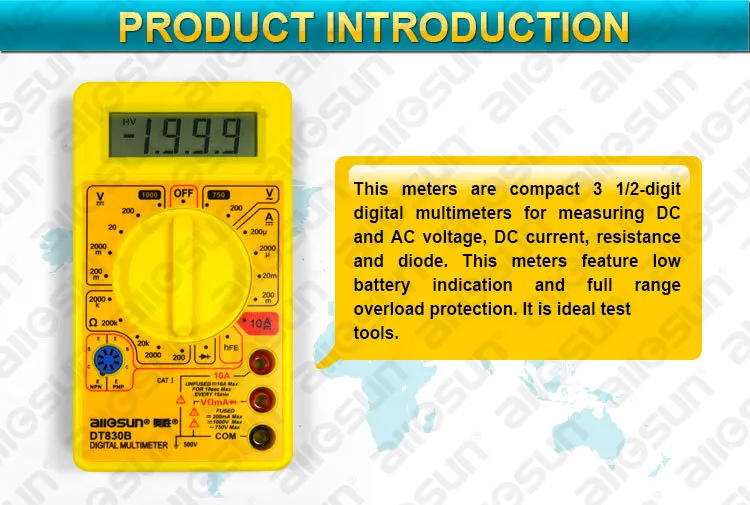

Простейшие модели, например, DT 830, 832, 838 лишены возможности замерять переменный электрический ток.
У них просто нет такой функции. На панели центрального переключателя вы не найдете обозначения ACA.
Пользователям этих приборов приходится пользоваться косвенными методами измерений. Покажу на примере подключения мощного сопротивления 1 Ом.
Оно доступно в продаже.
Если нет возможности быстро приобрести такой резистор, то его можно сделать своими руками из тонкой проволоки нихрома или толстой меди, латуни. Ее просто надо намотать вокруг изолятора, например, стеклотекстолита, кирпича или стеклянной бутылки и сделать клеммы под винт.
Через этот резистор кратковременно пропускают ток нагрузки, который необходимо уточнить. Его определяют по падению напряжения вольтметром.
В этой ситуации напрямую действует закон Ома. Мы помним, что ток на участке цепи нашего резистора определяется, как величина падения напряжения на нем, поделенная на сопротивление.
Остается только поработать с цифрами. Например, вольтметр показал 1.32 вольта. Делим эту величину на 1 Ом и получаем 1,32 ампера.
Конечно, наш самодельный резистор немного изменил ток нагрузки. Но это такая небольшая величина, которой можно элементарно пренебречь.
Советую учесть, что при протекании тока через металл происходит его нагрев с изменением сопротивления, которое огрубит результат замера. Работать с таким резистором надо быстро.
Измерение силы тока амперметром без разрыва электрической цепи
Современные токоизмерительные приборы имеют большой класс моделей, снабженных трансформатором тока с разъемным магнитопроводом (или датчиком Холла). За счет возможности его разведения их называют клещами.
Нажатием на кнопку корпуса губки клещей разводят в сторону и обхватывают ими провод, по которому течет ток. С момента сведения губок трансформатор своей вторичной обмоткой выполняет замер.
Модели с датчиком Холла измеряют магнитное поле вокруг проводника и способны работать с токами произвольной формы, включая постоянные сигналы.
Результат измерения клещей выводится на табло прибора.
Мультиметры с токовыми клещами используют для замеров внутри тех цепей, где по условиям эксплуатации оборудования нельзя прерывать подачу электрической энергии.
Они эффективно работают для оценки больших токов, протекающих по силовым цепям питания, например, на вводе в здание или при работе со сваркой.
Измерение мультиметром напряжения в цепях постоянного и переменного тока
Используется метод параллельного подключения прибора к источнику питания или участку цепи.
Теоретически это довольно простой способ, но он требует повышенного внимания. Потребуется правильно выставить положение центрального переключателя и кнопок в режим вольтметра, проверить положение концов.

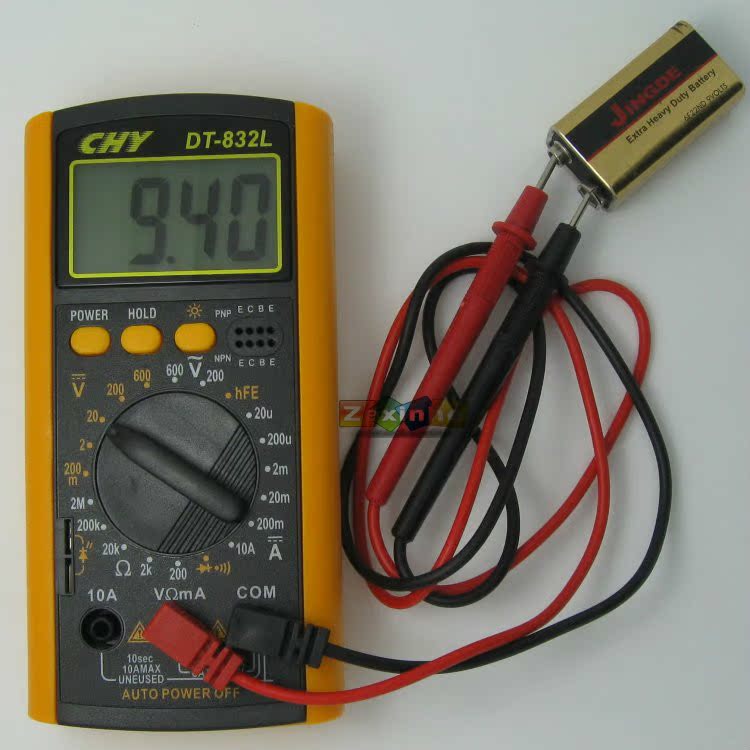

Схема измерения напряжения вольтметром для цепей постоянного или переменного тока практически одинакова. Вначале, в целях безопасности, необходимо выбирать максимальный предел работы.
Многие цифровые приборы для измерения переменного и постоянного напряжения имеют одно общее положение AC+DC.
Объясняется это тем, что выполняется замер действующей величины.
Поясню на примере активной мощности.
Действующее значение синусоиды определяется по тепловому воздействию и сравнивается с величиной постоянного сигнала за один период.
Для синусоидального тока и напряжения оно в √2 раз меньше амплитудного.
Самая частая причина поломки мультиметров: подача цепей напряжения за счет неправильной установки переключателя на внутреннюю схему прибора в режиме амперметра или омметра. (Специально напоминаю второй раз).
Измерение мультиметром сопротивления резисторов в электрической цепи
При работе со всеми видами сопротивлений прибор выступает в роли генератора и подает на измеряемый объект стабилизированное, калиброванное напряжение от своего источника питания.
Оно, продавливая ток по закону Ома, создает его величину, пропорциональную сопротивлению, которая замеряется внутренней схемой.
Поэтому на время замера каждое сопротивление должно быть отключено от любых других источников напряжения.
Иначе посторонний ток по случайно образованной цепи может исказить замер или повредить мультиметр.
Схема подключения прибора для измерения сопротивления выглядит следующим образом.
Выставляйте соответствующее положение центрального переключателя и кнопок управления, делайте замер на нужном пределе.
Типичные ошибки новичков, с которыми мне пришлось встретиться при замерах сопротивления, были:
- плохой контакт измерительного конца;
- проверка резистора в подключенной схеме;
- замер сопротивления изоляции.
Объясню последний случай. Маломощная «Крона» способна выдать только 9 вольт питания, а преобразователя напряжения в высоковольтный сигнал у рассматриваемых приборов нет.
Изоляция бытовой проводки работает под напряжением 220 вольт и выше. Проверять ее нужно соответствующей величиной, способной выявить пробой или мелкие дефекты.
Эта задача возложена на специальные приборы, выдающие 500 вольт, 1 кВ или выше — мегаомметры.
Проверка изоляции от низковольтного источника неисправность не выявит.
Проверка мультиметром конденсатора по науке
Режим замера емкости своими действиями очень схож с измерением сопротивления резистора.
Для его выполнения требуется установить центральный переключатель в соответствующее положение и воспользоваться кнопками управления.
Сама схема измерения осталась прежней.
Однако надо понимать, что измеряется емкостное сопротивления конденсатора за счет подачи на него сигнала от встроенного высокочастотного генератора. Происходит смещение синусоиды тока.
Образуемый при этом ток определяется, вычисляется и отображается на шкале прибора в единицах емкости C через формулу Xc. Частота сигнала генератора f уже задана.
Простая проверка мультиметром диода: за 2 шага
Прибор переводится в режим омметра или прозвонки, как и при измерении сопротивления резисторов.
Проверка мультиметром диода сводится к выполнению двух шагов, позволяющих оценить состояние полупроводникового перехода. Требуется пропустить через его контакты прямой и обратный ток в любой последовательности.
Для этого просто двумя концами омметра касаемся контактных вводов диода в одном положении, а затем переворачиваем его и повторяем процедуру. В одном положении исправный полупроводник пропустит через себя ток, а в другом — заблокирует его протекание.
Этого вполне достаточно. Если же ток проходит в обе стороны, то полупроводниковый переход закорочен, а когда тока нет ни в одну сторону, то наблюдаем внутренний обрыв. Эти случаи характеризуют повреждение диода, который остается только сдать в утиль.
Для облегчения монтажа и проверок полярность диодов маркируется прямо на корпусе различными способами: нанесением краской кольца, изображения диода, знаками + и —.
Проверка мультиметром транзистора: 2 типа
Для разных типов конструкций транзисторов, биполярного и полевого типа, используются свои методики.
Как проверить биполярный транзистор: 2 метода
Любой биполярный транзистор можно представить схемой из двух последовательно подключенных диодов. Если взять ее за основу, то останется только оценить исправность каждого полупроводника.
Подобное представление транзистора двумя диодами чисто условное, но оно значительно облегчает понимание происходящих процессов измерения.
Проверка мультиметром транзистора может выполняться двумя способами:
- Измерением статического коэфиициента h31.
- Ручной оценкой целостности полупроводниковых переходов.
В обоих случаях потребуется уточнить структуру транзистора: P-N-P или N-P-N. Она приводится в справочниках и определяется привязкой по форме корпуса. Иногда приходится действовать методом «тыка».
Измерение величины статического коэффициента h31
Для этого режима у цифрового мультиметра должно быть встроено специальное устройство с гнездами подключения hFE.
Но его может и не быть. Тогда исправность полупроводникового перехода придется выполнять вторым способом.
Гнезда hFE имеют маркировку для установки ножек транзистора определенной структуры и подписаны буквами, обозначающими E — коллектор, B— базу, C — эмиттер.
После установки транзистора в гнезда прибора и задания переключателем режима проверки на дисплее появляется цифровое выражение коэффициента h31.
Оно вычисляется автоматически по результатам измерения токов, протекающих через коллектор и базу после подачи на транзистор калиброванного напряжения от источника питания.
Ручная оценка целостности полупроводникового перехода транзистора
Сразу следует запомнить, что правил четкого расположения последовательности выводов и их маркировки нет. Каждый производитель все это выполняет по своему желанию.
Ниже привожу технологию проверки для исправного транзистора. Если есть дефекты, то полупроводниковый переход покажет иные результаты.
Последовательность работ:
- Прибор переводится в режим омметра на шкалу килоомов. С красного щупа выдается на транзистор плюс, а с черного — минус постоянного напряжения.
- Обращаем внимание на цифры дисплея: «1» означает очень большое сопротивление, аналог показания «∞» на стрелочном тестере.
- Корпус транзистора рекомендую зафиксировать или запомнить в определенном положении, а оперировать только измерительными концами.
- Попарно измеряем сопротивление между тремя выводами, обращая внимание на тот контакт, который покажет минимальный результат с двумя другими. Запоминаем его — это база.
- Ставим один щуп на базу, а вторым измеряем сопротивление переходов между двумя остальными выводами. Затем меняем полярность подключения и повторяем замер. В каком-то одном положении будет «1», а в другом — цифры. Меньшее значение сопротивления соответствует коллекторному переходу, а большее укажет на эмиттер.
- Обращаем внимание на направление открытия переходов коллектора и эмиттера на базу. Прямому типу p-n-p соответствует «минус» на базе, а обратному n-p-n — «плюс».
Внимание! У отдельных мощных силовых транзисторов переход между коллектором и эмиттером может показывать не «1», а какое-то определенное сопротивление. Это особенность их конструкции.
Как проверить полевой транзистор омметром
Принцип проведения замеров здесь тот же самый, что и в предыдущем случае, а схема полевого транзистора немного отличается от биполярного.
Три вывода называются исток, затвор и сток. Схему замещения для измерения представляем в виде соединения двух диодов и резистора Rси в плечах треугольника.
Полевой транзистор может быть выполнен с полупроводниковым переходом канала n-типа или p-типа проводимости.
Резистором Rси между выводами стока и истока мы обозначаем наличие проводимости с определенным значением сопротивления. При получении запирающего напряжения на контактах затвора у исправного транзистора канал «исток-сток» запирается.
Проверка мультиметром полевого транзистора сводится к замеру сопротивлений между его выводами. Вначале определяют его величину Rси между стоком и истоком. Она должна быть в пределах 400÷700 Ом, а при смене полярности подключения омметра немного измениться.
Далее замеряют сопротивление истока и стока относительно затвора по той же технологии, что я показал для проверки базы биполярного транзистора.
Направление тока через исправные диоды указывает на тип канала полупроводникового перехода.
Если возникает необходимость проверить биполярный или полевой транзистор внутри схемы без выпаивания, то необходимо внимательно проанализировать его схему подключения и обеспечить надёжный разрыв цепочек между выводами. Подключенные дополнительные шунты и сопротивления искажают результат.
Измерение температуры мультиметром: на что обращать внимание
Этот режим может быть реализован на разных конструкциях приборов в градусах Цельсия или Фаренгейта.
Замер осуществляется после подключения шнура термопары в соответствующие гнезда мультиметра и выбора режима измерения центральным переключателем.
Для работы с нагретыми жидкостями могут понадобиться специальные концы.
Обратите внимание на то, что температурный диапазон измерения прибора может иметь разные значения. В домашних условиях вполне достаточен верхний предел 200 градусов Цельсия.
Напоследок делюсь еще одним полезным советом. Если на мультиметре нет режима измерения температуры, а вам необходимо им пользоваться, то выход из такой ситуации есть.
Микросхема ЛМ-35 вполне надежно переводит величину нагрева в показатели напряжения. Замеряя на ее выходе вольты вполне можно судить о температуры среды, в которую она помещена.
Рекомендую также посмотреть видеоролик владельца Электронщик про мультиметры цифровые: как пользоваться ими. Он все объясняет на примере доступной, бюджетной модели.
Если же еще остались какие-то вопросы по измерениям или пользованию электронными приборами, то задавайте их в комментариях.
Электрический мультиметр: тестер для электротехнических измерений
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
Из данной статьи можно узнать, что такое электрический мультиметр: тестер, которым можно измерять силу тока, постоянное и переменное напряжение и сопротивление.
Рассмотрим, какие приборы имеют дополнительные функции, такие как измерение коэффициента усиления транзистора, тестирование диодов, прозвонка электрической цепи, измерение частоты электрического сигнала, температуры, параметров конденсаторов, индуктивности катушек.
Мультиметр используется для снятия довольно широкого спектра показателей электротехнических комплексов
Содержание
- 1 Электрический мультиметр: тестер для измерения электрических характеристик
- 1.1 Как правильно пользоваться мультиметром
- 1.2 Как прозвонить провода мультиметром
- 1.3 Измерение емкости конденсатора мультиметром
- 1.4 Как прозванивать мультиметром резисторы
- 2 Применение мультиметра в быту
- 2.1 Как проверить мультиметром емкость аккумулятора
- 3 Применение мультиметра для автомобиля
- 3.1 Проверка генератора
- 3.2 Как прозванивать диодный мост мультиметром
- 3.3 Проверка лямбда-зонда мультиметром: видео инструкция
Электрический мультиметр: тестер для измерения электрических характеристик
Для измерения электрических показателей часто используются универсальные мультиметры (тестеры), токовые клещи DT 266, которые являются портативной компактной моделью прибора.

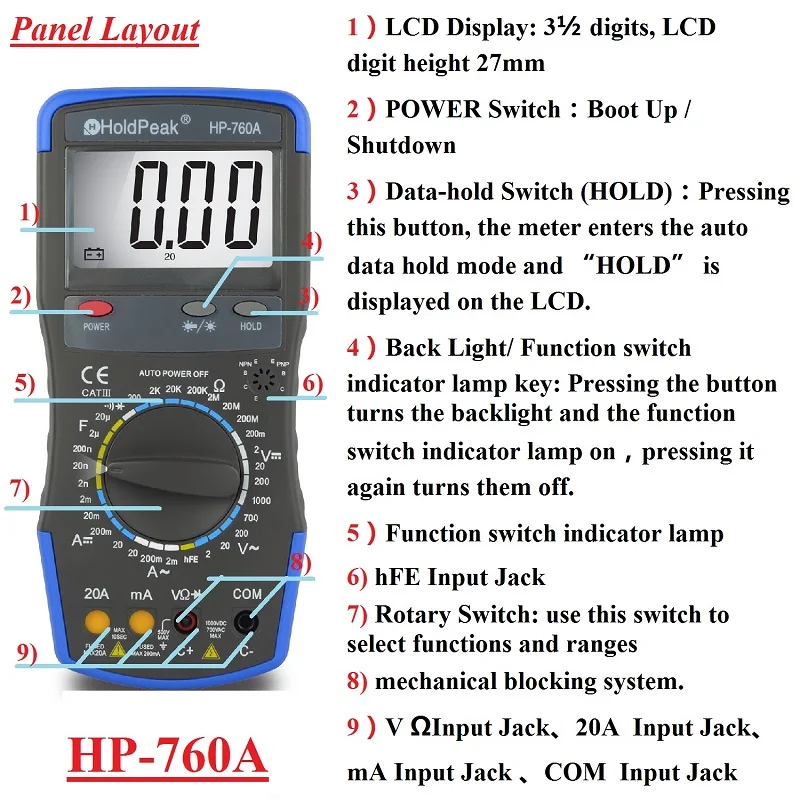

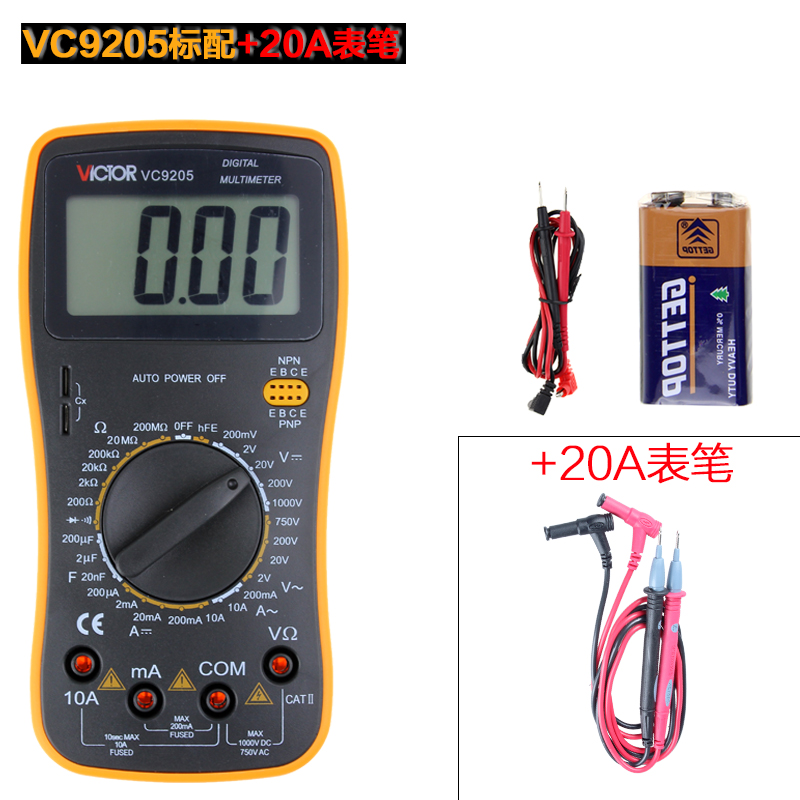

Все мультиметры имеют схожую конструкцию за исключением некоторых отличительных особенностей. Обычный тестер состоит из:
- ЖК дисплея;
Современные тестеры сочетают функции вольтметра, омметра, амперметра, частотомера, а также измерителя индуктивности и емкости
- поворотного переключателя режимов измерения;
- трех разъемов для подключения щупов;
- гнезда для присоединения транзистора;
- кнопки вкл/выкл.
На корпусе цифрового мультиметра (тестера) расположена шкала обозначений измеряемых величин и их максимальных значений. Поворотом переключателя можно выбрать одну из них:
- DCV – измерение постоянного напряжения;
- ACV – измерение переменного напряжения;
- Ω — измерение сопротивления;
- DCA – измерение постоянного тока;
- HFE – измерение параметров транзистора;
- знак диода – проверка или прозвонка диодов
Шкала обозначений измеряемых величин и их максимальных значений
Прибор оснащен несколькими гнездами для подключения красного и черного щупов.
Щупы входят в комплект, однако часто являются элементами невысокого качества. Если они выходят из строя можно изготовить щупы для мультиметра своими руками, например, из корпусов авторучки и наконечников дротика. Для измерения величин необходимо их правильно присоединить, иначе можно вывести мультиметр из строя. Черный щуп следует подключать к гнезду СОМ, а красный присоединяется к разъему 10А для измерения силы тока свыше 200 мА, и к гнезду VAΩ, когда измеряется напряжение, сопротивление, ток до 200 мА, и когда осуществляется прозвонка.
Как правильно пользоваться мультиметром
Прежде чем приступить к измерению электрических величин, следует проверить прибор. Его необходимо параллельно с другим тестером или вольтметром подключить к розетке и сверить показания. Чтобы проверить точность измерения сопротивления, следует взять прибор с нанесенной маркировкой и сравнить с показанием тестера. Чтобы убедиться в точности измерения показателя силы тока, стоит провести поочередные измерения одинаковой нагрузки данным прибором и амперметром.
На примере мультиметра DT 832, инструкция по эксплуатации которого содержит подробное описание всех манипуляций с прибором, рассмотрим основные режимы работы прибора.
Шкалу сопротивления можно использовать для таких целей, как прозванивать трансформатор мультиметром, определить сопротивление резистора, выявить неисправные элементы, где показано пониженное напряжение, обратное сопротивление диодов, сопротивление нагревательного элемента.
При использовании мультитестера очень важно соблюдать все правила безопасности
Чтобы измерить сопротивление необходимо установить поворотный переключатель на соответствующий сектор Ω. Если примерное значение неизвестно, переключатель устанавливается на наименьшее значение, которое соответствует 200 Ом. Если на дисплее отображается «1», это говорит о том, что сопротивление больше, поэтому необходимо перейти на следующий уровень. Производить измерения до тех пор, пока не будет получена верная информация.
Обратите внимание! Следует помнить, что перед проведением измерения сопротивления, стоит убедиться в отсутствии питания в сети.
Иначе прибор буде выдавать заведомо ложные значения.Для измерения переменного напряжения необходимо направить переключатель на сектор V~ или ACV, который состоит из двух положений 200 В и 750 В. Измерения начинаются из большего значения. Если полученный результат оказался маленьким, тогда для более точного измерения стоит перейти на низкое положение. Черный щуп подключен в разъем СОМ, а красный в VAΩ. При измерении данного показателя соблюдение полярности необязательно.
Чтобы измерить постоянное напряжение переключатель мультиметра устанавливается в сектор V или DCV, где шкала разбита на 5 диапазонов. Замер следует начинать с наибольшего значения 1000 В, и постепенно понижать его до получения правильного результата. Если не следовать данному правилу, прибор может выйти из строя.
Шкала обозначений измеряемых величин имеет одинаковые значения во всех моделях мультиметров
Измерение постоянного тока следует проводить с особой осторожностью и аккуратностью.
Для этого необходимо установить переключатель в нужный сектор DCA. Теперь следует правильно присоединить щупы. Черный по-прежнему вставляется в разъем СОМ, а красный следует установить в VAΩ, когда предполагаемое значение тока не превышает 200 мА. Если сила тока выше этого показателя, тогда щуп устанавливается в 10А. Если перепутать положения, можно спалить мультиметр.
Начинать измерения силы тока мультиметром следует с максимального значения порога измерений, постепенно понижая его до получения необходимого значения.
Важно! Для проведения измерений силы тока мультиметр следует подключить к цепи последовательно, а для сопротивления и напряжения – параллельно.
Измерение температуры мультиметром производится с помощью термопары, которая подключается к прибору вместо щупов.
Для измерения величин мультиметром, используются щупы, термопара или клещи
При работе с электротехникой иногда требуется определить индуктивность.
Найти тестер с данной функцией довольно сложно. Для этого необходимо использовать специальную приставку. В качестве такого элемента для измерения индуктивности мультиметром подойдет цифровой тестер, имеющий порог точности измерения напряжения в 200 мВ.
Как прозвонить провода мультиметром
Когда необходимо определить работоспособность оборудования или исправность электропроводки, первое, что необходимо сделать, так это прозвонить кабеля и провода тестером. Он сразу выявит возможный разрыв в цепи, ее сопротивление и наличие короткого замыкания.
Полезный совет! Для прозвонки провода не обязательно использовать модель с данной функцией. Для этого подойдет не дорогой мультиметр с минимальными возможностями.
Сначала необходимо установить переключатель на значок диода. Красный щуп следует установить в разъем Ω, черный – СОМ. Далее для проверки прибора необходимо сомкнуть концы измерительных щупов между собой. Должен прозвенеть характерный сигнал.
Теперь можно приступать к прозвонке провода. Для этого необходимо измерительными щупами прикоснуться к оголенным участкам кабеля или провода. На целостность провода указывает звуковой сигнал. При этом на экране отобразится значение сопротивления или «0». Если звуковой сигнал отсутствует, а на дисплее отобразилось значение «1», тогда проверяемый провод оборван.
В случае, если полярность выбрана неправильно — ничего не произойдет, но перед результатом на дисплее будет отображаться «-»
Далее рассмотрим, как прозванивать мультиметром многожильный кабель. Для этого, каждый конец следует зачистить и разделить на жилы. Теперь необходимо проверить наличие короткого замыкания в каждой жиле. Здесь звуковой сигнал символизирует о наличии между жилами короткого замыкания. Это особенно важно во время работы с высоким напряжением.
Теперь необходимо проверить целостность всех жил. Жилы одного конца кабеля скручиваются воедино, а на другом конце каждая проверяется прибором. Если звуковой сигнал отсутствует хотя бы один раз, целостность проводника нарушена.
Измерение емкости конденсатора мультиметром
Наиболее распространенная причина поломки радиоэлектронной техники является неисправность конденсаторов, которые входят в состав платы. Чтобы выявить слабое звено, необходимо прозвонить каждый из них с помощью мультиметра.
Поломку конденсатора легко можно определить с помощью электрического мультиметра
Перед тем, как проверить мультиметром емкость конденсатора, необходимо полностью его разрядить, иначе он может испортить измерительный прибор. Чтобы разрядить низковольтный прибор необходимо закоротить его выводы, а для высоковольтного конденсатора с большой емкостью следует использовать резистор на 5-10 кОм, который подключается к устройству.
Исправный конденсатор имеет емкость не менее 0,25 мкФарада. Перед тем, как проверить мультиметром емкость конденсатора, прибор следует выставить в соответствующий режим измерений на необходимый предел. Если тестер оснащен специальными посадочными гнездами, вставить в них конденсатор.
Как проверить мультиметром конденсатор, не выпаивая его из платы? Для этого необходимо присоединить их к измерительному прибору и дотронуться до выводов конденсатора. Здесь следует строго соблюдать полярность. Иначе устройство сразу выйдет из строя. На экране мультиметра отобразиться значение емкости, которое должно быть приближено к номинальному. Если это не так, конденсатор неисправен.
Проверить работоспособность конденсатора мультиметром можно даже без функции измерения емкости
Важно! Следует помнить, что производители конденсаторов всегда помечают галочкой минусовый контакт на устройстве.
Как прозвонить конденсатор мультиметром, если нет функции измерения его емкости? Для этого необходимо перевести прибор в режим измерения сопротивления и дотронуться щупами до соответствующих полярности выводов. На дисплее тестера отобразиться значение, которое будет расти. Это происходит от того, что мультиметр, контактируя с конденсатором, заряжает его.
Спустя некоторое время на экране отобразиться «1», что сообщает об исправном состоянии устройства.
Если вначале проверки на экране появилась цифра «1», значит, в конденсаторе произошел обрыв и он уже неисправен. Если появился «0», внутри устройства произошло короткое замыкание.
Более подробный ход измерений можно посмотреть на видео – как проверить мультиметром конденсатор.
Статья по теме:
Мультиметр: какой лучше выбрать прибор для использования в домашних условиях
Характерные особенности прибора. Разновидности тестеров. Как правильно пользоваться устройством. Рейтинг наиболее востребованных моделей.
Как прозванивать мультиметром резисторы
Резистор – это электронный элемент с переменным или определенным значением электрического сопротивления. Перед тем, как прозвонить резистор мультиметром, необходимо его визуально осмотреть на наличие сколов и трещин на корпусе устройства. Если видимых повреждений нет, тогда следует приступить к проверке элемента.
Для этого необходимо воспользоваться принципиальной схемой, на основании которой проводятся замеры в контрольных точках, где указаны необходимые значения величин.
Самым распространенным способом, как проверить мультиметр резистором, является измерение сопротивления, которое должно быть приближено к номинальному. Для этого переключатель тестера устанавливается в соответствующее положение. Красный щуп подключается к разъему VΩmA, а черный – СОМ.
Для проверки резисторов также используется мультифункциональный тестер
Перед тем, как прозвонить резистор, стоит выявить исправное состояние его проводов. Их между собой замыкают. На приборе должен отобразиться «0». Теперь можно перейти к измерению сопротивления резистора. Если на дисплее отображается «1», резистор неисправен. Если высвечивается другая величина, ее сравнивают с номинальной, учитывая допуск. Резистор исправен, если значения совпадают.
Как проверить мультеметром резистор, не выпаивая его из платы? Для этого можно использовать режим прозвона.
Если элемент исправен, прозвучит характерный сигнал.
Применение мультиметра в быту
С помощью тестера можно провести диагностику многих элементов электроприборов и выявить тем самым неисправность.
Перед тем, как прозвонить ТЭН мультиметром, следует узнать его сопротивление, которое будет сравниваться с показанием тестера. Для этого необходимо воспользоваться формулой R=U2/P, где U – подаваемое напряжение, Р – мощность, которая обозначается на корпусе прибора.
Популярной проблемой бытовой техники является выход из строя нагревательного элемента, проверить который можно с помощью мультиметра
Для измерения следует установить переключатель в необходимый диапазон для измерения сопротивления. Щупы мультиметра приложить к корпусу бытового прибора и к выходным контактам ТЭНа по очереди. Если на дисплее отобразилось значение, близкое к полученному из формулы, тогда нагреватель исправен. Значение «0» сообщает о коротком замыкании внутри спирали, а бесконечное значение или «1» свидетельствует о том, что спираль оборвана.
Часто возникает вопрос: как прозвонить мультиметром электродвигатель бытового прибора? Поскольку существует несколько разновидностей двигателей, проверка работоспособности агрегата будет отличаться.
Перед тем, как проверить мультиметром электродвигатель, необходимо произвести его внешний осмотр, прикоснуться руками к металлическим поверхностям.
Перед проверкой необходимо полностью обесточить устройство. Тестер выставить в режим омметра, переключив на максимальный диапазон измерений. Как работать мультиметром, видео в статье наглядно отображает последовательность измерений для проверки работоспособности двигателя.
При измерении показателей, стоит учитывать погрешности работы мультиметра
Сегодня многие осветительные приборы оснащаются прогрессивными источниками света, такими как светодиоды, которые периодически могут выходить из строя. Именно тогда возникает важная задача, как проверить мультиметром светодиод. Для этого необходимо использовать тестер с режимом прозвонки, в котором проверяется работоспособность диодов.
Здесь следует четко соблюдать полярность светодиода.
Красный щуп прибора соединяется с анодом, а черный с катодом. Если все выполнено правильно, рабочий светодиод должен начать светиться. Однако следует учитывать, что работая в режиме прозвонки, мультиметр имеет низкий показатель тока, поэтому диод может не отреагировать. Здесь следует уменьшить освещение, чтобы наглядно увидеть свечение диода. Также об исправном состоянии элемента свидетельствует отображенное значение на дисплее тестера, которое отличается от 1.
Полезный совет! Здесь одновременно можно проверить мультиметром мощность светодиода, вычислив данный параметр на основе полученных результатов.
Цифровые приборы имеют функцию фиксации показаний, что удобно при проверке нескольких показателей
С помощью тестера можно выявить два дефекта в работе простого преобразователя напряжения и тока. Перед тем, как проверить мультиметром трансформатор, необходимо знать выводы всех его обмоток.
Далее при помощи измерительного прибора прозвонить каждую обмотку устройства в режиме омметра. Если на экране тестера отобразилась 1, это свидетельствует об обрыве обмотки.
Для выявления замыкания, одним щупом тестера следует коснуться к выводу обмотки, другим поочередно соединять с выводами других обмоток и корпуса. Короткого замыкания здесь быть не должно.
Как проверить мультиметром емкость аккумулятора
Аккумуляторные батареи используются для накопления и питания потребителей электрической энергией во время автономного режима работы. С помощью мультиметра можно проверить рабочее напряжение, рабочий ток, внутреннее сопротивление, ЭДС и ток утечки аккумулятора. Наиболее часто возникает вопрос, как проверить мультиметром зарядку аккумулятора.
С помощью мультитестера можно проверить заряд аккумулятора
Для этого необходимо обеспечить полную зарядку батареи. Далее, при помощи мощного потребителя создается нагрузка на аккумулятор, соединив последовательно батарею, тестер и потребитель.
Замеряется ток. Периодически необходимо производить замеры напряжения батареи. Как только эта величина начнет понижаться, фиксируется время начала разрядки аккумулятора. Теперь общее время, которое прошло от начала испытания умножается на ток нагрузки. Полученное значение соответствует емкости АКБ.
Полученный результат после того, как проверили мультиметром аккумулятор, следует сравнить с паспортными данными. Если значение ниже номинального, устройство не пригодно для дальнейшей работы.
При использовании многих бытовых приборов, некоторые пользователи заинтересованы, как проверить мультиметром емкость аккумулятора 18650. Для начала необходимо знать номинальную емкость элемента, значение которой обычно написано на корпусе.
Для прозвона и выявления неисправностей, в мультиметре встроена функция генерации тестового сигнала
Рассматривая вопрос, как измерить мультиметром емкость аккумулятора, необходимо разобраться в технологии процесса. Измерительный прибор переводится в режим измерения постоянного тока в диапазоне 10 МА.
Далее, красный щуп подводится к плюсовому контакту батареи, а черный – к минусовому. На экране должно отобразиться значение, которое приближено к номинальному. Тогда элемент годен для дальнейшей работы.
После того, как проверили емкость батарейки мультиметром, по полученному значению на приборе можно говорить о дальнейшей судьбе элемента. Если результат немного ниже номинального, батарейку можно использовать для более мощной техники, например для часов, фонарика. Если значение приближено к 1 А, элемент пригодится для обеспечения работоспособности дистанционного пульта.
Если стоит вопрос, как мультиметром проверить емкость аккумулятора телефона, следует помнить, что тестер покажет лишь приближенное значение. Для более точной диагностики следует использовать компьютерную программу или специальное зарядное устройство.
Мультиметром нельзя замерить емкость батареи телефона, а только приблизительное значение потребления в амперах

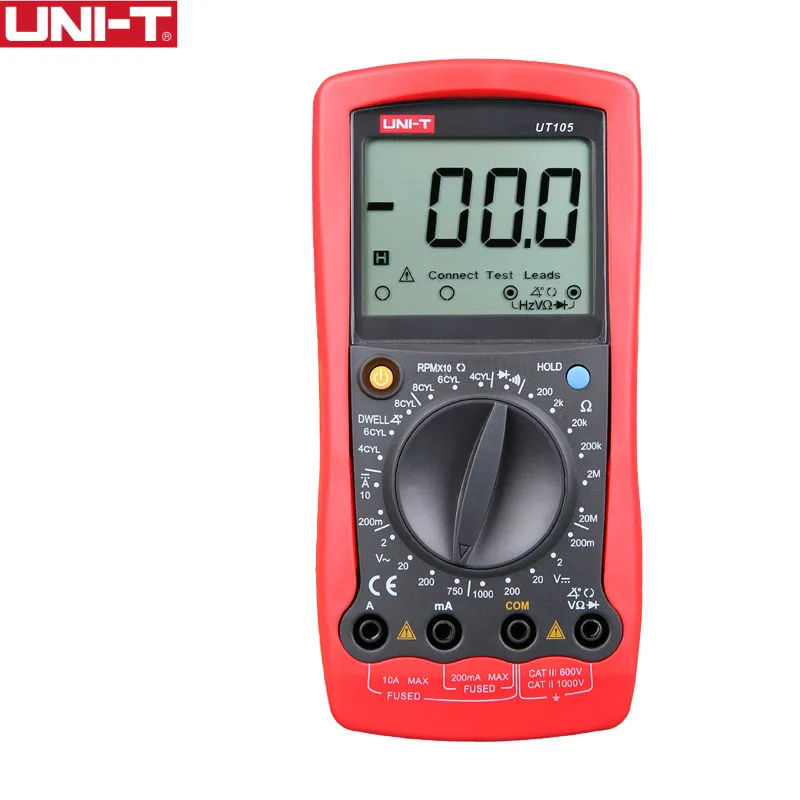

Применение мультиметра для автомобиля
Много владельцы авто часто задаются вопросом: как проверить мультиметром аккумулятор автомобиля при работающем двигателе? Для этого тестер переводится в режим измерения напряжения.
Соблюдая полярность, выполняется подключение измерительного прибора к аккумулятору. Если на дисплее отображается значение 13,5-14 В, это свидетельствует о нормальном рабочем состоянии блока питания. Если значение выше 14,2 В, это является признаком низкого заряда.
Теперь перейдем к вопросу, как проверить мультиметром заряд аккумулятора на неработающем двигателе. Принцип измерения остается таким же, как и при работе двигателя. Нормальная работа аккумулятора должна соответствовать полученной величине, которая находится в пределах 12,5-13 В. Если значение ниже 12 В, это говорит о том, что блок разряжен полностью.
Одной из важных деталей любого автомобиля является ДМРВ. Как проверить мультиметром расходомер, описано ниже. Для этого необходимо разобраться с конструкцией датчика и четко следовать инструкции.
Чтобы проверить работоспособность датчика массового расхода воздуха необязательно пользоваться услугами автосервиса. Сэкономив деньги и время, можно выполнить проверку ДМРВ мультиметром.
Для начала следует знать распиновку контактной группы. Снимать датчик с места установки не нужно.
Мультиметр — это необходимый пробор в арсенале автовладельца, который поможет сэкономить на услугах автосервиса
Тестер выставляется в режим измерения постоянного тока до 2 В. Проверка датчика ДМРВ мультиметром, выполняется в четкой последовательности. Красным щупом прикасаются к желтому проводу, который отвечает за подачу входящего с ЭБУ сигнала. Черный щуп соединяется с проводом зеленого цвета, отвечающего за заземление. Повернув ключ зажигания, не заводя автомобиль, необходимо посмотреть на показания прибора.
Проверка ДМРВ ВАЗ-2114 мультиметром прошла успешно, если на дисплее прибора отображено значение не более 1.02 В. Датчик не работает, если на тестере отобразилось показание превышающее 1.05 В.
Обратите внимание! Для того, чтобы проверить мультиметром ДМРВ на ВАЗ 2110, как он работает, необходимо выполнить все вышеизложенные действия.
Перед тем, как проверить мультиметром датчик распредвала, необходимо выключить зажигание. Далее отсоединить от устройства все провода. Перевести тестер в режим измерения напряжения. Подключить к массе двигателя массу тестера. Результат измерения должен соответствовать напряжению, характерному для клемм аккумуляторной батареи. Если показания отличаются, цепь питания устройства вышла из строя. После, аналогичным способом следует измерить напряжение на массе датчика. Оно должно быть равным 0.
Проверить мультиметром аккумулятор автомобиля можно как при работающем, так и при неработающем двигателе
Теперь один провод мультиметра подключить к сильному выводу датчика, а другой присоединить к входу системы управления. Прокрутить стартером двигатель. Если на экране отобразиться 0,4-5 В, датчик рабочий.
Как проверить мультиметром датчик детонации? Прибор выставляется в положение измерения напряжения на 200 МВ. Щупы присоединяются к контактам. Теперь следует бить твердым предметом по корпусу устройства.
Если на приборе, в зависимости от удара, показания напряжения увеличиваются до 40 МВ, датчик неисправен.
Далее рассмотрим, как прозвонить мультиметром катушку зажигания. Вначале необходимо убедиться в исправности первичной обмотки. Для этого следует выставить прибор в режим измерения сопротивление и подключить щупы к контактам «+» и «-». Если на экране отобразится значение в пределах 0,4-2 Ом, катушка исправна. Цифра 0 говорит о коротком замыкании. Если высвечивается бесконечность, произошел обрыв цепи.
Вторым этапом решения вопроса, как проверить мультиметром катушку зажигания является прозвон вторичной обмотки устройства. Для этого необходимо присоединить щупы мультиметра к выводу от провода высокого напряжения и к «+» контакту. Если катушка оснащена сердечником пластинчатого типа, сопротивление будет равно 6-8 кОм, другого типа – 15 кОм.
Проверить мультиметром катушку зажигания можно с помощью прозвона первичной и вторичной обмотки устройства
Более подробный ход проведения измерений можно посмотреть на видео «Как проверить мультиметром катушку зажигания».
Проверка генератора
Работоспособность системы зажигания автомобиля обеспечивают два устройства, которые работают в паре: генератор и аккумуляторная батарея. Нарушение нормального рабочего состояния одно из них приведет к снижению работоспособности всего агрегата.
Перед тем, как проверить генератор мультиметром, следует выполнить его внешний осмотр. Затем следует приступить к тестированию реле-регулятора, которое обеспечивает поддержание постоянного напряжения автомобиля. Для этого, тестер выставляется в режим постоянного напряжения в диапазоне 50 В. С помощью щупов соответственной полярности, измеряется напряжение на входных контактах генератора. Оно должно находиться в пределах 14-14,2 В.
Генератор и аккумуляторная батарея работают в паре, поэтому проверять необходимо два устройства
Если неисправность не обнаружена, следует перейти к вопросу, как проверить мультиметром диодный мост. Для этого необходимо разобрать корпус генератора и выполнить его проверку.
В случае исправного состояния диодного моста следует проверить ротор генератора. Для этого необходимо перевести тестер в режим измерения сопротивления и проверить его на токосъемных кольцах обмотки возбуждения. Величина не должна быть слишком большой.
Полезный совет! Если при выполнении измерений обнаружено короткое замыкание или обрыв, следует обратиться за помощью к специалисту.
Последним этапом является выполнение прозвонки мультиметром статора на отсутствие короткого замыкания обмоток. Сопротивление на приборе должно быть приближено к 1.
Мультметры последнего поколения оснащены функцией отправки данных на сматрфон, но стоимость такого аппарата довольно высока
Как прозванивать диодный мост мультиметром
В электронике диодные мосты часто применяются в одном корпусе. Узнать их работоспособность или выявить повреждения можно с помощью обычного тестера.
Перед тем, как прозвонить диодный мост, мультиметр выставляется в режим проверки диода или прозвонки.
Проверка осуществляется в прямом включении. Красный щуп подключается к минусовому выводу, а черный к выводу с надписью АС. Так измеряется пороговое напряжение, которое для кремниевых диодов составляет 400-1000 мВ.
Полезный совет! Чтобы на 100% убедиться в исправности диодного моста проверка происходит в обратном включении. Черный щуп подключается к минусовому выводу, а красный — к плюсовому. На экране мультиметра должно отобразиться значение «1». Это говорит, что в P-N переходе присутствует большое сопротивление, и диоды ток не пропускают.
Таким способом проверяются все диоды моста. Если во время прозвонки диодов на дисплее мультиметра отобразиться нулевое сопротивление или прибор издаст сигнал, это свидетельствует о пробитом элементе внутри диодного моста. При проверке в обратном включении на экране также отобразиться «1». Однако, если и при прямом и обратном включении на дисплее прибора будет высвечиваться единица, это свидетельствует об обрыве, когда диод не проводит ток.
Применения мультиметра при проверке работоспособности или повреждений диодного моста
Прежде чем применять измерительный прибор, необходимо детально изучить инструкцию «Как пользоваться мультиметром», где подробно описаны все возможные манипуляции с тестером. Строго следуя рекомендациям, можно провести все необходимые измерения, которые не выведут прибор из строя и сделают его работу безопасной.
Проверка лямбда-зонда мультиметром: видео инструкция
com/embed/y2kCcVfOagI?enablejsapi=1&autoplay=0&cc_load_policy=0&iv_load_policy=1&loop=0&modestbranding=0&fs=1&playsinline=0&controls=1&color=red&rel=1&autohide=2&theme=dark&» title=»☝ как проверить лямбда зонд без машины❓» allow=»autoplay; encrypted-media» allowfullscreen=»» data-no-lazy=»1″ data-skipgform_ajax_framebjll=»»> Коммерческий электрический цифровой мультиметрАртикул № 1001 418 355 Модель № MS8301A Сохраните это руководство для использования в будущем. Вопросы, проблемы, недостающие детали? Прежде чем вернуться в магазин, позвоните в службу поддержки клиентов Home Depot с 8:00 до 19:00 по восточному стандартному времени, с понедельника по пятницу, с 9:00 до 18:00 по восточному поясному времени, в субботу по номеру Мы ценим доверие и доверие, которое вы приобрели в Commercial Electric, купив этот цифровой мультиметр. Мы стремимся постоянно создавать качественные продукты, предназначенные для улучшения вашего дома. Посетите нас в Интернете, чтобы увидеть всю линейку продуктов, доступных для улучшения вашего дома. Спасибо, что выбрали Коммерческий Электрик! Информация о безопасности Пожалуйста, внимательно прочтите это руководство и обратите внимание на соответствующие стандарты безопасности перед использованием этого прибора. Защита, обеспечиваемая прибором, будет нарушена, если его использовать не так, как указано производителем.
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРЕДУПРЕЖДЕНИЕ: Это руководство содержит информацию и предупреждения, необходимые для безопасной эксплуатации и технического обслуживания счетчика. ПРЕДУПРЕЖДЕНИЕ: Полное соответствие стандартам безопасности может быть гарантировано только при наличии поставляемых измерительных проводов. ВНИМАНИЕ: Перед измерением напряжения щупом убедитесь, что к тестовому гнезду транзистора не подключен электронный элемент. ПРЕДУПРЕЖДЕНИЕ: Измерьте известное напряжение с помощью измерителя, чтобы убедиться, что измеритель работает правильно. Если глюкометр работает ненормально, немедленно прекратите его использование. Защитное устройство может быть повреждено. Если есть какие-либо сомнения, обратитесь к квалифицированному специалисту для проверки счетчика. ВНИМАНИЕ: Когда счетчик подключен к измерительным цепям, не прикасайтесь к неиспользуемым клеммам. ПРЕДУПРЕЖДЕНИЕ. При выполнении подключений подсоедините общий измерительный провод перед подключением измерительного провода под напряжением. При отсоединении отсоедините измерительный провод под напряжением перед отсоединением общего измерительного провода. ПРЕДУПРЕЖДЕНИЕ: Отключите питание цепей и разрядите все высоковольтные конденсаторы перед проверкой сопротивления, целостности цепи, диодов или емкости. ПРЕДУПРЕЖДЕНИЕ: Не измеряйте напряжение выше 600 В в установках категории III. ПРЕДУПРЕЖДЕНИЕ: Не используйте измеритель со снятым корпусом (или частью корпуса). ПРЕДУПРЕЖДЕНИЕ. Будьте осторожны при работе с напряжением выше 60 В постоянного тока или 30 В переменного тока (среднеквадратичное значение). Такие напряжения представляют опасность поражения электрическим током. ВНИМАНИЕ: Никогда не выполняйте измерения сопротивления или целостности цепи в цепях под напряжением. ПРЕДУПРЕЖДЕНИЕ: Не используйте измеритель в среде с взрывоопасным газом, паром или пылью. ВНИМАНИЕ: Если диапазон измеряемого значения неизвестен, убедитесь, что диапазон, первоначально установленный на измерителе, является максимально возможным значением. ВНИМАНИЕ: При ремонте телевизоров или проведении измерений в цепях коммутации питания следует помнить, что импульсы напряжения большой амплитуды в контрольных точках могут повредить измеритель. Использование телевизионного фильтра ослабит любые такие импульсы. ВНИМАНИЕ: Во время измерения прибором не прикасайтесь к неиспользуемой входной клемме. ВНИМАНИЕ: Перед тем, как повернуть переключатель функций/диапазонов А, убедитесь, что щуп разомкнут в измеряемой цепи. ВНИМАНИЕ: Во избежание повреждения амперметра не превышайте максимальные пределы входных значений, указанные в таблицах технических характеристик. ПРИМЕЧАНИЕ. Держите пальцы за защитными кожухами во время измерения. Заявление о соответствии FCC ВНИМАНИЕ: ЭТО УСТРОЙСТВО СООТВЕТСТВУЕТ ЧАСТИ 15 ПРАВИЛ FCC. ПРИМЕЧАНИЕ. ЭТО ОБОРУДОВАНИЕ БЫЛО ПРОТЕСТИРОВАНО И ПРИЗНАНО СООТВЕТСТВУЮЩЕЕ ОГРАНИЧЕНИЯМ ДЛЯ ЦИФРОВЫХ УСТРОЙСТВ КЛАССА B СОГЛАСНО ЧАСТИ 15 ПРАВИЛ FCC. ЭТИ ОГРАНИЧЕНИЯ ПРЕДНАЗНАЧЕНЫ ДЛЯ ОБЕСПЕЧЕНИЯ РАЗУМНОЙ ЗАЩИТЫ ОТ ВРЕДНЫХ ПОМЕХ В ЖИЛОЙ УСТАНОВКЕ. ЭТО ОБОРУДОВАНИЕ ИСПОЛЬЗУЕТ И МОЖЕТ ИЗЛУЧАТЬ ЭНЕРГИЮ РАДИОЧАСТОТ И, ЕСЛИ УСТАНОВКА И ИСПОЛЬЗОВАНИЕ НЕ В СООТВЕТСТВИИ С ИНСТРУКЦИЯМИ, МОЖЕТ СОЗДАТЬ ВРЕДНЫЕ ПОМЕХИ ДЛЯ РАДИОСВЯЗИ. ОДНАКО НЕТ ГАРАНТИЙ, ЧТО НЕ ВОЗНИКНУТ ПОМЕХИ В КОНКРЕТНОЙ УСТАНОВКЕ. ЕСЛИ ЭТО ОБОРУДОВАНИЕ СОЗДАЕТ ВРЕДНЫЕ ПОМЕХИ ПРИЕМУ РАДИО ИЛИ ТЕЛЕВИДЕНИЯ, ЧТО МОЖНО ОПРЕДЕЛИТЬ, ВЫКЛЮЧАЯ И ВКЛЮЧАЯ ОБОРУДОВАНИЕ, ПОЛЬЗОВАТЕЛЮ РЕКОМЕНДУЕТСЯ ПОПЫТАТЬСЯ УСТРАНИТЬ ПОМЕХИ С ПОМОЩЬЮ ОДНОГО ИЛИ НЕСКОЛЬКИХ СЛЕДУЮЩИХ МЕР: ГарантияГАРАНТИЯ: 12 месяцев В течение одного года с даты покупки на данное изделие распространяется гарантия на любые дефекты материала или изготовления. Эта гарантия недействительна, если этот продукт когда-либо использовался при оказании коммерческих услуг или сдавался в аренду другому лицу. Свяжитесь со службой поддержки клиентов по телефону 1-877-527-0313 или посетите сайт www.homedeDot.com. Подготовка к работеОписание продукта
Определения ЖК-дисплея
ХАРАКТЕРИСТИКИ ПРОДУКТА
ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА
Дополнительные характеристики: — Защита от перегрузки: диапазон 200 мВ: 250 В постоянного тока или среднеквадратичное значение переменного тока — Остальные диапазоны: 600 В постоянного тока или среднеквадратичное значение переменного тока ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА
Дополнительные характеристики: — Защита от перегрузки: 600 В постоянного тока или среднеквадратичное значение переменного тока — Диапазон частот: 40-400 Гц — Отклик дисплея: средний отклик (откалиброван в среднеквадратичных значениях синусоиды) ХАРАКТЕРИСТИКИ ПОСТОЯННОГО ТОКА
Дополнительные характеристики: — Защита от перегрузки: F1:FF 10A H 600В, F2:FF 400 мА H 600В, когда измеренный ток больше 2А, время непрерывного измерения не может превышать 2 минут. ХАРАКТЕРИСТИКИ СОПРОТИВЛЕНИЯ
Дополнительные характеристики: — Максимальное напряжение разомкнутой цепи: 2,4 В — Защита от перегрузки: 250 В постоянного тока или среднеквадратичное значение переменного тока ХАРАКТЕРИСТИКИ ДИОДОВ И ЦЕПЕЙ ВКЛЮЧЕНИЯ-ВЫКЛЮЧЕНИЯ
Дополнительные характеристики: Защита от перегрузки: 250 В постоянного тока или среднеквадратичное значение переменного тока ХАРАКТЕРИСТИКИ НАПРЯЖЕНИЯ БАТАРЕИ
Additional Specifications: Overload Protection: F2:FF 400mA Н 600В ОперацияПЕРЕД ПРОВЕДЕНИЕМ ИЗМЕРЕНИЙВНИМАНИЕ: Если измеряемый ток превышает выбранное значение в течение длительного времени, может произойти перегрев, что поставит под угрозу безопасность и работу внутренних цепей. ВНИМАНИЕ: Проверяйте батарейки перед использованием. Если батареи разряжены, на ЖК-дисплее появляется символ батареи. Замените батареи, если на ЖК-дисплее появляется символ низкого заряда батареи. ВАЖНО: Перед измерением установите переключатель функций/диапазонов в положение красного диапазона. 1 Использование режима удержания данныхВ режиме удержания данных счетчик прекращает обновление ЖК-дисплея (A). Для входа и выхода из режима удержания данных: — Нажмите кнопку удержания (F). Это фиксирует ЖК-дисплей (A) на текущем значении, и отображается H. — Нажмите кнопку Hold (F) еще раз, чтобы вернуть счетчик в нормальный режим. 2 Завершение измерения напряжения батареи— Подсоедините черный (H) и красный (G) щупы к разъемам COM (D) и VQmA (C) соответственно. — Поверните переключатель (B) на диапазон батареи (1) и подключите выводы к батарее или нагрузке, которую вы хотите измерить. — Прочтите значение на ЖК-дисплее (А), если подключение выполнено с соблюдением полярности. — ЖК-дисплей (A) отображает 0,00 В при подключении с неправильной полярностью. 3 Завершение измерения напряжения переменного или постоянного тока ПРЕДУПРЕЖДЕНИЕ: Если вы заранее не знаете диапазон измеряемого напряжения, установите переключатель функций/диапазонов в положение максимального диапазона и постепенно переключайтесь на меньшие диапазоны, пока разрешение не станет удовлетворительным. ПРЕДУПРЕЖДЕНИЕ: Если на дисплее отображается OL, это указывает на превышение диапазона измерения. Установите переключатель в более высокий диапазон. ПРЕДУПРЕЖДЕНИЕ: Не измеряйте напряжение выше 600 В во избежание повреждения внутренних цепей. — Установите переключатель (B) в соответствующий диапазон переменного (1) или постоянного (2) напряжения. — Подсоедините черный (H) и красный (G) измерительные провода к разъемам COM (D) и VflmA (C) соответственно. — Подключите измерительные провода (H и G) к измеряемой цепи. — Прочтите значение на ЖК-дисплее (A). Полярность подключения красного измерительного провода (G) будет указана при измерении напряжения постоянного тока. 4 Завершение измерения сопротивления ПРЕДУПРЕЖДЕНИЕ: Если измеряемый резистор превышает максимальное значение выбранного диапазона, на дисплее отобразится OL. Выберите более высокий диапазон. Обычно требуется несколько секунд, чтобы показания стали стабильными при измерении резистора больше 1 МОм. ВНИМАНИЕ: При измерении сопротивления в сети обесточьте измеряемую цепь и разрядите все конденсаторы. — Установите переключатель (B) в нужное положение в сопротивлении (1)(Ω). — Подсоедините черный (H) и красный (G) измерительные провода к разъемам COM (D) и VflmA (C) соответственно. — Подсоедините измерительные провода (H и G) к измеряемой цепи и считайте значение на ЖК-дисплее (A). 5 Выполнение проверки диодовВНИМАНИЕ: Во избежание поражения электрическим током и/или повреждения измерителя отключите питание цепи и разрядите все высоковольтные конденсаторы перед проверкой диодов. — Установить переключатель (В) на диапазон диодов (1) — Подсоедините черный (H) и красный (G) щупы к разъемам COM (D) и VOmA (C) соответственно. — Подсоедините красный щуп (G) к положительному полюсу измеряемого диода, а черный щуп (H) к отрицательному полюсу. Считайте приблизительное прямое падение напряжения на диоде на ЖК-дисплее (A). 6 Завершение измерения непрерывностиВНИМАНИЕ: Во избежание поражения электрическим током и/или повреждения измерителя отключите питание цепи и разрядите все высоковольтные конденсаторы перед проверкой целостности цепи. — Установите поворотный переключатель (B) в положение непрерывности цепи (1). — Подсоедините черный (H) и красный (G) измерительные провода к разъемам COM (D) и VΩmA(C) соответственно. — Соедините выводы параллельно с двумя точками измеряемой цепи. Если сопротивление между двумя точками меньше 100 Ом, сработает встроенный зуммер. Это указывает на непрерывность между двумя точками. 7 Выполнение измерения постоянного тока ПРЕДУПРЕЖДЕНИЕ: Если вы не знаете заранее диапазон измеряемого тока, установите переключатель функций/диапазонов в положение максимального диапазона. Затем постепенно переходите к меньшему диапазону, пока не достигнете удовлетворительного диапазона. ПРЕДУПРЕЖДЕНИЕ. Если на дисплее отображается «OL», это указывает на превышение диапазона измерения. Установите переключатель на более высокий диапазон. ПРЕДУПРЕЖДЕНИЕ. Символ предупреждения рядом с датчиком указывает, что максимальный входной ток составляет 200 мА или 10 А, в зависимости от вставленного разъема. Перегрузка по току приведет к перегоранию предохранителя. — Отключить питание измеряемой цепи. Разрядите все высоковольтные конденсаторы. — Установите переключатель (B) в нужное положение (1). — Подсоедините черный щуп (H) к клемме COM (D), а красный щуп (G) к разъему VΩmA (C) до 200 мА. — Разорвать проверяемый путь цепи. Подсоедините черный щуп (H) к отрицательной стороне разрыва. — Подсоедините красный щуп (G) к положительной стороне разрыва. — Включите питание измеряемой цепи, а затем прочитайте ЖК-дисплей (A). — Отключить питание измеряемой цепи и разрядить все высоковольтные конденсаторы. — Отсоедините измерительные провода и восстановите измеренную цепь. Техническое обслуживаниеПРЕДУПРЕЖДЕНИЕ: Прежде чем открыть счетчик, всегда отключайте его от всех источников электрического тока и убедитесь, что вы не заряжены статическим электричеством, которое может разрушить внутренние компоненты. ПРЕДУПРЕЖДЕНИЕ: Когда вы открываете измеритель, помните, что некоторые внутренние конденсаторы могут сохранять опасный уровень напряжения даже после выключения прибора. ПРЕДУПРЕЖДЕНИЕ: Любая регулировка, техническое обслуживание или ремонт счетчика, когда он находится под напряжением, должен выполняться квалифицированным электриком. ВНИМАНИЕ: Если глюкометр не будет использоваться в течение длительного времени, извлеките батарею и не храните глюкометр в условиях высокой температуры или высокой влажности. 9Дополнительную информацию см. ПРЕДУПРЕЖДЕНИЕ: Замените батарею, когда на ЖК-дисплее появится символ батареи A. Чтобы /\ избежать неправильных данных, которые могут привести к поражению электрическим током или травме. ПРЕДУПРЕЖДЕНИЕ: Не смешивайте старые и новые батарейки. Не смешивайте щелочные, стандартные (угольно-цинковые) или перезаряжаемые (nl-cad, nl-mh и т. д.) батареи. Убедитесь, что счетчик выключен. Отсоедините черный и красный измерительные провода и/или любые разъемы от клемм на измерителе. Используйте отвертку, чтобы отвинтить и снять крышку батарейного отсека, расположенную на задней стороне глюкометра. Если вы заменяете предохранитель, отвинтите винты на четырех углах задней панели измерителя. Удалите использованные батареи или поврежденный предохранитель. — Замените двумя батареями AAA 1,5 В или F1:FF 10 Ач 600 В; F2:FF 400 мАч 600 В — Установите на место крышку аккумуляторного отсека или всю заднюю часть и закрепите винтами. ЗАМЕНА ИЗМЕРИТЕЛЬНОГО ПРОВОДАЕсли изоляция проводов повреждена, замените измерительные провода. Сменные измерительные провода должны соответствовать спецификациям производителя (стандарт EN 61010-031, 600 В CAT III 10 A или выше). Уход и очистка— Периодически протирайте корпус влажной тканью с мягким моющим средством. — Не используйте абразивы или растворители. — Грязь или влага на клеммах могут повлиять на показания. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Перед использованием глюкометра рекомендуется внимательно прочитать и понять данное руководство по эксплуатации.
ЭКСПЛУАТАЦИЯ ПОДЛЕЖИТ СЛЕДУЮЩИМ ДВУМ УСЛОВИЯМ: (1) ЭТО УСТРОЙСТВО НЕ МОЖЕТ СОЗДАВАТЬ ВРЕДНЫХ ПОМЕХ И (2) ЭТО УСТРОЙСТВО ДОЛЖНО ПРИНИМАТЬ ЛЮБЫЕ ПОЛУЧАЕМЫЕ ПОМЕХИ, В ТОМ ЧИСЛЕ ПОМЕХИ, КОТОРЫЕ МОГУТ ВЫЗВАТЬ НЕЖЕЛАТЕЛЬНУЮ РАБОТУ.Manualls
1
. Инструкции по эксплуатации продуктов Bender содержат полную информацию о работе продуктов Gardner Bender. Gardner Bender предлагает бесплатные руководства по эксплуатации для большинства моделей.Ручные направляющие для гибки
| Описание | Ссылка | |
|---|---|---|
| Руководство по прибыльной гибке | руководство | |
| Ручные гибочные станки Руководство по эксплуатации | руководство | |
| Руководство по изгибу серии 960 | руководство | |
| Направляющая для ручного изгиба | руководство |
Инструкции по изгибу кабелепровода
| Описание | Ссылка | |
|---|---|---|
| Все инструкции к насосам | руководство | |
| Инструкции для серии B400 | руководство | |
| B2000 (серия E) Инструкции | руководство | |
| B2000 (серия F) Инструкции | руководство | |
| B2000 (серия G) Инструкции | руководство | |
| B2000 (серия G) (старый) Инструкции | руководство | |
| B2000 (серия J) Инструкции | руководство | |
| B2555 (Серия F) Инструкции | руководство | |
| BE400 (серия F) Инструкции | руководство | |
| Инструкции по вставке зубьев башмака для гибки | руководство | |
| Инструкции по переоборудованию BF90 | руководство | |
| BMK3 Инструкции | руководство | |
| Инструкции для серии BOS | руководство | |
| Инструкции для CS400 | руководство | |
| Инструкции по электронасосам | руководство | |
| HotBlanket Инструкции | руководство | |
| Mini Eegor Инструкции | руководство | |
| Инструкции по заглушкам из ПВХ | руководство | |
| Инструкции для SideWinder | руководство | |
| Насосы Titan (1_125 л. с.) Инструкции | руководство |
Датчики
| Описание | Ссылка | |
|---|---|---|
| GET-4110K Wire Tracker Многоцелевой инструмент для отслеживания проводов | руководство | |
| GET-4220K Многоцелевой сетевой трекер | руководство | |
| GVD-3504 Бесконтактный детектор напряжения с предупреждением о цепи | руководство | |
| ГВД-3505 Провод под напряжением | руководство | |
| РКТ-10, РКТ-20, РКТ-21 Ножи электромонтажные | руководство |
Тестеры
| Описание | Ссылка | |
|---|---|---|
| 66618 Автомобильный монитор | руководство | |
| FPE-20T Съемник предохранителей и тестер целостности цепи | руководство | |
| Тестер аккумулятора GBT-500A | руководство | |
| GCT-3304 Тестер непрерывности для тяжелых условий эксплуатации | руководство | |
| Тестер цепи с двумя датчиками GET-3100 | руководство | |
| GET-3202 Низковольтный тестер цепи с двумя датчиками | руководство | |
| GET-3206 6-контактный тестер цепи | руководство | |
| GET-3213 Трехсторонний тестер напряжения для тяжелых условий эксплуатации | руководство | |
| GFI-3501 Тестер розеток замыкания на землю и анализатор цепей | руководство | |
| GRT-3500 Тестер розеток и анализатор цепей | руководство | |
| Тестер напряжения соленоида GVT-392 | руководство | |
| Измеритель мощности PM3000 | руководство | |
| Измеритель мощности PM3100 PRO | руководство | |
| Тестер анализатора выходных цепей HGT 6520 Stop Shock II GFCI | руководство | |
| Бытовой тестер TK-5HCN | руководство | |
| Тестер VD7504GFI DualCheck 2-в-1 | Английский | |
| Тестер VD7504GFI DualCheck 2-в-1 | Испанский | |
| Тестер VD7504GFI DualCheck 2-в-1 | Французский | |
| Световой тестер VD7500LB | руководство |
Инструкции по ловле кабелепровода
| Описание | Ссылка | |
|---|---|---|
| 1105A Инструкции | руководство | |
| B45 B60 BV208DA Инструкции | руководство | |
| B4500K B60 BV208DA Инструкции | руководство | |
| Инструкции BF150 | руководство | |
| BV208D Инструкции | руководство | |
| Инструкция по ловле CO2 | руководство | |
| CP8K Инструкции | руководство | |
| Инструкции по использованию веревки CP8K | руководство | |
| CP10K Инструкции | руководство | |
| CP80 Инструкции | руководство | |
| CP2000 Инструкции | руководство | |
| CP2000 (старый) Инструкция | руководство | |
| Инструкции для серии CP | руководство | |
| HH-113 Инструкции | руководство | |
| JO21112 Инструкции | руководство | |
| WCW-10 Инструкции | руководство | |
| Инструкции WSP-115 | руководство |
Инструкции по изготовлению отверстий
| Описание | Ссылка | |
|---|---|---|
| Инструкции по гидравлическому KO | руководство | |
| KC3540 Инструкции | руководство | |
| KKT316 Инструкции | руководство | |
| Инструкция по эксплуатации серии КОР | руководство | |
| Slug-out 90 Инструкции | руководство | |
| SP3500 Инструкции | руководство |
Мультиметры
| Описание | Ссылка | |
|---|---|---|
| GCM-221 Мультиметр с автоматическими клещами | руководство | |
| GCM-500 Ручной мультиметр с клещами | руководство | |
| GDT-311 Ручной мультиметр с 3 функциями (новый стиль) | руководство | |
| GDT-311 Ручной мультиметр с 3 функциями (старый стиль) | руководство | |
| GDT-3190 Ручной 4-функциональный мультиметр (новый стиль) | руководство | |
| ГДТ-3190 Ручной 4-функциональный мультиметр (старый стиль) | руководство | |
| Автоматический мультиметр GDT-3200 (новый стиль) | руководство | |
| Автоматический мультиметр GDT-3200 (старый стиль) | руководство | |
| GMT-318 6-функциональный аналоговый мультиметр | руководство | |
| GMT-319 7-функциональный аналоговый мультиметр | руководство | |
| SPR300+ Вольт-Ом-Амперметр переменного тока с защелкой | руководство | |
| WIC-100 WiFi Инспекционная камера Руководство по эксплуатации | руководство |
Руководства по продуктам | Amprobe
Загрузка руководств пользователя
Чтобы загрузить копию руководства пользователя для вашего продукта, выберите номер модели в меню ниже. Для загрузки и отображения этих файлов вам потребуется установленный на вашем компьютере Adobe Acrobat Reader®. Если на вашем компьютере его еще нет, щелкните эту ссылку, чтобы загрузить бесплатную копию Acrobat Reader®. Чтобы узнать о других ресурсах, доступных для вашего продукта, перейдите на страницу Ресурсы вкладка для каждого продукта.
| Руководство по эксплуатации профессионального цифрового мультиметра 30XR-A |
| Руководство по эксплуатации профессионального цифрового мультиметра 33XR-A |
| Руководство по эксплуатации профессионального цифрового мультиметра 34XR-A |
| 38XR-A Руководство |
| Руководство по компактным цифровым мультиметрам 5XP-A, 15XP-A и 35XP-A |
| A-1000 True-RMS WAVEFORM Накладной преобразователь Руководство |
| Датчик переменного тока A400 Руководство по эксплуатации |
| A-47CL Energizer Руководство |
| Руководство по поиску повреждений оболочки A-5000 |
| Цифровой клещевой амперметр AC1000, руководство по эксплуатации |
| Токоизмерительные клещи AC50A Руководство |
| Руководство по эксплуатации галогенного течеискателя AC5500 |
| Руководство по эксплуатации вакуумного течеискателя AC-6500 |
| Руководство по мультиметру с токоизмерительными клещами AC68C |
| Руководство по эксплуатации мультиметра с клещами AC71B |
| Руководство по эксплуатации мультиметра с цифровыми клещами переменного тока AC75B |
| Руководство по электронной вакуумной системе AC9100V |
| Руководство по эксплуатации омметра ACD-1, ACD-2, ACD-3 и ACD-4 |
| Руководство по эксплуатации омметра ACD-10 |
| Руководство по суперомметру ACD-10 |
| Руководство по суперомметру ACD-10H |
| Руководство по токоизмерительным клещам ACD-10-Pro и ACD-10-TRMS-Pro |
| Руководство по мультиметрам с клещами ACD-10-TRMS-PLUS и ACD-10-PLUS |
| Руководство по эксплуатации омметра ACD-10-ULTRA, ACD-10H ULTRA и ACD-10-TRMS |
| Руководство по эксплуатации омметра ACD-11 |
| Руководство по эксплуатации омметра ACD-12 и ACD-12H |
| Токоизмерительные клещи ACD-14 PRO TRMS Руководство |
| ACD-14 Технический зажим ручной |
| Руководство по эксплуатации мультиметра с клещами ACD-14-FX и ACD-14-TRMS-FX |
| Руководство по мультиметрам с клещами ACD-14-PLUS и ACD-14-TRMS-PLUS |
| Руководство по эксплуатации мультиметров ACD-15-PRO и ACD-15-TRMS-PRO |
| Руководство по токоизмерительным клещам ACD-16-PRO, ACD-16-TRMS-PRO и ACD-40PQ |
| Руководство по токоизмерительным клещам ACD-16-PRO, ACD-16-TRMS-PRO и ACD-40PQ (на испанском языке) |
