El мультиметро, полимер o тестер Это очень полезный инструмент для многих автомехаников. Если не вдаваться в подробности, то это то, что используется, чтобы узнать, в хорошем ли состоянии аккумулятор или получает ли тот или иной элемент автомобиля ток.

В Actualidad Motor вы найдете большое количество руководств по стилю «сделай сам». Поэтому здесь мы также объясняем как пользоваться мультиметром, так как вам будет полезно немного углубиться в любая проверка или ремонт что ты хочешь делать

Индекс

• 1 Видео о том, как пользоваться мультиметром
• 2 Проверить автомобильный аккумулятор
• 3 Как пользоваться мультиметром для измерения напряжения (В)
• 4 Как использовать мультиметр для измерения интенсивности (A)
• 5 Как использовать мультиметр для измерения сопротивления (Ом)
• 6 Как использовать мультиметр для измерения непрерывности
• 7 Как пользоваться цифровыми и аналоговыми мультиметрами
• 8 Как узнать, какой номер выбрать
• 9 Мультиметры с зажимом типа «крокодил» или измерительные провода

Видео о том, как пользоваться мультиметром

Проверить автомобильный аккумулятор

Начнем с рассмотрения очень частой операции, связанной либо с тем, что батарея приближается к конец срока службы или длительное время с остановленным автомобилем. Аккумулятор разряжается постепенно, без Генератор есть шанс загрузить его снова.

Поскольку свинцово-кислотные аккумуляторы очень плохо разряжаются почти полностью, они могут стать непригодными для использования. В следующем видео вы можете увидеть, как проверить аккумулятор мультиметром:

Как видите, это очень простые и безопасные шаги, если вы неукоснительно им следуете. Речь идет об измерении напряжения батареи, когда она была должным образом заряжена. Поэтому также объясняется, как проверить генератор непосредственно перед этим. Это исключает, что проблема в том, что он не способен заряжать аккумулятор.

Подпишитесь на наш Youtube-канал

Также мы письменно рассказываем, как проверить это самостоятельно мультиметром. Это очень дешевое устройство и шаги, которым нужно следовать, очень просты:

1. Первое, что вам нужно сделать, это подготовить мультиметр для этой конкретной операции:
   •  Выберите диапазон измерения в 20 В постоянного тока. На мультиметрах этот тип тока обычно обозначается буквой V, за которой следует длинная черта с пунктирной линией под ней. Также с буквами DCV, что означает напряжение постоянного тока.
   •  Вы увидите, что мультиметр имеет несколько разъемов, куда вставляются кабели. Для проверки автомобильного аккумулятора необходимо поставить кабель негр в общей дыре(COM) И красный провод в отверстие для вольт (V). В нашем вольтметре указано VOHz, то есть тот, который используется для измерения напряжения, сопротивления или тока. Хотя их можно сгруппировать и по другим признакам. Для вас важно то, что вы поставили В.
2. Теперь пришло время подготовить автомобиль, потому что аккумулятор должен быть заряжен, чтобы увидеть его реальное состояние. В противном случае может показаться, что он испорчен, когда он разряжен лишь частично. Для этого вам придется объехать с автомобилем около 20 минут. Чтобы быть в безопасности, лучшее, что вы можете сделать, это довести постоянную скорость до 2.000 или 2.500 об/мин.
3. Что-то, что многие люди склонны забывать, это то, что вы должны разрядите аккумулятор немного перед измерением. Вы можете подождать около часа, но если вы не хотите так долго, достаточно включить свет на минуту или две при выключенном двигателе. Это исключает ошибочные результаты теста, который вы собираетесь делать дальше.
4. Выключите любое устройство которые вы включили в автомобиле на предыдущем шаге. Откройте капот и найдите аккумулятор.
5. Теперь пришло время начать пользоваться мультиметром. положить зажимы типа «крокодил» или измерительные провода, соприкасающиеся с клеммами аккумулятора. Как всегда, соблюдая полярность: черный — это минус, и он должен подключаться к отрицательной клемме, а красный, то есть положительный, должен подключаться к положительной клемме аккумулятора. Предупреждение: убедитесь, что они полностью касаются металла. Если есть грязь или клеммы сульфатированы, измерение может быть неточным.
6. На экране вольтметра появится значение, которое поможет вам узнать состояние батареи:

• Если батарея находится в хорошее состояние, должен выйти между 12В и 13В. Хотя он будет в идеальном состоянии только если будет ближе к 13 В.
• когда все закончится потеря работоспособностичисло будет очень близко к 12В.
• да отметка менее 12В, состояние батареи уже начинает плохой.
• В том случае, если уже приближается к 10 В, это означает, что батарея в
  очень плохие условия и, скорее всего, вам придется его изменить.

Если вы хотите углубиться в тему, вы можете взглянуть на следующую статью:

Теме статьи:

Как проверить автомобильный аккумулятор и генератор

Как пользоваться мультиметром для измерения напряжения (В)

Правда в том, что мультиметр используется не только для проверки состояния батареи. Это также ключ к обнаружению неисправностей, если они связаны с электричеством. Измерение напряжения электрического тока производится, например, при Указатель уровня топлива не работает, когда рог сломан или даже в проблемах, влияющих на работу двигателя, таких как Датчик массового расхода воздуха измеряет неправильно.

Для измерения текущего напряжения мультиметром необходимо выполните несколько шагов очень похоже на проверку батареи.

1. Настройте тестер правильно.
   То есть надо учитывать, работает он с постоянным или переменным током и какое напряжение ожидается. Если вы собираетесь измерять, например, ток, поступающий на автомобильный гудок, нормально, если это постоянный ток и 12 В. Поэтому вы должны настроить его в положении 20 В области, отмеченной буквой V, за которой следует длинной линией с другим миганием внизу (или DCV). Если вы собираетесь измерять переменный ток, который питает, например, систему освещения, вы должны поместить мультиметр в область, отмеченную буквой V∼. Хотя это также может быть обозначено аббревиатурой ACV, что расшифровывается как напряжение переменного тока.
2. Затем необходимо разместить клеммы, наконечники или зажимы. мультиметра таким образом, чтобы они касались проводов, на которых должен быть ток. Например, провода, ведущие к автомобильному гудку, или контакты на патроне лампочки (проблемы с фарами).
   Всегда соблюдайте положительную и отрицательную полярность, хотя во многих случаях вы найдете только положительный кабель, а отрицательный или нейтральный — это листовой металл автомобиля.
   В случае, если он нуждается в активации, не забудьте включить указанное устройство. Например, нажмите кнопку звукового сигнала, чтобы увидеть, есть ли напряжение.
3. Как только это будет сделано, вы сможете увидеть, получает ли он электричество или нет. к рассматриваемому элементу автомобиля, потому что на экране появится значение. Кроме того, поскольку вы используете мультиметр, вы сможете узнать силу тока, который достигает его. Если он меньше или больше указанного, вы уже знаете, почему указанное устройство работает некорректно.

Как использовать мультиметр для измерения интенсивности (A)

Как следует из названия, мультиметр можно использовать для измерения различных электрических величин. Другими словами, помимо того, что он является вольтметром (предыдущий случай), он также может работать как амперметр для измерения силы тока. Это делается, например, для проверки наличия у автомобиля аномального потребления электроэнергии. Для измерения интенсивности шаги несколько отличаются:

1. Настройте мультиметр. Выберите постоянный или переменный ток и ожидаемую силу тока (А). Если вы собираетесь измерять, например, аномальное потребление электроэнергии аккумуляторной батареей при выключенном автомобиле, то это постоянный ток и 10 А (Ампер). В зависимости от мультиметра это значение может быть 20 А, 30 А, 40 А и т.д. 5 А или меньше может быть слишком мало. Черный кабель идет к COM-порту, а красный кабель должен идти к порту мультиметра, который показывает это значение. Недостаточно просто выбрать соответствующий режим на экране или колесе выбора. Например, в мультиметре на изображении выше это будет тот, который говорит 10 А.
2. Затем необходимо разместить клеммы, наконечники или зажимы. мультиметра таким образом, чтобы они касались проводов, на которых должен быть ток. Однако, в отличие от напряжения (В), для тока (А) необходимо разомкнуть цепь, чтобы получить правильное значение. Например, в том же примере проверки потребления электроэнергии вы должны отсоединить отрицательный кабель от автомобильного аккумулятора и надеть зажим или наконечник на клемму, а другой — на свободный кабель. Это заставляет ток проходить через мультиметр, чтобы он мог хорошо измерять.
3. Как только это будет сделано, вы сможете увидеть, сколько силы тока проходит для указанной электрической цепи. В следующий видео Мы покажем вам, как проверить ненормальное потребление электроэнергии, чтобы у вас хороший пример того, как использовать мультиметр для измерения силы тока:

Как использовать мультиметр для измерения сопротивления (Ом)

Измерение сопротивления также является элементом Полезно для ремонта автомобиля после поломки или других электромонтажных работ.. Хорошим примером этого является проверка бобина де энсендидо. Его сопротивление обычно колеблется от 3 до 5 Ом для систем зажигания с прерывателем и от 0,3 до 1 Ом для электронных катушек зажигания. Значения вне этих диапазонов будут указывать на неисправность.

Шаги по использованию мультиметра для измерить электрическое сопротивление являются:

1. Как всегда, вы должны настроить мультиметр для выполняемой вами операции. В данном конкретном случае необходимо выбрать одно из значений в зона сопротивления, что обозначается заглавной греческой буквой омега (Ω). Каждая операция будет иметь соответствующее значение, но вернемся к примеру с проверкой катушки: вы должны выбрать 200 Ом. Как мы уже говорили вам ранее, значения, которые они вам дадут, очень низкие, и вы должны выбрать наименьший диапазон.
2. поместите провод черный в общем соединении (COM) который тоже черный и кабель красный в котором он ставит VOHz (роха).
3. После того, как сделано, Вы должны поместить зажимы или тестовые провода мультиметра, где это требуется: выводы, соответствующие выводы катушки и т. д.
4. В тот момент даст вам электрическое сопротивление проводников, несущих заряд. Поэтому, где бы вы их ни разместили, это даст вам значение, которое должно находиться в допустимых пределах. Например, от 0,3 до 1 Ом от катушки зажигания, или если вы измеряете сопротивление жгута проводов, оно должно быть около 0,01 Ом.

Как использовать мультиметр для измерения непрерывности

Эта функция мультиметра очень полезна для обнаружения предохранители литые, нарезанные катушки, плавленые нагреватели, так далее. Короче говоря, это измерение, позволяющее узнать, прерваны ли соединения электрической цепи. Важное замечание: никогда не используйте его в цепях под напряжением, потому что вы можете повредить мультиметр. То есть никогда в батареях, генераторах, заряженных конденсаторах, проводке, где есть напряжение и т. п.

Чтобы проверить непрерывность, вам просто нужно следовать следующие шаги:

• Правильная настройка мультиметра: выбирает функцию непрерывности, которая обычно обозначается символом динамика или стрелкой с вертикальной чертой на конце.
• поместите провод черный в общем соединении (COM) и провод красный в связи VOHz.
• Убедитесь, что что вы не собираетесь выполнять этот тест на чем-либо, что находится под напряжением.
• Поместите зажимы или наконечники в контакт с цепью, металлические вкладки или любой терминал, на котором вы хотите провести тест. Если есть непрерывность, прозвучит звуковой сигнал, если нет, счетчик будет молчать. уведомление: если сопротивление высокое (выше 30 Ом) тоже не подаст звуковой сигнал.

В следующий видео вы можете увидеть, как мультиметр реагирует, когда он обнаруживает непрерывность и когда он не обнаруживает ее или сопротивление слишком велико:

Как пользоваться цифровыми и аналоговыми мультиметрами

Как вы, возможно, заметили, как при проверке состояния батареи, так и в других вопросах, связанных с током, мы упомянули мультиметр экран. Что это значит? Интернет. В них вы просто выбираете режим, который хотите выбрать, и появляются цифры, указывающие на соответствующее значение.

Вы увидите, что в большинстве этих мультиметров, мультиметров или тестеров выбор осуществляется с помощью поворотная ручка. Однако это не всегда так просто. Есть такие, в которых нужно войти в меню конфигурации или Режим и выбрать каждый из параметров. В любом случае дополнительные сложности минимальны и вы без проблем справитесь с ними, следуя инструкции. Важно то, что вы знаете, для чего предназначена каждая опция.

В случае аналоговые мультиметры, выбор всегда будет с поворотная ручка. Его маленькая особенность в том, что он имеет только один игла, которая отмечает определенный уровень и куча разных весов за ним. Чтобы избежать ошибок, убедитесь, что вы всегда смотрите на правильную шкалу. Иными словами, если вы проверяете сопротивление, обозначенное греческой буквой Ω в диапазоне 200, не запутайтесь и посмотрите на напряжение (V).

Как узнать, какой номер выбрать

Зная, как выбрать напряжение, сопротивление, ампер, непрерывность и т. д., вы сделали половину работы. Однако вы также должны знать, какое значение выбрать из этих вариантов. Ответ наименьшее число, превышающее ожидаемое значение. Например: если мы ожидаем около 12 В от батареи, мы должны выбрать 20 В, что является наименьшим вариантом, превышающим 12 В.

Если мы выберем вариант, который ниже ожидаемого значения, мультиметр не будет отображать данные на экране. Например, если мы выбираем 200 В на поворотной ручке или на экране, но собираемся измерять в бытовой вилке на 240 В, мультиметр не сможет измерить то, что мы ему подаем.

Если мы выберем вариант слишком большой для того, что мы собираемся измерить, мультиметр будет плохо измерять или даже не будет предлагать данные, в зависимости от того, что мы выбрали.

Теме статьи:

Как зарядить автомобильный аккумулятор: зарядное, ремонтное или стартерное

Мультиметры с зажимом типа «крокодил» или измерительные провода

Если ваш мультиметр имеет обе опции, тем лучше.. Las пинцет больше подходят для таких проверок, как автомобильный аккумулятор, просто для удобства, что они остаются фиксированными. Хотя вы также можете использовать типовые тестовые провода, которые имеют некоторые острые металлические шипы. Единственная разница будет заключаться в том, что вам придется поддерживать мультиметр где-то в моторном отсеке и обеими руками прикасаться этими наконечниками к клеммам.

Вы должны выбрать подходящий мультиметр в соответствии с проверками, которые вы собираетесь делать с автомобилем. Если чек находится в очень узком месте, например, в слоте реле, пинцет вам не поможет, потому что он не подходит. Для этих операций есть тестовые кабели, для которых есть даже кончики разной толщины.

Изображения 1, 3, 5 и 6 — Гарет Халфакри, Пол Шульц, Себастьян Влошек, Артур Беккер Симойнс

Как пользоваться индикаторной отверткой и мультиметром для определения фазы и ноля?

Во время проведения электромонтажных работ, например, при подключении розеток и выключателей, приборов освещения и прочего, требуется определить фазу и ноль. Одним из самых популярных и удобных способов для определения фазы и ноля является использование индикаторной отвертки. И не зря ее называют главным инструментом электрика.

На первый взгляд это обычная отвертка. Однако, это далеко не так.





Итак, как определить фазу и ноль индикаторной отверткой?

• Перед тем, как начать работу с индикаторной отверткой, нужно отключить автомат, который питает данную линию электропроводки.
• Зачистите концы необходимых Вам проводов (около 1,5 см изолирующего материала).
• Разведите провода в разные стороны. Это нужно для того, чтобы не произошло короткое замыкание, когда Вы включите автомат.
• Включите автомат. Зажмите отвертку между двумя пальцами (средним и большим), не дотрагиваясь до оголенной части жала инструмента. Указательный палец должен находиться на металлическом наконечнике с противоположной стороны отвертки.
• С помощью плоского конца индикатора проводится определение фазы или ноля. Поочередно подведите отвертку к зачищенным концам проводов.
• При касании прибором фазы светодиод на индикаторной отвертке загорится.

Принцип работы на примере определения фазы в розетке.

Шаг первый.

Шаг второй.



Сейчас мы рассмотрели принцип работы отвертки с интегрированной лампой. Она  наиболее популярна и доступна каждому, благодаря своей невысокой стоимости.



Также в настоящее время есть более модернизированные модели индикаторной отвертки.



Индикаторная отвертка со встроенной батарейкой.



Это уже улучшенная модель вышеописанной индикаторной отвертки. Она не только может определять фазу и ноль, а еще и найти обрыв в цепи, выявить минус и плюс в машине.



Тестер с ЖК-экраном и электронным блоком.

Такой тестер используется для определения текущего напряжения в диапазоне от 12 В до 220 В. Отметим, что погрешность измерения такого прибора велика, но в ряде случаев приблизительная оценка величины напряжения может быть очень полезна. Некоторые модели также могут помочь найти проводку, скрытую за нетолстым слоем штукатурки.



Как пользоваться мультиметром для определения фазы и ноля?



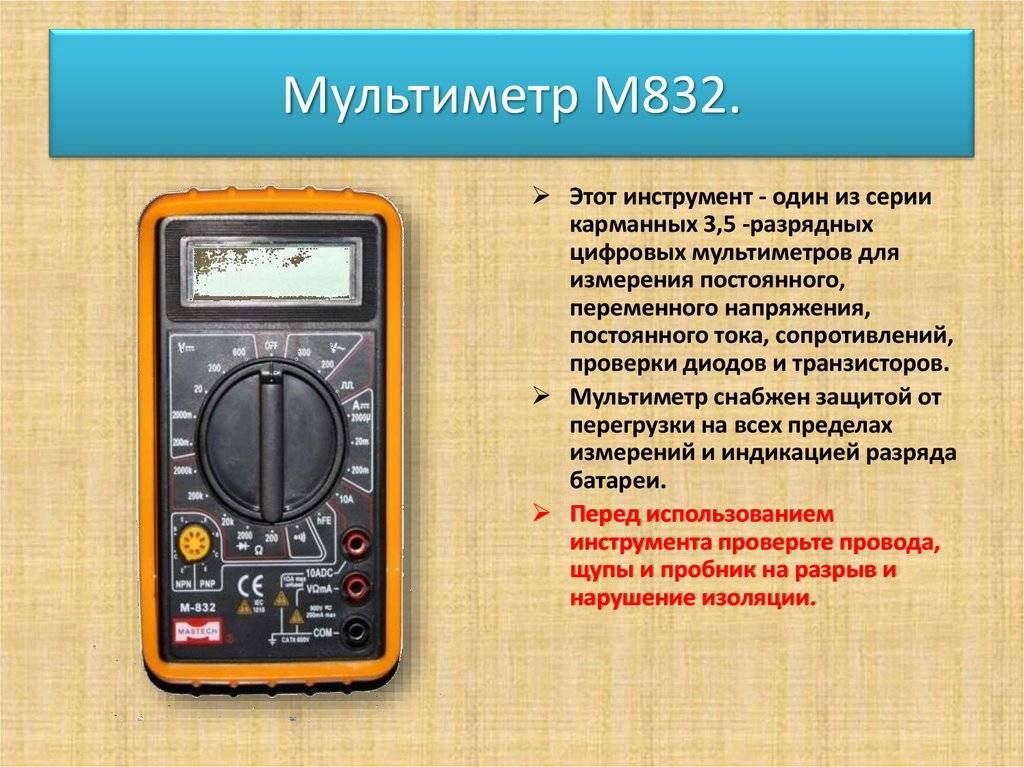

Мультиметр  –  это комбинированный прибор для электрических измерений, в котором есть достаточно большое количество функций: омметр, амперметр, вольтметр.





Использование мультиметра позволяет не только определять фазу и ноль, но также измерить на участке электрической  цепи ток, напряжение, сопротивление, найти поврежденный участок цепи.

Прибор имеет дисплей, а также переключатель. Вокруг переключателя находятся восемь секторов.

На нем имеются два сектора, значения которых важно знать:

• ACV – для переменного напряжения.
• DCV – для постоянного напряжения.



В комплекте с мультиметром Вы обнаружите два измерительных щупа  –  черный и красный.  Черный щуп необходимо подключить в нижнее гнездо с маркировкой «COM», а вот красный, в зависимости от замеров, вставить нужно в среднее или верхнее гнездо.

Самое главное и достаточно важное отличие работы индикаторной отвертки от мультиметра в том, что найти фазу с помощью отвертки легко, а вот уже различить землю или ноль не представляется возможным.

Для начала работы с мультиметром нужно произвести все те же действия, что и с индикаторной отверткой.

• Отключите напряжение электрической сети. Зачистите концы необходимых Вам проводов. Разведите провода в разные стороны и только тогда включите автомат.
• На приборе выберите измерительный предел ПЕРЕМЕННОГО напряжения (ACV) выше 220 В. Как правило, это отметка 750 В.
• Как Вы уже читали выше, на приборе имеется три гнезда. Красный необходимо вставить в гнездо для измерения напряжения. Оно обозначено латинской буквой «V».
• С помощью красного щупа коснитесь  зачищенных проводов.  Если Вы видите небольшое значение напряжения на экране (до 20 В), значит, Вы нашли фазный провод.

В случае отсутствия показаний на экране при касании щупом можно понять, что это ноль.



Как определить землю с помощью мультиметра?



• Для этого необходимо зачистить небольшой кусочек площади на батарее или трубе.
• Черный щуп вставляем в гнездо «СOM», а красный –  в гнездо «V».
• Устанавливаем прибор в режим «АСV», значение должно быть выставлено на 200В.
• Одним щупом необходимо дотронуться до зачищенного Вами ранее места, а вторым коснуться проводника.
• Если на экране появилось значение в диапазоне 150-220 В, значит, это фазный провод.
• Если же Вы увидели 5-10 В, Вы нашли нулевой провод.
• А если на экране не появились никакие значения, этот проводник является землей.



Как проверить правильность своих измерений?

Оставьте на каждом из трех проводов цветовую маркировку для Вашего удобства. Отметьте для себя, какой у Вас, каким проводом является.

Прикоснитесь  одновременно двумя щупами к фазному и нулевому проводам. На экране в этот момент должно появиться значение 220 В. А вот фазный провод и земля вместе покажут меньшее показание (от 1 до 10 В).

Пример использования мультиметра для определения фазы в розетке.

Вставляем черный и красный щупы в розетку.



Смотрим на полученное значение на дисплее. Обратите внимание на то, как выставлены значения на нашем мультиметре.



Также стоит помнить важные правила по использованию мультиметра, а именно:

1. Нельзя пользоваться мультиметром во влажной среде!
2. Нельзя использовать мультиметр с поврежденными щупами!
3. Когда Вы проводите замеры, нельзя переставлять уже выставленные на мультиметре значения!



Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: «сайт 220.ru».

Электрические тестеры

для профессионалов и любителей — основы электротехники

Электрические тестеры — это устройства, которые измеряют или обнаруживают наличие различных параметров в цепи, таких как напряжение, протекание тока и т. д. Они бывают разных типов в зависимости от их функциональности. В то время как одни устройства проверяют реальную цепь, другие используются для проверки батарей, розеток и т. д. Многие из этих устройств также многофункциональны. Также называемые мультиметрами, они имеют различные режимы, которые позволяют им проверять несколько параметров с помощью всего одного устройства. Компания Electrical Basics предлагает электрические тестеры различных типов, удовлетворяющие требованиям любого профессионального электрика или инженера. Мы предлагаем тестеры электрических цепей различных конфигураций и функций; например, некоторые из них специально разработаны для профессионального использования, в то время как другие являются экономичными инструментами для вашего домашнего набора.

Показано из (1 страница)

Показать :

Сортировать по :

Имя (A — Z)Имя (Z — A)Цена (Низкая — Высокая)Цена (Высокая — Низкая)Рейтинг (Самый низкий)Рейтинг ( Высшее)

Нагрузочный тестер AmWatt Appliance — тестер силы тока и мощности

$69. 00

Тестер батареи — для дома и рабочего места

3,75 доллара США

Тестер аккумуляторов — профессиональный

10,95 долларов США

Тестер цепи — экономичный

1,9 доллара США5

Тестер цепи/отвертка

1,95 доллара США

Тестер цепей, 4-сторонний

3,95 доллара США

Тестер непрерывности

3,15 доллара США

Электрический бесконтактный детектор тока

$8,55

Тестер розеток GFCI

$8,75

Тестер розеток GFCI — 5 шт.

в упаковке

39,90 долларов США

Тестер розетки

4,88 доллара США

Volt Snooper, Бесконтактный детектор напряжения

$19.00

Тестер напряжения/обрыва цепи — соленоид

$14,75

Типы и характеристики электрических тестеров, которые мы предлагаем

Как уже упоминалось, предлагаемые нами тестеры электрических цепей различаются по своим характеристикам и функциям. Вот некоторые типы и общие полезные функции наших электрических тестеров.

1) Тестер нагрузки бытовой техники: Подходит как для домашнего, так и для профессионального использования и используется для измерения силы тока и мощности любых обычных бытовых приборов, таких как холодильники, обогреватели и т.д. Это дает представление о потребляемой мощности этим прибором и обеспечивает безопасные пределы нагрузки.
2) Тестер батареи: Этот инструмент проверяет емкость и остаточный заряд батареи. Мы предлагаем современные тестеры аккумуляторов для профессионального использования для проверки аккумуляторов большой мощности со сроком службы несколько лет.
3) Тестеры цепей: Этот небольшой инструмент, похожий на ручку, может быстро проверить напряжение электрической цепи, непрерывность, протекание тока и т.д. Это гарантирует отсутствие коротких замыканий и открытых цепей.
4) Бесконтактные тестеры тока: Эти устройства имеют встроенные датчики и не требуют прикосновения к цепи для получения выходного сигнала. Обычно это используется для проверки напряжения в неработающих устройствах. У них есть индикатор, который загорается, когда они чувствуют ток.
5) Тестеры напряжения/обрыва цепи: Проверяется непрерывность, чтобы убедиться, что цепь может быть сформирована на заданном пути из точки А в точку В в оборудовании. Это необходимо для обеспечения непрерывности цепи, что означает непрерывный электрический ток.
6) Тестеры розеток: Это компактное 3-контактное устройство со световыми индикаторами. Этот инструмент гарантирует, что все провода, независимо от того, находятся ли они под напряжением, заземлением или нейтралью, правильно подключены к розетке. Это гарантирует отсутствие утечек тока или открытых проводов. Это также гарантирует, что нейронные провода не замкнуты на землю.

Независимо от того, являетесь ли вы профессиональным электриком, сетевым администратором или инженером, вам могут потребоваться электрические тестеры хорошего качества. Вы также можете рассмотреть некоторые из этих инструментов для своего домашнего набора. Если у вас есть какие-либо требования к электрическим тестерам любого типа, мы будем рады вам помочь. Вы можете поделиться своими требованиями с нами, и мы можем помочь вам выбрать правильный инструмент. Все наши тестеры электрических цепей производятся в соответствии с отраслевыми стандартами. Помимо этих деталей, если у вас есть какие-либо вопросы о наших электрических тестерах, не стесняйтесь обращаться к нам по телефону или электронной почте.

Подробнее :
Как установить поверхностную проводку
Зачем использовать тестеры розеток GFCI для проверки электрических розеток
10 лучших инструментов для проверки электробезопасности
Включите электротехнические проекты 15 инструментов для каждого электрика

Этот веб-сайт хранит файлы cookie на вашем компьютере. Эти файлы cookie используются для улучшения нашего веб-сайта и предоставления вам более персонализированных услуг. Продолжая просматривать этот сайт, вы соглашаетесь на их использование.

ПРИНИМАЮ

Вы уверены, что хотите удалить?

Как работает вольтметр?

Вольт-стики могут показаться очень простыми и понятными, но многие люди отвергают их как ненадежные, потому что они не до конца понимают, как они работают! Здесь мы объясняем технологию бесконтактного тестера напряжения…

9Бесконтактные тестеры напряжения 0121 имеют много названий, но Volt Stick — это оригинальный бесконтактный тестер напряжения и единственный, который имеет логотип Volt Stick.
Volt Sticks предназначены для одной очень конкретной цели — обнаруживать наличие переменного напряжения. Они очень просты в использовании, но, как и в случае с любым инструментом, важно прочитать инструкции по эксплуатации и полностью понять принципы, лежащие в их основе, чтобы точно знать, когда и где они будут (и не будут!) работать.

Volt Sticks могут показаться очень простыми и прямолинейными, но многие люди отвергают их как ненадежные, потому что они не до конца понимают, как они работают…

Итак, как же работает Volt Stick?

Volt Sticks определяют напряжение бесконтактным способом (т. е. без какого-либо металлического контакта), то есть без необходимости прикосновения испытательного щупа к тестируемому проводу или поверхности.

Напряжение, или правильнее Электрическое Поле, , создаваемое напряжением, определяется с помощью принципа емкостной связи . Чтобы понять это, мы можем обратиться к теории электрических цепей и посмотреть, как ведет себя конденсатор…

Конденсатор имеет два проводника, которые разделены непроводником или диэлектриком. Если переменное напряжение подключено к двум проводникам, переменный ток будет течь через диэлектрик, поскольку электроны попеременно притягиваются или отталкиваются напряжением на противоположной пластине; это делает полную цепь переменного тока, даже если нет полной «жесткой» цепи.

Если у нас есть два конденсатора последовательно, то большее напряжение будет развиваться на меньшем конденсаторе.

Это основа для понимания того, как работают вольтметры. Металлический компонент под напряжением (например, провод под напряжением) — это первая пластина меньшего конденсатора, а другая пластина — датчик на кончике вольтметра, воздух между ними — диэлектрик. Человек, держащий тестер, является первой «пластиной» большого конденсатора, земля — второй пластиной, а обувь человека или ковер — диэлектриком между ними.

Таким образом, когда вы держите вольтметр в руке и подносите наконечник к проводнику под напряжением, вы вставляете чувствительный элемент с высоким импедансом в последовательную цепь с емкостной связью. Ваши руки, тело и ноги образуют относительно большой конденсатор, соединенный с полом. Наконечник датчика представляет собой небольшой конденсатор, подключенный к напряжению. Цепь датчика вырабатывает большее напряжение, которое включает свет или издает звуковой сигнал в вольтметре.

Из диаграммы Электрического Поля видно, что Линии более сконцентрированы вблизи Токоведущего Проводника и расходятся по мере удаления от него, это демонстрирует, что Электрическое Поле ослабевает по мере удаления от Токоведущего Проводника, и, следовательно, вольт-стержень будет отображаться, когда вы приблизитесь к проводнику под напряжением, и упадет, когда вы отодвинете вольт-стержень от него.

---

Когда Volt Stick может не показывать текущее напряжение?

Важно помнить, что пользователь всегда является частью емкостной цепи, поэтому он всегда должен быть подключен к земле и иметь потенциал, отличный от тестируемого.

Пользователь должен быть достаточно хорошо заземлен и изолирован от кабеля или части оборудования, которое он тестирует. Если нет разницы в потенциале между пользователем и тестируемым объектом, нет никаких шансов, что тестер будет работать так, как задумано.
При отсутствии разности потенциалов вольтметр не покажет наличие напряжения.

Это можно продемонстрировать, поместив Volt Stick на изолированный стол рядом с «находящимся под напряжением» силовым кабелем или розеткой. Палочка Вольта будет указывать на наличие напряжения, пока пользователь держит ее, так как существует разность потенциалов, но она выключится, когда пользователь уберет руку, так как нет заземления и они имеют одинаковый потенциал. Таким образом, Volt Stick может не работать, если оператор изолирован от земли (например, достаточно высоко на лестнице, чтобы разомкнуть емкостную цепь).

Кроме того, Volt Stick не укажет на наличие напряжения, если пользователь имеет тот же потенциал, что и тестируемый объект.
В очень редком случае я вспоминаю инцидент, когда и земля, и нейтральная подача к собственности были прерваны, это оставило землю в собственности с тем же потенциалом, что и действующее питание.

Поскольку у пользователя был тот же потенциал, что и у живого тестируемого, Volt Stick не показал. Это еще одна причина, по которой мы всегда рекомендуем проверять вольтметр с помощью известного напряжения в месте, где должны проводиться испытания, т. е. доказывать, что оператор имеет адекватную емкостную связь с землей и что существует разность потенциалов между ним и предметом, которым он управляет. тестируют. Также стоит отметить, что в этом случае тестер, имеющий металлический контакт, также не смог бы определить напряжение под напряжением!

Как и любой другой измерительный прибор, важно проверять Volt Stick до и после каждого использования. Опять же, лучше всего использовать известный источник напряжения в месте проведения испытаний, но если это невозможно, можно использовать блок проверки напряжения .

• Напряжение постоянного тока

Другой случай, когда Volt Stick не будет указывать на наличие напряжения, — это если это напряжение постоянного тока.
Причина этого в том, что электрическое поле должно создаваться и разрушаться, чтобы индуцировать ток в цепи вольтметра, а это произойдет только с переменным напряжением.

При постоянном напряжении поле создается и остается в одном направлении, поэтому в цепи вольтметра не индуцируется ток, и это не будет указывать на наличие постоянного напряжения. Если вы обратитесь к видео с конденсатором выше, вы увидите, что ток будет течь только при переменном напряжении.

Как мы видим, Volt Stick обнаруживает наличие переменного напряжения от электрического поля, которое создается вокруг тестируемого предмета. Электрическое поле будет присутствовать, даже если в цепи нет нагрузки и не протекает ток! Это очень полезно, так как Volt Stick работает даже с кабелями с открытым концом. Но есть ограничение; Электрические поля не могут проникать сквозь плотные материалы или заземленные шкафы, поэтому вольтметр нельзя использовать на бронированных или экранированных кабелях.

Также электрическое поле не проникнет за пределы заземленного или заземленного металлического шкафа или воздуховода, но если этот металлический шкаф или воздуховод находится под напряжением, то вольтметр укажет на наличие напряжения под напряжением.

Время от времени мы получаем сообщения о том, что Volt Stick указывает на то, что что-то находится под напряжением, когда нет никакой возможности, чтобы это было так. Почему вольтметр может дать ложное срабатывание?

Первое, что нужно сказать, это то, что это «отказоустойчивая» ситуация, Volt Stick предупреждает пользователя о наличии поблизости напряжения переменного тока. Будет причина, по которой вольтметр будет указывать на наличие напряжения, пользователь может быть емкостно связан с электрическим полем, о котором он не подозревал!

В повседневной жизни нас окружает множество маленьких «бродячих» конденсаторов, о существовании которых мы обычно не догадываемся. Например, если вы стоите на покрытом ковром бетонном полу прямо под люминесцентным светильником, и свет включен. Ваше тело проводит очень слабый переменный ток, потому что оно является частью цепи, состоящей из двух последовательно соединенных конденсаторов.

Два проводника или пластины для первого конденсатора — это активный элемент в лампочке и вашем теле, а диэлектрик — это воздух между ними. Два проводника для второго конденсатора — ваше тело и бетонный пол, а диэлектрик для второго конденсатора — это ковер плюс ваша обувь и носки.

Если бы вы сейчас взяли вольтметр и поднесли его к «обесточенному» кабелю или заземленному предмету, вы бы замкнули цепь с емкостной связью между осветительной арматурой и вольтметром, и это указывало бы на наличие напряжения под напряжением. Если вы не знали, что у вас есть емкостная связь с осветительной арматурой, вы могли ошибочно подумать, что кабель находится под напряжением, но на самом деле Volt Stick обнаруживает электрическое поле от осветительной арматуры, которая емкостно связана с вашим телом.

Точно так же Volt Stick может ложно показывать напряжение в сети из-за близости скрытых под полом кабелей или близлежащих высоковольтных воздушных линий, где ваше тело может стать емкостно связанным с этими электрическими полями без вашего ведома!

• Чувствительность

Стоит отметить, что стержни Volt Stick имеют различную чувствительность , предназначенную для различных целей, и многие другие производители производят аналогичные продукты с другой чувствительностью.
