Термостат для автомобиля, его виды и особенности

Одной с ключевых функций термостата представляется сохранение температуры жидкости для охлаждения на установленном уровне. Устройство разработано подобным способом, что покуда мотор еще не нагрелся, передвижение тосола исполняется согласно небольшому кольцу, проходя лишь по рубашке охлаждения и радиатору в салоне. Если степень температуры подымается до необходимой значимости, механизм термостата открывает допуск жидкости с целью ее прохождения по большому кругу, который вступает в главный теплообменник. Вследствие данным операциям жидкость вначале охлаждается самостоятельно, а после охлаждает мотор, так кругооборот повторяется непрерывно, пока функционирует двигатель авто.

Понятие «термостат»

Этот механизм предназначен с целью регулировки стабильной степени температуры. Процесс поддерживания требуемого градуса совершается вследствие применения терморегуляторов либо использования переходов с различных фаз. Для того чтобы через этот аппарат не совершалась утечка холода или тепла, его в основной массе ситуаций капитально теплоизолирующий. Правда, в отдельных модификациях автомобилей ставят не термостойкие термостаты, а их восковой наполнитель довольно хорошо справляется с наименьшей температурной отдачей.

Если расценивать подобные механизмы в режимах термодинамики, то они обладают такой высокой теплоемкостью, что прибывающая к ним теплота не вызывает перемены температуры термостата.

Технические параметры конструкции автомобильных термостатов

В первую очередь нужно отметить, что функция охлаждения двигателя термостатом является его не единственным предназначением. Дело в том, что в момент, когда заводится машина с холодным мотором, это устройство способствует более быстрому нагреву системы до рабочей температуры, после чего переключается на большой контур, чтобы нормализовать отбор тепла двигателя и отдачу его через радиатор. Из этого следует, что, когда заводится двигатель, тосол либо антифриз сначала протекает по маленькому кругу охладительной системы, потому что в этот период механизм находится в закрытом состоянии, перекрывая тем самым доступ охлаждающей жидкости к большому контуру. Пружина, которая открывает термостат устроена таким образом, чтобы при нагреве, к примеру, до 95 градусов она открывала клапан. Ее приводит в движение специальный наполнитель, находящийся внутри термостата. Когда он холодный, то не имеет абсолютно никакого влияния на пружину, но, когда его состав разогревается, это способствует расширению данного материала, толкающего механизм открытия клапана для пропуска тосола в полный контур автомобиля. В более старых модификациях термостатов конструкция имела несколько другой принцип, открывая и закрывая клапан сразу после заводки двигателя. Но в связи с прогрессом и минимизацией износа всевозможных деталей, технология закрытого клапана до момента прогрева продлила его работоспособность в несколько раз.

Что касается расположения описываемого устройства под капотом, то по логике вещей он стоит между основным силовым агрегатом и радиатором. Такое расположение присуще для большинства машин, но, как и в любой другой технике существуют исключения, когда элементы автомобиля имеют сложную форму или нестандартную конструкцию, что провоцирует установку термостата в очень неожиданных местах.

Если разобрать механизм термостата, то можно увидеть расположенный внутри термоэлемент, наполнитель которого является сложным по своему составу твердым веществом. В его состав обычно входит порошкообразный графит, алюминий, гранулированный воск, порошкообразная медь. В зависимости от модели транспортного средства разнятся и температурные режимы для открытия клапана термостата: самые минимальные показатели варьируется в пределах от 70 до 95 градусов, максимальная от 100 до 105 градусов. Эта информация находится на внешнем корпусе устройства, рядом с названием модели и производителем. Подключение термостата к мотору осуществляется посредством трех патрубков, у каждого из которых имеется своя функция: вводной патрубок, через который охладительная жидкость перетекает в радиатор; трубка перепускного шланга, для подачи на устройство жидкости из блока головки цилиндров; насосный патрубок, транспортирующий тосол к насосу.

Существуют такие автомобили, для работы которых в систему монтируются несколько термостатов, обеспечивающих охлаждение жидкости в разных режимах работы. Помимо этого, бывают разные конструкции термостатов, различное время срабатывания и прочие нюансы, отличающие устройства друг от друга.

Существующие виды термостатов для автомобилей

Популярные разновидности термостатов, которые применяются в работе охладительной системы автомобиля имеют следующие типы:

Простой термостат с одноклапанной конструкцией;
Термостат, имеющий две ступени работы;
Двухклапанный автомобильный термостат;
Электроуправляемый механизм термостата.

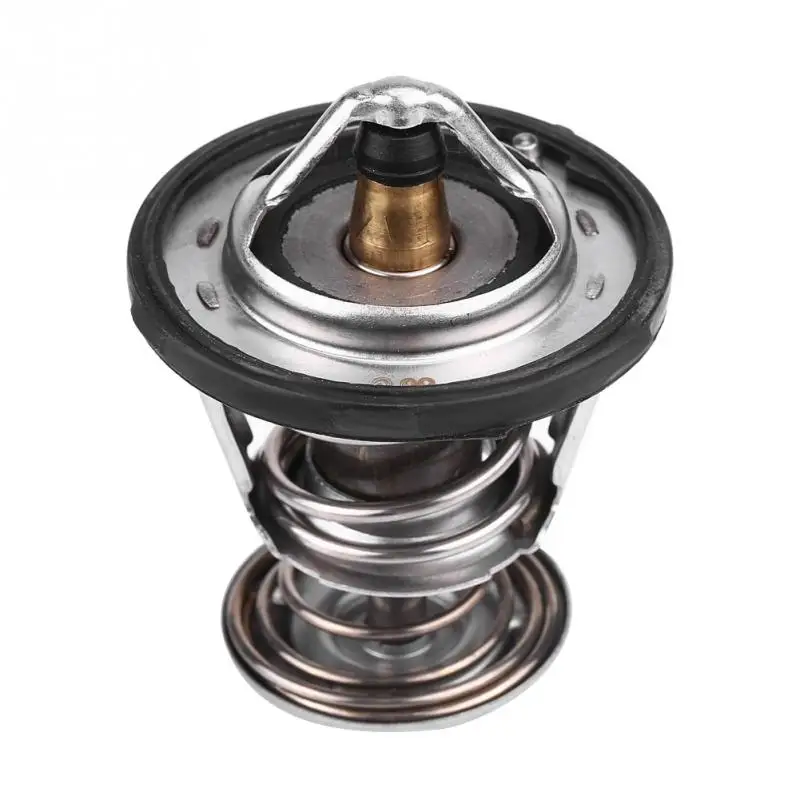

Что касается устройств с одним клапаном, то в силу своей простоты конструкции и повышенной надежности, его используют большинство автомобильных производителей. Таким образом одноклапанный механизм можно встретить как на бюджетных, так и на дорогих автомобилях.

Также существует специальная технология производства термостата, которая имеет двухступенчатую конструкцию. Такое решение было разработано с целью стабилизировать работу машин, у которых охладительная система в процессе эксплуатации генерирует достаточно большое давление тосола или другой охлаждающей жидкости.

Простой бы клапан не справился с такой задачей, для чего и была создана вторая ступень. Устройство имеет две тарелки клапана, которые различаются по размерам и называются малой и большой соответственно. При работе механизма сначала начинает действовать маленькая тарелка, так как ей нужно намного меньше усилия, чтобы преодолеть созданное системой давление. Для того, чтобы открыть большую тарелку, маленькая отбирает часть воздействия на нее, и тянет за собой большую, облегчая соответственно, ее подъем. В момент, когда основная (большая) тарелочка находится в самом верхнем положении, тогда охладительная жидкость может свободно перемещаться к радиатору для прохождения процесса охлаждения.

Теперь можно рассмотреть устройство, которое имеет два отдельных клапана в едином корпусе. У каждого из них существуют свои функции, в силу которых обеспечивается наилучший режим работы автомобиля. Таким образом, первый клапан является основным и при его открытии тосол или другая жидкость начинает циркулировать по большому контуру системы.

Для того, чтобы жидкость смогла протекать через малый контур, устройство имеет второй клапан, который является перепускным. Механизм устроен так, что оба эти клапана работают синхронно друг с другом. Это означает, что в момент закрытия, к примеру, перепускного устройства, открывается основной или наоборот. Наиболее популярными автопроизводителями, которые используют такие типы клапанов являются отечественные заводы и предприятия из стран СНГ.

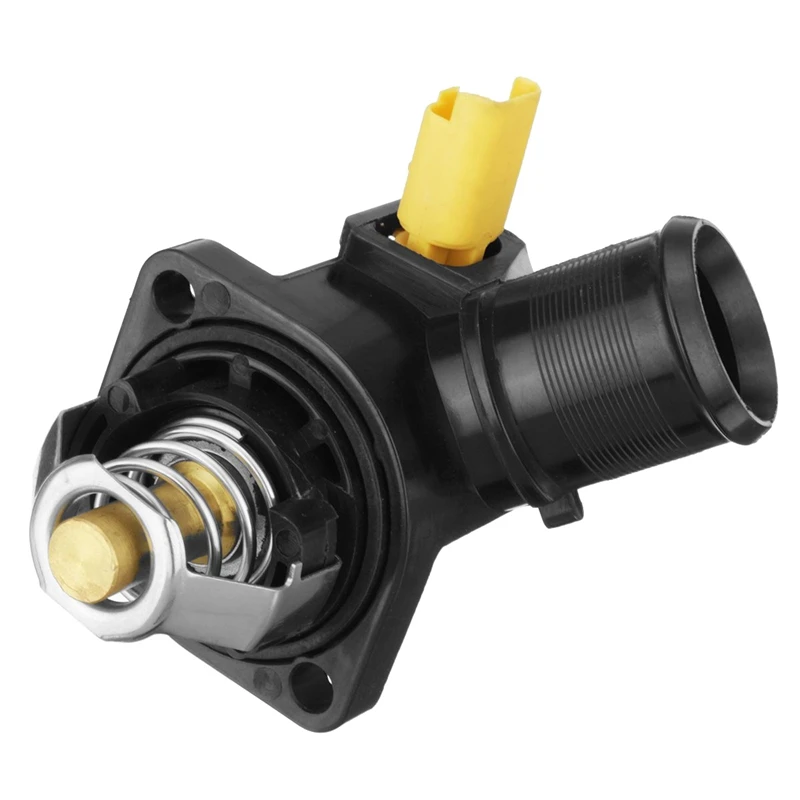

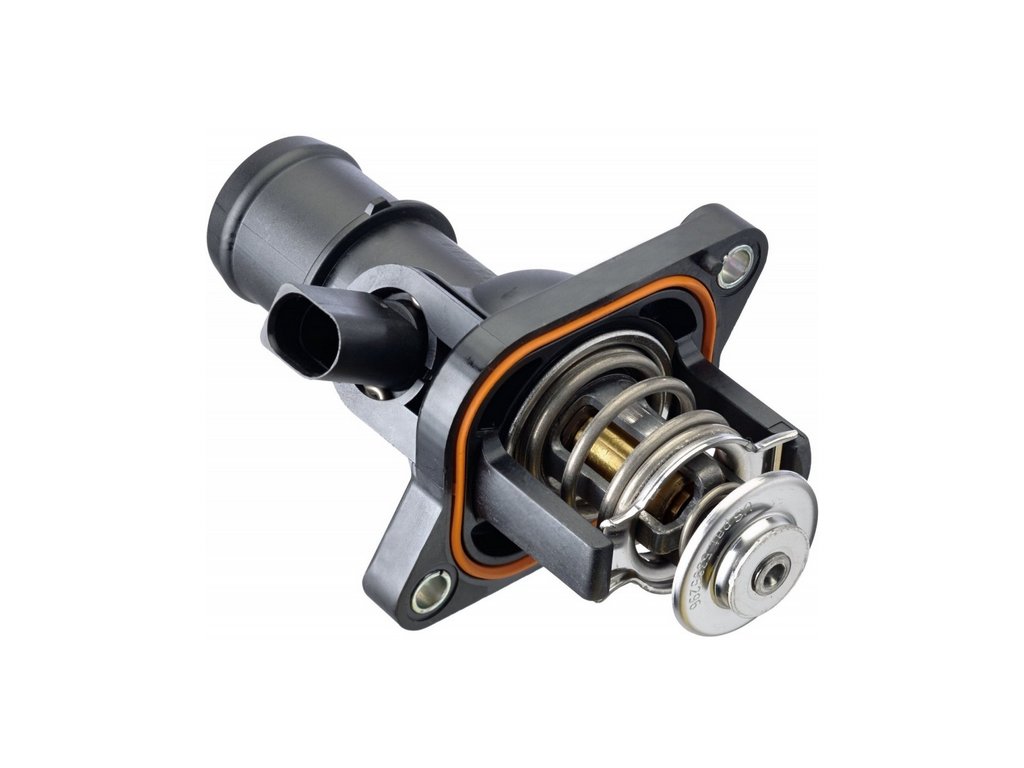

В виду стремительного развития новых технологий, автомобилестроение тоже не стоит на месте и также требует усовершенствованных деталей и узлов, для максимально эффективной работы двигателя. Это коснулось и терморегуляторов, которые с помощью внедрения в них электронного управления стали максимально точными и продуктивными в процессе эксплуатации. Таким образом, достигается использование разных режимов работы двигателя за короткий отрезок времени, что способствует снижению расхода топлива, уменьшению износа деталей и увеличению мощности мотора.

Что касается конструкции этих механизмов, то они схожие с простым термостатом одноклапанного типа, но в них расположен термический элемент, который имеет дополнительное сопротивление нагрева. Именно данным элементом и производится регулировка, которая управляется с помощью ЭБУ двигателя. Благодаря этому, электронные термостаты называют гибко температурными приспособлениями. Следующая систематика работы обуславливает поддержание температуры охлаждающей жидкости на уровне 95-110 градусов при малых нагрузках или 85-95 градусов в случае с повышенной нагрузкой на двигатель.

В спортивных машинах, для достижения повышения мощности двигателя и удержания его температуры на нормальном уровне применяется установка двух электронных термостатов. В большинстве случаев первый монтируется на регулировку температуры в головке блока цилиндров, а второй отвечает за прохождение жидкости по контуру через блок цилиндров. Уже давно доказано, что если в головке будет поддерживаться 87 градусов, то топливо будет выгорать полностью и соответственно, выдаст максимальные показатели скорости и динамики автомобиля.

В принципе, для этого и устанавливается дополнительный электронный терморегулятор.

Наиболее часто встречаемые неисправности

За счет того, что большинство термостатов имеют простую конструкцию, причин их выхода из строя не особо много. Основной из них является снижение или отсутствие подвижности клапана устройства. Поспособствовать этому могут различные факторы, но самыми распространенными являются: попадание грязи, образование накипи либо появление коррозии на внутренних элементах.

Если рассмотреть причину поломки, связанную с владельцем автомобиля, то можно смело сказать, что при очень редких заменах охлаждающей жидкости, это маленькое устройство просто не выдерживает воздействия, к примеру, тосола, который уже не только потерял все свои свойства, но и включает в свой состав механические частицы, и прочие включения, наносящие вред термостату. Всему этому есть объяснение, при покупке охлаждающей жидкости человек зачастую экономит и приобретает наиболее дешевый вариант, а также если покупается концентрат, то разводят его простой водой вместо дистиллированной. В дополнение перед тем, как произвести замену ОЖ, система охлаждения просто не чистится специальной промывкой для удаления накипи и других загрязнений.

Нередко терморегулятор может попросту заклинить. Виной тому скорее всего послужат вышеописанные ситуации, но суть не меняет дело, так как заклинивание происходит в большинстве случаев в открытом или приоткрытом состоянии клапана, что приводит к очень долгому прогреву двигателя и большому расходу топлива.

За счет того, что внутри устройства находится твердое тело, которое и приводит в движение клапан при расширении, может потерять свои физико-химические свойства. Таким образом, клапан просто не будет полностью открываться, провоцируя постоянный перегрев двигателя, что может привести к полному выходу его из строя.

Как изготавливают автомобильный термостат | RtiIvaz.ru

Как производят автомобильный термостат…

Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодня я хочу продолжить разговор о системе охлаждения. Автомобильный термостат расположен в системе охлаждения двигателя, между двигателем и радиатором охлаждения.

Пока температура охлаждающей жидкости в системе охлаждения ниже заданной рабочей температуры, термостат автомобиля перекрывает канал движения жидкости к основному радиатору. По мере прогрева двигателя охлаждающая жидкость нагревается до рабочей температуры 95-97˚С и клапан автомобильного термостата открывается, тем самым позволяя охлаждающей жидкости двигаться по большому кругу через основной радиатор. Основной радиатор охлаждения жидкости сбрасывает часть температуры от воздушного потока и уже частично охлажденная жидкость вновь возвращается в рубашку охлаждения двигателя, тем самым спасая его от перегрева.

Как же устроен термостат автомобильный, и по какому принципу осуществляется его работа?

Основным рабочим компонентом автомобильного термостата является смесь воска. Когда охлаждающая жидкость нагревается, то воск начинает быстро плавиться, затем клапан термостата открывается, открывая канал для охлаждающей жидкости системы охлаждения по большому кругу. Смесь из воска при нагревании плавится достаточно быстро благодаря примеси меди, графита, алюминия.

При нагревании воска он переходит из твердого состояния в жидко образное состояние, при этом расширяясь по объему, начинает давить на штырь, который жестко связан с клапаном от того, что некуда деваться клапан приоткрывается. Тем самым происходит процесс срабатывания автомобильного термостата, приводя циркуляцию жидкости по большому кругу через основной радиатор охлаждения.

Смешав воск с перечисленными выше примесями, его нагревают и в расплавленном состоянии заливают на специально приготовленные пресс формы. Спустя некоторое время смесь остывая, застывает. Полученные таким образом пластины воска, меди, графита и алюминия достают из разливочных пресс форм далее измельчают на мелкие гранулы.

Гранулированный воск засыпают в специальный аппарат, на подобии аппарата используемого фармакологией для приготовления различных таблеток «пилюль». Аппарат путем сдавливания прессует гранулы комбинированного воска на подобие, цилиндрических капсул.

Следующим этапам изготовления автомобильного термостата структурой производства является изготовление специальных колпачков, куда будут помещены цилиндрические капсулы воска. Для этого рабочие операторы заправляют специальную медную ленту в станок. В итоге получается отформованный полый цилиндр, напоминая форму стаканчика с внешним буртом.

Способ изготовления колпачков

Первоначально машина вырубает из ленты круги на подобии пятаков, из которых потом поэтапно, согласно заложенной программе станка формирует колпачки. Готовые колпачки устанавливаются на круговой конвейер, где в каждый колпачок машина помещает капсулу воска.

Затем в каждой капсуле проделывается отверстие, куда машина вставляет резиновую прокладку, изготовленную на производстве «рти» резинотехнических изделий из резиновой смеси в отверстие капсулы и закрывает ее латунной крышкой.

Далее машина под давлением прижимает колпачок, к крышке закрывая его полностью герметично.

Затем машина вставляет в отверстие крышки стальной штырь, который будет открывать, и закрывать клапан автомобильного термостата системы охлаждения. Штырь вставляется в тело, ранее запрессованной резиновой муфты находящейся в восковой капсуле.

Термостаты ВАЗ 2101-2115

Когда автомобильный термостат начинает работать, то расплавленный воск расширяется и сдавливает резиновую муфту, которая выдавливает стальной штырь из капсулы. Штырь, как уже говорилось выше, начинает в свою очередь давить на клапан и он открывается, заставляя тем самым термостат работать.

В процессе изготовления термостата структурой производства его нагревают до температуры его срабатывания на автомобиле, и калибровочная машина сжимает тело цилиндра до тех пор, пока штырь не поднимется из цилиндра на величину, достаточную для того, чтобы открылся клапан.

Потом откалиброванные детали поступают в машину, которая подсоединяет этот клапан с цилиндром. Тело самого клапана состоит из двух частей из нержавеющей стали. Машина укладывает их друг на друга на тонкий конец колпачка. Затем прижимает клапан к концу цилиндра и закрепляет его на широком конце.

Перед нами на видео показаны два цилиндра: слева цилиндр до установки клапана, а справа цилиндр уже с напрессованным термоэлементом. Одновременно в другой пресс закладывается лента из покрытой смазкой нержавеющей стали для штамповки фланца (верхний конец термостата). Аналогично с цилиндром машина по заданной программе штампует фланец в несколько этапов, где он в конце принимает законченную форму.

Наступает заключительный этап окончательной сборки для термостата…

Сначала устанавливается стальная основа термостата, затем следом ставится стальная пружина, которая должна закрыть клапан, когда остынет охлаждающая жидкость. Следующим шагом вставляется цилиндр и сверху цилиндра надевается фланец. Клепальная машина соединяет заклепками крышки термостата воедино и одновременно с этим сглаживает края заклепок.

Далее сборочная машина устанавливает два фиксатора штыря, которые не позволят ему выпасть из резиновой прокладки. Это последняя операция по изготовлению и автомобильный термостат полностью готов к работе.

Теперь на видео происходит демонстрация работы термостата, путем его нагрева газовой горелкой, имитируя тем самым его реальную работу системой охлаждения автомобиля.

После нагрева расплавленный воск, расширяясь, выталкивает штырь наверх, а после охлаждения клапан вновь возвращается на свое первоначальное место. Таким образом, термостат машины спасает двигатель от закипания, когда вы двигаетесь по дорожным пробкам или на крутую гору, обеспечивая его сохранность от перегрева.

См. Видео

Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Вам так же будет интересно:

Процесс регулировки клапанного механизма 2101-07

ТО системы охлаждения двс

Замена термостата ваз 2114

Радиаторные термостаты | Лучший автомобильный термостат для замены на вторичном рынке

Автомобильные термостаты

Термостаты MotoRad выпускаются трех различных уровней качества для удовлетворения различных потребностей потребителей и профессиональных монтажников.

Где найти продукцию Motorad

местоположений Найдено с почтовым индексом

ОБЗОР

Автомобильные термостаты MotoRad являются современным оборудованием и проходят строгий контроль качества и функциональное тестирование. Это гарантирует, что клиенты могут доверять уровню качества продуктов, которые они используют в своих автомобилях.

MotoRad предлагает единственную действительно хорошую, лучшую и лучшую линейку продуктов в отрасли, включая термостаты OE Equivalent, UltraStat и запатентованные Fail-Safe термостаты.

Сменные термостаты для стандартного оборудования

MotoRad предлагает полную линейку термостатов для замены штатных термостатов. Эти детали изготовлены из высококачественной двойной мостовой конструкции из нержавеющей стали и соответствуют всем требованиям производителей оригинального оборудования или превосходят их. MotoRad также предлагает стандартные термостаты для различных температур.

Термостаты UltraStat®

Новые термостаты MotoRad UltraStat® представляют собой инновационную линейку, предлагающую множество функций и преимуществ по сравнению с оригинальным оборудованием. Толстая конструкция из нержавеющей стали обеспечивает наибольшую коррозионную стойкость среди всех термостатов, представленных на рынке. Запатентованная технология конструкции клапана BLVT™ предотвращает тепловой удар, а прочная конструкция AccuSpring™ обеспечивает точную стабилизацию температуры нагрузки пружины, что повышает комфорт в кабине.

Термостаты повышенной безопасности

Термостаты MotoRad Fail-Safe® предлагают запатентованную технологию премиум-класса, обеспечивающую превосходную защиту по сравнению с любым термостатом, представленным на рынке. Только Fail-Safe® предназначен для блокировки в открытом положении, когда происходит перегрев из-за отказа компонента системы охлаждения. Это обеспечивает максимальный поток охлаждающей жидкости, тем самым предотвращая дорогостоящее повреждение двигателя.
