Суппорт тормозной это


устройство, принцип работы, виды, неисправности

Даже тот, кто слабо разбирается в устройстве автомобиля, знает, где находятся суппорта и для чего они нужны. Ну или хотя бы приблизительно представляет. Вот они, виднеются в передних (а зачастую и задних) колесах, так что никаких сомнений в их принадлежности к тормозной системе нет и быть не может.

Суппорт, на самом деле, устройство не сложное, но рационально и толково сделанное. Выходит из строя он достаточно редко, особенно при нормальном техническом обслуживании. Как он устроен, как работает, какие виды и конструкции бывают – читайте дальше.

Что такое суппорт и для чего он нужен?

Суппорт – это деталь дискового тормоза, которая отвечает за работу тормозных колодок. Это предпоследнее звено в передаче усилия от водителя, когда он нажимает на педаль тормоза, до пары диски-колодки. Конструктивно суппорт связан и с гидравлической системой, и с самой тормозной парой.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Задача суппорта – прижимать колодки к тормозному диску, когда необходимо торможение, и удерживать колодки на расстоянии от диска, когда тормоз не задействован. От того, насколько четко он работает, зависит комфорт и безопасность торможения.

Другая функция, о которой часто забывают неспециалисты – фиксировать тормозные колодки строго параллельно друг-другу и тормозному диску. Малейший перекос уменьшает пятно контакта, ухудшает качество торможения и ускоряет износ тормозных поверхностей. Поэтому так важно, чтобы суппорта не только хорошо работали, но и не имели ни малейшего изъяна в своей конструкции.

Виды, устройство и принцип работы

Конструктивно суппорт состоит из корпуса, поршней со штуцерами, скобы для фиксации колодок, направляющих, а также пыльников, уплотнительных и крепежных колец поршней.

Принцип работы достаточно простой.

  1. Поршни подключаются к гидравлике тормозной системы. Когда водитель нажимает на педаль тормоза, тормозной цилиндр создает давление в гидравлической системе, жидкость давит на поршни (рабочие цилиндры) суппорта и толкает их вперед.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает
  2. Выдвигаясь под действием давления, поршень толкает и тормозную колодку (в зависимости от конструкции суппорта, только внутреннюю или обе сразу, об этом чуть дальше).
  3. Колодки прижимаются к тормозному диску, причем сила и скорость сжатия зависят от того, как водитель давит на педаль. Под действием силы трения колесо тормозит.
  4. Как только нажим на педаль тормоза прекращается, давление в гидросистеме падает и поршни отходят назад и отводят колодки от диска. Можно ехать!

Это общий принцип работы тормозного суппорта. Но было бы странно, если за долгие годы инженеры не придумали несколько разновидностей этой несложной конструкции. Сегодня можно встретить два основных типа суппортов: плавающие и фиксированные.

1. Плавающая конструкция — это более старый тип, который до сих пор используется в бюджетных автомобилях. Основная его особенность в том, что поршни находятся только на внутренней стороне суппорта и, соответственно, они управляют только внутренней тормозной колодкой.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает При торможении поршень выдвигается, колодка прижимается к диску, и одновременно приходит в движение направляющая скоба – она движется в обратную сторону и прижимает наружную колодку.

Устройство суппорта с плавающей конструкциейПринцип работы суппорта с плавающей конструкцией: 1 — скоба; 2 — направляющая суппорта; 3 — уплотнительное кольцо-демпфер; 4 — суппорт с цилиндром; 5 — поршень; 6 — уплотняющая манжета; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

За счет того, что поршни находятся только с одной стороны, такая конструкция дешевле и проще в исполнении. Однако качество торможения не идеальное за счет того, что колодки прижимаются к диску не одновременно. Поэтому такие суппорта подходят для спокойной «семейной» езды, но не годятся для спорта и агрессивного стиля вождения. На видео, ниже, наглядно показан принцип работы плавающей конструкции.

2. Фиксированная конструкция — более сложный конструктивно, но и более эффективный вариант. В таком суппорте поршни находятся с обеих сторон, так что при торможении обе колодки прижимаются к диску абсолютно синхронно. Гидравлические каналы суппорта связаны между собой, так что усилие распределяется одинаково.

Устройство суппорта с фиксированной конструкциейПринцип работы суппорта фиксированной конструкции: 2 — болты крепления; 4 — суппорт с цилиндрами; 5 — поршни; 6 — уплотняющие манжеты; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

Суппорта фиксированного типа ставятся на автомобили, где важно качество, точность и информативность торможения. Их можно встретить в спорткарах, кроссоверах и внедорожниках, просто дорогих современных моделях.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Принцип работы тормозной системы с суппортом фиксированной конструкции наглядно показан на видео-уроке, ниже.

Сколько поршней может устанавливаться в суппорт?

В зависимости от конструкции, это может быть и один (в суппортах плавающего типа), и два, и больше. Самые мощные тормозные системы, рассчитанные на диски R22, могут иметь до 12 поршней, по 6 с каждой стороны. Чем больше поршней, тем четче и сильней срабатывает тормоз, колодки более равномерно прижимаются к диску. Конечно, в обычных поездках разница не слишком чувствуется, но в стритрейсинге хороший мощный суппорт – важный элемент тюнинга.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Однако чем больше поршней, тем ниже надежность конструкции. Больше риск получить протечку тормозной жидкости, больше риск любой другой поломки.

Неисправности суппортов и их признаки

Само «тело» суппорта – конструкция достаточно надежная. Пострадать могут в основном подвижные части: поршни, направляющие, монтажные пластины колодок. В большинстве случаев причиной поломки становятся поврежденные пыльники и уплотнители. Рассмотрим самые частые неисправности.

  1. Клинит направляющие. В конструкциях плавающего типа нередко страдают направляющие: из-за износа пыльников на них попадает вода и грязь, смешиваются со смазкой и приводят к коррозии и выработке. Когда направляющие не в порядке, суппорт теряет подвижность, начинает подклинивать в одном положении, в результате тормоз тяжелее срабатывает или «прихватывает».
    Закисшие направляющие можно попытаться очистить, но чаще их просто меняют на новые.
  2. Клинит поршни. Причиной заклинивания становится, как правило, коррозия на поршне и стенке цилиндра, а также выработка из-за попавшей внутрь воды и грязи.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Как она попадает? Через разрыв в пыльнике, который не заметили сразу. При явных признаках коррозии шлифовать поршни нет смысла, приходится менять суппорт в сборе.
  3. Утечка тормозной жидкости. Если штуцеры или резиновые манжеты на поршне изношены, через них просачивается тормозная жидкость. Ситуацию можно спасти покупкой новых уплотнителей (есть готовые ремкомплекты) и заменой жидкости в гидросистеме.
  4. Поломка крепления колодок. Тормозные колодки устанавливаются на монтажные пластины. Поскольку нагрузка на тормоза достаточно большая, специалисты советуют менять пластины вместе с колодками. Это обойдется дешевле, чем покупка нового комплекта из колодок и дисков, если пластина выйдет из строя и колодки перекосит в креплении.

Основные признаки неисправностей связаны в основном с потерей подвижности поршней или направляющих, реже – с проблемами в гидросистеме.

  • Затрудняется торможение. Для остановки машины приходится прикладывать больше усилий.
  • Мягкая педаль, которая продавливается почти свободно.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает
  • Неравномерное торможение, во время которого автомобиль всё время уходит в сторону из-за подклинивания суппорта.
  • «Прихватывание» тормозов после окончания торможения.
  • Биение в педали тормоза.
  • Блокировка при резком торможении.
  • Любые звуки от тормозов – скрип, визг и т.д.

При появлении любого из симптомов нужно решать проблему сразу. Тормоза – это не шутка, и нет ничего хорошего в том, что они работают некорректно.

Ремонт суппортов

Если суппорт не пострадал от выработки или коррозии, его можно отремонтировать и ездить дальше.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Как правило, ремонт делают в двух случаях: когда подклинивают колодки или когда нужна замена ремкомплекта.

Как устранить заклинивание колодок?

Внешние металлические пластины колодок могут ржаветь от постоянной влаги, соли и другой химии с дороги. Не спасает даже краска, которой они покрыты. Когда ржавчины много, колодки плохо перемещаются и могут заклинить.

Если проблема не затронула сам суппорт, колодки можно почистить, смазать (использовать нужно высокотемпературную смазку и следить, чтобы она не попала на фрикционные поверхности), а затем поставить на место.

Если же на прилегающих поверхностях суппорта видна выработка, даже небольшая, чистка колодок не поможет. Здесь можно только заменить саму деталь. Ниже, видео по теме, что делать чтоб не клинило механизм.

Как заменить ремкомплект?

Купить сменный комплект резины для суппорта – задача несложная, принцип тот же, что и при покупке самого суппорта (поиск по VIN-коду автомобиля или марке/модели/году выпуска и т.д.)
При самостоятельном ремонте нужно подготовить место, где можно разобрать суппорт, чтобы внутрь механизма не попала пыль и песок, далее делаем все пошагово.

  1. Демонтаж суппорта.
  2. Полная разборка, очистка.
  3. Проверка на предмет коррозии и выработки.
  4. Смазка направляющих.
  5. Установка ремкомплекта: уплотнителей направляющих, уплотнителей цилиндров, уплотнитель штуцера прокачки, пыльников направляющих, пыльников поршней.
  6. Сборка и установка на место.
  7. Прокачка тормозной системы.

На видео, ниже, наглядно показано, как произвести замену.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Советуем сделать громкость тише, а то музыка немножко раздражающая.

Совет: если вы впервые разбираете суппорт, фотографируйте каждую деталь до ее снятия. Это поможет правильно собрать всю систему.

Смазка для суппортов

Можно ли смазывать «пальцы» любой подручной смазкой? К сожалению, нет. Причина в том, что суппорт работает в режиме высоких температур, особенно если автомобиль имеет большую массу или водитель любит погонять. В этом случае греется и суппорт, и направляющие, и смазка на них.

По этой причине отпадают самые распространенные смазочные материалы: они сделаны на основе минеральных масел и при нагревании разжижаются и стекают с металла.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Вторая причина, по которой использовать литол, солидол или даже более качественные керамические и медные смазки нельзя – их взаимодействие с резиновыми пыльниками. Большинство смазочных материалов повреждают резину, пыльники соскакивают со своих мест, и пальцы остаются без защиты.

Чем смазывать?

Только тем, что производитель называет смазкой для направляющих. Такие продукты есть у Bosch, Liqui Moly и других производителей автохимии. Один из показателей, что смазка подходит – высокотемпературная устойчивость, сохранение свойств при нагреве минимум до 200 градусов.

Почему в магазине могут предложить не то? Просто потому, что для суппортов есть и другие смазочные материалы, например, керамические и медные противоскрипные смазки, которые наносят на металлическую пластину колодок. Да, они отлично справляются со своей задачей, но для пальцев не подходят!

Советы автомобилистам

Есть несколько правил, выполнение которых поможет продлить жизнь суппортам до заявленных производителем 150-200 тысяч километров.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

  1. Не экономьте на тормозной жидкости. Интервал ее замены – каждые 2 года, и не нужно думать, что «и так сойдет». Не сойдет. В жидкости накапливается осадок, который постепенно убивает и главный тормозной цилиндр, и поршни суппортов.
  2. При замене колодок осмотрите суппорта (или пусть это сделают мастера в сервисе). В идеале, нужно обслужить и сам суппорт: заменить смазку, проверить состояние резиновых деталей, осмотреть поршни. Тогда первые признаки проблем можно застать в самом начале и не допустить ухудшения ситуации.
  3. Любой звук со стороны тормозов – сигнал о проблеме. Появления скрипа может быть вызвано естественным износом колодки, а может быть симптомом ее перекоса. В любом случае, на писк, визг, стук нужно сразу реагировать.
  4. Любая проблема с торможением – прямая путевка на СТО. Лучше заплатить за диагностику и ремонт, чем за чужой бампер.

Заключение

Часто можно услышать, что суппорта называют основной деталью тормозной системы.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Это одновременно и правда, и нет: суппорт действительно играет огромную роль в процессе торможения, но и остальные части этого механизма не менее важны. Так что нет, роль не главная, но действительно важная. От того, насколько хорошо он работает, зависит безопасность на дороге, и не только для самого водителя, но и всех, кто находится рядом.

Тормозной суппорт: типы,принцип работы,неисправности,ремонт. | АВТОМАШИНЫ

Суппорт тормозной – это одна из наиважнейших деталей тормозной системы. От исправности данной детали зависит безопасность езды в машине. Суппорт представляет собой относительно небольшое устройство, которое прижимает тормозные колодки к диску во время торможения авто.

Фактически только эта деталь является подвижной частью тормозной системы авто, поэтому работоспособность системы в огромной степени зависит от исправности этого элемента.

В процессе улучшения дисковых тормозов были выявлены два отдельных пути развития тормозных суппортов: с фиксированной конструкции и с «плавающей скобой».Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Тормозной суппорт – это узел, который прижимает тормозные колодки к диску во время торможения машины, когда вы нажимаете педаль тормоза. Это единственная часть, которая движется в тормозной системе. Она устанавливается именно на дисковые варианты тормозов, барабанная система работает по-другому.

Это очень важный узел, если честно, то суппорт нужно рассматривать вместе с тормозными колодками, именно они берут на себя основную нагрузку при торможении системы. Так стоит отметить, что 90% поломок передних «тормозов», связанны именно с суппортами

Содержание статьи

Тормозные суппорты бывают двух типов — фиксированные и плавающие.

В суппортах плавающего типа при торможении поршень, под действием давления жидкости, прижимает внутреннюю колодку к тормозному диску колеса. Суппорт перемещается на направляющих пальцах в обратную сторону, тем самым выравнивая силу прижатия внутренней и наружной колодок к диску.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Направляющие пальцы суппорта смазаны консистентной смазкой и защищены от влаги и других источников воздействия резиновыми чехлами. В суппортах обоих типов поршни отводятся от тормозных колодок на небольшое расстояние за счет упругости уплотнительных колец, в результате чего между дисками и колодками образуется небольшой зазор.

Фиксированные суппорта – более ранняя разработка автопроизводителей. Чаще всего суппорт такого типа включает в себя металлический корпус с расположенными симметрично двумя рабочими цилиндрами. Корпус жестко закреплен на кронштейнах автомобиля (обычно на кулаке передней или задней подвески). В механизме используется гидравлическое давление для поджатия колодок к тормозным дискам одновременно с двух сторон обоими поршнями. За счет отсутствия потерь времени и сил на движение скобы и регулирование сил прижатия тормозных колодок, такой тип тормозного механизма скорее включается в работу и более информативен для водителя. Колодки удерживаются в системе специальными пружинами.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Поршни в таких суппортах связаны между собой системой трубок или внутренними каналами тормозного суппорта. Жесткозакрепленные суппорта, в свою очередь, делятся на разделяемые и цельные. Для того чтобы извлечь поршни в неразделяемых суппортах достаточно подать давление воздуха через отверстие тормозного шланга и поршни выйдут из цилиндров. В разделяемом типе расстояния между стенками корпуса суппорта недостаточно чтобы вытащить одновременно оба поршня — поэтому корпус сделан разборным. Две половинки корпуса обычно стягиваются между собой болтами или винтами.

Принцип работы тормозного суппорта

Схема суппорта не является сложной и одинакова в большинстве моделей автомобилей. Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали, воздействующего на поршни суппортов. Данное давление приводит к сдвижению поршней суппортов, которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску, прижимая их к нему с обеих сторон.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Возникающее в результате этого трение и вызывает эффект торможения автомобиля. Кроме того задачей суппорта является постоянное удерживание колодок в строго параллельном положении относительно тормозного диска.

Устройство суппорта не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться и зависят от модели автомобиля. Наиболее распространенная схема – две колодки на колесо и двухточечное крепление к ступице.



Устройство тормозного суппорта

ПРИЗНАКИ НЕИСПРАВНОСТИ ТОРМОЗНОГО СУППОРТА

Имеется несколько наиболее распространенных свидетельств:

  1. увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
  2. автомобиль тянет в сторону в процессе торможения;
  3. педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
  4. пульсация педали тормоза;
  5. небольшое сопротивление в перемещении педали до пола;
  6. прихватывание тормозов;
  7. блокировка задних тормозов при большом усилии и т.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает д.
Как определить, что суппорт неисправен?

Обязательное условие для соблюдения безопасности – это исправность суппорта, поэтому он обязан быть качественным. Важно помнить, что из-за возникающего в процессе торможения трения колодки и суппорт нагреваются. Это является причиной серьезных требований к качеству детали: она должна быть не только механически прочной, но и теплостойкой, а также обладать достаточно высокой скоростью теплоотдачи.

Благодаря этому можно избежать заклинивания поршней и/или деформации частей тормозной системы. Для примера пыльник направляющей – очень неприметная и незначительная, на первый взгляд, деталь, но ее дефект может стать причиной заклинивания суппорта.

Кроме тех ситуаций, когда тормозная система авто уже не работает явственно, о том, что суппорт тормозной в скором времени перестанет работать могут «говорить» и другие признаки. Такими признаками могут быть и скрип, и стук в зоне суппортов.

Появление характерного скрипа говорит об значительном усилении процессов трения в механизме, что постепенно его разрушает.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Проблемы, которые могут стать причиной этого, разнообразны. Это и перекос тормозных колодок и/или их неправильная установка, это и чрезмерно изношенные тормозные диски (может появиться даже биение в руль).

Замена суппорта может стать необходимой даже в том случае, если на нем разорван пыльник поршня. Явление чревато тем, что внутренности суппорта, а именно его цилиндр, становится беззащитными перед проникновением грязи, которая способна повышать трение между поршнем и цилиндром, и провоцирующей образование ржавчины. Ржавчина в ближайшем будущем приведет к неизбежному заклиниванию поршня.

СУППОРТ ТОРМОЗНОЙ – СПОСОБЫ РЕМОНТА

Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.

ТОРМОЗНЫЕ КОЛОДКИ ПОДКЛИНИВАЮТ В СУППОРТЕ

Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

МЕХАНИЗМ ЗАДНЕЙ ОСИ

Разобрать задний суппорт будет гораздо сложнее. Объясняется данный факт тем, что задний элемент имеет многосложное строение, так как дополняется, в отличие от переднего, еще и механизмом стояночного тормоза.

В остальном характер функционирования элемента схож с передним. ТЖ способствует выталкиванию поршня, который прижимает колодки к колесному диску.

Пошаговый алгоритм по снятию заднего суппорта (подготовительные операции те же, что и у переднего).Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

  1. Демонтируется защита элемента.
  2. Шплинт, который соединяет трос стояночного тормоза с суппортным механизмом, извлекается.
  3. Отсоединяется трубка жидкости, как и в случае выше, закупоривается.
    1. Извлекаются стопоры.
    2. Вытаскивается фюзеляж.

    Остальные манипуляции аналогичны вышеописанным. Надо все хорошенько проверить, зачистить или поменять. Рекомендуется поршень суппорта, который частенько со временем ржавеет, обработать специальной пастой на основе абразивов. Можно также пройтись шкуркой, но очень мелкой.

Смазка направляющих тормозного суппорта

При потере подвижности в узлах суппорта первое, на что необходимо обратить внимание – направляющие. Именно они, наиболее часто доставляют хлопоты владельцам автомобилей. Закисшие направляющие могу служить причиной для проявления всех неисправностей, связанных с потерей подвижности между узлами суппорта.

Направляющие должны свободно двигаться вдоль своей оси. Если этого не наблюдается, необходимо разобрать суппорт, вытащить из скобы направляющие, очистить их от старой смазки и оценить их состояние, также необходимо очистить посадочное место направляющей в скобе.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Рабочая поверхность направляющих должна быть без коррозии, без сильных следов износа. Если на поверхности направляющей появилась небольшая коррозия, то ее необходимо зачистить очень тонкой наждачной бумагой, после этого направляющую необходимо смазать специальной смазкой и установить назад в скобу суппорта. После этого необходимо проверить свободный ход направляющей вдоль своей оси. Вы не должны прилагать каких-либо больших усилий для перемещения направляющей. Направляющая должна свободно перемещаться в теле скобы при захвате двумя пальцами руки.

Если этого не происходит, то возможно, вы плохо очистили направляющую, либо она имеет большой износ и клинит в посадочном отверстии скобы, в этом случае направляющую необходимо заменить.

Важное замечание – для смазки направляющих необходимо использовать специальную смазку. Недопустимо использовать солидол, литол, графитную и прочие смазки.

Замена ремкомплекта суппорта

Наиболее сложной и ответственной операцией при ремонте суппортов является замена ремкомплекта суппорта.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает В ходе этой операции меняются все уплотнения и резинотехнические изделия суппорта.

Для начала, вы должны приобрести ремкомлект для суппорта вашего автомобиля. Для этого в автомагазине вы должны будете сообщить продавцу марку и модель вашего автомобиля, год его выпуска и прочие данные, которые спросит продавец.

Для проведения ремонта при помощи ремкомплекта, для начала необходимо демонтировать суппорт. После этого перенести его на верстак и полностью разобрать. Очень важное замечание – место, в котором разбирается суппорт, должно быть максимально чистым. Попадание даже самой маленькой песчинки внутрь суппорта грозит скорым выходом его из строя.

При разборке суппорта, рекомендуется записывать или фотографировать места и способы установки тех или иных деталей.

В большинстве своем вам необходимо будет заменить следующие резиновые изделия:

  • Уплотнение тормозного цилиндра;
  • Пыльник тормозного поршня;
  • Пыльники направляющих;
  • Уплотнения направляющих;
  • Уплотнительное кольцо штуцера прокачки.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Если на рабочей поверхности тормозного поршня присутствует глубокая коррозия (с образованием каверн), то поршень также необходимо заменить.

Сборку суппорта производить в порядке обратном разборке. После этого суппорт необходимо установить на автомобиль, смазать направляющие и прокачать тормоза. Как вы уже знаете, для этого вам потребуется помощник или специальное устройство.

ПОХОЖИЕ СТАТЬИ:
  • Системы охлаждения двигателя проблемы и неисправности фото описание
  • Фольксваген Туарег 2020 года c новым интерфейсом App-Connect и тремя дополнительными USB-разъемыми
  • Гоночный КрАЗ с мотором от танка: 1100 л.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает с. и Нюрбургринг(30 фото и видео)
  • 5 дорогих автомобилей, которые были брошены и покрылись пылью
  • Коллекция автомобилей Пэрис Хилтон 2019 — какими авто она владеет?
  • 7 Самых популярных кроссоверов в сегменте продаж (скидки)
  • Новый БМВ X4 на пути к мировой премьере.
  • BMW Group — миллионы инвестиций в защиту климата.
  • Ауди 80 б3: технические характеристики,тюнинг,фото,видео,модификации
  • Мерседес 600 характеристики обзор описание фото видео тюнинг
  • Мерседес 210: технические характеристики,тюнинг,фото,видео,обзор,описание
  • Audi a2 технические характеристики обзор описание фото видео комплектация
  • audi a4 b5 технические характеристики обзор фото видео описание комплектация
  • Ауди 90: технические характеристики,описание,обзор,фото,видео,комплектация
  • Опель фронтера: обзор,описание,фото,видео,характеристики,комплектация
  • Регулировка холостого хода: описание,фото,видео.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает
  • Фольксваген Гольф MK2: технические характеристики
  • Мерседес 204: описание,кузов,двигатели,дизайн,фото,видео,неисправности,подвеска
  • 5 отзывов о BMW X5
  • Дворники Bosch на 1-м и 2-м месте в тесте ADAC
  • 2017 Audi RS5 Coupe запуск в Европе, цена от € 80,900

Тормозной суппорт: устройство и неисправности

Суппорт один из ключевых механизмов тормозной системы автомобиля. Основная задача, прижимать колодки к тормозному диску и соответственно останавливать его при воздействии на педаль тормоза.

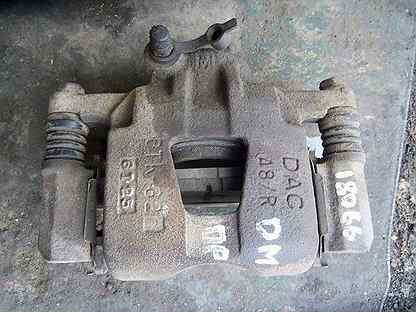

На фото: суппорт тормозной красного цвета

Конструктивно суппорт связан со всей тормозной системой.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает При нажатии на педаль, в главном тормозном цилиндре создается давление, которое направляется по магистралям к суппорту. За счет создаваемого давления, сдвигаются поршни суппорта. Последние в свою очередь сдвигают колодки к диску. За счет сжатия колодок возникает трение, которое и вызывает торможение колеса.

Устройство суппорта

Кстати, суппорт отвечает не просто за сжатие колодок, но за их равномерное размещение (параллельно диску) и соответственно, равномерное прижатие.

Устройство, разновидности и принцип работы

В целом, если рассматривать устройство механизма, то независимо от вида, оно идентичное, за исключением некоторых нюансов. Различают всего две разновидности суппортов:

• Фиксированная конструкция

• Плавающая

Чисто по техническим соображениям, вторая разновидность появилась раньше, она дешевле, конструктивно проще. Конструктивно суппорт представляет собой сам механизм, цилиндр с поршнями, крепление. В суппортах с плавающей скобой, цилиндры устанавливают с внутренней стороны.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Таким образом, во время торможения поршень надавливает на ту колодку, которая размещается непосредственно за ним. То есть первая колодка начинает двигаться, прижимается к диску и в это же время, направляющая скоба двигается навстречу поршню по направляющим, тем самым прижимая уже вторую колодку.

Суппорт с плавающей скобой

За счет того, что в принципе система простая, не требует серьезных затрат, её применяют на бюджетных автомобилях Lada Priora, Kalina, Granta, Chevrolet Lanos, Aveo, Renault Logan, Opel Astra. Что интересно, но и на модели классов выше (к примеру, БМВ 7 Е38) раньше устанавливались также плавающие суппорта.

Суппорт с фиксированной системой представляет собой классический корпус, но с двумя симметричными рабочими цилиндрами, размещающимися по бокам от тормозного диска. Здесь аналогично сам суппорт крепится к поворотному кулаку или к задней подвеске (балка, рычаги и т.д. в зависимости от модификации).

На фото: фиксированный суппорт

Принцип действия аналогичен, при нажатии на педаль тормоза, в главном цилиндр создается давление, направляющиеся по магистрали в рабочие цилиндры суппорта.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Давление «заставляет» поршни сдвигаться, а соответственно и двигаются колодки. Чем выше сила нажатия на педаль, тем выше давление, соответственно сильней прижимаются колодки. Разница фиксированной конструкции в том, что здесь прижатие колодок к диску происходит одновременно. Соответственно повышается эффективность торможения. В «неактивном» положении, колодки удерживаются с помощью пружин.

Такие конструкции зачастую используют для спортивных машин, для автомобилей с повышенной массой, да и просто моделей классом выше. К примеру, модели семейства BMW X6, Х5, Mercedes ML 163, Skoda Rapid, Toyota Cruiser Prado, Subaru Forester.

Фиксированный суппорт Porsche

Устройство у обеих систем практически идентичное и состоит из:

• Корпуса.

• Цилиндров с поршнями. Причем поршней может быть сколько угодно, один и даже 12, в более мощных системах.

• Пыльников направляющих, поршней.

• Направляющих.

• Крепежных, уплотнительных колец поршня.

• Тормозных колодок (внешних, внутренних).Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

• Тормозных магистралей со штуцерами.

• Возвратных пружин.

• Плавающей скобы.

Кстати, специалистами уже давно изучена особенность, что количество поршней не всегда влияет на качество торможения. Основное здесь — это площадь прикосновения поршня к колодке, чем она больше, тем лучше. Исходя из того, можно сделать вывод, что один поршень лучше. Хотя системы, где несколько поршней лучше справляются с агрессивным торможением, менее подвластны перегреву.

Неисправности, признаки и ресурс суппортов

Признаков, которые могли бы указать на проблемы конкретно с суппортом, достаточно много. В тоже время они могут свидетельствовать и о других проблемах, связанных не только с тормозной системой. Можно выделить несколько групп признаков:

• Машину тянет в сторону.

• Мягкая педаль.

• «Прихватывание» тормозов.

• Необходимость повышать усилие для полной остановки.

• Блокировка тормозов при чрезмерном нажатии на педаль.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Исходя из перечисленных выше признаков, можно подготовить относительно небольшой список проблем:

• Подклинивание направляющих. Встречается на плавающих суппортах, когда направляющие забиваются грязью, ржавеют, появляется коррозия, гнутся. Можно предпринять попытку зачистить направляющие щеткой по металлу, напильником или купить новую деталь. Имейте виду, что если на направляющих отчетливо видна выработка (ямки от коррозии), то скорей всего проблема останется.

Закисшие направляющие суппорта

Кстати, не забывайте, что направляющим требуется специальная смазка, нельзя допускать работу «на сухую».

• Клинит поршень. Проблема встречается, если на внутренних стенках цилиндра, поверхности поршня, имеется выработка, задиры, царапины. Можно конечно отполировать выработку или царапины, только смысла в этом практически нет.

Поршни суппорта

• Коррозия на поршне. Поможет полировка, если, конечно, ржавчина не проникла слишком глубоко. Зачастую, случается из-за поврежденного пыльника поршня, длительного простоя, когда попадает влага, грязь.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Коррозия на поршне суппорта

• Порванные уплотнители, пыльники продаются повсеместно, главное подобрать ремкомлект, конкретно под вашу модель автомобиля.

Пыльники направляющих

• Выход из строя, так называемых монтажных пластин, которые удерживают колодки в посадочном месте. Лучше менять при каждой замене колодок.

Прижимная или противоскрипная пластина на суппорт

• Неравномерный износ колодок. Причина скрывается в тех же направляющих, поршнях и т.д.

• Подклинивание колодок.

• Еще одна неисправность достаточно редкая, но все же встречается — это утечка тормозной жидкости. Через штуцер или поврежденный шланг.

• Утечка жидкости через резиновые манжеты на поршне, если они изношены и повреждены. Выход покупка ремкомплекта.

Пыльник поршня

Одними из самых слабых мест суппортов можно назвать:

• Уплотнители поршней.

• Пыльники.

• Крепление колодок.

• Направляющие.

Что касается ресурса, то в зависимости от модификации и модели суппорта, срок эксплуатации может значительно варьироваться.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает В среднем, при должном уходе, а это значит своевременной замене уплотнителей, пыльников, использовании хорошей смазки для направляющих, срок службы можно продлить до 150 – 200 000 км.

Заключение

В итоге хотелось бы очертить основные тезисы в статье, а именно:

• Необходимость профилактики.

• Постоянное наблюдение за узлом.

• Использование качественных запчастей, в том числе смазки.

В конечном счете, даже при регламентом обращении внимания на узел, в среднем каждые 10 – 15 000 км, можно уберечь себя от дорогостоящего ремонта, обходясь всего лишь покупкой ремкомплекта.

Тормозной суппорт — DRIVE2

Продолжаем познавательную страничку.

тормозной суппорт

Тормозной суппорт — одна из основных деталей тормозного механизма автомобиля. От исправности тормозных суппортов зависит жизнь находящихся в автомобиле людей

Вспомнили и начали серийно устанавливать дисковые тормоза во время второй мировой войны – на шасси боевых самолетов.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает В 1952 году дисковые тормоза стали применять на спортивных автомобилях, а, спустя 4 года, начали устанавливать и на серийные.

Тормозные суппорты бывают двух типов — фиксированные и плавающие.

В суппортах плавающего типа при торможении поршень, под действием давления жидкости, прижимает внутреннюю колодку к тормозному диску колеса. Суппорт перемещается на направляющих пальцах в обратную сторону, тем самым выравнивая силу прижатия внутренней и наружной колодок к диску. Направляющие пальцы суппорта смазаны консистентной смазкой и защищены от влаги и других источников воздействия резиновыми чехлами. В суппортах обоих типов поршни отводятся от тормозных колодок на небольшое расстояние за счет упругости уплотнительных колец, в результате чего между дисками и колодками образуется небольшой зазор.

Фиксированные суппорта – более ранняя разработка автопроизводителей. Чаще всего суппорт такого типа включает в себя металлический корпус с расположенными симметрично двумя рабочими цилиндрами.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Корпус жестко закреплен на кронштейнах автомобиля (обычно на кулаке передней или задней подвески). В механизме используется гидравлическое давление для поджатия колодок к тормозным дискам одновременно с двух сторон обоими поршнями. За счет отсутствия потерь времени и сил на движение скобы и регулирование сил прижатия тормозных колодок, такой тип тормозного механизма скорее включается в работу и более информативен для водителя. Колодки удерживаются в системе специальными пружинами. Поршни в таких суппортах связаны между собой системой трубок или внутренними каналами тормозного суппорта. Жесткозакрепленные суппорта, в свою очередь, делятся на разделяемые и цельные. Для того чтобы извлечь поршни в неразделяемых суппортах достаточно подать давление воздуха через отверстие тормозного шланга и поршни выйдут из цилиндров. В разделяемом типе расстояния между стенками корпуса суппорта недостаточно чтобы вытащить одновременно оба поршня — поэтому корпус сделан разборным. Две половинки корпуса обычно стягиваются между собой болтами или винтами.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Фиксированный тип конструкции сам по себе лучше плавающего. На сегодняшний день чаще всего применяется на автомобилях представительского класса и в автоспорте. Это объясняется, прежде всего, более высокой ценой механизма, и тем, что для установки такого типа суппортов требуется больше пространства между колесными и тормозными дисками автомобиля.

Рядовому автолюбителю, который сам ухаживает за своим автомобилем, важно знать порядок обслуживания тормозной системы автомобиля.

1. Необходимо хотя бы раз в месяц осматривать элементы тормозной системы, в том числе и тормозные суппорты, на предмет подтекания тормозной жидкости. При осмотре тормозных суппортов следует обратить внимание на пыльник поршня рабочего цилиндра и место соединения шланга с суппортом. При обнаружении следов подтеков срочно найти их причину и устранить ее.

2. Не реже чем раз в два года эксплуатации автомобиля полностью менять тормозную жидкость в системе. Так как она обладает таким свойством как гигроскопичность — способность впитывать влагу из воздуха.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Наличие воды в составе тормозной жидкости, это, во-первых — ватные и непослушные тормоза, во-вторых – не откручивающиеся соединения трубок и шлангов тормозной системы — из-за появления следов коррозии. Следствием несвоевременной замены тормозной жидкости может стать закисание поршня в рабочем тормозном цилиндре. Для устранения этой неисправности, скорее всего, придется заменить суппорт в сборе.

3. Все современные тормозные колодки оборудованы сигнализаторами износа. Если степень износа колодок большая — вы узнаете это по появлению скрипа со стороны колес автомобиля при торможении. При замене колодок нужно обратить внимание на равномерность их износа. Если износ неравномерный – то, скорее всего, закисли направляющие пальцы одного из суппортов. Для устранения неисправности необходимо заменить смазку в них и разработать сами направляющие.

Помимо этого нужно обращать внимание на то, как ведет себя автомобиль во время торможения, не разворачивает ли его. Хотя бы раз в полгода осматривать все уплотнительные кольца и манжеты тормозных суппортов на предмет старения и разрывов.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает При необходимости заменить их.

В наше время, когда постоянно ставятся рекорды новых скоростей, развитие автомобилестроения требует постоянного усовершенствования тормозных систем автомобилей. Для усиления тормозной системы автомобиля штатные суппорта обычно заменяют на суппорты с большим количеством рабочих цилиндров или на суппорты с большим диаметром рабочего цилиндра. Такие вмешательства, как правило, происходят в паре с заменой тормозных дисков на диски побольше в диаметре и с усовершенствованной вентиляцией. Тормозные суппорты с 4-12 поршневым механизмом создают намного большее прижимное усилие, которое равномерно и оптимально распределяется по площади колодки. При этом с 8-12 поршневыми суппортами требуется уже четыре колодки на суппорт. Главная особенность многопоршневых суппортов в их информативности. Не стоит забывать, что любое вмешательство в тормозную систему автомобиля чревато созданием аварийной ситуации на дороге, и поэтому необходимо обязательно проверять эффективность тормозной системы на тормозном стенде!

Спасибо за внимание!

источник: vk.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает com/drivingacar

жмём нопочки

Суппорт — словарь автомеханика. Устройство, принцип работы

Тормозной суппорт — это устройство, которое прижимает тормозные колодки к диску во время нажатия на педаль тормоза. Качество торможения напрямую зависит от суппорта, колодок, тормозных дисков.

Содержание статьи:

  1. Принцип работы суппорта.
  2. Поломки суппорта.
  3. Ремонт суппортов.
  4. Видео.



Принцип работы тормозного суппорта в автомобиле

Во время нажатия водителем на педаль тормоза, в тормозных трубках создается давление, тормозная жидкость толкает поршни суппорта, которые толкают колодки к тормозному диску. Колодки прижимаются к диску с двух сторон. Устройство суппорта такого, чтобы колодки в на нем располагались всегда параллельно плоскости тормозного диска.

В зависимости от марки и моделей авто, способ крепления суппорта к ступице колеса осуществляется по-разному.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Самый распространенный вариант установки суппорта к ступице — это крепление на двух болтах.



Неисправности суппорта

Самое большое воздействие на активные детали тормозной системы, то есть на колодки, суппорт и тормозной диск — это высокая температура, которая возникает при сильном трении. Поэтому эти детали изготавливаются из металла, выдерживающих высокую температуру, чтобы детали не деформировались в результате сильного нагрева.

Признаком того, что в работе суппорта тормозов есть неполадки, являются скрип, скрежет и стук. Водитель сразу ощущает такие признаки, особенно, когда «бьет» руль. Биение руля во время торможения — главный признак неполадок в работе деталей.

Даже если сам суппорт нормальный, но на нем порвался пыльник, который защищает от попадания пыли и грязи к поршням суппорта, суппорт уже необходимо менять. Поршень в цилиндре заклинит, если долго так ездить.



Ремонт суппорта

Многие владельцы машин ремонтируют суппорты своими руками.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Так то, суппорт — это не большое устройство. Его легко можно снять, разобрать, осмотреть, почистить, починить.

Ремонтируется следующим образом:
  • Демонтаж (поднять домкратом, подложить опору, снять колесо, открутить болт, который крепит суппорт к скобе;
  • Удаление старой смазки;
  • Чистка;
  • Осмотр резиновых уплотнителей;
  • Замена при необходимости изношенных деталей;
  • Нанесение новой смазки;
  • Монтаж.

Для замены тормозных колодок и осмотра деталей, не требуется отсоединять тормозной шланг от суппорта.



Видео

Ремонт тормозных суппортов.

Ремонт и обслуживание тормозных суппортов.



Автор публикации
15 Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Суппорт — Словарь автомеханика

Суппорт тормозной представляет собой устройство, прижимающее тормозные колодки к диску во время торможения автомобиля.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Фактически суппорт является единственной подвижной частью автомобильной тормозной системы, поэтому ее работоспособность в наибольшей степени зависит от исправности данного элемента.


Принцип работы тормозного суппорта

Схема суппорта не является сложной и одинакова в большинстве моделей автомобилей. Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали, воздействующего на поршни суппортов. Данное давление приводит к сдвижению поршней суппортов, которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску, прижимая их к нему с обеих сторон. Возникающее в результате этого трение и вызывает эффект торможения автомобиля. Кроме того задачей суппорта является постоянное удерживание колодок в строго параллельном положении относительно тормозного диска.

Устройство суппорта не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться и зависят от модели автомобиля. Наиболее распространенная схема – две колодки на колесо и двухточечное крепление к ступице.

Устройство тормозного суппорта


Признаки неисправности суппортов

Суппорт колеса обязательно должен быть качественным. Под воздействием возникающего в процессе торможения трения тормозные колодки и сам суппорт нагреваются. Поэтому помимо механической прочности к ним предъявляются серьезные требования в части теплостойкости и высокой скорости теплоотдачи, чтобы избежать заклинивания поршней и деформации частей тормозной системы.

Пыльник направляющей неприметная на первый взгляд деталь, но ее дефект может привести к заклиниванию суппорта.

Помимо ситуаций, когда тормозная система уже явственно не работает о том, что суппорт тормозной в ближайшее время выйдет из строя могут свидетельствовать и другие признаки.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает В частности это скрип и стук в зоне расположения суппортов. Появление скрипа свидетельствует об усилении процессов трения в механизме, что постепенно разрушает его. Проблемы, которые приводят к такому, разнообразны. Это перекос тормозных колодок или их неправильная установка, а также чрезмерно изношенные тормозные диски (как результат может появится биение в руль).

Также замена суппорта может потребоваться в том случае, если на нем разорван пыльник поршня. Это чревато тем, что внутренности суппорта, в частности его цилиндр, становятся беззащитными перед проникновением внутрь грязи, повышающей трение между поршнем и цилиндром, а также провоцирующей образование ржавчины, что ведет к неизбежному заклиниванию поршня.


Ремонт суппортов

Поскольку суппорты можно считать условно доступными деталями, их ремонт некоторые автолюбители выполняют самостоятельно, в домашних условиях. В принципе, элементарная проверка и первичный ремонт не представляют собой ничего особо сложного.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Стандартный ремонт суппорта заключается в переборке, смазке направляющих и замене пыльников направляющих.

Для начала необходимо разобрать суппорт, полностью вычистить его от старой смазки и нанести новую. Также нужно проверить степень износа и старения резиновых уплотнителей и обратно собрать конструкцию. Если не возникает никаких экстренных ситуаций, процесс не занимает слишком много времени.

Сначала снимается колесо с установленного на подпорки автомобиля. Чтобы заменить тормозную колодку на суппорте чаще всего достаточно отвинтить всего один, расположенный в нижней части винт, крепящий суппорт к скобе. Очень важно вместо изношенных установить новые колодки в точно таком положении, в каком стояли старые. При таком ремонте суппорта не следует отключать от него канал с тормозной жидкостью, чтобы избежать образования протечки в дальнейшем. Если обнаружена проблема с поршнем или другими деталями суппорта, лучше отправиться для ее устранения на СТО.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Связанные термины

Что такое и как работает тормозной суппорт автомобиля

Тормоза – это та конструкция, на которой нельзя экономить. Существует две разновидности тормозов: дисковые и барабанные. Тормозной суппорт требуется для остановки вращения диска. Как работают тормозные суппорта, следует рассмотреть подробно, так как это важнейший элемент, от которого зависит безопасность водителя и пассажиров.


Назначение

Даже начинающим автомобилистам необходимо знать, что такое суппорт в автомобиле. Суппорт – это деталь, нужная для равномерного прижимания фрикционной накладки посредством поршней к диску в момент выжимания педали тормоза. Так как суппорт в машине следует рассматривать в совокупности с колодками, можно сделать вывод, что больше 85% неисправностей передней тормозной системы связано с ними.

Где расположен

Узел монтируется на ступицу и закрепляется снизу и сверху. Держится на болтах. Он не вращается вместе с колесом.

Устройство

Узел представляет собой цилиндр, внутри которого ходит поршень.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает В систему входят также скобы – они удерживают тормозные колодки. На легковых автомобилях устанавливают изделия, приводимые в действие гидравлической системой, на грузовые машины ставят пневмосистему.

Вот из чего состоит суппорт:

  • корпус;
  • направляющие суппорта – должны быть покрыты смазкой;
  • пыльники пальцев, по которым ходит суппорт;
  • внутренняя и внешняя колодки;
  • скобы, в которых закреплены тормозящие элементы;
  • уплотнительное и крепежное кольца;
  • поршневой пыльник;
  • шланги, подводящие тормозную жидкость.

Основной элемент – поршень с цилиндром. Конструкцией предусмотрен клапан, отводящий воздух. Под воздействием давления температура воздуха возрастает, из-за чего есть риск, что жидкость закипит, а это негативно сказывается на торможении. Отверстие в заднем суппорте открывают при прокачке тормозов. Задний тормозной суппорт соединяется с тросиком, поэтому поршень может выжиматься механически, стояночным тормозом.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Как работает

Принцип работы тормозного суппорта основан на гидравлическом давлении. Усилие вызывает хождение поршня в главном тормозном цилиндре. Свойство жидкости – она не сжимается под давлением, поэтому давление передается к тормозному узлу. Так как в суппорте тоже есть поршень, он под воздействием давления выдвигается наружу. Диск с двух сторон зажимается колодками, они трутся об него, и трением гасится скорость. Возвращение поршня на место происходит в результате воздействия упругих колец.

Обратите внимание! Так как при трении выделяется тепловая энергия, диски разогреваются до 500-600 градусов на любом типе автомобилей. Конструкцией предусмотрен постоянный обдув, поэтому он не нагревается более чем до 250 градусов.

Размеры корпуса узла могут варьироваться в зависимости от размера колодок. И задний, и передний суппорт работают одинаково.

Типы

Устройство бывает:

  • фиксированным;
  • плаваюшим;
  • увеличенным плавающим.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Фиксированная система закрепляется на поворотном кулаке, а поршни располагаются по обе стороны от диска, колодки обжимают диск. В неактивном положении поршни удерживаются с помощью пружин. Тормозная жидкость подается через разветвленные трубки к цилиндрам с разных сторон. Такая система работает эффективно и применяется для автомобилей, где нагрузка особенно высокая – грузовые машины.

Плавающий – имеет такое название, потому что может перемещаться по направляющим. Колодки также располагаются с внутренней стороны и с внешней, но поршень (поршни) прижимает только внутреннюю колодку, прижим второй жестко закрепленной колодки обеспечивается за счет движения суппорта в направлении противоположном движению поршня. Этот тип устройств стоит дешевле, менее эффективен, однако, более популярен.

Увеличенный плавающий узел работает по тому же принципу, что и стандартный плавающий, но используется поршень большего размера и увеличенные по площади колодки, что наращивает эффективность торможения.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Уход

Грамотный уход и контроль состояния суппорта обеспечит его долгий срок службы:

  1. Следует взять за правило раз в полгода проводить визуальный осмотр как самого суппорта, так и шлангов, подводящих тормозную жидкость, соединительных узлов. Шланг подлежит замене, даже если он поврежден не насквозь. Любое повреждение рано или поздно приводит к утечке жидкости, а это значит, что поршень будет работать при недостаточном давлении.
  2. Ржавчина на поршне ухудшает торможение. Ее следует своевременно удалять.
  3. Обращают внимание на выработку колодок. Когда толщина фрикционного материала достигнет 2 мм, тормоза начнут свистеть, это свидетельствует о том, что фрикционные накладки износились и колодки необходимо заменить.
Проточка тормозных дисков

Обслуживание

Суппорта сильно нагреваются и работают в агрессивных условиях, именно эти факторы влияют на детали разрушающим образом. Китайские аналоги вообще разрушаются от высокой температуры.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Профессионалы рекомендуют устанавливать на автомобиль либо запчасти от известных брендов, либо оригиналы. На тормозах нельзя экономить.

Признаки неисправности:

  • скрип тормозов;
  • блокировка тормоза;
  • отклонение курса автомобиля при торможении;
  • изменение жесткости педали тормоза.

Важная деталь, от которой зависит срок службы деталей – пыльник. Пыльник защищает элементы конструкции, в частности поверхность поршня и сальник, от попадания пыли и грязи. Если пыльник порвался, внутрь моментально забивается грязь, песок, детали ржавеют, вымывается или высыхает смазка, герметичность сальника нарушается и образуется течь. Работа поршня на сухую приводит к плачевным последствиям: эффективность торможения значительно снижается, либо оно становится невозможным, поршень блокируется и колесо заклинивает.

Закисание поршня происходит, при долгом использовании изношенной тормозной колодки. Недостаточная толщина накладки приводит к тому, что поршень сильно выдвигается, и на его боковой поверхности образуются отложения, которые мешают ему вернуться в начальное положение.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Если на такой суппорт установить новые колодки, то возникнут следующие проблемы:

  • быстрый износ колодки;
  • выход из строя диска;
  • неравномерный износ колодок;
  • скрип, вызванный перегревом трущихся деталей;
  • биение руля, появляющееся из-за постоянного давления на вращающийся диск. Особенно сильно проявляется при торможении на высоких скоростях.
Биение руля при торможении

Шум в узле можно заметить через некоторое время после установки новых деталей. Причины:

  • особенности конструкции узла;
  • некачественные детали.

Чтобы устранить этот недостаток дополнительно устанавливают пружины.

Коррозия внутренней поверхности поршня возникает из-за пренебрежения сроками замены тормозной жидкости. Она способна впитывать воду даже из воздуха. поэтому со временем даже части, которые соприкасаются только с тормозной жидкостью, подвергаются воздействию воды и начинают коррозировать.

Важно! Периодичность замены тормозной жидкости – каждые 3 года.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Чтобы суппорт служил долго, необходимо своевременно менять смазку. Это действие обеспечит надежную работу поршня и безопасность эксплуатации автомобиля.

Для суппортов нельзя использовать обычную смазку типа графитной смазки или «Литола». Она быстро засохнет даже при целом пыльнике. Главное требование к смазке– устойчивость к перепадам температуры. Продается специализированная смазка в упаковках по 45 г. Этого достаточно для разового обслуживания.

Замена ремкомплекта

Новый узел в сборе стоит дорого, но можно приобрести ремкомплект и заменить все «внутренности». Это обойдется значительно дешевле. Туда входят все необходимые детали, в том числе пыльники и манжеты.

Поршни с кавернами значительной глубины не ремонтируют, даже если они покрыты ржавчиной. Шлифовка детали приводит к критичному изменению размеров.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Однако зачистить заржавленные места тонкой наждачной бумагой необходимо. Направляющие пальцы также могут износиться. Они обеспечивают подвижность деталей, поэтому их нужно осмотреть в первую очередь и при необходимости заменить.

Порядок обслуживания:

  1. Автомобиль приподнимают домкратом со стороны того колеса, где будет проводиться обслуживание.
  2. Снимают колесо.
  3. Разбирают суппорт, выкрутив нижний болт.
  4. При подготовке к обслуживанию заднего узла снимают еще и шплинт, удерживающий тросик стояночного тормоза.
  5. Поднимают верхнюю скобу.
  6. Извлекают колодки.
  7. Выкручивают верхний болт.
  8. Подвешивают суппорт.
  9. Откручивают болты, удерживающие хомут. Снимают его.
  10. Извлекают поршень.
  11. Вынимают «пальцы» и удаляют смазку.
  12. Наносят новый смазочный материал.
  13. Вставляют направляющую в скобу и проверяют, насколько свободно направляющая перемещается. Движение должно осуществляться совершенно без усилий при захвате двумя пальцами руки.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает
  14. При необходимости заменяют изношенные элементы на новые.
  15. Собирают узел в обратном порядке.
  16. Прокачивают систему.
Замена тормозных дисков

Важно! Эксплуатировать автомобиль с непрокачанными суппортами нельзя, так как тормоза не будут работать эффективно.

Принцип работы тормозных суппортов относительно прост – торможение происходит за счет силы трения. Эта система показала себя более прогрессивной по сравнению с барабанными тормозами и применяется на многих отечественных и зарубежных марках автомобилей. Все элементы узла выполняют важные функции, поэтому за их состоянием необходимо следить и своевременно менять изношенные детали на новые.

Что такое тормозной суппорт. Принципы работы и тонкости ремонта.

Суппорт тормозной – это одна из наиважнейших деталей тормозной системы. От исправности данной детали зависит безопасность езды в машине. Суппорт представляет собой относительно небольшое устройство, которое прижимает тормозные колодки к диску во время торможения авто.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Фактически только эта деталь является подвижной частью тормозной системы авто, поэтому работоспособность системы в огромной степени зависит от исправности этого элемента.

В процессе улучшения дисковых тормозов были выявлены два отдельных пути развития тормозных суппортов: с фиксированной конструкции и с «плавающей скобой».

Суппорт фиксированной конструкции

Суппорта такого типа хронологически появились раньше, чем его современная альтернатива. Он состоит из корпуса, изготовленного из металла, и расположенных симметрично с 2 сторон от тормозного диска цилиндров. Его корпус закреплен на задней подвеске или на кулаке передней очень жестко.

Во время нажатия на тормоз колодки прижимаются к диску с двух сторон одновременно. Когда колодки разведены, они удерживаются на своих местах пружинами особой формы. Для того чтобы обеспечить одновременное срабатывание поршней тормозная жидкость подается одновременно по разветвленной системе трубок во все цилиндры.

Так как в таком механизме используется сразу несколько цилиндров, то фиксированные тормоза считаются очень эффективными.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Их по сей день ставят на машины, обладающие большим весом и/или спортивные автомобили.

Суппорт с плавающей скобой

Такие тормозные механизмы отличаются от тем, что на одной стороне колодка находится на одном месте все время. Такой суппорт состоит из кронштейна и корпуса цилиндра, непосредственно закрепленного с внутренней стороны колеса. В корпус цилиндра устанавливается один или два поршня.

Во время торможения поршнем надавливается на вторую колодку, что находится перед ним: вначале двигается колодка, а после, когда она прижалась к плоскости диска, плавающая скоба перемещается навстречу поршню по направляющим пальцам.

Вторая внешняя колодка прижимается к тормозному диску. Суппорт с таким механизмом проще и дешевле и он относительно небольшой. Такая деталь активно используется на недорогих авто.

Тормозной суппорт: каков же принцип его работы?

Схема суппорта не сложная и одинакова в большинстве представителей модельного ряда. Нажатие на тормоз способствует появлению давления в области тормозной магистрали.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Это давление способствует сдвижению поршней суппортов, которые и подталкивают колодки к закрепленному на колесе тормозному диску, одновременно прижимая их с 2 сторон.

Возникающее из-за этого трение и является эффектом торможения авто. Устройство суппорта нельзя назвать сложным. По факту он состоит из поршней, подключенных к гидравлической системе, к ним крепятся тормозные колодки.

Количество тормозных колодок, способ крепления к ступице могут быть различными, зависит от конкретной модели автомобиля. Самая распространенная и привычная схема – две колодки на одно колесо, двухточечное крепление к ступице.

Как определить, что суппорт неисправен?

Обязательное условие для соблюдения безопасности – это исправность суппорта, поэтому он обязан быть качественным. Важно помнить, что из-за возникающего в процессе торможения трения колодки и суппорт нагреваются. Это является причиной серьезных требований к качеству детали: она должна быть не только механически прочной, но и теплостойкой, а также обладать достаточно высокой скоростью теплоотдачи.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Благодаря этому можно избежать заклинивания поршней и/или деформации частей тормозной системы. Для примера пыльник направляющей – очень неприметная и незначительная, на первый взгляд, деталь, но ее дефект может стать причиной заклинивания суппорта.

Кроме тех ситуаций, когда тормозная система авто уже не работает явственно, о том, что суппорт тормозной в скором времени перестанет работать могут «говорить» и другие признаки. Такими признаками могут быть и скрип, и стук в зоне суппортов.

Появление характерного скрипа говорит об значительном усилении процессов трения в механизме, что постепенно его разрушает. Проблемы, которые могут стать причиной этого, разнообразны. Это и перекос тормозных колодок и/или их неправильная установка, это и чрезмерно изношенные тормозные диски (может появиться даже биение в руль).

Замена суппорта может стать необходимой даже в том случае, если на нем разорван пыльник поршня. Явление чревато тем, что внутренности суппорта, а именно его цилиндр, становится беззащитными перед проникновением грязи, которая способна повышать трение между поршнем и цилиндром, и провоцирующей образование ржавчины.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Ржавчина в ближайшем будущем приведет к неизбежному заклиниванию поршня.

Тонкости ремонта суппорта

Основываясь на том, что суппорты по праву считают условно доступными деталями, автолюбители выполняют в домашних условиях их ремонт. Будет верно заметить, что первичная проверка и ремонт – мероприятия несложные.

Для примера: стандартный ремонт суппорта состоит из переборки, смазки направляющих и замене пыльников направляющих.

В самом начале необходимо разобрать саму деталь, вычистить его полностью от старой смазки и затем нанести новую. После нужно проверить в какой степени износа и старения резиновые уплотнители (при необходимости заменить) и обратно собрать всю конструкцию.

Первым делом устанавливаем на подпорки авто и снимаем колесо. Если вам необходимо заменить тормозную колодку на тормозном суппорте, как правило, достаточно отвинтить всего один винт, который расположенный в нижней части, тот, что крепит суппорт к скобе. Чрезвычайно важно вместо уже изношенных устанавливать новые колодки в аналогичном положении, в каком находились и старые.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

В процессе такого ремонта суппорта не следует отключать от детали канал с тормозной жидкостью во избежание образования протечки при дальнейшей эксплуатации. Если же при разборе детали была обнаружена проблема с поршнем, другими важными деталями суппорта, лучше сразу отправиться на профессиональное СТО.

Во время процедуры самостоятельной сборки нужно следить за уровнем тормозной жидкости. Это важно, так как вам необходимо будет вытолкнуть оставшиеся поршни. Кроме того в тормозную систему не должен попадать воздух.

Периодически нужно проверять уровень тормозной жидкости, если это необходимо доливать до максимального уровня. После окончания всех манипуляций, на свободной чистой поверхности должны лежать корпус суппорта и скобы, которые в последствие разбираются до последнего винтика.

После достаточно тщательного осмотра, все элементы необходимо вычистить до блеска, обязательно используя чистящие жидкости. Исключительно в чистом виде вы сможете оценить состояние тормозного суппорта, и в особенности вам будет нужно внимательно осмотреть поверхности цилиндра, поршней.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Перед началом процесса сборки, вам будет нужно заблаговременно подготовить ремкомплект тормозного суппорта (заднего и переднего). Если нового ремкомплекта под рукой не оказалось, стоит привести в порядок старые детали. Это можно делать только при одной важнейшем условии: они должны быть целыми!

зачем нужен и как работает эта деталь?

Насколько важен тормозной суппорт и какие функции выполняет?

Цитаты из рекламных буклетов автомобилей: «… а ещё у нашей новой модели ярко-красные тормозные суппорта!»

И правда, довольно неплохо смотрятся эти суппорты тормозной системы в глубине колёсных дисков, когда они окрашены в яркие цвета. Но что нам с вами известно о них?

Новое – это хорошо забытое старое

Надо сказать, наш герой «суппорт» присутствует только в системах с дисковыми тормозами. У барабанных, которые очень любят отечественные автоконструкторы и производители очень бюджетных машин, такой детали нет.

Обратимся к истории. Тормозной суппорт вместе со всей дисковой системой появился благодаря талантливому британскому инженеру Фредерику Ланчестеру ещё в довоенные годы.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

К сожалению, надёжность такой конструкции в те годы оставляла желать лучшего – конструкторы не могли ещё создать достаточно качественные детали, которые могли бы безотказно работать в жёстких условиях, ведь при торможении выделяется большое количество тепла, с которым нужно справляться.

Из-за этого дисковые системы отошли на второй план, уступив барабанным, но только до тех времён пока  промышленность не освоила новые материалы и технологии.

Такие времена настали в 50-е годы ХХ столетия, именно тогда появился первый серийный автомобиль, оснащённый дисковыми тормозами — Chrysler Crown Imperial.Рис.

Зачем нужен тормозной суппорт?

Для того чтобы остановить крутящееся колесо необходимо прижать колодки к специальному диску, который крутится вместе с колесом. За эту процедуру и отвечает вышеназванный тормозной механизм.

Тормозной суппорт должен быть прочным, жаростойким и компактным.

Этот тормозной волшебник сконструирован так, что передаёт давление гидравлической жидкости в тормозной магистрали на колодки и при этом выдержать все нагрузки от колоссального выделения энергии.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

На первый взгляд всё просто, но так ли это на самом деле? Давайте разберёмся более детально в том, как работает тормозной суппорт.

//www.youtube.com/watch?time_continue=22&v=XOkZPU-4aT4

Важные технические подробности

Механизм работает по двум немного отличающимся принципам.

Суппорта бывают:

  • с фиксированной конструкцией;
  • с плавающей скобой.
С фиксированной конструкцией



Представляет собой прочный металлический корпус, жёстко закреплённый на поворотном кулаке.

Внутри него находятся поршни, а также сами тормозные колодки, которые в спокойном состоянии отжаты от тормозного диска пружинами.

Когда мы нажимаем на педаль тормоза, давление гидравлической жидкости в магистрали растёт и по шлангам передаётся к поршням суппорта.

Они в свою очередь выдвигаются и прижимают колодки к тормозному диску, благодаря чему вращение колёс гасится, и мы останавливаемся.

С плавающей скобой

В конструкциях с плавающей скобой одна из колодок приводится в движение при помощи поршня, а вторая жёстко закреплена на суппорте, а если точнее, то на так называемой скобе, которая может двигаться по направляющим.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

В момент торможения поршень сначала прижимает одну колодку, а затем под действием давления начинает сдвигаться вся скоба, прижимая вторую колодку.



Считается, что такая конструкция проще и дешевле, поэтому именно её можно чаще всего увидеть на обычных, не спортивных автомобилях.

//www.youtube.com/watch?time_continue=1&v=tP4nlYCUCQc

Ну вот и разобрались, как работает тормозной суппорт. Теперь, когда вы услышите красивую рекламу какого-нибудь нового спорткара, имеющего огромные красные суппорта, уже точно будете знать, что это не просто красивая деталь, прячущаяся глубоко в колёсных дисках, а крайне важный элемент тормозной системы, от надёжности которого зависит безопасность движения.

Еще рекомендую почитать Почему скрипят тормоза и Система рекуперативного торможения.

На этом разрешите откланяться, друзья-автолюбители, до новых встреч на страницах нашего блога!

Тормозной суппорт автомобиля — DRIVE2

Суппорт тормозной представляет собой устройство, прижимающее тормозные колодки к диску во время торможения автомобиля.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Фактически суппорт является единственной подвижной частью автомобильной тормозной системы, поэтому ее работоспособность в наибольшей степени зависит от исправности данного элемента.

Принцип работы тормозного суппорта

Схема суппорта не является сложной и одинакова в большинстве моделей автомобилей. Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали, воздействующего на поршни суппортов. Данное давление приводит к сдвижению поршней суппортов, которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску, прижимая их к нему с обеих сторон. Возникающее в результате этого трение и вызывает эффект торможения автомобиля. Кроме того задачей суппорта является постоянное удерживание колодок в строго параллельном положении относительно тормозного диска.

Устройство суппорта не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться и зависят от модели автомобиля.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Наиболее распространенная схема – две колодки на колесо и двухточечное крепление к ступице.

Признаки неисправности суппортов

Суппорт колеса обязательно должен быть качественным. Под воздействием возникающего в процессе торможения трения тормозные колодки и сам суппорт нагреваются. Поэтому помимо механической прочности к ним предъявляются серьезные требования в части теплостойкости и высокой скорости теплоотдачи, чтобы избежать заклинивания поршней и деформации частей тормозной системы.

Пыльник направляющей неприметная на первый взгляд деталь, но ее дефект может привести к заклиниванию суппорта.

Помимо ситуаций, когда тормозная система уже явственно не работает о том, что суппорт тормозной в ближайшее время выйдет из строя могут свидетельствовать и другие признаки. В частности это скрип и стук в зоне расположения суппортов. Появление скрипа свидетельствует об усилении процессов трения в механизме, что постепенно разрушает его. Проблемы, которые приводят к такому, разнообразны.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Это перекос тормозных колодок или их неправильная установка, а также чрезмерно изношенные тормозные диски (как результат может появится биение в руль).

Также замена суппорта может потребоваться в том случае, если на нем разорван пыльник поршня. Это чревато тем, что внутренности суппорта, в частности его цилиндр, становятся беззащитными перед проникновением внутрь грязи, повышающей трение между поршнем и цилиндром, а также провоцирующей образование ржавчины, что ведет к неизбежному заклиниванию поршня.

Ремонт суппортов

Поскольку суппорты можно считать условно доступными деталями, их ремонт некоторые автолюбители выполняют самостоятельно, в домашних условиях. В принципе, элементарная проверка и первичный ремонт не представляют собой ничего особо сложного.

Стандартный ремонт суппорта заключается в переборке, смазке направляющих и замене пыльников направляющих.

Для начала необходимо разобрать суппорт, полностью вычистить его от старой смазки и нанести новую. Также нужно проверить степень износа и старения резиновых уплотнителей и обратно собрать конструкцию.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Если не возникает никаких экстренных ситуаций, процесс не занимает слишком много времени.

Сначала снимается колесо с установленного на подпорки автомобиля. Чтобы заменить тормозную колодку на суппорте чаще всего достаточно отвинтить всего один, расположенный в нижней части винт, крепящий суппорт к скобе. Очень важно вместо изношенных установить новые колодки в точно таком положении, в каком стояли старые. При таком ремонте суппорта не следует отключать от него канал с тормозной жидкостью, чтобы избежать образования протечки в дальнейшем. Если обнаружена проблема с поршнем или другими деталями суппорта, лучше отправиться для ее устранения на СТО.

Все про тормозной суппорт автомобиля, устройство, принцип работы

Для регулировки скорости движения автомобиля и экстренной остановки в его конструкции предусмотрена тормозная система. Ее основой является специальная подвижная деталь, которая в технических справочниках носит название суппорт.

Как устроен суппорт

Суппорт — это система поршней и тормозных колодок, заставляющих транспортное средство снижать скорость движения.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Когда в автомобильной школе у начинающих водителей возникает вопрос: “Что такое суппорт?” – любой преподаватель ответит им, что данная деталь отвечает за своевременную остановку автомобиля и наравне с рулевым управлением несет большую долю ответственности за безопасность владельца и пассажиров транспортного средства.

Поэтому очень важно постоянно контролировать рабочее состояние всей тормозной системы.

Практически все части тормозной системы закреплены и только суппорт может изменять свое положение относительно тормозного диска и тем самым вызывать остановку автомобиля.

Приобрести такую деталь не сложно, достаточно посетить кокой либо каталог запчастей для тормозной системы автомобиля, к примеру, один из них размещен на сайте https://massive.ua.

Схема размещения и число колодок для торможения транспортного средства могут варьироваться в зависимости от марки машины и года ее выпуска. Чаще всего на один тормозной диск воздействуют с противоположных сторон две тормозные колодки.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Место и способ прикрепления суппорта к ступице колеса также имеет много вариантов. Последнее время конструкторы отдают предпочтение точечному соединению этих деталей тормозной системы между собой в двух местах.

Как работает

Исходя из принципиальной схемы тормозной системы, можно достаточно легко представить себе принцип ее работы:

Процесс торможения запускается при нажатии водителем на педаль тормоза, при этом в тормозных шлангах повышается внутреннее давление.

Металлические патрубки и шланги представляют собой замкнутую герметичную систему, и находящаяся в них жидкость передает избыточное давление на поршни, которые заставляют поменять позицию колодки плавно фиксирующие тормозной диск с обеих сторон.

Возникающий при этом эффект трения металлических частей и приводит к снижению оборотов колеса.

Для своевременного и плавного снижения скорости машины, важным является и строго параллельное расположение тормозных колодок. Поддерживать подобное состояние тоже относится к основным задачам суппорта.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Основные симптомы выхода из строя

Если вы планируете приобрести ремкомплект суппорта, следует учитывать, что от его качества будет зависеть безопасность движения. Все дело в том, что процесс торможения обусловливается трением деталей друг о друга, что приводит к повышению температуры в них.

Важным считается, чтобы элементы тормозной системы обладали повышенной прочностью, хорошо сопротивлялись действию высоких температур и быстро остывали. Только в таком случае получится избежать быстрого выхода из строя элементов тормозной системы и увеличить срок службы суппорта.

Симптомы, указывающие на выход суппорта из строя:

  • Появление посторонних звуков в районе прикрепления детали к диску колеса. Чаще всего это сильный скрип, который подает водителю сигнал о том, что процессы трения вышли из-под контроля, и металл суппорта начинает терять свою прочность.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Появление посторонних звуков может быть вызвано простым прекосом колодок и на ранних стадиях не требовать полно замены детали.
  • Если проблема в тормозных дисках, то чаще всего к различным звукам добавляется биение руля при торможении.

Достаточно часто причиной плохой работы тормозов становиться простой разрыв пыльника тормозного поршня.

Если сразу не исправить ситуацию, то можно дождаться того, что под воздействием грязи и пыли между поршнем и самим цилиндром появляются участки ржавчины. Такое состояние этих элементов может спровоцировать отказ тормозов в самый неподходящий момент.

Устранение неисправностей

Суппорт не представляет собой сложной конструкции, поэтому мелкий его ремонт вполне можно осуществить в собственном гараже. Сам процесс приведения в порядок тормозной системы следует начинать с полного демонтажа данного узла.

После того, как суппорт был снят, рекомендуется убрать остатки старого масла, грязи и пыли, протереть деталь сухой тряпкой и нанести новую смазку.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Это поможет продлить срок службы всех резиновых изделий, входящих в комплект суппорта. После этого, если не обнаружилось серьезных поломок, то его можно поставить на место.

Не представляет особого труда и замена тормозных колодок. Главной сложностью является необходимость установить новые детали на строго определенное место. Облегчает ремонт отсутствие необходимости при замене тормозных колодок отключать шланги и сливать из системы жидкость.

Несмотря на то, что в современных автомобилях суппорты практически не отличаются от устройств, установленных в старых машинах, рекомендуется для ремонта и профилактики тормозной системы обращаться за помощью в специализированные сервисные центры.

Следует помнить, что от стабильной работы тормозной системы и в частности, суппорта, зависит не только комфорт при поездках, а и элементарная безопасность водителя и его пассажиров.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Чем смазать тормозной суппорт? | Смазка тормозной системы — это блоги от abro-ind.ru

Наступило время сезонного технического обслуживания автомобиля. Многие водители устремились в автосервисы для смены покрышек, масел и прочих технических жидкостей.

В дополнение к этим процедурам рекомендуется  осуществить обслуживание тормозной системы: заменить тормозные колодки и смазать подвижные элементы суппортов.

            Последним пунктом многие пренебрегают, считая , что заводские OEM смазки вечные. В итоге  автолюбитель получает заклинившие тормозные суппорты и направляющие, что может привести к самым печальным последствиям.


Что происходит?

            От высоких температур и агрессивного воздействия дорожной среды, примерно через 30 тысяч километров пробега, смазки теряют свои свойства и могут выпасть в стружку.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает На поршне суппорта и направляющих начинают образовываться задиры, которые со временем начинают ржаветь и препятствовать нормальному движению поршня в рабочем цилиндре сцепления и каретки суппорта.

Сегодня мы  расскажем, какой комплекс мероприятий должен сопровождать замену тормозных колодок. Разберем, как правильно выбрать смазки для суппортов.

Что понадобится:

Очиститель тормозов — очищает и обезжиривает тормозные диски, колодки, барабаны и прочие детали тормозной системы.


Особенности:
— не требует демонтажа;
— быстро высыхает, не оставляя следов;

— эффективно удаляет пыль, смазку, масло, технические жидкости;
— повышает эффективность работы тормозной системы, устраняет посторонние шумы;
— может использоваться при ремонте шрусов, частей сцепления и прочих деталей автомобиля.

Смазка для суппортов синтетическая (4г)


— Устраняет скрип;
— Защищает от износа при высоких нагрузках;
— Повышает эффективность работы тормозной системы;
— Создана по запатентованной формуле;
— Обеспечивает долговременную защиту от истирания, износа и коррозии;
— Безопасна для резиновых и пластиковых деталей;
— Не застывает, не плавится, не смывается водой;
— Диапазон рабочих температур от -46°С до 233°С;

Смазка для тормозной системы (4г)


Высокотемпературная синтетическая смазка с добавлением керамических частиц.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Создана по запатентованной формуле с добавлением противоизносных присадок. Повышает эффективность работы тормозной системы.

— Обеспечивает долговременную защиту от истирания, износа и коррозии;
— Устраняет скрип;
— Защищает от износа при высоких нагрузках: от -46°С до 1649°С;
— Безопасна для резиновых и пластиковых деталей;
— Не застывает, не плавится, не смывается водой;

Работа:

I.  Разберем тормозной суппорт, открутив нижний направляющий болт.


Поднимем тормозной цилиндр вверх на втором направляющем болте.


Достанем колодки.


Для предотвращения заклинивания тормозной системы необходимо отмыть все элементы от грязи, металлической стружки и старой смазки. Для этого нам пригодится очиститель тормозов.


Это средство позволяет безопасно очищать рабочую поверхность тормозного диска.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает


Перед установкой новых колодок нанесем смазку для тормозных систем.

Наносится средство на НЕРАБОЧУЮ часть колодки, а также на части суппорта, показанные  на рисунке:


Внимание! Данная смазка не подходит для использования в направляющих суппорта и тормозных поршнях!

II.   Следующим шагом необходимо подготовить направляющие суппорта.


Отмываем направляющие с помощью очистителя тормозов.


Наносим синтетическую смазку для суппортов .


На верхний направляющий болт.


Перед сборкой на нижний болт.


Собираем все части, не забыв обжать нижний направляющий болт суппорта с усилием, согласно  инструкции от автомобиля.

Все, теперь наш автомобиль готов.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Для лучших показателей рекомендуется  прокачать тормозную систему, заменить тормозную жидкость. Об этом мы расскажем в одной из следующих статей.

Спасибо, что любите ABRO!

устройство и признаки неисправности тормозной системы

Если не считать систему АБС, то суппорт дискового тормоза становится наиболее сложным и ответственным узлом из всех, отвечающих за быструю и безопасную остановку автомобиля в рабочих и экстренных ситуациях.

При всей своей внешней простоте, оптимальная конструкция узла формировалась долго, со времён перехода автомобилей с барабанной тормозной системы на дисковую.

Устройство и принцип работы

Обязательными элементами любого суппорта являются:

  1. Направляющие колодок. Они могут быть разного вида, более сложными у плавающих конструкций и относительно простыми у фиксированных. Их задача – передать тормозное усилие от прижатых к диску накладок на шасси автомобиля.
  2. Гидравлические цилиндры, преобразующие рост давления в системе привода тормозов в прижимное усилие фрикционных накладок к диску.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает
  3. Тормозные колодки, состоящие из прочной металлической подложки, на которую наклеены накладки из специального термостойкого материала с гарантированным коэффициентом трения по стали или чугуну диска.

После нажатия на тормозную педаль в системе нарастает давление, которое передаётся в рабочие цилиндры. Поршни начинают выдвигаться и зажимают диск с двух сторон через колодки.

Выделяется большое количество тепловой энергии, но благодаря размерам диска и его системе вентиляции оно успешно рассеивается, попутно охлаждая и материал колодок.

Тем не менее, температура суппорта растёт и для предотвращения закипания принимаются специальные меры по отводу тепла и составу самой жидкости.

Это интересно: Зачем нужен адсорбер в машине, устройство и принцип работы

При снятии давления поршни прекращают давить на колодки, а за счёт упругости, имеющихся на них уплотняющих манжет сдвигаются назад на очень небольшое расстояние, порядка десятых долей миллиметра.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Этого достаточно для предотвращения касания поверхностей с одной стороны и обеспечения высокой готовности к торможению с другой. Чем меньше это расстояние, тем быстрее сработает тормоз при следующем нажатии без лишнего свободного хода педали.

Для удаления воздуха из системы на каждом блоке цилиндров имеется специальный штуцер прокачки. Обычно он расположен рядом с местом подсоединения гибкого шланга подвода рабочего давления.

Смазка направляющих тормозного суппорта

При потере подвижности в узлах суппорта первое, на что необходимо обратить внимание – направляющие. Именно они, наиболее часто доставляют хлопоты владельцам автомобилей. Закисшие направляющие могу служить причиной для проявления всех неисправностей, связанных с потерей подвижности между узлами суппорта.

Направляющие должны свободно двигаться вдоль своей оси. Если этого не наблюдается, необходимо разобрать суппорт, вытащить из скобы направляющие, очистить их от старой смазки и оценить их состояние, также необходимо очистить посадочное место направляющей в скобе.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Рабочая поверхность направляющих должна быть без коррозии, без сильных следов износа. Если на поверхности направляющей появилась небольшая коррозия, то ее необходимо зачистить очень тонкой наждачной бумагой, после этого направляющую необходимо смазать специальной смазкой и установить назад в скобу суппорта. После этого необходимо проверить свободный ход направляющей вдоль своей оси. Вы не должны прилагать каких-либо больших усилий для перемещения направляющей. Направляющая должна свободно перемещаться в теле скобы при захвате двумя пальцами руки.

Если этого не происходит, то возможно, вы плохо очистили направляющую, либо она имеет большой износ и клинит в посадочном отверстии скобы, в этом случае направляющую необходимо заменить.

Важное замечание – для смазки направляющих необходимо использовать специальную смазку. Недопустимо использовать солидол, литол, графитную и прочие смазки.

Признаки неисправностей

Общим проявлением неполадок в работе тормозов будет снижение эффективности торможения.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Это проявляется:

  • уводом машины в сторону при торможении – неисправен один из суппортов;
  • ростом усилия на педали при той же интенсивности замедления;
  • подрагиванием педали в процессе торможения;
  • увеличением свободного хода педали до момента начала ощутимого замедления;
  • рывками машины до остановки;
  • подклиниванием колодок, колесо не растормаживается и суппорт сильно нагревается;
  • потёками тормозной жидкости;
  • неравномерным износом колодок и дисков.

После снятия колеса и контрольного нажатия на педаль можно заметить недостаточно плавное перемещение колодок, поршни движутся рывками, могут даже издавать щёлкающие звуки или скрипы.

Тебе надо знать: Как работает Вакуумный Усилитель Тормозов

Это может быть спровоцировано, как коррозией поршней или цилиндров, так и нарушением геометрии направляющих.

Причинами почти всегда являются проникновение влаги, вымывание смазки, разрушение резиновых деталей и пренебрежение сроками замены тормозной жидкости.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Как работает

Исходя из принципиальной схемы тормозной системы, можно достаточно легко представить себе принцип ее работы:

Процесс торможения запускается при нажатии водителем на педаль тормоза, при этом в тормозных шлангах повышается внутреннее давление.

Металлические патрубки и шланги представляют собой замкнутую герметичную систему, и находящаяся в них жидкость передает избыточное давление на поршни, которые заставляют поменять позицию колодки плавно фиксирующие тормозной диск с обеих сторон.

Возникающий при этом эффект трения металлических частей и приводит к снижению оборотов колеса.

Для своевременного и плавного снижения скорости машины, важным является и строго параллельное расположение тормозных колодок. Поддерживать подобное состояние тоже относится к основным задачам суппорта.

Ремонт суппорта

Самым надёжным и одобряемым производителями способом решения проблемы будет замена суппорта в сборе, причём симметрично, с обеих сторон автомобиля.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Начавшиеся процессы коррозии и износа остановить невозможно.

Однако высокая цена подталкивает автовладельцев к промежуточным частичным ремонтам. Для этого многие компании вторичного рынка запчастей выпускают ремкомплекты.

Обычно в состав ремонтного комплекта входят направляющие штоки или втулки, по которым движется скоба, их резиновые уплотнения, а также ремонтные поршни с манжетами и пыльниками.

Если внутренняя поверхность цилиндра ещё находится в рабочем состоянии, то есть на ней нет глубоких рисок и кратеров, то установка ремкомплекта вполне способна продлить жизнь суппорта. Разумеется, обязательной замене подлежат и колодки, которые к этому моменту уже неравномерно изношены.

Если в ремкомплекте нет специальной высокотемпературной смазки для тормозных механизмов, то её необходимо приобрести отдельно. Смазыванию подлежат направляющие и обратная сторона колодок. Применение смазок общего назначения недопустимо из-за высокой рабочей температуры.

После переборки заменяется тормозная жидкость, а система прокачивается.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает На машинах с АБС это надо делать с использованием специальной программы сканера, иначе полностью заменить жидкость не получится, и накопленная влага снова попадёт в рабочие цилиндры.

Немного истории

Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Великобритания). Именно в его конструкции использовался суппорт, прижимающий колодки. Тем не менее, тогда технологии не позволяли создавать надежные дисковые тормозные системы.

Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на автомобили – сначала на спортивные модели, а потом и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (в 1949 году).

Важность этого компонента сложно переоценить, ведь тормозные диск и колодки являются пассивными компонентами, тогда как суппорт выполняет активную роль. За счет него и происходит прижимание колодок. Следовательно, именно суппорт тормозной является важнейшим компонентом.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Как продлить срок службы узлов тормозной системы

Тормоза из-за своих непростых условий работы долговечностью обязаны исключительно профилактическим мерам:

  • надо с установленной регулярностью заменять тормозную жидкость, применяя только рекомендованную изготовителем;
  • при каждой замене колодок суппорт следует разобрать, очистить и смазать направляющие, при необходимости заменив ремкомплект или хотя бы уплотнительные детали;
  • нельзя перегревать тормоза, часто и без необходимости оттормаживаясь с высоких скоростей, на спусках лучше пользоваться торможением двигателем;
  • колодки надо менять вовремя, не дожидаясь срабатывания индикатора предельного износа;
  • это же относится и к дискам, доведение их до не предусмотренной конструкцией минимальной толщины вызывает запредельный выход поршней из цилиндров и износом уплотнений.

Особенно опасным эффектом будет появление разницы в торможении левых и правых колёс автомобиля из-за разной степени износа механизмов.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Такая езда недопустима, поскольку при экстренном торможении машину может развернуть и выбросить из полосы движения.

Основные симптомы выхода из строя

Если вы планируете приобрести ремкомплект суппорта, следует учитывать, что от его качества будет зависеть безопасность движения. Все дело в том, что процесс торможения обусловливается трением деталей друг о друга, что приводит к повышению температуры в них.

Важным считается, чтобы элементы тормозной системы обладали повышенной прочностью, хорошо сопротивлялись действию высоких температур и быстро остывали. Только в таком случае получится избежать быстрого выхода из строя элементов тормозной системы и увеличить срок службы суппорта.

Симптомы, указывающие на выход суппорта из строя:

  • Появление посторонних звуков в районе прикрепления детали к диску колеса. Чаще всего это сильный скрип, который подает водителю сигнал о том, что процессы трения вышли из-под контроля, и металл суппорта начинает терять свою прочность.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Появление посторонних звуков может быть вызвано простым прекосом колодок и на ранних стадиях не требовать полно замены детали.
  • Если проблема в тормозных дисках, то чаще всего к различным звукам добавляется биение руля при торможении.

Достаточно часто причиной плохой работы тормозов становиться простой разрыв пыльника тормозного поршня.

Если сразу не исправить ситуацию, то можно дождаться того, что под воздействием грязи и пыли между поршнем и самим цилиндром появляются участки ржавчины. Такое состояние этих элементов может спровоцировать отказ тормозов в самый неподходящий момент.

Тормозной диск


Тормозной диск с плавающим ротором Ferrari 430
Тормозной диск, выполненный из чугуна, жестко закреплен на ступице колеса, то есть вращается со скоростью колеса. Тормозные диски это то, что предстает перед нами, при снятом колесе.


Передний тормозной диск Ford Focus ST

Тормозной диск берет на себя почти всю тепловую энергию, выделяющуюся во время торможения.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Поэтому его главной характеристикой является теплоемкость и теплопроводность. Последняя в свою очередь также нужна для того, чтобы быстро отдавать тепло окружающей среде — нагревать воздух. Диск должен обладать достаточной жесткостью, чтобы выдерживать давление колодок и должен переносить частые и сильные перепады температур. В гражданских автомобилях применяют диски из чугуна, который имеет очень низкий коэффициент трения, что повышает износостойкость. Казалось бы, что в тормозах коэффициент трения должен быть большим, но мы уже обсуждали что все в конечном итоге упирается в коэффициент трения покрышек с асфальтом. И только там, где покрышки позволяют, имеет смысл использовать диски из керамики, карбона. Но такие диски будут заметно быстрее изнашиваться. По конструкции различают цельные диски и вентилируемые (двойные). Цельные представляют из себя плоский цельный диск — такие обычно ставят на задние колеса бюджетных машин.


Цельный задний тормозной диск

Вентиллируемые диски это, по-сути, два цельных диска соединенные перегородками.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Вентиллируемые диски гораздо лучше охлаждаются за счет воздуха, который циркулирует между дисками. На дорогих дисках перегородки спроектированы специально так, чтобы улучшить циркуляцию воздуха.


Вентиллируемый передний тормозной диск BMW

Для облегчения веса ступичную часть диска (колокол) изготавливают из более легких сплавов (алюминий), а сам ротор (рабочая поверхность) крепится болтами. Причем крепление может быть не жестким и допускать некоторое осевое смещение рабочей части диска — диски с плавающим ротором.


Составной тормозной диск Mitsubishi Evolution X

Диски с насечками помогают отводить горячие газы от трущихся поверхностей колодки и диска, и с одной стороны увеличивают площадь поверхности диска (для лучшего охлаждения), а с другой уменьшают площадь соприкосновения колодки с диском, соответственно меньше тепла выделяется в паре трения.


Вентиллируемый диск с насечками. В разрезе видно структуру перемычек, соединяющих две части диска

Перфорируемые диски имеют сквозные и глухие отверстия и способствуют лучшему охлаждению диска.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Также с одной стороны они уменьшают жесткость всей конструкции, а с другой помогают диску легче переносить деформации связанные с постоянными и быстрыми нагреваниями и охлаждениями.


Тормозной диск с перфорацией Aston Martin в виде настенных часов


Сравнение разных видов дисков

Тормозной диск, а вернее его размер напрямую влияет на минимальный размер колесных дисков и косвенно на профиль резины. Чем больше требуется тормозной диск, тем больше будет колесо, ведь сам диск и суппорт должны поместиться в колесный диск и еще иметь зазор для доступа воздуха для охлаждения и не перегревать сами колеса.

Разница между задним и передним суппортом

И хотя оба механизма работают аналогично друг другу, адаптация к условиям использования у них разная. Именно поэтому установить передний суппорт сзади и наоборот не получится.

Задние суппорты отличаются от передних по габаритам из-за банальной физики торможения. Если функция ручника производится штатными колодками, то задние суппорты могут иметь иную конструкцию.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Приобрести любую из таких запчастей можно в магазине, который продает авто запчасти и расходники для транспортных средств.

Благодаря суппорту, автомобиль способен производить торможение, именно поэтому его наличие в транспортном средстве обязательно. Следите за процессом торможения вашего авто и своевременно производите замену такой важной для вашей безопасности детали. Для проверки достаточно поднять машину на домкрате и снять колеса. Однако лучше всегда обращаться к специалистам, ведь наличие в машине неисправного суппорта может привести к плачевным последствиям.

Можно ли отремонтировать

У меня есть большая и замечательная статья по ремонту, обязательно читайте, там все по полкам. Суппорта ломаются от этого никуда не уйти, может просто банально пыльник «проворонили», либо рабочий поршень закис. В общем если покупать новый в сборе, то это дорого. Но можно отремонтировать и этот.

Для этого приобретается ремонтный комплект. По сути это все новые внутренности, которые стоит заменить.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Рабочие поршни ремонтировать нет смысла (отчищать их от ржавчины или окисла), поверхность зачастую уже съедена, и даже если вы снимете часть на специальном станке, то размеры уже не подойдут.

Поэтому последовательность действий должна быть такая:

  • Приобретаем ремкомплет.
  • Снимаем суппорт с машины и разбираем его.
  • Удаляем все старые резинки, при надобности чистим корпус.
  • Устанавливаем новые детали.
  • Устанавливаем на авто, прокачиваем тормозную систему.

Хочется отметить отдельно направляющие, по сути это два длинных болта, по которым ходит подвижная часть конструкции. Если они изнашиваются, либо у них рвется уплотнительная резинка, работа суппорта также может нарушиться, их также желательно заменить.

Сейчас небольшое полезное видео смотрим.

На этом заканчиваю, читайте наш АВТОБЛОГ.

Похожие новости

  • Чем и какой краской покрасить тормозные барабаны. Чтобы не ржаве…
  • Какие тормозные барабаны лучше чугунные или алюминиевые.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Читать …

Добавить комментарий Отменить ответ

Тормозной суппорт. Устройство и неисправности

Самый кошмарный сон любого водителя — это машина с отказавшими тормозами. И хотя мы уже не раз писали о тормозной системе в целом и о возможных проблемах, связанных с ее функционированием, не лишним будет снова обратиться к этой теме. Ведь тормоза — основной элемент безопасности автомобиля и тех, кто в нем находится. На этот раз подробнее рассмотрим устройство и работу тормозного суппорта, назначение которого состоит в том, чтобы обеспечить прижимание колодок к диску во время торможения.

Суппорт является основой дискового тормозного механизма. Тормоза такого типа установлены на передних колесах практически всех выпущенных за последние полвека легковых автомобилей. Применение дисковых тормозов на задних колесах долгое время сдерживалось по ряду причин, главной из которых была сложность с организацией стояночного тормоза. Но похоже, эти проблемы остались в прошлом, и уже лет двадцать большинство машин ведущих автопроизводителей выходят с конвейера с задними тормозами дискового типа.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Менее эффективные, но при этом более дешевые, барабанные тормоза все еще используются в бюджетных моделях, а также в некоторых внедорожниках, для которых имеет значение их грязезащищенность. И, по-видимому, рабочие механизмы барабанного типа останутся актуальными еще довольно долго. Но сейчас речь не о них.

Устройство, типы и принцип работы тормозных суппортов

По сути суппорт представляет собой корпус, по форме напоминающий скобу, в котором располагается один или несколько тормозных цилиндров. Во процессе торможения гидравлика воздействует на находящиеся в цилиндрах поршни, а те давят на колодки, прижимая их к тормозному диску и замедляя таким образом вращение колеса.

Хотя конструкторы не сидят сложа руки, основной принцип работы тормозного суппорта остается неизменным уже многие годы. Тем не менее можно выделить несколько разновидностей данного устройства со своими конструктивными особенностями.

Суппорт обычно изготовлен из чугуна, реже — из сплава на основе алюминия.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Его конструкция может иметь неподвижную или плавающую скобу.

Подвижная скоба способна перемещаться по направляющим, а цилиндр находится с внутренней стороны диска. Нажатая педаль тормоза создает давление в гидравлической системе, которое выталкивает из цилиндра поршень, и тот давит на колодку. Суппорт при этом сдвигается по направляющим в противоположную сторону, прижимая колодку с другой стороны диска.

В устройстве с фиксированной скобой цилиндры расположены симметрично относительно тормозного диска и соединены между собой трубкой. Тормозная жидкость одновременно воздействует на оба поршня.

Суппорт статичной конструкции обеспечивает большее тормозное усилие и, соответственно, более эффективное торможение по сравнению с плавающей скобой. Но зазор между диском и колодкой при этом может меняться, что приводит к неравномерному износу колодок. Вариант с подвижной скобой проще и дешевле в изготовлении, поэтому его чаще можно встретить на недорогих моделях.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Толкатель поршня, как правило, непосредственно надавливает на колодку, хотя встречаются конструкции с промежуточным передаточным механизмом.

В каждом суппорте может быть от одного до восьми цилиндров. Варианты с шестью или восемью поршнями встречаются в основном на спортивных моделях автомобилей.

Каждый поршень защищен резиновым пыльником, от состояния которого во многом зависит исправная работа тормозов. Именно попадание влаги и грязи через разорванный пыльник является наиболее частой причиной коррозии и заклинивания поршня. Утечке рабочей жидкости из цилиндра препятствует установленная внутри манжета.

Суппорт, устанавливаемый на задней оси, обычно дополнен механизмом стояночного тормоза. Он может иметь винтовую, кулачковую или барабанную конструкцию.

Винтовой вариант используется в суппортах с одним поршнем, который управляется механическим приводом стояночного тормоза либо гидравликой при обычном торможении.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Внутри цилиндра (2) находится шток (1) с резьбой, на который накручивается поршень (4), и возвратная пружина. Шток соединен с механическим приводом ручника. При задействовании стояночного тормоза шток с поршнем выдвигается на пару миллиметров, колодки прижимаются к тормозному диску и блокируют колесо. Когда ручной тормоз отпускается, поршень посредством возвратной пружины сдвигается в исходное положение, освобождая колодки и разблокируя колесо.

Кулачковый механизм действует аналогичным образом, только здесь на поршень с помощью толкателя давит кулачок. Поворот кулачка осуществляется посредством механического привода ручного тормоза.

В суппорте с несколькими цилиндрами исполнительный механизм ручника обычно выполнен в виде отдельного узла. По сути это барабанный тормоз со своими собственными колодками.

В более продвинутых вариантах для управления стояночным тормозом применяется электромеханический привод.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Неисправности и ремонт

О том, что с суппортом не всё в порядке, могут говорить косвенные признаки — утечка тормозной жидкости, необходимость прилагать дополнительное усилие при нажимании на тормоз или увеличенный свободный ход педали. Из-за разбитых отверстий для направляющих может появиться люфт суппорта, который будет сопровождаться характерным стуком. Из-за заклинивания одного или нескольких поршней колеса будут тормозиться неравномерно, что приведет к заносам во время торможения. На проблемы с суппортом укажет и неодинаковый износ колодок.

Для работы по восстановлению суппорта можно приобрести соответствующий ремонтный комплект. В продаже можно найти ремкомплекты разных производителей и разного качества. При покупке обращайте внимание на состав комплекта, он также может отличаться. Кроме того, можно приобрести отдельные детали или суппорт в сборе, если его состояние таково, что ремонтировать не имеет смысла. Обязательной замене при восстановлении суппорта подлежат все резиновые элементы — пыльники, манжеты, уплотнения, сальники.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Если имеются определенные навыки, можно произвести ремонт самостоятельно. Демонтаж и сборка заднего суппорта со встроенным механизмом ручного тормоза могут оказаться достаточно сложными и потребовать специальных инструментов и навыков.

Отдав тормозной шланг перед снятием суппорта, позаботьтесь, чтобы из него не вытекала жидкость. Можно надеть на него какой-нибудь колпачок или заткнуть пробкой.

Если поршень не удается извлечь из цилиндра обычным способом, воспользуйтесь компрессором и продувочным пистолетом, вставив его в отверстие для тормозного шланга. Будьте осторожны — поршень может буквально выстрелить, а заодно брызнет и оставшаяся в цилиндре жидкость. Если компрессор отсутствует, можно попытаться выдавить поршень, нажав педаль тормоза (тормозной шланг, конечно, должен быть подсоединен).

В суппорте с винтовым механизмом ручника поршень не выдавливается, а выкручивается специальным ключом.

Поршень следует очистить от ржавчины, грязи и закоксовавшейся смазки и отшлифовать с помощью наждачной бумаги или мелкого напильника.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Иногда может потребоваться пескоструйная обработка. На рабочей поверхности поршня не должно быть задиров, царапин и кратеров, возникших из-за коррозии. То же относится и к внутренней поверхности цилиндра. При наличии значительных дефектов поршень лучше заменить. Если вытачивается самодельный стальной поршень, его необходимо будет хромировать.

Если суппорт с плавающей скобой, особое внимание следует уделить направляющим. Они нередко закисают из-за повреждения пыльника, нерегулярного смазывания или при использовании неправильной смазки. Их необходимо тщательно очистить и отшлифовать, а также убедиться в отсутствии деформации, чтобы ничто не препятствовало свободному ходу скобы. И не забудьте прочистить отверстия для направляющих.

В зависимости от состояния, возможно, потребуется заменить запорную арматуру гидравлики, штуцер прокачки, соединительные трубки (в устройствах с несколькими поршнями), а также крепежные детали.

При сборке восстановленного механизма обязательно смажьте поршень и направляющие, а также внутреннюю поверхность пыльника.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Использовать нужно только специальную смазку для суппортов, сохраняющую свои рабочие параметры в широком диапазоне температур.

После сборки не забудьте прокачать гидравлику, удалив из системы воздух. Проверьте отсутствие утечек и уровень тормозной жидкости.

Если в тормозной системе возникли неполадки, не затягивайте с их устранением. И дело не только в безопасности и риске попасть в аварию, но и в том, что одна проблема может потянуть за собой другие. К примеру, заклинивший суппорт способен вызвать перегрев и выход из строя ступичного подшипника. Неодинаковое торможение будет приводить к неравномерному износу покрышек. Закисший поршень может постоянно прижимать колодку к тормозному диску, вызывая его перегрев и преждевременный износ. Возможны и другие неприятности, которых можно избежать, если следить за состоянием тормозных механизмов, а также не забывать регулярно менять рабочую жидкость.

Саморегулирующийся задний тормозной суппорт с ручным тормозом (конструкция и работа) ?

 Эта статья для меня самого особенно интересная, так как столкнуться с этим чудом конструкторской мысли мне пришлось не только воочию, но и ощутить все его прелести и недостатки на себе.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Такие саморегулирующиеся тормозные суппорта объединенные с тормозной системой ставятся на многих марках машин. Не буду перечислять модели, но что на счет марок, так это VW, Audi, Renault… На этих точно! Так вот, конструкция это заслуживает внимания по своему удобству, функциональности и обслуживанию. Начну обо все по порядку, рассказав о достоинствах, особенностях и неких проблемах.

Конструкция и работа саморегулирующийся заднего гидравлического тормозной суппорта с ручным тормозом

 Рассказывать тут что-то на пальцах практически бессмысленно, так как красноречия и точности языка просто не хватит дабы описать, а слушающему или читающему понять. По крайней мере визуализация данной конструкции приоткроет занавес на многие тайны, которые бы пришлось долго понимать, если ограничиться лишь писаниной. Так вот смотрим на рисунок.

 Так вот, непосредственно о работе суппорта. В нормальном рабочем режиме поршень под воздействием гидравлической жидкости выходит из корпуса и давит на одну из тормозных колодок.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает В итоге, за счет скользящих направляющих (не показаны) тормозной суппорт и его ответная часть с двух сторон равномерно базируются и зажимают тормозной диск с двух сторон. В общем-то это совсем не открытие, так и работает 100 % таких тормозных суппортов. Теперь то, что касается ситуации, когда колодки начинают истираться, то есть образовывается зазор между ними и диском.
 В этом случае поршень все также выходит «на полную», то есть до колодки, однако между поршнем и регулировочной втулкой появляется зазор, по конусной части. Так вот чтобы выбрать «холостой ход» у поршня, необходимо этот самый зазор ликвидировать, то есть сделать так, чтобы поршень уже стоял изначально чуть выдвинутым, по сравнению с тем, что было до износа. Делается это при помощи ручного тормоза, то есть как раз использование «ручника»! Каждый раз, когда мы взводим ручник, то если у регулировочной втулки есть возможность провернуться по резьбе толкателя, то она провернется. А вот чтобы обеспечить удержание от прокручивания регулировочной втулки, используется пружинная шайба.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Нажимная пружина обеспечивает прилегание вала стояночного тормоза к толкателю. В принципе здесь все остальное уже лирика…

Плюсы и минусы саморегулирующегося заднего тормозного суппорта с ручным тормозом

 Плюсы очевидны. Так как холостой ход постоянно минимальный, тормоза будут эффективны. Это самое главное и важное. Что же касается минусов, то здесь большой количество деталей и самое главное уплотнений. Из-за этого возможны протечки, хотя конструкция сама по себе весьма надежна.
 Самым главным минусом является то, что при износе колодок необходимо вправлять, вернее вкручивать обратно регулировочную втулку на толкатель. Это отчасти не удобно, к тому же если это кто-то не знает, то может и вовсе поломать суппорт. Вот как раз о возврате в свое исходное рабочее состояние саморегулирующегося тормозного суппорта при замене колодок, я и хотел бы вам предложить следующее видео.

Тормозные суппорта: виды, технологии, эффективность.

Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Передние и задние

Одним из важных, в то же время функциональных элементов тормозной системы является суппорт. Существуют, конечно, и барабанные тормоза, где такая деталь не предусмотрена конструктивно, но на сегодняшний день преобладающее количество моделей авто оснащено именно дискового типа системами.

Тормозной суппорт, это простой механизм, обеспечивающий сжатие колодок вокруг тормозного диска. Прижимаются накладки благодаря давлению, генерируемому главным тормозным цилиндром авто, и передающим его через поршни. В сущности, достаточно простая гидравлическая система, замыкает которую тормозной суппорт.

По сути, устройство механизма не является сложным: это зажим в виде металлического корпуса (алюминиевого или чугунного), в котором работают поршни, прижимающие тормозные колодки. Расположение и количество поршней, а также тип суппорта зависят от модели авто.

На сегодня, в легковом автотранспорте применяется два типа суппортов:

— Плавающий тип

— Фиксированный тип

Плавающий тип состоит из двух частей: скобы и, собственно, самого суппорта (нередко суппортом называют всю конструкцию, состоящую из двух частей).Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Скоба неподвижно крепится к поворотному кулаку, а суппорт соединяется через направляющие втулки. Такой тип механизма имеет поршни только с одной стороны диска (внутренней). Принцип работы такой конструкции просто: при нажатии на педаль поршень (либо поршни) перемещают внутреннюю накладку, прижимая ее к поверхности диска. Далее, поршень, продолжая движение, смещает сам суппорт, прижимая таким образом и внешнюю колодку к противоположной стороне. Плавающая конструкция считается достаточно простой и недорогой в обслуживании. Эта простота также улучшает вентиляцию системы, эффективно рассеивая образующееся при торможении тепло (что крайне важно для тормозов). Обратной стороной является беспрепятственное попадание влаги и грязи в «пятно» контакта диск-колодка, а также в соединительные точки суппорта. Именно такой вид механизма применяется на большинстве легковых авто.

Фиксированный тип — это более технологичная конструкция, которая в отличии от плавающего типа, состоит из единой части, без плавающих соединений.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Узел неподвижно крепится к поворотному кулаку, и выполняет работы без изменений положения. Ключевым отличием от первого типа состоит в зеркальном (оппозитном) размещении поршней по обе стороны тормозного диска, а значит и принцип работы несколько отличен: при повышении давления в магистрали поршни одновременно сжимают и внешнюю и внутреннюю колодки. В свою очередь, фиксированный вид также подразделяется на два подтипа:

— сборная конструкция.

Наиболее распространенный вид. Конструкция такого суппорта изготовлена их двух частей, скрепленный между собой болтами. Недостатками считается именно сборное крепление, которое позволяет корпусу суппорта деформироваться под влиянием давления жидкости.

— моноблок

Такой механизм изготавливается из единой отлитой заготовки, и не содержит сборных частей корпуса. Такое решение более дорогостоящее как в обслуживании, так и в стоимости расходников.

Данная сравнительная характеристика поможем в общих чертах понять отличия и свойства обоих типов суппортов.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Для наглядности к сравнению добавлен и барабанный тип системы.

 Суппорт плавающийСуппорт фиксированный Барабанный тормоз
Стоимость обслуживания$$$ $$$
Стоимость расходников$$$$ $$
Эффективность4/55/5 2/5
Преимущества— прост в обслуживании и ремонте
— лучшее сочетание
— выше информативность торможения
— проще в обслуживании
— менее подвержен износу
 — более защищен от влаги и пыли
— продолжительный ресурс
Недостатки— чувствительность к небрежному обслуживанию
— ускоренный износ колодок
— дороже расходники
— выше цена
 — высокая стоимость обслуживания
— слабое охлаждение
— низкая эффективность

Главная и единственная проблема, возникающая в механизмах тормозной системы — это заклинивание.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Оно имеет разную степень — от легкого, практически незаметного при визуальном осмотре, легкого подклинивания до полной блокировки суппорта. Для данной поломки существует две основные причины:

1. Перекос суппорта вследствие подклинивания направляющих втулок.

Наиболее популярная поломка, которая присуща только плавающему типу. Причина — затрудненное перемещение суппорта по направляющим втулкам. То есть, одна стороны механизма начинает подтормаживать по отношению ко второй. Важно помнить, что даже незначительный перекос суппорта способен вызвать неравномерный износ колодки и диска.

Причина. Чаще всего, неисправность вызывает некачественная смазка направляющих втулок, либо же — ее отсутствие. Определить наличие поломки можно по уводу автомобиля в сторону при торможении. Если же есть доступ к самому суппорту, то первым визуальным признаком проблемы будет неравномерный износ колодок, либо разбухшие пыльники (т.н. колпачки) «пальцев».

2. Перекос суппорта по причине закисания поршня

Данная неисправность может проявиться как на плавающих, так и фиксированных суппортах.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Более того, учитывая, что фиксированный тип имеет в 2-3 раза больше поршней, то и вероятность столкнуться с поломкой выше. Природа неисправности проста: покрытый налетом ржавчины поршень движется в суппорте с перекосом, чем и вызывает неравномерное прижатие колодки к поверхности диска. Последствия примерно те же, что и в п.1. Правда, последствия чуть тяжелее: если проблема не будет купирована на раннем этапе, то коррозия шахты поршня может сделать невозможным ремонт самого суппорта.

Другие поломки суппортов тормоза.

— Срыв резьбы штуцера прокачки тормозной системы

Частая проблема, встречающаяся в алюминиевых конструкциях. Так как прокачка тормозов — привычная процедура при замене жидкости, нередко из-за чрезмерного усилия алюминиевое гнездо штуцера деформируется и резьба срывается. Во избежание — рекомендуется пользоваться данными динамометричских усилий для данного авто, и не «перетягивать» штуцер.

— Скрип и писк при торможении.

Одной из причин может быть действительно тормозной механизм.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Тормозная колодка устанавливается в суппорт не в скобу, а опосредованно, через монтажные пластины. Это набор металлических элементов, изогнутых в виде пружин, которые и держат накладку, демпфируя ее колебания и корректируя ее перемещение. Согласно регламента практически каждого автопроизводителя, монтажный комплект подлежит замене вместе с новым набором колодок. На практике же, механики, не задумываясь над последствиями, переустанавливают старые пластины. Как итог, износившиеся и «уставшие» пружины не в состоянии поддерживать работоспособность колодки — она проседает, и возникает перекос по отношению к диску. Далее — вибрация, слышимая ухом водителя как скрип и писк при торможении.

Чем, какими параметрами определяется производительность тормозного узла? Вместе с колодкой и диском, суппорт создает т.н. «Тормозной момент» — величину, которая по природе противоположна крутящему моменту. Данный показатель, в свою очередь, зависит от:

— давления в тормозной системы

— диаметра тормозного диска (а точнее, точки приложения силы сжатия)

— площади сечений поршней суппорта

— площади сечения ГТЦ

Таким образом, увеличивая диаметр диска, а также сечение поршней суппорта мы увеличиваем тормозной момент — иначе говоря, повышаем эффективность тормозов.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Но рассматривать этот параметр стоит в контексте и других факторов: стойкости к перегреву системы, хода педали, интенсивности охлаждения тормозов.

С технической точки зрения, конструкция перечного и заднего суппортов идентичны. Учитывая физику торможения, механизмы на передней оси более производительны, чем на задней: такое распределение продиктовано динамическим изменением развесовки по осям по время езды. Отличие может быть в конструкции задних суппортов, если функция ручника реализована через штатные колодки (в отличии от стояночного тормоза барабанного типа). Обычно, это привод винтового типа внутри поршня, который приводится в действие механически — затягиванием троса. В случае с электрон-механическим ручником, задний тормозной суппорт будет оснащаться моторчиком привода.

С точки зрения ремонта, задние тормоза всегда требовали больше внимания и более тщательного ухода. Во-первых, нагрузка на заднюю ось, и в большинстве автомоделей задние колодки заменяются значительно реже (1 замена задних = 2-3 замены передних накладок).Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает По этой причине задние суппорта собирают больше коррозии, а следовательно, более уязвимы. Во-вторых, если ручник в авто барабанного типа, то профилактика и обслуживание стояночного тормоза добавит прилично работы механику. Но технически, методы ремонта идентичны — для передних и задних: замена пыльников и уплотнителей, в виде ремкомплекта суппорта.

Понимание важности обслуживания тормозных суппортов

Как и многие из нас, мы не являемся экспертами в обслуживании автомобилей и не всегда понимаем все виды обслуживания, которые необходимы для обеспечения эффективной работы наших автомобилей. Знаете ли вы, что рекомендуется обслуживать тормозные суппорты каждые 2 года или 24 000 миль на вашем автомобиле? Обслуживание тормозного суппорта — это то, что необходимо и отличается от обычного обслуживания тормозов.

Начнем с первого вопроса, который мы все задаем… что такое тормозные суппорты? Тормозные суппорты вмещают тормозные колодки и, используя кронштейны, поршни и скользящие штифты суппорта, помогают проталкивать колодки в тормозные диски, когда вы нажимаете на тормоза.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Давайте углубимся в подробности, чтобы полностью понять тормозные суппорты … со временем скользящие штифты, о которых мы говорим, используют свою смазку и плохо скользят по суппортам. При недостатке смазки начинают происходить некоторые вещи.

1. Тормоза неправильно контактируют с ротором; тормозные колодки изнашиваются неравномерно.
2. Скользящие штифты могут заедать. Это приводит к тому, что тормозная колодка постоянно контактирует с ротором, что приводит к накоплению тепла, которое еще быстрее изнашивает тормоза.
3. Тормозное усилие вашего тормоза может снизиться из-за того, что тормозные колодки не касаются всей поверхности тормозного ротора.

В итоге, похоже, что мы не полностью используем тормозные колодки, как следовало бы, что означает, что мы выбрасываем доллары.

Также имеется резина, которая покрывает и защищает скользящие пальцы, на которых образуется тормозная пыль и нарастает ржавчина.Это скопление может препятствовать скольжению суппортов.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Как происходит накопление ржавчины? Основная причина — соль с дороги. Как коренные жители Огайо, мы лучше всех знаем, что погода в Кливленде действительно может испачкать нашу машину снизу вверх и изнутри. Солевые химические вещества вредны для металла и вызывают коррозию, если металл не чистить регулярно. Таким образом, это скопление создает недостаток смазки.

Чтобы эти тормозные суппорты оставались в первозданном виде, вам необходимо регулярно чистить и смазывать скользящие пальцы.Когда наш отдел обслуживания в Crestmont Cadillac чистит пальцы, они также удаляют жир, мусор и ищут ржавчину, затем протирают стержень термостойкой смазкой и вставляют его обратно. Весь процесс может занять около часа.

Пока мы обслуживаем тормозные суппорты, мы также можем проверить дисковые или барабанные тормоза … но это уже другая статья в блоге! Поскольку вы нашли время, чтобы узнать о тормозных суппортах, ваш последний вопрос, возможно, будет заключаться в том, какова стоимость такого обслуживания?

В Crestmont Cadillac мы взимаем 179 долларов.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает 99 для всех четырех тормозных суппортов. Конечно, мы всегда просим вас обратиться к дилеру или в сервисный отдел Crestmont для уточнения деталей. Мы также обслуживаем большинство марок и моделей Ford, Chevy, Honda, Infiniti, Chrysler и других.

Упомяните эту статью и получите скидку 10 долларов на следующее обслуживание тормозного суппорта!

Все, что вам нужно знать о тормозных суппортах

Что такое штангенциркуль и для чего он нужен?

Вы знаете, что такое тормозная колодка и для чего нужны тормозные диски, но что такое тормозной суппорт? Это одна из наименее изученных частей тормозной системы, но она по-прежнему важна, по крайней мере, если вы хотите, чтобы ваша машина перестала двигаться, когда вы нажимаете на тормоз (что мы предполагаем, что вы это делаете).Вот все, что вам нужно знать о тормозных суппортах, чтобы обезопасить себя независимо от типа автомобиля.

Что такое тормозной суппорт?

Тормозной суппорт — это всего лишь одна часть дисковой тормозной системы, которая является частью передних тормозов большинства современных легковых и легких грузовиков.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Все больше и больше автомобилей имеют дисковую тормозную систему в задней части. В суппорте находятся тормозные колодки и поршни. Поршень (ы) отвечает за прижимание колодки к ротору, что создает трение и останавливает колесо.Тормозные суппорты работают вместе с тормозными дисками, тормозными колодками и остальной частью вашей гидравлической системы, чтобы остановить ваш автомобиль, когда вы нажимаете на тормоз.

Для чего нужен тормозной суппорт?

Функция тормозного суппорта заключается в создании трения путем вдавливания тормозных колодок в роторы для замедления колес. Тормозной суппорт подходит как зажим (когда вы нажимаете педаль тормоза) на ротор каждого колеса. Тормозные колодки находятся внутри суппорта, и когда вы нажимаете на педаль тормоза, чтобы замедлить или остановить автомобиль, тормозная жидкость оказывает давление на поршни в суппорте тормоза.Это прижимает колодки к тормозному ротору и замедляет или останавливает ваш автомобиль.

Типы тормозных суппортов

Два основных типа суппортов — это плавающие (также называемые скользящими) суппорты и фиксированные суппорты.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Плавающие суппорты могут входить и выходить относительно ротора. У них либо один, либо два поршня на внутренней стороне ротора. Когда вы нажимаете на тормоз, поршень (-ы) толкает суппорт, что создает трение от тормозных колодок, расположенных по обе стороны от ротора.

Фиксированные суппорты не двигаются. Вместо этого у них есть поршни, расположенные на противоположных сторонах ротора. Они дороже, чем плавающие суппорты, могут иметь больше поршней и в целом обладают более высокими характеристиками.

Как узнать, что тормозной суппорт вышел из строя?

Со временем даже в самых хорошо обслуживаемых транспортных средствах потребуется ремонт тормозов. Тормозная система нагревается каждый раз, когда вы снижаете скорость. Таким образом, даже если вы едете только в нормальных условиях вождения и не делаете резких остановок, ваши суппорты в конечном итоге все равно ослабнут и выйдут из строя.

Ваши суппорты также подвержены риску, если вы не водите машину регулярно.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Они могут заржаветь или испачкаться и даже начать течь тормозной жидкости, если вы не будете регулярно выезжать из машины. Уплотнения внутри суппорта могут высохнуть и выйти из строя при нерегулярном использовании. Это одна из причин, почему так важно не позволять классическим автомобилям годами сидеть в гараже и собирать пыль. Машины созданы для вождения!

Если вы заметили любой из следующих знаков, немедленно приведите свой автомобиль, чтобы мы могли проверить ваши тормоза и убедиться, что вы в безопасности на дороге:

● Автомобиль тянется в сторону, когда вы нажимаете педаль тормоза.
● Тормоза сработают, только если вы нажмете их несколько раз.
● Вы видите утечки тормозной жидкости вокруг колес
● Педаль тормоза кажется более мягкой, чем должна, когда вы нажимаете на нее
● Постоянный визг, скрежет или скрип, исходящий от вашего тормоза

Если вы заметили какие-либо из этих признаков износа суппорта или у вас возникли другие проблемы с тормозами, назначьте встречу сегодня.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Профессионал из Spring Works будет рад осмотреть ваш автомобиль и сообщить, нужно ли отремонтировать или заменить тормоза, чтобы вы могли безопасно уехать.

Что такое подвесной тормозной суппорт?

Тормозной суппорт — это компонент тормозного механизма, в котором размещены колодки и поршни. Если суппорт тормоза застрял или свисает, тормозная колодка не отсоединится от поверхности тормозного ротора. В этой ситуации у вас возникает ощущение, что вы едете со слегка задействованными тормозами, потому что они есть.Вождение автомобиля с застрявшим тормозным суппортом создает дополнительную нагрузку на другие компоненты и системы вашего автомобиля, среди прочих проблем.

К счастью, знание того, как бороться с застреванием суппорта и другими проблемами с тормозами, поможет вам уверенно справиться с ситуацией.

Как происходит подвешивание тормозного суппорта?

Есть несколько причин, по которым у вас может заедать суппорт. Вот самые частые причины.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Суппорта суппорта — суппорты, расположенные в суппорте, могут замерзнуть из-за отсутствия смазки, коррозии или скопления мусора.Когда суппорт не может входить или выдвигаться должным образом, это вызывает заедание узла тормозного суппорта. Использование полностью синтетической смазки важно, потому что она уменьшает заедание с возрастом и не высыхает, как несинтетическая смазка.

Для правильного входа и выхода из кронштейна калибра направляющие должны быть смазаны. Они оснащены защитными резиновыми сапогами, которые удерживают смазку на месте, но иногда эти резиновые сапоги стареют, высыхают и рвутся со временем, позволяя проникнуть ржавчине и мусору.Это приводит к тому, что они перестают правильно скользить, и ваши тормоза начинают заедать или не срабатывают полностью.

Поршень суппорта — Поршень окружен резиновым чехлом. Этот пыльник защищает поршень от грязи и сажи. Иногда пыльник может порваться, когда поршень втягивается обратно в суппорт при использовании неподходящего оборудования.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Как только он будет порван, на нем начнет накапливаться ржавчина и прочий мусор. Это препятствует правильному скольжению поршня.

Тормозной шланг — со временем тормозные шланги начинают изнашиваться.Это приводит к отламыванию небольшого кусочка, что также может привести к тому, что часть шланга останется прикрепленной. В зависимости от того, как шланг выходит из строя, вы можете обнаружить, что шланг действует как клапан, позволяя тормозной жидкости течь в одном направлении, а не в другом. Другими словами, когда вы нажимаете педаль тормоза, жидкость может течь к поршням и зацеплять колодки, но когда вы отпускаете педаль тормоза, жидкость не может вернуться обратно в главный цилиндр.

Независимо от причины, некоторые признаки зависания тормозного суппорта включают:

  • По ощущениям стоит стояночный тормоз
  • Автомобиль тянет в сторону
  • Запах горящего тормоза
  • Визг тормозов
  • Педаль Hard

Сколько стоит ремонт тормозного суппорта?

Если вам требуется ремонт подвесного суппорта тормоза, вы должны сначала оценить причину, прежде чем вы узнаете, какое решение необходимо.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Поскольку причиной может быть множество причин, перед тем, как дать правильную оценку, необходим осмотр профессионально обученного специалиста.

Во-первых, нам нужно определить, что тормозные колодки не являются причиной неисправности автомобиля. Если это просто колодки, вам не нужны новые суппорты. Кроме того, если выясняется, что это результат загрязнения или отложений, мы можем очистить суппорты и вернуть их в рабочее состояние.

Как и во многих других проблемах с автомобилем, чем раньше вы его осмотрите и отремонтируете, тем меньше вероятность того, что вы повредите другие компоненты и понесете более дорогостоящий ремонт.Традиционно игнорирование проблемы в конечном итоге делает ремонт более дорогостоящим.

Использование профессионального автомеханика для этой услуги

От вашей тормозной системы зависит, правильно ли вы останавливаетесь на дороге. Удержание тормозов — это вещь номер один, которую вы можете сделать, чтобы ваша семья благополучно прибыла в пункт назначения.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Кроме того, вам нужно, чтобы квалифицированный техник проверил вашу машину, как только вы заметите, что что-то не так.

Помните, как мы говорили о проблемах, которые возникают из-за того, что неподготовленным людям разрешается работать с вашими тормозами? Если болты сломаются или резиновые сапоги потеряны, у вас могут возникнуть большие проблемы, чем вы были вначале.

Кроме того, вам нужны технические специалисты, которые заботятся о вашем автомобиле. Если магазин заботится только о быстром выполнении работы и получении оплаты, он может упустить важные аспекты процесса ремонта.

Вот почему, когда вы приходите в Hollenshade для ремонта тормозов, мы следим за тем, чтобы все было в чистоте и была обеспечена надлежащая смазка всей системы. Смазку следует нанести на направляющие суппорта, колодки стояночного тормоза в точки касания опорной пластины и на направляющие колодки внутри кронштейна крепления суппорта.Мы также проверяем все компоненты тормозной системы, когда работаем с вашим автомобилем.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Включая сальники и поршни, чтобы гарантировать отсутствие других проблем.

Свяжитесь с нами

В автосервисе Hollenshade в Таусоне, штат Мэриленд, вы можете доверить нам заботу о вашем автомобиле, как если бы он был нашим собственным. Мы обязуемся служить вам эффективно, точно, прозрачно и ценно. Вот почему мы по-прежнему являемся одним из самых надежных автомехаников в районе Балтимора.

Если вы заметили признаки того, что что-то не так с вашими тормозами, позвоните нам сегодня: 410-828-5750 или напишите нам, чтобы записаться на прием.Мы проверим систему и сообщим вам, что происходит. Не рискуйте безопасностью своей семьи — свяжитесь с нами сейчас.

Суппорт тормозной

2734

Файл cookie — это небольшой файл данных, который хранится на вашем конечном устройстве. Файлы cookie используются для анализа интереса пользователей к нашим веб-сайтам и помогают сделать их более удобными для пользователей.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Как правило, вы также можете получать доступ к нашим веб-сайтам без файлов cookie. Однако, если вы хотите использовать все функции наших веб-сайтов наиболее удобным для пользователя способом, вы должны принять файлы cookie, которые позволяют использовать определенные функции или предоставляют удобные функции.Предполагаемое назначение файлов cookie, которые мы используем, показано в следующем списке.

Используя наши веб-сайты, вы даете согласие на использование тех файлов cookie, которые принимает ваш браузер в соответствии с его настройками. Однако вы можете настроить свой браузер так, чтобы он уведомлял вас перед принятием файлов cookie, принимал или отклонял только определенные файлы cookie или отклонял все файлы cookie. Кроме того, вы можете удалить файлы cookie со своего носителя в любое время. Дополнительную информацию можно найти в разделе «Защита данных».

В настоящее время активированы следующие файлы cookie:

Технически необходимые файлы cookie

Эти файлы cookie абсолютно необходимы для работы сайта и включают, например, функции, связанные с безопасностью.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Используются следующие файлы cookie:

Имя

Время удерживания

Назначение

Статистика

Для дальнейшего улучшения нашего предложения и нашего веб-сайта мы собираем анонимные данные для статистики и анализа.Эти файлы cookie используются для анализа поведения пользователей на нашем веб-сайте с помощью решения для веб-анализа Google Analytics.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Они носят имена «_ga», «_gid» или «_gat», которые используются для различения пользователей и ограничения скорости запросов. Все собранные данные анализируются анонимно.

Имя

Время удерживания

Назначение

Что, черт возьми, такое «моноблочный» тормозной суппорт?

Вы, наверное, слышали о «моноблочном» суппорте раньше, но чем он отличается от более традиционной альтернативы?

Когда производитель выпускает более быструю и острую версию автомобиля, вы, вероятно, слышали термин «моноблочные суппорты».Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Или, возможно, вы яростно просматривали каталог запчастей и заметили это слово. Но что это на самом деле означает?

Во-первых, мы должны взглянуть на конструкцию обычного многопоршневого суппорта . Поскольку он сжимается в двух подушках — по одной с каждой стороны, — ему необходимы две «поверхности», в каждой из которых врезаны отверстия для поршня и тракты для жидкости. Самый простой способ сделать это — сделать две половинки и скрепить их болтами, создав то, что иногда называют двухкомпонентным суппортом.

Обычный двухкомпонентный тормозной суппорт. Обратите внимание на шов посередине и болты, скрепляющие две стороны.

Единственная проблема в том, что эта конструкция изначально скомпрометирована.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Энергия тратится впустую, поскольку сила нажатия поршней на колодки изо всех сил пытается раздвинуть две части суппорта, создавая нечто, известное как «изгиб суппорта».В результате теряется ощущение торможения и происходит неравномерный износ колодок. Однако последнюю проблему можно смягчить, увеличив количество поршней (обычно используются четырех- и шестипоршневые механизмы, а в некоторых установках даже восемь) для более равномерного распределения тормозного усилия.

Одним из вариантов решения проблемы прогиба суппорта является моноблочный суппорт. Изготовленный из цельного куска материала (отсюда «моно»), моноблочный суппорт сложнее изготовить, поскольку между двумя сторонами детали остается лишь небольшое пространство для отверстий, которые необходимо обработать.Но такая конструкция будет — по крайней мере теоретически — более прочной и устойчивой к изгибу. Привет, улучшенное ощущение тормозов и более равномерный износ колодок.

Обработка с ЧПУ является наиболее типичным способом изготовления одного из этих суппортов, но есть и другие методы.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Например, Bugatti печатает на 3D-принтере гигантские тормозные суппорты Chiron — самые большие из всех серийных автомобилей — из титана. Каждая из них изготавливается в течение 45 часов, в течение которых укладывается 2213 слоев титанового порошка и расплавляется с помощью лазеров, а затем деталь подвергается термообработке и фрезерованию для создания красивого объекта, который вы видите выше. Необычные .

Моноблоки

хороши и хороши для производителей с хорошими ресурсами и для точного мира автоспорта, но как насчет вашей собственной езды? Следует ли вам немедленно пойти и купить суппорты моноблочные, чтобы избежать ужасного прогиба суппорта?

Это не тот вопрос, на который можно дать общий ответ, не углубляясь в конкретные обстоятельства, но можно с уверенностью сказать, что какие-либо улучшения не будут ощутимы резко.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Если средства ограничены, обновление колодок, скорее всего, существенно повлияет на то, как ваши тормоза ощущаются и работают.

BA Автосервис | Почему мой тормозной суппорт вышел из строя всего через 18 месяцев?

Brian England , Вт, 13 декабря 2016 г.

В один из осенних выходных мы с женой ехали на север по межштатной автомагистрали 270, направляясь из Урбаны в Фредерик, штат Мэриленд, когда мы заметили знак с надписью «Живописный вид.«У нас было время убить, поэтому мы пошли к выходу. Это было хорошее место для остановки, потому что отсюда открывается великолепный вид на город Фредерик, расположенный в этой долине, граничащей с горой Катоктин, самым восточным гребнем гор Голубого хребта.

Когда мы возвращались к стоянке, я заметил группу людей, собравшуюся вокруг небольшого грузовика. Мое любопытство взяло верх, я подошел и нашел пожилую пару, объясняющую проблему, с которой они столкнулись с их автомобилем.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Они съехали с дороги не для обзора, а из-за того, что левый передний тормоз был постоянно включен, из-за чего колесо было очень горячим ( и очень опасно касаться ). Они явно отточили проблему, потому что каждый раз, когда ветер сдвигался и дул в нашу сторону, нам в ноздри наполнялся отчетливый запах горящих тормозных колодок.

Я вошел в самый разгар длительной дискуссии о том, что делать. Я присоединился к нам после того, как сообщил владельцу о своем опыте работы в сфере обслуживания и ремонта автомобилей.В итоге я помог владельцу снять колесо, чтобы проверить левый передний тормоз. Как оказалось, тормозной суппорт был заблокирован. Он выглядел очень ржавым и старым, и я предположил, что это, вероятно, одно из двух. Произошло либо повышение гидравлического давления в трубопроводе к тормозному суппорту, либо проблема с тормозным шлангом, либо суппорт был неисправен. Я наклонился к последнему и объяснил ситуацию хозяину. К сожалению, ничто не могло сделать грузовик достаточно безопасным, чтобы проехать 30 миль до их дома.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Мы все согласились, что лучший план действий — вызвать буксирную компанию.

Владелец был очень расстроен ситуацией, потому что 18 месяцев назад он потратил 900 долларов на обслуживание своих тормозов. Сервис включал замену колодок, суппортов и роторов. Он хотел знать, как оригинальные тормозные суппорты могут прослужить 200 000 миль, а эти суппорты — только 10 000 миль! Я объяснил, что подозреваю, что замененные суппорты не были новыми, а были восстановлены.Не так много ремонтных мастерских, которые хорошо с этим справляются, поэтому найти качественный восстановленный суппорт чрезвычайно сложно. Фактически, большинство восстановленных тормозных суппортов просто утиль, опасно и дешево. К сожалению, некоторые игроки в нашей отрасли действительно покупают и используют эти детали, отдавая предпочтение цене над качеством.

Вот почему так важно, когда вы выполняете работу по торможению, очень тщательно осматривать суппорт. Скорее всего, если автомобиль проехал менее 80 000–100 000 миль, суппорт будет в порядке, а недавно установленные тормозные детали (колодки и роторы) будут работать так же, как оригинальные тормозные детали.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Если вы живете в полосе ржавчины или рядом с океаном, вам, возможно, придется заменить суппорты, прежде чем вы достигнете отметки 80 000–100 000 миль. Если это так или вы вышли за рамки этого эталонного показателя, убедитесь, что ваша автомастерская использует новые детали от производителя оригинального оборудования; это лучший вариант. Как минимум, убедитесь, что они используют высококачественный восстановитель, например WBR, Original Performance или Nugeon. Кроме того, спросите в своем автомагазине об их гарантии. Если они покрывают ремонт на 36 000 миль или 3 года, как мы в BA Auto Care, это хорошее место для начала.

Суппорт тормозного ротора — Помощь по ремонту автомобилей

РОТОР ТОРМОЗА И СУППОРТ
Джим Миллер

Одна из наиболее выполнимых работ при ремонте автомобилей — это работа с тормозами. Тормозной ротор обеспечивает поверхность трения тормозных колодок.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Он предназначен для отвода тепла, выделяемого трением во время торможения. Способность тормозного ротора должным образом рассеивать тепло зависит от размера тормозного ротора.Измерение толщины тормозного ротора обеспечивает максимально возможное рассеивание тепла. Обработка тормозного ротора ниже указанных характеристик может вызвать чрезмерное нагревание при резком торможении. Тормозной ротор может иметь охлаждающие ребра, установленные в центре, для обеспечения вентиляции и улучшения теплоотвода. Поверхность тормозного ротора обработана до гладкой поверхности, чтобы обеспечить лучший контакт тормозной колодки с ротором и более равномерное торможение. Тормозной ротор можно легко повредить из-за контакта металла с металлом изношенных тормозных колодок.Задиры на поверхности тормозного ротора ниже минимальной толщины могут быстро возникнуть, если тормозные колодки изношены до металлической опорной пластины. Тормозные диски могут деформироваться из-за неправильной затяжки болтов крепления колес.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Это может привести к перекосу тормозных дисков и пульсации педали тормоза. По этой причине болты крепления колес всегда следует затягивать с надлежащим крутящим моментом. При диагностике и устранении неисправностей трясущейся передней части при торможении всегда учитывайте возможность деформации тормозных дисков, прежде чем приступить к ремонту тормозов при автоматическом ремонте.

В легковых и легких грузовых автомобилях используются суппорты дисковых тормозов трех типов: фиксированные, скользящие и плавающие. Фиксированный суппорт — это самая старая из используемых тормозных суппортов. Впервые они начали появляться на импортных и отечественных транспортных средствах в 1960-х годах. Сегодня в большинстве автомобилей используется однопоршневой суппорт скольжения или плавающий суппорт. Скользящие и плавающие суппорты дешевле в изготовлении и более просты по конструкции, чем фиксированные суппорты. Базовая работа суппорта дискового тормоза достигается за счет использования гидравлического давления для приведения в действие поршня суппорта дискового тормоза.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Суппорт может содержать до четырех поршней, в зависимости от используемого типа. Каждый поршень установлен в отверстии, выточенном в суппорте. Кольцевое уплотнение круглого сечения с квадратным вырезом находится в канавке, вырезанной в отверстии суппорта, и обеспечивает уплотнение для поршня суппорта. Пылезащитный уплотнитель размещен вокруг кромки поршня суппорта в зоне контакта тормозной колодки и закреплен в канавке на внешней стороне отверстия суппорта. Гидравлическое уплотнение поддерживается за счет контакта поверхности поршня суппорта с уплотнением суппорта.Уплотнение суппорта также выполняет две другие функции в суппорте дискового тормоза. Он действует как возвратная пружина тормоза, чтобы поддерживать правильный зазор между тормозной колодкой и ротором. Уплотнение суппорта способно сделать это благодаря его размещению в канавке, вырезанной в отверстии суппорта. Канавка уплотнения вырезана немного шире, чем уплотнение суппорта. При срабатывании автомобильных тормозов поршень скользит вперед в отверстии, перемещая уплотнение суппорта к краю канавки для уплотнения.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает Это вызывает деформацию уплотнения в том же направлении, что и движение поршня.Когда тормоза отпускаются, давление в поршне снижается, и деформация уплотнения поршня суппорта заставляет его слегка отодвигать поршень назад и создавать небольшой зазор между тормозными колодками и ротором. Эта же конструкция позволяет поршню немного двигаться наружу по мере износа тормозных колодок при включении тормозов из-за контакта между уплотнением и поверхностью поршня. При ремонте тормозов обязательно обратите внимание на эту очень важную конструктивную особенность.

В суппорте неподвижного дискового тормоза используются поршни, установленные в суппорте с обеих сторон ротора. Гидравлическая тормозная жидкость подается к обоим поршням через каналы, просверленные внутри суппорта. Давление прикладывается непосредственно к обеим тормозным колодкам в результате реакции поршней на гидравлическое давление главного цилиндра. В суппортах скользящего и плавающего дисковых тормозов обычно используется один большой поршень для применения с колодками дисковых тормозов.Суппорт тормозной что это: Тормозной суппорт - что такое турмозной суппорт и как работает

Ответить

Ваш адрес email не будет опубликован.
