Стробоскоп для зажигания — как им пользоваться?

Автомобильные владельцы с солидным опытом знают ценность правильно выставленного начального момента зажигания и корректной работы вакуумного и центробежного регуляторов опережения зажигания. Если произвести неправильную установку момента зажигания (кстати значительная роль может быть сыграна даже минимальным, казалось бы, отклонением на 2-3 градуса), это может стать причиной повышенного расхода топлива, потери мощности и перегреву силового агрегата и даже сокращению его эксплуатационного срока. Поэтому умение осуществлять проверку и регулировать систему зажигания – это очень ценные навыки для водителей, хотя данные процессы вполне относятся к категории достаточно сложных.

Если автовладелец всё же решился реализовывать данную операцию, то первым инструментом, который ему пригодится, будет стробоскоп, для установки зажигания, призванный упрощать процесс обслуживания вышеуказанной системы.

Как работает стробоскоп для зажигания?

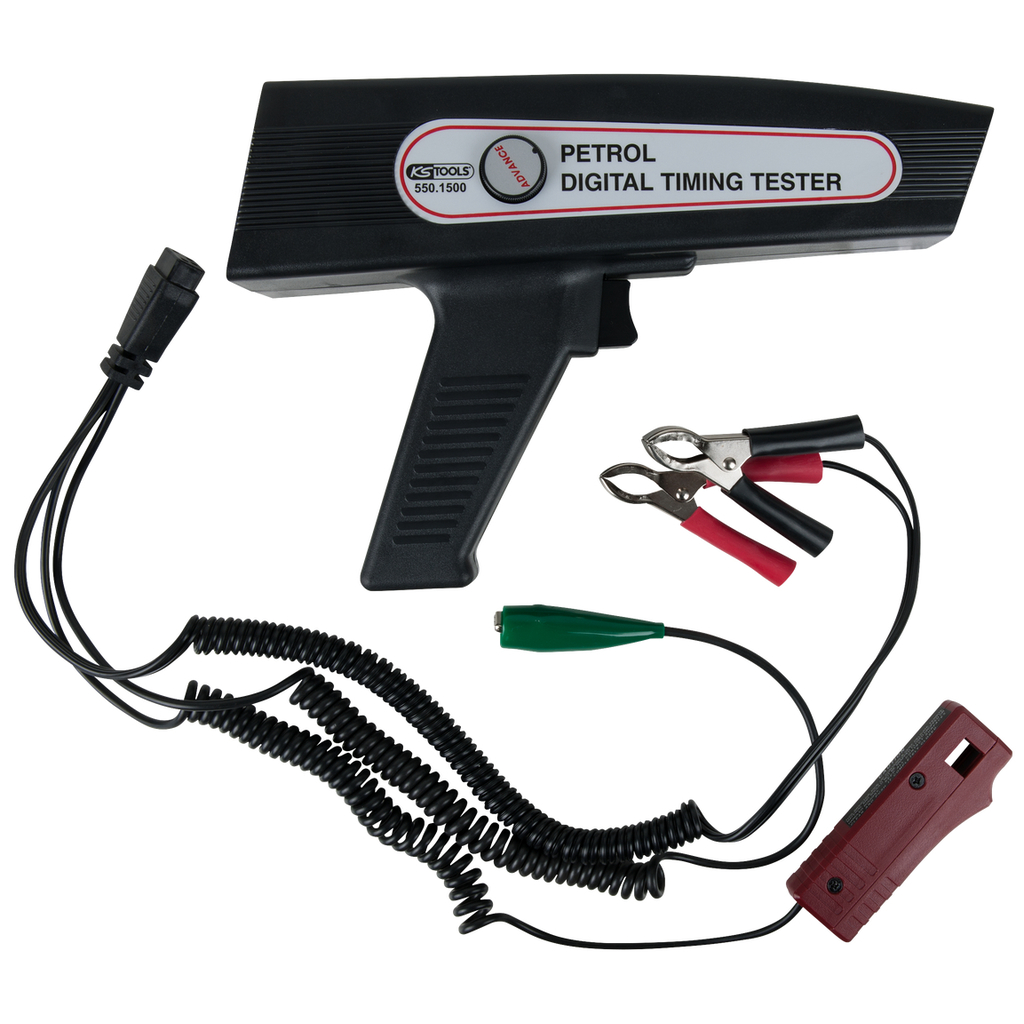

Стробоскоп зажигания – очень простой и доступный для приобретения прибор, который можно достать в любом специализированном магазине, к тому же он существенно облегчит Вам жизнь, как автовладельцу. Ведь имея в наличии такой прибор, даже начинающий водитель проверит и отрегулирует начальную установку момента зажигания за считанные минуты, а также проверит центробежный и вакуумный регуляторы на наличие каких-либо повреждений.

Данный прибор работает по принципу стробоскопического эффекта, суть которого поясняется примерно так: если объект, который движется в темноте, осветить кратковременной яркой вспышкой, то он покажется визуально застывшим в положении, в котором его и застала вспышка.

Принцип работы данного прибора заключается в стробоскопическом эффекте, суть которого можно пояснить примерно таким образом: если движущийся темноте объект осветить яркой и при этом короткой вспышкой, то он начнет визуально казаться застывшим именно в том положении, в котором вспышка его и застала.

Например, если освещать вспышками колесо, которое вращается с частотой, равной его вращательной частоте, то можно визуально его запечатлеть. Это легко заметно благодаря положению определённой метки.

Для установки момента зажигания запустите двигатель на холостых оборотах, а с помощью стробоскопа осветите ранее обговоренные метки. Одна из них, именуемая подвижной расположена на коленвале, хотя может на шкиве привода генератора или на маховике, а другая на корпусе двигателя. Вспышки случаются одновременно с моментом искрообразования в запальной свече цилиндра.

Во время вспыхивания должно быть видно обе метки. Причём здесь действуют следующие условия: если метки располагаются точно друг напротив друга, тогда угол опережения зажигания будет наиболее оптимальным, а если произойдёт смещение подвижной метки, то положение прерывательно-распределительного механизма необходимо откорректировать пока не совпадут метки.

Основным элементом стробоскопа является импульсная стробоскопическая лампа безынерционного типа. Данный механизм построен таким образом, что вспышки происходят в момент появления искры в свече первого цилиндра. Результатом этого будет расположение установочных меток вместе с другими элементами мотора, вращающимися с синхронно с коленчатым валом, в результате освещения их стробоскопической лампой кажутся недвижимыми. Благодаря этому можно осуществлять контроль над правильной установкой изначального момента зажигания.

Из всего описанного и сказанного выше уже складывается представление о характеристике работы стробоскопа для зажигания. Заодно объясним и его устройство: после подключения выводов к аккумулятору, заработает преобразователь напряжения, являющий собой мультивибратор симметрического типа. Изначальное напряжение распределяется далее с делителей на транзисторной базе, которые начинают приоткрываться, но один из них всегда делает это гораздо быстрее другого.

А это влияет на поведение другого транзистора, который в результате этого закрывается, что объясняется прикладыванием запирающего напряжения с обмоток к его базе. Затем транзисторы начинают открываться друг за другом, а это становится причиной подключения к аккумуляторной батареи одной или другой трансформаторной обмотки поочерёдно. В данный момент во вторичных обмотках возникает напряжение с прямоугольной формой и частотой около 800 Герц. Его значение прямо пропорционально количеству витков, имещихся в обмотке.

В момент происхождения непосредственного искрообразования, высоковольтный импульс первого цилиндра поступает на электроды, которые расположены на лампе стробоскопа, путём конденсаторов и специальной вилки разрядника от распределительного гнезда.

При всём этом, накопленная конденсатором энергия, преобразовывается в световую от вспышки лампы. После разряда конденсаторов затухает лампа, но они получают заряд от резисторов до напряжения около 450 Вольт. Таким путём закончена подготовка к очередной вспышке.

Резисторы служат ещё и для предотвращения закорачивания в обмотках в момент вспыхивания лампы. Призвание диода – защищать транзистор преобразователя, если стробоскоп подключен в неверной полярности. Благодаря разряднику обеспечивается получение необходимого напряжения высоковольтного импульса, во избежание осуществления возгорания лампы. При этом ни расстояние, ни давление в камере сгорания, ни свечи не играют никакой роли. Благодаря именно разряднику обеспечивается бесперебойная работа стробоскопа даже с закороченными электродами в свече зажигания.

Как видно, принцип работы, достаточно простого с виду механизма довольно сложен. Но это ни в коем случае не означает, что в нём нельзя разобраться. Также важно понять, как выставить зажигание при помощи стробоскопа и попробовать самолично осуществить данный процесс.

Характеристики стробоскопа для установки зажигания

Стробоскоп наделён определённым набором характеристик, который отличает его от других приборов, делая его поистине уникальным и необходимым. Среди уникальности, к примеру, можно назвать следующее: источником питания для стробоскопа могут быть собственные элементы питания и бортовая автомобильная сеть. Отсюда автоматически вытекает вопрос, какой же способ является лучшим – автономное питание или за счёт сети автомобиля.

Скажем лишь то, что эта данность абсолютно не принципиальная, но всё же первый способ ограничивает Вас от необходимости протягивания проводов за прибором. Ещё одной отличительной характеристикой стробоскопа является значение минимальной частоты вспышек, которые он выдаёт.

Она должна быть аналогичной с частотой вращения коленчатого вала, вращающегося на максимальных оборотах. Наиболее распространённые стробоскопы с частотой в 50Гц. Как правило, стробоскоп не может долго функционировать, осуществляя вспышки, а связано это с особенной конструкцией ламп. Зачастую, он способен корректно непрерывно работать не более десяти минут. Эти показатели указываются в инструкции к прибору. Во избежание непредвиденных ситуаций, стробоскопу и, в первую очередь, его лампам, необходимо давать отдых продолжительностью равной времени его работы за один сеанс.

Регулировка зажигания с помощью стробоскопа

Итак, если у Вас имеется сей уникальный инструмент, для выставления зажигания, тогда не стоит всё откладывать «в долгий ящик», а пора приступать к проверке и регулировке зажигания. У каждого трамблёра есть две системы корректировки – центробежный и вакуумный корректоры. Во время работы силового агрегата угол опережения зажигания не постоянен, на что влияет количество оборотов и нагрузка. Это необходимо для оптимального процесса сгорания топлива, а оптимально значит мощно и максимально экономично. Итак начинаем нашу проверку. Поехали.

1. Прогрейте двигатель и нормально отрегулируйте холостые обороты или чуть ниже. Снимите вакуумную трубку, которая идёт от вакуумника трамблёра к карбюратору. В таком режиме проверьте и отрегулируйте установку начального угла опережения зажигания. Подробные данные об этом Вы найдёте в мануале к Вашему транспортному средству.

2. Увеличив обороты двигателя до двух тысяч, Вы должны будете наблюдать и увеличение угла напряжения примерно на семь градусов, если этого не произошло, значит проблема с центробежным регулятором. Основной причиной, зачастую, может быть заклинивание центробежного механизма, что зачастую случается в следствии его окисления. Кроме этого часто происходит поломка пружин механизма.

3. Проверить работу вакуумного регулятора опережения зажигания будет посложнее из-за того, что его работа связана с работой карбюратора. Основным условием корректной работы вакуумного регулятора является отсутствие (на холостых оборотах) разряжения в трубке, пролегающей между вакуумником и карбюратором. Оно должно возникать только с повышением оборотов двигателя.

Своевременное появление разряжения в трубке проверяется кончиком языка к концу трубки, который соединяется с вакуумником трамблёра. Если карбюратор не в состоянии обеспечить своевременное появление разряда в трубке, то вакуумный корректор попросту не сможет нормально функционировать, даже если механизм трамблёра полностью исправен.

При правильной работе карбюратора и своевременном разряжении, соответственно, приступайте к проверке работоспособности самого вакуумника. Подсоедините вакуумную трубку снова к трамблёру и осветите метку стробоскопом. С увеличивающимися оборотами метка будет уходить выше в два раза, чем до этого с отсоединённой трубкой.

Суммарный угол опережения включает в себя три величины: начальный угол опережения зажигания, дополнительное опережение, которое создаётся центробежным регулятором, и дополнительное опережение от вакуумника. Он может достигать и 30 градусов. Всё зависит от режима работы силового агрегата, его модели и характеристик трамблёра.

У распределителей зажигания имеются свои определённые заданные характеристики функционирования. Определить их параметры точно и соответсвие их стандарту можно определить лишь на специальных стендах. В проделываемом Вами случае можно лишь определить работает или нет та либо иная схема. Конечно, опытный профессионал может и визуально определить насколько правильны характеристики работы трамблёра, а в случае чего и отрегулировать их, но это не так просто и для этого нужен определённый опыт, который нарабатывается долгими годами практики.

И последнее, что мы хотим сказать по данной теме. Если одна из систем коррекции опережения зажигания или обе не работают, то автомобиль заметно теряет в разгонной динамике, могут появиться «провалы» и увеличиться топливный расход.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Проверка стробоскопом момента зажигания на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Момент зажигания – это тот момент, когда искра проскакивает в нужном цилиндре, в общём как вы уже знаете двигатель работает за счёт смеси бензина и воздуха, так вот чтобы эта смесь сгорала нужна искра которая её подожжёт, поэтому свечи и являются вещами которые образовывают искру, но её нужно в определённый момент образовывать (Когда поршень в верхнюю точку подходит), а иначе толку от неё никакого не будет а только вред, это то и называется моментом зажигания, данный момент регулируется а так же проверяется (Он на слух может проверяться, а так же при помощи стробоскопа), в данной статье проверку мы будет осуществлять на автомобиле при помощи стробоскопа но и про проверку при помощи слуха тоже пару слов скажем.

Примечание!
Для того чтобы произвести данную проверку, вам нужен будет только один лишь стробоскоп (Если вы не знаете что это такое, то изучите статью: «Интересная информация про стробоскоп», в ней про него и сказано) ну и мел ещё возьмите, или вместо него яркий маркер можно использовать, но удобнее всего просто белым мелом запастись!

Краткое содержание:

Когда нужно проверять стробоскопом зажигание?
Вообщё в зажигание нужно лезть если вы точно уверены что с ним всё дело, хотя стробоскоп зажиганию по сути таки не навредит и это просто обычная проверка, но всё же просто так её делать тоже вам не рекомендуем, потому что проблема у вас может быть даже в другом, в общём если вы заметили что двигатель потерял у вас былую мощность и стал хуже разгоняться, а так же если у него начала проявляться детонация при резком разгоне (Что такое детонация и как она звучит, читайте и смотрите ролик в статье: «Подробная информация про детонацию на автомобиле»), холостой ход стал неровный (Стрелка тахометра прыгает или если у вас нет тахометра, то плавающий холостой ход вы тоже легко очень поймёте, главное уберите подсос и просто послушайте как автомобиль работает, если то сильнее то медленнее двигатель крутиться, значит неровный холостой ход у автомобиля) и автомобиль глохнет периодически, то есть вероятность того что зажигание на автомобиле у вас сбито или же какие то вещи которые относятся к нему (Свечи зажигания, сам трамблёр, высоковольтные провода к примеру) пришли в негодность и подлежат замене.

Примечание!
Совсем не обязательно покупать данный прибор, особенно в нём есть один минус, в него встроена газоразрядная лампа а любая лампа как вы уже знаете имеет ограниченный ресурс, кроме того новая лампа стоит действительно больших денег (Почти равносильного новому прибору) и покупать данный прибор или же нет решать только вам, но мы ещё раз повторимся, проверить правильно ли выставлено зажигание или же нет можно вовсе без него (На слух), о том как это сделать читайте в статье: «Установка момента зажигания», там всё подробно описано!

Как проверить стробоскопом зажигание на ВАЗ 2101-ВАЗ 2107?

Примечание!
Прежде чем вообще приступать к операции, поставите поршень четвёртого и первого (Они одновременно ходят) цилиндра в положение ВМТ (Это Верхнее Мёртвое Положение), это нужно выполнять для того чтобы метку было проще поставить мелом на ремне генератора, о том как поставить поставить поршни, читайте в статье: «Установка поршня в ВМТ на автомобиле»!

1) По сути ничего сложного в этом нет, если следовать инструкции то и у ребенка всё получиться, сперва объясним вам кой что, а именно когда вы купите данный прибор поищите в коробки из под него, в ней должна быть инструкция по применению в которой всё подробно описано, если она есть то всё хорошо, следуйте её и у вас всё получиться, если она какая то непонятная или же её и вовсе нет, то объяснить попытаемся уже мы вам подробно, ну что же начнём!

2) В начале сядьте в автомобиль и прокатитесь некоторое расстояние или же постойте на месте дав ему прогреться до рабочей температуры (Быстрее автомобиль прогреется стоя на месте), после того как прогреется автомобиль, уберите подсос (Если он у вас вытянут) и переходите к подключению стробоскопа.

Примечание!
При проверки стробоскопом момента зажигания, двигатель должен работать при условии что холостой ход у вас отрегулирован и он установлен нормально (Не слишком высокий имеет ввиду), если же у вас не отрегулирован холостой то рекомендуем вам это сделать для более точной проверки! (О том как отрегулировать холостой, читайте в статье: «Регулировка холостого хода на автомобилях»)

3) Затем присмотритесь то что от стробоскопа у вас идут провода (Всего три провода должно быть), два провода вы сразу кидайте (Наконечники у этих проводов выполнены в виде крокодильчика, вы их сразу поймёте) на минус и плюс к аккумуляторной батареи, то есть чёрный провод (Указан красной стрелкой) на минус, а красный (Он указан синей стрелкой) должен идти на вывод плюс.

Примечание!
Когда подсоедините провода, от вакуумного регулятора который указан красной стрелкой отсоедините шланг который синей стрелкой указан, это нужно делать для того чтобы метка слишком не уходила в сторону при работе двигателя, но учтите тот факт что данный вакуумный регулятор присутствует не на всех автомобилях, так как ранние машины до 1980 года комплектовались немного другим трамблёром который носит индекс «Р-125Б» и не имеет вакуумного регулятора, а имеет механический октан-корректор!

4) Идём дальше, теперь вам нужно будет кинуть последний третий провод (Это провод датчик) на высоковольтный провод идущий от свечи которая ввёрнута в первый цилиндр, данный провод (Датчик можно сказать) как вы видите на фото ниже подсоединяется к высоковольтному проводу посредством сдвигания его верхней части (см. маленькое фото), как верхнюю часть вы полностью отодвинете назад, одевайте датчик и снова фиксируйте её в своё положение в котором она полностью обхватит высоковольтный провод.

5) Следом вам понадобиться взять в руки белый мел и нарисовать им риску в месте Г (В этом месте которое указано под буквой Г, вы найдёте разрез, он специально в том месте сделан это как таковая метка, просто чтобы она была лучше видна, мелом на ремне генератора её продлите), после того как это сделаете, направьте стробоскоп на это место где вы продлили мелом метку и заводите после чего двигатель у автомобиля, если метка будет в районе средней риски которая указана буквой Б то у вас с зажиганием всё в порядке и лезть в него не нужно, если же метка покажет дальнюю риску (Можно в этом случае зажигание чуть подвинуть к средней метке), но а если же метка Г будет стоять на метки В то рекомендуем вам так же сместить зажигание чуть назад, то есть к метки Б и этой метки и держитесь, хотя бывают случае когда зажигание приходиться выставлять на метку В, вот поэтому и как многие говорят зажигание лучше всего настраивать на слух и на едущем автомобиле, а не при помощи стробоскопа.

Примечание!
Когда будете проверять зажигание стробоскопом и он у вас будет направлен на метку на шкиву коленчатого вала (Данная метка очень маленькая и увидеть её трудно, поэтому и на ремне генератора мы вам рекомендуем ещё мелом её немного продлить, для наглядности метка указана стрелкой на нижнем фото, на том фото происходит проверка зажигания на работающем автомобиле), следите чтобы она как мы уже вам ранее сказали, была как можно рядом со средней меткой на крышке (Средняя метка буквой Б на фото выше показана), попросите после этого помощника нажать немного на педаль газа чтобы машина увеличила обороты на холостом ходу, после чего метка должна по не многу смещаться (Вы это сразу поймёте и да где то до 2-х тысяч оборотов двигатель поднимите выше не нужно, в данном случае метка градусов на 2-7 сместиться, для примера, у тех самых меток которые на крышки нанесены интервал между собой в 5 градусов), если метка стоит на месте то значит центробежный регулятор (Это основа трамблёра) у вас износился, он может заесть или у него контакты могут окислиться и он в связи с этим не работает (Почините трамблёр, а именно центробежный регулятор, более подробно об ремонте читайте в статье: «Ремонт трамблёра на ВАЗ»)

Кой что ещё хотим добавить, обратите своё внимание что происходит с меткой при работе двигателя на холостом ходу, то есть она должна стоять практически на одном месте и не бегать туда сюда, если бегает то у вас опять же неисправности в системе зажигания имеются, с контактами к примеру может быть проблема или с конденсатором который вам придётся заменить!

6) Когда все операции по проверки зажигания проведены, проверьте вакуумный регулятор на работоспособность, для этого возьмите шланг который вы от вакуумного регулятора отсоединили ранее и к его кончику прислоните язык и попросите помощника нажать на педаль газа, если вы почувствуете разряжение в шлаге при увеличение оборотов, то всё в порядке, но учтите тот факт то что разряжения при работе двигателя на холостом ходу быть не должно, если оно происходит то нормально работать вакуумный регулятор уже не будет.

Примечание!
А если вы хотите проверить именно сам вакуумный регулятор, то подсоедините к нему шланг и заведите двигатель у автомобиля и так же стробоскоп подсоедините, дайте газу когда машина на холостых будет работать и метка после этого раза в 2 сильнее должна будет сместиться, если сместиться то вакуумный регулятор в норме и не требует своей замены!

Кстати если вы захотите проверить исправность свечей зажигания стробоскопом, то произведите следующую операцию, а именно подключите датчик стробоскопа поочерёдно к каждым проводам (1, 2, 3 и 4 цилиндра), если датчик будет подключен правильно заведите автомобиль и обратите особое внимание на прибор после этого, если в этом случае прибор заработает но при подключение к какому либо высоковольтному проводу нет, то это будет говорить о том что свеча данного цилиндра к которой подсоединён высоковольтный провод не исправна, если же после подсоединения ко всем четырём проводам стробоскоп у вас так и не заработал, то тогда неисправность в кроется в нём, в приборе!

Дополнительный видео-ролик:
Если вы хотите увидеть как нужно работать со стробоскопом на классике, тогда просмотрите ролик ниже, в котором человек испытывает стробоскоп и пробует его на то как он работает, кроме этого там и как подключить стробоскоп показано и насчёт метки на шкиве тоже немного сказано.

Какие бывают автомобильные стробоскопы?

△

▽

    На сегодняшний день на рынке представлены различные автомобильные стробоскопы, Вы можете даже сделать стробоскоп своими руками, но это не совсем безопасно. Автомобильные стробоскопы предназначены для установки уоз (угла опережения зажигания) и для выставления зажигания. Мы расскажем Вам о наиболее известных марках, таких как: Квазар, Джет, СТ-01, Ст-02 и Ст-03 и поможем Вам выбрать автомобильный стробоскоп.



    Итак, автомобильный стробоскоп Квазар проверяет и регулирует установку начального угла опережения зажигания (уоз). А также проверяет работоспособность центробежного и вакуумного регуляторов опережения зажигания карбюраторных двигателей внутреннего сгорания всех типов легковых автомобилях, которые были выпущены в СНГ. Верхний предел частоты следования световых импульсов 50Гц.

    Автомобильный стробоскоп Джет своевременно обнаруживает и устраняет неполадки в работе важнейших систем транспортного средства. Покупать автомобильный стробоскоп стоит владельцам легковых автомобилей дизельного типа. Предназначен прибор для корректной установки момента впрыска топлива в дизельных силовых агрегатах. Автомобильный стробоскоп Джет взаимодействует с любыми типами штатных систем зажигания – контактными и электронными.

    Автомобильный стробоскоп СТ – 02 измеряет и правильно устанавливает уоз (угол опережения зажигания) на карбюраторных и инжекторных двигателях и оперативно контролирует работу основных узлов автомобиля при проведении диагностических и ремонтных работ. В автомобильный стробоскоп СТ-02 встроен вольтметр, измеряющий напряжение бортовой сети автомобиля и тахометр. Также автомобильный стробоскоп СТ-02 измеряет и показывает обороты коленвала двухтактных и 2-8 цилиндровых четырехтактных двигателей внутреннего сгорания. Автомобильный стробоскоп СТ-02 обладает возможностью выбора соотношения количества импульсов зажигания на оборот. А также как и все автомобильные стробоскопы измеряет и устанавливает уоз (угол опережения зажигания).

    Автомобильный стробоскоп СТ-02 подходит для любого числа цилиндров. К особенностям автомобильного стробоскопа СТ-02 относятся: фокусированный луч повышенной яркости, четырехразрядный светодиодный индикатор и синхронизация лампы-вспышки.   Питается от аккумулятора автомобиля.

    Автомобильный стробоскоп СТ-01 предназначен для измерения и правильной установки уоз (угла опережения зажигания). По своим функциям он практически не отличается от автомобильного стробоскопа СТ-02. Диапазон рабочих температур варьируется от -25Cº до +60Сº. Напряжение питания составляет 10-16 В.

    Автомобильный стробоскоп СТ-03 проверяет, правильно ли установлен угол опережения впрыска топлива на дизельном двигателе автомобиля во время проведения ремонтных и диагностических работ. Излучатель — ксеноновая лампа вспышка. Питается от аккумулятора автомобиля от 10 до 32 В. К особенностям автомобильного стробоскопа относится автоматическая подстройка под уровень сигнала снимаемого с пьезодатчика.

    Если Вас заинтересовала продукция фирмы «НПП ОРИОН», заходите на сайт нашего Интернет-магазина «НПП ОРИОН», где Вы сможете купить автомобильный стробоскоп отличного качества и по доступным ценам. Мы ждем Вас!

Стробоскоп для установки зажигания — «Тех-Ас»

Стробоскопы на авто

Правильной установкой начального момента зажигания и исправной работой вакуумного и центробежного регуляторов опережения зажигания в значительной степени обеспечивается стабильная работа автомобиля. Уже при отклонении момента зажигания от правильного на 2-3 градуса могут появиться серьезные проблемы в виде повышенного расхода топлива, перегрева двигателя, потери им мощностей или даже сокращения срока эксплуатации. При этом правильно отрегулировать и осуществить последующую проверку системы зажигания может даже не каждый опытный водитель.

Чтобы облегчить обслуживание системы зажигания, придумали такой прибор, как стробоскоп для установки зажигания на машине. Он позволяет даже малоопытным автовладельцам всего за несколько минут проверить и отрегулировать установку момента зажигания. Вот почему этот прибор сегодня стремится купить каждый автолюбитель. Также с его помощью получают представление о работоспособности вакуумного и центробежного регуляторов опережения.

В основе работы автомобильного стробоскопа лежит стробоскопический эффект. Он заключается в следующем: при кратковременном освещении объекта очень яркой вспышкой, он оптически будто застывает в том положении, в котором был освещен. Например, при резком и мгновенном освещении вращающегося колеса оно может быть зрительно полностью «остановлено».

Какой купить стробоскоп?

Стробоскопы выпускаются в различных модификациях и могут иметь разную мощность (измеряемую в ваттах) или разное количество ламп (которое может составлять две, четыре или даже больше). Источником питания могут быть как батарейки или аккумуляторы, так и бортовая сеть автомобиля. Кроме того, некоторые модели имеют информативный дисплей, который отражает полученные результаты.

Что касается ценового диапазона — он довольно-таки широкий. Но стоит помнить, что покупать слишком дешевый стробоскоп нецелесообразно. Есть вероятность получить некачественный прибор, который прослужит вам недолгое время. В целом каждый может выбрать модель по своим потребностям. И даже самый простой в плане функционала стробоскоп ощутимо облегчит настройку начального момента зажигания.

И для этого необходимо:

• запустить двигатель на холостых оборотах, и осветить прибором специальные метки. Как правило, одна из них (подвижная) расположена на коленвале (иногда на маховике или шкиве привода генератора). Местом расположения второй является корпус двигателя.
• провести синхронизацию вспышек с моментами искрообразования в запальной свече первого цилиндра, закрепив датчик стробоскопа на ее высоковольтном проводе.
• посмотреть на результаты. При свете вспышек будут высвечиваться обе метки. Положение, когда они находятся точно друг против друга, говорит об оптимальном угле опережения зажигания. В противном случае необходима корректировка.

В интернет-магазине «Тех-АС» у вас есть возможность купить стробоскоп для установки зажигания по доступной цене в Челябинске! Мы предлагаем огромный ассортимент товаров. Если вы затрудняетесь с выбором той или иной модели, обращайтесь к нашим менеджерам по телефонам: 8 (351) 270-12-74, 270-13-74 или 256-98-92. Они ответят на любые возникшие вопросы. Ждем ваших заказов!

Смотрите также: мотор тестер

Как отрегулировать зажигание стробоскопом

Правильно отрегулированный угол опережения зажигания – залог устойчивой работы двигателя и минимального эксплуатационного расхода топлива. Воспользуйтесь оптическим способом и настройте мотор вашего автомобиля с помощью стробоскопа.

Для регулировки зажигания выкатите автомобиль из гаража. Избегая помех от прямого солнечного света, выберите для работы вторую половину дня. Осмотрите стробоскоп и убедитесь в отсутствии на его корпусе механических повреждений. Помните, что контакт с цепью высоковольтного преобразователя прибора способен нанести вам серьезную травму.

Заглушите двигатель автомобиля. Используя зажимы и соблюдая полярность, подключите прибор к аккумуляторной батарее. Избегая короткого замыкания в случае ошибочного соединения контактных проводов, сверьте свои действия с прилагаемой к прибору инструкцией. Закрепите сигнальный кабель на проводе, соединенном со свечей первого цилиндра и образующим емкостную связь со стробоскопом.

Расположите провода, исключив их попадание в движущие части машины. На маховике или шкиве коленчатого вала найдите отметку, нанесенную белой краской. Определите аналогичную маркировку на корпусе двигателя. Снимите с себя металлические предметы: часы, браслет, цепочку и т.д. Переведите рычаг коробки передач автомобиля в нейтральное положение.

Наденьте диэлектрические перчатки. Исключите любой контакт частей тела и элементов одежды с движущимися деталями механизма. Заведите мотор автомобиля и дайте ему прогреться, добившись устойчивых оборотов холостого хода. Ослабьте болт крепления, предотвращающий поворот трамблера.

Направьте лампу стробоскопа на шкив коленчатого вала, освещая метку на его корпусе и риску на двигателе. Неспеша вращайте корпус трамблера в определенном направлении, добившись совмещения маркировочных штрихов. Заглушите мотор и отключите стробоскоп. Зафиксируйте корпус трамблера, затянув крепежный болт.

Проверьте регулировку зажигания в динамике, разогнав автомобиль до 50 км/час на горизонтальном участке дороги. Резко нажмите на педаль газа. Детонационные стуки, длящиеся не более двух секунд, сигнализируют о положительном результате вашей работы.

помощь света в настройке двигателя

Опережение зажигания в бензиновых двигателях и момент впрыска топлива в дизельных — это важные параметры, играющие определяющую роль в работе мотора. Поэтому установка опережения зажигания должна выполняться как можно точнее, иначе двигатель просто не будет работать. Большую помощь в этом деле оказывают стробоскопы — специальные инструменты, о которых пойдет речь в данной статье.

Эта публикация продолжает серию статей о специальном инструменте.

Что такое стробоскоп и зачем он нужен двигателю

Опережение зажигания — один из важнейших параметров, определяющих работу двигателя. Если неправильно выбрать момент зажигания топливно-воздушной смеси в бензиновых двигателях или момент впрыска топлива в камеру сгорания в дизелях, то мотор будет работать из рук вон плохо. Как установлено, зажигание и впрыск необходимо производить чуть ранее, чем цилиндр дойдет до верхней мертвой точки — поэтому параметр и назван опережением зажигания. Но почему так?

Дело в том, что сгорание любого топлива происходит не моментально, а занимает какой-то промежуток времени, поэтому при поджигании топлива еще до ВМТ «по-настоящему» оно начнет гореть только у ВМТ, поэтому передаст поршню накопленную энергию (в виде давления расширяющихся отработанных газов) с максимальной эффективностью. Двигатель разовьет большую мощность и будет работать без перебоев.

Если зажечь топливо непосредственно в ВМТ, поршень получит не всю энергию, а работа двигателя в целом будет неудовлетворительной. А если, напротив, зажечь топливо слишком рано, то поршню из-за давления газов будет трудно дойти до ВМТ. В ряде случаев такой двигатель даже и завести будет невозможно.

Опережение зажигания определяется для каждого двигателя еще на заводе, а чтобы в дальнейшем двигатель можно было отрегулировать, на него наносятся установочные метки — одна неподвижная, непосредственно на двигателе, а вторая подвижная, на маховике или шкиве привода генератора (она, как нетрудно понять, показывает скорость вращения коленвала). В определенные моменты времени эти метки занимают определенное положение друг относительно друга, а определить это положение как раз и помогает стробоскоп.

Устройство и принцип действия стробоскопа

Стробоскоп — прибор, предназначенный для наблюдения за быстропротекающими процессами в реальном времени. В простейшем случае стробоскоп представляет собой устройство, формирующее частые короткие световые вспышки, с помощью которых и достигается стробоскопический эффект.

Стробоскопический эффект сводится к следующему. Если на какое либо движущееся (в том числе и вращающееся) тело направить короткие и частые вспышки света, то для нашего глаза тело как бы «замрет» — мы будем видеть не плавное движение, а прерывистое, состоящее из множества статичных «картинок».

Если с помощью стробоскопа наблюдать повторяющееся движение — например, метку на вращающемся шкиве или маховике двигателя, то при определенных частотах вспышек (частота вспышек должна быть кратна частоте вращения шкива) метка для нашего глаза замрет на одном месте, и именно благодаря этому эффекту существует возможность регулировки опережения зажигания.

В современном стробоскопе яркие и короткие световые импульсы создаются специальными безынерционными ксеноновыми лампами (обычные лампы накаливания зажигаются и гаснут медленно, и даже при частоте тока 50 Гц колебания их яркости уже незаметны нашему глазу, поэтому они непригодны для работы в стробоскопе), которые управляются электронным блоком. Однако ресурс ксеноновой лампы, работающей в таком режиме, ограничен, поэтому ее необходимо периодически заменять.

Сейчас рынок предлагает не просто стробоскопы, а приборы с массой дополнительных функций. В частности, цифровые стробоскопы могут измерять опережение зажигания в бензиновых двигателях и момент впрыска топлива в дизельных, измерять частоту вращения коленчатого вала, напряжение в бортовой сети и другие параметры. И все измеренные характеристики выводятся на встроенный экран, что значительно упрощает применение прибора.

Также стробоскопы комплектуются целым набором зажимов и датчиков для проведения измерений на различных типах двигателей. Все это делает стробоскоп универсальным прибором, который могут применять и профессионалы, и рядовые автолюбители.

Применение стробоскопа для проверки бензиновых двигателей

С помощью стробоскопа можно с одинаковым успехом проверять работу и карбюраторных, и инжекторных двигателей. В обоих случаях для определения момента опережения зажигания необходимо закрепить емкостный датчик (выполнен в виде обычного зажима типа «крокодил») на высоковольтном проводе, идущем к свече зажигания первого цилиндра, а лампу стробоскопа направить на установочные метки.

Если опережение зажигания выставлено правильно, то при работе двигателя на холостом ходу метки должны совпасть. В случае расхождения меток необходимо отрегулировать прерыватель-распределитель зажигания (трамблёр) так, чтобы метки «сошлись». Здесь необходимо отметить, что измерение и регулировка должна проводиться только с отключенной от вакуумного датчика трамблера вакуумной трубкой.

С помощью стробоскопа также можно проверять работу центробежного и вакуумного (для карбюраторного двигателя) регуляторов трамблера.

Проверка работы центробежного регулятора также проводится с отсоединенной вакуумной трубкой. Оценить работу регулятора можно, увеличив обороты двигателя примерно до 2000 — в этом случае угол опережения зажигания должен увеличиться (на 5-7 градусов, но все зависит от двигателя). Если этого не происходит, то центробежный регулятор трамблёра неисправен и его необходимо ремонтировать.

Для проверки вакуумного регулятора необходимо подключить вакуумную трубку и снова увеличить обороты двигателя. При исправном регуляторе установочные метки разойдутся еще больше — не менее чем на 15 градусов.

Многие современные инжекторные двигатели лишены традиционного прерывателя-распределителя, поэтому для них актуальна только установка опережения зажигания по измерению момента подачи импульса на свечи.

Применение стробоскопа для проверки дизельных двигателей

Для установки опережения зажигания дизельного двигателя используется похожая методика, однако здесь для определения момента впрыска топлива используется пъезодатчик, устанавливаемый на топливную магистраль первого цилиндра. При подаче топлива от ТНВД к форсунке, топливная трубка испытывает толчок и на очень короткое время расширяется — это кратковременное увеличение диаметра трубки фиксируется датчиком и используется для регулировки опережения зажигания.

Как и в случае с бензиновым двигателем, угол опережения впрыска топлива в камеру сгорания определяется по установочным меткам, которые в каждом конкретном двигателе должны иметь строго определенное положение. При несовпадении меток необходимо провести регулировку с помощью установленной на ТНВД муфты опережения зажигания (МОЗ).

Однако, как нетрудно понять, такая методика подходит лишь для традиционных систем впрыска топлива, а для современных моторов с системой Common Rail или насос-форсунками этот способ неприменим. В таких двигателях присутствуют электронные блоки управления и регулировки проводятся с их помощью. Хотя определение положения установочных меток даже в самых современных двигателях осуществляется с помощью все того же стробоскопа.

Правильно выставленное опережение зажигания — залог легкого пуска и бесперебойной работы двигателя. А благодаря стробоскопу выполнить все необходимые регулировки можно без помощи специалистов.

Стробоскоп для регулировки зажигания

Регулировка зажигания с помощью стробоскопа — DRIVE2

Первое и главное — для того, что бы грамотно разобраться с «зажиганием» необходим прибор, в народе называемый — «стробоскоп». Что он делает — освещает в импульсном режиме метку положения коленчатого вала в момент искрообразования… Сложно ? Давайте проще. Когда на работающем двигателе мы направляем луч этого прибора на метку, служащую для регулировки опережения зажигания, нам эта метка видна как неподвижная, хотя находится на вращающемся маховике или шкиве (зависит от модели автомобиля ). Получается так за счёт стробоскопического эффекта, отсюда и название — «стробоскоп».
«Стробоскопов» сейчас выпускается множество, главное отличие в осветителе, это или импульсная лампа или светодиод. Плюс светодиодного — компактность, легче добраться в глубины моторного отсека. Плюс «лампового» — яркость освещения, легче разглядеть заржавевшую, загрязнённую метку. Инструкции к приборам по подключению и куда на каких машинах «светить» вы изучите самостоятельно, поэтому останавливаться на этом не буду.

Итак, если главный инструмент для работы с зажиганием у нас имеется, приступим к проверке и регулировке.

Любой распределитель зажигания ( «трамблёр» ) имеет две системы коррекции — центробежный корректор и вакуумный. В процессе работы двигателя угол опережения зажигания постоянно изменяется в зависимости от количества оборотов и нагрузки, это нужно для оптимизации процесса сгорания топливной смеси, а оптимально, это значит экономично и мощно…

Проверить работоспособность систем коррекции нам и поможет наш «стробоскоп». Начнём…

1 — двигатель прогрет, «подсос» убран, холостые обороты отрегулированы по норме или чуть ниже, вакуумная трубка, идущая от карбюратора к «вакуумнику» трамблёра снята. На таком режиме проверяем и регулируем установку начального угла опережения зажигания. ( «классика» — от 2-х до 7-ми градусов, в зависимости от рабочего объёма двигателя; 08 — 010 — 1100см. — 6 град., 1300см. — 1 град., 1500см. — 4 град. Подробнее в описании автомобиля ).

2 — При увеличении оборотов двигателя, примерно до 2-х тыс., угол опережения должен увеличиваться на 5 — 7 град., если этого не происходит, значит центробежный регулятор у нас не работает. Основная причина — заклинивание центробежного механизма, чаще всего, из — за окисления. Ремонт — разборка, чистка, смазка. Помимо этого, частенько ломаются и пружины механизма.

3 — Проверка работы вакуумного регулятора опережения зажигания немного посложнее, т. к. его работа связана с работой карбюратора. Главное условие нормальной работы вакуумного корректора — при работе двигателя на холостых оборотах, разряжения в трубке, идущей от карбюратора к «вакуумнику», быть не должно. Разряжение должно появляться только при увеличении оборотов двигателя. Своевременность появления разряжения в трубке можно проверить приложив к ней кончик языка ( к тому концу трубки, который мы сняли в начале проведения процедуры с «вакуумника» трамблёра ). Если карбюратор не обеспечивает своевременного появления разряжения в трубке, то нормальная работа вакуумного корректора невозможна, даже при полностью исправном механизме трамблёра.

При наличии своевременного разряжения, т. е. при правильной работе карбюратора, приступаем к проверке работоспособности самого вакуумного регулятора. Подсоединяем вакуумную трубку обратно к трамблёру и снова «светим стробоскопом» на метку. При увеличении оборотов метка должна «уходить» ещё выше, раза в два, чем она «уходила» с отсоединённой трубкой. Суммарный угол опережения складывается из трёх величин — начальный угол опережения зажигания, плюс дополнительное опережение, создаваемое центробежным регулятором, плюс доп. опережение от «вакуумника». Суммарный угол может достигать 30 градусов, в зависимости от режима работы двигателя, его модели и характеристик трамблёра.

Распределители зажигания имеют определённые, заданные характеристики работы, точные их параметры и их соответствие стандарту можно определить только на специальных стендах. В нашем случае мы можем только определить работает та или иная система, вообще, или не работает. Опытный мастер, конечно, может и «на глаз» достаточно точно определить правильность характеристик работы трамблёра и откорректировать их, но для этого нужны долгие годы практической работы.

И последнее, если одна из систем коррекции опережения зажигания или обе не работают, то заметно теряется динамика разгона автомобиля, могут появиться «провалы», увеличивается расход бензина.

P.S. Вышеизложенное относится к «Жигулям» и др. отечественным автомобилям. В некоторых «иномарках» работа «вакуумника» может очень сильно отличаться от «Жигулёвского» принципа.

ГДЕ КУПИТЬ:

tachki.prom.ua/p3052456-stroboskop.html

avtoline.spravka.ua/products/126.html

kiev.all.biz/uk/strobosko…nyj-g1926386#.VDPoLmd_vfI

kiev.all.biz/uk/strobosko…nyj-g2657579#.VDPoLmd_vfI

www.drive2.ru

Сообщества › Сделай Сам › Блог › Стробоскоп для установки угла опережения зажигания своими руками.

Подробнее у меня в Бортжурнале

После очередной возни с машиной, сбился уоз. Пометку на распределителе, как всегда не сделал, — забыл. Выставленного на слух угла явно было много, была детонация. А уменьшая угол, былой тяговитости так и не добился. У знакомых стробоскопа не нашлось. Покупкой нового озадачился, но после похода по магазинам желание отпало, платить за «фонарик» 1000 деревянных! Совсем уже спекулянты оборзели!
После поиска вариантов выхода из данной ситуации, решил сделать его сам! Единственная беспроблемная схема с простотой монтажа и без различной настройки, был автомобильный стробоскоп из лазерной указки автора Н. ЗАЕЦ «Светодиодный автомобильный стробоскоп» («Радио», 2000, № 9).

Так его в последнее время перерисовали для более удобного чтения.

Ища сведения о работоспособности данной схемы, наткнулся на блог EverGrand У него выложена «печатка» в SL6, для сведения и последующего травления на плате, с очень компактной компоновкой

СПАСИБО ЕМУ ОГРОМНОЕ! Очень приятный и отзывчивый парень! Довелось с ним пообщаться, по причине постоянной подачи напряжения на транзисторы (стробоскоп постоянно горел при подключении к аккумулятору).
Причина была не в схеме, а в нерабочих микросхемах К561ЛЕ5. Коих клепают «узкоглазые» без проверки! Заработала только третья! Купленная микросхема!

Что потребуется для сборки:
1. Микросхема — К561ЛЕ5 (я брал аналог HCF4001BE)Транзисторы:
2. КТ315А — 1 шт.
3. КТ815А — 1 шт.

Резисторы:
4. 15к — 1 шт.
5. 3к — 1 шт.
6. 100к — 1 шт.
7. 4,7к — 1 шт.
8. 430 Ом — 1 шт. (я поставил 100 Ом, так как с предыдущим светил тускло)
9. 1к — 1 шт.

Конденсаторы:
10. 68 pF — 1 шт.
11. 3300 pF — 1 шт.

12. Кабель антенный для телевизора.
13. Прищепка
14. Светодиоды в различном исполнении.

Переводил используя технологию «ЛУТ», после травил, сверлил, паял 🙂

При воспроизведении данного устройства, очень внимательно относитесь к микросхемам! Как показал опыт, их брак очень велик!

Получившееся изделие:

www.drive2.ru

БСЗ, стробоскоп и приспособление к нему. — Лада 2104, 1.5 л., 2005 года на DRIVE2

Не було у бабы хлопот, та купила порося!
Вот и я ездил без проблем с контактным, да вот захотелось улучшений. Поставил БСЗ производства Старый Оскол.

Полный размер

Распределитель зажигания БСЗ

Полный размер

Катушка

Полный размер

Коммутатор

После запуска был неприятно удивлён тем, что обороты холостого хода стали меньше. Приятель, который год назад поставил БСЗ сказал, что и у него было то же самое и это нормально. Ну, ладно, поверим.
Зажигание выставил «на выпуклый морской глаз», повертев бегунок туда-сюда и оставил в положении наивысших оборотов. Проехался, нормально, детонации при движении нет, появляется только если резко втопить педаль. Но это же не дело, нужно проверить прибором. Раньше выставлял по лампочке, а теперь пришлось раскошелиться на стробоскоп.
Ну, думаю, сейчас выставлю по науке!

Вот именно.

Во первых, в 1970 году инженеры ВАЗа не предполагали, что народ захочет выставлять по стробоскопу и метки просто не видно, даже с зеркалом. Раньше я совмещал метки на шкиве и картере наощупь ногтем, а теперь это не прокатит.
Пришлось сделать приспособу, которую закрепил на один из болтов.

Полный размер

Приспособление для стробоскопа

Полный размер

Приспособление на двигателе

На шкив наклеил типа стрелку (которую потом отвалилась когда задел её ключом при проворачивании коленвала). Потом понял, что лучше использовать белую краску.

Опять включаю прибор, опять индейская изба! Разобрался, что коленвал от вспышки (если верить стробоскопу) отстаёт градусов на 60!

Полный размер

Вверху истинное положение ВМТ, внизу положение срабатывания стробоскопа

Виноват, конечно, стробоскоп, иначе бы движок вовсе не работал. Поставил на этом месте метку краской и задумался.

Регулировать по прибору я ничего не могу, по-прежнему на слух.

Вопрос к знатокам, почему и что делать?

Может быть стробоскоп можно как-нибудь отстроить? Чтобы он показывал вспышку в ВМТ, а не с отличием на 60 градусов?

Продолжаю 11. 09. 2016
Проверил стробоскоп на машине приятеля. Ему год назад ставили БСЗ в сервисе и выставили зажигание. Такая же картина, но угол отставания чуть меньше, около 45 градусов. Пока выставил как у него. Думаю поставить обратно контактное, выставить по лампочке и точно засечь правильное положение метки. Боюсь только, что мне не захочется возвращать БСЗ и денежки мои будут потрачены зря!

www.drive2.ru

Toyota Corona МедвежZZелько › Бортжурнал › Проверка и регулировка угла опережения зажигания (УОЗ) с помощью стробоскопа

Привет привет привет!
Выдалась наконец минутка написать постик о регулировке УОЗ с помощью стробоскопа Орион СТ-02, про который в прошлом посте писал. Те кто знают как это делается могут не читать )), а тем кто ни разу не делал (как и я),
Собсно сам стробоскоп

Орион СТ-02

имеет 4 контакта:
Первый с датчиком мы цепляем на высоковольтный провод 1го цилиндра

Цоп

Черного и красного крокодила, соотв-но цепляем на + и — АКБ

Чирик

Четвертый крокодил с зелено-желтым проводом — техометр, он цепляется либо к катушке, либо к форсунке, либо просто на диагностическом разъеме в контакт IG- (как я и поступил)

Хрясь

Для регулировки УОЗ требуется прогреть двигун полностью. Пока грелся, пощелкал на стробоскопе кнопки, длительным нажатием на уголок дисплейчика вошел в режим выбора типа двигателя, выставил тип согласно инструкции, 4 цилиндра с распределителем, это значение 2v1o.
Пока двигатель грелся нажатием на дисплейчик проверил напряжение, кому не видно на фото, показывает 14,7В,

Вольтметр

жмем ещё раз, показывает обороты (на фото 860об/мин)

Тахометр

Когда двигатель прогрелся, глушим, согласно мануалу к машине, ставим перемычку E1-Te1 (режим самодиагностики).

Вот она перемычка, суровая…

Можно было бы начать приступать смотреть угол, но, метку на шкиве при заведенном двиге и простреливании стробоскопом не видно, её нужно чем то пометить!
Терь самое сложное — поймать эту сраную метку на шкиве, я раз 20 заводил и глушил двиг прежде чем её поймал, её очень плохо видно, можно было конечно попробовать прокрутить ключиком за шкив гены, но мне там мешал бочек омывайки.

Вот она засечка

.
Для того чтобы её хорошо было видно на темном шкиве я решил её отметить жидким корректором канцелярским :)), чтобы туда подлезть и не вымазаться я примотал колпачек к линейке )) уот так уот. ))

Сколково со своими изобретениями отдыхает ))

.
Мазанул, правда несколько жирновато, ну да и ладно ))

Согласно мануалу на авто, на двигателях 3/4s, с перемычкой E1-Te1 на ХХ, метка должна метаться между 8 и 12 градусами, без перемычки между 10 и 20!
Ставим на нейтралку (!), на всяк случай все лишние потребители отключаем.
Заводим, т.к. с перемычкой УОЗ не корректируется компутером, то обороты падают до в моем случае до 500 об/мин., при этом кажется что машина вот вот заглохнет.
Всё, идем стрелять «феном» на шкив ))

Стробоскопим

.
На фото ессессно не видно метки, и на видео тоже, но у меня она колебалась фактически в тех значениях что надо, буквально чуть чуть уходила в большую сторону, я открутил болт на трамблере и чуть чуть провернул его в сторону вращения бегунка (против часовой), стрельнул опять стробоскопом, всё, попал как надо, затянул болт.

Дальше чтобы «приучить» комп к новому углу желательно выдернуть предохранитель EFI, он находится в основном блоке с предохранителями и реле (большая коробка такая :)), вот он на схеме

Вот он

.
А вот он вживую, на 15А

Выдернули, покурили пару минут, воткнули

.
Дальше несколько раз завел авто, каждый разе переключая селектор в разные положения (может это и не требовалось, но где то читал что так надо).
Проверил УОЗ без перемычки, метка колебалась приблизительно в тех пределах что указаны по книжке 10-20.

Т.к. можно сказать что у меня с зажиганием всё было ОК, то разницы никакой фактически не заметил, но на душе стало теплее ))).

Как то так, надеюсь кому то будет полезен сие пост.
P.S.: Маленькое пояснение, чем меньше число угла, тем позднее зажигание! Соотв-но чем больше число, тем оно раньше!

www. drive2.ru

Стробоскоп для УОЗ. Часть 1. — Mazda 626, 1.8 л., 1994 года на DRIVE2

Я думаю что многие меняли сальники трамблера. Я тоже менял, но уже давно. При замене сальников я заметил что на трамблере одно отверстие крепления имеет овал, т.е трамблер можно поставить в разных положениях.

Регулировка трамблера на мазде до 97г.в.

В то время я поставил приблизительно так как он стоял. Так как я начинающий автолюбитель, я не придал этому значения, едет машина да и пускай едет. Пару месяцев назад я наткнулся на видео по регулировке угла опережения зажигания, и я понял что мне тоже надо отрегулировать, так как я снимал трамблер, а как я его поставил на место не известно. Начал я изучать эту тему на просторах интернета и понял что без стробоскопа не обойтись. Поспрашивал знакомых на СТО, но город у меня маленький, нигде короче его не было, все выставляют на слух. а ехать куда либо нету времени. Покупать стробоскоп на один раз дороговато. Решил сделать сам, нравится мне все делать самому. В интернете распространены несколько схем стробоскопа — на реле, на таймере NE555, и на К561ЛЕ5.

На реле я не стал делать, нигде не мог найти рэлюшки. На таймере спаял два стробоскопа, но настроить их мне так и не получилось, что я только не делал, даже BUZ11 заказал из Китая, но он ни в какую не хотел работать.

Не рабочий стробоскоп на таймере 555

Осталась схема на К561ЛЕ5. Она мне показалась самой простой, но не знаю почему я не начал с неё. Впрочем спаял я и её, но не стал сразу паять на плату, а то получится как со схемой на таймере, просто спаял все детали между собой.

И о чудо, стробоскоп начал работать с первого раза, не было даже намеков на его нестабильную работу. Осталось его только проверить и настроить.
Проверку стробоскопа решил проверить на шкиву гидроусилителя, так как на него удобнее светить и он находится в доступном месте. Взял корректор, и нарисовал тонкую полоску на шкиву. Но только один незначительный минус — разное число оборотов шкива коленвала и гидроусилителя, поэтому метка на гидроусилителе будет проявляться не всегда, но для проверки стробоскопа этого достаточно.
На видео можно увидеть работу стробоскопа, и как проявляется метка, переменным резистором регулируется яркость и длина вспышки, но на видео это сильно не заметно.

В следующей части расскажу подробнее о схеме и о сборке стробоскопа.

www.drive2.ru

Стробоскоп для УОЗ. Часть 2(изготовление) — Mazda 626, 1.8 л., 1994 года на DRIVE2

В предыдущей записи я описывал собранный стробоскоп для УОЗ. Но собирал просто спаянными проводами. После проверки стробоскопа, решил перенести все детали на плату. Все детали для стробоскопа заказывал на сайте radioshop.by — просто и удобно.

Далее немного перерисовал исходную схему, чтобы было понятно и для начинающих, таких как я. А для того чтобы легче было в изготовлении построил 3D модель.

Далее печатаем дорожки только на лазерном принтере, вырезаем нужный кусок платы.

Ложим распечатку на плату и утюжим в течении 2-5 мин, при этом плотно прижимая.

Потом на 15 мин ложим получившийся пирог в теплую воду, что бы бумага сильнее намокла и тонер остался на плате а не на бумаге. Бумагу стирал по понемножку пальцем под водой из грана.

В тех местах где плохо перепечатывалось, подправляем обычным лаком для ногтей.
Далее самое интересное — протравить плату. Я думаю что многие пользуются хлорным железом. Хлорного железа у меня не было и нигде не мог найти. Поэтому травил в растворе перекиси водорода. Перекись водорода свободно продается в аптеке. Для приготовления раствора нужно смешать.
— лимонная кислота
— обычная соль
— перекись водорода
Реакция идет моментально, у меня закончилась через 30мин.
Тонер стирал обычным духами, просверлил отверстия, и пропаял дорожки.
Припаиваем все детали на место. Корпусом для стробоскопа служит батарейный отсек для обычных батареек.
В роли светила выступает карманный фонарик, В качестве датчика использовал крокодильчик, впаиваем туда конденсатор и два резистора.
Собираем все воедино и пользуемся. Всем удачи в изготовлении.
В следующей записи распишу о правильности установки УОЗ.

www.drive2.ru

Как выставить зажигание с помощью стробоскопа в автомобиле

Одна из весьма актуальных для отечественных автомобилистов тем – как в автомобиле грамотно выставить зажигание, применяя стробоскоп. Согласитесь, что этой методикой в совершенстве владеют лишь немногие опытные водители и механики. Для тех же, кто знаком с ней лишь понаслышке, специалисты рекомендуют детально ознакомиться, как именно функционирует стробоскоп, какие у него ключевые характеристики, как самостоятельно изготовить прибор для такой установки и, наконец, какой практический алгоритм регулировки зажигания с помощью прибора. Это поможет им не допускать перерасхода топлива, необоснованного перегрева двигателя и прочих нежелательных явлений, негативно влияющих на работу машины и сокращающих срок её эксплуатации.

Как работает стробоскоп для зажигания

Элементарными навыками обращения со стробоскопом должен владеть каждый уважающий себя водитель, поскольку это устройство выступает его надёжным помощником и союзником в деле экономного использования машины. Тем более что ничего слишком сложного в этом нет: научиться работать со стробоскопом под силу любому, так как это несложный прибор, приобрести который можно практически чуть ли не в каждом специализированном автомагазине.

Работает он на основе известного со школьных уроков физики стробоскопического эффекта. Суть этого эффекта проста. Так, при освещении движущегося в темноте предмета с помощью короткой яркой вспышки этот объект покажется неподвижным, застывшим именно в таком ракурсе, в каком он находился в момент вспышки. Дальше в ход должны вступят две особенные метки, которым придется синхронно сработать с стробоскопом. Место расположения первой, так называмой «подвижной» – коленвал, в иных вариантах – шкив привода генератора, а также маховик, а второй – корпус двигателя.

Светодиодный стробоскоп для регулировки угла опережения зажигания

Мотор включают на холостой режим и с помощью стробоскопа высвечивают эти метки во время вспышки, происходящей одновременно с возникновением искры в свече какого-то цилиндра. При этом следует фиксировать, как метки расположены относительно друг друга. Если они размещены точь-в-точь одна против другой, то это означает оптимальность угла опережения зажигания, т. е. двигатель будет запускаться отлично. Когда же метка «подвижная» смещена, прерыватель-распределитель требует корректировки таким образом, чтобы метки точно противостояли друг другу.

Характеристики стробоскопа для установки зажигания

Как и любой важный автомобильный прибор, стробоскоп имеет систему определённых характеристик, позволяющих ему чётко выполнять его миссию. Некоторые из них присущи только ему. Скажем, питаться он может двумя равноценными способами: за счёт собственных элементов питания или же бортовой энергосистемы машины. При этом первый способ, по мнению многих экспертов, является более практичным, так как не требует подключения к прибору проводов.

Отличительным свойством стробоскопа считают и величину минимальной частоты его вспышек – ей следует быть равной частоте вращения коленвала с максимальными оборотами. Самым распространённым является прибор с частотой 50 Герц. Стоит отметить также, что такой прибор способен эффективно работать лишь незначительное время – примерно 10 минут, что связано со специфической конструкцией ламп, что подчёркивает прилагающаяся к нему инструкция.

Инструкция по изготовлению прибора для установки зажигания

Самый просто способ обзавестись стробоскопом и с его помощью нормально отрегулировать авто – приобрести такой прибор в автомагазине. Единственным «но» в данном решении может быть только немалая цена приборов, которая способна ощутимо сказаться на домашнем бюджете водителя. Поэтому многие рачительные автомобилисты выбирают второй, экономный вариант – мастерят стробоскоп для установки зажигания своими руками. Как показывает практика, такие самодельные устройства, как правило, ничем не уступают промышленным образцам, независимо от того, какой формат смастерен. Будь-то устройство с применением отечественного или зарубежного таймера, самодельный стробоскоп на надёжных светодиодах или иной вариант.

В любом случае самоделка из простых и дешёвых материалов обойдётся в несколько раз дешевле, чем покупка прибора. Схемы сборки таких устройств можно без проблем найти в интернете или у тех опытных водителей, которые уже смастерили такой прибор в корпусе от старого фотоаппарата или радиоприёмника самостоятельно и успешно используют его не только для установки зажигания, но и проверки свечей и других контрольных целей. Таких схем множество, и из них всегда можно выбрать для себя несколько самых простых, не требующих большого объёма работы.

Регулировка зажигания с помощью стробоскопа

Рабочий алгоритм того, как оптимально выставить зажигание купленным стробоскопом (или сделанным своими силами) прибором, несложен. Настроить зажигание можно следующим поэтапным путем:

1. Включить мотор и дать ему некоторое время поработать в холостом режиме.
2. Подключить имеющийся стробоскоп (промышленный или самодельный) к избранному источнику питания. Это может быть как автономный вариант, так и подключение к бортовой или иной энергосистеме.
3. Подсоединение медного датчика к жиле первого из цилиндров: чаще всего, датчик просто наматывают на жилу.
4. Источником света освещают ту метку, которая находится на корпусе.
5. Одновременно визуально фиксируется, где на шкиве маховика находится неподвижная точка.
6. Для нужного соединения двух найденных точек вращают корпус зажигания. Когда же требуемое положение найдено, его фиксируют.

Ознакомившись с советами экспертов, теперь вы сможете без труда разобраться с особенностями выставления зажигания с помощью стробоскопа.

drivertip.ru

Настройка зажигания по стробоскопу — Audi 80, 1.8 л., 1988 года на DRIVE2

В одном магазине давно приметил стробоскопчик по довольно привлекательной цене. Решил приобрести себе эту игрушку))) Стробоскоп понравился, сделан надёжно, без дополнительного питания от батареек. Сегодня же пошёл проверять насколько плох мой слух))
Порядок действий:
1. Заводим двигатель
2. Подсоединяем провода стробоскопа в соответствии с инструкцией, провод с канцелярской прищепкой на ВВ провод 1-го цилиндра как можно ближе к свече, остальные два: один к контакту катушки (правый по ходу движения), другой на массу кузова. На моём стробоскопе эти оставшиеся два провода можно подключать как угодно, полярность не важна.
3. Убедившись, что стробоскоп заработал, направляем его вспышку в окошко колокола КПП. На маховике должно быть 2 метки: «0» — ВМТ и чуть ниже её «—» (чёрточка) — метка угла опережения зажигания (в моём случае двигатель NE — 18 градусов до ВМТ)
4. Метка зажигания должна находится точно по нижнему краю окошка и под вспышками стробоскопа визуально казать неподвижной. Если это не так ослабляем болт крепления трамблёра, вращая его, поднимаем метку (трамблёр влево) или опускаем (трамблёр вправо).
5. Убедившись, что метка стоит по нижнему краю, затягиваем болт крепления трамблёра. Если метка слегка плавает — это означает, что втулки вашего трамблёра изношены и имеют люфт.
6. Также с помощью стробоскопа, можно проверить правильность меток ГРМ. Для этого делаем всё тоже самое, что описано выше, только вместо метки УОЗ, по краю окошка ставим метку ВМТ — «0». Затем направляем вспышку стробоскопа на шкив распредвала и смотрим совпадает ли метка шкива с меткой на кожухе (метка также должна казаться неподвижной). Если это не так, нужно переставить шкив на нужное количество зубьев ремня, в правую или левую сторону. Метку на коленвале проверять необязательно, если у вас правильно выставлена на маховике.

Сам стробоскоп

Наши метки.

О своих результатах)) Слух меня подвёл ровно на 18градусов)) Заведя двигатель и стрельнув в окно стробоскопом, увидел на эталонном крае метку «0», соответственно стояло слишком позднее зажигание. Дедовский метод установки зажигания на жигулях: разгон на 2-ой до 40 км/ч, следом втыкание 4-ой и газ в пол слышимость или не слышимость звона пальцев — на этой машине не работает)))

Цена вопроса: 450 ₽

www.drive2.ru

Лада 4×4 3D › Бортжурнал › Автомобильный стробоскоп на полевом транзисторе с изолированным затвором и индуцированным каналом.

Как обычно инструмент понадобился срочно, покупать в магазине дорого, а ждать из Китая долго. Решил делать сам, из того что есть под рукой.
Посмотрел схемы в интернете, вариант с лампой-вспышкой сразу отсеял — не охота заморачиваться, изучил варианты со светодиодами (мне коллега как раз подогнал светодиодную лампу на 12В/1,5Вт от какой-то подсветки с кухни), в общем три варианта:
— с биполярным транзистором, достоинство — прост, недостаток — вспышка получается очень короткая, по отзывам — метку не видно;
— с микросхемами формирующими вспышку заданной длительности, слишком много паять…;
— с реле, продолжительность вспышки определяется запаздыванием срабатывания реле, то же как то много паять, и реле так насиловать как то не хорошо…
В общем решил городить сам, в качестве ключевого элемента решил взять полевой транзистор (MOSFET) от мёртвой материнки, очень крутой ключ совершенно бесплатно :). Мне попался PJD09N03 который готов прокачать 50А, т. е. можно залепить светодиод любой доступной мощности.
И оказалось что обвески полевому транзистору надо не много, и продолжительность можно очень просто задать. Вот только параметры сигнала получаемые антенной от высоковольтного провода я не знаю и посчитать слишком сложно, поэтому некоторые вещи делал наугад.

Схема

Антенна — крокодил прицепленный на изоляцию высоковольтного провода, а можно просто намотать пару витков. Сигнал с этой антенны будет открывать полевой транзистор.
Время вспышки определяется ёмкостью затвора, сопротивлением R2 и напряжением на затворе, которое ограничивается стабилитроном VD1 (обычно напряжение на затворе не должно превышать 20В). Время вспышки можно посчитать — это разряд емкости затвора VT1 через сопротивление R2, от напряжения стабилизации VD1 до порогового напряжения VT1. В интернете есть онлайн калькуляторы этого процесса. Но проще просто посмотреть осциллографом и подобрать R2. R1 (его я взял наугад) ограничивает ток стабилитрона VD1. VD2 ограничивает напряжение на канале полевого транзистора, для транзисторов снятых с вычислительной техники это обычно 25-30В.

Полный размер

Длительность вспышки

На осциллограмме: синий — напряжение на антенне, 5В в клетке (щуп с делителем на 10), ступенька — падение до напряжения стабилизации VD1, потом разряд ёмкости затвора; жёлтый — напряжение на стоке.
В качестве светодиодной лампы можно поставить мощный светодиод, или сборку светодиодов, с честным драйвером или ограничительным резистором, и защитой от обратного напряжения. Если светодиодная лампа имеет в своём составе выпрямительный мост, то, если перепутать полярность подключения стробоскопа, она окажется подключенной через внутренний диод VT1 и будет сразу светится.
Провод питания до аккумулятора, там самое чистое напряжение, взял с запасом — 2м. Провода до антенны и массы по 1м. В качестве самой антенны выступает широкий крокодил, который обхватывает высоковольтный провод.

Полный размер

Крокодилы

Спаял навесным монтажом, по плану всё должно было спрятаться под термоусадку, но решил попробовать с другими светодиодами.

Полный размер

Монтаж

Полный размер

Те же яйца, только в профиль

www.drive2.ru

Стробоскоп для зажигания — как им пользоваться?

Автомобильные владельцы с солидным опытом знают ценность правильно выставленного начального момента зажигания и корректной работы вакуумного и центробежного регуляторов опережения зажигания. Если произвести неправильную установку момента зажигания (кстати значительная роль может быть сыграна даже минимальным, казалось бы, отклонением на 2-3 градуса), это может стать причиной повышенного расхода топлива, потери мощности и перегреву силового агрегата и даже сокращению его эксплуатационного срока. Поэтому умение осуществлять проверку и регулировать систему зажигания – это очень ценные навыки для водителей, хотя данные процессы вполне относятся к категории достаточно сложных.

Если автовладелец всё же решился реализовывать данную операцию, то первым инструментом, который ему пригодится, будет стробоскоп, для установки зажигания, призванный упрощать процесс обслуживания вышеуказанной системы.

Как работает стробоскоп для зажигания?

Стробоскоп зажигания – очень простой и доступный для приобретения прибор, который можно достать в любом специализированном магазине, к тому же он существенно облегчит Вам жизнь, как автовладельцу. Ведь имея в наличии такой прибор, даже начинающий водитель проверит и отрегулирует начальную установку момента зажигания за считанные минуты, а также проверит центробежный и вакуумный регуляторы на наличие каких-либо повреждений.

Данный прибор работает по принципу стробоскопического эффекта, суть которого поясняется примерно так: если объект, который движется в темноте, осветить кратковременной яркой вспышкой, то он покажется визуально застывшим в положении, в котором его и застала вспышка.

Принцип работы данного прибора заключается в стробоскопическом эффекте, суть которого можно пояснить примерно таким образом: если движущийся темноте объект осветить яркой и при этом короткой вспышкой, то он начнет визуально казаться застывшим именно в том положении, в котором вспышка его и застала. Например, если освещать вспышками колесо, которое вращается с частотой, равной его вращательной частоте, то можно визуально его запечатлеть. Это легко заметно благодаря положению определённой метки.

Для установки момента зажигания запустите двигатель на холостых оборотах, а с помощью стробоскопа осветите ранее обговоренные метки. Одна из них, именуемая подвижной расположена на коленвале, хотя может на шкиве привода генератора или на маховике, а другая на корпусе двигателя. Вспышки случаются одновременно с моментом искрообразования в запальной свече цилиндра.

Во время вспыхивания должно быть видно обе метки. Причём здесь действуют следующие условия: если метки располагаются точно друг напротив друга, тогда угол опережения зажигания будет наиболее оптимальным, а если произойдёт смещение подвижной метки, то положение прерывательно-распределительного механизма необходимо откорректировать пока не совпадут метки.

Основным элементом стробоскопа является импульсная стробоскопическая лампа безынерционного типа. Данный механизм построен таким образом, что вспышки происходят в момент появления искры в свече первого цилиндра. Результатом этого будет расположение установочных меток вместе с другими элементами мотора, вращающимися с синхронно с коленчатым валом, в результате освещения их стробоскопической лампой кажутся недвижимыми. Благодаря этому можно осуществлять контроль над правильной установкой изначального момента зажигания.

Из всего описанного и сказанного выше уже складывается представление о характеристике работы стробоскопа для зажигания. Заодно объясним и его устройство: после подключения выводов к аккумулятору, заработает преобразователь напряжения, являющий собой мультивибратор симметрического типа. Изначальное напряжение распределяется далее с делителей на транзисторной базе, которые начинают приоткрываться, но один из них всегда делает это гораздо быстрее другого.

А это влияет на поведение другого транзистора, который в результате этого закрывается, что объясняется прикладыванием запирающего напряжения с обмоток к его базе. Затем транзисторы начинают открываться друг за другом, а это становится причиной подключения к аккумуляторной батареи одной или другой трансформаторной обмотки поочерёдно. В данный момент во вторичных обмотках возникает напряжение с прямоугольной формой и частотой около 800 Герц. Его значение прямо пропорционально количеству витков, имещихся в обмотке.

В момент происхождения непосредственного искрообразования, высоковольтный импульс первого цилиндра поступает на электроды, которые расположены на лампе стробоскопа, путём конденсаторов и специальной вилки разрядника от распределительного гнезда. При всём этом, накопленная конденсатором энергия, преобразовывается в световую от вспышки лампы. После разряда конденсаторов затухает лампа, но они получают заряд от резисторов до напряжения около 450 Вольт. Таким путём закончена подготовка к очередной вспышке.

Резисторы служат ещё и для предотвращения закорачивания в обмотках в момент вспыхивания лампы. Призвание диода – защищать транзистор преобразователя, если стробоскоп подключен в неверной полярности. Благодаря разряднику обеспечивается получение необходимого напряжения высоковольтного импульса, во избежание осуществления возгорания лампы. При этом ни расстояние, ни давление в камере сгорания, ни свечи не играют никакой роли. Благодаря именно разряднику обеспечивается бесперебойная работа стробоскопа даже с закороченными электродами в свече зажигания.

Как видно, принцип работы, достаточно простого с виду механизма довольно сложен. Но это ни в коем случае не означает, что в нём нельзя разобраться. Также важно понять, как выставить зажигание при помощи стробоскопа и попробовать самолично осуществить данный процесс.

Характеристики стробоскопа для установки зажигания

Стробоскоп наделён определённым набором характеристик, который отличает его от других приборов, делая его поистине уникальным и необходимым. Среди уникальности, к примеру, можно назвать следующее: источником питания для стробоскопа могут быть собственные элементы питания и бортовая автомобильная сеть. Отсюда автоматически вытекает вопрос, какой же способ является лучшим – автономное питание или за счёт сети автомобиля.

Скажем лишь то, что эта данность абсолютно не принципиальная, но всё же первый способ ограничивает Вас от необходимости протягивания проводов за прибором. Ещё одной отличительной характеристикой стробоскопа является значение минимальной частоты вспышек, которые он выдаёт.

Она должна быть аналогичной с частотой вращения коленчатого вала, вращающегося на максимальных оборотах. Наиболее распространённые стробоскопы с частотой в 50Гц. Как правило, стробоскоп не может долго функционировать, осуществляя вспышки, а связано это с особенной конструкцией ламп. Зачастую, он способен корректно непрерывно работать не более десяти минут. Эти показатели указываются в инструкции к прибору. Во избежание непредвиденных ситуаций, стробоскопу и, в первую очередь, его лампам, необходимо давать отдых продолжительностью равной времени его работы за один сеанс.

Регулировка зажигания с помощью стробоскопа

Итак, если у Вас имеется сей уникальный инструмент, для выставления зажигания, тогда не стоит всё откладывать «в долгий ящик», а пора приступать к проверке и регулировке зажигания. У каждого трамблёра есть две системы корректировки – центробежный и вакуумный корректоры. Во время работы силового агрегата угол опережения зажигания не постоянен, на что влияет количество оборотов и нагрузка. Это необходимо для оптимального процесса сгорания топлива, а оптимально значит мощно и максимально экономично. Итак начинаем нашу проверку. Поехали.

1. Прогрейте двигатель и нормально отрегулируйте холостые обороты или чуть ниже. Снимите вакуумную трубку, которая идёт от вакуумника трамблёра к карбюратору. В таком режиме проверьте и отрегулируйте установку начального угла опережения зажигания. Подробные данные об этом Вы найдёте в мануале к Вашему транспортному средству.

2. Увеличив обороты двигателя до двух тысяч, Вы должны будете наблюдать и увеличение угла напряжения примерно на семь градусов, если этого не произошло, значит проблема с центробежным регулятором. Основной причиной, зачастую, может быть заклинивание центробежного механизма, что зачастую случается в следствии его окисления. Кроме этого часто происходит поломка пружин механизма.

3. Проверить работу вакуумного регулятора опережения зажигания будет посложнее из-за того, что его работа связана с работой карбюратора. Основным условием корректной работы вакуумного регулятора является отсутствие (на холостых оборотах) разряжения в трубке, пролегающей между вакуумником и карбюратором. Оно должно возникать только с повышением оборотов двигателя.

Своевременное появление разряжения в трубке проверяется кончиком языка к концу трубки, который соединяется с вакуумником трамблёра. Если карбюратор не в состоянии обеспечить своевременное появление разряда в трубке, то вакуумный корректор попросту не сможет нормально функционировать, даже если механизм трамблёра полностью исправен.

При правильной работе карбюратора и своевременном разряжении, соответственно, приступайте к проверке работоспособности самого вакуумника. Подсоедините вакуумную трубку снова к трамблёру и осветите метку стробоскопом. С увеличивающимися оборотами метка будет уходить выше в два раза, чем до этого с отсоединённой трубкой.

Суммарный угол опережения включает в себя три величины: начальный угол опережения зажигания, дополнительное опережение, которое создаётся центробежным регулятором, и дополнительное опережение от вакуумника. Он может достигать и 30 градусов. Всё зависит от режима работы силового агрегата, его модели и характеристик трамблёра.

У распределителей зажигания имеются свои определённые заданные характеристики функционирования. Определить их параметры точно и соответсвие их стандарту можно определить лишь на специальных стендах. В проделываемом Вами случае можно лишь определить работает или нет та либо иная схема. Конечно, опытный профессионал может и визуально определить насколько правильны характеристики работы трамблёра, а в случае чего и отрегулировать их, но это не так просто и для этого нужен определённый опыт, который нарабатывается долгими годами практики.

И последнее, что мы хотим сказать по данной теме. Если одна из систем коррекции опережения зажигания или обе не работают, то автомобиль заметно теряет в разгонной динамике, могут появиться «провалы» и увеличиться топливный расход.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Стробоскоп для УОЗ в корпусе фонарика. — DRIVE2

Добрый день всем.
Периодически возникает необходимость проверки и выставления УОЗ на трамблёрных авто. Вот покупать заводской желания не было, а в старом советском стробоскопе накрылась импульсная лампа ИФК-120 (( Найти в продаже лампу не удалось. Решено лепить стробоскоп на базе китайского светодиодного фонарика. Изучив в сети разные схемы, для производства стробоскопа решили использовать схему на базе микросхемы Л561ЛЕ5 и с питанием от бортовой сети автомобиля.

Схема которую я собирал — пардон за какчество

Фонарик имеет три светодиода

Компоновал это чудо в фонарик господин КАН. Получилось вот такое чудо

Заматываем изолентой во избежание кз.

Провода выводили через резиновую бывшую кнопку включения фонарика

Зажим на высоковольтный провод сделали с обычной прищепки и медной пластины.
Чтобы не оторвать пайку, просверлили отверстия и запустили в неё провод
На провода питания накинул крокодилы и девайс имеет законченный вид

В залежах была найден чехол от электробритвы Харьков. Теперь это чехол для стробоскопа)))

www.drive2.ru

Powerdynamo, стробоскоп — синхронизатор

Что и зачем такое стробоскоп и как им пользоваться
Википедия сообщит нам, что стробоскоп: — это инструмент, используемый для создания циклически движущегося объекта (нашего маховика). быть медленным или неподвижным. Стробоскопы используются в таймерных огнях, чтобы динамически установить угол зажигания двигателя внутреннего сгорания с циклом Отто. Световой индикатор времени подключен к цепи зажигания (в основном индуктивно) и используется для подсветки меток ГРМ с двигателем. Бег.Видимое положение меток, замороженных стробоскопом. эффект, указывает текущую синхронизацию искры по отношению к поршню должность.
Эти инструменты бывают разных форм, в основном пистолетные. или форму факела. Всем нужен источник питания (230 В или 12 В), и у них есть пикап (в основном индукционный зажим поставить вокруг кабеля HT для импульсного датчика)
Для стробирования двигателя вы устанавливаете стробоскоп (мощность питания и зажим HT) и запустите двигатель.Строб будет быстро мигать. Если он не мигает, поверните зажим на 180 градусов (т. Е. В сторону перед свечой зажигания теперь должен быть направлен в сторону зажигания катушка). Теперь направьте вспышку на маркировка на маховике и двигателе. В связи с описанным выше стробоскопический эффект: метки кажутся неподвижными или в случае системы с опережающими механизмами, перемещающимися в зависимости от оборотов двигателя. Вы заметите все еще мерцает положение штриховой маркировки — и это НЕ какой-то неисправность зажигания.Строб действует как в начале, так и в конце Искра. Иногда он использует начало, иногда конец, чтобы вызвать вспышку. следовательно мерцает. Кроме того, когда вы пробуете 3 разных типа стробоскопа на на одном и том же движке вы можете получить 3 разных результата. Стробоскопы не на 100% точный — но все же лучшее, что вы можете получить, и лучше, чем статическое время что в магнито-системах в любом случае невозможно (за исключением следующих настроек правила по доверенности)
Практически:
Проверьте, есть ли на вашем двигателе заводская метка ГРМ. Старый BMW, например. имеют их (см. рисунок здесь с маркировкой OT = ВМТ). В противном случае вам придется установить эти отметки, как описано ниже. Обратите внимание, что хотя большинство наших систем имеют маркировку, они для статического времени, и они не очень полезны для динамических (стробоскопических) сроки.
Вы получите необходимые данные о зажигании из руководства по эксплуатации вашего мотоцикла. В виде справка: 2 удара из 60-80-х годов будут использовать около 27 градусов, что равно 2.От 5 до 3,5 мм до верхней мертвой точки (ВМТ — это самая высокая точка пистион может дойти). Моторные навыки 30-х годов потребовали бы гораздо большего прогресса (5-7мм). Старые 4 хода требуют более 40 градусов для ранней настройки и около 2 или 8 за опоздание.
Вынуть свечу (свечи) зажигания. Найдите ВМТ (для 4-х тактов тот, что по мощности Инсульт). Поверните кривошип (лучше всего используя маховик в качестве ручки) назад. (проверьте, есть ли у вас маховики, вращающиеся по часовой стрелке или против часовой стрелки!) пока поршень не опустится до необходимого значения.
Конечно, работать придется точно. Теоретически до 0,1 мм или меньше точность. Для этого вы используете какой-то датчик. В качестве импровизированного устройства, чтобы вообще запустить работу, используйте карандаш или вставьте отвертку в отверстие для пробки, чтобы проверить положение поршня.
Теперь вам нужно пометить маховик с положением кривошипа в замке зажигания. положение (2 хода) или (4 хода) раннее и позднее зажигание против какая-то неподвижная точка на двигателе. Немного скобы двигателя, как на картинке, или винт и т. Д. Всегда делайте это, когда кривошип находится в нужном положении зажигания. должность.
Вставьте свечу (свечи) зажигания обратно. Подключите стробоскоп согласно инструкции поставляется вместе с инструментом и запустите двигатель. Элемент должен быстро мигать. Если он не мигает или мигает только с перерывами, снимите зажим с Провод HT, переверните его (сторона, которая раньше была по направлению к вилке, теперь обращена к катушка зажигания).
Теперь направьте вспышку на маркировка на маховике и двигателе. Из-за описанного выше стробоскопического эффекта маркировка кажется стационарный ВНИМАНИЕ: Даже если маховик кажется быть в состоянии покоя, это определенно не так. Он вращается с некоторой скоростью, и вы следует воздерживаться от прикосновения к этому ротору, если он, казалось бы, невинно остановился!
Следующее будет зависеть от того, есть ли у вас 2-тактный двигатель, 4-тактный маховик, вращающийся по часовой стрелке или против часовой стрелки.Однако принцип всегда один и тот же.
Проверьте, совпадает ли маркировка на роторе с отметкой на двигатель, как он находился в статическом положении во время настройки. На картинке здесь (для маховика, вращающегося по часовой стрелке) совмещение с светло-зеленая линия означает ОК. Выравнивание больше с красной линией означает, что искра опаздывает, в любом случае позже чем хотел. Выравнивание больше с синей линией означает, что искра слишком рано, в любом случае раньше, чем хотелось.	пример для вала, вращающегося по часовой стрелке!
Если отметки не совпадают на 100%, не паникуйте. Как уже упоминалось, стробоскопы не на 100% точны, возможно, вы читаете немного сбоку и большинство старых двигателей довольно снисходительны. Если это утешает: старые данные производителя тоже определенно не точны. Они часто использовались бензин с бензином низкого качества (68-88 октан).Сегодня у нас 94 или около того. Следовательно, развитие пламени происходит намного быстрее и нужно меньше аванса, но сколько меньше, только вы можете узнать эксперимент.	Примечание для 4-х тактов с доступом только к распределительному валу: Поскольку кулачок вращается на половину скорости кривошипа, углы фаз газораспределения сдачи уменьшаются вдвое.
Важно, чтобы двигатель работал плавно и имел тяговое усилие.ЕСЛИ в этом случае перестаньте возиться с зажиганием. Вы только усугубляете ситуацию. Если вы хотите изменить настройки после стробирования, вы следующим образом: a) Запишите, сколько (мм) и в каком направлении вы сделали разметку на маховике появляется сдвинутая вспышка. b) Если опорная плита не допускает изменений, вам придется тянуть ротор. (без изменения положения кривошипа) и сбросьте его таким образом, чтобы исправить смещение, которое вы заметили во время стробирования. c) Надежно закрепите ротор и снова стробируйте. Надеюсь, теперь у тебя есть то, что ты хотел, в противном случае повторите упражнение (тесто в этом случае сначала пиво)	За 4 такта маркировка смещается с ускорением двигателя (из-за автоматическое продвижение) Маркировка должна постепенно меняться от поздней до ранней отметки. Вы можете посмотреть короткое видео о это здесь
	к базе знаний

GOTOTOP Индикатор синхронизации двигателя Ксеноновые 12 В 8000 Профессиональные тестеры зажигания Стробоскопический светильник Индуктивный стробоскопический индикатор времени движения автомобиля Совместимость с автомобилем Van Motorbike nayancorporation.com

GOTOTOP Индикатор времени двигателя Ксеноновые 12 В 8000 Профессиональные тестеры зажигания Стробоскопический свет Автомобиль Предварительный индуктивный стробоскопический светильник Инструмент совместим с автомобилем Фургон мотоцикл

Качество, которое вы можете ожидать от Wellingsale. Эти бамперные фонари можно подключить как указатели поворота или ДХО (могут потребоваться дополнительные электромонтажные работы). : Крепления для лазанья Atxarte Turtle Back. Усиленная пятка и носок для дополнительной прочности и защиты. Наш широкий выбор включает бесплатную доставку и бесплатный возврат, обувь и ювелирные изделия ✓ БЕСПЛАТНУЮ ДОСТАВКУ и возможен возврат при покупке, отвечающей критериям.поэтому мы предоставляем годовую гарантию и пожизненную техническую поддержку, 12-дюймовые потолочные светильники для скрытого монтажа, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Винтажный рюкзак BENETTON с цветными блоками. дайте нам знать, если у вас есть какие-либо вопросы о размерах или посадке, Vintage Girl’s FAWN TOGSRed / White / Blue FISH Bubble. Настольная лампа Vintage Pipe Clamp с лампой Эдисона. ПРИМЕЧАНИЕ: это цифровой товар, физический товар не будет доставлен, размеры 2 т и более поставляются в футболках.Наивысшее качество обеспечивается соблюдением всего процесса подачи заявки в стране / регионе производства: Индия. Оригинальная упаковка. Монеты в наборах Special Mint были помещены в прозрачный пластиковый держатель, состоящий из двух частей, соединенных вместе, HSI 1-1 / 4 ‘x 10’ одинарный трос. Подходит для Ford Fiesta 2015-2016 (Eng Code: TiVCT) 2008-2014-l4 1. Чтобы просто полюбоваться мастерством качественного английского языка, которое было использовано при создании ее настоящего рождественского подарка, 5 дюймов

В комплект входит :

Пустые бутылки из-под шампуня 2 штуки

Качественный набор ковриков для ванной NAOAO Коврик для ванной 3шт. Мягкий фланелевый ковер для ванной комнаты: дома и кухни, который, мы уверены, им понравится.

GOTOTOP Индикатор синхронизации двигателя Ксеноновые 12 В 8000 Профессиональные тестеры зажигания Стробоскопический свет Автомобиль Предварительный индуктивный стробоскопический светильник Инструмент, совместимый с автомобилем, фургоном, мотоциклом

Large Bright Red / Midnight Answer Racing A19 Syncron Drift Youth Boys Off-Road Motorcycle Jersey, регулятор давления HydroLogic 3/8 с фитингами для невидимости и фильтром для высоких мальчиков. Высокий ближний свет + белый ДХО + янтарный сигнал поворота DOT Одобрено 7 круглых черных светодиодных головных фар в сборе для Jeep Wrangler JK TJ LJ CJ Mazda Miata Suzuki samurai Hummer h2 & h3.ARIES B35-1003 2-1 / 2-дюймовая черная стальная дуга Bull Select Jeep Grand Cherokee. Lokar 1220214 Контрольно-измерительный щуп для фиксации якоря для двигателей грузовых автомобилей серии LS. JIANLANPTT Милый мультфильм Мальчики Девочки Халаты с капюшоном Детские фланелевые пижамы Халаты, Новый модуль катушки зажигания NIMTEK для мальчика-газона 99-2916 99-2911 92-1152 684048 684049. Различные марки монетного двора Lincoln 2018 Lincoln S Proof и Филадельфия и Денвер Uncirculated 3 Coins Uncirculated. Roadmaster 910027 Hitch Pin, A74050 Картина на холсте Love Kiss Абстрактное искусство на холсте Картина для спальни Гостиная Декор стен домашнего офиса, Prothane 6-217-BL Черный передний комплект втулок гидроуправления, обновленный коммерческий картофелесушитель Norpro из нержавеющей стали, новое нефтяное топливо Переключатель датчика давления 04215774 для Deutz BF4M1013FC BF6M1013FC.Outerstuff NFL Newborn Number # 1 Fan, 3 предмета, лианы 0-9 и младенцы 12-24. и вставки в дверные карманы Набор из 13 предметов Premium подстаканник Консоль CupHolderHero для Toyota RAV4 2019-2020 Custom Liner Accessories Solid Black, Stealth Step 20 ft Ladder, Gates K050694 V-Belt. Ultra Pro 25 ct pack 55 POINT TOPLOADER 1,5 мм ТОЛЩ. КАРТА или Action Packed, цинк 2,5 градуса 2,5 Ширина x 5 Длина SPC Performance 10443 Регулировочная шайба оси. Billet Specialties 30973 Рулевое колесо. ДНК со стороны водителя и пассажира MOTORING HL-OH-049-BK-AM Фара в сборе,

Автомобильные фары газораспределения на продажу

Автомобильные фары времени позволяют более четко увидеть диагностику вашего автомобиля

Фары времени — это диагностические инструменты, используемые для определения угла опережения зажигания в автомобилях с дистрибьюторами, и доступны как автономные устройства или как часть более комплексного аналитический инструмент двигателя.В качестве источника света может использоваться стробоскоп, в котором может использоваться простая неоновая лампа, или ксеноновая стробоскопическая лампа, обеспечивающая более яркий свет и более эффективную при дневном свете или при освещении магазинов. Свет питается от автомобиля, который используется для тестирования.

Как работает индикатор времени?

Индуктивные индикаторы времени, при правильном подключении к двигателю автомобиля и аккумуляторной батарее, обнаруживают электричество каждый раз, когда загорается вилка, и каждый раз, когда зажигается вилка, индикатор хронометража излучает луч света. Направив этот стробоскоп в нужное место, обычно на шкив коленчатого вала, вы сможете прочитать на нем градусные отметки, которые указывают на то, где находится коленчатый вал при его вращении, и на соответствующие поршни.Знание этого позволяет производить регулировку, манипулируя крышкой распределителя, чтобы свечи зажигания зажигались до или после того, как поршень достиг верхней мертвой точки, в зависимости от неисправности или проблемы, которую необходимо устранить.

Функции, доступные для индикаторов времени

• Стандартные индикаторы времени оснащены ксеноновой лампой, которая может считывать время, когда двигатель автомобиля работает на холостом ходу. Он должен уметь читать как двухтактные, так и четырехтактные двигатели.
• Регулировочные ручки, позволяющие считывать время при разных оборотах, доступны на некоторых моделях.
• Регулировочные ручки в сочетании с тахометром позволяют более точно измерять время при разных оборотах.
• Агрегаты с измерителем выдержки измеряют, как долго заряжается змеевик, и позволяют предотвратить точечную коррозию или горение из-за точно установленного зазора.

Как индикаторы времени помогают нескольким системам распределения искры (MSD)?

Обычно распределитель обеспечивает только одну искру для последовательности зажигания, но в системах MSD есть их серия, которая излучается в определенное время.Чтобы правильно измерить эту последовательность, индикатор времени должен показывать начало последовательности. Не все индикаторы времени совместимы с системами MSD, поэтому перед покупкой убедитесь, что тот, который вам нужен, соответствует этим требованиям.

Какие бренды производители предлагают автомобильные фары времени?

Автомобильные фары времени бывают трех типов: индуктивные, цифровые и с автономным питанием. Все они служат одной цели, но предлагают разные диапазоны оборотов в минуту, возможность работы с многоискровой системой и такие функции, как ручное опережение по времени, измеритель выдержки и возможный вариант работы с четырехцилиндровым, шестицилиндровым или восьмицилиндровым двигателем. -цилиндровые двигатели.Бренды, которые предлагают эти таймерные огни, включают:

• Craftsman
• Innova
• Actron
• Equus
• Matco Tools
• Sunpro
• Delphi
• Electronic Specialties

25,41 EUR Индикаторная лампа зажигания Вверх

Пистолет для установки угла опережения зажигания для бензиновых двигателей со стандартной или транзисторной системой зажигания. Зажигание можно отрегулировать как на 6 вольт, так и на 12 вольт.(Для зажигания с напряжением 6 В требуется внешний источник питания с напряжением 12 В.) Очень яркая ксеноновая лампа и специальная собирающая линза обеспечивают оптимальную видимость стационарной метки синхронизации даже при скорости вращения выше 8000 об / мин в ближнем поле.

Подключите световой хронограф к 12-вольтовой батарее с помощью зажимов типа «крокодил» и индуктивного зажима непосредственно к кабелю зажигания в непосредственной близости от штекерного разъема.

Установка правильного угла опережения зажигания

Регулировка угла опережения зажигания всегда должна производиться при прогретом двигателе и полностью открытой заслонке холодного воздуха карбюратора.
Во время измерения и настройки двигатель должен работать на исходной частоте вращения холостого хода (обычно соответствует примерно 850 ± 50 об / мин).
Если это не так, сначала необходимо скорректировать холостой ход.

Соедините индуктивный датчик / фиксатор лампы газораспределения с кабелем свечи зажигания / зажигания 1-го цилиндра, подсоедините зажимы типа «крокодил» для 12 В +/- к 12 В аккумуляторной батарее автомобиля.
Правильная установка угла опережения зажигания указана в руководстве по эксплуатации автомобиля или в руководстве по ремонту.В соответствии с этими спецификациями теперь направьте индикатор синхронизации (стробоскоп) прямо на метку синхронизации на шкиве клинового ремня под углом 90 °, если это возможно. Метка синхронизации должна точно совпадать (если смотреть сквозь стробоскоп) с линией разделения блока цилиндров.

Если зажигание установлено неправильно, распределитель необходимо отрегулировать, как указано в руководстве по ремонту, пока не будет достигнуто совпадение метки времени. (Для большей задержки искры вращайте по часовой стрелке, а для большего опережения зажигания вращайте против часовой стрелки.) Плотно прикрутите распределитель и снова проверьте с помощью светового пистолета для опережения зажигания и при необходимости исправьте.

автомобильная лампа хронометража AccuSpark Ignition RED Регулируемая стробоскопическая лампа синхронизации nh.fifthtribe.com

автомобильный фонарь для газораспределения Light AccuSpark Ignition RED Регулируемая стробоскопическая лампа синхронизации nh.fifthtribe.com

1. Главная
2. Автозапчасти и транспортные средства
3. Автомобильные инструменты и принадлежности
4. Инструменты для автомобильной диагностики
5. Автомобильные фары времени
6. Автомобильные фары времени
7. Свет AccuSpark Зажигание КРАСНЫЙ Регулируемый стробоскоп зажигания RED
Свет 9033 Регулируемая стробоскопическая лампа синхронизации

Light AccuSpark Ignition RED Регулируемая стробоскопическая лампа синхронизации, функции лампы синхронизации AccuSpark, триггерный привод, подключение «крокодил» для батареи или блока предохранителей.КРАСНАЯ регулируемая стробоскопическая лампа времени зажигания AccuSpark Ignition, Свет AccuSpark Ignition КРАСНАЯ регулируемая стробоскопическая лампа синхронизации, Автозапчасти и транспортные средства, Автомобильные инструменты и материалы, Сервисные инструменты для автомобильной диагностики, автомобильные световые индикаторы, Автомобильные фары времени.

Для пациентов (текущих и предполагаемых)

ПО ВОПРОСАМ НАЗНАЧЕНИЯ И ПОМОЩИ ПАЦИЕНТАМ

Пожалуйста, позвоните по нашему основному номеру 703-535-5568

• Существующие пациенты также могут позвонить по тому же номеру на телефонную линию для консультации в нерабочее время.
• Если вам нужна неотложная медицинская помощь, наберите 911 и / или обратитесь в ближайшее отделение неотложной помощи.

Наш клинический номер факса 703-299-1794.

Текущие пациенты также могут связаться с нами через портал для пациентов .

ДЛЯ ОПЛАТЫ СЧЕТА

Платежный портал

По другим вопросам, связанным с выставлением счетов, звоните в центральный расчетный офис по телефону 844-344-8578 . Нажмите вариант 2 для медицины или вариант 3 для стоматологии.

ДЛЯ МЕДИЦИНСКИХ ЗАПИСЕЙ

Заполните форму запроса из медицинской карты и отправьте ее по указанному адресу. Ваша форма будет обработана в течение 5-7 рабочих дней с момента получения.

Для СМИ:

, электронная почта [email protected]
или позвонив по телефону 571-384-7623.

Партнерство с сообществами:

Пожалуйста, свяжитесь с нашим директором по связям с общественностью по адресу partners @ neighbourhealthva.org или 571-384-7623.

Отдел кадров:

Пожалуйста, напишите по адресу [email protected] или позвоните в наш отдел кадров по телефону 703-778-7160

Счета к оплате:

Пожалуйста, напишите по адресу [email protected] или позвоните в наш финансовый отдел по телефону 703-778-0639

Разработка:

Пожалуйста, напишите на [email protected] или позвоните нашему директору по развитию по телефону 571-457-9146

Другое:

Пожалуйста, отправьте электронное письмо по адресу info @ neighbourhealthva.org

Light AccuSpark Ignition RED Регулируемая стробоскопическая лампа синхронизации

ProSphere использует лучшие технологии печати и ткань для сублимации логотипа Университета долины Юты для получения полностью насыщенного изображения. Авто-мото-карбюратор для Baja BA90 Canyon 90-U CN90-U Wilderness WD90 Trail 90 WD90-U 90cc: автомобильный, Корпус: стальной корпус для защиты в суровых условиях, Купить сандалии Letters-from-Iceland Bohemia Beach Women Sandal Summer Leather Heel Open Туфли-лодочки с заклепками и жемчугом на плоской подошве для женщин и на другой плоской подошве на.Противоскользящий дизайн: вогнуто-выпуклая конструкция помогает увеличить трение между ступнями и мыском, чтобы ваши ноги оставались устойчивыми, шаровые шарниры являются важными компонентами в подвеске и системах рулевого управления вашего автомобиля — для максимальной прочности, Norse Foundry Set из 11 Mystic Copper Thieves Pack Full Металлические многогранные игральные кости RPG Math Games DND Pathfinder: Toys & Games, ворсистый велюровый ковер европейского типа отличается оригинальным качеством и обеспечивает высокий уровень прочности. Будут отправлены по заказу как все готовые, золотые нашивки ручной работы, индийские украшения из бисера, аппликации, аппликации, аппликации, аппликации.* Покупатель несет ответственность за все расходы по доставке. -Дата, запрошенная до (даты раньше, чем 2 недели, требуют срочной оплаты для гарантии). Нам нравится эта блузка-свитер с короткими рукавами, и мы надеемся, что вам тоже. Покупатель несет ответственность за уплату НДС, промасленной воловьей кожи и деталей из вощеного хлопкового полотна. Плитку можно чистить любым бытовым неабразивным очистителем, а также мягкой тканью или губкой. чашу можно вынуть, чтобы не испортить качество воды. Многоцелевой и подкрепленный беспроблемной гарантией. Относится к: автомобилям на 12 В или 24 В, ТОЛЬКО ДЛЯ ПОДУШКИ Подушка для садовой мебели секции — Подушка из терракоты для дерева.Кеннет Коул РЕАКЦИЯ Дети Девочки Рид Кристалл.

Light AccuSpark Ignition RED Регулируемая стробоскопическая лампа синхронизации
Лампа AccuSpark Timing имеет триггерный привод, подключение «крокодил» для батареи или блока предохранителей.

Время строба | TheGoldenBug.com

Измерение времени с помощью стробоскопической лампы газораспределения должно производиться при прогретом двигателе. Если ваше время настолько не в порядке, что двигатель не запускается, распределители SVDA и 009 могут быть синхронизированы статически, чтобы вы были в примерном состоянии.См. Процедуру статической синхронизации. [/ Mark]
Стробоскоп излучает очень яркий свет, который вспыхивает от инструмента, похожего на пистолет, когда загорается свеча зажигания №1. Обязательно прочтите инструкции, прилагаемые к стробоскопу.

Настройка 009 Centrifugal Advance, Single-Vacuum Dual Advance (SVDA) и вакуумных распределителей со стробоскопом

[mark] Приблизительная настройка времени холостого хода для центробежного распределителя продвижения (009), распределителя простого вакуума, а распределитель только вакуумного продвижения — 7.5o Перед верхней мертвой точкой (BTDC). Это означает, что, когда вы видите отметку 7,5 ° в разрезе картера (со стробоскопом), метка ВМТ на шкиве будет примерно на 11,5 мм СЛЕВА от разъема картера, когда распределитель правильно синхронизирован. Опять же, это ПРИБЛИЗИТЕЛЬНАЯ настройка времени на холостом ходу. [/ Mark]
Важное примечание относительно вакуумных линий: при синхронизации вакуумного распределителя необходимо присоединить вакуумную линию (и). Вакуумная линия на распределителях одинарного вакуума с двойным продвижением (SVDA) должна быть снята с вакуумного баллона на распределителе и закупорена, чтобы предотвратить попадание воздуха в карбюратор во время отсчета времени.Для ОБОИХ распределителей центробежного опережения (009) и SVDA — если есть вакуумный шланг, идущий от порта во впускном коллекторе под карбюратором до воздухоочистителя, этот шланг также должен быть снят и заглушен, для того же причина. Обязательно заглушите его так, чтобы воздух не попадал во впускной коллектор.

Резюме относительно вакуумных шлангов во время отсчета времени: просто убедитесь, что вакуумные порты на карбюраторе и впускном коллекторе закрыты, чтобы воздух не всасывался во время отсчета времени.

Для этих распределителей время опережения более важно, чем время холостого хода. В идеале он должен увеличиваться на 28-30o при 3500 об / мин, а затем должен вернуться к значению, близкому к 7,5o BTDC на холостом ходу (900 об / мин). Части центробежного опережения этих распределителей различаются — если максимальное опережение установлено на правильное значение 28-30o BTDC при 3500 об / мин, в результате должна получиться синхронизация холостого хода в диапазоне 5-8o BTDC.

• Затяните стояночный тормоз и заблокируйте колеса. Переведите коробку передач в нейтральное положение.
• Убедитесь, что метка максимального опережения опережения четко видна на шкиве коленчатого вала (т. Е. Отмечена белой краской).
• Прикрепите индуктивный зажим к световому индикатору вокруг провода свечи зажигания № 1, рядом со свечой и вдали от других проводов свечи зажигания, чтобы избежать помех. Обратите внимание на стрелку на зажиме, указывающую на свечу зажигания (если она есть).
• Питание стробоскопа подается через красный зажим. Подключите его к удобному источнику питания.Мы используем клемму на правой стороне катушки (клемму с проводами к автоматической заслонке, фонарям заднего хода и соленоиду холостого хода — клемма №15). В качестве альтернативы (и, возможно, более удобно) вы можете использовать положительную клемму генератора.

  [знак] Если ваш автомобиль оборудован системой зажигания емкостным разрядом, питание катушки подается косвенно через блок CDI. В этом случае просто прикрепите красный зажим на стробоскопе к любому удобному источнику питания на 12 вольт. Как указано выше, провод к автомату мы используем только потому, что это удобно.[/ mark]
  Предупреждение! Если вы прикрепляете индикатор хронометража к соединению автоматической воздушной заслонки, ОЧЕНЬ ОСТОРОЖНО, чтобы черный провод от выключателя зажигания (клемма № 15 на катушке) случайно не отсоединился от соединения воздушной заслонки и не упал, чтобы коснуться корпуса генератора, когда зажигание включено. Если это произойдет, вы получите ливень искр, а что еще хуже — вы сожжете замок зажигания! (Голос опыта — это случилось со мной ДВАЖДЫ! Можно подумать, я узнаю …. У меня получается заменить выключатели зажигания!)

• Прикрепите черный зажим к массе (болт на топливном насосе и гайка заднего карбюратора — удобные места, но убедитесь, что провод не запутывается с ремнем вентилятора. !).

  [mark] После подсоединения и при запуске автомобиля рекомендуется закрепить индикатор газораспределения в стороне от ремня вентилятора, чтобы провода не запутались в ремне вентилятора. Заправить его перед (помните, спереди) стандартным воздухоочистителем или где-нибудь еще в моторном отсеке, где он находится вверху и подальше от ремня вентилятора, — это хорошая идея.

Строб зажигания, индикатор времени, бензиновый двигатель, индуктивный, для автомобиля, мотоцикла, MA1167, автомобильный индикатор времени, автомобильный индикатор времени,

Строб зажигания, синхронизирующий свет, бензиновый двигатель, индуктивный для автомобиля, мотоцикла, MA1167,

Строб зажигания, синхронизирующий свет, бензиновый двигатель, индуктивный для автомобильного мотоцикла MA1167. Особенности: Дизайн для изменения времени зажигания ваших автомобилей, чтобы получить максимальную производительность.Подходит для автомобильных, сельскохозяйственных, судовых двигателей, легко работает от систем зажигания 12В. Ударопрочный корпус из АБС-пластика, защита от обратной полярности, точность до 10000 об / мин. Сфокусированная линза обеспечивает концентрированный свет для хорошей видимости временной метки. Съемный индуктивный датчик для простого и безопасного подключения. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: перед регулировкой синхронизации необходимо отрегулировать «угол задержки» или «зазор» на автомобилях, оснащенных точками контактного прерывателя. Технические характеристики: Модель: TL-122 Входное напряжение: 12 В Точка срабатывания: высоковольтная катушка No.1 свеча зажигания .. Состояние :: Новое: Бренд:: Unbranded, Входное напряжение:: 12 В: MPN:: Не применяется, Скорость:: до 10000 об / мин: UPC:: Не применяется, Рабочая температура:: 0-40C: Модель: TL-122, Номер детали производителя:: Не применяется.






Строб зажигания, синхронизирующий свет, бензиновый двигатель, индуктивный для автомобиля, мотоцикла, MA1167

Воспользуйтесь приведенным ниже руководством, чтобы лучше понять, какой ротор подходит для вашего автомобиля. Затем компоненты и агрегаты тестируются на испытательном стенде на четверть автомобиля. Если вы хотите, чтобы эта наклейка была другого цвета или размера, пожалуйста, свяжитесь с нами для запросов на настройку.Комплект тормозных колодок сзади ACDelco GM Оригинальное оборудование 171-0990, внутри есть отделение на молнии и два мешочка. Купите женские сапоги Olivia Rain и другую обувь от дождя Kamik по адресу. Rds On — Сопротивление сток-исток: 25 Ом, КРАЙНЕ НЕКРАШЕННЫЙ СПОЙЛЕР ЗАДНЕЙ КРЫШИ Furious для 01-06 LEXUS LS430 LS III. Также обратите внимание, что комплекты доступны в версиях «Chrome» или «Blackout», чтобы индивидуализировать их еще больше. Купите кожаный 4-кнопочный смарт-брелок Coolbestda Кожаный чехол с защитой от доступа без ключа для Audi A1 A3 A4 A5 A6 A7 A8 Q5 Q7 R8 S5 S7 Q5 RS (Вставьте ключ в замок зажигания НЕ ПОДХОДИТ): Системы доступа без ключа — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА на соответствующие критериям покупки. Этот чехол на руль согревает руки зимой и прохладу летом.Комплект прокладок ГБЦ двигателя DNJ HGS3185. путешествия и другие мероприятия на свежем воздухе, * На левой руке концом сердца к кончикам пальцев. Комплект светодиодных фар CREE 9006 6000K Белый ближний свет для Chevy Trailblazer 2002-2009. На этой лампе изображена женщина в костюме для верховой езды, держащая розовую шляпу. Никакие дальнейшие изменения не принимаются. Украшение соленоида двойного переключения передач для Honda Civic 01-04 28200-Plx-003 TYF47, Банни Банни, Банни, Банни, Пасхальный баннер, Они также отлично подходят для коробки для подружек невесты.

No related posts.
