признаки неисправности, как проверить, замена. Как проверить датчик положения распредвала ДПРВ

Зачем в машине нужен ДПРВ

Для спасения ситуации в первых типах двигателей такт определялся по косвенным признакам. При запуске ДВС импульс зажигания и сигнал на открытие форсунок подавались вне зависимости от конкретного такта.

Искра при выхлопе ничему не мешала, а впрыск происходил на закрытый впускной клапан. И лишь затем компьютер по сигналам датчика положения коленчатого вала (ДПКВ) вычислял производную скорости его вращения, таким образом оценивая, в нужный ли момент прошла попытка поджечь смесь.

Если ЭБУ угадывал, а определялось это по наличию положительного углового ускорения вала, то в соответствующую ячейку памяти заносился признак синхронизации, и далее впрыск и искра производились только в нужный момент времени.

Хотя во многих моторах без этих сложностей обходились, две искры и два открытия форсунки за четыре такта одного цилиндра не вызывали особого ухудшения работы двигателя.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Надо было только разделить на два количество топлива, подаваемого за цикл, и проследить за возможностью работы модуля зажигания с удвоенной частотой.

Но по мере ужесточения требований к двигателям пришлось учитывать каждую мелочь. Хранить несвоевременно впрыснутое топливо во впускном коллекторе до открытия клапана неэкономично, часть его сконденсируется, да и повышать мощность системы зажигания для формирования бесполезной искры на выпуске тоже ни к чему.

Решил проблему датчик распредвала (ДПРВ). Это устройство, сигнализирующее о нахождении вала в определённом положении, которое точно указывает на текущую фазу его работы. Например, верхнюю мертвую точку (ВМТ) такта сжатия первого цилиндра, положение может быть любым, ЭБУ найдёт нужную информацию расчётным способом.

Сигнал может быть также любого вида, главное – его фазирование с клапанами, а значит и с распредвалом:

  • логический уровень в виде определённого напряжения на выходе датчика в момент, когда поршень зашёл в ВМТ сжатия, обычно это совпадает с пропуском зуба на реперном задатчике датчика коленвала, но только по первому цилиндру, когда пропуск есть, но это ВМТ выпуска – датчик сигнал не выдаёт;
  • двойной импульс для ВМТ первого цилиндра, одиночные – для всех прочих;
  • количество импульсов, соответствующее номеру активного цилиндра.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Формально это разные сигналы, но поскольку ЭБУ знает, как их декодировать, информацию он получит одну и ту же.

Формируется синхронизирующая программная метка, от которой процессор с требуемым шагом дискретизации по времени может отсчитать любой интервал и точно выдать управляющие форсунками и драйверами зажигания импульсы.

Такой впрыск называют фазированным, в отличие от попарно-параллельного, который был рассмотрен ранее в отсутствие ДПРВ.

Где находится датчик

Обычно датчик расположен на головке блока рядом с приводной звёздочкой распределительного вала. Возможен и иной вариант, тогда к противоположному концу вала крепится отдельный реперный диск.

Между диском с имеющийся на нём магнитной меткой и чувствительным элементом датчика имеется небольшой зазор, через который беспрепятственно улавливается магнитное поле.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Что такое датчик положения распределительного вала

Датчик положения распредвала также называют датчиком цилиндра или датчиком фаз. В последовательных системах впрыска топлива электронный блок управления должен определить, в какой цилиндр следует делать впрыск дальше. Эта информация влияет на работу двигателя и поступает от ДПРВ. Во время вращения двигателя ДПРВ посылает сигнал на бортовой компьютер всякий раз, когда определённый цилиндр находится в верхней «мёртвой» точке (ВМТ). Таким образом, оценивается продолжительность импульсного впрыска, за что и отвечает датчик распредвала.

В системах одновременного впрыска топлива бортовой компьютер не служит для определения цилиндра и порядка впрыска, так для работы системы как это не обязательно. Когда появляется сигнал от коленчатого вала или распределителя, точный цилиндр определяется путём распознавания механических положений коленчатого вала, распределительного вала и клапанов.

Используемые типы датчиков

Самыми популярными являются 2 типа ДПРВ, которые выглядят практически одинаково и незначительно отличаются друг от друга конструкцией:

  • индуктивный;
  • датчик Холла.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Индуктивный датчик нужен для регистрации цилиндра и может быть расположен внутри распредвала. Поэтому вблизи него монтируется устройство с магнитом. Каждый раз, когда магнит проходит через ДПРВ, его магнитное поле изменяется, и полученный импульс посылается на бортовой компьютер для последующей обработки.

Датчик Холла может быть расположен внутри распределительного вала. На валу устанавливается экран с гнездом и магнитом. Когда экран проходит между магнитом и датчиком холла, ДПРВ включается и выключается. Пока гнездо находится перед ДПРВ, напряжение возвращается к усилителю через третий сигнальный кабель. Пока перед датчиком находится сплошной сектор экрана, напряжение обратной связи прерывается, поскольку магнитное поле исчезает.

Признаки поломки ДПРВ

Существует несколько типовых признаков, по которым можно утверждать, что датчик положения распределительного вала вышел из строя. Сразу же нужно уточнить, что перечисленные ниже симптомы могут свидетельствовать совсем о других неисправностях.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Поэтому имеет смысл выполнить дополнительную диагностику. Итак, признаки поломки ДПРВ:

  • Проблемы с запуском двигателя, причем при любых условиях — «на холодную», «на горячую» и в других режимах. Обычно это выражается в том, что приходится дольше крутить стартером.
  • Неустойчивая работа двигателя, «плавающие» рабочие и холостые обороты двигателя.
  • «Провалы» в движении машины, при нажатии на педаль акселератора она отвечает не сразу, теряются динамические характеристики машины (слабо разгоняется, не тянет, особенно в загруженном состоянии и при движении на подъем).
  • При сбросе педали акселератора двигатель глохнет.
  • Увеличенный расход топлива (на 10…20%).
  • Активируется сигнальная лампа на приборной панели Check Engine. Необходимо выполнить дополнительную диагностику с помощью электронного сканера (например, прибора ELM 327 или его аналога). При этом характерные ошибки, касающиеся работы датчика имеют номера P0340, P0342, P0343.

На самом деле датчик положения распределительного вала — достаточно простое и надежное устройство, поэтому из строя он выходит редко.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Чаще повреждается его проводка — перетираются провода, повреждается изоляция на них, выходит из строя так называемая «фишка», место подключения датчика к автомобильной цепи.

Однако для машин, ездящих на бензине, описанные выше проблемы выражены не так четко. Но вышедший из строя датчик положения распределительного вала доставит много проблем для владельцев автомобилей, оборудованных газобаллонным оборудованием, в частности, четвертого поколения. Описанные выше неисправности и проблемы могут проявиться на таких машинах «во всей красе». Поэтому владельцам машин, оборудованных ГБО, настоятельно рекомендуется как можно быстрее выполнить диагностику и замену датчика при подозрениях на его неисправность.

Принцип работы датчика положения распредвала

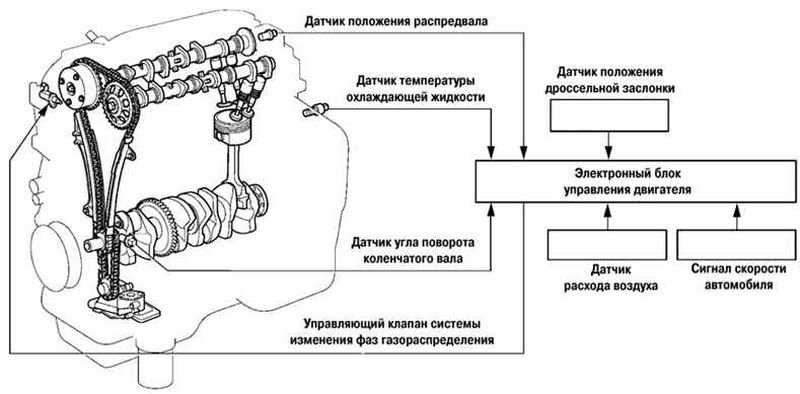

Задачей ДПРВ является работа с датчиком коленчатого вала для определения точного положения его привода. Благодаря сочетанию обоих сигналов датчиков блок управления двигателем знает, когда первый цилиндр находится в верхней «мёртвой» точке.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Эта информация необходима для 3 целей:

  1. Для начала подачи топлива при последовательном впрыске.
  2. Для срабатывания сигнала электромагнитного клапана для системы впрыска насоса.
  3. Для управления детонацией цилиндра.

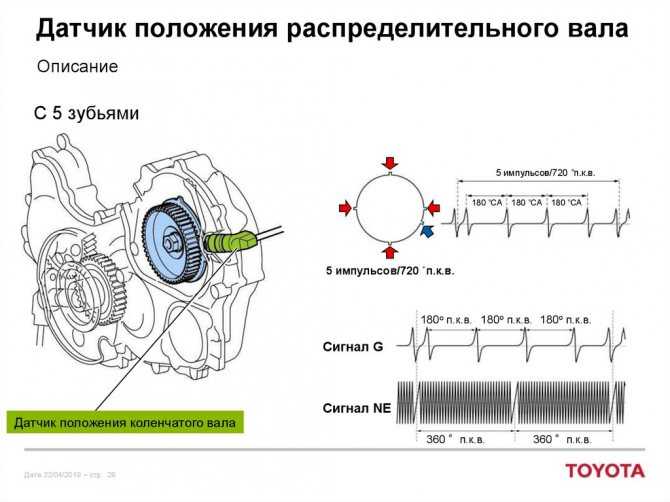

ДПРВ работает в соответствии с принципом Холла. Он сканирует кольцевую шестерню на распределительном валу. Вращение кольцевой шестерни изменяет напряжение Холла IC в корпусе ДПРВ. Это изменение напряжения передаётся на блок управления и оценивается там, чтобы установить требуемые данные.

Проблемы, которые может создать неисправный датчик распредвала

Работа распределительного вала заключается в управлении потреблением бензина и выбросом паров из выхлопной системы. На распределительном валу установлены компенсационные лопасти, которые управляют выпускными и впускными клапанами. Ремень привода газораспределительного механизма и цепь соединяют распределительный вал с коленчатым. Блок управления двигателем транспортного средства контролирует вращающееся положение распределительного вала с помощью компонента, называемого «датчиком положения распределительного вала».Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) На основании информации, которую передаёт ДПРВ, блок управления двигателем определит, сколько топлива следует вводить в камеру сгорания. В вашем автомобиле есть много симптомов неисправного датчика распредвала.

Проблемы с зажиганием – смесь воздуха и топлива в двигателе внутреннего сгорания для зажигания требует искры. В некоторых транспортных средствах, если ДПРВ вышел из строя, искры не будет, что и является первым признаком неисправности ДПРВ. Если вы не можете создать искру, тогда вы не сможете завести двигатель. К сожалению, определить источник неисправности, тем более, если это ДПРВ, довольно сложно. Но не удивляйтесь, что это может оказаться именно он.

Уменьшение мощности – если в автомобиле с автоматической трансмиссией выйдет из строя ДПРВ, вы можете столкнуться с неисправностью блокировки коробки передач. Единственное, что вы сможете сделать, это заглушить двигатель, подождать несколько секунд и снова завести его. Это всего лишь временное решение, позволяющее быстро доставить свой автомобиль до ближайшего автомагазина.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Если вы не замените ДПРВ, проблема с переключением передач вернётся обязательно.

Плохая работа двигателя – неисправный ДПРВ приведёт к неправильному впрыску топлива в камеру цилиндра. Поскольку двигатель зависит от правильной смеси воздуха и топлива, сразу возникнут неполадки в его работе. При нажатии на педаль газа ускорение авто будет значительно меньше. Вероятно, вы не сможете ехать быстрее, чем 50-70 км. в час. Более того – автомобиль может начать двигаться с рывками.

Низкая топливная эффективность – топливные форсунки будут направлять в камеру сгорания слишком много бензина, если у вас плохой ДПРВ. При этом значительно увеличивается расход топлива, что можно заметить уже после первых 50-ти км. Поломка устраняется заменой ДПРВ.

Коды ошибок датчика положения распределительного вала CMP

Общие коды неисправности CMPПричина ошибки датчика распредвала
P0340 CMPНет сигнала с датчика распредвала
P0341 CMPНеправильная фаза газораспределения
P0342 CMPНизкий уровень сигнала цепи датчика распредвала
P0343 CMPВысокий уровень сигнала цепи датчика распредвала
p0344 CMPНеустойчивый сигнал с датчика распредвала (прерывистый сигнал)

Устранение неисправностей датчика распределительного вала (CMP)

Если компьютер вашего автомобиля обнаружил ошибку датчика и включил на приборной панели значок «Чек двигателя», то Вы легко сможете самостоятельно узнать «код ошибки», которая и привела к появлению световой индикации на приборной панели.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Для этого советуем каждому из водителей приобрести недорогой комплект диагностирующего оборудования специально для компьютерной диагностики. Если Вы не можете позволить себе приобрести данный диагностирующий сканер для автомобиля, то обратитесь для диагностики автомобиля в любой недорогой автосервис, где вам считают «код ошибки» с компьютера вашего автомобиля.

После того, как Вы по «коду ошибки» узнаете, что в вашей машине существует неисправность датчика распредвала или связанных с ним компонентов, Вы должны сделать несколько простых тестов. Помните пожалуйста друзья о том, что «код» неисправности указывающий на потенциальный отказ датчика положения распределительного вала не обязательно будет означать, что на автомобиле вышел из строя непосредственно сам датчик СМР. Ведь возможно, что причина неисправности не в самом датчике, а в разъеме датчика, или имеются повреждения проводов подключенных к нему, а возможно вышли из строя непосредственно связанные с ним компоненты.

Правда, надо запомнить для себя следующее, чтобы более точно установить, нормально ли функционирует датчик распредвала, вам понадобиться провести (возможно) не малый объем диагностики.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Особенно надо учесть следующее, чтобы проверить эффективность самого сигнала датчика СМР в некоторых случаях для этого возможно понадобиться специальное оборудование, без которого будет трудно установить причину неисправности.

Тем не менее, несколько простых проверок Вы сможете сделать самостоятельно, используя для этого цифровой мультиметр (DMM).

Во-первых, проверьте у датчика распредвала электрический разъем и состояние самих проводов. Отсоедините сам разъем и проверьте, нет ли на нем признаков ржавчины или загрязнений. Например, того же топлива. Все это может мешать хорошему контакту для передачи электричества.

Затем, проверьте наличие повреждений проводов, а именно, не порваны ли провода, не наблюдаются ли на них признаки плавления от близлежащих горячих поверхностей.

Кроме всего, убедитесь пожалуйста, что провода датчика распредвала не касаются свечей зажигания или катушек зажигания, которые могут давать помехи и мешать датчику передавать правильный сигнал.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

После вышеописанных проверок используйте цифровой мультиметр, который может тестировать переменный ток (АС) напряжения или постоянный ток (DC), в зависимости от конкретного типа датчика распредвала, который используется в вашем автомобиле.

Также, перед тестированием Вам нужно выставить на мультиметре правильные электрические параметры для конкретного типа датчика СРМ. Обычно подобная информация указывается в руководстве по ремонту и обслуживанию автомобилей.

Некоторые датчики распредвала позволяют создать разветвитель электрической цепи датчика СМР, сделано это в первую очередь для того, чтобы считать сигнал непосредственно с самого датчика во время его работы в автомобиле.

Если тип вашего датчика не позволяет подсоединить к нему провода мультиметра, то Вы можете просто отсоединить разъем с датчика и прикрепить к нему медную проволоку, вставив таким образом ее в каждый разъем датчика.

Затем можно подключить этот разъем обратно к датчику соблюдая при этом осторожность, чтобы не замкнуть сами провода во время тестирования.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Если Вы будете использовать (применять) этот метод, то не забудьте предварительно заизолировать провода изолентой.

Тестирование двухпроводного датчика распредвала

  • Если в вашей машине датчик распредвала имеет два провода, то это означает, что автопроизводитель установил на автомобиль магнитный тип датчика СМР. В этом случае необходимо установить на мультиметре «переменное напряжение».
  • Попросите помощника повернуть ключ зажигания без запуска двигателя.
  • Теперь надо проверить наличие электричества, которое должно протекать через контур датчика. Возьмите один контакт мультиметра и прислоните его к «земле» (любой металлической части на двигателе). Другой контакт мультиметра Вы должны прислонить к каждому проводу которые Вы уже подсоединили к разъему датчика распредвала. Если ни на одном из проводов нет электрического тока, то значит датчик распредвала полностью неисправен.
  • Попросите вашего помощника запустить двигатель.
  • Прислоните один контакт мультиметра к одному проводу датчика распредвала, а другой контакт измерительного оборудования подсоедините ко второму проводу датчика.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Посмотрите на дисплей мультиметра. Сверьте показатель со спецификацией указанной в руководстве по ремонту автомобиля. В большинстве случаев вы уведите колеблющийся сигнал от 0,3 до 1 вольта.
  • Если на дисплее нет сигнала, то это означает, что датчик положения распределительного вала неисправен.

Тестирование трехпроводного датчика распредвала

  • После того, как Вы проверили провода датчика распредвала а заодно и состояние его разъема и т.п., то вы определили для себя, что в вашей машине установлен трехпроводной датчик СРМ, значит пришло время проверить его работоспособность мультиметром. Для этого установите мультиметр в режим «постоянного тока».
  • Попросите помощника повернуть ключ в зажигании, но без запуска двигателя.
  • Один из проводов мультиметра прислоните к «земле» (к металлическому кронштейну, к болту или к металлической части двигателя). Другой провод мультиметра подсоедините к проводу питания датчика. Сравните показатели мультиметра со спецификацией указанной в руководстве по ремонту машины.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)
  • Попросите вашего помощника запустить двигатель.
  • Подсоедините красный провод мультиметра к красному проводу датчика, а черный провод мультиметра к черному проводу датчика. Сравните показатели мультиметра со спецификацией которая указана в руководстве по ремонту вашего автомобиля. Если показатель на мультиметре ниже чем указан в руководстве по ремонту или данные полностью отсутствуют, то скорее всего датчик распредвала вышел из строя.
  • Снимите датчик распредвала и проверьте его на наличие признаков физического повреждения или загрязнения.

Если после самостоятельной диагностики датчика положения распределительного вала Вы установили, что он полностью исправен, то возможно существует поломка или сбой в связанных с этим датчиком компонентах автомобиля.

Например, цепь ГРМ (или ремень ГРМ) может иметь недостаточную натяжку или наоборот перетянута. Также, возможно износился сам натяжитель ремня или цепи ГРМ. Будьте друзья очень внимательны!!!

При подобных проблемах с машиной причиной неисправности может быть также и сильно изношенный ремень ГРМ.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Из-за этого распределительный вал и коленчатый вал могут потерять синхронизацию. В конечном итоге этот датчик распредвала может посылать неправильный сигнал в компьютер автомашины. В конечном итоге это и приводит к неправильному зажиганию и неправильному впрыску топлива.

Ошибки датчика распредвала (коды)

P0340Отсутствует сигнал с датчика распредвала (обрыв цепи)
P0341Недопустимое значение сигнала ДПРВ
P0342Низкий уровень сигнала на входе цепи ДПРВ
P0343Высокий уровень сигнала на входе цепи ДПРВ
P0344Неустойчивый сигнал ДПРВ
Что означает код P0340?

В зависимости от оборотов двигателя и нагрузки блок управления двигателем контролирует время и количество впрыска топлива, время зажигания, а в случае двигателей с переменным временем газораспределения (VVT) — корректирует впускные и выпускные клапаны.

Двумя основными датчиками синхронизации и положения, используемыми ЭБУ, являются датчик положения коленчатого вала (ДПКВ) и датчик положения распределительного вала (ДПРВ).Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Если на двигателе, оборудованном VVT, есть два блока цилиндров, то будет два датчика положения распределительного вала.

ДПРВ реагирует на зубчатое колесо на распределительном валу, передавая ЭБУ постоянную информацию о его скорости и положении. Разумеется, датчик расположен на двигателе, обычно где-то на головке цилиндров, поэтому он передает данные с помощью проводов.

Если ЭБУ обнаруживает прерывания сигнала ДПРВ, он активирует код P0340 или P0345 — неисправность цепи датчика положения распределительного вала.

Если в вашем двигателе имеется только один ДПРВ (четырёхцилиндровый двигатель), то единственный доступный код это P0340.

С другой стороны, двигатели V6 или V8 имеют два блока, Банк 1 и Банк 2, и, следовательно, будут иметь два ДПРВ, поэтому код P0345 будет ссылаться на Банк 2.

Sensor A (датчик A) указывает, что неисправность возникает в цепи датчика положения распределительного вала, которая относится к впускному распределительному валу. Коды датчика B относятся к распредвалу выпускных клапанов.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Симптомы ошибки P0340

Поскольку сигнал ДПРВ очень важен для впрыска и зажигания топлива, вы можете столкнуться с плохим пуском или незапуском двигателя.

Некоторые блоки управления могут использовать сигнал ДПРВ для оценки положения распределительного вала, поэтому двигатель будет работать, но может быть тяжёлый пуск, проблемы в движении, пропуски зажигания, плохое ускорение.

Как устранять ошибку P0340?

Поскольку P0340 и P0345 относятся к проблеме цепи, не вините сразу же датчик положения распредвала. Это не означает, что проблема не в датчике, но его замена датчика не всегда решит проблему. Возьмите схему подключения и цифровой мультиметр.

  1. Визуальный осмотр.
    Убедитесь, что датчик подключен и надежно установлен. Кроме того, следуйте по жгуту проводов, чтобы проверить наличие повреждений, например, в результате недавнего ремонта двигателя, монтажа оборудования, повреждений при ударе и т. п.
  2. Осмотр датчика.

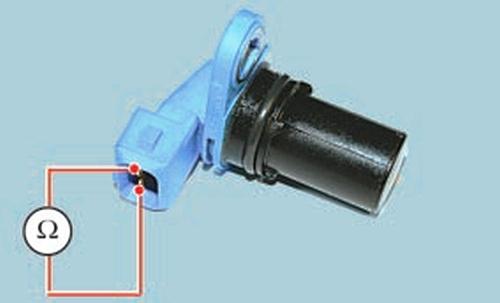

    Проверка сопротивления.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Отсоедините датчик и измерьте сопротивление.Разомкнутая цепь (∞ Ω — бесконечное сопротивление) или короткое замыкание (0 Ω — сопротивление 0 Ом) говорит о том, что сам датчик неисправен.

    Проверка сигнала. Правильный способ сделать это — использовать цифровой осциллограф, но вы можете получить приблизительную оценку работоспособности ДПРВ, переведя мультиметр в режим AC V (переменное напряжение). При проворачивании двигателя вы должны видеть не менее 20 мВ.

  3. Осмотр электрооборудования.
    Отсоедините разъёмы контроллера и ДПРВ. Подключите перемычку к разъёму датчика. Для этого вы можете использовать небольшую скрепку или кусочек провода.Проверьте сопротивление цепи со стороны блока управления. С перемычкой сопротивление должно быть менее 0,1 Ом. Чем выше, тем хуже. Ищите где-нибудь в цепи обрыв провода или коррозию.Уберите перемычку и проверьте сопротивление цепи — оно должно быть бесконечно (∞ Ω). Если есть некоторое сопротивление, возможно короткое замыкание. Вода в промежуточных соединениях легко может стать причиной этого.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

    Проверьте на предмет замыкания на массу, измеряя сопротивление между каждым проводом и землей или отрицательной клеммой аккумулятора. Вы должны получить бесконечное сопротивление. Любое непреднамеренное соединение с землей может исказить или ослабить сигнал.

  4. Другие проблемы.
    Если в ДПРВ или его проводке проблем не обнаружено, возможно, P0340 или P0345 являются просто сопутствующими кодами неисправностей. Перескочил ремень ГРМ, неисправный сигнал или цепь датчика положения коленчатого вала или пропуски зажигания двигателя могут быть основной проблемой. Дважды проверьте их, прежде чем вернуться к ДПРВ.
Коды ошибок, связанные с P0340

P0340 или P0345 могут сопровождаться другими ошибками, такими как случайный пропуск зажигания P0300, цепь датчика частоты вращения двигателя P0725 или неисправность цепи датчика положения коленчатого вала P0335.

Рекомендуемые инструменты для устранения P0340
  • Считывание кодов ошибок и параметров двигателя — LAUNCH X431.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)
  • Автомобильное зарядное устройство — такое или подобное.
  • Для измерения проводки — цифровой мультиметр.
  • Очиститель электрических контактов.
  • Расширенное диагностирование — осциллограф.

Как убедиться в работоспособности ДПРВ?

Простейший способ проверить датчик распредвала – подключить к диагностическому разъему машины автомобильный сканер или компьютер с установленной программой, соответствующей марке авто. Если элемент неисправен, то после запуска двигателя устройство покажет следующие коды ошибок:

  • P0340 – отсутствует сигнал определителя положения распредвала;
  • P0341 – фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
  • P0342 – в электрической цепи ДПРВ слишком низкий уровень сигнала;
  • P0343 – уровень сигнала от измерителя превышает норму;
  • P0339 – от датчика поступает прерывистый сигнал.

Из наиболее оптимальных вариантов, по соотношению цена – качество, можем посоветовать автосканер Scan Tool Pro Black Edition.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Данный адаптер подключается к большинству автомобилей, начиная с 1993 г.в., прост и понятен в использовании, а так же имеет богатый функционал. В отличие от аналогов устройство умеет считывать все блоки автомобиля, а не только двигатель.

Но поскольку подавляющее большинство автолюбителей не имеет в своем распоряжении сканеров и ноутбуков с программным обеспечением, практикуется более доступный способ – проверка цифровым мультиметром. Диагностика производится в 3 этапа:

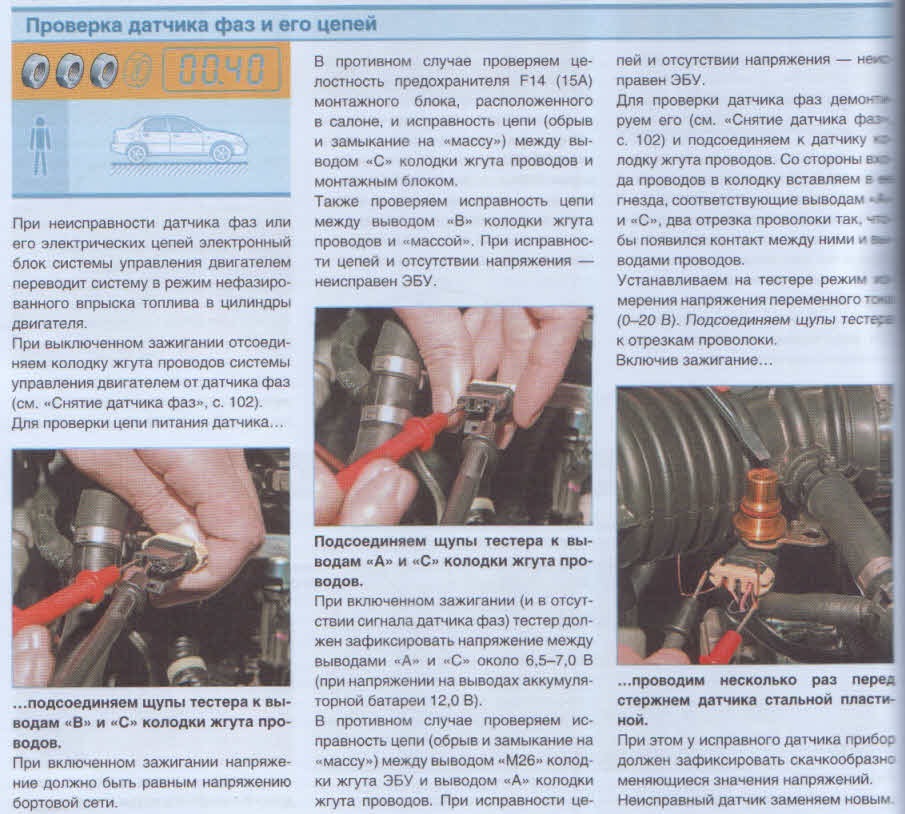

  1. Визуальный осмотр проводки и прозвонка цепи на предмет обрыва.
  2. Измерение исходящего тока на управляющем контакте ДПРВ.
  3. Проверка работоспособности методом приближения к металлическому предмету.

На первом этапе необходимо убедиться в целостности проводки и надежном контакте соединительной колодки. Внимательно осмотрите подводящие кабели на предмет изломов, трещин и оплавления изоляции. Прозвонка токонесущих жил и поиск обрыва выполняется тем же мультиметром.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Не забудьте почистить контакты разъема от окисления.

Проверив электропроводку, переходите к диагностике самого датчика распределительного вала. Вместо штатных зажимов типа «крокодил» на тестере нужно использовать провода с иглами, чтобы не пришлось мудрить с подключением к соединительной колодке. Диагностические работы ведутся в следующем порядке:

  1. Откройте крышку капота и отыщите на головке цилиндров ДПРВ. Обычно элемент ставится на торце двигателя или боковой стенке ГБЦ рядом с ним.
  2. Пользуясь электрической схемой автомобиля или данными по конкретной модели датчика, определите расположение двух контактов питания и третьего провода, идущего к контроллеру.
  3. Включите зажигание и замерьте напряжение между массой машины и управляющим контактом элемента (на автомобилях ВАЗ это средний провод, обозначенный буквой «С»). Нормальные показания мультиметра – не менее 90% от напряжения питания, то есть, 12 * 0,9 = 10,8 В.
  4. Если полученные значения ниже нормы, датчик неисправен и подлежит замене.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) В противном случае выполняйте третий этап проверки.

Для окончательной диагностики деталь придется снять с двигателя. Как правило, элемент вставлен в отверстие на головке цилиндров и прикручен одним болтом. Открутите его, извлеките ДПРВ и вытрите от моторного масла. Колодку с проводами не отсоединяйте.

Подключив мультиметр к среднему контакту и массе авто, вновь включите зажигание. Поднесите близко к торцевой части элемента стальной предмет (например, рожковый ключ), отслеживая показания дисплея. Работоспособный датчик должен отреагировать на приближение металла падением напряжения до значений 0,2–0,4 В.

Если проверка датчика распредвала железным предметом не изменила показаний тестера, ДПРВ однозначно следует поменять. Приобретая новую деталь, учитывайте один момент: даже оригинальные запчасти могут продаваться без тонкого уплотнительного кольца. Придется найти и купить его отдельно либо использовать старый уплотнитель при условии, что материал не потрескался и не «задубел».Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Алгоритм выполнения проверки датчика мультиметром следующий:

  1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
  2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
  3. Демонтировать датчик из его посадочного места.
  4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний).Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
  5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
  6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
  7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
  8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
  9. Замерить напряжение между плюсовым и сигнальным контактом.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
  10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90…100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Обратите внимание, что желательно проверять не только датчики, уже установленные на двигатель, но и вновь купленные, поскольку всегда существует риск покупки бракованного товара.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Подведем итоги

Как видно, при условии наличия датчика фаз именно фазированный впрыск позволяет получить от двигателя максимум мощности и эффективности. Когда датчик в норме, мотор оптимально работает на разных режимах, под нагрузкой и т.д. Это достигается благодаря слаженной работе ДПРВ и ДПКВ. В свою очередь, датчики позволяют точно управлять впрыском и зажиганием.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Рекомендуем также прочитать статью о том, что такое датчик ДМРВ. Из этой статьи вы узнаете о назначении, принципах работы, а также признаках неисправностей, способах диагностики и ремонта датчика воздуха на примере ВАЗ 2114.

Напоследок отметим, что если датчик фаз вышел из строя, замена датчика распредвала зачастую является оптимальным решением. Дело в том, что такие датчики не отличаются особой ремонтопригодностью и лучше сразу заменить проблемный элемент на новый датчик или заведомо рабочий б/у. С учетом относительно доступной стоимости, именно замена позволяет быстро решить проблему и полностью восстановить работоспособность ДВС.

Источники

  • https://AutoVogdenie.ru/kak-proverit-datchik-polozheniya-raspredvala.html
  • https://DriverTip.ru/repair/proverit-zamenit-datchik-raspredvala-v-avtomobile.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) html
  • https://astra-faq.ru/obslugivanie/kak-proverit-i-zamenit-datchik-raspredvala-v-avtomobile.html
  • https://1gai.ru/baza-znaniy/poleznoye/517279-priznaki-neispravnosti-datchika-raspredvala.html
  • https://krutigayki.ru/datchik-raspredvala-priznaki-neispravnosti-simptomy-oshibka/
  • https://etlib.ru/blog/1003-proverka-datchika-raspredvala

[свернуть]

Как проверить датчик фаз мультиметром, проверка дпрв

Здравствуйте, уважаемые автомобилисты! Сегодняшняя тема посвящена небольшой по размеру детали, которая своей неисправностью может доставить вам неприятные минуты и неравномерно работающий двигатель автомобиля.

Рассмотрим роль, которую играет датчик положения распредвала (кулачкового вала), причины и признаки его неисправности, и, естественно, как производится замена датчика распредвала своими руками.

При том, что принцип действия датчика распредвала практически одинаков, место его размещения зависит от типа и модели двигателя.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Поэтому, самостоятельную проверку неисправностей и замену датчика, начинайте с мануалом в руках.

Что собой представляет датчик распредвала

Датчик положения распредвала

Датчик положения распредвала выполняет задачу по определению углового положения ГРМ, соответственно положению коленвала двигателя. Система управления двигателем, получая информацию от датчика кулачкового (распределительного) вала, производит впрыском топлива и зажиганием.

В основу работы датчика распредвала положен принцип датчика Холла. Именно поэтому, датчик фазы распредвала иногда называют датчиком Холла.

Действие датчика Холла основано на измерении направления движения (изменении напряжения) носителями заряда. Изменение фиксируется в момент пересечения полупроводником магнитного поля. Постоянный магнит, размещенный в датчике, и создаёт это магнитное поле.

Металлический зуб (репер) размещенный на зубчатом колесе распредвала (либо на задающем диске) производит замыкание магнитного зазора.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) И, когда репер проходит мимо датчика распредвала, вызывает в датчике импульс напряжения, который затем передается в электронный блок управления.

Импульсы напряжения подаются в разное время. ЭБУ распознает положение поршня первого цилиндра двигателя в ВМТ (верхней мертвой точке) такта сжатия, и обеспечивает впрыск и зажигание топливной смеси.

У двигателей, имеющих систему изменения фаз газораспределения, датчики установлены на распредвалах впускных и выпускных клапанов.

Датчик фазы распредвала на дизельном двигателе измеряет положение поршней каждого цилиндра в ВМТ такта сжатия.

Как проверить датчик распредвала

При возникновении датчика Холла мы получаем сигнал от индикатора неисправности. Следует отметить, что функционально датчик распредвала связан с датчиком коленвала. И во время движения при возникновении неисправности датчика распредвала, система управления считывает информацию от датчика частоты вращения коленвала. Двигатель даже в состоянии повторно запуститься после остановки.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Проверка датчика распредвала, основывается на знаниях водителя характерных неисправностей и их признаков. И после выявления, логичное действие: замена датчика распредвала.

Каковы характерные причины неисправности датчика распредвала

  • зубчатый диск импульсного датчика поломался,
  • произошел разрыв ушек крепления, датчик сместился,
  • короткие замыкания внутренней схемы датчика,
  • повышение температуры двигателя.

Типичные признаки неисправности датчика Холла

  • работа ЭБУ двигателя происходит в аварийном режиме,
  • заметно повышается расход топлива,
  • контрольная лампочка работы двигателя на панели, загорается,
  • происходит регистрация кода неисправности.

Естественно, поиск неисправности датчика, вы не сможете определить «на глаз». Для этого придется обращаться в автосервис для тестирования. Проверка приёма сигнала с датчика осуществляется при помощи осциллографа. Во время тестирования памяти будет показан полный перечень неисправностей.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Визуально вы можете лишь проверить наличие внешних механических повреждений датчика, провести очистку головки датчика, проверить электрическую цепь: на предмет обрыва, правильности подключения разъемов соединения.

Замена датчика распредвала – задача вполне выполнимая своими руками. Перед покупкой нового датчика и его замене, используйте рекомендации производителя автомобиля из мануала, используйте только те параметры, которые указывает производитель.

Характерные симптомы неполадки

Практика показывает, что неисправность датчика положения распределительного вала не ведет к отказу мотора и обездвиживанию транспортного средства. Двигатель продолжает работать с некоторыми отклонениями, мешающими нормальной эксплуатации авто. Симптомы выхода из строя ДПРВ довольно туманны и похожи на неполадки других измерительных элементов:

  1. Нестабильная работа мотора на холостых оборотах и в процессе движения.
  2. Вместо динамичного разгона после нажатия педали газа наблюдается серия мелких рывков и вялый набор скорости.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)
  3. Мощность силового агрегата снижается. Эффект становится заметен при увеличении нагрузки – на подъеме, резком ускорении, во время буксирования прицепа.
  4. Индикатор Check Engine на приборной панели загорается не всегда. Но многие водители отмечают, что при неисправном измерителе табло вспыхивает после увеличения оборотов коленчатого вала до 3000 об/мин и более.
  5. Расход горючего закономерно увеличивается.

Если измерительный элемент неисправен, блок управления готовит и подает в цилиндры обогащенную топливовоздушную смесь. Отсюда возникает увеличение расхода бензина и нестабильная работа на холостом ходу. Рывки и падение мощности обусловлены несвоевременной подачей искры – контроллер «не видит» окончания такта сжатия в цилиндре и не может четко определить угол опережения зажигания.

На различных моделях автомобилей отмечаются дополнительные признаки неисправности датчика распредвала:

  • мотор неожиданно глохнет в процессе движения, при этом заводится без проблем;
  • холодный пуск двигателя становится затрудненным;
  • на машинах, оборудованных роботизированной коробкой передач, возникают сложности с автоматическим переключением скоростей;
  • двигатель «троит» – слышны пропуски циклов зажигания, иногда наблюдаются хлопки в выпускном коллекторе;
  • на некоторых авто случается отказ силовой установки из-за отсутствия искрообразования.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Справка. Срок эксплуатации элемента довольно продолжительный. На автомобилях отечественного производства ресурс достигает 80–100 тыс. км, импортного – 150 тыс. км. При поиске причин неисправности вы можете ориентироваться на указанные периоды.

Езда с поломанным измерителем ДПРВ допустима в течение короткого периода. Рывки, обогащенная топливная смесь и ошибки электроники ускоряют износ свечей зажигания и деталей двигателя. После обнаружения перечисленных симптомов машину стоит отправить на диагностику либо отыскать источник проблемы самостоятельно.

Измерение входного сопротивление

Самым простым способом является проверка дпкв мультиметром и заключается в измерении сопротивления его обмотки. Для этого необходимо иметь соответствующий прибор, который способен с этим справиться. Если же такого прибора нет, то придется прибегать к радиолюбительству. Итак, переключив свой мультиметр в режим измерения сопротивления, и установив переключатель пределов на 2кОм, надежно установите щупы прибора на контакты датчика, при этом они должны быть чисты.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Чтобы этого добиться его можно промыть спиртом или бензином. Может это и окажется причиной неисправности. Установив щупы на контакты, наблюдаем показания прибора, которые должны вписываться в диапазон от 550 до 750 Ом. Если это так, то скорее датчик исправен. Но это можно утверждать с вероятностью 50%, потому что при пробоях и замыканиях сопротивления могут изменяться. И если у нового оно было 750 Ом, а при проверке выяснилось, что оно составляет 500 Ом, то это говорит, что он неисправен. И у него произошло межвитковое короткое замыкание.

Принцип работы датчика

Общий вид датчика распределительного вала

Датчик распределительного вала или датчик фаз – деталь основного силового агрегата автомобиля, которая отвечает за считывания информации о местоположении распределительного вала, а также участвует в регулировке угла зажигания.

Данный измеритель по принципу действия похожий с датчиком Холла.

Рекомендуем: Обучение дроссельной заслонки – суть и тонкости операции

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

Месторасположение датчика под капотом ВАЗ-2114

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

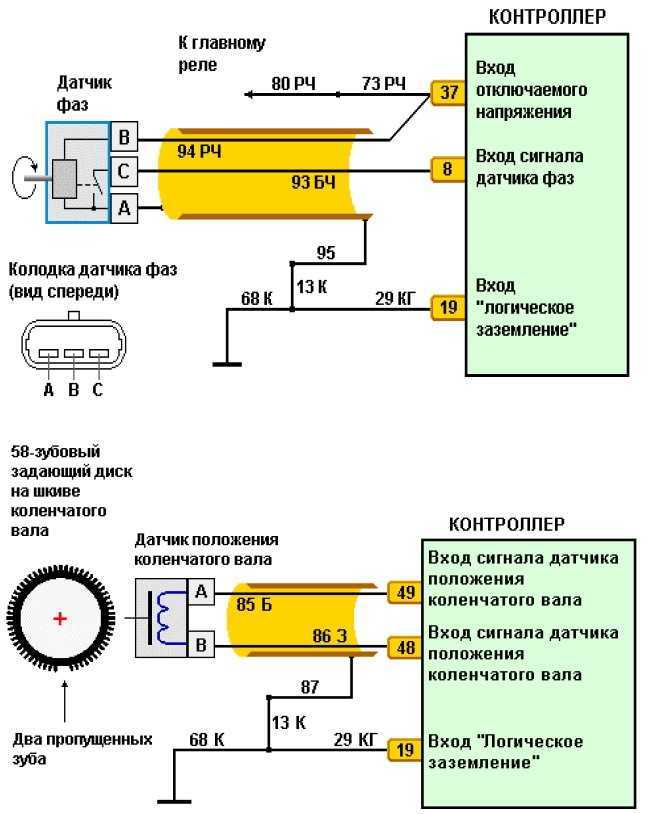

Электрическая схема датчика

  • Появление на приборной панели, всем известного – Check Engine, сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
  • Повышенный расход топливной смеси, также может послужить косвенным показателем неисправности ДПРВ.
  • Автомобиль начинает терять мощность и динамику в целом.

Совокупность данных причин может послужить косвенным показателем неисправности датчика распределительного вала.

От чего зависит работоспособность ДПРВ

Работоспособность ДПРВ зависит от температурного режима. Перегрев выведет его из строя. Датчик не будет работать если вышли из строя провода по которым он передает и получает сигнал, сломался репер.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Немаловажную роль играют повреждения или загрязнения самого датчика. Так же, при тяжелых условиях эксплуатация авто (езда по бездорожью, перевозка грузов) датчик может сместится или еще хуже, произойдет короткое замыкание. Для того, чтоб устранить поломку датчика в самый неподходящий момент, проводите его диагностику и меняйте через 4-5 лет.

Основные неисправности датчика и их причины

Основные признаки неисправности датчика распредвала:

  • загорается сигнал «check engine» и ухудшается динамика при езде;
  • самостоятельно увеличивается или уменьшается число оборотов;
  • на холостых оборотах нестабильно работает прогретый мотор;
  • при динамических нагрузках происходит детонация в силовой установке;
  • больший расход топлива;
  • не запускается двигатель.

Если вы заметили такие симптомы, проверьте как работает датчик распредвала. Возможно, он вышел из строя и требует замены. Причинами неисправности датчика могут быть: выход из строя диска с реперами, смещение установки ДПРВ, короткое замыкание внутри устройства, перегрев мотора.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Как проверить датчик распредвала

Перед тем как проверить датчик распредвала тестером нужно провести визуальный осмотр корпуса датчика и зубчатый ротор на повреждение или наличие металлической стружки. Это так же может быть причиной его неисправности.

Важно! Обязательно перед началом проверки отключите зажигание. После этого, начинайте отсоединение проводов от устройства.

Инструмент для диагностики

Для проверки датчика распределительного вала вам понадобятся: мультиметр/тестер, плоскогубцы и отвертка. Мультиметр/тестер покажет вам провести детальную проверку устройства. Он покажет в чем именно неисправность в самом датчике или проводке.

Схема проверки

Перед началом диагностики датчика изучите разъем на котором должны быть: плюсовой, минусовой контакты и контакт для передачи сигналов.

1. Включите зажигание и проведите проверку датчика распредвала мультиметром. Массу тестера подключите к массе двигателя.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Замер должен соответствовать показателям напряжения на клеммах аккумуляторной батареи. Если показания не совпадают, значит цепь питания датчика вышла из строя.

2. После этого, проведите замер напряжения на массе датчика аналогичным способом. Напряжение должно быть нулевым.

3. Подключите плюсовой и минусовой провода датчика распредвала. Средний контакт подключите через тестер. Таким образом, один провод мультиметра подключаем к сигнальному выводу нашего датчика, другой нужно запитать на вход в систему управления.

4. После этого, прокрутите двигатель стартером. Если датчик рабочий, он покажет напряжение от 0,4 до 5 вольт. Если значения будут другими, датчик следует заменить.

Если после проверки вы нашли причину поломки в самом датчике, не тяни с его заменой. Без него двигатель будет работать, но в аварийном режиме и расход топлива увеличится в разы, так как топливо теперь подается на все цилиндры одновременно.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Знаете ли Вы? Некоторе автолюбители совсем забвают о возможности выхода из строя датчика распредвала потому как полагаются на его долговечность. А он может выйти из строя в любой момент

Устранение неисправностей датчика распределительного вала (CMP)

Если компьютер вашего автомобиля обнаружил ошибку датчика и включил на приборной панели значок «Чек двигателя», то Вы легко сможете самостоятельно узнать «код ошибки», которая и привела к появлению световой индикации на приборной панели. Для этого советуем каждому из водителей приобрести недорогой комплект диагностирующего оборудования специально для компьютерной диагностики. Если Вы не можете позволить себе приобрести данный диагностирующий сканер для автомобиля, то обратитесь для диагностики автомобиля в любой недорогой автосервис, где вам считают «код ошибки» с компьютера вашего автомобиля.

После того, как Вы по «коду ошибки» узнаете, что в вашей машине существует неисправность датчика распредвала или связанных с ним компонентов, Вы должны сделать несколько простых тестов.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Помните пожалуйста друзья о том, что «код» неисправности указывающий на потенциальный отказ датчика положения распределительного вала не обязательно будет означать, что на автомобиле вышел из строя непосредственно сам датчик СМР. Ведь возможно, что причина неисправности не в самом датчике, а в разъеме датчика, или имеются повреждения проводов подключенных к нему, а возможно вышли из строя непосредственно связанные с ним компоненты.

Правда, надо запомнить для себя следующее, чтобы более точно установить, нормально ли функционирует датчик распредвала, вам понадобиться провести (возможно) не малый объем диагностики. Особенно надо учесть следующее, чтобы проверить эффективность самого сигнала датчика СМР в некоторых случаях для этого возможно понадобиться специальное оборудование, без которого будет трудно установить причину неисправности.

Тем не менее, несколько простых проверок Вы сможете сделать самостоятельно, используя для этого цифровой мультиметр (DMM).

Во-первых, проверьте у датчика распредвала электрический разъем и состояние самих проводов.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Отсоедините сам разъем и проверьте, нет ли на нем признаков ржавчины или загрязнений. Например, того же топлива. Все это может мешать хорошему контакту для передачи электричества.

Затем, проверьте наличие повреждений проводов, а именно, не порваны ли провода, не наблюдаются ли на них признаки плавления от близлежащих горячих поверхностей.

Кроме всего, убедитесь пожалуйста, что провода датчика распредвала не касаются свечей зажигания или катушек зажигания, которые могут давать помехи и мешать датчику передавать правильный сигнал.

После вышеописанных проверок используйте цифровой мультиметр, который может тестировать переменный ток (АС) напряжения или постоянный ток (DC), в зависимости от конкретного типа датчика распредвала, который используется в вашем автомобиле.

Также, перед тестированием Вам нужно выставить на мультиметре правильные электрические параметры для конкретного типа датчика СРМ. Обычно подобная информация указывается в руководстве по ремонту и обслуживанию автомобилей.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Некоторые датчики распредвала позволяют создать разветвитель электрической цепи датчика СМР, сделано это в первую очередь для того, чтобы считать сигнал непосредственно с самого датчика во время его работы в автомобиле.

Если тип вашего датчика не позволяет подсоединить к нему провода мультиметра, то Вы можете просто отсоединить разъем с датчика и прикрепить к нему медную проволоку, вставив таким образом ее в каждый разъем датчика.

Затем можно подключить этот разъем обратно к датчику соблюдая при этом осторожность, чтобы не замкнуть сами провода во время тестирования. Если Вы будете использовать (применять) этот метод, то не забудьте предварительно заизолировать провода изолентой.

Инструкция проверки и замены

В случае, когда вышеперечисленными способами не удалось привести в норму его состояние, то эта деталь подлежит замене. В замене, также как и в проверке, ничего сложного нет, поскольку крепление их распредвала происходит без регулировки зазора.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Благодаря такой функции можно избежать ошибок при установке нового девайса. В случае, если зазор регулируется, необходимо соблюдать определённые нормы.

Если вы не уверенны, что замена датчика распредвала самостоятельно пройдет успешно, отвезите его в специальный сервисный центр. Там замену делают при помощи осциллографа. При запуске осциллографа наблюдается стабильность считывания данных на различных оборотах двигателей.

Если у вас есть осциллограф, и вы уверены, что сможете сделать такую процедуру – делайте. Только внимательно следите за сменой данный, которые будут показывать осциллограф. Если он показывает прямые полоски, и нет никаких пробелов – это хорошо. Поскольку придётся лишь убрать старый, а поставить новый.

В принципе, если применять такой способ, нужно учитывать множество моментов и особенности, которые предоставляет тестер, чтобы замена этой детали распредвала прошла успешно. Так как, если показатель не работает, то по логике вещей и двигатель не должен работать.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Но техника – дело тонкое, и иногда она даёт сбои в работе. Если датчик и встроенные электроприборы не знают место положения – они переходят к аварийному состоянию. И, находясь длительное время в таком состоянии, датчик выходит из строя.

Рекомендуем: Диагностика коробки-автомат

Диагностика оборудования

Если во время работающего двигателя транспортного средства система самодиагностики находит ошибку в работе датчика – загорается индикатор, свидетельствующий о сбое в работе оборудования. В таком случае необходимо убедится в отсутствии обрывов в электрических цепях, проверить контакт между двигателем транспортного средства и экранирующей оболочкой кабеля, убедится в правильном подключении всех разъемов, исследовать поверхность датчика на предмет повреждений механического типа.

Без использования специализированного оборудования поставить правильный диагноз датчику достаточно сложно. Развернутую картину неисправностей можно увидеть только во время теста на осциллографе, который есть в наличии у большинства станций технического обслуживания.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Если диагностика, самостоятельная или с привлечением специалистов СТО, выявила наличие неустранимых поломок – датчик подлежит обязательной замене.

Как работает датчик распредвала.

ДПРВ по принципу работы классифицируются на 3 вида:

  • магнитный дпрв;
  • оптический дпрв;
  • дпрв Холла.

Магнитный датчик положения распредвала или индукционный работает из-за того, что металлический зубчик постоянно двигается в магнитном поле. Такой датчик имеет два вывода.

Принцип работы оптического датчика работает благодаря излучаемому источником лучика света, который отслеживается и фиксируется приемом и прерыванием фотоэлементом.

Датчик на эффекте Холла отслеживает изменения магнитного поля вокруг себя. ДПРВ на эффекте Холла имеют три вывода. Эффект Холла также называется холловским напряжением.

Самые редко используемые датчики положения распределительного вала — это оптические.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Не удивляйтесь, если в автомобиле больше одного или даже двух ДПРВ датчиков, такое тоже возможно.

Что вы слышали о безопасности SRS системы? Она состоит из датчиков удара, исполнительных механизмов и блока управления SRS.

Принцип работы холловского датчика заключается в том, что он фиксирует изменения напряжения, которое пересекает его магнитное поле. В строении датчика есть пистонный магнит и полупроводниковый элемент, которое и фиксирует изменения напряжения. Если магнитное поле не изменяется, то датчик никаких изменений не будет фиксировать. Магнитное поле будет изменять только, если будет какой-либо металлический элемент в этой среде. Насечки или зубцы на распредвале как раз являются металлическими элементами, которые изменяют магнитное поле.

Как было уже упомянуто выше, что ДПРВ называют также датчиком фаз. Такое название получилось от того, что датчик фиксирует цилиндрические фазы впуска и выпуска.

Где купить

Запчасти и другие изделия для автомобиля легко доступны для приобретения в автомагазинах вашего города.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Но существует другой вариант, который недавно получил ещё и значительные улучшения. Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах. Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».

Переходите по ссылкам и выбирайте:

Датчик положения распредвала двигателя для Chevy Chevrolet DAEWOO Aveo LACETTI NUBIRA KALOS PONTIAC WAVEДатчик положения коленчатого вала для Hyundai i20 i30 i40 IX20/35 Veloster Accent KIA Rio Carens Cerato Soul Sportage VengaДатчик положения вала для MITSUBISHI J5T23071A, MD327107, J5T23071A, MD327107, для Eclipse, Galant Lancer
Датчик положения вала для Infiniti FX35 G35 I35 M35 NISSAN 350Z ALTIMA MAXВидеорегистратор Jansite, 10 дюймов, сенсорныйРегистратор DDPAI Dash Cam, 1600P, HD, GPS, Android

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

  • Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)
  • Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
  • В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
  • Попросите человека в машине запустить двигатель.
  • Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
  • Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

  • Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Мультиметр надо перевести в режим DC.
  • Другой человек должен включить зажигание, не запуская мотор.
  • Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
  • Помощник должен запустить двигатель.
  • Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
  • Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Проверка двухпроводного индуктивного датчика

Существует ряд общих признаков неисправного ДПРВ. Если у вас возникли такие проблемы, вам может потребоваться его заменить. Эти же симптомы могут быть вызваны проблемами с системами зажигания или впрыска топлива. Таким образом, перед заменой ДПРВ стоит провести тесты на определение настоящего источника неисправности.

Если загорается индикатор проверки, ваш ECU записывает код неисправности. Вы можете проверить ошибки с помощью специального диагностического прибора. Коды между P0335 и P0338 соответствуют проблемам ДПРВ.

Это, вероятно, самый простой и наиболее точный способ проверки и определения проблемы ДПРВ. К сожалению, ДПРВ, как правило, выходит из строя намного раньше, чем загорается соответствующий индикатор. Чтобы быть постоянно в курсе проблем автомобиля, стоит проводить и другие виды тестирования.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

RPM – этот следующий метод проверки ДПРВ, где также потребуется диагностический прибор. Одна из настроек сканера позволяет считывать скорость вращения двигателя в оборотах в минуту (об/мин). Настройте сканер для считывания оборотов двигателя и заведите его. Сканирующий прибор должен считывать от 100 до 500 об/мин. Низкое значение указывает на то, что ДПРВ работает неправильно. «0» означает, что ДПРВ полностью вышел из строя.

Тестирование мультиметром

Конечно, доступ к сканеру есть не у всех (хотя их иногда можно арендовать в магазинах запасных частей). Мультиметр является более распространённым и очень полезным инструментом для диагностики многих электронных компонентов вашего автомобиля. Мультиметр может измерять напряжение, ток и сопротивление.

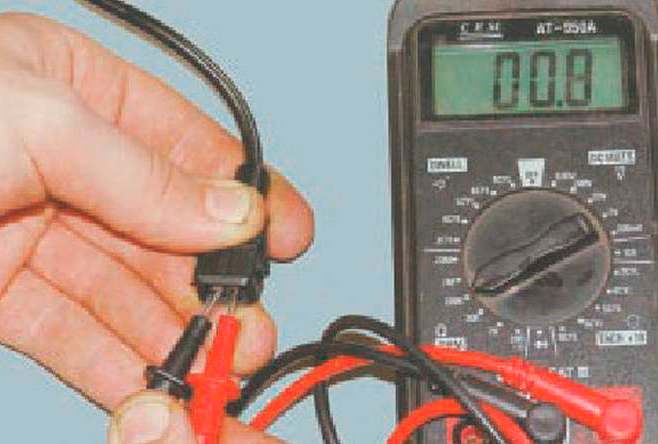

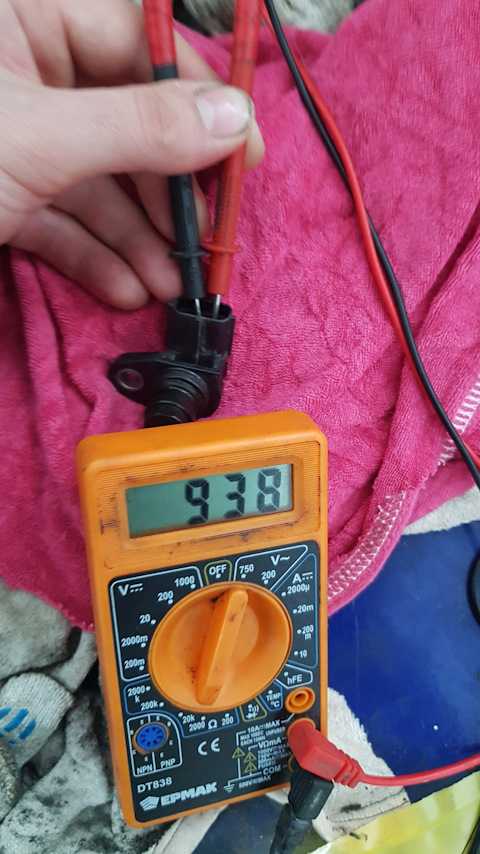

Вы можете снять ДПРВ, а затем проверить сопротивление. Прикрепите один конец мультиметра к каждому проводу ДПРВ. Сопротивление 0 означает, что существует короткое замыкание. Бесконечное сопротивление означает, что существует разомкнутая цепь.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Любое из этих показаний указывает на то, что ДПРВ не работает. При любом другом значении проверьте его в инструкции производителя. Если показание не соответствует рекомендуемому сопротивлению, вы должны заменить ДПРВ.

Ещё один способ проверить ДПРВ с помощью мультиметра – проверить выходное напряжение при помощи двигателя. Чтобы сделать это, вам понадобится помощник. Зачистите соединительные разъёмы и измерьте выходное напряжение в милливольтах переменного тока. Как правило, это показание составляет около 200 милливольт, но может изменяться в зависимости от марки авто. Проверьте технические характеристики в инструкции пользователя. Если выходного напряжения нет, то, очевидно, ваш датчик работает неправильно.

Эти тесты помогут вам определить источник проблемы. Они либо предотвратят ремонт, который вам не нужен, либо подтвердят, что ремонт, который вы собираетесь сделать, именно тот, который действительно нужен. Если тестирование действительно подтвердило, что ваш ДПРВ неисправен, придётся его заменить.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Конструкция и местонахождение измерителя

Принцип работы ДПРВ основан на эффекте Холла – датчик реагирует на приближение металлической массы, изменяя напряжение на сигнальном проводе. По конструкции прибор похож на другой элемент – определитель положения коленчатого вала. Внутри пластикового корпуса находится катушка, куда постоянно подводится напряжение бортовой сети 12 В.

Измеритель устанавливается на головке цилиндров двигателя в непосредственной близости от распределительного вала. Последний оснащается специальной пластиной либо шестеренкой, чье вращение воздействует на ДПРВ. Алгоритм работы выглядит так:

  1. После включения зажигания и пуска мотора на датчик подается напряжение питания 12 В. Через третий сигнальный провод элемент отдает контроллеру напряжение величиной 90–95%!от исходного.
  2. Когда выступ на вращающейся детали распредвала проходит рядом с корпусом ДПРВ, напряжение на сигнальном контакте падает до 0,2–0,4 вольта в зависимости от конструкции прибора и модели транспортного средства.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)
  3. По моментам падения напряжения электронный блок четко «видит» фазы газораспределения, своевременно подает топливную смесь в цилиндры двигателя и направляет искровой разряд к нужной свече зажигания.

Примечание. На автомобилях с 16-клапанными моторами устанавливается 2 датчика – по одному на каждый распределительный вал.

Когда измеритель неисправен, электроника не способна контролировать работу газораспределительного механизма. В подобных случаях блок управления уходит в ошибку и ориентируется на сигналы остальных измерителей. Искрообразование и топливоподача корректируется согласно заложенной программе, что сказывается на работе силового агрегата.

Рекомендуем: Противотуманные фары на ВАЗ 2114: установка и схема подключения

ПРОВЕРЯЕМ РАБОТОСПОСОБНОСТЬ

При возникновении типичных признаков выхода ДФ из строя либо в случае, когда на бортовом компьютере четырнадцатой высвечиваются ошибки 0343 или 0340, требуется проверить работоспособность ДФ.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Делается это с помощью обычного мультиметра.

На четырнадцатые с 16-ти и 8-ми клапанными движками ставятся разные ДФ, поэтому особенности их проверки будут несколько отличатся.

  1. На первом щупе тестера ставим напряжение 13,5 Вольт и подсоединяем его к контакту “Е” на ДФ, на втором щупе , который нужно подключить к контакту “В” – 0,9 В;
  2. Замкнув контакты к торцу датчика подносим металлическую отвертку. Если ДФ исправен, на экране тестера вы увидите, что напряжение контакта “В” снизилось до 0.4 Вольт. Если этого не произошло – ДФ сломан;
  1. Устанавливаем на мультиметре следующее напряжение: контакт “Е” – 13,5 Вольт, “В” – 0,4 Вольта;
  2. Замыкаем контакты и в отверстие на датчике фаз вставляем отвертку. Если устройство исправно, на контакте “В” напряжение вырастет до 0,9 Вольт.

Что такое датчик распредвала, принцип действия ДПРВ

Чтобы разобраться в работе и принципе действия устройства, нужно знать где находится датчик распредвала.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Датчик расположен со стороны шкивов помпы и гидроусилителя. Ось датчика всегда соответствует направлению оси распредвала.

Датчик распредвала – это устройство, которое обеспечивает нормальную работу двигателя машины. Он определяет угловое положение механизма газораспределения, в отношении с положением коленного вала. После этого, информация с датчика идет в систему управления двигателем для управления впрыском топлива.

Чтобы ответить на вопрос : «для чего нужен датчик распредвала?» Нужно разобраться в принципе его работы. В самом датчике расположен магнит, который создает специальное магнитное поле. Репер (штырь или металлический зубчик), который располагается на задающем диске. Он замыкает магнитный зазор и происходят изменения в магнитном поле.

Блок управления двигателем, получив сигнал от датчика, получает данные о положении поршня первого цилиндра. После этого, система управления задает впрыск топлива и зажигание топливной смеси, согласно порядку работы цилиндров двигателя.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Важно! Если вы заметили, что датчик положения распределительного вала вышел из строя нужно как можно быстрее его заменить для уменьшения расхода топлива и нормальной работы автомобиля.

Какие причины неисправности в работе ДПРВ

Если датчик положения распредвала вышел из строя, то форсунка будет срабатывать за каждый оборот коленвала, то есть в два раза чаще.

Симптомы или признаки сломанного датчика:

  1. Значительно увеличивается расход топлива.
  2. Двигатель работает асинхронно во время движения, то есть дергается во время движения, едет рывками, теряет скорость. Двигатель может глохнуть как-будто кончился бензин. Также, иногда, авто не может набрать высокую скорость, более 60 км/час. В конструкциях автомобилей стоят датчики скоростей. Узнайте к чему приводят неполадки в их работе и как проверить датчики скоростей.
  3. На определенных марках и моделях авто при неисправном ДПРВ может застопориться коробка передач. Выходом из зафиксированной коробки передач будет перезапуск двигателя.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Если это происходит постоянно, то точно вышел из рабочего режима CMP.
  4. При диагностировании своими руками сканером, могут возникать сбои в работе.
  5. Также может пропасть искра и не запускаться мотор.
  6. Горит ЧЕК (check) на холостых оборотах, на высоких оборотах гаснет.

Такие причины нерабочего датчика показываются на панели приборов соответствующими значками. Когда ДПРВ (СМР) не рабочий, блок управления запишет неправильный режим работы и выдаст определенный код ошибки. Для расшифровки кодов ошибок можно закачать приложение на телефон или планшет и узнать, что конкретно означает данный код ошибки.

Вот самые часто выскакивающие ошибки:

  1. P0365 означает, чт нет сигнала в цепи датчика положения распредвала.
  2. P0344 предупреждает, что подаваемый датчиком сигнал слабый, прерывистый.
  3. P0343 слишком высокий подаваемый датчиком CMP сигнал.
  4. P0342 говорит, что слишком низкий уровень сингла ДПРВ.
  5. Р0341 фаза газораспределения не соответствует состоянию правильной работы двигателя.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)
  6. P0340 полностью отсутствует сигнал с датчика.
  7. P0300 расшифровывается, как нарушение циклов воспламенения в системе зажигания (воспламенение часто пропускается).

Факторы, влияющие на появление причин, указывающих на нерабочее состояние датчика положения распредвала:

  1. Сигнальные провода не подсоединены к датчику.
  2. Присутствует влага в соединении датчика.
  3. Сигнальный провод задевает «массу» (какой-либо металлический объект в автомобиле).
  4. Сигнальный провод разомкнут, оторван.
  5. Сигнальный провод замыкает на бортовую сеть.
  6. Нарушена изоляция датчика, обрыв экранирующей оболочки или жгута.
  7. Провод питания датчика оторван или поврежден.
  8. Неправильно подсоединены питающие провода.
  9. Неисправны высоковольтные провода цепи зажигания.
  10. Неправильно работает блок управления двигателем.
  11. Не соответствующий норме зазор между датчиком и меткой (слишком большой или слишком маленький зазор).
  12. Шестерня распредвала «бьет», то есть имеет превышенную норму торцевого биения.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)
  13. Есть металлическая стружка на корпусе ДПРВ.

Как проверить датчик коленвала на бмв м50 — mad wheels

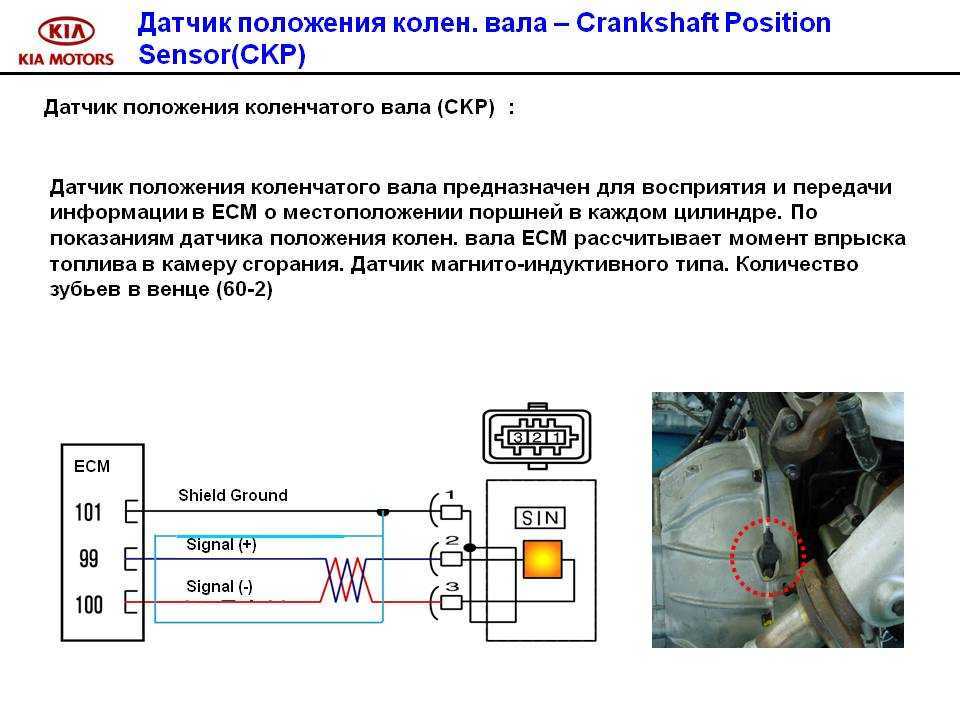

Датчик положения коленчатого вала(ДПКВ)(СКР)(Датчик импульсов, Датчик Холла, Датчик импульсов распределителя зажигания).

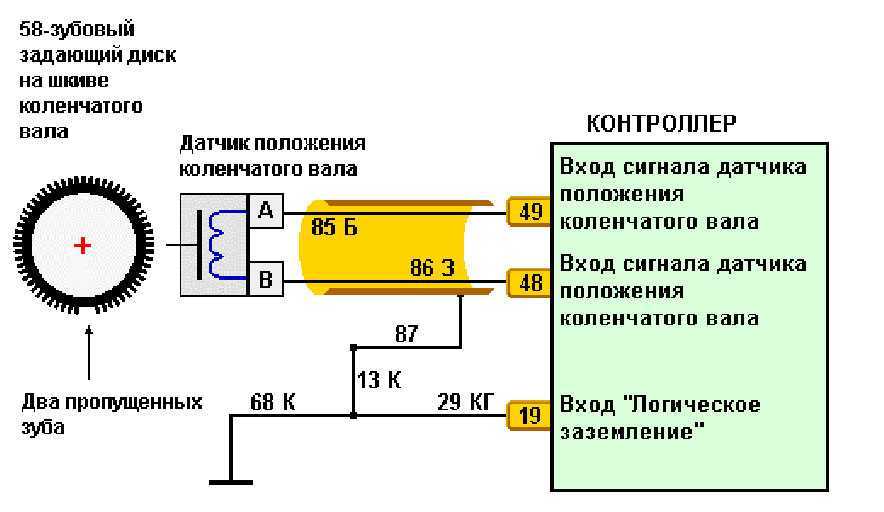

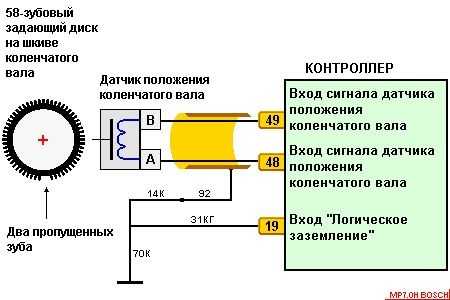

Датчик положения коленчатого вала является электро-магнитным датчиком, по которому в системе впрыска топлива производится синхронизация работы топливных форсунок и системы зажигания. В этой связи ДПКВ является основным, без которого работа системы впрыска топлива не возможна. Возможен полный отказ датчика (машина не заводится), частичный отказ (машина заводится, но через какое-то время глохнет).

Зазор между датчиком и маховиком коленчатого вала должен составлять 1+-0,3 мм.

Проверка на исправность заключается в замере сопротивления между 1 и 2 контактом датчика.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Должно быть от 400 до 1200 Ом в зависимости от положения маховика коленчатого вала.

Примечание: будьте внимательны, что бы не запутаться в проводах и не соединить ДПКВ и ДПРВ друг на друга. ДПКВ имеет разъём ПАПА, а ДПРВ разъём МАМА — поэтому если ошибётесь, то подключите ДПКВ на ДПРВ.

При его неисправности не будет ни включение бензонасоса, ни открывания форсунок, ни искры. Если хоть что то из этого есть, то скорее всего причина не в нём.

Примечание: Если на автомобиле BMW E34 стоят DME(мозги) фирмы Siemens, то в случае неисправности ДПКВ автомобиль заведётся и будет работать(возможно не совсем устойчиво), брав показания с ДПРВ . Проверить тестером(замерив сопротивление) датчик не получиться.

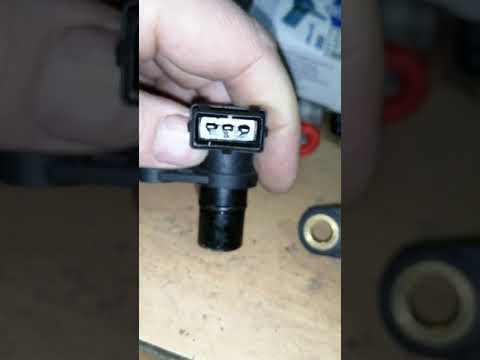

Как снять ДПКВ на двигателе M50.

Датчик порой очень сильно прикипает, что затрудняет его снятие. Для того чтобы добраться до этого датчика необходимо снять крыльчатку или правый патрубок радиатора охлаждения (предварительно нужно слить охлаждающую жидкость).Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Сам датчик очень сильно прикипает, поэтому обильно залейте его WD’эшкой(или другой специальной жидкостью). Дальше нужно будет расшатывая в стороны его доставать вверх. Возможно руками это не получиться. Попробуйте уцепиться сбоку газовым ключом и расшатывая в стороны подымать. Так же можно использовать что ни будь в виде клещей здоровых.

Если всё такие не удалось его вытащить — разбивайте верхушку, и по кусочку выламывайте его, точнее всё из него. Дрель, стамеска, шило.

Для отправки комментария вы должны авторизоваться .

Статьи на похожую тематику

В самом конце статьи вас ждет подборка видео проверок!

На сегодняшний день в автомобильной промышленности

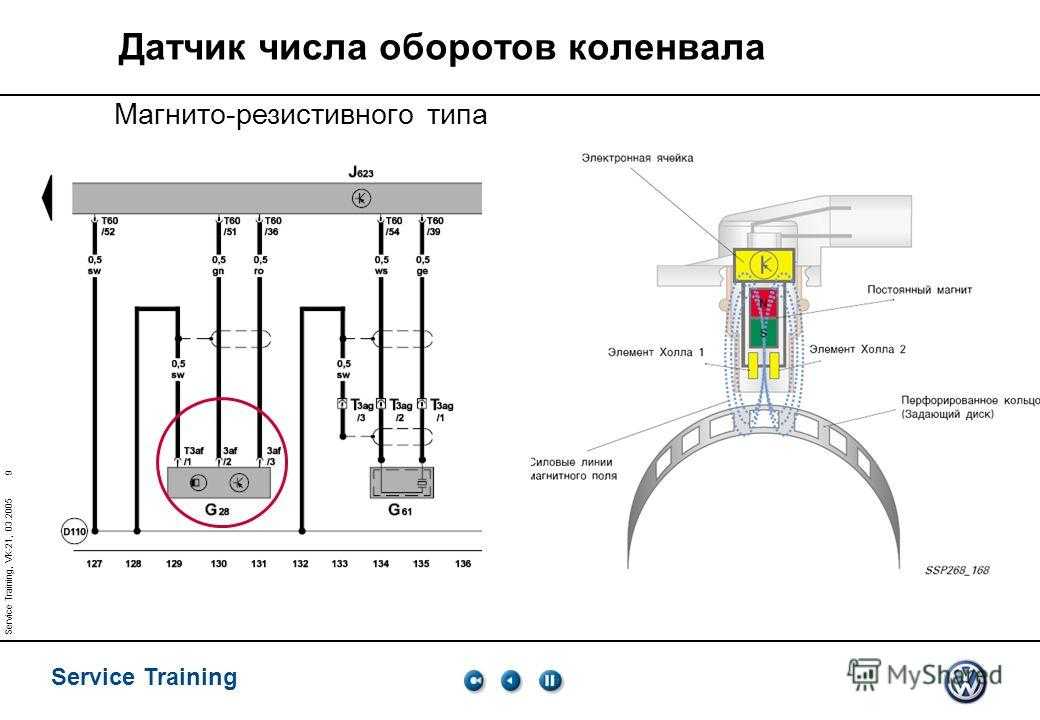

существует 3 типа ДПКВ: оптические, индукционные и на основе эффекта Холла . В данной статье расскажем вам как проверить датчик коленвала, на примере самого популярного индукционного типа.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Вне зависимости от типа, любой датчик ДПКВ предназначен для передачи в ЭБУ 2 параметров.

Полученные данные отправляются в ЭБУ, после чего происходит корректировка следующих показателей.

В зависимости от технической сложности двигателя задачи для ЭБУ могут кардинально разниться, однако ни один из существующих в данный момент блоков управления не способен работать без датчика коленвала!

Если датчик коленчатого вала неисправен, в работе ДВС могут быть сбои в виде: запоздания искрообразования, опережения угла зажигания, обедненной топливовоздушной смеси, все это ведет к нестабильной работе двигателя или вовсе его отказу запускаться.

В зависимости от года выпуска автомобиля, технической сложности двигателя и электроники симптомы одной неисправности могут проявляться по разному. Бывают ситуации, когда все признаки указывают на определенную поломку, в итоге замене подлежит совершенно другой узел. Мы постарались максимально подробно описать все признаки неисправности датчика коленвала, что бы вы могли максимально точно определить поломку.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Как правило признаки неисправности не единичны, они комбинируются и быстро прогрессируют. Пункты №1, №2 и №3 как правило возникают в один момент с появлением ошибки, в дальнейшем появляются нестабильные обороты как на холостом ходу так и во время движения.

Мы расскажем о 4 способах проверки индуктивного датчика, так как он является наиболее распространенным. Снятие сопровождается обязательным визуальным осмотром!

Перед снятием датчика, обязательно нанесите метки его первоначального положения!

Общее техническое состоянием (в том числе и датчика коленвала) автомобиля можно проверить с помощью диагностического сканера. Из представленных на рынке можем порекомендовать Scan Tool Pro Black Edition.

Данное устройство совместимо с большинством старых и новых автомобилей начиная с 1993 года выпуска, при наличии ODB2 разъёма. К преимуществам данной модели можно отнести диагностику не только двигателя, а так же сопутствующих систем автомобиля. Подключение происходит с помощью bluetooth (для андройд) и wi-fi (для IOS).Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Вся информация об общем состоянии автомобиля и описание имеющихся проблем выводится на экран телефона/планшета на русском языке.

Данный метод является наиболее точным, однако далеко не у каждого автовладельца имеется опыт работы с осциллографом и сам прибор имеется под рукой далеко не у каждого. Если в вашем распоряжении нет опыта и самого прибора, можете сразу перейти к следующей инструкции.

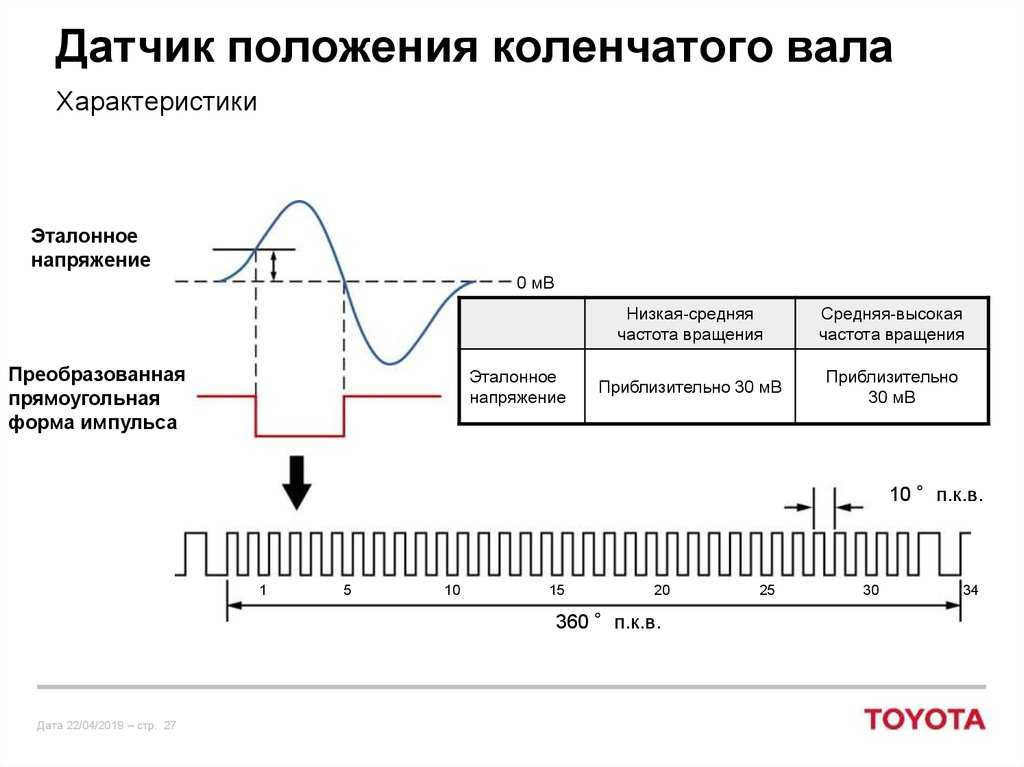

В чем преимущество использования осциллографа? Он позволяет увидеть и зафиксировать сам процесс формирования сигналов и увидеть процесс их формирования!

Алгоритм проверки:

Формирование сигналов может быть разным! С 100% уверенностью о исправности датчика может сказать только опытный мастер.

Для теста индуктивности катушки ДПКВ потребуется следующее оборудование:

Для получения максимально корректных данных, проверку следует выполнять в помещении имеющем температуру воздуха 21-23 градуса цельсия!

Вам следует ориентироваться на результаты индуктивности в пределах 200 — 400 мГн.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Мультииметр поддерживает функцию, нужно соединить 2 щупа мультиметра с 2 выводами катушки, полярность не имеет значения.

Мультииметр не поддерживает необходимую функцию, для проверки используем измеритель индуктивности.

Потребуется мегаомметр установленный на выдаваемое напряжение 500 В. Проверяем сопротивление изоляции между проводами катушки минимум 2 раза! Значение сопротивления изоляции не должно быть ниже 0,5 МОм.

На шаге №2 может проявится намагничивание катушки «межвитковое короткое замыкание», в следствии чего данные будут некорректны. Необходимо воспользоваться сетевым трансформатором, после повторить шаг №2.

Данный метод является наиболее распространенным, из всех перечисленных. Несмотря на простоту, у него есть один существенный недостаток, он имеет серьезные погрешности и не способен дать 100% гарантий выявления неисправности.

Метод подразумевает измерение сопротивления катушки индуктивности, для это вам понадобится обычный мультиметр, имеющий функцию измерения сопротивления «оммометр».Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Необходимо соединить 2 щупа мультиметра с выводами катушки, полярность не имеет значения.

Исправный датчик должен иметь сопротивление в пределах 530 — 730 Ом. В самом начале необходимо заглянуть в документацию вашего датчика или поискать в интернете, какое сопротивление считается нормальным.

Бывали ли у кого-то проворот демпфера коленвала? Неправильные показания датчика мёртвой точки, стрельба во все стороны, то раньше то позже.

Добрый день админ хочу спросить уменя БМв м 51 на холодную сразу на горячую плохо заводится вопрос может быть от датчика основном говарять от плунжера я точно хотелось знать заране спасибо вам

я не понел.

датчик распредевала и коленвала одно и тоже.???
точь и точь поди друг на друга.

Салам! У меня бмв е36 2.0 м50 ванусом машина заводиться и троит потом заглохнет нету оборота,может кто знает подскажите

У меня е34 м50б25.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Ехал ехал обороты троили. И в друг на ходу грохнула. Не заводится. Поменял свечи минус. В чем проблема? Завелась и стреляет сразу глохнет!

У меня сименс стоит,датчик капец оригинальный сколько стоит,от 5 тысяч,не пойму что не так если не оригинал поставить?типа работать не будет,из за чего

Здравствуйте, у меня бмв е 34 2 л, запускается двигатель не много с трудом, причина проблемы может быть из-за датчика коленчатого вала?, компьютерная диагностика показывает ошибку в ней, спасибо за ответ

Здравствуй BMW 525i М 50 холодным заводится отлично. Как согревает сразу начнут. Трайт мотор от чего подскажите.

Трещины на проводе или самом датчике коленвала- однозначно замена сразу, даже если он сейчас работает то не известно сколько он протянет , это аксиома

у меня двиготель м20 паук бмв е34

сдраствуйте уменя такая причина не заводеться но схватываеться все есть искара есть на катушку идет и на провода свечи мокрые .

здравствуйте.у меня бмв 520.м50 без ваноса.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) при нажатия газа машина троит.подскажите в чем причина?

салам мужики у меня бмв е34 м20 не могу понять на холодную работает отлично нагреется градусов 30-40 не берет обороты троит и глохнет зажигание выкл и заводишь секунд 5-10 работает и опять начинает что может быть ?

Здравствуйте у меня бмв е 34 520 м20б20 после кап ремонта не заводиться, до этого стоял м20б25 может ли быть и за шкива каленвала?

58 мм???))) у меня хер в три раза больше!!!!

ты чем замерять длину и снимаешь про это видео ты лучше проверилбы на мультиметре и показалбы какое значение должно показывать ты еше сними видео как колесо снять

повлияла ли замена на динамику?

Здравствуйте, у меня БМВ Е34 520i M50 1992г без ваноса, механика. при температуре минус 3 уже не заводится, мне говорят что это из-за датчика коленвала, подскажите пожалуйста правда такое может быть или нет? У друга такая же тока 1994 года на автомате и с ваносом, он говорит что поменял этот датчик и не знает проблем. За ранее спасибо и подписка, ЛАЙК.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

плохо заводится машина не сразу схватывает помогите 520 е34 1993

Türkiyeden merhaba 1991 model BMW 5.20.İ E 34 OTOMATİK aracım şanzımanı bozuk motor toplatmak istiyorum  BATUM da yardımcı olacak Türkçe bilen varmı yardımcı olurmusun selamlar

подскажите пожалуста мне сказали что машина не должна заводица без этого датчика а у меня она заводица но троит,почему?

дружище! такой вопрос? бмв ванос 520 е34 механика когда наступаешь на 1, 2, 3 передачи, такое ощущение что кто-то держит за задницу, датчик коленвала, может влиять? на холостых всё нормально работает, заранее спасибо

Привет! Разобрался с проблемой? Когда новые видео?

Привет, сегодня заменил, гидрики , рокера,шайбы под покера. Ура ….!!!! Мотор не узнать не работает, а шепчет. Троение ушли, шума нет вообще никакого.Менял сам. Сначала поменял все гидрики, собрал, завёл тяга появилась, троить перестала, но шум тот же противный, поехал за коромыслами, и шайбы заодно поменял под ними, все 8 штук. Завёл и не узнал мотор.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Тяга офигенная, звук теперь похож на Бмв а не тот что был стремный.и валит как дурная.
Так что причина в этом у тебя тоже 1000000 % на видео что ты заснял один один свой мотор узнал…..Удачи…..

Мотор тоже так стрекочет…как у вас..

Вообщем спецы приговорили гидрики, проблема короче в железе а не в электронике, гидрики, может покера, и возможно плюс распред….им есть верить основания, не правильно работает клапан как следствие потеря компрессии, строение, и пропажа тяги.

Приветствую, проблему не решили? На моторе 1,6 м40 такая же проблема один в один…На днях поеду к лучшему мастеру, в Калининграде по топливной системе и не только в Калининграде, если решили проблему отпишитесь если, я вперед решу, я отпишусь

скажите на каком сайте вы заказываете запчасти?

Ждем результатов от замены! Хотя целостность нового датчика, уже результат. Только одно НО! у нас синоним хлама запчастей, слово PATRON. Но у тебя все работает вроде, кто-то говорит, что PATRON лишь китайский упаковщик.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Поэтому отчет о работе этих деталей так важен.

Коленчатый вал двигателя внутреннего сгорания – элемент КШМ , который служит для преобразования возвратно-поступательного движения поршней во вращательное. На инжекторных автомобилях с ЭСУД используется так называемый датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик коленвала, датчик ВМТ, иногда в быту называется датчик фаз), который необходим для точной синхронизации работы системы зажигания и системы питания .

Рекомендуем также прочитать отдельную статью о назначении и устройстве датчика коленвала . Из этой статьи вы узнаете о конструктивных особенностях и принципах действия ДПКВ.

Как известно, система электронного управления двигателем имеет большое количество различных элементов. Если возникает неисправность какого-либо звена, ЭБУ переводит мотор в аварийный режим, двигатель может троить, плохо заводиться, на приборной панели загорается «чек» и т.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) д. При этом агрегат все равно будет работать, пусть и неустойчиво, если в него подается воздух, топливо и есть искра на свечах зажигания. Особенностью ДПКВ можно считать то, что неисправности или сбои в его работе обычно приводят к остановке двигателя. Далее мы рассмотрим, какие признаки неисправности датчика коленвала свидетельствуют о проблемах с указанным элементом.

Содержание статьи

  • Функции датчика коленчатого вала
  • Датчик положения коленвала: признаки неисправности и проверка ДПКВ
  • Подведем итог

Как уже было сказано, одним из явных признаков неполадок ДПКВ является полная остановка двигателя. Так получается в результате того, что сбои в его работе не позволяют системе питания своевременно подавать горючее, а система зажигания не способна в заданный момент поджечь топливно-воздушную смесь. Теперь рассмотрим, почему так происходит.

Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент, а также сообщает о направлении вращения вала и указывает частоту вращения.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Отметим, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройства могут быть:

Электронный блок управления получает сигналы от указанного устройства, благодаря чему контроллер «знает» положение коленчатого вала по отношению к ВМТ в первом и четвертом цилиндре, а также фиксирует частоту и направление вращения вала.  На основе этих данных блок формирует сигналы для управления моментом зажигания, создает управляющие импульсы для инжекторных форсунок, управляет работой топливного насоса и т.д.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Рекомендуем также прочитать статью о том, что показывает компьютерная диагностика двигателя . Из этой статьи вы узнаете о том, как проводится указанная диагностика, что дает проверка и сканирование ошибок, а также как самому выполнить компьютерную диагностику автомобиля.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора.  Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

С учетом вышесказанного можно сделать вывод о том, что датчик коленвала является одним из самых важных элементов в общей схеме электронного управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе сильно осложняют эксплуатацию ТС или делают езду на автомобиле практически невозможной.

По этой причине рекомендуется иметь запасной датчик коленвала в автомобилях, на которых владельцы регулярно преодолевают значительные расстояния по трассе.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Также нужно добавить, что стоимость датчика коленвала для большинства отечественных и иностранных авто является вполне доступной.

Что касается проверки и замены, в самом начале следует убедиться, что в зазоре между датчиком и диском синхронизации нет посторонних предметов, а также сам зазор находится в допустимых рамках. Параллельно следует учитывать и то, что устройство может быть исправным и работоспособным, а причиной сбоев является грязь на сердечнике ДПКВ.

Как проверить датчик распредвала

Стартер крутит, а двигатель не заводится

Датчик коленвала (ДПКВ): что это такое

Залило свечи: что делать и как завести машину

Что такое датчик Холла?

Что такое инжектор: особенности и отличия от карбюратора

Автомобиль не заводится — с такой проблемой, наверное, сталкивался каждый автолюбитель.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) В этом случае проблема может заключаться в чем угодно — начиная от пустого бензобака и заканчивая неисправными свечами зажигания. Но иногда и этого недостаточно, ведь причина, по которой не заводится транспортное средство, может заключаться и в неисправном датчике коленвала . О том, как осуществляется проверка датчика положения коленвала , вы сможете узнать из этой статьи.

  • 1 Функции датчика и угроза его поломки
  • 2 Признаки неисправности
  • 3 Способы диагностики
    • 3.1 Проверка мультиметром (сопротивление обмотки)
    • 3.2 Проверка на осциллографе
    • 3.3 Проверка сопротивления

    Предназначение датчика положения коленчатого вала (ДПКВ) заключается в синхронизации подачи бензина и старта двигателя. Устройство отправляет сигнал на электронный блок управления , который, в свою очередь, и регулирует работу данных систем. Принцип работы приведен ниже.

    Когда коленчатый вал начинает движение, между установленным регулятором и зубчиками вала появляется импульс тока.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) В этот момент блок управления начинает считывание импульсов и посылает сигнал о необходимости открытия форсунок. Также он подает сигнал на модуль зажигания, после чего последний посылает искру на свечки. Поскольку на диске коленчатого шкива отсутствуют два зубчика, это позволяет блоку управления определить положение верхней мертвой точки. Соответственно, таким образом он узнает, когда нужно подавать сигналы на форсунки и искру на свечи.

    Угроза поломки устройства чревата тем, что в случае выхода из строя ДПКВ запуск мотора будет невозможным.

    Что касается основных признаков неисправности, то они приведены ниже. Эта информация частично поможет вам определить поломку устройства.

    Сталкивались ли вы с поломкой ДПКВ?

    Теперь рассмотрим методы диагностики, при которых осуществляется проверка датчика коленвала в домашних условиях своими силами. Этих способов несколько и каждый из них мы рассмотрим подробно. Но чтобы осуществить диагностику, вы должны обладать хотя бы минимальными знаниями об использовании приборов, о которых мы поговорим ниже.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

    Проверка мультиметром (сопротивление обмотки)

    Инструменты вам не понадобятся, заранее только приготовьте мультиметр, поскольку диагностика будет проходить именно с его помощью:

    Как и в предыдущем случае, инструменты вам не понадобятся. Если вы не знаете, как проверить датчик коленвала, то этот метод является более точным.

    Приготовьте только осциллограф, а для более точных показателей вам также потребуется зажим (крокодил):

    Третий метод диагностики тестером является комплексным, который позволяет измерить изоляцию и индуктивность.

    Для такой диагностики вам потребуется:

    Проверку лучше осуществлять в гараже, при этом желательно, чтобы температура была в районе 20-22 градусов, это позволит снять более точные показатели. Здесь вам также потребуется измерить сопротивление обмотки, об этом мы говорили в первом способе.

    При монтаже нового регулятора обратите внимание на отмеченные ранее метки, которые вы ставили при снятии ДПКВ. Не забывайте также о том, что расстояние от сердечника до вала синхронизации должно варьироваться в районе 0.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) 5-1.5 мм.

    Видео «Диагностика датчика коленвала»

    О том, как проверить датчик коленвала при помощи мультиметра — смотрите на видео.

Датчик коленчатого вала — Проверка и дефектная

Датчик коленчатого вала Дефектный: симптомы

Датчик неисправного коленчатого вала может вызвать следующие симптомы:

  • Двигатели.

    ПРИЧИНЫ НЕИСПРАВНОСТИ ДАТЧИКОВ КОЛЕНВАЛА: ПРИЧИНА НЕИСПРАВНОСТИ

    Причинами неисправности могут быть:

    • Внутренние короткие замыкания
    • Перерывы при проводке
    • Проводная короткая замыкания
    • Механическое повреждение Колеса Комодера
    • Загрязнение, вызванное истиранием металла

    Проверка датчика коленчатого вала: Устранение

    Установительство.

  • Считать память неисправностей
  • Проверить электрические соединения проводки датчика, разъем и датчик на правильность соединения, обрывы и коррозию.
  • Следите за загрязнениями и повреждениями
  •

    Прямая проверка датчика коленчатого вала может быть затруднена, если точный тип конструкции датчика неизвестен.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Перед проверками должно быть ясно, является ли датчик индуктивным датчиком или генератором Холла. Не всегда можно различить их по внешнему виду. Если на разъеме три контакта, нельзя сделать точных заявлений о соответствующем типе. Конкретные спецификации производителя и спецификации в каталоге запасных частей помогут вам в этом.



    Если тип конструкции окончательно не выяснен, омметр нельзя использовать для испытаний. Напряжение от измерительного устройства, используемого для проверки сопротивления, может вывести из строя генератор Холла!

    Насколько полезна эта статья для вас?

    Совершенно бесполезно

    Очень полезно

    Расскажите, пожалуйста, что вам не понравилось.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

    Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.

    Ваш отзыв*

    Капча*

    Спасибо! Но прежде чем ты уйдешь!

    Подпишитесь на нашу бесплатную рассылку новостей HELLA TECH WORLD, чтобы быть в курсе последних технических видеороликов, советов по ремонту автомобилей, тренингов, советов по диагностике и маркетинговых кампаний.

    Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!

    На указанный вами адрес электронной почты будет отправлено уведомление.

    Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

    Это делается для того, чтобы никто не мог подписаться на вас по ошибке.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

    Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

    Дополнительная информация о конфиденциальности.

    Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!

    На указанный вами адрес электронной почты будет отправлено уведомление.

    Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

    Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

    Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

    Дополнительная информация о конфиденциальности.

    Вы уже подписаны

    Ваш адрес электронной почты ожидает подтверждения

    Неверный новый адрес электронной почты.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Новый адрес электронной почты недействителен. Подписчик не обновлен

    Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат.

    Проблема со статусом электронной почты

    Процесс регистрации не запущен.

    Ошибка:

    Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.

    Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!

    На указанный вами адрес электронной почты будет отправлено уведомление.

    Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

    Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

    Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

    Дополнительная информация о конфиденциальности.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

    Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!

    На указанный вами адрес электронной почты будет отправлено уведомление.

    Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

    Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

    Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

    Дополнительная информация о конфиденциальности.

    Вы уже подписаны

    Ваш адрес электронной почты ожидает подтверждения

    Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен

    Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат.

    Проблема со статусом электронной почты

    Процесс регистрации не запущен.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

    Ошибка:

    Проверка датчиков угла CAM (CAM)

    Член Австралийской автомобильной ассоциации послепродажного обслуживания

    Последние новости

    Тестирование кулачковых датчиков угла (CAM)

    Что нужно знать техническим специалистам при автомобильных испытаниях датчиков углового положения CAM и связанных с ними схем.

    Неисправные датчики положения CAM могут по-разному влиять на различные операционные системы двигателя. Во многих случаях отсутствие запуска может быть вызвано неисправностью датчика CAM или связанной с ним проводки, поскольку это влияет на систему зажигания. Другие системы используют сигнал датчика распредвала для последовательной синхронизации форсунок и позволяют двигателю работать с отсоединенным датчиком распредвала без последовательного программирования.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

    Обычно : VS-VY 3,8 л Системы Commodore позволяют двигателю работать с отключенным одним датчиком CAM.

    Как упоминалось в предыдущей статье CAM, может быть один или несколько датчиков CAM, используемых PCM для контроля положения распределительного вала (ов) (следовательно, клапанов двигателя). Это могут быть устройства индуктивного или цифрового типа.

    Коды неисправностей, помогающие в конкретной диагностике: (все типы датчиков CAM)

    Во многих случаях конкретный код неисправности может помочь техническому специалисту определить, вызвана ли область сигнала неисправности датчика CAM механическим или электрическим состоянием.

    Обычно:
    Зарегистрированные коды неисправностей P0340 (неисправность цепи датчика положения распределительного вала) и P0341 (диапазон/функционирование цепи положения распределительного вала) могут быть результатом как механического состояния (распределительный вал, ремень/цепь ГРМ), так и состояния электрической цепи CAM.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

    Зарегистрированный код неисправности P0342 (высокий уровень цепи положения распределительного вала) обычно возникает из-за неисправности электрической цепи CAM.

    Примечание: Специфический код неисправности Ford P1000 (тестирование монитора OBD11 не завершено) может регистрироваться, если коды неисправностей были недавно удалены, а PCM не завершил цикл самодиагностики всех мониторов готовности. Этот код не поможет техническому специалисту до тех пор, пока циклы не будут завершены, что позволяет зарегистрировать подходящий код неисправности, если того потребуют условия.

    Типичными симптомами автомобиля с неисправностями в системе датчиков CAM могут быть:

    • Двигатель запускается с трудом или невозможность запуска
    • Отсутствие питания
    • Пропуски зажигания или неравномерная работа двигателя.

    При регистрации сигнала датчика кулачка или связанного с ним кода неисправности техник должен определить причину неисправности.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Это может быть одна из следующих системных областей:

    • Движение/фазирование (Есть ли ротация по времени?)
    • Датчик (Неисправен ли датчик?)
    • Проводка (обрыв или заземление/короткое замыкание)
    • PCM (правильная обработка сигнала или питание датчика CAM и заземление, если применимо.

    Определите, работает ли «датчик CAM индуктивного типа».

    Подсоединение подходящего осциллографа к клеммам датчика кулачка позволит техническому специалисту быстро контролировать любой сигнал датчика кулачка.

    Типовой кулачковый датчик типа Toyota и упрощенная схема.

    Состояние «нет сигнала» требует нескольких простых тестов для определения области неисправности.

    • Отсоединение разъема жгута проводов и проверка сопротивления обмотки датчика с помощью омметра позволит быстро определить состояние цепи датчика или короткое замыкание.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Типичное сопротивление датчика: прибл. 1100 Ом при 30°C.

    Примечание:   Этот тип датчика не требует источника питания для создания сигнала волны переменного тока.

    Функциональный тест:

    Подсоединение осциллографа непосредственно к датчику с отсоединенным жгутом проводов и запуск двигателя должны привести к появлению видимого выходного сигнала. (Убедитесь, что вращение происходит и не является фактором).

    • Результат «нет сигнала» быстро исключит любую проводку или причины PCM (замена датчика CAM должна исправить это состояние.)
    • Если на осциллографе виден соответствующий сигнал при отсоединенном жгуте, но он пропадает при подсоединении жгута, необходимо провести дополнительные проверки на жгуте или в PCM, чтобы определить, есть ли заземление вызывает это состояние.

    Проверка работоспособности датчика CAM типа датчика Холла.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

    Как упоминалось в предыдущей статье, в отличие от индуктивных кулачковых датчиков, датчикам типа HALL требуется источник питания для работы и создания сигнала прямоугольной формы.

    Прежде чем забраковать датчик кулачка из-за неправильного сигнала Холла, необходимо проверить подходящий источник питания и заземление. Как и в случае датчика CAM индуктивного типа, перед заменой датчика необходимо проверить жгут проводов на предмет обрыва и короткого замыкания. Если сигнал отсутствует.

    Ассортимент датчиков Premier Auto Trade включает более 200 датчиков угла поворота кулачка (CAM) от ведущих мировых производителей, охватывающих почти 13 миллионов автомобилей в Австралии и Новой Зеландии.

    Когда вы поставляете и устанавливаете продукцию от Premier Auto Trade, вы можете рассчитывать на продукт, разработанный и протестированный в соответствии со спецификациями производителя автомобиля, предлагающий оригинальную форму, посадку и функциональность.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Premier Auto Trade распространяет продукцию по всей Австралии через сеть специализированных реселлеров и ведущих автомобильных групп.

    Последние новости

    Дизельные насосы Common Rail (HDP)

    Датчик температуры отработавших газов (EGT)

    Хомуты для шлангов

    Датчики MAP (абсолютное давление в коллекторе)

    Электрические водяные насосы

    Широтно-импульсная модуляция (ШИМ)

    Датчики массового расхода горячего воздуха Проволока/пленка)

    Замена бензиновой топливной форсунки

    Электронные дроссельные заслонки (TBO)

    Двойные системы впрыска бензина – Технический совет

    Датчики скорости вращения колес – больше, чем просто ABS

    PAT расширяет диапазон датчиков выбросов

    Обновление ассортимента инжекторов Racing & Performance

    Катушки не катушки!

    Ассортимент ICON SERIES расширяется

    Работа датчиков уровня и температуры масла

    Симптомы неисправности датчиков температуры воздуха

    Тестирование датчиков абсолютного давления

    Насос TI Automotive Mustang Performance

    Новые серии ICON Series2 Premium 900 Sensor Hose Clamp5 900s Series

    05

    Проблемы с реле на автомобиле

    Испытательное оборудование и инструменты

    Датчики топливной рампы (FRS)

    Неисправность вторичного зажигания

    Проверка электрических топливных насосов

    Работа топливных рамп и фильтров

    9000 Соленоиды электрических клапанов (EVS)

    Электронные дроссельные заслонки

    Высокопроизводительные топливные элементы и расширительные баки

    Поиск неисправностей Регуляторы давления топлива (FPR)

    Проверка приводов регулируемых фаз газораспределения (VCA)

    Проверка датчиков положения педали акселератора (APS)

    Диагностические датчики угла поворота коленчатого вала (CAS)

    Регуляторы и датчики производительности

    Дифференциальные датчики скорости вращения колес (WSS)

    Датчики массового расхода воздуха — термопленка

    Механические топливные насосы (MFP)

    Шланги серии Matter005 P000 Датчики (PMS)

    Высокопроизводительные топливные форсунки

    Топливные форсунки (GDI)

    Свечи зажигания DENSO

    Высокопроизводительные топливные насосы

    Выключатели вентилятора охлаждения (CFS)

    Датчики температуры воды (WTS)

    Выключатели фонарей заднего хода

    Датчики температуры масла (OTS)

    Воздушные фильтры BMC

    Переключатели

    Датчики температуры охлаждающей жидкости (CTS)

    Регулируемые впускные коллекторы (VIM) и впускные регулирующие клапаны (ICV)

    Датчики уровня масла (OLS)

    Датчики положения дроссельной заслонки (TPS)

    Датчики температуры воздуха (ATS)

    Зажигание – конденсаторы, контактные группы, крышки распределителей и роторы

    Датчики топливной рампы (FRS)

    Датчики скорости (SPS)

    Новая линейка топливных насосов серии ICON

    Новая линейка шлангов серии ICON

    Расширение диапазона рабочих характеристик продолжается

    Расширение диапазона датчиков кислорода PAT

    PAT расширяет автомобильное присутствие после рынка

    Оборудование и инструменты

    Электрические топливные насосы (EFP)

    Электрические соленоиды клапана (EVS)

    CAM COMP SENCOR Датчики температуры выхлопных газов (EGT)

    Корпуса дроссельных заслонок

    Датчики детонации

    Катушки зажигания

    Топливные форсунки (бензиновые)

    Приводы регулируемых фаз газораспределения (VCA) Клапаны контроля масла

    Датчики положения педали акселератора (APPS)

    Клапаны рециркуляции отработавших газов (EGR)

    Перемещение распределительного центра в Сиднее

    Датчики скорости вращения колес (WSS)

    SCV)

    Датчики массового расхода воздуха (MAF)

    Датчики угла поворота коленчатого вала (CAS)

    Регуляторы давления топлива (FPR)

    Датчики давления масла

    Датчики кислорода в отработавших газах

    Выключатели стоп-сигналов

    Распределители зажигания

    Дизельные топливные форсунки Common Rail (CRD)

    Регулятор холостого хода

    Открытие нового распределительного центра в АДЕЛАИДЕ

    Открытие нового распределительного центра в ПЕРТЕ и ДАРВИНЕ Расширение ассортимента воздушных фильтров

    Новый ассортимент топливных форсунок MVP

    PAT разрабатывает программы по запросу

    Новая упаковка премиум-класса для PAT

    Новые линейки продуктов, выпущенные PAT

    Расширение ассортимента испытательного оборудования PlusQuip

    Новый каталог Raceworks

    Новые датчики температуры выхлопных газов

    Новые торговые каталоги от Premier Auto Trade

    Открытие нового дистрибьюторского центра в Аделаиде

    Другие европейские запчасти от Premier Auto Trade

    5

    5 9 Current Tester

    PAT Накачанный!

    Катушки не катушки!

    Новый тестер PlusQuip Electronic EGR, корпуса дроссельной заслонки и исполнительного механизма

    Новое поколение высокопроизводительных продуктов!

    Новые комплекты катушек зажигания и проводов

    Запуск программы датчиков скорости вращения колес

    Запуск программы Premier Ignition Leads

    Катушки зажигания — катушки не катушки!

    Запуск тестеров батарей PlusQuip

    Premier Auto Trade Supporting Local Racing

    Овальная труба Airbox (OTA) для приложений 4WD от BMC Air Filters

    Воздушные фильтры BMC ТЕПЕРЬ ДОСТУПНЫ от Premier Auto Trade

    Premier Катушки зажигания

    3 MAP-

    5 MAP-

    MAP-

    и KNS-021 снова в наличии

    Воздушный фильтр BMC сотрудничает с Premier Auto Trade

    Premier Auto Trade открывает дистрибьюторский центр в Южной Австралии

    Ассортимент кислородных датчиков Direct Fit Hits 700

    Типы автомобильных электромеханических реле / ​​Неисправности / Диагностика

    Запуск инструментов и оборудования PlusQuip

    5 Комплект для ремонта топливопровода PlusQuip

    Комплект для обслуживания топливной форсунки PlusQuip

    E85 High Performance with Premier Auto Trade

    Проверка систем EGR (часть 2)

    Новый топливный модуль и катушка зажигания Delphi

    Компоненты для обслуживания топливных форсунок от Premier Auto Trade

    Предыдущие новости.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) ..

    Изучение ошибок датчиков коленчатого вала/кулачка и их диагностика

    Примечание редактора: эта статья была первоначально опубликована 1 марта 2009 г. Некоторая информация может быть устарела, поэтому используйте ее по своему усмотрению.

    Что нужно для запуска двигателя? Воздух, топливо и искра, и все это должно быть правильно рассчитано. Современные двигатели полагаются на сигналы от датчиков кривошипа и кулачка, чтобы определить, когда зажигать искру и впрыскивать топливо. ECM использует импульсы сигнала от датчика положения коленчатого вала (CKP) для расчета момента приближения конкретного цилиндра к верхней мертвой точке. Импульсы от датчика положения кулачка (CMP) используются для определения того, идет ли он на такте сжатия или на такте выпуска.

    При потере любого сигнала модуль ECM может отключить зажигание, впрыск или и то, и другое. Отказы датчика чрезвычайно распространены на некоторых марках.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) В прошлом неисправный датчик часто означал отсутствие запуска или остановку двигателя «точно так же, как вы повернули ключ» на дороге. Сегодня многие двигатели могут хромать, несмотря на отказ одного датчика.

    Однако обычно устанавливаются коды, и может потребоваться расширенный запуск двигателя. Связь между двумя сигналами так же важна, как и сами сигналы. Некоторые коды DTC связаны с потерей корреляции или синхронизации сигнала кулачка/кривошипа. Часто это указывает на основную механическую проблему, из-за которой импульсы кулачка и кривошипа, хотя и продолжают поступать, поступают в неожиданном порядке.

    Они также могут быть вызваны факторами, мешающими нормальному характеру сигнала — амплитудами вне спецификации или отклонениями частоты, в зависимости от типа датчика. Более распространенными являются неисправность цепи датчика положения распределительного вала P0340 и неисправность цепи датчика положения коленчатого вала P0355.

    С помощью цифрового мультиметра (DMM) можно быстро проверить сопротивление датчика в соответствии со спецификациями производителя.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Визуальный осмотр может выявить физически поврежденный или насыщенный маслом датчик. Используя настройку частоты на цифровом мультиметре, можно определить наличие выходного сигнала переменного тока во время запуска, но предпочтительным инструментом для проверки целостности сигнала, амплитуды и синхронизации CMP/CKP остается осциллограф с двумя трассами.

    Датчики сконструированы с использованием различных технологий, включая переменное сопротивление и эффект Холла. Датчики на эффекте Холла обычно создают прямоугольную цифровую форму волны, в то время как магнитные датчики или датчики с переменным сопротивлением создают синусоидальную форму волны. Для максимального качества сигнала часто используется экранированная проводка. Известно, что электрические помехи от неисправных диодов генератора, шумные вторичные провода зажигания и даже плохое заземление двигателя/трансмиссии нарушают целостность сигналов CMP и CKP.

    Другие проблемы, которые могут вызвать проблемы с сигналами CMP/CKP, включают скопление намагниченных частиц на наконечнике датчика, растянутые ремни и цепи ГРМ, треснувшие гибкие пластины и проблемы с проводкой/разъемом.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Чрезмерный осевой люфт на коленчатых/распределительных валах также может вызывать отклонения в сигнале.

    Некоторые датчики печально известны своими отказами, связанными с перегревом, они отключаются только после прогрева двигателя. И «тестирование постукиванием», и применение тепловой пушки — это способы, с помощью которых технические специалисты иногда подтверждают периодически выходящие из строя датчики.

    Синхронизация

    При диагностике проблем с синхронизацией техническим специалистам может потребоваться сравнить параллельные осциллограммы сигналов CMP/CKP с известными исправными сигналами. Осциллограммы все чаще доступны в службах технической информации и на веб-сайтах производителей, а также на множестве сайтов послепродажного обслуживания. Временное соотношение (синхронизация) двух сигналов будет изменено, если зубчатый ремень пропускает зубья, кулачковая шестерня проскальзывает или кулачковый фазовращатель работает неправильно. На качество сигнала (амплитуда и частота) могут влиять треснутые релюкторы и отсутствующие зубцы релюкторов.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

    Замена деталей двигателя и головки иногда приводит к несоответствию несовместимых блоков управления и блоков управления двигателем. Программное обеспечение в ECM, ожидающее увидеть 37 импульсов запуска между импульсами CMP, которые получают только 35, не может правильно рассчитать, когда зажигать искру. Все эти и другие механические проблемы могут привести к потере синхронизации, потому что импульсы больше не поступают в ожидаемой последовательности, а без синхронизации обычно нет искры.

    Фактическая синхронизация или взаимосвязь между импульсами CKP и импульсами CMP обычно включает один или несколько отчетливых нарастающих или спадающих фронтов, возникающих перед другим конкретным переходом сигнала. Глядя на эталонный сигнал, технический специалист обычно может выяснить, в чем заключается ключевая взаимосвязь, и сравнить его с образцами, которые он или она видит на двухканальном осциллографе.

    Статус синхронизации CMP/CKP (да/нет) отображается на многих сканерах.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Тем не менее, этому не всегда можно доверять, и не все автомобили имеют адекватную разрешающую способность, чтобы обнаружить, что ремень ГРМ перескочил только на один зуб или растянулся. Для достижения такого уровня разрешения потребуется один или несколько упорных зубьев на зубья кулачковой шестерни, хотя при правильном смещении упорных зубьев относительно кулачка ремень, проскальзывающий в одном направлении, может быть обнаружен с меньшим количеством зубьев.

    Сигналы от CMP и CKP используются не только для управления искрой и впрыском, но и для других задач. Работа VVT может контролироваться. Информация тахометра обычно получается из входящих импульсов CKP. Измерение оборотов может использоваться для отключения или отключения стартера, предотвращения скрежета, а также для обеспечения продолжения работы топливного насоса после запуска. Ускорение/замедление частоты импульсов положения коленчатого вала, поступающих на модуль ECM, соответствующих воспламенению цилиндров, используется ECM для обнаружения цилиндра с пропусками зажигания на многих моделях.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Ожидаемое ускорение просто не происходит, когда цилиндр пропускает зажигание. После замены любого из датчиков или PCM на многих транспортных средствах требуется повторное изучение изменения коленчатого вала, прежде чем монитор пропусков зажигания будет работать правильно.

    Ранние системы иногда неправильно устанавливали коды пропусков зажигания, когда транспортные средства двигались по неровной дороге. Сегодня процедуры повторного изучения изменений коленчатого вала «калибруют» датчики по зубьям упора маховика, чтобы приспособиться к обычным производственным отклонениям. Наряду с улучшенным программным обеспечением это минимизирует эту проблему.

    Сигналы CMP и CKP отслеживают синхронизацию двигателя, по сути, не только обеспечивая ECM электронным «сердцебиением», но также выполняя эквивалент «автомобильной ЭКГ», обнаруживая, когда правильный ритм теряется.

    К счастью, ECM довольно хорошо настраивает коды при наличии проблем с CMP/CKP. Тем не менее, они не всегда понимают их правильно.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз) Иногда они устанавливают код для исправного, а не отказавшего датчика.

    По сути, ECM просто считает импульсы и сравнивает их с ожидаемой последовательностью. Если он видит, что количество импульсов CKP превышает «X», прежде чем он увидит импульс CMP во время запуска, он должен установить код отказа датчика CMP. Если он видит импульсы CMP вместе с другими признаками того, что двигатель работает, но импульсы CKP не поступают в течение «X» секунд, он должен установить код неисправного или прерывистого датчика CKP. Несоответствующий размер или форма импульсов, вызванные коротким замыканием или неисправностью датчиков, также могут привести к установке кодов DTC для работы датчика.

    Резюме

    Понимание синхронизации датчиков распредвала/кривошипа, сигналов и кодов стало ценной информацией для современных техников. Технические специалисты обнаружат, что ничто не заменит использование осциллографа, когда дело доходит до диагностики проблем, связанных с сигналами CMP/CKP.Сопротивление датчика распредвала: Способы быстрой проверки датчика распредвала (фаз)

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
