Основные признаки неисправности датчика распредвала ВАЗ-2114

Датчику распредвала в автомобиле ВАЗ-2114, впрочем, как и в остальных современных авто, отведена достаточно важная роль. От его правильной работы зависит правильный впрыск топлива, а значит, и его расход. На вазовскую «четырнадцатую» данную деталь впервые начали устанавливать в 2007 году. Соответственно, до этого конструкция авто не предусматривала наличия датчика распредвала. Учитывая тот факт, что производитель все-таки решил дополнить им конструкцию авто, можно сделать вывод – использование этого устройства дает какие-то преимущества.

За что отвечает датчик распредвала на ВАЗ-2014, и какие признаки свидетельствуют о его неисправности?

Давайте сперва разберемся с назначением данного устройства. Его главной и, по сути, единственной задачей является контроль состояния клапанов – последние могут быть закрыты либо открыты. Стоит отметить, что у этого устройства есть еще одно, весьма распространенное название – датчик фаз.Симптомы неисправного датчика распредвала: что это и как его проверить :: Autonews То есть правильным будет и первый, и второй вариант. Устанавливают датчик распредвала на «четырнадцатые» и с 8- и с 16-клапанным двигателем. Главным отличием данных силовых агрегатов является количество распределительных валов – 1 и 2 соответственно.

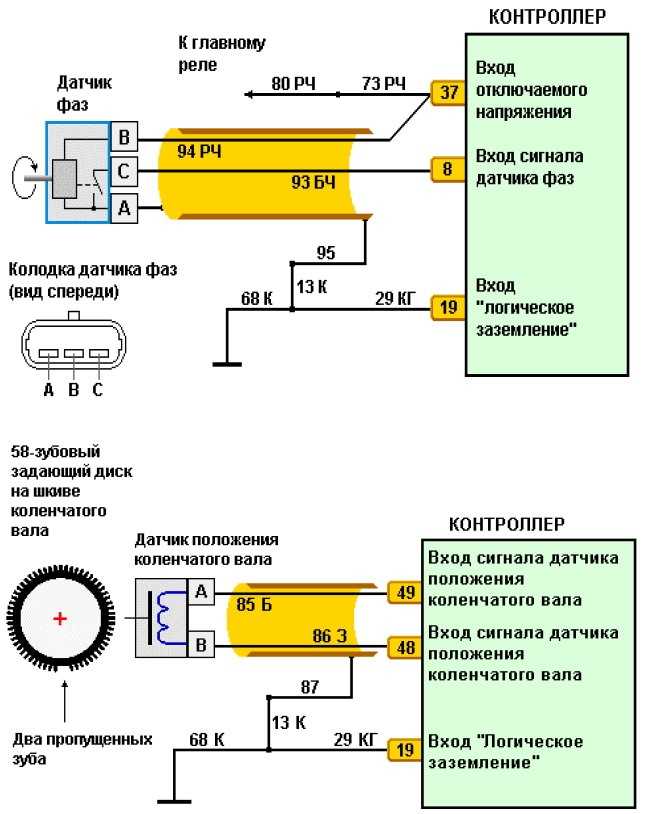

Работа устройства основана на эффекте Холла – здесь вполне можно провести аналогию с бесконтактным распределителем зажигания, с поправкой, конечно же, на выполняемые ими функции. Наверное, многим доводилось видеть распредвал вживую или же изучали его конструкцию. При этом, конечно же, обращали внимание на имеющиеся на данном узле зубья. Расположены они на одинаковом расстоянии друг от друга. При этом есть место, в котором отсутствуют 2 зуба.

В момент когда пропуск располагается напротив датчика распредвала, поршень 1-го цилиндра находится в мертвой точке – верхней или нижней. Тогда-то и подается соответствующий сигнал на электронный блок управления. В самом ЭБУ заложен определенный алгоритм, благодаря которому микроконтроллер знает о расположении поршня в 1-м цилиндре.Симптомы неисправного датчика распредвала: что это и как его проверить :: Autonews

На основе полученных данных электронный блок управления контролирует угол зажигания и, в случае возникновения такой необходимости, изменяет его.

Признаки, указывающие на неисправность датчика распредвала

Теперь давайте поговорим о том, как нам точно распознать выход из строя ДФ. Это, в частности:

  • загоревшаяся на панели приборов надпись Check;
  • неполадки и сбои, появляющиеся в режиме самостоятельной диагностики;
  • ухудшение динамики и снижение мощности;
  • увеличение расхода топлива.

Следует сразу же отметить, что данные признаки также могут указывать и на какие-то иные проблемы. Тем не менее одной из них как раз и является неисправность датчика распредвала. Если после запуска двигателя вы видите на приборной панели загоревшуюся надпись Check, тогда как стартер продолжает прокручиваться еще несколько секунд, то проблема, скорее всего, именно в ДФ. Все дело в том, что если он выходит из строя, то при запуске двигателя ЭБУ будет некоторое время ожидать поступления информации от датчика распредвала.Симптомы неисправного датчика распредвала: что это и как его проверить :: Autonews

Если никакого сигнала от ДФ электронный блок управления так и не дождется, он все равно отдаст команду завестись, основываясь при этом уже на системе зажигания. На проблему с датчиком распредвала укажет и бортовой компьютер. В таком случае на его дисплее загорятся коды ошибок – 0343 либо 0340. Эти цифры говорят либо об обрыве в цепи датчика, либо о выходе из строя самого устройства. Соответственно, процесс диагностирования существенно облегчается.

Выявить поломку в большинстве случаев можно с помощью визуального осмотра. В ВАЗ-2114 датчик распредвала находится в непосредственной близости от головки блока цилиндров, возле воздушного фильтра. Внимательно осмотрите корпус ДФ – возможно, на нем есть какие-то механические повреждения. Их наличие – это практически 100-процентный признак неисправности. Далее следует проверить на возможное наличие влаги контакты. Они могут от этого замыкать, соответственно, датчик просто не может передавать информацию на электронный блок управления.Симптомы неисправного датчика распредвала: что это и как его проверить :: Autonews

Помимо этого, проверьте контакты и на предмет окисления и ржавчины, из-за которых информация на ЭБУ передается некорректно. Следующий этап – осмотр цепи. При выявлении оборванных или поврежденных проводов замените их и после этого проверьте работу авто. Если проблем не обнаружено, следует продолжить поиск.

Читайте также: Признаки неисправности датчика детонации ВАЗ-2114

Достаточно часто возникает поломка, при которой без замены датчика распредвала просто не обойтись. Проделать данную операцию вполне можно и самостоятельно – не обязательно ехать на автосервис, и платить мастерам за работу. Крепится датчик всего лишь одним болтом – чтобы его открутить, следует взять ключ на 10. Далее можно снимать само устройство. Не забудьте сразу же после этого закрыть разъем, в который вставляется датчик, чтобы не допустить падания туда грязи или пыли. Для того чтобы убедиться в своей догадке, можно поставить заведомо работоспособный датчик, одолженный, например, у кого-то из знакомых.Симптомы неисправного датчика распредвала: что это и как его проверить :: Autonews Если автомобиль после данной манипуляции заработал нормально – смело отправляйтесь в магазин и покупайте новый.

Следует отметить, что на ВАЗ-2114 с 16-клапанным двигателем ДФ находится возле распределительного вала, под воздушным коллектором. Соответственно, добраться до него будет более сложно. Для того чтобы процесс замены датчика распредвала здесь был более удобным, рекомендуется предварительно снять решетку радиатора. Крепится он с помощью 2 болтов – их проще всего открутить с помощью удлинителя головки. Далее алгоритм действий такой же, как было описано выше. Кстати, попробуйте тщательно протереть старый датчик, и вернуть его на место. Вполне возможно, что устройство снова заработает нормально. Если не помогло – значит, придется раскошелиться на новый.





Как вам статья?

Основные признаки неисправности датчика распредвала, по каким симптомам можно судить о поломке

Главная » Ремонт и обслуживание

Ремонт и обслуживание

Автор Дмитрий Кузнецов На чтение 4 мин.Симптомы неисправного датчика распредвала: что это и как его проверить :: Autonews Просмотров 2.3k. Опубликовано

Современный автомобиль – это сложная техническая конструкция. Кроме механических узлов и агрегатов, в транспортное средство встроены электронные компоненты и блоки. Многочисленные датчики следят и контролируют работу силового агрегата. В этой статье более подробно узнаем про датчик положения распределительного вала (ДПРВ). Исправность ДПРВ – залог стабильной работы мотора.

Зачем нужен датчик и как он функционирует?

Датчик – это электронный прибор. Он следит за положением распределительного (кулачкового) вала в определённые промежутки времени.

С помощью поступающего от него сигнала бортовой компьютер управляет:

  • подачей топлива в двигатель;
  • выхлопом отработанных газов;
  • поджогом горючей смеси в камере сгорания мотора.

Датчик играет важную роль при запуске двигателя. Без него автомобиль не заведётся и не сдвинется с места.Симптомы неисправного датчика распредвала: что это и как его проверить :: Autonews

Принцип работы ДПРВ

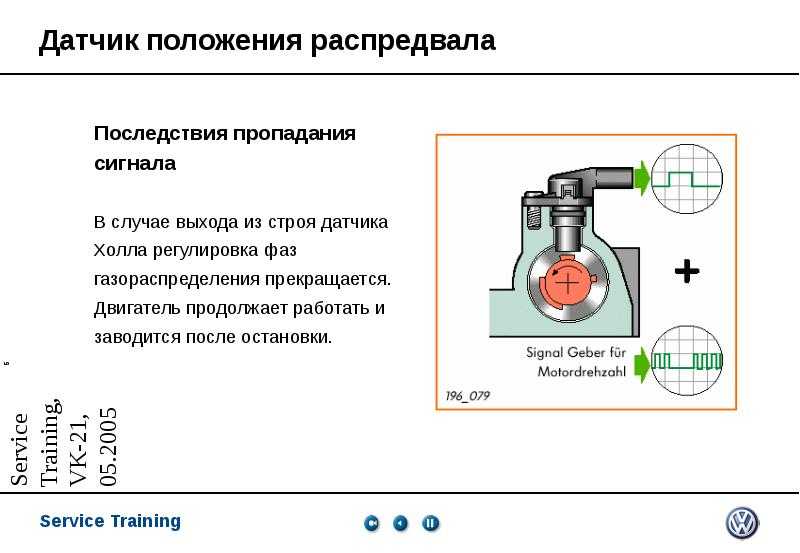

Принцип действия датчика в любом автомобиле одинаков. Работает он на основе эффекта Холла, поэтому иногда ДПРВ (датчик положения распределительного вала) называют датчиком Холла. Эффект заключается в следующем: при прохождении полупроводника через постоянное магнитное поле в нём меняется направление движения заряженных частиц. На контактах меняется напряжение при пересечении магнитного поля.

В датчике размещён постоянный магнит, создающий магнитное поле. На зубьях колеса кулачкового вала размещён репер. Так называется металлический зуб. Он проходит через магнитное поле и формирует импульс напряжения на сигнальном контакте ДПРВ, который поступает в блок управления двигателем. Бортовой компьютер автомобиля всегда знает положение цилиндров. В этом ему помогает датчик Холла.

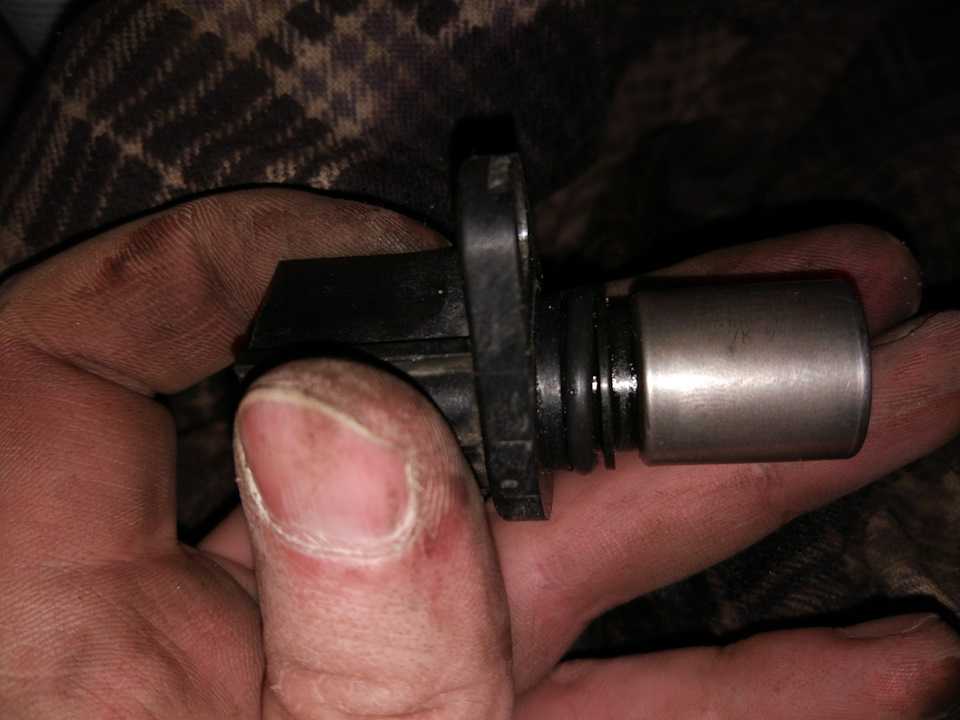

Конструкция любого датчика положения распредвала предельно проста: постоянный магнит в пластмассовом корпусе с сигнальными проводоми

Располагается электронный прибор в разных автомобилях по-разному.Симптомы неисправного датчика распредвала: что это и как его проверить :: Autonews Чтобы его отыскать, надо заглянуть в книгу по эксплуатации транспортного средства. В некоторых автомобилях установлено несколько датчиков Холла. Также нередко можно услышать ещё одно его название: датчик фазы.

Признаки неисправности

Электронный блок управления двигателем следит за показаниями датчиков. Самостоятельно обнаружить поломку в электронном приборе сложно, но есть несколько признаков, которые указывают на неправильную работу датчика или на его поломку.

Резкое превышение расхода топлива — это признак неисправности датчика положения распредвала

Первый признак – это резкое превышение расхода топлива. Каждый водитель знает, сколько потребляет бензина или дизтоплива его автомобиль на 100 километров пробега. Если неожиданно увеличивается расход топлива, то датчик Холла забарахлил.

Периодический перегрев двигателя — второй признак неисправности датчика Холла

Периодическое превышение рабочей температуры силового агрегата – это второй признак неправильной работы датчика положения распредвала.Симптомы неисправного датчика распредвала: что это и как его проверить :: Autonews В этом случае надо быть предельно внимательным и как можно быстрее устранить неисправность. Перегрев двигателя часто приводит к дорогому ремонту.

Если засветился аварийный индикатор Check Engine, то необходимо сразу провести диагностику электронного оборудования автомобиля

На приборном щитке установлен индикатор аварийной работы двигателя. Сам бортовой компьютер сигнализирует о возможной неисправности. Это будет третий симптом выхода из строя какого-либо датчика, в том числе и датчика положения распределительного вала.

Проверка своими силами

Конечно, квалифицированный ремонт и диагностику датчика проведут только специалисты станции техобслуживания. В этом им поможет специальный прибор – осциллограф. Но если нет возможности заехать на СТО, то проверить электронный прибор можно самостоятельно. Для этого необходим вольтметр.

Сначала проверяем целостность проводов, идущих к датчику. Для этого выполните следующие действия:

  1. Найти в мануале по эксплуатации автомобиля, где расположен датчик.Симптомы неисправного датчика распредвала: что это и как его проверить :: Autonews
  2. Отключить фишку на ДПРВ.
  3. Включить зажигание.
  4. Замкнуть цепь через вольтметр. Если напряжение есть, то с проводкой всё в порядке. Иначе ищите, где обрыв или отсутствие контакта.

После проверки проводов приступаем к диагностике датчика. Её выполняют так:

  1. Подключить один щуп вольтметра на сигнальный контакт датчика, второй замыкаем на +12 вольт.
  2. Покрутить стартером. Если стрелка вольтметра не реагирует, то вышел из строя датчик. Замените на новый.

Установка ДПРВ на авто с бензиновым двигателем своими руками обычно не вызывает затруднения. С автомобилем, на котором установлен блок управления распределением фаз или дизельный силовой агрегат, лучше воспользоваться услугами станции технического обслуживания.
