Что такое динамометрический ключ — Автомобильный портал Avto Gurman

Avto-Gurman.ru » Аксессуары » Что такое динамометрический ключ

Аксессуары

На чтение 2 мин Просмотров 209 Опубликовано

Содержание

  1. Как использовать ключ
  2. Например, если нужно усилие в 100 Нм
  3. После того как

В техническом паспорте машины или другого агрегата всегда обязательно указываются требования к обслуживанию, в том числе и усилия, с которыми должны закручиваться гайки и болты. Это важно для того, чтобы они не болтались, и не перетягивались, из-за чего образуются трещины. Качественные динамометрические ключи горячая цена помогут вам точно знать, с каким усилием вы закручиваете болт или гайку.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом

Таким образом, вы сможете выполнить требования из техпаспорт и ваша машина будет работать исправно и надежно.

Как использовать ключ

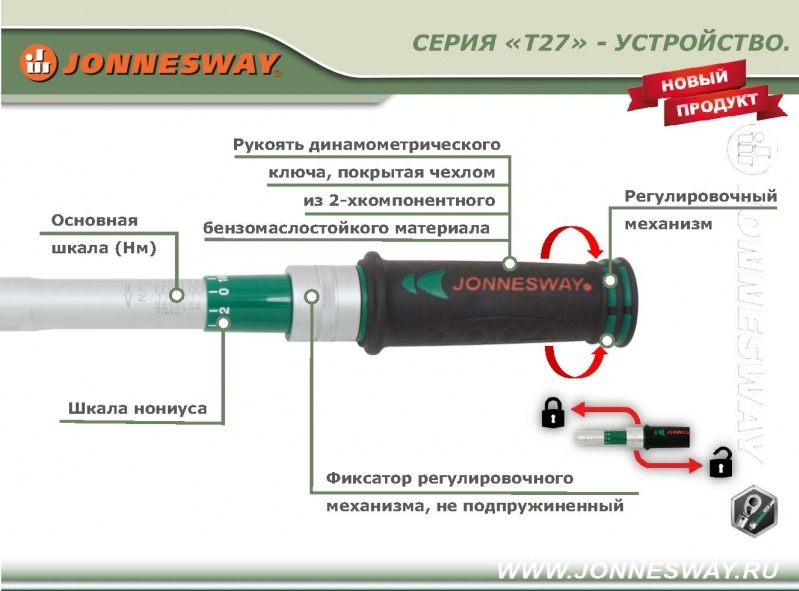

Динамометрический ключ имеет специальную шкалу, по которой и проводятся измерения. Единицей измерения прикладываемых усилий является ньютонами или Нм. В зависимости от вида ключа, шкала может быть нанесена на него в виде засечек, цифровой или же в виде манометра. Самым простым и доступным инструментом является первый тип ключа, и он имеет две небольшие шкалы. Для того чтобы закрутить гайку с определенным усилием, нужно взять ключ, работающий в этом диапазоне.

Например, если нужно усилие в 100 Нм

То потребуется ключ с диапазоном от 40 до 210 Нм. В основание ключа вкручивается рукоятка, которая будет двигаться вдоль неподвижной первой шкалы. Ее нужно остановить, когда она дойдет до отметки в 98 Нм, после чего нужно обратить внимание на вторую шкалу. Ручку нужно докрутить до отметки 2 на этой второй шкале, и в сумме вы получите нужные 100 Нм.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом После этого на ключ надевается торцевая головка необходимого размера и можно приступать к закручиванию гайки.

После того как

Необходимое усилие будет достигнуто, вы почувствуете характерный щелчок в ключе. Это будет означать, что 100 Нм достигнуты. После выполнения работ ключ необходимо обязательно «обнулять», откручивая ручку до нулевой отметки. Дело в том, что в ключе есть пружинка, сжимающаяся при затяжке, и если оставить ее так надолго, она будет терять свои свойства и ключ быстрее придет в негодность. Так как этот инструмент изнашивается, как и все остальные, ему периодически требуется поверка и обслуживание, чтобы устранить погрешность.

Предприятий, которые проводят такие процедуры, не очень много, поэтому лучше хорошо заботиться о ключе и не забывать его обнулять. Чаще всего на СТО используются электрические ключи, как самые точные, но они стоят дорого, поэтому для бытовых нужд лучше всего использовать щелчковые. Есть также и стрелочные модели, шкала которых выглядит как манометр, однако они, как правило, самые неточные из всех, за исключением профессиональных версий.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом

Аксессуары

Поделиться с друзьями

Что нужно знать о динамометрических ключах?

Динамометрические ключи, которые могут быть стрелочными, трещоточными или электронными, являются необходимым инструментом как для профессионала, занимающегося ремонтом автомобилей или какой-либо другой техники, так и для любителя. Используется данный тип ключей для точной фиксации резьбовых соединений с определенным усилием.

Незаменимым инструментом, без которого не сможет обойтись ни один мастер, работающий в автосервисе, является динамометрический ключ, представляющий собой своеобразную трещотку, оснащенную храповым механизмом и переключателем направлений вращения. Используют подобный инструмент в качестве измерительного прибора, при помощи которого можно определить точный момент затяжки резьбового соединения.

Техническая информация по обслуживанию автомобиля или любого другого агрегата содержит точные данные о том, с какой силой должна затягиваться резьба.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом Даже колеса машины следует затягивать с определенным усилием. Чтобы избежать недотяжек и перетяжек, которые могут послужить причиной срыва резьбы, негерметичных разболтанных соединений, важно строго соблюдать рекомендации производителя по обслуживанию техники. Как раз для решения этой проблемы и нужны динамометрические ключи.

  • Ключ динамометрический 1/2″ 28-210Нм 470мм JTC

    3 900 ₽
  • Ключ динамометрический 1/2″ 28-210Нм 470мм ЭВРИКА

    2 390 ₽
  • Ключ динамометрический 3/8″ 10-100Нм 405мм JTC

    9 000 ₽
  • Ключ динамометрический 1/2″ 50-365Нм 635мм JTC

    7 900 ₽
  • Ключ динамометрический 1/4″ 2-24Нм 280мм JTC

    2 950 ₽
  • Ключ динамометрический 1/4″ 5-25Нм 270мм ЭВРИКА

    2 190 ₽
  • Ключ динамометрический 1/2″ 70-350Нм 630мм ЭВРИКА

    5 030 ₽
  • Ключ динамометрический 3/8″ 19-110Нм 355мм JTC

    3 100 ₽
  • Ключ динамометрический 1/2″ 10-100Нм 405мм JTC

    10 000 ₽
  • Ключ динамометрический 1/4″ 1-25Нм 290мм JTC

    7 600 ₽

Показать все товары

Существует несколько видов динамометрических ключей:

  • Стрелочные
  • Трещоточные
  • Ключи с цифровой индикацией

Стрелочные динамометрические ключи отличаются невысокой ценой.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом Инструмент такого типа имеет существенный недостаток — погрешность в измерениях может достигать 6-8%. Именно стрелочные ключи чаще используют для работ по затяжке резьбовых соединений, не требующих особенной точности. Стрелочный ключ внешне напоминает трещотку. На теле ключа находится шкала и стрелка. При затягивании происходит смещение шкалы, при этом стрелка должна оставаться на месте.

Щелчковые динамометрические ключи или ключи предельного типа имеют меньшую погрешность, чем стрелочные, находящуюся в пределах 4%. Подобные ключи относятся к среднему ценовому диапазону, оптимально сочетая в себе приемлемую цену и хорошее качество. Поэтому они являются универсальным инструментом, который используют как домашние мастера, так и специалисты, работающие на станциях технического обслуживания.

Диапазон действия ключей предельного типа ограничен, ключи имеют разные посадочные квадраты под головки, а также отличаются по размерам, что обязательно необходимо учитывать перед покупкой.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом На шкалу ключа наносятся показатели усилия, выраженные в Ньютон-метрах (N·m). Работать щелчковыми ключами на предельных показателях диапазона нежелательно.

Ключ предельного типа, который имеет масштабированное окно, стоит немного дороже обычного щелчкового ключа, но отличается практичностью и удобством в использовании. Вращение рукоятки происходит намного легче, фиксация стопорной гайки производится щелчком. При этом выставленное значение отображается уже в готовом виде.Как правило, динамометрические ключи работают на осуществление затяжки резьбовых соединений и имеют правую резьбу, которая движется по часовой стрелке. Хотя встречаются и исключения, например, ключи с проскальзывающим квадратом.

Электронные динамометрические ключи оснащены небольшим цифровым дисплеем. В виду достаточно высокой стоимости данный тип ключей используется нечасто.

В процессе ремонта любого современного автомобиля без динамометрического ключа обойтись очень сложно. Такой инструмент пригодится как обычному автолюбителю, так и настоящему профессионалу, ведь даже затяжка легкосплавных дисков должна производиться только с фиксированным усилием.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом

На сайте представлен широкий ассортимент динамометрических ключей от разных производителей по приемлемым ценам. Главное — определиться с типом ключа, и выбор хорошего инструмента, который прослужит на протяжении долгого времени, не вызовет лишних вопросов.


Правильное использование динамометрического ключа для обслуживания велосипеда

Автор: Джим Лэнгли

С распространением карбоновых рам и компонентов — и в очень многих ценовых категориях — вы, вероятно, уже знаете, что лучший способ безопасно затянуть современные карбоновые детали — это иметь и использовать динамометрический ключ. Динамометрические ключи также позволяют правильно затягивать металлические детали.

Но знаете ли вы, что даже некоторые опытные механики неправильно используют динамометрические ключи? И что неправильное использование может повредить или сломать детали так же, как неиспользование динамометрического ключа?

Я понятия не имел, пока менеджер по продукции Park Tool Джон Кравчик не был достаточно любезен, чтобы подсказать мне.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом

-используйте динамометрические инструменты щелчкового типа Park и другие компании продают и рекомендуют уже сегодня.

Балка против защелки

Для пояснения, инструмент балочного типа изгибается при затягивании, и индикатор на инструменте указывает крутящий момент на калиброванной шкале, напечатанной на инструменте. Эти инструменты работают нормально, но вы можете затягивать только определенное количество раз, прежде чем луч ослабнет, изменяя то, насколько плотно вы на самом деле получаете вещи. Затем вам нужно настроить инструмент, чтобы снова обнулить индикатор. Это не сложно, но немного больно.

Щелчковые инструменты либо настраиваются на заводе на один или несколько обычных велосипедных крутящих моментов, либо могут быть отрегулированы до нужного крутящего момента с помощью циферблата перед использованием. Тогда во время использования инструмент будет издавать щелчок и при этом перестанет затягиваться. Вы чувствуете, как ручка инструмента вдруг перестает сопротивляться, немного продвигается вперед и останавливается.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом Щелчок и внезапное отпускание рукоятки говорит о том, что деталь затянута правильно.

Неполадки с динамометрическим ключом

Благодаря возможности услышать и почувствовать, что вы затянули правильно, эти инструменты типа щелчка кажутся надежными. Но позвольте мне передать это Джону, чтобы он объяснил проблемы с крутящим моментом, которые они наблюдают в Park Tool. Они хотят рассказать всем, чтобы механики повсюду поняли. Он отмечает, что даже самый лучший инструмент хорош настолько, насколько хорош механик, который его использует.

Джон говорит: «Джим, ты не представляешь, сколько звонков и электронных писем мы получаем, утверждая, что кто-то сломал их руль или раму, потому что их новый динамометрический ключ Park был «неисправен». динамометрические ключи назад, ни разу ни один не вышел из строя или не был дефектным. Вместо этого он просто использовался неправильно.

«Обратите внимание, что на фото два динамометрических ключа с стертыми или изношенными этикетками.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом Хотя мы обнаружили, что они все еще отлично работают и соответствуют нашим спецификациям, они были возвращены как неисправные. Мы поместили наши новые динамометрические ключи на фото, чтобы вы могли увидеть, как выглядели инструменты раньше.

«Этикетка повреждена из-за того, что она застряла в инструментах. Удивительно, как много опытных и профессиональных механиков (механики бригады, механики цеха и т. д.) делают это со своими динамометрическими ключами, ошибочно полагая, что они затем безопасно затягивают болт. Но чего они не понимают, так это того, что на самом деле они делают прямо противоположное и на самом деле перетягивают крепеж!

«К сожалению, люди тратят сотни долларов на карбоновые рули или выносы, или даже тысячи на карбоновые велосипеды — плюс еще больше на хороший динамометрический ключ — только для того, чтобы неправильно использовать ключ и делать именно то, чего они хотят избежать (т.е. перетяните и, возможно, даже сломайте их карбоновые компоненты или раму)!

«Правильный способ использования динамометрического ключа — и единственный способ получить правильный крутящий момент — это удерживать ручку.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом Мы в Park считаем, что это важная тема, и благодарим вас за то, что вы поделились ею с читателями.

«Пожалуйста, посмотрите в этом коротком видеоролике Park Tool Calvin Jones , демонстрирующий правильные и неправильные способы использования динамометрических ключей».


Джим Лэнгли — технический редактор RBR. Он был профессиональным механиком и писателем по велоспорту более 40 лет. Он автор Your Home Bicycle Workshop  в магазине электронных книг RBR. Посетите его веб-сайт для любителей велосипедного спорта по адресу http://www.jimangley.net , его блог вопросов и ответов и обновления по адресу Twitter . Велосипедная серия Джима закончилась в феврале 2022 года, когда он совершил в общей сложности 10 269 ежедневных поездок подряд (28 лет, 1 месяц и 11 дней, когда он ни разу не пропустил ни одной поездки). Нажмите, чтобы прочитать полную биографию Джима .Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом

Динамометрические ключи 101 – Dynamic Tools Online

Динамометрический ключ, возможно, является самым важным инструментом для профессионалов, работающих в таких отраслях, как промышленность, автомобилестроение и аэрокосмическая промышленность, которые несут ответственность за фиксацию критически важных деталей с точными допусками с нулевым допуском на погрешность.

Выбор надежного динамометрического ключа поможет вам выполнить основные работы по креплению и обеспечит уверенность в том, что все сделано в соответствии с требуемыми спецификациями.

Что такое динамометрический ключ?

Динамометрический ключ — это прецизионный инструмент, используемый для приложения точного крутящего момента к крепежному элементу. Как только желаемое значение крутящего момента будет достигнуто, оператор будет уведомлен звуковым и/или визуальным предупреждением, что предотвратит чрезмерный или недостаточный крутящий момент.

Выбор динамометрического ключа, подходящего для ваших конкретных нужд, требует хорошего понимания доступных опций, ваших требований к использованию, техническому обслуживанию и повторной калибровке.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом

Типы динамометрических ключей

Балочные динамометрические ключи являются самыми простыми из имеющихся динамометрических ключей. Они трудны для чтения и наименее точны. Следовательно, они практически исключены из использования в профессиональной рабочей среде.

Динамометрические ключи с циферблатом считаются самыми точными из доступных динамометрических ключей.

Эти ключи оснащены двухсторонним квадратным хвостовиком, который можно использовать как для ослабления, так и для затягивания крепежных деталей. Значение крутящего момента отображается на легко читаемом аналоговом циферблате с двойной шкалой (отсюда и их название). Внутри циферблата есть две стрелки памяти.

Первая игла установлена ​​на требуемый крутящий момент, а вторая игла установлена ​​на ноль. При приложении крутящего момента вторая игла перемещается по циферблату. Когда две иглы встречаются, желаемый крутящий момент достигнут.

Динамометрические ключи с циферблатом широко используются в приложениях контроля качества, чтобы гарантировать, что фактический крутящий момент, применяемый в производственном процессе, соответствует заявленной спецификации

Благодаря более простому динамометрическому механизму, много обслуживания и повторной калибровки, как динамометрические ключи щелчкового типа.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом Большинство моделей оснащены аудиовизуальным оповещением, которое сигнализирует оператору о достижении целевого крутящего момента.

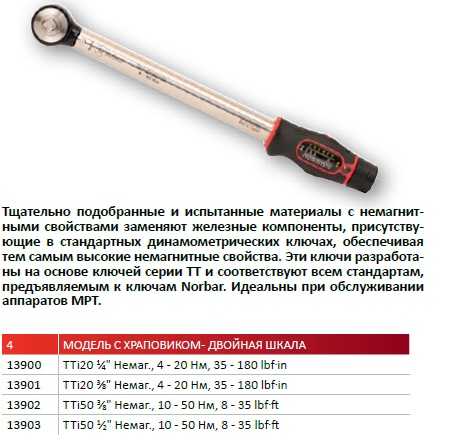

Динамометрические ключи с защелкой являются наиболее часто используемым типом динамометрических ключей. Они имеют ту же функциональность, что и храповик, с дополнительным преимуществом, заключающимся в отчетливом тормозном действии при достижении желаемого значения крутящего момента.

Доступные значения крутящего момента отображаются на двойной шкале (британская, выраженная в футах/фунтах или дюймах/фунтах, и метрическая, выраженная в ньютон-метрах) на корпусе инструмента. Мощность динамометрического ключа указывается минимальным и максимальным значением на шкале. Оператор устанавливает желаемое значение крутящего момента, размыкая ключ и поворачивая рукоятку, которая перемещает прецизионный индикатор по шкале.

Так же, как и трещотка, головка динамометрического ключа с защелкой содержит механизм шестерни и лапы. Повторяющееся усилие, прикладываемое к его механизму, приводит к необходимости регулярного обслуживания и повторной калибровки.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом

Электронные динамометрические ключи стали очень популярными в последние годы и теперь доступны в циферблатном и традиционном дизайне. Они используют электронный датчик для измерения крутящего момента и отображения значения крутящего момента на цифровом дисплее. Звуковой и визуальный индикатор информирует пользователя о приближении к желаемому значению крутящего момента и о том, что точное значение было достигнуто.

Цифровые динамометрические ключи — очень точные инструменты. Однако их более тонкая конструкция требует особой осторожности при обращении. Для их работы также требуются батарейки.

Цифровые динамометрические ключи являются самыми дорогими из упомянутых в этой статье стилей, однако их можно рассматривать как 4 динамометрических ключа в одном из-за их возможности устанавливать значения крутящего момента по четырем шкалам; кг/см, дюйм/фунт, фут/фунт и Нм.

Электронные динамометрические ключи позволяют загружать информацию в компьютер через проводное или Bluetooth-соединение для использования в будущем.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом

Электронные динамометрические ключи идеально подходят для транспортных и автомобильных условий, поскольку их можно подключить к оборудованию, такому как планшеты, ноутбуки и принтеры. Во многих случаях ремонта большегрузных автомобилей обязательно наличие распечатанного подтверждения регулировки крутящего момента колеса в рамках сертифицированного ремонта.

Ключи с предустановленным крутящим моментом и ключи с регулируемым крутящим моментом

Если вы работаете с приложением, требующим крутящего момента до точного значения, которое остается постоянным, то хорошим выбором будет динамометрический ключ с предварительно настроенным крутящим моментом.

Ключи с предустановленным крутящим моментом используются для предотвращения изменения настроек крутящего момента оператором. Предустановленные динамометрические ключи откалиброваны на заводе на определенное значение. Как только это значение достигнуто, приложение дополнительного крутящего момента становится невозможным.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом Если ваш проект требует изменения значения крутящего момента, производитель может переустановить ключи на новое значение.

Динамометрические ключи с предварительно заданным крутящим моментом также идеально подходят для работы на сборочных линиях или в тех случаях, когда ключ будет использоваться только в одном повторном приложении.

Ключи с регулируемым крутящим моментом позволяют оператору гибко устанавливать желаемое значение крутящего момента в зависимости от конкретного применения. Эти динамометрические ключи имеют шкалу, обычно выраженную в метрических и имперских единицах.

Наиболее распространенные шкалы: фут/фунт, дюйм/фунт и ньютон/метр.

Вне зависимости от шкалы динамометрические ключи с регулируемым крутящим моментом позволяют выбирать требуемое значение крутящего момента в пределах нижнего и верхнего пределов с определенным шагом.

Например, динамометрический ключ с усилием 30–250 фут/фунт с шагом 1 фунт будет соответствовать значениям крутящего момента от 30 фут/фунт до 250 фут/фунт с шагом 1 фунт.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом

Контрольный список для выбора динамометрического ключа

Следующим шагом после изучения основных стилей и типов динамометрических ключей является выбор идеального динамометрического ключа, который лучше всего подходит для вашей области применения.

Наиболее важным соображением в процессе выбора является понимание диапазона крутящего момента, в котором вы будете чаще всего работать. Динамометрические ключи лучше всего работают в пределах 40-80% от их рабочего масштаба. Поэтому не выбирайте ключ, который в основном будет использоваться в нижней или верхней части шкалы. У вас может возникнуть соблазн сделать это, чтобы сэкономить деньги, но неточный выходной крутящий момент может серьезно перевесить любую экономию.

Ниже приводится список вопросов, которые следует учитывать при определении ваших потребностей:
• Какое минимальное и максимальное значение крутящего момента вы будете устанавливать для крепежа?
• Вам необходимо затянуть крепеж с несколькими или одним значением крутящего момента?
• какой размер головки вы чаще всего будете использовать (¼ «, ⅜», ½», ¾» или 1″)?
• какой уровень точности вам требуется; выражается как точность +/-?
• Вам нужен динамометрический ключ для работы по часовой стрелке и против часовой стрелки?

Сертификат заводской калибровки — обязательный документ

Динамометрический ключ должен иметь сертификат заводской калибровки, подтверждающий, что инструмент был проверен и протестирован на предприятии производителя перед окончательной упаковкой и находится в пределах заявленного диапазона точности.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом Никогда не следует использовать динамометрические ключи с отсутствующими или просроченными сертификатами калибровки.

Каждый оператор динамометрического ключа должен иметь возможность предъявить действительный сертификат калибровки, когда это необходимо. Этот документ становится важным доказательством того, что оператор принял все необходимые меры предосторожности и работал с надлежащими инструментами в случае непредвиденной неисправности.

Для критических применений вам следует инвестировать средства в стороннюю калибровку и сертификацию, которые обеспечат точность калибровки динамометрического ключа.
Во многих компаниях и отраслях процессы обеспечения качества, такие как ISO, требуют и определяют запланированные интервалы калибровки. В чувствительных отраслях, таких как транспорт и авиация, проводятся ежедневные проверки допуска каждого динамометрического ключа на месте.

Действующий сертификат калибровки должен включать следующую информацию:
• Тип динамометрического ключа, номер модели, производитель и диапазон
• Дата последней калибровки и калибровочное оборудование, использованное для выполнения калибровки.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом
• Заявление о том, что динамометрический ключ был откалиброван для обеспечения точности, указанной в спецификациях, указанных в ASME B107.14M-1994, GGG-W-686, тип 2, класс A, стиль 1, 2 и ISO 6789.
• Показания крутящего момента по часовой стрелке и против часовой стрелки (если применимо)
• Дата калибровки
• Имя лица, проводившего калибровку, и его/ее руководителя
• Динамометрический ключ высшего качества также будет содержать текст, указывающий, что ключ был откалиброван по стандарту крутящего момента, установленному Национальным институтом стандартов и технологий (N.I.S.T).

Как правило, все динамометрические ключи следует повторно калибровать не реже одного раза в год или каждые 5000 циклов. Настоятельно рекомендуется более частая калибровка, если инструмент используется регулярно. Поскольку динамометрические ключи хранятся в своих защитных футлярах с минимальными настройками, когда они покидают завод, рекомендации по калибровке в течение одного года не начинают действовать до первого использования инструмента.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом

Что можно и чего нельзя делать при использовании и техническом обслуживании динамометрического ключа

Динамометрические ключи хорошего качества являются важной инвестицией для любого профессионального пользователя. Из-за их роли в обеспечении правильного крепления критически важных деталей требуется надлежащее использование и техническое обслуживание. Вот некоторые моменты, которые необходимо учитывать:
• Никогда не используйте динамометрический ключ с отсутствующим или просроченным сертификатом калибровки.
• Никогда не устанавливайте ключ на значения ниже или выше значений, указанных на шкале.
• Никогда не используйте динамометрический ключ для ослабления крепления.
• Никогда не разбирайте динамометрический ключ самостоятельно. Ремонт и повторная калибровка должны выполняться только аккредитованной лабораторией в соответствии с инструкциями производителя.
• Всегда выполняйте профилактическое обслуживание, требуемое производителем.
• Осторожно обращайтесь с динамометрическим ключом.Шкала динамометрического ключа как пользоваться: Подробная инструкция, как пользоваться динамометрическим ключом
