Схема работы стартера: Принцип работы стартера автомобиля. — Стaртеры Генераторы

устройство и принцип работы стартеров автомобиля

Автомобильный стартер запускает двигатель при повороте ключа. Этот процесс проходит в 3 этапа:

• передача тока от АКБ на замок зажигания и тяговое реле;
• вхождение приводной шестерни муфты в зацепление с маховиком;
• замыкание цепи, подача напряжения на электродвигатель авто.

После запуска мотора обгонная муфта разрывает соединение вала электродвигателя и приводной шестерни. Принцип работы стартера можно описать и в более простой форме — эта деталь активирует электрооборудование и систему питания машины, после чего отключается.

Конструкция

Схема устройства стартера обязательно включает в себя следующие детали:

• электронный двигатель — передает вращающий момент с собственного вала на вал силовой установки;
• обгонная муфта — сцепляет вал двигателя с зубцами рабочей шестерни;
• тяговое реле — обеспечивает перемещение обгонной муфты и замыкание контактов двигателя при зацеплении зубьев маховика с зубьями рабочей шестерни.

Общее количество деталей варьируется от 4 до нескольких десятков.

Устройство и принцип работы автомобильного стартера

Условно, стартеры разделяют на два типа:

• старого образца — оснащен обмотками, на которые передается напряжение. Вращение на его бенедикс передается напрямую. Эти модели отличаются крупным размером и сравнительно низкой ценой. Ими оснащены старые модели УАЗ, Газелей, Камазов, МТЗ и других машин;
• нового образца — оснащен магнитами вместо обмоток. Имеет небольшой размер и высокую скорость якоря. Это более надежная и дорогая конструкция.

По факту же каждый стартер уникален. К примеру — нет ни одного аппарата, дублирующего устройство редукторного стартера ВАЗ.

Распространенные поломки

Стартеры часто не запускаются при повороте ключа. Эта проблема возникает из-за обрыва или повреждения проводов, соединяющих кузов и двигатель. Также отсутствие реакции на поворот ключа может быть связано с неисправностью реле или износом щеток.

Важно: снятие и установка новых щеток допускаются лишь при полном отключении стартера.

Другой распространенной поломкой является треск при запуске двигателя. Он возникает из-за перегорания контакта проводов или перегорания удерживающей обмотки. Длительное кручение стартера при заводке может быть связано с обрывом ГРМ-ремня.

Наконец, устройство и принцип работы автомобильного стартера могут быть нарушены из-за поломки обгонной муфты. При возникновении этой неисправности наблюдаются следующие проблемы:

• жужжание без прокрутки двигателя;
• прокрутка стартера без зацепления маховика;
• щелкающий звук при запуске стартера.

Профилактика поломок

Для предотвращения поломки стартера нужно придерживаться следующих рекомендаций:

• не задерживайте ключ замка в активном положении дольше 3-4 секунд;
• если машина не завелась с первого раза — нужно подождать несколько минут и уже затем повторить попытку;
• отпускайте ключ сразу же после запуска двигателя;
• не осуществляйте сборку и разборку стартера при отсутствии опыта в этом деле.

Где можно заказать услуги по ремонту стартера?

В компании MODNIKOV Ltd. Мы проводим диагностику, восстановление и замену деталей стартеров в Беларуси. Позвоните нам, чтобы заказать услуги, узнать об устройстве ручных и автоматических стартеров, разобраться в системе приводов и других технических нюансах.

Принцип работы стартера,Устройство и работа стартеров

просмотров 15 730 Google+

Устройство и работа стартеров выпускаемых до 2000 года одинаковое. Основной частью стартера является электромотор на валу, которого располагается шестерня, которая входит в зацепление с венцом маховика при включении стартера. Одновременное включение электродвигателя и ввод шестерни в зацепление с маховиком осуществляет втягивающее реле.

Питание стартер при пуске получает от аккумуляторной батареи, поэтому электродвигатель, применяемый в стартере постоянного тока с последовательным или последовательно-параллельным соединением обмоток статора и якоря. Включение электродвигателя происходит через контакты замыкаемые якорем втягивающего реле в конце хода, после введения в зацепление, посредствам рычагов, шестерни обгонной муфты. Обгонная муфта (бендикс) передаёт крутящий момент от якоря стартера на маховик двигателя внутреннего сгорания. Бендикс по валу якоря перемещается по шлицам расположенным вдоль вала винтообразно навстречу вращению, что способствует отбросу шестерни при пуске двигателя, когда частота вращения маховика превышает число оборотов электродвигателя. Так же шестерня бендикса вращается в одну сторону свободно, а в другую с якорем. Это сделано для предотвращения работы стартера одновременно с двигателем. На некоторых автомобилях применяется схема для предотвращения включения стартера при работающем двигателе.

Принцип работы стартера заключается в следующем: с «+» АБ на стартер подаётся питание, при включении замка зажигания в режим стартера подаётся питание на обмотку втягивающего реле. Якорь втягивающего реле перемещается внутрь катушки перемещая по валу обгонную муфту. После входа в зацепление шестерни происходит замыкание контактов соединяющих «+» АБ с двигателем который начинает вращаться приводя в движение маховик двигателя.
Электродвигатель состоит из статора, ротора (якоря), щёточного узла со щётками. После 2002 года большое распространение получили редукторные стартера. Бендикс в таких стартерах имеет свой вал, соединённый с валом якоря через редуктор.

Принцип работы стартера практически такой же как у обыкновенных стартеров.

admin 30/04/2011 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

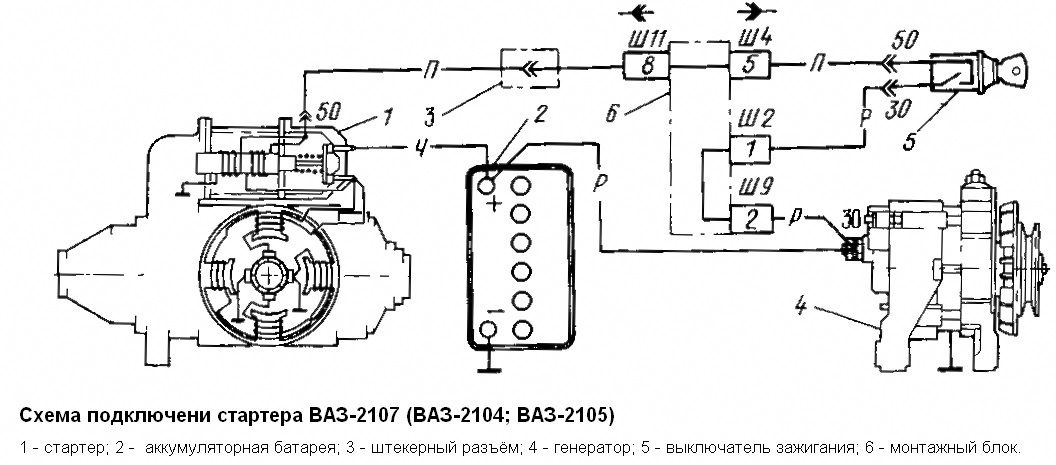

Схема включения стартера

Ремонт стартера, принцип работы, типовые проблемы — BMW 3 series, 2.3 л., 1984 года на DRIVE2 Дорогие друзья, столкнулся с проблемой, стартер крутится, да в холостую… Было такое прошлой весной… относил в ремонт, сказали — «Захряс, почистили, держи, 1500р» Собственно проблема — сначала крутился в холостую, потом, издавая дикие звуки похожие на металлический скрежет, все же заводил авто. На следующий день — никак, только жужжит, в контакт с двигателем не вступает. Ну тут ясно все стало. Надо разбирать. Как говориться «Хочешь сделать хорошо — сделай это сам» Вообще правда — когда сам делаешь, понимаешь суть проблемы и откуда корни растут. Начал разбирать. Снял. Информации много по этому поводу. Дело выполнимое. Дальше интереснее. ———————————————— Рассмотрим принцип работы всего агрегата в целом и его частей. Принцип работы автомобильного стартера. Рабочий процесс электростартера можно условно разделить на три этапа: соединение приводной шестерни с венцом маховика, пуск стартера, рассоединение маховика и приводной шестерни. Рабочий цикл стартера является кратковременным, т.к. он не участвует в последующем движении автомобиля — его основная задача запустить мотор. Если рассмотреть подробнее, то принцип работы стартера выглядит следующим образом: 1) Поворот ключа в замке зажигания в положение «запуск». Ток передается по цепи от АКБ на замок зажигания и далее на тяговое реле; 2) Приводная шестерня обгонной муфты (бендикса) входит в зацепление с маховиком; 3) Одновременно с перемещением и зацеплением шестерни замыкается цепь и напряжение подается на электродвигатель; 4) Осуществляется запуск мотора и после того, как его обороты превысят обороты стартера, обгонная муфта рассоединяет приводную шестерню и вал электродвигателя. Стартер Принцип работы бендикса заключается в следующем: Шестерня имеющаяся на бендиксе стартера, входит в зацеп с маховиком, для запуска мотора, стартер раскручивает маховик со скоростью 50-100 об/минуту. Сам ДВС после запуска способен раскручивать маховик с гораздо большей скоростью, которая недопустима для стартера. Пусковое устройство именуемое стартером вообще рассчитано на короткие, но интенсивные периоды работы, продолжительные включения могут просто вывести стартер из строя. Даже короткая «передержка», когда после запуска двигателя водитель промедлил и не выключил стартер может стоить дорого, именно для этих ситуаций был придуман бендикс, который выполняет роль страховки стартера от возможного выхода из строя. Другими словами, бендикс предотвращает передачу крутящего момента от маховика на стартер. Обгонная муфта не имеет жесткого сцепления с валом двигателя стартера, поэтому в свободном состоянии он способен прокручиваться, правда только в одну сторону. Полный размер Бендикс внутри Принцип работы втягивающего реле: После поворота ключа в замке зажигания, в катушке возникает электромагнитное поле на втягивающей обмотке и якорь, притягиваясь, перемещается в сердечник, который посредством рычага вводит в зацепление с венцом маховика рабочую шестерню бендикса. Как только сердечник достигает крайнего положения, «втягивающий» стартера замыкает пару контактов, которые называют «пятаками». В этот момент включается удерживающая обмотка и подаётся ток на обмотку мотора, который начинает вращать вал и маховик, находящийся в зацеплении с шестернёй. С пуском мотора контакты в замке зажигания размыкаются, подача электроэнергии на стартер прекращается, и возвратная пружина возвращает якорь в исходное положение, а вместе с ним и шестерню с обгонной муфтой. Вот, собственно, такой принцип работы втягивающего реле стартера. Втягивающее ———————————————— Ну вот, с основой разобрались. Далее, исключаем типовые проблемы следующим методом. Проверяем ОТДЕЛЬНО КАЖДЫЙ УЗЕЛ на его работоспособность, гарантируя тем самым работу всего агрегата в целом. Вооружившись пониманием сути работы. Проверяем 1- Все контакты на наличие грязи и окисления, зачищаем. 2-Щетки у якоря, не должны быть стерты. не должно быть выработки на самом валу(не должны быть забиты щели в месте, где щетки прилегают к якорю» 3- втягивающее, проверяем контакты внутри, наличие грязи, а так же свободных ход рычага к бендиксу. 4- проверяем сам бендикс, должен свободно двигаться по валу «втягиваться» от рычага втягивающего. А так же проверяем его непосредственно, шестерня должна крутиться только в одну сторону, как у велосипеда «трещетка» 5- проверяем все втулки на наличие люфтов 6- проверяем ротор и статор на наличие нагара и сгоревших проводов. Полный размер Собирать по такой схеме Полный размер Щетки (две снизу, две сверху) Полный размер Тут трутся щетки — следует проверить Полный размер Ржавчина на валу под бендиксом Полный размер Ржавчина на валу под бендиксом Полный размер Ржавчина внутри бендикса Полный размер Устанавливаем бендикс — н www.drive2.ru Стартер — Энциклопедия журнала «За рулем» Стартер — электрическая машина, коллекторный двигатель постоянного тока, основной механизм системы пуска автомобильного двигателя внутреннего сгорания. Схема соединений стартера 1 – стартер; 2 – аккумуляторная батарея; 3 – генератор; 4 – монтажный блок; 5 – реле включения стартера; 6 – выключатель зажигания; I – удерживающая обмотка; II – втягивающая обмотка. Для запуска любого ДВС водителю необходимо раскрутить коленчатый вал, то есть передать на него вращающий момент. Коленчатый вал приводит в движение через шатуны поршни, в цилиндры засасывается топливо-воздушная смесь. Свеча зажигания поджигает сжатую топливовоздушную смесь, расширяющиеся газы оказывают давление на поршень. Поршень в цилиндре, который находится в состоянии рабочего хода, через шатун воздействует на коленчатый вал. В результате приходят в движение шатуны и поршни других цилиндров, в которых происходят аналогичные рабочие процессы сжатия, поджига топливо-воздушной смеси, расширения газов. Двигатель запускается и передает крутящий момент на механизмы трансмиссии. Типы пусковых механизмов Для первоначальной раскрутки коленчатого вала применяются пусковые механизмы, которые подразделяются на несколько типов. Группа мускульных пусковых механизмов включает в себя механизмы с ножным приводом используются на одноколейных транспортных средствах с ДВС. На мотоциклах — до недавнего времени широко применялись кикстартеры, пусковая педаль с трещоткой свободного обратного хода, соединенная с коленвалом двигателя через шестерни пусковой системы. На мопедах и мотовелосипедах для запуска ДВС используют педали велосипедного типа. Пусковые системы с ручным приводом подразделяются на механизмы с использованием шнура, наматываемого на маховик (барабан). Эти пусковые системы используются для запуска ДВС небольшой мощности — на бензопилах, лодочных моторах, стационарных электрогенераторах и насосах. На инерционные механизмы с использованием понижающего редуктора, которыми оснащаются легкие тракторы и катерные дизели. На системы прямого действия, в которых какие-либо механизмы не используются вовсе — как на легких самолетах, в которых запуск двигателя производится раскручиванием винта вручную. На автомобилях в качестве запасной используется ручная система пуска рукояткой, в простонародье «кривой стартер». На переднем торце коленчатого вала ДВС находится венец с косыми зубьями, покатые поверхности которых направлены против направления вращения вала. В этот венец вставляется пусковая рукоятка с поперечными штифтами. Штифты входят в зацепление с зубьями венца. При повороте рукоятки по часовой стрелке крутящий момент передается на коленчатый вал двигателя. Как только ДВС запустится, косые поверхности зубьев венца выталкивают штифты пусковой рукоятки вперед, рукоятка выходит из зацепления с коленчатым валом. Простейший по устройству механизм с пусковой рукояткой широко использовался на заре автомобилизма. В большинстве моделей легковых автомобилей начала ХХ столетия пусковая рукоятка была несъемной и соединялась с коленчатым валом либо муфтой одностороннего ходя, либо посредством венца — рукоятку при пуске нужно было слегка вдвинуть по ходу и провернуть. В современных автомобилях рукоятка ручного запуска ДВС встречается редко и только в автомобилях классической заднеприводной компоновки с передним расположением двигателя. В гоночных автомобилях используется пусковая система с отсоединяемым электрическим стартером — вместо пусковой рукоятки используется электродвигатель с венцовым зацеплением с коленчатым валом ДВС. Этот стартерный механизм подключается к специальному фланцу в задней части автомобиля, поскольку двигатель таких машин располагается над задней осью или перед ней. Другая большая группа пусковых механизмов включает в себя стартеры с использованием вспомогательных двигателей разного типа. Самым распространенным видом подобных механизмов является электростартер, который повсеместно применяется на автомобилях всех типов, мощных лодочных моторах, катерах, мотоциклах, квадроциклах и другой транспортной технике с ДВС. На тракторных дизелях применяется система запуска со вспомогательным ДВС — «пускачом». Обычно это одноцилиндровый двухтактный бензиновый двигатель воздушного охлаждения, мощность которого примерно в десять раз меньше мощности основного двигателя. Пусковой ДВС, в свою очередь, запускается либо электростартером, либо вручную шнуровым механизмом (как на лодочных моторах). Судовые, танковые, тепловозные дизели оснащаются пневматической системой запуска. В данном пусковом механизме для приведения во вращение коленчатого вала используются сам главный двигатель, в цилиндры которого через дополнительные клапаны подается сжатый воздух. Как только двигатель запускается, подача сжатого воздуха в цилиндры прекращается. ДВС начинает работать в обычном режиме. Баллон со сжатым воздухом пополняется во время работы основного двигателя, который соединен с компрессором. Обычно этот же компрессор используется в системе управления транспортным средством, в тормозной системе (с пневмоприводом), в механизмах подвески (пневмоподвеска) и других. Особое распространение пневмозапуск получил в самолетах 30-40-х годов прошлого века. В наши дни в авиационной технике используются электрические стартеры, получающие питание от бортовых аккумуляторов самолета, стационарных станций и подвижных аэродромных пусковых агрегатов (АПА). Помимо пусковых механизмов различного типа существует и система непосредственного запуска ДВС, разработанная немецкой компанией BOSH. Система Direct Start включает в себя управляющий компьютер и систему форсунок, впрыскивающих топливо-воздушную смесь в один из цилиндров остановленного двигателя, поршень которого находится в положении рабочего хода. Свеча поджигает смесь, которая поступает в цилиндр уже в сжатом виде. Происходит вспышка, расширяющиеся газы толкают поршень, который через шатун приводит во вращение коленчатый вал. Управляющий компьютер подает поочередно команды на впрыск в другие цилиндры, поршень которых приходит в положение рабочего хода — двигатель запускается. Эта система работает только в ДВС с количеством цилиндров от четырех и более и в серийных автомобилях пока не применяется. Устройство автомобильного электростартера 1 – ограничительное кольцо хода шестерни; 2 – буферная пружина; 3 – шестерня привода; 4 – ступица обгонной муфты; 5 – ролик обгонной муфты; 6 – наружное кольцо обгонной муфты; 7 – кожух обгонной муфты; 8 – ось рычага привода шестерни; 9 – рычаг привода; 10 – крышка со стороны привода; 11 – якорь тягового реле; 12 – шток тягового реле; 13 – втягивающая обмотка реле; 14 – удерживающая обмотка реле; 15 – корпус реле; 16 – крышка реле; 17 – контактные болты; 18 – контактная пластина; 19 – щетка; 20 – коллектор; 21 – обмотка статора; 22 – обмотка якоря; 23 – стяжной болт; 24 – кожух; 25 – сердечник якоря; 26 – корпус стартера; 27 – полюс статора; 28 – поводковое кольцо. В качестве вспомогательного двигателя для запуска двигателя применяются коллекторные электродвигатели постоянного тока, получающие питание от бортовой аккумуляторной батареи автомобиля. На вал электродвигателя насажена подвижная муфта одностороннего хода, которую венчает шестерня. При повороте ключа зажигания или нажатии пусковой кнопки соленоид стартера перемещает муфту по валу. Венец муфты входит в зацепление с зубьями маховика ДВС. Одновременно через замкнувшиеся контакты на коллекторные щетки электродвигателя подается электрический ток. Вал двигателя приводится во вращение, крутящий момент передается через зубья маховика на коленчатый вал ДВС. Как только двигатель запускается, соленоид и электродвигатель стартера обесточиваются, муфта под воздействием пружины возвращается в исходное положение, выводя пусковую шестерню из зацепления с маховиком. Электростартер в ряде случаев может применяться в качестве вспомогательного двигателя автомобиля — когда машину необходимо переместить на небольшое расстояние (в несколько метров) при неработающем ДВС. В экстренных ситуациях, когда жизни водителя и пассажиров может угрожать опасность, водитель может включить первую передачу и стартером привести автомобиль в движение. Электростартеры мотоциклов На легких мотоциклах, скутерах, мотороллерах с электрозапуском обычно используется электрическая машина двустороннего действия — династартер, который при подаче тока может работать, как электродвигатель, а в обычном состоянии (при работающем ДВС) выполняет функции электрогенератора. Династартер устанавливается непосредственно на левую часть коленчатого вала мотоциклетного двигателя (встречается и обратное расположение), его якорь вращается с той же скоростью, что и коленчатый вал. Недостатком династертера, как и любого мотоциклетного генератора, является выработка недостаточного тока на малых оборотах двигателя (поскольку нет повышающей обороты якоря ременной, цепной или шестеренчатой передачи). На тяжелых мотоциклах (чопперах, спортбайках и других) применяются более совершенные системы электрозапуска схожие по устройству с автомобильными. Для обеспечения безопасности мотоциклетные электростартеры дополняются специальными механизмами блокировки, предотвращающими запуск двигателя при неработающих тормозах. Подобная блокировка в обязательном порядке устанавливается на все мотоциклы и скутеры с автоматической передачей (клиноременным вариатором). Двигатель скутера запускается поворотом ключа только в том случае, если одна из тормозных рукояток (переднего или заднего тормоза) зажаты водителем. При свободных тормозных рукоятках энергия на электростартер не подается. Запуск двигателя в экстренных случаях На транспортных средствах с механической КП запуск двигателя при неработающем электростартере и отсутствии механизма пуска рукояткой возможен буксировкой автомобиля («с толкача»). Однако, таким образом невозможно запустить автомобиль и мотоцикл с автоматической трансмиссией — если транспортное средство не оборудовано механизмом блокировки АКП. На скутерах с вариатором подобный механизм отсутствует. Поэтому пуск двигателя буксировкой или при движении накатом на них невозможен, но обязательно есть кикстартер, который на скутерах с электрозапуском двигателя используется в качестве вспомогательного пускового механизма. При истощенной бортовой аккумуляторной батарее автомобиля и исправном электростартере двигатель можно запустить, подавая ток от внешнего источника электроэнергии. Для этого используются сетевые понижающие трансформаторы или аккумуляторы других автомобилей. wiki.zr.ru Устройство и схемы включения стартера. Схема подключения стартера и принцип работы Поломка стартера – часто встречающаяся неисправность автомобиля. Их ремонтом, как правило, занимаются специализированные СТО. Перед тем, как эвакуировать автомобиль для ремонта или замены стартера, следует на 100% быть уверенным в неисправности именно этого узла. Желательно также продиагностировать, какой из элементов стартера неисправен, чтобы принять решение о ремонте либо замене узла, оценить приблизительную стоимость работ, возможность самостоятельного устранения неисправности. Схема и принцип работы Стартер – один из наиболее консервативных узлов автомобиля. Впервые такое электрическое устройство было испытано Чарльзом Каттерингом в 1912 году, то есть более ста лет тому назад. Поначалу он также выполнял функции генератора. Но в том виде, в котором стартер применяется для запуска современных автомобилей с двигателями внутреннего сгорания, он обязан американскому изобретателю и автопромышленнику Винсенту Гуго Бендиксу, который увековечил свою фамилию в одной из главных деталей пускового устройства. Типовая функциональная схема стартера приведена на рисунке: Принцип работы стартера практически одинаков для всех моделей автомобилей с двигателями внутреннего сгорания. При включении замка зажигания в положение «Start» подается пусковой ток на втягивающую обмотку. Она, в свою очередь, приводит в движение якорь тягового реле и шток контактной пружины. Тяговое реле действует на рычаг, обычно именуемый вилкой, который толкает муфту свободного хода с шестерней (бендикс) в зацепление с маховиком. Одновременно контактная пластина замыкает пятаки, посредством которых подается напряжение на запуск электродвигателя стартера. Типовая функциональная схема стартера настолько продумана и опробована, что различие моделей пусковых устройств заключается лишь в конструктивных особенностях и материалах, из которых изготовлены узлы. Тем не менее, у стартеров есть свои уязвимые места: втягивающее реле; щетки электродвигателя; пятаки; вилка; муфта свободного хода; шестерня; коллектор якоря; втулки якоря; демпферная пружина. Собственно, практически каждый узел этого устройства в процессе эксплуатации может придти в негодность. Это связано, прежде всего, с тем, что при запуске, особенно в холодное время года, стартер отдает большую мощность, испытывает предельные нагрузки, через него протекают огромные токи. Важно при отказе работы стартера его продиагностировать и определить какой именно из его узлов неисправен. Ни одно из современных компьютерных диагностических устройств это сделать не может. Следует руководствоваться опытом и собстве www.avto-lux74.ru Схемы соединений стартера 29.3708 ВАЗ 2108, 2109, 21099 Ниже приведена схема электрических соединений стартера 29. 3708 автомобилей ВАЗ 2108, 2109, 21099 с карбюраторным двигателем. Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 монтажного блока (выводы 5,6), колодку Ш1 — розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 монтажного блока (вывод 8), далее колодка Ш5 (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер. Электрическая схема включения стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099   Примечания и дополнения — В электрической цепи стартера применяется реле включения 111.3747-10. — На автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем применяются стартер 5712. 3708 или стартер 2109.3708 с планетарными редукторами. Еще статьи по стартеру 29.3708 автомобилей ВАЗ 2108, 2109, 21099 — Разборка стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099 — Сборка стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099 — Стартер 29.3708 автомобилей ВАЗ 2108, 2109, 21099 — Снятие тягового (втягивающего) реле стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099 twokarburators.ru Ремонт и Доработка» на DRIVE2 Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет. Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит. Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё. Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится. Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная. За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания. Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик. Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение «карлсона», при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила). Решил поставить реле стартера заодно сделал дополнительную массу. Купил 4-х контактное реле на 30А, пять разьёмов «мама» один «папа» и пару кольцевых разъёмов. Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой. Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была. До установки массы напряжение с генератора рабыло 14,1 (достаточно неплохо) После напрежение стало 14,4 При нагрузке (ближний свет, печка и магнитола) было13,2, стало 13,8 Результат на лицо, но цель была не в этом. Далее подключал дополнительное реле на стартер. Подключал по следующей схеме. С 85 контакта реле на массу кузова. С 87 контакта на «+» аккумулятора Снял кабель с клеммой от втягивающего реле и к нему подключил 86 контакт реле. А 30 контакт реле подключил к освободившемуся контакту на втягивающем. При таком подключении родная проводка машины не страдает и в любой момент перекинув провод можно вернуть к заводской схеме. Реле установил высоко и не так далеко от стартера, самое главное что бы не попадала на него влага. И о проблеме с заводом машины забыл. ура! В итоге получил прямое подключение стартера от аккумулятора прямым проводом малой длины и с хорошим сечением. Только плюсовой кабель разрывается реле, для срабатывания которого достаточно и небольшого напрежения, которое вполне могут предать и плохие контакты и проблемная контактная группа. Улучшен запуск двигателя в зимних условиях и наподсевшем аккумуляторе. www.drive2.ru Кнопка Start-stop. Месяц спустя. Реле стартера. — Лада 2107, 1.5 л., 1985 года на DRIVE2 Сегодня ровно месяц как я установил кнопку Start-Stop. Каких то явных глюков за это время не было но пытливый ум опять узнал что то новое, но об этом в конце. И где то через неделю переделал проводку на стартер. Напомню моя 2107 1985 года выпуска. А в 1988 году АвтоВАЗ сделал очень много изменений касающихся проводки и электрооборудования. Модели с 1986 по 1988 стали переходными на них мог быть установлен любой из вариантов проводки. К примеру у меня установлен стартер СТ-221. Большинство 2107 после 1988 имеет следующее подключения стартера Схема соединений стартера ваз 2107: 1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 8 – реле включения стартера; 9 – монтажный блок; 10 – выключатель зажигания Историческая справка С 1986 г. на автомобилях ВАЗ-2107 в основном применяется стартер 35.3708 с торцевым коллектором. Схема стартера ваз 2104, ваз 2105, ваз 2107. До 1986 г. применялся стартер СТ-221, который отличается от стартера 35.3701 цилиндрическим коллектором. Поэтому у него другое устройство задней части. Кроме того, у него другая обмотка статора, состоящая из двух сериесных и двух шунтовых катушек (у стартера 35.3708 в обмотке статора имеется одна шунтовая и три сериесные катушки). По своим характеристикам и установочным размерам стартер СТ-221 полностью взаимозаменяем со стартером 35. 3708. До 1985 г. в схеме включения стартера не применялось дополнительное реле 8 и штекер «50» стартера соединялся красным проводом через монтажный блок с выводом «50» выключателя зажигания лада классика. * Для стартера СТ-221. Собственно по такой схеме и подключен мой СТ-221 с силовым проводом без реле через замок зажигания. И это не давало мне покоя. Схема соединений стартера ваз 2107: 1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 9 – монтажный блок; 10 – выключатель зажигания После того как несколько раз услышал щелчок втягивающего, а стартер при этом не проснулся решил омолодить схему его подключения. И тем самым снять всю силовую нагрузку от греха подальше с кнопки Start-Stop из поднебесной. Лучше чистить контакты или вообще заменить силовое реле за 25 грн под капотом чем сидеть дорожки с паяльником восстанавливать и микро-реле. Вторым аргументом стала 2104 отца. Машина 1991 года, немка =). Реле присутствует (хотя на схемах от «За рулем» его нет). И заводится она действительно с пол пинка. Сказано — сделано… Тем более сделать это достаточно просто использую только монтажный блок, и клеммы 6,3 мм. Согласно схемы нам нужно взять силовой +12 с второго пина черной фишки блока предохранителей. Он рядом с Толстым розовым проводом. Этот пин Вас будет пустым как и у меня. Обжимаем провод он должен быть достаточно толстым, таким как красный который ушел на стартер. У меня на фото это желтый Дополнительно в моей ситуации реле устанавливаем на крыло.Схема подключения реле следующая: 86 — красный который раньше шел на стартер, 85 — черный масса (у меня был синий) 87 — Наш силовой провод который мы только что вставили в БП (в моем случае желтый) 30 — Красный провод который идет на стартер. К стати у Вас как и у меня этот провод имеет фишку в районе штанов. Поэтому смело ее отключаете. Маму сразу втыкаете на контакт 86 нашего реле, а папу которая со стороны стартера отрезаете, обжимаете на маму и подключаете к контакту 30 реле. Вот и вся переделка. Не скажу что у меня машина плохо заводилась раньше, но то как заводится сейчас однозначно лучше. Кто подписан на канал уже видели видео «похолодало :-(» автомобиль даже холодный успевает завестись просто от касания. А это не может не радовать. К кстати на схемах 2106, 2101 та же ситуация стартер работает через ключ зажигания. Схема соединений стартера ваз 2106: 1 – стартер; 2 – генератор; 3 – аккумуляторная батарея; 4 – втягивающая обмотка тягового реле; 5 – выключатель зажигания; 6 – удерживающая обмотка тягового реле Схема соединений стартера ваз 2101: 1 – стартер; 2 – удерживающая обмотка тягового реле; 3 – выключатель зажигания; 4 – генератор; 5 – монтажный блок; 6 – втягивающая обмотка тягового реле; 7 – аккумуляторная батарея Решать конечно Вам. Но я рекомендую переделать если даже АвтоВАЗ решил это изменить еще в конце 80-х 😉 Теперь о самой кнопке. Вернее о обнаруженном. приколе Особенно для тех кто на R-fid метку смотрит как на систему безопасности =). Если снять клемму аккумулятора то кнопка на охрану не стает ;-). Так как всем этим управляет микроконтроллер (PIC16F628A) — то для де активации кнопки микроконтроллер нужен сигнал от него же по таймеру 30 с. Если вы заглушили машину и отключили массу то сигнала не будет =), приехали отключили массу. Пришли через 5 часов, включили массу завелись, приехали отключили массу — сигнала от контроллера нет. А R-fid метку положите дома чтобы не потерять не дай Бог. У кого как и у меня метка — спите спокойно. А кто только думает о кнопке присмотритесь к более дешевой версии но с авто запуском уже. P/S. Не пинайте меня сильно =). Лучше когда Вы знаете об этом и можете предупредить чем жить в неведении 😉 www.drive2.ru Как устроен автомобильный стартер, принципы работы Большинство водителей очень быстро переходят от желания просто ездить к желанию проводить самостоятельно некоторые ремонтные работы своего авто. Для того чтобы совершенствовать свой автомобиль нужно знать принцип его работы и внутренне устройство. А приступить к изучению лучше с самого начала, то есть со стартера автомобиля – то, без чего движение ТС изначально невозможно. Стартер, его назначение Стартер – это устройство относительно маленьких размеров, которое, в силу своей конструкции, преобразовывает электрический поток энергии в механический. Из самого названия следует, что служит деталь для запуска двигателя. Визуально, стартер – это небольшой мотор постоянного тока, который имеет механический привод. Он запускает первичное движение коленвала с частотой, необходимой для запуска ДВС и является обязательно составляющей электрического оборудования транспортного средства. Если разбирать структуру стартера более детально, то можно понять, что он выглядит как четырехполюсный двигатель. Питает такой мотор аккумулятор автомобиля – сразу после поворота ключа зажигания, на клемму реле поступает ток. Мощность у элемента бывает разная, но производители предусматривают для большинства бензиновых ДВС стартеры на 3кВт. Напряжение от АКБ автомобиля значительно усиливает работу электромотора. Поскольку, в идеале, стартер – единственный способ завести двигатель, автомобильные производители изобретают массу дополнительных функций и блокирующие механизмы для повышения безопасности при запуске двигателя и снижения риска угона. К примеру, некоторые модели автомобиля предусматривают запуск двигателя только при выжатом сцеплении. При АКПП включение стартера происходит, только если селектор находится в положении «parking». Виды стартеров Среди всего спектра автомобильных деталей выделяют только два типа стартеров двигателя: Без редуктора. Не имея редуктора, такие детали обладают возможностью прямого воздействия на шестерню. Кроме того, после момента получения тока на контроллер, стартер обеспечивает более быстрое зажигание, за счет мгновенной цепкости шестерни и маховика. Такие устройства имеют большое преимущество в виде простой конструкции, легкой возможности ремонта и очень низкой вероятности поломки из-за влияния электричества. Однако среди недостатков автомобилисты выделяют иногда перебойную работу в условиях низкой температуры. С редуктором. Казалось бы, после большого списка преимуществ безредукторного стартера, выбор можно остановить, но нет. Большинство специалистов настаивают на эксплуатации стартера с редуктором. За счет последнего эффективная работа возможна, даже если заряд АКБ на исходе. Сниженная потребность тока усиливается наличием постоянных магнитов. Подобный тандем снижает вероятность проблем с обмоткой практически к нулю. С другой стороны, продолжительная эксплуатация такого устройства чревата поломками основной шестерни. Хотя чаще к этому приводит производственный брак. Внутреннее устройство и особенности ДВС генерирует энергию для работы при помощи оборотов коленвала. Другие электрические системы транспортного средства работают от этой же энергии. Чтобы запустить ТС с неподвижной точки необходимо правильное взаимодействие электродвигателя и внешнего источника – аккумулятора. Общий тандем обеспечивается благодаря некоторым составляющим: Якорь. Имеет запрессованный сердечник и несколько коллекторных пластин. Основа изготовляется из легированной стали. Щетки и держатели. По ходу главного цикла, щетки способствую повышению мощности. В первую очередь, служат для подачи рабочего напряжения на набор пластин якоря. Реле. Главное назначение втягивающего реле – подача питания от зажигания и выталкивание обгонной муфты. Производители предусмотрели в структуре несколько силовых контактов и специфичную перемычку. Непосредственно электромотор. Включает несколько сердечников и обмотки возбуждения; имеет форму цилиндра. Бендикс и шестерня. Главный рабочий механизм стартера, который перенаправляет момент вращения на венец маховика ДВС через шестерню при помощи роликового механизма. После запуска система разрывает связь венца маховика и приводной шестерни, сохраняя работоспособность всего устройства. Подобным образом устроено большинство автомобильных стартеров, хотя могут быть некоторые отличия. В целом, если разобрать элемент, можно насчитать порядка 50 различных составляющих компонентов. Чаще всего отличия между разными устройствами заключаются в механизме рассоединения шестерен. В автомобилях с АКПП стартер может иметь несколько дополнительных обмоток, чтобы предотвратить запуск мотора при ходовой позиции селектора. Принцип работы автомобильного стартера Автомобильный стартер относится к ряду электромеханических приспособлений ТС. В основе лежит преобразование природы одной энергии в другую, и чтобы в итоге завести двигатель, происходят следующие процессы: Ток попадает на обмотку тягового реле после прохождения по реле стартера, исключительно после замыкания контакта замка зажигания. Якорь взаимодействует с бендиксом. Через втягивающее реле внутри мотора бендикс заставляет венец маховика и шестерню сцепиться. При достижении верхней точки, контакты взаимодействуют для передачи напряжения к обмотке стартера. Движение вала провоцирует запуск ДВС. В момент, когда скорости маховика и вала отличаются в положительную сторону, зацепление прекращается и бендикс возвращается в стартовую позицию за счет пружины. Подача энергии прекращается при повороте ключа. С виду может показаться, что механизм работы стартера достаточно запутан, но это чувство преследует водителя до первого самостоятельного ремонта элемента. Возможные проблемы стартера Естественно, что на стартер приходится гораздо меньше нагрузки, чем на многие другие узлы транспортного средства, но даже при лояльных нагрузках полностью исключить вероятность поломки невозможно. Стартер «отказывается» запускаться. Причин для такого поведения устройства может быть несколько, и все они напрямую связаны с внутренней конструкцией элемента – неисправности реле, нарушение контактов или обмотки. Медленное движение коленвала. Возможной основой для замедленного вращения вала может стать повышенная вязкость масла, снижение заряда внешнего источника питания или окислением контактов проводов. Вращение якоря не приводит в движение коленчатый вал. Скорее всего, подобная неприятность возникает из-за буксировки муфты свободного хода привода или помехи в передвижении элемента по винтовой нарезке вала. Скрежет шестерни. За нехарактерным поведением шестерен стоит неправильно отстроенное замыкание контактов или задиры на зубчиках венца маховика ДВС. Маловероятной, но все-таки причиной, может быть ослабление пружины привода. Излишне продолжительная работа стартера. Специалисты считают, что причина кроется в заедании замка зажигания или обмотки в структуре стартера, неправильная работа контактов. Усиление шума. Нехарактерные громкие звуки появляются по причине ослабевания креплений деталей стартера или из-за медленного выхода шестерни из зацепления. Проблем в работе стартера лучше не допускать. Естественно, что практически любую его поломку можно компенсировать грамотным ремонтом, но правильнее будет приобрести новое исправное устройство, не стараясь при этом сэкономить на стоимости элемента. Чтобы разбираться в пусковой системе автомобиля, необходимо не только знать устройство стартера, но и разбираться в его технических характеристиках: напряжение, мощность, потенциальная скорость движения вала, величина крутящего момента и необходимый ток. Естественно, что любые знания лучше закрепить практикой. Для начала можно ознакомиться с некоторыми видео в сети: Вконтакте Facebook Twitter Google+ Одноклассники Мой мир pricurivatel.ru Схема подключения стартера автомобиля — Меандр — занимательная электроника От времени создания автомобиля, а точнее внедрения в него стартера, до наших дней прошло немало времени, но схема сохранилась практически неизменной. Первая схема подключения стартера выгледила примерно как показано на рисунке ниже, сейчас она немного изменилась, в чем расскажу ниже. Плюс аккумулятора (1) соединяется толстым проводом с клемой стартера (3). Ток стартера при пуске может достигать сотни ампер. Далее плюс, через генератор (2), подается на замок зажигания(5). После замыкания контактов замка зажигания запитывается катушка промежуточного реле (4), которая замыкает свои контакты. Один из контактов реле подключен к плюсовому проводу, следовательно после их замыкания запитются обмотки втягивающего реле. Как работает стартер и втягивающее реле рассмотрим в другой статье. Такие схемы применялись в автомобилях совецкого производства, иномарки если их и применяли отошли они от таких схем очень быстро. Первые стартера были масивными и имели малый КПД. Следовательно для цепей управления требовались то же не малые токи. Для пропускания этих токов и применяется промежуточное реле. Современные стартера имеют меньшую мощность. Достигли этого путем применения постоянных магнитов на полюсах статора и установкой понижающего редустора у некоторых моделей. Это позволило избавиться от промежуточного реле и подать напряжение от замка зажигания прямо на обмотки втягивающего реле. meandr.org Принцип работы и устройство автомобильного стартера Автор Павел Александрович Белоусов На чтение 6 мин. Просмотров 21 Для запуска двигателя внутреннего сгорания необходимо, чтобы в нем воспламенилась воздушно топливная смесь. Чтобы сделать это, требуется раскрутить коленвал до минимальных необходимых для нормальной работы оборотов, от чего в цилиндрах начинаются рабочие процессы, в соответствии с тактами работы ДВС. Провернуть коленчатый вал при запуске двигателя поможет электромеханическое устройство, которое и называется стартер. Устройство стартера Конструктивно стартер представляет собой электродвигатель и предназначен для преобразования электрической в механическую энергию. Принцип его работы состоит в том, что по закону Ампера рамка с током, находящаяся в постоянном магнитном поле, начинает вращаться. Рассмотрим основные узлы стартера. Корпус со стальным сердечником (башмаком), с проводящей обмоткой. В корпус устанавливается и укрепляется болтами четыре сердечника. Получается обмотка статора, которую еще называют обмоткой возбуждения. Вход на обмотку подается со стороны корпуса, а выход на две щетки медно-графитового типа. В результате получается стандартный электромагнит. Конструкция стартера в современных автомобилях проще – здесь сердечники заменяются постоянными магнитами, что позволяет делать устройства компактнее. Якорь – стальной вал, на который набирается сердечник. Он делается из тонких листов специальной электротехнической стали, чтобы исключить влияние вихревых токов. В пазах сердечника размещаются проводящие рамки, выводящиеся на коллектор из меди. На него выходят щетки обмотки статора с положительным зарядом и отрицательные щетки, выведенные на массу устройства. Задняя крышка имеет специальные щеткодержатели, которые удерживают щетки на месте и подпружинивают их для улучшения качества контакта с коллектором. В центре установлена опорная втулка для упора якоря. Работа электродвигателя стартера Принцип работы стартера практически не отличается от электродвигателя. От плюсовой клеммы аккумулятора ток подается на входной контакт, переходя на обмотку стартера или возбуждения и на положительные медно-графитовые щетки, контактирующие с коллектором. Оттуда он переходит в проводящие рамки якоря, отрицательные щетки массы и отрицательную клемму аккумулятора. При взаимодействии магнитных полей статора и якоря последний начинает вращаться, превращая электрическую энергию в механическую. Это требуется, чтобы заставить вращаться коленчатый вал двигателя внутреннего сгорания. На современных устройствах ток не нужно подавать на обмотку возбуждения, поскольку она заменена постоянными магнитами. От аккумулятора он направляется непосредственно на положительные щетки, от которых, через коллектор ток перетекает на обмотку якоря. Нужно учитывать, что по плюсовому проводу проходит ток до 400 А, поэтому его материал и сечение должны соответствовать этому параметру. Как стартер запускает двигатель Единственное назначение стартера – запуск двигателя автомобиля, поэтому  в нем есть специальные соединительные устройства, которые передают ему выработанную механическую энергию. Для этого на якоре делаются шлицы, на которые устанавливается направляющая и бендикс. Он представляет собой специальную конструкцию, которая должна вращаться с определенной скоростью, передавая вращение вала якоря на шестерню. При этом бендикс поступательно перемещается по валу якоря, при этом вращаясь вместе с ним.  Для перемещения бендикса служит вилка, вставленная в пазы направляющей. Она может перемещаться относительно оси крепления, подавая бендикс вперед или назад, в зависимости от того, работает стартер или нет. Вилка приводится в движение сердечником, соединенным с реле или электромагнитом.   Принцип работы реле стартера прост: его контакты выводятся на замок зажигания и аккумулятор, при включении зажигания, ток приходит на катушку реле, она примагничивает сердечник, который выдвигает вилку вперед. Одновременно намагниченное реле замыкает силовой провод аккумулятора и стартера при помощи медного пятака. При размыкании цепи зажигания, катушка перестает притягивать сердечник, который под воздействием пружинок возвращается на исходную позицию. Якорь начинает вращаться в тот момент, когда бендикс подается вперед, при размыкании контакта – стартер перестает вращаться, а бендикс подается назад. Вся эта конструкция закрывается корпусом и называется втягивающее реле стартера. Стартер устанавливают непосредственно возле маховика двигателя, который жестко крепится на коленчатый вал. На боковой части диска маховика установлен зубчатый венец, который подходит шестерне стартера. При повороте ключа зажигания в положение запуска двигателя втягивающее реле вставляет шестерню бендикса в зубчатый венец маховика, после чего замыкается контакт на электродвигатель. Вал якоря начинает вращаться, усилие передается на маховик и коленчатый вал, в результате чего заводится двигатель. После запуска двигателя контакт ключа зажигания размыкается, все детали возвращаются в первоначальное положение. Стартер при этом останавливается, а двигатель продолжает работать. Особенности конструкции Устройство и работа стартера на постоянных магнитах отличается более сложной системой передачи усилия на вал, который приводит в движение бендикс. Для этого используется планетарная передача, которая крепится на более короткую часть вала, жестко связанную с якорем. Вал бендикса вращается при этом на водиле, связанном с планетарными шестернями или сателлитами главной шестерни вала якоря. Так работают так называемые редукторные стартеры. Бендикс тоже имеет свое устройство и часто называется обгонная муфта или муфта свободного хода. Проблема состоит в том, что его шестерня должна заставить маховик вращаться с частотой не меньше 100 оборотов в минуту. При этом сама она вращается с частотой 1000 оборотов в минуту. В момент, когда двигатель заводится, его коленвал начинает вращаться с большой частотой, около 1000 оборотов и если шестерня бендикса остается в зацеплении, она будет вращаться 10000 оборотов в минуту, в результате чего стартер выйдет из строя. Чтобы этого не произошло, в бендиксе предусмотрен специальный механизм, препятствующий передаче вращения от маховика на вал якоря. Основные неисправности Несмотря на то что устройство стартера достаточно простое, периодически возникают проблемы, о которых лучше знать заранее. Часто случается так, что от корпуса отстают и падают магниты. Данная неисправность легко устраняется, достаточно приклеить их обратно, что можно сделать даже самостоятельно. Со временем изнашиваются опорные втулки, на них упирается якорь, который начинает вибрировать и биться,  ухудшая контакт щеток и коллектора. Это приводит к нестабильной работе стартера, искрению, выгоранию щеток. Нужно проточить коллектор, заменить щетки и втулки. Еще одна часто встречающаяся проблема – износ роликов бендикса. В этом случае вал якоря просто не проворачивает шестерню, а она не крутит маховик. Чтобы решить проблему, требуется заменить бендикс. Но чаще всего выходит из строя втягивающее реле. Например, когда залипает пятак, который под воздействием высокого тока приваривается к контактам. Тогда при выключении зажигания, якорь стартера продолжает вращаться, поскольку основной контакт не разомкнут. Чтобы устранить проблему, нужно просто снять минусовую клемму аккумулятора, затем достаточно просто почистить пятак, но иногда нужно менять все втягивающее реле. topmekhanik.ru схема, принцип работы и виды — DRIVE2 Стартер и его функции Автомобильный стартер представляет собой маленький 4-х полосный электродвигатель, который обеспечивает первичное вращение коленчатого вала. Это необходимо для того, чтобы обеспечить необходимую частоту его вращения для запуска двигателя внутреннего сгорания. Как правило, для запуска бензинового двигателя среднего объёма цилиндров необходимо иметь стартер, который обладает в среднем 3 кВт энергии. Стартер является двигателем постоянного тока и питает энергию от аккумуляторной батареи. Забирая напряжения от аккумулятора, электродвигатель увеличивает свою мощность с помощью 4 щёток, которые являются неотъемлемой частью любого автомобильного стартера. Виды стартеров Среди большого количества подобных электромагнитных двигателей различают всего 2 основных вида: стартеры с редуктором и без него. С редуктором Многие специалисты советуют использовать стартер с редуктором. Это обусловлено тем, что подобное устройство обладает сниженной потребностью тока для эффективной работы. Такие устройства будут обеспечивать кручение коленчатого вала даже при низком заряде аккумулятора. Также одним из самых важных плюсов такого устройства является наличие постоянных магнитов, которые сводят проблемы с обмоткой статора к минимуму. С другой стороны при длительном использовании такого устройства есть вероятность поломки вращающей шестерни. Но к этому, как правило, приводит заводской брак или попросту некачественное производство. Без редуктора Стартеры, которые не имеют устройство редуктора обладают непосредственно прямым действием на вращение шестерни. В данной ситуации владельцы автомобилей, которые имеют без редукторные стартеры выигрывают в то, что такие устройства имеют более простую конструкцию и легко поддаются ремонту (читайте про ремонт стартера своими руками). Также стоит отметить, что после подачи тока на электромагнитный включатель происходит моментальное сцепление шестерни с маховиком. Это позволяет обеспечить весьма быстрое зажигание. Стоит отметить тот факт, что подобные стартеры обладают высокой выносливостью, а вероятность поломки из-за воздействия электричества сведена к минимуму. Но устройства без редуктора имеют вероятность плохой работы при низких температурах. Принципы работы стартера с редуктором При подачи тока от аккумуляторной батареи автомобиля, приводимого с помощью замыкания зажигания, на редукторный стартер происходит процесс подачи тока на якорь стартера через редуктор, который увеличивает мощность проходящего напряжения в разы. Далее происходит передача крутящего момента с якоря на шестерню. Всё это также происходит при помощи редуктора, который наделён постоянно работающими магнитами, а специальные щётки, которые способны вырабатывать большее сопротивление чем щётки обычного стартера позволяют обеспечить его постоянную и эффективную работу. Схема стартера ВАЗ 2110 (5702.3708) 1 – вал привода; 20 – контактные болты; 2 – втулка передней крышки; 21 – вывод «положительных» щеток; 3 – ограничительное кольцо; 22 – скоба; 4 – шестерня с внутренним кольцом обгонной муфты; 23 – щеткодержатель; 5 – ролик обгонной муфты; 24 – «положительная» щетка; 6 – опора вала привода с вкладышем; 25 – вал якоря; 7 – ось планетарной шестерни; 26 – стяжная шпилька; 8 – прокладка; 27 – задняя крышка с втулкой; 9 – кронштейн рычага; 28 – коллектор; 10 – рычаг привода; 29 – корпус; 11 – передняя крышка; 30 – постоянный магнит; 12 – якорь реле; 31 – сердечник якоря; 13 – удерживающая обмотка; 32 – опора вала якоря с вкладышем; 14 – втягивающая обмотка; 33 – планетарная шестерня; 15 – тяговое реле; 34 – центральная (ведущая) шестерня; 16 – шток тягового реле; 35 – водило; 17 – сердечник тягового реле; 36 – шестерня с внутренними зубьями; 18 – контактная пластина; 37 – кольцо отводки; 19 – крышка тягового реле; 38 – ступица с наружным кольцом обгонной муфты. www.drive2.ru Устройство и схемы включения стартера Категория:    1Отечественные автомобили Публикация:    Устройство и схемы включения стартера Читать далее: Устройство и схемы включения стартера Стартер состоит из корпуса, якоря, крышек (со стороны привода) и (со стороны коллектора), привода стартера, включающего муфту свободного хода, шестерню и поводковую муфту. На корпусе стартера укреплено тяговое реле. Корпус стартера изготовляют из стали. Он может быть сварным или выполненным из цельнотянутой трубы. Полюса получают горячей штамповкой из стали. Крышка отливается из чугуна или алюминиевого сплава. Крышка штампуется из листовой стали или отливается из цинкового или алюминиевого сплава. На задней крышке укреплены щеткодержатели коробчатого типа. На стартерах большой мощности применяют щеткодержатели, в которых устанавливают по две щетки в один ряд. Вал якоря вращается в трех подшипниках (втулках из пористой графитовой бронзы или металлокерамики). Втулки перед сборкой стартера смазываются маслом. Рекламные предложения на основе ваших интересов: Обмотка возбуждения изготовляется из медной шины с небольшим числом витков. В небольших стартерах обмотки возбуждения включаются последовательно, в стартерах средней и большой мощности — параллельно-последовательно. В этом случае сопротивление четырех катушек (на четырех полюсах) будет равно сопротивлению одной катушки. Якорь стартера набран из пластин электротехнической стали с целью снижения его нагрева вихревыми токами. При пуске двигателя якорь тягового реле, втягиваясь магнитным полем обмотки, перемещает рычаг и связанную с ним муфту привода. При этом шестерня стартера входит в зацепление с венцом маховика двигателя. Подвижный контакт тягового реле замыкает цепь аккумуляторная батарея— стартер, и якорь стартера начинает вращаться. Если шестерня не вошла в зацепление с венцом маховика (так называемое «утыкание» шестерни стартера в зубцы венца маховика), то рычаг все равно будет перемещаться, сжимая пружину. Как только якорь начнет вращаться, шестерня повернется и под действием пружины ее зубья войдут во впадины между зубьями венца маховика. Рис. 1. Стартер СТ130-А1: 1 — контакты тягового репе, 2 — контакт замыкания добавочного резистора катушки зажигания, 3 — обмотка тягового реле, 4 — якорь тягового реле, 5 — регулировочный винт-тяга, 6 — защитный кожух рычага, 7 — рычаг, 8 — винт регулировки хода шестерни, 9 — крышка стартера со стороны привода, 10 — упорное кольцо, И — шестерня привода, 12 — муфта свободного хода, 13 — пружина, 14 — поводковая муфта привода, 15 — корпус стартера, 16 — якорь стартера, 17 — защитная лента, 18 — коллектор, 19 — крышка стартера со стороны коллектора, 20 — обмотка возбуждения, 21 — полюс, 22 — стяжная шпилька, 23 — щеткодержатель, 24 — пружина щеткодержателя, 25 — провод щетки, 26—стяжной винт защитной ленты, 27 — щетка В случае, если двигатель завелся, а шестерня привода не вышла из зацепления с венцом маховика, срабатывает муфта свободного хода, и вращение от маховика двигателя не передается на якорь, что предохраняет его от «разноса». Муфта свободного хода роликового типа может перемещаться по спиральным шлицам вала стартера. На втулке, имеющей внутренние шлицы, укреплена обойма. В ней имеются четыре клиновидные паза, в которых установлены ролики, ролики отжимаются в сторону узкой части паза толкателем с пружиной. Шестерня выполнена заодно со ступицей. При включении стартера крутящий момент от втулки передается ропиками на ступицу шестерни. В этом случае ролики заклинены между ступицей шестерни и обоймой. Как только двигатель будет запущен, ступица шестерни станет ведомой (ведущим будет зубчатый венец маховика), ролики раскпиниваются и муфта начинает пробуксовывать. В стартерах большой мощности муфты свободного хода не применяют, так как в этих условиях они работают ненадежно. На рис. 3 изображен механизм привода стартеров дизельных двигателей. На спиральных шлицах вала установлены гайка и шестерня. Гайка двумя внешними выступами входит в продольные пазы хвостовика шестерни. Между гайкой и хвостовиком шестерни помещена пружина. На валу якоря свободно посажен стакан, в котором имеется спиральный паз. На опорной втулке стакана размещены буферная пружина и шайба. Рис. 2. Муфта свободного хода: а — конструкция муфты, 6 — ролик заклинен, муфта передает момент, в — ролик вращается, муфта пробуксовывает; 1—втулка привода, 2, 6—замочные кольца, 3 — опорное кольцо, 4 — пружина, 5 — поводковая муфта, 7 — буферная пружина, 8 — обойма, 9 — кожух, 10 — ролик, 11 — ступица шестерни, 12 — шестерня, 13 — толкатель, 14 — пружина толкателя Рис. 3. Механизм привода стартеров дизельных двигателей: 1 — вал якоря, 2 — стакан, 3 — рычаг, 4 — буферная пружина, 5 — шайба, 6 — гайка, 7 — пружина, 8 — шестерня, 9 — упорное кольцо, 10 — спиральный паз Ход шестерни на валу ограничивает упорное кольцо. При включении стартера тяговое реле, действуя на рычаг, перемещает стакан вправо. При этом опорная втулка стакана нажимает, на ведущую гайку и перемещает ее вместе с шестерней до упорного кольца. Если происходит «утыкание» зубьев шестерни и венца маховика, то ведущая гайка сжимает пружину и поворачивает шестерню, так как шлицевые пазы в шестерне шире шлицев вала. В первый момент пуска двигателя стакан повертывается благодаря трению и по спиральному пазу отводится назад в исходное положение, освобождая место для отхода шестерни. Как только двигатель будет запущен, венец маховика начнет вращать шестерню стартера и она, перемещаясь по спиральным шлицам, отойдет в первоначальное положение. При наличии на нем тягового реле стартер включается подключением обмоток тягового реле к аккумуляторной батарее. Это подключение на, автомобилях с дизельными двигателями осуществляют при помощи выключателя стартера, контакты которого рассчитаны на ток, потребляемый тяговым реле. На автомобилях с карбюраторными двигателями, у которых мощность стартера значительно ниже, тяговое реле включается через выключатель зажигания. Однако контакты выключателя зажигания не рассчитаны на силу тока, потребляемую тяговым реле в момент включения (30—40 А), поэтому приходится ставить реле стартера, контакты которого включают обмотки тягового реле, а обмотки реле стартера включаются через выключатель зажигания. На рис. 4, а, 6 приведены электрические схемы включения стартера СТ130-А1 на автомобиле ЗИЛ-130, когда система электрооборудования имеет генератор постоянного и переменного тока. Если система электрооборудования имеет генератор постоянного тока, то обмотка реле стартера (PC) включается в цепь через якорь генератора. В этом случае обмотка реле стартера находится под разностью напряжений батареи и э. д. с. генератора. Такое включение обмотки реле стартера обеспечивает автоматическое отключение стартера, как только двигатель завелся, и невозможность его включения при работающем двигателе. В системах электрооборудования с генератором переменного тока такую схему включения реле стартера осуществить нельзя, поэтому блокировка в этой схеме отсутствует. Блокировка стартера в этом случае может быть осуществлена при помощи .специального реле блокировки (автомобиль «Запорожец»)ю Рис. 4. Электрические схемы включения стартера СТ130-А1: а—в схеме электрооборудования с генератором постоянного тока Г130, б— в схеме электрооборудования с генератором переменного тока Г250-И1 При повороте вправо ключа в выключателе ВЗ появляется ток в обмотке реле стартера и замыкаются его контакты PC, включая ток в обмотки тягового реле ТР. Сердечник тягового реле перемещается и замыкает его главные контакты, включая стартер. Одновременно замыкаются дополнительные контакты тягового реле, шунтирующие добавочное сопротивление Яд катушки зажигания. Главные контакты тягового реле, замыкаясь, шунтируют втягивающую обмотку ВО реле, чем значительно снижается ток, потребляемый тяговым реле, так как якорь реле удерживается только удерживающей обмоткой УО. Если в схеме с генератором переменного тока отсутствует блокировка стартера, необходимо сразу после запуска двигателя отпустить ключ выключателя зажигания, чтобы быстрее вывести шестерню стартера из зацепления с венцом маховика. Рекламные предложения: Читать далее: Приборы освещения и сигнализации Категория: — 1Отечественные автомобили Главная → Справочник → Статьи → Форум stroy-technics.ru

Устройство и схемы включения стартера

Категория:

   1Отечественные автомобили

Публикация:

   Устройство и схемы включения стартера

Читать далее:

Устройство и схемы включения стартера

Стартер состоит из корпуса, якоря, крышек (со стороны привода) и (со стороны коллектора), привода стартера, включающего муфту свободного хода, шестерню и поводковую муфту. На корпусе стартера укреплено тяговое реле.

Корпус стартера изготовляют из стали. Он может быть сварным или выполненным из цельнотянутой трубы. Полюса получают горячей штамповкой из стали. Крышка отливается из чугуна или алюминиевого сплава. Крышка штампуется из листовой стали или отливается из цинкового или алюминиевого сплава. На задней крышке укреплены щеткодержатели коробчатого типа. На стартерах большой мощности применяют щеткодержатели, в которых устанавливают по две щетки в один ряд.

Вал якоря вращается в трех подшипниках (втулках из пористой графитовой бронзы или металлокерамики). Втулки перед сборкой стартера смазываются маслом.

Рекламные предложения на основе ваших интересов:

Обмотка возбуждения изготовляется из медной шины с небольшим числом витков. В небольших стартерах обмотки возбуждения включаются последовательно, в стартерах средней и большой мощности — параллельно-последовательно. В этом случае сопротивление четырех катушек (на четырех полюсах) будет равно сопротивлению одной катушки. Якорь стартера набран из пластин электротехнической стали с целью снижения его нагрева вихревыми токами.

При пуске двигателя якорь тягового реле, втягиваясь магнитным полем обмотки, перемещает рычаг и связанную с ним муфту привода. При этом шестерня стартера входит в зацепление с венцом маховика двигателя. Подвижный контакт тягового реле замыкает цепь аккумуляторная батарея— стартер, и якорь стартера начинает вращаться. Если шестерня не вошла в зацепление с венцом маховика (так называемое «утыкание» шестерни стартера в зубцы венца маховика), то рычаг все равно будет перемещаться, сжимая пружину. Как только якорь начнет вращаться, шестерня повернется и под действием пружины ее зубья войдут во впадины между зубьями венца маховика.

Рис. 1. Стартер СТ130-А1: 1 — контакты тягового репе, 2 — контакт замыкания добавочного резистора катушки зажигания, 3 — обмотка тягового реле, 4 — якорь тягового реле, 5 — регулировочный винт-тяга, 6 — защитный кожух рычага, 7 — рычаг, 8 — винт регулировки хода шестерни, 9 — крышка стартера со стороны привода, 10 — упорное кольцо, И — шестерня привода, 12 — муфта свободного хода, 13 — пружина, 14 — поводковая муфта привода, 15 — корпус стартера, 16 — якорь стартера, 17 — защитная лента, 18 — коллектор, 19 — крышка стартера со стороны коллектора, 20 — обмотка возбуждения, 21 — полюс, 22 — стяжная шпилька, 23 — щеткодержатель, 24 — пружина щеткодержателя, 25 — провод щетки, 26—стяжной винт защитной ленты, 27 — щетка

В случае, если двигатель завелся, а шестерня привода не вышла из зацепления с венцом маховика, срабатывает муфта свободного хода, и вращение от маховика двигателя не передается на якорь, что предохраняет его от «разноса».

Муфта свободного хода роликового типа может перемещаться по спиральным шлицам вала стартера. На втулке, имеющей внутренние шлицы, укреплена обойма. В ней имеются четыре

клиновидные паза, в которых установлены ролики, ролики отжимаются в сторону узкой части паза толкателем с пружиной. Шестерня выполнена заодно со ступицей.

При включении стартера крутящий момент от втулки передается ропиками на ступицу шестерни. В этом случае ролики заклинены между ступицей шестерни и обоймой. Как только двигатель будет запущен, ступица шестерни станет ведомой (ведущим будет зубчатый венец маховика), ролики раскпиниваются и муфта начинает пробуксовывать.

В стартерах большой мощности муфты свободного хода не применяют, так как в этих условиях они работают ненадежно. На рис. 3 изображен механизм привода стартеров дизельных двигателей. На спиральных шлицах вала установлены гайка и шестерня. Гайка двумя внешними выступами входит в продольные пазы хвостовика шестерни. Между гайкой и хвостовиком шестерни помещена пружина. На валу якоря свободно посажен стакан, в котором имеется спиральный паз. На опорной втулке стакана размещены буферная пружина и шайба.

Рис. 2. Муфта свободного хода: а — конструкция муфты, 6 — ролик заклинен, муфта передает момент, в — ролик вращается, муфта пробуксовывает; 1—втулка привода, 2, 6—замочные кольца, 3 — опорное кольцо, 4 — пружина, 5 — поводковая муфта, 7 — буферная пружина, 8 — обойма, 9 — кожух, 10 — ролик, 11 — ступица шестерни, 12 — шестерня, 13 — толкатель, 14 — пружина толкателя

Рис. 3. Механизм привода стартеров дизельных двигателей: 1 — вал якоря, 2 — стакан, 3 — рычаг, 4 — буферная пружина, 5 — шайба, 6 — гайка, 7 — пружина, 8 — шестерня, 9 — упорное кольцо, 10 — спиральный паз

Ход шестерни на валу ограничивает упорное кольцо. При включении стартера тяговое реле, действуя на рычаг, перемещает стакан вправо. При этом опорная втулка стакана нажимает, на ведущую гайку и перемещает ее вместе с шестерней до упорного кольца. Если происходит «утыкание» зубьев шестерни и венца маховика, то ведущая гайка сжимает пружину и поворачивает шестерню, так как шлицевые пазы в шестерне шире шлицев вала.

В первый момент пуска двигателя стакан повертывается благодаря трению и по спиральному пазу отводится назад в исходное положение, освобождая место для отхода шестерни. Как только двигатель будет запущен, венец маховика начнет вращать шестерню стартера и она, перемещаясь по спиральным шлицам, отойдет в первоначальное положение.

При наличии на нем тягового реле стартер включается подключением обмоток тягового реле к аккумуляторной батарее. Это подключение на, автомобилях с дизельными двигателями осуществляют при помощи выключателя стартера, контакты которого рассчитаны на ток, потребляемый тяговым реле. На автомобилях с карбюраторными двигателями, у которых мощность стартера значительно ниже, тяговое реле включается через выключатель зажигания. Однако контакты выключателя зажигания не рассчитаны на силу тока, потребляемую тяговым реле в момент включения (30—40 А), поэтому приходится ставить реле стартера, контакты которого включают обмотки тягового реле, а обмотки реле стартера включаются через выключатель зажигания.

На рис. 4, а, 6 приведены электрические схемы включения стартера СТ130-А1 на автомобиле ЗИЛ-130, когда система электрооборудования имеет генератор постоянного и переменного тока. Если система электрооборудования имеет генератор постоянного тока, то обмотка реле стартера (PC) включается в цепь через якорь генератора. В этом случае обмотка реле стартера находится под разностью напряжений батареи и э. д. с. генератора. Такое включение обмотки реле стартера обеспечивает автоматическое отключение стартера, как только двигатель завелся, и невозможность его включения при работающем двигателе.

В системах электрооборудования с генератором переменного тока такую схему включения реле стартера осуществить нельзя, поэтому блокировка в этой схеме отсутствует. Блокировка стартера в этом случае может быть осуществлена при помощи .специального реле блокировки (автомобиль «Запорожец»)ю

Рис. 4. Электрические схемы включения стартера СТ130-А1: а—в схеме электрооборудования с генератором постоянного тока Г130, б— в схеме электрооборудования с генератором переменного тока Г250-И1

При повороте вправо ключа в выключателе ВЗ появляется ток в обмотке реле стартера и замыкаются его контакты PC, включая ток в обмотки тягового реле ТР. Сердечник тягового реле перемещается и замыкает его главные контакты, включая стартер. Одновременно замыкаются дополнительные контакты тягового реле, шунтирующие добавочное сопротивление Яд катушки зажигания.

Главные контакты тягового реле, замыкаясь, шунтируют втягивающую обмотку ВО реле, чем значительно снижается ток, потребляемый тяговым реле, так как якорь реле удерживается только удерживающей обмоткой УО. Если в схеме с генератором переменного тока отсутствует блокировка стартера, необходимо сразу после запуска двигателя отпустить ключ выключателя зажигания, чтобы быстрее вывести шестерню стартера из зацепления с венцом маховика.

Рекламные предложения:

Читать далее: Приборы освещения и сигнализации

Категория: — 1Отечественные автомобили

Главная → Справочник → Статьи → Форум

Автомобильный стартер: устройство и принцип действия

Для того, чтобы запустить двигатель автомобиля, необходимо создать все условия, для возгорания топливной смеси. Значимым условием является минимальное вращение коленчатого вала. Для этого задействуется сторонний источник, в виде специального узла электромотора, именуемого «стартер». Управление стартером с точки зрения механики, осуществляется при помощи втягивающего реле. Таким образом, реле выполняет две основные функции: замыкает цепь для подачи электрического тока на обмотки электродвигателя и осуществляет зацепление шестерней узла с маховиком. Конструкция втягивающего реле выполнена из двух основных элементов: якоря и обмотки. Якорь имеет непосредственное соединение с механизмом запуска. Механизм исполнения, применяемый в стартерах автомобиля – носит название бендикс. Его основа представляет собой шестерню привода, которая передает вращающее усилие от электродвигателя к маховику. Классический вариант ее расположения на валу, соединение подвижное шлицевое. Обратная передача усилий блокируется при помощи обгонной муфты. После того, как двигатель запущен – вращение коленчатого вала в значительной степени превосходят те, что передает стартер. Если водитель не реагирует вовремя, чтобы отключить стартер, обратное усилие может вывести стартер из строя. Чтобы избежать подобных неприятностей, используется обгонная муфта. Если обороты вала превышают обороты ротора, то связь между ротором и бендиксом разрывается. Подключение стартера к бортовой сети автомобиля выполняется двумя цепями. Одна непосредственно от аккумуляторной батареи с помощью медного провода с широким сечением. Это необходимо из-за большой мощности стартера. Включение этой цепи осуществляется втягивающим реле, в результате самопроизвольная подача электрического тока на двигатель статора исключена. Вторая электрическая цепь питает втягивающее реле. Потребление электроэнергии в ней минимальное, поэтому достаточно обычных проводов. Разрыв цепи осуществляется в контактной группе замка зажигания. Каждая из цепей взаимосвязаны, при срабатывании первой, замыкается вторая цепь при помощи реле.

Принцип работы стартера Поворачивая ключ в замке зажигания, напряжение подается на втягивающее реле, в нем возникает магнитное поле, которое воздействует на якорь. Он втягивается внутрь и двигает за собой бендикс по валу ротора. Шестеренка соединяется с зубчиками маховика. В функции втягивающего реле входит и размыкание первой цепи на электродвигатель. На внешней стороне двигателя располагаются два контакта для силовых кабелей. Когда напряжение подается на реле, якорь замыкает на пятаках и ток идет на двигатель. После того, как двигатель запущен, обгонная муфта разъединяет бендикс и вал. Вышеописанная схема работы стартера подразумевает непосредственную связь вала ротора и бендикса. Этот механизм считается устаревшим, так как электродвигатель должен быть значительных размеров, чтобы обеспечить достаточное усилие и передать его на вал двигателя. Современной считается схема, в которой присутствует редуктор. Он обеспечивает передаточное соотношение. За счет высокой скорости вращение удается достичь высокого тягового усилия. Отпадает необходимость в больших электродвигателях с низкими оборотами.

Планетарный редуктор стартера   Наибольшее распространение в современных автомобилях получили редукторы планетарного типа. Конструкция такого устройства отличается компактностью и высоким ресурсом долговечности. Отличие от обычного редуктора заключается в наличие дополнительного вала, на нем устанавливается бендикс. Прямая связь между валом двигателя и ротором стартера отсутствует – она выполнена с помощью промежуточного звена – редуктора. Традиционный вариант редуктора планетарного типа выполнен из солнечной (ведущей) шестерни и венца с зубчиками, а также водила с сателлитами. Все элементы соединены в едином корпусе. Все вышеперечисленные компоненты ведомые. Ведущая шестерня установлена на основном валу ротора. Венец не двигается и жестко фиксирован в корпусе. Вращение редуктора осуществляется с водилом, где установлен вал бендикса. Существуют и стартеры редукторного типа, в которых задействована цилиндрическая передача, но их конструкция более сложная и они получили не такое большое распространение, как механизм с планетарной передачей.

Самые частые виды неисправностей стартера Все существующие поломки стартера автомобиля можно подразделить на два типа. Это механические неисправности и электрические. К первому типу относятся: Выгорание пятоков, износ и повреждение зубчиков на ведущей шестерне и износ подшипников, неисправности при движении якоря – его подклинивание, поломка обгонной муфты и клин бендикса. Устранение вышеуказанных проблем осуществляется с помощью полной заменой изношенных элементов или их восстановлением, если это возможно. Электрические неисправности в работе стартера считаются более серьезными, к ним относятся: износ контактных пластин коллектора и щеток; обрыв цепи в обмотке втягивающего реле или стартера; короткое замыкание в цепях обмотки. Замена щеток новыми не представляет серьезных сложностей,  в то время как неисправности в коллекторе – достаточно тяжелая поломка. Требуется полная замена пластин и их припаивание. Если возникает обрыв или замыкание в катушках обмоток, то с такой неисправностью под силу справиться только опытному мастеру. Чаще всего в таком случае быстрее и дешевле осуществить полную замену стартера новым. При возникновении неисправностей электрического типа в реле – ремонт не производится, устанавливается новое реле. Говоря о стартерах автомобиля редукторного типа, то слабым местом этого узла считается зубчатый венец. Все дело в том, что многие автопроизводители изготавливают его из пластика. Это влечет за собой снижение ресурса и последующей поломки. Ремонт стартера осуществляется путем полной замены венца, в ряде случаев, можно продлить срок службы этого узла, установив аналогичные запчасти из металла.

Cистема запуска двигателя. Стартер



Система запуска двигателя предназначена для создания первичного крутящего момента коленвала двигателя с оборотами, необходимыми для образования нужной степени сжатия, для воспламенения горючей смеси. Управление системой запуска может быть ручным, автоматическим и дистанционным.



Система пуска двигателя состоит из основных функциональных устройств:

1. Аккумуляторная батарея
2. Стартер
3. Механизмы управления запуска (замок зажигания, блок управления автоматическим пуском, система дистанционного управления)
4. Соединительные провода большого сечения (многопроволочные медные).

Предъявляемые требования к системе запуска:

• надежность работы стартера (отсутствие поломок в 45-50 тыс. км. пробега)
• возможность уверенного  запуска в условиях пониженных температур
• способность системы к многоразовым пускам в течение короткого времени.



Устройство стартера автомобиля

Основным узлом системы запуска двигателя является стартер. Представляет собой электродвигатель постоянного тока напряжением 12 вольт и, развивающий на холостом ходу примерно 5000 об\мин.

Стартер состоит из пяти основных элементов:

1. Корпус стартера выполнен из стали, имеет форму цилиндра. На внутреннюю стенку корпуса крепятся обмотки возбуждения (обычно четыре) совместно с сердечниками (полюсами). Крепеж происходит винтовым соединением. Винт закручивается в сердечник, который прижимает обмотку к стенке. Корпус имеет резьбовые технологические отверстия для крепления передней части, в которой происходит движение обгонной муфты.
2. Якорь стартера представляет собой ось из легированной стали, на которую запрессован сердечник якоря и коллекторные пластины. Сердечник имеет пазы для укладки обмоток якоря. Концы обмоток надежно крепятся к коллекторным пластинам. Коллекторные пластины расположены по кругу и жестко установлены на диэлектрической основе. Диаметр сердечника напрямую связан с внутренним диаметром корпуса (совместно с обмотками). Якорь крепится в передней крышке стартера и в задней крышке при помощи втулок, изготовленных из латуни, реже из меди. Втулки одновременно являются и подшипниками.
3. Втягивающее реле или тяговое реле устанавливается на корпус стартера. В корпусе тягового реле, в задней части находятся силовые контакты – «пятаки», и подвижный контакт-перемычка, выполненные из мягких металлов. «Пятаки» представляют собой обыкновенные болты, запрессованные в эбонитовую крышку тягового реле. При помощи гаек к ним крепятся силовые провода от аккумулятора и от плюсовых щеток стартера. Сердечник тягового реле соединяется, через подвижное «коромысло» с обгонной муфтой, в простонародье именуемой бендиксом.
4. Обгонная муфта (бендикс) крепится подвижно на вал якоря и представляет собой роликовый механизм, который связан с шестерней зацепления с венцом маховика. Конструкция собрана так, что при подаче крутящего момента на бендикс в одну сторону, ролики, находящиеся в сепараторе выходят из пазов сепаратора и жестко фиксируют шестерню к наружной обойме.  При вращении в противоположную сторону ролики западают в сепаратор, и шестерня вращается независимо от наружной обоймы.
5. Щеткодержатель элемент стартера, через который подается рабочее напряжение на медно-графитные щетки, а затем передается на коллекторные пластины якоря. Выполнен щеткодержатель в виде диэлектрической обоймы с металлическими вставками, внутри которых находятся щетки. Контакты щеток (мягкий многожильный провод) при помощи точечной сварки привариваются к полюсным пластинам. Полюсными пластинами обычно являются «хвосты» обмоток возбуждения.



Принцип работы пусковой системы и стартера

Этапы работы стартера следующие: стыковка с зубчатым венцом маховика, пуск стартера, расстыковка стартера.

На деле это выглядит следующим образом: при включении замка зажигания и повороте ключа в положение «запуск», по цепи «+» АКБ — замок зажигания — обмотка тягового реле — «+» выхода стартера — плюсовая щетка — обмотка якоря — минусовая щетка, срабатывает тяговое реле. Под действием сердечника реле подвижный контакт замыкает силовые пятаки, через которые подается ток от АКБ на плюсовой провод стартера. Плюс стартера соединен с плюсовой полюсной пластиной и плюсовыми щётками. Минус по умолчанию подключен постоянно.

После подачи тока вокруг обмоток якоря и обмоток возбуждения возникают магнитные потоки, которые направлены в одну сторону а, как известно, одинаковые полюса магнита отталкиваются друг от друга, так возникает круговое движение якоря.

В момент срабатывания втягивающего реле, «коромысло» приходит в движение вместе сердечником реле и выталкивает бендикс на шлицах якоря, в сторону венца маховика. Якорь в этот момент начинает вращаться и приводит в действие маховик. Если двигатель автомобиля завелся, а ключ зажигания еще не отпущен, наступает момент, когда обороты двигателя превышают обороты стартера, в этом случае срабатывает обгонный механизм бендикса.

Для дизельных двигателей или двигателей большой мощности, применяется другой механизм подачи вращения на бендикс. Применяется редуктор, встроенный в корпус стартера. Редуктор представляет собой механизм привода трансмиссии, т.е. по внутренней зубчатой обойме вращаются три сателлита, которые и приводят в действие вал, на котором подвижно находится бендикс. Достоинство таких стартеров в малых габаритах и большой мощности.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

Стартер автомобиля схема, принцип работы и виды

Как сделать кнопку старта вместо ключа зажигания в автомобиле своими руками

Как ни странно, данный вопрос очень часто тревожит автомобилистов и не только из эстетических соображений — в духе времени. Контактная группа, расположенная за ключом зажигания, очень часто выходит из строя, и менять ее далеко не простая задача.

В старых автомобилях часто провода от самого стартера подключены напрямую к контактам внутри контактной группы, которые замыкаются при повороте ключа зажигания. При срабатывании стартера потребляется очень большое колличество энергии, а значит протекает большой ток (контакты бьют искру). Со временем на контактах образуется налет из гари или они вовсе перегорают, больше не обеспечивая надежный контакт. В более новых автомобилях устанавливается отдельное реле, которое замыкает контакты стартера при повороте ключа зажигания.

Схема стартера

Так называемый — щеточный узел стартера (фото 2), состоит из четырех графитовых щеток установленных в щеткодержателях.  Если внимательно посмотреть  по схеме, можно заметить, что две щетки имеют общее соединение с массой автомобиля, а две другие щетки изолированы от корпуса (массы автомобиля) и два провода этих щеток соединены в один провод.

фото 2

Провод, который состоит в соединении с двумя щетками (фото 2), соединяется с одним концом обмотки возбуждения (19).  Катушки обмотки возбуждения соединены между собой последовательно, как это видно по самой электрической схеме и на фотоснимке (фото 3).

фото 3

 Из фотоснимка можно понять, что четыре катушки обмотки возбуждения намотаны на четырех магнитных полюсах (20).

По данному фрагменту схемы (рис. 2) дается пояснение для якоря тягового реле (4), на котором установлен контактный диск (27), с  помощью которого происходит замыкание и размыкание цепи.

рис. 2

На сердечнике якоря тягового реле (4) намотаны две обмотки, это удерживающая (25) и втягивающая (26) обмотки.

Как включается стартер

Многие из нас работали или продолжают работать водителями на грузовых автомобилях и знают, каких усилий требуется, чтобы завести автомобиль в зимнее холодное время, если автомобиль к примеру простоял в неотапливаемом гараже или на улице (возле Вашего дома).

Известно, что трансмиссионное масло (нигрол) применяемое для редуктора моста или моторное масло для двигателя имеют свойство застывания на морозе, что неблагоприятно сказывается при пуске двигателя.  В этом примере, опытный водитель знает, как разогреть поддон картера двигателя или как разогреть редуктор моста, — для облегчения пуска двигателя.

Рассмотрим пуск автомобильного двигателя при благоприятных погодных условиях:

Постараюсь объяснить все коротко и понятно (смотрим по схеме рис. 1, б).  При замыкании ключа или же, выключателя зажигания (30), ток от АКБ (21) поступает на обмотку возбуждения и на обмотку якоря (15; 19).  Тем самым, создаются магнитные потоки как для обмотки возбуждения так и для обмотки якоря.  Магнитные потоки, создаваемые в обеих обмотках, — приводят во вращение якорь.

Чтобы ток поступил на обмотки стартера, при включении выключателя зажигания, одновременно при этом срабатывает реле включения (23) с помощью которого замыкается цепь на контактах (24).  Далее, замыкаются контакты выключателя (28) за счет якоря тягового реле (4), — на котором расположены втягивающая (26) и удерживающая (25) обмотки.  Реле включения и якорь тягового реле срабатывают по принципу электромагнита.

Подробно описывать, как входит в зацепление зубчатое колесо стартера (10) с зубчатым венцом маховика коленчатого вала, — нет смысла.  Достаточно и так все понятно по чертежу стартера.

Неисправности стартера

Что касается конкретно по неисправностям стартера, то к таким неисправностям можно отнести:

1. перегорание, либо межвитковое замыкание в одной из обмоток возбуждения;

2. нарушение изоляции между ламелями коллектора;

3. замыкание обмотки возбуждения на корпус стартера;

4. замыкание между обмоткой якоря и сердечником якоря;

5. окисление, подгорание контактов (смотреть по электрической схеме)

и далее, допустим механическое повреждение ламелей (пластин) коллектора.

Как проверить стартер

На представленных рисунках (3; 4; 5; 6) наглядно показано, — как проводится диагностика (проверка) стартера.

рис. 3

В этом примере,  проводится проверка обмотки якоря (рис. 3) способом замера сопротивления  между пластинами коллектора.

рис. 4

Здесь,  прибором Омметром определяется наличие либо отсутствие замыкания между обмоткой и сердечником якоря (рис. 4).

рис. 5

И на последнем рисунке показано, как следует правильно проводить проверку  обмотки возбуждения стартера  (рис. 5).  То-есть, проверяется наличие, либо отсутствие замыкания обмотки возбуждения на корпус.

На этом пока все.  Следите за рубрикой.

Реле стартера описание назначение устройство ремонт фото видео

Поделиться «Реле стартера описание назначение устройство ремонт фото видео»

Движение любого автомобиля начинается с запуска двигателя. Если Вы хотите понимать принципы работы основных узлов авто, то рекомендуем начать изучение именно с системы пуска. Одно из самых уязвимых мест этой системы реле стартера. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Прежде чем начать разговор о реле стартера, стоит заметить, что конструкция автомобиля имеет одновременно две детали с таким названием, только первая, отвечает за включение стартера, оно находится обычно в моторном отсеке, а вторая втягивающее реле стартера.

Установка электростартера на мотоцикл

Лучше всего из советских мотоциклов тюнингу в виде монтажа электростартеров поддаются мотоциклы Днепр от КМЗ. После установки системы электрозапуска на двигатель данного байка не нужно обустраивать последний автомобильным аккумулятором. Для этого этому МТ достаточно АКБ то мощности, которым они комплектуются.

Способов по установки электрического стартера существует несколько. К мотору советского железного коня вышеуказанный механизм либо приваривается аргоном, либо же прикручивается с использованием шпилек.

Электростартер на мотоцикл Урал устанавливается по такому же принципу, что и на Днепр. Отметим, что использование сварки подходит наилучшим образом, так как изготовитель стартерных венцов дарит выверенный кондуктор. Все же при использовании сварочного метода КПП может столкнуться с родом проблем, связанных с потребностью в переменах.

Установки электрического стартера на мото можно тоже подразделить на отдельные конструкционные способы. Самым простым будет вариант, когда одно ухо изделия «садят» на левую верхнюю шпильку, а пластину-растяжку монтируют на правую верхнюю шпильку.

Отметим, что монтаж электростартеров на Урал или Днепр предусматривает использование удлиненных шпилек. Автоматический запуск двигателя Днепр, Урал и т.д. будет максимально надежно функционировать, если его главный элемент стоит ровно посередине. Не нужно осуществлять срезку верхнего упорного, центрирующего прилива коробки, при этом.

Электостартер на мотоцикл после установки внесет некоторые неудобства. Венец, что уже установлен, часто мешает усадке коробки на место. Дабы решить эту проблему, нужно уменьшить пальцы сцепления на пару миллиметров.

Нужна и настройка маховика. При монтаже электрического стартера на мото она нужна, дабы при большом зазоре не срезались зубья всего лишь за один сезон. Кроме того, маленький зазор приведет к возникновению писка или визга во время запуска мотора. Также это может привести вообще к отказу двигателя запускаться.

Важное в процессе установки электростартера на мотоцикл Урал/Днепр

Левое отверстие для монтажа шпильки можно винтить сразу. Правое же делают уже по месту. Определяя расположение правого отверстия при установке, закрепив стартер на пластине и одев пластину на левую шпильку, можно избежать существенного «геморроя». Когда вы будете продевать правую родную шпильку, предварительно укоротив ее используя «болгарку», проконтролируйте, чтоб из стартера была выдвинута шестерня. Некоторые упущенные моменты в будущем можно будет решить, используя напильник.

Электростартер на мотоцикл устанавливается после того, как вы заранее предусмотрели возможность регулировки. На пластине провенчивается отверстие примерно в 12-14мм для дальнейшей установки в него эксцентриковой втулки. Если одновременно проворачиваются обе втулки, пластину нужно немного опустить или поднять. Все же, втулки лучше не проворачивать. Их перепрессовывают с проворотом. Электрический стартер, установленный на мотоцикл, после небольшой регулировки можно незначительно сместить влево или же вправо. Это несет в себе целую массу удобств в монтаже автоматического стартера на левое ухо, растяжку к правому.

Помните, не стоит гнуть шпильки для того, чтоб опустить пластину пониже. Когда шпилька уже закручена в картер, это наверняка разрушит ее посадочное место, а сама шпилька, при этом, даже не согнется.

Электростартер на мотоцикл Урал, Днепр, и т.п

оппозитники нужно устанавливать максимально осторожно, обеспечивая надежность всем узлам байка

Главный элемент автоматического запуска может опираться на левый болт крепления фильтра, расположенного на коробке. Стык, что возник между установленным электронным стартером и коробкой нужно заполнить обычным герметиком, дабы на сцепление не попадала вода.

Назначение и устройство

Стартер предназначен для запуска двигателя автомобиля. Он состоит из трех основных частей: электродвигателя постоянного тока, втягивающего реле и приводной шестерни с обгонной муфтой.

Электродвигатели применяются с электромагнитным возбуждением или с возбуждением от постоянных магнитов. Последние более современные. Они компактнее, проще, потребляют меньший ток и имеют большую скорость вращения, но меньший крутящий момент. Поэтому в конструкцию таких стартеров дополнительно вводится редуктор для увеличения крутящего момента. Редуктор — планетарный, состоящий из трех шестерён, вращающихся вокруг центральной шестерни. Конструкция электродвигателя включает в себя ротор (вращающаяся часть) и статор (неподвижная часть). Питание к ротору подводится с помощью скользящих подпружиненых контактов — щеток. Ток, потребляемый стартером при работе, в пределах 100-200 ампер, а при запуске в морозы может достигать 400 — 500 ампер. Вот почему не рекомендуется держать стартер включенным более 10-15 секунд.

Втягивающее реле предназначено для подачи питания на электродвигатель и подвода приводной шестерни к венцу маховика. При повороте ключа зажигания в положение «Старт» на контакты реле подается питание. При этом замыкается цепь питания электродвигателя, а якорь реле через приводной рычаг вводит в зацепление шестерню с венцом маховика. В более современных стартерах втягивающее реле имеет, кроме основной обмотки, еще и удерживающую. Эта дополнительная обмотка предназначена для уменьшения потребляемого стартером тока, так как для удержания реле во включенном состоянии нужен гораздо меньший ток, чем для его пуска.

Обгонная муфта («бендикс») предохраняет электродвигатель стартера от поломки после запуска двигателя. Как только частота вращения коленвала превысит частоту вращения стартера, обгонная муфта рассоединяет приводную шестерню и вал электродвигателя.

Цепь стартера двигателя

— Currents Bluewater Cruising

Распространенное бедствие, в связи с которым мы часто получаем запросы на обслуживание, — это то, что двигатель не запускается или даже не запускается. Большинство из нас знакомо со звуком низкого заряда батареи, когда стартер двигателя медленно переворачивает двигатель, но недостаточно быстро, чтобы запустить двигатель; некоторые люди, возможно, даже слышали «щелкающий» звук от батареи настолько низкого напряжения, что стартер даже не включается. Традиционные схемы стартера относительно просты, и базовое понимание схемы может позволить оператору устранять неисправности в цепи.

«Стартер» состоит из электродвигателя, достаточно мощного, чтобы провернуть двигатель и запустить его. Из-за высокой силы тока, необходимой для работы двигателя, включение стартера осуществляется соленоидом (обычно прикрепленным к двигателю), который позволяет снизить силу тока для кратковременного переключения цепи для включения стартера. Кабель высокого тока подключается к одной стороне соленоида, а другой вывод соленоида с высоким током подключается к стартеру.На соленоиде будет один или два (два, если соленоид имеет изолированное заземление) меньших клемм, которые обеспечивают электрическое срабатывание соленоида.

Логика схемы стартера следует этому традиционному формату. Электропитание подается на сторону высокого тока соленоида стартера по кабелю, подключенному к переключателю пусковой аккумуляторной батареи двигателя. Выключатель батареи стартера также будет обеспечивать питание остальной части цепи стартера, которая может включать дополнительный переключатель включения / выключения (он же выключатель зажигания), но должен включать выключатель мгновенного действия для управления соленоидом стартера.Когда переключатель стартерной батареи двигателя находится в положении «включено», питание должно подаваться с одной стороны соленоида стартера и с одной стороны переключателя мгновенного действия стартера (возможно, от переключателя «зажигание»). Нажатие кнопки кратковременного стартера подает напряжение на клемму срабатывания соленоида стартера, замыкая контакт соленоида и активируя стартер.

Советы и методы диагностики цепи стартера. Проблемы

Большинство технически подкованных людей знают, как сделать электромагнит, намотав изолированный провод на металлический сердечник и пропустив по нему ток. И поскольку полярность электричества меняется, так же меняется и ориентация магнитного поля север / юг. Поместите магнит встык на вращающийся сердечник между двумя постоянными магнитами и снабдите его контактным коммутатором с парой или парами дискретных контактов, подающих постоянный ток на сердечник. Затем, когда вы подаете питание на неподвижные щетки, скользящие по коммутатору, сердечник вращается, потому что магнитное поле в сердечнике постоянно отталкивается от аналогичных полюсов во внешних магнитах.

Что касается бесщеточных двигателей DC , вы просто кладете магниты на вращающуюся часть.Поместите электромагнитные обмотки снаружи, как генератор переменного тока с ротором с постоянными магнитами, только вы питаете статор, а не собираете его энергию. Бесщеточные двигатели переменного тока в трансмиссиях гибридных автомобилей работают аналогичным образом, но они питаются переменным током от инвертора, а не постоянным током. Бесщеточный двигатель постоянного тока нуждается в некоторой электронике, чтобы заставить его работать, потому что вы должны подавать импульсы на внешние фиксированные обмотки таким образом, чтобы они синхронизировались с переключением постоянных магнитов, встроенных в ротор, с севера на юг. Таким образом, вы берете постоянный ток и превращаете его в переменный ток внутри двигателя.

Электроника бесщеточного двигателя постоянного тока должна использовать датчик, соответствующий тому, где находится ротор в любой момент времени, и для этого обычно используется датчик Холла. Кроме того, из-за электроники вы не можете просто изменить полярность тока, который подается в бесщеточный двигатель постоянного тока, и ожидать, что он будет вращаться в обратном направлении, если его электроника не настроена для работы таким образом.

Это простая схема того, как следует проводить проверку падения напряжения.Просто убедитесь, что стартер вращается при проведении измерений, и обязательно включите все подозрительные соединения. Принято считать, что отрицательная сторона составляет 0,1v или меньше, а положительная — 0,5v или меньше.	Прежде чем устранять любую предполагаемую проблему со стартером, необходимо разобраться со сценариями этих типов, и сама батарея также должна получить справку о работоспособности. Адаптер боковой стойки и его множество соединений (справа) могут привести к катастрофическому падению напряжения.	Проблемы с низким напряжением (из-за падения напряжения или слабой батареи) могут быстро расправиться с некогда исправным стартером.Этот коммутатор был разрушен многократными запусками с аккумулятором, у которого едва хватало напряжения для запуска двигателя.

Стартеры, напряжение и «незаметное» падение напряжения
У стартеров тяжелая работа в начале с , , и низкое напряжение — будь то из-за слабой батареи или падения напряжения из-за плохих кабелей и соединений — приведет к перегреву стартер так же, как если бы вы его заглушили, пытаясь раскрутить полублокированный двигатель. Вот почему так важно иметь хороший, сильный аккумулятор и хорошие, чистые соединения.В крайнем случае, падение напряжения может полностью вывести пускатель из строя.

Иногда можно увидеть место, где происходит падение напряжения. Иногда ты не можешь. Еще в середине 70-х, когда я был подростком, меня уже знали, что я разбираюсь в ключах, и местный фермер позвал меня взглянуть на его трактор Massey Ferguson. Концы кабеля аккумулятора были формованными, они были чистыми и плотно прилегающими. Батарея была новая, но даже не крутилась. Мне потребовалось около 10 минут (без контрольной лампы или измерителя), чтобы выяснить, что не было электрического соединения между положительным литым концом кабеля и кабелем, который был в него впрессован.Я полностью снял трос, наложил его на часть рамы плуга и ударил молотком в том месте, где кабель входил в него. Таким образом, я снова прижал провод к меди и завел трактор. Это был мой первый опыт «незаметного» падения напряжения на чистом кабеле, который был изготовлен на заводе и выглядел как новый.

В качестве более современного примера «незаметного» падения напряжения я помню, как новенький Mustang Cobra 2000 года пришел к дилеру Ford на крюке для сценария без проворачивания, и когда я нарисовал наряд на выполнение работ, я передал его дилеру Ford. мой молодой протеже.Он был в восторге от работы над этим красивым красным «Мустангом», поэтому я позволил ему сделать работу самому.

Он проверил аккумулятор и обнаружил, что он полностью заряжен, затем залез под машину, чтобы проверить провод соленоида, который включает стартер. Он нашел красивое яркое 12 вольт с ключом в стартовом положении, так что это исключило проблему нейтрального переключателя безопасности. Он подумал, что стартер неисправен, поэтому он поручил стартеру зарядить его по гарантии из отдела запчастей и сломал свою фанни, поставив его туда, только чтобы обнаружить, что у него все еще была та же проблема.

Что я показал ему после всей его тяжелой работы, так это то, что если вы подключите контрольную лампу к заземленной стороне батареи и прикоснетесь щупом к блоку двигателя, весь блок загорится с напряжением 12 вольт. Он выглядел как олень в фарах, пока я не объяснил, что у него 100-процентное падение напряжения на отрицательной стороне системы. Единственный путь заземления проходил через контрольную лампочку, как видите, электрически «горячий» блок двигателя.

Такие наземные соединения могут выглядеть просто отлично, пока некоторые довольно простые исследовательские операции не покажут обратное.Довольно интересно, что фабрика допускает такую ​​ошибку, но такое случается! Мы атаковали этого босса проволочной щеткой, а также осветлили клеммный наконечник и его болт.	Это стартер, который был снят с Lexus LS400 — он установлен под впускным коллектором, но основное внимание на этой фотографии уделяется тому, чтобы показать, как большая медная шайба и сердечник соленоида работают вместе, сильно хлопая медной шайбой, чтобы закрыть соединение между клемму аккумулятора и тот, который подает ток на стартер.	Это обгоревший винт держателя щетки на восстановленном стартере Chrysler, который девушке приходилось ломать большую часть времени, прежде чем он раскрутился. Мы сняли винт и отполировали его сопрягаемую поверхность, чтобы отремонтировать этот. Я часто видел это на тех дизельных стартерах Power Stroke конца 90-х.

Заземление между аккумулятором и двигателем этого конкретного автомобиля находилось на стороне водителя блока между головкой и масляным поддоном, и хотя он выглядел чистым и чувствовался герметичным, все напряжение падало прямо здесь.Мы открутили анодированный болт крепления кабеля к блоку и увидели много краски двигателя между кабельным наконечником и блоком, и столько же на резьбе, где проходил болт. Проволока, зачистив все и затянув назад, исправила это.

Аналогичным образом, когда кто-то приезжает с автомобилем, у которого есть новый стартер и новая батарея, но стартер все еще пытается повернуть двигатель, возьмите вольтметр и выполните необходимые подключения, чтобы определить, где пропадает напряжение. Если двигатель механически не связан, это разумно.Но сначала целесообразно проверить механическое заедание. Если стартер только щелкает, но батарея горячая, поищите такие вещи, как заедание подшипников муфты кондиционера или аналогичные проблемы с водяным насосом. Если вы снимаете ремень, и он сразу заводится, выясните, какой шкив блокирует вещи — и, вероятно, это будет один из самых больших. Иногда сам стартер может быть причиной блокировки двигателя, поэтому не пренебрегайте им во время диагностики.

И помните, малоиспользуемый автомобиль, который ежедневно проезжает всего две или три мили в каждую сторону, может нуждаться в стартере при очень небольшом пробеге, потому что, миля за милей, он должен запускать двигатель намного больше, чем больший пробег. транспортных средств.

Пара странных
Думаю, самым странным из тех, что я видел за очень долгое время, была Mazda 1997 года, которая продолжала сгорать один стартер за другим, и даже новый стартер изо всех сил пытался раскрутить двигатель, и после несколько запусков, он будет уничтожен. Не было никакого падения напряжения между аккумулятором и главным выводом стартера, а также между аккумулятором и блоком двигателя.

Падение напряжения на этом было неожиданным. Дело было в самом замке зажигания. Подача пускового сигнала соленоида стартера от замка зажигания через предохранительный выключатель нейтрали в результате была слабой, но предохранительный выключатель нейтрали не сбрасывал напряжение. Реле отключения стартера тоже было возможно, но оно уже было исключено.

Поскольку соленоид стартера не получал достаточного тока, чтобы сильно ударить своей большой внутренней медной шайбой по шпильке аккумуляторной батареи и сопутствующей шпильке, которая подает питание от батареи к стартеру, соленоид действовал не так, как контактор, которым должен был быть — он получал достаточно напряжения только для медленного включения и раз за разом зажигания дуги, которая покрывала пузыри и сжигала шайбу и шпильки, только вы не могли этого видеть.Таким образом, стартер умер бы от болезни низкого напряжения.

На Crossfire 2005 года «импульсный модуль» предотвращает повреждение стартера, позволяя включать стартер только до тех пор, пока двигатель не заработает. Кроме того, он не разрешит работу стартера, когда PCM также знает, что двигатель работает. Это явно немецкая забота. VW делал это в течение многих лет механически с помощью замка зажигания. Однако, если PCM никогда не просыпается, стартер вообще не включается.В этом была проблема с Crossfire.

На Impala поворот ключа зажигания отправляет сигнал запроса на запуск в BCM. Затем BCM отправляет сообщение запроса CRANK в PCM, который проверяет, находится ли трансмиссия в режиме парковки или нейтрали, а затем PCM подает 12 вольт на цепь управления реле стартера. Когда это происходит, положительное напряжение аккумуляторной батареи подается через сторону переключателя реле стартера на клемму S соленоида стартера. Если реле главной платы зажигания не запускает PCM, стартер не работает.

Хороший способ найти такую ​​вещь — провести общий тест на падение напряжения между положительной клеммой батареи и проводом триггера соленоида, а затем повторить это снова между батареей и стойкой, о которой мы обычно не думаем проверка того, что напряжение аккумулятора подается с соленоида на сам стартер. Каждое соединение в системе — это потенциальная точка падения напряжения. Мораль этой истории заключается в том, что если стартер терпит неудачу более одного раза, неплохо выяснить, почему.Но все мы это знаем, не так ли?

Еще одна странная проблема с стартером — это мой собственный Taurus 2007 года выпуска. Стартер внезапно сломался примерно на 100 000 миль, и я был вынужден поднять его на подъездной дорожке и заменить его блоком для запчастей из-за угла. Это началось безупречно около двух месяцев, а затем однажды, когда я сел за руль, чтобы ехать домой, стартер начинал вращаться, как только я повернул ключ в исходное положение, так что он вращался на полной скорости, прежде чем когда-либо увлеченный.Стартер отскочил от маховика с этим поразительным пронзительным криком и без какого-либо движения маховика.

Подумайте об этом: ни один стартер не должен начинать вращаться, пока ведущие зубья стартера полностью не войдут в зацепление с маховиком. Теоретически это невозможно, потому что контактор, который мы называем соленоидом, даже не подает ток на стартер, пока привод не будет полностью выдвинут и включен. Но этот сделал именно это. Другой стартер решил проблему.Что-то пошло не так внутри соленоида, который вызвал это.

«Ударить его!» синдром
Большинство людей, которые водят старые автомобили, научились «взламывать» стартер, если он не работает, но делать это нужно осторожно — эти керамические магниты не выдерживают много ударов, прежде чем они треснут. . Но однажды ко мне пришла дама и сказала, что кто-то заменил стартер на ее Крайслере, потому что вам нужно было взбить его, чтобы завести его, и она обнаружила, что даже после замены стартера вам все равно придется каждый раз подбивать его, чтобы получить его, чтобы начать.

Несколько простых советов

При медленном пуске или без запуска не забудьте проверить потребление тока стартера (в среднем, более 225 ампер, как правило, слишком много, по моему опыту) и проверьте падение напряжения как в цепях питания, так и в цепях заземления, но особенно в цепях питания. цепь заземления. Помните, что все, что вы теряете из-за падения напряжения, не доходит до стартера. Расплавленный вторичный заземляющий провод обычно указывает на плохое заземление между батареей и блоком. Убедитесь, что у вас есть действительно толстая пара соединительных кабелей для вызовов дорожной службы. Однажды я вмешался на стоянке Винн Дикси, где некоторые сотрудники изо всех сил пытались завести Buick Roadmaster пожилой женщины с парой действительно хороших соединительных кабелей, и стартер почти не ворчал. Я подошел к своей машине, взвалил 30 фунтов на одно плечо, подошел к «Бьюику», и он завертелся и завелся, как новенький. Купите или сделайте ХОРОШИЕ кабели. Сварочный провод — лучший набор. При сборе данных для определения состояния отсутствия проворачивания, переключение селектора передач в нейтральное положение является хорошей стратегией, но имейте в виду, что некоторые продукты Chrysler оснащены переключателем безопасности нейтрали, который использует тот же контакт для парковки и нейтрали, поэтому отсутствие активности на Положение N может не устранить нейтральный предохранительный выключатель как возможную причину. Если в стартере используется реле, проверьте его внимательно; одиночный муравей, зажатый между набором контактов реле ISO, может обездвижить весь автомобиль.

То, что я обнаружил на этом, было ослабленным винтом держателя щетки на задней крышке стартера, и вы могли видеть, где он образовывал дугу. Щетки заземления в стартере сильно зависят от этих винтов для их заземления. Я видел это много раз на тех легких алюминиевых стартерах азиатского производства, которые Ford использовал на двигателях Power Stroke d D в конце 90-х. Вы могли видеть на задней крышке двигателя, где крепежный винт держателя щетки искривлял дугу почти каждый раз при запуске автомобиля, и все, что мне нужно было сделать, это открутить винты по одному, почистить их и их сопрягаемую поверхность и снова установить с надлежащим крутящим моментом.Именно так я поступил на Chrysler. Это было 10-минутное исправление даже без снятия стартера.

Когда запуск двигателя не связан с пускателем
За последние 10 лет или около того многие довольно распространенные платформы предоставили PCM полный контроль над стартером, а не только над системами запуска с помощью кнопки. Вы просто поворачиваете ключ на короткое время в положение запуска на замке зажигания, и двигатель запускается. В системе, где PCM не просыпается по той или иной причине, не будет работать стартер, поэтому не забудьте сломать диагностический прибор.

Некоторое время назад я писал о Chrysler Crossfire, который был к дилеру по поводу периодически возникающей проблемы с запуском кривошипа, и владелец сообщил нам, что сервисный отдел дилерского центра заменил PCM в попытке устранить эту проблему. Счет за ремонт был огромен из-за того ошибочного диагноза, и проблема осталась.

В моем магазине мы проанализировали цепь срабатывания стартера, разработанную Mercedes. PCM полностью контролирует работу стартера. Пусковой сигнал поступает на PCM и на «Импульсный модуль», который передает сигнал стартера на соленоид. Сообщения Identifix отдавали предпочтение импульсному модулю как любимой причине, но наш диагноз показал, что, когда эти неработающие шатуны были вызваны отказом модуля реле , детали производства Mercedes, которая, среди прочего, содержит двигатель Реле управления и топливного насоса. Наш поиск неисправностей привел нас к реле управления двигателем в релейном модуле, которое иногда не подает ток на PCM, а когда PCM спит, импульсный модуль ничего не делает. Потребовался релейный модуль за 400 долларов, но мы устранили эту периодически возникающую проблему без проворачивания.

По тому же заказу, как раз на прошлой неделе мы разработали Impala 2008 года, у которой периодически возникала проблема с запуском двигателя, не связанная со стартером. Это было легко скопировать, и хотя было несколько случаев замены распределительной коробки под капотом для этой проблемы, было примерно столько же плохих BCM, и никогда не стоит выбрасывать дорогостоящую деталь без проверки того, что где отсутствует. .

Интересно, что, как и в случае с Chrysler Crossfire, выяснилось, что у этой Импалы было неисправное реле, которое было неотъемлемой частью распределительной коробки под капотом, и мы поймали его, когда он не подает мощность, чтобы разбудить PCM, сначала с помощью диагностического прибора и затем с помощью тестовой лампы.И когда мы снова подали питание в эту цепь и проверили наш диагноз, наш поиск неисправностей был завершен, и Импала исчезла.

Много типов электростартеров

Магнитный пускатель двигателя

Другой основной тип пускателя — пускатель магнитного двигателя переменного тока. Эти пускатели широко используются, и часто термин пускатель двигателя используется в ссылка на пускатель магнитного двигателя переменного тока.Пускатели двигателей предлагают некоторые дополнительные возможности, недоступные в ручных пускателях. главное дистанционное и автоматическое управление. Другими словами, пускатель магнитного двигателя переменного тока удаляет оператора из непосредственной близости. Подобно магнитным контакторам, пускатель двигателя зависит от магнитов и магнетизма для своей работы. Эти дополнительные возможности обусловлены, в частности, к электромагнитному срабатыванию пускателей двигателей и цепи управления.

Схема пускателя магнитного двигателя

Пускатель двигателя имеет две цепи: цепь питания и цепь управления . Цепь питания проходит от линии к двигателю. Электричество проходит через контакты стартера, реле перегрузки и выходит на двигатель. Силовые (главные) контакты несут двигатель. Текущий.
Схема управления управляет контактором (вкл. / Выкл.).Контакты, которые прерывают или пропускают основной ток к двигателю: управляется размыканием или замыканием контактов в цепи управления. Схема управления питает катушку, создавая электромагнитное поле, которое замыкает силовые контакты, тем самым подключая двигатель к линии. Схема управления обеспечивает дистанционное управление возможный.
Схема управления может получать питание одним из двух способов.Если схема управления получает питание от того же источника, что и двигатель, это называется Common Control .
Другой тип — Separate Control . Это наиболее распространенная форма контроля. При таком расположении цепь управления получает питание от отдельного источника, обычно более низкого напряжения, чем источник питания двигателя.
Кроме того, есть два способа подключения цепи управления.Один из распространенных методов подключения цепи управления известен как двухпроводной. В нем используется пилотное устройство с поддерживаемым контактом, такое как термостат, поплавковый выключатель или датчик присутствия. Эта схема обеспечивает автоматический режим (старт-стоп) нагрузки.
Другой распространенный метод подключения цепи управления — трехпроводное управление. В нем используются пилотные устройства моментального контакта и удержание контурный контакт. Контакт удерживающей цепи обычно является вспомогательным контактом пускателя или контактора.Если питание отключено, цепь должна быть перезапущена оператором или другой промежуточной логикой.

Магнитные пускатели двигателя, подобные изображенному выше, способны работать без использования ручного вмешательство. Таким образом, оператор по-прежнему может запуск мотора, правда, из удаленного места.

3 Типовая схема системы запуска автомобиля

Типовые электрические схемы системы пуска можно разделить на тип управления без реле, тип управления реле одиночного стартера и тип управления реле стартера безопасности.

Конкретная схема должна быть соответственно изучена применительно к различным типовым схемам управления.

Основная функция цепи запуска автомобиля заключается в использовании небольшого тока от автомобильного аккумулятора для управления большим током цепи запуска автомобиля, таким образом, чтобы запустить стартер и привести двигатель в действие.

В цепи выключателя запуска есть три основных компонента: выключатель зажигания , соленоид стартера , реле стартера .

1. Выключатель зажигания

Обычно выключатель зажигания соединяется с ключом или кнопкой, а внутри у него есть обычный провод для подключения к автомобильному аккумулятору.
Когда ключ зажигания повернут или нажата кнопка в положение запуска, через катушку соленоида стартера будет протекать небольшой ток, позволяющий протекать достаточному току к стартеру.

Ожидается, что он будет участвовать в цепи управления запуском, переключатель зажигания также имеет другие функции, такие как блокировка рулевого колеса, подключение к электрической системе автомобиля и подключение к диагностике неисправностей компьютера автомобиля.

2. соленоид стартера

Электромагнит стартера является основной частью цепи управления стартером, в том числе с реле и без реле.
Электромагнитный переключатель состоит из соленоида, который представляет собой электромагнитное устройство, которое притягивает или удерживает движущийся сердечник. Большая часть соленоида стартера прикреплена непосредственно к верхней части стартера.

3. реле стартера

Реле стартера — это еще один переключатель, который используется для управления цепью запуска.В схеме управления пуском реле подключено последовательно с аккумулятором, чтобы сократить передачу большого токового кабеля.

1. Схема электрических соединений автомобильного стартера — тип без реле

В мини-автомобилях, оборудованных стартером малой мощности, переключатель зажигания (положение запуска) используется для непосредственного управления переключателем соленоида стартера, как показано на рисунке ниже.

2. Схема электрических соединений стартера реле одиночного стартера

Когда установлен стартер большой мощности, чтобы уменьшить силу тока, проходящего через переключатель зажигания, и избежать абляции переключателя, пусковое реле часто используется для управления сильным током электромагнитного переключателя стартера и переключателя зажигания. (Стартовое положение) используется для контроля низкого тока катушки реле.

Реле стартера предназначено для управления сильным током при низком токе, защиты ключа зажигания и уменьшения падения напряжения в линии на электромагнитном переключателе стартера. Электросхема соленоида стартера, управляемого одним реле, показана на следующем рисунке.

Автоматическая коробка передач оснащена пусковым выключателем с нейтрали, который последовательно подключен к клемме заземления катушки пускового реле.

Выключатель нейтрального запуска включается только в том случае, если рычаг переключения передач автоматической коробки передач находится в положении парковки (P) и нейтральном положении (N).

На других передачах переключатель находится в выключенном состоянии, чтобы избежать повреждения деталей машины из-за неправильной эксплуатации.

3. Схема подключения стартера автомобиля, управляемого реле стартера,

Чтобы гарантировать, что стартер может заглохнуть автоматически и цепь стартера не будет подключена после запуска двигателя, в некоторых автомобилях используется составная цепь реле с защитой от вождения.

Схема подключения автомобильного стартера, управляемого реле стартера, показана на следующем рисунке.

Перед запуском двигателя генератор не вырабатывает электричество, напряжение на клемме нейтрали (N) равно нулю, ток не проходит через реле света заряда, катушка реле стартера и контакты реле индикатора зарядки заземлены.

Когда ключ зажигания поворачивается в положение запуска (ST), стартер запускается.

После запуска двигателя клемма отвода нейтрали (N) автомобильного генератора выдает соответствующее напряжение, которое воздействует на катушку реле фонаря заряда и отключает ток реле стартера.

На этом этапе, даже если ключ замка зажигания не отпущен вовремя или ключ снова неправильно повернут в положение ST, стартер не будет работать.

3 Типовая схема системы запуска автомобиля2017-06-142019-08-10 https://startersolenoid.net/wp-content/uploads/2017/02/tx-logo1.pngT&X https://startersolenoid.net/wp-content/uploads/ 2017/06/3 -type-car-Starting-system-diagram.jpg200px200px

Реле стартера

: полное руководство

Источник: http: // ontheofficewautoteacher.blogspot.com

Неисправное реле стартера можно отремонтировать, особенно если неисправность связана с грязью, блокирующей прохождение тока через контакты. Кроме того, если провода к компоненту повреждены. Перед проведением ремонта необходимо определить вид поломки или неисправности. Это связано с тем, что некоторые проблемы с реле стартера можно устранить, в то время как другие требуют установки нового реле. Чтобы выяснить проблему с реле стартера и его схемой, посмотрите тесты для диагностики неисправностей.

Как проверить реле стартера

Источник: http: // impremedia.нетто

Вещи, которые вам понадобятся

Аккумулятор на 12 В, цифровой мультиметр (убедитесь, что он может считывать значения сопротивления), зажимы типа «крокодил» и перемычки. Если у вас есть реле стартера, установленное на крыле, вам также понадобятся ключи и розетки.

Шаг 1

Надежно припаркуйте автомобиль и поставьте коробку передач на нейтраль или парковку. Вы не хотите, чтобы автомобиль случайно двинулся вперед при работе под капотом.

Шаг 2

Начните с проверки состояния батареи.Слабый или разряженный аккумулятор может вызывать симптомы, похожие на симптомы неисправного реле стартера, и вы должны исключить это. Чтобы проверить уровень заряда аккумулятора, включите автомобильные аксессуары, чтобы проверить, сможет ли он запитать их.

Для более точной диагностики вы можете проверить напряжение аккумулятора. Он должен показывать не менее 12 вольт (мы предполагаем, что в автомобиле используется аккумулятор на 12 В). Если вы обнаружите, что ваша батарея разрядилась, было бы целесообразно приобрести лучшую и использовать ее для проверки проблем с запуском.

Шаг 3

Найдите реле. Это будет в разных местах в зависимости от конкретного автомобиля. В некоторых автомобилях реле находится под капотом в длинном ящике с предохранителями и реле. У других реле стартера будет прикреплено к правому крылу с помощью винтов. Иногда реле стартера находится под приборной панелью и за автомобильной стереосистемой. Если вы не можете найти реле в своем автомобиле, обратитесь к его руководству.

Шаг 4

Для реле адсорбера: отсоедините аккумулятор и другие клеммы, сняв гайки, удерживающие провода к реле.Снимите крепежные винты. Снять реле стартера блока предохранителей не составляет никакого труда. Их личность обычно указывается на крышке блока предохранителей. Используйте его, чтобы определить положение реле стартера. Затем осторожно, но сильно вытащите его.

Обратите внимание на ориентацию с целью замены, чтобы не установить его неправильно после ремонта. Для снятия некоторых реле стартера может потребоваться другой способ снятия, обычно это удаление крепежных винтов. Используйте соответствующий метод для удаления компонента.

Шаг 5

Осмотрите монтажные клеммы реле на предмет корродированных деталей. Удалите коррозию, соскоблив ее. Если клеммы установлены глубоко, как это может быть в случае с реле стартера блока предохранителей, пригодится металлический разметчик.

Шаг 6

Пришло время осмотреть, протестировать, очистить или починить реле. Проверьте его на наличие следов коррозии или грязи, особенно в местах, где должен протекать электрический ток. Осмотрите кожух на предмет плавления.Выявив возможные причины неисправностей по внешним признакам, переходите к следующему шагу.

Шаг 7

Начните с определения типа реле стартера, которое есть в вашем автомобиле. Обычно они бывают двух типов: один с двумя первичными разъемами, а другой с четырьмя или более. Проверить реле с двумя разъемами намного проще, так как выводы первичной обмотки четко идентифицируются.

Шаг 8

После того, как вы определили реле стартера вашего автомобиля, приступайте к испытаниям.Подготовьте инструменты для тестирования: аккумулятор, мультиметр и соединительные провода.

Испытание реле стартера с двумя разъемами (тип, часто устанавливаемый на стене крыла)

Источник: http://www.youtube.com

Обратите внимание, что полярность клемм не имеет значения при проверке реле стартера. Любой может подключаться к любой клемме аккумулятора, как отрицательной, так и положительной.

Шаг 1

Подключите первичные клеммы к аккумуляторной батарее. Подайте питание на катушку, завершив подключение батареи. Слушайте любой звук. Реле может издавать слышимый щелчок. Это не значит, что в нем нет недостатков. Может произойти щелчок, но контакты могут быть корродированы или сгорели и не пропускают достаточный ток. Чтобы получить истинное представление о состоянии реле, перейдите к шагу 2.

Шаг 2

Установите мультиметр на измерение сопротивления или сопротивления. Подключите щупы к вторичной обмотке реле. Подайте питание на первичную обмотку реле, замкнув цепь батареи и считывая сопротивление.

Должно быть некоторое значение сопротивления, но не слишком высокое. Если его нет, вторичная сторона реле неисправна. Высокое сопротивление или отсутствие непрерывности во вторичной цепи, когда первичная сторона находится под напряжением, может указывать на перегоревшие контакты. Это означает, что реле нуждается в замене.

Шаг 3

Измерьте сопротивление первичной цепи, подключив щупы мультиметра к маленьким штырям. Из-за длинной катушки сопротивление должно быть несколько большим.Однако оно не должно превышать 5 Ом. Слишком высокое сопротивление означает плохую первичную обмотку.

Проверка реле стартера с четырьмя разъемами (тип, часто встречающийся в блоке предохранителей или панели)

Источник: http://www.youtube.com

Реле обычно использует четыре первичных разъема вместо двух. Чтобы проверить это, используйте следующую процедуру.

Шаг 1

Используя сторону сопротивления мультиметра, определите разъемы, которые образуют первичную катушку.Если у вас возникли проблемы с их поиском, воспользуйтесь мультиметром. Установив ручку на измерение сопротивления, поместите щупы мультиметра на два контакта одновременно и измерьте сопротивление.

Контакты, которые регистрируют высокое значение, должны быть соединениями катушки. Проверить сопротивление. Оно не должно превышать 5 Ом. Если это так, то сторона катушки неисправна. Переходите к следующему шагу.

Шаг 2

Подключите мультиметр к вторичной обмотке реле. Штифты различимы и легко идентифицируются.

Шаг 3

Считайте сопротивление. Он должен указывать небольшое значение, чтобы показать целостность цепи. Если сопротивление слишком велико или отсутствует вообще, контакты сгорели или сильно корродировали, и реле больше не может использоваться.

Как починить реле

Если реле заржавело или загрязнено, очистка соединений может восстановить ток. Некоторые даже очистят внутреннюю конструкцию реле.В большинстве случаев очистка внешних частей работает нормально. Используйте пищевую соду и металлическую щетку, чтобы удалить коррозию и грязь. Вы также можете использовать вентилятор для удаления грязи или ткань из микрофибры для очистки поверхностей реле.

Чаще всего целесообразнее заменить вышедшее из строя реле стартера. С новым реле вы уверены, что проблема будет решена раз и навсегда. Эти компоненты могут прослужить более ста тысяч миль. Очевидно, что установка нового стоит своих затрат. Как заменить реле стартера? В следующей главе объясняется этот процесс.

Промышленные пускатели с управлением двигателями | Магнитный пускатель двигателя

Введение

Пускатели двигателя — одно из главных изобретений в области управления двигателями. Как следует из названия, стартер — это электрическое устройство, которое регулирует электрическую мощность для запуска двигателя. Эти электрические устройства также используются для остановки, реверсирования и защиты электродвигателей. Ниже приведены два основных компонента пускателя:

1. Контактор: Основная функция контактора — управлять электрическим током, подаваемым на двигатель.Контактор может включать или отключать питание цепи.
2. Реле перегрузки: Перегрев и потребление слишком большого тока могут привести к перегоранию двигателя и его практически бесполезному использованию. Реле перегрузки предотвращают это и защищают двигатель от любой потенциальной опасности.

Стартер представляет собой сборку этих двух компонентов, которая позволяет ему включать и выключать электродвигатель или электрическое оборудование, управляемое электродвигателем. Пускатель также обеспечивает необходимую защиту цепи от перегрузки.

Типы пускателей двигателей

Существует несколько типов пускателей двигателей. Однако существуют два основных типа этих электрических устройств:

Ручные пускатели

Ручные пускатели — это устройства, которые управляются вручную. Эти пускатели чрезвычайно просты в эксплуатации и не требуют вмешательства специалиста. Стартер включает в себя кнопку (или поворотную ручку), которая позволяет пользователю включать или выключать подключенное оборудование.Кнопки оснащены механическими связями, которые размыкают или замыкают контакты, запуская или останавливая двигатель. Следующие особенности ручного пускателя делают его предпочтительным по сравнению с другими типами:

• Эти пускатели обеспечивают безопасную и экономичную работу.
• Компактные размеры этих устройств делают их пригодными для широкого спектра применений.
• Они обеспечивают защиту двигателя от перегрузки, защищая его от любого потенциального повреждения.
• Эти устройства поставляются с широким выбором корпусов.
• Начальная стоимость ручного стартера невысока.

Магнитный пускатель двигателя

Это другой основной тип пускателя двигателя. Он работает от электромагнита. Это означает, что нагрузка двигателя, подключенная к пускателю двигателя, обычно запускается и останавливается с использованием более низкого и безопасного напряжения, чем напряжение двигателя. Как и другие пускатели двигателей, магнитный пускатель также имеет электрический контактор и реле перегрузки для защиты устройства от слишком большого тока или перегрева.

Схема и работа пускателя двигателя

В пускателе двигателя есть две цепи, а именно:

1. Цепь питания: Цепь питания соединяет линию с двигателем. Он обеспечивает передачу электроэнергии через контакты стартера, реле перегрузки, а затем на двигатель. Ток двигателя передается по силовым (главным) контактам контактора.
2. Цепь управления: Это другая цепь пускателя двигателя, которая включает или выключает контактор.Главные контакты контактора отвечают за разрешение или прерывание прохождения тока к двигателю. Для этого контакты в цепи управления либо разомкнуты, либо замкнуты. Схема управления питает катушку контактора, которая создает электромагнитное поле. Силовые контакты притягиваются этим электромагнитным полем в закрытое положение. Это замыкает цепь между двигателем и линией. Таким образом, дистанционное управление становится возможным с помощью схемы управления. Схема управления может быть подключена двумя способами:
   1. Метод 1: Один из наиболее широко используемых методов подключения схемы управления называется «Двухпроводным методом».При двухпроводном способе подключения управляющей цепи используется пилотное устройство с поддерживаемым контактом, такое как датчик присутствия, термостат или поплавковый выключатель.
   2. Метод 2: В отличие от двухпроводного метода, в «трехпроводном методе» подключения схемы управления используются удерживающий контакт цепи и управляющие устройства с мгновенным контактом.

Цепь управления может получать мощность одним из следующих трех способов:

• Общее управление: Этот тип управления возникает, когда источник питания схемы управления такой же, как и у двигателя.
• Раздельное управление: Это самый популярный тип управления. Как следует из названия, в этой схеме схема управления получает питание от отдельного источника. Обычно получаемая мощность имеет меньшее напряжение по сравнению с источником питания двигателя.
• Управление трансформатором: Как следует из названия, цепь управления получает питание от трансформатора цепи управления. Обычно получаемая мощность имеет меньшее напряжение по сравнению с источником питания двигателя.

Типы пускателей с магнитным приводом

В зависимости от того, как они подключены в цепь, существует множество типов пускателей с магнитным приводом, например:

1. Пускатель прямого включения

-он-линейный пускатель — это простейшая форма пускателя двигателя, кроме ручного пускателя. Контроллер этого стартера обычно представляет собой простую кнопку (но может быть селекторным переключателем, концевым выключателем, поплавковым выключателем и т. Д.). Нажатие кнопки пуска замыкает контактор (путем подачи питания на катушку контактора), подключенный к основному источнику питания и двигателю.Это обеспечивает ток питания двигателя. Для выключения мотора предусмотрена кнопка останова. Чтобы защитить его от перегрузки по току, цепь управления подключена через нормально замкнутый вспомогательный контакт реле перегрузки. Когда реле перегрузки срабатывает, нормально замкнутый вспомогательный контакт размыкается и обесточивает катушку контактора, а главные контакты контактора размыкаются.

Преимущества использования пускателей двигателя с прямым включением:

• Они имеют компактную конструкцию.
• Они экономичны.
• Имеют простую конструкцию.

2. Стартер сопротивления ротора

В пускателе сопротивления ротора три сопротивления соединены таким образом, что они включены последовательно с обмотками ротора. Это помогает значительно снизить ток ротора, а также увеличивает крутящий момент двигателя.

Преимущества использования пускателей электродвигателей с сопротивлением ротора:

• Они экономичны.
• У них простой метод регулирования скорости.
• Они обеспечивают низкий пусковой ток, большой пусковой момент и большой момент отрыва.

3. Пускатель сопротивления статора

Пускатель сопротивления статора состоит из трех резисторов, которые последовательно соединены с каждой фазой обмоток статора. На каждом резисторе возникает падение напряжения, поэтому возникает необходимость подавать низкое напряжение на каждую фазу. Эти сопротивления устанавливаются в начальное или максимальное положение на этапе запуска двигателя. Пусковой ток в пускателях этого типа поддерживается на минимальном уровне.Кроме того, необходимо поддерживать пусковой момент двигателя.

Преимущества использования пускателей электродвигателей с сопротивлением статора:

• Они подходят для использования в системах регулирования скорости.
• Они обладают чрезвычайно гибкими пусковыми характеристиками.
• Обеспечивают плавный разгон.

4. Пускатель автотрансформатора

С пускателем автотрансформатора трансформатор подает определенный процент первичного напряжения на вторичную обмотку трансформатора.Автотрансформатор подключен по схеме звезды. В пускателе этого типа три вторичных обмотки трансформатора с ответвлениями подключены к трем фазам двигателя. Это помогает снизить напряжение, подаваемое на клеммы двигателя.

Преимущества использования пускателей двигателей с автотрансформатором:

• Их можно использовать для ручного управления скоростью, но с ограниченными возможностями.
• Они обладают чрезвычайно гибкими пусковыми характеристиками.
• Имеют высокий выходной крутящий момент.

5.

Стартер звезда-треугольник

По сравнению с другими типами пускателей, пускатель звезда-треугольник широко используется. Как следует из названия, в пускателях звезда-треугольник три обмотки соединены звездой. Определенное время устанавливается таймером или любой другой схемой контроллера. По истечении этого времени обмотки подключаются по схеме треугольник. Фазное напряжение при соединении звездой снижается до 58%, а общий потребляемый ток составляет 58% от нормального тока.Это приводит к уменьшению крутящего момента.

Преимущества использования пускателей электродвигателей звезда-треугольник:

• Они идеально подходят для длительного разгона.
• Они имеют меньший импульсный ток на входе по сравнению с другими пускателями.
• Они имеют более простую конструкцию по сравнению с другими пускателями.

Характеристики пускателей двигателей

Сегодня пускатели двигателей широко используются из-за их ряда полезных свойств.Ниже приведены некоторые особенности этих очень полезных электрических устройств:

1. Они облегчают запуск и остановку двигателя.
2. Пускатели рассчитаны на мощность (в лошадиных силах, киловатт) и ток (в амперах).
3. Они обеспечивают необходимую защиту двигателя от перегрузки.
4. Электрическое устройство обеспечивает функцию дистанционного включения / выключения.
5. Эти устройства позволяют быстро включать и отключать ток (включение и выключение).

Основные функции пускателей двигателей

Ниже приведены наиболее важные функции, которые должен выполнять пускатель:

1. Управление: Функция управления в основном выполняется контактором пускателя. Он контролирует размыкание и замыкание силовой электрической цепи. Коммутация осуществляется главными контактами (полюсами) контактора. Электромагнитная катушка находится под напряжением, которая размыкает или замыкает контакты. Эта электромагнитная катушка имеет номинальное управляющее напряжение и может быть переменным или постоянным напряжением.
2. Защита от короткого замыкания: В промышленных приложениях нормальный ток нагрузки может достигать тысяч ампер. В случае короткого замыкания ток короткого замыкания может превысить 100 000 ампер.Это может вызвать серьезное повреждение оборудования. Защита от короткого замыкания отключает питание и безопасным образом предотвращает потенциальное повреждение. Защита от короткого замыкания обеспечивается предохранителями или автоматическими выключателями в комбинированном контроллере двигателя.
3. Защита от перегрузки: Когда двигатель потребляет больше тока, чем он рассчитан, возникает состояние перегрузки. Основная задача реле перегрузки — обнаружение избыточных токов. При обнаружении перегрузки вспомогательный контакт реле перегрузки размыкает цепь и предотвращает перегрев или перегрев двигателя.Электронные или электромеханические реле перегрузки используются в сочетании с контактором для обеспечения необходимой защиты от перегрузки.
4. Отключение и отключение: Чтобы предотвратить непреднамеренный перезапуск, необходимо отключить двигатель от основной цепи питания. Чтобы безопасно выполнять техническое обслуживание двигателя или стартера, двигатель должен отключаться и быть изолированным от источника питания. Эту функцию выполняет размыкающий выключатель цепи. Отключение и отключение обеспечивается размыкающим выключателем или автоматическим выключателем в комбинированном контроллере двигателя (или может быть установлен удаленно от стартера).

Стандарты и характеристики

Номинальные параметры пускателя двигателя зависят от многих факторов, таких как тепловой ток, длительный ток, напряжение двигателя и мощность.

Тепловой ток зависит от теплопроводности (k), которая является свойством, указывающим теплопроводность материала. Это означает, что тепловой ток прямо пропорционален теплопроводности.

Постоянный ток, который также обычно называют номинальным постоянным током, является мерой способности пускателя, управляющего двигателем, выдерживать ток в течение непрерывного времени.

Номинальная мощность пускателя двигателя зависит от типа используемого двигателя. Пускатели двигателей постоянного тока рассчитаны на мощность постоянного тока. С другой стороны, пускатели двигателей переменного тока имеют номинальную мощность однофазной и трехфазной мощности.

Характеристики пускателя двигателя зависят от размера и типа нагрузки, на которую он рассчитан. Стартеры соответствуют стандартам и рейтингам Underwriters Laboratories (UL), Канадской ассоциации стандартов (CSA), Международной электротехнической комиссии (IEC) и Национальной ассоциации производителей электрооборудования (NEMA).

Рейтинг NEMA

Рейтинг NEMA стартера в значительной степени зависит от максимальной номинальной мощности, указанной в стандарте ISCS2 Национальной ассоциации производителей электрооборудования. Выбор стартеров NEMA осуществляется на основе их размера NEMA, который варьируется от размера 00 до размера 9.

Стартер NEMA с его заявленной мощностью может использоваться в широком диапазоне приложений, от простого до и от приложений до приложений для подключения к сети и бега трусцой, которые более требовательны.При выборе подходящего пускателя двигателя NEMA необходимо знать напряжение и мощность двигателя. В случае значительного количества закупорок и толчков, потребуется снижение номинальных характеристик устройства, соответствующего требованиям NEMA.

Рейтинг МЭК

Международная электротехническая комиссия (МЭК) определила рабочие и рабочие характеристики устройств МЭК в публикации МЭК 60947. Стандартные размеры не указаны МЭК.Типичный рабочий цикл устройств IEC определяется категориями использования. Что касается общих применений для запуска двигателей, наиболее распространенными категориями применения являются AC3 и AC4.

В отличие от типоразмеров NEMA, они обычно рассчитываются по максимальному рабочему току, тепловому току, номинальной мощности и / или кВт.

Есть и другие параметры, которые важно учитывать при выборе пускателей двигателя, такие как ускорение с ограничением по времени, ускорение линии тока, управляющее напряжение, количество полюсов и рабочая температура.Мы рассмотрим их в будущем официальном документе.

Мы надеемся, что этот краткий технический документ дал вам хорошее базовое представление о пускателях двигателей. Другие статьи c3controls ищите на c3controls.com/blog.

Отказ от ответственности:
Содержимое, представленное в этом техническом документе, предназначено исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг.Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты. Информация в этом техническом документе была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация в этих официальных документах является неполной, неверной или неприменимой к определенным обстоятельствам или условиям.Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом техническом документе, или действий на ее основе.

Устранение неисправностей системы стартера мотоцикла — Cyclepedia

Получите доступ к технической поддержке и нашему руководству по устранению неполадок

Электростартерные системы теперь можно найти почти на всех силовых спортивных автомобилях. Все электрические пусковые системы имеют две отдельные цепи: одну для слабого тока и одну для сильноточного. Обе цепи подключены к батарее.

Когда стартер активирован, для его вращения требуется большой ток. Сильноточная цепь передает этот ток на стартер от аккумуляторной батареи. Эту схему легко идентифицировать, так как в ней должен использоваться провод большего сечения, чтобы выдерживать большой ток. Провода калибра от 6 до 8, которые соединяют положительный вывод аккумуляторной батареи с реле стартера и реле стартера с двигателем стартера, образуют сильноточную цепь вместе с сильноточными контактами в реле стартера.

Сильноточная цепь управляется слаботочной цепью. В слаботочной цепи используются провода меньшего диаметра, обычно от 16 до 12 калибра. Центральными компонентами этой цепи являются аккумулятор, главный выключатель зажигания, выключатель запуска двигателя, предохранитель и обмотка катушки внутри реле стартера.

При срабатывании переключателя запуска двигателя замыкается цепь низкого тока, и внутри реле стартера создается электромагнитное поле. Это электромагнитное поле замыкает сильноточные контакты и замыкает сильноточную цепь.Сильный ток течет по толстому проводу для питания стартера. Когда пусковой переключатель двигателя отпускается, цепь низкого тока размыкается, и в результате размыкаются контакты высокого тока и прекращается подача большого тока на стартер.

Большинство пусковых цепей предназначены для предотвращения вращения стартера в нежелательных условиях. Это может включать в себя выключатели тормоза, сцепления, боковой подножки или нейтрали, которые не позволят замкнуться слаботочной цепи, если не будут созданы оптимальные условия запуска.Если система запуска не работает должным образом, устраните неисправность всей цепи, а не только основных компонентов.

При проверке системы электрического запуска обязательно начинайте с полностью заряженной аккумуляторной батареи. Найдите реле стартера. Попытайтесь завести двигатель и послушайте реле стартера. Реле стартера должно щелкнуть. Если реле щелкает, замыкается слаботочная цепь пусковой системы.

Если реле стартера не щелкает, проверьте слаботочную цепь и компоненты на наличие проблемы.Таким же образом можно проверить почти все реле стартера.

Отсоедините сильноточный провод от положительной клеммы аккумуляторной батареи и отсоедините слаботочный разъем от реле стартера. Подайте напряжение 12 В непосредственно на входные клеммы слабого тока реле стартера. Проверьте целостность цепи между клеммами высокого тока. Когда скачок завершен, между сильноточными клеммами должно быть соединение. Когда перемычка разомкнута, не должно быть непрерывности между сильноточными клеммами.Замените реле стартера, если оно не прошло проверку.

Если реле стартера щелкает, но стартер не вращается, проблема в сильноточной цепи. Проверьте надежность соединения толстых проводов между аккумуляторной батареей и реле стартера, а также реле стартера и стартером. Проблема может заключаться в стартере, если проверить силовые провода и соединения.
