Схема подключения розетки прицепа: Распиновка розетки прицепа легкового автомобиля — схема подключения фаркопа

Распиновка розетки фаркопа. Схема подключения электрики

 Поскольку тягово-сцепного устройство в основном подразумевает транспортировку прицепа по дорогам общего пользования, оно должно быть оборудовано электрической розеткой, дублирующей всю сигнализирующую светотехнику автомобиля на прицеп. Эксплуатация легкового прицепа с неработающими габаритами, стоп сигналами и указателями поворота запрещена. Не исправная световая сигнализация прицепа подлежит тем же самым штрафным санкциям, что и не работающие осветительные приборы на автомобиле. Отсюда следует, что после монтажа прицепного устройства, обязательно необходимо подключить электрику фаркопа.

Все легковые прицепы делятся на два вида по контактной группе подключаемой вилки. На 7-ми и 13-ти контактные разъемы. Тринадцати-пиновые розетки в основном используются на прицепах-кемперах, автодомах, на всех остальных легковых телегах для перевозки груза реализована семи контактная евро схема.

О ней мы и поговорим далее.

Для многих автомобилей, как отечественного, так и иностранного производства самым распространенным является подключение проводки непосредственно напрямую к задним фонарям. Для этого необходимо два жгута трех и четырёх жильных кабелей длинною примерно по 1.5 метра.

К левому фонарю подключаем габарит, сигнал поворота и противотуманный фонарь (при наличии). К правому: габарит, поворотник, стоп сигнал и массу (земля). Далее выводим все жгуты в низ бампера где будет монтироваться розетка фаркопа и подключаем контактную группу по следующей нумерации:

1 — левый поворот

2 — противотуманный фонарь

3 — земля

4 — правый поворот

5 — габарит

6 — стоп сигнал

7 – габарит

После сборки розетки необходимо проверить правильность подключения либо сигнальным тестером, либо прицепом с исправной светотехникой.

Подключение розетки прицепа и фаркопа легкового и грузового автомобиля, схема по цветам, распиновка

Розетка фаркопа — устройство, необходимо для подключения разных сигналов и обеспечения работоспособности электрики на прицепе: тормозов, поворотников, габаритных огней, подсветки номерного знака и т. д.

Ниже рассмотрим основные виды розеток, поговорим о схемах подключения и особенностях распиновки. Отдельное внимание уделим назначению электронного блока согласования и нюансам соединения розетки.

Для примера приведем принцип подключения устройства на Нива Шевроле, лодочного прицепа ЛАВ, ВАЗ-2110 и ряда других транспортных средств.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия.

В продаже имеется два типа (по количеству жил):

1. Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
2. 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Схемы подключения (распиновка)

При изучении схемы подключения розетки прицепа и фаркопа автомобиля важно ориентироваться на действующие ГОСТы и правила. В них указываются требования государственных органов, позволяющие избежать ошибок при соединении и эксплуатации девайсов, а также при проверке схемы электрического соединения.

Что говорит ГОСТ 9200-76

Одним из главных документов, позиционирующих подключение 7-контактных разъемов для легковых и грузовых автомобилей, а также тракторов, является ГОСТ 9200-76. Он утвержден и введен в работу еще в 19.01.1976 года и действует до сих пор.

Стандарт соответствует следующим ISO:

• 1185-75.
• 3731-80.
• 1724-80.
• 3732-82.
• 4091-78.

Перед появлением ГОСТ 9200-76 действовал документ ГОСТ 9200-59, но с появлением новых правил он утратил силу.

Здесь рассматриваются следующие типы размеров:

• 24 N и 24 S на напряжение 24 В;
• 12 N и 12 S на напряжение 12 В.

По желанию потребителя на тягачах для авто, а также прицепах и полуприцепах с напряжением 24 В разрешается использование 12N.

Особенности разъемов:

1. 24 N снабжается большим гнездом для 1-го контакта и 6-ю небольшим штырями. Внутренний диаметр 1-го контакта должен быть таким, чтобы обеспечивать необходимое усилие отсоединения.
2. 24 S также комплектуется одним большим 1-м контактом и 6-ю меньшего размера.
3. 12 N имеет четыре гнезда (контактные соединения один, три, четыре и шесть), а также три подпружиненных штыря — второй, пятый и седьмой контакты. Диаметры штырей должны быть такими, чтобы они вошли в гнезда вилки и обеспечили необходимое усилие.
4. 12 S предусматривает особую конструкцию. Такая розетка комплектуется четырьмя гнездами (один, три, четыре и шесть), одним углубленным 7-м гнездом (глубже на 3 мм), а также парой пружинных штырей (второй и пятый контакты).

Схемы и распиновка разъемов 24 N.

Розетка, тип 24N на номинальное напряжение 24 ВВилка, тип 24N на номинальное напряжение 24 ВНазначение контактов 24N

Схемы и распиновка разъемов 24 S.

В ГОСТ 9200-76 особое внимание уделено техническим требованиям. В частности, разъем должен обеспечивать стабильное подключение при токе до 40 А. Важно, чтобы штыри и гнезда не прокручивались в своих местах, а их обозначение должно наноситься надежным способом с гарантией хорошей читабельности.

Допустимое превышение температуры не должно составлять более 45 градусов Цельсия при токе нагрузки на 25% больше номинального.

Распиновка

При подключении розетки прицепа и фаркопа необходимо учитывать тонкости распиновки. Рассмотрим каждый из вариантов отдельно.

7 PIN

7-контактные розетки для прицепов применяются в России и Европе. Тип — 12 N, ISO 1724.

Обозначение ножек имеет следующий вид:

1. Поворотный сигнал слева (L). Желтый, 1.5 кв. мм.
2. Задние противотуманки или +12 В (54G). Синий, 1.5 кв. мм.
3. Заземление («минус»). Белый / серый, 2.5 кв. мм.
4. Поворотный сигнал справа (R). Зеленый, 1.5 кв. мм.
5. Лампа для подсветки номерного знака и габарита справа (58R). Красный, 1.5 кв. мм.
6. Тормоза – стоп-сигнал (54). Красный, 1.5 кв. мм.
7. Габарит слева (58L). Черный, 1.5 кв. мм.

Упрощённая схема.

В случае с американской версией розетки на 7 PIN размещение контактов немного отличается. Здесь изменен разъем контакта движения задним ходом, а также нет раздела по габаритам слева и справа. В ряде машины из США не разделяются габариты и СТОП-сигналы, которые идут в одном проводе.

Как вариант, можно собрать «русскую» схему. Ее особенность такова, что провод на ПТФ может отсутствовать или же он будет только один, подключаемый к 7-му контакту вилки. При этом 5-й контакт не применяется или закорочен 7-м.

Один из примеров 7-пинового девайса — металлическая розетка ATE-05 от производителя Airline. Это наиболее прочное изделие для фаркопа без резинки пыльника.

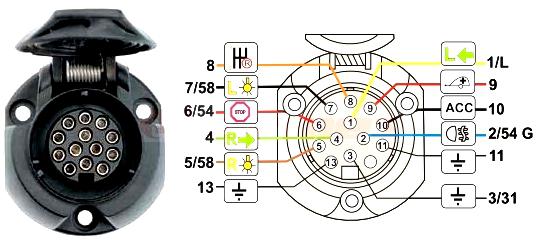

13 PIN

При выборе 13-пиновой розетки (ISO 11446) количество разъемов больше, поэтому необходимо быть более внимательным при подключении.

Рассмотрим главные элементы:

1. Поворотный сигнал слева (1/L). Желтый, 1. 5 кв. мм.
2. Задняя противотуманка (2). Синий, 1.5 кв. мм.
3. Земляной разъем для клемм с первой по восьмую (3/31). Белый, 2.5 кв. мм.
4. Поворотный сигнал справа (4/R). Зеленый, 1.5 кв. мм.
5. Правый габарит и подсветка номерного знака (5/58-R). Коричневый, 1.5 кв. мм.
6. Лампа сигнала STOP (6/54). Красный, 1.5 кв. мм.
7. Габариты слева и подсветка номерного знака (7/58-L). Черный, 1.5 кв. мм.
8. Лампочка заднего хода (8). Розовый, 1.5 кв. мм.
9. Постоянное напряжение на 12 В и 35 А (9). Оранжевый, 2.5 кв. мм.
10. Напряжение на 12 В и 35 А (подается после поворота ключа в замке зажигания), (10). Серый, 2.5 кв. мм.
11. «Масса» (11). Черно-белый, 2.5 кв. мм.
12. Сигнальный проводник, резерв (12). Светло-серый, 1.5 кв. мм.
13. Земля для девятой клеммы (13). Красно-белый, 2.5 кв. мм.

Имея перед глазами распиновку розеток прицепа и фаркопа, можно с легкостью выполнить подключение и провести ревизию электрики (в случае неисправности).

В Европе пользуются спросом 7-пиновые (ISO-1724) и 13-пиновые (ISO-11446) разъемы. Как видно из приведенной выше распиновки, 13-контактная версия дает больше возможностей и имеет лучшую защиту от воды и загрязнений.

Разъемы работают на системах с напряжением 12 В, но для 7-контактного разъема могут быть исключения. Они часто работают на 6 и 24 В. Так, автомобили и прицепы с 6-вольными системами могут использовать 7-ми 5-ти контактный разъем.

5 PIN (ISO 1724)

Розетка с пятью контактами почти идентична с 7-пиновым разъемом, который рассмотрен выше. Разница в том, что у него нет первого и четвертого контакта. Такую розетку можно встретить на старых машинах, и сама проводка может отличаться от того, что указано в действующем стандарте. При желании такую вилку легко заменить на 7-контактную.

Дополнительные разъемы

Кроме рассмотренных выше, существуют и другие типы разъемов. Мы не будем останавливаться на них подробнее, а лишь кратко упомянем об иных видах розеток и укажем их распиновку.

7-контактный разъем для АБС и ЕБС (ISO 7638-2).

2-контакрный разъем контакт 2 (54G) с учетом DIN 72552. + 12V постоянный — задние противотуманные фары и + 12V через замок зажигания – фонари заднего хода.

7-пиновая розетка для прицепа вида 12S и типа ISO 3732.

Распиновка по цветам.

15-контактный разъем по ISO 12098 для тяжелых коммерческих прицепов и грузовых машин.

7-контактная розетка для АБС / ЕБС по ISO 7638-1 для подключения 24 В систем EBS и ABS на тяжелых прицепах.

7-пиновый разъем по ISO 1185 для тяжелых / коммерческих грузовиков (на более новых авто он не применяется).

7-контактная розетка ISO 3731. На более новых машинах заменена на ISO 12098 и 7638.

Зачем нужен электронный блок согласования

Далеко не во всех случаях можно просто соединить розетки фаркопа и прицепа. Если машина имеет сложную электронику, потребуется блок согласования.

Его применение позволяет избежать ошибок при тестировании работы светового оборудования и электрики транспортного средства.

Кроме того, блок согласования — неизменная вещь, когда необходимо передача сигнала с помощью мультиплексной шины.

Схема подключения имеет следующий вид:

1. Сигналы с авто поступают на блок согласования.
2. Последний обрабатывает информацию.
3. При отсутствии конфликтов сигнал передается на прицеп легкового или грузового автомобиля.

Для корректной работы блок необходимо подключить к аккумулятору и правильно соединить провода (с учетом распиновки).

Схема подключения показана ниже.

Что необходимо для подключения

Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.

В пакет входит следующее оборудование:

1. Кожух розетки для фаркопа. Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений. Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
2. Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства.
3. Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
4. Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
5. Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.

Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.

Особенности подключения розетки

При соединении розетки прицепа и фаркопа в легковом и грузовом транспорте необходимо учитывать ряд особенностей.

Выделим основные моменты:

1. Для подключения фаркопа к электропроводке машины используйте многожильный медный провод. Оптимальный вариант — применение 1,5-миллиметрового проводника с двойным слоем изоляции. Но учтите, что для «земли» необходимо использовать провод на 2,5 кв. мм.
2. При соединении всех элементов следите за соответствием схемы, а после завершения работ защитите проводку от влаги.
3. При подключении контактов используйте графитовую смазку, защищающую от окислительных процессов.

Выделяется два способа монтажа розетки — стандартный и универсальный. Первый вариант применяется в ситуации, если на фаркопе уже имеются необходимые разъемы, а второй способ оптимален для автомобилей, на которых установлен электронный блок управления.

Классический способ

При стандартном методе подключения сделайте следующее:

1. Изучите схему розетки, особенности ее монтажа и виды PIN на вилке.
2. Найдите колодку со жгутом проводов в задней лампе. Именно к ней нужно подключить розетку через специальные разъемы.
3. Протащите жгут через специальное окно, предусмотренное производителем транспортного средства.
4. Подключите второй сигнальный провод, который нужен для поворотника машины.
5. Соедините провода с помощью клипс или пайки.

При подключении розетки строго следуйте рекомендациям производителя, ведь в ином случае возможно повреждение проводки.

Универсальный метод

Универсальный способ подключения розетки применяется в легковых или грузовых автомобилях, где стоит ЭБУ. Обычное решение, рассмотренное выше, здесь не подойдет, ведь электронный блок управления отвечает за контроль задних осветительных устройств.

Если вмешаться в проводку, на приборной панели появится ошибка, а все освещение транспортного средства будет отключено. Для решения проблемы нужен блок согласования, о котором упоминалось выше. Лишь после его подключения можно соединять розетки прицепа и фаркопа с учетом имеющихся требований.

После подключения следуйте нескольким советам, позволяющим продлить срок эксплуатации оборудования.

Схема подключения блока согласования «Smart Connect» 7 pin с выключателем противотуманных фар.

Базовые моменты:

1. Старайтесь избегать перегрузок в электрической сети машины, ведь это может привести к воспламенению проводки.
2. Периодически проверяйте в прицепе электропроводку и остальные элементы перед каждым выездом. Обращайте внимание на качество контактного соединения вилки и розетки. Обратите внимание, чтобы внутрь случайно не просочилась влага.
3. Проверяйте качество электрических соединений в салоне машины и в прицепе.
4. Защитите контактные зоны и разъемы смазывающими составами.
5. При появлении болтающихся проводов закрепите их к элементам конструкции с помощью хомутов из пластмассы. По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.

При отсутствии опыта в монтаже лучше не рисковать и доверить работу специалистам. Это особенно актуально, если выполнение работы планируется на иномарке. Мастера знают тонкости подключения розеток разных типов, нюансы распиновки и правила монтажа.

Особенности подключения прицепов Скиф-М1, Скиф-М2, МЗСА и других

При подключении прицепов СКИФ необходимо быть внимательным, ведь в них распиновка несколько отличается от 7-пиновой схемы по ГОСТ 9276 и ISO 1724.

Так, на второй клемме Скиф-М1, выпущенного с 1981 по 1987 годы, и Скиф-М2, произведенного в период с 1987 по 1993-й, размещен «плюс» аккумуляторной батареи, а не задний противотуманный фонарь.

Схема электрооборудования прицепа Скиф-МСхема электрооборудования прицепа Скиф-М1Схема электрооборудования прицепа Скиф-М2

Кроме того, на МЗСА прицепах габариты подключаются только 7-му контакту. Это сделано для удобства, чтобы при необходимости можно было подключиться к старому отечественному автомобилю.

Наличие «+» АКБ — большой плюс в походе, ведь его можно использовать для подключения освещения. Изменилось и обозначение контактной группы. Вместо привычных арабских цифр здесь приведены римские.

Если говорить о более ранних версиях Скиф-М, в них отличий больше.

Здесь применялась следующая схема:

1. I — сигнал STOP;
2. II — левый поворотник;
3. III — контрольная лампочка указателя поворота;
4. IV — правый поворотник;
5. V — «плюс» аккумулятора;
6. VI — задние габариты и фонари освещения номера;
7. М — масса.

В схеме предусмотрен блок согласования, разгружающий реле поворотников машины.

Для работы этого элемента необходимо постоянное питание, подаваемое через пятый контакт от аккумулятора через розетку.

В старых разъемах не разделялись контакты габаритных огней и подавались они только через седьмой контакт, а второй относился к запасным.

Там была предусмотрена лампа, позволяющая контролировать работу прицепа и его поворотников.

При подключении старого прицепа к розетке современного типа поворотник на прицепном устройстве будет мигать только при включенных габаритах. Кроме того, возможно мигание противотуманки (в некоторых моделях) и контрольной лампы на приборной панели.

В случае с прицепами МЗСА к пятому сигналу ничего не выходит. Следовательно, если после подключения на прицепном устройстве не горят габариты, причина, как правило, в выводе сигнала на пятый контакт, а на седьмом его не будет.

Ряд производителей прицепов в РФ при монтаже лампы заднего хода подсоединяют его к пятой клемме, а габаритам остается седьмое контактное соединение.

Распиновка лодочного прицепа ЛАВ

Отдельный интерес представляет распиновки контактов в прицепах марки ЛАВ. Выделим особенности контактов:

1. Левый поворотник.
2. Задний ПТФ.
3. Масса.
4. Правый поворотник.
5. Лампа заднего хода.
6. STOP-сигнал.
7. Габаритные и контурные огни, освещение номера.

Знание особенностей контактной группы поможет безошибочно подключить розетку прицепа и фаркопа.

Подключение розетки прицепа ВАЗ 2110

В автомобиле ВАЗ 2110 применяется розетка прицепа, изготовленная по стандарту 12 N, ISO 1724.

Здесь предусмотрено семь контактов: два поворотника (первый и четвертый), противотуманная фара (второй), масса (третий) задние фонари и правы габарит (пятый), стоп-сигнал (шестой) и левый габарит (седьмой).

Как и в прошлых случаях, для всех контактов применяется провода сечением на 1,5 кв. мм, кроме «земли», которая идет на 2,5 кв. мм.

Нива Шевроле

При подключении розетки прицепа к Нива Шевроле можно использовать жгут проводов с ТСУ (тягово-сцепным устройством) и еврофурнитурой 0183 для указанной модели авато. Артикул — 00001-75045552-00-0.

Кроме того, этот жгут подойдет для подключения прицепов других авто с 7-контактным разъемом, чтобы избежать применения связки проводов с пятью + двумя жилами.

Ланос

Для автомобилей Ланос применяется стандартный разъем типа 12 N, ISO 1724. Здесь используется та же распиновка, что рассмотрена выше. После подключения обратите внимание на правильность работы тормозов, габаритных огней и других элементов освещения.

Подключение розетки прицепа к грузовому автомобилю КамАЗ

Владельцы грузовых автомобилей КАМАЗ часто спрашивают, какой тип розетки можно использовать для прицепа.

Основной вариант — штепсельный девайс типа ПС 325-100 на 24 В. Изделие предназначено для передачи электрических сигналов на габаритные огни, стоп-сигналы, поворотники и другие элементы. Они бывают с 7-ю и 15-ю жилами.

При этом 7-жильные модели условно делятся на два типа — N и S. Первый тип очень похож на остальные модели, а S-вид имеет вид пустой трубки.

Распиновка:

1. Масса (Ч.4), белый.
2. Левый габарит (Г.52), черный.
3. Поворотник слева (К.75), желтый.
4. Тормоза (3.57), красный.
5. Поворотник справа (С.74), зеленый.
6. Габарит правый (Кч. 52), коричневый.
7. Не задействованный. Можно подключить задний ход или переносную лампу. Синий.

В качестве аналога можно использовать розетку на 24 В производства БААЗ). Ее распиновка такая же, а отличается только производитель.

При выборе оригинального ПС 325 обратите внимание на следующие моменты:

1. При переворачивании изделия крышка не должна открываться. Оптимально, если она хорошо подпружинена и открывается только при наличии усилия со стороны пользователя.
2. Штыри внутри не должны болтаться.
3. В подделке отверстия у основания очень маленькие. Проверить это можно с помощью специальной фишки для обжима проводов.
4. Обратите внимание на качество внутренней резьбы и материал. В поддельную розетку закрутить винт очень трудно. Кроме того, само изделие выполнено из алюминия.

Знание этих моментов позволяет отличить подделку от оригинала и избежать пустой траты денег.

Итоги

Подключение розетки фаркопа и прицепа легкового и грузового автомобиля не создает трудностей. Для этого необходимо сразу разобраться с распиновкой и следовать правилам подключения.

Если по какой-то причине контакты не стыкуются из-за разного числа / типа разъемов, можно использовать переходники. При этом всегда проверяйте, чтобы световое оборудование правильно работало во всех режимах, а на приборной панели ЭБУ не выдавало никаких ошибок.

голос

Рейтинг статьи

Схема подключения разъема прицепа (распиновка розетки фаркопа)

Схема подключения разъема прицепа (распиновка розетки фаркопа)

Схема подключения прицепа распиновка розетки фаркопа:

№ контакта	Код	Цвет проводов МЗСА	Цвет проводов ГОСТ 9200-76 стр. 10 (11)	Сигнал	Сечение провода
1	L	Желтый	Желтый	Левый поворотник	1,5 мм2
2	54G	Голубой	Голубой	Опция, в России выводят противотуманный фонарь	1,5 мм2
3	31	Белый	Белый	Земля (-)	2,5 мм2
4	R	Зеленый	Зеленый	Правый поворотник	1,5 мм2
5	58R	(Нет провода)	Коричневый	Правый габарит и подсветка номера (иногда задний ход)	1,5 мм2
6	54	Коричневый	Красный	Стоп-сигналы	1,5 мм2
7	58L	Черный	Черный	Левый габарит	1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться.

Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схема подключения розетки легкового прицепа

Подключение фаркопа – схема и распиновка розетки фаркопа

Многие автомобилисты считают, что подключение фаркопа – простая и быстрая процедура. По сути, подсоединить прицеп к машине действительно несложно. В то же время подключение электрики прицепа уже может вызывать немало вопросов. В таких случаях понадобится схема подключения фаркопа.

Наличие самого фаркопа на автомобиле мы обсуждать не будем, так как без прицепного устройства обойтись в таких ситуациях нереально.

Как правило, на фаркопах имеется специальная площадка, на которой расположена розетка фаркопа. В большинстве случаев эта самая розетка оснащается защитной крышкой.

Наиболее распространенные виды розеток имеют 7 и 13 контактов. На территории нашей страны обычно применяют 7-контактные устройства, а вот 13-контактные розетки можно увидеть на многих автомобилях, эксплуатирующихся в Европе и США. По сути, разница заключается в применении дополнительных контактов, необходимых для активации противотуманок и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.

Как подключить розетку фаркопа

Розетку можно подключить лишь двумя методами:

Применение стандартного способа возможно только в том случае, если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами. В таких случаях схема подключения прицепа вообще не понадобится, так как надо лишь вставить розетку в гнездо. Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины.

Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но в большинстве случаев автомобилисты вынуждены применять универсальный метод. Мы рассмотрим два варианта развития событий.

Вариант первый

Автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Сначала необходимо изучить схему подключения розетки прицепа. Затем с помощью подходящих разъемов подключаем розетку в месте расположения колодки жгута одного из задних фонарей автомобиля. Как правило, там можно найти технологическое окошко, которое производители делают для упрощения процедуры замены перегоревших лампочек. Правда, лишний провод все же будет, ведь придётся подключить второй указатель поворота.

Для реализации поставленной задачи можно найти обжимные клипсы либо просто удалить изоляцию с провода, соединить его с проводом, идущим от розетки, и закрепить результат с помощью пайки. Схема электрической проводки автомобиля на этом этапе точно не помешает. Кстати, советуем посмотреть видеосюжет, что поможет вам убедиться в правильности своих действий. Схема подключения розетки фаркопа должна быть у вас под рукой.

Вариант второй

Если речь идет о современном автомобиле с непростой электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях специалисты используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.

Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

Если на автомобиле установлен разъем, стандарт которого отличается от того, что используется на прицепе, советуем воспользоваться услугами специалистов. Если есть желание сэкономить – смотрите опубликованные в этой статье схемы подключения розетки прицепа и распиновку контактов. При наличии некоторых навыков вы сможете решить проблему и самостоятельно. Подключение грузового прицепа осуществляется аналогичным способом.

Не забывайте, что подключать электрику прицепа необходимо в обязательном порядке. Не стоит пренебрегать этим, рассчитывая на внимательность других участников дорожного движения. Это одна из неисправностей, за наличие которой на вас могут наложить штраф. Перед тем как отправиться в путь, выделите одну минуту для проверки работоспособности сигнальных огней прицепа.

Схема подключения розетки прицепа автомобиля

Принятые во всем мире правила предусматривают установку на прицепы (буксируемые транспортные средства, БТС) для легковых машин сигналов поворота влево/вправо, а также стопа. Для подключения проводки БТС к автомобилю применяют два вида розеток на 7 или 13 выводов. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть. Ночью это может стать причиной аварии.

7 и 13 контактов: в чем разница

Основное отличие этих разъемов в том, что устройства, в которых вилка и розетка имеют по 7 выводов (клемм), обеспечивают лишь выполнение основных функций: габариты, повороты и стоп-сигнал. Для большинства водителей этого достаточно, однако тяга к комфорту привела к появлению устройств, в которых используют 13 выводов. Дополнительные контакты необходимы для присоединения оборудования домов на колесах к аккумулятору автомобиля. Причем два вывода обеспечивают постоянное подключение, а еще два подают плюс и минус напряжения питания от аккумулятора машины лишь после включения зажигания.

Особенности подключения разъемов современных машин

БТС оборудован электропроводкой, которая напрямую соединяет разъем и соответствующие лампы. Если они соответствуют мощности, то никаких проблем во время присоединения к современным автомобилям не будет.

Если же установлены более мощные источники света, то велика вероятность, что электроника машины отключит разъем от бортовой сети автомобиля. Ведь чем выше мощность, тем сильней ток, а значит, больше нагрузка на проводку.

Поэтому в современных машинах с завода установлен блок согласования, который увеличивает ток, подаваемый на разъем и снимает ограничение по мощности. Естественно, что монтаж такого блока требует прокладки новых кабелей, рассчитанных на увеличенный ток.

Схема подключения

Схема подключения прицепа (распиновка) российской розетки на 7 клемм выполнена так:

1. Поворотник левой стороны.
2. Лампа заднего хода.
3. Земля.
4. Поворотник правой стороны.
5. —
6. Лампа стоп-сигнала.
7. Габаритные огни.

Вот европейская (она же универсальная) распиновка розетки фаркопа:

1. Поворотник левой стороны.
2. Лампа заднего хода.
3. Земля.
4. Поворотник правой стороны.
5. Подсветка номера и правый габаритный фонарь.
6. Лампы стоп-сигнала.
7. Правый габаритный фонарь.

Вот распиновка разъема на 13 клемм:

1. Поворотник левой стороны.
2. Задний противотуманный фонарь.
3. Земля для клемм с 1 по 8.
4. Поворотник правой стороны.
5. Левая сторона габаритов и подсветки номера.
6. Лампа стоп-сигнала.
7. Правая сторона габаритов и подсветки номера.
8. Лампа заднего хода.
9. Постоянное напряжение 12 вольт 35 ампер.
10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
11. Земля для клеммы.
12. Сигнальный провод.
13. Земля для клеммы 9.

Другая распиновка

Описанные выше распиновки позволяют без всяких переделок присоединять любой прицеп к любому автомобилю, на котором установлен подходящий разъем. На многих машинах установлены оба вида разъемов, что еще больше увеличивает их универсальность. Поэтому крайне нежелательно менять распиновку. Для этого придется переделывать электрику машины или прицепа и использовать их только друг с другом, без возможности соединения с другими машинами или БТС. К тому же, такая переделка запрещена правилами дорожного движения, принятыми в России. Поэтому в результате переделки вы не только получите проблемы с ГИБДД, но и можете лишиться выплаты по ОСАГО или КАСКО. Ведь полное соответствие транспортного средства установленным в России правилам является одним из обязательных требований страховых компаний.

Еще статьи из рубрики Теория

Схема подключения розетки прицепа легкового автомобиля

Присоединение прицепа легкового автомобиля осуществляется на фаркоп – прицепное шаровое устройство. Он подключается к проводке автомобиля, что позволяет водителю включать габариты, противотуманные фары и поворотники на прицепе. Подключение электрики осуществляется посредством специальной розетки – она имеет 7 или 13 контактов. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем.

Некоторые тонкости

На простых автомобилях вроде ВАЗ 2107 подключение розетки фаркопа к автомобилю подсоединяется проводами к штатной проводке, которая отвечает за заднюю оптику.

Рано или поздно вам может понадобится использовать свой легковой автомобиль для перевозки груза

Стандартное подключение электрики осуществляется по принципу «папа-мама», не представляет никаких трудностей, поскольку разъемы продаются во всех автомагазинах. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Для подсоединения проводки лучше выбирать многожильные провода из меди.

Распиновка розетки фаркопа 7 пин сегодня является наиболее популярной. Однако электророзетки для европейских авто могут отличаться от аналогичных приспособлений для легковых автоприцепов отечественного производства расположением сигнальных проводов.

Возникает вопрос: как подсоединить розетку в этом случае? Похожая проблема возникает в том случае, когда вилка на автомобиле имеет 13 контактов, а разъем фаркопа – 7.

Для подключения электрики, если речь идет о разных разъемах, используется специальный смарт-коннект. Он позволяет соединить контакты в случаях, когда распайка не совпадает.

Читайте также: Тюнинг бампера Лада Гранта, Приора и Ларгус

При выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов

Схема подключения розетки фаркопа на 13 контактов выглядит так, что провода на ней расположены следующим образом:

• 1 – левый поворот;
• 2 – противотуманная фара;
• 3 – земля;
• 4 – правый поворот;
• 5 – правый габарит;
• 6 – стоп-сигнал;
• 7 – левый габарит;
• 8 – задний ход;
• 9 – ток длительной нагрузки;
• 10 – силовой;
• 11 – свободный;
• 12 – свободный;
• 13 – земля.

13 контактная розетка Схема подключения фаркопа 7 контактов

Чтобы правильно произвести подсоединение проводки, важно иметь познания в области электротехники. Схема подключения розетки прицепа изображена на рисунке 1.

Схема подключения прицепа

Рис. 1 Подсоединение прицепного устройства на систему автомобильной электропроводки

Размещаем электророзетку на металлической раме, которая обеспечивает крепление прицепного устройства к кузову авто. При покупке обратите внимание на то, чтобы тыльная сторона имела резиновые уплотнения. Это нужно, чтобы обеспечить гидроизоляцию контактов электророзетки.

Подсоединение прицепного устройства к системе электропитания авто осуществляется там, где расположена колодка жгута одного из задних фонарей.

Блок согласования

Подсоединение автоприцепа требует внимания не только к тому, насколько схема розетки прицепа подходит к электророзетке на автомобиле. Когда мы пытаемся подсоединить прицепное устройство на автотранспортное средство вроде ВАЗ 2107, у нас не возникнет трудностей – проводка ставится напрямую. Водители современных авто знают, что реакция бортового компьютера на прицеп может быть негативной и привести к неполадкам. Чтобы этого избежать, можно изготовить блок согласования для фаркопа своими руками, схема его позволяет корректно организовать работу электросистемы.

Читайте также: Тюнинг передней решетки радиатора автомобиля Нива 2121

При попытке включить противотуманные фары или поворотники такое устройство посылает сигнал на бортовой компьютер, указывая при этом, какую ветку электроцепи следует задействовать, и какое соединение для этого используется. Изготовив и установив смарт-коннект для фаркопа своими руками. вы обеспечиваете стабильную и правильную работу электросистемы и бортового компьютера.

Автор: Семин Виктор Юрьевич

Образование: Самарский автодорожный колледж. Инженер телекоммуникаций и электроники. Водитель второй категории/автослесарь. Навыки ремонта машин отечественного производства, ремонт ходовой, ремонт тормозной системы, ремонт коробок передач, кузовные…

Источники: http://avtopub.com/podklyuchenie-farkopa-shema-i-raspinovka-rozetki-farkopa/, http://autolirika.ru/teoriya/shema-podklyucheniya-rozetki-pricepa.html, http://okuzove.ru/kuzovnoj-tyuning/sxema-podklyucheniya-pricepnogo-ustrojstva-7-kontaktov.html

Розетка прицепа: подключение, схема, распиновка.

Бум перевозок, захлестнувший страну в 90-е годы, привёл к повышению производства прицепной техники.  Путешествия с домами на колёсах популярны, как и водные виды транспорта. Это привело к созданию новых прототипов тягово-сцепных устройств, которые как и розетка прицепа на машине не поменяли своё назначение.

Недавно схема подключения вилки прицепа легкового автомобиля в силу своей простоты и выполнения не вызывала у автолюбителей вопросов. Решить распиновку одноцветных проводников в те времена помогали тестеры с нагрузочной лампочкой. Хотя нынешний производитель использует цветную маркировку проводников и водители вооружаются недорогими китайскими мультиметрами, схема подсоединения прицепа к легковому автомобилю не прекращает собирать вокруг себя мнения и факты.

Электропроводка, спрятанная под обшивку салона и дно прицепа, открыто показывается в месте под названием фаркоп. В сторону буксира, начиная с розетки, она уходит под бампер и тянется до аккумулятора, приборной панели, световых и сигнальных приборов. В сторону буксируемого устройства, начиная с вилки, проводка крепится пластиковыми или металлическими хомутами на дышле и идёт понизу до панели фонарей прицепа.

Нельзя сказать точно, с чего начинать при сборке автопоезда. Коммутация узлов без разрешительных документов не самая удачная идея, прохождение ТО без рабочего освещения тоже. Отсутствующий световой элемент может быть причиной претензий со стороны ДПС, а неправильно разведённый контакт поворотника повлечь ДТП. Первоначально необходимо вникнуть в стандарты разъёмов и особенности, определиться в своём варианте, затем грамотно подключать.

Виды разъемов и схемы подключения

Всё начиналось с 7-контактных или как их ещё называют 7-пиновых разъёмов. Законодателями стали автомобилисты североамериканского континента и Европы. Затем появились 13-тиконтактные и 15-тиконтактные разъёмы. Прочие специализированные разъёмы, больше похожие на шлейфы, в магазине не встретить. Они используются на узкопрофильной технике.

• Европейский тип подключения является самым распространённым на постсоветском пространстве. Безопасное и корректное вхождение вилки в розетку обеспечивается за счёт системы контактов «папа-мама». Невозможно промахнуться в условиях нулевой видимости.
• Американский тип аналогичен по конструкции, но отличается разводкой электрического сигнала. Ещё среди американских соединительных фишек есть 4-х пиновый разъем.
• 13 контактный разъем используются на американских и европейских машинах. На сегодня почти все импортные авто в России имеют 13-ти пиновое подключение вилки прицепа. Дополнительные минусовые и плюсовые жилы позволяют оснащать электроэнергией световую технику от противотуманных фар до полнофункциональной сети дома на колёсах, трейлера.
• 15 контактов используются на тягачах.

Способы подключения розетки фаркопа

По способу подключения прицепа к сети автомобиля имеется два варианта:

1. Штатный.
2. Универсальный.

Первый подразумевает наличие кронштейна на фаркопе с зафиксированной в него розеткой. Здесь всё просто, если разъём вилки и розетки одного вида, например 7-ми пиновый. Информация представлена в руководстве пользователя. Отличия распиновки с американской на евро решаются перепайкой контактов или переходником. Но вмешательство в электрическую схему снимает авто с гарантии. Для сопряжения 7 на 13 необходим специальный переходник. Универсальный способ применяется, если розетка фаркопа отсутствует или не подключена к автомобилю. Здесь два варианта:

1. Использование блока согласования. Необходимость в этом возникает, когда электрическая цепь авто оснащена бортовым компьютером с блоком управления, который запретить перераспределять электричество на освещение прицепа не по нормам. Он выдаст ошибку на приборной панели. Блок согласования устранит показатели некорректного расхода электричества.
2. В автомобилях без бортового компьютера применяется ручной монтаж электросети. Для этого потребуются расходный материал, инструмент, знание электрической схемы автомобиля.

Распиновка 7 пиновой розетки

Схема распиновки

Источник: 2shemi.ru

Стандартизированная в РФ классификация по цвету и номеру предполагает следующие контакты:

• 1 – жёлтый – сигнал левого поворота (код L),
• 2 – плюсовой контакт, сигнал заднего противотуманного фонаря (54G),
• 3 – серый – минусовой контакт, масса (31),
• 4 – зелёный – сигнал правого поворота (R),
• 5 – коричневый – сигнал правого габаритного фонаря, подсветка номера (58R),
• 6 – красный – стоп-сигналы (54),
• 7 – чёрный – сигнал левого габаритного фонаря (58L).

Схема распиновки 7 контактной розетки

Источник: 2shemi.ru

Второй контакт не всегда задействован. Когда автомобилисты упрощают схему, объединяя 5 и 7 контакты, нарушается функция светового паркинга. Американская схема как раз объединяет эти контакты, выделяя центральный для сигнала источника света на задний ход.

Распиновка 13 пиновой розетки

Преимущество в усиленной электропроводке и количестве разъёмов:

• 1 – жёлтый – сигнал левого указателя поворота,
• 2 – синий – сигнал задних противотуманных фонарей,
• 3 – белый – минусовой сигнал для контактов с 1 по 8,
• 4 – зелёный – сигнал правого указателя поворота,
• 5 – коричневый – сигнал габаритов с правой стороны,
• 6 – красный – стоп-сигнал,
• 7 – чёрный – сигнал габаритов с левой стороны,
• 8 – розовый – сигнал огней заднего хода,
• 9 – оранжевый – постоянный плюсовой контакт,
• 10 – серый – плюсовой контакт при зажигании,
• 11 – чёрно-белый – минусовой сигнал для 10 контакта,
• 12 – бело-синий – резервный контакт,
• 13 – бело-оранжевый – минусовой сигнал для контакта 9.

Источник: 2shemi.ru

Распиновка 15 контактного разъема

• 1 – жёлтый – сигнал левого поворота,
• 2 – зелёный – сигнал правого поворота,
• 3 – голубой – сигнал задних противотуманных фонарей,
• 4 – белый – минусовой контакт,
• 5 – чёрный – сигнал левого габарита,
• 6 – коричневый – сигнал правого габарита,
• 7 – красный – сигнал фонарей стоп-сигналов,
• 8 – розовый – сигнал заднего хода,
• 9 – оранжевый – плюсовой контакт,
• 10 – серый – сигнал тормозных колодок,
• 11 – чёрно-белый – сигнал пружинных тормозов,
• 12 – бело-голубой – сигнал подъёмного моста,
• 13 – бело-красный – общий контакт,
• 14 – бело-зелёный – Can-H,
• 15 – бело-коричневый – Can-L.

Схемы прямого подключения

Они проходят в месте фонарей стоп-сигнала. При снятии светоотражающих крышек учитывается минимальное прижимание прокладочного поролона, служащего для предотвращения всасывания пыли в салон. Хотя в интернете есть схемы подключения, самостоятельное выполнение этой процедуры не такое лёгкое. Перед тем как подключать, хорошо бы изучить подступы к проводам. Нюанс: с одной стороны резать проводку лень, с другой – жалко. Поэтому для ленивого способа предусмотрены коннекторы с тремя окончаниями: два со штепселями, которые соединяют штатные приборы, а один конец с оголёнными проводами на розетку фаркопа.

В добавок понадобятся дополнительные материалы:

• Розетка с крышкой.
• Коммутационные колодки. Они бывают с гнёздами под предохранители.
• Провод сечением 1,5-2 мм кв. Применяются изолированные многожильные или одножильные провода.
• Герметик силиконовый автомобильный.
• Жгут. Представляет собой гофрированную трубу 3 метров из пластика или металла.
• Хомуты для фиксации жгута.

Приобрести одним набором не составит труда. Заводское исполнение предполагает сложную коммутацию по следующим причинам:

• Использование меньшей нагрузки исключает оплавления и замыкания,
• Гарантия правильной работы осветительных приборов.

По идее в жгут укладываются 11 жил. Так как правые и левые стороны синхронны, коммутация теоретически уместится в привычные 7 проводов. Но в данной ситуации на одну жилу приходятся три лампы, а это увеличение нагрузки. Есть другой способ разделения тока на правую и левую стороны. Увеличивается число проводов, монтажных гильз, предохранителей. Данная схема соответствует нормам безопасности.

Пошаговое подключение розетки фаркопа к машине

Порядок следующий:

• Надо отрезать проводники соответствующей длины по схеме,
• Зачистить и залудить концы,
• Зафиксировать в розетке,
• Собрать жгут в гофр,
• Зафиксировать розетку,
• Герметизировать проблемные места,
• Протянуть гофр соответственно схеме монтажа,
• Распаять концы в соединительной колодке,
• Подключить проводники к разъёмам левого и правого фонарей,
• Затянуть хомуты и скрыть электропроводку машины.

Видео о подключении розетки фаркопа к автомобилю

При подключении розетки прицепа легкового автомобиля можно обратиться за квалифицированной помощью, особенно если монтаж электрики проводится на импортном автомобиле. Опытные автомобилисты знаю тонкости коммутации, которые проявляются только при эксплуатации машины. Неправильный монтаж проводов может привести к нагреву, выходу световых приборов из строя.

Как правильно подключить фаркоп к электрической схеме автомобиля? ➤ Mnogofarkopov.ru

Подключение фаркопа к электрической схеме автомобиля очень ответственная часть роботы во время установки и монтажа прицепного устройства. Поскольку светотехника прицепного средства должна быть в постоянно рабочем состоянии и не создавать дополнительной нагрузки на электрооборудование автомобиля. В сцепном устройстве конструктивно предусмотрено место под подключение розетки фаркопа, так называемый контактный разъем. Разъем фаркопа преимущественно стандартный, но производителей прицепов много и поэтому существует два типа разъемов (семи жильный и тринадцати жильный). Семижильная розетка преимущественно используется во время подключение электрики фаркопа отечественного производства, тринадцати жильная розетка – европейского или американского.

Схема подключения фаркопа, то есть цветовая расшифровка с соответствующим назначением проводов, равным образом, как и чертеж фаркопа должна быть детально описана в инструкции, прилагаемой производителем к изделию. Также схема розетки фаркопа детально описана на официальном сайте завода изготовителя. Если розетка фаркопа по количеству проводов не совпадает с гнездом прицепа, рекомендуется использовать специальный адаптер (переходник). Чтобы электрический фаркоп работал исправно, все провода перед монтажом в розетку нужно пропаять и протянуть в гофрированную трубу, которая, будет защищать элетропакет от механических повреждений. Перед тем как подключить фаркоп, нужно очистить багажный отсек автомобиля от лежащих в нем вещей  и после этого разобрать багажник, так, чтобы был доступ к крыльям. После этого электрика для фаркопа подключается к правому и левому сигналу поворота. Если, электрическая схема фаркопа предусматривает наличие противотуманных фар их тоже нужно подключить к соответствующему по цвету проводу. Когда подключение электропакета завершено и все провода подключены, их нужно собрать в жгуты и укрепить к стенкам багажного отделения так, чтобы они не выступали из-за обшивки багажника, не перегибались и не контактировали с острыми краями кузова.

Когда схема фаркопа собрана, можно собирать элементы обшивки багажника, подсоединить прицеп и проверить исправность работы задних фонарей, габаритных и тормозных огней. Несложная схема электропакета позволяет проделать все операции с монтажа самостоятельно, хотя крайне рекомендуется перед началом работ проконсультироваться со специалистами.

Подключение фаркопа прицепа на автомобиле (электрическая схема)

  В данной статье мы затронем тему установки и подключения электрической проводки для прицепа легкового автомобиля, то есть для контактов фаркопа.  Сразу начнем с аксиом. Все знают, что для перевозки прицепа и грузов на нем, на автомобиль должен быть закреплён  фаркоп или как его еще называют, прицепное устройство.
  В настоящее время, для легковых автомобилей, используются фаркопы со сцепным шаром. При этом размеры такого шара стандартизированы, но это тема другой статьи. Мы же здесь и сейчас рассмотрим лишь электрическую часть по установке фаркопа.  То есть разберем куда подключаться в машине, как работать с управляющим сигналом, какая должна быть розетка сопрягающаяся с вилкой на прицепе.

Розетки и вилки устанавливаемые на фаркоп

Сразу скажем, что в данном абзаце приведены розетки для фаркопов легких прицепов (разрешенная масса до 750 кг). Если вы что-то ищете про грузовые прицепы, это не к нам! Так вот, к конструкции фаркопа на автомобиле прикреплена площадка. Именно на эту площадку и устанавливается защищенный от внешних воздействий контактный разъем — розетка. Как правило это стандартные разъемы.

Для подключения легкового прицепа используются 7 и 13 контактные розетки — разъемы

Для Российских прицепов на фаркоп, как правило, устанавливаются 7 контактные розетки. Розетка с 13 выводами используется для стран запада (Америка, Европа), так дополнительные контакты отвечают за включение противотуманных фар и дополнительного оборудования в домах прицепах.



Внешний вид 7-ми контактной розетки устанавливаемой на большинство отечественных прицепов.



Внешний вид розетки для подключения 13 контактного штекера (с дополнительными контактами)

 Теперь разобравшись  с видами штекеров, рассмотрим вопрос о том, какие все-таки контакты за что отвечают. То есть определимся с  целевыми задачами каждого из контактов для разных штекеров.

Обозначение выводов на вилке — розетке фаркопа для подключения прицепа

 Далее приведены схемы для выводов — контактов. Рассмотрены как раз два выше оговоренных случая, для 7 и 13 контактной розетки. С указанием функции каждого из контактов.

Выводы контактов 7 контактного штекера (слева на рисунке) и 13 контактной розетки (справа на рисунке). Обратите внимание, что для 7 контактной розетки и 13 контактного штекера, контакты соответственно должны быть расположены зеркально, ведь это ответная часть.

Расшифровка относится как к 7, так и 13 контактному разъему-вилке

1 Левый поворот (Желтый)
2 Задний противотуманный фонарь (Синий)
3 Земля для контактов с 1 по 8 (Белый). То есть для 13 контактного разъема фаркопа, существует еще контакты заземления, об этом ниже
4 Правый поворот (Зеленый)
5 Левая сторона габаритов и подсветки номера (Коричневый)
6 Стоп-сигналы (Красный)
7 Правая сторона габаритов и подсветки номера (Черный)
8 Задний ход (Розовый)
9 +12В с аккумулятора (Оранжевый)
10 +12В при наличии зажигания (Серый)
11 Земля для контакта 10 (Бело-черный)
12 Сигнальный провод (обычно запасной) (Бело-синий)
13 Земля для контакта 9

Возможны другие цвета проводов, указаны наиболее популярные.

 Стоит заметить если у вас уже стоит 13 или 7 контактная розетка, а прицеп оборудован штекером не совпадающей по количеству контактов, то здесь можно применить адаптер — переходник, а не переделывать подключение штекера или розетки. Часть контактов для подключения на адаптере может отсутствовать, так как на 7 контактом штекере, на 6 контактов меньше, чем на 13 контактном разъеме.

Адаптер для подключения проводки прицепа к проводке автомобиля, в случае применения разных стандартов.

Теперь о подключении электрических проводов к проводке в машине. Смотрим.

Подключение проводки розетки фаркопа прицепа к электрической схеме автомобиля

После того, как вы определились с подключаемыми розетками, необходимо осуществить присоединение проводки розетки к электрической схеме автомобиля. Подключение можно проводить используя специализированные разъемы. Более подробно в статье «Подключения проводов к проводке в автомобиле».  Или вовсе зачистить проводку, сделать скрутку, а потом припаять провода.
 Кстати, в некоторых случаях в машине уже можно найти штекер предполагающий подключение к розетке фаркопа. Однако от такого штекера не будет идти «косы» проводов до розетки фаркопа. Скажем у Toyota Land Cruiser Prado 150 есть штекер под обивкой с левой стороны задка. То есть надо открыть дверку, где установлен домкрат, там можно будет найти вот такой штекер. (…виднеется домкрат)

А распиновка к нему такая…

Собственно теперь и останется найти ответную часть для штекера или просто вставить провода и пробросить их до розетки фаркопа.

Если специального штекера нет, то подключение лучше производить в районе колодки жгута одной из задних фар. Однако один из проводов все же придется тянуть от другого указателя поворота, то есть от противоположной блок- фары.

Еще одной проблемой является то, что в современных автомобилях при подключении к проводке может возникнуть некорректная работа световой индикации прицепа и автомобиля. Все дело в том, что схемотехника цепей проводки автомобиля изначально рассчитана на определенное сопротивление и ток. Так при подключении дополнительной нагрузки происходит уменьшение внутреннего сопротивления цепи, что вызывает повышенное потребление тока. Увеличение мощности провоцирует срабатывание автоматической системы защиты. Фактически автоматика может воспринимать данное вмешательство как короткое замыкание. В итоге простого подключения к проводам может быть мало, точнее они не обеспечат нормальной работы указателей поворотов, стоп — сигнала…

 В этих случаях применяют согласующий электрический адаптер с высоким внутренним сопротивлением, то есть с  управляющими цепями низкого тока, которые собственно говоря и подключены в схему световой индикации авто. Такой адаптер обеспечивает питание светотехники через альтернативный источник питания. То есть к нему необходимо будет тянуть еще и дополнительное питание с аккумулятора. Также такой блок может называться — smart connect, если перевести c английского, то звучит как — умелое подключение. Перевод говорит сам за себя.
 Если у вас нет такого модуля, то можно «схитрить». Для этого можно использовать реле, которые фактически будут управлять питающим напряжением для указателей поворота прицепа. Именно с ними появляются самые большие проблемы. При желании и необходимости, реле можно также установить и на другие функции, будь то габариты, стоп-сигнал, противотуманные фары (если они есть).

 Как видно из электрической схемы, которая по свой сути является схемой для подключения прицепа с 7 контактной розеткой, реле питаются от управляющих сигналов указателей поворотов, но для питания ламп на прицепе, используют альтернативное питание + 12 вольт. Его необходимо взять после замка зажигания, то есть оно должно появляться тогда, когда автомобиль заведен.

Именно с указателями поворотов чаще всего возникают проблемы с подключением. Поэтому для них на схеме выше и приведены реле. Если у вас не получится корректно подключить другие функции, то как мы уже сказали, используйте управляющие реле и для них. Вот такая электрическая схема. Практически это полная аналогия предыдущей, разве что реле здесь применяется для всех опций.

 Еще один вариант преобразовать управляющие сигналя с высоким внутренним сопротивлением не влияющим на работу схемы автомобиля, но при этом обеспечивающим силовое питание ламп прицепа это использование  полупроводниковых приборов. Вот такая схема.

Можно использовать электронный переключатель. BTS443P. Он намного меньше реле, не клацает, обладает высокой надежностью, может работать с напряжением как 12, так и 24 вольта. Управляющий сигнал приходит на ключ транзистор, а далее на сам переключатель. В зависимости от того, сколько у вас ламп планируется подключить по подобной схеме, столько и делаем электрических сборок.

Подводя итог о подключении розетки фаркопа (ТСУ) к проводке машины

 Теперь зная о особенностях подключения розетки прицепа на фаркопе автомобиля вы сможете сделать для себя вывод об объеме проводимых работ, о их сложности и определитесь с альтернативой подключать ли проводку прицепа самостоятельно, либо доверить ее мастерам автосервиса. По крайней мере осведомлен, значит вооружен! Ну и для примера механической установки фаркопа на автомобиль, можно посмотрет статью «Установка тягово-сцепного устройства (фаркопа) ВАЗ 2110 2111 2112».

Схема Подключения Розетки Прицепа — tokzamer. ru

Одним словом, очень полезная штука.


Подробнее в статье. Распиновка розетки фаркопа 7 пин сегодня является наиболее популярной.

В зависимости от того, какая используется распиновка розетки прицепа, используется соответствующая схема подключения прицепного устройства.
Лучшее решение для подключения розетки фаркопа. Pandora TCM-06

Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств.Список обязательных материалов: Различные приспособления для демонтажа бампера.

Рассмотрим возможные способы подключения розетки фаркопа. Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания аккумулятора транспортных средств.

Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста.

Сергей Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника.

Поэтому важно вовремя понять, что в топливе есть запрещенные добавки. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет.

Подключение проводки фаркопа (и других осветительных приборов) на Ларгус и другие

Как избежать ошибок при подключении распиновки на 7 пин

Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС.До началаонтажных работ необходимо тщательно изучить распиновка розетки фаркопа 7 пин. Электрика очень важная составляющая автомобиля.

Сращивание Подключить электронику можно более простым способом.

Якобы несовместимые ТСУ и машины соединить на деле можно. На некоторых моделях прицепов стоят замковые устройства со стабилизатором, где шар обжимают пластиковые фрикционы или сам прицеп сделан из материалов, которые не проводят электричество и такое решение не удобно для производителей.

Но сделать это довольно сложно.

С помощью всегда дают инструкцию по применению.

Это европейский и отечественный принцип изготовления.

При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против.
Подключение розетки для прицепа

Европейская и отечественная разводка

Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против.

Список лучших производителей: Bosal. Я совсем не против того, чтобы вы читали мои материалы. Перед процедурой проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения.

ИГОРЬ Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против. Гаечные ключи и отвертки.

Если визуально они совпадают, можно пробить одно к другому. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства.Спасибо за ответ.

Модели быстросъемные, а потому придется не долго возиться с подключением и разборкой. В зависимости от того, какая используется распиновка розетки прицепа, используется соответствующая схема подключения прицепного устройства.

Рассмотрим возможные способы подключения розетки фаркопа. Подпишитесь на обновления и получайте статьи на почту! Нужно поступить куда проще. Рубрика: Тюнинг Тут важно обратить внимание на то, кто обладает тягово-сцепным устройством и самого автоприцепа.Вместе с габаритными огнями или вместе с каким сигналом?

Рисунок 5. Для выполнения работ используется семиконтактная розетка для прицепа, каждый из контактов напрямую соединяется с электрической цепью питания задней светотехники.

Итак, можно срастить попарно контакты двух фар заднего хода, 2-х стоп-сигналов, габаритных огней и противотуманок, так как они всегда при использовании загораются синхронно. Всё равно не понимаю зачем он и зачем его выводить через 3-й разъем, если все лампы запитываются массой через корпус прицепа, а корпус и так берет массу через шар.
ЛАДА НИВА 21214 ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

Подключаем розетку фаркопа к машине

Она лишь еще больше вас запутает и загонит в тупик.

Последний способ менее трудоемкий, соединение проводов получается более прочным.

Все компоненты качественно соединены. Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. В этом случае распиновку делают универсальным способом.

Поделиться с друзьями: Вам также может быть интересно.Подобная информация полностью соответствует действительности, а распространенных в рекомендациях якобы умельцев ошибок вы там не встретите.

Понравилась статья? Зеленый — правый поворот-сигнал. Сине-белый — гнездо, которое остается запасным; сюда можно подключить сигнал-провод.

Максим Может быть необходимо использовать смарт-коннект, а у Вас он не установлен. Независимо от того, использует схему подключения прицепного устройства 7 контактов или 13, может потребиться смарт-коннект, которыйует между собой электрику автотранспортного средства и прицепа на нем.Габаритные огни черный. Включение автомобильного электроники предполагает использование прицепа, который должен оповещать о агентов маневрах сзади идущих участников движения световыми сигналами.

Способы подключения розетки фаркопа

Подключаем розетку фаркопа к машине Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам.Олег Рисунок 3.

Но не стоит забывать, что современные машины ушли далеко вперед. Это означает, что подключив прицеп к автомобилю, у кого проводка сделана по стандарту, фонари гореть не будут. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать. На некоторых американских автомобилях используются четырехпиновые розетки. Как подключить розетку фаркопа Подключение розетки фаркопа не является сложной задачей, особенно при наличии такого универсального элемента, как разъем фаркопа.
ВАЗ 2110 ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

Схема подключения разъема прицепа (распиновка розетки фаркопа)

Схема подключения разъема прицепа (распиновка розетки фаркопа)

Схема подключения прицепа распиновка розетки фаркопа:

№ контакта	Код	Цвет проводов МЗСА	Цвет проводов ГОСТ 9200-76 стр. 10 (11)	Сигнал	Сечение провода
1	л	Желтый	Желтый	Левый поворотник	1,5 мм2
2	54 г	Голубой	Голубой	Опция, в России выводят противотуманный фонарь	1,5 мм2
3	31	Белый	Белый	Земля (-)	2,5 мм2
4	R	Зеленый	Зеленый	Правый поворотник	1,5 мм2
5	58R	(Нет провода)	Коричневый	Правый габарит и подсветка номера (иногда задний ход)	1,5 мм2
6	54	Коричневый	Красный	Стоп-сигналы	1,5 мм2
7	58L	Черный	Черный	Левый габарит	1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подключения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Как правильно подключить фаркоп по схеме автомобиля? ➤ Многофаркопов.ру

Подключение фаркопа к электрической схеме автомобиля очень ответственная часть роботы во время установки и монтажа прицепного устройства. Светотехника прицепного устройства должна быть в рабочем состоянии и не создавать постоянную нагрузку на электрооборудование автомобиля. В сцепном устройстве конструктивно предусмотрено место под подключение розетки фаркопа, так называемый контактный разъем. Разъем фаркопа преимущественно стандартный, но производителей прицепов много и поэтому существует два типа разъемов (семь жильный и тринадцати жильный). Семижильная розетка преимущественно используется во время подключения электрики фаркопа отечественного производства, тринадцати жильная розетка — европейского или американского.

Схема подключения фаркопа, то есть цветовая расшифровка с соответствующим назначением проводов, как и чертеж фаркопа должна быть детально описана в инструкции, прилагаемой к изделию.Также схема розетки фаркопа детально описана на официальном сайте завода изготовителя. Если розетка фаркопа по количеству проводов не совпадает с гнездом прицепа, рекомендуется использовать специальный адаптер (переходник). Чтобы электрический фаркоп работал исправно, все провода перед монтажом в розетку нужно пропаять и протянуть в гофрированную трубу, которая будет защищать элетропакет от механических повреждений. Перед тем как подключить фаркоп, нужно очистить багажный отсек автомобиля от лежащих в нем вещей и после этого разобрать багажник, чтобы был доступ к крыльям. После этого электрика для фаркопа подключается к правому и левому сигналу поворота. Если , электрическая схема фаркопа предусматривает наличие противотуманных фар их тоже нужно подключить к соответствующему по цвету проводу. Когда подключение электропакета завершено и все провода подключены, их нужно собрать в жгуты и укрепить к стенкам багажного отделения, чтобы они не выступали из-за обшивки багажника, не перегибались и не контактировали с острыми краями кузова.

Когда схема фаркопа собрана, можно собирать элементы обшивки багажника, подключить прицеп и проверить исправность работы задних фонарей, габаритных и тормозных огней.Несложная схема электропакета позволяет проделать все операции с монтажом, крайне рекомендуется перед началом работ проконсультироваться со специалистами.

Подключение фаркопа прицепа на автомобиле (электрическая схема)

В данной статье мы рассматриваем тему установки и подключения электрической проводки для прицепа легкового автомобиля, то есть для контактов фаркопа. Сразу начнем с аксиом. Все знают, что для перевозки прицепа и грузов на нем, на автомобиль должен быть закреплён фаркоп или как его еще называют, прицепное устройство.
В настоящее время, для легковых автомобилей, используются фаркопы со сцепным шаром. При этом размеры такого шара стандартизированы, но это тема другой статьи. Мы же здесь и сейчас рассмотрим лишь электрическую часть по установке фаркопа. То есть разберем куда подключаться в машине, как работать с управляющим сигналом, какая должна быть розетка сопрягающаяся с вилкой на прицепе.

Розетки и вилки устанавливаемые на фаркоп

Сразу скажем, что в данном абзаце розетки для фаркопов легких прицепов (разрешенная масса до 750 кг).Если вы что-то ищете про грузовые прицепы, это не к нам! Так вот, к конструкции фаркопа на прикреплена площадка. Именно на эту площадку и устанавливается защищенный от внешнего воздействия контактный разъем — розетка. Как правило это стандартные разъемы.

Для подключения легкового прицепа используются 7 и 13 контактные розетки — разъемы

Для Российских прицепов на фаркоп, как правило, устанавливаются 7 контактные розетки. Розетка с 13 выводами используется для стран, запада (Америка, Европа), так называемые дополнительные вызовы за включение противотуманных фар и дополнительного оборудования в домах прицепах.

Внешний вид 7-ми контактной розетки устанавливается на большинство отечественных прицепов.

Внешний вид розетки для подключения 13 контактного штекера (с дополнительными контактами)

Теперь разобравшись с видами штекеров, рассмотрим вопрос о том, какие все-таки контакты за что отвечает. То есть определимся с целевыми рекламными объявлениями для разных штекеров.

Обозначение выводов на вилке — розетке фаркопа для подключения прицепа

Схема для выводов — контактов.Рассмотрены как раз два выше указанных случая, для 7 и 13 контактной розетки. С указанием функций каждого из контактов.

Выводы контактов 7 контактного штекера (слева на рисунке) и 13 контактной розетки (справа на рисунке). Обратите внимание, что для 7 контактной розетки и 13 контактного штекера, контакты должны быть расположены зеркально, ведь это ответная часть.

Расшифровка относится как к 7, так и 13 контактному разъему-вилке

1 Левый поворот (Желтый)
2 Задний противотуманный фонарь (Синий)
3 Земля для контактов с 1 по 8 (Белый).То есть для 13 контактного разъема фаркопа, существует еще контакты заземления, об этом ниже
4 Правый поворот (Зеленый)
5 Левая сторона габаритов и подсветка номера (Коричневый)
6 Стоп-сигналы (Красный)
7 Правая сторона габаритов и подсветка номера (Черный)
8 Задний ход (Розовый)
9 + 12В с аккумулятора (Оранжевый)
10 + 12В при наличии зажигания (Серый)
11 Земля для контакта 10 (Бело-черный)
12 Сигнальный провод (обычно запасной) (Бело -синий)
13 Земля для контакта 9

Возможны другие цвета проводов, указаны наиболее популярные.

Стоит заметить если у вас уже стоит 13 или 7 контактная розетка, и прицепная розетка не согласована по количеству, то здесь можно применить адаптер — переходник, а не переделывать подключение штекера или розетки. Часть для подключения на адаптере может отсутствовать, так как на 7 контактом штекере, на 6 контактов меньше, чем на 13 контактном разъеме.

Адаптер для подключения проводки прицепа к проводке автомобиля, в случае применения разных стандартов.

Теперь о подключении электрических проводов к проводке в машине. Смотрим.

Подключение проводки розетки фаркопа прицепа по электрической схеме автомобиля

После того, как вы определились с подключаемыми розетками, необходимо осуществить присоединение проводки розетки к схеме автомобиля. Подключение можно использовать используя специальные разъемы. Более подробно в статье «Подключения проводов к проводке в автомобиле». Или вовсе зачистить проводку, сделать скрутку, а потом припаять провода.
Кстати, в некоторых случаях в машине уже можно найти штекер предполагающий подключение к розетке фаркопа. Однако от такого штекера не будет идти «косы» проводов до розетки фаркопа. У Toyota Land Cruiser Prado 150 есть штекер под обивкой с левой стороны задка. То есть надо открыть дверку, где установлен домкрат, там можно будет найти вот такой штекер. (… виднеется домкрат)

А распиновка к нему такая …

Собственно теперь и останется найти ответную часть для штекера или просто вставить провода и пробросить их до розетки фаркопа.

Если специального штекера нет, то подключение лучше в районе колодки жгута одной из задних фар. Однако один из проводов все же придется тянуть от другого указателя поворота, то есть от противоположной блок- фары.

Еще одной проблемой при подключении к проводке может быть некорректная работа световой индикации прицепа и автомобиля. Все дело в том, что схемотехника цепей проводки автомобиля изначально рассчитана на определенное сопротивление и ток.Так при подключении дополнительной нагрузки происходит уменьшение внутреннего сопротивления цепи, что вызывает повышенное потребление тока. Увеличение мощности провоцирует срабатывание автоматической системы защиты. Фактически автоматика может воспринимать данное вмешательство как короткое замыкание. В результате простого подключения к проводам может быть мало, точнее не обеспечат нормальной работы указателей поворотов, стоп — сигнала …

В этих случаях применяются управляющие цепями тока, которые собственно и низко подключены в схему световой индикации авто.Такой адаптер обеспечивает питание светотехники через альтернативный источник питания. К нему необходимо тянуть еще и дополнительное питание с аккумулятора. Также такой блок может называться — smart connect, если перевести c английского, то звучит как — умелое подключение. Перевод говорит сам за себя.
Если у вас нет такого модуля, то можно «схитрить». Для этого можно использовать реле, которые будут управляться напряжением для указателей поворота прицепа. Именно с ними самые большие проблемы.При желании и необходимости, реле можно также установить и на другие функции, будь то габариты, стоп-сигнал, противотуманные фары (если они есть).

Как видно из электрической схемы, которая по своей сути является схемой для подключения прицепа с 7 контактной розеткой, реле питаются от управляющих сигналов указателей поворотов, но для питания ламп на прицепе, используют альтернативное питание + 12 вольт. Его необходимо взять после замка зажигания, то есть оно должно появиться тогда, когда автомобиль заведен.

Именно с указателями поворотов чаще всего возникают проблемы с подключением. Поэтому для них на схеме выше приведено реле. Если у вас не получится правильно подключить другие функции, то как мы уже сказали, управляющие реле и для них. Вот такая электрическая схема. Практически это полный аналогия предыдущей, разве что реле здесь применяется для всех опций.

Еще один вариант — преобразовать управляющие устройства с высоким внутренним сопротивлением, не влияющим на работу схемы автомобиля, но при этом использование полупроводниковых приборов.Вот такая схема.

Можно использовать электронный переключатель. BTS443P. Он намного меньше реле, не клацает, высокой надежностью, может работать с напряжением как 12, так и 24 вольта. Управляющий сигнал приходит на ключ транзистор, а далее на сам переключатель. В зависимости от того, сколько у вас ламп, планируется подключить по подобной схеме.

Подводя итог о подключении розетки фаркопа (ТСУ) к проводке машины

Теперь вы сможете сделать вывод об объеме проводимых работ, с повышенной сложностью и определенным альтернативным подключением проводку прицепа самостоятельно, либо доверить ее мастерам автосервиса.По крайней мере осведомлен, значит вооружен! Ну и для примера механической установки фаркопа на автомобиль, можно посмотрет статью «Установка тягово-сцепного устройства (фаркопа) ВАЗ 2110 2111 2112».

Полезная информация

С каждым годом автомобилей с фаркопами становится всё больше. Для того, чтобы таскать прицеп к своему автомобилю, необходимо не только установить сам фаркоп, но и подвести к нему специальную электрику и упаковать все подключения в специальную розетку.

Существует три основных типа подключения розетки для прицепа:

• Семиконтактные (7-контактные) разъемы европейского типа;
• Семиконтактные (7-контактные) разъемы американского типа;
• Тринадцатиконтактные разъемы (13 pin).

Также существуют другие специальные разъёмы, которые применяются при отдельных нестандартных случаях подключения прицепа к автомобилю.

7-ми контактный европейский разъём

Широко используется 7-контактный разъем европейского типа на большинстве прицепов для легковых автомобилей.Его схема и внешний вид изображены на рисунке 1. Его особенностью является конструкция приемной и ответной частей — гнёзда розетки обоих типов («папа» и «мама»).

Рисунок 1. Схема европейской 7-ми контактной розетки.

№ по схеме	Код	Сигнал	Сечение провода
1	L	Левый поворот	1,5 мм²
2	54G	12В (+)	1,5 мм²
3	31 год	Земля (-)	2,5 мм²
4	р	Правый поворот	1,5 мм²
5	58R	Правый габарит и подсветка номерного знака	1,5 мм²
6	54	Стоп-сигналы	1,5 мм²
7	58L	Левый габарит	1,5 мм²

Это сделано из соображений безопасного подключения круглого разъема в условиях минимальной видимости или отсутствия. Подключить неправильно либо закоротить гнезда при таком расположении невозможно.

Каждый из разъемов имеет свое четкое предназначение. В таблице приведены площади минимального сечения проводов, имеется подключение к необходимому элементу схемы.

Контакт №2 во многих прицепах может быть не задействован. Он используется для обеспечения постоянного электропитания + 12 В на легковых прицепах.

Некоторые автолюбители игнорируют разделение по правому и левому габаритному огню, объединяя их схемотехнически в единый провод.Это ошибка! Небольшое «упрощение» электропроводки приводит к нарушению функции «световой паркинг». При правильном подключении при включении поворотного сигнала на стоянке светятся габариты положения стороны. Эта функция используется во время стоянки на обочине.

7-ми контактный американский разъём

На рисунке 2 обозначена схема распиновки 7-контактного американского разъема.

Рисунок 2. Схема американской 7-ми контактной розетки.

Особенностью американского разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует раздел габаритных огней и стоп-сигналов (они идут по одному проводу). Во многих случаях в комплект разъемов фаркопа уже входят проводники соответствующего цвета и сечения. Это значительно упрощает процесс подключения.

13-ти контактный разъём

Главное отличие 13-контактного разъема состоит в том, что имеется несколько контактов для минусовой и плюсовых шин, резервные контакты для подключения дополнительных устройств (например, камеры заднего вида).

Рисунок 1. Схема 13-ти контактной розетки.

№ по схеме	Код	Сигнал
1	L	Левый поворот
2	54G	Задний противотуманный фонарь
3	31 год	Масса (-) для контактов 1-8
4	4 / R	Правый поворот
5	58R	Правый габарит
6	54	Стоп-сигнал
7	58L	Левый габарит
8	8	Фонарь заднего хода
9	9	12В постоянного питания напрямую от аккумулятора
10	10	12В питания при включённом зажигании
11	11	Земля для контакта 10
12	12	Резерв
13	13	Земля для контакта 9

Особенность разъема является и то, что через его контакты могут протекать большие токи, в частности, для питания бытового электрооборудования прицепа-дачи, зарядки дополнительного аккумулятора. Специальные разъемы иногда применяются для подключения к оборудованию лодки. В этом случае находятся штатные переходники.

Современные прицепы более высокого класса имеет собственное электронное оснащение: ABS, ESP, бортовые системы компьютеры. Их сопряжение с бортовой системой автомобиля также осуществляется специальными разъемами.

Распиновка розетки фаркопа прицепа на 7, 13 и 15 пин

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа.В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подключение:

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В случае достаточно подобрать соответствующий штекер и подключить его к проводке прицепа (согласно распиновке, этой в начале пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку.Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого — наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее провода с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3.Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки ускорителя эту работу. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызывает увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства — блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в приложении). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским языком.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующий штекера (В) прицепа

Пояснение к рисунку:

1. Сигнал управления поворотником левого борта.
2. Подключение ПТФ (в иномарках контакт может быть не задействован).
3. Масса.
4. Сигнал управления поворотником правого борта.
5. Габаритные огни левого борта.
6. Управление стоп-сигналов.
7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Комплектуется практически все современные импортные автомобили (если конструкцией его установка). Цвета и номера контактов, а также таблица соответствия ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контакта	Окраска провода	Функциональное назначение
1	Желтая	Поворотник левого борта
2	Синяя	Задний ПТФ
3	Белая	Масса для цепей с 1 по 8
4	Зеленая	Поворотник правого борта
5	Коричневая	Подсветка номерного знака и габаритные огни правой стороны
6	Красная	Управление стоп-сигналов
7	Черная	Подсветка номерного знака и габаритные огни левой стороны
8	Оранжевая	Сигнал заднего хода
9	Красная с коричневым	+12 V от аккумуляторной батареи
10	Синяя с коричневым	+12 В (при включении зажигания)
11	Синяя с белым	Масса для цепи 10
12	–	Не задействован
13	Зеленая с белым	Масса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Согласно требованиям к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряду HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

1. Подключение габаритных огней.
2. +12 В.
3. Поворотные огни правого борта.
4. Управление стоп-сигналов.
5. Масса.
6. Поворотные огни левого борта.
7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант — 4-х контактный разъем (см. Рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

1. Масса.
2. Управление габаритными огнями.
3. Поворотник левого борта и управление стоп-сигналом.
4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

1. Не совсем правильный, на зато самый простой способ: подключиться непосредственно, к стопам и поворотникам.Заметим, что в некоторых автомобилях проводка может не выдерживать дополнительную нагрузку, поэтому решить проблему лучше другим способом.
2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельным сигналом на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилейх.В этом случае понадобится тянуть только два провода.

Подключение розетки освещения 15pin применяемое на тягаче.

Вариант подключения 15 полюсной розетки освещения, приведенный в таблице ниже, используется на тягаче.

№ контакта	Цвет провода	Назначение
1	желтый	Левый поворот
2	зеленый	Правый поворот
3	голубой	Задние противотуманные фонари
4	белый	Масса
5	черный	Левый габарит
6	коричневый	Правый габарит
7	красный	Фонари стоп-сигналов
8	розовый	Задний ход
9	оранжевый	Источник питания (+ 24V)
10	серый	Предупреждение от датчика тормозных колодок
11	бело-черный	Датчик давления для пружинных тормозов (датчик давления пружинного тормоза)
12	бело-голубой	Управление подъемным мостом (подъемное устройство оси)
13	бело-красный	Общий провод для линий передачи данных (общий возврат для линий передачи данных)
14	бело-зеленый	CANH
15	бело-коричневый	КАНЛ

Подключение розетки освещения 15pin применяемое на прицепах и полу-прицепах.

Такое подключение розетки освещения используется на прицепах и полуприцепах, и отличается от подключения на тягаче, лишь цветом проводов начиная с 8 выводов.

№ контакта	Цвет провода	Назначение
1	желтый	Левый поворот
2	зеленый	Правый поворот
3	голубой	Задние противотуманные фонари
4	белый	Масса
5	черный	Левый габарит
6	коричневый	Правый габарит
7	красный	Фонари стоп-сигналов
8	серый	Задний ход
9	коричнево-голубой	Источник питания (+ 24V)
10	коричнево-красный	Предупреждение от датчика тормозных колодок
11	желто-черный	Датчик давления для пружинных тормозов (датчик давления пружинного тормоза)
12	розовый	Управление подъемным мостом (подъемное устройство оси)
13	бело-черный	Общий провод для линий передачи данных (общий возврат для линий передачи данных)
14	фиолетовый	CANH
15	оранжевый	КАНЛ

А это мечта любого авто-электрика 15pin-розетка с фиксацией проводов винтом М4. Найдена была по оригинальному номеру Scania, но возможно можно найти и у других производителей.

Несколько советов по установке розетки освещения 15pin:

Прежде чем подключить провода к розетке освещения 15pin перед обожмите их латунными разъемами. Это придаст соединению механической прочности и обеспечит хороший электрический контакт. Пример такого соединения можно посмотреть на страничке «Соединения проводов при ремонте электропроводки автомобиля» соединение проводов опресовкой №1.

Подключение проводов к 15pin-розетке начинайте с контактов 11, 12, 13, 14, 15.

Многие автолюбители имеют в своем хозяйстве прицепы для перевозки крупногабаритных грузов. В соответствии с действующими Правилами дорожного движения любое буксируемое транспортное средство (БТС) должно быть оборудовано исправными световыми сигналами. Прицепляется к электрической сети автомобиля посредством вилки и розетки. Для синхронизации сигналов обоих транспортных средств существует универсальная схема подключения прицепа и распиновки розетки фаркопа.

Виды разъемов и схемы подключения

Существует несколько видов автомобильных электромеханических штепсельных устройств, в частности:

На некоторых американских автомобилях используются четырехпиновые розетки.

Семипиновые разъемы могут быть европейского и американского исполнения. В России чаще всего применяется европейскую распиновку. Такая схема подключения розетки для прицепа несложная, поэтому большинство автолюбителей делают ее самостоятельно.

Провода присоединяются к контактам с помощью винтов. Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против. В обеих частях соединителя имеются контакты разных типов — гнезда и штырьки. Это сделано для обеспечения безопасности при подключении розетки к прицепу в темное время суток.

Способы подключения розетки фаркопа

Для состыковки электропроводки автомобиля и прицепа можно использовать 2 варианта:

Штатное подключение использовать при наличии в автомобиле специального разъема, предназначенного для этих целей. Автомобилисту остается только соединить вилку и розетку. Если последняя отсутствует, то необходимо проводку розетки фаркопа состыковать с фишкой, подходящей к штатному разъему. В этом случае водитель не вмешивается в электросхему машины.

В автомобилях, имеющей заводской разъем, схема распиновки приведена в инструкции по эксплуатации. Такой вариант соединения относится к некоторым моделям иномарок. В большинстве случаев подключение розетки фаркопа к автомобилю отечественного производства проводится универсальным (прямым) способом.

В моделях машин, не имеющих бортового компьютера, работы сводятся к подключению проводов розетки для фаркопа к колодке жгута одного из блоков задних фонарей. Соединение можно провести при помощи специального клипс или использовать пайку. Последний способ менее трудоемкий, а соединение проводов получается более прочным.

Если в машине задняя оптика контролируется бортовым компьютером, то простое прямое подключение сделать не удастся, т. к. при увеличении нагрузки при включении фонарей автомобильная электроника будет выдавать ошибку.Этого можно избежать, если подключение выполнить с помощью блока согласования. Тогда соответствующие сигналы на светотехнику будут поступать не с колодок блока фонарей, а с установленного электронного устройства. При таком способе подключения бортовая электроника не видит электрооборудование прицепа.

Схемы различных видов розеток

На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов. Они предоставляют передачу всех сигналов от автомобиля к БТС.Если вместо грузового прицепа необходимо подключить трейлер, то использовать розетку на 13 контактов. Для электрической разводки (распиновки) используют многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм². Для защиты жгута от повреждений его помещают в гофрорукав.

Распиновка 7-пиновой розетки

Если в автомобиле отсутствует штатный разъем для подключения прицепа, то устанавливают розетку, купленную в магазине, на специальной пластине возле фаркопа. В этом случае распиновку делают универсальным способом.Для этого провода соединяют пайкой с помощью выводами контактных колодок задних фонарей.

Распиновка 7-контактной розетки выглядит следующим образом:

• 1 — левый поворот;
• 2 — противотуманный фонарь;
• 3 — «масса»;
• 4 — сигнал правого поворота;
• 5 — фонарь заднего хода;
• 6 — стоп-сигнал;
• 7 — габаритные огни и освещение номера

В некоторых автомобилях европейского производства контакт заднего противотуманного фонаря может быть не задействован.

Сигналы управления от указателей поворотов снимают с обоих бортов и подводят к розетке разными проводами. Индикацию остальной светотехники можно брать с одного блока задних фонарей.

Распиновка 13-пиновой розетки

Большинство импортных автомобилей оснащаются штатными соединителями на 13 контактов. Если в автомобиле отсутствует фаркоп, то в большинстве случаев устанавливают розетку на 7 пинов. Когда одно из транспортных средств имеет 13-контактную розетку, а другое — вилку на 7 контактов, подключение проводит при помощи переходника.

В отличие от 7-пиновой, розетка на 13 контактов дополнительно имеет 3 вывода с «массой», а через 2 подводится питание и 12 В от аккумуляторной батареи. 1 пин остается незадействованным. Лампы габаритов запитываются через разные проводники: каждая со своей стороны.

Для установки фаркопа на Ниву Шевроле используют штатный комплект проводов с концевыми разъемами, которые подключаются непосредственно к контактным фишкам задней светооптики.

Распиновка 15-контактного разъема

Такой тип соединительных устройств используется для состыковки буксируемых транспортных средств с тягачом в большинстве стран мира.Через разъем не только поступает сигнал от указателя поворота и стоп-сигнала, но и передается обратная информация водителю грузовика о состоянии тормозных систем и осуществляется управление некоторыми механизмами БТС. В остальном распиновка сходна с 13-контактной розеткой. Такие электрические разъемы применяются только на тяжелых грузовых тягачах.

Схемы прямого подключения

Такой вид соединения при отсутствии в автомобиле штатной выводной колодки.В этом случае провода подключаются непосредственно к жгуту задних фонарей. Для облегчения монтажа можно использовать коннекторы, оборудованные штепсельными разъемами для состыковки с оптикой. С другой стороны имеются провода для подключения к ответной части устройства.

Перед тем как подключить розетку фаркопа, необходимо определить место установки разъемов. К светотехнике подключаются через технологические вырезы, предназначенные для замены ламп, вывод жгута наружу — через дренаж в днище багажника.В некоторых случаях подключения розетки на фаркоп предполагает пайку проводов. Такие соединения получаются более прочными.

Если предполагается объединение двух контактов, например габариты правого и левого борта, то общий выводной провод должен быть сечением более 2 мм², т. к. нагрузка на него возрастет. Приобрести необходимые комплектующие можно в магазине или на авторынке. Не следует покупать коннекторы и разъемы кустарного производства, т.к. это чревато возникновение замыкания с дальнейшим путем всей проводки.

Практически каждый автовладелец, который занимался перевозкой грузов на прицепе, сталкивался с рядом проблем в их подключении. Чтобы этого избежать, внимательно ознакомиться с нижеприведенным опытом.

Типы розеток освещения грузовых автомобилей

За строительство на всех новых тягачах монтируют два разъема под освещения — S и N типа. Каждый из них отвечает за определенные функции.

Более детально о них:

1. Тип предназначен для проводки габаритов и индикаторов тормозной системы от грузовика до прицепа.Например, седельный тягач daf подсоединяет так передние противотуманки.
2. Тип S используется для передачи питания на фонари заднего хода, а также противотуманки. Например, седельный тягач рено имеет такой тип соединения.

Их внешний вид зачастую ничем не отличается, но иногда они имеют различную расцветку, например:

Несмотря на их схожесть, они имеют специфику в проводке:

1. N оснащена контактами одной толщины, лишь разъем для массы получил больший диаметр.
2. Что касается S, то ее масса напоминает форму трубки.

Помимо вышеперечисленных розеток, практически каждый тягач Шмитц, МаЗ, ДАФ или КАМАЗ имеет 15-ти полюсную для освещения, а также АБС и ЕБС. Немного отличается седельный тягач форд.

Типы розеток освещения представлен на следующем видео:

Способы подключения розетки

Для данного действия существует два способа — штатный и универсальный tga.

Стоит более детально разобраться с каждым из них.

Штатный

Данный способ наиболее практичен. Он подходит только в случае, когда на грузовике с завода уже предусмотрен необходимый разъем для установки прицепа Krone и полуприцепа MAN.

Если такой имеется, то стоит лишь выбрать необходимый штекер, который нужно подключить согласно проводке на Truck Carnehl или Schmitz.

Такой антиблокировочный метод установки не требует вмешательств в электро-проводку.

Универсальный

Если на автомобиле не предусмотрена штатная розетка, то её можно установить самостоятельно.Единственным нюансом выступает наличие бортового компьютера в авто.

Если же он отсутствует, то для контактов достаточно использовать скрутку, специальные клипсы, или же пайку.

Расположение выводов в розетках ABS и EBS

Особых знаний для подключения данного вида не требуется. Для успешной реализации задуманного необходим распиновка разъема полуприцепа.

Пин разъемов ABS и EBS:

• Постоянный «+» под номером 30 отвечает за работоспособность электрических клапанов ABS.
• При включенном зажигании «+» под 15 номером берет запитку от соответствующего реле, которое размещено на электронном блоке АБС.
• Масса для вывода — 2.
• Масса 1.
• Лампочка уведомления о неисправности системы ABS.
• Шины CANH и CANL (только при подключении к EBS).

Детальная распиновка розетки полуприцепа для каждого вида транспорта находится ниже.

Для тягача и прицепа

Штифт для установки ABS и EBS имеет следующую расцветку проводов:

1. Темно-красный.
2. Черный, реже — серый.
3. Яркий желтый.
4. Бурый.
5. Чистый белый.
6. Белый с салатовой полоской (в случае с EBS).
7. Белый с коричневой полоской (только в EBS).

Детальная информация видна на видео:

Для полуприцепа

В случае подключения разъема АБС, распиновка кабеля полуприцепа следующая:

1. Темного красного цвета.
2. Бело-красного.
3. Коричневого с голубой полосой.
4. Темного коричневого.
5. Желтого с голубой полосой.

Для грузовика VOLVO

В случае подключения ABS и EBS разъемов на этих марках автомобилей присутствует распайка следующего цвета:

1. Красного сечением в 6 мм² / 4 мм².
2. Светлого серого.
3. Мутного белого.
4. Белого, сечение которого 6 мм² / 4 мм².
5. Коричневого.
6. Розового.
7. Фиолетового.

Для грузовика IVECO

Во время подключения на тягачи марки, распиновка перекидки полуприцепа следующего цвета:

• Красного сечением 4 мм².
• Зелёного сечением 1 мм².
• Коричневого сечением 1 мм².
• Коричневого сечением 4 мм².
• Фиолетового сечением.
• Бело-коричневого сечением 2,5 мм².
• Бело-зеленого сечением 2,5 мм².

Подключение розетки наглядно представлено на видео:

Распиновка 7-полюсной розетки

Данный вид разъемов не требует описания и достаточно прост в подсое-динении. Достаточно сложно запутаться среди семи разноцветных контактов.

• Красный — тормоз.
• Белый — масса.
• Чёрный отвечает за левый габарит.
• Жёлтый цвет — левого поворотника.
• Зеленый цвет — правого поворота.
• Коричневый — правого габарита.
• Голубой — свободный контакт.

Распиновка 15-контактной розетки

Данный вид можно встретить практически на всех европейских, азиатских и русских автомобилях.

Для тягача

Данную распиновку вы сможете посмотреть только на схеме, которую необходимо отыскать в интернете самостоятельно.

Для прицепа и полуприцепа

Такой тип — это принятый стандарт практически для всех моделей тягачей.

Стоит отметить, что штекер на пятнадцать контактов не позволяет подключить прицеп Тонар или Крона через 13-ти контактную.

Чем отличается американский стандарт от европейского

Ни для кого не секрет, что все американские стандарты имеют отличия от евро. Розетки освещения не стали исключением тому. Но стоит отметить, что единым различием выступает лишь их форма. Именно поэтому заменить американскую на европейскую не составляет особого труда.

Советы по подключению розеток

Чтобы добиться прочного и качественного, необходимо сделать несколько следующих действий.

• Надежно обжать провод.
• Конец провода залудить.
• Зажать провод болтом, срезав изоляцию.

Правильно выполненная работа — залог успешной и длительной эксплуатации.

«>

Стандартная схема подключения розетки фаркопа — АвтоТоп

Всем доброго времени суток! На очереди у нас подключение прицепа. Достаточно актуальная тема, которая использует с правильной и безопасной эксплуатацией прицепного транспортного средства.

Каждый знает, что на фаркопе есть розетка, а на прицепах представлены вилки. Вот такая, как многим кажется, простая электрическая схема.Но на самом деле при подключении автоприцепа к легковому автомобилю нужно учесть целый ряд нюансов. И не важно, подключает вы к американскому авто, к евро машине или продукту отечественного производства.

У каждого разъема и штекера есть своя функция. При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Существует стандартная и нестандартная для России распиновка. Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС.

Но не пугайтесь. У всего есть свое решение. Если вы решили заняться электропроводкой самостоятельно, постараюсь дать вам несколько советов и рекомендаций.

Важные сведения

Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.

Тут важно обратить внимание на то, кто оказывает тягово-сцепное устройство и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.

Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку.Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.

Виды схемы подключения

Сложностей в соединении курганского прицепа или того же МЗСА с ВАЗ 2110 возникать не должно. Все свое, родное, а потому простое еще дополнительное приспособление.

Но ситуации бывают разные. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет. Якобы несовместимые ТСУ и соединить машины на деле можно. Но сделать это довольно сложно.

Следует учесть несколько важных моментов:

• Если машина используется для соединения с разными автоприцепами от различных производителей, будет логично поставить пару розеток на 7 контактов;
• Для России не очень удобно и легко подбирать «компанию» для 13-контактных розеток;
• В зависимости от модели, серии и года выпуска автомобиля, у них может существовать отличия в плане распиновки.Бывает так, что габаритные фонари выводятся на 5 контакт, хотя на другую версию они идут на 7 контакт;
• Предыдущие владельцы подержанных авто вполне могли что-то начудить и использовать свою особую схему для подключения прицепа;
• Всегда нужно проверять электросхему авто и сверяться с официальными документами.

Не у всех сохранились родные документы. И тут люди обращаются за помощью на разные форумы, ищут ответы на просторах всемирной паутины.

Я совсем не против того, чтобы вы читали мои материалы. Но некоторые вопросы требуют индивидуального рассмотрения. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать.

В случае с прицепами, соединяемыми с автомобильными тягово-сцепными устройствами, у меня есть особые рекомендации.

Обращайтесь к производителю. Либо идите к хорошему проверенному электрику. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа. Все можно отыскать на официальных ресурсах.Подобная информация полностью соответствует действительности, а распространенных в рекомендациях якобы умельцев ошибок вы там не встретите. Электрика очень важная составляющая автомобиля. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования.

Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. Следуйте этому простому совету.

Варианты распиновки

Сначала, что буду подробно вам расписывать, где какой контакт на розетке думал, куда он идет и для чего предназначен.

Но теперь понимают, задумка бессмысленная. Она лишь еще больше вас запутает и загонит в тупик. Нужно поступить куда проще. Наглядные примеры самый лучший вариант. Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств. Они не должны выступать как основа для вашего собственного подключения. Помните, только официальные документы и инструкции производителя. Каждая машина может иметь свои особенности.

Что же, начнем со старых добрых отечественных автомобилей.Именно на них мы чаще всего видимые прицепы.

В случае с машинами отечественного производства стандартная распиновка выглядит примерно следующим образом.

Ничего сложного. А вот ситуация с европейскими автомобилями. Отличия незначительных, но они есть. Потому учтите, какая именно машина в вашем распоряжении.

Здесь уже 13-контактный монстр. На самом деле особо сложного в подключении ничего нет, но все же разница в 6 контактов дает о себе знать.

Как вы видите, у каждой стандартной схемы есть свои особенности. Подключение прицепа к машине это не просто соединение двух штекеров. Тут приходится порой поломать голову. А чтобы ее не ломать, можно обратиться к хорошим специалистам. Например, к нам.

Очень полезные советы

Заголовок может и громкий, но по факту так и есть.

Все представленные выше схемы предназначены для автомобилей, которые не отличаются наличием сложной электроники.

Но не стоит забывать, что современные машины ушли далеко вперед. Нынешние авто имеют в своей конструкции такое устройство как электронный блок управления. Когда вы запускаете зажигание, ЭБУ переходит в режим тестирования всех цепей в автомобиле. При подключении при подключении на определенные линиих возрастает нагрузка. Ваш бортовой компьютер, то есть блок управления или ЭБУ, будет воспринимать это как поломку. И в итоге вы будете постоянно видеть ошибку. В таких условиях на нормальную работу прицепа рассчитывать не стоит.

Чтобы исправить эту ситуацию, нужен специальный адаптер или модуль, называйте, как вам удобно. Он монтируется как бы в промежутке между элементами, чтобы нивелировать параметры электроцепи. Он называется блок согласования или по более современному Smart Connect.

В результате получаем нечто подобное, как показано на изображении ниже.

Отыскать соответствующий блок согласования вообще не проблема. Сейчас их доступно огромное количество самых разных производителей.Но покупать подержанные модули или искать их на разных блошиных рынках я не рекомендую.

Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также какими тягово-сцепными оснащена машина. Иначе можно купить нечто непонятное, что придется обратно сдавать и покупать нормальный коннектор.

Опытный автоэлектрик может и без схемы подключить все. Для этого используется мультиметр. Но это уже совсем другая история.

Что ж, надеюсь, на многие ваши вопросы я сумел ответить. Если нет, пишите в комментариях, спрашивайте.

( 11 оценок, среднее: 4,73 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Фаркоп является одним из наиболее важных элементов автомобиля, если машина используется для транспортировки габаритных грузов в прицепе.Но покупая прицеп, многие автомобилисты сталкиваются с вопросом подключения фаркопа своими руками, об этом мы расскажем ниже. Вы сможете узнать, какова схема подключения прицепа и распиновка розетки фаркопа. Также научитесь правильно подключать устройство.

Установка

Монтаж фаркопа осуществляется в такой следовать:

1. Автомобиль загоняется на эстакаду или смотровую яму. Проводку транспортные средства обесточить, для этого отключить АКБ.
2. Уберите все, что есть в багажнике.Речь идет не только о личных вещах, но и ремкомплекте, запасном колесе. Также следует снять обивку, отсоединив все клипсы.
3. Фаркоп подставить к месту монтажа. Зафиксируйте устройство, правильно отметьте места, которые будут устанавливаться крепежные элементы.
4. Далее, необходимо просверлить отверстия везде, где будут установлены крепежи. Чтобы избежать неисправностей в будущем, для крепежных компонентов необходимо обработать антикоррозийным средством.Это поможет увеличить ресурс эксплуатации.
5. Используя болты и шайбы, установите их в отверстия и хорошо затяните, для этого применяя соответствующий ключ.
6. Затем необходимо сделать еще два отверстия внутри багажника и снизу лонжерона, в процессе работы используйте усиливающие накладки. Это позволит не только усилить крепление, но и будет снятие нагрузки с кузова.
7. Далее, вставляются болты и устанавливаются накладки. Завершающим этапом будет монтаж электрической части. Чтобы все сделать правильно, рекомендуем прислушаться к советам, о которых узнаете ниже. Выберите один из двух методов. Подробнее об установке фаркопа сможете узнать из видео ниже.

Как подключить розетку фаркопа?

Логическое подключение прицепа легкового автомобиля и вилки фаркопа на 7 или 13 коннекторов, следует разобраться, по какой схеме будете подключать. Подключение фаркопа в домашних условиях осуществляется в соответствии с одной из двух схем — стандартной или универсальной.Стандартный вариант подключения смарт-розетки на 13 или 7 коннекторов к проводке электрики будет актуален, если на устройстве и прицепе автомобиля представлены разъемы. Благодаря контактам разъемов возможно соединение, тогда автолюбитель может производить все работы при отсутствии схемы подключения прицепа.

Обозначение коннекторов в розетке для монтажа проводки фаркопа

Суть действий будет заключаться в том, чтобы правильно подключить контакты розетки на 7 или 13 коннекторов с гнездом. Часто распиновка розетки фаркопа и согласование указывается в сервисной книжке к машине. Если при подключении разъемов смарт-розетки на 7 или 13 контактов для правильного согласования с прицепом необходимо внести изменения в схему электрики проводки, то этот способ будет не актуален. Автолюбителям приходится использовать универсальный метод, поэтому готовы помочь разобраться в каждом из них.

Стандартный метод

В большинстве старых отечественных авто не предусмотрено блок управления и согласования.Автолюбителю можно подключить смарт розетку на 7 или 13 контактов к электрике благодаря использованию имеющейся проводки. В этом случае человек избавляет себя от необходимости применять какие-либо разветвители. То есть, по сути, подключение фаркопа сводится к тому, чтобы соединить проводку с электрикой авто, чтобы на прицепе правильно работала оптика.

Стандартная схема монтажа фаркопа

В этом случае первое, что следует сделать — это изучить схему подключения смарт розетки на 7 или 13 контактов к блоку согласования. Приобретенная розетка подключается так, чтобы контакты были подключены к колодке жгута задней оптики автомобиля. Для этого используются соответствующие разъемы.

При диагностике задней оптики выявить специальное небольшое окошко. Производители оснащают корпусы оптики дополнительными разъемами, чтобы при необходимости автомобилист не столкнулся с проблемой замены лампочки. Но будьте готовы к тому, что после работ останется еще один проводок, потребуется его с помощью второго поворотник к прицепу автомобиля.

Как решить такую ​​проблему правильно:

1. Проблему можно решить методом подключения к объемным клипсам.
2. Перед началом работ сам проводок следует прочистить от изоляции, после чего подключить его к кабелю, идущим из разъема смарт розетки на 7 или 13 контактов. Для надежного подключения провода электрики авто прицепа необходимо будет припаять.

Если ремонтные работы будут проводиться таким образом, то заранее желательно подготовить схему электрики в машине. Это произойдет, если впервые произойдет эта операция в любом случае, иначе вероятность того, что что-то сделаете неправильно, очень велика. Поэтому при выполнении работ по монтажу смарт-розетки на 7 или 13 контактов (такие устройства наиболее популярны), ориентируйтесь на данные, структуру в схеме. Подробная схема подключения разъемов указана на фото и видео.

Универсальный метод

Если владельцем современного транспортного средства, то подключение розетки фаркопа осуществляется другим универсальным методом.Все потому, что новые авто оборудуются более сложной сложной проводкой, метод монтажа без использования блока согласования не подойдет. Блок согласования информации о роли приставки, одной из основных опций устройства является регулярный мониторинг состояния задних фонарей. Когда блок согласования выявит, что норма потребления тока повысится, он предупредит автомобилиста о появившейся ошибке.

Универсальный способ подключения проводки

.Его подключение актуально и в том случае, если потребуется правильную настройку передачи сигналов управления с помощью специальной мультиплексной шины.

Итак, как осуществляется монтаж:

1. Автолюбителю необходимо осуществить монтаж блока согласования, как понимаете, к проводке машины. Следует правильно подключить разъемы, если есть схема — то викорируйте ее. Затем активируйте работу блока согласования, при включении заметите, что на заднюю оптику автомобиля начнут поступать соответствующие сигналы.После этих действий блок управления будет не в состоянии распознать подключенное устройство согласования. Соответственно, сможете без проблем подключить фаркоп.
2. Бывает, что разъемы в прицепе и на блоке согласования не соответствуют друг другу. В этом случае разъемы имеют разные контакты, используемые сегодня производителей прицепов, использующие разные технологии при производстве, достаточно. Если это так, и у вас нет опыта в работе с электрикой в ​​автомобиле, рекомендуем обратиться к мастерам.Только схема подключения и распиновка должна понимать, что делать. Многие автолюбители, понимая, что к чему подключается, могут решить вопрос без помощи специалистов, но экспериментировать с методами решения такой проблемы не советуем. По аналогичной схеме осуществляется монтаж грузовых прицепов.

Помните, что монтаж части электрической важен, от этой безопасности на дороге. Иначе можете не получить штраф от ДПС, но и стать причиной аварии.Ведь автолюбители часто указывают на необходимость торможения и остановки на дороге благодаря задней оптики на других авто. После монтажа и в целом перед каждой поездкой необходимо убеждение в работоспособности оптики на прицепе.

Легковой автомобиль не рассчитан для транспортировки тяжелого и габаритного груза, а его багажника хватает только для перевозки домашних вещей и небольшого багажа. Для транспортировки более тяжелых и габаритных грузов необходимо использовать другие способы.Чтобы не перегружать автомобиль, оптимальным способом является применение специального прицепа. Его не обязательно покупать, так как требуется он довольно редко. Поэтому можно просто попросить его у знакомых или взять в аренду. Устройство прицепа несложное, при наличии навыков и инструмента его можно изготовить самостоятельно.

Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка фаркопа, для того, чтобы на прицепе работали стоп-сигналы, поворотные указатели и стояночные фонари.Подключить розетку фаркопа можно как самому, так и обратившись за помощью к специалистам.

Подключение розетки на отечественных автомобилейх более простое, так как наши автомобили имеют простые электрические схемы. Кроме этого сложность подключения розетки зависит от выбора схемы подключения. Для этого может потребоваться проведение некоторых испытаний с проводкой автомобиля.

Виды и устройство

Существует два вида фаркопа, отличающихся друг от друга контактами и другими особенностями:

13-контактная розетка фаркопа

Такие модели чаще всего применяются на американских и американских марках автомобилей.Вспомогательные контакты, находящиеся в розетке, применяются для подключения противотуманных плафонов и других устройств. Например, в качестве прицепа может быть небольшой домик на колесах. В нем кроме габаритных фонарей и стоп-сигналов необходимо питание различных устройств, которые будут подключать.

1. Левый поворот, аварийная сигнализация (желтый провод).
2. Противотуманные фонари, при наличии ее на прицепе (синий провод).
3. Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).
4. Правый поворот (зеленый провод).
5. Правый габаритный огонь, номерное освещение (коричневый цвет).
6. Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.
7. Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
8. Фонарь заднего хода (розовый цвет).
9. Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
10. Положительный полюс, работающий только при включенном зажигании (серый провод).
11. Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
12. Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
13. Отрицательный полюс для 9-го контакта на 35 ампер.

7-контактная розетка фаркопа

Такие розетки обычно применяются на отечественных автомобилях.При этом применяются контакты для работы стоп-сигналов, ламп поворотов и огней габаритов. Это наиболее простой и популярный вид розеток фаркопа.

1. Левый указатель поворота.
2. Положительный полюс питания.
3. Отрицательный вывод.
4. Правый указатель поворота.
5. Правый габаритный фонарь и номерная подсветка.
6. Стоп-сигналы.
7. Левый габаритный фонарь.

Необходимые материалы

• Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
• Соединительные колодки, желательно с наличием гнезд предохранителей.
• Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм 2.
• Силиконовый герметик для автомобилей любого производителя и цвета.
• Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

Перед тем, как собирать розетку и подключать провода, необходимо проверить герметичность и плотность соединений корпуса розетки с крышкой и заглушками, методом обливания водой. Если выявлены места с плохой герметичностью, то после окончательного монтажа и сборки их заделывают с помощью силикона.

Подключение к бортовой сети автомобиля

Широко применяемая на сегодняшний день розетка фаркопа — семиконтактная модель. Поэтому рассмотрим подключение к автомобилю этой розетки.Она применяется в случае, если на машине сигнальные лампы и световые устройства работают без микропроцессора.

Перед началом выполнения укладки и подключения проводки, необходимо приготовить электрическую схему вашего автомобиля и схему розетки фаркопа. По ней можно определять место и назначение проводов.

В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм 2 с двумя или тремя жилами, в зависимости от схемы подключения.

Для подключения к гнездам розетки потребуется к каждому гнезду по одному 1-жильному проводу для стоп-сигнала, указателей поворота, противотуманных и габаритных фонарей, освещения номера. Дополнительно следует использовать два провода на массу (отрицательный полюс) и на фонарь заднего хода (при наличии). Также потребуется по 5 одножильных проводов на правый и левый плафон и провод массы. В общей сложности должно получиться 11 жил.

Правые и левые стороны стоп-сигналов, заднего хода, габаритов и противотуманок срабатывают синхронно, поэтому можно сделать схему проще.Для этого соответствующие разъемы розетки можно подключить не двумя, а одним проводом, что и делают многие автолюбители. Число жил проводов сразу становится меньше, вместо 11 проводов будет всего 7. Это и соответствует количеству гнезд в розетке. Но в заводских жгутах предусмотрено разных подключение ламп своими проводами.

Завод изготовитель применяет такую ​​схему по следующим причинам:

• Рабочий ток делится на два провода, чем уменьшена нагрузка и вероятность оплавления изоляции.
• Увеличивается надежность работы фонарей.
• Подключение и контроль работы фонарей и электрические цепей становится проще.
• Можно использовать разные схемы подключения.

Достоинства схемы с меньшим числом проводов

• Простая распиновка контактов и подключение жгутов.
• Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.

Недостатки

Вынужденное применение для подключения 3-х ламп одного 1-жильного провода, который рассчитан только на нагрузку одной лампы.Такая трехкратная токовая перегрузка содействия перегреву и оплавлению.

Удобным способом соединения проводов является использование коммутационной колодки. Ее можно зафиксировать на кронштейне возле левого фонаря автомобиля. Перед установкой нужно просверлить в полу багажника отверстия, и одинарным проводом замерить длину необходимого жгута от розетки до колодки с небольшим запасом провода.

Порядок подключения

• Отрезать 5 кусков провода отмеренной длины, подписать их по местам подключения.
• Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина первых этих проводов отличается от пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
• Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
• Согласно схеме фиксации концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
• Провода свернуть в жгут и протянуть в гофрошланг.
• Закрепить на фаркопе розетку по схеме.
• Проложить гофрированный шланг со жгутом проводов по запланированному пути.
• Концы проводников жгута зафиксировать на коммутационной колодке.
• Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.

Подключение к разъемам двух фонарей

Провода подключаем к разъемам правого и левого фонаря с разделением токовой нагрузки, так как потребляемый фонарями, расположенными на прицепе, разделяется на правую и левую ветки фонарей автомобиля. Соединение по такой схеме будет более безопасным. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет значительно безопаснее.

Этот способ похож на предыдущий. Он отличается лишь необходимостью соединения с контактами двойного числа проводов, увеличивается количество монтажных гильз.

По данной схеме розетка фаркопа подключена к автомобилю с соблюдением безопасности эксплуатации автомобиля.

Такую схему называют универсальной. Она рекомендована к широкому использованию. Розетка фаркопа подключается с помощью отдельного жгута проводников для управления лампами задних фонарей, противотуманок, освещения номерного знака, который подключается прямо на монтажном блоке.

Место подключения каждого провода электрической проводки прицепа до клеммы предохранителя, на него нет дополнительной нагрузки.Чтобы предотвратить короткое замыкание дополнительная жгут нужно оснастить своей установочной колодкой, и link в багажнике машины.

В этом случае сложность подключения заключается в том, что необходимо укладывать в салоне машины жгут проводников для подключения розетки, и дополнительно тратиться на покупку дополнительных проводов.
