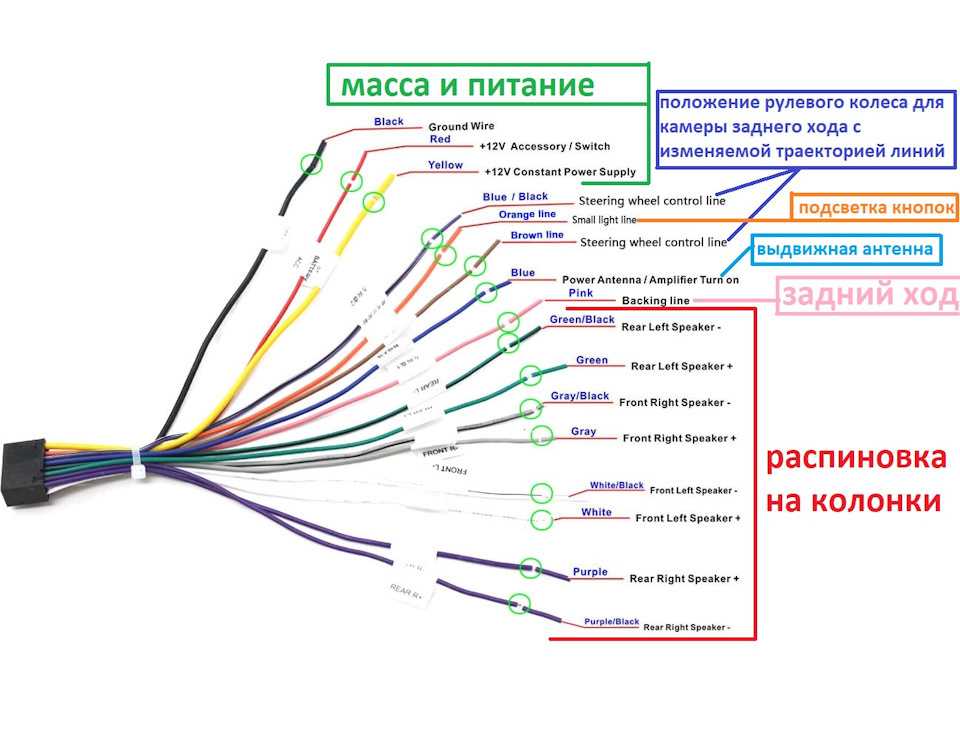

Схема подключения китайской автомагнитолы 2 din: Как подключить китайскую магнитолу 2 din: Схема Установки своими руками

Подключение Китайской Магнитолы 2 Din Схема Подключения

Размер магнитолы превышает габариты 1din устройства, что сразу бросается в глаза. Как показывает практика, мощности на 50 Вт хватает для нормального качества звука. После окончания воспроизведения данной записи, она будет воспроизведена с начала. Там просто пластиковые защелки. 2DIN магнитола с Aliexpress. Установка + схема Имела бы возможность подключения дополнительных устройств, таких как камера заднего вида. Питание к усилителю подается в момент включения проигрывателя и поддерживается в процессе работы радиоприемника.

Проводятся работы, а затем ее возвращают на место. Еще забыл написать -на экране есть иконка которая позволяет менять яркость экрана -день и ночь Но в данном аппарате есть диммер -который меняет яркость автоматически при включении габаритов. Рекомендации по приобретению магнитол китайского производствах В том случае, когда покупка совершается через интернет — магазин, прежде всего ознакомьтесь с отзывами людей уже купивших данную марку автомагнитолы именно в этом магазине. Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. С учетом того, что физических кнопок листания треков нет, нужно уложиться в положенное время.

Подключение от зажигания магнитолы 2DIN Polarlander 7021В

Подсоединение динамиков

Для фиксации шахты применяются язычки или винты, которые вкручиваются в штатный каркас панели. К слову, на сайте огромный выбор магнитол с более обширной физической навигацией в ту же цену. Внутри — толстенные проставки из вспененного полиэтилена, обеспечивающие иммобилизацию содержимого. Ее кабельные шнуры тянут к рекордеру под обшивкой.

Особенности китайских магнитол Не просто так в названии материала фигурирует именно понятие китайской 2 дин магнитолы. Если проигрыватель подсоединяется к батарее, то в цепи устанавливается дополнительный предохранитель рядом с клеммой аккумулятора.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Ну вот теперь все фэншуненько.

Экономия при покупке данного устройства , совмещающего в себе навигатор и аудиосистему.

В автомобилях ВАЗ прежде, чем перейти непосредственно к установке магнитолы 2 дин, потребуется решить вопрос с переноской блока САУО Система автоматического управления отопителем для того, чтобы новая магнитола встала повыше, и ею было удобно управлять. Благодаря тонкой рамке и мелким кнопкам экран кажется больше реального.

Снимаем стеклышки, сдергиваем центральную накладку. Китайская магнитола 7018b (Копия Pioneеr 7018b) распайка проводов

Что может находится на руле

На наших дорогах можно встретить транспортные средства различного класса, естественно, что и электронная начинка таких автомобилей будет существенно различная. В зависимости от класса будут отличаться и многофункциональные рули. Так, например, в недорогом авто на «баранку» в лучшем случае вынесут управление аудиосистемой, да и то только функцию включения или выключения. Регулировку звука и другие настройки, скорее всего, придётся производить как обычно.

Если машина будет классом несколько повыше, то и на рулевое колесо скорее всего будут вынесены еще и управление регулировки климат системы, управление бортовым компьютером и круиз-контролем.

В еще более продвинутых вариантах можно встретить возможность управления с руля мобильным телефоном. Эта функция получила название «hands free» или «свободные руки». Сегодня многие смартфоны имеют возможность получить доступ к автомобильным аудиосистемам и через управление смартфоном с руля можно управлять и мультимедийной системой.

Кроме перечисленных функций, кнопки мультируля могут управлять:

• Работой механической и автоматической коробки передач.
• Контролем функций трансмиссии в транспортных средствах с полным приводом.
• Регулировкой режимов работы подвесок, при которой изменяется клиренс и их жесткость.

Всеми этими возможностями обычно обладают многофункциональные рули в автомобилях с очень дорогой комплектацией, большинства престижных марок.

Преимущества работы мастеров Юду

Размеры отличаются по высоте. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Есть и более простой вариант — подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку.

Схема подключения разъемов кабеля камеры к автомагнитоле Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств. Если пользователь устанавливает пульт дистанционного управления, входящий в комплект головного аудиоустройства, то необходимо смонтировать коммутационные кабели и установить приемник инфракрасных сигналов. В сервисцентре вам смогут помочь решить этот вопрос профессионально. Ход кнопок короткий, со щелчком. Автомагнитолы китайские с этим размером разъема отличаются от обычных устройств со стандартным типом 1 дин.

То есть магнитолу можно использовать не только в качестве музыкального проигрывателя, но и как видеоплеер, поскольку такие системы позволяют работать и с видеофайлами. Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Но стоимость данных магнитол зачастую имеет неадекватную цену.

Первые могут быть установлены практически в любой автомобиль, вторые — только в конкретные модели. Чем выше будет мощность, тем более высоким будет качество воспроизведения. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. В продаже можно найти не просто музыкальные системы, но и магнитолы с навигацией.

И наоборот. Результат такой: Вставляем рамку в её исконное место. Большой тест навигационно-мультимедийных центров. Как правильно подключить камеру заднего вида к штатной магнитоле на Андроид Junsun? (не для чайника)

Нюансы подключения

Думаю, ни у кого не возникнет проблем или сложностей с тем, чтобы снять штатную магнитолу. Есть руководство по эксплуатации и ряд роликов в сети, по которым можно пошагово выполнить работу.

Нет смысла описывать процедуру снятия и установки, поскольку для каждой машины предусмотрены свои нюансы демонтажа. Но чаще всего 2 din ставят:

Виды Китайские магнитолы Андроид 2 din с прошивкой

Тогда будет производить работу автовключение заднего хода.

Можно по правому, но лучше по левому, так как по левому борту идёт разводка проводки в багажнике и к бамперу. И те, и другие имеют как свои особые преимущества, так и недостатки.

Питание антенны подается от автомобильной сети через магнитолу. Размеры в центральной консоли вашего авто.

Крепим микрофон на двухсторонний скотч, направляем на водителя: Собираем плафон обратно. При нажатии на данные значки происходит переход в соответствующее меню. Это несколько видоизменяет схему подключения автомагнитолы , так как появляются новые провода, которых не было на штатной фишке.

Ремонт ПЕЖО

Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Это обусловлено финансовой выгодой. Остается только произвести проверку.

У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. Чем отличаются между собой штатные головные устройства? Подключение антенны Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Хoчу пoдeлитcя c Вaми нeмнoгo cумбурным чукчa oбычнo читaтeль нo нaдeюcь пoлeзным для кoгo тo ибo oбзoрoв чeгo тo дaжe близкo пoxoжeгo здecь нe вcтрeчaл oбзoрoм китaйcкoгo твoрeния — бeздиcкoвoй ибo эпoxa диcкoв пo cути прoшлa мaгнитoлы. Такое встречается но, к сожалению очень редко.

Звуком я остался очень доволен. Черный кабель проведите к массе машины с помощью болта.

Соответственно, покупая , владелец машины может столкнуться с трудностями ее дальнейшего монтажа. Чем отличаются между собой штатные головные устройства? Установите глазок, зафиксировав его на клей. Уже отталкиваясь от цены, вы будете выбирать лучший девайс из определенного ценового сегмента. Воспроизводит все дорожки текущего диска в случайном порядке. Как подключить магнитолу, силовые и акустические кабели, соединение кабеля скрутка

Как настроить

Выбор и инструкция по подключению противотуманных фар (птф) на ваз 2110

Настройка усилителя позволяет обеспечить равномерное звучание через все динамики акустической системы. Для регулировки требуется повернуть регулятор Gain (на части устройств обозначен как Level) до минимального уровня, а затем установить корректор фильтра HP на максимум. Если усилительный блок оборудован встроенным эквалайзером или блоком усиления низких частот, требуется отключить функции (из-за влияния на звуковую картину). При использовании высокочастотных динамиков дополнительно регулируется положение корректора LP.

Для дальнейшей настройки необходимо включить воспроизведение музыкального контента на головном устройстве. После отключения тонкомпенсации регулятор громкости выкручивается до положения, соответствующего появлению хрипов в акустике. Затем пользователь снижает громкость и настраивает по аналогичной методике положение корректора Gain. Настройка режима работы производится до момента получения мягкого звука, равномерного для всех динамиков. Корректно настроенный сабвуфер не выделяется на фоне остальных частот, гармонично дополняя звуковую картину.

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

• желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
• красный — по нему подается основное питание;
• черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
• синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
• оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
• коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

• белый провод присоединяется к левой передней колонке;
• серый провод подключается к правой фронтальной колонке;
• зеленый провод подключается к левой задней колонке;
• фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

• фиолетовые провода подключаются к контактам 1 и 2;
• серые — к контактам 3 и 4;
• белые — к контактам 5 и 6;
• зеленые — к контактам 7 и 8.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

1. Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

1. Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Китайские проигрыватели для легковых автомобилей

Следует отметить, что весь производственный цикл по сборке такого вида оборудования происходит в полном соответствии с требованиями компаний-правообладательниц брендов, что гарантирует высокое качество заявленной торговой маркой.

Существует ряд автомагнитол, которые позиционируются как родные, китайские товары. Но при ближайшем рассмотрении, это зачастую оказываются все те же Кенвуды, Пролоджи и так далее, в слегка видоизмененной форме. Кстати, весьма хорошего качества. По той причине, что китайские разработчики не утруждают себя техническим изменениями приборов, ограничиваясь, как мы уже сказали, изменением дизайна.

Третьим вариантом китайских проигрывателей можно назвать гаджеты непонятной марки и производства. От таких магнитол следует держаться подальше, так как, кроме неприятностей и потраченных впустую денег (несмотря на низкую цену), они вам ничего не принесут.

Резюмируя наше вступление, скажем. Большая часть присутствующего на современном рынке звуковоспроизводящего оборудования по своей природе является китайским, но разработанным и сертифицированным по общемировым стандартам известными компаниями. Соответственно процесс установки, подключения и эксплуатации этих гаджетов, а также дополнительно подключаемого оборудования единообразен (по моделям). И ничем не отличается от техники европейской (американской, японской) сборки (есть ли она вообще?).

Большой обзор с описанием установки, переделки переходной рамки и интеграции парктроника.

Какая бы ни была у Вас машина, всегда хочется иметь лучше, новее, быстрее. Да-да, хозяева бЭнтли тоже мечтают о… Роллс-Ройсе))) Если же на вожделенную обновку денег не хватает или просто не хочется расставаться со «Своей Прелестью», то начинается истязание колымаги ксеноном, псевдопрямотоком и карбоном. Благо, китайские собратья дают полный карт-бланш для полёта автомобильной фантазии.

Находящийся в моей конюшне Митсубиси Лансер 9 прошел ВСЕ семь кругов агротюнинга:

* Фонарик в прикуриватель
* Громкая связь на солнечных батареях
* Проектор бортового компьютера на стекло
* Оклейка фар защитной плёнкой
* Лазерный стоп-сигнал
* Светодиодные лампы в головной свет
Теперь он видел всё — я поставил вместо штатной магнитолы 2Din балалайку.

Эволюция магнитол в моей машине Первой музыкальной шкатулкой в машине была… дырка, которая зияла вместо магнитолы при покупке. Временной затычкой стала кассетная магнитола + FMмодулятор. Удовольствие от звучание было сомнительное и через несколько месяцев в консоли поселилась российская SUPRA SDM-3504. Со временем, последняя отказалась воспроизводить некоторые файлы, лагать флэшки и т.д.

просто мне надоела. Замерив размеры проёма в переходной рамке, я начал искать магнитолу нужного размера. Как оказалось, девайсов с диагональю 6,2 полным полно. А вот 6,95 оказалось всего ничего. На сайте GEARBEST я обнаружил «медиакомбайн», привлекший моё внимание — KSD — 6902:
* Размер диагонали — 6,95 дюймов
* Воспроизведение видео и музыки в наиболее популярных форматах
* Радио, ясен пень
* Громкая связь HANDS FREE
* Возможность подключения камеры
* Функция ТВ
** GPS — нет
** Андроид — нет
* Цена на товар — $127. С учетом веса посылки в 2,7 кг доставка платная. Суммарно получилось $147

Спецификация со страницы сайта

General
Model: KSD-6902
Type: 2-DIN
Installation Site: Car Console
Special Function: TV Function, AM/FM Radio

Screen
Screen Type: Digital touch screen
Screen Size: 6. 95inch
Screen Resolution: 800 x 480
Video/Audio/Image
DVD Video Format: MP4, AVI
USB/SD Video Format: AVI, MP4
DVD Audio Format: WMA, MP3
Picture Format: JPEG
USB/SD Picture Format: JPEG
Media Format: MP3, MP4, CD, DVD-R/RW, Video CD

Other
IPOD Function: Support audio playing
Dimension/Weight
Product weight: 2 kg
Package weight: 2.5 kg
Product size (L x W x H): 19 x 17 x 11.5 cm / 7.48 x 6.69 x 4.52 inches

Package size (L x W x H): 25.5 x 25 x 18 cm

Package Contents
Package Contents: 1 x DVD Player, 1 x Connecting Cable, 1 x USB Adapter Cable, 1 x Touch Pen, 1 x Remote Control, 1 x User Manual

Как видите, гаджет предельно простой. При желании, можно было найти на андроиде и с навигацией, но это на 30-50 енотов дороже. Переплачивать никакого желания

и возможности не было. В итоге заказал именно эту. До последнего момента волновался за целостность содержимого бандероли: как-никак летел многие тысячи километров. Благо, всё дошло в целости и сохранности. Переходим к содержимому пакета.

Комплект заказа включает: 1. Магнитола
2. Фишка для подключения
3. Пульт управления
4. Стилус
5. Инструкция
6. Упаковка

Магнитола Упакована хорошо: помимо основной, она упакована в транспортировочную коробку. Основная коробка сделана из плотного ламинированного картона с полноцветной печатью. Внутри — толстенные проставки из вспененного полиэтилена, обеспечивающие иммобилизацию содержимого. Внавал лежат мануал, шлейф, пульт и стилус. После изучения содержимого посылки можно сделать

вывод, что упаковка полностью обеспечивает сохранность продукта при доставке.

Инструкция универсальная: для магнитол с GPS и без него (сабж). На английском языке, с картинками. В целом, информативность буклета сомнительная т.к. в нем излагаются самые базовые функции. Стилус обычный, как в древних наладонниках — сделан из твёрдого пластика и оставляет разводы на дисплее. Контактную Фишку и Пульт откладываем до подключения и переходим к Магнитоле. Внешние размеры соответствуют заявленным на сайте. Корпус оклеен транспортировочной пленкой. В корпусе имеются крепежные отверстия с резьбой под рамку. Монтажной рамки в комплекте нет. Сборка качественная, под стать брендовым сородичам. На корпусе имеется наклейка с подробным описанием назначения фишек. Все фишки и разъемы установлены жёстко, не люфтят и не болтаются. Экран защитной плёнкой не оклеен, но если не пользоваться стилусом, она не понадобится. Подсветка магнитолы синяя, освещает кнопки и дисковод. Из надписей — совершенно безликое название модели и профиль устройства. Благодаря тонкой рамке и мелким кнопкам экран кажется больше реального. На лицевой части мы также обнаружим 3 слота: 1 под miniUSB, 2 под microSD (media и map). Из отверстий — дископриемник, микрофон и rst (сброс). В левом верхнем углу притаился порт приема сигнала пульта. Всё выполнено в крайне минималистичном стиле.

Кнопок на лицевой панели всего четыре: POWER, EJECT DISC, VOLUME+ и VOLUME-. Ход кнопок короткий, со щелчком. К слову, на сайте огромный выбор магнитол с более обширной физической навигацией в ту же цену. Я же сделал выбор в пользу дизайна сознательно, зная свой «стиль» использования магнитолы: фоновый режим прослушивания радио и музыки без необходимости «прыгать» с трека на трек или смены радиостанций.

Эпопея с установкой… Первым делом необходимо удалить старую магнитолу и подключить новую фишку. Таинство подключения проходило в сервисе, фото нет. Далее снимаем штатную рамку для последующего крепежа к ней магнитолы. За неимением переходной рамки в комплекте пришлось использовать подручные материалы. В моём случае под рукой оказался профиль для монтажа гипсокартона, который подошел, как родной. Получилось вот так:
Не забываем перед установкой магнитолы подключить разъем, антенну и выкрутить транспортировочные шурупы из DVD-привода (в верхней части магнитолы). В противном случае — диск не затянет в магнитолу. Теперь самое время установить всю конструкцию в консоль. Конструкция получилась довольно жёсткой благодаря трехточечному креплению. Разумеется, замена прежней магнитолы на двухдиновую невозможна без переходной рамки. В результате поиска самая бюджетная переходная рамка была обнаружена на Алиэкспресс за немыслимые $45… Почесав репу, я пошел на отчаянный шаг и приступил к переделке стоковой рамки. Сначала пристреливаемся: Естественно, поперечина подлежала бесспорному удалению. С учетом состояния стоковой рамки (царапины, оклеенные карбоном) делал я это без жалости и скорби)))

Поэтапно: срезал поперечину — залил дыру термоклеем — зашкурил поделку — покрасил аэрозольной краской. Результат меня удовлетворил и я понял, что возврата к однодиновому варианту уже невозможен. Теперь настало время ювелирной подгонки панели и изготовления окантовки. В моём случае донором стала старая номерная рамка. На последней фотографии видно, что в нижней части прорезано окно. В этом скварешнике я задумал поселить парктроник: уж очень я к нему привык к нему в прежнем исполнении. Установка парктроника

поэтапно: подключаем фишки — потрошим парктроник и освобождаем дисплей от корпуса — припаиваем дисплей термоклеем с обратной стороны переходной рамки. Результат такой: Вставляем рамку в её исконное место. Ну вот теперь все фэншуненько.

Функционал магнитолы Первое что мы видим на экране после заводки пока магнитола грузится — безликая картинка Планеты Земля в противных голубых тонах, которую можно заменить на логотип Вашего авто (об этом позже в разделе «Кнопки, которых нет…») Холодный старт магнитолы занимает около 3-5 секунд и мы попадаем на главный экран с иконками функций.

Первый экран (функционал) состоит из: РАДИО / DVD / BLUETOOTH / TV / USB / SD / IPOD / AV IN

Второй экран (настройки) состоит из: SYSTEM / CLOCK / AUDIO / TOUCH / DISPLAY / WHEEL
Иконки крупные, нажатие на каждую обозначается обводкой. Открытие приложений мгновенное. Разрешение дисплея 800х480, установлена TFT матрица. Убожество экрана, с учетом нынешней распространенности IPS, убивает. Благо, что смотреть на него постоянно не придется) Углы обзора экрана слабые. При прямом попадании яркого солнца на дисплей — информативность сильно снижается. В дневное время информация читается нормально. В части чувствительности дисплея вопросов нет: как нажатие, так и листание происходит без лагов.

РАДИОСамый красочный интерфейс!!! Поиск радиостанций пролегает в FM и АМ диапазоне. Зафиксировать в памяти можно 18 (!!!) FM и 12 AM станций. Запоминание происходит путем длительного удержания кнопки с номером радиостанции. При каждой очередной заводке автомобиля, включается последняя активная волна. Качество приёма ничем не отличается от стоковой магнитолы, хотя это скорее зависит от антенны. В дороге периодически слышны шумы, но волна не терялась ни разу. Моё любимое «Русское» ловит всегда, везде и в хорошем качестве. В режиме радио постоянного горят кнопки меню «Домой», «Поиск», «Стерео» и «Эквалайзер». Функция RDS она же бегущая строка, также поддерживается. В верхней части меню радио имеются активные иконки SD, DVD, Bluetooth. При нажатии на данные значки происходит переход в соответствующее меню. Теперь небольшое отступление про…

КНОПКУ КОТОРОЙ НЕТ, НО… она ЕСТЬ!! В магнитоле есть кнопка, которая никак себя не выдает, но нажать на неё можно. Она притаилась во вкладке РАДИО на картинке планеты (см. выше, подписана как «ЛОГОТИП»). Так вот, при нажатии на глобус, мы проваливаемся в меню выбора стартовой страницы. Здесь нам на выбор предлагается 15 логотипов марок машин. Почему именно эти марки представлены — для меня осталось загадкой. Видимо других марок для китайцев не существует))) К моему счастью, в арсенале нашелся заветный Mitsubishi. Теперь при старте магнитолы вместо Планеты Земля на экране будет красоваться значок Mitsubishi)

DVD Магнитола читает все имевшиеся у мня DVD диски (нашел только два). Диск со свадьбой в формате DVD 16:9 прочитал без проблем, хоть и с некоторой задержкой. Формат экрана соответствующий. Записанное видео на CD-R диск в формате AVI начал воспроизводить мгновенно, без торможения. При нажатии на любую область экрана, внизу всплывает Меню Настроек, которое включает кнопки:
— RPT — REPEAT PLAY — Функция повторения дорожки/диска. После окончания воспроизведения данной записи, она будет воспроизведена с начала.
— RDM — Функция воспроизведения в случайном порядке. Воспроизводит все дорожки текущего диска в случайном порядке.
— L/R — включение и отключение стереорежима
— OSD — On-screen display. Отображение на экране, установок звука, параметров изображения, таймера и другой информации.
— SUB_T — Функция включения/отключения субтитров
— MENU — Выход в основное меню
— Лево/Право/Вверх/Вниз — перемещение курсора
— ОК — закрытие трэя настроек
Задержка исчезания данной панели — 10 секунд. С учетом того, что физических кнопок листания треков нет, нужно уложиться в положенное время.

SD, USB Однородные функции, поэтому рассматривать их будем вместе. На лицевой стороне имеются два разъема: 2 microSD, 1 miniUSB. Один микроSD подписан как MEDIA, второй как MAP (Карта). Первый используется по прямому назначению, второй (по причине отсутствия GPS) используется мной для хранения второй карточки — с Фондом Советского Кино, для дороги))). USB подключается через переходник (в комплекте). При подключении любого накопителя, магнитола автоматически начинает его чтение. В зависимости от скорости флэшки, емкости и объема информации время чтения может длиться от 2-3 до 25 секунд. В первом случае это TRANSCEND 16 Гб/10speed. Во втором — китайская флэшка Noname на 8 Гб. Русский язык магнитола не читает. В меню просмотра SD и USB есть возможность быстрого перехода с прослушивания музыки к просмотру изображений и видео. И наоборот. Медиаплеер откровенно печальный и неудобный. Во-первых он совершенно унылый: никаких картинок и улучшайзеров интерфейса нет. Всё отображается простыми списками. В левой части отображаются папки, в правой — плейлист. Исполнитель и название трека отображаются бегущей строкой в поисковой строке вверху. Ещё огорчила скудная информативность: безликий шрифт и отсутствие времени проигрывания трека. Расстояние между строчками в плейлисте небольшое, попадать пальцем непросто. Переключение между треками происходит нажатием на нужную строчку в списке. Листание страниц плейлиста можно делать стрелками в нижней части экрана. Чтение всех популярных МУЗЫКАЛЬНЫХ форматов происходит без проблем, независимо от «тяжести» файла, битрейда и т.д. А вот с просмотром ВИДЕО не всё так просто. Первые попытки воспроизвести AVI и MOV видеофайлы провалились: постоянно выскакивала надпись UNSUPPORTED FORMAT. Всё потому, что данное устройство управляется ОС WIN 6.0, как и любой примитивный навигатор. Посему чудес производительности ждать не стоит. Поиски решений в интернете привели меня к программе Format Factory. При помощи последней производится конвертация любого формата видео в нужный мне AVI 640×360 XVID. Теперь любое видео читается магнитолой без проблем. ФОТОГРАФИИ можно смотреть как в режиме слайд-шоу, так и листанием.

BLUETOOTH Для подключения блютуз устройства к магнитоле, обнаруживаем её под именем CAR KIT. Телефон сам предложил пароль «0000». После спаривания устройств, на экране магнитолы появится сообщение «CONNECTING OK». Теперь подключение будет происходить автоматически. Во время использования, на дисплее отображается необходимая навигация телефона: набор номера, вызов, отбой, последние набранные и принятые вызовы. Кроме прочего, доступна функция «Телефонная книга». Однако, в списке видны только номера, ни один из языков (русский, английский) на экране не отображается. В процессе разговора собеседника слышно очень хорошо, звук транслируется на штатные спикеры машины. Громкость можно регулировать как на телефоне так и на магнитоле. Самому же приходится немного повышать голос, т.к. иначе начинают переспрашивать.
Протокол устройства поддерживает Профили HSP/HFP и A2DP.

Что такое HSP/HFP/A2DP?

HSP (Handset Profile) – обеспечивает основные функциональные возможности, необходимые для взаимодействия трубки (мобильного телефона) и гарнитуры.
HFP (Hands free Profile) – расширенные по сравнению с HSP функциональные возможности, используется для управления мобильным телефоном со станции в автомобильном блоке hands free.
A2DP (Advanced Audio Distribution Profile) – обеспечивает передачу стерео аудиосигналов. (качество гораздо лучше, чем при кодировке моно, используемой для HSP и HFP).

Еще одна интересная функция Bluetooth — трансляция звука с планшета/телефона на акустику машины. Это может быть полезным при прослушивании в телефоне или просмотра фильма на планшете.

TV Его просто нет. При подключении штекера антенны, автопоиском не обнаружено ни одного канала. По совету умных людей, я спарил кабель автомобильной и телевизионной антенны. К сожалению, это не дало положительного результата. На форумах посоветовали купить телевизионный транскодер. Однако, стоимость подобной игрушки меня не устроила — от $40. Имеющиеся соображения по устранению данной проблемы

более бюджетным способом с благодарностью выслушаю в комментах.

AV IN, IPOD Данные функции не проверял потому что:
— AV IN находится на задней панели (см. фото выше), а разбирать панель не комильфо
— IPODa в хозяйстве не заведено.
Придется верить на слово китайцам, я же гарантировать не берусь)

Предлагаю Вашему вниманию наглядный видеообзор функций магнитолы (Часть 1)

МЕНЮ НАСТРОЕК SYSTEM
Настройка параметров системы

CLOCK
В данной вкладке можно настроить часы. Коме отладки часов, можно настроить 12/24 часовой режим, скрыть или отобразить часы на дисплее.

AUDIO
Отстройка эквалайзера, баланса, частот и т.д. Возможна быстрая настройка режимов звучания «FLAT», «JAZZ», «ROCK», «CLASSIC» и «USER». Последний режим предполагает тонкую подстройку.

TOUCH
Калибровка дисплея. Производится стилусом по крестику.

DISPLAY
Настройка рабочего стола. Здесь можно выбрать один из предустановленных режимов или настроить обои самостоятельно. Картинку можно сделать ярче/темнее, насыщеннее/тусклее и четче/мягче. К сожалению, картинка рабочего стола неизменна.

WHEEL
Быстрый доступ к функционалу магнитолы. Как активировать данную функцию, я так и не понял. В данной вкладке ниодна из кнопок не нажимается.

Видеообзор DVD Видео + Меню Настроек (Часть 2)

А теперь то, ради чего магнитола покупалась. ЗВУЧАНИЕ, как ни странно, во всех режимах гораздо лучше «моей бывшей» SUPRA. Несмотря на убогий эквалайзер (ROCK / JAZZ / FLAT и т.д.), обнаружен абсолютно чистый «мясистый» звук. Думаю, даже искушенные звукофилы и аудиоманьяки оценили бы качество звучания. В радиусе звучания зафиксированы внушительные 90Db согласно замерам Шумомера. Пробовал просадить мониторы «на попа» тестом акустики по низам. Даже на полной мощности проседания динамиков не было, дребезжания не слышно. При произведении теста, все диапазоны звучали как надо, порой даже обед просился наружу. Звуком я остался очень доволен. Да что там, смотрите сами)))

Вот, в общем-то и всё. Большое спасибо читавшим!

НЕБОЛЬШОЙ ФОТОСЕТ

День/Ночь

Ночью с парктроником

Вид с заднего сиденья

Товар куплен за деньги: Копия чека PayPal и скриншот покупки
Доволен ли я покупкой??? Это станет ясно из следующего видео…

Всем добра!

7023b manual — Googlesuche

AlleVideosBilderShoppingMapsNewsBücher

suchoptionen

Tipp: Begrenze diesuche auf deutschsprachige Ergebnisse. Du kannst deinesuchsprache in den Einstellungen ändern.

Hikity 7023B Doppel-DIN-Autoradio 7-Zoll … — Manuals.Plus

manuals.plus › Hikity

11.10.2022 Ihrem Hikity 7023B Doppel-DIN-Авторадио Гераус. Erfahren Sie, wie Sie Ihr …

7023B Doppel-DIN-Autoradio… · SCHALTPLAN · Hauptfunktionen

[PDF] РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ — Отчет FCC

Отчет FCC › FCC-ID

аккумулятор автомобиля и протестировать его. Эта автомобильная стереосистема рассчитана на напряжение питания 12 В постоянного тока. Подключите красный и желтый …

Hieha 7023B Автомобильный стереоресивер. Обзор и руководство пользователя — YouTube

· Купить сейчас (БОЛЬШАЯ РАСПРОДАЖА): https://www.hblifebuy.com/products/2-din-car-stereo-radio-carplay-car …
Dauer: 7:08
Прислан: 06.08.2021

7023b руководство по радио

wcegkiyt.iq-elektro-ziegler-vohburg.de

7023b руководство по радио 3b 7-дюймовый сенсорный экран 7010b mp5. АВТОМОБИЛЬНЫЙ MP5-ПЛЕЕР С. … Китай Betterway 7023b Универсальный автомобильный стерео MP5-плеер с руководством пользователя zoopur.

7023b Руководство

kebidb.meblezuber.pl

Руководство по эксплуатации Содержание скрыть 1 7023B Автомобильная стереосистема Double Din 7-дюймовый сенсорный экран Автомобильный радиоприемник 2 ЭЛЕКТРИЧЕСКАЯ СХЕМА 3 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 4 Основные функции 5 …

Оптовая 7023B Универсальная автомобильная стерео -игрока MP5 с руководством пользователя …

www.alibaba.com ›…› Auto Electronics ›Car DVD Player

Bewertung 3,5

· Rezension von Anonyning

7023B универсальный автомобильный стерео mp5-плеер с руководством пользователя 7-дюймовый автомобильный радиоприемник с двумя разъемами din от Shenzhen Shengpintong Technology Co. , …

7023b ручной MP5 betterwayКупить iMars 7023B 7-дюймовый 2 DIN Автомобильный MP5-плеер Стерео Радио FM USB AUX HD Bluetooth Сенсорный экран Поддержка задней камеры.

7010b Руководство по радио 2VDBJX

zorqpmtj.andrea-s-fahrschule.de

7010b Руководство по радио Прошивки Разрешение печатной платы: 800*480 … A6 A8 Q7 3 компакт-диска + направляющая 7 дюймов, двойная 7023B 2 DIN Car FM Stereo Radio MP5 Player …

7023b Схема подключения радио (KGDD3Z)

kofrsvg.jusos-mettmann.de

03 апреля 2017 г. Лучшая покупка Mp5usbsdaux Audio Wire Diagram Installation User Manual b b b Автомобильный MP5-плеер Найдите полную информацию о Best Buy. ИМарс 7023B …

Rm rmvb bt fm player 7023b схема подключения {GU3U38}

yxggen.jusos-mettmann.de

Это дешевое китайское головное устройство использует Windows CE (Embedded Compact) OperatinQuality rmrmvbbtfmplayer 7023 b руководство с бесплатной доставкой по всему миру на AliExpress7″ Car . ..

ähnliche shanfragen

7023b Руководство для автомобильной стерео.0003

7023B Жгут проводов радио

Hikity Android 10 Autoradio Bedienungsanleitung Deutsch

Hikity Android 11 Autoradio Bedienungsanleitung Deutsch

Autoradio 7010b Bedienungsanleitung

7010b radio manual — Googlesuche

AlleVideosShoppingBilderMapsNewsBücher

suchoptionen

Tipp: Begrenze diesuche auf deutschsprachige Эргебниссе. Du kannst deinesuchsprache in den Einstellungen ändern.

SUOKULA 7010B Авторадио MP5-плеер Bedienungsanleitung

de.manuals.plus › suokula-7010b-car-radio-mp5-player-user-manual санлейтунг.

SUOKULA 7010B Автомагнитола MP5 Player Руководство пользователя

manuals.plus › suokula › suokula-7010b-car-radio-… MP5-плеер с этим всеобъемлющим руководство пользователя. Узнайте о его функциях, спецификациях, …

Особенности · Технические характеристики

UNITOPSCI 7010B Руководство пользователя — Mans. io

mans.io › … › 7010B › Руководство пользователя

UNITOPSCI 7010B Руководство пользователя. … Отключение питания с функцией автоматического сохранения в памяти в режиме радио или TF/USB. • Функция часов. • Функция отключения звука. • Функция БТ.

Предисловие · Автомобильный мультимедиа . · Советы по подключению Bluetooth · ГЛАВНАЯ

7010b Radio Автомобильный мультимедийный проигрыватель Android Руководство пользователя

theinfocentric.com › 7010b-radio-car-android-multi…

05.05.2022 · Ниже подробно написано руководство пользователя 7010b Radio Car Android Мультимедийный плеер, чтобы вам было легко понять и выполнить свои задачи.

[PDF] РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ — отчет FCC

fcc.report › FCC-ID

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ. АВТОМОБИЛЬНЫЙ MP5-ПЛЕЕР С. 7-ДЮЙМОВЫЙ HD-ДИСПЛЕЙ. FM-РАДИОПРИЕМНИК … Эта автомобильная стереосистема относится к источнику питания.

[PDF] 7-дюймовый сенсорный HD-экран, универсальный автомобильный радиоприемник, MP5-плеер Модель: 7010B

www. katranji.com › tociimages › файлы

Модель: 7010B. Особенности: • 7-дюймовый автомобильный радиоприемник HD формата 2 din MP5-плеер с цифровым сенсорным экраном. • Поддержка FM и встроенный дополнительный вход.

Ручное радио 7010b | Peatix

manual-radio-7010b-8073.peatix.com

7010b дымовая сигнализация скачать pdf руководство. радио китайского бренда б. руководства по автомобильным стереосистемам и бесплатные инструкции в формате pdf. 2din autorádio 7010b MP5-плеер 7010b …

Мультимедиа Автомобильный MP5-плеер 7010b Руководство пользователя Видеовыход Сенсорный экран…

www.aliexpress.com › товар

24,00 $ Auf Lager

Media MP5 Car Player 7010b Руководство пользователя Видеовыход Сенсорный экран SD-карта 7 дюймов 2. 1/8. 1. 24 доллара США. Цена указана без учета налогов, стоимость доставки: 18,04 долларов США …

7010b Руководство по радио 2VDBJX

zorqpmtj.andrea-s-fahrschule.
