Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео)

Разное

Содержание

Описание процесса самостоятельного подключения камеры заднего вида авто

Автовладельцы по-разному относятся к специальным приспособлениям, помогающим осуществлять контроль пространства позади автомобиля, и делятся на два лагеря: часть из них тяготеет к консервативной простоте, считая дополнительные электронные устройства игрушками, а другие признают гаджеты необходимыми атрибутами современного авто.

Но, что касается системы заднего вида, речь идёт не о вкусах и декоративной стороне, а о безопасности. К тому же камера обладает рядом преимуществ перед, например, парктроником, так как помогает предотвращать столкновения с ограждениями в виде столбиков тоньше 3 см, наезд на открытый канализационный люк и объектов, имеющих наклонную поверхность, например, сугроб, которые может не распознать парковочный радар. Поэтому камера будет полезна как начинающим, так и опытным водителям.

В современных автомагазинах имеется широкий выбор устройств заднего вида для автомобиля, и специалисты готовы помочь покупателю установить гаджеты в машину.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) Но это можно сделать и самостоятельно, нужно только знать схему подключения камеры заднего вида и что для этого требуется. Если сделать всё правильно, то старания будут оправданы неоспоримой пользой от устройств и долгим сроком их службы.

Содержание:

  • Основные отличия устройств
  • Что понадобится для установки
  • На что нужно обратить внимание
  • Место установки
  • Дополнительное оборудование
  • Техника безопасности
  • Установка
    • Разъем автомагнитолы
    • Схема беспроводного подключения

Основные отличия устройств

Базовыми отличиями являются:

  • отдельно приобретаемое устройство, подключаемое к монитору.
  • камера и зеркало заднего вида, продающиеся в комплекте. Картинка с устройства выводится на зеркало во время движения в заднем направлении. Бывают как цельные зеркала, так и специальные накладные панели для них, крепящиеся на отражателе.

Выбор устройства зависит от функций, интересующих владельца.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) Недорогие гаджеты хорошо справляются со своими задачами, но изделия из высоких ценовых сегментов имеют дополнительные плюсы. В зависимости от ценовых категорий, это:

  • чувствительность — чем она выше, тем в менее освещённых условиях устройство может работать без помех. Некоторые фирмы производят только монохромные камеры (чёрно-белые или сепия), именно для эффективного использования в ночные часы.
  • угол обзора
    . У недорогих изделий используется минимально приемлемый угол — 120°, а у более технически продвинутых — до 180°. Чем шире угол обзора, тем больше видит водитель. Но у широкого угла есть и недостаток — небольшое искажение изображения, что не так критично.

Что понадобится для установки

Следует заранее приобрести:

  • двухжильный кабель для питания камеры, рассчитанный на выпрямленное стабилизированное напряжение 12 В и ток не более 0.7 А
  • двухжильный кабель с RCA-разъёмами, которые ещё называют «тюльпанами», для передачи видеосигнала на экран.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео)

Кабели могут быть наращены или разрезаны при необходимости, так как жилы у них не экранированы. В качестве коаксиального кабеля для передачи сигнала от камеры к дисплею может использоваться телевизионный антенный кабель.

Есть разновидности RCA-кабелей, у которых предусмотрен провод возбуждения. С помощью него происходит активация экрана плюсовым током, переводящая устройство в режим трансляции автоматически. Провод возбуждения используется не во всех приборах.

В некоторых системах автоматическая активация камеры происходит с помощью канала видеосвязи. Если магнитола не поддерживает эту функцию или подключение произведено неправильно, то переключать картинку на дисплее придётся вручную специальной кнопкой.

На что нужно обратить внимание

После покупки необходимо убедиться в исправности камеры.

  • Необходимо сразу после приобретения проверить исправность приборов. Есть риск, что неверное подключение приведёт к поломке оборудования.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео)
  • Важно использовать предохранители во избежание короткого замыкания.
  • Перед подключением желательно проверить приборы мультиметром. Это безопасный способ проверки, в отличие от лампочки «контрольки», которой можно что-нибудь испортить.

Место установки

Место, где будут находиться камера и монитор, автовладелец выбирает, руководствуясь своими предпочтениями, но электросхема подключения в любом случае одна.

Установка камеры возможна:

  • в плафон, освещающий номерной знак. У многих автомобилей имеются специальные переходные стёкла, позволяющие монтаж прибора с сохранением подсветки номера.
  • в ручку багажника, зачастую сделанную в одном корпусе с молдингом сверху номерного знака. В этом случае камера прямоугольной формы легко крепится саморезами.
  • к рамке автомобильного номера в бампер — на многих машинах даже не надо его снимать, чтобы вмонтировать камеру. В данном случае подойдёт устройство овальной формы.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) Нужно сделать в бампере отверстие, и для надёжности можно корпус камеры посадить на герметик. Кабели в салон можно протянуть через вентиляционные отверстия, имеющиеся в багажнике.

Дополнительное оборудование

Объектив часто забрызгивается грязью и обрастает наледью, но редко даже штатные устройства оснащаются полезной опцией омывания объектива камеры. Установив прибор в крышку багажника, в котором уже находится омыватель заднего стекла, о загрязнении объектива можно не беспокоиться, так как автоматическая очистка будет обеспечена.

Для этого понадобится тройник, который нужно вмонтировать в канал омывателя перед форсункой заднего стекла. В роли распылителя может выступить небольшая форсунка с большинства автомобилей. Совсем необязательно брать веерную форсунку, так как объектив маленький.

Подсветка камеры является сомнительным достоинством, хотя она присутствует в некоторых моделях по умолчанию. Зачастую она засвечивает объектив, и в темное время изображение не улучшается.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) Такую же проблему может вызвать установка камеры рядом с подсветкой номерного знака. Эта проблема решается заменой ламп на светодиоды. Если и это не помогло, то можно установить защитный экран.

Техника безопасности

Работа с электрикой требует ответственности и соблюдения техники безопасности. Для исключения вероятности удара электротоком перед началом работы необходимо транспортное средство обесточить, отключив систему зажигания и сняв клеммы с аккумулятора.

Установка

Обязательно сняв клеммы с аккумулятора, кабели от камеры протягиваются сперва в отсек багажника, а затем прокладываются по борту машины, как правило, по левому, вдоль порогов или под потолочной обшивкой, по направлению к экрану. В большинстве случаев с легковыми автомобилями длины кабелей хватает, а при установке камеры в больших транспортных средствах придётся использовать дополнительные удлинения и соединения.

Прокладка проводов требует внимательности: их необходимо тщательно заизолировать в местах соединений.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) Во избежание перетираний и обрывов болтающихся кабелей их нужно обмотать тряпичной изолентой, желательно зафиксировать стяжками к жгутам проводов автомобиля или закрепить с помощью технических отверстий кузова. Чтобы обезопасить провода, можно также использовать шланг омывателя. Для этого нужно проложить кабели внутри шланга и изолентой замотать выходы со штекерами.

Для удобства работы по прокладке кабелей желательно снять накладки порогов и демонтировать сиденья. Разъёмы от устройства, с которым будет использоваться камера, должны быть в доступности для удобства подключения. После укладки кабелей под ковровое покрытие или потолочную обшивку демонтированные детали машины можно возвратить на место.

Разъем автомагнитолы

В большинстве случаев камера питается напряжением 12 В, которое берётся от фонаря заднего хода. Благодаря этому камера будет включаться только во время движения назад. Устройство рассчитано на кратковременное использование. Несоблюдение этого требования может очень сократить срок службы гаджета.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) Кабель питания камеры к фонарю заднего хода нужно подключить через предохранитель. Он защищает электрическую цепь от перегрузки и не допускает короткого замыкания.

Плюсовой провод заднего хода также находится в передней панели приборов. Некоторые модели камер продаются в комплекте с предохранителем, в противном случае его необходимо приобрести. Жёлтый RCA-провод подключается к специальному разъёму мультимедийного устройства. Если такой вход на магнитоле отсутствует, то камера подключается к разъёму «video in».

При наличии провода возбуждения его нужно подсоединить ко входу магнитолы, который называется «reverse». Обязателен ли провод возбуждения для устройства, можно узнать из его технической документации.

Схема беспроводного подключения

На рынке есть модели камер заднего вида, у которых для передачи видеосигнала вместо коаксиального кабеля используется беспроводная технология. Этот вариант предусматривает передачу изображения на экран либо с помощью приёмника, установленного в магнитолу, который получает непрерывный сигнал от передатчика камеры, либо с использованием специальных модулей.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) Первый модуль нужно подключить к лампе заднего хода, а уже от него питание пустить на камеру. Второй модуль беспроводной связи подключается к питанию дисплея.

Недостаток беспроводного подключения заключается в возможных искажениях сигнала изображения из-за различных помех. Для магнитол, которым требуется провод возбуждения, этот способ подключения не подходит.

После выполнения всех подключений все места соединений проводов необходимо заизолировать для исключения короткого замыкания. На заключительном этапе нужно подсоединить клеммы к аккумулятору и проверить работоспособность устройства.

Как подключить камеру заднего вида к магнитоле 2din

На чтение 10 мин Просмотров 1.9к. Опубликовано Обновлено

Содержание

  1. Как подключать провода камеры и питание
  2. Монтаж камеры к китайской магнитоле осуществляется поэтапно.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео)
  3. Схемы подключения камеры заднего вида к автомагнитоле и монитору
  4. Любая ли магнитола подойдет?
  5. Схема подключения разъемов кабеля камеры к автомагнитоле
  6. Как правильно подключить
  7. Проводная модель
  8. Особенности подключения на машинах европейского производства
  9. Беспроводная модель
  10. Куда установить камеру заднего вида на автомобиль
  11. Подключение камеры заднего хода к магнитоле Pioneer

Как подключать провода камеры и питание

Как подключить блок питания — довольно важный и не всегда однозначный вопрос. Существует мнение, что лучше запитать устройство от фонаря заднего хода. Часто это наиболее удобное решение. Сама камера располагается на автомобиле в задней части кузова. Поэтому легко взять 12 вольт от заднего фонаря и подключить к нему красный провод. Здесь также можно использовать минусовую строку.

Обратите внимание, что лучше брать плюс и минус из одного и того же места, чтобы избежать дополнительной разности потенциалов.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) Это снижает вероятность сбоев и вмешательства в работу электроники.

Альтернативным вариантом является подключение питания камеры непосредственно от бортовой сети, напрямую от аккумулятора или через зажигание (например, от прикуривателя). Этот метод может быть предпочтительным, если видеосигнал подается на монитор головного устройства.

Камера питается, прогревается и готова к работе на протяжении всего путешествия. Это улучшает качество изображения, но может привести к перегреву. Многие модели рассчитаны на питание от напряжения менее 12 вольт. Лучше подключать их через адаптер (преобразователь напряжения).

Последний вопрос — к какому кабелю или разъему подключить видеовыход. Здесь все зависит от типа используемого устройства отображения и схемы подключения. Проще всего, если стандартный разъем RCA можно подключить непосредственно к радиоприемнику или навигационному устройству. В противном случае необходимо использовать адаптеры.

Монтаж камеры к китайской магнитоле осуществляется поэтапно.

Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео)
  1. Найдите видоискатель для наблюдения — в современных автомобилях он есть, просто выньте штекер.
  2. Если таковой отсутствует, высверлите его.
  3. Установите видоискатель, закрепив его с помощью клея.
  4. Проложите жгут проводов от устройства к багажному отделению.
  5. Проложите черный кабель к шасси автомобиля с помощью винта.
  6. Подключите красный провод (плюс) от кабеля заднего фонаря.
  7. Подключите желтый кабель к камере.
  8. При подключении устройства используйте предохранитель.
  9. Затем, когда вы закончите с камерой, проведите провода из багажного отделения в салон с помощью клейкой ленты. Убедитесь, что желтый шнур не проходит под крепежными элементами. Следуйте схеме, тогда вы не ошибетесь. Для подключения камеры к радиоприемнику вам понадобится около 3-5 метров провода.

Остается только провести тест. Вставьте аккумулятор и заведите автомобиль. Переключите автомобиль на заднюю передачу, и на радиоприемнике должно появиться изображение.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) Если изображение отсутствует, зайдите в настройки и настройте раздел «Камера».

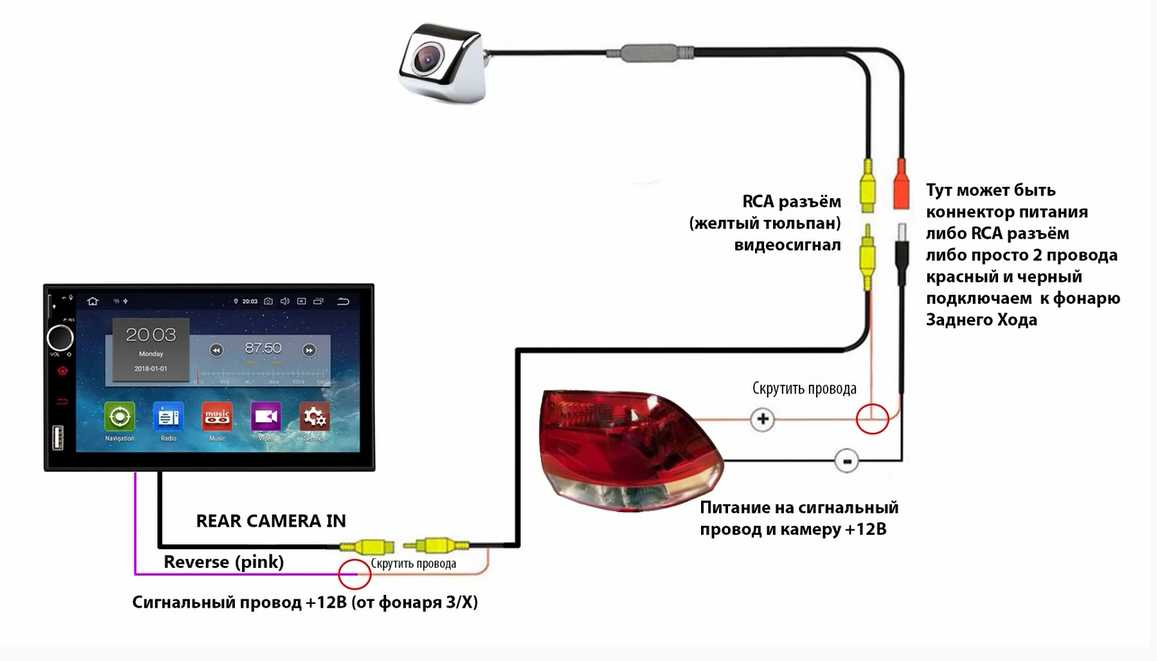

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к автомобильному радиоприемнику. Первый — это использование отдельного кабеля возбуждения. Этот кабель может иметь маркировку «реверс» или «парковка» на схеме и на корпусе автомобильного радиоприемника.

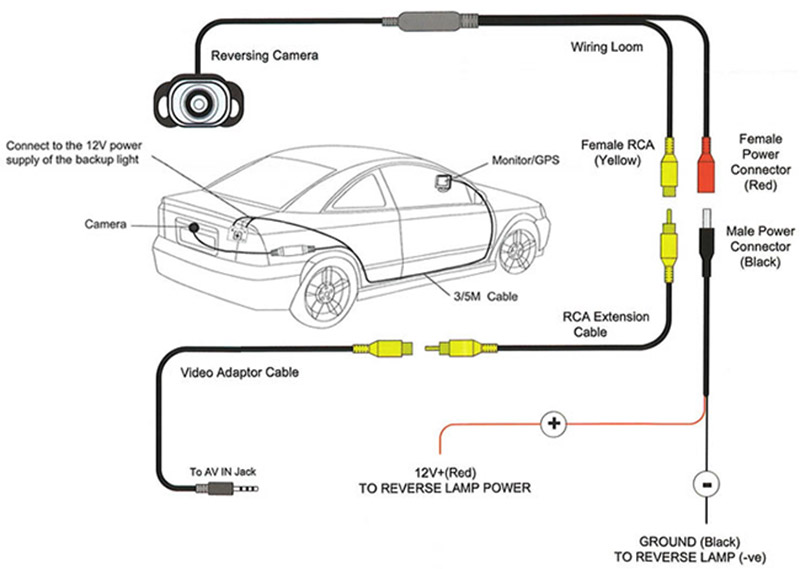

На рисунке выше показана схема подключения для этого типа соединения. На контакт P3 подается +12 В от заднего фонаря автомобиля. Основной источник питания в этом случае может подаваться из той же точки или отдельно от бортовой сети.

Если автомобильное радио не рассчитано на использование отдельного сигнала возбуждения (или парковки), активация просто происходит при появлении видеосигнала на входе. В этом случае питание берется от заднего фонаря.

Камера подключается аналогично монитору. Есть одно существенное отличие. В некоторых автомобилях необходимо войти в инженерное меню радиоприемника и выбрать соответствующий режим активации.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео)

Любая ли магнитола подойдет?

Фактически, автомобильное радио является лучшим решением для обеспечения передачи сигнала камеры в визуальное изображение. Камера заднего хода может быть подключена к любой автомагнитоле — штатной (от производителя), сторонней, Android, китайской и т.д. Прежде всего, он должен иметь дисплей и подходящий разъем для видеокабеля от вашей камеры (обычно они стандартные).

Однако если у вас китайский гаджет (или даже оба), сюрпризы возможны. Если вы планируете подключить камеру заднего хода к головному устройству китайского автомобиля, например, 2din, перед покупкой уточните у дилера, совместимы ли они друг с другом. В этом случае будет легче открыть спор.

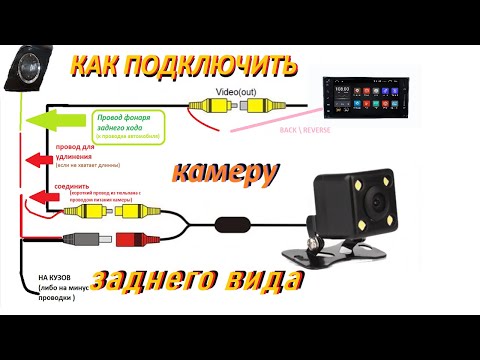

Схема подключения разъемов кабеля камеры к автомагнитоле

После завершения подготовки и прокладки проводов можно подключать все компоненты автомобильного радиоприемника. Электрическая схема проста, с ней справится даже новичок.

Стандартный соединительный кабель состоит из 2 частей:

  • желтый — сигнал;
  • красный — питание.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео)

Стоит помнить, что цвет контактов может отличаться на разных китайских и японских магнитофонах. Подключение видеосигнала осуществляется через разъемы типа «cinch». Классический способ подачи питания и активации передней видеокамеры — через фонари на задней панели.

Процедура:

  1. Красный провод подключается к габаритным огням, черный — к заземлению автомобиля.
  2. Кабель сигнализации прокладывается через магистраль багажника в салоне автомобиля. Он подключается к автомобильному радиоприемнику через вход «Video In».
  3. При включении заднего хода напряжение подается на контакт питания камеры, что активирует ее.
  4. Аудиосистема видит сигнал на входном канале и показывает изображение.

Примечание: Часто камера подключается к автомобильному радио через вход ISO. В этой ситуации необходимо уточнить контакты подключения и найти вход «Видео».

Другой способ подключения позволяет запустить систему наблюдения независимо от движений.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) Для этого 12 В подключается к двум электрическим проводам — красному и синему. Первый подключен к ключу зажигания 1-ACC. Следующий подключается к задним фонарям.

При подобном расположении радиостанция будет работать в 2 режимах:

  • переключатель скорости заднего хода;
  • в местах Key 1 и Key 2Ignition, что соответствует сетевому зажиганию автомобиля.

Некоторые типы автомобильных радиоприемников требуют ручного подключения. Запустите режим видео в «настройках» аудиосистемы. Обязательно проверьте работу на разных местах клавиш, особенно на клавише 2. Затем настраивается автомобильное радио, его фокус, резкость и светочувствительность.

При сборке контактов необходимо соблюдать схему подключения. Лучше всего производить сборку на столе и выполнять настройку системы. При подключении источника питания к сети автомобиля необходимо обязательно использовать защиту предохранителей.

Как правильно подключить

Камера заднего хода для вашего автомобиля подключается с помощью кабелей видеосигнала и прокладки кабеля питания.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео)

Источник питания включается только при включенной передаче заднего хода, чтобы предотвратить передачу сигнала на дисплей автомобильного радиоприемника, когда автомобиль остановлен или движется вперед.

Если камера подключена к китайскому радиоприемнику без цифровой шины CAN, для автомобилей, оснащенных контроллером света заднего хода, требуются дополнительные реле и сетевой фильтр.

Проводная модель

Классическая проводка камеры заднего хода требует использования контактов RCA, расположенных на задней панели автомобильного радиоприемника. Такой разъем имеется только на некоторых головных устройствах, наличие разъема см. в технической документации. Провода выключателя проложены от камеры через салон автомобиля, рекомендуется прокладывать их параллельно оригинальному жгуту проводов. Для предотвращения натяжения кабеля при прокладке через петли крышки багажника предусмотрен запас длины кабеля.

Питание камеры осуществляется по отдельному кабелю от электрической системы автомобиля.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) Кабель с маркировкой Reverce должен быть подключен к контактам фонарей заднего хода. Отрицательный сигнал подается от кузова автомобиля (например, от болта заземления, расположенного под бампером или в багажнике).

При подключении устройства к стереосистеме Pioneer 2-DIN используйте разъем с маркировкой RC In или Camera In. Это обозначено на корпусе устройства или в руководстве пользователя. В центральном жгуте радиоприемника имеется отдельный провод с маркировкой Reverse (с розовой изоляцией), который следует подключить к положительной цепи питания. Подключение питания осуществляется с помощью зубчатых лампочек, установленных в кормовых габаритных огнях автомобиля.

Особенности подключения на машинах европейского производства

Для подключения камеры заднего хода к китайской автомагнитоле на базе операционной системы Android необходимо установить кабели с «тюльпанами». В схеме используются дополнительные провода, выходящие из сигнальных кабелей. Кабели подают сигнал на радиоприемник, позволяя выводить на экран графическое изображение.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) Электроника обзорного блока питается от фонаря заднего хода.

В некоторых европейских автомобилях используется заводской контроллер ламп, который нельзя отключить путем перепрограммирования контроллера. Во время работы двигателя устройство постоянно проверяет состояние ламп, что отображается на дисплее сигналом о неисправности. Включение в цепь реле, питающегося от прикуривателя или бортового электрического гнезда, предотвращает включение камеры. Блок переключения будет непрерывно щелкать, но изображения на дисплее не будет.

Введение в схему диода с дополнительным конденсатором для сглаживания пульсаций тока не устраняет помехи. Чтобы решить эту проблему, установите высокоомное реле, питающееся от розетки или прикуривателя через дополнительный блок. Диодный мост и сглаживающий конденсатор остаются в схеме для предотвращения воздействия импульсов от модуля бесперебойного питания лампы на реле.

Владелец может сам собрать устройство, подобрав номиналы компонентов в соответствии с характеристиками автомобиля.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео)

Существуют готовые решения, выпускаемые китайскими компаниями; пользователю нужно только подключить кабели. Если после установки подавителя вы заметили помехи на дисплее, проверьте правильность работы генератора и регулятора напряжения. Также рекомендуется проверить правильность функционирования компонентов системы зажигания.

Беспроводная модель

Для установки беспроводной камеры требуется установка передатчика и приемника сигнала. Они расположены в багажном отделении и рядом с головным устройством. Блок излучателя и подсветка линзы требуют питания от заднего фонаря. При таком типе подключения между включением задней передачи и отправкой изображения проходит от 2 до 4 секунд; это необходимо для инициирования канала связи между передатчиком и приемником.

Куда установить камеру заднего вида на автомобиль

Вопрос о месте крепления камеры также очень важен. Важно обеспечить ясный обзор и беспрепятственный обзор. Также желательно снизить вероятность вандализма, попадания грязи и жидкостей на устройство.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) По этой причине существует несколько основных вариантов крепления камеры:

  1. В свете номерного знака. Это очень удобная опция, специально разработанная для многих автомобилей.
  2. В бампере. В предварительно просверленное отверстие можно установить видеокамеру, овальную или круглую.
  3. В загрузочном монтировании. Это особенно удобно, если держатель встроен в общий корпус с отделкой над номерным знаком.
  4. Прикрепите к рамке номерного знака.



Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы поговорим конкретно о том, как настроить и подключить камеру заднего хода к магнитоле Pioneer. Здесь есть несколько незначительных нюансов, которые сбивают всех с толку. Вы подключаете камеру к фонарю заднего хода, именно там находится все питание камеры, затем кабель, по которому будет передаваться видеосигнал. У Пионера есть коричневый тюльпан, не путать с желтым. Зайдите в настройки, найдите раздел в меню задней камеры, вставьте элемент и переключите полярность в режим батареи.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео)

Наша камера работает, вы можете проверить это, зайдя в главное меню и выбрав значок камеры, но она не включается автоматически. Это можно исправить, подключив фиолетовый провод к задней подсветке (где находится камера). В результате загорается задний фонарь, камера получает питание, а радиомагнитола осознает необходимость переключения на заднюю передачу.
Вся схема подключения камеры заднего хода довольно проста, поэтому большинству водителей часто удается установить ее самостоятельно. В автомобилях, оснащенных автоматической коробкой передач, камера заднего хода может быть случайно переключена.

Это можно устранить, установив дополнительный датчик задержки. Установка камеры может отличаться для каждой модели автомобиля, но принцип подключения в деталях схож. Более сложной является установка камер, передающих сигнал по радиоканалу, но их преимущество в том, что такие камеры можно подключать в нескольких экземплярах. Поскольку автомобилей на улицах становится все больше, камера заднего хода является необходимостью.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) Это не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Источники


  • https://electro-kot.ru/kak-podklyuchit-kameru-zadnego-vida.html
  • https://drajver.ru/transmissiya/shema-podklyucheniya-zadnej-kamery.html
  • https://www.autosaratov.ru/podklyuchenie-kitajskoj-kamery-zadnego-vida/
  • https://vw-guide.ru/apparatura/kak-podklyuchit-kameru-zadnego-vida-k-magnitole/
  • https://kitaigid.ru/podklyuchenie-kamery-zadnego-vida-k-kitayskoy-magnitole/
  • https://remontpeugeot.ru/elektrika/kak-podklyuchit-kameru-k-kitajskoj-magnitole.html
  • https://KitayGid.ru/tovary/podklyuchenie-kamery-zadnego-vida
  • https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-kamery-zadnego-vida-k-avtomagnitole
  • https://avtodigitals.ru/kak-podklyuchit-kameru-zadnego-vida-k-magnitole/
  • https://CarAudioInfo.ru/magnitoly/kak-podklyuchit-kameru-zadnego-vida.html
  • https://AutoTuning.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) expert/magnitola/kak-podklyuchit-kameru-zadnego-vida.html

Ford F-350 Схема подключения и основы установки камеры заднего вида

  • 29 апреля 2022 г.

Есть ряд причин, по которым вам нужно посмотреть электрическую схему вашего Ford F-350. Они полезны и дают вам представление о том, как мощность проходит через вашу машину. Если вы хотите заменить сломанную камеру, добавить камеру для повышения безопасности вашего автомобиля или заменить заводскую стандартную камеру или монитор, они могут вам понадобиться.



Если вы читаете это, вы, вероятно, уже знаете, что электрические схемы Ford F-350 могут быть труднодоступными. Обычно первое место для проверки находится в руководстве по техническому обслуживанию или ремонту автомобиля.

Схемы подключения различаются в зависимости от года выпуска, поэтому все наши продукты включают в себя подробные инструкции и качественную поддержку клиентов в США.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) Это руководство предназначено для общего ознакомления с процессом.

После того, как вы соберете все необходимые руководства и руководства, вам потребуются инструменты и материалы, необходимые для выполнения работы.

Правильная камера и монитор из источника камеры

В зависимости от причины установки вам может понадобиться другое устройство. Общие причины использования схемы подключения включают, но не ограничиваются:



  • Замена сломанной камеры или установка более качественной камеры
  • Установка дополнительных камер для повышения безопасности
  • Перемещение стандартной заводской камеры в лучшее место
  • Перемещение или обновление монитора



В случае сомнений вы можете положиться на универсальную камеру! Если установка кажется сложной задачей, у нас есть и беспроводные камеры!

Комплекты

В зависимости от модельного года, с которым вы работаете, вам может понадобиться другой комплект проводки.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) В Camera Source есть различные типы комплектов, которые вам понадобятся. В зависимости от того, что вы пытаетесь сделать, существует множество различных уровней, плюсов и минусов различных типов установки. Если вы просто хотите заменить или отремонтировать существующую камеру на модель производителя, у нас есть OEM-камеры, которые подойдут практически для любой модели Ford.



Если вы не хотите переходить на OEM, у нас также есть множество вариантов для вас, в том числе:



  • Заводские камеры заднего борта — обычно в новых моделях F-350 камера заднего вида установлен на заводской двери багажника, так что это отличное место для начала, когда вы думаете о ремонте или замене.
  • Заводские камеры 3-го стоп-сигнала — 3-й стоп-сигнал часто добавляют к транспортному средству в качестве дополнения, и они также могут быть удобным местом для добавления резервной камеры, поскольку они будут иметь общую проводную инфраструктуру.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео)
  • Камеры для кемперов/универсальных кроватей – Используйте камеры для кемперов/универсальных кроватей для грузовиков с кабиной и шасси, которые не поставляются с платформой на заводе.

Передние и боковые камеры

Передние боковые камеры — еще один вариант оснащения вашего F-350 новейшими технологиями. Эти камеры могут предоставить вам обзор на уровне приборной панели (для записи и в целях безопасности), а также предоставить вам доступ к прямой трансляции других частей вашего автомобиля, что часто требуется для специальных задач.



  • Передняя решетка является отличным местом для установки камеры и часто используется для камер переднего вида.
  • Боковые зеркала могут быть полезным местом для установки монитора или добавления камер сверху и снизу для лучшего обзора сбоку автомобиля.

Мониторы, дисплеи и многое другое

Что касается дисплеев, существуют варианты использования существующего заводского дисплея, дисплеев вторичного рынка или комплектов камер, которые поставляются с собственными дисплеями.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) Если вы хотите не загромождать приборную панель, вы можете переключиться на зеркало заднего вида.

Прочие инструменты

Для качественной установки необходимы правильные инструменты. Вам понадобится:



  • Ручная дрель со сверлами для сверления металла (желательно быстрорежущие с покрытием из оксида титана)
  • Набор торксов
  • Набор ключей
  • Защитные очки
  • Фонари
  • Стандартный инструмент для зачистки/обжима проводов
  • Набор головок Torx
  • Нож-бритва
  • Набор головок или гаечных ключей
  • Инструмент для снятия обшивки или небольшой пластиковый шпатель
  • Паяльник и припой (дополнительно)
  • Термоусадочная трубка (дополнительно)

Инструкции могут различаться в зависимости от вашего автомобиля и типа камеры и монитора, с которыми вы работаете.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) Вот некоторые дополнительные полезные ресурсы, если это первая установка:

  • Руководство для начинающих по установке резервной камеры
  • Питание резервной камеры
  • Установка камеры бокового обзора
  • Установка беспроводных и проводных камер заднего вида на колесах
  • Добавление резервной камеры в старый автомобиль
  1. Пропустите камеру и кабель питания через отверстие в салон автомобиля. Найдите провода фонарей заднего хода для вашего автомобиля. Вот как подключить камеру заднего вида к фонарю заднего хода. Обязательно перепроверьте руководство пользователя, чтобы убедиться, что вы нашли правильный.
  2. Зачистите положительный и отрицательный провода фонарей заднего хода (перед этим убедитесь, что автомобиль выключен).
  3. С помощью небольшой отвертки отделите несколько жил зачищенного провода и прикрепите к ним кабель питания камеры заднего вида.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео) Обычно вы можете сделать это, соединив провода вместе. Это может варьироваться в зависимости от модели вашего F-350, поэтому обязательно проверьте эту схему подключения.
  4. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.
  5. Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса.
  6. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отогнуть их, или, если вам не важна эстетика, просто прикрепите его к потолку вашего грузовика.

Эта часть установки зависит от того, какой монитор установлен в данном месте.

  • Используете ли вы заводской монитор в приборной панели?
  • Модернизация до монитора зеркала заднего вида?
  • Или установить новый в приборную панель старой машины?



В зависимости от местоположения схема подключения может помочь определить источники питания и точки заземления.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео)



  1. Лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке резервной камеры может быть очень полезным.
  2. Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)
  3. Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенную проводку вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.

Вы находитесь на завершающей стадии: установка и тестирование самой камеры. Вы уже определили, где ранее была установлена ​​камера, так что теперь нужно добавить новое крепление или просто заменить камеру. После того, как вы это сделаете, подключите соответствующие провода, проверьте свой монитор, и теперь вы должны быть готовы к работе.Схема подключения камеры заднего вида на авто: Как подключить камеру заднего вида к магнитоле (Видео)

Camera Source — ваша первая и последняя остановка в поисках качественных запасных камер и оборудования. Независимо от типа транспортного средства, с которым вы работаете, у нас есть все, что вам нужно, чтобы упростить следующую замену или добавление. Свяжитесь с нами сегодня или начните просматривать продукты прямо сейчас!



Поделиться:

Похожие сообщения

Последние сообщения

Copyright 2022 © Источник камеры. Все права защищены. Политика конфиденциальности и политика в отношении файлов cookie | Включить файлы cookie

Схема подключения зеркала заднего вида

#1
