Выбор и установка дневных ходовых огней

В соответствии пункта правил 19.5 пдд, в светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего света или дневные ходовые огни.

Дневные ходовые огни (далее ДХО) в новых автомобилях обычно совмещены с фарами головного света, на автомобилях не оборудованными ДХО, приходиться устанавливать их самостоятельно, либо постоянно включать ближний свет фар.

Установку систем автоматического включения фар или подключения дополнительных ходовых огней можно поручить СТО, но ходовые огни можно подключить и своими руками, оказывается это не очень сложно. Смотрите: Подключаем ДХО на Daewoo Nexia

Содержание

Преимущества использования ДХО:

1.     Повышается срок службы ламп головного света

2.     Снижается нагрузка на генератор и двигатель соответственно, особенно заметно на холостом ходу.

3.     Риск получить штраф, или посадить аккумулятор сводится практически к нулю.Схема подключения ходовых огней: 7 схем подключения дневных ходовых огней



Перед тем, как приобрести какую либо модель ДХО необходимо учесть особенности автомобиля, способы крепления и габариты самих ДХО. Сейчас в продаже имеются ДХО на базе штатных ПТФ. Качество разных моделей  различается в разы, если вы не хотите ездить с «полумертвыми» моргающими ходовыми огнями выбирайте модели известных производителей. Так же необходимо учесть, что ДХО должны быть установлены в соответствии с ГОСТом.







Подключение ходовых огней.

Обычно подключение ДХО не вызывает трудностей, в комплекте с приборами идет инструкция и схема их подключения.

Бывает трех и двухпроводная схема включения, а так же схема с контроллером.



При трех проводной схеме включения с ДХО идет три провода обычно это + (Красный)к замку зажигания- подключаем к проводу, на котором появляется + после включения зажигания, подключается непосредственно возле замка зажигания.

Минус (Черный) – подключается к массе автомобиля

Третий провод Может быть любого цвета(обычно белый или желтый) подключается к + габаритов непосредственно рядом с фарой.Схема подключения ходовых огней: 7 схем подключения дневных ходовых огней Он управляет отключением ДХО в момент включения габаритов, чтобы ДХО в вечернее время не слепило встречных водителей. Так же этот провод можно подключить к проводу ближнего света фар, но следует учесть, что не во всех моделях автомобилей Ближний свет включается «плюсом».Так же в таком случае в момент переключения на дальний ДХО включатся (обычно фары с двухнитеивыми лампами Н4)

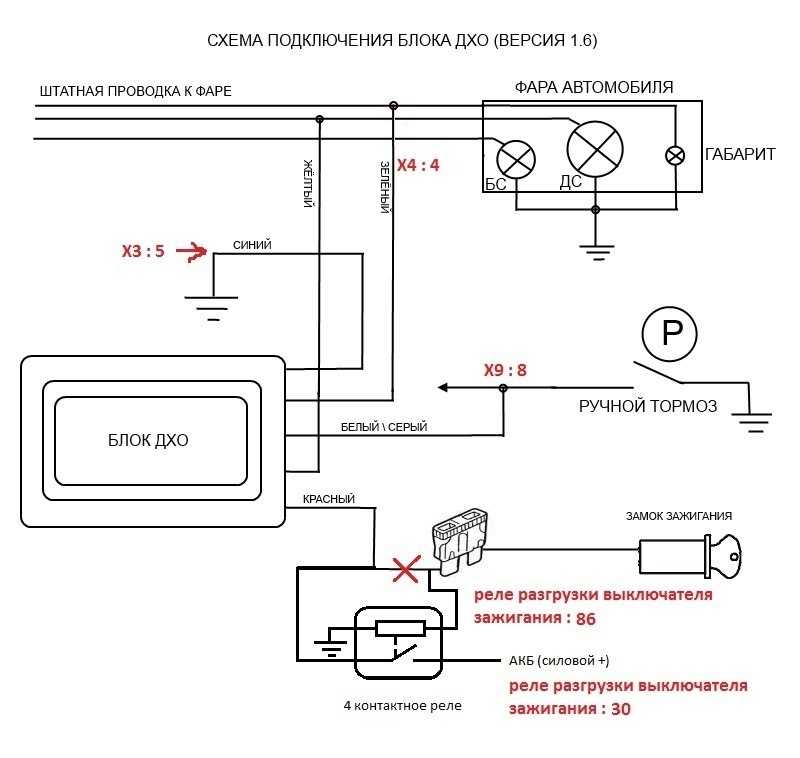

Схема с контроллером практически не отличается от схемы с трехпроводными ДХО, отличие лишь в наличии блока управления ДХО.

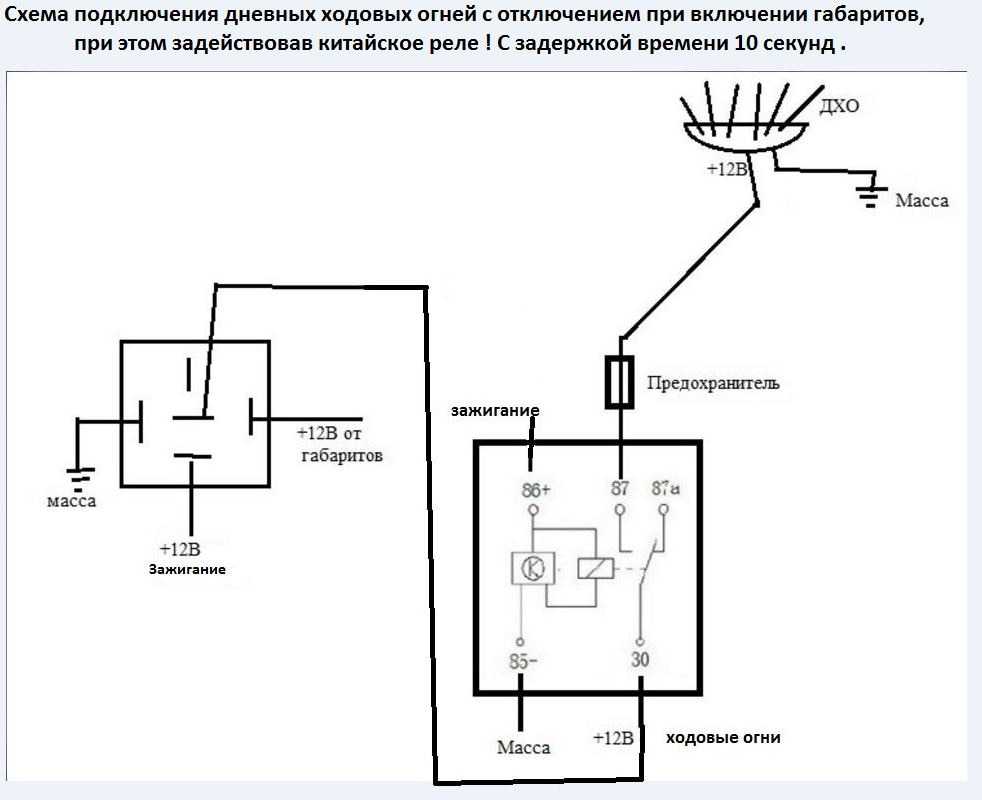

При двухпроводной схеме подключения, недостаточно просто подключить ДХО к замку зажигания, необходимо сделать отключение ходовых огней при включении габаритов. Подключение можно произвести при помощи 5ти контактного реле. Его можно приобрести в магазинах торгующих сигнализациями, в комплекте будет идти колодка и провода.

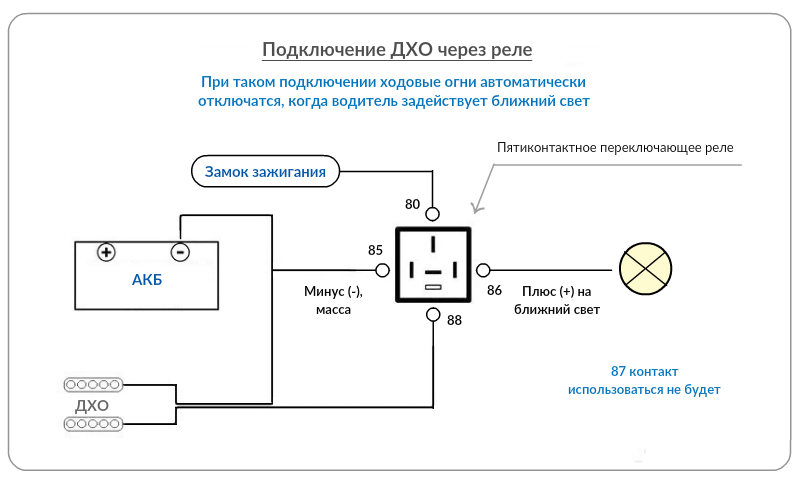

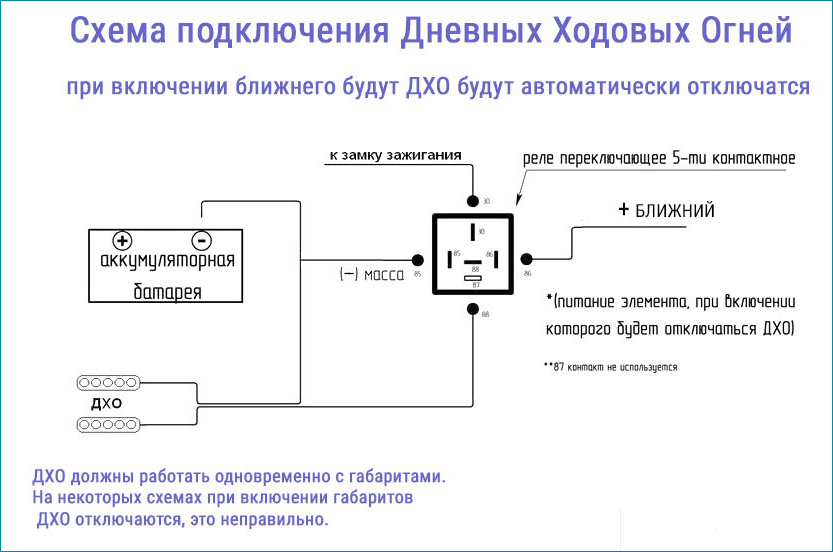

Схема подключения:





Также  можно добавить немного автомтики, подключив ДХО через датчик лампы аварийного давления масла.Схема подключения ходовых огней: 7 схем подключения дневных ходовых огней

Самый простой автомат:

Недостатком этого способа подключения является «Моргание» ламп при загорании лампы аварийного давления масла(когда двигатель уже требует ремонта)



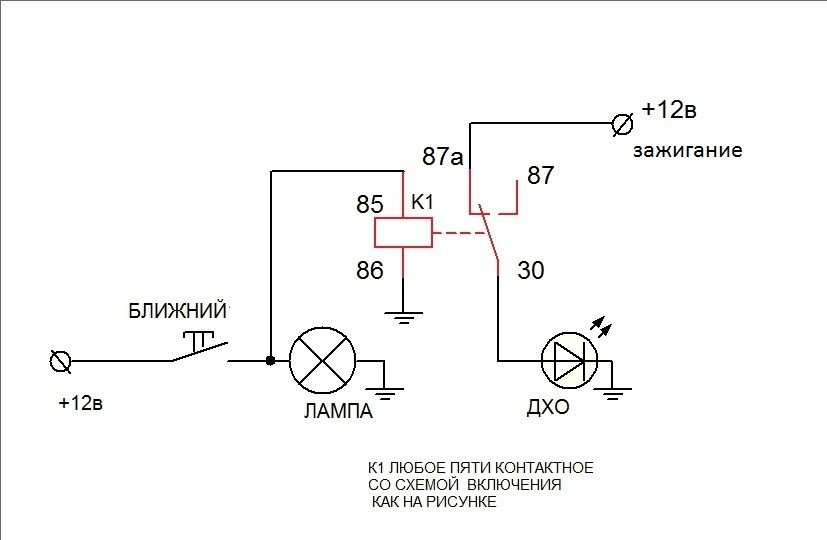

Схема исключающая моргание ламп при загорании лампы давления масла:

Кто дружит с паяльником можно собрать несложную схему опубликованную в журнале «Радиолюбитель».  Схема проверена и прекрасно работает.



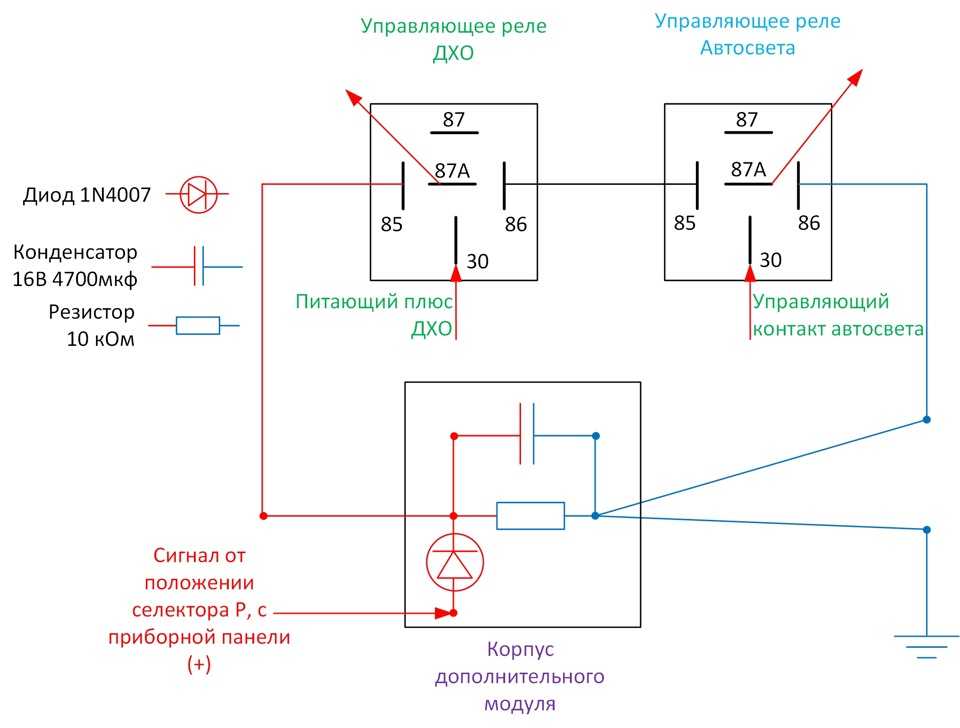

Те, кто из принципа не хочет ставить ДХО по причине «Мне не нравится» можно собрать схему, которая включает свет фар после запуска двигателя, и отключает его при выключении зажигания. Схему можно подключить и к ДХО, есть регулировка времени включения и времени отключения:

Читайте так же: Предохранители Лада Гранта

Похожие статьи:

Дневные ходовые огни(ДХО) на ВАЗ 2107: требования, установка, подключение

Все современные автомобили с завода оборудуются дневными ходовыми огнями (далее в тексте дхо), они позволяют экономить на энергопотреблении автомобиля, ведь мощные лампы в обычных фарах авто нагружают энергосеть, и сжигают огромное количество электроэнергии в дневное время практически в пустую.Схема подключения ходовых огней: 7 схем подключения дневных ходовых огней В дхо используются светодиоды, энергопотребление которых значительно ниже ламп в фарах ближнего света.

Фото с drive2

ВАЗ 2107, как и большинство его ровесников, с завода не оборудовался системой ДХО, и в настоящее время владельцам приходится ездить днем с включенным ближним светом или туманками(у кого они установлены). Установка дневных ходовых огней (ДХО) позволяет снизить нагрузку на генератор, и штатную оптику транспортного средства, при этом видимость автомобиля на дороге улучшается, а требования Правил по работе световых приборов на автотранспорте в светлое время суток выполняются.

ДХО на ВАЗ 2107 – тема настоящей статьи, в которой мы расскажем о том, как выполнить установку своими руками, а также рассмотрим варианты ДХО для данной марки автомобиля.

Содержание

  • 1 Несколько требований
    • 1.1 Инструкция по установке
    • 1.2 Простой способ подключения ходовых огней

Выполняя установку, необходимо соблюдать некоторые требования ГОСТа.Схема подключения ходовых огней: 7 схем подключения дневных ходовых огней Это позволит вам монтировать дневные огни без неприятных последствия и проблем.

Нормативными документами, регламентирующими расположение ДХО на автомобиле, являются:

  1. Постановление Правительства Российской Федерации от 10 мая 2010 г. № 316 г. Москва «О внесении изменений в постановление Совета Министров — Правительства Российской Федерации от 23 октября 1993 г. № 1090».
  2. ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48) «Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации».
  3. «Правила дорожного движения Российской Федерации».

ГОСТовские требования при установке ДХО. Что вам нужно знать при установке:

  • 60 см – это минимальное расстояние между огнями;
  • 25 см – это минимальная высота, измеряющая отрезок между землей и нижней точкой установленных огней;
  • 40 см – это максимальное расстояние от крайней точки кузова транспортного средства.Схема подключения ходовых огней: 7 схем подключения дневных ходовых огней

Важно! Использование ДХО в качестве основных фар или габаритов неприемлемо, поскольку они выполняют функцию вспомогательного средства освещения. Установка больше 2-х огней запрещена.

Инструкция по установке

Установка дневных ходовых огней на ВАЗ 2107 может быть выполнена в специализированной мастерской или самостоятельно, если автовладелец имеет представление о схеме электроснабжения автомобиля и умеет работать с ручным инструментом.

Для того чтобы установить ДХО на ВАЗ 2107 своими руками, потребуется:

  • электрическая дрель или шуруповерт;
  • набор отверток и гаечных ключей;
  • несколько метров провода;
  • реле.

Чаще всего ДХО на классике монтируется на переднем бампере автомобиля, поэтому изначально на нем делается разметка, после этого сверлятся отверстия и к ним крепятся сами фонари(возможно потребуется применить подходящий кронштейн).

Однако разные модели ходовых огней имеют разные способы крепления, и при выборе дневных ходовых огней на ВАЗ 2107 не нужно забывать об этом.

Крепиться дневные ходовые огни могут на:

  • саморезы;
  • стяжки;
  • липучки.

Саморезы и стяжки конечно намного надёжнее липучек, но если отсутствует желание сверлить бампер или нет пазов решетки, на которые можно закрепить стяжки, липучки являются единственным выходом.

Простой способ подключения ходовых огней

После того, как вы закрепили фонари на семерке, необходимо произвести их подключение. Для того чтобы подключить любые ДХО на ВАЗ, необходимо приобрести стандартное пятиконтактное реле отечественного производства и выполнить следующие действия:

  • контакт №30 следует соединить с «+» ключа зажигания;
  • контакт №86 – соединить с цепью питания габаритных огней автомобиля;
  • контакт №85 – соединить с «-» автотранспортного средства;
  • контакт №88 – к устанавливаемому ДХО.Схема подключения ходовых огней: 7 схем подключения дневных ходовых огней
  • контакт №87 – не подключать (заизолировать).

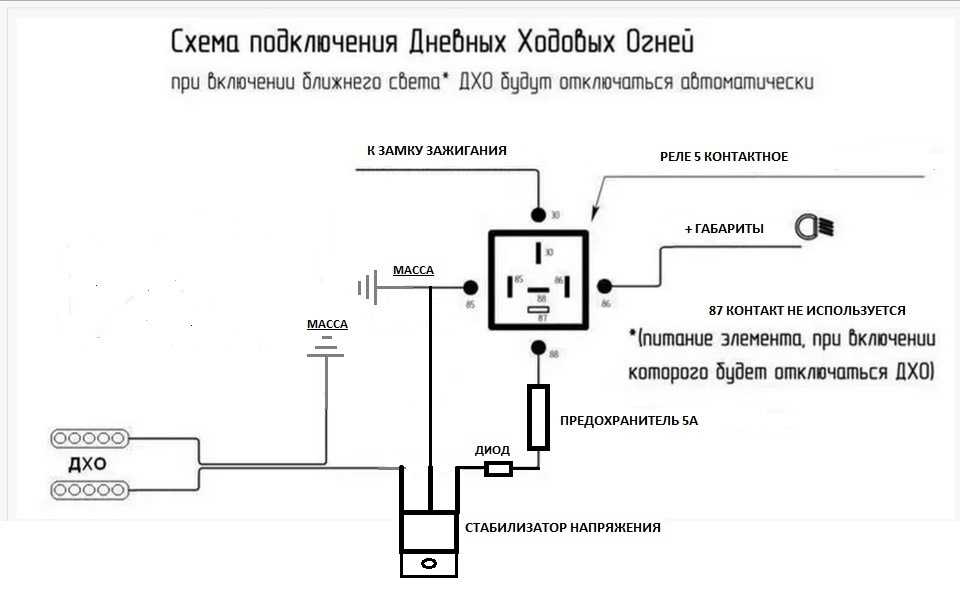

Реле можно разместить в салоне автомобиля или под капотом, решение об этом принимается сугубо индивидуально. Схема подключения с использованием пятиконтактного реле представлена на нижеследующем рисунке.

При подключении по данной схеме ДХО включаются после поворота ключа зажигания в замке и гаснут после того, как двигатель заглушен. Кроме этого, при включении габаритов ходовые огни гаснут, а после их выключения загораются вновь. Помимо схемы подключения, приведенной выше, существуют и другие, поэтому каждый автовладелец решает для себя сам, как выполнить подключение и что для этого использовать.
