Схема соединений представляет собой упрощенное обычное графическое изображение электрической цепи. Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами.
Схема подключения обычно дает информацию об относительном расположении и расположении устройств и клемм на устройствах, чтобы помочь в сборке или обслуживании устройства. Это отличается от принципиальной схемы, где расположение соединений компонентов на схеме обычно не соответствует физическому расположению компонентов в готовом устройстве. Наглядная диаграмма покажет более подробную информацию о внешнем виде, тогда как на схеме соединений используются более символические обозначения, чтобы подчеркнуть взаимосвязи, а не физический вид.
Схема подключения часто используется для устранения неполадок и проверки того, что все соединения выполнены и все присутствует.
Архитектурные схемы электропроводки показывают приблизительное расположение и взаимосвязи розеток, освещения и постоянных электрических сетей в здании. Маршруты соединительных проводов могут быть показаны приблизительно, если определенные розетки или приспособления должны быть подключены к общей цепи.
На схемах подключения используются стандартные символы для подключения устройств, обычно отличающиеся от тех, которые используются на принципиальных схемах. Электрические символы не только показывают, где что-то должно быть установлено, но также и тип устанавливаемого устройства. Например, накладной потолочный светильник обозначается одним символом, встраиваемый потолочный светильник — другим символом, а накладной люминесцентный свет — другим символом. Каждый тип выключателя имеет свой символ, как и различные розетки. Есть символы, которые показывают расположение детекторов дыма, дверного звонка и термостата. В крупных проектах символы могут быть пронумерованы, чтобы показать, например, панель управления и цепь, к которой подключается устройство, а также определить, какой из нескольких типов светильников должен быть установлен в этом месте.
Электротехнический инспекционный орган может потребовать комплект электрических схем для утверждения подключения жилого дома к системе электроснабжения общего пользования.
Схемы электропроводки также будут включать схемы панелей для щитов автоматических выключателей и схемы стояков для специальных служб, таких как пожарная сигнализация, кабельное телевидение или другие специальные службы.
Википедия

Твит

Об авторе

Дэвид Марк 103 акции Посмотреть профиль
Посмотреть блог

Журналы

• Маркетинг и реклама

• Социальные сети

• Тех.

МАРКЕТИНГ И РЕКЛАМА СООБЩЕСТВА

• jesusmsanchezl
  2453003 pt
• нржперера
  1650732 пт
• по всему миру
  1243760 pt
• Ана Хоффман
  873564 pt

Объяснение электрики фаркопа — система фургона

сложность современных автомобилей означает, что установка электрики фаркопа может быть очень сложно. Важно правильно подобрать электрику ваши потребности в буксировке, будь то буксировка каравана, прицепа, велосипеда перевозчик или что-то еще.

Существует 3 типа буксирных электрических розеток на выбор в зависимости от ваших личных предпочтений и потребностей при буксировке: одиночная 7-контактная электрическая розетка (12N тяговая электрическая), двойная 7-контактная электрическая (сочетание 12N и 12S тяговая электрическая) и одинарная 13 пин электрика.

После того, как вы выбрали тип буксировочной электрической розетки, вам необходимо определиться с комплектом проводки фаркопа, существует 2 типа: универсальные комплекты проводки (подходят для всех автомобилей) и специальные комплекты проводки (подходят специально для одного автомобиля).

Тогда все, что вам нужно сделать, это установить его на свой автомобиль.

Нажмите здесьвсе часто задаваемые вопросы об электрике фаркопа.

Электрические розетки фаркопа

Одиночные 7-контактные электрические розетки

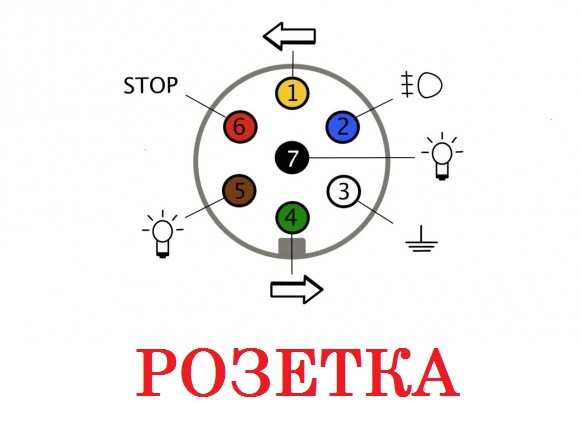

Расположение контактов сзади розетки.

Одноместный 7-контактная электрика, также известная как 12N тяговая электрика, необходима для питания освещение на прицепе, караване, велобагажнике или чем угодно, что вам нужно буксировка. (Единый 7-контактный электрический индикатор питания слева и справа и задние фонари, противотуманные фары и стоп-сигналы.) Если вам не требуется дополнительная мощность для вашего буксирующего аналога, одиночная 7-контактная электрика гнездо будет вашим основным выбором.

Двойной 7-контактный электрический разъем

Расположение контактов сзади разъема.

Двойной электрика представляет собой систему с 2 штекерами, которая сочетает в себе один 7-контактный разъем 12N. электрическая розетка с электрической розеткой 12S. Вам понадобится близнец электрика, если вам требуется больше энергии, чем может дать одна 7-контактная розетка предоставить на фургоне, произведенном в Великобритании до 2008 г. (караваны в Великобритании после 2008 г. оснащены 13-контактными разъемами). Двойная электрика будет питать все, что питает единая электрическая система плюс фонарь заднего хода, аккумулятор, блок питания и холодильник. Коричневый штифт 5 в большинстве случаев не используется при подключении электрики фаркопа, и важно убедиться, что кабель с белым штырьком 3 заземлен. В некоторых случаях может потребоваться раздельное реле заряда, чтобы питание переключалось между зарядкой аккумулятора для досуга и автомобильного аккумулятора.

13-штыревая электрика

Расположение штырьков сзади разъема.

13 штыревая буксирная электрика — это самый современный стиль буксировочной розетки, все ЕС караваны после 2008 года в стандартной комплектации будут оснащены 13-контактным разъемом электрики. разъем. Это по сути розетка 2-в-1, в ней есть все возможности как двойная электрика в одной, а не в 2-х отдельных розетках. 13 Буксировка со штифтом более адаптируема для съемных фаркопов, которые имеют подпружиненная одиночная розетка, которую можно сложить за бампер, чтобы его не было видно.

Провода преобразования доступны для 13-контактная тягово-сцепная система к двойному 7-контактному тягово-сцепному устройству или спаренная 7-контактная тяга к 13-контактная тяговая электрика, если в вашем автомобиле есть 13-контактная розетка и караван имеет двойные 7-контактные буксирные заглушки или наоборот.

Комплекты проводки

После того, как вы выбрали электрическую розетку, вы можете выбрать подходящий комплект проводки.

Есть на выбор предлагаются 2 типа комплектов проводки: специализированные и универсальные. Универсальные комплекты доступны для всех автомобилей, в то время как специальные зависит от транспортного средства, поэтому может быть недоступно для некоторых автомобилей (дополнительная информация о том, есть ли в вашем автомобиле специальный комплект проводки для фаркопа, можно узнать. можно найти на странице выбранного фаркопа).

Универсальные комплекты проводки

Универсальные комплекты проводки необходимы для подключения электрики фаркопа к автомобилю электрическая система. В некоторых случаях, в основном на современных автомобилях, при установке универсального комплекта потребуется обходное реле, это необходимо для обеспечения Электрика буксировки и электрика автомобиля согласовывают напряжение/мощность и не определяет падение напряжения/мощности как неисправность.

На что обратить внимание перед покупкой универсального комплекта проводки

• Система стабилизации прицепа

Некоторые современные автомобили имеют систему контроля устойчивости прицепа, запрограммированную как расширение штатной системы контроля устойчивости автомобилей, однако, если универсальный комплект проводки устанавливается на ваш автомобиль, устойчивость прицепа функция управления может не активироваться и стать нулевой.

• Гарантия на автомобиль

Если ваш автомобиль все еще находится на гарантии, тогда вы можете рассмотреть влияние установки универсального комплекта проводки. Большинство гарантий будут указать, что любая установленная проводка фаркопа должна быть эквивалентна проводке поставляются производителем транспортного средства. Это означает, что они предпочитают посвященный комплект проводки поверх универсального комплекта проводки.

Специальные комплекты проводки

Специальные комплекты Комплекты электропроводки изготавливаются под конкретную марку и модель автомобиля. В отличие от универсальные комплекты, специальные комплекты работают в координации с транспортными средствами существующая электрическая система, позволяющая ей работать так же функционально, как и раньше предназначено производителем.

Преимущество выделенного Комплект проводки заключается в том, что автомобиль будет знать, когда вы буксируете, и будет автоматически настроить следующие системы (только если автомобиль их):

• Тормозная электроника
• Электроника двигателя
• Круиз-контроль или A. C.C
• Помощь при парковке
• Камеры заднего вида
• Помощь при перестроении
• Система подвески
• Система охлаждения двигателя
• С.П.

На что следует обратить внимание перед покупкой специальных комплектов проводки

• Некоторые транспортные средства нуждаются в обязательной загрузке от основного агента, чтобы сделать транспортное средство знает, что эти буксирные электрические устройства установлены в зависимости от марки или модель автомобиля.
• Чаще всего специальные комплекты проводки стоят дороже по сравнению с универсальными.
• Посвященный комплекты проводки в большинстве случаев подключаются непосредственно в специальная розетка производителя. В некоторых автомобилях может потребоваться проложите другие кабели через автомобиль, это может сделать установку более трудный.

Реле обхода

Схема реле обхода электрики фаркопа:

N.B. Туман функция освещения — активировать противотуманные фары на прикрепленном прицепе, включить противотуманные фары загорается и тут же гаснет. Противотуманные фары теперь будут гореть только на трейлере. Напоминаем, что предупреждающий зуммер будет активироваться каждые 90 секунд в машине. Чтобы отменить эту функцию, выключите габаритные огни.

Для автомобили с комбинированным стоп-сигналом и задним фонарем, которые вы должны выбросить (не подключение) черный и коричневый провод на реле байпаса ) вход сбоку только) и соедините единственный провод на транспортном средстве с красным проводом на обходное реле.

Реле раздельного заряда

Схема реле раздельного заряда электрики фаркопа:

Раздельный реле заряда или тандемные реле заряда используются для отвода заряда ток от генератора на тягаче и отвести заряд через розетку 12S к аккумулятору для отдыха в караване или трейлере общественного питания. Реле раздельного заряда — это интеллектуальные реле, которые могут автоматически определять когда буксирующее транспортное средство нуждается в зарядке собственной аккумуляторной батареи и поэтому переключает заряд обратно на транспортное средство.
