Распиновка разъема магнитолы по цветам проводов

Содержание

• Что такое iso
• Распиновка стандартного евроразъема
  • Стандарты 1din и 2din
  • Верхний силовой разъем А
    • Типы подключения
  • Нижний акустический разъем В
• Двойной ИСО разъем
• Переходники для iso разъемов
• Распиновка для различных марок авто и магнитол
  • Схема распиновки iso разъемов к магнитолам pioneer
  • toyota
  • sony
  • nissan
  • honda
  • bmw
  • alpine
  • mitsubishi
• Видео разбор распиновки автомагнитолы

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Что такое iso

ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

• Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
• Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

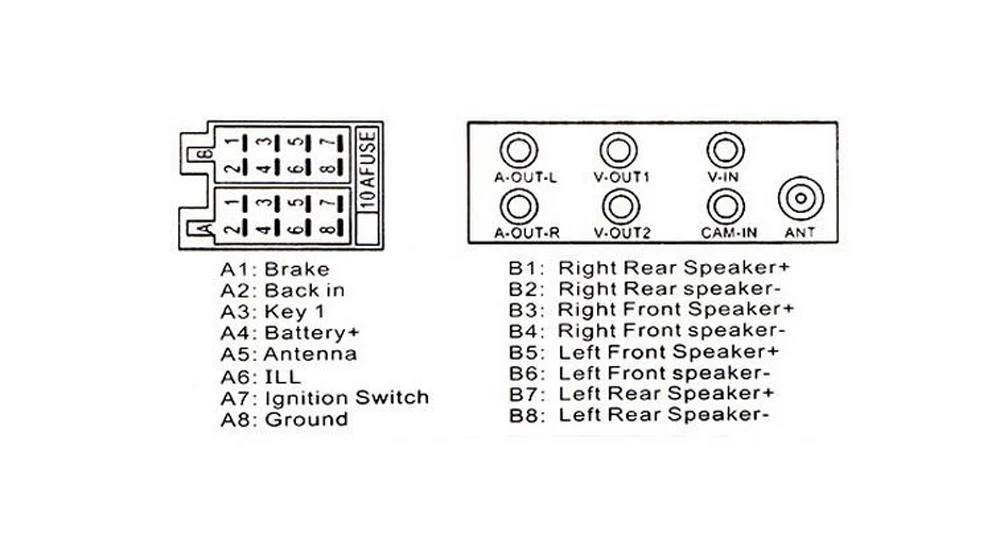

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

Двойной ИСО разъем





Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка  разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.

Черный присоединяет к магнитоле источник тока, коричневый – для акустики .

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

Универсальный разъем:

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1	А+
№ 2	BAT+
№ 3	GND
№ 4	—
№ 5-12	Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Видео разбор распиновки автомагнитолы

Подключение китайской автомагнитолы

Обратите внимание на «регуляторы громкости», на самом деле это часть передней панели и никаких регуляторов тут нету, само управление кнопочное, а кнопки расположены на передней панели. Имеется также и пульт дистанционного управления. Если учесть цену этой магнитолы, то для тех, кто не любит громкую музыку — это оптимальный вариант, тем более тут имеется полноценный цифровой радиоприемник, который и без антенны ловит почти все городские радиостанции. Теперь вы точно подберете идеальный ноутбук для работы или учебы! Данная статья описывает преимущества SSD накопителей для приложений и игр.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• ОБЗОР КИТАЙСКОЙ АВТОМАГНИТОЛЫ
• распиновка магнитолы
• Как самому по схеме подключить китайскую магнитолу 2 din
• Распиновка автомагнитолы Тойота и индивидуальные схемы подключения
• Как подключить (установить) китайскую магнитолу 2 din (дин) в машину и схема распиновки разъемов
• Самостаятельная установка магнитолы в автомобиль. Как правильно установить и подключить магнитолу.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: 2DIN магнитола с Aliexpress. Установка + схема

ОБЗОР КИТАЙСКОЙ АВТОМАГНИТОЛЫ

Заказал на Алиэкспрессе 2-диновую андройд-магнитолу. На момент покупки обошлась ,99 USD. Полный размер. Разъем для магнитолы за 3,96 USD. Цены указал в долларах, потому что меняются постоянно. Брал у этих продавцов в основном потому, что на момент покупки было дешевле, чем у других. Все пришло в целости и сохранности, все отслеживалось на всем протяжении пути. Первым делом изготовил переходник для подключения магнитолы в аудиоразъем мазды. Вот аудиоразъем Мазды 5 разъем J :.

Этот же разъем есть в мануале со схемами стр. В Мазде 5 , 2. Но если не подключать CAN-шину, и переткнуть пару штырьков, то все отлично подходит. Пытался подключаться к контактам CAN-шины автомобиля, но ничего не получилось. Буду рад советам по этой паре проводов.

На самом деле это вторая версия переходника. Длина проводов здесь см, а в первой версии было около 12 см. Хотел сделать переходник покороче. Но в итоге из-за большой глубины магнитолы и расположения разъема питания в другом месте я не смог уложить аккуратно жгут проводов, чтобы нигде ничего не упиралось, не пережималось и не натягивалось.

Пришлось разрезать первый вариант переходника пополам и нарастить практически в 2 раза длину проводов. После этого магнитола встала с небольшим запасом по глубине буквально пара сантиметров.

Разборка центральной консоли. Для установки новой магнитолы надо сначала вытащить старую. Порядок разборки центральной консоли следующий. Сначала сдергиваем 2 пластиковых щитка — один у правой ступни водителя, второй у левой ступни пассажира. Там просто пластиковые защелки. Далее выкручиваем набалдашник ручки КПП и сдергиваем пластиковую накладку под ручкой она просто крепится на защелки :.

После чего сдергиваем вверх и на себя подиум сейчас его держат только защелки. Дальше можно отсоединить разъем и прикуривателя и аудиовхода и убрать подиум совсем, но нам нужно только добраться до 2 саморезов под кнопками климат-контроля, поэтому я просто немного отодвинул подиум:.

Отсоединяем разъемы и убираем магнитолу совсем. Далее выкручиваем еще 2 самореза, что бы снять верхнюю панель с дисплеем бортового компьютера:. После чего верхнюю панель тянем вверх и на себя сейчас ее удерживают только пластиковые защелки и отсоединяем разъемы. Прокладка кабелей. Демонтаж верхней панели позволяет сделать нам 2 вещи. Во-первых перекидываем радоантенный кабель с левой стороны на правую у новой магнитолы антенное гнездо находится с правой стороны.

Антенный кабель удерживает маленькая белая клипса, которую надо отсоединить она к нему просто примотана белой изолентой , перевернуть на градусов и проложить антенный кабель по новому месту.

Для этого надо еще сдернуть пластиковую накладку на правой стойке дергаем сначала на себя, как вся накладка выйдет из защелок, ее надо потянуть вверх, что бы окончательно снять. Перед тем, как ставить накладку обратно надо вытащить хитрый пистон.

Он белый и толстый, находится в верхней части стойки. Пистон надо повернуть на 45 градусов и потянуть наружу. Потом вставляем пистон в накладку стойки и устанавливаем ее на место. Фоток, к сожалению, не делал, но, надеюсь, понятно все объяснил. Радиоантенный кабель выводим с правой стороны, GPS-кабель с левой, аудиоразъем прячем по центру за пластиковой стойкой:. После этого верхнюю панель с дисплеем БК можно поставить на место и прикрутить саморезы.

Далее берем 2 USB-удлиннителя и протягиваем их от ниши для магнитолы вниз, к прикуривателю. Рядом с прикуривателем есть аудиовход для штатной магнитолы. Теперь он нам без надобности, выдергиваем его вместе с корпусом. В образовавшиеся квадратное отверстие просовываем концы удлинителей. Буду сюда подключать флешки.

Концы удлинителей пока оставил просто торчать из отверстия так, но есть кое-какие идеи как это облагородить. Сейчас уже хочется поскорее поставить новую магнитолу. И, наконец, подсоединяем самодельный переходник Мазда-Китайская магнитола прямо мост между двумя азиатскими странами. Все кабеля уложены и выведены на свои места, что бы можно было без проблем подключить новую магнитолу.

Установка магнитолы. Магнитола, как старая, так и новая, крепится непосредственно к лицевой панели. Только при монтаже магнитолы заметил у китайской панели некоторые недочеты правда их видно на фотографиях в заказе.

Во-первых если магнитолу крепить на металлический кронштейн, то китайцы перепутали расположение верхних и нижних втулок под этот кронштейн.

Во-вторых в комплекте с панелью отсутствуют белые пластико-металлические защелки. В-третьих, забегая вперед скажу, что китайская панелька встала немного неплотно. Не критично, но родная панель была подогнана тютелька-в-тютельку. Обратная сторона панели родной магнитолы:. Металлический кронштейн от родной магнитолы можно и перевернуть и тогда он подойдет по креплениям ко втулкам к панели.

Но китайская магнитола имеет утолщение в районе экрана. Поэтому без ножовки по металлу и напильника естественно в отношении металлического кронштейна магнитолу к китайской панельке маздовским металлическим кронштейном не прикрепить. Поэтому было принято решение использовать пластиковые кронштейны, которые шли с китайской панелькой. Они хоть и не такие прочные, как металлический кронштейн, но и вес китайской магнитолы всего 1,4 кг. Итак, магнитола прикручена к панели, клипсы переставлены:.

Ну, а дальше подсоединяем все разъемы к магнитоле, вставляем ее на место, закручиваем панельку магнитолы 2 саморезами, ставим на место подиум, прикручиваем его 2 саморезами, ставим на место пластиковые панели у ног водителя и пассажира, ставим на место крышку подиума под ручкой КПП, накручиваем набалдашник на саму ручку КПП… Уффффф… Вроде все собрал. Включаем магнитолу! Отзыв о магнитоле Официальные если так можно сказать характеристики от продавца: Android 5.

Подробное описание технических характеристик можно прочитать на странице продавца, если перейти по ссылке в самом начале. Я не особо разбираюсь в этих цифрах, но вроде как аппарат достойный. Мое личное мнение. Масса магнитолы заявлена продавцом 2,8кг, фактически только 1,1кг. Сенсор начинает притормаживать при градусах. При работает четко. Легко настроил цвет кнопок под цвет кнопок приборной панели.

В магнитоле есть Wi-Fi. Подключился к домашнему роутеру. Есть возможность подключить 3G модем, но меня эта возможность пока не интересует. В программах уже есть Torque, осталось только подключить OBD-2 адаптер. Приложения можно устанавливать как через интернет с Маркета, так и с USB-флешки. Настроил кнопки на руле. Подключил и настроил через Bluetooth телефон. Теперь все звонки идут через магнитолу, телефон просто лежит в кармане и автоматически подключается к магнитоле каждый раз.

Вот такая вот гарнитура. Полная загрузка магнитолы при включении зажигания занимает секунд. Выход из режима сна занимает не более 2 секунд. Причем после выключения зажигания магнитола сначала переходит в режим сна, а потом через некоторое время выключается.

Это время можно настроить от нескольких минут до нескольких часов. Установил Navitel и привязал его запуск к кнопке GPS на магнитоле. Грузится быстро, работает шустро, ловит спутников. Правда после выхода магнитолы из режима сна, Навител ругается и каждый раз надо подтверждать запуск программы это если перед выключением магнитолы Навител был запущен. После выключения магнитолы радиостанции приходится настраивать заново. Все нормально, радиостанции в памяти сохраняются. Просто я в процессе установки магнитолы несколько раз полностью отключал ее от питания.

Вот радиостанции и пропали. По сути Андройд-планшет в машине. Займусь в ближайшее время. Надеюсь, кому-то поможет эта запись значительно сократить время установки.

распиновка магнитолы

Обзоры игр. Всем привет! Решил тут присоединить к своей магнетоле с ос Андроид подключить камеру заднего вида. Есть несколько вопросов. А есть переходник с несколькими проводами, показанный в серебреной рамке на фото.

Зная распиновку автомагнитолы, можно Схема подключения камеры имеет свою.

Как самому по схеме подключить китайскую магнитолу 2 din

Перейдем к подключению проводов автомагнитолы к разъему ISO. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая — за подключение к ней динамиков. Установка Yatour адаптера. Хорошую видео-инструкцию по установке и подключению автомагнитолы в машине можно посмотреть на видео внизу этой страницы. Демонстрирую как легко и просто можно самому поставить магнитолу в Citroen C4. Гарантия от этого не слетает В процессе подключения автомагнитолы без схем распиновки не обойтись никак. При этом каждая модель имеет свой, обособленный вариант подключения. У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Распиновка автомагнитолы Тойота и индивидуальные схемы подключения

Тема в разделе » «, создана пользователем Artisan , 21 янв Войти или зарегистрироваться. SAAB club Russia. Регистрация: 25 дек Сообщения: 25 Пол: Мужской Авто: saab акпп.

Выход линейного уровня предназначен для подключения внешних усилителей звука. Это могут быть усилители на акустику, или активный сабвуфер — для того чтобы передать звук от источника автомагнитолы на усилитель используется линейный выход.

Как подключить (установить) китайскую магнитолу 2 din (дин) в машину и схема распиновки разъемов

Многие обладатели китайских магнитол переживают о проведении данной процедуры, так как считают, что их устройство имеет ограниченные возможности. Использовать внешний микрофон можно для любой магнитолы, независимо от того, кто ее производитель. Может в этой процедуре отличаться лишь способ его подключения к магнитоле. Подключение штатного микрофона авто к автомагнитоле на андроид. Авто Nissan Note. После подключения микрофона

Самостаятельная установка магнитолы в автомобиль. Как правильно установить и подключить магнитолу.

Схема подключения и распиновки в китайской магнитоле проводится, начиная с изучения гнезда. Разъем разделяется на 2 части, где располагается ряд контактов на секции А и В. Установка бюджетной 2 дин магнитолы В в тойоту витц года своими руками. Ссылка на магнитолу Схема подключения китайской магнитолы типоразмера 2 din подробно описана в прилагаемой к ней эксплуатационной инструкции от производителя. Для облегчения монтажных работ на задней панели проигрывателя, как правило, находится необходимая маркировка всех узлов и соединений. В основном трудности у сталкивающихся впервые с установкой штатной или нестандартной магнитолы автолюбителей вызывает правильное присоединение электропроводки авто к приемнику. Магнитолу заказывал на AliExpress вот здесь — Термоусадка здесь — Автоинструмент для

Зная распиновку автомагнитолы, можно Схема подключения камеры имеет свою.

Распиновка китайской магнитолы, обозначение проводов магнитолы Игорь Утяев. Может кому то и будет полезно это видео. Если у кого то на магнитоле выскакивает ошибка усилителя или AMP error то пишите в комментарии. Как подключить магнитолу, силовые и акустические кабели, соединение кабеля скрутка Автозвук своими руками.

Большинство автолюбителей за время эксплуатации машины могут поменять автомагнитолу несколько раз. Это может быть связано с ее поломкой, предъявлением хозяином более высоких требований к звуку, или магнитола просто может морально устареть. Для установки нового устройства часто обращаются в автосервисы , однако данную процедуру можно провести и самостоятельно. Для того чтобы правильно подключить магнитолы, необходимо разбираться в назначении всех проводов на ее выводах, различных штекеров. Для начала стоит определить, какой размерности выпускаются магнитолы. Так, существуют магнитолы одноблочного и двухблочного формата или однодиновые и двухдиновые.

Вы решили подключить магнитолу самостоятельно, но увидев количество проводов, которые выходят из неё испугались что не справитесь? На самом деле ничего страшного здесь нет, и в данной статье мы разберемся, как подключить магнитолу в машине.

Наш автомобиль может поменять за свою жизнь не одну стерео систему, в следствии того, что она может морально устареть или у хозяина появятся более высокие требования к звуку в автомобиле. Возможно в Вашем автомобиле даже и нет магнитолы В общем, случаев и вариаций может быть великое множество! Первоначально наибольшее распространение получили автомагнитолы стандарта 1DIN одноблочные. Однако всем надо комфорта и большой экран. Многие европейские производители автомобилей до сих пор предлагают нишу именно размеров 1DIN.

Распиновка автомагнитолы Тойота практически ничем не отличается от схемы подключения остальных автомагнитол. На автомагнитолы Тойота распиновка представляет собой схему, состоящую из двух рядов разъемов. В нашей статье будет рассказано, как подключать аппараты Тойота, что для этого нужно знать и как устанавливать автомагнитолы своими руками. Считается, что основной ошибкой при подключении автомагнитол Тойота является протягивание плюсового провода от прикуривателя.

Автомагнитолы схема подключения, как подключить магнитолу

Установка магнитолы в машину – это не сложный процесс, но требующий определенного склада ума и аккуратности. Если вы не обладаете хотя бы минимальными знаниями в электротехнике, то лучше доверить эту работу тому, кто знает, как это делать. Для всех остальных мы предлагаем подробную инструкцию и  схемы подключения автомагнитолы.

Содержание

• 1 Виды автомагнитол
• 2 Разъемы
• 3 Обозначения проводов
• 4 Особенности подключения
• 5 Для наглядности посмотрите видео, где очень подробно описывается подключение автомагнитолы
  • 5.1 Читайте так же

Виды автомагнитол

В связи с участившимися кражами, магнитолы не изготавливают под определенные стандарты, поэтому у водителей может возникнуть множество вопросов при столкновении с новым видом акустической системы. Дело в том, что для безопасности устройства, к ним разрабатывают несколько видов штекеров подключения, а также различной является и сама форма устройства. Такие магнитолы называют стационарными, которые идут с завода и подходят только в определенную марку автомобилей.

Само различие штекеров предполагает их несовместимость с другими источниками питания, однако это легко решается путем не сложных переделок. Раньше для защиты от кражи магнитолы подразумевали использование специальных съемных панелей или скользящего крепления, которое позволяло быстро вытащить устройство и спрятать в более надежном месте.

В настоящее время, разработаны два основных размера автомагнитол, которые могут быть одноблочные или двухблочные. За размер принято считать величину din. Поэтому 1din соответствует обычной магнитоле небольшого размера, а 2din – это устройство, которые выше ее по высоте в два раза.

Разъемы

Это второе – на что стоит обращать внимание при установке магнитолы. Даже при их не соответствии, вы сможете легко их переделать, тут необходимо знать обозначения цветов проводов. Об этом будет сказано ниже. Кроме того, существует огромное количество переходников, которые легко адаптируются под любую схему подключения.

Второй вариант подключения при не соответствии – включение напрямую.

Тут важно понимать, что, не зная схему, вы можете наделать бед и испортить не только устройство, но и сжечь электрическую схему автомобиля.

Обозначения проводов

Итак, если вы не сторонник подбора штекеров и желаете переделать желанную магнитолу под свою машину, вам необходимо знать правильную распиновку контактов. Любая магнитола имеет следующие провода:

1. Желтый провод – это постоянный плюс и подключается напрямую, через предохранитель к аккумулятору. Обозначает память устройства и позволяет воспроизводить остановленные треки после выключения замка зажигания или самой магнитолы.
2. Красный провод – подключается к клемме замка зажигания, когда при повороте ключа на ней появляется питание. Вообще, если вы не хотите искать эту клемму и хотите сделать работу магнитолы независимо от ключа, то можно комбинировать этот провод с желтым и подключить на прямую.
3. Черный провод – постоянный минус или «масса». Подключается на корпус автомобиля или на любой другой контакт, с такой же маркировкой.

Это основные три провода, который используются для работы магнитолы. Теперь самое время рассмотреть дополнительные, которые могут встречаться на разных модификациях устройства.

4. Голубой провод – используется для подключения антенны. Его не обязательно включать в систему, если вы не пользуетесь радио. В крайнем случае, можно просто заизолировать.
5. Оранжевый провод – подсветка рамки, встречается довольно редко. Этот провод плюсовой и подключается к плюсовой цепи габаритных огней. Таким образом, срабатывает при включении фар.
6. Желто—черный – тоже редкий провод и используется для подключения дистанционного управления устройством. Чаще всего, применяется для регулировки звука на расстоянии. Если у вас такой комплект отсутствует, то провод можно также заизолировать.

Все остальные провода идут парами с одинаковыми цветами. Единственное различие в паре – это наличие черной полоски на одном из проводов. Как правило, они представлены четырьмя видами: серый, зеленый, фиолетовый, а также белый. Одна пара подключается к одному из динамиков, а черный цвет обозначает минус. Таким образом, ошибиться уже не получится. Кроме того, есть разница и по стороне расположения динамика, ведь у любой современной магнитолы есть функция регулировки громкости на конкретной стороне, поэтому не перепутайте и ее. Иногда такие провода имеют специальные бирки со стороной расположения.

Особенности подключения

Для подключения питающих проводов необходимо использовать отдельную проводку, идущую непосредственно к аккумулятору (за исключением минуса). Эти провода должны иметь приличную толщину и быть в полтора раза толще, чтобы исключить любые нагревы и случайные самовозгорания. Запрещено подключать цепь без использования предохранителей.

Ни в коем случае не оставляйте неиспользуемые провода без изоляции. Если есть оголенный провод, то его нужно замотать изолирующей лентой, чтобы избежать случайных коротких замыканий.

Контакт массы должен быть хорошо зачищенным и прикрученным к корпусу автомобиля. Если сделать его недостаточно плотным, то есть вероятность того, что устройство будет самопроизвольно включаться или выключаться. Такой недостаток может быстро посадить аккумулятор, пока вы будете спать.

Для наглядности посмотрите видео, где очень подробно описывается подключение автомагнитолы



Поделиться с друзьями:

Tutorials – ESSGOO

Таким образом, вы можете использовать Autoradios, Kilometer oder Meile 0

Meisten Autoradios на Android, который имеет простой или общий метод Einstellungsmethode.

Der eingestellte Pfad: Einstellung – Werk – Geschwindigkeitseinheit

**Für den Werksmodus ist normalerweise ein Passwort oder Code erforderlich. Sie können in diesem  Passwortbuch oder Benutzerhandbuch**

Подробнее

• 01 марта 2022 г.
• ESSGOO

Был ли сенсорный экран Autoradios бесполезен? 0

Wenn der Touchscreen des Autoradios nicht funktioniert, können Sie normalerweise diese beiden Methoden ausprobieren.

1. Touchscreen-Kalibrierung, Sie müssen das Modell kennen und die entsprechende Operation ausführen

2. Drücken Sie das RST-Loch auf dem Bildschirm, гм

zurückzusetzen

Подробнее

• 01 марта 2022 г.
• ESSGOO

Es gibt ein Problem mit der Bluetooth-Verbindung, wie kann ich es lösen? Kann keine Bluetooth-Verbindung herstellen 0

Wie verbinde ich Bluetooth Richtig mit dem Autoradio? Die Lösung для Android Bluetooth и Apple Bluetooth Link является дизельным.

vier möglichkeiten Zur perfekten lösung des Проблемы
(Unsere Essgoo-Produkte Werden Erst nach-einer Calietätsprüfung Versendet, также Verwenden Sie Sie Bitte Mit Vertrauen)

Прочтите больше

• MARTRAUEN) 2022 29205.
• ESSGOO

Все демонстрационные установки для автомобильных радиоприемников, подробные маркировки Verkabelungsmarkierungen для автомобильных аудиосистем 0

Im Folgenden finden Sie eine Detaillierte Erläuterung der Verkabelung verschiedener entsprechender Autoradios/Radio/Audio/MP3-Geräte mit Anmerkungen. (Dies umfasst Einzelspindel und Doppelspindel)
Bitte laden Sie entsprechend Ihren eigenen Produkten und Steckern herunter.

Detaillierte Erläuterung des Single-Din-MP3-Kabels
Doppel-DIN-MP5-Drahtkopf-Schaltplan 01
Doppel-DIN-MP5-Drahtkopf-Schaltplan 02
Doppel-DIN Gewindekopf Android-System detailliert 01
Doppel-DIN-Gewindekopf Android-Version Detailliert 02
Doppel-DIN, Android-Stereo-Gewindekopf Detailliert 03
Detaillierte Erklärung von Einzel-DIN-MP5-Kabelung mit0009
Einzel-DIN, Zeichnung MP5-Drahtkopf-Schaltplan

Подробнее

• 21 января 2022 г.
• ESSGOO

So installieren Sie Авторадио 03| Car-Audio-Verkabelungsmethode в Ihrer Nähe| 0

 —

Метод позолоты для всех автомагнитол / автомобилей

Аудиоинсталляция



1:24 — Installationsteil + Detailanzeige

—

Подробнее

• 24 ноября 2021 г.
• ESSGOO
• Теги: Автозвук Проводка автомобильной аудиосистемы автомобильная магнитола установка автомобильной стереосистемы автомагнитола рядом со мной установить Видеоурок

Rückfahrkamera-Verkabelungsmethode für Single-DIN mit Bildschirm MP5 0

Lösung (2 Methoden):
1. Wenn Sie unser mitgeliefertes ISO-Kabel verwenden, schließen Sie den Draht wie im Schaltplan definiert an. （Einfach!!!）

2. Wenn Sie das Original-iSO-Kabel Ihres Autos verwenden, schneiden Sie diesen Draht an der Position des Original-ISO-Kabels in Ihrem Auto ab und wickeln Sie es dann mit Isolierband um 。 。 。

Подробнее

• 26 октября 2021 г.
• ESSGOO

Был ли это пароль/код для Stereo Audio Factory? 0

Diese Passwörter Sind Für MP5- Und Android-Systeme Geeignet, Sie Können Sie Sepoberat Ausprobieren

Werkseitig eingestelltes Passwort/Code: 3711 Oder 1234 Oder 000000 ogestelltes 888888888888888888888888 гг. ..

Был ли ist die Verwendung des Werkspassworts / -codes für den Autoempfang?

….

Подробнее

• 14 октября 2021 г.
• ESSGOO

So schließen Sie die Rückfahrkamera ESSGOO an 1

—

Dies ist eine Detaillierte Strategie, die noch nie zuvor gesehen wurde. Folgen Sie ihm und Sie schließen die Installation der Rückfahrkamera ab, ohne es zu wissen.

—

Подробнее

• 11 августа 2021 г.
• ЭССГОО

ESSGOO Android Autoradio Super ausführliche Installations- und Gebrauchsanleitung 0

Подробнее

• 21 июля 2021 г.
• ESSGOO

Warum die Canbus- oder Lenkradsteuerung nicht funktionieren kann Gehen Sie zur Vereinbarung как Videoshow. 0

Подробнее

• 17 июля 2021 г.
• ESSGOO

Подробнее

• 17 июля 2021 г.
• ESSGOO

So stellen Sie die Sprache im Auto in ESSGOO Autoradio Stereo ein 0

Подробнее

• 17 июля 2021 г.
• ESSGOO

Путеводитель по жгутам проводов для автомобильных стереосистем

Мастер мобильной электроники, чувак с демонстрационных дней и вообще отличный парень.

За 16 лет работы консультантом компании Crutchfield я помог тысячам клиентов выбрать подходящее оборудование для их задач. Я быстро понял, какие проблемы они хотят решить и что им нужно знать, чтобы добиться этого.

В 2013 году я присоединился к творческой команде в качестве автора для наших категорий мобильного аудио. Я до сих пор провожу бесчисленные часы разговоров с нашими клиентами, когда изучаю новые продукты.

Несколько лет назад я начал наш внутренний проект «Demo Days», в рамках которого я регулярно устраивал демонстрации продуктов. Эти демонстрации дают нашим консультантам еще больше возможностей увидеть, услышать и потрогать многие домашние и автомобильные аудиосистемы, которые мы продаем. На самом деле, я часто обращаюсь к консультантам за помощью в сборке этих демонстраций, чтобы добавить к их реальному опыту установки оборудования.

Мне всегда нравилось играть с электроникой и стереооборудованием — от установки стереосистемы для вечеринки после выпускного вечера до решения некоторых проблем с аудио/видео в доме нашей семьи. Мне никогда не приходило в голову, что мне посчастливится продолжать зарабатывать этим на жизнь.

Подробнее о Дейве

• Начал работать в компании Crutchfield в 1997 году
• Присоединился к команде авторов Crutchfield в 2013 году
• Является одним из наших специалистов по установке с сотнями часов опыта установки автомобильных аудиосистем и настройки домашнего аудио/видеооборудования
• Проводит Crutchfield «Demo Days» — возможность для наших консультантов получить практическое время с нашими продуктами.
• Прошел тщательное внутреннее обучение консультантов, изучив все тонкости различных продуктов
• Ежегодно посещает десятки обучающих мероприятий для поставщиков
• Автор десятков статей по Кратчфилду и сотен презентаций автомобильной и профессиональной аудиосистемы

Еще от Дэйва Деламера

Добавьте новую автомобильную стереосистему, сохранив заводские характеристики автомобиля

Что мне нужно, чтобы получить спутниковое радио?

Как лучше всего слушать музыку в машине?

Лучшие автомобильные стереосистемы 2022 года

Обновление аудио в Hyundai Veloster 9 2020 года0006

12 советов, как добиться наилучшего качества звука в автомобиле

Хотя жгуты проводов могут выглядеть как разноцветная тарелка с макаронами, они помогут вам подключить новую автомобильную стереосистему к проводке вашего автомобиля. В этой статье мы обсудим различные типы ремней безопасности и адаптеров, которые предлагает Crutchfield, и их полезность при установке новой автомобильной стереосистемы.

Мы также коснемся некоторых других типов адаптеров, которые могут понадобиться для установки другого аудиооборудования.

Жгуты проводов автомобильной стереосистемы

У каждого автомобиля своя проводка. Иногда у вас есть выбор ремней безопасности, которые подойдут для вашего автомобиля. В других случаях вам может понадобиться более одного жгута для завершения установки. Наши клиенты часто называют их «жгутами проводов Crutchfield», но на самом деле они поставляются несколькими разными производителями. Мы просто гарантируем, что вы получите тот, который вам нужен, когда вы делаете покупки у нас.

Основной жгут проводов

Эти простые жгуты обеспечивают подключение проводов питания и динамиков. Они также могут включать соединения для заземления новой стереосистемы и проводов освещения.

Используя схему проводки автомобильной стереосистемы, которую поставляет Crutchfield, вы можете сопоставить провода для каждого соединения со жгутом проводов новой стереосистемы. Как только это будет сделано, вы подключаете другой конец жгута проводов к разъему проводки вашего автомобиля (тот, который был подключен к заводскому радиоприемнику). Использование заводского разъема проводки стереосистемы вашего автомобиля является ключом к установке новой стереосистемы без повреждения электроники вашего автомобиля, особенно в современных автомобилях, о которых мы поговорим ниже.

Цветовые коды жгутов проводов автомобильной стереосистемы

В большинстве случаев цвета проводов на автомобильных стереосистемах и этих жгутах переходников стандартизированы. Так было не всегда, но в наши дни вы можете в значительной степени рассчитывать на то, что красный провод будет переключать питание, а белый провод будет положительным проводом для переднего левого динамика.

При этом ВСЕГДА сверяйтесь с руководством по установке стереосистемы и цветовой схемой проводки адаптера, прежде чем выполнять все работы по установке.

Пример электрической схемы автомобильной стереосистемы

Специализированные жгуты проводов

Автомобильные аудиосистемы, электрические системы и удобные функции прошли долгий путь развития. Таким образом, жгуты должны были развиваться, чтобы обрабатывать сложную проводку и информацию о данных, которые используют современные автомобили.

Соединения в удаленном месте

В некоторых автомобилях необходимо подключить жгут проводов не за радиоприемником. Отличным примером является обычная версия Ford Taurus, где заводской усилитель и радиотюнер расположены в багажнике автомобиля. Эти жгуты часто состоят из базовой схемы проводки, в которой провода достаточно длинные, чтобы добраться до необходимого места назначения. В случае Taurus адаптер включает в себя 20-футовый провод динамика для доступа к багажнику.

Обход штатного усилителя

Автомобильная стереосистема иногда имеет отдельный усилитель, и при установке нового ресивера обычно необходимо подключить провода динамика новой стереосистемы к выходной секции штатного усилителя. Эти байпасные жгуты ампер позволяют вам использовать мощность новой автомобильной стереосистемы для управления динамиками, а не заводскую мощность.

Эти жгуты, как правило, более доступны по цене, чем адаптеры для интеграции усилителя (ниже), но могут потребовать больше работы, если усилитель находится в удаленном месте, например, под сиденьем или в багажнике.

Заводские комплекты для интеграции усилителей могут включать регуляторы усиления для уменьшения искажений.

Сохранение заводского усилителя

Многие жгуты проводов позволяют сохранить заводской усилитель автомобиля при замене штатного радиоприемника. Они включают соединения, которые напрямую связывают выходы вашей новой автомобильной стереосистемы со входами заводского усилителя. Таким образом, вы будете использовать заводскую мощность для ваших динамиков, а не мощность вашего нового радиоприемника.

Эти жгуты иногда могут сократить время установки, так как провода часто не нужно прокладывать к заводскому местоположению усилителя, но они, как правило, дороже, чем байпасные жгуты, описанные выше. Вы также можете увидеть модуль, подключенный к этим жгутам — они включают в себя настройки, которые позволяют вам правильно интегрировать выходной сигнал вашей стереосистемы с заводским усилителем, чтобы ваша музыка была чистой.

Сохранение важных звуковых сигналов безопасности

Во многих автомобилях звуковые сигналы безопасности встроены в штатную радиостанцию. Когда вы замените это радио, эти предупреждающие звуки пропадут, и это опасно. Таким образом, эти автомобили требуют специального ремня безопасности, чтобы эти звуковые сигналы работали при установке новой стереосистемы. К счастью, эти жгуты также позаботятся обо всех основных стерео соединениях.

Оставьте свои любимые заводские удобства

Современные автомобили включают в себя постоянно растущее число функций, встроенных в заводские радиоприемники, которые значительно усложняют проводные соединения. Они могут включать в себя такие вещи, как Ford SYNC®, GM OnStar®, Chrysler Uconnect® и элементы управления звуком на рулевом колесе для стереосистемы и вашего телефона.

При замене заводского радиоприемника в этих автомобилях потребуется более надежный тип интеграционного адаптера , чтобы эти функции работали с вашей новой стереосистемой.

Некоторые интеграционные адаптеры, такие как iDatalink Maestro, даже позволяют загружать программы для определенных приемников и транспортных средств, чтобы вы могли максимально сохранить заводские функциональные возможности.

Этот пакет интеграции включает комплект приборной панели, соединения и кронштейны для установки стереосистемы на Ford F-150.

Комплекты для подключения и защиты вашего радиоприемника

Есть также автомобили, которые не только имеют сложную схему проводки, но и имеют уникальную компоновку приборной панели. Интеграционные адаптеры для этих автомобилей включают в себя как проводные соединения , так и , специальный комплект приборной панели для установки нового приемника.

Как правило, они включают почти все, что вам нужно для подключения приемника, его установки на приборной панели и сохранения многих полезных заводских функций, таких как электронный климат-контроль.

---

Дополнительные адаптеры для установки автомобильной стереосистемы

Иногда жгут проводов не решает всех проблем, и для установки новой стереосистемы требуются дополнительные адаптеры. Они могут помочь с конкретным подключением или позволить сохранить заводскую функцию.

Антенные адаптеры

Многие заводские антенные разъемы AM/FM просто вставляются в антенный порт на задней панели нового приемника. Однако некоторые автомобили имеют антенный разъем другой формы или являются частью усиленной антенной системы. В этих случаях для радиоустановки становится необходимым антенный адаптер, чтобы вы могли поддерживать воспроизведение своих AM/FM-станций.

Адаптеры управления аудиосистемой на рулевом колесе

Современные автомобили часто оснащены органами управления на рулевом колесе, позволяющими безопасно управлять заводской аудиосистемой, не отрывая рук от руля. Эти функции включают в себя регуляторы громкости, отслеживание вперед/назад и управление вызовами в режиме громкой связи. В большинстве случаев эти элементы управления не будут работать после замены заводского радио. К счастью, адаптеры управления на рулевом колесе помогают интегрировать эти элементы управления со многими новыми стереосистемами, поэтому вы можете продолжать использовать эти удобные элементы управления со своей новой стереосистемой.

Узнайте больше об этих адаптерах в нашей статье об адаптерах управления на рулевом колесе.

Жгуты проводов динамиков

Хотя они не помогают напрямую при установке автомобильной стереосистемы, предлагаемые нами жгуты проводов динамиков позволяют использовать заводские провода динамиков для новых динамиков, точно так же, как жгуты автомобильных стереосистем. Их вилки соответствуют заводским вилкам проводки динамиков в автомобиле, а другие концы надеваются на клеммы новых динамиков. Таким образом, вам не нужно прокладывать новый провод от магнитолы ко всем динамикам в вашем автомобиле или резать заводские провода. Эти адаптеры также предоставляются бесплатно при покупке автомобильных динамиков в компании Crutchfield.

Как узнать, что мне нужно?

Мы вам покажем! Используйте наш селектор транспортных средств , чтобы сообщить нам, на чем вы ездите. Как только вы выберете новую стереосистему, наше приложение Kit Finder покажет вам различные варианты установки оборудования. Вы сможете четко увидеть, какие функции сохраняет каждая привязь и сколько они стоят.

Вы также можете связаться с одним из наших экспертов-консультантов, чтобы выбрать правильные ремни безопасности для вашего автомобиля. Они также могут ответить на любые ваши вопросы об установке и дать вам некоторое представление о том, насколько это будет сложно — некоторые автомобили проще, чем другие.

Установка стереосистемы в приборной панели

Если вы ждете новую игрушку для своей машины на это Рождество, и вы не настолько разбираетесь в технологиях, как показали друзьям на автомобильной конференции, не волнуйтесь — мы можем помочь.

Новая автомобильная магнитола к Рождеству – это то, о чем мечтает автолюбитель. Несмотря на то, что многие энтузиасты наслаждаются установкой автомобильной стереосистемы в приборную панель, некоторые из нас могут найти это довольно разочаровывающим. Таким образом, это удобное руководство было разработано, чтобы дать вам терпение святого, а не язвить, как Скрудж, за ваши усилия. Снятие Мы советуем демонтировать вашу старую стереосистему в качестве первой точки вызова, прежде чем пытаться установить новую. Наиболее распространенными типами стереоустановок являются либо монтажная клетка с пружинными зажимами, либо использование кронштейнов, устанавливаемых на приборной панели. Последнее обычно является более сложным, поэтому с него мы и начнем. Кронштейны для крепления на приборной панели Это благоприятный метод для японских производителей, обеспечивающий надежную фиксацию. Поэтому рекомендуется использовать инструменты для снятия панели. Аккуратно и аккуратно вам нужно будет отодвинуть объемный стереозвук от самой стереосистемы. Это должно четко показать, как установлена ​​стереосистема. Часто вы обнаружите четыре винта, прикрепленных к самой приборной панели или боковым кронштейнам. Как только они выйдут, стереосистема тоже должна выдвинуться. Установка каркаса и пружинного зажима Используя ключи для снятия, предоставленные вашим поставщиком автомобильной стереосистемы, вставьте их в нужные каналы и прислушайтесь к легкому щелчку, когда ключи фиксируются в нужном положении. Обычно этого достаточно, чтобы извлечь стереосистему, однако вам также может понадобиться отрегулировать штифты, прежде чем вытягивать их, чтобы высвободить устройство из клетки. Иногда клетка может быть закреплена по-разному, поэтому убедитесь, что вы оценили ситуацию, прежде чем пытаться извлечь ее грубой силой. Отключение OEM Stereo Не торопитесь и наберитесь терпения, потому что стиль подключения будет разным. Соединения Quadlocks являются более современным предпочтением, но не удивляйтесь, если найдете альтернативу. Несмотря на это, требуется тот же процесс: найдите защелку, которая фиксирует ремень безопасности, и после нажатия она должна освободить устройство. Если это четырехъядерный замок, вам нужно будет опустить фиксирующий рычаг, чтобы удалить соединение. Имейте в виду, что удаление OEM может отключить предупреждающие сигналы. Для сохранения этой функции потребуется правильный адаптер. Визуальные учащиеся нажмите здесь. Станция подготовки Адаптер . Убедитесь, что у вас есть стандартное соединение ISO или адаптер, который можно прикрепить к автомобильному ремню, чтобы получить универсальное приспособление ISO. Соединения – Хорошо изолированные и надежные соединения предотвратят короткое замыкание. Двумя наиболее распространенными типами являются пайка и обжим. Обжим: Для большинства это самый простой и быстрый метод. Пока у вас есть правильный размер обжима для провода, а также правильный стиль (пуля / лопата / торец и т. д.), это простая операция. Визуальные учащиеся нажмите здесь. Пайка: Для более продвинутых профессионалов пайка технически сложнее, но максимально увеличивает ток. Визуальные учащиеся нажмите здесь. Знание подключений Важно понимать, как работает ваше устройство, чтобы быть уверенным в правильности установки. жизней: Для большинства современных стереосистем требуется два провода под напряжением. Один постоянный для сохранения памяти и один переключаемый (ACC), чтобы автомобиль мог включаться интуитивно. Молотый (черный): Это не сорт кофе; это самая важная связь из всех! Без него агрегат работать не будет. Постоянный (желтый): Это провод, который сохраняет память для предварительно настроенных радиостанций и т.п. при выключенном зажигании. Переключенный (красный): Обычно его называют ACC, он обычно находится рядом с черным проводом, но некоторые автомобили работают с обратными настройками, требуя, чтобы красный и желтый поменялись местами. Если вы все еще не уверены, используйте мультиметр для проверки проводов. Желтым проводом должен быть желтый провод с постоянным напряжением 12 В. Затем подключите питание ACC, чтобы получить красный провод. Процесс ликвидации должен сделать все остальное. Вспомогательные функции Это дополнительные провода, которые активируют некоторые другие функции вашего устройства Xtrons. Тормозной провод: Этот провод должен быть подключен к ручному тормозу. Это означает, что вы можете смотреть DVD или телевизор только при включенном ручном тормозе. Конечно, это мера безопасности. Вы можете подключить его к заземляющему проводу, чтобы включить просмотр в любое время. Переключатель заднего хода: Он предназначен для подключения камеры заднего вида и, вероятно, будет помечен как «CAM, BACK или REVERSE» — для него требуется питание 12 В (часто берется от фар), чтобы, когда автомобиль движется задним ходом, он сообщал стерео, чтобы переключиться на обратный экран.

No related posts.
