Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Содержание

Шаровая опора автомобиля, замена шаровой на ВАЗ. Замена шаровой опоры. Как заменить шаровую опору на ВАЗ.

Подвеска является одним из самых важных узлов транспортного средства. За ее состоянием необходимо постоянно следить, потому что поломка даже самого маленького элемента подвески способна стать огромной проблемой. Именно шаровая опора является одной из небольших, но крайне необходимых деталей подвески. Как и все элементы транспортного средства, иногда она нуждается в замене. Несомненно, вы можете прибегнуть к помощи профессионалов и произвести замену шаровых опор на СТО. Однако, данное мероприятие вполне выполнимо и в условиях гаража, для чего автовладельцу понадобится немного времени, терпения и специальный съемник для шаровых опор.

Содержание

  • Шаровые опоры где находятся в автомобиле
    • назначение шаровой опоры автомобиля
  • Причины поломки шаровых опор
  • Самостоятельная диагностика шаровой опоры
  • Ремонт шаровых опор автомобиля
    • замена нижней и верхней шаровой опоры
  • Полезные советы

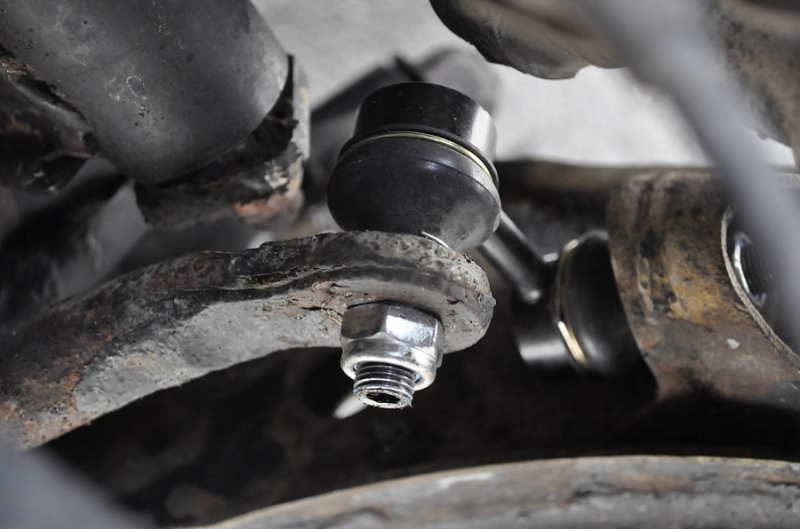

Шаровые опоры где находятся в автомобиле

Шаровой опорой называют очень важный элемент транспортного средства, который входит в конструкцию подвески.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Он соединяет рычаг подвески и ступицу управляемого колеса.

Главной задачей шаровой опоры является обеспечение возможности поворота ступицы с первичным горизонтальным положением колеса при вертикальном перемещении.

Изначально шаровые опоры монтировали лишь на переднеприводные автомобили, благодаря чему колеса поворачивались вокруг вертикали. Однако с момента создания шаровой опоры многое в ее конструкции изменилось.

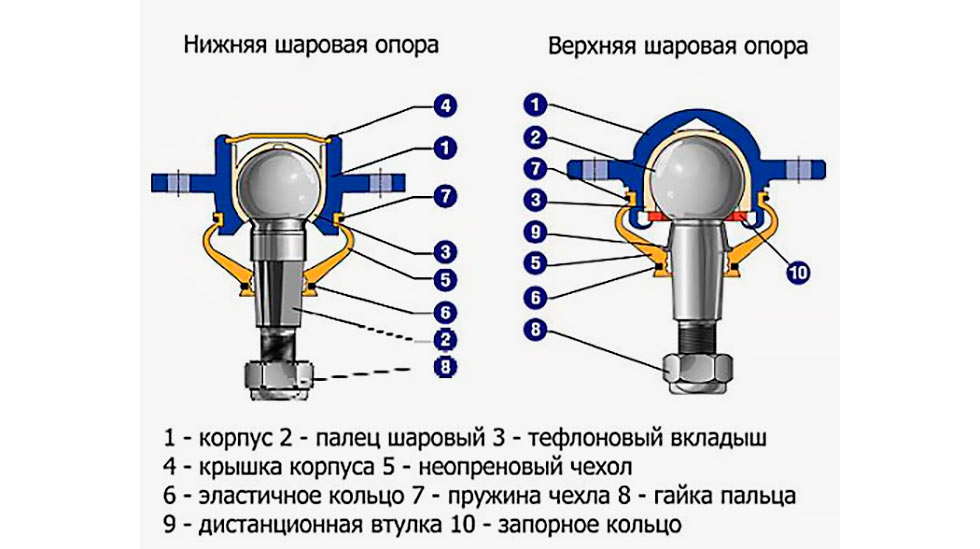

Шаровая опора сделана в виде конусовидной формы со сферическим либо грибообразным наконечником, который может вращаться и сразу раскачиваться в корпусе опоры на углы. Корпус крепится болтами или запрессовывается к рычагу.

В современных узлах, как правило, применяется неразборная конструкция, где корпус завальцовывается после установки пальца. Пластиковые либо другие вкладыши помещаются между пальцем и корпусом. Работают они подобно подшипнику скольжения и способны обеспечить вращение с незначительным усилием. Для отечественных автомобилей используются другие шаровые опоры, которые называют разборными.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Люфты в них устраняют при помощи подтяжки крышки.

Как правило, все компоненты шаровой опоры созданы из стали. Для снижения трения между соприкасаемыми поверхностями, поверхность сферического углубления покрывают полимерами, к примеру, пластмассой. Однако существуют шаровые опоры, в которых полимерное покрытие отсутствует (как правило в отечественном транспорте).

назначение шаровой опоры автомобиля

Шаровая опора обеспечивает надежное и жесткое крепление, сохраняя, при этом, ограниченную подвижность рычагов касательно колесной ступицы. Когда водитель двигается на автомобиле, у передних колес две функции — обеспечивать движение транспортного средства по дороге и обеспечивать возможность маневрирования (повороты вправо, влево). Чтобы правильно двигаться и маневрировать, колеса должны правильно располагаться относительно дороги, то есть, свободно катиться вперед и назад, ровно стоять, легко управляться при помощи руля, а также, прочно крепится к оси.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Для удовлетворения данных требований была разработана подвеска, в которой ступицу управляемого колеса и рычаги подвески соединяют шаровые опоры.

В конструкцию многорычажной передней подвески входит две шаровые опоры — нижняя и верхняя — с каждой стороны транспортного средства ( всего четыре, однако бывает еще шесть и восемь).

Причины поломки шаровых опор

В процессе эксплуатации шаровые опоры подвержены очень серьезным нагрузкам. Зависимо от конструкции подвески и места их установки, опоры выдерживают постоянные удары при движении по неровной дороге, а также, несут на себе огромную часть всей массы транспортного средства. Основной причиной в нарушении корректной работы шаровой опоры является износ соприкасающихся поверхностей, который способен привести к увеличенному зазору в расстоянии от корпуса к пальцу. Как итог — палец и вращается, и болтается в корпусе.

Если износ чрезмерно сильный, даже не большие нагрузки на опору способны привести к выходу пальца из корпуса.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Как результат — опора может не удержать колесо, и транспортное средство попросту рушится на асфальт.

Основными признаками износа шаровых опор являются:

  1. Неравномерный износ шин на колесах.
  2. В результате того, что виляют передние колеса, транспортное средство неустойчиво перемещается по
    прямой траектории.
  3. Если увеличено усилие на руль, а при его повороте слышно скрип спереди автомобиля.
  4. При езде на малой скорости по неровной дорожной поверхности слышно стук.

Увеличение зазора появляется в результате следующих факторов:

  1. В шарнире отсутствует смазка (если ее наличие необходимо).
  2. Если разрывается пыльник или защитный чехол, из-за чего вода и грязь попадает в зазор, что существенно усиливает коррозию, а также абразивный износ.
  3. При увеличении динамических нагрузок при быстром движении по неровному дорожному покрытию.
  4. Естественный износ с устаревшими материалами.

Самостоятельная диагностика шаровой опоры

Чтобы узнать, в каком состоянии находится шаровая опора необходимо:

  1. Вариант первый.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Поднимите колесо с помощью домкрата. Далее схватите его обеими руками за низ и верх, а затем как можно сильнее пошатайте его, чтобы почувствовать, есть ли люфт либо выработка в соединениях.
  2. Вариант второй. Данный метод является более точным. Возьмите монтировку или кусок толстой проволоки и залезьте под транспортное средство. Затем установите прут посередине нижнего рычага и края опоры, после чего оттяните вверх. Существенный ход монтировки либо прута будет свидетельствовать о наличии люфта.
  3. Вариант третий. Если предыдущие варианты вам не помогли либо не подошли, сделайте следующее. Полностью снимите шаровую опору и внимательно осмотрите, нет ли на ней повреждений и дефектов. Далее зажмите опору в тисках, а затем проверьте ридиальный и осевой люфт шарового пальца. Если он (палец) перемещается без усилий, это явный признак неисправности, при котором необходимо заменить шаровую опору. Этот метод наиболее точный из всех описанных, однако и наиболее трудоемкий. Специалисты рекомендуют использовать именно его.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Ремонт шаровых опор автомобиля

Существует ряд способов ремонта шаровой опоры. Для большинства иномарок замена опоры с рычагом является недешевым удовольствием, потому что стоит этот рычаг немало. Также существуют автомобили с многорычажными подвесками. Стоимость работ для нижнего рычага довольно высокая, а для верхнего — вдвое больше. Поэтому большинство автовладельцев предпочитает ремонт шаровой опоры, нежели замену, так как стоит он в два раза дешевле. Помимо этого, отремонтированная шаровая опора становится более износоустойчивой и, как правило, имеет больший ресурс выработки, нежели новая опора.

Для восстановления шаровых опор используют следующие технологии:

  1. Наиболее простая — переделка шаровой опоры в разборную, полирование пальца и смена пластиковых вкладышей.
  2. Более трудоемкая — под давлением корпус заполняется жидким полимером. Затем данный полимер застывает в зазорах. Запрессованные опоры извлекают и меняют новыми, не оригинальными шаровыми опорами.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

замена нижней и верхней шаровой опоры

Процесс замены нижней и верхней опоры не имеет никаких отличий. Из инструмента вам будут нужны:

  1. Лом или монтировка.
  2. Домкрат.
  3. Балонный ключ.
  4. Специальный съемник шаровых опор.
  5. Накидные ключи «17» и «19».

При замене шаровой опоры сначала необходимо смазать новую опору литолом, для чего следует снять пыльник и нанести на палец оптимальное количество смазки. После этого одеваем пыльник обратно.

  1. Срываем крепежные болты еще до того, как автомашина будет поддомкрачена, однако не нужно откручивать их полностью.
  2. Поднимаем при помощи домкрата транспортное средство и снимаем колесо.
  3. Далее откручиваем гайку шарового пальца и болты крепления поворотного кулака, которые крепят его к опоре.
  4. Затем с помощью съемника распрессовываем палец.
  5. Для проведения последующих работ вам понадобится помощник. Ему необходимо отжать нижний рычаг при помощи лома либо монтировки, после чего вынуть старую опору.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам
  6. Далее прикручиваем новую шаровую опору к поворотному кулаку. Задача помощника — аккуратно и медленно отпустить рычаг, направляя в проушину палец.
  7. Затем осталось закрутить гайку шарового пальца и замену шаровой опоры можно считать завершенной.

Полезные советы

Срок службы опоры, зачастую, зависит от массы факторов и в среднем составляет от 15 до 120 тыс. километров. Жизнь шаровой опоры способна сократить даже минимальная трещинка в пыльнике. Сквозь нее в шарнир может проникать вода, песок и грязь. Чтобы предотвратить поломку шаровой опоры, следует контролировать состояние резинового защитного чехла. Желательно делать это на эстакаде либо смотровой яме.

Чтобы шаровые опоры дольше прослужили, нужно осторожно ездить по разбитому дорожному покрытию и вовремя менять поврежденные пыльники. Не забывайте, что любые механизмы и узлы транспортного средства требуют регулярного ухода и ремонта. Больше информации о замене шаровых опорах вы можете узнать из данного видео.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Замена шаровой опоры на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Шаровая опора – их в автомобиле семейства «Самара» находится около двух штук, одна из которых располагается в левой передней части автомобиля, а вторая находится в правой части так же возле колеса автомобиля. Шаровые опоры, как их ещё принято назвать просто «Шаровые», со временем изнашиваются и поэтому подлежат замене. На самом деле в отечественных автомобилях замена шаровых опор дело очень частое, потому как из-за наших дорог на них постоянно идёт очень большая нагрузка и в связи с этим они очень ломаются.

Некоторые люди в последнее время стали приписывать шаровые опоры к расходным материалам, наподобие таких как воздушный и различного рода другие фильтра, поэтому если вы купили автомобиль только лишь недавно, вам скорее всего (Зависит от стиля езды, а так же местности) придётся очень часто менять шаровые опоры, поэтому советуем вам ознакомится с данной инструкцией по замене.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Примечание!
Для замены шаровой опоры, вам нужно будет запастись: Специальным съемником с которым вы можете ознакомиться в конце статьи в рубрике «Для новичков!» (Но если съемника нет, то можно снять шаровую и без него, все тонкости снятия шаровой без съемника читайте чуть ниже в этой же инструкции).

А так же вам нужно будет взять с собой: Лом, ещё домкрат для того чтобы поднять машину, а так же основной набор гаечных ключей и молоток на тот случай если у вас нет специального съемника. Ещё возможно вам понадобится консистентная смазка, поэтому если она у вас лежит в гараже, то на всякий случай её тоже возьмите.

На ваше усмотрение вы так же можете взять с собой: Башмаки чтобы их подложить под задние колёса автомобиля, для того чтобы машина не укатилась при замене!

Краткое содержание:

  • Замена шаровой
  • Дополнительный видео-ролик

Где находится шаровая опора?
Как уже говорилось ранее, шаровых в передне-приводных автомобилях «Самарского» семейства всего две, а располагаются они рядом с передними колёсами, более подробно об местонахождении одной опоры из двух, смотрите на фото ниже:

Когда нужно менять шаровую опору?
В основном при сильном износе опоры, первое где она себя начинает выдавать так это:

  1. При наезде на кочку, во время которого может будет слышаться отчётливый глухой стук либо в левой части машины, либо в правой.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам
  2. А так же после износа опоры, при повороте рулевого колёса вам придётся прилагать больше усилий чтобы пустить машину в поворот и чтобы выйти из него, при этом изношенная шаровая может выдавать себя скрипом.
  3. Ещё как правило при изношенной опоре, автомобиль при езде по абсолютно ровной дороги может вилять и тем самым неустойчиво держаться при езде, что опять же говорит об изношенной или же изношенных шаровых опорах.
  4. И в завершение подчеркнём один факт из жизни, при износе шаровой опоры переднее колесо автомобиля может стоять не так как нужно должным образом, а именно он может быть чуть наклонен в сторону и т.д. В связи с этим при постоянной езде, покрышки у автомобиля будут стираться неравномерно и гораздо быстрее.

Примечание!
В начале если поднимите ручник вверх и если вы взяли с собой башмаки, тогда подложите их по задние колёса!

Снятие:
1) Для начала поднимите с помощью домкрата, нужную для вас сторону, на которой  вы будете производить замену шаровой опоры, и после чего снимите колесо с автомобиля.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам (О том как поднять автомобиль с помощью домкрата и снять с него колесо, см. в статье «Замена колеса на ВАЗ»)

2) Следом полностью отверните нижнюю гайку, которая крепит шаровую опору к рычагу.

3) После чего установите специальный съемник как показано на рисунке, а после чего при помощи гаечного ключа затягивайте болт съемника до того, пока палец шаровой опоры не выйдет из рычага.

4) Затем отверните оба болта, которые крепят шаровую опору к поворотному кулаку.

Примечание!
На фото к сожалению второго болта не видно но приблизительное его местонахождение так же указано стрелкой!

5) Далее с помощью лома, отожмите нижний рычаг вниз, и после чего снимите шаровую опору с машины.

Установка:
1) Прежде чем приступить к установке новой шаровой опоры, проверьте на работоспособность старую и новую шаровую опору, потому что она может оказаться как не работоспособной (Это относится к новой опоре), а так же может быть полностью исправна (Это относится к старой опоре), для этого:

1.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Возьмитесь за палец шаровой опоры рукой, и после чего покачайте его в разные стороны тем самым ощутив присутствие или же отсутствие люфта.

Примечание!
У пальца люфт практически должен отсутствовать и при исправной шаровой опоре, от усилия руки как правило вы палец сдвинуть не сможете, поэтому покачайте палец и возможно у него будет лишь небольшой люфт около 0.7 мм (Это нормально), но если окажется что люфт превышает 0.7 мм, то в таком случае замените шаровую опору на новую!

2. Ещё один маленький нюанс связанный с шаровой опорой, после снятия опоры посмотрите резиновый чехол который присутствует на самой опоре, в том случае если он порван, тогда снимите его с опоры а после чего из того места на опоре удалите верхний слой грязной смазки, и по возможности нанесите новую консистентную смазку и в связи с этим вы можете просто купить новый резиновый чехол и одёть его на старую опору и пользоваться ей дальше.

Примечание!
Но если окажется что грязь попала во внутрь шарового шарнира и тем самым её невозможно убрать, то в таком случае замените шаровую опору на новую!

3.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам После чего учтите одну важную деталь, на опоре а именно на её пальце должна находится распорная втулка, поэтому если она у вас снята то обязательно оденьте её иначе опора должным образом работать не будет.

4. Теперь возьмите в руки резиновый чехол и заложите в него на половину его же объёма консистентную смазку.

Примечание!
Перед тем как приступить к установке резинового чехла, на то место на опоре на которое будет устанавливаться этот чехол, рекомендуется нанести герметик!

2) И в завершение установите новую шаровую или же отремонтированную старую, в обратном порядке снятию.

Примечание!
Когда будете устанавливать опору, старайтесь не повредить его защитный чехол а если повредите, то в таком случае сразу же замените его на новый. После того как шаровая будет установлена, затяните все гайки туго, но не до упора. После этого качните пару раз автомобиль и вот только после этого затяните все гайки! (Нижнюю гайку опоры нужно закручивать моментом 80-96 Нм «8,0-9,6 кгс-м», а два болта которые крепят опору к рычагу нужно закручивать моментом -50-63 Нм «5,0-6,3 кгс-м»)

Как снять шаровую опору без специального ключа?

1) Для начала немного ослабьте нижнюю гайку крепления шаровой опоры, к рычагу.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Примечание!
Полностью нижнюю гайку шаровой опоры, отворачивать не нужно!

2) После чего с помощью монтировки отожмите передний рычаг, и в это же время нанося легкие удары молотком по рычагу, дождитесь того когда сам рычаг упадёт вниз тем самым он упрётся в нижнюю гайку шаровой.

3) После того как рычаг упадёт на гайку, полностью отверните нижнюю гайку и после чего переберитесь к отворачиванию двух основных гаек крепления шаровой опоры, и тем самым так же отверните их.

Примечание!
Второй гайки на вышеприведенном фото вы к сожалению не увидите, так как ракурс так выбран, но приблизительное её местонахождение всё же указано стрелкой!

4) И в завершение монтажной лопатой отожмите нижний рычаг вниз и вследствие чего снимите изношенную опору.

Важно!
После замены шаровой опоры, проверьте через 100 км пробега затяжку всех болтов которые крепят шаровую опору, а так же проверьте затяжку нижней гайки шаровой опоры к рычагу, по необходимости затяните все болты и нижнюю гайку крепления опоры до нужного момента!

Для новичков!
Вопрос: Как выглядит специальный съемник шаровой опоры?
Ответ:

Дополнительный видео-ролик:
Не все могут понять принцип замены той или иной детали в автомобиле, лишь прочитав статью, поэтому чтобы вам было более понятнее, то в таком случае просмотрите видео-ролик в котором всё подробно показывается:

Примечание!
Принцип замены шаровой опоры, в видео-ролике показан на примере автомобиля «ВАЗ 2110», но и по такой же схеме устроены автомобили «Самарского» семейства, поэтому шаровые на этих автомобилях заменяются одинаково!

Как заменить запрессованную шаровую опору

Рулевое управление и подвеска Как Техники 5 мин чтения

Подозреваете неисправность шарового шарнира? Тогда вы хорошо послужите своему клиенту, предприняв упреждающие меры по ремонту такой критически важной для безопасности детали. Замена шаровой опоры не будет одинаковым процессом для каждого автомобиля, тем более что существует несколько разные виды шаровых опор. В видео ниже мы рассмотрим, как заменить запрессованную шаровую опору. В частности, мы рассматриваем Honda Civic, которую Delphi Technologies покрывает нашей деталью TC129.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам 9.

Мы также объясним весь процесс под видео.



Видеопроигрыватель YouTube



Как определить, что у автомобиля моего клиента неисправна шаровая опора?

Мы рекомендуем провести тщательную проверку перед выравниванием. Некоторые распространенные признаки включают:

  • Необычные шумы
  • Нестабильность
  • Проблемы с обращением.
На что следует обращать внимание при осмотре шарового шарнира?

Имейте в виду, что целостность резинового чехла является ключевым фактором. Распространенная проблема заключается в том, что пыльник треснет, смазка вытечет, что вызовет проблемы. Как правило, при осмотре шарового шарнира мы обращаем внимание на движение, выходящее за рамки спецификаций производителя.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам но с несмазываемыми соединениями с низким коэффициентом трения вам следует искать заедание в суставах, которые не показывают движения.

Какие инструменты потребуются для замены запрессованного шарового шарнира?
  • Комплект для прессования шаровых шарниров (включая С-образный зажим и адаптеры)
  • Торцевые, храповые, динамометрические и удлинительные ключи
  • Пневмоинструменты для торцевых головок
  • Сепаратор шаровых шарниров (также известный как вилка для травления)
  • Носик иглы плоскогубцы
  • Отвертки
  • Шиномонтажный станок
  • Бокорезы
  • Осевой пресс
  • Молоток
  • Магазинные полотенца
  • Антикоррозионное средство
Действия по замене запрессованного шарового шарнира

Убедитесь, что вы следуете рекомендациям производителя по установке, спецификациям крутящего момента и TSB, где это применимо.

Снятие шарового шарнира
  1. С помощью бокорезов удалите шплинт, удерживающий крепежную гайку.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам
  2. С помощью торцевого ключа снимите крепежную гайку.
  3. С помощью торцевого ключа снимите гайку оси.
  4. Протолкните ось обратно и ослабьте узел поворотного кулака, перемещая его, чтобы получить доступ к шаровому шарниру.
  5. Отделите шаровой шарнир от нижнего рычага с помощью сепаратора шарового шарнира. Вы можете управлять инструментом с помощью торцевого ключа, используя головку соответствующего размера. Вы услышите четкий четкий щелчок, когда шпилька выскочит из нижней части. рычаг управления.
  6. Протолкните полуось обратно через ступицу в сборе. Возможно, вам придется использовать пресс для оси и торцевой ключ, чтобы начать работу, потому что часто ось может со временем пересохнуть или застрять. Убедитесь, что вы можете свободно поворачивать полуось и поддерживать ее (возможно, с помощью куска дерева или инструмента). Это освобождает нижний шаровой шарнир.
  7. Протолкните наружный ШРУС обратно через узел ступицы, чтобы ослабить его, но следите за тем, чтобы внутренний ШРУС не вытягивался из коробки передач.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Вам нужно только снять поворотный кулак и сборку.
  8. Снимите осевой пресс с помощью торцевого ключа.
  9. Снимите поворотный кулак и стойку в сборе, чтобы пресс мог получить доступ к шаровому шарниру.
  10. Снимите резиновый чехол, сбив его молотком и отверткой. Новый шаровой шарнир поставляется с новым пыльником, поэтому вам не нужно беспокоиться о защите старого. Очистите открытую шпильку шарового шарнира магазинной ветошью.
  11. Настройте пресс для шаровых шарниров. Адаптеры, которые вам понадобятся, зависят от автомобиля. Верхний и нижний конусы стыкуются сверху и снизу шарового шарнира.
  12. Запустите пресс внутрь, чтобы выпрессовать старый шаровой шарнир с помощью торцового ключа и пресса для шарового шарнира.
  13. Снимите верхние и нижние аксессуары и снимите старый шаровой шарнир. Если он выходит чисто с помощью пресса, просто дважды проверьте, чтобы на поворотном кулаке не было краев, о которых нужно беспокоиться, и нет скрытых повреждений.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Установите инструмент для сепаратора шаровых шарниров.

Снимите гайку оси.

Установите верхний переходник на шаровой шарнир.

Установите нижний переходник на шаровой шарнир.

Замена шарового шарнира
  1. Рекомендуется всегда проверять рядом новые и старые компоненты, чтобы убедиться, что ваша новая деталь соответствует той, что выходит из строя. Снимите новую стопорную гайку и пластиковую транспортировочную крышку.
  2. Вставьте новую шаровую опору в поворотный кулак и убедитесь, что она выровнена.
  3. Переходники для установки шарового шарнира отличаются от тех, которые вы использовали для снятия старого. Небольшой адаптер специальной конструкции плотно прилегает к верхней части шарового шарнира. Установите его и поместите пресс поверх верхнего адаптера.
  4. Нижний переходник надевается на большой винт шарового шарнира под шаровым шарниром, оставляя место для шпильки и резьбы, чтобы они не были повреждены в процессе установки.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам
  5. Убедитесь, что все ровно и правильно по отношению к суставу, и поднимите пресс, чтобы затянуть его вручную. Очень важно вдавить сустав ровно и под прямым углом, с центрированием и совмещением сустава с суставом. Покачивайте при затягивании, чтобы убедиться, что все остается прямо.
  6. Убедившись, что у вас есть зазор и все надежно и надежно, используйте торцевой ключ, чтобы закончить запрессовку шарового шарнира с помощью пресса.
  7. После того, как верхняя сопрягаемая поверхность шарнира надежно соединится с шарниром, можно снять пресс. Убедитесь, что резиновый чехол не надрезан и не прикасался к нему, а резьба остается целой и неповрежденной. Убедитесь, что шаровой шарнир полностью опущен.
  8.  Начните вставлять полуось обратно в подшипник колеса. Нанесите немного проникающего средства для ржавчины, чтобы помочь ему правильно войти. Совместите шлицы со ступицей.
  9. Закрепите поворотный кулак и новую шпильку шарового шарнира на нижнем рычаге подвески.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Убедитесь, что ось проходит правильно и начинает высовываться наружу из узла ступицы.
  10. Добавьте стопорную гайку и затяните торцевым ключом.
  11. Добавьте шплинт.
  12. Установите на место гайку оси и затяните ее согласно спецификациям производителя. Если это не полностью, вы можете схватиться за внешний ШРУС, чтобы помочь вам.
  13. Наконец-то можно безопасно опустить автомобиль на землю. Завершите работу, взяв транспортное средство, чтобы получить выравнивание.

Теперь вы сделали это! Безопасная и успешная замена шарового шарнира с запрессовкой.

Смотать пресс. Шарнир освобожден от сустава.
Пресс для шаровых шарниров. Снова закрепите шпильку шарового шарнира на поперечном рычаге.



Нужен ли удерживающий зажим?

Для этого устройства TC1299 нет необходимости в удерживающем зажиме (или стопорном кольце). В оригинальном блоке не было фиксирующего зажима, а конструкция Delphi Technologies OE точно такая же, поэтому зажим не нужен.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Новая деталь поставляется со шплинтом и гайкой для полной установки.

Сколько раз можно заменить шаровую опору на одном и том же автомобиле?

Следуйте рекомендациям производителя. Для этой детали, TC1299, возможна только одна возможность замены на OE. Если шарнир необходимо заменить снова, OE рекомендует приобрести новый поворотный кулак и шаровой шарнир и заменить оба.

Несколько советов по безопасности:
  • Важно использовать правильный пресс для шаровых шарниров. В прошлом шаровые шарниры можно было штамповать или выбивать молотком, но это уже не лучшая практика.
  • Убедитесь, что у вас есть место для работы. Для пресса шарового шарнира требуется определенное пространство, поэтому предпочтительнее использовать подъемник. Если вы работаете на земле с осевыми подставками, убедитесь, что у вас достаточно свободного пространства на земле.

Указанная форма больше не существует или в настоящее время не опубликована.

Ресурсы и продукты, связанные со статьями

Решения по техническому обслуживанию Рулевое управление и подвеска

Резинометаллические детали

Разработанная для снижения вибраций и корпусного шума, резинометаллические детали играют важную роль в настройке рулевого управления и подвески современных автомобилей.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Благодаря хорошим демпфирующим свойствам и отличной несущей способности, резинометаллические компоненты Delphi поглощают нежелательные вибрации и звуки, обеспечивая комфортную и бесшумную езду, а также повышая устойчивость и безопасность автомобиля.

Решения по техническому обслуживанию Рулевое управление и подвеска

Рычаги управления

Обратитесь в Delphi Technologies за рулевым управлением и подвеской. Наши рычаги управления и рычаги управления гусеницами — это настоящее дело. Как критический элемент конструкции автомобиля и неотъемлемая часть системы подвески, вы должны выбрать оригинальное качество. рычаг управления. Вот почему вы можете обратиться в Delphi Technologies за надежными деталями рулевого управления и подвески. Почему вы должны доверять Delphi Technologies в отношении рычагов управления? Наши рычаги управления проходят 100% проверку на обнаружение трещин и ультразвуковую дефектоскопию, чтобы гарантировать, что материалы соответствуют спецификациям оригинального оборудования.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Роботизированная сварка обеспечивает стабильную производительность и качество. На каждую деталь наносится антикоррозийная защита. Мы проверяем наши детали в экстремальных условиях, со всех сторон, на предмет надежной работы при температурах ниже -40°F и выше 248°F.

Решения по техническому обслуживанию Рулевое управление и подвеска

Шаровые шарниры

Если вы слышите шум из своей машины, надеясь, что это может быть из машины рядом с вами, вам может потребоваться замена шаровой опоры оригинального качества. Delphi Technologies может предоставить вам плавное, надежное и высококачественное исправление, которое вам нужно.

Рулевое управление и подвеска

Комплекты рулевого управления

Выполните полную работу. В новые комплекты рулевого управления и подвески Delphi Technologies входят все детали и оборудование, необходимые для качественного выполнения работы с первого раза.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Рулевое управление и подвеска

Ссылки на панель Sway

Звенья стабилизатора Delphi Technologies прочны и стабильны. Они проходят строгие испытания на усталость для предотвращения преждевременного выхода из строя, при этом на каждую деталь наносится антикоррозионная защита. Благодаря первоклассному резиновому чехлу и высокоэффективной смазке они снова и снова обеспечивают безопасную и комфортную езду.

Посетите наш центр контактов, чтобы найти ряд типов запросов, которые помогут вам найти именно ту поддержку, которую вы ищете.

Свяжитесь сегодня

Сколько стоит замена шаровых шарниров

Изображение шаровых шарниров на Land Rover Defender 2023 года, сделанное Джоном Горхэмом

Если ваш механик только что сказал вам, что вашему автомобилю, грузовику или внедорожнику нужны шаровые шарниры, постарайтесь не паниковать.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Это относительно простая работа, которую может выполнить любой квалифицированный механик. Цена на шаровые шарниры на обычных автомобилях также не является ударом по бюджету.

Что такое шаровые шарниры?

Шаровые шарниры являются частью передней подвески вашего автомобиля и рулевого механизма. В большинстве автомобилей есть как верхние, так и нижние шаровые опоры. Шаровой шарнир имеет широкий диапазон движений. Это шарик внутри гнезда, позволяющий другим частям автомобиля двигаться в разных направлениях. Шаровые шарниры являются интерфейсом между поворотным кулаком автомобиля и верхними и нижними рычагами подвески. В двух словах, они помогают колесам двигаться при повороте руля, повороте или при наезде на неровность.

Зачем мне новые шаровые опоры?

Если вы живете в штате, где проводится ежегодная проверка безопасности, как это происходит в штате Массачусетс, где проживает Car Talk, шаровые шарниры, скорее всего, являются частью проверки. Инспектирующий механик поднимет переднюю часть автомобиля с каждой стороны и с помощью монтировки проверит, как ведет себя каждая из передних шин при нагрузке небольшим крутящим моментом.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Если шаровые шарниры имеют чрезмерный люфт, их необходимо заменить.

Шаровые шарниры скрепляют переднюю подвеску и механизмы рулевого управления таким образом, что это может быть опасно, если шаровой шарнир выйдет из строя. Обычно шаровые опоры заменяются полностью с обеих сторон, а не только с одной.

Существует несколько причин выхода из строя шаровых шарниров. Первая — это поврежденный резиновый чехол. Дальше износ. Наконец, какой-то дефект или повреждение. Шаровые шарниры не подлежат ремонту, и они рассчитаны на срок службы на 15 минут дольше, чем гарантийный срок вашего автомобиля. Извините нас; мы хотели ввести «жизнь автомобиля».

Признаки неисправности шаровых шарниров

Автомобиль, который начинает вести себя иначе, чем когда он был новым, всегда должен подвергаться осмотру. Однако большинство владельцев не обнаруживают неисправность шарового шарнира таким образом. Шаровые опоры изнашиваются медленно, и со временем во время вождения вы перестаете реагировать на изменения.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Также может быть шум из-за плохого изношенного шарового шарнира, но подвески издают так много странных звуков, что нет характерного «плохого звука шарового шарнира», как, скажем, в случае рычащего ступичного подшипника или визжащего аксессуара. пояс.

Когда вы отправляете свой автомобиль на техническое обслуживание, и механик выполняет «проверки безопасности», за которые они берут плату, шаровые шарниры часто проверяются в первую очередь. Чрезмерный люфт или заедание в шаровом шарнире обнаружить несложно. Также механик может визуально осмотреть резиновый чехол вокруг шаровой опоры. Этот пыльник удерживает смазку, благодаря которой шаровой шарнир работает плавно. Если он скомпрометирован, вам, вероятно, потребуется замена шарового шарнира.

Сколько стоит замена шаровых опор?

Для большинства популярных автомобилей приблизительная стоимость замены шаровой опоры составляет от 250 до 500 долларов США за одну замененную шаровую опору. Если у вас есть модный европейский автомобиль, планируйте платить больше.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Если у вас есть спортивный автомобиль, стоимость также, вероятно, будет немного выше. У электромобилей тоже есть шаровые шарниры, но в электрифицированных транспортных средствах нет ничего необычного, когда дело доходит до подвески. Выравнивание обычно стоит около 100 долларов.

Должен ли я делать все шаровые шарниры или только один?

Если у вас есть один поврежденный шаровой шарнир и три исправных, вам нужно заменить только один поврежденный. Однако, если шаровые шарниры изношены, вероятно, вам придется делать их парами. Помните, что обычно их четыре.

Нужна ли мне развал-схождение, если у меня заменены шаровые опоры?

Теоретически можно заменить шаровые опоры и не делать развал-схождение. Однако, поскольку шаровые шарниры играют роль в рулевом управлении и в том, как автомобиль катится по дороге, механик очень часто также выравнивает колеса автомобиля после замены шарового шарнира. Вы можете возражать против этого, но вы утверждаете, что знаете что-то, чего не знаете.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Вы действительно не знаете, нужно ли выравнивать машину. Проверка выравнивания занимает примерно столько же времени, сколько и выравнивание, поэтому это имеет смысл. Выравнивание обычно стоит около 100 долларов.

Могу ли я самостоятельно заменить шаровые шарниры?

Однажды я наблюдал, как друг менял шаровые опоры на изрядно потрепанной колотушке Fiat Spider. Он был жизнерадостным, дружелюбным парнем. Во время замены шарового шарнира он использовал все ругательства, которые я когда-либо слышал, а также несколько, я думаю, из древнего языка викингов, которые пришли к нему спонтанно. Он бросил гаечные ключи. Он проклинал государство за то, что заставило его поменять их, чтобы получить наклейку, машину, шаровые опоры в целом, меня и всех, кто проходил мимо с тех пор, как он выполнял эту работу на улице Большого Бостона. В конце концов, он победил. Так что теоретически все возможно.

Не пытайтесь самостоятельно менять шаровые опоры. По шкале от одного до пяти, где 5 — это полная разборка двигателя и 1 — замена салонного фильтра вашего автомобиля, замена шаровой опоры — это всего 2,5 с точки зрения сложности.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Тем не менее, безусловно, удобно иметь подъемник и пресс с шаровым шарниром, чтобы выполнить работу.

Могу ли я ездить на автомобиле, которому требуется замена шарового шарнира?

Если вы обнаружите, что вам нужны шаровые опоры, при ежегодном техосмотре автомобиля или во время другого обслуживания, вы должны немедленно заменить их. Вы можете ехать (осторожно) домой и в ремонтную мастерскую, если это необходимо, но не ждите. Если шаровая опора выйдет из строя, вы потеряете контроль над рулевым управлением автомобиля. Если шаровая опора вышла из строя, вы не сможете управлять автомобилем. Колесо будет находиться под странным углом к ​​остальной части автомобиля.

Кто может заменить мои шаровые опоры?

Дилерский центр с радостью выполнит эту работу, но, вероятно, будет брать за нее примерно на 40% больше, чем независимый магазин. Конечно, если ваш автомобиль находится на гарантии, дилер должен быть вашим единственным выбором.

В любой мастерской, где есть необходимые инструменты, можно заменить шаровые шарниры.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Мы предлагаем вашего местного доверенного механика, если механик также выполняет выравнивание. Если в вашем регионе есть сеть ремонтных мастерских, которой вы пользовались и которой доверяете, они, безусловно, справятся с этой задачей.

Подробнее о владении автомобилем читайте здесь.

Часто задаваемые вопросы

Сколько будет стоить замена шаровых опор на моем автомобиле?

Средняя стоимость замены шарового шарнира (единственного) составляет от 250 до 500 долларов. Выравнивание также обычно является частью работы, и это будет стоить около 100 долларов. Однако, если шаровые опоры изношены, а не повреждены, то вам, скорее всего, понадобится пара. На большинстве автомобилей их четыре.

Что делает шаровой шарнир?

Шаровой шарнир — это шаровой шарнир, который позволяет механизмам рулевого управления и подвески работать вместе.

Как узнать, нужны ли мне шаровые опоры?

Как правило, вы узнаете, что вам нужны шаровые шарниры, когда механик осматривает автомобиль в поисках проблем с безопасностью.Шаровая опора где находится: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
