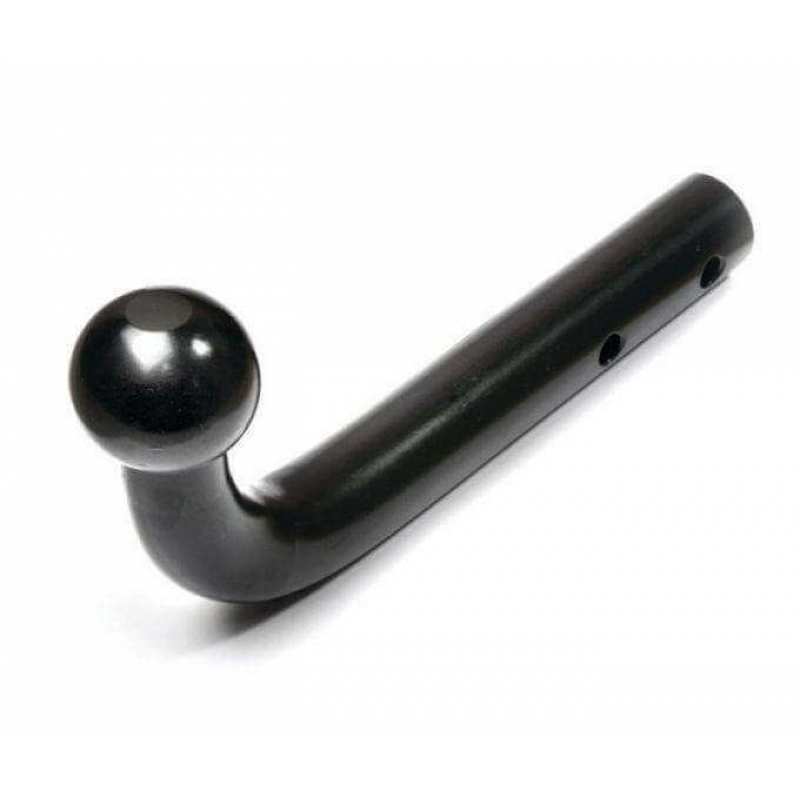

Шар фаркопа тип d: Фаркоп универсальный (шар+палец) тип D

Часто незнающие люди думают, что фаркоп, это простое устройство, которое подходит на любую машину. Со слов клиента можно слышать «- Что там того фаркопа? Шар, да и всё!». Это мнение ошибочно. Мало кто задумывается, к чему этот шар крепится? А если и знают, что есть лонжероны, к которым крепятся кронштейны, балка усиления, то не думают, какой расчёт производится для того, что бы фаркоп выдержал большие нагрузки, не повредив при этом кузов машины.

Для каждого автомобиля фаркоп индивидуален. Разные крепления, толщина металла, отверстия. Разработка фаркопа, это сложная операция. Снятие размеров, создание макета на компьютере, его тестирование и т.д.

Были случаи когда клиент просит фаркоп на «ОКА» который может выдержать нагрузку в 3.5 тонны. Такого фаркопа не существует. Нагрузка на ТСУ не может превышать разрешённого веса прицепа, указанного в тех. паспорте машины. При разработке фаркопа так же как и вес прицепа, учитывается и мощность двигателя. Попробуйте мотоциклом сдвинуть с места КАМАЗ!? Это практически не реально…

Так же в нагрузке на фаркоп большую роль играет сам шар. Есть множество видов шаров и каждый из них рассчитан на разную нагрузку. На нашем сайте вы можете наглядно увидеть разновидности их.

Шар именуемый, как « шар фаркопа типа А»- Рассчитан на нагрузку от 1000, до 1500 кг горизонтальной нагрузки и 75-100 кг. вертикальной. Диапазон этой нагрузки как раз зависит от веса машины, от мощности двигателя и от длины самого шара.

Шар именуемый, как « шар фаркопа типа FFC, GC»- это шар с двумя четырьмя отверстиями на планке.

• FC- это сварной шар, его максимальная нагрузка 750 кг горизонтального веса и 50 кг. вертикального.
• GC- это сварной шар, так же как и FC. Разница между ними, в том что планка крепления рассчитана на 4 болта (4 отверстия).
• F- Это кованный шар, его максимальная нагрузка 2000 кг. горизонтального веса и 150 кг. вертикального. Обычно такой шар используется на фаркопах для внедорожников.

Шар именуемый, как « шар фаркопа типа Н»- этот шар в основном используется для фаркопов на машины отечественного производства. В отличии от «шара типа А», он вваривается в основание фаркопа. Его нагрузка рассчитана до 900 кг. горизонтальной нагрузки на шар и 75 кг. вертикальной.

Шар именуемый, как « шар фаркопа типа АЕ»- это шар для американского фаркопа с двумя отверстиями. Максимальная нагрузка на данный шар 1500 кг. горизонтальной нагрузки и 75 кг. вертикальной.

Помимо перечисленных существует ещё множество разновидностей шаров фаркопов. Мы указали только самые распространённые шары используемые на нашем предприятии.

При покупке ТСУ смотрите на разрешённую нагрузку на фаркоп и старайтесь не превышать её и ваше прицепное устройство прослужит десятки лет.

Высота шара фаркопа от земли

Высота шара фаркопа от земли: какая должна быть правильная

Всем доброго времени суток! Вы наверняка согласитесь с тем, что на дороге самым главным является безопасность. Она зависит от множества деталей. Наивно полагать, что от аварий и ДТП спасает исключительно мастерство водителя.

Но есть множество мелочей, способных так или иначе повлиять на дорожную ситуацию. Одной из таких считается высота шара фаркопа от земли.

Есть ряд требований, которым обязательно должно соответствовать тягово-сцепное устройство. Это касается как его производства, так и процедуры установки фаркопа.

Потому предлагаю поговорить о том, как правильно монтировать ТСУ для легкового прицепа, соблюдая все нормы и технические рекомендации.

Простые цифры

Начнем с самого главного. Для легковых автомобилей правильная высота расположения тягово-сцепного устройства над землей составляет от 350 до 420 миллиметров. Именно в этом интервале следует устанавливать конструкцию.

Но в определенных ситуациях допускается увеличение максимального расстояния от дышла прицепа, соединенного с фаркопом, до земли на уровне 465 миллиметров.

Водители часто задают очень справедливый вопрос. Они не совсем могут понять, почему их Нива или УАЗ с завода не предусматривает конкретные цифры и значения. Это вполне логичный вопрос, на который есть более чем логичный ответ.

У каждого автомобилиста ситуация разная. Потому существует только допустимый интервал, в рамках которого допускается монтировать ТСУ, чтобы в дальнейшем иметь возможность зацепить жигулевский прицеп и поехать.

Не имеет значения, сделали ли вы фаркоп своими руками, либо купили у проверенного производителя. Требования остаются одинаковыми. Если вы хотите получить качество и гарантию безопасности, выбирайте проверенные и сертифицированные ТСУ. В этом случае лучше обратиться к следующим компаниям:

Показатель высоты может меняться, в зависимости от ситуации. Потому здесь важно придерживаться определенных рекомендаций.

Правила замеров расстояния

Представьте, что у вас машина загружена вещами, в салоне находятся пассажиры. Как считаете, измерять при таких условиях расстояние от земли то ТСУ правильно? Нет.

Чтобы точно удостовериться, что вы входите в указанные рамки, замеры следует осуществлять при соблюдении нескольких основных условий.

• Давление в шинах прицепа. Для этого нужно заглянуть в руководство по эксплуатации, либо на специальную табличку давлений, которую обычно производители размещают где-то на кузове. Там конкретно указывается, какое давление должно быть в колесах разного диаметра и при различных погодных условиях. Вот вам полезный материал на тему давления в шинах на авто;
• Положение прицепа. Вне зависимости от используемого типа прицепа, вам следует соединить его с фаркопом и выровнять по горизонтали. Если поверхность окажется неровной, замеры покажут некорректный результат;
• Нагрузка на прицеп. Измеряется расстояние до бампера, на уровне которого обычно монтируют тягово-сцепное устройство, от земли при максимальной или полной массе.

Вот и все. Если вы будете соблюдать эти 3 шага, тогда сможете убедиться, что установка выполнена правильно и никаких нарушений с вашей стороны нет.

Практика показывает, что заводы по производству прицепов и производители ТСУ строго придерживаются действующих норм и стандартов.

Несколько иначе обстоят дела с автомобилями, на которые устанавливается лифт-комплект, либо где предусмотрены изменения высоты подвески машины или самого прицепа. Здесь отмечается разбежность между расположением ТСУ и сцепной головкой стандартного типа.

Но их таких ситуаций есть достаточно простой выход. Производители предусмотрели подобные повороты событий. Потому они разработали сцепные головки, на которых регулируется высота. Водителю остается выставить нужное значение и соединить транспортные средства между собой.

Дополнительные рекомендации

Соблюдение правильного вертикального и горизонтального угла на замковых устройствах ТСУ играет ключевую роль в плане безопасности.

С вертикалью мы разобрались. Что касается горизонтального значения, то между шаром ТСУ и кузовом следует оставлять минимум 65 мм. Иначе ваш фаркоп будет упираться в бампер машины.

Перед каждой отправкой в длительную дорогу с фаркопом проверяйте уровень нагрузку на ТСУ. Предельные данные указывает производитель в технической документации. Обычно для легковых авто максимальная нагрузка составляет от 35 до 95 кг.

У меня все.

Всем спасибо за внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и ждите новых интересных материалов на нашем сайте!

Высота фаркопа над уровнем дороги.

Расстояние от центра шара тягово-сцепного устройства до поверхности земли должно составлять от 350 мм до 420 мм при замере с прицепом. Так предписывает действующий технический регламент и такой норматив – правило для производителей фаркопов и установщиков дополнительного оборудования. Максимально допустимая высота центра шара над землей 465 мм – без нагрузки в виде прицепа и с автомобилем без пассажиров и багажа.

Важно понимать, что данный параметр проверяется при прохождении технического осмотра, и не допускает отклонений в большую или меньшую сторону. Расстояние от центра шара до земли, меньшее, чем 350 мм, недопустимо по следующим причинам:

1. Автопоезд (даже если это легковой автомобиль с прицепом общей массой до 750 кг) будет касаться нижней частью крюка фаркопа при переезде железнодорожных переездов и перегибов дорожного полотна. Это недопустимая ситуация, так как приводит к вырыванию креплений каркаса фаркопа из днища или рамы автомобиля.
2. При высоте меньшей 350 мм не будет выполняться требование технического осмотра, когда страховочная цепь, будучи заведенной за крюк фаркопа петлей или сцепленной с ним в специальной проушине, не будет выполнять своих функций. Основное назначение страховочной цепи прицепа, при отрыве сцепной головки (которое может произойти по техническим причинам), не дать коснуться земли дышлом. Касание земли дышлом прицепа на скорости неминуемо приводит к опасному ДТП.

Превышение максимальной высоты 420 мм запрещено в связи с тем, что действующий порядок никак не регламентирует использование различных типов прицепов с конкретными автомобилями. Владельцы лифтованных внедорожников при дооборудовании обязаны опускать крюк с шаром фаркопа на требуемую высоту, даже если они используют специальный внедорожный прицеп с большим дорожным просветом и на колесах аналогичного автомобилю диаметра. Это требование введено именно для того, чтобы не допустить эксплуатацию автомобилей с высоким расположением фаркопа в составе автопоезда с обычным прицепом.

Почему важно соблюдать данную высоту на практике.

• Технический регламент, определяя пределы величины данного параметра, исходил из многообразия конструкций задних свесов легковых автомобилей с установленными тягово-сцепными устройствами и минимальных длин дышел и расстояний от шара до передней оси прицепа. Данный параметр, с инженерной точки зрения, наиболее оптимален для удовлетворения геометрических параметров проходимости автопоезда через неровности, съезды, искусственные препятствия в виде лежачих полицейских.
• Большинство производителей прицепов исходят при проектировании своих изделий именно из этой допустимой высоты шара. Даже специальные кронштейны, изменяющие высоту установки сцепной головки на дышле прицепа, рассчитаны на максимальную высоту шара в 420 мм. Несоблюдение данного параметра (менее 350 мм), будет приводить к наклону прицепа в сторону шара – что на практике значительно превысит рекомендуемую вертикальную нагрузку сцепной головки на фаркоп (40-100 кг).
• Превышение высота шара фаркопа недопустимо. Прицеп будет смотреть дышлом вверх, что тоже запрещено – возникает риск касания дорожного полотна задним фартуком прицепа, частично разгружается задняя ось автомобиля при возможном скатывании незакрепленного груза к задней части прицепа.
• Груз на прицепе должен быть размещен практически горизонтально, и это достигается, если сцепная головка опирается на шар фаркопа, установленный именно в этих пределах высот.
• Практика административных наказаний предусматривает штраф за установку тягово-сцепного устройства, если данное дополнительное оборудование не сертифицировано автопроизводителем, что находит отражение в одобрении типа транспортного средства. Все производители устанавливают фаркоп в требуемом диапазоне высот. При самостоятельной установке фаркопа, не следует «дразнить гусей» технически неправильным размещением шара.

Высота размещения шара фаркопа над землей в пределах 350-420 мм – требование технического регламента, нарушение которого чревато не только административными последствиями, но и увеличивает риск ДТП автомобиля с прицепом.

Шар с занижением 4″ для буксировки прицепа — Mitsubishi Pajero, 3.0 л., 2012 года на DRIVE2

Перед заказом решил почитать на какой высоте вообще штатно должен быть шар фаркопа. По стандарту фаркоп должен находиться на расстоянии 35-42 сантиметров от земли. Максимально допустимая высота фаркопа от земли равна 46 сантиметрам. Причем расстояние до земли измеряется от центра шара. Померил у себя получилось около 52-53 см.
К стати, занижение на переходниках для установки в американский квадрат измеряется от верхней грани квадрата.
В магазине мне предложили такой Вставка фаркопа под квадрат 50х50 мм Комплект: вставка, шар, палец (ort-bm-cs) Он с занижением 2″ (около 5 см). Шар получается на высоте около 46-47 см, т.е. высоко.
Решил себе поставить Переходник для установки фаркопа 4′ (120157) Занижение 4″ (около 10 см).И Шар 50,8 мм (2») для американских фаркопов (палец 25 мм) (ORT-HB-03) Получилась высота центра шара около 40-42 см (не точно, т.к. машина на снегу стояла), что вполне приемлемо пока машина без лифта. Все как обычно в pajero-shop больше недели ехал в место выдачи, но качество продукции вполне норм. Шар в мастерской сразу вкрутили пневматическим пистолетом в переходник.
Летом надо будет попробовать его.

Полный размер

Полный размер

Высота от земли

Вот переходник под квадрат для фаркопа без занижения

Без занижения

З.Ы. Т.к. вопрос часто возникает, напишу тут. Ездить с этой кочергой (шаром фаркопа) постоянно не собираюсь. На постоянке стоит вот это: www.drive2.ru/l/10064102/ В сильные грязи, чтобы закапываться этой трубой не езжу. Ничего не цепляет, все удобно

Цена вопроса: 2 650 ₽

Как выбрать фаркоп для автомобиля — журнал За рулем

Новые товары интернет-магазина представляет наш многоопытный консультант — Сергеич.

У меня УАЗ с фаркопом. Начался сезон гололеда, и меня уже дважды «догнали». Сын написал на фаркопе маркером: «Причал для ротозеев».

Из сообщения на форуме

Как известно, мы с друзьями ведем очень активный образ жизни. Ходим на яхтах, вязнем по уши во время джиперских покатушек, носимся на гидроциклах, просто катаемся на велосипедах. А каждый заядлый автопутешественник предпочитает забираться куда-то далеко, прихватив с собой гребную или моторную лодку. Впрочем, кто-то предпочитает таскать за собой прицеп-дачу. Но всем нам необходим один и тот же помощник — его зовут Фаркоп.

Откуда произошло имя Фаркоп — дело темное. Но корни явно немецкие. А знакомый джипер уверяет, что в царские времена так называли некое приспособление на конной тяге для подвешивания багажа. Очень может быть. Но сегодня так называют тягово-сцепные устройства (ТСУ) для буксировки различных негабаритных грузов. Это может быть и обычный прицеп, и «прицеп-дача», а также разного рода трейлеры для перевозки лодок, катеров, снегоходов, гидроциклов и их ближайших родственников. Из личного опыта отмечу и другую полезную функцию фаркопа: во время джиперских соревнований неоднократно приходилось вытаскивать с его помощью приятелей, увязших в грязи «выше ватерлинии». Да и меня самого так дергали, было дело… Штатные проушины в таких ситуациях обычно не спасают.

Всем, кто захочет присоединиться к нашему здоровому коллективу, напоминаю следующее. Основной тип используемых на данный момент ТСУ для легковых автомобилей в России — это соединение шарового типа в соответствии с ГОСТ 28248. Диаметр шара составляет 50 мм. Различают фаркопы, в основном, по типу шара и паспортным нагрузкам на ТСУ — вертикальной и горизонтальной. Понятно, что вертикальная нагрузка вводит ограничения по максимальному давлению на крюк фаркопа в вертикальной плоскости дышлом прицепа или, скажем, велокреплением. Горизонтальная нагрузка — это, грубо говоря, максимальная масса буксируемого прицепа. Из собственного опыта замечу, что основная сложность при выборе фаркопа связана как раз с правильной оценкой нагрузки. У меня был случай, когда сосед по даче, зашедший для консультации, упорно не хотел понимать, что фаркопа для его древней «Тико», рассчитанного на буксировку прицепа в 3,5 т, нет в природе…

Тем, кто любит технические нюансы, предлагаю изучить следующую классификацию шаров для ТСУ.

• Тип шара «А» — на двух болтах (условно-съемный). Крюк фаркопа крепится на двух болтах. При необходимости можно снять крюк, открутив болты. Фаркопы с шаром типа «А» являются самым распространенным вариантом.
• Тип шара «F» («FC») — фланцевый кованый или литой на двух болтах. При наличии на балке фаркопа четырех отверстий может регулироваться по высоте относительно балки фаркопа.
• Тип шара «G» — фланцевый кованый или литой на четырех болтах.
• Тип шара «Н» — сварной шар. Полностью неразборная конструкция. Шар (крюк) приварен к балке фаркопа.
• Тип шара «N» — универсальный (комбинированный) с четырьмя отверстиями. Выпускается в трех модификациях, которые отличаются межцентровыми расстояниями и диаметром крепежных отверстий. Изготавливаются в вариантах крюк и крюк+шар.
• Тип шара «В» — съемный крюк, фиксируемый центральной гайкой и отделяемый от балки фаркопа вручную. Данная конструкция была промежуточным решением в съемных фаркопах и практически не производится в настоящее время.
• Тип шара «С» («BMA», «BMC») — верикальносъемный или горизонтальносъемный. Легким движением руки съемный крюк в нужный момент устанавливается и с такой же легкостью убирается за ненадобностью. Распространен в Европе, так как в западных странах ездить с фаркопом без прицепа либо запрещено, либо не рекомендуется. Палец поперечной фиксации выполнен со смещенным центром (эксцентрик) или в виде усеченного конуса. Съемный крюк защищен замком для предотвращения слу

Прицепу потребовался особенный фаркоп — Сообщество «Прицепы» на DRIVE2

Из всех своих 5 прокатных прицепов для личных нужд я предпочитаю использовать МЗСА 817738.001. Почему? Нагляднее всего это понятно из этой фотографии:

Полный размер

…В прошлом году я приобрел двухосный прицеп марки МЗСА (производство г. Москва) модели МЗСА 817738.001. Особенность этой модели в сравнении со стандартными легковыми прицепами — низкорамная подвеска схемы «колеса под полом» и откидывающиеся сбоку борта. Это очень удобно при погрузке вещей и работе с погрузчиком в сравнении с прицепами стандартной схемы подвески.
Однако оказалось, что высота фаркопа ТСУ «Лидер-Плюс» для автомобиля Opel Meriva В для прицепа МЗСА 817738.001 является неоптимальной: прицепленный к машине легковой прицеп МЗСА 817738.001 ощутимо наклонен в сторону машины-буксировщика. Это приводит к неравномерным нагрузками на две оси и постепенному смещению тяжелого груза к переднему борту прицепа:

Полный размер

Мои замеры показали, что высота существующего ТСУ «Лидер-Плюс» для Opel Meriva В для машины без водителя и пассажиров составляет 405 мм от земли до верхней точки шара фаркопа.

Полный размер

А для оптимального зацепления пустого автомобиля и пустого прицепа данной модели (прицеп в этом случае немного наклонен в сторону машины-тягача) высота шара ТСУ должна бы составлять примерно 465 мм. И тогда бы прицеп имел оптимальную балансировку шасси и положение прицепа в зацепленном состоянии.

Полный размер

Полный размер

При этом важно обеспечить существующий проем между бампером машины и шаром ТСУ для удобного зацепления фаркопа на шар, тем более что на сцепных головках моих прицепов (да и у многих владельцев прицепов в Москве) смонтированы толстые резиновые чехлы Soft Dock. Они обеспечивают защиту крашенного бампера машины от царапин и увечий при зацеплении прицепа. Нынешний проем составляет примерно 90 мм. от края бампера до середины шара фаркопа).

Полный размер

В связи с выявленной проблемой сочетаемости ТСУ «Лидер-Плюс» и прицепа МЗСА 817738.001

Прошу

Продать мне со склада в Москве фаркоп «Лидер-Плюс» (без кронштейнов крепления к кузову автомобиля), который в смонтированном состоянии обеспечил бы нормальную высоту зацепления машины Opel Meriva В с прицепом МЗСА 817738. 001 и подходил бы к существующим кронштейнам крепления ТСУ. Ориентиры необходимой высоты шара фаркопа я изложил в этом письме. Оплату гарантирую».

Ну, вообщем, вот и все изложение темы. Всем хорош МЗСА…38, если бы только не требовательностью к особенной высоте фаркопа для него. А когда бы завод выпустил одноосную подобную модель — (у иностранных производителей они в наличии, как я убедился) — спрос бы на него был куда выше. Теперь буду ждать удовлетворения моей просьбы. Замечу, в свое время при покупке ТСУ этой фирмы, мне всучили фаркоп не от моего автомобиля. Я на это обратил внимание — фаркоп был весьма высоко от земли и близок к бамперу. После моего обращения фаркоп (точнее именно шар с основанием) мне оперативно заменили. Кстати, высота ТСУ легковых автомобилей полной массой до 3,5 т. регулируется ГОСТом: ГОСТ Р 53815-2010 «Автомобили легковые. Устройства тягово-сцепные шарового типа. Технические требования и методы испытаний» И пункт 4 гласит: Высота расположения центра сцепного шара у автомобиля с полной конструктивной массой должна быть не менее 350 мм и не более 420 мм от опорной поверхности.

Как отрегулировать прицеп и правильно разместить груз

Управление автомобилем с прицепом требует повышенного внимания, аккуратности, плавных движений. Сегодня мы узнаем, как своими силами содержать автоприцеп в исправном состоянии — отрегулировать нагрузку на шар, обслужить ступицы, починить электрику.

Особенности управления автопоездом

Знаете ли вы, что чем длиннее прицеп — тем он устойчивее на трассе, и проще в движении задним ходом? В любом случае — избегайте резких маневров и торможения в повороте, чтобы не спровоцировать занос. Следите, чтобы опорное колесо не касалось неровностей во время движения.
ПДД ограничивают скорость движения с прицепом. Вне населенных пунктов — 70, на автомагистралях — 90 километров в час. Если в городе увидели знак с максимально разрешенной скоростью «100» — помните, что автопоезд не может двигаться быстрее, чем по магистрали. Значит, ваш скоростной лимит в этом случае — 90 км/ч.

Не пытайтесь обмануть камеры контроля скоростного режима — с недавних пор они «стреляют в спину», и присылают «письма счастья» владельцу автоприцепа.

Для безопасной езды с прицепом (даже если вы его только что купили в магазине) нам понадобится провести его техническое обслуживание. Рассмотрим основные моменты.

Корректируем нагрузку на шар ТСУ

Высота шара фаркопа от земли — 35-45 см. Для начала выставим раму горизонтально. Если это невозможно (у вас низкий лафет с резино-жгутовой подвеской и высокий вседорожник, или наоборот — «рессорник» в сцепке с малолитражкой) — используем дистанционные проставки.

Дальше приступаем к регулировке нагрузки на ТСУ. Зарубежные стандарты допускают вертикальное усилие на шар тягово-сцепного устройства в 75 килограммов. Однако российские требования ограничивают этот параметр значением в 40 кг. Для получения оптимальной развесовки требуется передвинуть ось в продольной плоскости.

Нам понадобятся домашние весы и подкладки высотой 30-40 см, на которые будем опирать замок ТСУ.

• Для регулировки ослабим стремянки, и передвинем узел вперед для уменьшения нагрузки на дышло, или назад для увеличения. Если ось закреплена неподвижно — на пустом прицепе регулируем развесовку положением «запаски», на груженом — расположением поклажи.
• Нагрузка на шар должна быть 10-40 кг. Отрицательные значения (задняя часть перевешивает переднюю) недопустимы.
• Проверим расстояния от ТСУ до правого и левого колеса — перекос оси быстро «съест» шины.
• После окончания работ не забудем затянуть крепёж.

При размещении груза надёжно его зафиксируйте, не допускайте смещения центра тяжести к заднему борту — это может привести к раскачке сцепки и опрокидыванию. Особенно ярко этот эффект выражен при перевозке досок.

Регулируем и смазываем ступицы прицепа

Минимум раз в год вывешиваем на стойках подвеску, снимаем ступичные колпачки, и проверяем подшипники. Если установлены конические — при наличии люфта подтягиваем их. Помните, что справа может быть установлена гайка с левой резьбой, а по левому борту — с правой.

По окончании регулировки очистим узел и добавим новую смазку (подойдёт Литол-24).

Исправная электрика — залог безопасности

Чтобы снизить риск ДТП, электрооборудование должно работать. Несмотря на то, что техосмотр прицепов полной массой до 750 кг, принадлежащих физлицам, отменили.

В случае неисправности снимите рассеиватели фонарей, осмотрите контакты. При необходимости очистите контактные пластины, и смажьте их. Замените перегоревшие лампы. Уделите внимание чистоте электрического разъёма.

Перед каждой поездкой проверяем работу световых приборов. На лодочных трейлерах перед слипованием катера не забывайте отключать розетку во избежание перегорания ламп.

Содержание прицепа в исправном состоянии потребует минимум времени, но сбережет нервы водителя и придаст уверенность в пути.

Илья Илмарин.

Требования к фаркопу и шару фаркопа

Путешествие на автомобиле с прицепом-дачей намного комфортнее, чем с палаткой в багажнике. Где бы ни остановился – жилье всегда в двух шагах от машины. Но те, кто собирается таким способом колесить по Европе, должны знать, что в большинстве стран Правила запрещают эксплуатацию автомобиля с выступающим за его габарит прицепным устройством, если сам прицеп отсутствует. Иными словами, отцепил прицеп – сними и шар сцепки. При аварии он может быть опасен.

Впрочем, пока на наших автотуристов смотрят сквозь пальцы и к торчащим из-под бамперов ТСУ не придираются. Однако случись ДТП – неснятую сцепку истолкуют не в пользу ее владельца. Поэтому-то все более популярны тягово-сцепные устройства со съемными шарами. Кроме безопасности есть у них и другое достоинство – при интенсивной эксплуатации шар изнашивается (минимальный допустимый диаметр 49,5 мм), и заменить его гораздо проще и дешевле, чем всю сцепку.

Вариантов исполнения два: легкосъемный шар, закрепленный к раме ТСУ болтами, и автоматический – съемная головка защелкивается на замок. Первый, как правило, дешевле и при эпизодическом использовании, пожалуй, целесообразнее. Второй, конечно, удобнее, но сложнее, дороже, да и ключи от замка можно потерять.

Отметим, что размеры шара и свободного пространства вокруг него регламентированы ГОСТ 28248-89, аналогичным европейским нормам, а вот шары ТСУ американского стандарта толще. Их нормальный диаметр 2 или 178 дюйма, то есть 50,8 или 47,62 мм. Насадить замок нашего прицепа даже на двухдюймовый при желании можно – нужна лишь кувалда. Только известны случаи, когда такая сцепка разъединялась в самый неподходящий момент. То же бывает, если на европейский шар надевают американский замок. Поэтому при покупке, например, подержанного «американца» нужно позаботиться о соответствии шара замку прицепа.

Испытания ТСУ по ОСТ 37.001.299-93 и европейской директиве ЕС 94/20 принципиально не различаются, поэтому сцепки европейских производителей сертифицированы и для России. Допустимая нагрузка указана на шильдике. На наших – максимальная вертикальная нагрузка на шар S (кгс) и допустимая полная масса прицепа. На европейских – максимальная горизонтальная сила D, определяемая по формуле:

D=g Ma•Mп (килоньютонов), Ma+Mп где g=9,8 м/с2, Ма – полная масса автомобиля, Мп – прицепа.

Импортные изделия (наиболее распространены «Бринк», Голландия, и «Бозаль», Венгрия) сделаны идеально: без острых кромок, облоя, аккуратные сварочные швы, прочная окраска. Наши попроще. Тем не менее и те и другие благополучно выдержали испытания – 2 млн. циклов нагружения установленной силой с частотой до 35 Гц. Только наши при том значительно дешевле и укомплектованы электропроводкой. Импортные – не всегда. Фирменный жгут с адаптерами (разгрузочными реле для компьютерной системы) может стоить до 200 долларов, а обычный комплект – около $30.

Учитывая высокие требования к надежности ТСУ, при покупке не нужно стесняться требовать паспорт на приглянувшееся изделие и тщательно проверять качество изготовления и размеры шара. Легальный изготовитель на лыске шара ставит товарный знак и сопровождает его шильдиком. Кустарно сработанные могут быть и дешевле, но гарантия здесь – только честное слово продавца, а его, как известно, к судебному делу не пришьешь.

Владимир Арбузов 01.06.2005

Журнал «За рулем»

Просмотров: 1496

Намертво! — КОЛЕСА.ру – автомобильный журнал

Фаркоп должен обладать рядом качеств, соответствующих законам РФ (поскольку мы живем в России), и в то же время не вредить силовым агрегатам автомобиля. Во-первых, его конструкция должна быть такова, чтобы усилие, передаваемое прицепом, равномерно распределялось на несущие детали машины.

Большинство современных иномарок – без уклона в сторону спортивности – обладает достаточно мягкими подвесками вкупе с незначительным дорожным просветом, поэтому пяти человек в салоне такой машины в принципе достаточно для того, чтобы «сесть» на брызговики. Однако порой приходится перевозить довольно-таки тяжелые вещи, которые делают автомобиль похожим на глиссер, скользящий по волнам океана с задранным носом. Чтобы всего этого избежать, можно установить фаркоп и прикупить прицеп. Однако опять возникает вопрос: как и где его правильно установить?

Фаркоп должен обладать рядом качеств, соответствующих законам РФ (поскольку мы живем в России), и в то же время не вредить силовым агрегатам автомобиля. Во-первых, его конструкция должна быть такова, чтобы усилие, передаваемое прицепом, равномерно распределялось на несущие детали машины. Для этого тягово-сцепное устройство (ТСУ) необходимо фиксировать через отверстия, предусмотренные заводом-изготовителем конкретной модели – ведь каждая дополнительная дырочка в конструкции кузова ослабляет его. Интересно также, что фаркоп одновременно должен обладать несовместимыми на первый взгляд качествами: быть жестким и упругим (последнее необходимо для того, чтобы поглощать толчки и рывки при буксировке прицепа). Это особенно актуально в России, где ровных дорог все еще мало, а в городах никаких «зеленых коридоров» нет, поэтому трогаться и тормозить на машине с прицепом (то есть «толкать» друг друга) приходится часто.

Теперь об официальных требованиях законодательства РФ. Оно гласит, что центр шара фаркопа должен находиться на расстоянии от земли в диапазоне от 350 до 420 миллиметров при полной допустимой загрузке автомобиля. Дело в том, что при таком способе фиксации вертикальная нагрузка на фаркоп становится минимальной. Что же касается центра шара ТСУ в горизонтальном направлении, то он должен быть удален от кузова не менее чем на 65 миллиметров, дабы сцепное устройство не упиралось в заднюю панель машины.

Немаловажно и то, чем будет крепиться конструкция. Только наличие крепежа со степенью жесткости 8.8 и его затяжки с необходимым усилием способно обеспечить надежную связку фаркоп-кузов. Мягкие «сырые» болты кустарного производства при нагрузках рвутся, предоставляя возможность автовладельцу перетащить багаж на собственном горбе. Говоря о максимальной нагрузке на несущие детали автомобиля, стоит учитывать, что она увеличивается в несколько раз при торможении – ведь в большинстве прицепов для легковушек собственных тормозов нет, как, например, в полуприцепах для тяжелых грузовиков. Поэтому производитель фаркопа должен оснастить автомобиль таким ТСУ, которое бы выдержало нагрузки, соответствующие данному типу машины.

Что касается установки и гарантии, то в России все просто. Выбрал фирму, которая, по-твоему мнению, наилучшим образом поставит фаркоп, приехал туда, установил и… время покажет, угадал с «конторой» или нет.  На Западе все организовано более цивилизованным образом. После установки фаркопа машина обязана пройти техосмотр, пусть даже хозяин ее купил три дня назад. Специалисты проверяют надежность конструкции, ее сертификат качества и фирму на наличие лицензии, позволяющей заниматься установкой ТСУ. На фаркоп дается техпаспорт (с печатью и подписью установщика), без которого эксплуатировать машину с ТСУ запрещено.

Необходимо, конечно, быть в здравом уме, когда решаешь на тридцатилетнюю «копейку» установить фаркоп. На автосервисе в таком случае сразу должны сказать: «да» или «нет». И если «да», то ответственность за то, что прицеп не сделает «ноги» во время пути, что фаркоп не стоит диагонально относительно земли, что высота сцепления в пределах нормы, что все гайки закручены как положено, пусть и в гнилое днище, должна ложиться на установщика ТСУ.

На Западе смотрят даже на то, чтобы шар фаркопа не находился на одном уровне с номером автомобиля. Если госзнак изначально расположен низко, то возможен вариант приобретения фаркопа со съемным шаром, который легко снимается и ставится при необходимости. Однако такие тягово-сцепные устройства требуют больших капиталовложений, и в России их найти очень сложно. Еще одна трудность, с которой можно столкнуться при установке фаркопа, – нижняя кромка бампера, не позволяющая правильно инсталлировать конструкцию. В этом нет ничего особенного, и не стоит пугаться, когда вам какой-нибудь дядя Вася на автосервисе скажет: «Ай, не беда – сейчас ножовкой подпилим сколько надо». Это единственный выход из ситуации. Хотя по завершении работы выглядеть все должно аккуратно и эстетично.

Тягаем прицепы! — Toyota FJ Cruiser, 2006 года на DRIVE2

Приветствую всех!

Тут неожиданно появилась задачка перетащить прицеп! Ну и вообще иногда возникает необходимость перевезти что то на прицепе (прицепа своего нет поэтому только прижало)
Так как стандартное отверстие 50х50 под кронштейн фаркопа у нас имеется, оставалось лишь приобрести кронштейн с шаром! Но так как машина у нас лифтованая и на не стандартной резине все что нашлось на авторынке не подходило, по причине определенного стандарта высоты середины шара от земли (что бы дышло прицепа было в горизонтальной плоскости)

Вот параметры которые надо учитывать при установке шара на машину!

В общем имеем, что центр шара должен быть на высоте не менее 350 мм и не более 420 мм от уровня земли!

Поэтому покупаем шар и делаем кронштейн сами.
Вот что получилось:

Вот такая конструкция!

Не претендует на роль самого изящного кронштейна, но в практичности не занимать 🙂

Примерно горизонтально 🙂 Высота от земли до середины шара 405 мм. При загрузке прицепа немного просядет. Как раз то что надо!

Все делалось в спешке, так что покраску оставим на потом!

Эта уже вторая самоделка на фаркоп, в связи с приобретением кроссового мотоцикла

А вот и он красавец!

появилась необходимость его возить с собой. А так как на выходных езжу в Караганду, местные знают что дорогу Астана-Караганда ремонтируют и много съездов в степь и тащить за собой прицеп по грунтовке не очень то и приятно, пришлось задуматься над заменой прицепу. Сделал крепление на фаркоп для перевозки мота! Позже скину фото и подробности! Так что читайте нас! Жду комментариев и критики!

И еще, по машине много еще чего сделано, много что надо поведать сообществу, так что постараюсь в ближайшее время все излить в бортжурнал!
Не переключайтесь!

Как отрегулировать прицеп и правильно разместить груз — Topdetal.ru на DRIVE2

Полный размер

Безопасный прицеп — обслуживаем своими руками

Управление автомобилем с прицепом требует повышенного внимания, аккуратности, плавных движений. Сегодня мы узнаем, как своими силами содержать автоприцеп в исправном состоянии — отрегулировать нагрузку на шар, обслужить ступицы, починить электрику.

Особенности управления автопоездом

Знаете ли вы, что чем длиннее прицеп — тем он устойчивее на трассе, и проще в движении задним ходом? В любом случае — избегайте резких маневров и торможения в повороте, чтобы не спровоцировать занос. Следите, чтобы опорное колесо не касалось неровностей во время движения.
ПДД ограничивают скорость движения с прицепом. Вне населенных пунктов — 70, на автомагистралях — 90 километров в час. Если в городе увидели знак с максимально разрешенной скоростью «100» — помните, что автопоезд не может двигаться быстрее, чем по магистрали. Значит, ваш скоростной лимит в этом случае — 90 км/ч.

Не пытайтесь обмануть камеры контроля скоростного режима — с недавних пор они «стреляют в спину», и присылают «письма счастья» владельцу автоприцепа.

Для безопасной езды с прицепом (даже если вы его только что купили в магазине) нам понадобится провести его техническое обслуживание. Рассмотрим основные моменты.

Корректируем нагрузку на шар ТСУ

Высота шара фаркопа от земли — 35-45 см. Для начала выставим раму горизонтально. Если это невозможно (у вас низкий лафет с резино-жгутовой подвеской и высокий вседорожник, или наоборот — «рессорник» в сцепке с малолитражкой) — используем дистанционные проставки.

Дальше приступаем к регулировке нагрузки на ТСУ. Зарубежные стандарты допускают вертикальное усилие на шар тягово-сцепного устройства в 75 килограммов. Однако российские требования ограничивают этот параметр значением в 40 кг. Для получения оптимальной развесовки требуется передвинуть ось в продольной плоскости.

Нам понадобятся домашние весы и подкладки высотой 30-40 см, на которые будем опирать замок ТСУ.

• Для регулировки ослабим стремянки, и передвинем узел вперед для уменьшения нагрузки на дышло, или назад для увеличения. Если ось закреплена неподвижно — на пустом прицепе регулируем развесовку положением «запаски», на груженом — расположением поклажи.
• Нагрузка на шар должна быть 10-40 кг. Отрицательные значения (задняя часть перевешивает переднюю) недопустимы.
• Проверим расстояния от ТСУ до правого и левого колеса — перекос оси быстро «съест» шины.
• После окончания работ не забудем затянуть крепёж.

При размещении груза надёжно его зафиксируйте, не допускайте смещения центра тяжести к заднему борту — это может привести к раскачке сцепки и опрокидыванию. Особенно ярко этот эффект выражен при перевозке досок.

Регулируем и смазываем ступицы прицепа

Минимум раз в год вывешиваем на стойках подвеску, снимаем ступичные колпачки, и проверяем подшипники. Если установлены конические — при наличии люфта подтягиваем их. Помните, что справа может быть установлена гайка с левой резьбой, а по левому борту — с правой.

По окончании регулировки очистим узел и добавим новую смазку (подойдёт Литол-24).

Исправная электрика — залог безопасности

Чтобы снизить риск ДТП, электрооборудование должно работать. Несмотря на то, что техосмотр прицепов полной массой до 750 кг, принадлежащих физлицам, отменили.

В случае неисправности снимите рассеиватели фонарей, осмотрите контакты. При необходимости очистите контактные пластины, и смажьте их. Замените перегоревшие лампы. Уделите внимание чистоте электрического разъёма.

Перед каждой поездкой проверяем работу световых приборов. На лодочных трейлерах перед слипованием катера не забывайте отключать розетку во избежание перегорания ламп.

Содержание прицепа в исправном состоянии потребует минимум времени, но сбережет нервы водителя и придаст уверенность в пути.

Складной фаркоп: принцип работы, модели автомобилей

Всем доброго времени суток и крепкого здоровья! Сегодня хочется отдельно поговорить про складной фаркоп. Это сравнительно новая разновидность тягово-сцепных устройств, которая обладает внушительными преимуществами и уникальными возможностями.

Уже практически каждый тематический форум успел обсудить новинку, которую предложения компания Westfalia. Именно она оказалась первым в мире разработчиком складных фаркопов.

В настоящее время подобные устройства можно поставить на Тигуан, Туарег, чешский кроссовер Шкода Кодиак. Не обошли вниманием и иные модели, входящие в состав концерна VW, Volvo, BMW и не только.

Вообще это достаточно дорогостоящая система, которая себя в полной мере оправдывает.

Преимущества и недостатки

Когда автомобилист задумывается над тем, чтобы купить себе тягово-сцепное устройство, он наверняка будет смотреть в сторону таких брендов как Westfalia или Thule, поскольку объективно это мировые лидеры.

Всего выделяют несколько разновидностей шаров ТСУ. А именно:

• Вварные. Покупать вообще не рекомендуется. Их время давно прошло;
• Условно-съемные. Снять можно, но приходится использовать инструменты, тратить довольно много времени;
• Быстросъемные. Демонтируются несколькими движениями. Практично и эффективно;
• Складные. Ничего снимать не нужно. При необходимости устройство просто прячется за бампер.

В настоящее время лидерами продаж являются быстросъемные модели.

Но и у складных ТСУ есть отличные перспективы. Их можно объяснить наличием весомых преимуществ. Хотя и без недостатков здесь не обошлось.

Если говорить про слабые стороны, то главным минусом называют стоимость. Пока продукция представлена в ограниченном ассортименте, а потому на любой автомобиль складные ТСУ еще найти нельзя.

Что же касается положительных характеристик, но они связаны с особенностями самой конструкции, а также с тем качеством, которого удалось добиться Thule и Westfalia-Automotive.

К основным из них относятся:

• компактные размеры, что позволяет занимать всей конструкции минимум пространства;
• предельно простая и быстрая установка;
• такие ТСУ незаметные;
• хороший уровень защиты от кражи;
• элементарная эксплуатация;
• высокое качество изделий;
• стильный и современный дизайн;
• со сложенным ТСУ машина выглядит так же, как и без фаркопа вообще;
• при необходимости фаркоп всегда на месте.

Думаю, это более чем весомые аргументы в пользу складного устройства.

Но еще стоит отдельно взглянуть на принцип работы.

Как это работает

Имея складной фаркоп, переживать относительно штрафа за ТСУ вряд ли стоит, даже когда к машине не прикреплен автоприцеп или не установлен автобокс для фаркопа. Ведь его попросту не видно.

Весь принцип работы основан на электрическом приводе, если говорить о продукции Westfalia. Ситуация с Thule несколько иная. Потому рассмотрим их отдельно.

Компания Thule предлагает свою вариацию складного автофаркопа, который именуется как Thule MX. В отличие от немецкого конкурента, здесь работа основана на ручном приводе. Чтобы сложить ТСУ или разложить сцепной шар, подготовив фаркоп к работе, придется поработать руками. Складывание осуществляется специальным запорным механизмом, при нажатии на который ТСУ сначала отводится в сторону, а затем полностью убирается за бампер вашего автомобиля. Для разблокировки дергаете за рычажок под бампером, и шар вылезает.

Выглядит неплохо и довольно интересно. Проблема лишь в том, что все это придется делать вручную.

Соответственно, если машина не идеально чистая, не испачкать рук вряд ли получится.

Но в пользу такого варианта исполнения складного механизма говорит более низкая цена. Если привод полностью электрический, то здесь и стоимость несколько иная.

Разработчиком полностью автоматической системы с электро открыванием выступает компания Westfalia.

Как таковая инструкция здесь и не требуется.

Выбирая полностью электрический складной механизм, установку лучше доверить специалистам. На некоторые автомобили, в числе которых модельный ряд Volvo, Volkswagen и Porsche, такая система устанавливается от производителя. При этом функционирует все предельно просто. В багажном отсеке располагается панель с кнопкой управления. Нажимая на нее, фаркоп вылезает из-под бампера, и он полностью готов к работе. Иногда нужно просто немного поддеть ногой для окончательной фиксации. Обратная сборка выглядит аналогично. Нажимаете кнопку, и фаркоп исчезает.

В комплекте предусмотрен необходимый адаптер, вся электрика, кнопка для вывода в удобное место.

Покупать такие ТСУ или нет, дело лично каждого.

Подводя итоги

Стоит быть объективным и сказать, что складной фаркоп во многом превосходит своих основных конкурентов. Вварные ТСУ даже и считать не стоит.

Но пока рынок занят быстросъемными устройствами. Они простые в эксплуатации, надежные, предлагаются в широком ассортименте.

Сколько времени еще потребуется для того, чтобы ввести складные ТСУ в массовое использование, сказать сложно.

Важно понимать, что автоматика имеет свойство изнашиваться, ломаться. Чем чаще будет эксплуатироваться складной механизм, тем быстрее он израсходует свой ресурс. Съемные фаркопы, где все делается вручную, в этом компоненте надежнее.

А что на этот счет скажете вы? Насколько складная система для вас привлекательная? Либо вы считаете подобные механизмы бесполезными и бесперспективными?

Спасибо всем за ваше внимание. Надеемся, материал был для вас полезным и информативным. Всегда рады общению с нашими читателями.

Подписывайтесь, оставляйте комментарии, задавайте актуальные вопросы и рассказывайте о нашем проекте своим друзьям!

Расшифровка значений буксирного устройства «S» и «D»

S значения

Значение «S» представляет собой номинальное значение, измеряемое в кг, и представляет максимальную вертикальную нагрузку , которая может быть приложена к буксирной лапке / сцепке. Это также известно как «нагрузка на нос».

Все буксирные кронштейны одобренного типа также должны указывать это значение на этикетке соответствующего производителя. В справочнике производителя транспортного средства также будет указано максимальное значение «S», которое может применяться к креплениям заднего фаркопа; фактическая вертикальная нагрузка, которая может быть приложена к сцепному устройству, составляет нижних из двух значений.

Что касается нагрузки на носовую часть прицепа, ее не следует путать с полной массой прицепа. Носовая нагрузка прицепа — это вес, который прицеп оказывает на тягово-сцепное устройство. Таким образом, сцепное устройство с рейтингом «S» в 260 кг способно выдерживать нагрузку на носовую часть до 260 кг (с учетом ограничений буксировочного устройства, которые обычно значительно ниже), и не имеет отношения к общему весу, на который способен буксирное устройство. тянуть. Этот показатель определяется рейтингом «D»; подробности см. ниже.

Щелкните здесь для получения дополнительной информации (ссылка открывает внешний веб-сайт в новом окне).

Значения D

Значение «D» — это номинальное значение, измеренное в кН, которое отражает пределы динамической нагрузки между тягачом и прицепом. (Википедия)

Значение «D» буксирной клешни определяет комбинацию полной массы тягача и прицепа, которую можно использовать с этой конкретной захватной челюстью.

Значение «D» рассчитывается следующим образом: D = 9,81 × (T × C) ÷ (T + C)
T = масса тягача — полная масса
C = масса прицепа — полная масса
9.81 = Гравитация

Например, для тягача с полной массой 3500 кг в сочетании с прицепом с полной массой 3500 кг потребуется тягово-сцепное устройство со значением «D»:

9,81 × (3,5 × 3,5) ÷ (3,5 + 3,5) = 17,167

Исторически максимальная полная масса легкового автомобиля составляла 3500 кг, а максимальная полная масса для тормозной системы с перебегом — 3500 кг, поэтому значение D, равное 17 кН, все еще широко распространено.

Важное примечание:
Если тягово-сцепное устройство со значением «D» 17 кН установлено на тягач с полной массой более 3500 кг, разрешенная масса прицепа соответственно уменьшится.Воспользуйтесь нашим калькулятором ниже, чтобы определить, что вам разрешено буксировать.

TP22, поставляемый TRAILPARTS Ltd, имеет рейтинг «D» 20,2 кН. Это позволяет безопасно и законно устанавливать TP22 на новые легкие коммерческие автомобили с более крупной спецификацией с полной массой 5000 кг, в то же время позволяя им буксировать прицепы полной массой до 3500 кг.

Используйте приведенные ниже таблицы для расчета значений «D», максимальной полной массы прицепа или максимальной полной массы тягача. Эти таблицы основаны на стандартных британских прицепах полной массой до 3500 кг. NB: для использования перечисленных ниже калькуляторов в вашем браузере должен быть включен Javascript.

Рассчитать необходимое значение «D» сцепки

Рассчитать максимальную полную массу прицепа

Рассчитать максимальную полную массу тягача

Несмотря на приведенную выше информацию, ответственность за правильную комбинацию автомобиля и прицепа полностью лежит на пользователе.Пожалуйста, нажмите здесь для получения дополнительной информации о согласовании прицепа с тягачом (ссылка открывает внешний сайт в новом окне). Дополнительную информацию можно найти на веб-сайте Национальной ассоциации трейлеров и буксировщиков.

Информация верна на дату публикации 27 сентября 2018 года. Хотя мы сделали все возможное, чтобы обеспечить точность всей информации, указанной выше, TRAILPARTS Ltd не несет ответственности за какие-либо решения, принятые на основе предоставленной информации. E&OE.

© Авторское право TRAILPARTS Ltd, 2019

Roadmaster Inc.- Буксирные балки, тормозные системы и аксессуары для жилых автофургонов

Выбор подходящего фаркопа | Караван-клуб

Все больше и больше пользователей прицепов выбирают съемный буксирный крюк, в котором задняя часть, включая буксирный крюк, может быть легко снята без использования дополнительных инструментов, так что чистые линии задней части автомобиля могут быть сохранены, когда он не буксирует.

Высота фаркопа

Теоретически все фаркопы должны устанавливать шар на правильной высоте.

Убедитесь, что центр шарового устройства находится на расстоянии 350–420 мм от земли (когда буксирующее транспортное средство полностью загружено в соответствии с его полной массой). Это требование закона, поэтому мы советуем вам дважды проверить.

При выборе буксирного крюка для внедорожника убедитесь, что это либо штанга фиксированной высоты, аналогичная по высоте для обычных автомобилей, либо штанга с регулируемой высотой, которую можно установить на соответствующий уровень для езды по дороге. буксировка или езда по бездорожью.

Правило 55 ЕЭК ООН требует, чтобы центр шарового устройства, когда буксирующее транспортное средство полностью загружено до его полной массы, находился между 350 и 420 мм от центра шарового устройства до земли.

Высота сцепного устройства

Для оптимальной устойчивости прицеп должен быть ровным или слегка опущенным носом при сцеплении и статике и не выше уровня при буксировке.

Горизонтальный зазор фаркопа

Убедитесь, что вы оставляете зазор не менее 65 мм между центром шарового устройства и ближайшей вертикальной частью кузова. Это обеспечит соответствие правилу 55 Директивы ЕС (см. Выше), это требование не распространяется на внедорожники.

Масса носа

Носовой вес — это вес, который караван оказывает на заднюю часть буксирующего транспортного средства в неподвижном состоянии. Рекомендуется как 7% от фактического веса каравана в груженом состоянии. Обычно производители устанавливают от 50 до 80 кг, хотя автомобили большего размера и многие внедорожники могут предлагать 100 кг и более. Мы создали руководство по переносу веса для всех, кто хотел бы получить дополнительную информацию о том, что такое переносной вес.

Точки крепления кабеля отрыва

Великобритании требует, чтобы все караваны были оснащены предохранительным устройством для обеспечения защиты в маловероятном случае отсоединения главного сцепного устройства во время движения.

Ваш буксирный крюк должен иметь точку крепления для отрыва на основной раме буксирного крюка (не съемная шейка), эта точка проходит «рывковые испытания» для обеспечения надежности. Если вы не можете найти его, обратитесь к установщику или производителю.

Разрывной трос предназначен для приведения в действие тормозов прицепа, если он отделяется от тягача. После этого кабельная сборка разъединяется, позволяя прицепу остановиться вдали от тягача.

Вы должны прикреплять трос отрыва таким образом, чтобы он не натягивался при нормальном использовании — даже при крайних положениях блокировки рулевого управления и шарнирного сочленения прицепа.

Буксирные крюки бывшие в употреблении

Небольшие объявления, онлайн-аукционы и продажа автомобильных багажников часто рекламируют подержанные фаркопы. Они потенциально опасны, так как у вас нет возможности узнать, как они использовались, подходят ли они должным образом или даже присутствуют ли все детали и правильные крепления. Мы советуем никогда не устанавливать подержанный агрегат. Если на подержанном автомобиле уже установлен буксирный крюк, обратитесь к компетентному специалисту по монтажу буксирного крюка.

Засорение номерного знака

Закрытие заднего номерного знака автомобиля при помощи буксирного крюка или любого связанного с ним оборудования, например, защитной пластины бампера, является правонарушением.Если ваш шаровой шар или какой-либо аксессуар, установленный на нем, перекрывает номерной знак, его необходимо снять, когда вы не буксируете. Если высота номерного знака означает, что этой проблемы невозможно избежать, рассмотрите возможность установки съемного буксирного крюка, чтобы избежать трудностей, связанных с регулярным откручиванием фиксированного буксирного крюка.

Юридические требования

Чтобы определить, соответствует ли буксирное устройство вашим потребностям, оно также должно соответствовать соответствующим европейским стандартам и техническим характеристикам производителя.

Автомобили, зарегистрированные с 1 августа 1998 года (т. Е. S-образная табличка), и легкие коммерческие автомобили, включая автомобили на базе легких коммерческих автомобилей с 29 октября 2012 года (т. Е. Автодома), должны соответствовать утвержденным европейским стандартам (Правило 5 ЕС) фаркопам. Транспортные средства, зарегистрированные до этих дат, не подлежат налогообложению.

Большинство производителей продают свои собственные одобренные буксирные крюки, и некоторые подразумевают, что следует использовать только их. В действительности производители автомобилей не могут возражать против установки продукта с одобренным типом продукции, независимо от того, кто его изготовил или продал.Специализированные производители фаркопов, такие как Witter или Brink, могут посоветовать подходящие продукты для вашего конкретного автомобиля. Вы также должны убедиться, что производитель буксирного крюка гарантирует свою продукцию от любого повреждения автомобиля, связанного с буксирным крюком.

Для старых автомобилей и автодомов не существует законодательного требования выбирать буксирное устройство определенного стандарта, но мы советуем выбирать тот, который был разработан и протестирован в соответствии с британским стандартом BS 150 1103: 2007 или европейской директивой 94/20 / EC.

Автодома

Утверждение типа транспортного средства в целом введено для коммерческих автомобилей, построенных на автобусах, 29 октября 2012 года, поскольку для таких автодомов на базе шасси с кабиной, зарегистрированных в Великобритании после этой даты, требуется буксирное устройство с утвержденным типом.Для автодомов, зарегистрированных до этой даты, наш совет такой же, как для автомобилей, зарегистрированных до 1 августа 1998 г.

49 CFR § 393.71 — Сцепные устройства и методы буксировки, выезд-буксировка. | CFR | Закон США

§ 393.71 Сцепные устройства и способы буксировки, выездные-буксирные операции.

(a) Комбинированный номер.

(1) В любой комбинации можно использовать не более трех седел.

(2) В любой комбинации можно использовать не более одного буксирного крюка или шарнирного сцепного устройства.

(3) Когда автомобили буксируются с помощью тройных опорных стоек, все, кроме последнего буксируемого автомобиля, должны иметь тормоза, действующие на все колеса, контактирующие с дорожным полотном.

(b) Перевозка автомобилей на тягаче.

(1) При надлежащем и надежном креплении средствами, эквивалентными по безопасности средствам, предусмотренным в параграфе (j) (2) настоящего раздела, автомобиль или автотранспортные средства могут быть полностью смонтированы на конструкции тягача, задействованного в любом выезд-эвакуация.

(2) Никакие механические или моторные транспортные средства не могут быть полностью смонтированы на буксирующем транспортном средстве, за исключением случаев, когда связь таких полностью смонтированных транспортных средств с задней осью или осями приводит к правильному распределению общей полной массы транспортных средств и не является чрезмерным мешать рулевому управлению, торможению или маневрированию буксирующего транспортного средства или иным образом способствовать небезопасной работе транспортных средств, составляющих комбинацию.

(3) Седельные транспортные средства должны быть расположены таким образом, чтобы полная масса транспортных средств распределялась должным образом, чтобы предотвратить чрезмерное вмешательство в рулевое управление, торможение или маневрирование состава транспортных средств.

(c) Перевозка транспортных средств на буксируемых транспортных средствах.

(1) При надлежащем и надежном креплении средствами, эквивалентными по безопасности средствам, предусмотренным в параграфе (j) (2) настоящего раздела, автомобиль или автотранспортные средства могут быть полностью смонтированы на конструкции буксируемых транспортных средств, задействованных на любом выезде с проезжей части. -поездка.

(2) Ни одно автотранспортное средство не может быть полностью смонтировано на механическом транспортном средстве, буксируемом с помощью буксирного крюка, если буксируемое транспортное средство не оборудовано тормозами и не снабжено средствами для эффективного торможения, действующими на все колеса, и буксируется на собственные колеса.

(3) Ни одно автотранспортное средство или автотранспортные средства не могут быть полностью установлены на автотранспортном средстве, буксируемом с помощью седельного устройства, если только центральная линия шкворня или эквивалентного средства крепления такого буксируемого автомобиля не должна быть расположена таким образом на буксируемом автомобиле. транспортное средство, связь с задней осью или осями приводит к правильному распределению общей полной массы транспортных средств и не мешает чрезмерно рулевому управлению, торможению или маневрированию буксирующего транспортного средства или иным образом способствует небезопасной работе транспортных средств, содержащих комбинация; и если перпендикуляр к земле от центра тяжести полностью смонтированных транспортных средств не проходит впереди центральной линии задней оси транспортного средства, установленного на седле.

(4) Если автомобиль, буксируемый с помощью салазок, имеет какое-либо транспортное средство полностью смонтировано на нем, то транспортное средство с таким креплением всегда должно иметь эффективные тормоза, действующие на все колеса, контактирующие с проезжей частью.

(d) Буксирные крюки на бамперах тяжелых транспортных средств запрещены. Буксирные крюки того типа, которые зависят от бамперов как средства передачи усилий между транспортными средствами, не должны использоваться для буксировки автомобиля весом более 5000 фунтов.

(e) Поддерживание передних колес седельных транспортных средств.В механическом транспортном средстве, буксируемом с помощью седельного устройства, должно быть ограничено движение передних колес, если при любом условии поворота таких колес они будут выступать за самую широкую часть буксируемого или буксирующего транспортного средства.

(f) Транспортные средства, буксируемые вперед. Если рулевой механизм не заблокирован надлежащим образом в прямолинейном положении, все автомобили, буксируемые с помощью седельного устройства, буксируются с передним концом, установленным на буксирующем транспортном средстве.

(g) Средства, необходимые для буксировки.Никакие автотранспортные средства или состав автотранспортных средств не должны буксироваться при движении с выездом-буксировкой с помощью иных средств, кроме буксирной балки, шарнирно-розеточного сцепного устройства, седельных соединений, отвечающих требованиям настоящего раздела, или в случае полуприцепа, оборудованного верхним сцепным устройством, седельно-сцепное устройство, отвечающее требованиям § 393.70.

(h) Требования к буксирным крюкам. Буксирные крюки должны соответствовать следующим требованиям:

(1) Буксирные крюки, соответствие конструкции и крепление.Каждое буксирное устройство должно иметь соответствующую конструкцию, быть правильно установлено и обслуживаться. Чтобы гарантировать его конструктивную пригодность, он должен, по крайней мере, соответствовать требованиям следующей таблицы:

(2) Буксирные тяги шарнирные.Буксирное устройство должно быть сконструировано таким образом, чтобы обеспечивать свободное движение как в горизонтальной, так и в вертикальной плоскостях между буксируемым и тянущим транспортными средствами. Средства, используемые для обеспечения движения, должны быть такими, чтобы запрещать передачу напряжений при нормальной работе между буксируемыми и буксирующими транспортными средствами, за исключением продольной оси язычка или язычков.

(3) Крепления фаркопа. Средства, используемые для передачи нагрузок на шасси или рамы буксируемых и тягачей, могут быть либо временными конструкциями, либо бамперами, либо другими неотъемлемыми частями транспортных средств: при условии, однако, что используемые средства должны быть сконструированы, установлены и поддерживаться в надлежащем состоянии. что при испытании в сборе не должно происходить разрушения таких элементов, когда самая слабая новая буксирная балка, допустимая в соответствии с параграфом (h) (1) этого раздела, подвергается испытаниям, приведенным в нем.

(4) Средство регулировки длины. На регулируемых по длине буксирных крюках средства, используемые для такой регулировки, должны плотно прилегать и не приводить к провисанию или изгибу буксирного устройства. С буксирной балкой, жестко поддерживаемой с обоих концов и с нагрузкой в ​​50 фунтов в центре, прогиб, измеренный в центре, в любом направлении не должен превышать 0,25 дюйма при любых условиях регулировки длины.

(5) Метод зажима. Должны быть предусмотрены соответствующие средства для надежного крепления буксирного устройства к буксируемым и тягачам.

(6) Соединение фаркопа с рулевым механизмом. Буксирное устройство должно быть снабжено соответствующими средствами крепления и приведения в действие рулевого механизма буксируемого транспортного средства, если таковой имеется. Крепление должно обеспечивать достаточный угол поворота передних колес буксируемого транспортного средства, чтобы оно могло следовать по пути буксирующего транспортного средства, не сжимая буксирную балку. Буксирное устройство должно быть снабжено подходящими шарнирами для обеспечения такого движения.

(7) Отслеживание.Буксирное устройство должно быть спроектировано, сконструировано, обслуживаться и устанавливаться таким образом, чтобы буксируемое транспортное средство следовало в основном по пути буксирующего транспортного средства. Буксирные крюки такой конструкции или в таком состоянии, чтобы позволить буксируемому транспортному средству отклоняться более чем на 3 дюйма в любую сторону от траектории буксирующего транспортного средства, движущегося по прямой линии, измеренной от центра буксирующего транспортного средства.

(8) Муфты типа легковой прицеп. Сцепные устройства для прицепов, используемые для движения прицепов легковых автомобилей, должны соответствовать Стандарту Общества автомобильных инженеров №J684c, «Сцепные устройства и сцепные устройства для прицепов — автомобильного типа», июль 1970 г. 1

(9) Маркировка фаркопов. Каждое буксирное устройство, приобретаемое и используемое автомобильным перевозчиком в операциях по подъему-буксировке, должно иметь четкую маркировку со следующим сертификатом производителя (или словами эквивалентного значения):

Сертификат на буксировочное устройство, изготовленное до даты вступления в силу этого правила, должно соответствовать требованиям, действующим на момент изготовления.

(10) Устройства безопасности на случай выхода из строя или отсоединения фаркопа.

(i) Буксируемое транспортное средство должно быть соединено с тягачом с помощью предохранительного устройства для предотвращения выхода буксируемого транспортного средства из строя в случае выхода из строя или отсоединения буксирной балки. Когда предохранительные цепи или тросы используются в качестве предохранительного устройства для этого транспортного средства, должны использоваться как минимум две предохранительные цепи или тросы, отвечающие требованиям параграфа (h) (10) (ii) этого раздела. Предел прочности на разрыв предохранительного устройства и средств крепления к транспортным средствам должен быть, по крайней мере, эквивалентен соответствующей продольной прочности для буксирных крюков, требуемой в таблице пункта (h) (1) настоящего раздела.Если в качестве предохранительного устройства используются предохранительные цепи или тросы, требуемая прочность должна быть совокупной прочностью комбинации цепей и тросов.

(ii) Если в качестве предохранительного устройства используются цепи или тросы, они должны быть перекрещены и прикреплены к транспортным средствам рядом с точками крепления бампера к шасси транспортных средств. Длина используемой цепи не должна быть больше, чем необходимо для свободного поворота транспортных средств. Цепи должны быть прикреплены к буксирной балке в точке пересечения или как можно ближе к этой точке.

(iii) Устройство безопасности, кроме предохранительных цепей или тросов, должно обеспечивать прочность, надежность крепления и курсовую устойчивость, равную или превышающую ту, которая обеспечивается предохранительными цепями или тросами, установленными в соответствии с параграфом (h) (10) ( ii) этого раздела. Устройство безопасности, кроме предохранительных цепей или тросов, должно быть спроектировано, сконструировано и установлено таким образом, чтобы в случае выхода из строя или отсоединения буксирного крюка буксирное устройство не упало на землю.

(i) [Зарезервировано]

(j) Требования к верхней половине опор седла.Верхняя половина любого седла должна соответствовать следующим требованиям:

(1) Верхнее соединение с буксируемым автомобилем. Верхняя половина должна быть надежно прикреплена к раме или оси буксируемого транспортного средства с помощью U-образных болтов или других средств, обеспечивающих, по крайней мере, эквивалентную безопасность.

(2) U-образные болты или другие приспособления. П-образные болты, используемые для крепления верхней половины к буксируемому транспортному средству, должны быть изготовлены из стального стержня, без дефектов, такой формы, чтобы избежать в любой точке радиуса менее 1 дюйма: Однако при условии, что меньший радиус может быть используется, если U-образный болт изготовлен таким образом, чтобы не вызывать более 5% уменьшения площади поперечного сечения в точках кривизны, в последнем случае минимальный радиус должен составлять одну шестнадцатую дюйм.Диаметр U-образных болтов должен быть не меньше, чем указано в следующей таблице:

Диаметр U-образных болтов в дюймах

(3) П-образные болты и точки опоры, расположение. Расстояние между наиболее широко расположенными U-образными болтами должно быть не менее 9 дюймов. Расстояние между широко разнесенными точками, в которых верхняя половина поддерживает буксируемое транспортное средство, должно быть не менее 9 дюймов, за исключением того, что в седельных опорах, использующих шаровые и шарнирные соединения, должно использоваться устройство, которое зажимает ось буксируемого транспортного средства по всей длине не менее 5 дюймов.

(4) Верхние части люльки, технические характеристики. Верхние части люльки, использующие вертикальные элементы для удержания буксируемого транспортного средства от относительного движения в направлении движения транспортных средств, должны быть по существу сконструированы и соответствовать этой цели. Такие люльки должны быть оборудованы по крайней мере одним болтом или эквивалентным средством для предотвращения относительного вертикального перемещения между верхней частью и буксируемым транспортным средством. Болты, если они используются, должны иметь диаметр не менее половины дюйма.Устройства, использующие эквивалентные средства, должны иметь, по крайней мере, эквивалентную прочность. Средства, используемые для предотвращения относительного вертикального движения между верхней частью и буксируемым транспортным средством, должны быть такими, чтобы не допускать относительного движения более чем на полдюйма. Расстояние между наиболее удаленными друг от друга точками опоры между верхней частью и буксируемым транспортным средством должно быть не менее 9 дюймов.

(5) Боковое движение буксируемого автомобиля.

(i) Буксируемые транспортные средства с прямой осью или осью с перепадом высоты менее 3 дюймов, если только седельная опора не сконструирована в соответствии с параграфом (m) (2) настоящего раздела, должны быть надежно закреплены с помощью цепи или тросы к верхней половине, чтобы застраховаться от относительного бокового движения между буксируемым транспортным средством и верхней частью.Цепи или тросы должны быть не менее Диаметром 3/16 дюйма и крепится болтами не менее диаметра.

(ii) Буксируемые транспортные средства с осью с вылетом на 3 дюйма или более или соединенные с помощью седла, сконструированного в соответствии с параграфом (m) (2) этого раздела, не нуждаются в удерживании цепями или тросами при условии, что верхняя половина спроектирована таким образом, чтобы препятствовать такому относительному движению.

(iii) Цепи или тросы не требуются, если верхняя половина спроектирована таким образом, чтобы надежно защищать от бокового смещения оси.

(k) Требования к нижней половине опор седла. Нижняя половина любого седла должна соответствовать следующим требованиям:

(1) U-образные болты или другие приспособления. П-образные болты, используемые для крепления нижней половины к тягачу, должны быть изготовлены из стального стержня без дефектов, такой формы, чтобы избежать в любой точке радиуса менее 1 дюйма: Однако при условии, что меньший радиус может быть используется, если U-образный болт изготовлен таким образом, чтобы не вызывать уменьшения более чем на 5 процентов площади поперечного сечения в точках кривизны, в последнем случае минимальный радиус должен составлять одну шестнадцатую дюйм.Общая площадь поперечного сечения U-образных болтов должна быть не меньше, чем требуется в следующей таблице:

Общая площадь поперечного сечения U-образных болтов в квадратных дюймах

(2) Переключение передач. При проектировании и установке должны быть предусмотрены соответствующие меры для предотвращения относительного движения между нижней частью и тягачом, особенно в периоды быстрого ускорения и замедления. Для защиты от смещения конструкции треножного типа должны быть оборудованы соответствующими и надежно закрепленными удерживающими цепями или аналогичными устройствами.

(3) Покачивание.

(i) При проектировании и установке должны быть предусмотрены соответствующие меры для предотвращения раскачивания или бокового смещения буксируемого транспортного средства относительно буксирующего транспортного средства. Для защиты от раскачивания нижние части, спроектированные с поперечинами, прикрепленными к вертикальным элементам, но отделяемыми от них, должны иметь такие поперечины, прикрепленные к вертикальным элементам не менее чем двумя болтами с каждой стороны. Такие болты должны иметь по крайней мере такую ​​же площадь поперечного сечения, как и те, которые требуются для U-образных болтов для соответствующего крепления на седле, как указано в таблице в параграфе (k) (1) этого раздела.Минимальное расстояние между наиболее удаленными друг от друга точками опоры поперечины вертикальным элементом должно составлять три дюйма при измерении в направлении, параллельном продольной оси тягача.

(ii) Нижняя половина должна иметь опорную поверхность на раме тягача таких размеров, чтобы давление, оказываемое нижней половиной на раму тягача, не превышало 200 фунтов на квадратный дюйм ни при каких условиях. статической нагрузки.Блоки из твердой древесины или блоки из другого подходящего материала, такого как твердая резина, алюминий или подкладка, если они используются между нижней половиной и рамой тягача, должны быть по крайней мере 1/2 дюйма толщиной, 3 дюйма шириной и общей длиной 6 дюймов.

(iii) Ни при каких условиях самая высокая точка опоры буксируемого транспортного средства за верхнюю половину не должна быть более чем на 24 дюйма, измеренная по вертикали, выше верхней части рамы буксирующего транспортного средства, измеренная в точке, где нижняя — половина опирается на тягач.

(4) Деревянные блоки.

(i) Блоки из твердой древесины хорошего качества могут использоваться для увеличения высоты передней части буксируемого транспортного средства при условии, что общая высота таких деревянных блоков не должна превышать 8 дюймов и не более двух отдельных частей, размещаемых на каждой. другой, чтобы получить такую ​​высоту; однако блоки из твердой древесины, количество которых не превышает 4, с общей высотой, не превышающей 14 дюймов, могут использоваться, если общая площадь поперечного сечения U-образных болтов, используемых для крепления нижней половины тягача, составляет не менее На 50 процентов больше, чем требуется в таблице, содержащейся в параграфе (k) (1) этого раздела, или, если другие устройства используются вместо U-образных болтов, они должны обеспечивать такое же большое сопротивление изгибу, как предусмотрено указанные выше U-образные болты большего размера.

(ii) Блоки из твердой древесины должны быть не менее 4 дюймов в ширину, а поверхности между блоками или блоком и нижней половиной или блоком и верхней половиной должны быть выровнены и установлены и поддержаны таким образом, чтобы свести к минимуму любую тенденцию буксируемого транспортного средства к раскачиванию. или рок.

(5) Поперечина, общие требования. Поперечина, которая представляет собой ту часть нижней половины, которая используется для равномерного распределения веса буксируемого транспортного средства на каждый элемент рамы буксирующего транспортного средства, если оно используется, должна быть конструктивно адекватной, правильно установлена ​​и содержаться в надлежащем состоянии для обеспечения надлежащей работы. эта функция.

(6) Поперечина из дерева. Никакие материалы, кроме подходящих металлов, не должны использоваться в качестве поперечины, а древесина не может быть использована в конструкциях каким-либо образом, что может привести к ее растягивающим напряжениям. Дерево можно использовать в поперечинах, если оно поддерживается подходящими металлическими поперечинами по всей длине.

(7) Нижняя половина силы. Нижняя половина должна выдерживать нагрузки, указанные в следующей таблице. Для целей испытания седло-крепление должно быть установлено в нормальном рабочем состоянии, а нагрузка, приложенная через верхнюю половину:

Минимальная тестовая нагрузка в фунтах

(l) Требования к шкворням седельных опор.Шкворень любой седельной опоры должен соответствовать следующим требованиям:

(1) Размер шкворня.

(i) Шкворни должны быть изготовлены из стали, подходящей для этой цели, без дефектов и иметь диаметр не меньше, чем требуется в следующей таблице:

Диаметр цельного поворотного шкворня в дюймах

(ii) Если вместо поворотного шкворня используется шаровой шарнир, диаметр шейки шара должен быть, по крайней мере, равен диаметру соответствующего твердого шкворня, указанному в приведенной выше таблице. Если используются полые шкворни, площадь поперечного сечения металла должна быть по крайней мере равна площади поперечного сечения соответствующего цельного шкворня.

(2) Подходит для шкворня. Если втулка шкворня не используется, шкворень должен плотно входить в верхнюю и нижнюю половины, но не заедать.Те части верхней или нижней половины, которые находятся в подвижном контакте с шкворнем, должны быть гладко обработаны без шероховатых или острых краев. Обеспеченная таким образом опорная поверхность не должна быть меньше радиуса шкворня.

(3) Втулка шкворня на опорах седла. Шкворень всех новых приобретаемых и используемых седельных опор должен быть плотно заключен во втулку, по крайней мере, по такой длине шкворня, которая может находиться в подвижном контакте с верхней или нижней половинами. Обеспеченная таким образом опорная поверхность не должна быть меньше радиуса шкворня.

(4) Шкворень для ограничения вертикального движения. Шкворень должен быть сконструирован и установлен таким образом, чтобы верхняя половина не могла перемещаться в вертикальном направлении относительно нижней половины.

(м) Дополнительные требования к опорам седла. Седловые опоры должны соответствовать следующим требованиям:

(1) Опорная поверхность между верхней и нижней половинами. Верхняя и нижняя части должны быть сконструированы и соединены таким образом, чтобы опорная поверхность между двумя половинами была не менее 16 квадратных дюймов при любых условиях углового положения между буксирующим и буксируемым транспортными средствами: шаровой шарнир должен иметь шар такого размера, чтобы статическая нагрузка на подшипник не превышала 800 фунтов на квадратный дюйм, исходя из предполагаемой площади поперечного сечения шара. Поддерживаемые шариковыми, коническими или роликоподшипниками, такие подшипники не должны иметь нагрузку, превышающую пределы, предписанные для таких подшипников их изготовителем.Верхняя половина должна равномерно и гладко опираться на нижнюю половину, а контактные поверхности должны смазываться и поддерживаться в таком состоянии, чтобы между частями было минимальное сопротивление трения.

(2) Седловые опоры, угловатость. Все приобретаемые и используемые седловые опоры должны обеспечивать угловое положение буксирующего и буксируемого транспортных средств из-за вертикальных кривизны шоссе. Такие средства не должны зависеть ни от ослабления, ни от деформации деталей седельной опоры или транспортных средств, обеспечивающих такую ​​угловатость.

(3) Отслеживание. Седло-крепление должно быть спроектировано, сконструировано, обслуживаться и устанавливаться таким образом, чтобы буксируемое транспортное средство или транспортные средства следовали по пути буксирующего транспортного средства без отклонения. Буксируемые автомобили не должны отклоняться более чем на 3 дюйма в обе стороны от траектории буксирующего транспортного средства при движении по прямой.

(4) Предотвращение прогиба рамы. При необходимости должны быть приняты меры для предотвращения изгиба рамы тягача путем вставки подходящих блоков в канал рамы для предотвращения изгиба.Седло-крепление не должно располагаться так, чтобы вызвать деформацию рамы из-за консольного действия.

(5) Удлинитель рамы. Седловая опора не должна располагаться в задней части рамы тягача.

(6) Гайки закрепленные. Все гайки, используемые на болтах, U-образных болтах, шкворнях или в любой другой части опоры седла, должны быть защищены от случайного разъединения с помощью шплинтов, стопорных шайб, двойных гаек, предохранительных гаек или аналогичных средств. . Детали должны быть сконструированы и установлены таким образом, чтобы гайки полностью входили в зацепление.

(7) Осмотр всех частей. Седло-крепление должно быть сконструировано таким образом, чтобы его можно было разобрать, а каждую отдельную часть проверить на наличие изношенных, погнутых, трещин, сломанных или отсутствующих деталей.

(8) Седловые опоры, маркировка. Каждое новое седло, приобретаемое и используемое автомобильным перевозчиком в операциях по подъему-буксировке, должно иметь отдельную верхнюю и нижнюю половину маркировки со следующим сертификатом производителя (или словами эквивалентного значения).

(n) Требования к устройствам, используемым для соединения автотранспортных средств или частей автотранспортных средств вместе в одно транспортное средство —

(1) Крепление переднего моста.Передняя ось одного механического транспортного средства, предназначенная для соединения с другим транспортным средством или частями механических транспортных средств вместе, чтобы образовать одно транспортное средство, должна быть прикреплена U-образными болтами, отвечающими требованиям пункта (j) (2) настоящего раздела.

(2) Крепление заднего моста. Задний мост одного транспортного средства соединяется с рамой другого транспортного средства с помощью соединительного устройства, которое при установке на место образует прямоугольник. Устройство должно состоять из двух частей, верхней и нижней. Устройство должно быть размером 4 дюйма по Стальной стержень 1/2 дюйма, изогнутый по форме, должен иметь углы, усиленные пластиной не менее чем на 3 дюйма 1/2 дюйма на 8 дюймов в длину.Устройство должно быть скреплено болтами с 3/4-дюймовые болты и не менее трех должны использоваться с каждой стороны. Дерево можно использовать в качестве разделителей, чтобы разделять рамы, и оно должно быть не менее 4 квадратных дюймов.

Буксирные крюки Брисбен — Руководство для новичков по выбору правильного буксирного крюка

С учетом сказанного, если вы предпочитаете подход «сделай сам», сначала убедитесь, что у вас есть подходящие инструменты.Затем обратитесь к инструкциям по установке, прилагаемым к вашему новому буксирному крюку. Если вы все еще не уверены, производитель будет рад помочь вам по телефону с любыми вопросами.

Самостоятельная установка буксирного крюка занимает немного больше времени, чем если бы его установил профессионал. Так что это компромисс между экономией дополнительных денег или экономии времени.

Есть автомобили, на которых установка буксирного крюка чрезвычайно проста. Для других транспортных средств они могут иметь сложную настройку, которая выходит за рамки большинства навыков автомехаников-любителей.К этой категории обычно относятся современные европейские автомобили. Если у вас европейский автомобиль, например BMW, Volvo, Mercedes Benz, Audi, VW, Peugeot, Renault, Range Rover или SAAB. Тогда желательно, чтобы буксирный крюк устанавливался профессионалом.

Вт. В чем разница между оригинальным фаркопом и неоригинальным фаркопом? Насколько безопасны и надежны послепродажные товары?

Aftermarket не только предлагают более низкую цену. Техническая поддержка лучше, чем оригинальные фаркопы, приобретенные через дилерский центр.

Дилерскому центру часто необходимо связаться со своим главным офисом, если возникает проблема. При большом количестве штаб-квартир за рубежом это может занять довольно много времени.

Но австралийские товары для вторичного рынка предлагают гораздо более качественное обслуживание клиентов, чем зарубежные.

Если вы покупаете буксирное устройство для старого автомобиля, может быть сложно найти оригинальные запчасти и буксирное устройство OEM. Особенно, если речь идет о шпильках, болтах и ​​язычках. Если ваша автомобильная марка решит прекратить их производство, их будет сложно найти.

Это может быть проблемой у некоторых производителей автомобилей. Некоторые конструкции фаркопов OEM несовместимы с какими-либо дополнительными принадлежностями. Примеры включают сцепные устройства для бездорожья или сцепные устройства для распределения веса.

У некоторых фаркопов штифт не в центре, в другом месте. Таким образом, язычок на вторичном рынке с приемником сцепки использовать нельзя.

Большинство производителей фаркопов предоставляют пожизненную гарантию на свои запчасти.

Законы и нормативные акты, касающиеся безопасной буксировки

В Австралии существует множество различных законов и правил, касающихся буксировки.Некоторые из этих законов и законодательных актов малоизвестны. Прежде чем отправиться в путешествие по Австралии, важно убедиться, что вы соблюдаете правила безопасной буксировки своей установки.

Буксировка намного сложнее повседневной езды. Когда вы буксируете караван, вам нужно быть очень сосредоточенным. Вам также необходимо принять более строгие меры безопасности, чем обычно.

При буксировке прицепа или автоприцепа необходимо убедиться, что вы соблюдаете все требования безопасности и законодательные нормы.

Следующее руководство по безопасной буксировке (PDF, 155 КБ) содержит информацию о том, как безопасно управлять транспортным средством с прицепом. В нем также рассказывается, как убедиться, что они правильно экипированы.

Автомобиль может иметь закрытый задний номерной знак во время буксировки трейлера или прицепа. На караване или прицепе должен быть указан номерной знак.

с А-образной рамой означает буксировку транспортного средства, у которого все колеса находятся на дороге.Тягач соединяется с буксирным крюком буксируемого автомобиля. Затем образуется треугольная рамка в форме буквы «А» — отсюда и название.

Руководство по буксировке с А-образной рамой (PDF, 191 КБ) содержит дополнительную информацию. В нем показано, как безопасно выполнить буксировку с А-образной рамой транспортного средства с полной массой транспортного средства до 4,5 тонн.

Примечание: Руководство по безопасной буксировке и руководство по буксировке с А-образной рамой соответствуют законодательству Квинсленда. Если вы путешествуете за пределы Квинсленда, обратитесь к законам соответствующего штата или территории.

Другие неизвестные законы и законы в Австралии включают:

Многие люди часто жалуются на то, что водители с караванами едут слишком медленно. Но ехать медленно — не запрещено. Если вы неоправданно чините препятствия водителям или пешеходам, вы можете получить билет. В каждом штате действуют свои правила, поэтому рекомендуется проверять каждое место, куда вы планируете отправиться.

Вы можете двигаться со скоростью, которая является безопасной и «разумной» с учетом дорожных условий.Но если вы планируете проехать 20 км по автостраде для экономии топлива, вам не удастся хорошо провести время с полицией и другими водителями, разочарованными вашим поведением на дороге.

В каждом штате Австралии для любого прицепа массой более 2500 кг необходимо установить систему отключения прицепа с резервной батареей.

Система отрыва прицепа — это средство защиты от сбоев, которое может безопасно остановить прицеп. Он работает путем активации электрических тормозов прицепа, если он отключается во время движения от буксирующего транспортного средства.

Сцепное устройство MT054 | AL-KO

Аксессуары для автодома

Переключить навигацию

• Продукты
  • Фаркоп
    • Для шасси АЛ-КО
    • Ван
    • Сверхмощный
    • Стандарт
    • Переменная
    • Система конструктора
  • Задний багажник Автодома
    • Варио / Варио Свет
    • Вело III
    • Базовый
    • Микро II
    • Ligero III / Ligero III Лайт
  • Фургоны с багажником сзади
    • Кава II
    • Агито Топ
    • Агито 120/150
    • Futuro E-Lift
  • Задний гараж
    • Trineo
    • Гаражный погрузчик Мотоцикл
  • Аксессуары
    • Вспомогательные системы
    • Подножка
    • Расширения дискового пространства
    • Транспортная платформа
    • Поднос для мотоцикла модель 3000
    • Надежно и надежно
    • Световой кронштейн / Запасные части
    • CBE — Электроника
    • Motorradverladehilfe
    • Reserveradhalterung
  • Трейлеры
    • Вилли
    • Вилли Дуо
    • Traigo 500
    • Аксессуары
  • Фаркоп
  • Задний багажник Автодома
  • Фургоны с багажником сзади
  • Задний гараж
  • Аксессуары
  • Трейлеры
• Магазин AL-KO
• Центр обслуживания клиентов
  • Центр обслуживания клиентов Север
  • Центр обслуживания клиентов Юг
  • Центр обслуживания клиентов Запад
  • Направления
  • Центр обслуживания клиентов Север
  • Центр обслуживания клиентов Юг
  • Центр обслуживания клиентов Запад
  • Направления
• О нас
  • SAWIKO
  • Автомобильные технологии AL-KO
  • DexKo Global
  • SAWIKO
  • Автомобильные технологии AL-KO
  • DexKo Global
• Скачать
  • Каталог
  • Форма возврата
  • Каталог
  • Форма возврата
• Карьера
  • Обмен вакансиями
  • Мы как работодатель
  • Вход
  • Обмен вакансиями
  • Мы как работодатель
  • Вход
• Контакт

Съемные буксирные крюки — Сходства и различия между съемными буксирными крюками

Если вы регулярно используете буксирное устройство и считаете, что дизайн вашего автомобиля очень важен, съемное буксирное устройство — идеальное решение.Съемные фаркопы бывают трех типов: горизонтальные, диагональные и вертикальные съемные фаркопы. Мы рады перечислить различные сходства и различия между различными съемными системами.

Сходства съемных фаркопов

Между горизонтальными, диагональными и вертикальными съемными буксирными крюками существуют следующие сходства:

Отсоединяемый

Все съемные буксирные крюки являются инновационными версиями фиксированного буксирного крюка. У вас больше нет постоянно видимого буксирного крюка на вашем автомобиле, но в то же время у вас всегда есть один под рукой, когда он вам нужен.

Дизайн

Крюк и мяч, торчащие из-за бампера, называемые буксирным мячом, можно удалить. После снятия буксирного шара первоначальная конструкция автомобиля остается такой, как задумано. Поэтому выбор съемного буксирного крюка представляет собой элегантное решение.

Простота использования

Для всех типов съемных фаркопов шар очень легко устанавливается и снимается вручную. Это займет всего несколько секунд и несколько щелчков мышью. Вы не испачкаете руки, так как для блокировки или разблокировки шара не требуются инструменты, смазка или смазка.

На клипе ниже показан диагональный съемный буксирный крюк BMA. Ниже на этой странице находится зажим вертикального съемного буксирного крюка BMU.

Заглушка

Конструктивный элемент вашего фаркопа крепится к шасси вашего автомобиля за бампером. Этот конструктивный элемент снабжен втулкой, в которой можно заблокировать и разблокировать съемный шарик. На всех съемных фаркопах имеется заглушка, закрывающая этот рукав.Вы можете поместить его в втулку после того, как буксирный шар разблокирован. Это предотвращает накопление грязи в рукаве.

Доступность крышки багажника

Крышка багажника лучше доступна благодаря съемному буксирному крюку. Благодаря этому легче загружать багажник, так как во время погрузки и разгрузки нет буксирного крюка.

Сумка для хранения

Сумка для хранения поставляется со всеми съемными буксирными крюками. Это гарантирует, что вы сможете хранить буксирное устройство в машине, не оставляя грязи.

Безопасность

После размещения горизонтальные, диагональные и вертикальные тягово-сцепные устройства оптимально подготовлены к нагрузке как велосипедных креплений (вертикальная нагрузка), так и прицепов, караванов, лодочных прицепов и конных боксов (горизонтальная нагрузка). Они обладают такой же прочностью и безопасностью, что и фиксированное буксирное устройство, и, как сообщают производители автомобилей, были протестированы на максимальных значениях.

Дополнительная устойчивость

Во всех съемных системах на конце мяча есть свободный ход.Этот раздвижной металл состоит из двух отдельных частей, которые соединяются и защелкиваются в шаре. Это гарантирует, что давление не будет приложено к концу, где шарик зажат во втулке, предотвращая риск отклонения шара в втулке и гарантируя, что шар остается в стабильном положении.

Замок противоугонный

Все съемные фаркопы защищены от кражи. Мяч имеет постоянный предохранитель с ключом. Вы можете использовать это, когда решите оставить мяч в рукаве.

Отличия

Между горизонтальными, диагональными и вертикальными съемными буксирными крюками существуют следующие различия:

(дюйм) видимость

При ходьбе вокруг автомобиля рукав горизонтального съемного фаркопа полностью виден под бампером, рукав диагонального съемного фаркопа частично виден, а рукав вертикального съемного фаркопа полностью невидим. Гнездо диагонального и вертикального съемных фаркопов всегда можно сложить вне поля зрения за бампером.С горизонтальным съемным фаркопом это зависит от конструкции автомобиля.

Доступность

Рукав горизонтального и диагонального съемных фаркопов полностью доступен. Достаточно просто наклониться, чтобы заблокировать и разблокировать мяч, так как в обеих системах втулка частично или полностью видна под бампером. Поскольку рукав вертикального съемного фаркопа спрятан за бампером, вам придется опуститься на колени, чтобы заблокировать и разблокировать эту систему.

Операция

Горизонтальный съемный буксирный крюк имеет скользящий механизм для блокировки и разблокировки шара.В этом отличие от диагонального и вертикального съемного фаркопа, которым можно управлять с помощью шкалы. На этом циферблате есть стрелки, которые показывают два последовательных действия, необходимых для разблокировки системы. Направление поворота циферблата в обеих системах различается. На вертикальном съемном буксирном крюке циферблат должен быть повернут вверх, а на диагональном съемном буксирном крюке — вниз. Преимущество поворота вниз в том, что ваша рука отворачивается от бампера. Это гарантирует, что между бампером и циферблатом останется больше места для вашей руки, чтобы легко разблокировать систему.

Звуковой замок

Очень слышен замок диагонального и вертикального съемных фаркопов.
