Cеквентальная коробка передач что это такое принцип работы
Большинство людей, интересующихся автомобильной промышленностью, привыкли к тому, что автомобиль может передвигаться либо с помощью механической трансмиссии, где все переключения осуществляются напрямую водителем из салона авто, либо при помощи её более комфортабельного аналога – автоматической коробки передач, которая самостоятельно отвечает за переключение скоростей. Однако на автомобильном рынке существует предложение и для тех, кто хочет при управлении машиной совмещать динамичность механической КПП и удобство автомата – такое решение называется секвентальная коробка передач.

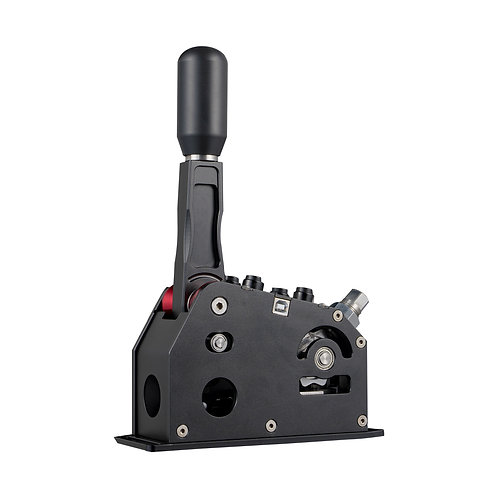

Секвентальная коробка передач
ПОНЯТИЕ И ИСТОРИЯ РАЗВИТИЯ СЕКВЕНТАЛЬНОЙ КОРОБКИ ПЕРЕДАЧ
Понять, что такое секвентальная коробка передач, несложно, разобрав значение первого слова. Прилагательное «секвентальная» берёт свои корни из английского языка и в дословном переводе звучит как «очерёдность» либо «последовательность».
Соответственно, наличие у автомобиля такого типа коробки передач подразумевает, что скорости можно будет переключать только в строгой последовательности. Выбор передачи осуществляется за счёт перемещения селектора только в одном направлении, в чём и заключается отличие от механики, где передачу можно выбрать в произвольном порядке. Секвентальные коробки передач стали использоваться автопроизводителями ещё в середине 90-х годов. Например, знаменитое подразделение «motorsport» устанавливало первое поколение таких коробок в свои спортивные автомобили 3-й серии (М3 в кузове Е36). Предпродажные испытания показали, что секвентальная коробка передач помогает водителю подстраивать авто под свой стиль вождения лучше, чем с использованием АКПП, сохраняя при этом возможность самостоятельно влиять на переключения передач с той же эффективностью, что и механика, если необходимо последовательное изменение скорости движения.
Продажи экземпляров, снабжённых секвентальной коробкой, показали, что многим водителям такая альтернатива более привычным аналогам пришлась по вкусу, однако от некоторых покупателей можно было услышать отзывы об относительно большом интервале переключения скоростей.
Ситуацию исправил выход второго поколения секвентальной коробки передач и интеграция в новую спортивную модель компании с индексом М3 Е46.

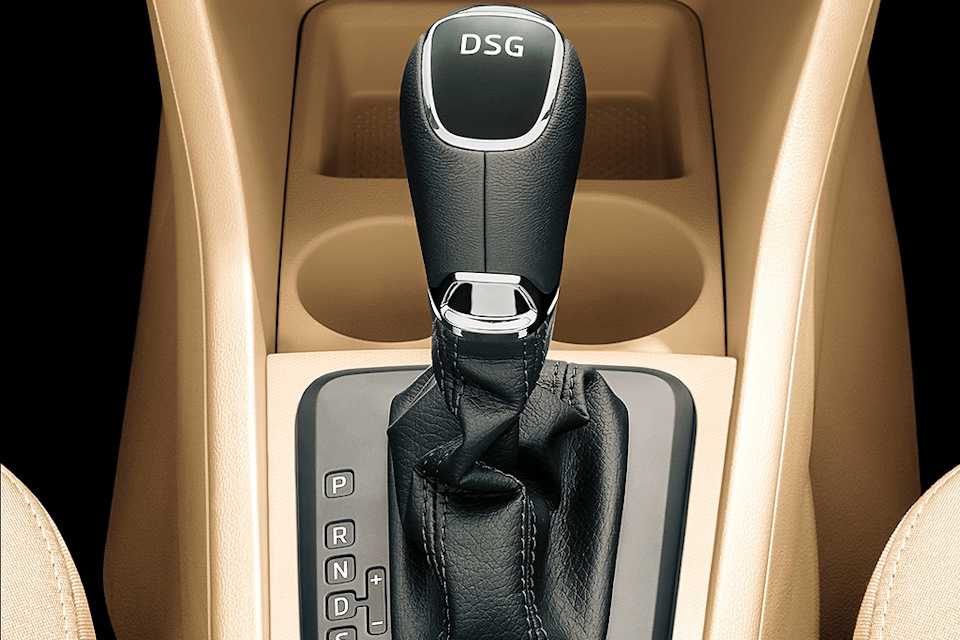

КПП с двойным сцеплением
На этом инженеры «BMW» не остановились, и уже третье поколение секвентальных коробок стало отличительной особенностью их легендарной М5 Е60. С каждым новым этапом развития секвентальная КПП всё больше подстраивалась конструкторами под нужды потребителя: время, затрачиваемое на переключение передачи, значительно сокращалось, в то время как динамика автомобиля при каждом переключении заметно росла.
Что такое КПП секвентального типа
Классическая механическая коробка, несмотря на некоторые недостатки, по-прежнему занимает доминирующие позиции в сегменте автомобильных трансмиссий. Этому есть объективное объяснение – овладеть навыками переключения достаточно просто, нужна лишь небольшая практика. Но главное – такая КПП предоставляет водителю свободу действий: двигаясь с нужной скоростью, он может переключаться на любую передачу без ограничений.
Например, разогнавшись, переключиться с третьей сразу на пятую, тронуться с места со второй и даже третьей, если есть достаточный уклон, резко затормозить и включить вторую передачу после четвёртой.
Разумеется, полной свободой это назвать нельзя – выбранная передача должна соответствовать нагрузке на авто и скорости движения.
Секвентальная КПП этого не позволяет. Её основное отличие от механики – необходимость последовательного включения всех передач, независимо от направления.
Вы спросите, а какой смысл в такой трансмиссии? Ответ будет очень простым: в упрощении управления автомобилем. В этом нет никаких противоречий – машины с секвентальной коробкой не имеют сцепления, поэтому водителю вообще не нужно задумываться о том, какая передача в настоящее время задействована, и какую нужно включать при наборе скорости или, наоборот, при торможении. В результате процесс переключения передач заметно ускоряется, что можно назвать основным достоинством СКПП.
Строго говоря, коробки передач данного типа – неотъемлемая часть мототехники, особенно старых поколений, где переключение осуществляется ножной педалью.
Но и сегодня, к примеру, мотоциклы BMW оснащаются именно этим типом трансмиссии, которая со временем тоже эволюционирует, становясь более совершенной, безотказной и удобной. Так, в настоящее время выпускаются семиступенчатые секвентальные коробки передач модели SMG. Первое поколение таких КПП устанавливалось на автомобили BMW Е36 М3 с 1996 года, с 2001 года SMG 2 стала основной трансмиссией Е46 М3, а третье поколение вошло в комплектацию Е60 М5.
Если при использовании МКПП у опытного и умелого водителя на переключение передач тратится порядка 0.6 секунды (среднестатистический показатель заметно выше), то использование современных секвентальных коробок позволяет уменьшить этот временной промежуток примерно втрое, до 0.2 секунд.
Безусловно, для рядового автомобилиста это некритично, а вот для спортсменов такой выигрыш во времени очень даже существенен, учитывая, что во время гонки переключаться приходится очень часто.
Следует считать заблуждением мнение о том, что СКПП устроена сложнее механики.
Коробка-автомат – да, это действительно очень сложное устройство, а вот конструкция трансмиссии типа SMG проще, чем у МКПП. Хотя бы потому, что здесь отсутствуют синхронизатора, но об устройстве секвентальных коробок мы поговорим чуть позже.
Таким образом, правильный ответ на вопрос, что значит секвентальная КПП, заключается в следующем: это тип трансмиссии, в котором передачи переключаются исключительно последовательно (1-2-3-4 и т.д.), как вверх, так и вниз, но зато намного быстрее, при этом педаль сцепления отсутствует, а её роль выполняет электроника. По крайней мере, в легковых автомобилях.
Как это работает
Все мы знаем, что такое автоматическая или адаптивная и механическая коробка. В первом случае система все делает сама, опираясь на текущие нагрузки и скорость движения машины. То есть адаптируется под машину. В случае с механикой нужно самостоятельно переключать передачи.
В случае с секвентальной КПП важно заметить, что она отличается способностью переключать скорости последовательно.
Грубо говоря, если на механике можно «перепрыгнуть» с 5 на 3 скорость, то секвенталка этого сделать не позволит. Есть последовательность переключений, нарушать которую СКПП не может.
Изначально СКПП создавались для гоночных авто, болидов Формулы 1 и машин, которые принимают участие в профессиональных гонках. Но идея понравилась автопроизводителям, из-за чего многие внедряют такие коробки в гражданские машины. И это радует.
Ошибка многих в том, что они считают СКПП аналогом АКПП. На деле источником вдохновения для создания секвенталки служила механика. Строили ее на базе МКПП.
Рассмотрим принцип работы этого устройства и ключевые особенности СКПП. Так вы поймете, что это и как работает вся система секвенталки.
- У СКПП нет педали сцепления. Это приятно радует тех, кто не имеет большого опыта вождения. Управление упрощается, не нужно постоянно выжимать сцепление. За него отвечает электроника, получающая сигналы от сенсоров при считывании нажатий на педаль газа и включении передачи.
Коробка, получив от блока управления команду, датчиками передает сигнал о скорости, на которой движется сейчас машина. Прогрессивный блок — это последний этап, где происходит корректировка параметров движения. Он изучает буквально все, от оборотов мотора до включенного или выключенного кондиционера. - В конструкции секвенталки используют шестерни прямозубного типа. Их КПД выше по сравнению с косозубыми конструкциями, стоящими на механике. Последние обладают внушительными потерями при трении. Хотя прямозубки передают меньший крутящий момент. Чтобы компенсировать это, шестерни ставят большого размера.
- Сервопривод гидравлического типа. Последняя отличительная черта. Такое устройство осуществляет переключение между скоростями. Сейчас многие уверены, что гидросервопривод — это достояние роботизированных коробок. Распространенная ошибка, ведь там используют электрические девайсы.
Коробка, получив от блока управления команду, датчиками передает сигнал о скорости, на которой движется сейчас машина. Прогрессивный блок — это последний этап, где происходит корректировка параметров движения. Он изучает буквально все, от оборотов мотора до включенного или выключенного кондиционера.ПРИНЦИП РАБОТЫ СЕКВЕНТАЛЬНОЙ КОРОБКИ ПЕРЕДАЧ
Главная задача секвентальной коробки передач, принцип её работы при разгоне автомобиля – уменьшение интервала между переключением скоростей.
Использование секвентальной коробки передач в качестве трансмиссии позволяет достичь этого не только с помощью максимального упрощения процесса переключения, но и благодаря отсутствию необходимости для водителя управлять сцеплением самостоятельно. Отсутствие сцепления в качестве дополнительной педали даёт преимущество как начинающим водителям, для которых привыкание ко всем тонкостям процесса вождения представляет некоторые сложности, так и профи, которые эксплуатируют автомобиль на пределе его возможностей и каждая доля секунда для которых – это уйма потерянного при разгоне времени. На самом деле сцепление у секвентальной КПП также присутствует, но управление им осуществляется с помощью отдельного электронного блока, который самостоятельно рассчитывает, исходя из текущей скорости автомобиля и силы воздействия водителя на педаль акселератора, какая передача является в текущий момент самой оптимальной.
коробки передач, принципа её работы
От этого блока подаётся сигнал на трансмиссию, в место расположения датчиков определения скоростей.
Следующим и конечным пунктом отправки сигнала после обработки датчиками выступает прогрессивный блок – агрегат, отвечающий за коррекцию данных о работе ДВС. Кроме данных о скорости автомобиля, прогрессивный блок обрабатывает также информацию о работе всех элементов блока комфорта и на основе совокупности получаемых данных производит вычисления по оптимизации движения.
Механическая коробка
На большинстве отечественных авто установлена именно механическая КПП, поэтому практически каждый встречался с ней на практике хотя бы во время вождения в автошколе. Такая коробка передач функционирует по следующему принципу. Кулиса может быть установлена в нейтральном положении, которое находится посредине между передачами. А для того чтобы начать движение, необходимо выжать педаль сцепления и включить первую передачу. В процессе набора скорости движения передачи переключаются последовательно.
Но водитель может тронуться и со второй передачи, если покрытие дороги не препятствует плавному движению и двигатель позволяет выполнить такой манёвр.
Если автомобиль не заводится, мы толкаем его и можем включить двигатель даже на третьей и четвёртой передаче. Для снижения скорости при повороте мы можем переключить даже с пятой на вторую. Другими словами, вы должны запомнить главную мысль: на механической КПП можно переключать передачи непоследовательно.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СЕКВЕНТАЛЬНОЙ КОРОБКИ ПЕРЕДАЧ
От своих конкурентов секвентальная коробка передач отличается следующими уникальными особенностями:
- в основе строения секвентальной КПП лежат шестерни с прямыми зубцами, и это является её главным отличительным признаком от механической коробки, где за основу берутся косозубые шестерёнки. В этом отличии кроется преимущество секвентальной коробки передач, поскольку прямозубые шестерни, в отличие от аналогов, во время функционирования коробки почти не создают трения;
- также диаметр каждого шестерня несколько увеличен в сравнении с теми, что используются для МКПП, что позволяет передавать большее количество крутящего момента на колёса;
Преимуществами секвентальной коробки передач
- ещё одна характерная особенность секвентальной коробки передач – это использование гидравлического сервопривода. Неосведомлённые водители иногда путают сервоприводы на гидравлической основе с автоматическими КПП, тем самым допуская ошибку, поскольку конструкция, рабочий принцип и коэффициент полезного действия в результате у них существенно различаются.
Неосведомлённые водители иногда путают сервоприводы на гидравлической основе с автоматическими КПП, тем самым допуская ошибку, поскольку конструкция, рабочий принцип и коэффициент полезного действия в результате у них существенно различаются.И как с этим жить?
Как мы знаем, любая коробка передач может вызывать множество споров, иметь союзников и противников. Не обошло это стороной и секвентальную трансмиссию. Но давайте по порядку: если вы решились на автомобиль с подобной трансмиссией — вас обрадует отсутствие педали сцепления и скорость работы «коробки», помимо этого, как и любая «механика» секвентальная трансмиссия будет экономить вам топливо в сравнении с АКП. Второй несомненный плюс заключается в возможности ездить в нескольких режимах, про которые мы рассказали выше. Дополняет наш ряд плюсов переключение передач непосредственно на руле, при наличии лепестков.
Однако как мы все понимаем, не бывает идеальных механизмов, поэтому даже у такой, с виду идеальной коробки, бывают проблемы.
Поскольку сцепление, как таковое, отсутствует — страдает гидравлический механизм переключения, ведь он изнашивается больше обычного из-за повышенных нагрузок. Посмотрите на соревнования в автоспорте, к примеру по дрифту, где практически после пары-тройки заездов механики уже готовы ремонтировать коробку передач. Серийные автомобили, конечно, позволяют вам наслаждаться ездой чуть дольше, ведь если вы не играете в спортивного водителя на дороге, ваша коробка передач будет жить долго и счастливо, но если вы решите поиграть в гонщика – готовьтесь к тому, что ремонтировать такие коробки передач очень и очень накладно, а заменить на новую ещё дороже.
ПРЕИМУЩЕСТВА СЕКВЕНТАЛЬНОЙ КОРОБКИ ПЕРЕДАЧ
Несомненно, трансмиссия, используемая в спортивных автомобилях самых именитых мировых производителей, не может не обладать рядом сильных сторон, выгодно выделяющих её на фоне других предложений. Преимуществами секвентальной коробки передач являются:
- высокая скорость переключения скоростей – главный плюс КПП на секвентальной основе. Смена передачи действительно происходит мгновенно – всего за 150 м/с. Причиной такого высокого показателя стали уже перечисленные ранее конструктивные особенности трансмиссии: прямозубые шестерёнки с увеличенным диаметром и сервопривод на основе гидравлики;
- полное отсутствие потери скорости при переключениях – передачи не просто переключаются с молниеносной скоростью, их смена друг другом никак не влияет на динамику движения автомобиля;
- быстрое достижение максимального количества оборотов – секвентальная коробка передач лучше взаимодействует с двигателем автомобиля, за счёт чего переключение скоростей происходит в оптимальном для быстроты разгона диапазоне оборотов ДВС;
Смена передачи действительно происходит мгновенно – всего за 150 м/с. Причиной такого высокого показателя стали уже перечисленные ранее конструктивные особенности трансмиссии: прямозубые шестерёнки с увеличенным диаметром и сервопривод на основе гидравлики;секвентальная коробка передач – это не другое название роботизированной коробки.
- быстрое достижение максимального количества оборотов – секвентальная коробка передач лучше взаимодействует с двигателем автомобиля, за счёт чего переключение скоростей происходит в оптимальном для быстроты разгона диапазоне оборотов ДВС;
- отсутствие отдачи в руку водителя в виде колебаний и вибраций – опять же благодаря налаженному механизму КПП на секвентальной основе подобного рода дискомфорт не побеспокоит хозяина авто с такой коробкой передач;
- пониженный расход топлива, обусловленный конструктивными особенностями КПП.
ВАЖНО: в автомобилях с секвентальной коробкой передач даже переключения с помощью подрулевых лепестков происходит значительно быстрее, нежели у моделей с конкурирующими трансмиссиями. Это преимущество может стать решающим, к примеру, при соревнованиях на лучший результат по прямой линии.
Кулачковая или секвентальная
Создавая секвентальную КПП, разработчики ставили цель снизить интервал между сменами скоростей. Благодаря конструктивным особенностям такой трансмиссии это достигается путем упрощения переключения и отсутствию операций с педалью сцепления. Особенно важно это для новичков и неопытных водителей, у которых возникают сложности с правильным выполнением процедур переключения. Но и профессионалы оценят КПП по достоинству, благодаря ее удобству и возможности тонко чувствовать и контролировать поведения автомобиля, используя максимум его возможностей.
НЕДОСТАТКИ СЕКВЕНТАЛЬНОЙ КОРОБКИ ПЕРЕДАЧ
Как и у других типов трансмиссий, у секвентальной КПП имеются и негативные моменты в эксплуатации:
- относительно быстрый износ – поскольку на автомобилях с установленными секвентальными коробками ездят, как правило, очень быстро, причём такой режим езды и агрессивный стиль вождения сохраняются постоянно, это приводит к частым поломкам и последующим обращениям на станции сервисного обслуживания. Электронный блок распределения нагрузки в секвентальной коробке передач выступает преимуществом при разгоне, но может послужить и причиной неисправности, поскольку любое несвоевременное переключение скорости полностью нарушает необходимый алгоритм и приводит к дестабилизации всей системы;
Электронный блок распределения нагрузки в секвентальной коробке передач выступает преимуществом при разгоне, но может послужить и причиной неисправности, поскольку любое несвоевременное переключение скорости полностью нарушает необходимый алгоритм и приводит к дестабилизации всей системы;стереотипы секвентальных КПП
- стоимость расходных материалов и работ по их замене/установке – так же, как и в случае с электронным блоком, составные элементы секвентальной коробки являются преимуществом, когда речь идёт о скоростных характеристиках, но вот стоимость ремонта этих механизмов к плюсам данного типа трансмиссии отнести никак нельзя. Починить в ней что-либо самостоятельно также является сомнительной перспективой для владельца авто с коробкой на секвентальной основе.
ВАЖНО: при ремонте коробки передач на секвентальной основе необходимо использовать только оригинальные запасные части. Поскольку по конструкции такая коробка существенно отличается от механики и автомата, заменить большинство расходных материалов на подобные, используемые в других коробках, не получится.
Сфера применения секвентальной АКПП
Изначально такие коробки и в самом деле устанавливались только на автомобили, используемые в разных дисциплинах автоспорта. Впрочем, и сегодня этот тип трансмиссии в автогонках не имеет конкурентов, позволяя осуществлять переключение передач максимально быстро и без промежуточного падения оборотов. Несколько десятых долей секунды (строго говоря – минимум полсекунды) – это очень много там, где победителя от призёра зачастую отделяют сотые доли секунды. Добавьте к этому гидравлический механизм переключения – и получите действительно высокоскоростную трансмиссию, пускай и достаточно дорогую.
Но уже более двух десятилетий СКПП устанавливаются и на серийные авто. Пионером здесь оказался автоконцерн BMW, в настоящее время такой коробкой оснащаются, к примеру, модели M3/M5 от BMW или Mercedes-Benz С-класс. Некоторые путают такую трансмиссию с автоматом, именуя её «ручным» вариантом АКПП, что в принципе неверно, и мы об этом уже говорили.
Обладатели авто, оснащённых секвентальной КПП, утверждают, что управление транспортным средством стало намного проще, а точного попадания в передачу в зависимости от режима движения не требуется.
На многие мотоциклы устанавливаются коробки, работающие по принципу последовательного переключения передач, причём такой технологии уже более 50 лет. Обычно это рычаг, переключаемый ногой, имеющий два положения: вперёд и назад. Нейтраль расположена между ними.
Секвентальная коробка передач устанавливается и на машины сельскохозяйственного назначения (трактора, гусеничная техника). Здесь рычаг переключения располагается также под ногами, как у мотоциклов, но может устанавливаться и на руль.
Наконец, СКПП оснащаются многие модели большегрузных грузовиков и другой тяжёлой спецтехники, у которых количество передач может превышать десяток – управлять такой механической коробкой было бы очень сложно.
ЗАБЛУЖДЕНИЯ ПО ПОВОДУ СЕКВЕНТАЛЬНОЙ КОРОБКИ ПЕРЕДАЧ
секвентальная коробка передач – это уже тем более не автомат
Для обывателей наиболее распространёнными являются два неверных стереотипа о секвентальных КПП.
Поясняем:
- секвентальная коробка передач – это не другое название роботизированной коробки. В своей основе первая использует гидравлический сервопривод, а вторая – электрический;
- секвентальная коробка передач – это уже тем более не автомат. Не следует путать автоматическую КПП с возможностью перехода в ручной режим с секвентальным аналогом.
ВЫВОДЫ О СЕКВЕНТАЛЬНОЙ КОРОБКЕ ПЕРЕДАЧ Трансмиссия на секвентальной основе станет отличным решением для любителей динамичной езды и быстрого разгона, которые не хотят полностью отдавать управление автомобилем на поруки современных электронных помощников, но при этом желают получить не только максимум драйва и адреналина, но и сочетать это с комфортной эксплуатацией, без необходимости лишних движений и операций.
Вывод
На сегодняшний день секвентальная коробка передач становится всё популярнее и устанавливается на новые модели автомобилей и даже мотоциклов. С течением времени эта технология совершенствуется и доводится до идеала.
Если сравнить первые такие трансмиссии, которые вышли в серийное производство на автомобилях BMW в 1996 году, и современные аналоги — разница будет колоссальной! А если устанавливается на авто секвентальная трансмиссия, которая ещё и кулачковая, — то вы получаете в два раза больше преимуществ. Чаще всего такое технологическое решение применяется на спортивных автомобилях.
В чем разница между типтроником и автоматом

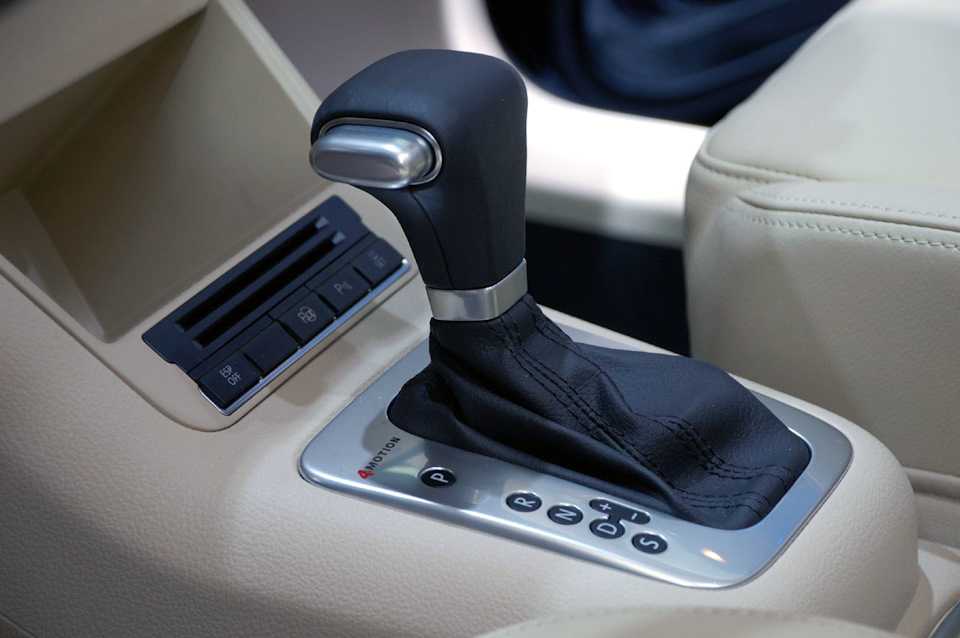

Рычаг переключения Типтроника
В первую очередь разница заключается в режиме эксплуатации автомобиля. Когда водитель передвигается в режиме «автомат», то он переводит селектор выбора передач в режим D и движется, нажимая на педаль газа. В этот момент блок управления двигателем принимает сигнал от датчика положения акселератора и подает больше топлива в цилиндры двигателя, потому что дроссельной заслонкой, которая предназначена для подачи воздуха в те же цилиндры, управляет сам водитель. Такие действия приводят к повышению оборотов коленчатого вала и как следствие растут обороты турбинного и роторного колеса гидротрансформатора, что вызывает переход от низшей на последующие передачи.
С уменьшением числа оборотов двигателя и скорости автомобиля коробка понижает передачу.
Разница типтроника и автомата заключается в режиме эксплуатации автомобиля.
При переводе селектора в режим S или M (типтроник или стептроник) водитель самостоятельно подбирает передачу, которая будет отвечать его режиму движения. Для этого он ориентируется на скорость автомобиля и на обороты коленчатого вала. Однако в каждой коробке реализована защитная функция, которая заключается в том, что стрелка тахометра никогда не дойдет до красной зоны или так называемой отсечки, потому что это повысит нагрузку на коробку. Если одной фразой описать разницу, то можно уверенно сказать, что эксплуатация в режиме типтроника и автомата идентична, только отличается число оборотов, на которых переключаются передачи. Теперь вы поняли, как пользоваться типтроником на своем авто. Стоит отметить, что при переключении на пониженную передачу может ощущаться небольшой удар по кузову. Это не свидетельствует о какой-либо поломке, а лишь говорит о том, что водитель выбрал для такой задачи неправильный скоростной режим.
Плюсы и минусы преселективной коробки
Сравнивая эти агрегаты между собой можно отметить, что преселективная коробка передач с сухим сцеплением имеет ряд преимуществ перед предыдущей версией:
- низкий вес. Новая модель на 25 процентов легче предыдущей;
- в четыре раза меньший объем используемого масла;
- более 6 процентов экономии топлива в городском цикле по сравнению с предыдущей ;моделью за счет отсутствия необходимости постоянного использования гидронасоса.
Конечно, как было уже сказано, есть один минус — использование с силовыми агрегатами мощностью до 250 Нм. Но как раз все плюсы позволяют очень эффективно ее совмещать с малолитражными городскими автомобилями, добиваясь высоких результатов экономии топлива, КПД, комфорта водителя и пассажиров.
Сравнивая преселективную коробку передач с автоматом, следует сказать, что роботизированная трансмиссия выигрывает по части своих показателей, таких, как:
- скорость переключения передач;
- более высокий КПД;
- пониженный расход топлива.
Но при этом проигрывает в силе передающего крутящего момента (автоматическая коробка справляется легко с 1000 Нм) и в скорости срабатывания кик-дауна. Автомат легко перескакивает с повышенной передачи через одну или даже через две вниз для придания ускорения, а преселектив работает только последовательно, переключая уже подготовленную высшую передачу на более низкую и так далее. Кроме этого, автоматическая коробка гораздо легче подстраивается под стиль вождения пилота без каких-либо последствий для себя в отличие от роботизированного преселектива, который больше склоняется к определенной, не рваной, манере поведения — или быстро или размеренно.
Говоря о недостатках преселективной коробки, стоит добавить следующее:
- конструкция агрегата довольно сложна, практически неремонтопригодна. Очень часто его приходится менять целиком;
- блок Мехатроник чувствителен к частой смене температур, может выходить из строя при ее больших колебаниях. Он не ремонтируется, а подлежит полной замене;
- процедура замены масла в 6-и ступенчатой DSG дорогостоящая по сравнению со всеми остальными видами КПП.
Это, пожалуй, все недостатки, которые вполне могут сопровождать другие виды коробок передач.
Секвентальная коробка передач: устройство и принцип работы
Содержание:
- Что это такое?
- Принцип работы СКП
- Конструктивные особенности
- Где используется?
- Преимущества и недостатки
- Основные заблуждения и мифы
- На каких машинах установлена СКПП?
- Подведем итоги
Коробка передач — это механизм для передачи мощности, вырабатываемой двигателем, на силовую установку транспортного средства. Эффективная работа трансмиссии возможна благодаря изменению передаточного числа (отношение между выходным и входным валом), за которое отвечает коробка передач.
Многие автолюбители совершенно не знают, секвентальная коробка передач что это такое, как она работает. СКПП представляет собой ту же автоматизированную коробку, но с последовательным переключением передач.
Что это такое?
Механическая коробка передач отличается высокой прочностью, дешевизной в эксплуатации, а также невысокой ценой и отказоустойчивостью. К сожалению, с рынком автоматических коробок передач многое изменилось. Запчасти к МКПП оказались дороже, а их ремонт затруднен. Дополнительным недостатком ручного переключения передач является необходимость выжимать сцепление. Большинство людей, управляющих автомобилями с автоматом, убеждаются, что АКПП намного комфортнее как в городе, так и за его пределами.
Механическая коробка передач для многих водителей является неудобной, но она все равно занимает лидирующие позиции в списке автомобильных трансмиссий. Переключать скорости на «механике» довольно просто, надо лишь обзавестись нужными навыками. Если водитель ездит на МКПП, то он сначала выжимает сцепление, включая первую передачу.
Теоретически водитель может стартовать со 2-й скорости, но желательно этого не делать.
Автоматическая коробка упрощает езду. Управлять машиной намного проще, чем с «механикой». Автоматические КП — удобное решение в населенных пунктах. Водитель может почувствовать комфорт, стоя в пробке или на светофоре. Аналогичная ситуация и на более длинном маршруте, где снижение передач и скорости не связано с постоянным нажатием сцепления. Обратной стороной машины стало снижение динамики движения и повышенный расход топлива. В настоящее время обе эти проблемы смягчены до такой степени, что часто автомобили с АКПП работают лучше, чем автомобили с МКПП. Преимущества этого типа коробки передач — очень плавное и быстрое переключение передач, простота использования и даже переключение передач, адаптированное к стилю вождения водителя. Обратной стороной является то, что многие автомобили отстают от заявленных выше параметров.
Но поклонников «автомата» становится все больше, при этом АКПП все равно продолжают модернизировать.
Именно так появилась секвентальная КП. Главной особенностью СКП является необходимость последовательного переключения скоростей. Она упрощает вождение, поскольку теперь не приходится вспоминать о том, какая передача сейчас установлена, и какую нужно включить при наборе скорости.
Принцип работы СКП
Рассмотрим, что такое секвентальная коробка передач принцип работы и отличия от «механики» и «автомата». Данная трансмиссия по своему принципу чем-то напоминает механическую, но имеет массу дополнительных особенностей:
Педали сцепления не предусмотрено. Сила нажатия отслеживается через датчики. Это дает новичкам больше уверенности.
Чтобы переключить скорости, водитель может использовать либо рычаг, либо кнопки, расположенные на руле.
Корректировка расхождений в режиме езды происходит через гидравлические сервоприводы.
Во время движения водителю нужно лишь переключать передачи последовательно. Эта «простота» управления была достигнута с помощью принципа использования тяг, которыми оснащена конструкция КП.
Например, во время езды на «механике» водитель дергает рычаг, тем самым заставляя тягу подтягиваться, а затем поворачиваться и активировать новую передачу.
Конструктивные особенности
Секвентальная КП от других коробок отличается рядом конструктивных особенностей. Во-первых, в основе конструкции находятся шестерни с прямыми зубчиками, чего нельзя сказать о механической коробке. В ней установлены косозубые шестерни. Именно в прямых зубьях и скрывается главное преимущество СКП. Такие шестерни практически не образуют трения. Во-вторых, диаметры шестеренок увеличены по сравнению с теми, что есть в «механике». В-третьих, в секвентальной КП применяется гидравлический сервопривод. Но автолюбители не видят отличий между сервоприводом гидравлическим и «автоматикой». Но это в корне не верно, эти конструкции имеют разный принцип работы и КПД.
К другим особенностям относят то, что рычаг переключения находится часто на руле. Вместо рычага бывают кнопки. При этом коробка функционирует либо в стандартном механическом, либо в спортивном режиме.
Где используется?
Секвентальная КП была разработана для автомобилей, которые имеют спортивную направленность. Гонщикам нужно быстро переключать скорости, не теряя обороты мотора. Но со временем коробки начали устанавливать на обычные легковые машины. Самым первым брендом, который начал эксплуатировать СКП, был BMW.
Уже больше полвека секвентальные коробки применяются на мототехнике. Также последовательное переключение скоростей происходит на байках. При этом данный принцип используется еще на мотоциклах.
И в последнюю очередь секвентальная трансмиссия устанавливается на тяжелой технике. Ею оснащены с\\х техника, строительная, а также грузовые авто, чьи КП обладают более 10 скоростями. Последовательное переключение очень облегчает управление подобной техникой.
В серийные автомобили СКП также устанавливается. Например, она стоит у следующих моделей: BMW M3, BMW M5, Mercedes Benz C-Class. Можно с уверенностью сказать, что такая коробка намного распространеннее, чем кажется на первый взгляд.
Преимущества и недостатки
Узнав, что такое секвентальная коробка передач на машине, владельцам становится интересно, какие преимущества и недостатки она имеет. Некоторые автолюбители желают приобрести авто с такой коробкой, но сомневаются в выборе. Чтобы определиться с решением, им стоит изучить плюсы и минусы.
К преимуществам относят:
Мгновенное переключение. СКП переключает скорости почти мгновенно. Это происходит из-за присутствия в системе электронного блока управления и сервопривода.
Экономичность. Секвентальная коробка расходует горючее экономнее, чем другие КП. Это достигается благодаря очень продуманной конструкции.
Комфорт. На СКП все происходит наоборот тому, что нужно делать, управляя «механикой». Водитель может ехать с комфортом и наслаждаться ездой.
Подрулевые лепестки. Они представляют собой дополнительную функцию, которая позволит человеку почувствовать себя гонщиком Формулы 1.
Слабая устойчивость к нагрузкам и высокая стоимость авто с СКПП — недостатки, которые имеет коробка.
Повышенные нагрузки заставляют трансмиссию выйти из строя в короткий период эксплуатации. Система довольно чувствительна к несвоевременному переключению. Но если человек успевает переключать передачи и не допускает нагрузок, то трансмиссия будет работать ни один год.
Кроме того, что машины с СКПП стоят довольно дорого, их соответственно, дорого обслуживать. Высокая цена обслуживания спровоцирована тем, что система имеет большое количество счетчиков и блоков анализаторов.
Основные заблуждения и мифы
Вокруг секвентальной коробки передач крутится множество мифов и заблуждений. Стоит развеять их перед тем, как кто-то решит приобрести машину с таким типом трансмиссии.
Многие водители считают, что СКПП является тем же самым механизмом, что и роботизированная коробка. Да, они имеют похожий принцип работы, но все же обладают большими отличиями. Например, в коробке-робот присутствуют электрические сервоприводы.
Еще один миф заключается в том, что есть мнение о неразлучности секвентальной и механической коробки.
Это неправда, так как СКПП может существовать отдельно от «автоматики».
Третье большое заблуждение состоит в том, что секвентальная коробка есть только на спортивных машинах. Сочетание этих технологий дает большое преимущество гонщикам на трассе, однако СКПП используется и на серийных авто не первый год.
Секвентальная основа трансмиссии является хорошим вариантом для гонщиков и просто любителей езды на высоких скоростях. С помощью такой коробки практически не придется самостоятельно управлять машиной. Быстрая и комфортная езда может быть приятной и не требовать лишних движений.
На каких машинах установлена СКПП?
Секвентальная КП может встречаться на серийных авто, а не только на спорткарах. Например, компания БМВ уже несколько лет выпускает модели с такой трансмиссией. В ней присутствует индивидуальная тяга привода, которая обеспечивает смену скоростей. На BMW М5 Е60 агрегат увеличивает динамику вождения. Если брать в расчет машины российского производства, то СКПП встречалась на ВАЗ-2108.
Здесь был установлен упрощенный агрегат, но с его помощью водитель мог делать маневры, переключаясь с одной скорости на другую.
Подведем итоги
СКПП — агрегат, который сочетает в себе функции «механики» и «автомата». Однако данная трансмиссия имеет ряд особенностей, не присущих ни одной другой. К преимуществам коробки относят высокую скорость переключения передач и поддержку нескольких рабочих режимов. Однако к недостаткам КП можно отнести малый срок службы и высокую цену на обслуживание. Многие водители не имеют полной картины представления об этой коробке передач. Большинство считают ее аналогичной коробке-робот, другие думают, что ее устанавливают только на спорткары.
Последние новости:
Основные причины троения двигателя
1-е полугодие 2016-го российский рынок авто медленно гулял по дну
10 самых продаваемых автомобилей 2012 года
10 советов водителям от бывалого автомобилиста
12 июля: правила меняются!
5 компактных автомобилей для города
5 самых надежных бюджетных авто для зимы
5 электрозаправок для автомобилей Tesla появятся в России до конца года
BMW скоро выпустит новый и недорогой кроссовер
Changan CS35: российская сборка, ЭРА-ГЛОНАСС, дотации и прочее…
Смотреть все новостичто это такое Что значит секвентальная коробка
Автомобильная инженерная мысль за прошедшие десятилетия продвинулась далеко вперед, о чем свидетельствуют новые разработки в области конструирования трансмиссий.

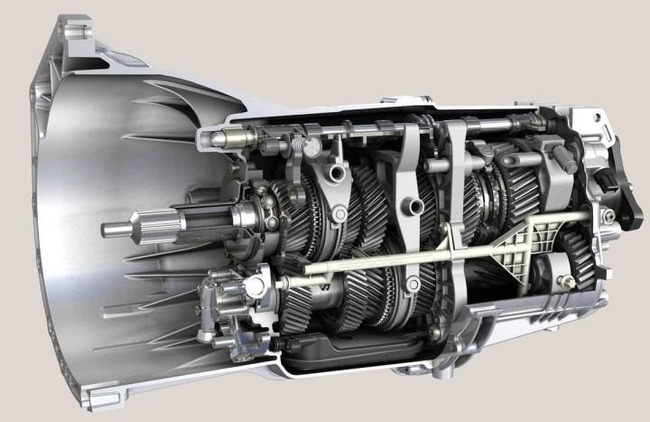

Коробка передач автомобиля в разрезе
Основная задача любой трансмиссии заключается в плавной передаче мощности от силовой установки на ведущие колеса. По своей конструкции КПП разделяются на следующие виды:
- Механические КПП. Классифицируются по количеству ведущих, ведомых и промежуточных валов, по числу передач вперед и назад.
- . Основное отличие сводится к конструкции коробки.
- Гидротрансформатор. В основу конструкции положен планетарный ряд Фурье (планетарная передача).
- . В конструкцию входит два шкива, которые изменяют свой диаметр под действием центробежной силы, что влечет изменение передаточных чисел. Между шкивами располагается цепная или ременная передача. Связь между двигателем и коробкой осуществляется посредством гидротрансформатора.
- . Механическая КПП с электронным управлением процесса смены передач.
Выше представлены одни из наиболее распространенных видов трансмиссий, которые широко популяризованы на современных транспортных средствах.
На внутренней стороне сепараторов и косозубых шестеренок нарезано больше число зубцов, посредством которых обеспечивается их зацепление друг с другом. В механических коробках валы изготавливаются из цельной металлической заготовки и они не разбираются. В такой трансмиссии можно включить первую передачу, а затем, например, третью и автомобиль будет продолжаться двигаться. Если же трогаться на скользком покрытии без каких-либо межосевых и межколесных блокировок, то можно стартовать с четвертой и двигатель не заглохнет.Секвентальная коробка передач автомобиля
Отличие секвентальной КПП от стандартной механической заключается в том, что такие коробки бывают только двухвальными, все шестеренки в них только прямозубые и нет никаких синхронизаторов. Их роль выполняют подвижные муфты, которые и включают передачи. Помимо конструктивных различий существуют еще и эксплуатационные: в механической КПП передача включается после выключения сцепления (опытные водители переключают передачи подбирая необходимые обороты и без сцепления), а в секвентальной же коробке при езде по прямой или в гору передачи переключать можно без выключения сцепления, что позволяет делать их конструкция.
Также к преимуществам секвентальной КПП можно отнести:
- меньшие габаритные размеры корпуса коробки;
- возможность передавать больший крутящий момент;
- выдерживает переменные нагрузки;
- скорость переключения составляет 0,1-0,2 сек;
- при смене передач не падают обороты двигателя;
- не теряется мощность в трансмиссии, которая вызвана нагревом деталей;
- простота обслуживания.
В секвентальной коробке при езде по прямой или в гору передачи переключать можно без выключения сцепления.
Стоит отметить, что принцип работы секвентальной КПП основывается только на последовательной смене передач как в обратном, так и в прямом порядке. Таким образом повышение передач осуществляется ступенчато, т.е. нельзя перескочить, например со второй на четвертую, потому что этому будет препятствовать конструкция коробки. Также одной из особенностей устройства секвентальной коробки передач служит то, что первичный и вторичный вал в такой трансмиссии наборный, т.
е. состоит из нескольких промежуточных взаимосвязанных между собой элементов. Такая особенность позволяет механикам оперативно менять шестеренки на спортивных автомобилях прямо во время гонок, чтобы подобрать оптимальные передаточные числовые соотношения зубчатых колес под текущие условия состязаний.
Коробка передач типтроник
Для реализации гоночного потенциала своих автомобилей, компания Porsche совместно с концерном Volkswagen и производителем автомобильных комплектующих компанией ZF Friedrichshafen спроектировали автоматические КПП с возможностью ручного переключения, но это не классическая секвентальная коробка передач. Такой принцип управления получил собственный товарный знак и стал называться Tiptronic. Стоит отметить, что данную технологию взяли на вооружение большое число автоконцернов, однако каждый представитель мирового авторитейла адаптировал типтроник под свои конструкции КПП. В автомобилестроении такой принцип получил название стептроник. Стоит отметить, что имитация передач в автоматической трансмиссии осуществляется блоком управления КПП, т.
В чем разница между типтроником и автоматом
Рычаг переключения Типтроника
В первую очередь разница заключается в режиме эксплуатации автомобиля. Когда водитель передвигается в режиме «автомат», то он переводит селектор выбора передач в режим D и движется, нажимая на педаль газа. В этот момент блок управления двигателем принимает сигнал от датчика положения акселератора и подает больше топлива в цилиндры двигателя, потому что дроссельной заслонкой, которая предназначена для подачи воздуха в те же цилиндры, управляет сам водитель. Такие действия приводят к повышению оборотов коленчатого вала и как следствие растут обороты турбинного и роторного колеса гидротрансформатора, что вызывает переход от низшей на последующие передачи.
Разница типтроника и автомата заключается в режиме эксплуатации автомобиля.
При переводе селектора в режим S или M (типтроник или стептроник) водитель самостоятельно подбирает передачу, которая будет отвечать его режиму движения. Для этого он ориентируется на скорость автомобиля и на обороты коленчатого вала. Однако в каждой коробке реализована защитная функция, которая заключается в том, что стрелка тахометра никогда не дойдет до красной зоны или так называемой отсечки, потому что это повысит нагрузку на коробку. Если одной фразой описать разницу, то можно уверенно сказать, что эксплуатация в режиме типтроника и автомата идентична, только отличается число оборотов, на которых переключаются передачи. Теперь вы поняли, как пользоваться типтроником на своем авто. Стоит отметить, что при переключении на пониженную передачу может ощущаться небольшой удар по кузову.
Коробка типтроник: плюсы и минусы
К преимуществам коробки можно отнести:
- адаптация под любые условия вождения;
- возможность самостоятельного выбора передач;
- полноценная реализация тягово-динамического потенциала мотора;
- пониженная или повышенная передача стептроника выбирается автоматически.
К недостаткам можно отнести:
- более сложные прошивки блока коробки;
- сложная конструкция рычага управления трансмиссией;
- увеличенный расход топлива;
- сложность управления.
Любой технически сложный механизма имеет как свои достоинства, так и недостатки.
И как показывает практика эксплуатации коробок передач, режимом типтроник водитель пользуется только 5-10 % времени. Такая тенденция начинает прослеживаться уже при покупке автомобиля.
В этот момент менеджер по продажам объясняется покупателю как ездить на типтронике, но зачастую слышит ответ, что водителю это не нужно.
На некоторых европейских моделях автомобилей встречаются автоматические адаптивные секвентальные коробки передач. Основное их отличие от классических в том, что адаптивный «автомат» подстраиваются под манеру управления водителем и под ритм передвижения. Если вы ездите на автомобиле в городе на невысокой скорости, то такая КПП будет быстро переходить на повышающую передачу, чтобы достигалась топливная экономичность. Если же вы передвигаетесь по трассе, то переключаться передачи будут немного с запозданием, чтобы автомобиль эффективно набирал скорость и быстро выходил на режим движения на повышенной передаче.
Что такое коробка изитроник
Изитроник это модификация роботизированных коробок передач, которые устанавливаются на автомобили марки Опель. Такая КПП состоит из механической части и гидравлического блока управления. В салоне авто нет педали сцепления, но в отличие от других роботов, такая коробка работает исключительно по секвентальному принципу, потому что в ее конструкции отсутствует режим D и нет фиксированного режима P.
Водитель самостоятельно подает управляющий сигнал в блок управления ДВС путем перемещения кулисы выбора передач вперед или назад.
Изитроник это модификация роботизированных коробок передач.
К другим примерам аналогичных коробок относятся:
- SeleSpeed – устанавливается на Fiat, Lancia, Alfa-Romeo;
- – Volkswagen, Skoda;
- S-tronic (аналог DSG) – Audi;
- PowerShift – Volvo;
- DCT – Kia.
Так что же лучше: типтроник или автомат? Однозначно ответить на этот вопрос нельзя, поскольку все ответы будут исключительно субъективными. С уверенностью можно сказать, что каждый водитель самостоятельно выбирает для себя наиболее оптимальный режим управления автомобилем.
РКПП может быть как простым роботом с одним сцеплением, так и преселективной коробкой с двумя сцеплениями типа DSG. В этой статье мы поговорим о том, что такое секвентальная коробка передач.
Читайте в этой статье
Коробка SMG: секвентальная трансмиссия
Как известно, на начальном этапе в автомобилестроении использовалась исключительно механическая коробка МКПП.
Однако в дальнейшем инженеры разработали другие типы трансмиссий, при этом главной задачей стало максимальное упрощение управления автомобилем.
Настоящим прорывом стало появление автоматической коробки передач АКПП, которая позволила реализовать возможность выбора и переключения передачи автоматически, то есть без участия водителя.
При этом гидромеханический «автомат» не вытеснил традиционную механику по целому ряду причин, МКПП продолжили дорабатывать, конструкция постоянно совершенствовалась. В результате одной из разновидностей МКПП стала секвентальная коробка передач.
В двух словах, такая трансмиссия отличается от аналогов тем, что повышенные и пониженные передачи включаются только в определенной последовательности. Если просто, водитель авто с так называемой секвенталкой переключается строго по порядку «вверх», чтобы включить повышенную, или «вниз» для включения пониженной передачи.
При этом на обычной механике водитель может переключать передачи по принципу «поиска», то есть произвольно.
Главное, чтобы передача соответствовала скорости движения и т.д. На практике, например, можно тронуться со второй и сразу переключиться на четвертую. Секвентальная КПП сделать этого не позволит.
Устройство и принцип работы секвентальной коробки передач
Как уже было сказано, секвентальная КПП (иногда называется селективной коробкой передач) в основе имеет простую механическую трансмиссию. Однако есть и отличия от МКПП.
Коробка передач DSG (ДСГ): конструкция, принцип работы, отличительные особенности. Надежность, ресурс DSG, виды роботизированных коробок DSG, советы.
На чтение 5 мин.
Здесь получается так, что одна тяга в момент переключения подтягивается, а другая – нажимается.
То есть, в момент подтягивания тяги переключения первой передачи тяга второй передачи нажимается. Это дало возможность значительно сократить временной интервал переключения в сравнении с обычной коробкой передач.
В переводе с английского языка секвентальная переводится как последовательность. Стало быть, секвентальная коробка передач означает только последовательное переключение скоростей. Этот принцип работы заключается в воздействии на управление ногой (примером может служить мотоцикл), для быстрого переключения — спортивный автомобиль; в случае большого количества передач, выбор которых с помощью переключения рычага не очень удобен — это трактор, грузовые автомобили. Чаще всего происходит переключение за счет смещения органа управления от нейтрального положения. В то время как принцип работы классической КПП заключается в самостоятельном выборе передачи.
Развитие секвентальной коробки
Каких только коробок трансмиссии не было создано за всю историю автомобилестроения.
Вот и создание секвентальной трансмиссии не прошло мимо. Чаще всего мы слышим, механическая коробка передач или автоматическая, но стоит понять, что этим дело не ограничивается, так как существует еще много вариантов для переключения скоростей.
Между этими КПП есть разница, которую стоит понять. Взять, к примеру, обычную машину с механической коробкой. В этом случае водитель самостоятельно делает выбор передачи скорости. То есть, разогнавшись, у него есть возможность переключиться с третьей скорости на пятую или же, наоборот — при торможении, перейти с пятой на третью. Этот механизм еще можно назвать поисковым, так как включение передачи скоростей полностью зависит от водителя. Еще раз хочется отметить, что передача может быть любой, самое главное, чтобы было соответствие режиму движения и нагрузкам на автомобиль.
Но то, что касается обладателей секвентальной коробки передач — они такой возможности свободного переключения лишены. Это действие может осуществляться только на одно значение либо вверх, либо вниз.
То есть, переключение будет выглядеть следующим образом: два-три-четыре или семь-шесть-пять, что характерно для мотоциклов BMW и для мотоциклов М1-М. Другого переключения на такой коробке добиться невозможно.
Спортивный тип М
Сравнительно недавно была разработана семиступенчатая секвентальная коробка передач. Это первая модель 7-ступенчатой КПП SMG в мировом автомобилестроении. За счет своего сверхмалого времени для переключения скоростей в сочетании с мощностью силового агрегата она позволяет своему владельцу делать собственный выбор спортивного или комфортного стиля езды.
Исторические сведения
Такая коробка уже сумела стать традиционной для автомобилей BMW. Уже в 1996 году SMG 1 начала устанавливаться на модели Е36 М3. В 2001 году оснащение моделей Е46 М3 осуществлялось SMG 2. А уже в 2005 на модели Е60 М5 прошла установка коробки передач SMG 3. Что стало отличать эту коробку передач от предыдущих моделей, так это заметное сокращение временной затраты на переключение передачи.
Эта модель трансмиссии третьего поколения оборудована индивидуальными тягами привода переключения, что позволило добиться ощутимого ослабления тяги в момент переключения. Как это могло получиться?
Как происходит процесс переключения
Сравнивая обычную коробку передач с секвентальной SMG 3, обращаешь внимание, что в обычной КПП в момент переключения тяга привода переключения передач подтягивается, после чего поворачивается и нажимается. В сравниваемом устройстве все происходит по-другому. Здесь получается так, что одна тяга в момент переключения подтягивается, а другая — нажимается. То есть, в момент подтягивания тяги переключения первой передачи тяга второй передачи нажимается. Это дало возможность значительно сократить временной интервал переключения в сравнении с обычной коробкой передач.
Работа секвентальной коробки передач
Итак, знакомая всем механическая коробка передач эволюционировала и позволила прийти к новому типу трансмиссии, которые должны упрощать управление водителем автомобилем.
И таким важным изобретением стала автоматическая коробка передач, которая модернизировалась и совершенствовалась. И сегодня, она дает возможность водителю, вообще не задумываться о том какую и когда переключать скорость. Но и механическое оборудование никто не отбросил в сторону. Она также продолжала развиваться и вот результатом этих изысканий стала секвентальная коробка передач. Результатом такой трансмиссии стало включение скорости в строгой последовательности.
Принцип работы
Этот тип КПП разрабатывался на базе механики. Основное отличие этой трансмиссии заключается в том, что вместо косозубых здесь установлены шестерни с прямыми зубами, а также отсутствует педаль сцепления (эту роль на себя принял электронный блок управления). Переключение передач в коробке осуществляется с помощью гидравлического механизма, что и приводит к значительному сокращению переключения скоростей.
Особое распространение установка коробки передач с секвентальным механизмом нашла в гоночных болидах.
Поняв, что такая секвентальная коробка передач будет особенно удобна водителям-гонщикам, значит, необходимо было выполнить такую установку на гоночные автокары. Это объясняется тем, что высокая скорость способствует сильной вибрации авто и в этом случае водителю сложно попасть в требуемую передачу, в то время как секвентальная КПП в состоянии справиться с такой задачей.
Достоинства и недостатки
Такая секвентальная трансмиссия имеет свои характерные особенности. Достоинствами этого агрегата можно выделить отсутствие педали сцепления, что особенно удобно для начинающих водителей. Следующее положительное качество, характеризующее эту модель устройства — скорость переключения скоростей, которая превышает классические автоматические и механические трансмиссии. Другое достоинство — экономичность, которая происходит за счет сокращенного переключения скоростей. Также предлагается возможность выбора режима — механика или автомат.
Недостатком этого устройства можно назвать его конструкцию.
То есть, этот механизм не является устойчивым к износу и при большой нагрузке быстро выходит из строя. В качестве примера можно привести гоночные автокары. После каждого заезда, секвентальная коробка передач чаще всего подвергается обязательной переборке. В принципе если не соблюдать эксплуатационные правила, то и на серийных авто секветнальная КПП может выйти из строя, а это значит, повлечет за собой дорогостоящий ремонт.
Если необходим автомобиль, который будет быстро разгоняться до 100 км/ч, иметь высокие динамические и скоростные показатели, следует обратить внимание на транспорт, где будет установлен секвентальный тип КПП.
Что такое секвентальная коробка передач?
Секвентальная КПП в разобранном виде
Секвентальная КПП обеспечивает динамичность хода, а также удобство управления машиной. Скорости переключаются в строгой последовательности. Данный вид КПП получил свое распространение в середине 1990-х годов.
Принцип работы секвентальной коробки передач.
С помощью селектора осуществляется смена скоростных режимов. Коробка составляет достойную конкуренцию известным типам КПП. Несмотря на то, что присутствует сцепление, управление им осуществляется благодаря электронному блоку.
Схематическое изображение КПП
Следует отметить, что вес секвентальной коробки передач является небольшим. Несмотря на это, вырабатывается большой момент силы. В ее основе лежат шестерни, которые имеют прямые зубья, сервопривод, базирующийся на гидравлической основе. Это является причиной того, почему быстро переключаются скорости. Имеющиеся муфты активизации передач представляют собой ряд кулачков. Секвентальная коробка не дает возможность автомобилисту осуществлять свободный выбор передач, т.е. перепрыгивать сразу через несколько.
Таким образом, машины, где установлен данный вид коробки, отличаются высокой скоростью переключения скоростей. Так как коробка базируется на гидравлической системе, отмечается отзывчивость транспорта.
Машины с секвентальной коробкой
BMW M3 с секвентальной КПП
Встречаться данная коробка может на автомобилях марки БМВ, где имеются индивидуальные тяги привода, обеспечивающие смену передач. В частности, на иномарке BMW М5 Е60 данный агрегат способствует увеличению динамичности вождения. Машина оснащена на двух осях дисковыми вентилируемыми тормозами, контролем курсовой устойчивости. Следует отметить наличие двухдискового сцепления, двух ведущих и ведомых дисков, промежуточного диска. Помимо данной версии авто, указанный тип коробки может встречаться на BMW M3, Mercedes Benz C-Class. Перечисленные машины относятся к категории спортивные.
Среди отечественных автомобилей, данная коробка встречается на ВАЗ-2108. Агрегат представляет собой упрощенный вариант стандартной механики. Работа данного устройства позволяет эффективно маневрировать, быстро переходить с одной передачи на другую.
Сильные и слабые стороны кулачковых КПП
На ряде скоростных автомобилей присутствует кулачковая КПП.
Преимущество данного типа коробки в том, что она позволяет машине достичь высоких скоростных показателей. Составляющие части данной КПП позволяют выдержать высокие нагрузки. Благодаря тому, что здесь имеются прямозубые шестерни, отмечается повышенный КПД, в меньшей степени создаются осевые нагрузки на валы кулачковой коробки передач. Механизм переключения у данной КПП бывает последовательный (секвентальный). Смена скоростей происходит в результате осуществления сдвига рычага вперед или назад. Как правило, у кулачковых КПП нет синхронизаторов, что увеличило скорость работы коробки.
Во время передвижения переключение передач осуществляется без выжима сцепления, достаточно немного отпустить педаль акселератора. При смене передач обороты силовой установки не падают, в результате, разгон быстрее происходит.
Однако кулачковая коробка имеет ряд недостатков:
- относительно малый рабочий ресурс;
- высокая цена;
- с экономической точки зрения непосредственная установка коробки на авто на место имеющейся (АКПП или МКПП) не является выгодным решением.
Чтобы продлить ресурс данной КПП, ее следует вместе со всей автомобильной системой периодически диагностировать. В дополнении к этому осуществлять замену масла. В противном случае при продолжительной эксплуатации в горючем будет появляться большое количество металлических частиц. Это способствует уменьшению ресурса КПП.
Таким образом, секвентальные автоматические КПП можно встретить на гоночных машинах, мотоциклах. Данная КПП характерна не только для легковых, но и большегрузных авто. Скорости возможно переключать посредством подрулевых лепестков, что является преимуществом КПП. Простота в управлении – это дополнительный аспект, почему можно сделать выбор в пользу автомобиля с данной коробкой.
Но нетривиальный механизм переключения, присущий данному типу трансмиссии, заставил конструкторов заняться поисками альтернативных способов переключения передач.
И их усилия оказались не напрасными – семейство КПП пополнилось сначала коробками-автоматами, а затем и другими разновидностями – роботизированными, вариативными, секвентальными.
Но так уж получилось, что рядовой автолюбитель с уверенностью может говорить только о механике и автомате. Гораздо меньшее количество автомобилистов в курсе, что такое вариатор или роботизированная трансмиссия. И совсем мало тех, кто знает, как устроена и работает секвентальная коробка. Мы решили восполнить этот пробел автомобильного образования.
Что такое КПП секвентального типа
Классическая механическая коробка, несмотря на некоторые недостатки, по-прежнему занимает доминирующие позиции в сегменте автомобильных трансмиссий. Этому есть объективное объяснение – овладеть навыками переключения достаточно просто, нужна лишь небольшая практика. Но главное – такая КПП предоставляет водителю свободу действий: двигаясь с нужной скоростью, он может переключаться на любую передачу без ограничений. Например, разогнавшись, переключиться с третьей сразу на пятую, тронуться с места со второй и даже третьей, если есть достаточный уклон, резко затормозить и включить вторую передачу после четвёртой.
Разумеется, полной свободой это назвать нельзя – выбранная передача должна соответствовать нагрузке на авто и скорости движения.
Секвентальная КПП этого не позволяет. Её основное отличие от механики – необходимость последовательного включения всех передач, независимо от направления.
Вы спросите, а какой смысл в такой трансмиссии? Ответ будет очень простым: в упрощении управления автомобилем. В этом нет никаких противоречий – машины с секвентальной коробкой не имеют сцепления, поэтому водителю вообще не нужно задумываться о том, какая передача в настоящее время задействована, и какую нужно включать при наборе скорости или, наоборот, при торможении. В результате процесс переключения передач заметно ускоряется, что можно назвать основным достоинством СКПП.
Строго говоря, коробки передач данного типа – неотъемлемая часть мототехники, особенно старых поколений, где переключение осуществляется ножной педалью. Но и сегодня, к примеру, мотоциклы BMW оснащаются именно этим типом трансмиссии, которая со временем тоже эволюционирует, становясь более совершенной, безотказной и удобной.
Так, в настоящее время выпускаются семиступенчатые секвентальные коробки передач модели SMG. Первое поколение таких КПП устанавливалось на автомобили BMW Е36 М3 с 1996 года, с 2001 года SMG 2 стала основной трансмиссией Е46 М3, а третье поколение вошло в комплектацию Е60 М5.
Если при использовании МКПП у опытного и умелого водителя на переключение передач тратится порядка 0.6 секунды (среднестатистический показатель заметно выше), то использование современных секвентальных коробок позволяет уменьшить этот временной промежуток примерно втрое, до 0.2 секунд.
Безусловно, для рядового автомобилиста это некритично, а вот для спортсменов такой выигрыш во времени очень даже существенен, учитывая, что во время гонки переключаться приходится очень часто.
Следует считать заблуждением мнение о том, что СКПП устроена сложнее механики. Коробка-автомат – да, это действительно очень сложное устройство, а вот конструкция трансмиссии типа SMG проще, чем у МКПП. Хотя бы потому, что здесь отсутствуют синхронизатора, но об устройстве секвентальных коробок мы поговорим чуть позже.
Таким образом, правильный ответ на вопрос, что значит секвентальная КПП, заключается в следующем: это тип трансмиссии, в котором передачи переключаются исключительно последовательно (1-2-3-4 и т.д.), как вверх, так и вниз, но зато намного быстрее, при этом педаль сцепления отсутствует, а её роль выполняет электроника. По крайней мере, в легковых автомобилях.
Устройство, особенности, принцип работы СКПП
О главной особенности секвентальной трансмиссии вы уже знаете – это невозможность переключения передач в произвольном порядке (вернее, отсутствие возможности свободного выбора). Но в чём смысл такой коробки? Дело в том, что у водителя далеко не всегда имеется возможность включения нужной передачи посредством торможения (при переходе с высшей на низшую передачу) автомобиля. Особенно в случаях, когда количество передач большое (от шести и выше), что характерно для сельскохозяйственной техники, тракторов, большегрузных автомобилей.
Поскольку педаль сцепления (но не само сцепление) отсутствует, это теоретически упрощает управление транспортным средством – необходимость в синхронизации движений левой и правой ноги при переключении скоростей отсутствует.
Управление сцеплением осуществляется , получающим все необходимые для этого сведения от сенсоров и датчиков, отслеживающих степень нажатия педали акселератора и попытки включения определённой передачи. ЭБУ, анализируя эти данные, посылает соответствующий сигнал на исполнительное устройство – прогрессивный блок СКПП, который и осуществляет корректировку скорости движения автомобиля.
Чтобы иметь представление, как работает секвентальная коробка передач, нужно также знать, что, в отличие от механического аналога, здесь вместо конусных шестерён используются прямозубые. Такой механизм имеет более высокий КПД за счёт снижения потерь на трении, однако при этом снижается крутящий момент. Этот недостаток компенсируют установкой шестерён большего диаметра. Отметим, что уровень шума при работе трансмиссии с прямозубыми шестернями намного выше.
Наконец, ещё одной особенностью секвентальной коробки является использование гидравлических сервоприводов, функция которых – облегчить и ускорить переключение между скоростями.
Правда, сервоприводы используются и в роботизированных коробках, но там вместо гидравлики используется электрический привод.
Если на мотоциклах переключение передач осуществляется педалью, то в автомобилях – привычным рычагом или кнопками (которые даже более удобны в использовании, хотя это дело привычки). Место расположения рычага – либо стандартное, на центральной консоли, либо на руле, что характерно для «американцев» и «японцев». Обозначается такая коробка буквой «S» (от слова
Sequence, что с английского переводится как «последовательность», «последовательный»).
В некоторых вариациях секвентальной коробки переключение скоростей может происходить в автоматическом режиме. Обычно такие СКПП могут работать в трёх режимах:
- стандартном механическом, с ручным переключением передач;
- спортивном механическом, позволяющим ускорить процесс переключения;
- автоматическом, избавляющим водителю от потребности переключать передачи (да, здесь присутствуют аналогии с коробкой-автоматом, но есть и множество отличий).
Принцип работы секвентальной коробки передач основан на использовании , которую модернизировали, оснастив шестернями с прямыми зубьями. Благодаря наличию гидравлического механизма сервоприводов от водителя не требуется высокой точности при изменении режима движения транспортного средства, что ещё больше упрощает управление автомобилем. Всё, о чём ему нужно заботиться – следить за нагрузкой на силовой агрегат, производя последовательное переключение при ускорении и торможении без участия педали сцепления.
Как же достигается заметное снижение времени, затрачиваемого на переключение скоростей? Дело в том. что на механической КПП при переводе рычага из одного положения в другое тяга приводного механизма вначале подтягивается, затем происходит её поворот, и только после этого она нажимается. В секвентальной коробке используется совершенно иной принцип – здесь в работу включаются одновременно две тяги, одна из которых подтягивается, другая – сразу же нажимается. Другими словами, при переходе с третьей скорости на вторую в момент переключения тяга третьей передачи подтягивается, а второй – нажимается.
В результате общее время переключения снижается с одной секунды (усреднённый показатель) до 0.12 миллисекунд.
Многие автомобилисты путают секвентальные коробки с кулачковыми. Между ними действительно есть немало общего (прямозубые шестерни увеличенного диаметра и длины, а также наличие торцевых выступов, служащих основой для зацепления с кулачками), благодаря которым и удаётся существенно сократить время переключения. Автомобили с кулачковой трансмиссией более динамичны, но в этом случае от водителя требуется немалый опыт, чтобы осуществлять переключение в нужный момент. У секвентальных трансмиссий такой недостаток отсутствует. Именно по этой причине коробки передач кулачкового типа ставятся исключительно на спортивные авто, хотя никто не запрещает вам выполнить и на обычном серийном автомобиле. Конструкторы болидов некоторых команд «Формулы 1» совместили достоинства обеих типов трансмиссий в одном устройстве, но, разумеется, сравнивать мастерство вождения гонщиков этой суперсерии с обычными водителями по крайней мере неуместно.
Мы уже рассмотрели на концептуальном уровне основные достоинства секвентальных коробок. Пришло время обсудить преимущества трансмиссии этого типа более детально. Итак, основные плюсы использования такой КПП заключаются в следующем:
- отсутствие педали сцепления. Оказывается, это хорошо не только для новичков, которые могут испытывать трудности с работой двумя ногами при переключении скоростей (ситуации, когда вместо сцепления нажимается тормоз – обыденные, а это практически гарантированная остановка двигателя). Участники гоночных соревнований на автомобилях, оснащённых секвентальной трансмиссией, получают возможность сконцентрироваться на трассе, не отвлекаясь на необходимость координировать движения рук и ног при изменении ;
- переключение скоростей происходит как минимум втрое быстрее. Если учесть, что коробка-автомат, у которой тоже отсутствует педаль сцепления, гораздо более задумчива, чем МКПП, то у секвентальных трансмиссий в этом отношении нет конкурентов. Само переключение здесь требует от водителя перемещения рычага вверх при разгоне и вниз при уменьшении скорости движения. Крайне просто: дёргаем рукоятку вверх, пока не разгонимся до 4-5 передачи, или вниз до полной остановки. Не нужно задумываться о том, какая передача включена сейчас, и на какую следует переключиться;
- отсутствие временной задержки при переключении скоростей в некоторой мере способствует экономии топлива. И хотя этот эффект незначительный, но он имеет аккумулятивное действие – это всегда нужно учитывать;
- современные трансмиссии секвентального типа и так упростили управление транспортным средством практически до минимума, перенеся клавиши управления на руль. Но оказывается, они предлагают ещё более эффективный вариант – автоматический режим работы, когда водитель и вовсе не должен задумываться о переключении передач – всю работу сделает за него электроника и набор датчиков.
Само переключение здесь требует от водителя перемещения рычага вверх при разгоне и вниз при уменьшении скорости движения. Крайне просто: дёргаем рукоятку вверх, пока не разгонимся до 4-5 передачи, или вниз до полной остановки. Не нужно задумываться о том, какая передача включена сейчас, и на какую следует переключиться;У искушённого читателя наверняка возникнет вполне резонный вопрос: если секвентальные коробки столь хороши, почему они до сих пор не получили массового распространения?
Ответ тривиален: наряду с несомненными достоинствами у этого типа трансмиссии присутствуют и столь же очевидные недостатки, в большинстве случаев перевешивающие преимущества.
Опишем их:
- низкая устойчивость к высоким нагрузкам, без которых представить себе работу трансмиссии невозможно. Как бы просто не происходило переключение, даже при наличии СКПП делать это нужно, учитывая подходящий скоростной режим – если переключаться на третью со скорости 60-70 км/час, это будет явным издевательством над коробкой. Независимо от типа. Особенности конструкции секвентального механизма переключения передач (в частности, наличие гидравлического сервопривода) существенно снижают способность деталей КПП противостоять износу. Достаточно сказать, что на гоночных болидах такие трансмиссии приходят в негодность буквально после каждого этапа. А это – дорогое удовольствие: стоимость СКПП намного выше, чем у механики. Но ради выигрыша в скорости команды, участвующие в гонках, вынуждены идти на подобные траты. Для серийного автомобиля это недопустимо. И хотя здесь речь идёт не только о прощении управления автомобилем, но и об увеличении мощности и снижении расхода горючего, даётся всё это не даром. Водитель, как уже упоминалось выше, доложен переключаться правильно, чувствовать свой автомобиль, выбирать нужную скорость для переходя с низшей передачи на высшую и наоборот. Если у вас опыт небольшой – ошибки в использовании секвентальной трансмиссии неизбежно приведут к её преждевременной поломке, а ремонт такой коробки обойдётся вам в значительную сумму. Так что не стоит приобретать автомобиль, оснащённый СКПП, если у вас отсутствует многолетний опыт управления транспортным средством с коробкой-автоматом и МКПП. Стоит учесть и тот фактор, что отечественным автомобилистам будет непросто перестроиться на работу по переключению передач, рычаг коробки которой расположен не на центральном тоннеле, а на подрулевых лепестках. Но это – мелочи по сравнению с тем, что даже при аккуратном использовании срок службы секвентальных коробок в разы меньше, чем механических и даже автоматических;
- такая трансмиссия отличается и дороговизной в обслуживании, что тоже обусловлено конструктивными особенностями. Если говорить о стоимости запчастей/расходных материалов, то здесь ситуация обстоит совсем не радужно. И если вы думаете, что сможете самостоятельно её отремонтировать, то и здесь глубоко заблуждаетесь. Более того, если вы живёте не в мегаполисе, то вам еще придётся поискать автосервис, на котором возьмутся за восстановление СКПП.
Водитель, как уже упоминалось выше, доложен переключаться правильно, чувствовать свой автомобиль, выбирать нужную скорость для переходя с низшей передачи на высшую и наоборот. Если у вас опыт небольшой – ошибки в использовании секвентальной трансмиссии неизбежно приведут к её преждевременной поломке, а ремонт такой коробки обойдётся вам в значительную сумму. Так что не стоит приобретать автомобиль, оснащённый СКПП, если у вас отсутствует многолетний опыт управления транспортным средством с коробкой-автоматом и МКПП. Стоит учесть и тот фактор, что отечественным автомобилистам будет непросто перестроиться на работу по переключению передач, рычаг коробки которой расположен не на центральном тоннеле, а на подрулевых лепестках. Но это – мелочи по сравнению с тем, что даже при аккуратном использовании срок службы секвентальных коробок в разы меньше, чем механических и даже автоматических;
Если говорить о стоимости запчастей/расходных материалов, то здесь ситуация обстоит совсем не радужно. И если вы думаете, что сможете самостоятельно её отремонтировать, то и здесь глубоко заблуждаетесь. Более того, если вы живёте не в мегаполисе, то вам еще придётся поискать автосервис, на котором возьмутся за восстановление СКПП.Расскажем также об основных заблуждениях, связанных с упоминанием коробки передач секвентального типа:
- многие полагают, что роботизированная и секвентальная трансмиссии – это синонимические понятия. На самом деле это, конечно же, далеко от действительности. Хотя принцип работы коробок обеих типов действительно схож, отличий тоже более чем достаточно. В качестве примера можно привести тип сервопривода: у роботизированной КПП он электрический, а не основанный на использовании гидравлики. Коробка-робот оснащается двойным сцеплением для исключения рывков при переключении скоростей, секвентальный аналог в этом не нуждается;
- существует мнение, что АКПП и СКПП всегда работают в связке. Оно тоже неверно, хотя объяснить такой стереотип можно ростом популярности коробок-автоматов, оснащённых спортивным режимом. В действительности далеко не всегда секвентальная коробка имеет автоматический режим работы и уж тем более ошибочно утверждать о тождественности этих типов трансмиссии. Наиболее яркий пример – гоночные автомобили;
- бытует также мнение, что СКПП является атрибутом только гоночных болидов, причём непременно в сочетании с кулачковым механизмом. Да, такая связка характерна для автоспорта, но уже достаточно давно выпускаются серийные авто, на которых успешно эксплуатируется коробка секвентального типа. И без кулачкового механизма – он действительно является прерогативой гоночных автомобилей.
Оно тоже неверно, хотя объяснить такой стереотип можно ростом популярности коробок-автоматов, оснащённых спортивным режимом. В действительности далеко не всегда секвентальная коробка имеет автоматический режим работы и уж тем более ошибочно утверждать о тождественности этих типов трансмиссии. Наиболее яркий пример – гоночные автомобили;Сфера применения секвентальной АКПП
Изначально такие коробки и в самом деле устанавливались только на автомобили, используемые в разных дисциплинах автоспорта. Впрочем, и сегодня этот тип трансмиссии в автогонках не имеет конкурентов, позволяя осуществлять переключение передач максимально быстро и без промежуточного падения оборотов.
Несколько десятых долей секунды (строго говоря – минимум полсекунды) – это очень много там, где победителя от призёра зачастую отделяют сотые доли секунды. Добавьте к этому гидравлический механизм переключения – и получите действительно высокоскоростную трансмиссию, пускай и достаточно дорогую.
Но уже более двух десятилетий СКПП устанавливаются и на серийные авто. Пионером здесь оказался автоконцерн BMW, в настоящее время такой коробкой оснащаются, к примеру, модели M3/M5 от BMW или Mercedes-Benz С-класс. Некоторые путают такую трансмиссию с автоматом, именуя её «ручным» вариантом АКПП, что в принципе неверно, и мы об этом уже говорили. Обладатели авто, оснащённых секвентальной КПП, утверждают, что управление транспортным средством стало намного проще, а точного попадания в передачу в зависимости от режима движения не требуется.
На многие мотоциклы устанавливаются коробки, работающие по принципу последовательного переключения передач, причём такой технологии уже более 50 лет.
Обычно это рычаг, переключаемый ногой, имеющий два положения: вперёд и назад. Нейтраль расположена между ними.
Секвентальная коробка передач устанавливается и на машины сельскохозяйственного назначения (трактора, гусеничная техника). Здесь рычаг переключения располагается также под ногами, как у мотоциклов, но может устанавливаться и на руль.
Наконец, СКПП оснащаются многие модели большегрузных грузовиков и другой тяжёлой спецтехники, у которых количество передач может превышать десяток – управлять такой механической коробкой было бы очень сложно.
Универсальная секвентальная коробка передач RWD 1071-DMA, рассчитанная на 1000 Нм!
Комплект включает
- Полный последовательный механизм
- Полные корпуса
- Входной и выходной валы с межосевым расстоянием 90 мм
- 1-6 передачи с собачками
- Селекторные стержни
- Селекторная вилка
- Перемещающий ролик
- Датчик индикатора передачи
- Индивидуальный выходной фланец
- Индивидуальный входной вал
- Индивидуальное передаточное число
- Дифференциал повышенного трения при необходимости
- Сменное положение переключения
- Внутренний масляный насос
- Индивидуальные передаточные шестерни
- Внутренний поршень гидравлического переключения
- Комплект подшипников и игольчатых роликоподшипников
Наши преимущества
- Коробка передач адаптируется для использования как с полным, так и с задним приводом! Крутящий момент 1000 Нм!
- Универсальная секвентальная коробка передач может использоваться в качестве полноприводной или заднеприводной коробки передач с передним или задним креплением. Между коробкой передач и колоколом можно изготовить специальный фланец для установки.
- Варианты исполнения заднего корпуса для внутреннего или внешнего карданного вала.
- Регулировочный винт для внешней настройки дифференциального предварительного натяга.
Между коробкой передач и колоколом можно изготовить специальный фланец для установки.Ниже показано несколько соотношений. Эта коробка передач настроена для вас! Для этой коробки передач доступны практически безразмерные передаточные числа в 5- или 6-ступенчатой конструкции. Пожалуйста, свяжитесь с нами или воспользуйтесь нашим калькулятором передаточного числа, чтобы определить идеальное передаточное число!
ИЗОТРОПНАЯ ПОКРЫТИЕ всех деталей в стандартной комплектации!
Имеются передаточные числа
1071-DMA 6 скоростей 3.33
| ШЕСТЕРНЯ | Количество зубов | ШЕСТЕРНЯ передаточное число | |
|---|---|---|---|
| выход | ввод | ||
| 1-й | 41т | 12т | 3,42 |
| 2-й | 31т | 13т | 2,38 |
| 3-й | 25т | 14т | 1,79 |
| 4-й | 24т | 17т | 1,41 |
| 5-й | 23т | 20т | 1,15 |
| 6-й | 24т | 25т | 0,96 |
1071-DMA 6 скоростей 4.
13| ШЕСТЕРНЯ | Количество зубов | ПЕРЕДАЧА соотношение | |
|---|---|---|---|
| выход | ввод | ||
| 1-й | 32т | 12т | 2,67 |
| 2-й | 27т | 14т | 1,93 |
| 3-й | 28т | 18т | 1,56 |
| 4-й | 25т | 19т | 1,32 |
| 5-й | 24т | 21т | 1,14 |
| 6-й | 24т | 24т | 1,00 |
1071-DMA 6 скоростей 4,63
| МЕХАНИЗМ | Количество зубов | ШЕСТЕРНЯ передаточное число | |
|---|---|---|---|
| выход | ввод | ||
| 1-й | 33т | 12т | 2,75 |
| 2-й | 30т | 14т | 2,14 |
| 3-й | 30т | 17т | 1,76 |
| 4-й | 27т | 18т | 1,50 |
| 5-й | 26т | 20т | 1,30 |
| 6-й | 25т | 22т | 1,14 |
Фотогалерея
Сопутствующие товары
5-ступенчатая секвентальная трансмиссия — Chilloutmotorsports
S
Главная / Продукция / 5-ступенчатая секвентальная трансмиссия
Straight Cut Strong and Diamond Ground в соответствии со стандартами DIN5/DIN6 для максимальной эффективности и равномерного распределения нагрузки по зубьям шестерни.
Постоянное зацепление с зубчатым зацеплением для смены всего за 40 миллисекунд. Вероятно, это самая тихая в мире коробка передач с прямой передачей, последовательным переключением и собачьим зацеплением, практически без шума, традиционно связанного с этим отраслевым стандартом гонок. Эта секвентальная коробка передач полностью пригодна для эксплуатации на дорогах общего пользования и выделяет меньше тепла, чем конкуренты. Шестерни были успешно испытаны для двигателей мощностью 1500 л.с./1100 кВт и 1200 ftlb/1600 нм в гоночных условиях.
Прямая насечка Прочная и алмазная шлифовка в соответствии со стандартами DIN5/DIN6 для максимальной эффективности и равномерного распределения нагрузки по зубьям шестерни. Постоянное зацепление с зубчатым зацеплением для смены всего за 40 миллисекунд. Вероятно, это самая тихая в мире коробка передач с прямой передачей, последовательным переключением и собачьим зацеплением, практически без шума, традиционно связанного с этим отраслевым стандартом гонок.
Эта секвентальная коробка передач полностью пригодна для эксплуатации на дорогах общего пользования и выделяет меньше тепла, чем конкуренты. Шестерни были успешно испытаны для двигателей мощностью 1500 л.с./1100 кВт и 1200 ftlb/1600 нм в гоночных условиях.Внутренний брызг
Уплотнительное кольцо
GM 26 Spline Spil Libs SPILIOT SPILIOT SPILIOT SPILIOT SPILIOT SPILIOT SPILIOT SPILIOT SPILIOT SPILIOT SPILIOT SPILIOT OT SPILIOT OT 26. зубчатый шлиц (R154) и 14-зубчатый шлиц Toyota (V160 / V161/ 6MT)
75,0
341 мм (длина), 180 мм (ширина)20053
1st
2nd
3rd
4th
5th
Rev
2.94
1.80
1.
421.18
1.00
2.94
2.16
1,80
1,42
1.18
1,00
2,94
2,60
2,16
1,80
1,28
1.00
1,809
1,28
1.00
00032,94
Впуск и выпуск масла для линий масляного насоса, фильтров и охладителей, сапуна коробки передач, датчика температуры масла, заливки и слива масла с магнитной пробкой
Эта секвентальная коробка передач полностью пригодна для эксплуатации на дорогах общего пользования и выделяет меньше тепла, чем конкуренты. Шестерни были успешно испытаны для двигателей мощностью 1500 л.с./1100 кВт и 1200 ftlb/1600 нм в гоночных условиях.
42«738 ft lb »
«102 kg »
«11
000 RPM»]
GM Muncie
Flange pre-drilled for 1350 Series Yoke or Slip Yoke – поставляется с оборудованием. Поставляется с предустановленным колесом Reluctor, готовым принять наш кронштейн для заготовки и датчик скорости GT101, чтобы включить управление запуском, контроль тяги, ускорение с привязкой к скорости или цифровой спидометр.
Рычаг переключения передач с ЧПУ HGT с дистанционным креплением. Центр туннеля, правое или левое смещение положения рычага переключения передач. Два варианта высоты для удобства водителя. Реверс интегрирован в рычаг переключения передач и поставляется с триггером для фонаря заднего хода и ткацкого станка, или реверс может быть установлен удаленно для установок с лепестковым переключением. Приводы Motec, Geartronics, Shiftec и Life Racing, цифровой дисплей положения передачи HGT Billet с ЧПУ, подшипник выключения нажимной муфты HGT Billet с регулировочными прокладками, кронштейн датчика скорости HGT Billet и датчик GT101, комплект сапуна HGT и вилки серии HGT 1350 с болтом до выходного фланца и приварить к карданному валу. Проскальзывающая вилка для цельных карданных валов или нескользящая вилка для двухкомпонентных приводных валов
Литой или заготовочный станок CNCVernier Bell Housesдля прямой установки редукторов HGT на:
BMW: прямые 6 M50, V8 M60, M62, S62, S65, V10 S85, GM: LS/SBC OEM стиль с 168 зубьями зубчатый венец, передний стартер, сцепление 11 дюймов / 12 дюймов, ИЛИ гоночный стиль с установленной на крышке зубчатым колесом на 110 зубьев, задний стартер и сцепление 5,5 / 7,25 дюйма, Ford: Aluminator, Barra, Coyote, Duratec Series, Windsor, Honda: серия K RWD, F20C S2000, Mazda: стартер с задним креплением Rotary Series 6, серия MZR-L, Mitsubishi: EVO 1/2/3 RWD, Nissan: SR20, RB20, RB25, RB26, RB30, VQ35, VQ37 , VR38 RWD, L-Series, Toyota: 1JZ, 2JZ, 1UZ, 3UZ, 3SGE Beams, 86, 4AGE и другие доступны по запросу.
.. просто спросите.
HGT Precision разрабатывает и производит ряд секвентальных коробок передач и трансмиссий для автоспорта для гоночных и спортивных автомобилей.
HGT Приверженность Precision принципу бескомпромиссного качества, постоянства и надежности позволила нашему бренду быстро развиваться в глобальном масштабе. Чтобы обеспечить выполнение этих не подлежащих обсуждению вопросов, мы инвестируем в лучшие материалы, производим на европейском оборудовании премиум-класса с талантливой и целеустремленной командой.
Швейцарцы славятся стабильностью и высоким качеством, поэтому мы выбрали Швейцарию в качестве нашей производственной базы. Мастерство, строгие стандарты и стремление к совершенству видны в каждом из наших шедевров ручной работы с ЧПУ. Завод аккредитован по стандарту ISO 9001, что означает, что секвентальные редукторы HGT Precision изготавливаются одинаково, в соответствии с одними и теми же точными стандартами — каждый раз.
ЗАПРОС СЕЙЧАС
Альтернативные варианты продукта
Система переключения передач
Система переключения передач подрулевыми лепестками ХГТ 4995,00 долларов США
Трос подрулевого переключателя заднего хода
Трос подрулевого переключателя заднего хода CHILLOUT MOTORSPORTS Запросить
Ручка переключения передач
Ручка переключения передач ХГТ $695,00
Последовательная трансмиссия Ford T56 Magnum
Компания Tick Performance заключила партнерское соглашение с PPG, чтобы предложить линейку специально разработанных Ford T56 Magnum в качестве Последовательная передача! Мы используем секвентальную систему PPG и многочисленные комплекты шестерен, чтобы предложить вам идеальную секвентальную трансмиссию для вашего применения! Хотите ли вы выстроиться в очередь на дрэг-стрипе, сократить время прохождения круга или просто упростить переключение передач, у нас есть передаточное число для вас! Собирается на месте нашими профессиональными специалистами по трансмиссиям, которые собрали одни из самых быстрых трансмиссий Н-образной формы в мире!
Воспользуйтесь невероятно быстрым переключением секвентальной коробки передач в специальном пакете Ford T56 Magnum.
Нет необходимости в обширной доработке или изготовлении по индивидуальному заказу, как это обычно бывает с секвентальными трансмиссиями на вторичном рынке. Эта трансмиссия используется с поперечинами T56 Magnum и обычными системами сцепления Ford T56 Magnum.
Последовательная система
Благодаря скорости работы, которая обычно характерна только для приложений типа F1, Pfitzner Performance Gearboxes секвентальные системы интегрируются с современными 32-разрядными электронными блоками управления, чтобы обеспечить стратегии замкнутого цикла, которые способны обеспечить менее 70 мс переключения передач . Эта впечатляющая скорость работы дает системе PPG уникальное преимущество перед конкурентами: оптимизирует фазу переключения , чтобы обеспечить возврат мощности через трансмиссию, как только собачка предварительно задействуется. Эта функция может выполняться только при использовании самого передового из доступных измерительных датчиков: датчика поворота отвала GILL на 360°.
Это современное измерительное устройство позволяет компании PPG Система секвентальной передачи Tremec для отображения и отслеживания абсолютного положения собачьих колец, чтобы обеспечить уровни точности положения ствола и селектора, которые ранее были недоступны. Он также предоставляет таблицы стабильной калибровки следующей передачи с точными и воспроизводимыми данными. Достигая плавной фазы переключения — в сочетании со стратегиями с низким энергопотреблением — система PPG обходит требование о 100% отключении зажигания при переключении передач, а это означает, что многие силы, которые выводят шасси из равновесия во время операции переключения передач устраняются. В результате получается гораздо более сбалансированная и предсказуемая по управляемости автомобиля и, как следствие, лучшие общие характеристики.
Преимущества
- Единственная в мире 6-ступенчатая секвентальная система для трансмиссий TREMEC
- Высокая мощность и крутящий момент
- Зубчатые передачи вставляются непосредственно в корпус оригинального оборудования
- Опция модернизации подрулевого переключателя
- Идеально подходит для автомобилей, эксплуатируемых на треке и на улице
- Уникальный дизайн собаки PPG
- Более тихая работа и легкое переключение
Передаточное отношение
| 2,148 | 1,561 | 1,228 | 1. 000 | 0,875 | 0,777 |
| 2,148 | 1,561 | 1,228 | 1.000 | 0,797 | 0,634 |
| 2,437 | 1,611 | 1,228 | 1.000 | 0,875 | 0,777 |
| 2,437 | 1,611 | 1,228 | 1.000 | 0,875 | 0,634 |
| 2,946 | 2,071 | 1,438 | 1.000 | 0,875 | 0,634 |
| 2,946 | 2,071 | 1,438 | 1.000 | 0,875 | 0,777 |
| 2,589 | 1,841 | 1,438 | 1.000 | 1.000 | 0,777 |
| 3,255 | 2,148 | 1,561 | 1.000 | 1.000 | 0,857 |
| 2,407 | 1,872 | 1,522 | 1.000 | 1,132 | 1. 000 |
Рычаг переключения передач и индикатор передачи (в комплекте)
Может потребоваться блок управления коробкой передач
нажать на пониженную передачу. Рычаг обеспечивает очень хорошую установку, и можно откалибровать очень плавное переключение передач. Нормальная работа системы будет осуществляться через сплошной стержень; рычажный или двухтактный кабель серии 4. Каждый из этих вариантов имеет свои преимущества и позволяет оптимизировать конструкцию в рамках OEM-установки.Рычаг переключения передач доступен в нескольких вариантах, и калибровщики решили, основываясь на возможностях систем ЭБУ, что лучше всего подходит. Как компания, мы всегда рекомендуем конечным пользователям использовать установку с замкнутым контуром, в полной мере используя любую возможность DBW (управление по проводам), которую может иметь система ECU.
Без ECU
- Это самая простая установка, которая может обеспечить отличные рабочие характеристики, если водитель имеет возможность модулировать дроссельную заслонку при переключении вверх и вниз, имитируя остановку двигателя. Этот метод сопряжен с неотъемлемыми рисками и может привести к переключению мощности, что может разрушить собачьи кольца и создать чрезмерную нагрузку на трансмиссию.
Этот метод сопряжен с неотъемлемыми рисками и может привести к переключению мощности, что может разрушить собачьи кольца и создать чрезмерную нагрузку на трансмиссию.Весоизмерительная ячейка — тензодатчик
- Система очень проста по своей функциональности, но обеспечивает отличную установку и результаты, опять же с оговоркой об отсутствии защиты, если водитель пропустит переключение во время фазы переключения.
Переключение передач с замкнутым контуром со встроенным датчиком положения вращения
- Эта система является оптимальной конфигурацией для любой секвентальной коробки передач, установленной с использованием рычажного управления. Есть много вариантов, но чтобы охватить основную тему, мы рассмотрим рычаг переключения передач с тензодатчиком и секвентальную коробку передач с датчиком положения для считывания поворотного положения барабана секвентального селектора.
Подрулевые лепестки
Может потребоваться блок управления коробкой передач
Подрулевые лепестки в автоспорте используются для переключения или включения следующей передачи либо на повышение, либо на понижение передачи.
Эта функция осуществляется с помощью небольшого переключателя, установленного на лопастном узле. При отправке сигнала ЭБУ реагирует на его ввод и сигнализирует коробке передач о переключении передачи. Эта функция работает для приведения в действие пневматического цилиндра переключения передач, установленного на коробке передач.
Пневматическое переключение
- Этот вариант в большинстве случаев является дополнением к существующей системе и обеспечивает плавную интеграцию с платформой OEM.
Основной корпус Billet
Поднимите свою коробку передач на новый уровень с помощью корпуса PPG Billet. Основной корпус PPG изготовлен на станке с ЧПУ из цельного куска алюминия 6061 и обработан с более жесткими и точными допусками, чем стандартный литой корпус. Корпус увеличивает жесткость и уменьшает прогиб, обеспечивая лучшее сопряжение шестерен, лучшие характеристики износа и общую прочность.
Они рассчитаны на установки мощностью 1500-2000 л.с.! Большая мощность требует большей прочности, и у этого корпуса для заготовок она есть.
Преимущества
- Входной порт датчика скорости / возможность его поставки
- Порты для осмотра собак/снаряжения
- Уплотнительное кольцо
- Сапун Speedflow
- Более жесткий корпус – лучшее ощущение переключения передач и надежность
- Механически обработан для соответствия последовательному, чтобы соответствовать без необходимости механической обработки корпуса
- Дополнительный датчик температуры
- Дополнительный датчик «2 в 1» — температура и состояние масла
- Изготовлен из заготовки 6061 Алюминий
- Монтажные зажимы для разъемов DTM для жгутов проводов
- Высокопрочная магнитная сливная пробка
- Точки крепления на корпусе
- Один порт можно использовать для возврата масла прямо на первичный вал
Передняя пластина заготовки и распылители (в комплекте)
Передняя пластина заготовки Tick Performance для Ford T56 Magnum изготавливается здесь, в Маунт-Эйри, Северная Каролина.
Конструкция заготовки значительно повышает прочность, что снижает прогиб шестерни и повышает производительность.
В ходе наших испытаний мы обнаружили лучшее зацепление шестерен и улучшенные характеристики износа шестерен. Он также лучше справляется с отклонением крутящего момента, увеличивая срок службы вашей трансмиссии. В цену плиты-заготовки входит комплект Tick Performance Hi-Flow Trans Pump (с фильтром и фитингами).
Преимущества
- Улучшенная система пробок и распылителей покрывает маслом 2-ю, 3-ю и 4-ю передачи
- Повышенная жесткость, лучшее зацепление и зацепление
- Уплотнительное кольцо для герметичной конструкции
- Может использоваться как с T56, так и с Magnum (включая необходимые адаптеры)
Порошковое покрытие
Эта трансмиссия будет выглядеть совершенно новой, когда доставят ее до вашей двери, но если вы строите шоу-кар, вы можете выбрать порошковое покрытие, которое гораздо более долговечно, чем краска.
Доступен в черном атласном или серебристом цвете. Эта опция увеличивает время выполнения заказа на 2-3 дня. ПРИМЕЧАНИЕ Возможно, потребуется, чтобы впускное отверстие для линии подачи подчиненного цилиндра было зазором, чтобы обеспечить правильную посадку подчиненного цилиндра.
Микрополировка
Микрополировка состоит во вращении детали с относительно низкой скоростью. Когда деталь вращается в машине, неабразивная среда соприкасается со всеми поверхностями детали. В Tick Performance наша микрополировка состоит из двух процессов. Первый процесс вводит режущий раствор в среду. Режущий раствор очень медленно сглаживает поверхность детали от нежного протирания нашей неабразивной средой. Второй процесс — это сама полировка, в которой используется раствор другого типа. Этот раствор действует как лак, благодаря которому металлическая часть выглядит так, как будто она имеет хромированное покрытие. Полировка Tick Performance Micro добавляет прирост мощности, обеспечивая более высокие обороты при одновременном снижении рабочих температур и увеличении срока службы.
***ОБНОВЛЕНО 09.08.2022*** Tick Performance гарантирует, что каждая трансмиссия, проданная Tick Performance, не будет иметь дефектов материалов и изготовления при нормальном использовании в течение 90 дней после доставки трансмиссии. Единственным обязательством Tick Performances по данной гарантии является ремонт или замена, по своему усмотрению, неисправной трансмиссии бесплатно для клиента. Ни при каких обстоятельствах Tick Performance не несет ответственности за масло, буксировку, оплату труда или аренду автомобиля.
В качестве условия данной гарантии клиент должен вернуть любой предположительно дефектный продукт, предварительно оплатив доставку в Tick Performance, вместе с упаковочным листом с указанием грузоотправителя и копией оригинального счета-фактуры. Настоящая гарантия не распространяется на неудовлетворительные характеристики продукта, которые полностью или частично объясняются каким-либо фактором, условием или обстоятельством, кроме дефектов материала или изготовления.
Не ограничивая вышеизложенное, настоящая гарантия будет считаться недействительной, если потребуется ремонт или замена из-за неправильной установки, несчастного случая, физического или электрического напряжения, небрежного обращения, неправильного использования или по любой другой причине, отличной от обычного и предполагаемого использования, для которого продукт был предназначен. разработан, или если изделие было разобрано, изменено или отремонтировано покупателем или любой третьей стороной. Настоящая гарантия прямо не распространяется на убытки или травмы в результате использования продукта. Принимая и/или устанавливая продукт, вы соглашаетесь с условиями гарантии.
Ответственность за детали, поврежденные по любой причине, кроме дефектов материала или качества изготовления, несет покупатель.
Мы продаем вам некомплектный продукт. Срок службы и рабочие характеристики трансмиссии определяются качеством установки, соответствующими компонентами и возможностями водителя/оператора.
Потенциальный установщик и/или сборщик несет ответственность за определение того, обладает ли он или она необходимыми навыками, знаниями и инструментами для правильной и безопасной установки трансмиссии Tick Performance, описанной здесь.
Неправильная установка может привести к тому, что автомобиль будет работать неправильно или вообще не будет работать. Неправильная сборка и/или установка могут создать дополнительный риск для личной безопасности или имущества. Если сборщик и/или установщик запутался или у него есть вопросы или опасения по поводу конкретной сборки или установки, ему или ей следует связаться с Tick Performance, прежде чем продолжить. Информация, содержащаяся в этих инструкциях, не является гарантией или гарантией любого рода.
Несоблюдение сборщиком и/или установщиком этих правил означает отказ сборщика и/или установщика от прав в отношении Tick Performance в отношении любого последующего ущерба имуществу или травм, вызванных неправильной сборкой и/или установкой сборщиком и/или установщиком.
Tick Performance не несет ответственности за любые повреждения автомобиля в результате неправильной установки или неисправности трансмиссии. Клиент и/или установщики несут ответственность за установку надлежащего оборудования безопасности в автомобиль после установки трансмиссии или компонентов.
