Кабель для стартовых проводов перфекциониста

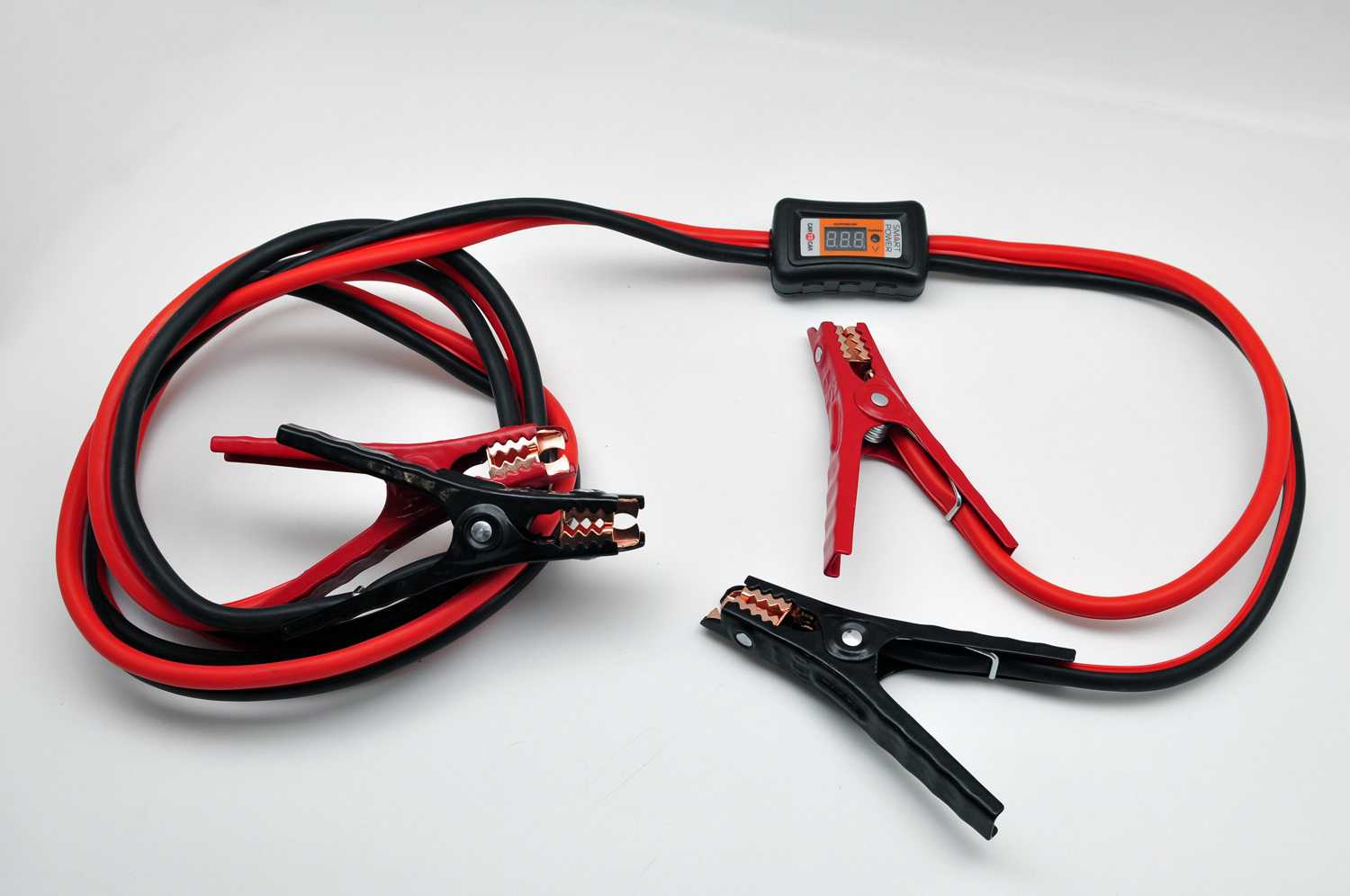

Уже давно хотел заполучить в свое распоряжение хорошие стартовые провода (по-другому – провода «для прикуривания») автомобиля. Зачем они мне я и сам, похоже, не знаю, поэтому перейду к вопросу что в моем представлении означает «хорошие».
Во-первых, эти провода должны иметь достаточно большое сечение. Насколько?

Современные автомобильные аккумуляторы даже сравнительно небольшой емкости (порядка 50 А*ч) обеспечивают стартовый ток 500-600 Ампер. Стартер малолитражки столько не потребляет, а вот измеренный мною лично ток при пуске шестицилиндрового двигателя кроссовера объемом 3,5 литра при минус 18С (не такой уж и сильный мороз) был примерно 450 Ампер.

Очевидно, что провод должен такой ток выдерживать. В наших магазинах полно изделий, имеющих маркировку 500, 700 и даже 1000 Ампер. В самых дешевых это может быть откровенным враньем, более дорогие действительно могут этот ток вынести. Насколько я понимаю, для тока в 500 Ампер медного провода с сечением 12-16 кв.мм. более, чем достаточно. Кстати говоря, именно таким (по-крайней мере, внешне) кабелем подключена батарея на автомобиле. Но не все так просто. Кроме способности провода выдерживать, хотя бы кратковременно, нужный ток, нельзя забывать еще и про потери в проводах. Увы, они есть. Напряжение новой, полностью заряженной батареи при токе порядка 500 Ампер на морозе может упасть до 8 вольт. Стартер ориентировочно способен «крутить» Вольт до 6. Цифры гуглил, кроме того, напряжение на своей батарее замерял при помощи регистрирующего вольтметра. У меня просадка была до 9,5, но это в сентябре — при околонулевой температуре, в мороз не измерял.

Впрочем, исходя из нормы внутреннего сопротивления автомобильного аккумулятора от 5 до 8 мОм, при токе 500 Ампер исправная(!) батарея и должна иметь на своих клеммах в худшем случае 12,5 В — 0,008 Ом*500 А = 8,5 В.

В итоге родилась моя первая «хотелка» — провода с падением напряжения на них не более 2 Вольт при токе 500 Ампер. Вспоминаем закон Ома: 2 В/500 А=4 мОм. Задаемся длиной 8 метров (два провода по 4 метра каждый), получаем сопротивление в половину миллиОма на метр. Смотрим в табличку и обнаруживаем, что необходимо сечение почти 35 кв.мм. медного провода!

(Здесь я на всякий случай сделаю паузу и уточню: я не утверждаю, что кабеля сечением, к примеру, 16 квадратов не хватит никогда и никому; более того, я совершенно уверен, что в подавляющем большинстве ситуаций он успешно справится с задачей. Речь идет только о моем желании пользоваться вещью с определенным набором качеств, а не о том, что это нужно каждому или что дешевле не бывает. Нет смысла оставлять комментарии о том, как великолепен кабель КГ25 или как удобны провода 2,5 метра длиной. На вкус и цвет… Мы же тут про перфекционизм, в конце концов 🙂 ).

Пошерстив предложения интернет-магазинов, я обнаружил, что медные провода с таким сечением в продаже есть. Недешево, конечно, стоят, но есть. И вот тут я понял, что кроме сечения, у меня появился еще один критерий «хороших» проводов. Я хочу, чтобы они были гибкими! Те, что есть в продаже, даже примерно таковыми не назовешь, они и летом чрезвычайно неудобны :(. Чтобы хоть как-то проиллюстрировать это глубоко субъективное суждение, я держу горизонтально подобный провод с выпрямленным куском порядка 40 см.

Притом, что провод очень тяжелый, он сохраняет форму, как будто это сплошной пруток. И дело не в изоляции, а в том, что кабель состоит из относительно толстых жил толщиной 0,3 мм каждая.

Так я и пришел к решению купить на AliExpress кабель стандарта 2AWG. Взял по 4 метра в красной и черной изоляции. Кабель пришел двумя отдельными посылками, в виде очень компактных бухт.

При совсем небольших размерах они весьма увесисты – 1,64 кг каждая.

Диаметр кабеля в изоляции примерно 12.4 мм.

Сразу же бросается в глаза невероятная мягкость и гибкость кабеля – его свободно можно складывать кольцами или завязывать узелками, под своим весом сразу же распрямляется в линию, как будто целиком из силикона и никакого металла внутри нет совсем. На кабеле не остается никаких следов в тех местах, где его гнули — ни углов, ни заломов, ничего. Кто пользовался качественными силиконовыми проводами от дорогих мультиметров — тот поймет :). Все то же самое, только диаметр больше, поэтому удивляет и производит ВАУ-эффект. Кажется, что такого просто не может быть :). Всего одна фотография и короткая гифка

Причина подобной гибкости не в волшебных пузырьках, а в очень тонких жилах, из которых свиты отдельные жгуты, которые, в свою очередь, и помещены в изоляцию. Толщина каждой жилы 0,08 мм, их должно быть 7 тысяч штук (не пресчитывал :)).

Жилы из луженой меди, доказательства чуть позже. Изоляция – силикон с маркировкой 200С. Как и положено силикону, на жало паяльника с температурой 260С он никак не реагирует, в пламени газовой горелки тлеет, превращаясь в пепел, при этом не плавится и не течет.


Значит, и на морозе дубеть не будет, проверять в морозилке даже смысла не вижу.

Осталось убедиться, что материал жил – именно медь, а не алюминий, и проверить, не обманули ли с сечением кабеля, ибо пересчитывать вручную 7000 жилок у меня желания не возникло :). Для этого измеряем сопротивление одного куска кабеля при помощи прибора, имеющего 4-проводный режим измерения.


Как и положено – 2 миллиОма. Был бы алюминий – было бы на 60% больше, отклонение сечения в меньшую сторону также привело бы к увеличению сопротивления.

Осталось напрессовать клеммы, прикрутить крокодилы и провода мечты мои :). Увы, но найти хорошие крокодилы на AliExpess я не смог, возьму от других проводов, но это уже не попадает в данный обзор. Если кто-то знает примеры приличных крокодилов на AliExpess – напишите, пожалуйста, в комментариях.

Выводы.
Отличный кабель за немалые деньги. Полностью соответствует всем заявленным характеристикам.

Как рассчитать сечение провода по потребляемой мощности

При замене или прокладке электропроводки необходимо точно рассчитать параметры кабеля, который будет использоваться. Одним из ключевых параметров является сечение провода, от которого зависит, какую силовую нагрузку можно подключить к проводу. Слишком слабый провод может не выдержать нагрузки, а при чрезмерно большом сечении будет стоить в несколько раз дороже. Также следует учитывать, что чем меньше сечение проводников, тем больше их электрическое сопротивление, поэтому также необходимо учитывать длину провода и способ его укладки.

Содержание

• Что нужно знать
• Основы сортировки
• Как рассчитать
• Особенности сечения электропроводки из разных материалов
• Сечение кабелей с открытой или закрытой проводкой
• Как рассчитать рассчитать параметры необходимого кабеля
• Перевод ватт в киловатты
• Полезные видео

Что нужно знать

Если разрезать любой кабель, то под слоями изоляционного материала станет видна жила провода, являющегося проводником электрического тока. Когда провод разрезается (разрезается), то в месте разреза жила видна в виде окружности, площадь которой называется поперечным сечением жилы провода и измеряется в мм² (квадратных миллиметрах). Поэтому, выбирая оптимальное сечение провода, фактически подбирается диаметр его токоведущих жил.

Поскольку токопроводящая часть кабеля металлическая, а изоляция выполнена из ПВХ, резины или подобных материалов, провода можно условно разделить на три уровня по уровню устойчивости к нештатным ситуациям:

1. Проводник и изоляция не повреждены. Те. перегрев провода произошел в допустимых пределах и ничего не произошло.
2. Изоляция плавится, но металл ядра остается неизменным. После устранения поломки дальнейшая эксплуатация такого провода невозможна – он требует обязательной замены.
3. Горение изоляции и расплавление металлического основания. Обычно это следствие короткого замыкания.

Знать, как рассчитать сечение, как раз и нужно, чтобы исключить второй и третий варианты, ведь помимо самого кабеля для проводки подбираются защитные устройства, отключающие линию при увеличении тока.

Совет! При покупке недорогого провода лучше проверить соответствие фактического и заявленного сечений токоведущих жил. Это можно сделать штангенциркулем или микрометром. Дело в том, что некоторые технические характеристики допускают погрешность не менее 20-30% от номинала — если сечение провода по мощности рассчитано «намертво», это грозит пожаром.

Основы сортировки

Единственный способ подобрать качественный провод в квартиру или дом по сечению токонесущей жилы – это знать, какой мощности будут подключаться приборы. Этот способ еще называют «по нагрузке», так как в электрических цепях все подключенные устройства рассматриваются как нагрузка или сопротивление.

Сначала нужно определить мощность устройств. Это можно сделать несколькими способами:

1. найти информацию об этом в техническом паспорте устройства;
2. мощность указана на самих устройствах — обычно она указана на металлических табличках или наклейках, хотя могут быть и просто обозначены на корпусе.
3. измерять силу тока во время работы и рассчитывать мощность — экзотический метод, который применяется в исключительных случаях, когда нужны точные результаты.

Если устройство произведено в России, Украине или Белоруссии, мощность на нем всегда указывается как Вт (ватт) или кВт (киловатт). Если продукт европейский, азиатский или американский, используется буква W. Нагрузка, используемая на таких устройствах, обозначается как «TOT» или «TOT MAX».

Если не удалось точно установить мощность устройства, для расчета можно взять средние данные.

Следует помнить, что параметры в них указаны в широком диапазоне, а значит кабель, выбранный с меньшим значением, может не соответствовать требованиям.

Это означает, что в данном случае необходимо учитывать максимально возможную мощность устройств и подбирать для них соответствующие сечения кабелей по потребляемой мощности. В противном случае кабель может перегреться в процессе эксплуатации, вплоть до возгорания изоляции.

Как рассчитать

При расчете сечения провода нужно помнить простую закономерность — чем больше подключенных к нему устройств потребляют ток, тем больше диаметр жилы и тем массивнее сам провод. Проще всего определить сечение в однопроволочной жиле по следующей формуле:

Здесь d – означает диаметр жилы (мм), а S – необходимая площадь поперечного сечения (мм²).

Рассчитать диаметр многопроволочной жилы немного сложнее — здесь нужно измерить диаметр каждого отдельного провода и найти их среднее значение, тогда формула принимает следующий вид:

Где n – количество жил, d – средний диаметр, S – искомая площадь поперечного сечения. Допускается также измерить диаметр одного провода и умножить результат на их количество. Формула осталась прежней, только d теперь не средний диаметр, а измеренный по одному проводу.

Если предвидится много расчетов, то рассчитать сечение провода можно с помощью специального калькулятора сечений кабеля онлайн, в который нужно просто ввести все данные о количестве и диаметре токо- несущий проводник и это даст результат.

Особенности сечения электропроводки из разных материалов

Алюминиевая проводка, применявшаяся еще в советское время, сейчас запрещена для монтажа внутренней проводки, но до сих пор используется как наиболее бюджетный вариант, несмотря на ее относительно невысокую стоимость. срок службы и общая надежность. При перегреве он начинает крошиться, быстрее окисляется на воздухе и имеет меньшую электропроводность — это значит, что при одинаковом сечении проводов медь способна пропускать через себя больший ток, чем алюминий.

Медный кабель обладает значительной прочностью и стойкостью к коррозии, поэтому при необходимости замены всей проводки настоятельно рекомендуется использовать медный кабель, тем более что это прямое требование ПУЭ. Так как медный провод дороже алюминиевого, то знание соответствующих значений силового сечения при его использовании будет существенной экономией на смету.

При прокладке скрытой проводки дома лучше выбирать одножильный кабель, так как он проще в монтаже и не требует дополнительных действий.

Изначально рассчитанный на многократные изгибы, многопроволочный имеет более длительный срок службы, но при подключении к нему розеток концы жил нужно будет облудить, так как со временем провода в жиле «осядут». ” и контакт ухудшится.

Чаще всего такие провода используют для подключения к сети нестационарных устройств: фена, утюга, бритвы и других.

Приведен общий расчет типовой электропроводки квартир, домов, коттеджей. По его словам, при длительной нагрузке 25А используются провода сечения по току (медь) 4,0 мм² и диаметром 2,26 мм. В соответствии с этими расчетами на линии устанавливается автоматический выключатель (автомат), который обычно монтируется в вводной коробке в месте ввода проводов в квартиру или дом.

Сечение кабелей с открытой или закрытой проводкой

При движении импульсов тока по проводнику он нагревается. Чем больше ток, тем сильнее нагрев. Один и тот же ток, протекающий по проводам разного диаметра, оказывает неоднозначное влияние на тепловыделение. Чем меньше сечение, тем больший нагрев происходит от нагрузки.

Поэтому, если линию делать открытой, можно уменьшить сечение — брать менее прочные провода. В этом случае он быстрее остывает и не портится изоляция. При закрытом способе монтажа дело обстоит хуже – тепло уходит медленнее, и здесь уже нужен более прочный материал – провода большего сечения.

Проектирование проводки и покупка нужного количества расходных материалов требует дизайнерских навыков. Вам нужно будет сделать следующее:

1. Начертить план квартиры или другого помещения, где планируется, и отметить будущие розетки и светильники.
2. Узнайте мощность всех имеющихся приборов и бытовой техники: светильников, отопительных приборов, чайников, фенов и т. д. Это позволит вам остановиться на оптимальном варианте.
3. Измерьте длину планируемой линии и сложите все собранные параметры.
4. Выберите марку кабеля. Для внутренней разводки лучше использовать плоский провод.
5. Купить необходимое количество.

Кроме того, учитывается соответствие сечения провода по потребляемой мощности его максимальной нагрузке в данном проекте и току защитных выключателей.

Общепринятый цвет изоляции жил никак не зависит от их сечения и используется только для удобства монтажа:

• синий — для нейтрального;
• желто-зеленый — заземление;
• белый, коричневый и другие — фазные провода.

Лучше установить несколько выключателей и сразу подписать их: например, «кухня», «спальня» и т. д. Линия освещения всегда проводится отдельно от вводного автомата и не зависит от розеток. Даже если в одном из них произойдет короткое замыкание, дом не останется без света, а при необходимости ремонт можно произвести при обычном освещении, без использования фонарика или свечей.

Дополнительные рекомендации:

• Сечение провода всегда лучше выбирать с запасом — экономия это хорошо, но она должна быть разумной, и неизвестно что потом туда войдет.
• В помещениях с повышенной влажностью весьма вероятно, что может понадобиться два слоя изоляции.
• При покупке нужно указывать допустимый диаметр изгиба провода, особенно для однопроволочных. Дело в том, что если просто согнуть кабель, то в этом месте может ухудшиться проводимость, поэтому производители всегда указывают допустимый радиус изгиба, отталкиваясь от внешнего диаметра всего кабеля. Чаще всего это значение составляет 10-15.
• Медные и алюминиевые кабели не подходят или не подключаются обычным способом. Для их крепления можно использовать специальные клеммники или шайбы (оцинкованные).

Как рассчитать параметры необходимого кабеля

Если ЛЭП внушительной длины (100 метров и более), то все расчеты необходимо производить с учетом потерь тока, которые будут происходить непосредственно в кабеле. Это делается в обязательном порядке при проектировании электроснабжения домов. Все исходные данные вносятся в проект заранее, для контроля и перестраховки перепроверяются по норме мощности, выделенной на весь дом, и длине от него до столба. Следующая таблица помогает рассчитать требуемые параметры:

Выбор подходящего сечения провода при монтаже электропроводки лучше делать с запасом. При его наличии все новые приборы, появившиеся в квартире, можно смело включать, не опасаясь перегрузок.

Если сечения не хватает, то выхода всего два: замена проводки или отказ от одновременного использования мощных бытовых приборов.

Если вам срочно нужно удлинить розетку, а нужного провода нет рядом, можно использовать разные кабели, соединив их параллельно друг другу. Этот способ не используют постоянно, а прибегают к нему в моменты крайней необходимости, но если он уже используется, а тем более для подключения мощного устройства, то нужно использовать провода такого же сечения. Если это требование невозможно выполнить, то при расчете, выдержит ли провод, необходимо учитывать только кабель меньшего сечения.

Преобразование ватт в киловатты

При указании мощности крупных электроприборов используются такие единицы, как ватты и киловатты. Приставка «кило» означает, что число должно быть умножено на 1000, поэтому 1 кВт = 1000 Вт, 5 кВт = 5000 Вт, 3 кВт = 3000 Вт, 1 Вт = 0,001 кВт и т. д.

Устройства, которые потребляют такое малое количество тока, что даже его не нужно выбирать, включают:

• холодильник;
• Зарядное устройство;
• ТВ;
радиотелефон
• ;
• ночники и торшеры.

Но если к этой же розетке подключен, например, обогреватель, то расчеты надо делать.

Выбор сечения кабеля – важнейшая составляющая любой схемы электроснабжения, от жилых помещений до городских или промышленных сетей. Правильный подбор обеспечивает электрическую, пожарную безопасность и экономию бюджета проекта.

Полезные видео

Расчет и подбор сечения проводов

При ремонте или проектировании электрооборудования необходимо правильно подобрать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого нужно знать параметры нагрузки и особенности монтажа кабеля.

Содержание

• 1 Зачем рассчитывать поперечное сечение кабеля
• 2 Размер по мощности
• 3 Как рассчитать силу тока
• 4 Расчет площади сечения кабеля по мощности и длине
• 5 Открытая и закрытая проводка

Зачем рассчитывать сечение кабеля

К электрическим сетям предъявляются следующие требования:

• безопасность;
• надежность;
• эконом.

Если выбранная площадь сечения провода мала, то токовые нагрузки на кабели и провода будут высокими, что приведет к перегреву. Это может привести к аварийной ситуации, которая приведет к повреждению всего электрооборудования и станет опасной для жизни и здоровья.

Если, с другой стороны, установлены провода с большой площадью поперечного сечения, безопасное применение гарантировано. Но с финансовой точки зрения будет перерасход. Правильный подбор площади сечения провода – залог долговременной безопасной эксплуатации и рационального использования финансовых средств.

В ПУЭ есть отдельная глава по правильному выбору проводников: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и условиям коронирования».

Площадь поперечного сечения кабеля рассчитывается в зависимости от его мощности и тока. Давайте посмотрим на примеры. Чтобы определить, какое сечение провода нужно для 5 кВт Вам потребуется воспользоваться таблицами в «Правилах устройства электроустановок. Правила устройства электроустановок »). Настоящее руководство является нормативным документом. В нем указано, что сечение кабеля выбирается по 4 критериям:

1. Напряжение питания ( Однофазный или трехфазный ).
2. Материал проводника.
3. Ток нагрузки, измеряемый в амперах ( А ), или мощность в киловаттах ( кВт ).
4. Расположение кабеля.

В PUE нет значения. 5 кВт , поэтому нам придется выбрать следующее большее значение — 5,5 кВт . Для монтажа в квартире сегодня необходимо использовать медный провод. В большинстве случаев установка осуществляется по воздуху, поэтому из справочных таблиц подходит сечение 2,5 мм². Максимально допустимая токовая нагрузка составит 25 А.

В вышеупомянутом руководстве также указан ток, на который рассчитан входной автоматический выключатель ( ВА ). Согласно «Правил устройства электроустановок » для нагрузки 5,5 кВт ток ВА должен быть 25 А. В документе указано, что номинальный ток провода, который идет в дом или квартиру, должен быть на одну ступень выше, чем у ВА. В этом случае после 25 ампер будет 35 ампер. Последнее значение должно быть принято в качестве расчетного значения. Ток 35 А соответствует сечению 4 мм² и мощности 7,7 кВт. Итак, подбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать какое сечение медного провода требуется для 10кВт опять же воспользуемся справочником. Если вы рассматриваете случай открытой проводки, вы должны определиться с материалом кабеля и напряжением питания.

Например Для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение — 10 мм²; для 380 В мощность составит 12 кВт, а сечение – 4 мм².

Выбор в зависимости от мощности

Перед подбором сечения кабеля по мощности необходимо рассчитать его суммарное значение, составить перечень электроприборов на участке, к которому прокладывается кабель. На каждом из устройств должна быть указана мощность, рядом будут написаны соответствующие единицы измерения: Вт или кВт ( 1 кВт = 1000 Вт ). Затем вам нужно будет сложить мощность всего оборудования и получится сумма.

Если вы выбираете кабель для подключения одного электроприбора, то достаточно информации только о его потребляемой мощности. Подобрать сечение провода по мощности можно в таблицах ПУЭ.

Таблица 1. Выбор сечения провода по мощности для кабеля с медными жилами

9 0289 90 455

Сечение токопроводящей жилы, мм²	Для кабеля с медными жилами
	Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1, 5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19 ,8
6	46	10,1	40	26,4
10 9 0291	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Таблица 2. Выбор сечения проводов по мощности для кабелей с алюминиевыми жилами

9 0302 18,7 9030 2 72,6 90 302 50,6

Сечение токоведущей жилы, мм²	Для кабеля с алюминиевыми жилами
	Напряжение 220 В		Напряжение 380 В 9 0291
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
2,5	20	4,4 902 91	19	12,5
4	28	6,1	23	15,1
6	36	7,9	3 0	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	70	46,2
35	100	22 ,0	85	56,1
50	135	29,7	110
70	165	36,3	140	92 ,4
95	200	44,0	170	112,2
120	230	200	132,2

Кроме того, вы должны знать напряжение сети: трехфазное соответствует 380 В и однофазное 220 В. В ПУЭ

приведены сведения как для алюминиевых, так и для медных проводов. Оба имеют свои преимущества и недостатки. Преимущества медных проводов:

• высокая прочность;
• эластичность;
• устойчивость к окислению; Электропроводность
• больше, чем у алюминия.

Недостаток медных проводов – высокая стоимость. В советских домах при строительстве использовалась алюминиевая электропроводка. Поэтому, если происходит частичная замена, желательно ставить алюминиевые провода. Исключение составляют лишь те случаи, когда вместо всей старой проводки ( до щита ) устанавливается новая. Тогда имеет смысл использовать медь. Прямой контакт меди и алюминия недопустим, так как это приводит к окислению. Поэтому для их соединения используется третий металл.

Вы можете самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого необходимо использовать формулу: I=P/(U*1,73) , где P — мощность, Вт; У — напряжение, В; I — ток, А. Затем по справочной таблице выбрать сечение кабеля в зависимости от расчетного тока. Если нужного значения нет, то выбирается ближайшее, превышающее расчетное.

Как рассчитать по току

Величина тока, протекающего по проводнику, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация дана для комнатной температуры ( 18°С ). Для выбора сечения кабеля по току используют таблицу ПУЭ (ПУЭ-7 п.1.3.10-1.3.11 ПОСТОЯННЫЕ ТОКИ для проводов, шнуров и кабелей с резиновой или пластмассовой изоляцией).

Таблица 3. Электрический ток для медных проводов и шнуров с резиновой и поливинилхлоридной изоляцией

903 02 22 903 02 39 9 0302 80 903 02 290

Сечение жилы, мм²	Ток, А, для проложенных проводов
	открытый ly	в одной тубе
		два одножильных провода	три одножильных провода	четыре одножильных	один двухжильный	один трехжильный
0,5	11 90 291	—	—	—	—	—
0,75	15	—	—	—	—	—
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28 90 291	26	28	24
4	41	38	35	30	32	27
5	46	42	34	37	31
6	50	46	42 9 0291	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	260	295	250
150	440	360	330	—	—	—
185	510	—	—	—	—	—
240	605	—	—	—	—	—
300	695	—	—	—	—	—
400	830	—	—	—	—	—

Для расчета алюминиевых проводов воспользуйтесь таблицей.

Таблица 4. Электрический ток для алюминиевых проводов и шнуров с резиновой и поливинилхлоридной изоляцией

90 302 38 902 94

Сечение жилы, мм²	Ток, А, для проводов открытой прокладки
	открыто	в одной тубе
		два одножильных провода	три одножильных провода	четыре одножильных	один двухжильный	один трехжильный
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16 902 91
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	2 4
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	1 25	105
70	210	175	165	140	1 50	135 16 5
120	295	245	220	200	230	190
150	340	275	255 9029 1	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—

В дополнение к электрическому току вам нужно будет выбрать материал проводника и напряжение.

Для приблизительного расчета сечения кабеля по току его следует разделить на 10. Если в таблице не указано полученное сечение, то необходимо взять ближайшее большее значение. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А разделите ток на 8. Если установлены алюминиевые кабели, необходимо разделить на 6. Это потому что толщина алюминиевой жилы больше, чем у медной, чтобы обеспечить одинаковые нагрузки.

Расчет сечения кабеля по мощности и длине

Длина кабеля влияет на потери напряжения. Таким образом, на конце проводника напряжение может уменьшаться и быть недостаточным для работы электроприбора. Для отечественных электрических сетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот резерв будет использован для коммутации и проводки. Если концы провода подключены к распределительному щиту, запасная длина должна быть еще больше, так как автоматические выключатели.

При прокладке кабелей на большие расстояния необходимо учитывать следующее падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На этот параметр влияет:

1. Длина провода, единица измерения — м. При ее увеличении увеличиваются потери.
2. Площадь поперечного сечения, измеренная в мм². С его увеличением падение напряжения уменьшается.
3. Удельное сопротивление материала ( справочное значение ). Указывает сопротивление провода, которое составляет 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равно произведению сопротивления на ток. Допустимо, что это значение не должно превышать 5%. Если это не так, необходимо использовать кабель большего сечения. Алгоритм расчета площади сечения провода по максимальной мощности и длине:

1. В зависимости от мощности P, напряжения U и коэффициента cosf находим ток по формуле: I=P/ (U*коф) . Для электросетей, используемых в быту, cosf = 1 . В промышленности cosf рассчитывается как отношение активной мощности к полной мощности. Последняя состоит из активной и реактивной мощностей.
2. Используйте таблицы ПУЭ для определения токоведущего сечения проводника.
3. Рассчитать сопротивление проводника по формуле: Ro=ρ*l/S где ρ — удельное сопротивление материала, l — длина проводника, S — площадь поперечного сечения. Необходимо учитывать тот факт, что ток по кабелю идет не только в одном направлении, но и в обратном. Следовательно, общее сопротивление: Р = Ро*2 .
4. Падение напряжения находим из соотношения: ΔU=I*R .
5. Найдите падение напряжения в процентах: ΔU/U . Если полученное значение превышает 5 %, то выбирают из справочника наибольшее сечение проводника.

Открытая и закрытая проводка

В зависимости от расположения проводка делится на два типа:

• закрытая;
• открыть.

На сегодняшний день в квартирах установлена ​​скрытая проводка.
