4.6 Сцепное устройство шарового типа
Сцепное устройство шарового типа оборудовано индикатором защлкивания и износа.
Опасность
Разрешается буксировка только должным образом присоединенного прицепа!

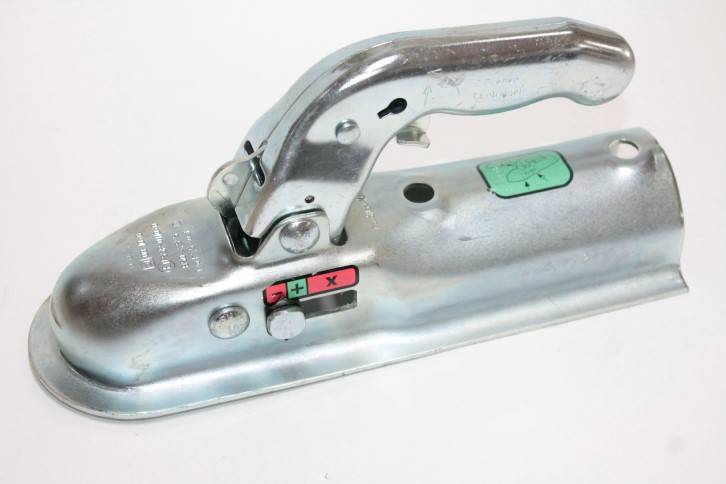

Индикатор защелкивания сцепного устройства шарового типа
Индикатор защелкивания состоит из красно-зеленого цилиндра спереди на сцепном устройстве шарового типа. При правильном защелкивании сцепного устройства шарового типа появляется зеленая часть цилиндра.
Примечание
Соединение сцепного устройства шарового типа произведено правильно, если сквозь шар видна зеленая часть индикатора защелкивания.
Опасность
Если зеленая часть цилиндра не видна, значит сцепка произведена неправильно, и буксировать прицеп в таком состоянии запрещается!
Индикатор износа сцепного устройства шарового типа
Индикатор износа на рычаге сцепного устройства показывает, достигнут ли предельный порог износа сцепного устройства шарового типа или шара.
Если на рычаге сцепного устройства в сцепленном состоянии виднеется зеленая отметка, износ не превысил установленных границ. Если зеленая отметка скрылась или показалась красная, значит, сцепное устройство или шар достигли критической точки износа. Изношенная деталь должна быть немедленно заменена.
Примечание
Проедьте ок. 500 м с прицепом, прежде чем проверить индикатор износа. В процессе движения происходит максимальная подгонка деталей тягово-сцепного устройства.
Опасность
При износе не обеспечивается надежное сцепление прицепа с автомобилем, осуществляющим буксировку, поэтому использование прицепа в таком случае категорически запрещено! Существует опасность расцепления сцепного устройства шарового типа — опасность несчастного случая! Немедленно производите замену изношенных деталей.
Диапазон допустимых отклонений сцепного устройства шарового типа
Допустимое отклонение сцепного устройства шарового типа относительно продольной оси автомобиля составляет макс.
+/- 25°. В горизонтальном направлении возможно отклонение в пределах +/- 20°.
А Отклонение 20°
В Отклонение 25°
Внимание
При превышении отклонения узлы испытывают перегрузку, безопасное функционирование сцепного устройства в таком случае не может быть гарантировано.
Присоединение сцепного устройства шарового типа
Для присоединения прицепа действуйте следующим образом.
► Подъедьте задним ходом вплотную к рычагу сцепного устройства стоящего на стояночном тормозе прицепа.
Опасность защемления
В целях безопасности между автомобилем и прицепом не должны находиться люди.
Произведите сцепку сцепного устройства шарового типа
► Откройте сцепное устройство шарового типа, для чего потяните рычаг сцепного устройства вверх (А).
Опасность защемления
Не трогайте открытое сцепное устройство! Даже небольшое давление сверху может привести к срабатыванию запорного механизма, который находится под действием пружины, и, как следствие, к травме.
► Наденьте открытое сцепное устройство шарового типа на шар тягово-сцепного устройства автомобиля так, чтобы отчетливо было слышно, как оно зафиксировалась (В). => Под собственной нагрузкой сцепное устройство со щелчком закроется.
Примечание
В зависимости от исполнения надевание и съем сцепного устройства при повышенной нагрузке могут быть облегчены путем использования опорного колеса.
► Проверьте по индикатору износа, находится ли износ в пределах допустимых границ (должна быть видна зеленая метка).
Опасность
Если сцепное устройство присоединено неправильно, прицеп может отцепиться от автомобиля, что может привести к несчастному случаю!
► Для полной уверенности сильно надавите дополнительно рукой на рычаг сцепного устройства. Тягово-сцепной механизм правильно зафиксирован, если рычаг сцепного устройства больше не нажимается (С).
► Проверьте по индикатору защелкивания, правильно ли произведена сцепка тягово-сцепного механизма (должна быть видна зеленая метка).
Опасность
Если сцепное устройство присоединено неправильно, прицеп может отцепиться от автомобиля, что может привести к несчастному случаю!
► Проверьте по индикатору износа, находится ли износ в пределах допустимых границ (должна быть видна зеленая метка).
Опасность
Разрешается буксировка только должным образом присоединенного
прицепа! После каждой сцепки проверяйте правильность положения и степень износа сцепного устройства шарового типа. Только в этом случае Ваш автомобиль можно считать надежно соединенным с прицепом, что является главным условием его участия в уличном движении.
► Удалите противооткатные упоры и уберите их в предназначенные для их хранения места.
► Приведите имеющиеся опорные устройства или опорное колесо в верхнее положение.
Примечание
Опорное устройство/опорное колесо для транспортировки следует полностью поднять/повернуть вверх и зафиксировать.
Расцепка сцепного устройства шарового типа
Для отсоединения прицепа действуйте следующим образом.
► Зафиксируйте машину при помощи противооткатных упоров.
► Подоприте машину при помощи опорного устройства или опорного колеса.
► Откройте сцепное устройство шарового типа, для чего потяните рычаг сцепного устройства вверх.
Опасность
В этом состоянии прицеп ни в коем случае не должен двигаться.
► Снимите открытое сцепное устройство с шара тягово-сцепного механизма автомобиля.
Примечание
В зависимости от исполнения надевание и съем сцепного устройства при повышенной нагрузке могут быть облегчены путем использования опорного колеса.
Опасность защемления
Не трогайте открытое сцепное устройство! Даже небольшое давление сверху может привести к срабатыванию запорного механизма, который находится под действием пружины, и, как следствие, к травме.
