Самодельный насос высокого давления из сантехники

Сегодня мы расскажем вам, как сделать насос высокого давления из пропиленовых труб и других материалов, которые легко приобрести в любом строительном магазине. С помощью такого насоса можно легко нагнать воздух в пневматическую винтовку или баллон от огнетушителя.

Итак, для начала нам потребуются:

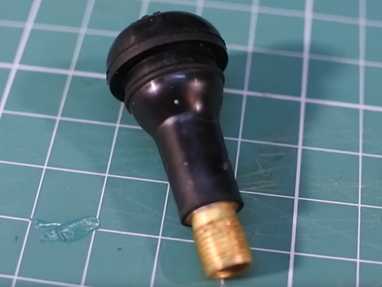

  • Поршень и клапан насоса будет изготовлен из ниппеля от бескамерных шин или, как говорят в простонародье –  сосок, который можно купить в магазине автозапчастей
  • Штоком для поршня будет служить трубка из алюминия 12 мм в диаметре
  • Цилиндром будет армированная сантехническая ПП труба диаметром 20 мм
  • Далее нам потребуется водорозетка на ½ внутренней резьбы с обжимом на втором конце

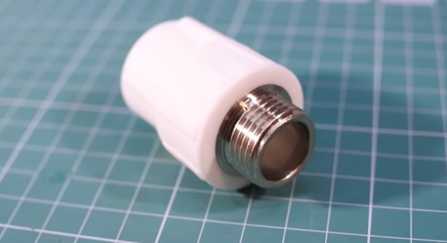

  • Переходник из полипропилена на ½ наружную резьбу
  • Тормозной шланг, например, от Газели

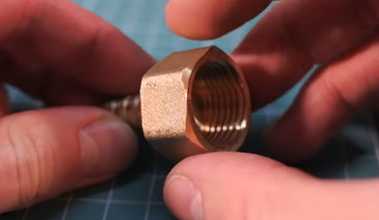

  • Штуцер на 10 мм с ½ внутренней резьбой
  • И оставшаяся мелочевка – дощечка, эпоксидная смола ЭДП-1, заклепка, колпачок от соска.

Приступаем к изготовлению нашего насоса.

Ниппелю от бескамерки нужно придать форму конуса. Для этого фиксируем его в дрель и с помощью крупной наждачки, а затем мелкой точим до нужной формы.

Диаметр шляпки конуса должен быть на 21 мм, учитывая что диаметр нашей трубы составляет 20мм.

Край 12 мм алюминиевой трубы шершавим наждачкой, что придаст лучшую адгезию при склеивании.

Так как поршень вставляется в трубку, размечаем точку на 1 см выше его будущего расположения

Сверлим в этой точке небольшое отверстие, чтобы полез наконечник шприца

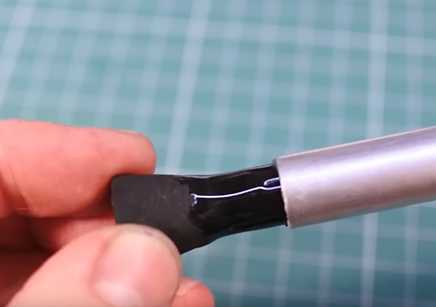

Обрабатываем сосок эпоксидкой и всовываем в трубку

Далее через дырку вставляем шприц и заполняем трубку эпоксидкой (желательно нагретую), чтобы она заполнила воздушные ниши.

Далее приступаем к цилиндру

Нам необходимо приварить фитинг к трубе. Но так как у нас нет специального паяльника для пропиленовых труб¸ то используем технологию сварки трением.

На переходник с полипропиленом на ½ нужно навертеть штуцер, а сам штуцер нужно зафиксировать в дрели.

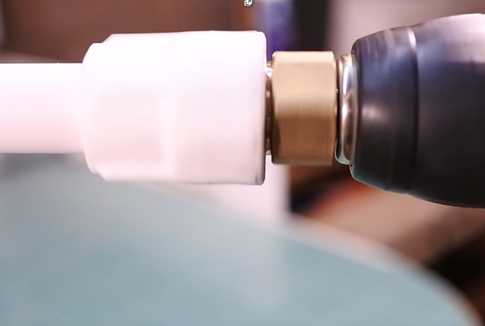

Включаем дрель и засовываем штуцер в переходник – благодаря трению он прогреется и будет легче пролазить..

Берем другой сосок и отпиливаем от него «шляпку» до линии

Вставляем ниппель без шляпки в переходник

Заполняем свободное пространство эпоксидкой до уровня соска и оставляем сохнуть.

Переходим к изготовлению шланга.

Один конец отрезаем

На втором конце стачиваем резьбу с помощью наждака

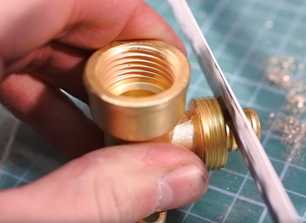

У водорозетки спиливаем часть, как показано на рисунке ниже

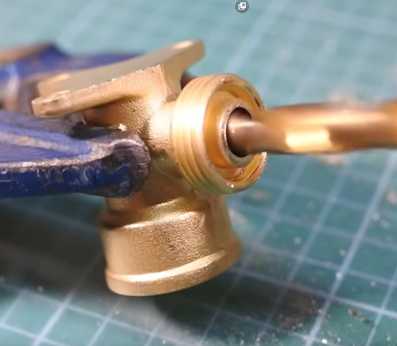

Осторожно распиливаем отверстие сверлом на 9 – 9.5 мм

Чтобы избавиться в водорозетке от бесполезного объема – используем холодную сварку

После того как сварка высохнет, сверлим отверстия с двух концов водорозетки, чтобы отверстия встретились

Вставляем шланг, вставив уплотнительное кольцо и намазав конец шланга эпоксидкой

Фиксируем гайку водорозетки.

А пока этот элемент нашего насоса сохнет, вернемся к «нашим баранам», т.е. к цилиндру.

Полипропиленовую трубу (20 мм) укорачиваем на 5-7 см сантиметров по сравнению с алюминиевой трубой.

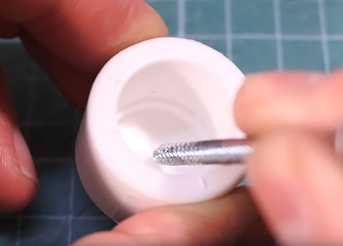

Посередине заглушки на пропиленовую трубу 20 мм высверливаем отверстие и закручиваем в него болт с гайкой

Дальше по принципу холодной сварки насаживаем заглушку на трубу.

Высверливаем отверстие в заглушке под нашу алюминиевую трубу

Чтобы воздух в поршень засасывался, высверливаем два отверстия в ПП трубке на расстоянии примерно 10 см от края

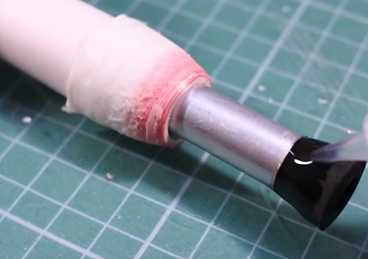

После чего вставляем шток в цилиндр, обрабатываем поршень смазкой из силикона и запихиваем его в цилиндр.

Вкручиваем трубу 20мм в переходник, залив щели эпоксидкой.

Далее, делаем коннектор из автомобильного ниппеля, чтобы нашим насосом можно было что либо накачать

Для этого нам понадобятся металлический колпачек от соска и заклепка

Заклепку фиксируем в шуруповерт или дрель и с помощью наждака стачиваем шляпку до 7 мм, а саму ножку до 3.5 мм

Прорезаем несколько насечек как на штуцере

Шланг нужно рассверлить сверлом на 4 мм

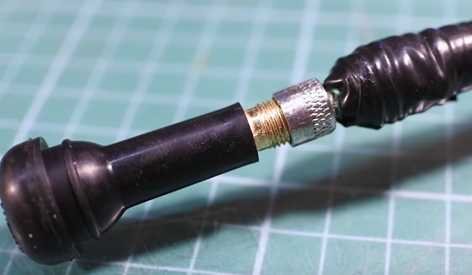

Теперь вставляем штуцер в заклепку. Смазываем клеем внутреннюю часть шланга и наконечник заклепки и вставляем в шланг, дополнительно укрепив сцепление за счет капроновой нити.

Приступаем к финальной сборке всего насоса

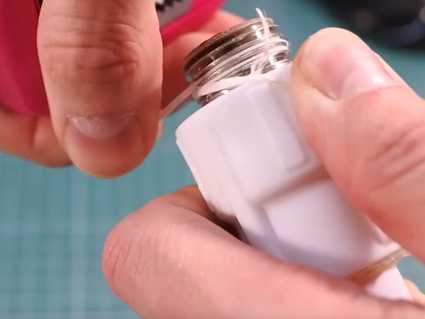

Уплотняем резьбу

Подкладываем резиновое колечко

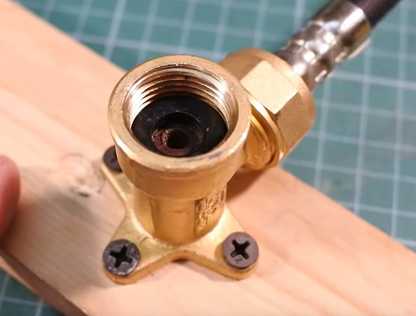

Прикручиваем цилиндр к водорозетке, а ее, в свою очередь, фиксируем на доске с помощью саморезов.

Остается приделать ручку и можно проверять наш насос в действии!!

Получившийся насос выдает 30 атмосфер.

Можно повысить эффективность насоса, увеличив КПД до 60 атмосфер.

Об этом, а также более подробное видоописание смотрите ниже:

notperfect.ru

Насос высокого давления для пневматики своими руками

Очень высокую популярность за последнее время получили аппараты высокого давления (АВД), наиболее часто они применяются на автомойках. С помощью АВД можно быстро и качественно отмыть кузов автомобиля, моторный отсек, такие труднодоступные места как днище и подкрылки. Но применение таких агрегатов не ограничивается автомобилем:  они с успехом применяются в сельском хозяйстве, металлургии, в коммунальных службах и т.п.

Основной принцип очистки- это направленная струя воды высокого давления. Выходя из специального сопла (форсунки, дюзы) она способна эффективно очищать самые сильные загрязнения и устранять сложные засоры в трубопроводах.



Поэтому «сердце» АВД- насос (или помпа) высокого давления.

Внимательно изучив данную статью, можно без особых усилий самостоятельно собрать достаточно профессиональный аппарат высокого давления, приобретя комплектующие для сборки и аксессуары у нас на сайте.

Рассмотрим, как можно собрать аппарат высокого давления средних параметров для мойки автомобилей, прочистке трубопроводов диаметром до 150-200мм, откачке шлама из колодцев и отстойников, мытья фасадов, гидропескоструйной обработки.

Стоимость мойки высокого давления складывается из двух основных компонентов: насоса (помпы) и привода (электродвигатель, двигатель внутреннего сгорания, гидропривод). Это самая затратная часть в создании АВД.

Выбор помпы (насоса) высокого давления. Затронем только модели с кривошипно-шатунным механизмом.



При выборе насоса высокого давления нужно опираться на три основных параметра: рабочее давление, производительность (расход воды) и обороты вращения вала.  Для того, чтобы справиться  с вышеперечисленными задачами, нам потребуется насос высокого давления с производительностью от 900 до 1250 литров в час и рабочим давлением от 180 до 250 бар. Низкие обороты на валу насоса имею приоритет над высокими, так как это увеличивает ресурс работы помпы. Немаловажную роль имеет ширина шатунов на валу, однако при грамотной эксплуатации (достаточный уровень  и своевременная замена масла, предупреждение перегрева)- этим параметром можно пренебречь.

Электродвигатель. Нужно определить мощность электродвигателя (или другого привода). Многие производители насосов высокого давления охотно публикуют сведения об этом в характеристиках своей продукции. Для примера возьмем насос с производительностью 900 литров в час и рабочим давлением 200 бар. Приблизительный расчет, не углубляясь в точные формулы, будет таким: произведение производительности (л/мин) и давления (в бар) делим на 550. Получим значение мощности электродвигателя- 5,5 кВт. Подключение электродвигателя к сети необходимо через контактор или специальный пускатель. Всё оборудование должно быть заземлено.

Самым простым способом соединения насоса и двигателя- это «вал в вал». При этом способе сопряжения электродвигатель имеет только один задний подшипник, а помпа крепится болтами к передней крышке электродвигателя. Можно использовать и другие типы соединений, с использованием гибкой (эластичной) муфты и фланца, редуктор, ременную передачу с помощью шкивов.

На получившийся «моноблок», по желанию и возможностям, можно «навешивать» регулятор давления, выключатели «total stop», термоклапан, демпфер, манометр, фильтр очистки и многое другое.



Рама.

Если аппарат будет использоваться стационарно, то в раме нет необходимости. Но тогда Вам потребуется найти надежное место для крепления электродвигателя.

Если АВД предполагается переносить с места на место, то потребуется рама из металлических труб или профиля, для мобильности можно оснастить её колесами и упором, а также ручками для удобной транспортировки.



Важное значение имеет количество и качество подаваемой в насос высокого давления воды.

Накопительная ёмкость. Наилучший способ решения данного вопроса- накопительная емкость, которая имеет автозаполнение из водопроводной сети с помощью обычного поплавкового клапана. Необходимо чтобы емкость не была полностью герметичной, но исключала возможность попадания в нее грязи или частиц, чтобы не повредить уплотнения или керамические вставки поршней (плунжеров).  Для этого на входе в емкость устанавливают фильтр и устраивают необходимый клапан сверху. Моющий раствор добавлять непосредственно в емкость не рекомендуется. Для этого лучше всего применять пеногенераторы, распылители, пенные насадки, пеноижекторы.

Большинство насосов высокого давления способны забирать воду самостоятельно (самовсасыванием), но не стоит размещать насос выше 0,5 метра и использовать для подачи обычный садовый шланг. Для этих целей нужно приобрести жесткий шланг (напорно- всасывающий).  Внутренний диаметр шланга для насоса с производительностью 900 литров в час должен быть не менее 15 мм при длине 3-5 метров.

Обычные «мягкие» шланги подойдут только для использования непосредственно от напорной водопроводной сети. Но не стоит забывать, что в таких сетях бывают проблемы с необходимой для насоса подачей воды. Это может плохо отразиться на работе помпы и сократит срок службы внутренних уплотнений (манжет и клапанов).

Регулятор. При установке регулятора давления лучшим способом подключения будет использование байпассного канала с замыканием его в накопительную емкость.

Насос высокого давления для пневматики

В этом случае, при закрытии пистолета, вода будет циркулировать через емкость, а не внутри помпы.



Рукав высокого давления или шланг высокого давления- длина подбирается по необходимости, можно использовать несколько шлангов небольшой длины и специальный соединитель. Чтобы шланг преждевременно не изнашивался, т.к. обычно в помещениях моек бетонные полы без покрытия, стоит использовать специальную спиральную защиту из полипропилена.



Для каналоочистки используются специальные шланги и форсунки (дюзы).





Пистолеты, копья, насадки, форсунки— всё можно приобрести под конкретные задачи, которые Вы ставите для выполнения текущих задач.



Важные советы:

— следите за резьбовыми соединениями- они не должны подтекать и быть надежно закреплены.

— не пытайтесь откручивать шланг, если он под давлением- выключите АВД и сбросьте давление!

— регулярно проводите очистку фильтра, даже сели он «визуально чистый».

— Не используйте включение-выключение пистолета без надобности- частые срабатывания изнашивают регулятор и клапан пистолета!

В основном, для грамотного использования АВД, достаточно прочитать инструкцию по эксплуатации! Ваш аппарат прослужит Вам долго и потребует  регулярной замены быстроизнашивающихся деталей в насосе- манжет, клапанов, в регуляторе давления и плановой замене масла.

stroyvolga.ru

Насос высокого давления 200-300атм своими руками.

VALERA15 19-02-2018 22:34

Комрады нет реально темы в которой хоть один комрад представил схему или чертежи, видео, где собрали такой насосер.
Эти Китайские насосы с резинками в миллион штук, размером разным б.я.а муха за.б.ли, нужно делать самодельный насос ВД И Чем проще тем лучше.
Представьте пожалуйста кто какую тему может знает об этом. Схему Иваныча даже нормально никто не собрал и не показал.
Делитесь кто чем может в эту тему пожалуйста !

de4t 19-02-2018 23:11

Блин, Валера, от души, дарю идею!

wellad 19-02-2018 23:13
quote:
Originally posted by de4t:

от души



Зачот VALERA15 20-02-2018 10:36

de4t
Спасибо за идею вы из этих говно винтеляторов тоже по ходу ?
Если есть идея делитесь, если воню..й воздух свой хотите погонять то вам не сюда.
Вот в аналах истории вы запечетлены с своей идеей радуйтесь молодец !

Grunherz 20-02-2018 12:23

Да, и ещё, чем толще труба тем меньше качать до нужного давления!

EvilTeacher 20-02-2018 12:36

Я уже даже не смеюсь. Валера, давай уже, отбросив весь опыт конструкторов всего мира, забыв все законы физики - создай уже наконец ВЕЧНЫЙ ДВИГАТЕЛЬ! Человечество тебе памятник воздвигнет...

VALERA15 20-02-2018 13:02

EvilTeacher
Можно попробовать но тут форум по пневме механика другой форум ищите, и вроде как представьте кто то и вечный двигатель пытается сделать чего уж там какой то насос 300атм ;-).

VALERA15 21-02-2018 01:56

Вот кое что из старого удалось накопать. А идеи то реально интересные. Т.е можно кое что новое с этим напридумать то.
Ну кину ссыль если вдруг кто решит пкумекать а не фигню тут наложить из широких штанин как товарищи ранее чуть выше .
http://guns.allzip.org/topic/3/1328.html

Dan 51 21-02-2018 08:27

Валера, ты ж у нас не нищеброд, купи се хилл с мешком расходников, чё колхоз то разводить!?

VALERA15 21-02-2018 10:27

Dan 51
Вот вот именно с мешков расходников надо. Хочется дежурный насосер на подобие как у Иваныча меньше качков и обычный компресор к нему подключл и вуаля готово.

VALERA15 22-02-2018 12:15

Есть кто из присутствующих кто делал или владел насосером по схеме Иваныча ?

ЛЕНЭНЕРГО 28-02-2018 21:05

А оно надо в наше время? Что руками качать,
что самим колхозить?
Китайские братья всё уже сделали для нас.
Электрокомпрессоры высокого давления для РСР.

VALERA15 28-02-2018 22:48

ЛЕНЭНЕРГО
Допустим надо ?
А кулибиных и идей уже как видим нэту !

Deni-kin 01-03-2018 09:22
quote:
Originally posted by VALERA15:

А кулибиных и идей уже как видим нэту !



Как это нэту, а "VALERA15" ? Правда один остался, ну да ни чего - научишь всех.VALERA15 01-03-2018 10:16

Deni-kin
Вся надежда была на вас и вы сдались аххх.

ЛЕНЭНЕРГО 01-03-2018 14:06

Русские не сдаются!
Просто покупают китайское...

EvilTeacher 01-03-2018 19:56
quote:
Изначально написано VALERA15:
ЛЕНЭНЕРГО
Допустим надо ?
А кулибиных и идей уже как видим нэту !

"Настоящих буйных мало -
Вот и нету вожаков..."
В.С. Высоццке

VALERA15 01-03-2018 21:56

EvilTeacher
Настоящие Мастера остались в Аналах истории.
Это прискорбно.
А тут только одни троли е мае.

wellad 01-03-2018 23:38
quote:
Originally posted by VALERA15:

А кулибиных и идей уже как видим нэту !



На тебя вся надёжа, батюшка. Пропадем мы, сирые и убогие.VALERA15 02-03-2018 12:32

wellad
Ну что бы не пропали предложите схему рабучую ? 😉

guns.allzip.org

Самодельный водяной насос из маслонасоса

При переезде из города в деревню сталкиваешься с вопросом полива огорода и водоснабжения дома. Тот, кто бесперебойно пользовался погружными насосами, прекрасно знает, насколько надежны разнообразные «Ручейки», «Роднички», «Гномы». Большинство вибрационных устройств не выдерживает и одного сезона активной работы, часто ломаясь уже через месяц после покупки. А пить хочется каждый день, и поливать огород тоже нужно, поэтому желательно иметь запасной насос на случай аварии. Конечно, можно держать в запасе отремонтированный водяной насос, который ранее отказал, и ему пришлось искать замену. А также вполне реально сделать водоперекачивающий агрегат своими руками.

Для того чтоб собрать самодельный водяной насос понадобиться:

  1. небольшой электрический двигатель, мощностью максимум до 1,5 кВт;
  2. электрический кабель или удлинитель;
  3. водяная помпа или маслонасос;
  4. систему передачи в виде ремня и шкивов или пальцев и полумуфт;
  5. резиновые шланги или трубы.
  6. стальная или деревянная тяжёлая основа.

Сборка насоса

Насосы шестеренные НШ32У-3 служат для нагнетания масла в гидросистемах многих машин:

  • тракторы ЮМЗ, ХТЗ, МТЗ, ДТ;
  • комбайны НИВА, Сибиряк, Кедр, Енисей;
  • грузовые автомобили ЗИЛ, ГАЗ, ФАЗ, КрАЗ, МоАЗ;
  • автосамосвалы КамАЗ, БелАЗ, МАЗ;
  • экскаваторы;
  • автогрейдеры;
  • погрузчики;
  • сельскохозяйственные машины;
  • автопогрузчики.

Устройства НШ производятся с правым и левым вращением ведущего вала, но для установки на самодельную насосную станцию это их различие не имеет никакого значения, главное — правильно подсоединить всасывающий шланг к отверстию с надписью «Вход», а выпускной к выходу.

Характеристики маслонасоса НШ32У-3:

  • Рабочий объём — 32 см куб.
  • Давление номинальное на выходе — 16 МПа.
  • Давление максимальное на выходе — 21 МПа.
  • Частота вращения номинальная — 2400 об. в мин.
  • Частота вращения максимальная — 3600 об. в мин.
  • Частота вращения минимальная — 960 об. в мин.
  • Номинальная подача — 71,5 литра в мин.

Можно предложить использовать взамен устройства НШ силовую установку гидроусилителя руля грузовика КрАЗ со схожими характеристиками. Этот насос также имеет шестеренное устройство.

Для самодельного водяного насоса пригодится электродвигатель от старой стиральной машинки мощностью 200–300 Вт. Старая «помощница» уже не может конкурировать с современными программируемыми аппаратами, а вот её электромотор и помпа ещё долго могут послужить.

Очень удобно, что большинство электродвигателей со стиралок можно подключить напрямую к сети 220 В без доработок, ведь у них имеются пусковые обмотки. Не забудьте только о надёжном заземлении металлического корпуса самого электромотора, он же работает рядом с водой. Обязательно подключайте любую самоделку к сети только через предохранители или автомат защиты.

Маслонасос отлично работает с водой! Не нужно заполнять заборный шланг водой, так как перекачивающие шестерни обеспечивают отличное всасывание с глубины 4 метра, производительность при этом — 2–2,5 м куб. в час. Заливная горловина на впускном патрубке совершенно бесполезна.

После работы насос рекомендуется просушить, чтобы шестерни не ржавели. Достаточно лишь 15–20 минут погонять его без воды на холостом ходе — на этом просушка и заканчивается.

Доработки самодельного насоса

Часто мощности самодельного насоса бывает недостаточной, и он не может поднять воду со скважины или глубокого колодца. Тогда можно решить проблему, воспользовавшись одним из способов увеличения напора на всасе:

  1. Опустить насос как можно ближе к воде.
  2. Провести с выпускного патрубка линию рециркуляции, и потоком с неё увеличить напор на всасе.
  1. Компрессором поднять давление воздуха в заранее герметизированной скважине.
  2. Подключить ещё один слабенький насос в тандем.

А что если отключат электричество? Тогда не мешало бы приспособить к самодельному насосу бензиновый двигатель от мотокосы, бензопилы или мопеда.

Автор: Виталий Петрович. Украина.
