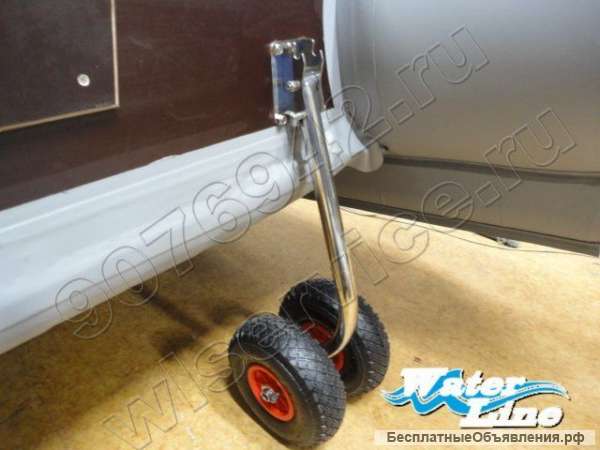

Транцевые колеса для лодки ПВХ своими руками
Современная рыбная ловля не может обходиться без качественного плавсредства. Но чтобы упростить задачу транспортировки лодки из ПВХ, загруженную снастями и амуницией рыбака к конкретному водоему, производители рыболовных принадлежностей предлагают большой ассортимент транцевых колес.
Если есть желание и возможности, колеса для перемещения судна можно изготовить самостоятельно в домашних условиях. Особенно актуально иметь транцевые колеса, когда рыбалка осуществляется в одиночку.
Транцевые колеса для плавсредств из ПВХ представляют собой транспортировочные шасси, для крепления которых используют кронштейны (2 шт.). Именно кронштейны приводят колеса в рабочее состояние (вверх и вниз).
Такой функциональный аксессуар позволяет одному человеку беспрепятственно перемещать по берегу, спускать на воду и выгружать с воды на сушу накаченную лодку. Удобство транцевых колес заключается в отсутствии необходимости снимать их после приводнения плавсредства, достаточно поднять их вверх и можно плыть.
При установке шасси, особое внимание должно уделяться размещению кронштейнов на транце, поскольку от этого будут зависеть ходовые характеристики на берегу, а также поворотная способность мотора при эксплуатации лодки.
Функции
К функциональным задачам транцевых колес относятся:
- Упростить процесс доставки лодки с берега на воду.
- Сделать плавсредство мобильным.
Учитывая значительный вес плавательного средства, оснащенного подвесным мотором, поднять и переместить его в нужное место уже представляет сложность для одного человека.
Конечно, позвать на помощь можно, но зачем, когда для таких целей предусмотрены транцевые колеса.
Именно они дает возможность сохранить силы владельцу, беспрепятственно доставлять судно к водоему и обеспечивают хорошее настроение для рыбной ловли.
Название аксессуара определяет их место крепления, их устанавливают на жесткий транец надувной лодки.
Благодаря такому простому приспособлению, один человек вполне может обходиться без посторонней помощи, чтобы спустить снаряженное судно на воду, а потом поднять его на берег.
Главное – один раз правильно зафиксировать крепления на транец, чтобы в дальнейшем пользоваться ими без проблем.
Преимущества и недостатки
К положительным качествам колес, установленных на транце лодки, можно отнести:
- Удобство при эксплуатации.
- Хорошие технические качества.
- Функциональность изделия.
- Компактность.
- Экономия временных затрат на перемещение судна с суши на воду и наоборот.
- Мобильность.
- Простота конструкции и монтажа на лодку.
- Не препятствуют управлению судна.
- Длительный эксплуатационный срок службы.
К отрицательным моментам относятся:
- Стоимость аксессуара, но его можно изготовить самостоятельно.
Виды
Транспортировочные шасси выпускаются в следующих разновидностях:
Трансформеры КТ-5
Данная модель имеет затворную конструкцию, где шасси крепятся параллельно транцу лодки в сложенном положении, что позволяет упаковать надувное плавсредство без снятия шасси.
Такая конструкция весьма выгодна для пользователя: удобная, компактная, в походном положении шасси размещаются за транцем и не мешают управлению судном.
За счет своей функциональности, конструкция КТ-5 обеспечивает комфортное перемещение лодки одним человеком, где нет необходимости обращаться за посторонней помощью.
В качестве материала для основы, монтирующейся на транец судна, применяется сталь с толщиной 3 мм. Для стойки колеса используют профильную трубу с системой пазов, которые способствуют быстрой установки, снятию или изменению положения шасси из рабочего состояния в походное.
Колеса этой разновидности оснащены автоматическим пружинным механизмом, что позволяет перемещать лодку по неровным поверхностям (не образуют люфтов, дребезжания).
Автоматические (КТ-3Н, КТ-3НУ)
Такая модель изготавливается из нержавеющей стали, оснащена системой автоматической фиксации, применяется для надувных плавсредств со стационарным транцем, либо для лодок небольших размеров с жестким корпусом.
- Высокое качество материала, сборки.
- Надежность.
- Отличный дизайн.
- Оптимальное решение для перемещения судна на дальние дистанции.
- Удобство при эксплуатации (легко и просто приводятся в эксплуатационное положение, также и собираются).
В процессе производства автоматических колес серии КТ используют лазерную порезку, а швы свариваются аргонной сваркой, в результате достигается высокая точность и оригинальный внешний вид.
Такая конструкция способна выдерживать снаряженную лодку с весом 120 кг.
Складные
Изделие устанавливается на внешнюю сторону транца, что позволяет беспрепятственно складывать шасси и вниз и вверх.
Для фиксации изделия используются пружины, расположенные внутри стойки, изготовленной из нержавеющей стали.
Не только стойки, но и остальные детали производятся из нержавейки и наделены сверхпрочностью, устойчивы к пресной (изделие KS-03) и к морской (изделие KS-04) воде.
Преимущества:
Легко снимаются и складываются
Нет необходимости каждый раз монтировать и демонтировать изделие
Ручной способ крепления, не мешают управлению судном
Есть вариант упаковки спущенной лодки вместе с колесами, применяется для любых видов надувной лодки из ПВХ, максимальная нагрузка на колеса составляет 180 кг.
Поворотно-откидные
Модель применяется для перемещения надувной лодки одним человеком на ближние расстояния.
Монтируются к фанерному стационарному транцу с помощью 4 болтов. Благодаря поворотному устройству, регулируется положение и вверх и вниз за счет крепежной шпильки.
Чтобы демонтировать аксессуар, достаточно снять гайку, находящуюся на стойке сбоку. Для накачивания камер подходит любой автомобильный насос. Максимальная грузоподъемность шасси составляет 140 кг.
Все детали изготовлены из прочной нержавеющей стали, а диски – из пластика высшего класса.
Как сделать своими руками?
Прежде всего, нужно определиться с имеющимися размерами конкретной лодки, чтобы установленные шасси не мешали управлению судном.
Необходимые материалы и инструменты:
- 2 колеса с диаметром 35 см и шириной 60-80 мм.
- Профиль квадратной формы с сечением 25×25 мм из нержавейки.
- Трубка с подходящим диаметром для установки колес.
- В качестве крепежных элементов подойдут шплинты, шайбы, болты, гайки.
- Ножовка по металлу, плоскогубцы, гаечный ключ, электродрель.
Пошаговое руководство по изготовлению:
- Определяем место для монтажа на транец квадратного профиля (без ущерба для работы подвесного мотора).
- Отмеряем отрезок вниз с учетом, что колеса должны размещаться немного ниже нижнего края транца на длину радиуса с добавлением 5 см. Такой размер позволит добиться нужного уровня безопасности и уменьшит сопротивляемость во время хода судна.
- Кронштейн для установки шасси может быть и прямым, и под соответствующим углом. Первое исполнение считается самым надежным и доступным в производстве. Здесь меньше сварочной работы, и к тому же, цельный кронштейн способен выдерживать серьезное воздействие.
Второе исполнение, где кронштейн сваривается под углом, предполагает расположение колес под днищем лодки, без вмешательства в работу подвесного мотора.
Здесь нужно отпилить от профиля 4 отрезка подходящей длины для конкретного плавсредства. С помощью сварки приварить трубки (для насаживания колец) к нижней части профиля.
В трубках просверлить сквозное отверстие, чтобы за счет шплинта зафиксировать кольца. Помимо этого, к внутреннему кольцу трубки необходимо приварить гайку с подходящим диаметром, чтобы исключить прижатие изделия к крепежным элементам.
На внешнем конце целесообразнее установить пластиковую или резиновую пробку, во избежание попадания влаги внутрь.
В верхней части, электрической дрелью делаются 2 отверстия насквозь, через которые монтируются шасси на транец.
2 готовых части крепления соединяются сваркой. Допустимый угол между ними 35-45 градусов. При необходимости, концы можно подрезать.
По завершении всех работ, шасси насаживаются на трубки и шайбами фиксируют.
Изделие готово. Если есть возможность, крепежные элементы можно покрасить.
Чертеж:
Элементы конструкции:
Как закрепить?
Чтобы правильно поместить аксессуар на транце, следует придерживаться следующих действий:
- Крепление нужно приложить на деревянный транец и по отверстиям нарисовать отметки. Электрической дрелью проделать в транце отверстие нужного диаметра.
- На последующем этапе понадобится лист из текстолита, дюралюминия, алюминия небольших размеров, на котором проделываются аналогичные отверстия. Подготовленный лист нужно приложить к внутренней стороне транца и произвести отверстия как в дереве.
- Устанавливать болты правильнее шляпками с внутренней стороны лодки.
- Колеса монтируются на болты и крепятся гайкой и шайбой.
Рекомендации:
- Для упрощения транспортировки надувной лодки целесообразнее применять транцевые колеса.
- Чтобы сократить расходы на приобретение готового изделия, можно изделие изготовить самостоятельно.
- Крепежные элементы должны быть из нержавеющей стали.
- Устанавливать аксессуар на транец нужно особенно внимательно, чтобы исключить повреждение бортов плавсредства и не мешать работе подвесного мотора.

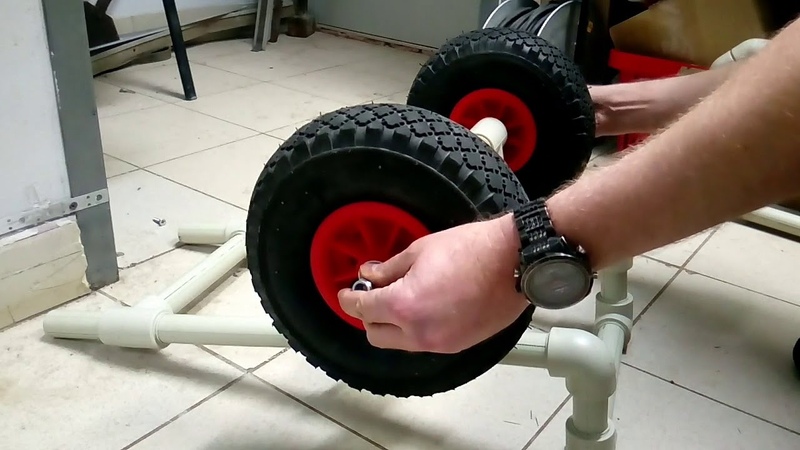

Самодельные тележки для лодок пвх в ручную
