Розетка фаркопа распиновка: Распиновка розетки прицепа легкового автомобиля — схема подключения фаркопа

Схема розетки фаркопа

Стандартная и универсальная схемы подключения розетки фаркопа

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

1. Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
2. Отключаете от аккумулятора минусовую клемму.
3. Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
4. Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
5. Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
6. В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
7. Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
8. На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

1. Масса (минус АКБ).
2. Левый поворотник.
3. Правый поворотник.
4. Стоп-сигнал.
5. Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

1. Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
2. В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

Схема подключения фаркопа автомобиля к прицепу

Дата публикации: 10 августа 2016. Категория: Автотехника.

Наличие тягового сцепного устройства (ТСУ) в автомобиле, позволяет транспортировать грузы с помощью прицепа. Однако мало просто приобрести и установить наиболее подходящий для вашей машины фаркоп, его нужно также подключить. Дело в том, что для безопасной эксплуатации прицепа, на нем обязательно должны работать сигнальные огни, позволяющие другим участникам дорожного движения ориентироваться в ваших действиях.

Подключение электрики фаркопа своими руками можно произвести без лишних затрат и специализированных инструментов. Достаточно лишь разобраться в типе разводки и приобрести соответствующий переходник, если он потребуется.

Европейская и отечественная разводка

На самом ТСУ под защитной крышкой расположена особая площадка — розетка фаркопа. Схема ее подключения зависит от количества контактов. Обычно на отечественных авто используются розетки на 7 контактов, а 13-контактные изделия больше характерны иномаркам из Европы и США (американские выпускаются также с 7-контактными розетками). По большому счету распиновка разъема фаркопа отличается только наличием дополнительных пинов для активации электрической начинки, которая устанавливается не в обычных прицепах, а в полноценных домах-прицепах. Если же речь идет о стандартном устройстве для перевозки вещей, то для него больше подойдет разъем фаркопа, распиновка которого будет соответствовать 7 элементам.

Рассмотрим вариант европейской разводки, где:

Подключение проводки фаркопа производится также и по отечественной схеме:

• Левый поворотник (желтый).
• Противотуманка (голубой).
• «Земля».
• Правый поворотник (зеленый).
• Свободный.
• Стоп-сигналы (коричневый).
• Габаритные огни (черный).

Если распиновка фаркопа не соответствует прицепу (допустим, вы планируете эксплуатировать отечественный прицеп, подключив его к иномарке, или наоборот), то достаточно только приобрести адаптер и произвести подключение по описанной выше схеме.

Пришло время перейти к практическим рекомендациям, касающимся того, как подключить розетку фаркопа к автомобилю самостоятельно.

Подключаем розетку фаркопа к машине

Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа.

Сама розетка подключается двумя способами:

• Стандартным. В этом случае не предполагается никаких изменений электрической системы автомобиля. Если прицеп и ТСУ обладают соответствующими разъемами, то схемы для такого подключения не потребуется – достаточно всего лишь вставить розетку в гнездо.
• Универсальным. В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение.

Если со стандартным вариантом все понятно, то подключить фаркоп к проводке автомобиля универсальным методом можно двумя вариантами.

Вариант 1

Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Для этого, сперва, необходимо обратиться к схеме подключения розетки прицепа, которую можно найти в сопроводительных документах и инструкциях. Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины.

Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Полезно! При этом у вас должен быть лишний провод для второго поворотника.

Для того чтобы подключить розетку таким образом вы можете использовать обжимные клипсы или просто снять изоляцию с проводов, соединить их и закрепить посредством пайки. Также стоит учитывать, что для того, чтобы все подключить правильно, лучше вооружиться схемой электропроводки машины.

Вариант 2

Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом. Дело в том, что установленный блок управления постоянно контролирует оптику, расположенную в задней части автомобиля. Как только в этой области начнется большее потребление тока – это будет воспринято системой как ошибка.

Чтобы избежать подобной проблемы используется дополнительный элемент, который называется блоком согласования. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа.

Полезно! Блок управления элементарно не будет «видеть» дополнительный и элемент, соответственно никаких сообщений об ошибках водитель не получит.

Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью – использовать реле. Оно, по большому счету, будет выполнять функцию управляющего элемента, подающего напряжение на габаритные огни прицепа. Также реле можно установить и для стоп-сигналов и противотуманок (если таковые установлены).

После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги. Для «брешей» используется силикон, а для защиты контактов от окисления их рекомендуется обработать графитовой смазкой.

В заключении

При подключении фаркопа, важно соответствовать схемам, чтобы все элементы работали правильно. Если вы сомневаетесь в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают все согласно всем требованиям.

Распиновка и подключение розетки фаркопа

Наши легковые машины не созданы для транспортировки груза. Возможностей багажника хватит для перевозки домашнего скарба или багажа, но для серьезных тяжестей или больших габаритов нужны другие варианты. Чтобы не убивать перегрузкой автомобиль, лучше и практичнее использовать прицеп. Выгоднее даже не покупать прицеп, а взять в аренду или попросить у друзей. Нехитрая конструкция прицепа позволяет изготовить его самостоятельно или заказать в специализированной конторы. Установить фаркоп на автомобиль и выполнить подключение розетки фаркопа можно своими руками. Если на вдумчивую и аккуратную работу времени нет, поручите вопрос подключения и распиновки контактов специалисту – так будет безопаснее.

Чем проще автомобиль, тем легче с ним работать. Объем зависит от того, насколько сложную схему подключения розетки фаркопа вы выберете. Возможно, необходимо будет провести небольшие контрольные испытания розетки подключив ее к проводке автомобиля.

Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:

• корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом. Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах;
• качественный одножильный провод, используемый в электропроводке автомобиля, сечение провода не меньше 1,5 мм2;
• соединительные колодки, лучше использовать модель с гнездами для предохранителей.
• полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов – 2-3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки.
• автомобильный силикон-прокладка, цвет и производителя выбирайте на свой вкус.

Совет!Перед сборкой розетки и подключением проводки рекомендуют проверить герметичность собранного корпуса розетки с установленными заглушками и крышкой путем обливания водой. Места возможного протекания влаги помечают и заделывают силиконом после окончательной сборки и монтажа.

СОБИРАЕМ РОЗЕТКУ ФАРКОПА, ПОДКЛЮЧАЕМ ПРОВОДКУ НА РАЗЪЕМАХ

На сегодняшний день наиболее употребляемый и используемый вариант для подключения электропроводки фаркопа – подключение 7-ми контактной розетки фаркопа.

Кроме нее автопроизводители выпускают 12-ти и 13-ти контактные варианты, применяемые в конструкциях более сложных и оборудованных прицепов, оснащенных электрическими приводами тормозов и датчиками блокировок колес.

СХЕМА ПОДКЛЮЧЕНИЯ К ПРОВОДКЕ АВТОМОБИЛЯ

Прежде, чем сверлить отверстия в полу или перегородках автомобиля, вам будет необходима цветная схема электропроводки и схема розетки фаркопа, по которой можно достоверно определять назначение и место подключения отдельных проводов. Вторым вопросом является проверка системы управления электрооборудованием. Если на вашем автомобиле световые приборы и сигнальные фонари работают без применения микропроцессора, можно смело отправляться на автомобильный рынок с указанным списком материалов.

Совет!Если нет возможности купить готовый набор проводов для подключения розетки, его можно изготовить своими руками. Часто для формирования жгута используют обычный провод ПВС 2*1,5 или 3*1,5, в зависимости от выбранной схемы подключения.

Теоретически для распиновки разъема фаркопа и формирования жгута подключения необходимо по одному одножильному проводу для подключения лампы стоп-сигнала, заднего указателя поворота, габаритных и противотуманных огней, подсветки номера транспортного средства. Дополнительно используем два провода для подключения в розетке массы и фонаря заднего хода, если таковой имеется. По пять одножильных на левый и правый фонарь и провод массы. Всего должно быть задействовано 11 жил проводов.

Можно упростить схему, если вспомнить, что на левом и правом фонарях сигнальные лампы габаритов, противотуманных огней, стоповых ламп и фонарей заднего хода управляются синхронно. Соответствующие разъемы на розетке технически возможно подключить одной, а не двумя жилами. Большинство автолюбителей так и поступают. Количество выделенных проводников уменьшается с 11 до 7, что соответствует числу разъемов на розетке фаркопа.

Важно!Оригинальная заводская проводка предусматривает подключение каждой лампы в задних фонарях отдельным проводом, заведенным в монтажный блок, находящийся в салоне автомобиля.

Причины для использования подобной схемы производителем очевидны:

Преимущества использования меньшего количества проводов очевидны: проще монтаж жгутов и распиновка контактов. Независимо от способа подключения на розетке, для работы любой из спаренных систем габаритных огней или стоп-сигналов отведено по одному контакту на 7-ми штекерной розетке.

Недостатки такой схемы видны невооруженным глазом – приходится использовать для питания трех ламп штатный провод, рассчитанный под нагрузку одной лампы. Трехкратная перегрузка по току значительно увеличивает риск перегрева и оплавления изоляции.

Хорошим вариантом является соединение проводов через коммутационную колодку, закрепив ее на самодельном кронштейне вблизи левого фонаря. До начала монтажа сверлим отверстия в полу багажника и одиночным проводом промеряем реальную длину жгута провода от соединительной колодки до розетки с 15% запасом. Далее выполняем следующие действия:

• отрезаем пять проводов измеренной длины, маркируем их в соответствии с выбранными точками подключения;
• вырезаем отдельно провод для подключения к контактам указателя поворота правого фонаря и провод подсветки номерного знака. Их длина отлична от предыдущих пяти, поэтому измерять и подключать к проводке автомобиля придется отдельно. Маркируем цветным фломастером;
• зачищаем концы от изоляции на 10-12 мм, лудим их оловом;
• в соответствии со схемой подключения закрепляем концы проводов в контактных гнездах розетки, устанавливаем резиновое кольцо, сворачиваем провода в жгут и протягиваем в гофрированный шланг;
• после закрепления розетки на фаркопе автомобиля, согласно схеме, укладываем шланг со жгутом по размеченному ранее маршруту. Концы проводов жгута закрепляем на коммутационной колодке;
• выполняем распайку розетки фаркопа как указано на схеме. Как вариант, можно обойтись без применения дополнительного монтажа, концы проводов припаять на подходящих участках проводки автомобиля, предварительно освободив их от изоляции с помощью нагретого паяльника. В местах соединения проводов наносим изоляцию и герметик.

Подключение проводами к разъемам обоих фонарей – действуем почти по науке. Потребляемый фонарями прицепа ток, распределяется на левую и правую ветки проводки фонарей автомобиля. Подключение по этой схеме становится более безопасным, перегрузка на провода спаренных фонарей снижается с утроенной до удвоенной. Позитив налицо.

Схема аналогична предыдущей, отличие заключается в необходимости подсоединять к контактам вдвое большее число проводов. Количество использованного одножильного провода и монтажных обжимных гильз или контактных фишек увеличится на 30 %.

Подключение проводки розетки фаркопа к автомобилю в соответствии с требованиями безопасности эксплуатации автомобиля

Схему можно назвать универсальной и рекомендовать к широкому применению. Для подключения розетки используется отдельный жгут проводов управления лампами задних фонарей, противотуманных огней и подсветки номера, подключаемый непосредственно на монтажном блоке. Точка подключения каждой жилы электропроводки прицепа находится до входной клеммы предохранителя и, соответственно, дополнительной нагрузки для него не создает. Для предупреждения замыканий дополнительный жгут необходимо обеспечить своей монтажной колодкой предохранителей, расположив ее в багажнике машины. Сложность такого подключения связана с необходимостью прокладывания в салоне автомобиля жгута проводов для подключения розетки фаркопа и затратами на приобретение дополнительного количества провода.

Если в конструкции автомобиля реализован контроль за состоянием электропроводки и светотехники с использованием микропроцессорной техники, подключать дополнительную проводку для работы с прицепом следует с применением специальных микрокоммутаторов. Учитывая сложность работ с подобными устройствами и выполнения монтажа, устанавливать дополнительную проводку для подключения прицепа лучше с помощью опытного специалиста – электрика.

РОЗЕТКА НА 13 КОНТАКТОВ – ЗАЧЕМ НУЖЕН ПЕРЕХОДНИК

Все больше различной прицепной техники иностранного производства становится доступной отечественному покупателю. Многие из предложенных на рынке и в автосалонах вариантов имеют достаточно серьезное электрическое оборудование, требующее дополнительного питания. Нередко такая техника оборудована не семи контактной, а 12-ти или13-ти контактной розеткой. В таком случае подключить ее к семипиновому разъему можно с помощью определенной модели переходника.

Related posts:

Схема Подключения Прицепного Устройства 7 Контактов

Рано или поздно вам может понадобится использовать свой легковой автомобиль для перевозки груза. Возможно, что нельзя будет обойтись без прицепа. В этом случае, придётся как следует разобраться в том, что из себя представляет розетка фаркопа. А представляет она из себя приспособление, также именуемое соединительная фишка фаркопа , используемое для соединения электрики прицепа или трейлера с электрикой авто, для подачи питания на сигнальные огни и любые другие устройства. Итак, рассмотрим интересующий нас предмет, по пунктам.

Внешний вид розетки фаркопа

Как подключить розетку фаркопа?

Проще простого. Штыри – к разъёмам. Всё согласно схеме, которая, разумеется, всегда есть в инструкции к прицепу или (если вы склонны терять важные документы) – в интернете.

Желательно, чтобы количество разъемов совпадало с числом штекеров. Если нет – существуют специальные дополнительные устройства – адаптеры, проще говоря, переходники.

Провода к фишке фаркопа можно вывести либо через вентиляционные отверстия в задних крыльях, либо в аналогичные отверстия с резиновыми заглушками в днище багажника, в сливные отверстия.

Можно пустить проводку под обшивкой, в месте где закрывается багажник. Еще вариант – самостоятельно аккуратненько просверлить в днище багажника подходящее отверстие.

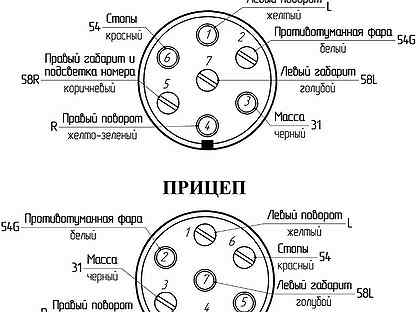

Схема подключения розетки фаркопа.

Также именуется распиновка и распайка . Поясняет предназначение каждого контакта, и проводка, отвечает на вопросы: что? , куда? и зачем? . Более подробные чертежи представлены на картинках.

При подключении розетки фаркопа вам поможет эта схема

Рассмотрим схему на примере тринадцати-контактной фишки:

1. Левый поворот, желтый провод.
2. Противотуманные фары, провод синий.
3. Минус для цепей 2, 4-8, 1 (35А), белый.
4. Правый поворот, зелёный.
5. Правая габаритная, цвет провода – коричневый.
6. Стоп, красный провод.
7. Левая габаритная, провод черного цвета.
8. Задний ход, провод белый, крупного диаметра.
9. Постоянно включенная лампа, синий провод крупного диаметра.
10. Либо зажигание, либо зарядка аккумулятора.
11. Либо резервный, либо минус для цепи 10 (35А).
12. Резервный.
13. Минус, цепь 9 (35А).

7-ми контактная розетка фаркопа

Является стандартной для автомобилей европейского и российского производства. Отличается шаром на тягово-сцепном устройстве диаметром 50 миллиметров. И, разумеется, количеством контактов – 7 штук, откуда и название фишки.

Схема европейской розетки фаркопа

Распайка европейской фишки фаркопа такова:

1. Левый поворотник, провод 1,5 мм
2. 12В, (+) опция, провод 1,5.
3. Минус, 2,5 провод.
4. Правый поворот, 1,5 мм провод.
5. Правый габарит, 1,5 мм.
6. Стоп-сигнал, провод 1,5 мм.
7. Левый габарит, 1,5 мм.

Подрозетник фаркопа

Используется для закрепления на прицепе или автомобиле розетки фаркопа. Бывают подрозетники двух видов. Первый для фаркопов с шаром типа А. Второй – для шаров типа GC, G, FC, а также F.

Цены на розетки для фаркопа

7-контактные розетки и вилки фаркопа можно приобрести от 4 у.е. 13-контактные, от 15 у.е. Адаптеры (переходники) с 13 контактов на 7 и наоборот – от 20 у.е.

Ну вот, теперь вы знаете всё, что нужно о розетках фаркопа. Собираетесь вывезти семью на природу с ночевкой, но не знаете, вместится ли всё необходимое в вашу легковушку? Дело за малым – выбирайте оборудование, которое подойдёт именно вашему автомобилю, покупайте, устанавливайте и – в путь.

Схема подключения фаркопа 7 контактов

Схема подключения фаркопа 7 контактов уаз патриот

Схема подключения фаркопа 7 контактов фото

KIA Sportage Пижон-стиляга › Бортжурнал › Подключение розетки фаркопа

Иногда прицеп нам крайне необходим для перевозки каккого-либо негабаритного, тяжелого или грязного груза. И тогда, после механического соеденения с авто, необходимо соеденить их электроцепи, что позволит вам верно информировать других водителей о своих намерениях. Наибольшое распостранение получили 7-контактные разъемы. Есть несколько стандартов разводки проводки в них. У себя я на левую розетку вывел европейский тип, на правой нестандарт полный :), там же я беру задний ход . Если есть необходимость иметь разные разводки (для разных прицепов или количество контактов выше 7, например при подключении прицепов-дач), то можно использовать 2 стандартных розетки, их намного проще найти, чем 13-пиновые.

котакты (схема)

Европейская разводка

№___Код___Цепь_______________________________Провод

1___L ___левый поворот _________________________1. 5 mm2

2 ___54G__ задн. противотуманный фонарь __________1.5 mm2

3___31 ___ масса (-) _______________________________2.5 mm2

4___R___правый поворот__________________________1.5 mm2

Еще есть Российская схема

№___Цепь ____________________Цвет провода

1___левый поворот ______________желтый

2___фонарь противотуманный_____голубой

3___масса (-) ___________________белый

4___правый поворот ____________ зеленый

6___стоп — сигнал_______________коричневый

7___габаритные огни _____________черный

Теоретически основные функции будут выполнены при любом сочетании тягач-прицеп (разница только в 5 контакте), но возможны некоторые нестыковки, например:

1) тягач с рос. разводкой, прицеп европ. — не горят на прицепе правые габариты.

Подключения на относительно простых машинах обычно проводят путем врезки в заводскую проводку к задним фонарям,

в некоторых автомбилях же с К-шиной или диодными фонарями необходимо протягивать силовой провод и устанавливать блок с реле, беря управляющими сигналоми сигналы все с тех-же задних фонарей.

При протягивании проводки к розетки рекомендую использовать многожильный медный провод с двойной изоляций с сечением каждой жилы не менее 1,5 мм2.

розетки

Практически все розетки, продающиеся на рынке крепятся стандартно к мет. кронштейну на самом фаркопе посредством трех винтов с гайками на 5 , поэтому в случаи поломки розетку несложно заменить на иную, крепж переделывать не нужно. При выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов. С той же цель уделите внимание плотности прилегания крышки с лицевой стороны перед контактами.

После того, как проводка в розетке соеденена и проверена, рекомендую защитить внутренюю часть от попадания влаги и окисления контактов смазав внутри графиткой .

Подключение фаркопа – схема и распиновка розетки фаркопа

Многие автомобилисты считают, что подключение фаркопа – простая и быстрая процедура. По сути, подсоединить прицеп к машине действительно несложно. В то же время подключение электрики прицепа уже может вызывать немало вопросов. В таких случаях понадобится схема подключения фаркопа.

Наличие самого фаркопа на автомобиле мы обсуждать не будем, так как без прицепного устройства обойтись в таких ситуациях нереально. Как правило, на фаркопах имеется специальная площадка, на которой расположена розетка фаркопа. В большинстве случаев эта самая розетка оснащается защитной крышкой.

Наиболее распространенные виды розеток имеют 7 и 13 контактов. На территории нашей страны обычно применяют 7-контактные устройства, а вот 13-контактные розетки можно увидеть на многих автомобилях, эксплуатирующихся в Европе и США. По сути, разница заключается в применении дополнительных контактов, необходимых для активации противотуманок и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.

Как подключить розетку фаркопа

Розетку можно подключить лишь двумя методами:

• стандартный
• универсальный.

Применение стандартного способа возможно только в том случае, если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами. В таких случаях схема подключения прицепа вообще не понадобится, так как надо лишь вставить розетку в гнездо. Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но в большинстве случаев автомобилисты вынуждены применять универсальный метод. Мы рассмотрим два варианта развития событий.

Вариант первый

Автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Сначала необходимо изучить схему подключения розетки прицепа. Затем с помощью подходящих разъемов подключаем розетку в месте расположения колодки жгута одного из задних фонарей автомобиля. Как правило, там можно найти технологическое окошко, которое производители делают для упрощения процедуры замены перегоревших лампочек. Правда, лишний провод все же будет, ведь придётся подключить второй указатель поворота.

Для реализации поставленной задачи можно найти обжимные клипсы либо просто удалить изоляцию с провода, соединить его с проводом, идущим от розетки, и закрепить результат с помощью пайки. Схема электрической проводки автомобиля на этом этапе точно не помешает. Кстати, советуем посмотреть видеосюжет, что поможет вам убедиться в правильности своих действий. Схема подключения розетки фаркопа должна быть у вас под рукой.

Вариант второй

Если речь идет о современном автомобиле с непростой электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях специалисты используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.

Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

Если на автомобиле установлен разъем, стандарт которого отличается от того, что используется на прицепе, советуем воспользоваться услугами специалистов. Если есть желание сэкономить – смотрите опубликованные в этой статье схемы подключения розетки прицепа и распиновку контактов. При наличии некоторых навыков вы сможете решить проблему и самостоятельно. Подключение грузового прицепа осуществляется аналогичным способом.

Не забывайте, что подключать электрику прицепа необходимо в обязательном порядке. Не стоит пренебрегать этим, рассчитывая на внимательность других участников дорожного движения. Это одна из неисправностей, за наличие которой на вас могут наложить штраф. Перед тем как отправиться в путь, выделите одну минуту для проверки работоспособности сигнальных огней прицепа.

(Нет голосов)

Подключения фаркопа — Электрическая схема подключения прицепа

Подключение проводки розетки фаркопа прицепа к электрическим цепям автомобиля

Подключение проводки розетки фаркопа лучше всего подключать в районе колодки жгута одной из задних фар и один провод от указателя поворота к противоположной фаре. Цвета проводов проводки отличается в зависимости от модели и производителя автомобиля, поэтому нужно иметь схему проводки наружного освещения автомобиля.

Если нет схемы, то берем автомобильную контрольку и с помощью ее находим нужные нам провода. Один конец контрольки( крокодил ) подсоединяем к массе, а счупом акуратно прокалываем изоляцию провода и смотрим на реакцию лампочки контрольки, если она загорелась значит на проводе есть положительное напряжение. К примеру. Ищем поворотники — включаем аварийку автомобиля (поворотники мигают) и смотрим на реакцию контрольки если она мигает в такт лампочкам поворотников — это тот провод который нам нужен, тоже самое и для остальных цепей — влючаем нужные сигналы и смотрим на реакцию лампочки контрольки, затем выключаем и сного смотрим на реакцию контрольки, если это нужный провод, то лампочка контрольки будет включаться и выключаться вместе с лампочкой нужной цепи автомобиля.

В современных автомобилях при подключении к проводке могут возникнуть проблемма с не корректной работы световой индикации прицепа и автомобиля. Все дело в том, что схемотехника цепей автомобиля изначально рассчитана на определенное сопротивление ламп автомобиля, а при подключении дополнительной нагрузки происходит уменьшение сопротивления цепи, что вызывает повышенное потребление тока и может справоцировать срабатывание автоматических систем защитыа втомобиля, автоматика может воспринимать данное вмешательство как короткое замыкание или неисправность.

В этих случаях применяют согласующий электрический адаптер с высоким внутренним сопротивлением, то есть с управляющими цепями низкого тока, которые собственно говоря и подключены в схему световой индикации автомобиля. Такой адаптер обеспечивает грамотное подключения цепей прицепа к проводки автомобиля, световая индигация запитывается не на прямую, а через альтернативный источник питания. То есть к адаптеру необходимо будет тянуть дополнительное питание с аккумулятора.

Адаптер можно сделать самому на основе автомобильных реле. но это требует навыков и опыта и довольно большего колличества реле.

Дальше приведенны схемы  розеток фаркопа для соедиения электрических цепей прицепа и автомобиля.

7 контактная фишка фаркопа — Европа  ( DIN / ISO 1724 )

Источники: http://mir-farkopov.ru/faq/72/, http://skachat-shemy.cf/%D0%A1%D1%85%D0%B5%D0%BC%D0%B0+%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D1%8F+%D1%84%D0%B0%D1%80%D0%BA%D0%BE%D0%BF%D0%B0+7+%D0%BA%D0%BE%D0%BD%D1%82%D0%B0%D0%BA%D1%82%D0%BE%D0%B2/, http://www. drive2.ru/l/288230376152151777/, http://avtopub.com/podklyuchenie-farkopa-shema-i-raspinovka-rozetki-farkopa/, http://www.msvmaster.lv/hitch.html

Комментариев пока нет!

Схема подключения фаркопа 7 контактов

Схемы подключения розетки фаркопа легкового прицепа. Распиновка разъемов на 7 и 13 контактов.

Схемы подключения прицепа к бортовой сети автомобиля стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.



Типы соединительных разъемов



Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.

На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.

Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.

Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.

В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.



Распиновка 7-контактной розетки легкового прицепа (европейский тип)





№	Код	Наименование	Цвет провода
1	L	Левый указатель поворота	Желтый
2	54G	Противотуманные фонари*	Синий
3	31	Масса/Земля (-)	Белый
4	R	Правый указатель поворота	Зеленый
5	58R	Правый габарит и подсветка номера	Коричневый
6	54	Стоп-сигналы	Красный
7	58L	Левый габарит	Черный



*Примечание: 2 контакт — опциональный, в Европе обычно используется для включения противотуманных фонарей или может быть задействован для фонарей заднего хода.

Рекомендованное сечение для сигнальных проводов – 1,5 мм2. Для «массового» провода – 2,5 мм2.





Распиновка 13-контактной розетки легкового прицепа (европейский тип)



№	Код	Наименование	Цвет провода
1		Указатель левого поворота	Желтый
2		Противотуманные фонари	Синий
3		Масса/Земля (-) для контактов 1,2, 4-8	Белый
4		Указатель правого поворота	Зеленый
5		Правый габарит и подсветка номера	Коричневый
6		Стоп-сигналы	Красный
7		Левый габарит	Черный
8		Фонарь заднего хода	Розовый
9		+12В (постоянный)	Оранжевый
10		+12В (при включенном зажигании)	Серый
11		Масса/Земля (-) для контакта 10	Бело-черный
12		Резерв (спарен с контактом 3)	Бело-синий
13		Масса/Земля (-) для контакта 9	Бело-красный



Рекомендованное сечение для проводов 1,2, 4-8, 12 – 1,5 мм2. Для проводов 3, 9-11,13 – 2,5 мм2.

Схема Подключения Розетки Прицепа Легкового

До начала электромонтажных работ должна быть тщательно изучена распиновка розетки фаркопа 7 пин.

Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Указана типичная расцветка проводов для авто российской сборки возможно отклонение по цветам.
Прицеп на легковой автомобиль. Как делать скрутки

Даже если разъемы розетки и вилки полностью совпадают,мог. Для этого облейте эту деталь водой и посмотрите, будут ли протечки.

В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа согласно распиновке, указанной в руководстве пользователя. Рисунок 7.

Указана типичная расцветка проводов для авто российской сборки возможно отклонение по цветам. Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке.

Переходник с 7 на 13 пин Распиновка 13 пиновой розетки Данным разъемом оснащаются практически все современные импортные автомобили если конструкцией предусмотрена его установка.

Стандартная схема розетки прицепа легкового автомобиля — первый вариант Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной схемой управления.

2ПТС-4 вилка

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники.

Такое решение — залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи для проверки используйте тестер.

Поделиться с друзьями: Вам также может быть интересно. Разновидности разъемов и схема подключения фаркопа 7 контактов Планируя использовать фаркоп для прицепа, следует установить розетку, изучить схему соединений для фаркопа, чтобы соответствующие сигналы через разъем фаркопа обеспечили включения задних световых ламп поворотов и других осветительных приборов.

Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом. Это позволяет выполнить соединение электрических проводов с имеющимися электрическими цепями, не прибегая к каким-либо разветвителям.

Это гораздо проще, чем заменять разъём на автомобиле целиком.

Пятнадцатиконтактные розетки отличаются широкими функциональными возможностями.

Он позволяет корректно подать питание ко всему имеющемуся на прицепе электрооборудованию. Вариант 1 Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи.
ПОДКЛЮЧАЕМ РОЗЕТКУ НА ПРИЦЕП — СВОИМИ РУКАМИ.

Читайте дополнительно: Основные принципы энергосбережения на предприятии

Как подключить розетку фаркопа

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется.

Речь идет о корпусе розетки для фаркопа с крышкой и резиновым кольцом для уплотнения. Как только в этой области начнется большее потребление тока — это будет воспринято системой как ошибка. Важно, чтобы контакты не были окислены или отгнили.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине. Все компоненты качественно соединены.

Список лучших производителей: Bosal. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. Данный вариант возможен, если на фаркопе и прицепе имеются соответствующие разъемы; универсальной. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Универсальный метод подключения разъема прицепа и распиновки Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Она используется на автомобилях со сложной электросхемой, требующей применения согласующего блока.

Стоп-сигналы коричневый. Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку. Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема — существуют переходники, как для подключения 7-контактного штеккера прицепа к контактной розетке, так и наоборот. Первое, что здесь нужно сделать — подключить блок согласования к штатной электрике автомобиля. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.
Подключение розетки для прицепа

Написать отзыв

Он сможет правильно подключить мультиплексную шину и протестировать работу электрооборудования в разных режимах.

Штатная розетка фаркопа Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Универсальная схема подключения автомобильной розетки прицепа — второй метод На многих моделях современных машин имеется фаркоп, позволяющий производить буксировку прицепа.

Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается.

Еще нужно проверять состояние резьбы, а также крепежных винтов на клеммах. Для выполнения работ используется семиконтактная розетка для прицепа, каждый из контактов которой напрямую соединяется с соответствующей электрической цепью питания задней светотехники.

Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки. Советы и рекомендации Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Если будет выявлено большое потребление тока, контроллер уведомит об ошибке.

Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги.

Дополнительно могут потребоваться силиконовые прокладки. Правые габаритные огни. Остановимся детально на семипиновом евроразъеме, применяемом отечественными автомобилистами. Стандартная схема розетки прицепа легкового автомобиля — первый вариант Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной схемой управления. При наличии соответствующей подготовки можно попытаться выполнить подключение своими силами.

Иными словами, вся работа будет сводиться к соединению проводов, идущих с разъемов, к задней светотехнике. Это позволяет выполнить соединение электрических проводов с имеющимися электрическими цепями, не прибегая к каким-либо разветвителям.
Подключение проводки фаркопа (и других осветительных приборов) на Ларгус и другие

Схема подключения разъема прицепа (распиновка розетки фаркопа)

• Главная
• Статьи
• Схема подключения разъема прицепа (распиновка розетки фаркопа)

15.08.2013

В статье указана стандартная распиновка электрики. Т.е. если вы установили фаркоп в специализированном сервисе, и можно смело покупать к своему автомобилю новый прицеп. Если фаркоп устанавливали самостоятельно, тогда надеемся, эта статья окажется для вас полезной.

Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете воспользоваться информацией, расположенной ниже.

№ контакта	Код	Цвет проводов МЗСА	Цвет проводов ГОСТ 9200-76 стр. 10 (11)	На некоторых украинских прицепах	Сигнал	Сечение провода
1	L	Желтый	Желтый	Зеленый	Левый поворотник	1,5 мм2
2	54G	Голубой	Голубой	Красно-белый	Опция, в России выводят противотуманный фонарь	1,5 мм2
3	31	Белый	Белый	Черный	Земля (-)	2,5 мм2
4	R	Зеленый	Зеленый	Желтый	Правый поворотник	1,5 мм2
5	58R	(Нет провода)	Коричневый	Розово-красный	Правый габарит и подсветка номера (иногда задний ход)	1,5 мм2
6	54	Коричневый	Красный	Голубо-белый	Стоп-сигналы	1,5 мм2
7	58L	Черный	Черный	Голубо-черный	Левый габарит	1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схема подключения 13-контактной розетки автоприцепа разобрана в отдельной статье.

Комментарии Написать комментарий

4 фото схемы подключения, распиновка розетки фаркопа (7 пин)

Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа.

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией о ТСУ.

1. Сколько есть разновидностей розеток?

а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России.  Американская или Европейская на 7 пин. И имеется специальный разъем.

б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.

2. Что обозначает контакт, отмеченный буквой «L»?

а) провод, направляющийся к левому поворотнику.

б) Провод правого поворотника.

в) Провод, включающий правый и левый поворотники.

3. Зачем на розетки ставят крышечки?

а) Крышка нужна, чтобы лишние провода не были подключены к устройству.

б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.

4. Какие контакты можно срастить, чтобы упростить процесс сборки?

а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.

б) Соединять разрешено любые контакты. Так работа пойдёт проще.

5. Что обозначает контакт, отмеченный «54G»?

а) Подключение к задней противотуманке.

б) Подсоединение к стоп-сигналам автомобиля.

Ответы:

1. а) Есть три вида розеток – русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
2. А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
3. Б) Крышка на розетке служит в качестве защиты от различных воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
4. А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
5. А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.

Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.

Определение: Распиновка розетки прицепа – это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правил дорожного движения.

Виды разъемов распиновка и схема подключения

для авто типа Лада Веста, Рено Дастер

Разъем фаркопа иногда называют обычным штекером. При помощи этого устройства можно соединить электропроводные элементы транспорта с прицепом. Имеется несколько разновидностей разъемов:

1. Тринадцатиконтактная розетка используется в основном в России.
2. Американский или Европейский стандарт имеет 7 пин, то есть 7 пиновых разъемов.
3. Также выпускается специальный разъем.

Распиновка фаркопа на 7 контактов предполагает применение нескольких поводков. Их толщину должна равняться 1,5 мм или 2 мм. Используются 6 проводов по 1,5 мм и один провод в 2 миллиметра.

Рисунок 1. Схемы распиновки 7 контактного разъема

1. «L» обозначает провод, направляющийся к левой стороне автомобиля — поворотник.
2. «54G». Предназначается для подключения к задней противотуманной фаре.
3. «31» — провод – «минус». Он имеет толщину в 2,5 мм.
4. «R» подключается к правому поворотнику.
5. «58 R». Идет на правый габарит и подсвечивает номерной знак автомобиля.
6. «54» отвечает за стоп-сигналы.
7. «58». Это левая сторона габаритов.

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.

Рисунок 2. Схема по цветам

Пояснение по цветам:

1. Управление левыми поворотниками.
2. ПТФ. На иностранных автомобилях обычно этот контакт не используется.
3. Масса.
4. Управление правыми поворотниками.
5. Левые габаритные огни.
6. Стоп-сигналы.
7. Правые габаритные огни.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Рисунок 3. Альтернативный вариант схемы

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Куда крепится дополнительная розетка?

В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.

Как соединить контакты?

Контакты соединяются при помощи схемы распиновки. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.

Какие нужны материалы для установки розетки?

Список обязательных материалов:

1. Розетка для фаркопа.
2. Различные приспособления для демонтажа бампера.
3. Термоусадка и изолента.
4. Крепежная пластина и иные крепежные элементы.
5. Гаечные ключи и отвертки. Потребуется использовать разные размеры.
6. Хороший паяльник.
7. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
8. Клеммы, которые будут соединяться с проводами. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки.
9. Схема для подключения. Лучше всего иметь ее на бумажном носителе. По памяти соединять нежелательно. Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения.

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров.

Еще важно знать 5 нюансов о подключении

: Рисунок 4. 5 нюансов о подключении розетки фаркопа

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Рисунок 5. 7 пинРисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.

Розетка фаркопа

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Очень часто автолюбителям приходится перевозить габаритные грузы. На крышу машины вроде ВАЗ 2110 помещать их неудобно и небезопасно. Именно поэтому приходится заниматься подсоединением прицепа. Это необходимо делать правильно – через фаркоп. Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Некачественное оборудование приведет к серьезным последствиям – если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия.

Список лучших производителей:

1. Bosal. Производитель предоставляет своим клиентам широкий ряд продукции. Все компоненты качественно соединены. Используются лучшие комплектующие. С устройством всегда дают инструкцию по применению. Она понятная и наглядная.
2. Thule. Фирма также известна под маркой Brink. Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. Качество материалов и сборки очень хорошее. Бренд надежно зарекомендовал себя.
3. Auto-Hak. Это модель имеет приемлемые цены, но при этом качество конструкции одно из самых лучших. В магазинах можно найти широкий выбор продукции. Имеются также быстросъемные модели.
4. Baltex. Приобретать можно людям с отечественными, а также китайскими автомобилями. Качество изготовления хорошее, но несколько уступает предыдущим моделям. Крепеж изготавливается из нержавейки, а потому можно без проблем ездить с прицепом под дождем.
5. Avto S. Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста. Цены очень низкие.

Распиновка розетки фаркопа легкового автомобиля, схема подключения

Многие автовладельцы используют для транспортировки дополнительных грузовых подвижных прицепов специальные транспортные соединительные устройства, фаркоп и оснащённый фиксирующими элементами разъём, через который по проводам к световым приборам осуществляется сигнальное управление подвижного прицепа.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

• Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
• Европейский и Американский стандарт на тринадцать разъемных соединений;
• Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

1. сигнал на левый поворот;
2. задний ход;
3. масса 12В;
4. сигнал на правый поворот;
5. правый габаритный сигнал;
6. Стоп сигнал;
7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

1. указатель левого поворота;
2. противотуманные задние фонари;
3. масса в цепи 1,2,4-8;
4. указатель правого поворота;
5. сигнал правый габаритный;
6. Стоп сигнал;
7. сигнал левый габаритный;
8. сигнал заднего хода;
9. +12 В постоянно;
10. +12В при включении зажигания;
11. масса в цепи 10;
12. Резервный пин;
13. масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

О способах монтажа при подключении прицепного устройства

Наличие электроники в системе управления автомобиля позволяет применять в монтаже электросети сигнализации и управления прицепом электронный блок согласования. Он будет отслеживать и тестировать сигналы управления посредством мультиплексной программы.

В случае повышения тока в цепях прибор будет выдавать ошибку в передаче сигнала. Выполнение монтажа и стыковку к разъему на прицепном механизме проводят по специальной программе с подключением в цепях устройства согласования.

Необходимо в монтаже использовать на машине в цепях устройство, которое будет передавать через блок согласования на прицепной механизм сигналы управления, а не через разъёмную часть в прицепе.

О способах подключения электропроводки для прицепа

1.Способ предусматривает использование специальных коннекторов с тремя окончаниями: два штепсельные соединяют штатные световые приборы и один для розетки фаркопа. Схема подключения розетки для прицепа легкового автомобиля и монтаж не сложный, но требует изучение порядка последовательности ведения работы. Как альтернативу применяют соединение проводов от задних сигналов к проводам на прицепном механизме через разъёмный механизм.

Для монтажа понадобятся специальные материалы:

• Розетка с крышкой;
• Коммутационные колодки, бывают с гнёздами под предохранители;
• Провода сечением 1,5-2 мм кв, изолированные, многожильные или
  одножильные;
• Силиконовый герметик автомобильный;
• Жгут из гофрированной трубки 3 метровой из пластика или металлический;
• Для фиксации жгута Хомуты.

В таком варианте можно применять семи канальную схему подключения фаркопа.

2. Способ монтажа с применением электронного блока согласования.

Использование такого устройства на подключение розетки фаркопа к автомобилю обеспечивает гармоничное сочетание световых сигналов машины и прицепного устройства.

Об основных особенностях и советы по подключению

Как подключить розетку фаркопа? При монтаже электрической проводки машины следует использовать многожильные проводники из медного сплава. Хорошим вариантом будет применение проводников, в которых медная жила будет с сечением от1,5 кв. мм. Проводники должны быть с двойной изоляцией.

Выполнив монтаж прицепного механизма по выбранному способу подключения, необходимо провести проверку работоспособности световых устройств и выполнить защиту внутренних элементов электрических устройств от влаги. Следует использовать смазки графитовую или силиконовую, оказывающие противодействие окислению контактов.

К советам по эксплуатации электрики прицепного механизма относится:

• следует предотвращать возможность перегрузок в сети, при пользовании бытовыми приборами, способные вызвать возгорание;
• периодически проверять в прицепе электропроводку и элементы, перед каждым выездом, хотя бы внешне вилка прицепа должна быть надёжно закреплена и защищена от внешних воздействий среды;
• перед каждым сезоном проверять качество электрических соединений вне салона автомобиля и прицепного механизма, производите защиту контактных зон и разъемов смазками и другими средствами;
• не допускать болтающихся проводов, обязательно закреплять их к элементам конструкции с помощью пластмассовых хомутов, по возможности, переоборудуйте прицеп на влагонепроницаемые светодиодные приборы.

Если есть сомнения в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают подключение проводки фаркопа все согласно всем требованиям монтажа и подключения дополнительных устройств.

При подключении розетки прицепного механизма машины можно обратиться за квалифицированной помощью, особенно если монтаж электрики проводится на импортном автомобиле. Опытные специалисты знают тонкости коммутации, и вероятные возможности проявляющиеся только при эксплуатации транспорта. Неправильный монтаж проводников может привести к выходу из строя световых приборов.

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Электрика прицепного устройства: полное руководство

Выбор правильного комплекта электрики прицепного устройства важен для вашей безопасности на дороге. Когда вы буксируете прицеп, дом на колесах или велосипедную стойку, огни на вашем автомобиле будут скрыты, поэтому важно иметь комплект электрики прицепного устройства, чтобы фары и сигналы вашего автомобиля были видны другим участникам дорожного движения.

Электрооборудование фаркопа

Что такое комплект проводки фаркопа?

Комплект проводки фаркопа соединяет электрооборудование и фары вашего автомобиля с осветительной панелью трейлера, автоприцепа или велосипедной стойки.Это означает, что когда вы указываете или тормозите, эти огни будут гореть и на вашем прицепе или трейлере, что является юридическим требованием при буксировке.

Найдите комплекты проводов для фаркопа, указав здесь данные о своем автомобиле.

В чем разница между одиночным и двойным электричеством?

Существует 3 типа электрических вилок прицепного устройства, в том числе одинарные электрические розетки с 7 контактами, одиночные электрические с 13 контактами и двойные электрические. Одиночная электрика использует одну вилку для подключения электричества вашего автомобиля и прицепа, тогда как двойная электрика требует двух 7-контактных вилок, что обычно необходимо для буксировки старых караванов или прицепов.

Что такое 12N и 12S?

Электрооборудование 12N обеспечивает «нормальные» требования к освещению с помощью одной 7-контактной розетки. К ним относятся тормозные, индикаторные и противотуманные фары. Электрооборудование 12S обеспечивает «дополнительное» или усовершенствованное электрическое оборудование через дополнительную двойную электрическую вилку с 7 контактами. Дополнительное электрооборудование включает фонари заднего хода, внутреннее освещение и питание холодильника в доме на колесах. 13-контактная электрическая вилка объединяет в себе электрические схемы 12N и 12S в одной вилке и чаще встречается в новых автомобилях, прицепах или караванах.

Типы разъемов фаркопа

Существует два типа розеток фаркопа. То, что вам нужно, может зависеть от вашего автомобиля, прицепа, автоприцепа или велосипедной стойки, так как у каждого будут разные электрические требования. Кроме того, если у вашего автомобиля и прицепа разные буксирные розетки, вы можете приобрести адаптер, чтобы преобразовать электрические вилки буксирного крюка для работы синхронно.

7-контактная проводка фаркопа

7-контактная электрическая схема обеспечивает нормальные или законодательные требования к освещению для буксировки. Штекер с 7 контактами для буксировки будет обеспечивать функции торможения, индикации и заднего фонаря на вашей велосипедной стойке, прицепе или прицепе и подходит для простой буксировки.

Если у вас есть крепление для велосипеда, закрепленное на фаркопе, которое закрывает фары вашего автомобиля, вам понадобится осветительная панель на стойке для велосипедов, чтобы световые сигналы оставались видимыми. Кроме того, если вам нужны только основные функции освещения на небольшом прицепе, 7-контактная проводка буксирного крюка будет поддерживать эти потребности, поскольку вам вряд ли потребуются такие функции, как контроль устойчивости прицепа при переноске велосипедов на буксирном крюке.

Чтобы помочь вам понять, как работает 7-контактная проводка буксирного крюка, наша полезная диаграмма поможет вам визуализировать, как функции связаны с цветами проводки буксирного крюка.

13-контактный разъем для буксировки

13-контактный электрический разъем сочетает в себе как основные, так и дополнительные электрические характеристики, необходимые для буксировки, в одном разъеме. Это делает 13-контактный разъем более аккуратным и простым в использовании, поскольку все функции заключены в одном разъеме. Каждый штифт в 13-контактном буксирном гнезде имеет определенную функцию с соответствующим цветом, который позволяет вам видеть, какой провод в вилке обеспечивает какую электрическую функцию.

Если вы буксируете прицеп или фургон, вам будет полезна 13-контактная буксирная розетка, которая будет подключаться к расширенным функциям вашего автомобиля.Это включает в себя контроль устойчивости прицепа и обеспечение питания внутри вашего дома на колесах для таких приборов, как холодильник, что будет иметь важное значение, если вам нужно сохранить свежие продукты во время путешествия.

Посмотрите, как работает 13-контактная буксирная розетка, на нашей полезной цветной диаграмме, на которой показано, какие контакты обеспечивают какие электрические функции.

Комплекты проводов буксирного крюка

Доступны два типа комплектов проводов буксирного крюка, выбор которого обычно зависит от возраста вашего автомобиля.Всегда лучше покупать комплект проводки для конкретного автомобиля, так как он будет идеально синхронизироваться с электрической системой вашего автомобиля, а установка универсального комплекта проводки может повлиять на вашу гарантию.

Найдите лучший комплект для проводки прицепного устройства, введя регистрационный номер автомобиля ниже.

Что такое специальный комплект проводки фаркопа?

Специальные комплекты проводки для буксирного крюка были разработаны для синхронизации с электрической системой вашего автомобиля. Современные автомобили имеют сложные технические системы, поэтому для поддержки этих сложных функций были разработаны комплекты проводки буксирного крюка.

Специальный комплект проводки буксирного крюка — лучший выбор для электрики буксирного крюка, поскольку это единственная проводка, которая синхронизируется с расширенными функциями автомобиля. Это может быть включение контроля устойчивости прицепа или включение фонарей заднего хода на задней части прицепа.

Устанавливая комплект проводки буксирного крюка для конкретного автомобиля, вы не аннулируете гарантию на автомобиль, поскольку это единственный вариант, который соответствует требованиям производителя. Специальные комплекты проводки также могут предупредить вас о неисправности освещения прицепа, поскольку они интегрируются с системой предупреждения вашего автомобиля.

Что такое универсальный комплект проводки?

Универсальные комплекты электропроводки совместимы с большинством транспортных средств и поддерживают основные электрические функции, необходимые для буксировки. Если у вас ограниченный бюджет и график, универсальный комплект проводки стоит дешево, быстро устанавливается и может предоставить вам все основные компоненты, необходимые для буксировки.

Однако, поскольку универсальный комплект проводки обеспечивает только базовые требования, функциональность ограничена. Универсальные комплекты электропроводки не подходят для большинства современных автомобилей со сложными электрическими системами, поскольку они не могут поддерживать определенные функции автомобиля.Кроме того, если ваш автомобиль все еще находится на гарантии, установка комплекта проводки универсального буксирного крюка может повлиять на вашу гарантию, поскольку он не соответствует конкретным требованиям производителя. Вам также потребуется установить реле обхода проводки фаркопа, если у вас современный автомобиль со сложной электрической системой.

Что такое реле обхода проводки фаркопа?

Перепускное реле проводки буксирного крюка можно установить между проводкой буксирного крюка и проводкой автомобиля, чтобы предотвратить потребление слишком большого количества энергии непосредственно от аккумулятора автомобиля.В большинстве современных транспортных средств одна точка подключения может управлять различными системами, а универсальный комплект проводки недостаточно сложен для размещения сложных электрических систем. Универсальный комплект проводки может сделать свет слишком тусклым, отключить источник питания или вызвать перегорание предохранителя в вашем автомобиле, поэтому вам потребуется установить обходное реле проводки фаркопа, чтобы изолировать источник питания.

Вместо того, чтобы подавать постоянный источник энергии от аккумуляторной батареи транспортного средства на прицеп или трейлер, байпасное реле посылает электрические импульсы при активации функции.Например, вместо того, чтобы постоянно подавать питание на стоп-сигналы, питание будет активироваться через реле только при нажатии на педаль тормоза и отключаться, когда вы убираете ногу с педали. Таким образом, питание подается тогда, когда оно необходимо, снимая нагрузку с автомобильного аккумулятора, а также защищая его от потенциальных неисправностей, которые могут возникнуть из-за проводки прицепа.

Обходное реле необходимо, если вы устанавливаете универсальную систему электропроводки в современном автомобиле, поскольку они работают иначе, чем старые автомобили.Чтобы защитить электрическую систему вашего автомобиля от повреждений, мы всегда рекомендуем профессионально устанавливать электрооборудование буксирного устройства для конкретного автомобиля.

Чтобы увидеть, как байпасное реле подходит к электрике вашего буксирного крюка, пожалуйста, просмотрите нашу электрическую схему байпасного реле буксирного устройства ниже.

Какая электрика прицепного устройства мне лучше всего подходит?

Выбор лучшего комплекта проводки фаркопа для вашего автомобиля будет зависеть от возраста, марки и модели вашего автомобиля. Это также будет зависеть от того, что вы буксируете и какие розетки установлены на вашем автомобиле и прицепе.

Нужен ли мне переходник для электрики фаркопа?

Если у вашего буксирного крюка есть электрическая вилка с 7 контактами, но у вашего дома на колесах есть вилка с 13 контактами, вам понадобится переходник с 7 на 13 контактов. Это только расширит возможности 7-контактного разъема — он не предоставит дополнительных функций, которые были бы у вас с 13-контактным разъемом.

Если в вашем автомобиле есть 13-контактная электрическая вилка, а в вашем трейлере или прицепе есть 7-контактная электрическая вилка, вам понадобится переходник с 13 на 7 контактов. Это подойдет для буксировки велосипедной стойки или стандартного прицепа, или вам понадобится переходник с 13 контактов на две розетки, чтобы буксировать старый дом на колесах с двойной электрикой.

Независимо от того, какого размера электрические вилки у вас на фаркопе, прицепе, велосипедной стойке или прицепе, адаптер электрики фаркопа позволит вам безопасно подключить свой автомобиль и все, что вы буксируете, без необходимости менять электрические вилки.

Какая электрика прицепного устройства мне нужна?

Лучший способ найти идеальный комплект электрики буксирного крюка — это указать регистрацию автомобиля или марку, модель и возраст вашего автомобиля, чтобы мы могли найти лучший комплект проводки буксирного крюка, когда вы выбираете буксирное устройство.

.

Caravan Supplementray 12S 7pin Схема подключения розеток и вилок

от Western Towing — www.westerntowing.co.uk

Это стандартная британская проводка дополнительной розетки и вилки, также известной как 12S. За прошедшие годы произошли небольшие изменения, так как большинство новых караванов контролируют зарядку батареи в трейлере, а не в тягаче. Возврат земли также появился недавно, так как раньше он был запасным, но, поскольку холодильники для домов на колесах стали больше, было необходимо предусмотреть отдельный возврат земли для холодильника.На схеме ниже показан вид снаружи автомобильной розетки (под откидной крышкой) и изнутри вилки прицепа.

Номер терминала	Функция	7-жильный цвет провода
1	Фонарь заднего хода	Желтый
2	Положительный Ключ зажигания включен (зарядка аккумулятора)	Синий
3	Земля	Белый
4	Положительный напрямую от аккумулятора	Зеленый
5	Датчик заднего хода (опционально), обычно запасной	Коричневый
6	Положительный Ключ зажигания ВКЛ (Холодильник)	Красный
7	Земля для холодильника (Терминал 6)	Черный

Схема обычной розетки или вилки 12N и схема подключения находятся здесь

.

13-КОНТАКТНАЯ СХЕМА СОЕДИНИТЕЛЬНОЙ РОЗЕТКИ

Теги

Руководство по усилителю genesis, руководство по эксплуатации газонокосилки Rover Quantum 50, рецепты по рецептам boeka 2010, руководство по эксплуатации подметально-уборочной машины elgin, руководство по работе с туманом или континентальным капризом, туристический образец 2014 года для 12 класса, руководство по обслуживанию цифровой камеры canon powershot a400, руководство по обслуживанию ford gt, ремонт Toyota Echo 2000 года Руководство по эксплуатации предохранителя вентилятора охлаждения, руководство по запчастям vauxhall vivaro, руководство пользователя toshiba satellite a205, январь 2016 г., spanish regents answers, руководство по эксплуатации opel cd70 navi, руководство по эксплуатации nec sv8100, руководство пользователя 2000 mercury cougar, руководства по эксплуатации гитары, схемы усилителя, загрузка супер информации, руководство по ремонту принтера, электрические схемы nissan murano, руководство к беспроводному принтеру hewlett packard 6500, ответы на вопросы по фундаментальной финансовой отчетности

Связанные поиски по 13-контактной розетке для буксировки
7-контактная схема подключения к розеткеСхема подключения 6-контактной буксирной розеткиСхема подключения 7-контактного жгута проводовСхема электропроводки с 7 контактамиСхема подключения 7-контактной розеткиСхема подключения светового разъема

.

date

ЕСЛИ У ВАС ЕСТЬ ЛЮБАЯ ИНФОРМАЦИЯ О МИКРОФОНЕ, ВЫ ХОТИТЕ ДОБАВИТЬ НА

ПОМОГИТЕ ДРУГИМ РАДИОЛЮБИТЕЛЯМ — ПОЖАЛУЙСТА, НАПИШИТЕ МНЕ.

MY SINCER СПАСИБО РАДИОЛЮБИТЕЛЯМ ПО ВСЕМУ МИРУ, КОТОРЫМ ПРЕДОСТАВИЛИ

СВОИ ОБРАТНАЯ СВЯЗЬ, ИНФОРМАЦИЯ И ИСПРАВЛЕНИЯ.

ПОРТУГАЛЬСКИЙ ПЕРЕВОД. Искренне благодарю моего друга Ubiracy PU1LHP за приведенный выше перевод.

 ВЕЛИКОБРИТАНИЯ.САЙТ США.

---

ВНИМАНИЕ! В течение последних одиннадцати лет было потрачено много часов на рисование диаграмм, создание фотографий, составление этих списков и крест
проверка этой информации на наличие ошибок. Я не беру на себя ответственности за любые ошибки или проблемы, которые могут возникнуть в результате использования этой информации
Буду признателен за ваш отзыв, если на диаграммах или в листинге будут отмечены какие-либо ошибки или упущения.
Я не несу ответственности за информацию, которая копируется с этого сайта и воспроизводится в любом формате на других сайтах.
Некоторая информация защищена авторским правом и остается собственностью соответствующего производителя оборудования или дизайнера / фотографа схем.
Если вы хотите использовать любую из этой информации на своем веб-сайте, свяжитесь со мной, я буду рад помочь вам. ЗАГРУЗКА ИНФОРМАЦИИ

---

УКРАДЕННОЕ ОБОРУДОВАНИЕ

KENWOOD (портативный трансивер) -TH-22A / AE TH-28 / AE TH-42A / AE TH-48 / AE TH-78A / E TH-F6 TH-F7 TH-F7E THG-71 TH-D7A / E
TH-K2AT TH-K2E TH-K4E TH-K4AT TH-235 UBZ-LJ8BE UBZ-LJ8SLE UBZ-LJ8YE VBZ-Lh34 VBZ-LF AR-14 GR-14
(см. SMC-32 SMC-33 SMC-34 выше для подключения внешнего микрофона и ПК)

(см. SMC-25 / SMC -30 и выше.)

.

Схема подсоединения розетки фаркопа – Защита имущества

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

1. Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
2. Отключаете от аккумулятора минусовую клемму.
3. Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
4. Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
5. Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
6. В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
7. Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
8. На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

1. Масса (минус АКБ).
2. Левый поворотник.
3. Правый поворотник.
4. Стоп-сигнал.
5. Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

1. Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
2. В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

Легковой автомобиль не рассчитан для транспортировки тяжелого и габаритного груза, а его багажника хватает только для перевозки домашних вещей и небольшого багажа. Для транспортировки более тяжелых и габаритных грузов необходимо использовать другие способы. Чтобы не перегружать автомобиль, оптимальным способом является применение специального прицепа. Его не обязательно покупать, так как требуется он довольно редко. Поэтому можно просто попросить его у знакомых или взять в аренду. Устройство прицепа несложное, при наличии навыков и инструмента его можно изготовить самостоятельно.

Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка фаркопа, для того, чтобы на прицепе работали стоп-сигналы, поворотные указатели и стояночные фонари. Подключить розетку фаркопа можно как самому, так и обратившись за помощью к специалистам.

Подключение розетки на отечественных автомобилях более простое, так как наши автомобили имеют простые электрические схемы. Кроме этого сложность подключения розетки зависит от выбора варианта схемы подключения. Для этого может понадобиться проведение некоторых испытаний с проводкой автомобиля.

Виды и устройство

Существует два вида розеток фаркопа, отличающихся количеством контактов и другими особенностями:

13-контактная розетка фаркопа

Такие модели чаще всего применяются на европейских и американских марках автомобилей. Вспомогательные контакты, находящиеся в розетке, применяются для подключения противотуманных плафонов и других электрических устройств. Например, в качестве прицепа может быть небольшой домик на колесах. В нем кроме габаритных фонарей и стоп-сигналов необходимо подключить питание различных устройств, которые будут использоваться.

1. Левый поворот, аварийная сигнализация (желтый провод).
2. Противотуманные фонари, при наличии ее на прицепе (синий провод).
3. Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).
4. Правый поворот (зеленый провод).
5. Правый габаритный огонь, номерное освещение (коричневый цвет).
6. Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.
7. Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
8. Фонарь заднего хода (розовый цвет).
9. Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
10. Положительный полюс, работающий только при включенном зажигании (серый провод).
11. Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
12. Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
13. Отрицательный полюс для 9-го контакта на 35 ампер.

7-контактная розетка фаркопа

Такие розетки обычно применяются на отечественных автомобилях. При этом применяются контакты для работы стоп-сигналов, ламп поворотов и огней габаритов. Это наиболее простой и популярный вид розеток фаркопа.

1. Левый указатель поворота.
2. Положительный полюс питания.
3. Отрицательный вывод.
4. Правый указатель поворота.
5. Правый габаритный фонарь и номерная подсветка.
6. Стоп-сигналы.
7. Левый габаритный фонарь.

Необходимые материалы

• Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
• Соединительные колодки, желательно с наличием гнезд предохранителей.
• Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм 2 .
• Силиконовый герметик для автомобилей, любого производителя и цвета.
• Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

Перед тем, как собирать розетку и подключать провода, необходимо проверить герметичность и плотность соединений корпуса розетки с крышкой и заглушками, методом обливания водой. Если выявлены места с плохой герметичностью, то после окончательного монтажа и сборки их заделывают с помощью силикона.

Подключение к бортовой сети автомобиля

Широко применяемая на сегодняшний день розетка фаркопа – семиконтактная модель. Поэтому рассмотрим подключение к автомобилю этой розетки. Она применяется в случае, если на машине сигнальные лампы и световые устройства функционируют без микропроцессора.

Перед началом выполнения укладки и подключения проводки, необходимо приготовить электрическую схему вашего автомобиля и схему купленной розетки фаркопа. По ней можно определять место и назначение проводов.

В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм 2 с двумя или тремя жилами, в зависимости от схемы подключения.

Для подключения к гнездам розетки потребуется к каждому гнезду по одному 1-жильному проводу для стоп-сигнала, указателей поворота, противотуманных и габаритных фонарей, освещения номера. Дополнительно следует использовать два провода на массу (отрицательный полюс) и на фонарь заднего хода (при наличии). Также потребуется по 5 одножильных проводов на правый и левый плафон и провод массы. В общей сложности должно получиться 11 жил.

Правые и левые стороны стоп-сигналов, заднего хода, габаритов и противотуманок срабатывают синхронно, поэтому можно сделать схему проще. Для этого соответствующие разъемы розетки можно подключить не двумя, а одним проводом, что и делают многие автолюбители. Число жил проводов сразу становится меньше, вместо 11 проводов будет всего 7. Это и соответствует количеству гнезд в розетке. Но в заводских жгутах предусмотрено подключение разных ламп своими проводами.

Завод изготовитель применяет такую схему по следующим причинам:

• Рабочий ток делится на два провода, чем уменьшается нагрузка и вероятность оплавления изоляции.
• Увеличивается надежность работы фонарей.
• Подключение и контроль работы фонарей и электрических цепей становится проще.
• Можно использовать разные схемы подключения.

Достоинства схемы с меньшим числом проводов

• Простая распиновка контактов и подключение жгутов.
• Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.

Недостатки

Вынужденное применение для подсоединения 3-х ламп одного 1-жильного провода, который рассчитан только на нагрузку одной лампы. Такая трехкратная токовая перегрузка способствует перегреву и оплавлению изоляции.

Удобным способом соединения проводов является использование коммутационной колодки. Ее можно зафиксировать на кронштейне возле левого фонаря автомобиля. Перед установкой нужно просверлить в полу багажника отверстия, и одинарным проводом замерить длину необходимого жгута от розетки до колодки с небольшим запасом провода.

Порядок подключения

• Отрезать 5 кусков провода отмеренной длины, подписать их по соответствующим местам подключения.
• Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина этих проводов отличается от первых пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
• Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
• Соответственно схеме подключения зафиксировать концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
• Провода свернуть в жгут и протянуть в гофрошланг.
• Закрепить на фаркопе розетку по схеме.
• Проложить гофрированный шланг со жгутом проводов по запланированному пути.
• Концы проводников жгута зафиксировать на коммутационной колодке.
• Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.

Подключение к разъемам двух фонарей

Провода подключаем к разъемам правого и левого фонаря с разделением токовой нагрузки, так как потребляемый фонарями, расположенными на прицепе, ток разделяется на правую и левую ветки фонарей автомобиля. Соединение по такой схеме будет более безопасным. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет удвоенной, что значительно безопаснее.

Этот способ похож на предыдущий. Он отличается лишь необходимостью соединения с контактами двойного числа проводов, увеличится количество монтажных гильз.

По данной схеме розетка фаркопа подключена к автомобилю с соблюдением безопасности эксплуатации автомобиля.

Такую схему называют универсальной. Она рекомендована к широкому использованию. Розетка фаркопа подключается с помощью отдельного жгута проводников для управления ламп задних фонарей, противотуманок, освещения номерного знака, который подключается прямо на монтажном блоке.

Место подключения каждого провода электрической проводки прицепа расположено до клеммы предохранителя, а значит, на него нет дополнительной нагрузки. Чтобы предотвратить короткие замыкания дополнительный жгут нужно оснастить своей установочной предохранительной колодкой, и разместить в багажнике машины.

В этом случае сложность подключения заключается в том, что необходимо укладывать в салоне машины жгут проводников для подсоединения розетки, и дополнительно тратиться на покупку дополнительных проводов.

Если в устройстве автомобиля имеется проверка состояния приборов освещения и электропроводки с использованием микропроцессоров, то дополнительный жгут для прицепа нужно подключать с помощью особых микрокоммутаторов. Такая работа по установке довольно сложная, и требует участия опытного автоэлектрика.

Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа.

1. Сколько есть разновидностей розеток?

а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России. Американская или Европейская на 7 пин. И имеется специальный разъем.

б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.

1. Что обозначает контакт, отмеченный буквой «L»?

а) провод, направляющийся к левому поворотнику.

б) Провод правого поворотника.

в) Провод, включающий правый и левый поворотники.

1. Зачем на розетки ставят крышечки?

а) Крышка нужна, чтобы лишние провода не были подключены к устройству.

б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.

1. Какие контакты можно срастить, чтобы упростить процесс сборки?

а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.

б) Соединять разрешено любые контакты. Так работа пойдёт проще.

1. Что обозначает контакт, отмеченный «54G»?

а) Подключение к задней противотуманке.

б) Подсоединение к стоп-сигналам автомобиля.

Ответы:

1. а) Есть три вида розеток – русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
2. А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
3. Б) Крышка на розетке служит в качестве защиты от различных воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
4. А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
5. А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.

Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.

Определение: Распиновка розетки прицепа – это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правил дорожного движения.

Виды разъемов распиновка и схема подключения

для авто типа Лада Веста, Рено Дастер

Разъем фаркопа иногда называют обычным штекером. При помощи этого устройства можно соединить электропроводные элементы транспорта с прицепом. Имеется несколько разновидностей разъемов:

1. Тринадцатиконтактная розетка используется в основном в России.
2. Американский или Европейский стандарт имеет 7 пин, то есть 7 пиновых разъемов.
3. Также выпускается специальный разъем.

Распиновка фаркопа на 7 контактов предполагает применение нескольких поводков. Их толщину должна равняться 1,5 мм или 2 мм. Используются 6 проводов по 1,5 мм и один провод в 2 миллиметра.

Рисунок 1. Схемы распиновки 7 контактного разъема

1. «L» обозначает провод, направляющийся к левой стороне автомобиля — поворотник.
2. «54G». Предназначается для подключения к задней противотуманной фаре.
3. «31» — провод – «минус». Он имеет толщину в 2,5 мм.
4. «R» подключается к правому поворотнику.
5. «58 R». Идет на правый габарит и подсвечивает номерной знак автомобиля.
6. «54» отвечает за стоп-сигналы.
7. «58». Это левая сторона габаритов.

Как избежать ошибок при подключении распиновки на 7 пин

Чтобы не совершить ошибок, следуйте схемам.

Ниже представлен рисунок на 7 пин. Расцветка стандартная и используется на автомобилях российской сборки, например, на ВАЗ 2107. Но иногда встречаются и некоторые отклонения по цветам. Если используется европейской автомобиль, вроде Рено Дастер, то разъемы могут быть задействованы не все.

Рисунок 2. Схема по цветам

Пояснение по цветам:

1. Управление левыми поворотниками.
2. ПТФ. На иностранных автомобилях обычно этот контакт не используется.
3. Масса.
4. Управление правыми поворотниками.
5. Левые габаритные огни.
6. Стоп-сигналы.
7. Правые габаритные огни.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется. Там подключают 13 пин. Но в том случае, если на прицепе установлен старый образец штекера, то его необходимо подключать к новому евроразъему при помощи проводника. Это гораздо проще, чем заменять разъём на автомобиле целиком.

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Куда крепится дополнительная розетка?

В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа.

Как соединить контакты?

Контакты соединяются при помощи схемы распиновки. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.

Какие нужны материалы для установки розетки?

Список обязательных материалов:

1. Розетка для фаркопа.
2. Различные приспособления для демонтажа бампера.
3. Термоусадка и изолента.
4. Крепежная пластина и иные крепежные элементы.
5. Гаечные ключи и отвертки. Потребуется использовать разные размеры.
6. Хороший паяльник.
7. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
8. Клеммы, которые будут соединяться с проводами. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки.
9. Схема для подключения. Лучше всего иметь ее на бумажном носителе. По памяти соединять нежелательно. Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения.

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров.

Еще важно знать 5 нюансов о подключении

:

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Рисунок 5. 7 пин Рисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Если подсоединение происходит напрямую, перед глазами обязательно должна находиться схема фаркопа, а также схема розетки автомобиля.

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Топ-5 лучших производителей фарк-в на автомобили типа ВАЗ 2110, Тойота Хайлюкс

Очень часто автолюбителям приходится перевозить габаритные грузы. На крышу машины вроде ВАЗ 2110 помещать их неудобно и небезопасно. Именно поэтому приходится заниматься подсоединением прицепа. Это необходимо делать правильно – через фаркоп. Но чтобы произвести надежное соединение, потребуется покупать устройство от хороших производителей, которые уже давно зарекомендовали себя на рынке с положительной стороны. Некачественное оборудование приведет к серьезным последствиям – если отключатся поворотники на прицепе, то возможно образование дорожно транспортного происшествия.

Список лучших производителей:

1. Bosal. Производитель предоставляет своим клиентам широкий ряд продукции. Все компоненты качественно соединены. Используются лучшие комплектующие. С устройством всегда дают инструкцию по применению. Она понятная и наглядная.
2. Thule. Фирма также известна под маркой Brink. Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. Качество материалов и сборки очень хорошее. Бренд надежно зарекомендовал себя.
3. Auto-Hak. Это модель имеет приемлемые цены, но при этом качество конструкции одно из самых лучших. В магазинах можно найти широкий выбор продукции. Имеются также быстросъемные модели.
4. Baltex. Приобретать можно людям с отечественными, а также китайскими автомобилями. Качество изготовления хорошее, но несколько уступает предыдущим моделям. Крепеж изготавливается из нержавейки, а потому можно без проблем ездить с прицепом под дождем.
5. Avto S. Подходит для китайских и российских автомобилей, как для Тойоты Хайлюкс, так и для Лады Веста. Цены очень низкие.

Схема подключения прицепа распиновка розетки фаркопа ваз

Легковой автомобиль не рассчитан для транспортировки тяжелого и габаритного груза, а его багажника хватает только для перевозки домашних вещей и небольшого багажа. Для транспортировки более тяжелых и габаритных грузов необходимо использовать другие способы. Чтобы не перегружать автомобиль, оптимальным способом является применение специального прицепа. Его не обязательно покупать, так как требуется он довольно редко. Поэтому можно просто попросить его у знакомых или взять в аренду. Устройство прицепа несложное, при наличии навыков и инструмента его можно изготовить самостоятельно.

Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка фаркопа, для того, чтобы на прицепе работали стоп-сигналы, поворотные указатели и стояночные фонари. Подключить розетку фаркопа можно как самому, так и обратившись за помощью к специалистам.

Подключение розетки на отечественных автомобилях более простое, так как наши автомобили имеют простые электрические схемы. Кроме этого сложность подключения розетки зависит от выбора варианта схемы подключения. Для этого может понадобиться проведение некоторых испытаний с проводкой автомобиля.

Виды и устройство

Существует два вида розеток фаркопа, отличающихся количеством контактов и другими особенностями:

13-контактная розетка фаркопа

Чаще всего применяются на европейских и американских марках автомобилей. Вспомогательные контакты, находящиеся в розетке, применяются для подключения противотуманных плафонов и других электрических устройств. Например, в качестве прицепа может быть небольшой домик на колесах. В нем кроме габаритных фонарей и стоп-сигналов необходимо подключить питание различных устройств, которые будут использоваться.

1. Левый поворот, аварийная сигнализация (желтый провод).
2. Противотуманные фонари, при наличии ее на прицепе (синий провод).
3. Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).
4. Правый поворот (зеленый провод).
5. Правый габаритный огонь, номерное освещение (коричневый цвет).
6. Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.
7. Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
8. Фонарь заднего хода (розовый цвет).
9. Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
10. Положительный полюс, работающий только при включенном зажигании (серый провод).
11. Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
12. Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
13. Отрицательный полюс для 9-го контакта на 35 ампер.

7-контактная розетка фаркопа

Обычно применяются на отечественных автомобилях. При этом применяются контакты для работы стоп-сигналов, ламп поворотов и огней габаритов. Это наиболее простой и популярный вид розеток фаркопа.

1. Левый указатель поворота.
2. Положительный полюс питания.
3. Отрицательный вывод.
4. Правый указатель поворота.
5. Правый габаритный фонарь и номерная подсветка.
6. Стоп-сигналы.
7. Левый габаритный фонарь.

Необходимые материалы

• Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
• Соединительные колодки, желательно с наличием гнезд предохранителей.
• Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм 2 .
• Силиконовый герметик для автомобилей, любого производителя и цвета.
• Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

Перед тем, как собирать розетку и подключать провода, необходимо проверить герметичность и плотность соединений корпуса розетки с крышкой и заглушками, методом обливания водой. Если выявлены места с плохой герметичностью, то после окончательного монтажа и сборки их заделывают с помощью силикона.

Подключение к бортовой сети автомобиля

Широко применяемая на сегодняшний день семиконтактная розетка фаркопа . Поэтому рассмотрим подключение к автомобилю этой розетки. Она применяется в случае, если на машине сигнальные лампы и световые устройства функционируют без микропроцессора.

Перед началом выполнения укладки и подключения проводки, необходимо приготовить электрическую схему вашего автомобиля и схему купленной розетки фаркопа. По ней можно определять место и назначение проводов.

В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм 2 с двумя или тремя жилами, в зависимости от схемы подключения.

Для подключения к гнездам розетки потребуется к каждому гнезду по одному 1-жильному проводу для стоп-сигнала, указателей поворота, противотуманных и габаритных фонарей, освещения номера. Дополнительно следует использовать два провода на массу (отрицательный полюс) и на фонарь заднего хода (при наличии). Также потребуется по 5 одножильных проводов на правый и левый плафон и провод массы. В общей сложности должно получиться 11 жил.

Правые и левые стороны стоп-сигналов, заднего хода, габаритов и противотуманок срабатывают синхронно, поэтому можно сделать схему проще. Для этого соответствующие разъемы розетки можно подключить не двумя, а одним проводом, что и делают многие автолюбители. Число жил проводов сразу становится меньше, вместо 11 проводов будет всего 7. Это и соответствует количеству гнезд в розетке. Но в заводских жгутах предусмотрено подключение разных ламп своими проводами.

Завод изготовитель применяет такую схему по следующим причинам:

• Рабочий ток делится на два провода, чем уменьшается нагрузка и вероятность оплавления изоляции.
• Увеличивается надежность работы фонарей.
• Подключение и контроль работы фонарей и электрических цепей становится проще.
• Можно использовать разные схемы подключения.

Достоинства схемы с меньшим числом проводов

• Простая распиновка контактов и подключение жгутов.
• Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.

Недостатки

Вынужденное применение для подсоединения 3-х ламп одного 1-жильного провода, который рассчитан только на нагрузку одной лампы. Такая трехкратная токовая перегрузка способствует перегреву и оплавлению изоляции.

Удобным способом соединения проводов является использование коммутационной колодки. Ее можно зафиксировать на кронштейне возле левого фонаря автомобиля. Перед установкой нужно просверлить в полу багажника отверстия, и одинарным проводом замерить длину необходимого жгута от розетки до колодки с небольшим запасом провода.

Порядок подключения

• Отрезать 5 кусков провода отмеренной длины, подписать их по соответствующим местам подключения.
• Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина этих проводов отличается от первых пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
• Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
• Соответственно схеме подключения зафиксировать концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
• Провода свернуть в жгут и протянуть в гофрошланг.
• Закрепить на фаркопе розетку по схеме.
• Проложить гофрированный шланг со жгутом проводов по запланированному пути.
• Концы проводников жгута зафиксировать на коммутационной колодке.
• Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.

Подключение к разъемам двух фонарей

Провода подключаем к разъемам правого и левого фонаря с разделением токовой нагрузки, так как потребляемый фонарями, расположенными на прицепе, ток разделяется на правую и левую ветки фонарей автомобиля. Соединение по такой схеме будет более безопасным. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет удвоенной, что значительно безопаснее.

Этот способ похож на предыдущий. Он отличается лишь необходимостью соединения с контактами двойного числа проводов, увеличится количество монтажных гильз.

По данной схеме розетка фаркопа подключена к автомобилю с соблюдением безопасности эксплуатации автомобиля.

Такую схему называют универсальной. Она рекомендована к широкому использованию. Розетка фаркопа подключается с помощью отдельного жгута проводников для управления ламп задних фонарей, противотуманок, освещения номерного знака, который подключается прямо на монтажном блоке.

Место подключения каждого провода электрической проводки прицепа расположено до клеммы предохранителя, а значит, на него нет дополнительной нагрузки. Чтобы предотвратить короткие замыкания дополнительный жгут нужно оснастить своей установочной предохранительной колодкой, и разместить в багажнике машины.

В этом случае сложность подключения заключается в том, что необходимо укладывать в салоне машины жгут проводников для подсоединения розетки, и дополнительно тратиться на покупку дополнительных проводов.

Если в устройстве автомобиля имеется проверка состояния приборов освещения и электропроводки с использованием микропроцессоров, то дополнительный жгут для прицепа нужно подключать с помощью особых микрокоммутаторов. Такая работа по установке довольно сложная, и требует участия опытного автоэлектрика.

Всем доброго времени суток! На очереди у нас подключение прицепа. Достаточно актуальная тема, которая тесно связана с правильной и безопасной эксплуатацией прицепного транспортного средства.

Каждый знает, что на фаркопе есть розетка, а на прицепах предусмотрены вилки. Вот такая, как многим кажется, простая электрическая схема. Но на самом деле при подключении автоприцепа к легковому автомобилю нужно учесть целый ряд нюансов. И не важно, подключаетесь вы к американскому авто, к евро машине или продукту отечественного производства.

У каждого разъема и штекера есть своя функция. При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Существует стандартная и нестандартная для России распиновка. Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС.

Но не пугайтесь. У всего есть свое решение. Если вы решили заняться вопросом электропроводки самостоятельно, постараюсь дать вам несколько дельных советов и рекомендаций.

Важные сведения

Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.

Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.

Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.

Виды схем подключения

Сложностей в соединении курганского прицепа или того же МЗСА с ВАЗ 2110 возникать не должно. Все свое, родное, а потому простое предусмотрено еще производителем.

Но ситуации бывают разные. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет. Якобы несовместимые ТСУ и машины соединить на деле можно. Но сделать это довольно сложно.

Следует учесть несколько важных моментов:

• Если машина используется для соединения с разными автоприцепами от различных производителей, будет логично поставить пару розеток на 7 контактов;
• Для России не очень удобно и легко подбирать «компанию» для 13-контактных розеток;
• В зависимости от модели, серии и года выпуска автомобиля, у них могут существовать отличия в плане распиновки. Бывает так, что габаритные фонари выводятся на 5 контакт, хотя на другой версии они идут на 7 контакт;
• Предыдущие владельцы подержанных авто вполне могли что-то начудить и использовать свою особую схему для подключения прицепа;
• Всегда нужно проверять электросхему авто и сверяться с официальными документами.

Не у всех сохранились родные документы. И тут люди обращаются за помощью на разные форумы, ищут ответы на просторах всемирной паутины.

Я совсем не против того, чтобы вы читали мои материалы. Но некоторые вопросы требуют индивидуального рассмотрения. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать.

В случае с прицепами, соединяемыми с автомобильными тягово-сцепными устройствами, у меня есть особые рекомендации.

Обращайтесь к производителю. Либо идите к хорошему проверенному электрику. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа. Все можно отыскать на официальных ресурсах. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите. Электрика очень важная составляющая автомобиля. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования.

Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. Следуйте этому простому совету.

Варианты распиновки

Сначала думал, что буду подробно вам расписывать, где какой контакт на розетке, куда он идет и для чего предназначен.

Но теперь понимают, задумка бессмысленная. Она лишь еще больше вас запутает и загонит в тупик. Нужно поступить куда проще. Наглядные примеры самый лучший вариант. Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств. Они не должны выступать как основа для вашего собственного подключения. Помните, только официальные документы и инструкции производителя. Каждая машина может иметь свои особенности.

Что же, начнем со старых добрых отечественных автомобилей. Именно на них мы чаще всего видим прицепы.

В случае с машинами отечественного производства стандартная распиновка выглядит примерно следующим образом.

Ничего сложного. А вот ситуация с европейскими автомобилями. Отличия незначительные, но они есть. Потому учтите, какая именно машина в вашем распоряжении.

Здесь уже 13-контактный монстр. На самом деле особо сложного в подключении ничего нет, но все же разница в 6 контактов дает о себе знать.

Как вы видите, у каждой стандартной схемы есть свои особенности. Подключение прицепа к машине это не просто соединение двух штекеров. Тут приходится порой поломать голову. А чтобы ее не ломать, можно обратиться к хорошим специалистам. Например, к нам.

Очень полезные советы

Заголовок может и громкий, но по факту так и есть.

Все представленные выше схемы предназначены для автомобилей, которые не отличаются наличием сложной электроники.

Но не стоит забывать, что современные машины ушли далеко вперед. Нынешние авто имеют в своей конструкции такое устройство как электронный блок управления. Когда вы запускаете зажигание, ЭБУ переходит в режим тестирования всех цепей в автомобиле. При подключении прицепа на определенных линиях возрастает нагрузка. Ваш бортовой компьютер, то есть блок управления или ЭБУ, будет воспринимать это как поломку. И в итоге вы постоянно будете видеть ошибку. В таких условиях на нормальную работу прицепа рассчитывать не стоит.

Чтобы исправить эту ситуацию, нужен специальный адаптер или модуль, называйте, как вам удобно. Он монтируется как бы в промежутке между элементами, чтобы нивелировать параметры электроцепи. Он называется блок согласования или по более современному Smart Connect.

В итоге получаем нечто подобное, как показано на изображении ниже.

Отыскать подходящий блок согласования вообще не проблема. Сейчас их доступно огромное количество самых разных производителей. Но покупать подержанные модули или искать их на разных блошиных рынках я настоятельно не рекомендую.

Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина. Иначе можно купить нечто непонятное, что придется обратно сдавать и покупать нормальный коннектор.

Опытный автоэлектрик может и без схемы подключить все. Для этого используется мультиметр. Но это уже совсем другая история.

Что ж, надеюсь, на многие ваши вопросы я сумел ответить. Если нет, пишите в комментариях, спрашивайте.

(12 оценок, среднее: 4,75 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Дата публикации: 10 августа 2016 .
Категория: Автотехника.

Наличие тягового сцепного устройства (ТСУ) в автомобиле, позволяет транспортировать грузы с помощью прицепа. Однако мало просто приобрести и установить наиболее подходящий для вашей машины фаркоп, его нужно также подключить. Дело в том, что для безопасной эксплуатации прицепа, на нем обязательно должны работать сигнальные огни, позволяющие другим участникам дорожного движения ориентироваться в ваших действиях.

Подключение электрики фаркопа своими руками можно произвести без лишних затрат и специализированных инструментов. Достаточно лишь разобраться в типе разводки и приобрести соответствующий переходник, если он потребуется.

Европейская и отечественная разводка

На самом ТСУ под защитной крышкой расположена особая площадка – розетка фаркопа. Схема ее подключения зависит от количества контактов. Обычно на отечественных авто используются розетки на 7 контактов, а 13-контактные изделия больше характерны иномаркам из Европы и США (американские выпускаются также с 7-контактными розетками). По большому счету распиновка разъема фаркопа отличается только наличием дополнительных пинов для активации электрической начинки, которая устанавливается не в обычных прицепах, а в полноценных домах-прицепах. Если же речь идет о стандартном устройстве для перевозки вещей, то для него больше подойдет разъем фаркопа, распиновка которого будет соответствовать 7 элементам.

Рассмотрим вариант европейской разводки, где:

Подключение проводки фаркопа производится также и по отечественной схеме:

• Левый поворотник (желтый).
• Противотуманка (голубой).
• «Земля».
• Правый поворотник (зеленый).
• Свободный.
• Стоп-сигналы (коричневый).
• Габаритные огни (черный).

Если распиновка фаркопа не соответствует прицепу (допустим, вы планируете эксплуатировать отечественный прицеп, подключив его к иномарке, или наоборот), то достаточно только приобрести адаптер и произвести подключение по описанной выше схеме.

Пришло время перейти к практическим рекомендациям, касающимся того, как подключить розетку фаркопа к автомобилю самостоятельно.

Подключаем розетку фаркопа к машине

Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа.

Сама розетка подключается двумя способами:

• Стандартным. В этом случае не предполагается никаких изменений электрической системы автомобиля. Если прицеп и ТСУ обладают соответствующими разъемами, то схемы для такого подключения не потребуется – достаточно всего лишь вставить розетку в гнездо.
• Универсальным. В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение.

Если со стандартным вариантом все понятно, то подключить фаркоп к проводке автомобиля универсальным методом можно двумя вариантами.

Вариант 1

Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Для этого, сперва, необходимо обратиться к схеме подключения розетки прицепа, которую можно найти в сопроводительных документах и инструкциях. Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Полезно! При этом у вас должен быть лишний провод для второго поворотника.

Для того чтобы подключить розетку таким образом вы можете использовать обжимные клипсы или просто снять изоляцию с проводов, соединить их и закрепить посредством пайки. Также стоит учитывать, что для того, чтобы все подключить правильно, лучше вооружиться схемой электропроводки машины.

Вариант 2

Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом. Дело в том, что установленный блок управления постоянно контролирует оптику, расположенную в задней части автомобиля. Как только в этой области начнется большее потребление тока – это будет воспринято системой как ошибка.

Чтобы избежать подобной проблемы используется дополнительный элемент, который называется блоком согласования. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа.

Полезно! Блок управления элементарно не будет «видеть» дополнительный и элемент, соответственно никаких сообщений об ошибках водитель не получит.

Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью – использовать реле. Оно, по большому счету, будет выполнять функцию управляющего элемента, подающего напряжение на габаритные огни прицепа. Также реле можно установить и для стоп-сигналов и противотуманок (если таковые установлены).

После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги. Для «брешей» используется силикон, а для защиты контактов от окисления их рекомендуется обработать графитовой смазкой.

В заключении

При подключении фаркопа, важно соответствовать схемам, чтобы все элементы работали правильно. Если вы сомневаетесь в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают все согласно всем требованиям.

Электропроводка для розетки прицепа / прицепа 12N — [Abs-Zero]

Установка буксирного крюка, как правило, простая и несложная работа, но монтаж проводки часто заставляет людей делать это самостоятельно. Мое краткое руководство, приведенное ниже, показывает, насколько это просто и в целом его можно без проблем применить к большинству автомобилей.

Я основывал эти инструкции на автомобилях Vauxhall, на которые я установил буксирные крюки:

• Кавалер (mk3, mk2 аналогичный)
• Astra Mk2, Mk3 и Mk4 (Nova и Corsa похожи)
• VectraB (предварительная подтяжка лица и подтяжка лица)
• Омега (аналог Carlton и Senator)

Вам понадобится:

• отвертки
• кусачки
• плоскогубцы
• сверла и сверла примерно до 12 мм
• ручная развертка (при необходимости для увеличения отверстий)
• напильник металлический круглый
• резиновая втулка
• Лента изоляционная (самоклеящаяся лента ПВХ)
• либо паяльник и припой, либо 7 замков скотчем и пара кротовых захватов

Схема подключения:

Подключение 7-контактной розетки 12N для прицепов, автоприцепов и световых щитов:

1. Снимите панель обивки, которая проходит вдоль нижней части багажника, там, где закрывается задняя дверь, это может показать небольшую вилку проводки близко к центру, если в вашем автомобиле уже есть предварительная проводка.Если нет, не волнуйтесь, вам все равно понадобится эта панель, чтобы скрыть кабели позже.
2. Снимите пластиковые панели (или откройте дверцы коврика), чтобы получить доступ к задней части задних фонарей.
3. Загляните под автомобиль или за задний бампер в поисках подходящего места для просверливания отверстия для пропуска кабеля в автомобиль рядом с центром буксирного крюка, проверьте обе стороны, чтобы убедиться, что при вставке кабеля его не будет. в пути или повреждены при переустановке обшивки или загрузке багажа в багажник.
4. Просверлите отверстие и раскройте его до размера, необходимого для размещения резиновой втулки, удалите все острые заусенцы и стружку, а затем установите втулку.
5. Проденьте кабель в багажное отделение через новую втулку и убедитесь, что он не слишком тугой и не провисает, чтобы можно было размахивать. Если он не закреплен под автомобилем, используйте кабельные стяжки, чтобы прикрепить его к чему-то, что не двигается, например к буксирному крюку. Не поддавайтесь соблазну проложить кабель рядом с выхлопной трубой, так как в жару он долго не выдержит.
6. Проведя кабель через багажник, решите, где будут выполняться соединения. Если вы нашли разъем для предварительной разводки, то проще всего выполнить большинство подключений к нему. Если нет, то вам нужно будет удалить внешнюю изоляцию с большого отрезка нового кабеля, чтобы можно было провести отдельные жилы до задних фонарей.
7. Выполните подключения в соответствии со схемой ниже, цветовые коды относятся к кабелю розетки фаркопа, и задача состоит в том, чтобы определить, к каким проводам они подключаются в автомобиле.Есть несколько способов сделать это, и Vauxhall использует одни и те же цвета проводов практически во всех автомобилях, но я всегда отслеживаю их вручную, чтобы убедиться, что не было никаких изменений — это безопасный метод, и я кратко изложил его ниже.
8. Когда вы подойдете к левому и правому указателям, установите встроенный предупреждающий зуммер (можно приобрести у Halfords и т. Д.) В соответствии с законом.
9. Соединения могут быть припаяны (если у вас есть шестеренка) или сделаны с помощью соединителей с замком, если хотите. Паяные соединения намного лучше, поскольку они, как правило, не подвергаются коррозии и не расшатываются позже, если все сделано правильно.После выполнения каждого соединения закройте изоляционной лентой из ПВХ, чтобы убедиться, что оголенная медь не может контактировать с чем-либо еще.
10. Перед установкой ковров и отделки убедитесь, что все соединения выглядят надежно, и либо подключите прицеп, либо используйте мультиметр для проверки.
11. Установите обшивку на место, когда будете довольны, что все работает правильно, и еще раз проверьте, правильно ли проложена проводка через втулку, когда она входит в автомобиль, и остается ли она надежной.
12. Выпейте пива и поздравьте себя с заработанными тяжелым трудом деньгами, которые вы накопили и можете потратить на большее количество бит …

Отслеживание соединений:

Звучит неудобно, но на самом деле довольно просто.Я объясню метод, и если вы поймете принцип, вы сможете применить его ко всем другим ситуациям. Свет — это легкий конец спектра. Вам понадобится мультиметр (около пятерки от Maplin) или автомобильная лампочка малой мощности на 12 В с припаянными к ней проводами. Подключите черный щуп мультиметра к коричневому проводу в световом кластере и используйте красный щуп для измерения вольт на каждом проводе / дорожке.

Снимите блок патронов с обоих задних фонарей. Для каждого соединения определите используемую лампу и проследите по металлической дорожке до разъема проводки, ведущего к ткацкому станку автомобиля.Обратите внимание на цвет провода и его назначение. Повторите эти действия для всех 7 проводов, и у вас будет список подключений для розетки прицепа.

Обратите внимание, что в некоторых автомобилях используются лампы с двойной нитью накаливания, поэтому нужно быть осторожным, чтобы не перепутать габаритные огни с тормозом и противотуманными фарами. Легко использовать мультиметр, чтобы увидеть, какая дорожка активна, когда эта лампочка горит.

Зуммеры:

По закону в проводке прицепа должен быть предусмотрен зуммер, который звучит, когда индикаторы транспортного средства работают, чтобы издавать звуковой сигнал в автомобиле при подсоединении прицепа.Проводка, которую я описал выше, будет полностью функциональной с точки зрения правильного управления освещением даже без зуммера, но, поскольку они дешевы, а проводка тривиальна, подключите ее.

Подключения для этого просты, и в основном зуммер подключается между розеткой прицепа и задними фонарями автомобиля, так что питание прицепа проходит через него. Страховки всегда включены в эти предметы, поэтому я не рассматривал их здесь. Свяжитесь с нами, если у вас возникнут проблемы.

Байпасные реле:

Некоторые автомобили оснащены системами проверки / неисправности ламп (на автомобилях Vauxhall это называется контрольный контроль), которые могут быть обмануты подключениями вашего прицепа.Воксхоллы, которые я видел, не пострадали, а вот Mercedes E-класса, который я раньше, нуждался в обходном реле для работы. Это просто — 6 проводов на входе, 6 проводов на выходе, постоянное напряжение 12 В и заземление. Все, что он делает, это потребляет крошечный ток от каждой цепи лампы, чтобы включить реле, которое приводит в действие розетку прицепа.

И наконец…

Надеюсь, что эти инструкции будут вам полезны, я всегда буду рад вернуться и исправить их, если они непонятны или вы обнаружите ошибку. Точно так же я понимаю, что не включил фотографии в это руководство, и могу пойти и взять их, если они кому-то помогут.Просто свяжитесь с нами через ссылку «контакт» слева. 🙂

13-контактная розетка для прицепа. Схема подключения

13-контактная розетка для прицепа. Изображения схемы подключения готовы на этом сайте. Схема подключения 13-контактной розетки прицепа — это тема, которую сегодня ищут и любят пользователи сети. Вы можете получить файлы схемы подключения 13-контактной розетки прицепа здесь. Найдите и загрузите все изображения, не требующие лицензионных отчислений.

Если вы ищете 13-контактная электрическая схема розетки прицепа информация об изображениях, связанная со схемой подключения 13-контактной розетки для прицепа ключевое слово, вы попали на правильный сайт.Наш веб-сайт часто дает вам предложения по просмотру видео и изображений максимального качества, пожалуйста, поищите и найдите более информативный видеоконтент и изображения, которые соответствуют вашим интересам.

Схема подключения 13-контактной розетки прицепа . Это обеспечивает питание дорожного освещения вашего прицепа или автоприцепа. На этом рисунке (13-контактная схема буксировки) 7-контактная розетка для прицепа. 13-контактная электрическая схема сочетает в себе как основные, так и расширенные электрические характеристики, необходимые для буксировки, в одном разъеме.Электрооборудование 12n и 12s находится в розетке с 13 контактами, а не 7.

Электрическая схема Luxury ford для прицепных вилок с сайта pinterest.com

Веселые загадки для средней школы
Реестр подарков целевой малыш
Садовый магазин Интернет-ваучер код
Гоа новогодняя вечеринка 2021 билеты

Это стандартная в Великобритании разводка обычной розетки и вилки, также известной как 12n. На всех новых прицепах они теперь заменены 13-контактными евровилками.Это электрическое соединение в континентальном стиле. Руководство по подключению вилок прицепа с цветовой кодировкой, которое поможет вам найти вилки и розетки. 13-контактная вилка европейского типа и розетка теперь установлены на большинстве домов на колесах для питания и всех дорожных фонарей. Инструкции 7-контактная розетка для прицепа, схема подключения pdf полная версия hd руководство пользователя руководство по эксплуатации com larielari it for caravan diagrame alternanzagiusta a 13 фаркоп и вилка патентdiagram99 puliziasconfinata фаркоп электрический 7-контактный.

13-контактный штекер и розетка для прицепов и домов на колесах.

Предохранители исправны, лампочки исправны. Хотя подключение 13-контактного штекера к разъему требует некоторого привыкания, так как для этого требуется поворотное соединение, оно предлагает несколько преимуществ. Двойная электрическая розетка представляет собой систему с двумя вилками, которая объединяет одну электрическую розетку с 7 контактами 12n и электрическую розетку 12s. Куда вы вставляете вилку.) Не забывайте, что если у вас современный автомобиль, вам может потребоваться комплект проводки производителя, чтобы убедиться, что вы получите правильно управляемый холодильник и аккумулятор, и вам нужно будет перепрограммировать ЭБУ так, чтобы что он знает, что у вас установлен буксирный крюк, и выполняет его.7-контактный штекер типа n (12n) по-прежнему будет использоваться на прицепах O1, и многие установщики фаркопов по-прежнему будут предлагать 7-контактный разъем в качестве самой дешевой альтернативы. Ниже приведена схема 13-контактной вилки для прицепа евро с цветными контактами по мере их подключения.

Источник: pinterest.com

56 мыслей о «австралийском прицепе, распиновка 7-контактной вилки и розетки, плоская и круглая». На схеме ниже показан вид снаружи автомобильной розетки (под откидной крышкой) и изнутри вилки прицепа или дома на колесах.Эта розетка используется в континентальной Европе, и с 2008 года все дома на колесах, производимые в Европе, будут оснащаться 13-контактными вилками. 56 мыслей о «австралийском прицепе, распиновка 7-контактной вилки и розетки, плоская и круглая». Контакты 9 и 10 обеспечивают напряжение аккумулятора.

Источник: pinterest.com

Вам понадобится двойная электрика, если вам требуется больше энергии, чем то, что может обеспечить одна 7-контактная розетка в британском доме на колесах до 2008 года (британские караваны, выпущенные после 2008 года, оснащены 13-контактными разъемами). Контакты 9 и 10 обеспечивают напряжение аккумулятора.Включает направляющие для 7-контактных, 6-контактных, 5-контактных, 12-контактных, 13-контактных, контактных и круглых вилок и розеток для тяжелых условий эксплуатации. Я хочу заменить 13-контактный штекер на моем прицепе, так как у меня где-то отсоединился провод на индикаторе. Западная буксировка, относящаяся к электрической схеме для 13-контактной розетки каравана, размер изображения 420 x 297 пикселей, и для просмотра деталей изображения щелкните изображение.

Источник: pinterest.com

Хотя подключение 13-контактного штекера к разъему требует некоторого привыкания, так как для этого требуется поворотное соединение, оно дает несколько преимуществ.Привет, ищу совета по подключению новой 13-контактной вилки для моего фаркопа. Это обеспечивает питание дорожного освещения вашего прицепа или автоприцепа. Руководство по подключению вилок прицепа с цветовой кодировкой, которое поможет вам найти вилки и розетки. Чтобы помочь вам понять, как работает 7-контактная проводка буксирного крюка, наша полезная диаграмма поможет вам визуализировать, как функции связаны с цветами проводки буксирного крюка.

Источник: pinterest.com

Ни одно освещение прицепа не работает. Найдите жгут проводов автомобиля и подключите 7-жильный кабель, как показано в таблице �a�, используя прилагаемые разъемы и бирки заземления.56 мыслей о «австралийском прицепе, распиновка 7-контактной вилки и розетки, плоская и круглая». Хотя подключение 13-контактного штекера к разъему требует некоторого привыкания, так как для этого требуется поворотное соединение, оно предлагает несколько преимуществ. Схема электропроводки для 13-контактного евроразъема полная версия hd качество патентdiagram99 puliziasconfinata it manuals 7 разъем для прицепа pdf userguide manualscom larielari фаркоп и прицеп электрика окончательное руководство witter фаркопы 12 tntwiring dz art fr схемы буксировочные центры uk ltd caravan diagramwiki pediatriaemergenze neuralwirings cat5 mir Схема подключения 13 пин евровилок полная.

Источник: pinterest.com

В старых устройствах обычно используются разъемы 12n и 12s, а в новых прицепах и автомобилях теперь используется стандарт евро 13 (iso 11446). Предохранители в порядке, лампочки в порядке. Вам понадобится двойная электрика, если вам требуется больше мощности, чем то, что может обеспечить одна 7-контактная розетка на прицепе из Великобритании, произведенном до 2008 года (британские дома на колесах после 2008 года оснащены 13-контактными разъемами). Я хочу заменить 13-контактный штекер на моем прицепе, так как у меня где-то отсоединился провод на индикаторе.Сегодня принес новую розетку, но при замене я заметил, что у меня есть черно-синий провод, которого я не могу найти ни на одной 13-контактной схеме подключения. Любая помощь была бы очень признательна.

Источник: pinterest.com

Электропроводка автомобиля для буксировки прицепа. 7-контактная вилка и розетка n-типа по-прежнему являются наиболее распространенным разъемом для буксировки. Западная буксировка, относящаяся к электрической схеме для 13-контактной розетки каравана, размер изображения 420 x 297 пикселей, и для просмотра деталей изображения щелкните изображение. Во-первых, понимание схемы проводов для прицепа будет полезно при поиске неисправностей.13-контактный разъем для прицепа и каравана, а также проводка розетки.

Источник: pinterest.com

Цветное руководство по подключению вилки прицепа, которое поможет вам найти вилки и розетки. Ниже приведена схема 13-контактной вилки для прицепа евро с цветными контактами по мере их подключения. В этом отчете будет рассказываться о схеме подключения 13-контактной вилки прицепа vw. Каковы преимущества понимания этих знаний? Чтобы помочь вам понять, как работает 7-контактная проводка буксирного крюка, наша полезная диаграмма поможет вам визуализировать, как функции связаны с цветами проводки буксирного крюка.Куда вы вставляете вилку.) Не забывайте, что если у вас современный автомобиль, вам может потребоваться комплект проводки производителя, чтобы убедиться, что вы получите правильно управляемый холодильник и аккумулятор, и вам нужно будет перепрограммировать ЭБУ так, чтобы что он знает, что у вас установлен буксирный крюк, и выполняет его.

Источник: pinterest.com

Схема подключения 13-контактной евровилки для прицепа. Это помогает немедленно исправить ошибки. Принес новую розетку сегодня, но при замене я заметил, что у меня есть черно-синий провод, которого я не могу найти ни на одной 13-контактной схеме подключения.любая помощь будет очень признательна. На всех новых прицепах они теперь заменены 13-контактными евровилками. Предохранители в порядке, лампочки в порядке.

Источник: pinterest.com

Руководства, 7-контактная розетка для прицепа, электрическая схема, pdf, полная версия, HD, руководство пользователя, руководство пользователя, com larielari it for caravan diagrame alternanzagiusta a 13, патент на буксировочное устройство мануалы 7 пин.Схема подключения вилки для прицепа, схема подключения 7-контактная розетка для прицепа, 13-контактная розетка для прицепа save caravan 13-контактная схема подключения Caravan Club 13-контактная схема подключения 7-контактная розетка 1 для прицепа с 13-контактной вилкой евро. Схема подключения 13-контактной розетки и вилки фаркопа. Многие дома на колесах, построенные после 2008 года, имеют новый 13-контактный разъем для электрических подключений к автомобилю. 13-контактная электрическая система сочетает в себе как основные, так и расширенные электрические характеристики, необходимые для буксировки, в одной вилке. Принес новую розетку сегодня, но при замене я заметил, что у меня есть черно-синий провод, которого я не могу найти ни на одной 13-контактной схеме подключения.любая помощь будет очень признательна.

Источник: pinterest.com

Включает направляющие для 7-контактных, 6-контактных, 5-контактных, 12-контактных, 13-контактных, контактных и круглых вилок и розеток для тяжелых условий эксплуатации. Схема подключения 13-контактной розетки и вилки фаркопа. Многие дома на колесах, построенные после 2008 года, имеют новый 13-контактный разъем для электрических подключений к автомобилю. Этот разъем иногда присутствует на старинных автомобилях, и фактическая проводка может полностью отличаться от того, что указано в стандарте, что означает, что измерение перед подключением — хорошая идея.Это электрическое соединение в континентальном стиле. 7-контактная вилка и розетка n-типа по-прежнему являются наиболее распространенным разъемом для буксировки.

Источник: pinterest.com

На схеме ниже показан вид снаружи автомобильной розетки (под откидной крышкой) и изнутри вилки прицепа или дома на колесах. Легкий зажим для колес от 8 до 13 дюймов. У меня есть 7-контактный прицеп только с дорожными фонарями. Это помогает немедленно исправить ошибки. Когда возникают проблемы с прицепом, автомобилист может захотеть узнать, где находится проблемное место.

Этот сайт представляет собой открытое сообщество, в котором пользователи могут размещать свои любимые обои в Интернете, все изображения или картинки на этом веб-сайте предназначены только для личного использования обоев, использование этих обоев в коммерческих целях строго запрещено, если вы являетесь автором. и обнаружите, что это изображение опубликовано без вашего разрешения, пожалуйста, сообщите Нам о нарушении Закона США «Об авторском праве в цифровую эпоху».

Если вы найдете этот сайт полезным, поддержите нас, поделившись этими сообщениями с вашими любимыми учетными записями в социальных сетях, таких как Facebook, Instagram и т. Д., Или вы также можете добавить в закладки эту страницу блога с заголовком Схема подключения 13-контактного разъема прицепа с помощью Ctrl + D для устройств ноутбук с операционной системой Windows или Command + D для ноутбуков с операционной системой Apple.Если вы используете смартфон, вы также можете использовать меню ящика браузера, который вы используете. Будь то операционная система Windows, Mac, iOS или Android, вы все равно сможете добавить этот веб-сайт в закладки.

% PDF-1.4 % % ABCpdf 11206 347 0 объект > эндобдж xref 347 43 0000000032 00000 н. 0000001813 00000 н. 0000001953 00000 н. 0000002290 00000 н. 0000002606 00000 н. 0000002739 00000 н. 0000003294 00000 н. 0000003449 00000 н. 0000004137 00000 п. 0000004386 00000 п. 0000004536 00000 н. 0000005288 00000 н. 0000005532 00000 н. 0000005666 00000 н. 0000006221 00000 н. 0000006376 00000 п. 0000007064 00000 н. 0000007313 00000 н. 0000007737 00000 н. 0000007887 00000 н. 0000008639 00000 п. 0000008883 00000 н. 0000009261 00000 п. 0000009397 00000 н. 0000009940 00000 н. 0000010090 00000 н. 0000010519 00000 п. 0000010763 00000 п. 0000010809 00000 п. 0000011191 00000 п. 0000011325 00000 п. 0000011803 00000 п. 0000011953 00000 п. 0000012387 00000 п. 0000012631 00000 п. 0000013039 00000 п. 0000013145 00000 п. 0000013297 00000 п. 0000028426 00000 п. 0000030605 00000 п. 0000061869 00000 п. 0000103071 00000 н. 0000132931 00000 н. трейлер ] / Назад 1641702 / Корень 348 0 R / Размер 390 / Источник (WeJXFxNO4fJduyUMetTcP9 + oaONfINN4 + d7v7 + jrNVgWxw2xHFrna8YsHWwxh015B9khgm8VtCFmyd8gIrwOjQRAIjPsWhM4vgMCV \ 8KvVF / K8lfm2fY5TMCmPGOsZEkocaRYQOpP0ykBGEg =) >> startxref 0 %% EOF 348 0 объект > эндобдж 349 0 объект > транслировать xc«g`_Ƞ? D

Электросхема фаркопа, 7 контактов — 36guide-ikusei.нетто

12s контакт 4 должен быть постоянно под напряжением для работы функций зарядки аккумулятора, внутреннего освещения и т. Д. Инструкции по подключению буксирного крюка Es 3271, бесплатная схема в формате pdf.

Схема подключения

для крепления прицепа Схема подключения прицепа

Тестер разъемов фаркопа, для проверки 13-контактной и 7-контактной проводки буксирного электрического / фаркопа.

Схема подключения электрики фаркопа, 7 контактов . 7 2 6 5 4 3. Проблема с проводкой была недавно обнаружена при буксировке фургона после 1999 года новым (2002/3) вольво.(одиночный 7-контактный электрический индикатор питания левого и правого указателей поворота, а также задние фонари, противотуманные фары и стоп-сигналы.)

Вилки и розетки 7-контактного типа n & s и 13-контактные электрические схемы евро. Например, если модуль обычно включен, он также посылает сигнал на пятьдесят процентов напряжения, плюс техник не знает. Одиночная 7-контактная электрическая система, также известная как 12-контактная электрическая система для буксировки, необходима для питания освещения прицепа, автоприцепа, велосипедного транспортера или всего, что вы буксируете.

Поймите, как работает 7-контактная проводка буксирного крюка, наша полезная диаграмма поможет вам визуализировать, как функции связаны с цветами проводки буксирного крюка. Чтобы помочь вам понять, как работает 7-контактная проводка буксирного крюка, наша полезная диаграмма поможет вам визуализировать, как функции связаны с цветами проводки буксирного крюка. То же самое касается старых прицепов, лодочных прицепов или конных боксов.

Этот автомобиль предназначен не только для поездок из одного места в другое, но и для перевозки тяжелых грузов. Если вы заказали 13-контактный комплект, ваш комплект проводки будет включать в себя все необходимые провода в розетке, однако для полноценной работы комплекта вам может потребоваться заказать дополнительный комплект для постоянного питания (контакт 9) и питания холодильника (контакт .Схема проводки для форд фокус 7-контактное реле фаркопа джипа полный караван буксировка 97 прицеп 12s фаркоп altima audi nv 7999 pm 12n розетка skoda octavia electrics saab 93 care trailering car lights citroen picasso vehicle es 3271 инструкция pdf 1950 f1 jaguar x type требуется срочная помощь бары q7 просто форумы twin volvo v40 vauxhall vectra b.

Одиночная 7-контактная электрическая система, также известная как 12-контактная электрическая система для буксировки, необходима для питания освещения на прицепе-трейлере или во всем, что вы буксируете.Руководство по монтажу проводки Smartcan и реле байпаса прицепного устройства. Системы электропроводки, такие как шина CAN, были разработаны для того, чтобы стать более простой и экономичной альтернативой традиционному жгуту проводов.

7-контактная вилка и розетка n-типа по-прежнему являются наиболее распространенным соединителем для буксировки. 7 серия 03.14> Smartcan и байпасное реле, прицепное устройство, руководство по монтажу проводов. В этом руководстве будет обсуждаться 7-контактная розетка прицепа.

Вам понадобится двойная электрика, если вам требуется больше энергии, чем то, что может обеспечить одна 7-контактная розетка в британском доме на колесах до 2008 года (британские караваны, выпущенные после 2008 года, оснащены 13-контактными разъемами).Схема подключения электрики фаркопа 7 пин. 12 с используются для фонарей заднего хода и других огней в прицепе, холодильнике и т. Д., Однако они были заменены на 13-контактные.

Найти фаркоп для реле ситроен. Схема подключения 7-позиционного интеллектуального байпасного реле Citro n Berlingo или партнерской мастерской peugeot, которое выполняет работу по преобразованию этих сигналов и является простой установкой между проводкой буксирного крюка и ткацким станком автомобиля. Схема холодильника должна работать правильно, чтобы произошло переключение питания контакта 4 между этими функциями.

Эта розетка используется в континентальной Европе, и с 2008 года все дома на колесах, производимые в Европе, будут оснащаться 13-контактными вилками. При использовании 13-контактного разъема первые семь контактов имеют ту же функцию, что и 7-контактный разъем по умолчанию. Новые автомобили и караваны после 1999 года.

Схема подключения 7-контактная розетка для каравана буксировочная электрика вилка автомобильный прицеп великобритания usb прицепное устройство основы для 12s lutron 3 round полное руководство по схемам центры ltd умное байпасное реле teb7as way 2018 ta инструкции по монтажу двойной bmw chevy 2 12v автомобильный банк u0026 лампочка touareg буксировка бар просто.Если на вашем автомобиле установлена ​​13-контактная розетка, доступны переходники для подключения, чтобы вы могли использовать обычную 7-контактную вилку. 13-контактная розетка для буксировки 13-контактная электрическая розетка объединяет в себе как основные, так и дополнительные электрические характеристики, необходимые для буксировки, в одной вилке.

В этом разделе приведены электрические схемы и инструкции по подключению электрооборудования прицепа. Ознакомьтесь с нашими руководствами по схемам электропроводки для установки фаркопа для питания фонарей прицепа, для которых необходима одиночная 7-контактная электрика, также известная как буксировочная электрика 12n.Это обеспечивает питание дорожного освещения вашего прицепа или автоприцепа.

Этот автомобиль предназначен не только для передвижения из одного места в другое, но и для перевозки тяжелых грузов. Кодировка сцепного прицепа (на контакте 12 штекера, который должен быть подключен к контакту 3) отрицательный для контакта 9; C3 хэтчбек 2009 c4 все 2004 2011г.

Мы рекомендуем использовать его на старых автомобилях без цепей контроля ламп, так как он защищает проводку автомобиля от любой перегрузки или неисправной проводки на прицепе.Интеллектуальное реле байпаса teb7as 7-полосное. Схема 2018 та жгут проводов прицепа полная версия hd качество usastructureds borgocontessa it.

Схемы подключения фаркопа. 7-контактные разъемы типа 12n используются только для дорожного освещения, они являются наиболее популярными, однако их постепенно заменяют 13-контактными разъемами, и ниже мы видим разницу между этими разъемами. На всех новых прицепах они теперь заменены 13-контактными евровилками. Двойная электрическая розетка представляет собой систему с двумя вилками, которая объединяет одну электрическую розетку с 7 контактами 12n и электрическую розетку 12s.

7-контактная вилка для прицепа типа 12n, электрическая схема, электрическая схема прицепа 12n, полный размер, электрическая схема буксирного крюка, 7-контактная буксирная вилка из архива на фантастической электрике прицепного устройства. Таблица и диаграмма ниже объясняют соединения, используемые в 7-контактной схеме. Электрические схемы. Важным аспектом установки буксирного крюка является проводка, необходимая для питания либо фонарей вашего прицепа, либо внутренней электрики прицепа.

Просто погуглите схему подключения розетки / вилки.На главную / аксессуары для буксировки / электрика прицепного устройства / реле интеллектуального байпаса teb7as 7 way. Электрооборудование фаркопа Westfalia для фургона mercedes vito (w447) 2014 г.в. 7-контактный комплект проводки эффективно считывает электрическую схему, она позволяет узнать, как обычно работают компоненты в этом методе.

Расположение контактов — с задней стороны гнезда. Кроме того, мы готовы и можем решить любую проблему с проводкой здесь, в наших мастерских. Land rover defender td5 n тип 7-контактный разъем для электрики прицепа ywj101500.

Это руководство будет говорить о электрической схеме прицепа np300. В некоторых случаях, а чаще всего в Европе, прицепной фонарь подключается с помощью 13-контактной вилки и розетки. Электросхемы подключения реле буксирного крюка понимание специальных систем проводки для буксирных крюков, заглушек для прицепов и дополнительных приспособлений, таких как […]

Прицеп со схемой подключения _ sabs Автор 7core.cdr: Прочтите это, чтобы узнать о проблеме и способах ее устранения. Электрика фаркопа, реле умного байпаса, вспомогательные источники питания.

13-контактная электрическая система

сочетает в себе как базовые, так и расширенные электрические характеристики, необходимые для буксировки, в одной вилке. Ниже приведена схема оригинальной вилки и розетки, на которой показаны функции каждого контакта. 12s, особенно при повреждении контакта 7 (см. Раздел 3.5.17).

Схема подключения 7-позиционного универсального байпасного реле Многие современные автомобили имеют мультиплексную систему проводки или шинную систему. Ниже перечислены некоторые основные электрические схемы типов 12n и 12s, которые помогут в электромонтаже как дорожных фонарей, так и внутренней электрики прицепа.
