Регулировка холостого: Регулировка холостого хода карбюратора: 6 шагов — Статьи

Регулировка холостого хода карбюратора: 6 шагов — Статьи

Регулировка холостого хода карбюраторов чаще всего востребована для отечественных автомобилей. В этой статье мы рассмотрим, как правильно делается регулировка, какие для этого нужны инструменты. В конце статьи рассказано, как найти хорошего специалиста по карбюраторным двигателям, чтобы провести регулировку.

Узнайте стоимость регулировки холостого хода онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Зачем нужно регулировать холостой ход карбюратора?

Согласно требованиям завода, коленчатый вал нашего автомобиля должен вращаться при холостом ходе (то есть, когда двигатель машины заведен, но вы не нажимаете педаль газа) со скоростью не более 900 и не меньше 850 оборотов в минуту. С не отрегулированным карбюратором двигатель:

• Будет троить.
• Будет глохнуть.
• Увеличится расход бензина.

Будет неправильно работать во время вождения и наборе скорости (с провалами).

Что нужно знать, прежде чем делать регулировку карбюратора двигателя?

Сначала следует рассмотреть самые простые правила, что будут нам нужны, прежде чем приступать к операции по настройке этого узла двигателя.

Регулировка оборотов холостого хода должна проводиться только при прогретом до рабочей температуры двигателе. Это элементарное и достаточно понятное правило, которое объясняется очень просто — когда отрегулированный в непрогретом состоянии двигатель нагреется, он будет работать иначе. Вообще, качество любого карбюратора и его надежность определяется тем, насколько долго он находится в эксплуатации. Новый надежный карбюратор не требует вмешательства в свою работу. Настройки производят только после полного отсоединения трубки картера. Только так при регулировке можно избавиться от влияния кратерных газов. Для точного настраивания надо применять газоанализатор.

Это требование из разряда желательных, но обязательных, однако, с прибором результаты работы будут определенно точнее. Сам способ регулирования хода карбюраторов един для любых машин ВАЗ. Вам потребуется один инструмент — шлицевая отвертка.

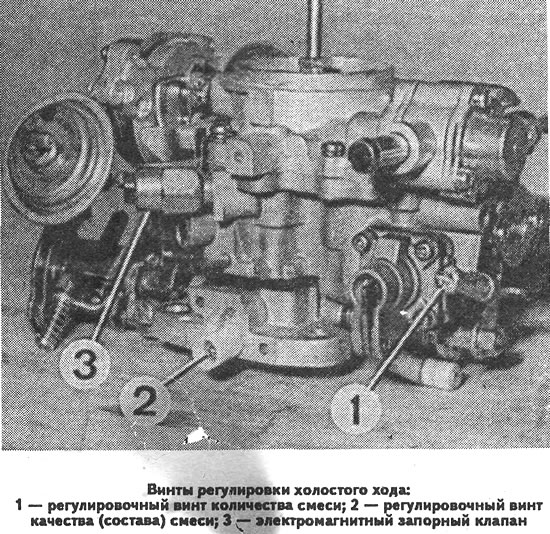

Суть процедуры регулировки проста и понятна. На карбюраторе двигателя есть два винта — их называют винт «качества» и винт «количества». Первый винт изменяет площадь отверстия, через него в двигатель подается смесь бензина и воздуха. А винт количества регулирует величину оборотов коленвала.

Есть импортные карбюраторы, которые винтом «качества» меняют сечение жиклера, то, что называют «по воздуху». Их можно отличить, разглядев винт «качества» вверху карбюратора. На отечественных системах подачи топлива этот винт располагается внизу узла — обычная настройка «по бензину».

Чтобы покончить с теорией и приступить к рассказу о том, как ведется регулировка холостого хода двигателя, скажем только, что при настраивании «по воздуху» воздушно-топливная смесь обогащается бензином, а при настройке «по бензину» — наоборот обедняется.

Также желающие могут разглядывать картинку, объясняющую принцип работы карбюратора.

Как проводят регулирование на примере отечественного карбюратора

Отечественный «жигулевский» карбюратор «Озон» регулируется подачей бензина. При этом в средней его части конструктора установили винт регулирования «по воздуху», это намного расширило диапазон для настроек узла машины. Перед тем как приступать к процедуре регулировки карбюратора надо убедиться, что привод дроссельной настройки работает исправно, не заедает. Для этого просто понажимайте на педаль газа. Затем надо установить опережение зажигания и отрегулировать распределение газа. Это сложные операции по настройке двигателя, каждая заслуживает отдельной статьи. Регулировка карбюратора, если можно так выразиться, «последний штрих» к финишной настройке двигателя вашей машины.

Как проводится регулировка холостого хода ВАЗ?

1. Сначала вверните винт «качества» полностью, до предела.
2. Затем аккуратно проверните обратно, на полтора или 2 оборота. Так ваша топливная смесь будет максимально обогащена бензином.
3. Теперь проверните винт «количества». Его надо прокрутить на 2 оборота от того места, когда дроссельная заслонка будет проворачиваться. Этого будет достаточно, чтобы запустить двигатель.
4. Потом садитесь в машину и заводите.
5. После этого начинайте крутить винт так, чтобы количество бензиново-воздушной смеси при закрытой заслонке было достаточным для устойчивого функционирования двигателя.
6. Этим же винтом качества добейтесь состава смеси, когда мотор при холостой работе начнет показывать максимальное число оборотов. Аккуратно, вращайте регулировочный винт, медленно уменьшайте обороты до 900 оборотов в минуту.

Опытные водители проделывают эту операцию на слух. Если привод заслонки отрегулирован должным образом, тогда на холостых оборотах она будет полностью закрыта, а при утоплении педали газа в пол — откроется максимально. При максимальном вкручивании винта «качества» движок должен глохнуть. Если этого не происходит — надо отрегулировать дроссельную заслонку (она слишком открыта).

Вот собственно и все операции, которые производятся при регулировке карбюратора. Если не удалось это сделать с первого раза, и двигатель заглох — просто повторите операцию. Проверить настройку можно таким образом — нажмите на педаль газа до конца и резко опустите. Если двигатель после этого не заглох, а по-прежнему выдает положенные обороты — то все в порядке.

При регулировке с использованием газоанализатора надо вращать винт качества смеси, наблюдая за количеством CO. Это довольно сложная настройка и ее обычно делают в мастерских, потому что надо добиться соответствия содержания угарного газа ГОСТУ. Однако нужно заметить, что таким образом можно отрегулировать CO только на холостом ходу — первый замер при прохождении техосмотра в ГИБДД. На второй замер, который производится при оборотах двигателя в 2000-3000 в минуту, эта регулировка влияет незначительно. Содержание СО при высоких оборотах определяется не настройкой карбюратора, а общим состоянием мотора и качеством топлива.

Как можно понять из приведенного выше текста, регулировку холостого хода делать несложно, но эта операция потребует времени, специальных приборов и кое-каких навыков, если вы хотите, чтобы карбюратор работал действительно хорошо.

Как минимум, придется открывать капот и «запачкать» руки. Если вы не хотите этого делать, то можно предложить отличный вариант — сайт Uremont.com. Это специальный агрегатор автосервисов, где можно разместить заявку на требуемую операцию, а именно « регулировка холостого хода карбюратора». В течение нескольких минут вам начнут поступать предложения от СТО, зарегистрированных на этой площадке, к которым поступила ваша заявка. Все что вам остается делать — выбрать самое выгодное и удобное предложение и отвезти машину. Все услуги сайта Uremont.com бесплатные.

Регулировка холостого хода (ХХ). Как проверить и отрегулировать обороты

Регулятор холостого хода настраивается на заводе, он не нуждается в дополнительной регулировке. Карбюратор следует заново отрегулировать в том случае, если уровень СО после долгой эксплуатации не соответствует норме.

Перед тем, как произвести регулировку, нужно проследить, что бы детали были в безупречном состоянии.

Порядок выполнения регулировки

В том случае, если у Вас установлен сервоуправления поверните руль, пока передние колеса не в станут в среднее положение. Автомобиль должен стоять на ручном тормозе. Аккумулятор должен быть заряжен. Уровни масла в двигателе и охлаждающей жидкости должны соответствовать нужным значениям.

1. Вакуумные шланги нужно подключить все до одного.
2. Свою герметичность должна сохранить система всасывания воздуха.
3. В цилиндрах должна быть хорошая компрессия.
4. Система возврата выхлопных газов должна быть в хорошем состояние.
5. Заслонка дросселя должна хорошо закрываться и открываться.

Вам придется выключить потребители электроэнергии. Не должен работать даже вентилятор охлаждения.

Двигатель необходимо прогреть, стрелка термометра должна оставаться в среднем положении. В процессе работы двигатель должен сохранить такую температуру, Вы должны будите запускать двигатель, чтобы прогреть его заново. Обороты двигателя должны быть менее 1000 об/мин.

Тахометр подключается согласно инструкциям по эксплуатации. Вам нужно будет запустить двигатель, и посмотреть со стороны смотрового окошка карбюратора и проверить, что уровень топлива находится на средней линии.

После обороты двигателя нужно увеличить до 2000 — 3000 об/мин, такие обороты нужно держать от двух или трёх минут, а затем дайте поработать минуту на холостом ходу.Посмотрите на тахометр, обороты двигателя должны быть примерно 750±50 об/мин.В том случае, если обороты не соответствует необходимому значению, Вам придётся вращать винт, пока значение не встанет в требуемые пределы. А если же холостой ход отрегулировать не удастся, но вышеперечисленные системы работают без сбоев, то, скорее всего вам понадобится замена карбюратора.

Глушите двигатель, тахометр оставьте подключенным.

После Вам понадобится отключить штекер лямбда-зонда посередине крышки выпускного коллектора. Второй штекер нужно отключить от клапана регулировки всасываемого воздуха. Он находится на правой стороне катушки зажигания почти перед самой стойкой подвески. Справа, около теплозащитного экрана выпускного коллектора, располагается заборная трубка, задача которой измерение содержание СО. Колпачок трубки снимается и подключается прибор для измерения СО, при подключение нужно соблюдать инструкцию. Герметичным должно быть соединение между трубкой и измерительным прибором.

Позже нужно запустить двигатель, и разгоните его до 2000 — 3000 об/мин, а затем вернуть на холостые обороты. Показания прибора должны быть в пределах 1.0±0.5%. Если содержание СО не соответствует положенному значению, Вам придется вращать винт регулировки, вставляющийся в блок заслонок дросселя. Он, закрывается пломбой, чтобы не допускать самопроизвольно вращения. Есть одна причина, из-за которой нужно снять карбюратор, для того, что бы высверлить пломбу, эта работа проводится в специально предназначенной для этого мастерской. Если работу Вы производите самостоятельно, не сверлите пломбу слишком глубоко. После того, как высверлите пломбу, карбюратор снова устанавливается и стоящий внутри винт вращается обычной отверткой, пока значение СО не установится в нужных пределах, в отверстие нужно вставить новую пломбу.

Карбюратор для этого снимать не нужно.

Автомобили, на которых отсутствует катализатор. На таких автомобилях холостой ход можно регулировать, по такой же схеме, как и на моделях с установленным катализатором, однако, чтобы отрегулировать состав смеси понадобится специальная отвертка, которая должна вставляться в засечки регулировочного винта, для того, чтобы получить максимально лучший результат воспользуйтесь тахометром и прибором измеряющим содержания СО. Если Вы не имеете прибор, работа может выполняться и без него, если соблюдать последовательность, однако, Вы должны помнить об охране окружающей среды.

Во-первых, нужно отрегулировать холостой ход. Вам придется проделать вышесказанные подготовительные операции и снять показания тахометра. В случае, если обороты вне пределов 750±50 об/мин, придется регулировать.

Порядок выполнения

1. Прогрейте, двигатель чтобы рабочая температура держалась все время.
2. Для того, что бы отрегулировать поступающую смесь, нужно воспользоваться винтом, которым регулируется холостой ход. Нужно полностью ввернуть винт, при помощи специальной отвертки, сильно затягивать его не нужно, после болт выворачивается на два полных оборота. В итоге, обороты холостого хода увеличатся на 50 об/мин, по сравнению с предыдущим значением.При помощи этой же отвертки поворачивается регулировочный винт, изменяющий состав смеси, после настройки двигатель начнет работать с максимально возможным количеством оборотов. После этого винт нужно ввернуть. Нужно помнить и о количестве СО, соответствие требуемому значению равно 1.5±0.5%.

Тоже самое можно сделать при помощи прибора измеряющего содержания СО

Порядок выполнения

Вам так же предстоит отрегулировать холостой ход, как уже было описано, проверить, чтобы двигатель сохранял рабочую температуру. Прибор для измерения СО вдвигается в выхлопную трубу (минимальная глубина 40 см). Через смотровое окошко нужно проверить уровень топлив, он должен стоять на средней линии.Пользуясь специальной отверткой, регулировочный винт состава смеси поворачивается так, чтобы показания прибора имели значение 1.5±0.5%.

Система многопозиционного впрыска

Регулируется холостой ход и содержания СО обычно автоматически, специальным прибором, однако существует такой вариант, при котором регулировку придется проводить вручную. Лучше всего Вам настроят все в мастерской, однако если внимательно изучить описание, тогда Вы сможете самостоятельно отрегулировать холостой ход.

Перед регулировкой и проверкой необходимо выполнить некоторые условия, все части системы должны находиться в неплохом состояние.

Порядок выполнения

1. Машина ставится на ручник, а колеса поворачиваются в среднее положение.
2. Аккумулятор должен быть заряжен.
3. Система зажигания должна работать безупречно, то есть находиться в отличном состояние.
4. Уровень охлаждающей жидкости и масла в двигатели, обязательно должны соответствовать нужным значениям.
5. Свою герметичность должна сохранить система всасывающая воздух.
6. Требуемые значения должна сохранить компрессия в цилиндрах.
7. Должна идеально выполняться работа дроссельной заслонки.
8. Все до единого, предохранителя должны работать.

В том случае, если у Вас коробка автомат рычаг ставится в положение нейтралки. Кондиционер нужно отключить.

Проверка холостого хода

При проверке холостого хода действуйте следующим образом:

Двигатель прогревается, пока стрелка термометра не окажется в среднем положении. Во время регулировки двигателя, должна поддерживаться рабочая температура, количество оборотов должно быть не ниже 1000 об\м. После уже на заглушенном двигателе отключите штекер датчика положения дроссельной заслонки и запускайте двигатель.

Посмотрите на тахометр, двигатель должен работать с частотой 800 об/мин. После обороты двигателя 2-3 раза увеличить до 2000 об/мин и снять показания холостого хода. Число оборотов должно быть около 850±50 об/мин. В большинстве случаев, перед тем, как проверять и регулировать холостой ход нужно выполнить все требования, приведенные системой многопозиционного впрыска.

Воздушный фильтр

Фильтр воздуха имеет бумажную основу, который не в коем случае нельзя чистить. Фильтр нужно заменять через каждые два года, 60000 км. Для того, что бы сменить его, нужно снять защитную крышку, после вытащить старый фильтр и поставить новый.

Спрашивайте в комментариях. Ответим обязательно!

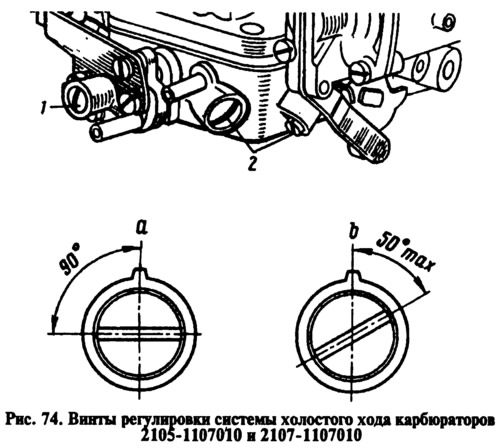

Регулировка холостого хода на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Со временем любой человек, ощутивший нарушенный холостой ход, принимает решение о регулировке. На малых холостых двигатель будет глохнуть, а высоких – расход топлива увеличивается.  Ищем золотую середину. Для этого научимся регулировать его на автомобилях «Классического» семейства.

Примечание!

Вам понадобится следующий инструмент: отвёртка. Да-да, больше ничего.

Краткое содержание:

Советы по регулировке холостых

Во-первых, выполняйте ее при рабочей температуре двигателя (90-95 °С) и установленном воздушном фильтре .

Во-вторых, уровень топлива который в поплавковой камере карбюратора должен быть отрегулирован.

В-третьих, зазоры у клапанов четко отрегулированы, настроен момент зажигания автомобиля.

В-четвёртых, воздушная заслонка во время регулировки холостых должна быть полностью открыта. Проверьте это, сняв крышу с корпуса воздушного фильтра и взглянув на заслонку.

В-пятых, учтите, новичок может столкнуться с трудностями, занимаясь регулировкой, ведь регулировку вращения коленвала и регулировку содержания окиси углерода (СО) необходимо производить совместно.

Примечание!
Для более точной регулировки холостого хода необходимо воспользоваться «Газоанализатором», которого у большинства владельцев нет.

Без этого прибора процесс возможен, только сложнее (подробнее читайте рубрике: «без Газоанализатора»)

Регулируем обороты на ВАЗ 2101-ВАЗ 2107

Ознакомьтесь с фото ниже:

Примечание!

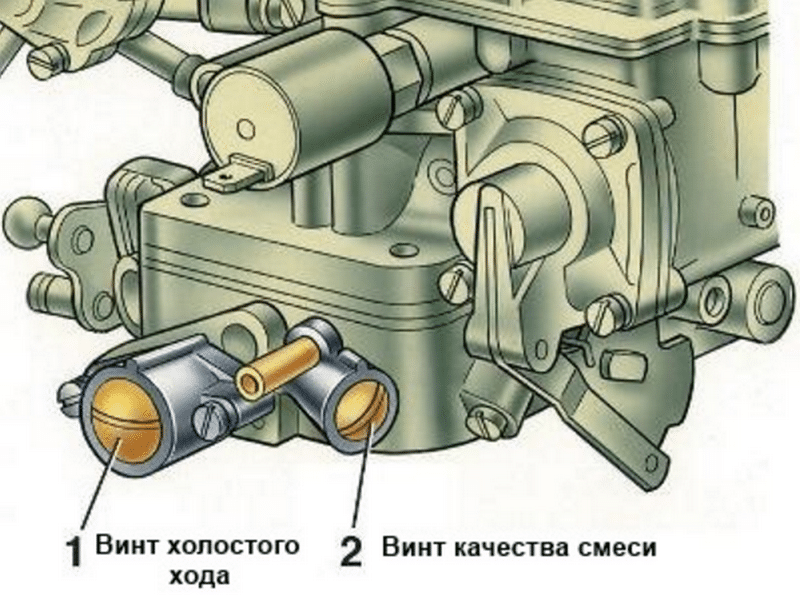

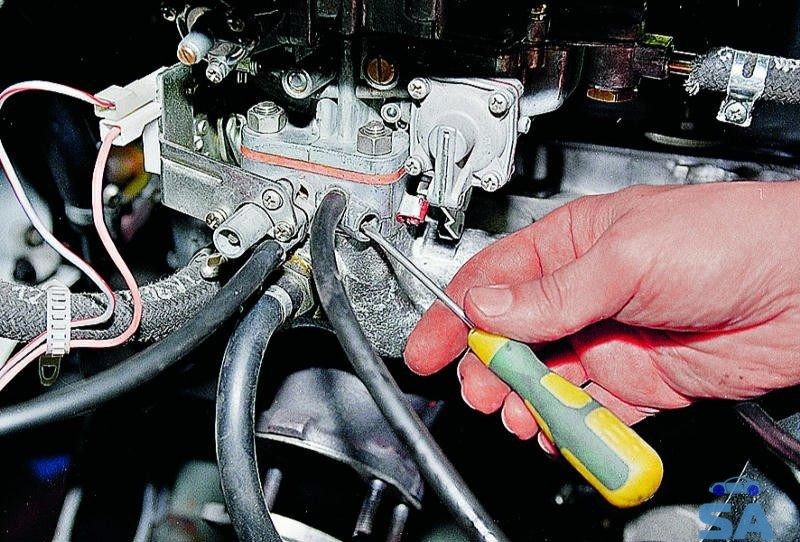

На фото изображены винты, осуществляющие регулировку. Они находятся глубоко в корпусе дроссельных заслонок карбюратора, поэтому на изображении винт под цифрой «1» не виден. На некоторых автомобилях на оба винта напрессованы втулки, благодаря которым винты можно поворачивать лишь на пол оборота. Если втулки мешают повернуть должным образом винт для регулировки холостого хода, выверните винты и сломайте головки втулок. Смахните с них остатки обломанных втулок и заверните винты на их место.

Газоанализатор в помощь!

Сперва заведите машину и дайте её прогреться до рабочей температуры в «90-95 °С». После, с помощью отвёртки начните вращать винт под цифрой «2», вращайте его до того момента, пока частота оборотов коленвала не достигнет «750-800 мин».

Примечание!
Заворачивание винта приводит к уменьшению частоты оборотов коленвала, а отворачивание — к увеличению!

Теперь плавно перейдите к регулировке содержания «СО» в выхлопных газах: вращайте винт номер «1» на фото выше. При заворачивании винта  «СО» в выхлопных газах будет плавно уменьшаться, а отворачивание соответственно увеличивает.

Примечание!
Регулировать содержание «СО» в выхлопе требуется в соответствии с «ГОСТ» на сегодняшнее время. Ниже нормы опускать «СО» не нужно, иначе может резко возрасти содержание несгоревших углеводородов «СН». Кстати, регулировка винта «1» изменяет частоту вращения коленвала.

В завершение покрутите винт «2», приведя частоту коленвального вращения в норму. Проверьте с помощью прибора количество «СО» в выхлопе. Регулируйте винты до того, пока работа двигателя и выброс «СО» в атмосферу не достигнет нормы.

Примечание!
После всех манипуляций сядьте в автомобиль, резко нажмите педаль газа и отпустите. Убедитесь, что двигатель работает без перебоев, а, отпустив педаль, двигатель у автомобиля не должен глохнуть. Глохнет? – увеличьте частоту вращения коленчатого вала до «800 оборотов в минуту» винтом №2.

Нет Газоанализатора…

Итак, плавно начните вращать винт состава смеси «1», пока частота станет максимальной (смотрите на тахометр).

Примечание!
При вращении этого винта регулируется выхлоп вредных веществ в атмосферу. Заворачивании винта ведет к уменьшению количества выбрасываемых «СО» в атмосферу , а при отворачивание – к увеличению!

Винтом под цифрой «2» установите частоту на показатель «1100 об./мин.».

Примечание!
Этим винтом регулируется коленвал, поэтому при заворачивании этого винта частота вращения постепенно уменьшается, а при отворачивании она медленно увеличиватся!

Заворачивая винт состава смеси (цифра 1), добейтесь показателя «800 об./мин.».

Вопрос
А как вы регулируете холостой ход на своей машине? (Ответ пишите в комментариях)

Дополнительный видеоролик
В видео ниже продемонстрирован ещё один способ регулировки:

Регулировка оборотов холостого хода карбюратор Солекс

При возникновении некоторых неисправностей в работе двигателя ( горячий двигатель не запускается , двигатель запускается и глохнет ,неустойчивые обороты холостого хода и пр.), при замене карбюратора, после его ремонта необходимо провести регулировку холостого хода.

Ее цель — добиться устойчивой работы двигателя автомобиля на холостом ходу с минимальной частотой вращения коленчатого вала).

Необходимые для регулировки холостого хода инструменты

— Тахометр
Для определения частоты вращения коленчатого вала.

Можно использовать встроенный в щиток приборов панели (на автомобилях оборудованных тахометром). Можно подключать отдельный прибор (тахометр, автотестер или мультиметр, работающие в режиме тахометра). Лучше использовать отдельно подключаемый прибор так как более точно будет определена частота вращения коленчатого вала двигателя, а следовательно регулировка холостого хода будет выполнена более качественно.

Возможна также регулировка на слух, но для ее проведения необходим некоторый опыт в ремонте автомобилей.

— Отвертка шлицевая
Для вращения винта «качества» топливной смеси. Ширина лезвия 3 мм.

Подготовительные работы

1. Прогреваем двигатель до рабочей температуры (85-90°).

2. Утапливаем до упора рукоятку привода воздушной заслонки карбюратора («подсос»).

Воздушная заслонка должна быть полностью открыта.

Воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью открыта

3. На заглушенном двигателе подключаем тахометр (мультиметр, автотестер).

Если прибора нет, то этот пункт пропускаем.
Плюсовой вывод прибора к выводу «К» катушки зажигания, минус к «массе» автомобиля (кузов, двигатель, минус АКБ).

Порядок подключения тахометра (автотестера) к катушке зажигания автомобиля

Перед подключением прочитайте инструкцию к своему прибору и следуйте ей.

4. Запускаем двигатель, включаем дальний свет фар и печку.

Чтобы создать нагрузку в бортовой электрической сети.

Регулировка оборотов холостого хода двигателя с карбюратором Солекс

Рекомендуемые обороты холостого хода для двигателей оборудованных карбюраторами 2108, 21081, 21083 «Солекс» 750 — 800 об/мин. Добиваемся устойчивой работы двигателя в указанном промежутке. Попросту вращаем вращаем винт «количества» топливной смеси и выставляем частоту вращения коленчатого вала 750 — 800 оборотов в минуту.

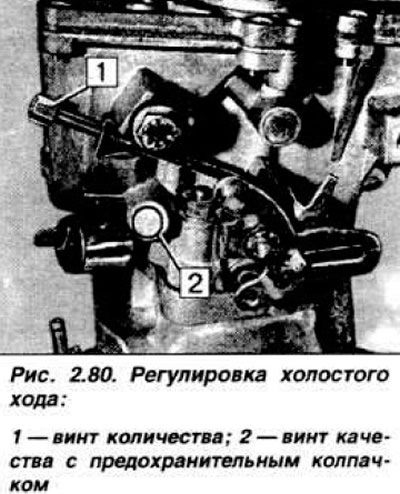

Регулировочный винт «количества» топливной смеси карбюратора 2108, 21081, 21083 Солекс

Если установить требуемую частоту вращения при помощи одного только винта «количества» не удается, то придется проводить регулировку с подстройкой винта «качества» топливной смеси. Возможно на нем еще стоит пластмассовая заводская заглушка, ее нужно удалить. Прокалываем ее шилом и вытаскиваем при помощи металлического крючка или вворачиваем в нее саморез и извлекаем.
Регулировку проводим в три приема, если не добиваемся нужного результата повторяем ее еще раз или два. Перед ее проведением желательно проверить правильность установки момента зажигания и исправность высоковольтных проводов. свечей зажигания, отсутствие «подсоса» постороннего воздуха в карбюратор.

1. Шлицевой отверткой вращаем винт «качества» топливной смеси и добиваемся максимальной частоты вращения коленчатого вала двигателя.

Вращаем и вправо, и влево пока не найдем нужное положение винта с максимальной частотой. Определяем его по тахометру или на слух.

Винт «качества» топливной смеси карбюратора 2108 Солекс

2. Вращаем винт «количества» топливной смеси, выставляем 900 оборотов в минуту.

Заворачивая винт (по часовой стрелке) мы тем самым приоткрываем дроссельную заслонку первой камеры и обороты возрастают, выворачивая винт (против часовой стрелки) мы прикрываем дроссельную заслонку и обороты падают. Поэтому, опять же, ищем нужное положение винта «количества» при котором обороты будут соответствовать этому значению (900 об/мин).

3. Заворачиваем винт «качества» и устанавливаем искомые 800 оборотов в минуту.

При необходимости регулировку повторяем.

Если устанавливается другой карбюратор вместо старого или менялся винт «качества», или карбюратор разбирался и собирался в связи с ремонтом, то перед регулировкой заворачиваем винт «качества» до упора (по часовой стрелке), а затем выворачиваем его на 3 — 4 оборота и начинаем регулировку.

Примечания и дополнения

— После окончания регулировки понажимайте на педаль «газа», двигатель должен без перебоев увеличивать частоту вращения коленчатого вала и не глохнуть при ее отпускании. Если есть «провал», проведите регулировку еще раз или слегка обогатите смесь вращением винта «качества» смеси. Допускается поднять обороты холостого хода до 900 об/мин.

— При вращении винта «качества» смеси по часовой стрелке содержание СО в выхлопе двигателя уменьшается.
Вообще данная регулировка на исправном двигателе с исправной системой зажигания позволяет добиться содержания СО в выхлопе не более 1. 5 %.

— Если вращением винтов не удается установить нормальные обороты холостого хода и двигатель вяло или совсем не реагирует на их вращение, то значит топливо поступает в смесительную камеру в обход системы холостого хода. Это возможно из-за того, что не до конца завернут электромагнитный клапан карбюратора (или заглушка установленная вместо него) и топливо идет мимо топливного жиклера системы холостого хода установленного в клапане или заглушке. Да и сам жиклер может быть с отверстием большего чем необходимо диаметра.
Дли проверки снимаем на работающем двигателе с клапана провод — двигатель должен заглохнуть. Не заглох — проверяем электромагнитный клапан.
Клапан исправен, тогда регулируем уровень топлива в поплавковой камере и проверяем игольчатый клапан. После всего регулировку холостого хода повторяем.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще статьи по регулировке карбюратора Солекс

— На сколько оборотов выворачивать и заворачивать винты качества и количества карбюратора Солекс?

— Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

— Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюратором Солекс

Сравнительный тест-ремонт автомобилей

— Проверка и регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073 Солекс

Регулировка холостого хода карбюратора самостоятельно

Как известно, карбюратор бензинового двигателя обеспечивает приготовление рабочей смеси, то есть смеси бензина и воздуха, и подачу её в цилиндры двигателя. Рабочая смесь должна иметь различный состав, в зависимости от режимов работы двигателя и его температуры, иначе невозможно обеспечить нормальную работы двигателя, и получить от него максимальную мощность.

В связи с этим очень важна правильная регулировка карбюратора. Как правило, наиболее оптимальная регулировка карбюратора производится на заводе – производителе и вмешиваться в эти настройки крайне нежелательно – чаще всего за автовладельцем оставляется задача периодической очистки карбюратора, регулировки уровня топлива в поплавковой камере, и регулирования оборотов холостого хода.

Регулировка карбюратора холостого хода

Именно регулировка холостых оборотов и рассматривается в данной статье. Следует сказать, что от правильности данной регулировки во многом зависит стабильная работа двигателя, его мощность, экономичность и легкость запуска.

1. Перед регулировкой карбюратора следует убедиться в нормальной работе привода дроссельной заслони и отсутствии заеданий, при нажатии на педаль газа.

2. Устанавливать обороты холостого хода нужно обязательно на прогретом до рабочей температуры двигателе. Кроме того, на двигателе должен быть правильно установлен угол опережения зажигания и правильно отрегулирован механизм газораспределения. Можно сказать, что регулировка холостого хода – это итоговая работа по настройке двигателя.

3. Несмотря на то, что карбюраторы отличаются по своей конструкции, они работают по одинаковому принципу, поэтому и принципы их регулировки похожи. Найдите на карбюраторе винт качества смеси и винт количества смеси.

Заверните до конца, а затем отверните на полтора – два оборота винт качества смеси, заведомо обогатив рабочую смесь. Винт количества (он ограничивает закрытие дроссельной заслонки), вверните на 1,5-2 оборота от положения, при котором заслонка начинается поворачиваться. Такие настройки не будут оптимальными, но они позволят запуститься мотору.

4. Запустите двигатель. Установите винтом количества смеси такое открытие дроссельной заслонки, при котором двигатель будет работать вполне устойчиво. После этого винтом качества смеси установите такой состав смеси, при котором двигатель будет выдавать наибольшее число оборотов.

Теперь нужно винтом количества смеси уменьшить обороты до необходимой величины, рекомендуемой для данного двигателя, обычно это 800-1000 оборотов в минуту. Хорошо, если при этом есть возможность пользоваться тахометром для контроля за числом оборотов, хотя опытные водители вполне справляются с регулировкой, что называется «на слух».

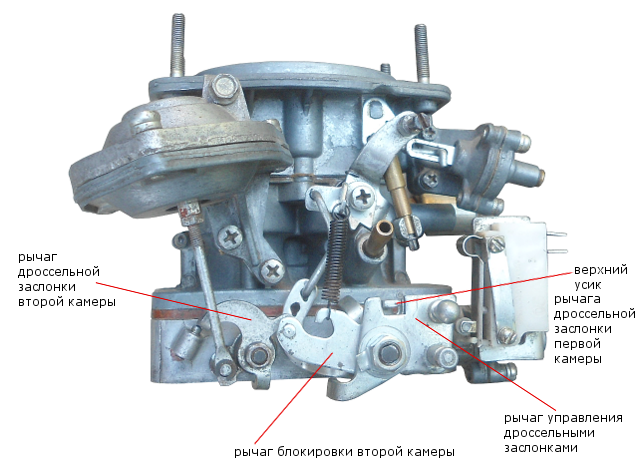

5. При правильной регулировке привода дроссельной заслонки карбюратора, она должна находиться в закрытом положении при отпущенной педали газа, а при полностью нажатой педали, заслонка должно быть полностью открыта.

6. Если регулировку не удалось выполнить с первого раза, то процедуру регулировки следует повторить.

7. Чтобы проверить правильность регулировки оборотов холостого хода нужно резко нажать на педаль газа (или потянуть привод заслонки рукой), а затем отпустить. Если при этом двигатель не заглох и не возникло перебоев в его работе, то считают, что регулировка выполнена правильно. Если двигатель глохнет, то необходимо немного увеличить число оборотов винтом регулирования количества смеси, приоткрыв тем самым дроссельную заслонку.

Видео: регулировка холостого хода своими руками.

Так что — всегда делайте регулировку карбюратора холостого хода на автомобиле, в случае необходимости. Интересная статья: чистка и обслуживание карбюратора автомобиля.

Загрузка…

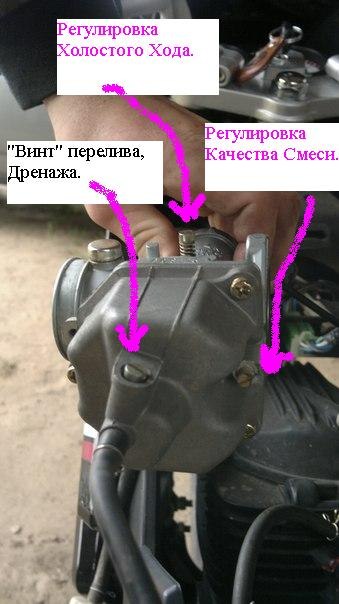

Настройка карбюратора квадроцикла

Как отрегулировать карбюратор на квадроцикле? На что обратить внимание? Каковы признаки неправильной эксплуатации устройства? Об этом сегодня в нашей статье. Воспользовавшись предложенной инструкцией, вы шаг за шагом сможете настроить карбюратор без помощи специалистов.

Зачем вообще нужна настройка карбюратора

Для стабильной работы квадроцикла необходимо, чтобы двигатель получал оптимальное количество горючей смеси, соответствующей его диапазону оборотов. В противном случае могут возникнуть следующие проблемы:

• Сложности с заводом, постоянно глохнущий двигатель.
• Слабые характеристики мощности, вялый отклик на курок газа.
• Плохая динамика при разгоне с «низов», сопровождающаяся самопроизвольными рывками при движении.
• Провалы, наблюдающиеся преимущественно при совершении разгона.
• Большой расход топлива.
• Чрезмерное образование нагара на стенках камеры сгорания и, как следствие, перегрев мотора.

Что необходимо применить в таком случае:

1. Отрегулировать холостые обороты с помощью винта качества смеси и количества оборотов.
2. Настроить качество смеси при помощи иглы.
3. Произвести регулировку уровня топлива.

Важно! Осуществляйте настройку только при очищенном снаружи и внутри карбюраторе, а также при прогретом до рабочей температуры двигателе.

Как отрегулировать на квадроцикле холостые обороты карбюратора

1. Чтобы избавиться от конденсата, регулярно появляющегося в карбюраторе, слейте горючее из поплавковой камеры – прикройте топливный кран и до упора открутите винт №1. Дождитесь, когда бензин сольется полностью, и закрутите винт №1 назад.

2. Заведите транспортное средство и дайте ему прогреться в течение нескольких минут.
3. Закрутите болт качества смеси №2 до отказа. Движок на данном этапе заглохнет. Если такого не случилось, скорее всего, нарушена герметичность патрубков системы подачи воздуха. Проверьте. Затем проверните болт №2 на один оборот. Обогащение смеси происходит в направлении по часовой стрелке, обеднение – против.
4. Прибавьте холостых ходов при помощи винта №3 и заведите квадроцикл. Количество оборотов должно быть немногим выше обычного (в некоторых моделях болт регулировки холостых ходов расположен с правой стороны четырехколесника).

5. Открутите винт качества топливной смеси №2 так, чтобы силовой агрегат достиг максимальных оборотов – примерно 2-2,5 оборота.
6. Начните выравнивать количество холостых оборотов с помощью болта №3, пока не услышите ровный, без надрыва звук работы мотора.
7. Нажмите несколько раз на курок газа, чтобы проверить устойчивость оборотов на холостом ходу.

Примечание. Расположение болтов на каждой модели карбюратора может отличаться, поэтому изучите инструкцию, прилагающуюся к вашему аппарату.

Настройка качества смеси карбюратора квадроцикла на ходу

1. Заведите квадроцикл и совершите пробный заезд. Подождите, пока двигатель полностью остынет.

2. Проверьте состояние свечи. Для этого выкрутите колпачок и осмотрите свечу.

На что обратить внимание:

• Легкий коричневый налет по всей окружности изолятора – признак оптимальной работы карбюратора.
• Коричневый цвет с одной стороны изолятора – бедная смесь двигателя.
• Плотный черный нагар на изоляторе свечи – показатель того, что карбюратор подает слишком много топливной смеси во время движения квадроцикла.
• Абсолютно черная свеча, изолятор и электрод – слишком богатая смесь, которая дает чрезмерно высокий расход топлива и уменьшение мощности, а также загазованность камеры.
• Белый изолятор – недостаток подачи воздуха и бензина. Приводит к перегреву и повышенному расходу бензина.
• Полностью белая свеча – чересчур обедненная смесь.
• Кирпичный цвет – большой объем присадок с высоким содержанием металла в составе.
• Отсутствие нагара и одновременное плавление электрода – сильно обедненная смесь на высоких оборотах.
• Свеча с разрушенным наконечником – поломка центрального электрода с керамической юбкой.
• Свеча с масляным отложением внутри электрода – признак отработанных колец и маслосъемных колпачков.
• Блестящие вкрапления и стружка – разрушение двигателя вследствие езды на больших оборотах.
• Окисление – проблемы с поршневыми кольцами.

3. Открутите крышку иглы в верхней части карбюратора. Потяните иглу. Это главный элемент, регулирующий подачу топлива в камеру сгорания, так как игла соединена с курком газа. При нажатии на курок игла поднимается вверх, приоткрывая отверстие для подачи смеси горючего. Это напрямую влияет на рост мощности и скорости квадроцикла.

4. Достаньте тросик, затем нажмите на иглу, чтобы вытащить ее наружу. На игле размещено 5 пазов и стопорное кольцо. По умолчанию оно установлено в среднем значении. Чем ниже расположено стопорное кольцо, тем выше поднята игла, а, значит, подается много бензина и мало воздуха. Соответственно, чем выше кольцо – тем меньше бензина и больше воздуха.

5. Переставьте стопорное кольцо в нужном направлении, чтобы оптимизировать работу карбюратора. Вставьте иглу на свое место.

6. Заведите двигатель и нажмите на курок газа. При правильной регулировке двигатель не должен глохнуть от резкого нажатия.

И помните, прибегать к настройке иглы следует только в крайнем случае, когда регулировка винта качества и количества не приносит своих результатов.

Регулировка уровня топлива в поплавковой камере квадроциклов

Качество работы четырехколесника зависит от правильного уровня бензина в карбюраторе. Чрезмерное количество зальет свечи, прольется на землю и приведет к лишним расходам. Если же горючего поступает слишком мало, мотор попросту не заведется.

Как оптимально настроить подачу топлива

• 4-хтактные квадроциклы оснащены карбюраторами с непрозрачной трубкой дренажного шланга, свисающего вниз. Поэтому первым делом замените его на прозрачный.
• Свободный конец шланга поднимите вверх.
• Открутите дренажный винт слива рядом с трубкой, чтобы избавиться от лишнего топлива. По количеству жидкости, поступающей в трубку, определите уровень бензина в карбюраторе. Норма – это линия (допускается 1-1,5 мм ниже) соединения корпуса и поплавковой камеры.
• Чтобы отрегулировать уровень подачи горючего состава, откройте поплавковую камеру и найдите язычок, закрывающий запорную иглу.
• Подогнув язычок вниз, вы повысите интенсивность подачи топлива. Отогнув вверх – наоборот, понизите. Совершайте все манипуляции с осторожностью, так как конструкция довольно хрупкая.

Обороты холостого хода, проверка и регулировка



Холостой ход регулируется на заводе и дополнительной регулировки не требуется.

Только если содержание СО после длительной эксплуатации перестает соответствовать нормам, карбюратор следует отрегулировать.

Карбюратор

Перед проверкой и регулировкой следующие детали должны быть в безупречном состоянии:

Порядок выполнения

При установленном сервоуправлении установите передние колеса в среднее положение. Следует взвести ручной тормоз.

Батарея должна быть заряжена.

Уровни двигательного масла и охлаждающей жидкости должны соответствовать требуемым значениям.

Все вакуумные шланги должны быть подключены.

Система всасывания воздуха должна быть герметична.

Цилиндры должны иметь хорошую компрессию.

Система возврата отработавших газов должна работать безупречно.

Дроссельная заслонка должна хорошо открываться и закрываться.

Отключите все потребители электроэнергии, например, фары, вентилятор отопителя, обогреватель заднего стекла и т. д.

Вентилятор охлаждения не должен работать.

Прогрейте двигатель, т. е. стрелка дистанционного термометра должна стоять в среднем положении. Во время регулировки двигатель должен сохранять свою рабочую температуру, т. е. двигатель в паузах следует запускать, чтобы снова прогреть его. Двигатель должен работать с числом оборотов менее 1000 об/мин.
Подключите тахометр согласно инструкции по эксплуатации.

Запустите двигатель и посмотрите со стороны смотрового окошка карбюратора проверьте, чтобы уровень топлива находился на средней линии.

Разгоните двигатель на две или три минуты до числа оборотов 2000 — 3000 об/мин и затем дайте поработать одну минуту на холостом ходе.

Снимите на тахометре значение холостых оборотов. Двигатель должен работать с числом оборотов 750±50 об/мин.

Если число оборотов холостого хода не соответствует требуемому значению, вращайте винт, пока значение не будет лежать в требуемых пределах. Если значение холостого хода отрегулировать не удается, а все перечисленные выше системы в хорошем состоянии, может потребоваться замена карбюратора.

Заглушите двигатель. Тахометр остается подключен.

Посередине крышки выпускного коллектора отключите штекер лямбда-зонда. Второй штекер следует отключить от клапана регулировки всасываемого воздуха. Он находится в показанном на иллюстрации положении с правой стороны катушки зажигания перед стойкой подвески (если стоять перед двигательным отсеком).

Справа, рядом с теплозащитным экраном выпускного коллектора, можно увидеть заборную трубку для измерения содержания СО. Снимите колпачок трубки и подключите прибор для измерения СО в соответствии с инструкциями. Соединение между измерительным прибором и трубкой должно быть герметично.
Запустите двигатель, разгоните его до 2000 — 3000 об/мин и затем верните на холостые обороты. Считайте показания прибора. Значение должно лежать в пределах 1.0±0.5%. Если содержание СО не соответствует требуемому значению, следует вращать регулировочный винт, вставленный в блок дроссельных заслонок. Он закрыт пломбой, чтобы не допустить несанкционированного вращения. Так как карбюратор необходимо снимать кроме прочего и для того чтобы высверлить пломбу, эту работу рекомендуется проводить специализированной мастерской. На иллюстрации показано местонахождение пломбы. Если работа выполняется самостоятельно, нельзя сверлить пломбу слишком глубоко. После высверливания пломбы снова установите карбюратор и вращайте находящийся внутри винт обычной отверткой, пока значение СО не будет лежать в необходимых пределах. После регулировки еще раз проверьте холостой ход и в заключение вставьте в отверстие новую пломбу. Карбюратор для этого снимать не требуется.

Автомобили без катализатора

Холостой ход регулируется, так же как и на моделях с катализатором, однако для регулировки состава смеси необходима специальная отвертка, которая вставляется в засечки регулировочного винта (см. иллюстрацию ниже), тахометр и для достижения лучших результатов прибор для измерения содержания СО. В случае необходимости работы могут выполняться и без последнего прибора, если четко следовать указаниям, однако следует помнить о законах об охране окружающей среды.

Порядок выполнения

Во-первых отрегулируйте холостой ход.

Произведите уже описанные подготовительные операции и снимите показания тахометра. Если холостые обороты лежат вне пределов 750±50 об/мин, холостой ход необходимо отрегулировать. Регулировочный винт холостых оборотов выглядит также, как показано на иллюстрации. Проверьте содержание СО при помощи соответствующего прибора, при необходимости отрегулируйте.



Без измерителя содержания СО

Порядок выполнения

Проверьте, чтобы двигатель имел свою рабочую температуру.

Для регулировки состава смеси имеется винт под винтом регулировки холостого хода. Полностью вверните этот винт с помощью специальной отвертки (не слишком сильно) и выверните на два полных оборота. Холостые обороты должны при этом увеличиться на 50 об/мин, по сравнению с уже имеющимся значением.

С помощью специальной отвертки поверните регулировочный винт состава смеси, чтобы двигатель работал с максимально возможным числом оборотов. После этого вверните винт регулировки холостого хода, пока двигатель не будет работать с соответствующим Спецификациям числом оборотов. Содержание СО должно более менее соответствовать требуемому значению, т. е. должно лежать в пределах 1.5±0.5%.
С помощью измерителя содержания СО

Порядок выполнения

Отрегулируйте холостой ход, как уже было описано.

Проверьте, чтобы двигатель еще имел свою рабочую температуру.

Подключите измеритель содержания СО. Шланг должен быть вдвинут в выхлопную трубу минимум на 40 см.
Через смотровое окошко карбюратора проверьте, чтобы уровень топлива стоял на средней линии.

С помощью специальной отвертки поверните винт регулировки состава смеси так, чтобы прибор показывал значение 1.5±0.5%.

Повторите описанные регулировки, пока содержание СО и число оборотов не будут соответствовать требуемым значениям.

Система многопозиционного впрыска

Регулировка холостого хода и содержания СО обычно поддерживается автоматически прибором управления, однако возможно, что нужно проводить регулировку, если после длительной эксплуатации холостой ход не соответствует требованиям. Лучше всего обратиться в мастерскую Nissan, однако если четко следовать следующему описанию, можно отрегулировать холостой ход самостоятельно.

Перед проверкой и регулировкой должны быть выполнены следующие условия, т. е. нижеперечисленные элементы и системы должны быть в безупречном состоянии.

Порядок выполнения

Установите передние колеса в среднее положение, затяните ручной тормоз.

Батарея должна быть хорошо заряжена.

Система зажигания должна находиться в хорошем состоянии и работать безупречно.

Уровень двигательного масла и охлаждающей жидкости должны соответствовать требуемым значениям.
Все вакуумные шланги должны быть подключены.

Система всасывания воздуха должна быть герметична.

Компрессия цилиндров должна соответствовать требуемым значениям.

Дроссельная заслонка должна полностью открываться и закрываться.

Все предохранители должны быть вставлены.

Выключите все потребители электроэнергии, т. е., например, фары, вентилятор отопителя, обогреватель заднего стекла и т. д.

При измерении содержания СО вставьте измерительную трубку прибора в выхлопную минимум на 40 см.

На автоматической трансмиссии установите рычаг в положение «N».

Отключите кондиционер.

Вентилятор охлаждения работать не должен.

При проверке холостого хода действуйте следующим образом:

Прогрейте двигатель, т. е. стрелка дистанционного термометра должна быть в среднем положении. При регулировке двигатель должен иметь рабочую температуру, т. е. двигатель в паузах снова запускайте и прогревайте. Двигатель должен работать с числом оборотов менее 1000 об/мин.

Заглушите двигатель и подключите тахометр согласно инструкции.

На выключенном двигателе найдите датчик положения дроссельной заслонки (см. иллюстрацию) и отключите штекер. Запустите двигатель.

Разгоните двигатель на 2 или 3 минуты до 2000 — 3000 об/мин и затем оставьте на две минуты работать на холостом ходу.

Снимите показания с тахометра. Двигатель должен работать с числом оборотов 800 об/мин.

Если значение холостого хода не соответствует требуемому, поверните винт (1) (см. иллюстрацию ниже), пока число оборотов не достигнет требуемого значения. При вращении влево число оборотов уменьшается, при вращении вправо увеличивается. Если значение холостых оборотов установить не удается, а все вышеназванные системы и элементы в хорошем состоянии, следует обратиться в мастерскую Nissan.

Вид клапана дополнительного воздуха и сопутствующих компонентов

Заглушите двигатель. Тахометр остается подключен.

Заглушите двигатель, подключите штекер датчика положения дроссельной заслонки и снова запустите двигатель.
Разгоните двигатель 2-3 раза до 2000 об/мин и снимите показания холостого хода а тахометре. Число оборотов должно лежать в пределах 850±50 об/мин. Неудовлетворительный холостой ход может быть обусловлен клапаном дополнительного воздуха, его кабелями или электронным прибором управления.

Измерьте содержание СО в соответствии с указанием к измерительному прибору. Если значение не равно 0.5 %, нужно найти причину этому в мастерской. Точное измерение и регулировка содержания СО сопряжена с некоторыми трудностями и поэтому не описывается.

Система центрального впрыска

Система впрыска регулирует холостой ход автоматически на заданное значение.

Холостой ход регулируется точной регулировкой количества воздуха, который обходит дроссельную заслонку через клапан дополнительного воздуха. Клапан дополнительного воздуха включается и выключается, чтобы точно управлять количеством воздуха. Датчик угла поворота коленвала отслеживает точное число оборотов двигателя и сообщает информацию в прибор управления. На основании полученных данных прибор управления включает или выключает клапан дополнительного воздуха, чтобы поддерживать число оборотов холостого хода на предварительно запрограммированном значении. Другие факторы, как например, прогрев двигателя, движение накатом, расход топлива и нагрузка двигателя (кондиционер, электрическая нагрузка) автоматически оцениваются и компенсируются.

Хотя обычно это не требуется, холостой ход может проверяться и регулироваться. Перед проверкой и регулировкой должны быть выполнены требования, приведенные для системы многопозиционного впрыска. Проверка холостого хода осуществляется так же, как описано выше для карбюратора. Автомобили с ручной и автоматической коробкой передач имеют одинаковое число оборотов холостого хода.

Воздушный фильтр

Воздушный фильтр имеет бумажный элемент, который не подлежит очистке. Фильтрующий элемент должен заменяться каждые два года или через каждые 60000 км. Для снятия элемента удалить крышку и вынуть старый элемент. На рис. выше показано снятие фильтрующего элемента на обоих двигателях. Собравшуюся пыль следует удалить из корпуса фильтра с помощью тряпки. Вставить новый фильтрующий элемент и установить крышку на место.

Источник


Как настроить и отрегулировать карбюратор

В то время как все современные автомобили используют системы распределения топлива с компьютерным управлением, на дорогах все еще есть много транспортных средств, которые используют традиционный карбюраторный метод подачи топлива. До того, как были разработаны топливные системы с электронным управлением, транспортные средства полагались на системы подачи топлива с механическим приводом, часто в виде карбюраторов для подачи топлива в двигатель.

Хотя карбюраторы больше не считаются обычным явлением, на протяжении многих десятилетий они были предпочтительным методом подачи топлива, и работа с ними была гораздо более распространенным явлением.Хотя на дороге остается не так много автомобилей с карбюраторами, совершенно необходимо, чтобы те, которые есть, были правильно настроены и отрегулированы для достижения оптимальных характеристик.

Карбюраторы могут выйти из строя по нескольким причинам. Однако регулировка карбюратора — относительно простая работа, которую можно выполнить с помощью базового набора ручных инструментов и немного технических знаний. В этой статье показано, как регулировать воздушно-топливную смесь и скорость холостого хода — две наиболее распространенные регулировки, выполняемые при настройке карбюратора.

Часть 1 из 1: Регулировка карбюратора

Необходимые материалы

Шаг 1: Снимите воздушный фильтр двигателя . Найдите и снимите воздушный фильтр двигателя и корпус, чтобы получить доступ к карбюратору.

Для этого может потребоваться использование ручных инструментов, однако во многих случаях воздушный фильтр и корпус крепятся только барашковой гайкой, которую часто можно снять без использования каких-либо инструментов.

Шаг 2: Отрегулируйте топливовоздушную смесь .Отрегулируйте топливовоздушную смесь с помощью отвертки с плоским жалом.

После снятия воздушного фильтра и обнажения карбюратора найдите регулировочные винты топливовоздушной смеси, часто это простые винты с плоской головкой.

В зависимости от марки и модели автомобиля разные карбюраторы могут иметь несколько, иногда до четырех, регулировочных винтов воздушно-топливной смеси.

Эти винты отвечают за регулирование количества топлива, поступающего в двигатель, и неправильная регулировка приведет к снижению производительности двигателя.

• Совет : Карбюраторы могут иметь несколько винтов, поэтому обратитесь к руководству по обслуживанию, чтобы убедиться, что вы правильно расположили винты, чтобы избежать неправильной регулировки.

Шаг 3. Наблюдайте за состоянием двигателя . Запустите автомобиль и дайте ему прогреться до рабочей температуры.

Обратите внимание на рабочее состояние двигателя. Используйте приведенную ниже таблицу, чтобы определить, работает ли двигатель на обедненной или богатой смеси.

Определение того, работает ли двигатель на обедненной или богатой смеси, поможет вам выполнить правильную регулировку для достижения наилучших характеристик двигателя.Это даст вам знать, если он не хватает топлива или использует его слишком много.

• Совет : Если вы все еще не уверены в состоянии вашего двигателя, вы можете обратиться за помощью к сертифицированному механику для осмотра двигателя, чтобы избежать неправильной регулировки карбюратора.

Шаг 4: Отрегулируйте винты воздушно-топливной смеси . Как только двигатель достигнет рабочей температуры, вернитесь к карбюратору и отрегулируйте винт или винты воздушно-топливной смеси.

Затягивание винта увеличивает количество топлива, а ослабление уменьшает количество топлива.

При любых регулировках также важно делать их небольшими шагами в четверть оборота.

Это предотвратит любые серьезные изменения топлива, которые могут резко повлиять на производительность двигателя.

Открутите регулировочные винты до тех пор, пока двигатель не станет немного наклонным.

• Совет : Когда двигатель работает на небольшой обедненной смеси, обороты будут падать, двигатель начнет работать грубо, с треском и брызгами, пока не заглохнет.


Открутите винт смеси до тех пор, пока двигатель не начнет проявлять признаки обедненной смеси, а затем затяните их с шагом в четверть оборота, пока двигатель не будет работать плавно.

• Совет : Когда двигатель работает плавно, частота вращения холостого хода будет стабильной, а двигатель будет работать плавно и сбалансировано, без пропусков зажигания или тряски. Он также должен плавно вращаться во всем диапазоне оборотов без пропусков зажигания или тряски при нажатии на педаль газа.

Шаг 5: Проверить двигатель на холостом ходу и на оборотов. Увеличивайте обороты двигателя после каждой регулировки, чтобы убедиться, что он продолжает плавно работать на более высоких оборотах.

Если вы заметили какую-либо вибрацию или тряску, продолжайте регулировку до тех пор, пока двигатель не будет работать плавно как на холостом ходу, так и на оборотах во всем диапазоне оборотов.

Отклик дроссельной заслонки также должен быть четким и отзывчивым. Двигатель должен вращаться плавно и быстро, как только вы нажимаете дроссель.

Если автомобиль демонстрирует какие-либо вялые ходовые качества или пропуски зажигания при нажатии на дроссельную заслонку, то требуются дополнительные регулировки.

• Предупреждение : Если имеется несколько винтов, важно попытаться отрегулировать их все с одинаковым шагом. Если все отрегулированные винты настроены как можно ближе друг к другу, это гарантирует, что топливо распределяется в двигателе как можно более равномерно, обеспечивая максимальную плавность работы и работу на всех оборотах двигателя.

Шаг 6: Найдите винт смеси холостого хода . После того, как винты воздушно-топливной смеси отрегулированы должным образом и двигатель работает плавно как на холостом ходу, так и на оборотах, пора найти винт смеси холостого хода.

Винт холостого хода регулирует подачу воздушно-топливной смеси на холостом ходу и часто находится рядом с дроссельной заслонкой.

• Совет : Точное расположение винта смеси холостого хода может широко варьироваться в зависимости от производителя и модели, поэтому обратитесь к руководству пользователя, если вы не уверены, где находится винт смеси холостого хода. Это гарантирует, что не будут внесены неправильные настройки, которые могут отрицательно повлиять на работу двигателя.

Шаг 7: Отрегулируйте винт смеси холостого хода, пока не добьетесь плавного холостого хода . После определения винта смеси холостого хода отрегулируйте его, пока двигатель не будет работать на холостом ходу плавно, без пропусков зажигания или тряски и с надлежащей скоростью.

Во многом так же, как при регулировке воздушно-топливной смеси, верните винт смеси холостого хода в обедненное состояние, а затем регулируйте его с шагом в четверть оборота, пока не будет достигнута желаемая частота вращения холостого хода.

• Совет : Если вы не уверены, какой должна быть частота вращения на холостом ходу, обратитесь к руководству пользователя, чтобы узнать направление, или просто отрегулируйте винт до тех пор, пока двигатель не будет работать плавно на холостом ходу и не будет резко падать в оборотах в минуту или глохнуть, когда взлетел с холостого хода. Подумайте о том, чтобы профессионал проверил холостой ход вашего двигателя, если у вас все еще есть проблемы.

Шаг 8: Установите воздушный фильтр на место и проведите тест-драйв автомобиля . После того, как все настройки выполнены и двигатель работает без сбоев на всех оборотах, установите воздушный фильтр и корпус на карбюратор и проведите тест-драйв автомобиля.

Обратите внимание на любые изменения выходной мощности автомобиля, реакции дроссельной заслонки и расхода топлива. При необходимости вернитесь и сделайте все необходимые регулировки, пока автомобиль не будет работать плавно.

Учитывая все обстоятельства, регулировка карбюратора — относительно простая задача, которую можно выполнить самостоятельно. Однако, если вам неудобно вносить корректировки, критически важные для работы вашего двигателя, это задача, которую может выполнить любой профессиональный техник, например, из YourMechanic.Наши механики смогут осмотреть и отрегулировать ваш карбюратор или даже заменить карбюратор в случае обнаружения серьезных неисправностей.

Вот правильная процедура для настройки оптимальной смеси холостого хода и скорости

Это простые вещи, о которых чаще всего забывают. Никто много не говорит о том, как установить смесь на холостом ходу на карбюраторном двигателе, потому что — честно говоря, это просто не очень привлекательно. Хотя это может показаться неважной деталью на пути к достижению заголовка лошадиных сил, правда в том, что типичный уличный двигатель будет проводить больше времени работы при закрытой дроссельной заслонке, чем при любой другой частоте вращения двигателя.Поэтому важно правильно отрегулировать этот параметр. Выгоды более чем перевешивают усилия, необходимые для правильного выполнения этой задачи.

Мы подойдем к этой истории, используя типичный четырехцилиндровый вакуумный вторичный карбюратор Holley 750 кубических футов в минуту с двумя винтами смеси холостого хода. Если ваш карбюратор Holley оснащен четырьмя винтами холостого хода, процедура будет точно такой же, за исключением того, что дополнительные два винта получат такое же внимание.

Это карбюратор Holley 750 кубических футов в минуту, который мы будем использовать для настройки качества холостого хода на малоблочном Chevy на испытательном стенде.Это вакуумный вторичный карбюратор типа 4150 с двумя винтами холостого хода.

Чтобы начать этот процесс, предположим, что рассматриваемый двигатель находится в хорошем физическом состоянии, без мертвых цилиндров, пропусков зажигания, утечек вакуума или других неисправностей, которые могут повлиять на качество холостого хода. Это также предполагает разумное начальное значение времени не менее 8 градусов до верхней мертвой точки (BTDC). Двигатели даже с распредвалами с умеренными рабочими характеристиками часто выигрывают от начального угла наклона от 10 до 12 градусов до ВМТ.

Мы также будем предполагать, что двигатель достиг полной рабочей температуры, а воздушная заслонка полностью открыта.Это единственный способ добиться правильной настройки смеси на холостом ходу. Не пытайтесь установить смесь холостого хода, если воздушная заслонка задействована частично. Убедитесь, что винт холостого хода на воздушной заслонке не касается кулачка быстрого холостого хода на воздушной заслонке. К вакуумному коллектору также необходимо подключить вакуумметр.

Перед тем, как двигаться дальше, неплохо также изучить основы измерения качества холостого хода. Все двигатели внутреннего сгорания работают с определенным вакуумом в коллекторе холостого хода.Это создается в результате того, что цилиндры работают против закрытого дросселя. Вакуум в двигателе можно измерить несколькими способами, но наиболее распространенным является разрежение (отрицательное давление), выражаемое в дюймах ртутного столба («Hg»). Манометры вакуума / давления двигателя обычно отображаются в формате «Hg» или в сантиметрах ртутного столба (cmHg).

Промышленные двигатели и двигатели с умеренными рабочими характеристиками, как правило, будут работать на холостом ходу в диапазоне от 12 до 18 дюймов ртутного столба, и стрелка датчика, как правило, будет стабильной и не будет дергаться. Очень неустойчивые показания вакуума на холостом ходу часто указывают на проблему, такую ​​как протекающий впускной клапан или отказавший выпускной патрубок, когда давление цилиндра нагнетается в коллектор, вызывая неустойчивое движение иглы. Это основная причина, по которой важно убедиться, что двигатель механически исправен, прежде чем пытаться окончательно отрегулировать смесь холостого хода.

Перед запуском двигателя с помощью небольшой отвертки проверьте положение каждого винта смеси холостого хода. Медленно поверните каждый винт смеси холостого хода по часовой стрелке (дюймы) и подсчитайте количество оборотов, пока он не встанет на место.Как правило, это от 1 до 2 оборотов от полного положения. Устанавливая эти винты, делайте это осторожно, чтобы не повредить посадочные места в дозирующем блоке. Сделайте это для обоих (или всех четырех) винтов смеси холостого хода и установите их в одинаковое положение. Важно, чтобы все винты смеси холостого хода были отрегулированы одинаково, чтобы выходной сигнал контура холостого хода карбюратора был сбалансирован на обоих выходах смеси холостого хода. От 1 до 1 1/2 — типичное место для начала.

Когда двигатель работает на холостом ходу в режиме «Парковка» с включенным аварийным тормозом, первым делом необходимо установить желаемые обороты холостого хода.Выберем для этого приложения 850 об / мин. Бордюрный холостой ход устанавливается с помощью регулировочного винта холостого хода на первичном рычаге дроссельной заслонки на стороне водителя карбюратора.

Начните с регулировки винта смеси холостого хода со стороны водителя (по часовой стрелке) примерно на 1/8 оборота, контролируя вакуумметр. Если разрежение двигателя и / или частота вращения двигателя увеличиваются, отрегулируйте винт смеси холостого хода на стороне пассажира на такое же значение и следите за показаниями разрежения. Повторите этот процесс и оцените результат.Если после регулировки первого винта холостого хода вакуум в двигателе падает, вернитесь к базовой настройке и поверните винт смеси наружу примерно на 1/8 оборота.

Эта первая последовательность регулировки заключается в установке винтов смеси холостого хода с обеих сторон карбюратора для достижения максимально возможного значения вакуума холостого хода. Если после первоначальной регулировки частота вращения холостого хода превышает желаемую, поверните винт частоты вращения холостого хода против часовой стрелки, чтобы вернуть скорость к исходной частоте вращения двигателя. Это, вероятно, снизит показания вакуума в режиме холостого хода, что является нормальным явлением.

Если первоначальная регулировка винтов смеси холостого хода привела к более высокому показанию вакуума, сделайте еще одно небольшое движение винта смеси холостого хода не более чем на 1/8 оборота. Проделайте это с обеих сторон карбюратора и оцените результат. Если вакуум падает, вернитесь к максимальному значению и посмотрите, увеличиваются ли показания вакуума. Это означает, что вы близки к окончательной настройке. Продолжайте вносить очень небольшие изменения в винты смеси холостого хода с обеих сторон.

Винт холостого хода (стрелка 1) находится на первичном рычаге.Винты регулировки дозатора холостого хода (стрелка 2) расположены на основном дозирующем блоке на большинстве карбюраторов Holley. Типичное начальное положение для этих винтов смеси холостого хода составляет от 1 до 1 ½ оборота от полной посадки.

Мы обнаружили, что незаметная корректировка с очень маленькими шагами к окончательной корректировке полезна. Эти регулировки не будут превышать буквально ширину прорези регулировочного винта. Это очень небольшие изменения, но они влияют на качество холостого хода.

Перемещение назад и вперед, регулируя оба винта смеси холостого хода одинаково для каждого изменения, в конечном итоге создаст самый высокий уровень вакуума холостого хода. Это должно быть достигнуто с помощью винтов смеси холостого хода, отрегулированных с акцентом на настройки обедненной смеси. Если выкручивание винтов смеси холостого хода (более богатое) не улучшает разрежение холостого хода или частоту вращения двигателя, то предпочтительным выбором всегда является установка более бедной смеси.

На этом этапе попросите друга сесть за руль и переведите трансмиссию в режим Drive, твердо поставив ногу на тормоза. Следите за показаниями вакуумметра и убедитесь, что холостой ход стабильный. Установка двигателя на передачу приведет к несколько более низкому показанию вакуумметра. Это нормально, потому что на двигатель была приложена нагрузка.

Верните трансмиссию в положение «Парковка» и дайте холостым оборотам стабилизироваться. Теперь двигатель должен работать на холостом ходу с желаемой частотой вращения холостого хода с максимальным разрежением в коллекторе. Обычно на этом большинство рекомендаций по регулировке заканчиваются. Но для идеальной настройки смеси холостого хода полезна немного более бедная смесь холостого хода — примерно равная ширине паза винта смеси холостого хода.

Это делает смесь холостого хода немного обедненной, что снижает количество излишков углеводородов (несгоревшего бензина) в выхлопе. Это немного настроит ваш двигатель на холостой ход. Теперь необходимо перепроверить качество холостого хода двигателя на передаче. Если холостой ход неприемлем, верните винты смеси холостого хода на максимальное значение вакуума, но в большинстве случаев эта небольшая обедненная смесь по-прежнему будет поддерживать качественные характеристики холостого хода.

Некоторые двигатели с высокими рабочими характеристиками, особенно с уровнем вакуума на холостом ходу 10 “рт. Ст. Или ниже, могут не позволить двигателю работать на холостом ходу на передаче и могут потребовать более богатую смесь.Это особенно актуально, если двигатель соединен с несколько тугим гидротрансформатором. Более богатая смесь холостого хода может потребоваться для того, чтобы двигатель работал на холостом ходу против герметичного преобразователя. Конечно, это не идеальная ситуация. Идеальное решение — соединить этот двигатель с более слабым гидротрансформатором, чтобы снизить нагрузку.

Еще одна возможная ситуация на обедненном холостом ходу — это небольшие колебания при неработающем режиме. В некоторых случаях это не может быть исправлено с помощью увеличенного числа оборотов ускорительного насоса. Одно из решений могло бы состоять в том, чтобы попробовать немного более богатую смесь холостого хода.Это прискорбная, но довольно распространенная ситуация, когда у уличных двигателей с долговечными распределительными валами со значительным перекрытием возникают колебания на холостом ходу, и часто единственный способ исправить это — использовать более богатую смесь на холостом ходу.

Стоит повторить, что идеальная настройка смеси холостого хода может быть достигнута путем медленной и сознательной работы в поисках максимального значения вакуума в коллекторе с очень небольшими изменениями винтов смеси холостого хода и оценки изменения. Мы выполнили несколько из этих процессов с использованием сложного анализатора выхлопных газов на 5 газов, чтобы получить мгновенные результаты, и добились ощутимо более чистого качества холостого хода с пониженным уровнем углеводородов благодаря очень незначительным изменениям в винтах смеси холостого хода.

Установка правильной смеси холостого хода не даст больше лошадиных сил и может не привести к вашему порогу команду телевизионных новостей, чтобы показать миру, насколько вы компетентны в обращении с отверткой. Этот процесс будет производить качественную настройку смеси холостого хода, которая позволит вашему двигателю работать гладко, чисто и правильно. Вы можете сохранить костюм Супермена для дальнейших технических приключений.

Большинство карбюраторов Street Holley размещают вакуумный порт коллектора в этом месте (стрелка) на монтажном основании карбюратора.Снимите заглушку и прикрепите сюда вакуумметр.

После снятия винта смеси холостого хода коническая часть регулирует объем топлива, попадающего в двигатель. Поворот этого регулировочного винта по часовой стрелке (дюйм) уменьшает количество топлива. При повороте винта против часовой стрелки (наружу) количество топлива, подаваемого в двигатель, увеличивается.

Здесь мы сняли первичный дозирующий блок с карбюратора, чтобы показать цепь холостого хода. Область винта смеси холостого хода (A) забирает топливо из ограничителя подачи холостого хода, расположенного на этом дозирующем блоке у стрелки B.

Многие карбюраторы Holley оснащены так называемой системой управления смесью холостого хода с четырьмя отверстиями или четырьмя отверстиями. Эти карбюраторы используют еще два винта смеси холостого хода на вторичной стороне карбюратора. Процедура регулировки точно такая же, за исключением того, что регулируются все четыре винта смеси холостого хода вместо двух.

На карбюраторах с ручным или электрическим дросселем убедитесь, что дроссельная заслонка находится в полностью выключенном положении. Убедитесь, что винт быстрого холостого хода не касается кулачка быстрого холостого хода, чтобы увеличить скорость холостого хода.

Настройка холостого хода карбюратора

Настройка холостого хода карбюратора

Обработка заказов может занять больше времени, чем обычно, из-за проблем у производителей с получением и доставкой запчастей. Если вам нужно узнать, есть ли деталь в наличии, позвоните по телефону перед размещением заказа. Мы делаем все, что в наших силах, чтобы заказы были отправлены в кратчайшие сроки.

Боковая панель

Карбюратор типа Edelbrock / AFB изображен, но регулировки на Holley очень похожи

Начните с установки базового винта холостого хода.

Заслонка должна быть полностью открыта, а механизм быстрого холостого хода полностью отключен

Ниже показан вид снизу карбюратора с правильно отрегулированным базовым винтом холостого хода —

Если вы выполняете эту регулировку на автомобиле, вы должны увидеть примерно 1/8 дюйма прорези передачи холостого хода над пластинами дроссельной заслонки. Если вы этого не сделаете, открутите винт холостого хода до тех пор, пока вы это не сделаете. регулировочный винт отрегулирован так, что вы не можете видеть щели передачи холостого хода, вы не сможете правильно установить холостой ход на карбюраторе, потому что автомобиль фактически будет убегать от главной цепи.Это очень частая причина проблем с холостым ходом.

Винты холостого хода изображены ниже на карбюраторе Edelbrock

.

После установки винта холостого хода вы можете установить винты смеси. Для начала слегка затяните оба винта, а затем равномерно выверните их на 2–3 оборота. Подключите вакуумметр к источнику полного вакуума на впускном коллекторе, запустите двигатель и отрегулируйте оба винта по одному на равное количество оборотов, пока не получите максимальное значение вакуума на манометре.

Теперь ваш холостой ход должен быть правильно настроен. Возможно, вам придется немного подправить регулировку главного винта холостого хода в соответствии с вашими предпочтениями.

Нормальные обороты на горячем холостом ходу 900-1250 об / мин

Нам нужен не только ваш бизнес сегодня.

Мы хотим ЗАРАБАТЫВАТЬ ваш бизнес на ЖИЗНЬ!

США
Собственные, эксплуатируемые и занятые

Мы специализируемся на:

• GM LS Conversions
• Комбинированные комплекты двигателя и трансмиссии
• Уникальные готовые к работе двигатели

Есть вопрос?

, чтобы отправить электронное письмо нашим специалистам по продажам и техническим специалистам

FAQ
Ознакомьтесь с популярными вопросами

---

Закрывать

Правильная установка смеси на холостом ходу

1/13

2/13

3/13

4/13

5/13

6/13

13. 07

13.08

9/13

10/13

13/11

12/13

13/13

«Эй, как это может быть сложно? Просто поверните винт и готово, верно?»

О настройке смеси на холостом ходу можно узнать гораздо больше, чем просто повернуть пару винтов и захлопнуть капот. Вы можете быть удивлены, насколько лучше ваш уличный двигатель будет работать с правильно отрегулированной смесью холостого хода. Контур холостого хода является важным компонентом общей работы уличного двигателя, и правильная регулировка смеси холостого хода имеет большое значение для улучшения реакции дроссельной заслонки, расхода топлива и выбросов.

Теперь, когда мы убедили вас в важности настройки смеси холостого хода, найдите время, чтобы прочитать врезку («Circuit City»), чтобы вы лучше понимали, как работает схема холостого хода.Прежде чем мы начнем, лучше всего провести фактическую настройку снаружи, потому что двигатель будет работать на холостом ходу в течение длительного периода времени. Никогда не работайте с работающим двигателем в закрытом гараже, если выхлоп не выведен наружу с помощью выхлопных шлангов. Вам также понадобится пара маленьких прямых отверток; низкооборотный тахометр; и вакуумметр. Убедитесь, что коробка передач находится в положении «Парковка», если она автоматическая, или нейтральная, если она механическая. Заблокируйте одну шину или поставьте стояночный тормоз, чтобы машина не катилась.

Для начала убедитесь, что двигатель прогрет до рабочей температуры и заслонка полностью отключена. Холодному двигателю требуется больше топлива, чем полностью прогретому, даже если воздушная заслонка выключена. Снимите воздухоочиститель и подсоедините тахометр к двигателю. Обычно один вывод подключается к отрицательной стороне катушки, а другой — к подходящему заземлению. Подключите вакуумметр, чтобы он считывал вакуум в коллекторе.

Помните, что работа рядом с двигателем очень опасна и может привести к обгрызанию пальцев, защемлению шнуров тахометра или индикатора времени и, как правило, вызвать хаос, если вы не будете осторожны.При настройке работающего двигателя всегда работайте медленно и вдумчиво. Спешка в больницу наложить швы лишает вас удовольствия от работы с автомобилями.

Перед тем, как запустить двигатель, медленно закрутите каждый винт смеси холостого хода до тех пор, пока он не достигнет нижнего предела, и посчитайте количество оборотов, которое он сделает. Сделайте это для каждого винта смеси холостого хода, а затем верните их в исходное положение. Если все винты холостого хода не отрегулированы одинаково, сделайте это сейчас. Не забывайте всегда регулировать оба винта на одинаковую величину.Это поможет сбалансировать смесь на холостом ходу и позволит двигателю работать максимально плавно. Если карбюратор является новым для двигателя, начните с 1 — оборота (против часовой стрелки) из полного входа.

Теперь запустите двигатель и установите частоту вращения холостого хода около 850 об / мин с помощью винта холостого хода. Если у вашего двигателя большой кулачок и он должен работать на холостом ходу на более высоких оборотах, это нормально. Обратите внимание на показания вакуумметра. Затем поверните один винт смеси холостого хода и отметьте изменение на вакуумметре. Если показание вакуума увеличивается — скажем, с 14 дюймов до 14 дюймов — переместитесь на другую сторону карбюратора и также поверните винт подачи смеси.Снова обратите внимание на показания вакуумметра; если указатель продолжает подниматься, отрегулируйте каждый винт смеси холостого хода другим поворотом. На большинстве карбюраторов поворот винта смеси (по часовой стрелке) обедняет смесь, а против часовой стрелки (наружу) обогащает смесь.

Первоначально, если двигатель спотыкается или вакуум падает при заворачивании смесительного винта, поверните оба винта примерно на один оборот и оцените результаты. Целью регулировки винтов смеси холостого хода является достижение максимально возможного вакуума холостого хода при заданных оборотах холостого хода.Если частота вращения холостого хода увеличивается после регулировки винтов смеси холостого хода (что вполне вероятно), обязательно установите скорость холостого хода обратно на базовую. Это важно, потому что более высокие обороты холостого хода увеличивают показания вакуума. Поддержание стандартных оборотов холостого хода облегчит оценку изменений винтов смеси холостого хода.

Наилучший способ точно отрегулировать смесь холостого хода — использовать машину для проверки выбросов для считывания уровней углеводородов (HC) и окиси углерода (CO). По мере того, как вы перемещаете винты смеси холостого хода, вы увидите некоторые очень резкие изменения в показаниях HC и CO.Идеальная настройка смеси холостого хода сводит к минимуму как HC, так и CO. Показания HC выражаются в частях на миллион (ppm), в то время как CO указывается в процентах. Один факт, который обычно упускается из виду, заключается в том, что CO можно приравнять к соотношению воздух / топливо. Например, 0,01 процента CO эквивалентно соотношению воздух / топливо 14,7: 1, а 0,38 процента эквивалентно соотношению воздух / топливо 13: 1.

Большинство карбюраторов с четырьмя цилиндрами используют два винта для установки смеси холостого хода. В некоторых последних карбюраторах Holley и всех Demon используются четыре точки регулировки смеси холостого хода.Процедура смешивания на холостом ходу точно такая же для этих карбюраторов, за исключением того, что теперь вы балансируете четыре точки регулировки вместо двух. Опять же, важным ключом к созданию идеальной смеси холостого хода является точный баланс всех четырех этих регулировок смеси.

Эта процедура также работает для двигателей с неровными распредвалами. Одна из потенциальных ловушек заключается в том, что большие кулачки часто простаивают при уровне вакуума ниже 8 дюймов. Эти двигатели также требуют больших отверстий дроссельной заслонки, чтобы пропускать воздух для двигателя на холостом ходу.Это обнаруживает незанятый слот передачи, который может вызвать проблемы со спотыканием в нерабочем состоянии. Единственный способ обнаружить эту проблему — снять карбюратор и посмотреть, закрывают ли лопасти дроссельной заслонки более 0,040 дюйма щели передачи холостого хода (вы можете использовать щуп для зазора свечи зажигания, чтобы измерить это). Если слишком большая часть паза открыта, лучшим решением будет просверлить отверстие 1/16 дюйма на передней кромке дроссельной заслонки и, при необходимости, увеличить размер с шагом 1/32 дюйма. Это позволит большему количеству воздуха проходить через дроссельные заслонки, что позволит слегка закрыть дроссельную заслонку, так что прорезь для переноса будет едва открыта для дроссельной заслонки. Будьте осторожны, чтобы не просверлить эти отверстия слишком большими, иначе необходимо будет полностью закрыть дроссельные заслонки для обеспечения надлежащей скорости холостого хода. К сожалению, это также может создать плоское пятно в нерабочем состоянии.

Точная настройка карбюратора таким образом улучшит работу с неполным дросселем и устранит раздражающее спотыкание на холостом ходу. Как видите, для правильной настройки смеси на холостом ходу нужно гораздо больше, чем просто повернуть пару винтов. Потратив немного больше времени на правильную настройку смеси холостого хода, вы получите превосходные характеристики при частичном открытии дроссельной заслонки.Такой простой шаг может существенно повлиять на то, насколько весело вы будете за рулем.

Проблемы с холостым ходом карбюратора: сначала проверьте смесь

Вы заметили, что карбюраторные двигатели по-разному ведут себя при разных температурах? У нас есть, и это довольно хороший аргумент в пользу простоты впрыска топлива.

Но если вы застряли в возрасте карбюратора, настройка смеси холостого хода (возможно, часто) для предполагаемого рабочего климата может быть неизбежным злом для ее правильного поддержания.Если вы не являетесь специалистом по обслуживанию и ремонту, регулировка карбюраторов не может быть утвержденной задачей, выполняемой владельцем. Но вы можете помочь своим технологиям сделать все по своему вкусу, зная основы. Вот букварь.

По книге, по тахометру

Признайтесь, с фундаментальной точки зрения карбюратор на вашей Cessna почти не отличается от того, который у вас, возможно, был на вашем малоблочном двигателе Chevy. Уход за ним — это знакомая неприятность, связанная с застреванием поплавковых чаш, поиском утечек топлива и профилактическим ремонтом.

По крайней мере, если вы хотите, чтобы ваш двигатель хорошо работал на холостом ходу и на холостом ходу, регулярно проводите регулировку. Лайкоминг даже предлагает менять режим холостого хода на сезонной основе, если вы живете в районе с большими перепадами высоты над уровнем моря. Но мы говорим, только если есть проблема. Что касается привередливых углеводов, мы давно придерживаемся теории «если что-то не сломалось, не исправляй это». И мы не стали бы пытаться регулировать без актуального руководства по обслуживанию, а также сервисных данных для любых модификаций, внесенных в топливную систему.

Если вы все еще используете аналоговый тахометр, не заходите дальше, не зная, когда он был откалиброван в последний раз. Если есть сомнения, отправьте его в магазин инструментов для лабораторной калибровки.

Что касается симптомов, указывающих на то, что пришло время для регулировки смеси на холостом ходу, вы можете наблюдать, как двигатель работает на богатой смеси летом и на обедненной смеси зимой.

Некоторые двигатели подвержены большему воздействию, чем другие, из-за расположения карбюратора, впускного трубопровода, перегородок и так далее. В теплую погоду подсказкой является, во-первых, заметный прирост оборотов при переводе регулятора смеси в положение отсечки холостого хода — может быть, на 100 об / мин или больше. Когда холодно, может быть и обратное. Вы также можете обнаружить, что свечи зажигания легко загрязняются даже при использовании обедненной смеси для руления.

Потяните назад

Не настраивайте ничего, если вы не уверены в исправности синхронизации магнето, состоянии свечей зажигания и, разумеется, самого карбюратора, хотя попытка регулировки является первым шагом. Отправляйтесь в зону разбега (или летите первым), чтобы прогреть двигатель. С выключенным подогревом карбюратора и установленным чистым воздушным фильтром разверните самолет под углом 90 градусов к ветру и отрегулируйте дроссель, чтобы установить минимальные обороты.Обычно это около 650 об / мин. Зафиксируйте фрикционный фиксатор дроссельной заслонки, чтобы он не соскользнул. Переместите регулятор смеси в сторону отключения холостого хода и следите за тахометром.

Когда вы подойдете к последнему или двум дюйму хода смеси, вы должны заметить повышение частоты вращения двигателя на 25-50 об / мин, прежде чем двигатель откажется от пропуска зажигания на обедненной смеси. Держите его включенным и записывайте фактический рост оборотов, каким бы он ни был. Если ваша обедненная смесь увеличилась более чем на 50 оборотов в минуту, ваш карбюратор (или впрыск топлива — применяется тот же тест) установлен слишком богатым и требует компенсации в направлении обеднения.

И наоборот, если вы заметили незначительное повышение оборотов или его отсутствие, значит, ваша смесь холостого хода слишком бедная. Регулировка смеси холостого хода на карбюраторе Marvel-Schebler осуществляется в виде большого винта с накаткой (или маленькой ручки с прорезью) на литой дроссельной заслонке высоко над карбюратором. Например, на карбюраторах серии MA-3 и MA-4 найдите сливную пробку стакана, затем проведите пальцем (или глазами) прямо вверх по стороне карбюратора, пока не дойдете до ручки с прорезью, на которой стрелки указывают на «R». »(Богатый) и« L »(постный). Это регулировка смеси холостого хода.Поверните этот винт в нужном направлении, затем повторите описанную выше процедуру разгрузки.

Конечно, изменение смеси холостого хода влияет и на холостой ход. Если ваш двигатель был настроен на слишком богатую мощность (например, рост на 150 об / мин при выключении), и вы исправили это, повернув винт смеси холостого хода по мере необходимости, чтобы получить желаемое повышение на 50 об / мин, ваш двигатель теперь, вероятно, будет работать на холостом ходу примерно на 100 об / мин быстрее, чем раньше. . Соответственно, вам нужно отрегулировать скорость холостого хода, чтобы вернуть ее в диапазон 650-750 об / мин.Любые изменения требуют надзора со стороны A&P.

На карбюраторе Marvel-Schebler, как и на автомобильном карбюраторе, регулировка холостого хода осуществляется с помощью установочного винта на ограничителе низких оборотов на рычаге дроссельной заслонки на карбюраторе. При необходимости отрегулируйте обороты холостого хода до 650-750. Повторите проверку обедненной смеси холостого хода. Вы хотите не более чем на 50 оборотов в минуту на выносе.

Очевидно, что может потребоваться несколько итераций базовой процедуры для правильной настройки карбюратора как для смеси холостого хода, так и для холостого хода, поскольку одно влияет на другое. Однако старайтесь не оставлять двигатель на холостом ходу на земле так долго, чтобы CHT доходил до показаний в полете.

И имейте в виду, что при длительной работе на земле на полностью обогащенной смеси и низких оборотах, загрязнение свечей зажигания поощряется, даже при идеально отрегулированной смеси холостого хода. Это потому, что в диапазоне 700 об / мин свечи работают слишком холодно, чтобы их можно было полностью сжечь. Это действительно помогает иметь даже самый простой графический движок монитора для обслуживания и нормальной работы.

После того, как вы его настроите, записывайте рост оборотов при каждом отключении.Это может помочь вам определить насыщение поплавка и внутреннюю утечку. И пока вы это делаете, записывайте дату и температуру наружного воздуха. Через некоторое время календарь скажет вам, что пора сделать все это снова.

Советы по настройке

СОВЕТЫ ПО НАСТРОЙКЕ КАРБЮРАТОРА

Распечатать или сохранить советы по настройке

Поздравляем с покупкой нового карбюратора AED. Ваш карбюратор AED собран вручную, прошел тестовый запуск и дважды проверил работоспособность прямо из коробки.Обычно требуется регулировка только на холостом ходу, однако это краткое справочное руководство предназначено для объяснения правильного метода настройки вашего нового карбюратора AED. Он будет охватывать все основные регулировки, с которыми вы можете столкнуться в пошаговом руководстве, чтобы гарантировать, что и ваш автомобиль, и ваш новый карбюратор AED будут работать с максимальной отдачей.

СПРАВОЧНАЯ СХЕМА НАИМЕНОВАНИЙ И РАСПОЛОЖЕНИЯ ДЕТАЛЕЙ

Первоначальная настройка карбюратора

• Обязательно используйте новую прокладку карбюратора к коллектору
• Убедитесь, что все линии подачи топлива надежны и не имеют утечек
• Убедитесь, что вы используете свежее топливо без мусора.
• Давление топлива должно быть установлено от 6 до 7 фунтов на кв. Дюйм.Макс (газовые модели)

Запустите двигатель и проверьте регулировку уровня поплавка — Уровень должен составлять ½ — ¾ высоты в смотровом окошке. Уровень может быть отрегулирован с помощью гайки и lockscrew на вершине каждой чаши.

Если вы хотите, чтобы поднять уровень , осторожно ослабьте гайку примерно на ½ оборота и снова затяните стопорный винт. Еще раз проверьте уровень и повторите при необходимости. Если вы хотите, чтобы опустил уровень, вам нужно будет немного ослабить гайку, чтобы ослабить стопорный винт, затем затяните гайку на ½ оборота и снова затяните стопорный винт и повторите при необходимости.Убедитесь, что вы удерживаете стопорный винт неподвижно, когда затягиваете гайку, чтобы высота поплавка изменилась соответствующим образом.

Проверить обороты холостого хода двигателя. Если вы хотите поднять холостые обороты, просто затяните основной винт холостого хода. Чтобы снизить холостой ход, ослабьте винт холостого хода.

Винты смеси холостого хода будут следующей проверкой. Эти 4 винта регулируют количество топлива, подаваемого в двигатель на холостом ходу. Самый простой способ запомнить, как они работают, — это представить их как водопроводный кран на стене вашего дома.Чем больше вы ослабите ручку, тем быстрее будет выходить вода. С другой стороны, чем сильнее затягивается ручка, тем отключается вода. Эти смесительные шнеки работают точно так же. Самое главное — быть уверенным, что какие бы изменения вы ни вносили в угол карбюратора 1 , остальные 3 должны будут последовать их примеру. Это обеспечит равномерное распределение и поможет устранить проблемы с управляемостью.

• К richen холостой ход, ослабьте все 4 винта одинаково примерно на ¼ — ½ оборота каждый.Еще раз проверьте качество холостого хода и повторите при необходимости.
• Если вначале холостой ход слишком богат, вам нужно будет наклонить холостой ход, затянув 4 винта одинаково примерно на ¼ — ½ оборота каждый. Еще раз проверьте качество холостого хода и повторите при необходимости.
• БУДЬТЕ ОСТОРОЖНЫ, ЧТОБЫ НЕ ЗАТЯНИТЬ ВИНТЫ СМЕСИ ХОЛОСТОГО ХОДА, ЭТО МОЖЕТ ПОВРЕДИТЬ НАКОНЕЧНИК ИГЛЫ.
• Совершенно нормально, что обороты холостого хода меняются при изменении регулировки винта смеси холостого хода. Если частота вращения холостого хода сильно отличается от желаемой частоты вращения холостого хода при регулировке, отрегулируйте винт холостого хода по мере необходимости после установки всех 4 винтов одинаково.

Форсунки ускорительного насоса или «сквиртеры» имеют размер в соответствии с размером карбюратора. Различные комбинации впуска и головки цилиндров могут потребовать большего или меньшего количества выстрела насоса. Если кажется, что двигатель спотыкается на холостом ходу, изменение размера самого сквиртера может решить эту проблему. Первое, что нужно сделать, это определить, спотыкается ли это бедный или богатый .

• Если кажется, что двигатель делает глубокий вдох, а затем быстро разгоняется (почти как зажигание отключается на долю секунды), это, как правило, спотыкание бедная . Проверьте размер сквиртера на первичной стороне и установите следующий по величине размер. Если кажется, что это помогает, но не устраняет полностью, попробуйте увеличить размер вторичного сквиртера.
• Если кажется, что двигатель «трясется» или ему лень разгоняться, а затем убирается по мере увеличения оборотов, это обычно богатый спотыкание. Проверьте размер сквиртера на первичной стороне и установите следующий наименьший размер. Если кажется, что это помогает, но не устраняет полностью, попробуйте уменьшить размер вторичного сквиртера.

Если эти первые несколько начальных настроек не помогли решить какие-либо проблемы, которые могут у вас возникнуть, позвоните или напишите нам по электронной почте здесь, в магазине, и один из наших специалистов будет рад помочь вам с любыми дальнейшими настройками. Еще раз благодарим вас за покупку нашей продукции, и мы будем рады помочь вам сделать ваш проект как можно лучше!

ДЛЯ ДОПОЛНИТЕЛЬНОЙ ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ С ПРОДУКТАМИ AED
Джефф: (804) 271-9107 доб 17
Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Карбюратор для пилы

Регулировка карбюратора на Pro Пилы

Все пилы иногда нуждаются в регулировке карбюратора. Пила с правильным отрегулированный карбюратор будет производить максимум мощность, минимальное дымообразование, плавная работа и холостой ход, и предоставить безотказное обслуживание. А слишком богатая пила вызовет чрезмерный дым и недостаточная мощность. Слишком наклонная пила также имеют недостаточную мощность, но это условие может быстро вызвать повреждение двигателя.Следующая информация описывает процесс регулировки карбюратора на профессиональной пиле.

Мост Профессиональные пилы имеют Три регулировочных винта карбюратора:

1. Скорость холостого хода / останов дроссельной заслонки — Это регулировка, которая контролирует, насколько дроссельная заслонка (бабочка) остается открытой при отпускании курка дроссельной заслонки. Если это слишком низкая регулировка, двигатель заглохнет, когда дроссельная заслонка триггер отпущен. Если эта корректировка установлен слишком высоко, высокие обороты холостого хода вызовут центробежную муфту зацепиться, и цепь будет работать.Это опасное состояние.
2. Регулировка топлива на низкой скорости — Это регулировка, которая регулирует долю топлива в воздушно-топливной смеси на холостом ходу. Регулировка, которая слишком богатый приведет к тому, что двигатель нагружается и умирает на холостом ходу. А слишком бедная смесь вызовет голод в двигателе и заставит его разгоняться или всплеск. Регулировка очень бедной смеси также приведет к остановке двигателя.
3. Регулировка подачи топлива на высокой скорости — Это регулировка, которая контролирует долю топлива в воздушно-топливная смесь на скорости резания.Это было бы не точно сказать, что это самая важная настройка, потому что все эти регулировки должны быть точными, чтобы пила работала наилучшим образом, но это — регулировка, определяющая, как пила движется по пропилу. An слишком богатая регулировка не позволит пиле достичь числа оборотов в минуту. уровень, необходимый для создания максимальной мощности. Реакция дроссельной заслонки также может быть вялый, двигатель будет дымить и работать плохо. А слишком бедная смесь позволит двигателю достичь уровня оборотов где вероятен выход из строя подшипника и заклинивание цилиндра.Это также будет недостаточная мощность при резке и склонность к сильному нагреву.

Богатые рабочие условия

Регулировка карбюратора излишне богатой — это когда доля топлива в топливовоздушной смеси слишком высока. Когда это происходит, топливо плохо горит. То, что горит, не выделяет много тепла, поэтому рабочий ход слабый. Частично сгоревшая смесь выбрасывается в глушитель и выходит из пилы в виде дыма. Избыточное состояние также вызывает накопление углерода.

Бережливые рабочие условия

Регулировка бедного карбюратора — это когда доля топлива в горючей воздушно-топливной смеси настолько мала, что не хватает топлива для сгорания.Это также приводит к слабому рабочему ходу и недостаточной мощности пилы. В дополнение к низкой мощности, обедненная смесь вызывает повышение температуры цилиндра, что может привести к заклиниванию. Состояние обедненной смеси также допускает чрезмерную частоту вращения, что приводит к выходу из строя подшипников шатуна.

При регулировке карбюратора на профессиональной пиле лучше всего использовать цифровой тахометр. Эти тахометры просты в использовании и не требуют никаких проводов. Когда тахометр находится рядом со свечой зажигания, он улавливает электрический сигнал, когда свеча зажигается.На двухтактном двигателе это происходит при каждом обороте двигателя, поэтому тахометр просто считает импульсы и отображает результаты.

Карбюратор Корректирование Процедура

1. Перед тем, как запустить пилу, найдите небольшой плоский отвертка. В отвертка должна быть достаточно маленькой, чтобы ее можно было регулировать дыра. Убедитесь, что в отверстиях нет мусора, а на концах регулировочные винты видны. На некоторых пилах эти области могут быть заполнены сколы, затрудняющие или невозможность регулировки.

   Вам также понадобится тахометр. Это сложно (даже для обученный ухо), чтобы отрегулировать сегодняшние пилы настолько точно, насколько это необходимо без тач. Мы настроили тысячи пил и используем тахометр. религиозно.

2. Начните с проверки воздушного фильтра пилы. Убери это если необходимо. Регулировка карбюратора с воздушным фильтром частично забит — это как регулировка карбюратора с дроссельной заслонкой частично на. Если вы отрегулируете пилу с загрязненным воздушным фильтром, пила будет работать слишком бедной при очистке фильтра.
3. Проверить уровень топлива. В бак должен быть заполнен более чем наполовину. Если карбюратор регулируется, когда топливный бак почти пуст, карбюратор может быть настроен слишком богатым, когда топливный бак заполнен.
4. Запустите двигатель и прогрейте это вверх. Регулировки карбюратора на холодном двигателе будут слишком богатыми при достижении нормальной рабочей температуры.

5. Начните с установки холостого хода скорость. Попробуйте установить скорость около 2700 об / мин. Если у вас нет тахометр, попробуйте установить скорость так, чтобы пила работала на холостом ходу с цепью остановился.Никогда не устанавливайте холостой ход, чтобы цепь работала, когда дроссельная заслонка вышел. Если пила не простаивает, переходите к следующему шагу.
6. Установить низкую скорость топливо корректирование. Медленно заворачивайте винт, пока двигатель не начнет работать с помпажами или не загорится голодом. по топливу (обедненный). Запомните положение отвертки. слот. Теперь медленно выверните регулировочный винт, и двигатель должен запуститься. лучше. Продолжайте поворачивать винт, пока двигатель не начнет загружаться. (богатые). Делать отметьте положение гнезда для отвертки и сравните его с положение регулировки наклона.Теперь медленно закрутите винт, чтобы положение, в котором он простаивает лучше всего. Это должно быть примерно посередине между богатые и худые позиции.

   Щелкните ссылку ниже и а Аудиоклип в формате WAV будет загружен в ваш браузер. Вы услышите на холостом ходу пила. Медленно наклоняем регулятор низких оборотов, пока холостой ход не поднимется. а затем начинает умирать. Потом мы разбогатели, и двигатель начинает ворвань, обороты падают, и двигатель почти глохнет. Оптимальный настройка находится между этими двумя крайностями.

   Это примерно.25 секунд долго, но требуется время для загрузки. Те из вас, у кого медленные системы или соединения могут не захотеть ждать! Нажмите здесь, чтобы увидеть пилу Звук регулировки холостого хода WAV

7. Перейти вернуться к шагу (4) и сбросить обороты холостого хода. Скорее всего, настройка оборотов изменилась. так как вы оптимизировали регулировку топливной смеси.

8. Набор высокоскоростное топливо корректирование. Удерживая спусковой крючок широко открытым, проверьте обороты с помощью тахометр. В приведенном ниже списке указаны максимальные настройки оборотов в минуту для популярные профессиональные пилы с шиной и цепью без нагрузки:

   • STIHL 044, MS440, 046, MS460 — 13 500 об / мин
   • STIHL 066, MS660 — 13000 об / мин
   • STIHL 084, 088, MS880 — 11500 об / мин

   • HUSQVARNA 272, 372 — 13 500 Обороты
   • HUSQVARNA 288, 385, 390, 394, 395 — 13 000 Обороты
   • HUSQVARNA 3120 — 11 500 Обороты
   ПРИМЕЧАНИЕ: Если у вас нет тахометр, установите уровень оборотов так, чтобы пила «четыре цикла» или «рыдания» при широко открытой дроссельной заслонке. Не пытайтесь установить максимальную скорость вращения уровни без тахометра. Слегка богатая регулировка приведет к снижают производительность, но уменьшают возможность повреждения пилы двигатель.
9. Нажмите по ссылке ниже и Аудиоклип в формате WAV будет загружен в ваш браузер. Что вы это услышите время — пила настраивается на полную скорость. После увеличения до максимума RPM и удерживая спусковой крючок, регулируем высокую скорость богатой, вызывая ее замедлить и жир. Затем мы регулируем его наклон, заставляя его чтобы звучать ровнее, но потом начинает голодать топливо.Когда мы поддерживаем это от худого к богатому снова звук становится немного грубее. Этот немного грубый звук (или 4-тактный звук, как его иногда называют) там, где вы хотите быть. Мы любим говорить «как можно ближе» к гладкости, но все еще немного в грубости.

   Это один больше, чем во-первых, и для загрузки требуется больше времени. Те из вас, у кого медленные системы или соединения могут не захотеть ждать! Нажмите здесь для регулировки полного вращения пилы Звук WAV

10. Перейти вернуться к шагу (4) и отлично настройте регулировку холостого хода и регулировку подачи топлива на низких оборотах. Движение одного регулировочного винта часто вызывает необходимость повторной регулировки двух других.
11. Ваш пила правильно отрегулирована и готов к работе.

Почему карбюратор должен Быть перестроенным

Если карбюратор установлен правильно, когда пила новая, почему он должен быть перенастроен? Немного люди задаются вопросом, почему их пила требует периодического тюнинга. Они не понимают, почему пилы нельзя наладить на заводе и остаться правильно отрегулирован на срок службы пилы. Причина в том, что есть многие операционные изменения пользователь вносит, не осознавая этого.Эти изменения включают работу на разных высотах, изменения в топливе, и множество другие факторы вызывают необходимость периодической регулировки карбюратора пилы.

Сегодня, сложная электроника может контролировать и измерять воздух / топливо потребности. Благодаря этой технологии пилы смогут «саморегулироваться». Этот технология хорошо развита для легковых и грузовых автомобилей.

No related posts.
