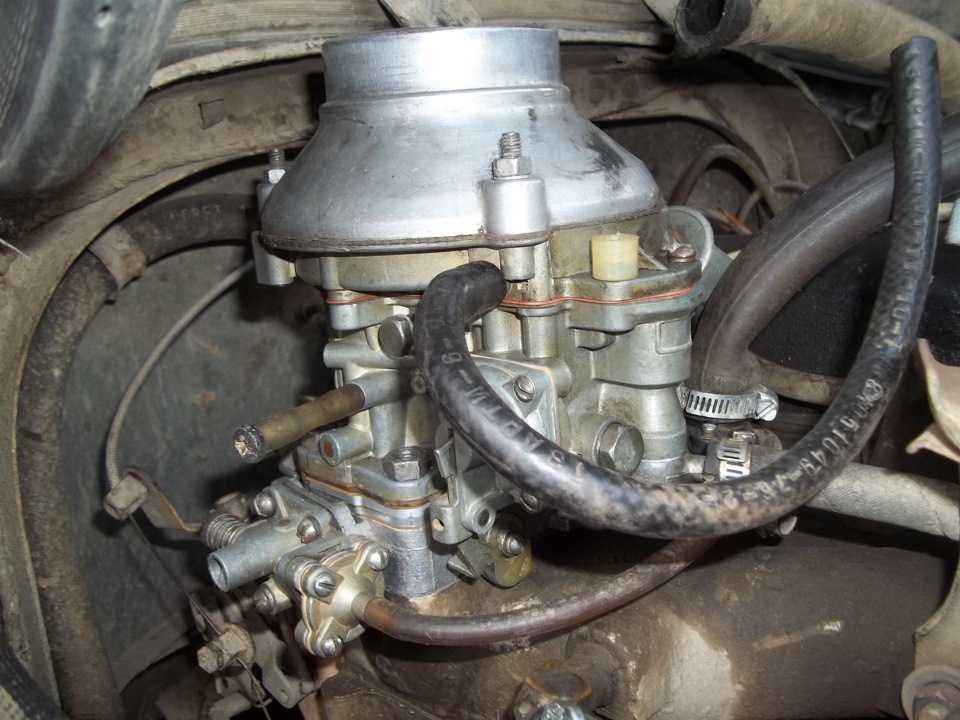

Хитрости регулировки карбюратор к 151 на УАЗе
Карбюраторы К-151д и К-151с считаются одними из самых надёжных устройств. При правильной эксплуатации они исправно работают длительное время и не требуют особого технического обслуживания. Однако для оптимальной работы, это устройство необходимо правильно отрегулировать. От данного процесса зависит работоспособность силового агрегата. Карбюратор К-151с регулировка позволяет улучшить эффективность, повысить мощность и увеличить КПД двигателя.
Устройство карбюратора К 151
Карбюратор К 151 «Пекар» работает по той же схеме, что и аналогичные карбюраторы. Неизменной всегда остается задача по приготовлению топливовоздушной смеси с последующей подачей в цилиндры двигателя.
Конструктивно карбюратор состоит из следующих элементов:
- Поплавковая камера;
- Дроссельная заслонка;
- Жиклеры;
- Диафрагма;
- Металлический корпус с крышкой;
- Регулировочные винты.
В случае неисправности, карбюратор начинает работать некорректно. Это означает, что УАЗ в нашем случае «Буханка» начинает потреблять слишком много топлива или развивает не полную мощность. Бывают случаи, что двигатель может совсем не завестись. Чтобы устранить эту проблему, карбюратор нужно снять, осмотреть и настроить.
Схема карбюратора К 151
Пояснение к схеме:
- крышка;
- клапан разбалансированности поплавковой камеры;
- поплавок;
- воздушный жиклер переходной системы;
- эмульсионный жиклер переходной системы;
- винт крепления распылителя эконостата вторичной секции;
- воздушный жиклер главной дозирующей системы вторичной секции;
- распылитель эконостата;
- эмульсионная трубка главной дозирующей системы вторичной секции;
- выпускной шариковый клапан ускорительного насоса;
- распылитель ускорительного насоса;
- воздушная заслонка;
- малый диффузор первичной секции;
- воздушный жиклер главной дозирующей системы первичной секции;
- эмульсионная трубка главной дозирующей системы первичной секции;
- блок воздушного жиклера с эмульсионной трубкой системы холостого хода;
- эмульсионный жиклер системы холостого хода;
- воздушный жиклер холостого хода;
- регулировочный винт перепуска топлива системы ускорительного насоса;
- вытеснитель;
- корпус поплавковой камеры;
- перепускной жиклер ускорительного насоса;
- выпускной шариковый клапан ускорительного насоса;
- пружина;
- диафрагма ускорительного насоса;
- крышка ускорительного насоса;
- рычаг привода ускорительного насоса;
- главный топливный жиклер первичной секции;
- трубка;
- диафрагмы экономайзера принудительного холостого хода;
- клапан экономайзера;
- ограничительный колпачок;
- винт регулировочный состава смеси;
- отверстие в корпусе ЭПХХ;
- корпус экономайзера принудительного холостого хода;
- отверстие выходное системы холостого хода;
- винт эксплуатационной регулировки холостого хода;
- прокладки;
- отверстия переходные системы холостого хода;
- дроссельная заслонка первичной секции;
- кулачок привода рычага ускорительного насоса;
- ролик рычага ускорительного насоса;
- обводной канал системы холостого хода;
- дроссельная заслонка вторичной секции;
- прокладки;
- корпус смесительных камер;
- трубка подвода разрежения к электромагнитному клапану;
- трубка к вакуум-корректору;
- главный топливный жиклер вторичной секции;
- штуцер вентиляции картерных газов;
- электронный блок управления;
- микровыключатель;
- фильтр;
- электромагнитный клапан;
- штуцер;
- топливный фильтр;
- топливо подающая труба;
- пробка;
- язычок регулировки хода топливного клапана;
- топливный клапан;
- язычок регулировки уровня топлива в поплавковой камере;
- электропривод клапана разбалансировки поплавковой камеры.
Существующие модификации
Как и говорилось выше, карбюратор К-151 имеет множество разновидностей. Самым маленьким топливным жиклёром оснащается карбюратор К151С. В остальном разницы между моделями практически нет, не считая наличия или отсутствия специального выхода для газов. Например, модель К151Д не оснащёна таким штуцером.
Разница также касается типа дросселей. Это может быть троссовый или тяговый вариант исполнения механизма. Некоторые модификации К-151 оснащаются двумя вариантами системы подсоса. Различают устройства с пластиково-гладким и металлическо-ступенчатым сектором.
Подробнее о разнице между модификациями смотрите в таблице.
Как снять карбюратор К 151 «Пекар» на УАЗе?
Для этого нужно зайти в салон автомобиля на водительское или пассажирское место спереди и открыть люк моторного отсека. Следующим этапом нужно снять воздушный фильтр. Для этого вначале откручиваются верхние гайки крепления, после чего, снимается сам фильтрующий элемент.
Будьте осторожны и не уроните гайки в диффузор!
Теперь выкрутите гайки крепления корпуса фильтра. Поднимите ее вверх, отсоедините тонкий шланг и отложите корпус в сторону. Теперь отсоедините все тяги, связанные с дроссельной заслонкой. Чтобы не сломать пластиковые элементы, рекомендуется воспользоваться плоской отверткой.
Выкрутите крепления всех шлангов, удерживающих агрегат, и снимите их. Останутся четыре гайки, которые удерживают карбюратор на коллекторе. Открутите их и снимите агрегат.
Остались вопросы по снятию? Смотрим это видео:
Тюнинг
Несложная доработка может оптимизировать его работу и заметно продлить срок службы. Для этого на холодном двигателе нужно выполнить следующие операции.
Из карбюратора выкручивается пробка топливного жиклёра.
Тонкой медной проволокой из гнезда достаётся сам жиклёр.
Снимается жиклёр с электромагнитного клапана.
Отверстие в жиклёре увеличивается на 0.05–0.1 мм в зависимости от модификации.
Доработанный жиклёр закручивается на клапан.
Снятое устройство возвращается на место.
Увеличение пропускной способности жиклёров улучшает динамику автомобиля
При этом нужно обязательно заменить резиновый уплотнитель клапана. Прокладка электромагнитного клапана — наиболее уязвимое место карбюраторов серии К-151.
Увеличение пропускной способности топливного жиклёра заметно улучшит динамику автомобиля.
Аналогичным образом можно доработать воздушный жиклёр.
Чистка карбюратора УАЗ
Перед настройкой, необходимо узел почистить. Для этого полностью разберите карбюратор: снимите верхнюю крышку и отделите дроссельную часть от диффузора.
Чистка производится при помощи специальных средств для очистки дроссельных заслонок или любой другой жидкости, предназначенной для этих целей. Также можно использовать бензин или керосин.
Чистка необходима 100%. Это избавит вас от проблем, связанных с загрязнением, и снимет необходимость делать это в ближайшее время. Поэтому выполнить ее нужно, чтобы выполнить профилактику неисправности.
Как регулировать уровень топлива в поплавковой камере
После сборки карбюратора нужно настроить уровень в поплавковой камере. Это то самое место, от которого зависит расход топлива автомобиля УАЗ «Буханка». Отрегулировать его можно своими руками в гараже. Для этого карбюратор устанавливается на штатное место, затягивается гайками, а верхняя крышка откручивается и просто прижимается рукой. Вставьте топливный шланг и подкачайте бензин при помощи ручного привода бензонасоса.
Уровень топлива в поплавковой камере
Теперь нужно поднять крышку и отложить в сторону, а при помощи линейки замерить уровень в камере. Он должен составлять 21 миллиметр. Если параметр отличается от номинального значения, то нужно выставить положение поплавка, при котором уровень всегда будет поддерживаться на заданном уровне, а игольчатый клапан будет в закрытом положении.
Чтобы это сделать, нужно:
- Отогнуть регулировочные тяги поплавка;
- Поставить крышку на место;
- Повторить проверку уровня.
Цикл выполняется до тех пор, пока уровень в поплавковой камере не будет соответствовать норме. Кстати, посмотреть подробно, как это сделать можно и на видео. После того, как уровень станет номинальным, необходимо карбюратор собрать. На него устанавливаются все навесные элементы, кроме воздушного фильтра и его корпуса. Он будет мешать при регулировке привода воздушной заслонки. Монтаж производится в обратной последовательности.
К151Д
Для «Газели» с 406-ым двигателем был предусмотрен свой карбюратор, и он несколько отличался от «Волговского», который шел с 402-ым мотором. Маркировка у карбюраторов тоже была разная, у «Волги» – модель К151С, у «Газели» – К151Д. Внешне устройства совершенно одинаковые, разница лишь в начинке. В модели К151Д носики насоса-ускорителя впрыскивают топливо сразу в обе камеры карбюратора, на К151С – только в первую камеру. Еще у карбюраторов разные сечения жиклеров.
У карбюраторных ЗМЗ 406 на «Газели» отмечается одна проблема – довольно большой расход топлива Газели, особенно, когда автомобиль груженый, и едет на скорости выше 60 км/час.
Проблема присутствует до сих пор, и каждый хозяин коммерческого автомобиля пытается решить ее по-своему.Как отрегулировать воздушную заслонку карбюратор К-151?
Чтобы завести УАЗик в холодное время, нужно использовать пусковое устройство, которое представляет собой ручной привод воздушной заслонки. Суть такая, что при холодном пуске, необходимо вытащить рукоятку на себя, тем самым закрыть заслонку, и заводить двигатель. По мере прогрева рукоятку нужно постепенно возвращать в исходное положение.
Теперь нужно отрегулировать такое положение троса, при котором заслонка будет полностью открываться, и закрываться без заеданий. Для этого, полностью вытащите рукоятку на карбюраторном автомобиле и закройте заслонку вручную. Зафиксируйте положение троса, как на видео, и затяните гайку. Попробуйте открыть и закрыть заслонку. Система должна работать точно без заеданий. После этого можно приступать к настройке холостого хода.
Расход топлива – по заводским нормам и реальный
По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л.
Но при контрольном замере не учитываются многие факторы:
- Загруженность авто;
- Погодные условия;
- Дорожная обстановка;
- Техническое состояние автомобиля.
В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.
Таблица сравнения расхода топлива в различных модификациях автомобиля Газель
Регулировка холостого хода карбюратора на УАЗе
К 151 «Пекар» не имеет винта качества, как его приемник ДААЗ 4178. Автомобиль не предусматривает установки тахометра, поэтому подключить его нужно будет самостоятельно на время выполнения работ. Теперь запустите мотор и прогрейте его до рабочей температуры.
Следующий порядок действий таков:
- Как на видео, при помощи винта количества и винта регулировки дроссельной заслонки, выставите нужные обороты холостого хода.
- Несмотря на отсутствие винта качества, система предусматривает обогащение и обеднение смеси путем регулировки количества подаваемого воздуха. Для этого установлен механизм регулировки положения дроссельной заслонки.
- После того, как обороты составят 800-900 об/мин, необходимо винт качества закручивать до того момента, когда двигатель начнет немного поддергивать. Такой режим является самым экономичным и оптимальным, с точки зрения сохранения мощности и убережет от неисправности, связанной с запуском.
Остались вопросы по регулировке холостого хода? Тогда посмотрите этот видео материл поможет их развеять!
Дополнительные возможности аналога
Настройка карбюратора ваз-2109 своими руками
Карбюратор к151с к тому же имеет:
- Новое устройство малого диффузора. На рынке массового производства характеризуется более стабильными показателями. Способствует высокому разрежению.
- Ускорительный насос. Его особенность — вывод распылителей в обе камеры.
- Механизм пускового привод а бесступенчатого типа. В режиме пуска и прогрева способствует более гибкому управлению двигателя. Аннулирует необходимость нажатия на педаль газа перед запуском холодного двигателя.
- Модернизованную регулировку дозирующих элементов. Отвечает за обеспечение наилучших ездовых качеств авто с условием выполнения норм по токсичности отработавших газов.
Способствует высокому разрежению.Обслуживание и регулировки карбюратора УАЗ-3151, -31512, -31514, -31519
В статье рассмотрим снятие фильтра карбюратора и его регулировки
Подготавливаем автомобиль к выполнению задания и снимаем корпус воздушного фильтра, как указано в статье «Замена фильтров топливной системы УАЗ-3151, -31512, -31514, -31519»
Ослабляем отверткой хомут
И снимаем топливный шланг с патрубка топливоподводящего штуцера
С помощью ключа на 22 откручиваем болт крепления штуцера
И снимаем его вместе со штуцером
Снимаем с болта штуцер, фильтр и уплотнительные шайбы
Промываем детали в растворителе, продуваем сжатым воздухом и устанавливаем детали в обратном порядке
Холостой ход регулируем, чтобы обеспечить устойчивую работу двигателя на холостом ходу с минимальным содержанием окиси углерода (СО) и углеводородов (СН) в отработавших газах.
Для регулировки холостого хода карбюратор имеет винт количества, который уменьшает или увеличивает количество топливовоздушной смеси, поступающей в двигатель
Также имеется винт качества, предназначенный для корректировки состава смеси
На заводе на винт качества напрессован пластмассовый ограничительный колпачок. Он не позволяет нарушить заводские регулировки
Если нет газоанализатора, винтом качества с ограничителем и винтом количества можно только подстроить обороты холостого хода, существенно не меняя при этом состав отработавших газов
Регулировку выполняем на двигателе, прогретом до рабочей температуры охлаждающей жидкости 80–90 °C, с отрегулированными зажиганием и зазорами в приводе клапанов, при полностью открытой воздушной заслонке.
Вращая винты, по автомобильному тестеру с функцией тахометра регулируем частоту вращения коленчатого вала на холостом ходу с включенным мощным потребителем электрического тока (фары в режиме дальнего света).
Если с ограничительным колпачком отрегулировать холостой ход не удается, отверткой ломаем колпачок и повторяем регулировку с использованием газоанализатора.
Эту работу рекомендуется выполнять на СТО
Регулировка уровня топлива
Подготавливаем автомобиль и устанавливаем его на горизонтальную площадку
Снимаем корпус воздушного фильтра, как описано в статье «Замена фильтров топливной системы УАЗ-3151, -31512, -31514, -31519»
Откручиваем ключом на 10 три гайки крепления переходника к карбюратору и снимаем переходник со шпилек карбюратора
Плоской отверткой откручиваем семь винтов крепления крышки к корпусу карбюратора
Чтобы не повредить прокладку переходника, снимаем ее с карбюратора
Приподнимаем крышку карбюратора
И выводим нижний конец тяги привода воздушной заслонки из отверстия накладного рычага кулачка управления пусковым устройством
Снимаем крышку и картонную прокладку
Ручным приводом топливного насоса накачиваем топливо в поплавковую камеру карбюратора
Штангенциркулем замеряем расстояние между верхней плоскостью корпуса поплавковой камеры и уровнем топлива
Оно должно быть в пределах 19-22 мм
Если это не так, снимаем поплавок и уровень топлива регулируем подгибанием язычка
Если регулировка не дает положительного результата, уровень выше — негерметичен игольчатый клапан, уровень, ниже — негерметичен поплавок, либо неисправен топливный насос.
Проверяем герметичность поплавка, погрузив его в горячую воду.
Если при этом будут выделяться пузырьки воздуха — заменяем поплавок.
Герметичность игольчатого клапана проверяем, установив поплавок на место. Потянув за поплавок вверх, закрываем клапан и подкачиваем топливо насосом.
Герметичный клапан не должен пропускать топливо. Неисправный клапан заменяем.
Устанавливаем крышку карбюратора
Регулировка пускового устройства
Снимаем карбюратор с двигателя, как описано в статье «Как снять и установить карбюратор автомобиля УАЗ-3151, -31512, -31514, -31519»
Приоткрываем дроссельную заслонку, отводим рычаг пускового устройства до упора влево и фиксируем в этом положении проволокой или шнуром
Круглым калибром (например, сверлом) проверяем зазор между кромкой дроссельной заслонки и стенкой смесительной камеры
Зазор должен быть в пределах 1,5-1,8 мм
Ключом на 8 ослабляем затяжку контргайки, отверткой вращая винт-упор, выставляем требуемый зазор
При повернутом до упора рычаге управления пусковым устройством и полностью закрытой воздушной заслонке набором щупов проверяем зазор между рычагами на оси воздушной заслонки.
Он должен быть в пределах 0,2-0,8 мм
В том случае если зазор не соответствует значениям, отверткой ослабляем винт крепления накладного рычага на кулачке пускового устройства
При большем зазоре перемещаем накладной рычаг вверх, а при отсутствии зазора перемещаем вниз (в пределах прорези под винт крепления)
На карбюраторах ранних выпусков указанный зазор регулируется изменением длины тяги привода воздушной заслонки. Для этого на тяге установлена резьбовая головка.
Утапливаем г-образный шток пускового устройства, сверлом проверяем зазор между нижней кромкой воздушной заслонки и стенкой диффузора
Он должен быть в пределах 6±1 мм
Для установки требуемого зазора ослабляем затяжку винта, стягивающего части двуплечего рычага
Изменяя взаимное положение половин рычага, выставляем требуемый зазор и затягиваем винт. Проверяем зазор и при необходимости повторяем регулировку.
