Технические характеристики и габариты НИВА 21213; 21214; 2131

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

            ВАЗ-21213 и его модификации – легковые автомобили повышенной проходимости.

Все колеса – постоянно ведущие (неотключаемый полный привод), есть режим блокировки межосевого дифференциала.

Кузов – несущий, цельнометаллический, сварной.

Двигатель – четырехцилиндровый, рядный, бензиновый, четырехтактный; расположение – переднее, продольное.

На ВАЗ-21213 устанавливается карбюраторный двигатель мод. 21213 рабочим объемом 1,7 л, на ВАЗ-21214 – двигатель 21214 того же объема с распределенным впрыском топлива. (Ранее на автомобили ВАЗ-21214 устанавливался двигатель 21214 с центральным впрыском топлива и микропроцессорной системой зажигания).

ВАЗ-21215 (поставляется на экспорт) оснащен дизельным двигателем XUD-9SD рабочим объемом 1,9 л концерна «Пежо-Ситроен».

Бензиновый двигатель с центральным впрыском и дизельный в России практически не встречаются и в настоящем руководстве не описаны.

На автомобилях ВАЗ-21214 установлена система снижения токсичности с трехкомпонентным нейтрализатором.

Во избежание выхода из строя нейтрализатора и кислородного датчика запрещается эксплуатация этих автомобилей на этилированном бензине.



Параметры

ВАЗ-21213

ВАЗ-21214

Кузов

Цельнометаллический, несущий, двухобъемный

Число дверей

3

Количество мест (при сложенных задних сиденьях)

4-5 (2)

Снаряженная масса, кг

1210

Грузоподъемность, кг

400

Полная масса, кг

1610

Дорожный просвет автомобиля с полной нагрузкой при статическом радиусе шин 315 мм (175/80R16)/ 322 мм (6,96-16), не менее, мм:

  • до поперечины передней подвески

221/228

  • до балки заднего моста

213/220

Полная масса буксируемого прицепа, кг:

  • не оборудованного тормозами

400

  • оборудованного тормозами

1490

Наименьший радиус поворота по следу наружного переднего колеса, м

5,5

Максимальная скорость*, км/ч:

  • с водителем и пассажиром

137

  • с полной нагрузкой

135

Время разгона* с места до 100 км/ч, с:

  • с водителем и пассажиром

19

  • с полной нагрузкой

21

Максимальный подъем, преодолеваемый автомобилем с полной нагрузкой без разгона на первой передаче, %

58

Тормозной путь автомобиля при экстренном торможении с разрешенной максимальной массой со скорости 80 км/ч на горизонтальном участке ровного асфальтированного шоссе, не более, м:

  • при использовании рабочей системы

40

  • при использовании одного из контуров рабочей системы

90





Расход топлива* на 100 км пути не более, л:

  • на шоссе при скорости 90 км/ч на пятой передаче

8,3

8,3

  • на шоссе при скорости 120 км/ч на пятой передаче

11,5

11,2

  • в городском цикле

10,3

10,2

Двигатель

Параметры

ВАЗ-21213

ВАЗ-21214**

Тип

Четырехтактный бензиновый

Четырехтактный бензиновый

Число и расположение цилиндров

4, в ряд

4, в ряд

Порядок работы цилиндров

1-3-4-2

1-3-4-2

Диаметр цилиндра и ход поршня, мм

82х80

82х80

Рабочий объем, л

1,69

1,69

Степень сжатия

9,3

9,3

Номинальная мощность по ГОСТ 14846–81 (нетто), кВт (л.с.)

58,0 (78,9)

59,5 (80,9)

Частота вращения коленчатого вала при номинальной мощности, мин –1

5200

5200

Максимальный крутящий момент, Н.м (кгс.м) по ГОСТ 14846–81 (нетто)

127 (12,9)

127,5 (13,0)

Частота вращения коленчатого вала при максимальном крутящем моменте, мин –1

3000

4000

Минимальная частота вращения коленчатого вала на режиме холостого хода, мин –1

750–800

820–880

Система питания

С карбюратором

Распределенный впрыск

Топливо

Бензин с октановым числом 92–95

Неэтилированный бензин с октановым числом 92–95

Зажигание

Бесконтактная

Микропроцессорная

Начальный угол опережения зажигания, градус

1±1°

Регулировке не подлежит

Трансмиссия

Сцепление

Однодисковое, сухое, с диафрагменной нажимной пружиной

Привод выключения сцепления

Гидравлический

Коробка передач

Механическая; пять передач переднего хода, одна – заднего; все передачи переднего хода синхронизированы

Передаточные числа коробки передач:

3,67

2,1

1,36

1

0,82

3,53

Раздаточная коробка

Двухступенчатая; с межосевым дифференциалом с принудительной блокировкой

Передаточные числа раздаточной коробки:



  • повышенная передача

1, 2

  • пониженная передача

2, 135

Промежуточный вал (от коробки передач к раздаточной коробке)

С эластичной муфтой и шарниром равных угловых скоростей

Передний и задний карданные валы (от раздаточной коробки к переднему и заднему мостам)

Трубчатого сечения, с двумя карданными шарнирами на игольчатых подшипниках с пресс-масленками

Главная передача (переднего и заднего мостов)

Коническая, гипоидная

Передаточное число главной передачи

3,9

Привод передних колес

Открытыми валами с шарнирами равных угловых скоростей

Привод задних колес

Полуосями, проходящими в балке заднего моста

Подвеска, ходовая часть

Передняя подвеска

Независимая, на поперечных рычагах, с цилиндрическими пружинами, с телескопическими гидравлическими амортизаторами и стабилизатором поперечной устойчивости

Задняя подвеска

Зависимая (жесткая балка), на четырех продольных и одном поперечном рычагах, с цилиндрическими пружинами и телескопическими гидравлическими амортизаторами

Колеса:

Дисковые штампованные или из легких сплавов

Размер обода

127J-406 (5Jх16) или 51/2Jх16 (только для колес из легких сплавов)

Вылет, ЕТ (расстояние от привалочной плоскости диска до середины обода), мм

58 или 48–58 (только для колес из легких сплавов)

Шины

Диагональные или радиальные

Размер шин

175-406 (6,95-16) – диагональные;
175/80R16 или 185/75R16 – радиальные

Рулевое управление

Рулевой механизм

Глобоидальный червяк с двухгребневым роликом

Передаточное число рулевого механизма

16,4

Рулевой привод

Трехзвенный: с одной средней и двумя боковыми разрезными тягами; с маятниковым рычагом

Тормозная система

Рабочая тормозная система

Гидравлическая, с вакуумным усилителем, двухконтурная

Передний тормоз

Дисковый, невентилируемый, с подвижным суппортом, трехпоршневой

Задний тормоз

Барабанный, с автоматической регулировкой зазора между колодками и барабаном

Стояночный тормоз

С тросовым приводом на колодки заднего тормоза

Электрооборудование

Схема электрооборудования

Однопроводная; отрицательные выводы источников питания и потребителей соединены с «массой» – кузовом и силовым агрегатом

Номинальное напряжение, В

12

Аккумулятор

Емкостью 55 А.ч при 20-часовом режиме разряда

Генератор

Переменного тока со встроенным выпрямителем и регулятором напряжения, максимальный ток отдачи 55 А при частоте вращения ротора 5000 мин -1

Стартер

Постоянного тока, с электромагнитным тяговым реле и муфтой свободного хода. Мощность 1,3 кВт



Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн
Не надо забывать, что прогресс идет вперед и некоторые данные указанные в этой статье могли устареть, притерпеть изменения или стать просто неактуальными.

Просмотров: 12769

Дата: Вторник, 22 Марта 2016

www.niva-lada4x4.ru

Контрольные размеры, точки крепления, геометрия кузова, сечения кузовных деталей, зазоры и пр.




Размеры проёмов и зазоры сопрягаемых деталей кузова автомобиля модели ВАЗ-2121

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

Точки крепления двигателя и подвесок на кузове автомобиля модели ВАЗ-2121

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

Точки крепления двигателя и подвесок на кузове 21214 и 2131

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

1 – крепление поперечины передней подвески; 2 – крепление стабилизатора поперечной
устойчивости; 3 – крепление задней подвески силового агрегата; 4 – крепление
раздаточной коробки; 5 – крепление нижних продольных штанг; 6 – крепление верхних
продольных штанг; 7 – точка крепления поперечной штанги задней подвески.
( )* – размер приведен для кузова 2131

Точки крепления двигателя и подвесок на кузове 21214М, 2131М

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн
7 – крепление задних амортизаторов; 8 – точка крепления поперечной штанги задней подвески. ( )* – размер приведен для кузова 2131М

Размеры проемов и зазоры сопрягаемых деталей кузовов 2121,21213, 2131

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

АБВГДЕ
1112±51320±5955±4782±2883±21710±6
Ж3ИКЛМ
938±21420±4575±21420±4780±21395±5
НОПРСТ
950±41250±51090±5855±4480±2570±2

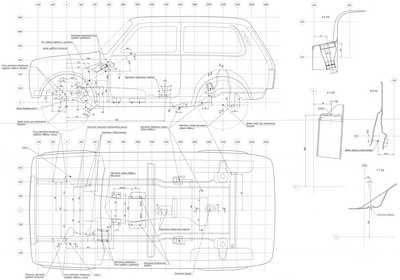

Точки крепления узлов и агрегатов к кузову и размеры между ними — ВАЗ-21213 (кликабельно)

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

Сечения кузовных деталей

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

Зазоры двери, капота, двери замка с сопрягаемыми деталями (указано в мм.)

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

Большой плакат с контрольными точками, углами, градусами

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн




Видео

lada-niva.ru

Технические характеристики Нива ВАЗ 21213, 21214, 2131 lada 4×4




   Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

Более полные габаритные размеры для всех видов кузова

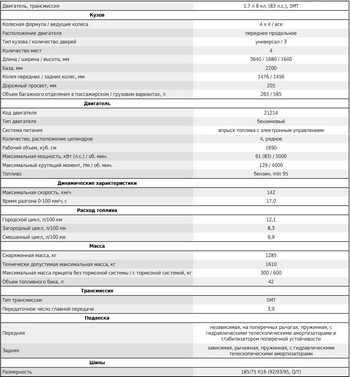

КРАТКИЕ ХАРЕКТЕРИСТИКИ НА LADA 4X4 (3 двери) 1.7 Л 8 КЛ. (83 Л.С.), 5МТ (2017 г)

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

КРАТКИЕ ХАРЕКТЕРИСТИКИ НА LADA 4X4 (5 дверей)

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

КРАТКИЕ ХАРЕКТЕРИСТИКИ НА LADA 4X4 Urban (3 двери)

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

ПОДРОБНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМОБИЛЕЙ ВАЗ-21213 и 21214

ВАЗ-21213 и его модификации – легковые автомобили повышенной проходимости. Все колеса – постоянно ведущие (неотключаемый полный привод), есть режим блокировки межосевого дифференциала. Кузов – несущий, цельнометаллический, сварной. Двигатель – четырехцилиндровый, рядный, бензиновый, четырехтактный; расположение – переднее, продольное. На ВАЗ-21213 устанавливается карбюраторный двигатель мод. 21213 рабочим объемом 1,7 л, на ВАЗ-21214 – двигатель 21214 того же объема с распределенным впрыском топлива. (Ранее на автомобили ВАЗ-21214 устанавливался двигатель 21214 с центральным впрыском топлива и микропроцессорной системой зажигания). ВАЗ-21215 (поставляется на экспорт) оснащен дизельным двигателем XUD-9SD рабочим объемом 1,9 л концерна «Пежо-Ситроен».

На автомобилях ВАЗ-21214 установлена система снижения токсичности с трехкомпонентным нейтрализатором. Во избежание выхода из строя нейтрализатора и кислородного датчика запрещается эксплуатация этих автомобилей на этилированном бензине.

Параметры

ВАЗ-21213

ВАЗ-21214

Кузов

Цельнометаллический, несущий, двухобъемный

Число дверей

3

Количество мест (при сложенных задних сиденьях)

4-5 (2)

Снаряженная масса, кг

1210

Грузоподъемность, кг

400

Полная масса, кг

1610

Дорожный просвет автомобиля с полной нагрузкой при статическом радиусе шин 315 мм (175/80R16)/ 322 мм (6,96-16), не менее, мм:

  • до поперечины передней подвески

221/228

  • до балки заднего моста

213/220

Полная масса буксируемого прицепа, кг:

  • не оборудованного тормозами

400

  • оборудованного тормозами

1490

Наименьший радиус поворота по следу наружного переднего колеса, м

5,5

Максимальная скорость*, км/ч:

  • с водителем и пассажиром

137

  • с полной нагрузкой

135

Время разгона* с места до 100 км/ч, с:

  • с водителем и пассажиром

19

  • с полной нагрузкой

21

Максимальный подъем, преодолеваемый автомобилем с полной нагрузкой без разгона на первой передаче, %

58

Тормозной путь автомобиля при экстренном торможении с разрешенной максимальной массой со скорости 80 км/ч на горизонтальном участке ровного асфальтированного шоссе, не более, м:

  • при использовании рабочей системы

40

  • при использовании одного из контуров рабочей системы

90



Расход топлива* на 100 км пути не более, л:
  • на шоссе при скорости 90 км/ч на пятой передаче

8,3

8,3

  • на шоссе при скорости 120 км/ч на пятой передаче

11,5

11,2

  • в городском цикле

10,3

10,2

Двигатель

Параметры

ВАЗ-21213

ВАЗ-21214**

Тип

Четырехтактный бензиновый

Четырехтактный бензиновый

Число и расположение цилиндров

4, в ряд

4, в ряд

Порядок работы цилиндров

1-3-4-2

1-3-4-2

Диаметр цилиндра и ход поршня, мм

82х80

82х80

Рабочий объем, л

1,69

1,69

Степень сжатия

9,3

9,3

Номинальная мощность по ГОСТ 14846–81 (нетто), кВт (л.с.)

58,0 (78,9)

59,5 (80,9)

Частота вращения коленчатого вала при номинальной мощности, мин –1

5200

5200

Максимальный крутящий момент, Н.м (кгс.м) по ГОСТ 14846–81 (нетто)

127 (12,9)

127,5 (13,0)

Частота вращения коленчатого вала при максимальном крутящем моменте, мин –1

3000

4000

Минимальная частота вращения коленчатого вала на режиме холостого хода, мин –1

750–800

820–880

Система питания

С карбюратором

Распределенный впрыск

Топливо

Бензин с октановым числом 92–95

Неэтилированный бензин с октановым числом 92–95

Зажигание

Бесконтактная

Микропроцессорная

Начальный угол опережения зажигания, градус

1±1°

Регулировке не подлежит

Трансмиссия

Сцепление

Однодисковое, сухое, с диафрагменной нажимной пружиной

Привод выключения сцепления

Гидравлический

Коробка передач

Механическая; пять передач переднего хода, одна – заднего; все передачи переднего хода синхронизированы

Передаточные числа коробки передач:

3,67

2,1

1,36

1

0,82

3,53

Раздаточная коробка

Двухступенчатая; с межосевым дифференциалом с принудительной блокировкой

Передаточные числа раздаточной коробки:

  • повышенная передача

1, 2

  • пониженная передача

2, 135

Промежуточный вал (от коробки передач к раздаточной коробке)

С эластичной муфтой и шарниром равных угловых скоростей

Передний и задний карданные валы (от раздаточной коробки к переднему и заднему мостам)

Трубчатого сечения, с двумя карданными шарнирами на игольчатых подшипниках с пресс-масленками

Главная передача (переднего и заднего мостов)

Коническая, гипоидная

Передаточное число главной передачи

3,9

Привод передних колес

Открытыми валами с шарнирами равных угловых скоростей

Привод задних колес

Полуосями, проходящими в балке заднего моста

Подвеска, ходовая часть

Передняя подвеска

Независимая, на поперечных рычагах, с цилиндрическими пружинами, с телескопическими гидравлическими амортизаторами и стабилизатором поперечной устойчивости

Задняя подвеска

Зависимая (жесткая балка), на четырех продольных и одном поперечном рычагах, с цилиндрическими пружинами и телескопическими гидравлическими амортизаторами

Колеса:

Дисковые штампованные или из легких сплавов

Размер обода

127J-406 (5Jх16) или 51/2Jх16 (только для колес из легких сплавов)

Вылет, ЕТ (расстояние от привалочной плоскости диска до середины обода), мм

58 или 48–58 (только для колес из легких сплавов)

Шины

Диагональные или радиальные

Размер шин

175-406 (6,95-16) – диагональные;
175/80R16 или 185/75R16 – радиальные

Рулевое управление

Рулевой механизм

Глобоидальный червяк с двухгребневым роликом
Передаточное число рулевого механизма 16,4 (14,5)
Рулевой приводТрехзвенный: с одной средней и двумя боковыми разрезными тягами; с маятниковым рычагом

Тормозная система

Рабочая тормозная система

Гидравлическая, с вакуумным усилителем, двухконтурная
Передний тормозДисковый, невентилируемый, с подвижным суппортом, трехпоршневой
Задний тормозБарабанный, с автоматической регулировкой зазора между колодками и барабаном
Стояночный тормозС тросовым приводом на колодки заднего тормоза

Электрооборудование

Схема электрооборудования

Однопроводная; отрицательные выводы источников питания и потребителей соединены с «массой» – кузовом и силовым агрегатом
Номинальное напряжение, В12
Аккумулятор Емкостью 55 А.ч при 20-часовом режиме разряда
ГенераторПеременного тока со встроенным выпрямителем и регулятором напряжения, максимальный ток отдачи 55 А при частоте вращения ротора 5000 мин -1
СтартерПостоянного тока, с электромагнитным тяговым реле и муфтой свободного хода. Мощность 1,3 кВт

* Замеряется по специальной методике.
** Существуют различные модификации.


Отличительные технические параметры длиннобазовых автомобилей Нива

ВАЗ-2129, 2129-01, 2130, 2131, 21312, 2131-01, 21312-01

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

Видео


Технические характеристики
Габаритные размеры
Идентификационные номера
Расположение узлов и агрегатов
Органы управления
Комбинация приборов
Моменты затяжки
Данные для регулировок
Коды неисправностей
Применяемые жидкости и их объёмы
Применяемые сальники
Применяемые подшипники
Применяемые лампы
Применяемые свечи
Размеры шин и дисков
Запасное колесо
Двери, капот, бензобак
Сиденья
Розетки
Противоугонная система АПС-4
Езда на автомобиле
Переключение передач и раздатки
Обкатка нового автомобиля
Пользование кондиционером
Особенности ЭСУД
Замена ламп
Регламент ТО
Электрсхема ВАЗ–21213
Электросхема ЭСУД ВАЗ-21214
Электросхема ВАЗ 2121
Характеристики бронированной Нивы
Характеристики пожарной Нивы
Характеристики Нивы Пикап
Характеристики бортовой Нивы
Характеристики Нивы Фургон
Характеристики Нивы Снегоболотохода

Взаимозаменяемость деталей (95 г.)


Детали двигателя
Детали трансмиссии
Детали подвески
Детали рулевого управления
Детали тормозной системы
Детали электрооборудования

lada-niva.ru

«Нива»: габариты и технические характеристики

Отечественный автопром не часто радовал потребителя качественными машинами. Однако есть образцы, которым стоит уделить пристальное внимание. Например, автомобиль «Нива», габариты которого соответствуют размерам внедорожника. Данная серия имеет несколько модификаций, которые до сих пор пользуются спросом у населения. Рассмотрим устройство и особенности этого автомобиля.

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

История создания

Первая серийная модель авто «Нива», габариты которого относятся к категории внедорожников, вышла в 1977 году под индексом ВАЗ-2121. Машина выполнена в кузове «универсал», имеет три двери. Основным отличием от собратьев является наличие полного привода. Некоторые детали позаимствованы с «шестерки». Учитывая скромные технические параметры, стоит отметить высокие качества проходимости этого транспортного средства. Модификация настолько прижилась в народе, что все последующие вариации выпускались без существенных изменений в кузове.

Конвейерный выпуск ВАЗ-2121 продолжался до 1994 года. Конструкторы постоянно улучшали мотор, трансмиссию и прочие основные узлы. На смену данной модели пришел обновленный вариант внедорожника под марками 2123 и 2124. С 2006 года все модификации выпускаются под универсальным индексом «4 х 4».

«Нива»: габариты

Размеры автомобиля дают возможность причислить его к группе компактных внедорожников с несущим кузовом. В длину базовая модификация имеет 3740 миллиметров. Высота и ширина транспортного средства составляют 1680 и 1640 мм соответственно. Дорожный просвет в двадцать два сантиметра обеспечивает высокие показатели проходимости авто.

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

Отдельно стоит отметить модель ВАЗ-2131. Она выполнена в кузове с пятью дверьми, что обуславливает увеличение длины на пятьсот миллиметров. Остальные габаритные размеры остались без изменений.

Силовой агрегат

«Нива», габариты которой довольно скромные, в первом поколении оснащалась мотором от ВАЗ-2106. Следующие модификации имели модернизированные силовые установки. Движок в серии 2123 оборудован новой системой зажигания и питания, что положительно отразилось на расходе горючего. При этом сама силовая установка получила увеличенный объем отсеков сгорания.

Объем мотора на последних поколениях составляет 1,7 литра, он имеет карбюраторную систему питания и бесконтактный блок зажигания. Мощность, которую способен развить двигатель, достигает 82 лошадиных сил. На вариации 2124 мотор остался прежним, но получил централизованный впрыск топлива. Самые последние силовые агрегаты «Нивы» имеют объем 1,8 литра и мощность 84 лошадиные силы.

Узел трансмиссии

Автомобиль «Нива», габариты (размеры) кузова которого практически одинаковы на всех модификациях, в первом поколении оснащался механической коробкой передач с двухступенчатой «раздаткой», а также возможностью блокирования межосевого дифференциала.

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

После выхода модели 2123 машина оборудуется пятиступенчатой КПП. Аналогичный трансмиссионный блок установлен на удлиненной версии и на ВАЗ-2124. Привод у всех машин этого класса на оба моста.

Основные тяговые показатели внедорожника:

  • предельная скорость – 135 километров в час;
  • разгон до сотни километров – 19 секунд;
  • потребление горючего составляет 10-12 литров на 100 км;
  • грузоподъемность – четыреста килограмм;
  • полная масса – 1,6 тонны.

Удлиненная модель 2131 с мотором 1,8 литра может разогнаться до 140 км/ч при наборе скорости до сотни километров за двадцать секунд.

Ходовые возможности

Автомобиль «Нива», габариты салона которого позволяют вместить до пяти человек, не относится к скоростным средствам передвижения. Его характеристики рассчитаны на преодоление бездорожья. Эту способность обеспечивают увеличенный клиренс, независимая фронтальная подвеска с поперечными рычагами, а также стабилизатор устойчивости. Задний элемент подвески — зависимого типа с продольным и поперечным рычажным устройством.

С появлением модели ВАЗ-21213 разработчики начали уделять больше внимания требованиям безопасности авто. Оно стало оборудоваться диагональной схемой тормозов с установленной системой автоматической блокировки. Руль имеет гидравлический усилитель. Стоит отметить, что авто «Нива» (габариты нового образца не изменились), продолжает выпускаться. При этом совершенствуются все основные узлы и детали.

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

Подробнее о «Ниве» с удлиненной базой

ВАЗ-2131 имеет увеличенную базу (4,24 метра). Кроме того, под капотом стоит более мощный, чем у предшественников мотор (1,8 литра). Рабочий ход поршня составляет 85 миллиметров при максимальном крутящем моменте 3 200 вращений в минуту. Объем бака (65 л), а также расход топлива и скоростные показатели – практически такие же, как и у остальных модификаций.

«Нива», габариты которой увеличены, представляет собой пятиместный универсал с устойчивой колесной базой. Машина рассчитана на преодоление различных неровностей на дорогах без вреда для транспортного средства. Объем багажного отсека составляет 420 литров, а при убранных задних сидениях его вместимость достигает 780 л. Грузоподъемность ВАЗ-2131 составляет полтонны при массе самого авто 1,35 т.

Отклики владельцев

Судя по отзывам потребителей о машине «Нива», она является надежным отечественным внедорожником, отлично приспособленным к езде по проблемным трассам. Компактность, высокая проходимость, устойчивость – основные преимущества этого транспортного средства. Популярность автомобиля у народа обусловлена его доступной ценой и отсутствием проблем с запасными частями.

Оставляют желать лучшего оснащение салона и силовой агрегат. Однако с основными своими задачами они справляются неплохо. При этом конструкторы постоянно дорабатывают и модернизируют главные узлы.

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

Заключение

Автомобиль «Нива» – это легенда отечественной автомобильной промышленности. Он выпускается уже несколько десятилетий и не теряет популярности у населения, невзирая на свою простоту. Среди бюджетных вариаций сложно найти более подходящее транспортное средство для передвижения по сельским и проблемным дорогам. Важным моментом является тот факт, что авто может эксплуатироваться в самых суровых климатически регионах.

fb.ru

Экспедиционный багажник, трак, палатка на крышу НИВЫ

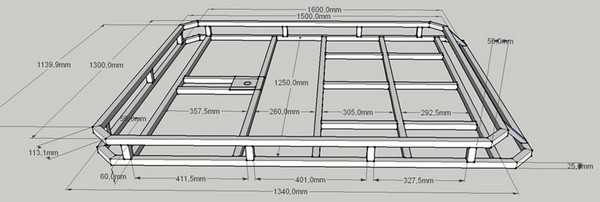

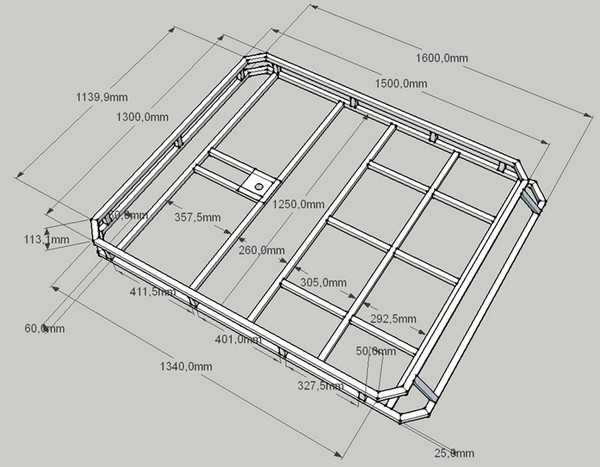

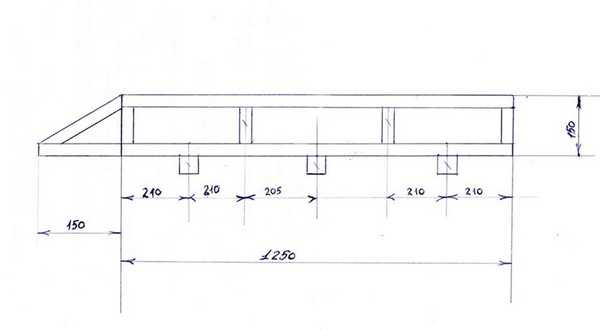

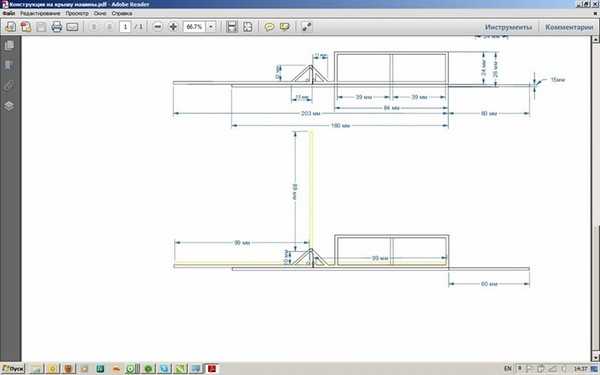

Чертежи для изготовления экспедиционного багажника для НИВЫ

0:115

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

1:620

экспедиционный багажник

1:669



1:682

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

2:1187

экспедиционный багажник

2:1236

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

3:1741

экспедиционный багажник

3:1790

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

4:2295

экспедиционный багажник

4:48

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

5:553

экспедиционный багажник

5:602

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

6:1107

экспедиционный багажник

6:1156

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

7:1661

Экспедиционный багажник

7:1710

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

8:2215

Экспедиционный багажник

8:48

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

9:553

Экспедиционный багажник

9:602

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

10:1107

Экспедиционный багажник

10:1156

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

11:1661

Экспедиционный багажник

11:1710

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

12:2215

Экспедиционный багажник

12:48



12:58



12:68



12:78



12:88



12:98



12:108

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

13:613

Палатка на крышу

13:647

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

14:1152

Палатка на крышу

14:1186

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

15:1691

Палатка на крышу

15:1725

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

16:2230

Палатка на крышу

16:33

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

17:538

ТРАКИ

17:552

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

18:1057

ТРАКИ

18:1071



18:1081

https://www.drive2.ru/l/8278507/, https://www.drive2.ru/l/8310342/

18:1151

следующая статья:

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн
Ремонт днища и лонжеронов пола Нивы ВАЗ-2121-21213-21214-2131


Ранее было выявлено куча ржавчины и дар в днище и лонжеронах

Все было зачищено до чистого металла, гнилые

19:1996 20711

Метки: экспедиционный багажник, палатка на крышу, трак


Notice: Undefined variable: params in /var/www/montan/spike/spike.su/templates/yoo_nite/layouts/article.php on line 123

Закрепленные

Понравившиеся

www.spike.su

Экспедиционный багажник на Ниву: как сделать и установить

Содержание статьи:

Всем привет! Мои последние поездки с семьей и друзьями на отдых, на природу наглядно показали, что даже внедорожники способны испытывать дефицит в багажном пространстве. А когда у тебя в распоряжении Нива, то тем более внутрь автомобиля разместишь далеко не все, что тебе захочется.

Потому решил с вами обсудить экспедиционный багажник на Ниву. Хотя есть и другие багажники на крышу.

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

Вы можете устанавливать такую конструкцию как на обычную отечественную Ниву с индексом 2121 или 2131 (2 и 4 боковые двери соответственно), так и продукцию бренда Chevrolet. Хотя и под любую другую машину, которая конструктивно позволяет монтировать на крышу багажники, подобный вариант расширения возможностей по грузоперевозкам подойдет.

Ключевые особенности и преимущества

Предположим, что вы решили на Шеви Ниву поставить вместительный экспедиционный багажник. Это большая площадка с бортами, в которую грузятся всевозможные вещи. От обычного багажника он отличается усиленной конструкцией, которая позволяет рассчитывать на внушительные нагрузки.

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

Экспедиционный багажник (ЭБ) можно описать как корзину с рамной конструкцией и дополнительно несколькими опорами. Они позволяют установить крепления на крышу, то есть на рейлинги вашего внедорожника. Монтаж подобной конструкции обеспечит вас возможностью перевозить групногабаритный груз, который в вашу отечественную Ниву или Шевроле Ниву не помещается, либо свободное место требуется для пассажиров.

К преимуществам и ключевым особенностям ЭБ я бы отнес:

  • универсальность и многофункциональность;
  • прочность конструкции при одновременной легкости;
  • способ избавиться от лишнего груза внутри машины;
  • привлекательный внешний вид.

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

Да, самым простым решением станет покупка готового заводского экспедиционного багажника. Ознакомьтесь с возможными вариантами багажников на рейлинги. Но подобные готовые конструкции не самые дешевые, потому купить их захочет или сможет не каждый из вас.

Порой автовладельцы, чтобы не тратить лишние деньги, самостоятельно решают сделать себе ЭБ на Ниву. Хороший вариант, поскольку самодельный багажник не сильно отличается от заводского. Только для этого используйте качественные материалы и ответственно подходите к сборке конструкции. Я вам в этом постараюсь помочь.

Размеры багажника нива 21213 – Габаритные размеры Нивы 4х4 (кузов, салон, багажник) » Лада.Онлайн

Подготовка к работе

Если вас привлек вариант монтажа на крышу Нивы экспедиционного багажника, то вы наверняка часто перевозите какие-то грузы, являетесь поклонником активного отдыха, рыбалки или охоты.

Нива сама по себе машина, предназначенная для подобных целей. Часто используется как рабочая лошадка. Установив багажник экспедиционного типа, количество лошадиных сил не увеличится, а вот функциональность и практичность машины явно изменится в лучшую сторону.

pricep-vlg.ru

Пятидверная (длинная) Нива ВАЗ-2131 и ВАЗ-21213 Консул




Свершилось! Самый популярный российский внедорожник — тольяттинская Нива — появилась, наконец, и в пятидверном варианте. Мало того, пятидверная Нива «засветилась» даже в двух исполнениях. Первый автомобиль называется ВАЗ-2131. Пока это всего лишь опытный образец, однако, вотвот начнется его товарный выпуск на опытно-промышленном производстве ВАЗа. Второй «пятидверник» носит имя ВАЗ-21213 Konsul, а производится он тольяттинским агентством «Тамара Олеговна». Нам удалось поездить сразу на двух новых Нивах, об этом мы и расскажем.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

По своим габаритным размерам BA3-2131 ничем не отличается от уже хорошо известной «длинной», но еще трехдверной Нивы ВАЗ-2129 (габариты всех типов кузовов смотрите здесь). Пятидверная версия представляет собой логическое следствие прежнего удлиненного варианта машины, а главные различия определяются тут только количеством дверей — точно так же, как у вазовских «восьмерок» и «девяток».

Родословная второго автомобиля BA3-21213 Konsul интереснее. Своим рождением он обязан машине скорой помощи, сконструированной на базе нивовских агрегатов. И если BA3-2131 «растянут» по сравнению с обычной Нивой ровно на 500 мм, то Konsul — на целых 650. Это смелое решение требует пояснений. Прежде всего, в машине скорой помощи должны были гарантированно размещаться санитарные носилки. А еще увеличение колесной базы не на 500, а на 650 мм позволило отказаться от многих оригинальных деталей в трансмиссии и поставить на машину комбинированную карданную передачу, состоящую из серийных карданных валов 2121 и 2101, достигнув тем самым максимальной унификации со стандартными узлами. Длиннобазная санитарная Нива и была использована в качестве прототипа при создании варианта Konsul.

Оба автомобиля имеют карбюраторные двигатели рабочим объемом 1700 куб. см, пятиступенчатые коробки передач и главные пары с передаточным отношением 3,9.

СНАРУЖИ

Скрупулезно описывать внешность ВАЗ-2131 необходимости нет, ибо, как мы уже сказали, радикальных отличий в экстерьере по сравнению с трехдверным вазовским длиннобазником не произошло. Изменилась лишь форма стекол боковины, да третья стойка заметно «уехала» назад, высвободив пространство для задних дверей. По нижней части дверных блоков, с заходом на передние крылья, протянулась широкая резиновая накладка с новой овальной эмблемой ВАЗа и надписью «ВАЗ-2131».

Казалось бы — минимум дизайнерского макияжа, но насколько выигрышнее стала смотреться машина! Это уже не «растянутый» короткобазник, а полноразмерный новый автомобиль.

Визуально Konsul воспринимается иначе. Здесь чувствуется некий компромисс между трехдверной машиной 2129 и её пятидверным собратом. Размеры заднего бокового стекла остались прежними, а вот среднее стекло стало заметно больше, причем расположено оно не в кузовной коробке, а в раме задней двери. Форма двери стала прямоугольной, и по этой причине больше похожа на люк.

ВНУТРИ

Передние части салонов у обоих автомобилей одинаковы, а все различия — за спинками сидений.

Открываем заднюю дверь «тридцать первой». Садиться через нее в машину очень удобно, а выбираться — так просто удовольствие: выставил ногу на дорогу или тротуар, оперся на нее — и все! Не надо привставать, как в легковушке. Убрать бы еще из дверного проема катушку инерционного ремня безопасности, было бы совсем хорошо.

Стекла задних дверей опускаются, причем полностью. (Похвастаться этим может далеко не каждый автомобиль, в том числе и импортный!)

Заднее сиденье на ВАЗ2131, если сравнивать его с обычным «нивовским», покажется большим диваном: на нем можно без территориальных претензий разместиться и втроем. Что ж, наконец-то на ВАЗе сделали полноразмерный пятиместный автомобиль. Мало того, в некоторых случаях втроем здесь сидеть даже удобнее — рядом всегда плечо соседа, так что хвататься в повороте за спасительный поручень совсем не обязательно. А серьезный недостаток «тридцать первого» дивана в том, что его спинка выполнена целиковой и не может раскладываться по частям.

Своим рождением BA3-21213 Konsul во многом обязан этой Ниве скорой помощи

В ВАЗ-2131 (слева) заднее сиденье —полноценное, пятиместное. А в версии BA3-21213 Konsul сиденье осталось прежним —по бокам оно «зажато» колесными арками

В «консульской» Ниве размер багажного отделения остался прежним, зато салон, по сравнению с ВАЗ-2121, кажется просто гигантским

Теперь о машине Konsul. Садиться на «консульское» заднее сиденье приходится по-другому: сначала нужно забраться в автомобиль и только потом можно плюхнуться на сиденье. Оно здесь двухместное, поскольку также, как и на «обычном» ВАЗ-2121 стиснуто по бокам колесными арками. Выбираться наружу опять придется в два приема.

Но зато салон здесь уже не «консульский», а «президентский»: огромное расстояние между передними и задними сиденьями образует «танцплощадку», на которой запросто можно разместить еще пару откидных сидений, столик или холодильник-бар. Комфортно. Немного настораживает только отсутствие второго отопителя в задней части салона: похоже, что зимой штатный отопитель вряд ли прогреет такую «комнату».

Интересно, что все без исключения стекла в этой машине трехслойные (триплекс), а вот задних стеклоподъемников пока нет — появятся они немного позже, на модернизированных версиях.

А что под крышкой багажника?

Грузовое отделение ВАЗ-2131 стало заметно больше (его объем составляет 383 литра). Рукоятка привода замка пятой двери «переехала» в пространство между сиденьем водителя и порогом. Пользоваться ей стало гораздо удобнее.

При скоростном маневрировании BA3-2131 (вверху) требует более интенсивной работы рулем, нежели «короткая» Нива, но при этом «баранкой» BA3-21213 Konsul заметно легче орудовать благодаря новой трехопорной сошке

Konsul в этом плане консервативнее: объем грузового отделения здесь такой же как на короткобазной Ниве, да и пресловутая «багажная» рукоятка оставлена на прежнем месте. Хочешь к ней подступиться — открывай заднюю дверь. Но какие все это мелочи по сравнению с вместимостью салона! Разложив заднее сиденье вы получаете громадный «вагон» с абсолютно ровным полом.

Как его использовать — решайте сами: можно запихнуть шкаф или холодильник, а можно устроить два прекрасных спальных места.

В ДВИЖЕНИИ

Тот, кто следит за нашими «внедорожными» публикациями, вероятно, помнит отчеты о тестировании трехдверного длиннобазника ВАЗ-2129. Напомним, что машина удивила нас тогда своей плавностью хода и отсутствием присущего короткобазной Ниве галопирования (см. АР № 7, 1994). «Тридцать первая» Нива, естественно, сохранила достоинства своего трехдверного собрата, но не лишилась и присущих ему недостатков: при маневрировании приходится больше, чем хотелось бы, работать рулем.

Готовясь к тестовым заездам на двух новых автомобилях, мы ожидали сходных впечатлений — и… ошиблись! Невероятно, но Konsul просто поразил своей плавностью хода! Машина движется гораздо плавнее «тридцать первой», причем и на асфальте, и на разбитой грунтовой дороге. Создатели автомобиля уверяют, что никаких хитростей в подвеске нет — все серийное, даже амортизаторы установлены самые обыкновенные, гидравлические. Вот что дают лишние 150 мм колесной базы!

Справедливости ради отметим, что машины были «обуты» в разные шины — ВлИ-5 и ВлИ-10. Причем в заведомо худших условиях находился Konsul — укомплектованный «зубастыми» шинами ВлИ-5, он оказался шумнее. Кроме того, во многом из-за неважных уводных характеристик, эти диагональные покрышки давали машине более «размазанную» реакцию на доворот руля в крутом повороте.

Удивил нас Konsul и еще одним — рулевое управление оказалось настолько легким, что, не веря собственным ощущениям, мы заглянули под капот. Нет, никаким гидроусилителем здесь не пахнет — все обычное. Странно. Ответ был опять получен от создателей машины: оказывается, в рулевом механизме этого автомобиля применен трехопорный вал сошки. Наличие третьего подшипника и решило проблему чрезмерного усилия на руле.

ИТОГИ

По утверждениям представителей агентства «Тамара Олеговна», машины ВАЗ2131 и BA3-21213 Konsul конкурировать не будут, поскольку… с началом серийного выпуска «тридцать первой», Konsul перестанет существовать. Аргументация такова. BA3-2131 в силу своей «серийности» будет дешевле, а значит — доступнее.

Мы с этим не согласны.

Во-первых, несмотря на кажущееся внешнее сходство, оба этих «пятидверника» заметно отличаются по ряду потребительских качеств. А во-вторых, у нас все больше любителей «оригинальных» отечественных автомобилей, и именно у них штучные автомобили с повышенным уровнем комфорта всегда будут в цене.

В дальнейшем, когда будут известны цены на BA3-2131, и они появятся в продаже, мы вновь вернемся к этим Нивам.

С. МИШИН, К. СОРОКИН

Видео

lada-niva.ru

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
