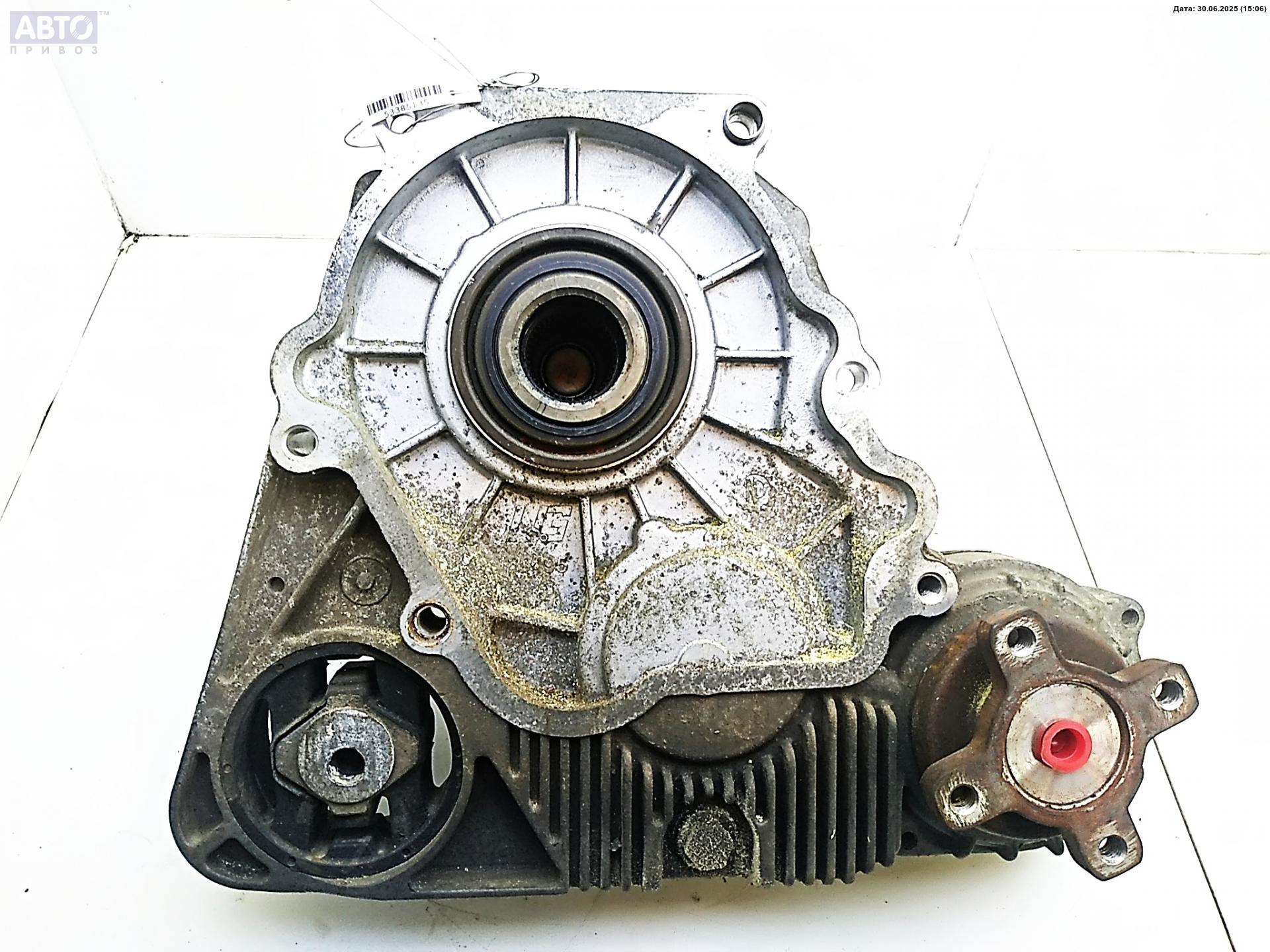

Раздаточная коробка.

Раздаточные коробки



Мощность, отобранная от двигателя посредством сцепления и коробки передач, направляется к ведущим колесам автомобиля через карданную и главную передачу. Для автомобилей с одним ведущим мостом в данном случае поток мощности следует в одном направлении, а вот для автомобилей, имеющих два и более ведущих мостов, необходимо мощность двигателя распределить между всеми ведущими колесами пропорционально преодолеваемой ими нагрузке. В таких автомобилях для распределения крутящего момента между ведущими мостами применяются раздаточные коробки.
Кроме того, установка понижающей передачи в раздаточной коробке позволяет значительно увеличить передаваемый крутящий момент и тяговую силу, способствуя повышению проходимости автомобиля. Поэтому многие раздаточные коробки способны выполнять две основные функции – распределение крутящего момента от двигателя между всеми ведущими колесами, а также изменение, при необходимости, величины передаваемого крутящего момента.

Раздаточные коробки классифицируются по ряду признаков:

• по числу передач – одноступенчатые и двухступенчатые;
• по расположению ведомых валов – соосные и несоосные;
• по приводу ведомых валов – с бездифференциальным (блокированным) приводом и с дифференциальным приводом.

Основные типы раздаточных коробок представлены на рис. 1.

Одноступенчатые раздаточные коробки обычно применяются на полноприводных легковых автомобилях, где значительное увеличение силы тяги может привести к нежелательным перегрузкам агрегатов трансмиссии.

Двухступенчатая раздаточная коробка удваивает число передач и расширяет диапазон передаточных чисел, применяется на грузовых автомобилях с целью повышения тяговых качеств. По сути, такая раздаточная коробка является не только распределителем потока мощности, но и своеобразным демультипликатором, повышающим динамические возможности автомобиля путем увеличения тягового усилия на ведущих колесах.

Раздаточные коробки с соосными валами находят наибольшее применение, так как в них легко осуществить дифференциальный привод ведомых валов путем установки межосевых дифференциалов. Кроме того, с помощью несимметричного дифференциала крутящий момент может быть распределен между ведущими осями пропорционально вертикальным нагрузкам на них.

Дифференциальный привод ведомых валов позволяет колесам разных мостов вращаться с различными угловыми скоростями, что исключает циркуляцию мощности в трансмиссии. В таких раздаточных коробках передний мост включен постоянно, что упрощает управление раздаточной коробкой. Однако в определенных условиях на автомобиле с неблокируемым межколесным дифференциалом при буксовании одного из колес движение будет невозможно. Поэтому обязательно должно быть устройство для блокировки межосевого дифференциала.

Несоосные раздаточные коробки, как правило, бездифференциальные. Так как при движении автомобиля по неровным дорогам колеса разных мостов проходят различный путь, то при включенном переднем мосте это приводит к возникновению циркуляции мощности. Поэтому передний мост при движении по дорогам с твердым покрытием должен отключаться, чтобы предотвратить значительное изнашивание шин.
Кроме того, в таких раздаточных коробках обязательно должен быть устройство, блокирующее включение пониженной передачи при выключенном переднем мосте. Делается это для того, чтобы не допустить передачу чрезмерного крутящего момента на задний мост или заднюю тележку.

***

Раздаточная коробка ГАЗ-66

Раздаточная коробка с блокированным приводом мостов автомобиля ГАЗ-66-11 (рис. 2

) включает в себя картер 1, первичный вал 2, вал 3 привода заднего моста, промежуточный вал 11, вал 9 привода переднего моста, зубчатые колеса и механизм переключения передач.
Пониженная передача имеет передаточное число 1,98, прямая – 1, т. е. раздаточная коробка автомобиля ГАЗ-66 способна выполнять дополнительно функцию демультипликатора.
Привод управления раздаточной коробкой механический, дистанционный.

Картер 1 отлит из серого чугуна и является базовой деталью, внутри которой устанавливаются валы с зубчатыми колесами.

Первичный вал 2 является ведущим элементом раздаточной коробки. На переднем конце вала нарезаны шлицы для установки фланца, к которому крепится карданный вал, связанный с коробкой передач. Первичный вал установлен в двух подшипниках.

Передний подшипник – шариковый, жестко фиксирует вал в стенке картера от осевого смещения. Подшипник закрыт крышкой, в которой установлена самоподжимная уплотнительная манжета, работающая по поверхности ступицы фланца.

Задний подшипник роликовый цилиндрический (допускающий температурное изменение длины вала) установлен в расточке зубчатого колеса 4 вала привода заднего моста. На заднем шлицованном конце вала установлено подвижное зубчатое колесо 3 включения заднего моста и пониженной передачи.

Вал привода заднего моста 5 является ведомым валом раздаточной коробки. Вал вращается на двух подшипниках, один из которых установлен в задней стенке картера, а другой – в крышке. Наружный конец вала шлицованный. На нем установлен фланец, к которому крепится карданный вал заднего моста.
В средней части вала установлена шестерня 6 привода спидометра.
Вал имеет уплотнительную манжету.

Промежуточный вал 11 вращается на двух шариковых подшипниках, установленных в стенке картера. По всей длине вала выполнены шлицы, на которых установлены два зубчатых колеса. Зубчатое колесо 10 пониженной передачи установлено неподвижно с помощью стопорного кольца, а зубчатое колесо 7 включения переднего моста имеет возможность перемещаться вдоль вала. Концы вала закрыты крышками.

Вал привода переднего моста 9 также установлен на двух подшипниках. На шлицах вала неподвижно закреплено зубчатое колесо 8 привода переднего моста, а на противоположном конце – фланец крепления карданного вала переднего моста.
Вал уплотняется уплотнительной манжетой.

Механизм переключения передач (рис. 2, б) состоит из двух штоков 12 и 18 с вилками 13 и 17, фиксаторов и блокирующего устройства.

Перемещение с помощью механизма переключения передач зубчатого колеса 3 в сторону вала привода заднего моста и введение его в зацепление с внутренним зубчатым венцом зубчатого колеса 4 обеспечивает включение прямой передачи, при которой крутящий момент передается напрямую с первичного вала 1 на вал 5 привода заднего моста.

Зубчатые колеса 4 и 8 связаны через валы привода мостов с колесами передней и задней осей и, поскольку они имеют одинаковый диаметр и число зубьев, вращаются с равными угловыми скоростями. Поэтому перемещением подвижного зубчатого колеса 7 можно включить передний мост прямо на ходу при движении автомобиля на прямой передаче.

Включение пониженной передачи вследствие отсутствия синхронизаторов производится перемещением и введением в зацепление зубчатого колеса 3 с зубчатым колесом 10 промежуточного вала только при полной остановке автомобиля.

Блокирующее устройство механизма переключения передач не позволяет включить пониженную передачу без выключения переднего моста и выключить передний мост при включенной пониженной передаче. Осуществляется это благодаря двум сухарям 15, расположенным между штоками, на боковых поверхностях которых выполнены выемки различной глубины.

На штоке 12 включения пониженной передачи имеется три выемки (лунки). Между выемками соответствующими нейтральной передаче и прямой передаче, боковая поверхность ползуна сточена под лыску, поэтому при перемещении штока во время включения прямой передачи сухарь сдвигается на относительно небольшое расстояние, сжимая пружину 16.

При перемещении штока в другую сторону для включения пониженной передачи при том же положении штока 18 включения переднего моста невозможно, так как из-за отсутствия лыски сухарь должен будет сместиться на большее расстояние, что приведет к упору его в противоположный сухарь. Перемещение штока

12 будет возможным, только если будет включен передний мост и напротив сухарей окажется более глубокая выемка штока 18.
После включения пониженной передачи сухарь устанавливается в неглубокой выемке штока 12, что приводит к блокированию штока 18 включения переднего моста. Выключить передний мост можно только после выключения пониженной передачи.

***



Раздаточная коробка КамАЗ

На автомобиле КамАЗ-4310 установлена механическая двухступенчатая раздаточная коробка с несимметричным межосевым дифференциалом (рис. 3).
Передаточные числа: первая (понижающая) передача – 1,692, вторая (повышающая) передача – 0,917. Поэтому на понижающей передаче раздаточная коробка выполняет дополнительно функцию демультипликатора, а на повышающей — делителя (мультипликатора).

Раздаточная коробка выполнена по трехвальной схеме с соосными выходными валами.

Редуктор раздаточной коробки состоит из картера 10, первичного вала 1, промежуточного вала 21, вала 18 привода переднего моста, межосевого дифференциала, вала 9 привода заднего моста. Все зубчатые колеса редуктора постоянного зацепления со спиральными зубьями.

Картер раздаточной коробки литой, с вертикальным разъемом. В верхней части картера имеется люк, закрытый крышкой, для установки коробки отбора мощности. В гнездо заднего торца картера может устанавливаться односкоростная коробка отбора мощности для привода лебедки, связанная с первичным валом 1 через зубчатое колесо 4.

Первичный 1 и промежуточный 21

валы вращаются на цилиндрических радиальных подшипниках, дифференциал – на цилиндрическом и шариковом радиальных подшипниках. Шарикоподшипник первичного вала воспринимает только осевые нагрузки и установлен в крышке первичного вала с радиальным зазором.

К ведущему зубчатому колесу 2 первичного вала приварено зубчатое колесо 3 отбора мощности. Зубчатое колесо 7 понижающей передачи и зубчатое колесо 14 повышающей передачи установлены на роликоподшипниках с алюминиевыми сепараторами.

Дифференциал – планетарного типа с четырьмя сателлитами 8, солнечным зубчатым колесом 13 и коронным зубчатым колесом 11, соединенным с валом 9 привода заднего моста. Момент вращения от солнечного зубчатого колеса 13 передается на вал 18 привода переднего моста.
При незаблокированном дифференциале обеспечивается распределение крутящих моментов между передним и задними мостами в соотношении 1:2, в соответствии с вертикальными нагрузками на передний мост и заднюю тележку.
В зависимости от дорожных условий дифференциал может быть заблокирован, и тогда валы привода переднего и заднего мостов вращаются как одно целое.

Смазывание зубчатых колес раздаточной коробки осуществляется разбрызгиванием. Для подачи смазочного материала к подшипникам зубчатого колеса понижающей передачи промежуточного вала в картере раздаточной коробки имеется маслосборник (карман) 6, соединенный через отверстия в картере крышки подшипника, штуцере и валу с подшипниковой зоной.

Для включения повышающей передачи муфта 15 вводится в зацепление с зубчатым венцом зубчатого колеса 14. В этом случае крутящий момент от первичного вала 1, через ведущее зубчатое колесо 2, промежуточное зубчатое колесо 22, зубчатое колесо 14 повышающей передачи, муфту 15 передается на водило 16 дифференциала и распределяется между валами привода ведущих мостов.

Для включения понижающей передачи необходимо муфту 5 сместить вправо. При этом соединятся зубчатые колеса 22 и 7 и крутящий момент от ведущего зубчатого колеса 2 первичного вала 1, через промежуточное зубчатое колесо 22 и муфту 5 будет передаваться на зубчатое колесо 7 понижающей передачи, далее через ведущее зубчатое колесо 12 дифференциала на водило 16 и распределяться между валами привода мостов.

Переключение передач в раздаточной коробке осуществляется дистанционно – мембранными пневматическими камерами. Воздух в пневматические камеры переключения передача подается электропневматическими клапанами (рис. 3, а), управляемыми из кабины водителя трехпозиционным переключателем.

Блокировка дифференциала происходит при введении в зацепление муфты 17, сидящей на шлицах вала 18 привода переднего моста с зубчатым сектором на передней части водила 16.

Включение блокировки межосевого дифференциала осуществляется также мембранной пневматической камерой 19, воздух в которую подается через пневматический кран, установленный в кабине под панелью приборов.

***

Коробка отбора мощности



Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Раздаточная коробка и системы 4×4 (4WD) (AWD)

24.05.2010

Трансмиссия 4×4

Назначение системы 4WD — обеспечивать передачу крутящего момента ко всем четырем колесам автомобиля, а не только к двум.

Трансмиссия 4×4 включает в себя все те же элементы, что и трансмиссия заднеприводного автомобиля, а также раздаточную коробку, передний карданный вал и передний ведущий мост (с блокирующимися ступицами или без них).

В некоторых автомобилях используется система AWD. Система AWD — это система, в которой все четыре колеса постоянно являются ведущими. Системы AWD могут включать в себя много различных элементов. Система AWD имеет коробку передач или коробку передач в блоке с ведущим мостом, раздаточную коробку, передний и задний дифференциалы.

Раздаточная коробка

Также, как в системе с задним приводом, мощность двигателя передается к коробке передач, а далее посредством карданного вала и заднего моста — к колесам. Раздаточная коробка — это редуктор, используемый для управления потоком мощности к переднему мосту и в некоторой степени к заднему мосту. Раздаточная коробка передает мощность посредством одного первичного вала и двух вторичных валов, по одному для каждого ведущего моста. Первичный вал раздаточной коробки соединяется с вторичным валом коробки передач.

Многие раздаточные коробки имеют понижающий редуктор, позволяющий обеспечить более низкий диапазон передач, обычно с передаточным числом 2:1. Низкий диапазон ограничивается работой в режиме привода на 4 колеса (4WD), потому что он удваивает крутящий момент, передаваемый к ведущим мостам, и этот увеличенный крутящий момент часто предназначается для управления больше чем одним мостом.

Типы раздаточных коробок

Два типа раздаточных коробок — это коробки для переключаемого привода на 4 колеса и постоянного привода на 4 колеса.

Раздаточная коробка для переключаемого привода

Раздаточные коробки с переключаемым приводом могут переключаться в режим 4WD вручную, с помощью электроники или автоматически. Когда привод 4WD не включен, автомобили с переключаемыми раздаточными коробками работают также как автомобили с приводом на 2 колеса (2WD). Система работает в режиме 4WD только после активизации по команде водителя или в случае системы с автоматическим приводом на 4 колеса (A4WD) — по команде модуля.

Раздаточная коробка для постоянного привода

Раздаточные коробки с постоянным приводом всегда находятся в режиме 4WD и не управляются водителем. Передняя трансмиссия всегда включена и передает постоянную мощность к переднему и заднему мостам. Автомобиль с раздаточной коробкой для постоянного привода не будет работать как автомобиль 2WD.

Органы управления 4×4

Ручной рычаг переключения передач

Раздаточная коробка с ручным переключением позволяет водителю вручную переключать раздаточную коробку в положения N (Нейтральное положение -отсутствие передачи мощности к мостам), 2WD, 4WD или 4WD Low (низкий диапазон). Кулачок переключения в раздаточной коробке воздействует на вилки, которые перемещают понижающую ступицу и блокирующее устройство 2W-4W в требуемое положение.

Чтобы переключиться из положения N B2WD ИЛИ 4WD, водитель должен установить коробку передач в положение Р (Парковочная передача) (автоматическая коробка передач) или выжать педаль сцепления при работе двигателя в режиме холостого хода (механическая коробку передач) и затем передвинуть рычаг переключения раздаточной коробки в положение 2WD, 4WD или 4WD Low.

Рычаг переключения режимов раздаточной коробки

Переключения из режима 2WD в 4WD можно выполнять, когда автомобиль перемещается в любом направлении на любой скорости, пока ступицы передних колес заблокированы. Переключения из режима 4WD в 2WD можно выполнять в любое время. Переключения в режим 4WD Low следует выполнять при полностью остановленном автомобиле. Автомобили с автоматической коробкой передач требуют переключения коробки передач в положение Р, короткой паузы в положении R (Передача заднего хода) и затем перемещения рычага раздаточной коробки в положение 4WD Low.

Если вследствие скручивания трансмиссии переключать рычаг раздаточной коробки становится трудно, проедьте на автомобиле несколько метров в противоположном направлении — это позволит устранить затруднение. Если рычаг раздаточной коробки переключать все еще трудно, проедьте на автомобиле несколько метров вперед, переключите коробку передач в положение N и при движении автомобиля со скоростью 3 мили/ч или меньше, переключите раздаточную коробку в желаемое положение.

Переключатель выбора диапазонов переключения, расположенный на панели приборов, сигнализирует модулю управления о выборе переключения водителем. Переключатель выбора диапазонов переключения и индикатор на панели приборов горят, когда электродвигатель переключения перемещается в положение 4WD High или 4WD Low. Когда электродвигатель переключения может находиться в положении с включенной контрольной лампой, понижающая ступица или блокирующее устройство 2WD-4WD пока не могут быть включены. Это может происходить, если их шлицы не совмещены со шлицами водила планетарной передачи или корпуса муфты. Т.к. понижающая ступица и блокирующее устройство подпружинены, когда будут соблюдены соответствующие условия, они будут перемещаться в требуемое положение. Включение контрольной лампы не гарантирует, что выбранный режим переключения передачи был включен.

В некоторых автомобилях для управления системой используется трехпозиционный переключатель, в то время как на других автомобилях используется четырехпозиционный переключатель. Имеющиеся положения переключателя — это 2WD, A4WD, 4WD High и 4WD Low.

Вилки переключения диапазонов

В некоторых раздаточных коробках для того, чтобы переключиться между низким и высоким диапазонами, используется понижающая вилка переключения. Понижающая вилка переключения обычно перемещает элемент, который включает планетарную передачу.

В некоторых раздаточных коробках для переключения между режимами 2WD и 4WD используется блокирующая вилка переключения. Блокирующая вилка переключения обычно перемещает элемент, который включает ведущую звездочку и цепь.

В большинстве раздаточных коробок для переключения понижающей вилки переключения и блокирующей вилки переключения используется рычаг переключения или электродвигатель и кулачок переключения диапазонов в сборе.

Планетарные передачи

В некоторых раздаточных коробках для увеличения крутящего момента в режиме 4WD Low используется простая планетарная передача. Планетарная передача может работать по разному. В раздаточных коробках с переключаемым приводом планетарные передачи приводятся в движение первичным валом или центральной (солнечной) шестерней. Сателлиты «обкатываются» по внутреннему венцу коронной шестерни, которая удерживается неподвижной. В результате этого водило планетарной передачи поворачивается медленней, чем первичный вал. Т.к. водило посредством понижающей ступицы (втулки переключения высокого- низкого диапазона) крепится прямо к вторичному валу, вторичный вал вращается с более низкой частотой вращения, чем первичный вал. Это действие увеличивает крутящий момент двигателя, подаваемый к колесам. Во всех режимах, отличных от 4WD Low, понижающая ступица соединяет центральную шестерню с вторичным валом.

Цепь и звездочки

Раздаточная коробка имеет цепной привод с высоким к.п.д. Он обеспечивает передачу мощности к переднему вторичному валу. Цепь приводится в движение ведущей звездочкой, расположенной на заднем вторичном вале, и приводит в движение ведомую звездочку, расположенную на переднем вторичном вале. На раздаточных коробках с ручным переключением переключение из режима 2WD в 4WD выполняется, когда вилка переключения диапазонов 2W-4W перемещает блокирующую втулку, чтобы задействовать ведущую звездочку на шлицах заднего вторичного вала. Ведущая звездочка приводит в движение цепь, которая поворачивает ведомую звездочку на переднем вторичном вале.

В раздаточных коробках AWD выход из планетарной передачи входит в вязкостную муфту (виско-муфту), которая имеет один выход к заднему вторичному валу, а другой — к звездочке приводной цепи для переднего вторичного вала.

Блокирующая втулка

В некоторых раздаточных коробках для механической блокировки заднего вторичного вала относительно ведущей звездочки в режимах 4WD High и 4WD Low используется блокирующая втулка. В режимах 2WD и A4WD блокирующая втулка не используется.

Насос

В большинстве раздаточных коробок используется насос для смазки. Обычно насосы имеют привод от заднего вторичного вала.

Типы муфт раздаточной коробки

Комплект дисков муфты в сборе с корпусом кулачка/ катушки

В некоторых автоматических раздаточных коробках используется комплект дисков муфты в сборе с корпусом кулачка/ катушки. При необходимости эта муфта, чтобы соответствовать условиям движения, позволяет передавать крутящий момент к переднему вторичному валу. Муфта — это модуль, управляемый посредством реле, который работает, когда модуль воспринимает различия в частоте вращения между передним и задним вторичными валами. В некоторых автомобилях муфта используется вместо блокирующего элемента, чтобы включить в работу все четыре колеса.

Ступица муфты имеет шлицевое соединение с задним вторичным валов и с дисками муфты с внутренними шлицами. Ступица муфты вращается с частотой вращения заднего вторичного вала.

Корпус муфты имеет шлицевое соединение с ведущей звездочкой и с дисками муфты с наружными шлицами. Корпус муфты вращается с частотой вращения переднего вторичного вала.

Когда модуль активизирует реле, оно подает питание от аккумулятора к катушке муфты. Магнитное поле катушки муфты подтягивает якорь к корпусу кулачка/ катушки в сборе. Т.к. якорь имеет шлицевое соединение с корпусом муфты, он вращается с частотой вращения вторичного вала, а корпус кулачка/ катушки в сборе начинает вращаться с той же самой частотой вращения.

На внутренней стороне корпуса кулачка/ катушки в сборе располагается половина шариков в сборе с кулачком. Другая половина шариков в сборе с кулачком имеет шлицевое соединение с задним вторичным валом, а шарики располагаются между этими двумя кулачками. Т.к. два кулачка вращаются с разной частотой вращения, это заставляет шарики «наезжать» на кулачки. Это действие толкает кулачок к нажимному диску и сжимает комплект дисков муфты. Сжимая диски муфты вместе, ступица муфты соединяется с корпусом муфты и передает крутящий момент к переднему вторичному валу.

Электромагнитная муфта в сборе

Раздаточные коробки с электронным переключением оснащаются электромагнитной муфтой, которая по принципу действия аналогична муфте компрессора системы кондиционирования воздуха. Электромагнитная муфта позволяет раздаточной коробке переключаться в режим 4WD High при любой безопасной скорости. Муфта управляется модулем посредством переключающего реле.

Муфта используется для набора частоты вращения системы переднего привода от нуля до частоты вращения, соответствующей скорости автомобиля, в течение нескольких миллисекунд. Это активизирует блокирующиеся ступицы. После блокировки ступиц модуль управления позволяет электродвигателю переключения выполнить переключение. Когда задний и передний вторичные валы раздаточной коробки достигают синхронной скорости, подпружиненная муфта синхронизатора механически сцепляет блокирующуюся ступицу вторичного вала и звездочку цепной передачи, и затем отключается электромагнитная муфта.

Вязкостная муфта

Функция вязкостной муфты аналогична функции муфты дифференциала повышенного трения. Эта муфта обеспечивает передачу крутящего момента к колесам независимо от сцепления шин с дорогой. Вязкостная муфта автоматически выполняет эту функцию для улучшения тягового усилия автомобиля, когда изменяется частота вращения передних и задних колес.

Вязкостная муфта аналогична по конструкции многодисковым муфтам, используемым в автоматических коробках передач. Вязкостная муфта имеет герметичный корпус, в котором содержится два комплекта дисков. Диски имеют ферритноеазотированно-цементированное покрытие. Один комплект дисков соединяется с корпусом муфты, а другой комплект соединяется с внутренней ступицей муфты.

Корпус вязкостной муфты — это герметичный блок; он заполняется комбинацией специального силикона на основе жидкости (85 %) и воздуха (15 %). Вращение корпуса под действием жидкости передается к ступице. Когда диски (ведущие) корпуса вращаются, они «прорезают» жидкость. Жидкость быстро нагревается и расширяется в корпусе. Когда жидкость расширяется, это заставляет воздух, содержащийся в корпусе, плотно прижиматься к дискам (ведомым) ступицы и вращаться с той же самой частотой вращения, что и ведущие диски. Крутящий момент эффективно передается между ведущими и ведомыми дисками без прямого контакта между ними.

Поток мощности в базовой раздаточной коробке

Имеются три пути передачи мощности через эту раздаточную коробку:

•    4×4 High
•    4×4 Low
•    Привод на 2 колеса

Низкий диапазон обеспечивается планетарной передачей. Для управления потоком мощности к звездочке приводной цепи в режиме 4WD используется блокирующая втулка.

Современные раздаточные коробки имеют несколько преимуществ над системами, использовавшимися в прошлом. В число преимуществ входят такие, как легкость переключения, тихая работа и уменьшение износа элементов. Когда выбран режим 2WD, в отличие от старых систем современные раздаточные коробки позволяют всем внутренним элементам 4WD расцепляться с трансмиссией. Они не создают никакой дополнительной задержки движения и не оказывают неблагоприятного воздействия на экономию топлива.

Диапазон 2WD High

Когда автомобиль переключается в режим 2Н, понижающая ступица перемещается вперед, вводя свои внутренние шлицы в зацепление с наружными шлицами на конце первичного вала. Первичный вал блокируется с задним вторичным валом, и крутящий момент передается к заднему дифференциалу. Ни один из элементов 4WD не активизирован в это время.

Если шлицы понижающей ступицы и первичного вала состыкованы (предотвращая зацепление), цилиндрическая пружина в основании вала будет сохранять давление переключения, позволяя элементам сцепиться, как только первичный вал начинает вращаться.

Диапазон 4WD High

Когда автомобиль переключается на какую-нибудь передачу, крутящий момент передается к первичному валу раздаточной коробки от вторичного вала коробки передач. Понижающая ступица соединяет первичный вал с задним вторичным валом, и крутящий момент передается к заднему мосту. Когда выбирается диапазон 4WD, блокирующая втулка перемещается и сцепляет внутреннюю блокирующую ступицу с ведущей звездочкой.

При внутренней блокирующей ступице, сцепленной с ведущей звездочкой, ведущая звездочка блокируется с задним вторичным валом. При заднем вторичном вале, сблокированным с ведущей звездочкой, крутящий момент передается также и к переднему мосту — посредством приводной цепи, ведомой звездочки и переднего вторичного вала

Диапазон 4WD Low

Когда выбирается режим 4L, понижающая ступица перемещается на водило, блокируя водило с задним вторичным валом. Когда включается какая-либо передача, крутящий момент передается через центральную (солнечную) шестерню к сателлитам. Сателлиты обкатываются по внутренней стороне коронной шестерни, что заставляет водило и задний вторичный вал вращаться с понижением относительно первичного вала. Теперь через раздаточную коробку передается более высокий крутящий момент.

Как и в положении 4Н, внутренняя блокирующая ступица остается сблокированной с ведущей звездочкой. При внутренней блокирующей ступице, сблокированной с ведущей звездочкой, крутящий момент через приводную цепь, ведомую звездочку и передний вторичный вал также передается к переднему дифференциалу.

Элементы передней трансмиссии

Передний карданный вал

При работе в режиме 4WD передний карданный вал передает мощность к переднему ведущему мосту. Типовой передний карданный вал имеет передний одиночный карданный шарнир, задний одиночный или двойной карданный шарнир, заднюю скользящую вилку и чехол (для закрывания шлицов скользящей вилки).

Передний мост

Передний ведущий мост требуется для передачи мощности от дифференциала к передним колесам. Передний ведущий мост действует также как задний ведущий мост. Когда система находится в режиме 4WD передний ведущий мост направляет поток мощности через полуоси к обоим передним колесам. Большинство полуосей состоят из двух частей: внутренней секции, которая в дифференциале соединяется с полуосевой шестерней, карданного шарнира или шарнира равных угловых скоростей, и наружной секции, которая соединяется со ступицей колеса.

В автомобилях 4WD используются два типа передних мостов: с цельной балкой и для независимой передней подвески (IFS).

Мосты с цельной балкой имеют монолитную конструкцию. Такие мосты используются в таких вариантах, в отношении которых предполагается, что на передок автомобиля будет возложена существенная дополнительная масса от такого оснащения, как лебедки, снегоуборочный инвентарь и т.д.

Мосты IFS предназначаются для того, чтобы позволить переднему мосту стать неотъемлемой частью подвески автомобиля. В мостах IFS используются полуоси с шарнирами равных угловых скоростей, дающими мостам «гибкость» относительно грунта, и чашкой дифференциала, которая является частью картера моста.

Блокирующиеся ступицы колес

Имеются три типа блокирующихся ступиц: механическая (с ручной активизацией), которая требует усилий со стороны водителя для управления ей; автоматическая, которая активизируется на основании вращения полуоси; и вакуумная, которая вводится в зацепление внешним источником вакуума. Механические ступицы имеют муфту, которая переключается вращением части блока ступицы, чтобы вручную сцепить муфту (чтобы заблокировать ступицу) или расцепить ее. Ступица сцепляется, когда внутренний кулачок перемещает шпонку на ступице муфты в зацепление с пазом в ступице колеса. Автоматические ступицы имеют функцию, благодаря которой вращение моста заставляет работать кулачок в ступице. Эта функция позволяет водителю включать режим 4WD без уделения внимания блокировке ступиц.

Система с вакуумной блокировкой ступиц (PVH) -это система рассоединения привода переднего моста, которая сцепляет ступицы с полуосями переднего моста или расцепляет их, используя вакуум, поступающий из впускного коллектора. Когда водитель включает или выключает режим 4×4, электронный модуль активизирует электромагнитный клапан PVH, чтобы подать к блокираторам ступиц вакуум, глубина которого соответствует одному из двух уровней. Нижний уровень регулируется электромагнитным клапаном и используется для выключения блокиратора каждой ступицы. Высокий уровень используется для включения блокиратора каждой ступицы. Если вакуум отсутствует, система остается в том режиме, в котором находится в текущий момент. Система PVH рассчитывается таким образом, чтобы не было никакого перекрытия между уровнями включения/ выключения блокираторов ступиц и уровнями активизации/ выключения

запчасти mazda

РАЗДАТОЧНАЯ КОРОБКА ДЛЯ MERCEDES-BENZ ML GL W164

Работоспособность раздаточной коробки Mercedes ML/GL W164

Многих владельцев автомобилей повышенной проходимости интересует ресурс раздаточной коробки. Этот агрегат отвечает за правильное распределение крутящего момента по ведущим мостам. Также от него зависит увеличение крутящего момента при езде по бездорожью. Поэтому неудивительно, что водители хотят знать, до какого времени раздаточная коробка их, скорее всего, не подведет и когда ее понадобится менять.

Наша авторазборка специализируется на автомобилях Mercedes-Benz ML и GL в кузовах 164 серии. Большой опыт работы и общения с теми, кто обращается к нам за запчастями, помогает нам находить ответы на подобные вопросы. Поэтому мы готовы поделиться информацией, которая обязательно вам пригодится.

---

Многих владельцев автомобилей повышенной проходимости интересует ресурс раздаточной коробки. Этот агрегат отвечает за правильное распределение крутящего момента по ведущим мостам. Также от него зависит увеличение крутящего момента при езде по бездорожью. Поэтому неудивительно, что водители хотят знать, до какого времени раздаточная коробка их, скорее всего, не подведет и когда ее понадобится менять.
Наша авторазборка специализируется на автомобилях Mercedes-Benz ML и GL в кузовах 164 серии. Большой опыт работы и общения с теми, кто обращается к нам за запчастями, помогает нам находить ответы на подобные вопросы. Поэтому мы готовы поделиться информацией, которая обязательно вам пригодится.

Ресурс раздаточной коробки на Mercedes ML/GL W164

Как показывает наша практика, конструктивные особенности раздатки не оказывают серьезного влияния на длительность ее бесперебойного функционирования. Проблемы возникают примерно в одно и то же время.
1. Нередко уже при пробеге 100-150 тысяч километров водитель «Мерседеса» GL/ML может услышать шум. Это говорит о том, что возникли проблемы с цепью. Ее можно заменить, не меняя при этом всю коробку.
2. Когда пробег достигает 200-250 тысяч километров, появляются проблемы с самой раздаточной коробкой. Здесь уже требуется полная замена.
3. Некоторые водители не сталкиваются с перебоями в работе раздатки даже до 300 000 км пробега. Но если вы не меняли и даже не ремонтировали этот агрегат ранее, лучше не дожидаться возникновения неисправности. Если на счетчике пробега вы видите цифру 300 000, имеет смысл снять старую раздаточную коробку и установить новую.

Контрактные запчасти: надежно и выгодно

Компания «Форс Моторс Групп» предлагает оптимальное решение тем, кто хочет заменить раздаточную коробку и при этом сэкономить без ущерба для надежности и безопасности. Мы реализуем контрактные запасные части по выгодной цене.
Наша компания:
• закупает в США и европейских странах автомобили Mercedes-Benz – приоритет отдается моделям ML и GL в кузовах 164 серии;
• разбирает их и снимает детали, узлы и агрегаты, которые находятся в хорошем состоянии;
• проверяет их надежность и предлагает российским водителям.
Благодаря нам вы получите контрактные запчасти высокого качества с гарантией, причем стоимость их будет ниже, чем новых. Если вам необходима раздаточная коробка для «Мерседес» ML/GL W164, вы обязательно найдете ее в нашем каталоге. Закажите ее с доставкой в ваш регион.

Раздаточные коробки — должен знать каждый. Общая полезная информация

« Назад

Раздаточные коробки — должен знать каждый.  31.10.2013 02:40 Идентификация



Обычно все раздаточные коробки компании New Venture (бывшей New Process) имеют идентификационную табличку, которая содержит сведения о номере модели, идентификационном номере (заводском), серийном номере и передаточное число пониженной передачи. Буквы после номера модели обозначают: «AMC» — для автомобилей компании AMC, «J» — для Jeep. «C” — для Chevrolet, «F” — для Ford и «D” — для Dodge. Jeep Grand Cherokee ZJ поставлялся с 3 типами раздаточных коробок:

Поставлялась с дизельным двигателем.
Примечание: в первые годы производства Jeep Grand Cherokee ZJ (1993-95) из-за нехватки поставляемых на завод раздаточных коробок иногда с 6-цилиндровым двигателем.
                                                            Command-Trac (NV231 или NP231)

передаточное отношение пониженной передачи 2,72;

используемое масло: для автоматических трансмиссий ATF типа Dextron II, замена — каждые 50 000 км;

заправочная емкость:
Cherokee/ XJ — 1,1 литра
Wrangler/YJ — 1,5 литра;

в зависимости от коробки передач, с которой применяется, имеет входной вал с 21, либо с 23 шлицами. Агрегатируемая с автоматической коробкой, раздатка имеет более длинный входной вал.

имеет режимы:
2H — включен только задний мост,
4H — включены оба моста,
4L — включены оба моста на пониженной передаче.

Режимы 4H, и 4L в этой коробке только для скользкой или грязной поверхности с небольшой(!) скоростью. Нельзя, например, мчаться в этом режиме по заснеженному шоссе — будут проблемы с курсовой устойчивостью автомобиля. Дело в том, что у этой коробки отсутствует межосевой дифференциал. Езда в этих режимах по сухой поверхности приводит к повышенному износу трансмиссии и выходу из строя раздаточной коробки!

Selec-Trac (NP242)

Поставлялась с 6-цилиндровым двигателем.

передаточное отношение пониженной 2,72;

используемое масло: для автоматических трансмиссий ATF типа Dextron II, замена — каждые 50 000 км;

заправочная емкость — 1,4 литра;

в зависимости от типа вала коробки передач, с которой применяется, имеет входной вал с 21 (87-89 годов выпуска), либо с 23 шлицами;

имеет режим Full Time 4wd в дополнение к 2WD, 4H (или Part Time 4WD) и 4LO режимам. Данный режим обеспечивается наличием в коробке межосевого дифференциала.

2 WD — включен только задний мост,
4 Full Time — включены оба моста, крутящий момент распределен: 48% — на передний мост и 52% — на задний,
4 Part Time — включены оба моста, межосевой дифференциал заблокирован,
4 LO — включены оба моста на пониженной передаче, межосевой дифференциал заблокирован.
4 Full Time сконструирован для езды по сухим дорогам в режиме полного привода без ограничений.
Режим 4 Part Time на коробке Selec-Trac — это блокирование межосевого дифференциала. Езда в этом режиме по сухой поверхности приводит к повышенному износу трансмиссии и выходу из строя раздаточной коробки!

Quadra-Trac (NV249)

Поставлялась с 8-цилиндровым двигателем и 6-цилиндровым двигателем.

Выпускалась в двух вариантах:

NV249, до 1996 года, системы Full-time
NV249OD, с 1996 года, системы On Demand

передаточное отношение пониженной 2,72;

имеет режим 4WD High; Neutral; 4WD Low

заправочная емкость — 1,2 литра;

рекомендуемое масло — Mopar Dextron II или Mopar ATF Plus тип 7176

4WD High — включен полный привод;
Neutral — нейтраль,
4WD Low — включены оба моста на пониженной передаче, межосевой дифференциал и виско-муфта заблокирована. Этот режим можно включать только кратковременно! До 1996 года в этом режиме межосевая виско-муфта механически не блокировалась, что сказывалось на проходимости, естесственно.

Слабым местом является вязкостная муфта, которая чувствительна к разным размерам колес на передней и задней оси, длительному буксованию (перегрев).

Quadra-Trac II (NV247)

На новом Grand Cherokee WJ 1999 года вместо Quadra-Trac ставится новая раздаточная коробка Quadra-Trac II, которая имеет блокируемую (до 100%) героторную муфту, срабатывающую от разности скоростей. Принцип действия героторного насоса, как у шестеренчатого маслянного насоса. Ротор этого насоса приводится карданным валом переднего моста, корпус — карданным валом заднего моста. Давление, развиваемое насосом таким образом завист от разности скоростей переднего и заднего моста.

В обычных условиях, 100% крутящего момента подается на заднюю ось. Как только обнаруживается разница скоростей передней и задней оси, начинает работать героторный насос, подавая давление в многодисковую муфту, тем самым частично (или полностью) блокируя ее.

В результате часть крутящего момента перераспределяется на передний мост.

передаточное отношение пониженной 2,72;

4All time — включен полный привод; муфта, стоящая между мостами, обеспечивает автоматическое распределение крутящего момента между мостами от 5 до 95%.
Neutral — нейтраль,
4Lo — включены оба моста на пониженной передаче, межосевая муфта заблокирована.

заправочная емкость — 1,1 литра;
Масло — специальное для этой раздаточной коробки (Mopar Transfer Case fluid PN: 05016796AA), никакое другое лить нельзя!

Quadra-Trac I (NV147)

В 2004 году устанавливалась в комплектации Laredo с 4-литровым двигателем.

Упрощенная раздаточная коробка, созданная на основе NV47. основное отличие — отсутствие пониженной передачи и положения «Нейтраль»

4All time — включен полный привод; дифференциал, стоящий между мостами, обеспечивает автоматическое распределение крутящего момента между мостами от 5 до 95%.

заправочная емкость — 1,1 литра;
Масло — специальное для этой раздаточной коробки (Mopar Transfer Case fluid PN: 05016796AA), никакое другое лить нельзя!

Раздаточная коробка что это такое

Раздатка. Раздаточная коробка. Что это такое и как работает раздаточная коробка

Раздаточная коробка или как её называют в народе раздатка широко и давно известный автомобильный агрегат, при помощи которого появляется возможность распределить крутящий момент полученный от двигателя (и пройденный через коробку передач. В этой статье мы рассмотрим основные виды раздаточных коробок и их принцип работы.

Что такое раздатка. Назначение раздаточной коробки

Раздаточная коробка устанавливается практически на все автомобили с полным приводом (например, Нива, УАЗ) или на автомобили с каким-либо дополнительным оборудованием требующий отдельный привод, и по принципу действия в первую очередь предназначена для разделение крутящего момента по осям автомобиля, отсюда и название — раздаточная коробка. Впервые раздатка была применена в начале прошлого века на легковых автомобилях, которые были предназначены для участие в гонках по бездорожью.

Но большинство потребителей не сразу поняли всю выгоду от «коробки скоростей» (такое название была дано раздаточной коробке после её изобретения) и отнеслись довольно таки скептически к данному новшеству. Но после применения раздатки в полноприводных грузовых автомобилях интерес у производителей и конечных потребителей к нему возрос. Хоть основной функцией данного узла и является распределение крутящего момента, у большинства его модификаций есть и дополнительная функция в виде увеличения передаточного числа.

3

Данная функция позволяет увеличить тяговые характеристики автомобиля, тем самым повышает проходимость транспортного средства, что очень полезно при передвижении по бездорожью.

Основные функций раздаточной коробки можно выделить:

1. Распределение крутящего момента по ведущим мостам, для обеспечения проходимости транспортного средства по бездорожью, максимально понижая циркуляционную мощность.
2. Повышение крутящего момента на ведущих мостах для снижения сопротивления качению колес, при эксплуатации автомобиля по бездорожью.
3. Обеспечение устойчивого движения транспортного средства на малой скорости при работе силового агрегата на максимальных мощностях.

Устройство раздаточной коробки. Конструкция.

Обычно раздаточная коробка крепится на лонжеронах автомобиля с помощью кронштейнов с подушками (буферами) функцией которых является гашение вибрационных нагрузок, но на разных автомобилях схема расположения раздатки может иметь разные варианты установок.

Раздатка в зависимости от модели может иметь разное устройство, но так как принцип работы раздаточной коробки вне зависимости от модели практически одинаков, то и её устройство имеет общие основные элементы:

• ведущий вал
• механизм для блокировки межосевого дифференциала
• цепная или зубчатая передача для передачи крутящего момента на приводной вал передней оси
• межосевой дифференциал
• вал привода задней оси
• понижающая передача
• приводной вал передней оси.

Все данные элементы постоянно смазываются при помощи трансмиссионного масла, которое находится в корпусе раздаточной коробки, тем самым обеспечивая смазку всех внутренних элементов.

Виды раздаточных коробок

Среди массы модификаций, можно выделить основные типы раздаточных коробок:

1. По расположению валов привода ведущих мостов

• с соосными валами (приводящий вал с коробки передач соосен с валом привода заднего моста). Этот тип широко распространен благодаря своей незамысловатой конструкции.
• с несоосными валами (приводящий вал КПП не соосен с валом привода заднего моста). Данный вид отличается высоким КПД, компактными габаритами и с точки зрения акустических параметров (не самые маловажные параметры) выглядит гораздо привлекательнее своих собратьев.

2. По приводу ведущих мостов

• с механизмом блокирования привода ведущих мостов. Этот тип позволяет использовать максимально тяговую силу автомобиля без пробуксовки колес. Но у данного вида есть некоторые минусы – это повышение потребляемого автомобилем топлива, повышение износа шин и увеличение нагрузки на элементы трансмиссии.
• с дифференциальным приводом. Данный тип коробок отличается наличием межосевого дифференциала, который дает возможность вращать ведущие валы с разными скоростями. Из минусов – понижение проходимости автомобиля. Для увеличения тяговых характеристик межосевые дифференциалы изготавливаются с элементом принудительной блокировки.

3. По числу передач различают -одно, -двух и трехступенчатые коробки. Большей популярностью раздаточные коробки с двухступенчатой передачей.

Режимы работы раздаточной коробки.

Режим работы раздаточной коробки в зависимости от конструктивных особенностей может подразделяться на несколько видов:

• межосевой дифференциал заблокирован и оба ведущих моста работают
• дифференциал автоматически заблокирован и оба ведущих моста в работе
• оба ведущих моста получают крутящий момент (как у автомобиля Нива)
• работает только задний мост
• оба моста в работе на понижающей передаче, дифференциал заблокирован. В данном режиме у автомобиля самая высокая проходимость.

Переключение раздаточной коробки от одного режима работы к другому происходит при помощи рычага (на старых поколениях автомобилей с полным приводом) и с помощью кнопок. Само переключение может осуществляться механическим, электрическим, пневматическим и даже с гидравлическим приводом.

Принцип работы и схема раздаточной коробки.

Наверняка, многие, кто сталкивался с полноприводными автомобилями задавался вопросом: как работает раздатка? Принцип работы раздаточной коробки во многом зависит от его конструкции.

Схема и принцип работы простейшей раздаточной коробки выглядит примерно таким образом: коробка передач передает крутящий момент на ведущий вал раздаточной коробки (иногда между коробкой передач и раздаткой стоит ретардер), который в свою очередь передает момент на межосевой дифференциал.

Межосевой дифференциал распределяет крутящий момент между валом привода задней оси и валом привода передней оси (он также имеет важную функцию – он дает возможность вращаться осям с разной угловой скоростью). Дальше в зависимости от режима работы раздаточной коробки крутящий момент передается либо на оба моста, либо только на один. Здесь также важным элементом является механизм блокировки межосевого дифференциала, в задачи которого входит полное или частичное отключение межосевого дифференциала. Данная функция обеспечивает жесткое сцепление и, соответственно, одинаковую скорость вращения валов привода переднего и заднего моста.

Видео о том как работает раздаточная коробка

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 11 чел.
Средний рейтинг: 4.6 из 5.

Раздаточная коробка: устройство и принцип работы

Многие автолюбители приобретая машины отдают предпочтение повышенной проходимости автомобиля. Раздаточная коробка (раздатка) при работе с дополнительным приводным мостом, установленные в автомобилях для отечественных дорог, очень востребованы. Поэтому, различные марки кроссоверов, внедорожников имеющие данные устройства имеют преимущества перед другими машинами, даже если стоимость такого транспорта кажется несколько выше.

Назначение раздаточной коробки

Назначение раздаточной коробки (РК) состоит в распределении передающего усилия между ведущим и дополнительными мостами. Так же раздатка позволяет включать либо выключать ведущий мост и в некоторых случаях понижать или повышать передаточное число и тем самым увеличивать в двое количество существующих передач применяемых для коробки передач машины.

Схема полного привода с раздаточной коробкой передач

Такое вождение особенно важно при движении по хорошей автостраде, раздаточная коробка передач позволяет отключить дополнительный мост, тем самым снимается нагрузка на двигатель, трансмиссию уменьшается расход топлива. Создание раздаточной коробки идёт с начала двадцатого века, когда начинались развиваться гонки на автомобилях по шоссе и в условиях бездорожья.

Особенно применение такого агрегата нужно для грузовой техники, где планировалось использование дополнительного осевого моста. Необходимо было как то сбалансировать крутящийся момент между двумя мостами.

Как только автомобиль попадает в условия бездорожья, то применение раздатки совместно с межосевым дифференциалом помогают двигателю распределить вращающийся момент к мостам в необходимом пропорциональном соотношении веса нагрузки, обеспечивая равномерно колёсам разных мостов вращаться с одинаковой скоростью, тем самым снижается нагрузка в трансмиссии и уменьшается износ механизмов, а главное, автомобиль преодолевает препятствия и движется равномерно в плохих дорожных условиях.

Классификация раздаточных коробок

Существует в конструктивном исполнении много разных типов и классификаций раздаточных коробок (РК). Поэтому механизмы разделяются на следующие категории:

1. По способу распределения мощности механизмы могут быть:
   • подключённый постоянный привод на оба моста;
   • возможность отключения одного из мостов;
   • возможность отключения и включения любого из мостов.
2. По числу передач коробки бывают:
   • одноступенчатые;
   • двухступенчатые;
   • трёхступенчатые. Это обозначает что передаточное число на колесо равно 1, 2 или 3. Чем больше число, тем больше усилие на колесо.
3. По типу механизма управления существует следующая классификация раздаточных коробок (РК):
   • РК с автоматическим, электронным подключением с помощью сервопривода или гидропереключателя. Очень эффективна такая система при гололёде, при торможении система отключает задний мост, остаётся тормозная трансмиссия заднего моста, а передний мост продолжает двигать транспорт и держит машину прямолинейно.
   • Полуавтоматическая РК работает от кнопок управления на машине. Позволяет в необходимый момент принудительно включить или выключить привод РК.
   • Ручная РК имеет специальные рычаги управления расположенные обычно между передними креслами. Управление выполняется исключительно ручное, механическое, что обеспечивает при рабочем состоянии системы её полную безотказность. Распространена на российских семействах УАЗ, КАМАЗ, МАЗ, а так же на иностранных джипах с ручной коробкой передач.
4. По расположению валов механизмы делятся на следующие:
   • РК имеют соосные приводные валы к мостам, обеспечивается единое использование главной передачи для обоих мостов.
   • Привод РК может заблокировать привод моста обеспечивается движение без пробуксовки, мост подключается на труднодоступных участках. При движении по шоссе мост дополнительный отключается. РК имеют дифференциальный привод мостов.
   • Передний мост постоянно подключён, для прохода трудного участка дороги следует включить дифференциал.

Устройство раздаточной коробки

Устройство раздаточной коробки

Общее устройство раздаточных коробок имеет следующую компоновку.

1. Основной ведущий вал.
2. Приводные валы для передней и задней осей.
3. Передача цепная или зубчатая.
4. Межосевой дифференциал и механизм блокировки.
5. Понижающая передача или синхронизатор.

В конструктивном плане схема раздатки состоит из корпуса состоящий из двух частей заполненный маслом, в котором ведущий вал двигателя соединён через цепную (или зубчатую) передачу с межосевым дифференциалом и с устройством блокировки, подключен к двум приводных валам передней и задней оси.

Принцип работы раздаточной коробки. Видео

Принцип работы раздаточной коробки, как показано на видео, выше, состоит в подключении и отключении мостов автомобиля. С помощью межосевого дифференциала происходит изменение крутящего момента и передача этого усилия на передний и задний оси, с равномерным либо разделённым усилиями на колеса.

В подробном описании работа раздаточной коробки происходит следующим образом.

1. От коробки передач автомобиля вращение поступает на ведущий вал и передаётся через шестерёнки на промежуточный вал, так как одна из шестерёнок промежуточного вала постоянно заблокирована с ведущим, поэтому вращение передаётся сразу.
2. На промежуточном валу имеется подвижная шестерня, которая при зацеплении передаёт вращение на передний (или задний) мост с помощью механизма управления. Такой принцип работы самый простой.
3. Для улучшения передачи и изменения крутящего элемента существует дифференциал межосевой, который служит для снятия нагрузки при переключении и плавности перехода вращения. Для устранения недостатка торможения при включённых обоих мостах при сопротивлении одного из мостов включена в схему блокировка дифференциала.

Механизм блокировки межосевого дифференциала

Принцип работы блокировки дифференциала наглядно показан ниже, на видео.

Механизм блокировки межосевого дифференциала имеет три вида блокировки.

1. Многодисковая фрикционная муфта. За счёт применяемых в конструкции фрикционных дисков выполняет контроль и распределения усилия крутящего момента на оси автомобиля в зависимости от дорожной ситуации. При нормальных условиях на осях загрузка равномерная, при изменении ситуации и прокручивании оси (буксовании) фрикционный диск сжимается и блокирует межосевой дифференциал частично. В последствии на не работающий мост  передаётся больше усилия, крутящего момента, и автомобиль начинает двигаться на полном приводе.
2. Следующий вид вискомуфта или ещё есть название вязкомуфта. Дешёвая и простая конструкция из комплекта дисков в корпусе с заполненной силиконовой жидкостью. При работе диски соединены с мостами, если скорость их начинает различаться значительно, то силикон становится вязким и блокирует диски. Часто перегревается и имеет запоздание во включении.
3. Для автомобилей внедорожного или паркетного типа применяется дифференциал Torsen. В конструкции применены червячные шестерни, которые обеспечивают блокировку. Он так же переводит крутящий момент на ось, имеет меньше проскальзывания. При перераспределении передаёт не более 80% мощности на загруженную ось, на буксирующей оси остается до 20 мощности.

Основные неисправности раздаточных коробок и их причины

Раздаточная коробка является механическим устройством, которое, как и другие механизмы может иметь определённый срок службы, где в период эксплуатации возникают некоторые неисправности. Существует несколько факторов, которые влияют на продолжительность работоспособности РК.

1. Конструктивное исполнение.
2. Устройство полного привода.
3. Режим эксплуатации.
4. Техническое обслуживание в указанные сроки.

К часто встречающимся основным неисправностям можно отнести следующие.

• Стуки, гул, вой — последствия износа шестерней и подшипников.
• Сильная вибрация в раздаточной коробке. Может возникать особенно в движении вследствие износа подшипников.
• Подтекание или течь масла. Обычно из-за нарушения герметичности сальников или вследствие других нарушений герметичности стыков в корпусе.
• Сложность во включении или самопроизвольное отключение коробки — износ зубьев шестеренок или муфты, неправильная регулировка.
• Дефект шестерёнок, муфт, фиксаторов. Требуется ремонт, разборка коробки, замена изношенных частей.
• Растяжение цепи коробки в последствии износа.
• При движении возникают рывки, сбои при работе коробки изи сильного растяжения цепи.
• Перегрев или быстрый нагрев муфты с запахом гари масла, резины изи износа сервопривода, фрикционной муфты.
• Возникает неустойчивость работы при нагрузках, поворотах.
• Электронное управление не работает иза выход из строя электромагнита, нет цепи питания, нарушено крепление проводки.

Заключение

Раздаточная коробка (раздатка) представлена на отечественном рынке разными производителями как в готовом виде, так и в виде отдельных запасных частей. Для квалифицированной помощи следует составить описание возникающих проблем с коробкой для сервисного центра, для того что бы при необходимости заказать необходимые запчасти и провести качественный ремонт. Для автомашин отечественного производства популярны раздаточные коробки ЗМЗ, ЯМЗ. Иностранные изделия популярны такие; Quattro, X-drive, 4-matic от следующих производителей; Eaton, BorgWarner, Dana, ZF, ОЕМ и многие другие.

Раздаточная коробка, что это и как ее не разрушить раньше времени?

Приветствую вас на страницах блога! В данном материале пойдет речь о раздаточной коробке, механизме, который находится за коробкой передач у полноприводных автомобилей. Раздаточная коробка что это? Многие слышали такое определение – раздатка, но не совсем понимают его важную поль. Рассмотрим устройство раздаточной коробки и её разновидности.

Раздаточная коробка что это за устройство

Прежде чем рассматривать устройства необходимо понять, в чем заключается работа раздаточной коробки. Тут как бы все просто, раздатка предназначена для перераспределения крутящего момента между передними и задними осями.

Кроме того, на спецтехнике (трактора, грузовики) из нее выходит вал отбора мощности для подключения дополнительного оборудования, такого как насосы, компрессоры и т. д. Так же раздаточная коробка может иметь в своем устройстве демультипликатор, который включает пониженную передачу. Это необходимо на бездорожье для повышения тяги от двигателя.

Ну а теперь переходим к самому интересному, а именно рассмотрении схемы раздаточной коробки и узлов из которых она состоит:

• Корпус;
• Входной вал;
• Выходные валы;
• Шестеренки;
• Дифференциал;
• Система управления.

Корпус

Он может быть как объединенным вместе с основной коробкой, так и стоять отдельным агрегатом. При отдельном положении связь между коробкой передач и раздаткой осуществляется отдельным валом, который для агрегата является входным.

Так же необходимо отметить что заполняется раздаточная коробка как и КПП, специальным трансмиссионным маслом.

Входной и выходной валы

Входной вал принимает от коробки передач крутящий момент и далее с помощью дифференциала, если он интегрирован в конструкцию, происходит передача его на выходные валы, которые идут соответственно на переднюю и заднюю ось.

Роль дифференциала состоит в перераспределении момента сил между валами на передние и задние колеса. Необходимость данной процедуры обусловлена тем, что колеса проходят неодинаковое расстояние. Например, передние колеса наехали на кочку, а задние все еще едут по прямой дороге, в итоге количество оборотов сделанное передней и задней осью будет разным.

Шестерни

Шестерни в раздаточной коробке нужны для связывание всех валов между собой. Кроме того, реализация пониженной передачи тоже возложена на шестерни, только с другим соотношением зубьев. Это как в обычной КПП только передач две, обычная (прямая) и пониженная.

Иногда, вместо шестерней автопроизводители используют металлическую цепь. Она считается менее надежной чем шестеренчатый привод.

Дифференциал

Следует упомянуть, что присутствует еще и механизм блокировки дифференциала. Он блокирует его работу и обороты делятся на передние и здание колеса поровну. Данная функция значительно поднимает уровень проходимости автомобиля на бездорожье.

Система управления

Она служит для переключения между режимами работы раздаточной коробки. На более старых автомобилях управление происходило при помощи механических тяг и рычагов, которые водитель перемещал в салоне. На современных же автомобилях управление раздаткой осуществляется через специальные вакуумные или электрические приводы. А водитель нажимает только кнопочки или крутит специальные шайбы.

Виды раздаточных коробок

Условное разделение раздаточных коробок мы сделаем по автомобилям, на которые они устанавливаются, так как этот параметр наиболее точно характеризирует требование к агрегату. А автомобили с полным приводом делятся на:

• Кроссоверы;
• Внедорожники.

Не все знают что кроссоверы, ещё из называют паркетники, относятся к классу автомобилей, для которых езда по бездорожью вещь весьма условная. К ним по строению трансмиссии можно отнести и легковые полноприводные машины.

Они могут проехать небольшую лужу или забраться на бордюр, но месить на них грязь не стоит. А все из-за того что раздаточная коробка у них имеет блокировку дифференциала со склонностью к перегреву при частом буксовании. Делается она на основе одной из трех систем:

1. Вискомуфта;
2. Дифференциал Торсен;
3. Многодисковая муфта.

Рассмотрим кратко каждую из систем.

Вискомуфта

Вискомуфта построена на базе специальной жидкости, которая находиться между многочисленными, крутящими относительно друг друга с малыми зазорами, пластинами раздатки. Пластины связаны с выходными валами и когда разница между оборотами пластин становиться очень большая (одна из осей буксует) жидкость резко повышает свою вязкость и связывает (жестко склеивает) пластины между собой, блокируя дифференциал.

Но долго она в таком состоянии не может быть потому что жидкость перегревается и теряет свои свойства.

Дифференциал Торсен

Такой дифференциал создан на основе червячных передач и его главное умение быстро и точно перераспределять крутящий момент между осями. Очень хорошая механическая конструкция на основе червячных шестерен, но главный его недостаток ненадежность, то есть в критических ситуациях он склонен к быстрому разрушению.

Многодисковая муфта

Это более надежный механизм, на который переходят все современные кроссоверы.

Ее устройство представляет из себя набор дисков, которые между собой трутся в зависимости от силы, которая на них давит. И чем больше сила тем сильнее они блокируют дифференциал.

Прижимом командует компьютер на основе показаний от датчиков и положения селектора.

Следует сказать, что две предыдущие системы не требовали от водителя участия и работали самостоятельно.

Многодисковая муфта тоже, при длительной пробуксовке начинает перегреваться, и чтобы сохранить механизм, электроника отключает ее работу, автомобиль становиться моноприводным. Это мудрое решение для «нежных» паркетников, которых иногда испытывают,  по незнанию, на внедорожность, сохраняя их от поломки.

Так же немаловажным фактором является в кроссоверах отсутствие пониженного ряда в трансмиссии.

Что же касается внедорожников, то стоит заметить высочайшую надежность их трансмиссии при езде по бездорожью. Блокировки в них осуществляются жестко, без возможности плавного изменения крутящего момента между осями.

Да, это плохо сказывается на управлении при высоких скоростях, зато буксовать можно сколько угодно, без боязни перегрева.

Кроме того, в раздатке таких автомобилей есть демультипликатор, для включения пониженной передачи. Может быть один или два пониженных режима.

Благодаря этому, внедорожники могут вскарабкаться на гору очень большой крутизны или ехать по грязи без опасения, что не хватит тяги двигателя.

Так же пониженная передача дает возможность двигаться на очень малых скоростях (1-2 км/ч), что дает время водителю без остановки машины точнее выбрать траекторию движения.

Подводя итоги, можно заметить, раздаточная коробка очень полезный агрегат. И если не насиловать его зря, а учитывать предназначение транспортного средства то срок службы будет очень долгим.

На этом разрешите откланяться.

По традиции подписывайтесь на рассылку нового материала,  и не забывайте делиться знаниями с друзьями в социальных сетях ссылками на наши материалы. И счастье от полученных новых знаний вам обеспечено!

назначение, виды, устройство, как работает

Автомобили повышенной проходимости популярны среди автолюбителей. Разница таких машин от обычных – с приводом на одну из осей, сводится к тому, что у них ведущими являются оба моста. Это повышает вероятность прохождения сложного участка дороги (грязи, сугроба и т. д.). Сделать ведущими оба моста на автомобиле позволяет комплектация трансмиссии дополнительным агрегатом – раздаточной коробкой, или говоря по простому — раздатка.

Раздаточная коробка представляет собой редуктор, который распределяет крутящий момент по двум осям. Находится этот агрегат за коробкой передач.

На машинах повышенной проходимости используется несколько типов раздаточных коробок, отличающихся по:

• устройству;
• типу подключения;
• соотношению распределения момента;
• способу управления;
• типу подключения к КПП.

Конструкций раздаточных коробок несколько, но принцип работы у всех типов одинаков.

Устройство и разновидности раздатки

data-full-width-responsive=»true»>

Для примера рассмотрим устройство самой простой раздатки – шестеренчатого типа. Такие агрегаты уже несколько вытеснились иными типами, но при этом считаются одними из самых надежных и «настоящих» раздаточных коробок.
Состоит шестеренчатая раздаточная коробка из 4-х валов, размещенных в корпусе – ведущего, ведомого, промежуточного вала и привода второго моста. На всех валах расположены шестерни, взаимодействующие между собой.

Ведущий и ведомый валы установлены на одной оси и имеют постоянное зацепление между собой. Это дает постоянную передачу вращения на один из мостов, то есть одна ведущая ось на автомобиле работает все время.

Промежуточный вал в раздатке посредством своих шестерен, зацепленных одновременно с шестеренками ведущего вала и привода второго моста, обеспечивает передачу крутящего момента на последний, поэтому вторая ось тоже получает вращение и является ведущей.

Принцип работы такого редуктора очень прост – ведущий вал получает вращение от коробки передач, сразу отдает его на ведомый вал и через промежуточный передает крутящий момент на вал привода второго моста. Но эксплуатация машины с таким типом раздатки и постоянной подачей вращения на оба моста затруднительна, поскольку из-за жесткого соединения валов управляемость авто падает, и возникает сильная нагрузка на элементы трансмиссии.

Конструкторы решают эту проблему двумя путями – установкой дифференциала (межосевого) и оснащением узла механизмом отключения одного ведущего моста.

Дифференциал в конструкции раздатки выполняет ту же роль, что и в главной передаче – возможность вращаться валам с разными угловыми скоростями. Его наличие снижает проходимость авто из-за возможного переброса всего крутящего момента на одну ось, если вторая потеряла сцепление с дорогой, но положительно сказывается на управляемости. Для повышения же внедорожных качеств дифференциал дополнительно оснащается блокировкой.

В агрегатах же с механизмом отключения, авто в обычном режиме эксплуатации имеет один ведущий мост, а второй задействуется при надобности.

Дополнительно шестеренчатая раздатка может иметь понижающую передачу, которая повышает тяговое усилие за счет изменения передаточного соотношения в раздаточной коробке. Реализуется понижающая передача установкой дополнительных шестерен на валы. То есть, на каждом валу размещено по две шестерни разных диаметров. При введении в зацепление одних из них передаточное соотношение в агрегате равно 1:1, никакого понижения нет, но если задействовать вторую группу шестеренок, то соотношение меняется. На одних автомобилях оно составляет 2:1, на других – 2,5:1. В результате скорость движения машины снижается, но пропорционально возрастает тяговое усилие. Примечательно, что понижающую передачу используют только при включении полного привода.

Помимо шестеренчатых раздаток на машинах применяются также и цепные. В них промежуточный вал отсутствует, а вращение на приводной вал второй оси осуществляется цепью. Такая конструкция отличается меньшей металлоемкостью узла, но и по надежности уступает шестеренчатому типу.

В современных конструкциях отказались от использования дифференциалов, а их место заняли муфты – механические (синхронизаторы), фрикционные, электромагнитные, вискомуфты. На ряде авто применяются дифференциалы Torsen.

Тип привода и влияние раздаточной коробки на него

Особенности работы раздатки влияют на тип полного привода, которых всего три:

1. Постоянный полный.
2. Полный привод, подключаемый вручную.
3. Привод, срабатывающий автоматически.

Примером постоянного полного привода является раздатка с обычным дифференциалом, оснащенным блокировкой (общепринятое название – Full Time). В автомобилях с такой системой раздаточная коробка дает постоянную передачу вращения по двум осям.

Привод, подключаемый вручную называют Part Time. В авто с такой системой привода раздаточная коробка в обычном режиме движения подает вращение только на одну ось, вторая же задействуется при потребности. В таких агрегатах дифференциал не используется, а вместо него устанавливаются муфты – механические, электромагнитные, которые подключают/отключают второй мост.

Система, использующая оба моста в автоматическом режиме – OnDemand. Применяется она на легковых автомобилях, и в этом случае раздатка направлена на повышение проходимости и на улучшение управляемости. Управление выполняется электроникой, взаимодействующей с АБС. В таких раздаточных коробках дифференциал отсутствует, а вместо него установлена муфта с электроприводом.
В системе OnDemand раздатка по умолчанию подает вращение только на одну ось. Но при возникновении определенных условий движения, электроника задействует привод муфты и происходит подключение второго моста.

Распределение момента раздатки

Распределение крутящего момента раздаточной коробкой бывает равным и неравным. В первом случае на оба моста подается вращение в пропорции 50/50. Такое распределение обеспечивает раздатка, не оснащенная дифференциалом или же с ним, но с блокировкой.

В коробках с неравным распределением соотношение разное. В раздатках Full Time и Part Time пропорции фиксированы и составляют 40/60 или 60/40.
Что касается систем OnDemand, то в них пропорции распределения «плавающие» и варьируются от 50/50 до 100/0. То есть, такие раздатки в автоматическом режиме могут равномерно распределять вращение или перебрасывать на одну ось.

Ещё кое-что полезное для Вас:

Способы управления

Раздатки, устанавливаемые на авто, имеют три способа управления:

• ручной;
• электропривод;
• электронная система управления.

Ручной привод раздатки – старый и примитивный. При таком приводе водитель посредством рычагов выполняет отключение/подключение второго моста, блокировку дифференциала, включение понижающей передачи.

Электропривод отличается тем, что переключения в раздаточной коробке осуществляются сервоприводами. Водитель же управляет при помощи клавиш. Это удобный тип привода, но не такой надежный, как ручной механический.

На некоторых авто встречается комбинированное управление, при котором включение/отключение второго моста выполняется сервоприводом, а понижающая передача задействуется при помощи рычага, установленного в салоне.

Электронная система управления используется в раздатках привода OnDemand. Поскольку переключения в узле осуществляются в автоматическом режиме, то никаких элементов управления раздаткой для водителя не предусмотрено.

Раздаточные коробки устанавливаются в трансмиссии по-разному. Чаще этот узел соединен с КПП, что снижает количество составных элементов трансмиссии. Но есть и авто у которых раздаточная коробка установлена отдельно от КПП, а соединяются они между собой дополнительным карданным валом.

Несмотря на единый принцип работы раздаточных коробок, особенностей их функционирования множество. На одних внедорожниках основной ведущей осью является задняя, а передняя подключаемая. Но есть  машины повышенной проходимости, у которых раздаточная коробка позволяет без проблем водителю делать основным любой ведущий мост.

Что такое раздатка в автомобиле и как она устроена

В современном мире довольно высокой популярностью пользуются автомобили, на которых установлена раздаточная коробка передач.

Отличаются от полноприводных машин тем, что у них ведущими являются сразу обе оси, что делает авто максимально проходимым в сложных местностях.

Что такое раздаточная коробка

Как правило, раздатка в автомобиле – это агрегат, который был специально разработан для того, чтобы максимально распределять крутящий момент ко всем приводным техническим устройствам. Такие КПП отличаются увеличенным количеством передач.

Основная функция такой коробки – равномерно распределить усилия на все ведущие мосты. Кроме того, благодаря ей автовладелец имеет возможность включать/отключать один из ведущих мостов (передний или задний). Раздатка комплектуется двухступенчатым редуктором, который влияет на придаточные числа и количество непосредственно самих скоростей.

Ликбез по раздаточным коробкам — Журнал «4х4 Club»

В теперешней жизни мы почти не попадаем на настоящее бездорожье. Оттого в перечне моделей среднестатистической фирмы автомобили с раздаточной коробкой встречаются все реже. Но все-таки они есть, и мы поговорим об этом самом «железном» из внедорожных агрегатов…

Упрощение и одинаковость конструкции автомобилей повышенной проходимости понятна.

Подавляющее большинство новых полноприводников построено по «легковой» схеме: поперечный двигатель спереди, постоянный привод на передние колеса и подключаемый с помощью дисковой муфты – на задние. Но в классе тяжелых внедорожных машин традиционно другой набор вездеходных ценностей, и раздаточная коробка для них – главный атрибут.

ОРТОДОКСЫ ЧЕСТНОГО ЖЕЛЕЗА
Раздаточная коробка – это самостоятельный довольно увесистый и сложный агрегат: нашпигованная шестернями, валами и муфтами часть трансмиссии между коробкой передач и ведущими мостами. Ее первое и основное назначение – разделять или раздавать в той или иной пропорции крутящий момент двигателя на оба ведущих моста – передний и задний.

Помимо распределительной функции, раздаточной коробке отдана еще одна – увеличивать крутящее усилие на колесах при одновременном понижении скорости передвижения. Так, на первой пониженной передаче по сравнению с первой повышенной примерно в три раза меньше скорость вращения колес и во столько же раз больше тяга на них. Редукторную часть раздаточной коробки  иногда называют демультипликатором и обозначают чаще всего как 4L или просто L.

Таким образом, внутри единого корпуса «живут» два устройства. И если с демультипликатором все более-менее однозначно (от модели к модели меняется лишь передаточное отношение), то принципов раздачи крутящего момента по мостам несколько. Соответственно, различаются и конструкции раздаточных коробок.

НИЧЕГО БОЛЕЕ ПОСТОЯННОГО…
Первый принцип – он же первый и исторически – постоянный привод на задний мост с временным подключением переднего. Знатоки воскликнут «парт-тайм» и будут абсолютно правы.  Такая трансмиссия более полувека доминировала во внедорожниках во многом благодаря простоте и выносливости конструкции. Примитивное подключение рычагом постепенно сменилось кнопочным управлением, но суть сохранилась.

Казалось бы, чего проще: на асфальте передний мост выключен, вне дорог – включен. Единственной загвоздкой оставался вопрос: когда именно надо подключать? Ведь позднее подключение «передка» на бездорожье чревато застреванием, а даже непродолжительное движение по асфальту в режиме 4х4 для большинства машин с part-time губительно технически.

Проблему решили инженеры Range Rover, заставив свою раздаточную коробку всегда приводить оба моста и заодно создав второй тип внедорожников. Разницу в скоростях переднего и заднего карданов гасит обыкновенный межосевой дифференциал. Симметричный, такой же как и между колесами. А для того чтобы трансмиссию постоянного полного привода уравнять по проходимости с подключаемой, установили еще и блокировку межосевого дифференциала.   Наша родимая «Нива» – из этой оперы.

Итак, оба типа во внедорожном режиме жестко приводили две оси, а на асфальте постоянный полный привод доминировал благодаря тяге четырьмя колесами. Кроме того, постоянно полноприводные всегда во всеоружии – так сказать, всегда все включено.

ТЕРМИНОЛОГИЯ:
Строго говоря, фраза «разделяет момент между двумя мостами» полностью корректна только для тех внедорожников, у которых в действительности имеется два ведущих неразрезных моста. Поскольку независимые подвески неизбежно вытесняют зависимые, термин «мост» по отношению к внедорожнику теперь означает не саму по себе неразрезную балку с двумя колесами, а совокупность узлов подвески и трансмиссии, относящихся к передней или задней паре колес. С таким же успехом тут употребимо слово «ось».

Рукоять.
Нет ничего надежнее механического переключения раздатки. Пусть ручка вибрирует и требует усилий, но зато наглядна

Часть тяжелых внедорожников сейчас сочетает задний неразрезной мост с независимой подвеской спереди (Mitsubishi Pajero Sport, Toyota TLC200). По этой схеме построено и большинство пикапов. Некоторые компании в новых моделях полностью отказались от неразрезных мостов, заменив их независимой подвеской (Range Rover, Infiniti QX56, Jeep Cherokee). И только самые консервативные модели, доживающие свой долгий век на конвейере (Mercedes Gelandewagen, Land Rover Defender, UAZ), сохраняют верность полностью зависимой подвеске с двумя непробиваемо-крепкими мостами.

НЕ ВСЕ ХОРОШО, ЧТО ПОЛНО
Но есть и минусы. Раздаточная коробка получилась очень громоздкой, тяжелой и сложной. На том же Range Rover, чтобы сохранить большой дорожный просвет, пришлось поднимать ее над полом салона и фактически размещать в объемистом «ящике» – подлокотнике. Подобные факторы напрямую повлияли на цену машин с постоянным полным приводом. Кроме того, конструкции part-time были на голову надежнее и безболезненно «переваривали» гораздо большие перегрузки.

Сделать раздаточную коробку с межосевым дифференциалом компактнее, легче и дешевле заставил инженеров полноприводный бум, стартовавший к концу ХХ века. Появились варианты с цепью вместо тяжелых шестерен (Nissan Terrano и MMC L200), с планетарной конструкцией в приводе пониженной передачи. Но оставалась еще одна проблема – устойчивость постоянно полноприводного автомобиля в скользком повороте.

SUPERSELECT
Раздаточную коробку с таким названием применяет компания Mitsubishi. Звучит непонятно, а по сути – обе системы (part-time и постоянный полный привод с межосевым дифференциалом) «в одном флаконе». Четыре положения SuperSelect позволяют двигаться исключительно на заднем приводе при отключенном переднем, подключать передние колеса вместе с задними через межосевой дифференциал (длительный режим), делать то же, но с заблокированным межосевым дифференциалом (аналог подключенного part-time) и, наконец, добавлять к заблокированному «центру» «понижайку». С какой стороны ни взгляни – рай для джипера!

СВОБОДА, РАВЕНСТВО И… «УШИ»
Когда вам говорят, что свободный дифференциал, дескать, «отправляет» часть крутящего момента на то или иное колесо или мост – не верьте! В системах со свободным дифференциалом вся мощность всегда уйдет туда, где будет меньшее сопротивление.

Классика поведения подобной трансмиссии на обледенелом лесном повороте при избытке скорости: начало дуги под тягой – больше момента уходит назад и автомобиль напоминает заднеприводный. Вы сбрасываете газ перед самой крутой частью виража, и мгновенно вес автомобиля, а с ним и доля крутящего момента устремляются вперед – машина стала переднеприводной, заскользила наружу! Вы судорожно парируете снос рулем и, вспомнив переднеприводные заповеди, слегка добавляете газу… Снова схватывают задние колеса, и высокий пикап или внедорожник, окончательно развернувшись поперек дороги, улетает в кювет! Почему так происходит? Потому что в раздаточной коробке вашего вездехода ничто не регулирует направление и долю крутящего момента. Он весь уходит туда, где в данную долю секунды больше скользит, причем переброс мощности происходит при мизерной, незаметной водителю разнице в сцеплении колес.

Побороть губительную свободу симметричного дифференциала пытались разными способами. Лучше всего это получилось у систем электронной стабилизации, но мы сейчас не о них. Помимо симметричных, в «раздатках» стали применять несимметричные дифференциалы, заведомо раздающие больший крутящий момент назад. Технически они несложны, но позволяют почти всегда оставлять автомобиль немного более заднеприводным, уберегая от коварных перебросов мощности. Такой дифференциал  стоит и в «раздатке» Audi Q7, и в «мицубишевском» SuperSelect II (33:67 %).

ОТБОР МОЩНОСТИ
Довольно редко от раздаточной коробки приводятся еще какие-то узлы, кроме мостов. Это может быть лебедка (на части Toyota Land Cruiser 80), разнообразные навесные агрегаты спецтехники (например, снегоочистители). Такую раздаточную коробку чаще называют коробкой отбора мощности.

Для нее используется специальная аббревиатура КОМ, дополнительные приводы вращают собственные карданные валы. Даже отечественный УАЗ-469 имел версию с КОМ для  щетки под  брюхом. За границей подобные коммунальные машины весьма широко используют и сегодня.

РАЗДАТКА-ЛАЙТ
Мода на внедорожники побудила создать более дешевые варианты «раздаток» для тех машин, эксплуатация которых в меньшей степени предполагает бездорожье. Прежде всего это одноступенчатые раздаточные коробки без «понижайки» (Mercedes ML без офф-роуд-пакета) и совмещение одной ступени с виско-муфтой и несимметричной раздачей (38:62%) у Cadillac Escalade с 2002 года. Подобных систем много, но в начале ХХI века большинство проблем, над которыми бились создатели металлических шедевров полного привода, успешно решила вездесущая электроника. Она сумела сверхточно и мгновенно дозировать подключение второго моста, избавив водителей и от необходимости возить с собой десятки килограммов «умного металла», и от того, чтобы платить за них.

Распознаватель. За несколькими положениями «шайбы» системы Terrain Response кроется целый мир разных настроек

Но на настоящем бездорожье, где все решает не скорость, а прочность «железа» и размер колес, сегодня, как и полвека назад, две исторические ветви науки о полном приводе вершат свой праздник.

Вездеход или нет?
Mercedes-Benz ML в качестве опции имеет офф-роудный пакет, включающий раздаточную коробку с пониженной передачей.   У стандартной версии пониженной нет

Раздаточная коробка — Простая английская Википедия, бесплатная энциклопедия

Показаны раздаточная коробка и карданные валы

Раздаточная коробка является частью трансмиссии полноприводных, полноприводных и других автомобилей с несколькими ведущими мостами. Обычно раздаточная коробка используется для включения (и отключения) функции полного привода. ^[1] В отключенном состоянии большинство систем полного привода работают в режиме двухколесного привода (включая только заднюю ось и колеса).По этой причине для полноприводных автомобилей раздаточная коробка не требуется.

Раздаточная коробка передает мощность от трансмиссии на переднюю и заднюю оси посредством приводных валов. ^[2] Раздаточная коробка синхронизирует вращение передних и задних колес, поэтому они вращаются с одинаковой скоростью. Обычно он содержит два или более наборов шестерен. Он имеет передаточное число 1: 1 (обычно называемое высоким диапазоном) для нормального использования в городе и на шоссе. Затем он содержит понижающую передачу для бездорожья.Обычное передаточное число нижнего диапазона составляет 2,72: 1. Это означает, что за каждые 2,72 оборота выходного вала коробки передач раздаточная коробка поворачивает оба карданных вала на 1 оборот. В модели Jeep Wrangler Rubicon используется понижающая передача 4: 1.

В большинстве раздаточных коробок есть два разных типа внутреннего механизма передачи энергии.

С зубчатым приводом [изменение | изменить источник]

В раздаточных коробках с зубчатым приводом используются комплекты шестерен для передачи мощности на передний и задний карданные валы. ^[3] Обычно это прочные и тяжелые агрегаты, которые используются в больших грузовиках. В настоящее время производятся коробки передач для легких грузовиков и внедорожников.

Цепной привод [изменить | изменить источник]

В раздаточных коробках с цепным приводом для передачи мощности на оси используется цепь. ^[3] Раздаточные коробки с цепным приводом тише, легче и дешевле в производстве, чем агрегаты с зубчатым приводом. Они используются в таких транспортных средствах, как компактные грузовики, полноразмерные грузовики, джипы и внедорожники.Некоторые энтузиасты внедорожного вождения модифицируют свои автомобили, чтобы использовать раздаточные коробки с шестеренчатым приводом, чтобы получить дополнительную силу, которую они обеспечивают. ^[4]

.

Что такое раздаточная коробка? (с изображением)

Раздаточная коробка — это устройство, которое разделяет мощность двигателя транспортного средства и направляет ее на переднюю и заднюю ведущие оси полноприводного транспортного средства. Он установлен за трансмиссией, и к нему подсоединяются передний и задний приводные валы. Он содержит либо шестерни, либо систему цепной передачи, в которой мощность распределяется от трансмиссии к осям. Раздаточная коробка обычно может переключаться между двумя ведущими колесами, полным приводом в высоком диапазоне, полным приводом в нижнем диапазоне и нейтральным.

Раздаточная коробка установлена ​​за трансмиссией, и к ней подсоединяются передний и задний приводные валы.

При работе в режиме полного привода раздаточная коробка передает мощность на заднюю ось автомобиля. Внутренние компоненты корпуса не вращаются под воздействием энергии от двигателя.Шестерни внутри корпуса вращаются и смазываются вращающимися шинами и колесами транспортного средства только во время его движения. В нейтральном положении раздаточная коробка предотвращает соединение трансмиссии автомобиля с трансмиссией во время буксировки автомобиля.

При обычном использовании на шоссе или бездорожье опция с четырьмя высокими колесами позволяет передним колесам двигаться с такими же нормальными скоростями шоссе, что и задние колеса.Это обеспечивает дополнительную тягу для повышения мобильности и контроля в условиях плохой тяги, сохраняя при этом адекватную скорость. В этом положении автомобиль может двигаться с нормальной скоростью, но в режиме полного привода всегда рекомендуется снижать скорость. Этот параметр особенно полезен в снежном климате, где дороги могут стать скользкими и заснеженными, что создает опасные условия для вождения.

Низкий уровень четырехколесного транспорта лучше всего использовать при застревании или в условиях особенно плохого тягового усилия.Когда четыре колеса находятся в нижнем положении, раздаточная коробка заставляет транспортное средство работать с чрезвычайно низкой скоростью, приводя колеса в движение с увеличенным передаточным числом. Этот низкий диапазон позволяет двигателю работать с увеличенными оборотами в минуту (RPM), обеспечивая значительную мощность для шин. Шины двигаются с гораздо меньшей скоростью, что обеспечивает превосходное сцепление с дорогой без пробуксовки и ослабления.

Раздаточная коробка позволяет управлять обеими осями одновременно или одной осью отдельно.Это обеспечивает максимальную безопасность и контроль для водителя транспортного средства. В большинстве случаев у обычного автомобиля, который ежедневно ездит, не будет причин использовать эту функцию в нормальных условиях движения. Рекомендуется включать систему и проехать не менее 25 миль (40,23 км) не реже одного раза в шесть месяцев для смазки компонентов и поддержания их в хорошем рабочем состоянии.

.

Что такое раздаточная коробка Wrangler и как она работает?

Закажите до 21.12, 17:00 EST, чтобы получить бесплатную гарантированную доставку к Рождеству. См. Подробную информацию на странице конкретного элемента. Действуют исключения.

Политика возврата в праздничные дни

Как раз к праздникам мы продлили нашу обычную 30-дневную политику возврата. Любой заказ, размещенный между 26 ноября 2020 года и 25 декабря 2020 года, будет принят для возврата до 1 февраля 2021 года. Номера RMA будут выдаваться до 19:30 по восточному стандартному времени 25 января 2021 года.Остальная часть нашей политики возврата остается в силе и должна выполняться. Пожалуйста, ознакомьтесь с остальной частью нашей политики возврата

Подарочные сертификаты к Рождеству

Физические подарочные сертификаты: заказывайте до 17:00 по восточному стандартному времени 17.12.

Электронные подарочные сертификаты: закажите до 17:00 по восточному стандартному времени 23. 12.

Заказы на смонтированные и сбалансированные колеса и шины

должны быть размещены не позднее 12 декабря 2020 г. для бесплатной доставки на Рождество.

* Бесплатная рождественская доставка бесплатна / гарантирована до Рождества только для нижних 48 штатов. APO / FPO и клиенты Канады, Гуам, Пуэрто-Рико, Виргинские острова США: К сожалению, мы не можем гарантировать время доставки по вашим адресам, поэтому указанные выше сроки не применяются. Товары, отправляемые грузовым транспортом, также не могут быть гарантированы вовремя доставки.

.

Как часто моему автомобилю требуется жидкость для раздаточной коробки?

• Дом
• Категории
  • Принадлежности
    • Аксессуары для интерьера
    • Внешние аксессуары
    • Игрушки
  • Очистка и детализация
  • Электроника
  • Двигатель и производительность
  • Мотоциклы и велосипеды
  • Уход на дому
  • Кемперы на колесах
  • Внедорожники
  • Гарантии
    • Расширенные гарантии
    • Заводские гарантии
• Блог
• О нас
• Связаться

.

Раздаточная коробка. раздаточные коробки в грузовиках первого и второго поколения

Этот пост посвящен раздаточной коробке VF2BM и всем ее компонентам.
Этот пост покажет вам, как диагностировать и правильно отремонтировать раздаточную коробку в вашем грузовике.
Я всегда в режиме редактирования …. этот пост всегда будет обновляться еженедельно.
Возвращайтесь так часто, как хотите.

На вас влияет TSB? Дата: 2011-07-13 Привод переключения передач с автоматическим отключением дифференциала (A.D.D.) не работает

Введите свой VIN # и узнайте, что было сделано с вашим грузовиком, в представительстве
http: // www.toyota.com/owners/web/pages/home

Введите здесь свой VIN # и посмотрите, есть ли какие-либо проблемы с безопасностью или отзыв вашего грузовика
http://www.toyota.com/recall

Вот руководство по ремонту
https://www.atsg.us/atsg/transfer-case-1/toyota-a340-transfer-case.html

Вот полное руководство по запчастям для вашего грузовика с диаграммами и ценами по состоянию на октябрь / 2014
2013 Toyota Tacoma Pickup. pdf

ЗДЕСЬ СООТВЕТСТВУЕТ ВАШЕМУ РУКОВОДСТВУ
Переключение между h4 и h5
-Переключение с h4 на h5
Уменьшите скорость автомобиля до менее 62 миль в час (100 км / ч) и включите
Переключатель управления передним приводом до упора по часовой стрелке.
-Переключение с h5 на h4
Поверните переключатель управления передним приводом до упора против часовой стрелки.
Это можно сделать на любой скорости. Вам не нужно нажимать педаль сцепления.
(механическая коробка передач)
Если мигает индикатор полного привода или индикатор 4LO
-Переключение с h4 на h5
• Если индикатор полного привода продолжает мигать, двигайтесь прямо вперед
при ускорении или замедлении .
• Если индикатор полного привода продолжает мигать и звучит зуммер
, остановите автомобиль или уменьшите скорость автомобиля до менее 62
миль / ч (100 км / ч).Снова задействуйте переключатель.
-Переключение с h5 на h4
Если индикатор полного привода продолжает мигать, двигайтесь прямо вперед
при ускорении или замедлении или двигайтесь вперед или назад на короткое расстояние
.
Раздаточная коробка Tundra, но отличное объяснение того, как работают наши раздаточные коробки
https://www.youtube.com/watch?v=4UoBCIjWIoU

Toyota VF2AM / VF2BM
Производитель: Aisin Seiki
Количество скоростей: две
Высокий: 1: 1
Низкий: 2.57: 1
Материал корпуса (или корпуса): Алюминий
Тип переднего выходного привода: Цепь (со стороны водителя)
Наличие или наличие запасных частей и поддержка: Средний — Двойные комплекты корпусов, адаптеры
Количество входных шлицев: 23 или 26
Задняя вилка : Фиксированный фланец
Планетарная передача: Да
Количество шлицев выходного вала: 27
Тип переключателя: механический или электрический

КАК ЗАМЕНИТЬ ЖИДКОСТЬ С ФОТОГРАФИЯМИ (ЗАПИСАТЬ) http://www.tacomaworld.com/forum/2n .. Передний дифференциал раздаточной коробки с инструкциями по замене масла.html

Нужна пониженная передача?

https://www.marlincrawler.com/trans…oma-2nd-gen/dual-case-tacobox-40-liter-1gr-fe

Вот полное руководство по ремонту вашего грузовика http: // www. customtacos.com/tech.old/files/05FSM/repair.html

и полное руководство по ремонту вашего старого грузовика. Загрузите их, пока они есть

Как это выглядит внутри раздаточной коробки
https://www.tacomaworld.com/threads/inside-the-05-tacoma-t-case.131275/

У парня нет власти передний привод и нет питания на шкафчике заднего дифференциала 2006 second gen
https: // www.tacomaworld.com/threads…-case-or-diff-actuators.695818/#post-24610139

Для вас, ребята с w59 трансмиссия, смотрите здесь http://web.archive.org/web/201011270…searchable.pdf

VF2BM Transfer
Система передачи: меры предосторожности, таблица признаков неисправностей
Масло передачи: регулировка
Сальник раздаточной коробки: снятие, установка
Сальник удлинительного корпуса: снятие, установка
Узел передачи: компоненты
Узел передачи: снятие, разборка, осмотр, повторная сборка, установка
Touch Select 2-4 и система High-Low: расположение деталей, схема системы
Touch Select 2-4 И система High-low: Проверка

Наиболее частые проблемы.

Проблемы с 4×4, приводом переднего дифференциала или приводом t-case? Http://www.tacomaworld.com/forum/2n…sues-front-diff-actuator-t-case-actuator.html

Есть ли раздаточная коробка входит только в 4х4 при выключенном грузовике?
http://www.tacomaworld.com/forum/2nd-gen-tacomas/270102-4×4-only-engages-when-truck-turned-off.html

Как устранить неисправность привода на переднем дифференциале Запишите ( с фотографиями)
http://www.tacomaworld.com/forum/2nd-gen-tacomas/263525-how-trouble-shoot-4×4-actuator.html

Как устранить неполадки в двигателе раздаточной коробки, который установлен сбоку раздаточной коробки https://www.tacomaworld.com/threads/transfer-actuator.353584/page-2

2HI и 4 Hi работают, но не работают перейдите в 4 низкие
https://www.tacomaworld.com/threads/another-4×4-probem-system-wont-shift-into-4lo.257247/

Ручки переключения передач / ботинки переключения передач / ботинки ebrake
https: // www.infocushift. com/shiftknobs/
Более подробная информация для диагностики http://www.itpstrategic.com/samples/UOT/QT312H ФИНАЛЬНАЯ КОМПИЛЯЦИЯ 4WD.pdf

Ремонт передней ступицы / привода … своими руками http://www.tacomaworld.com/forum/2nd-gen-tacomas/285250-2005-front-hub-actuator-repair-diy.html

Застрял в 4 низком? http://www.tacomaworld.com/forum/2nd-gen-tacomas/299498-2005-stuck-four-low.html

Мигающий свет 4×4 http: //www.tacomaworld.com/forum/2n … d-flashing-not-engaging-where-do-i-begin.html

Шумит ли ваша раздаточная коробка http://www.tacomaworld.com/forum/2n…r-case-chain-can-anyone- еще послушайте их.html

Почему грузовик подпрыгивает на крутых поворотах
http://www.tacomaworld.com/forum/2nd-gen-tacomas/250338-switching-2wd-4wd-constally.html

Шумная раздаточная коробка с J-переключением образец (ранняя модель}
https://www.tacomaworld.com/threads/j-shift-t-case-rebuild.406753/page-2

ПРОБЛЕМЫ СПИДОМЕТРА?
Калибратор спидометра Hypertech http: //www. hypertech- inc.com/products-speedometer-calibrator.aspx

https://www.rocksolidtoys.com/single-post/2017/08/29/T-Case-Worm-Gear-Install

https: // www.tacomaworld.com/threads/transmission-swap-write-up-s.384303/

—————————— ————————————————— ————-
МОДОВ !!!!

Отзывы о защитных пластинах
http://www.tacomaworld.com/forum/2nd-gen-tacomas/307109-aftermarket-skid-plate-reviews.html

Защитные пластины RCI теперь являются Продавцом https: // www. tacomaworld.com/threads/rci-is-now-a-vendor-on-tw.413234/

Установка двойной раздаточной коробки http://www.lowrangeoffroad.com/yotamain/inchwormgear.html

Установлена ​​сдвоенная раздаточная коробка. Эти ребята предоставили вам информацию о
http://www.lowrangeoffroad.com/yotamain/inchwormgear.html

Crawalbox
https://www.tacomaworld.com/threads/official-crawlbox-bs-thread.422186/

Удаление система ADD. Фантастическая запись, показывающая все, что вам нужно, чтобы удалить все элементы управления компьютера, чтобы перейти на полное руководство.
https://www.tacomaworld.com/threads/how-to-deleting-add-system.427258/

Диагностика 3-го поколения
https: // www.tacomaworld.com/threads/4wd-actuator-troubleshooting-transfer-case-and-add.578262/

УСТАНОВИТЕ ДВИГАТЕЛЬ V8
http://www.marks4wd.com/engine-conversions/bell-housing-adaptors/ls -v8-motors / mfk650g3.html

Замена МКПП с АКПП и сюда. Неужели это стоит хлопот и денег?

https://www.tacomaworld.com/threads/safetydang-dc-build-4wd-swap-manual-trans-swap-thread. 247243/

Замена A340F на раздаточную коробку W59 Jshift Раздаточная коробка переключения передач J устанавливается с фото https: // www.tacomaworld.com/threads/lets-see-your-fj-case-swap.455278/

FJ swap https://www.tacomaworld.com/threads/lets-see-your-fj-case-swap.455278/

СТРОИТЕЛЬСТВО РАЗДАТОЧНОЙ КОРОБКИ ДЛЯ ВНУТРЕННЕГО ДВИЖЕНИЯ ИЛИ ДЛЯ ТУРБО ИЛИ НАДДУВОМ?
http://www. fourwheeler.com/how-to/t…29-0207-toyota-transfer-case-rebuild-upgrade/

http://www.f150hub.com/drivetrain/toyota-rf -vf.html

https://www.marlincrawler.com/tech/transmission/transmission-gear-ratio-chart

http: //www.tacomaworld.com / forum / fj … ewly-re-Design-transfercase-skid-plate.html

Крепление коробки передач Superduty http://www.tacomaworld.com/forum/4x-innovations/93081-tacoma-super-duty- Transmission-mount.html

Прочные опоры двигателя и трансмиссии
https://www.tacomaworld.com/threads…ted-solid-motor-mounts-for-sale.406631/page-4

— ————————————————— —————————————

Установка раздаточной коробки FJ и устранение всех электроника — ручное переключение передач
http: // www.tacomaworld.com/forum/2nd-gen-tacomas/341459-fj-transfer-case-swap-work-2-7-a.html

Зажги этот переключатель 4×4 http://www.tacomaworld.com/forum/ rcbs204 / 68173-rcbs204-4×4-lighting-switch. html

Переход на неразрезной мост и поиск запчастей?
http://www.lowrangeoffroad.com/yotamain/inchwormgear/dana-60-flange-for-toyota-driveshaft.html

Как зажечь выключатель самостоятельно http://www.tacomaworld.com/forum/li. ..4-switch-illumination-step-step-write-up.html

2 НИЗКИЙ МОДУЛЬ (НОВЫЙ ЯНВАРЬ / 2018)
https: // www.tacomaworld.com/threads/2lo-module-new-product.528488/

2 low mod и здесь, в Tacoma World
https://www.tacomaworld.com/threads/2wd-lo-mod.195424/

Серый проволока мод. этот мод позволит вам использовать шкафчик в 2wd 4hi и 4 lo insted всего 4lo
http://www.tacomaworld.com/forum/1st-gen-tacomas/4405-grey-wire-mod.html

4LO -Trac & ABS Kill Switch

http://www.tacomaworld.com/forum/tec…y-why-not.html

—————- ————————————————— —————————

A-TRAC / TRAC / AUTO LSD Разъяснение
http: // www.tacomaworld.com/forum/tec. ..nd-i-hope.html

TRACTION CONTROL 2009-2014
http://www.tacomaworld.com/forum/2nd…-2014-a-3.html

Замена уплотнений с фотографиями (напишите) Неисправный переключатель раздаточной коробки на 2004
https://www.tacomaworld.com/threads…and-movement-from-front-diff-actuator. 519580/

Нет 4×4 на Tacoma
1999 года https://www.tacomaworld.com/threads/99-tacoma-wont-engage-4×4.420607/

Подробнее о переднем выходе здесь для ранней раздаточной коробки 1999 шумно в 4 низких
https: // www.tacomaworld.com/threads/transfer-case-noise-possible-loose-chain.480346/#post-14988595

Детали http://parts.villagetoyota.com/show…=1997&ukey_category=19382&ukey_driveLine=6094

Вот отличный источник для идентификации вашей раздаточной коробки Tacoma
http://www.4x4wire.com/toyota/faq/parts/

Комплект для переоборудования ступицы с ручной блокировкой
https://www.tacomaworld.com/threads/manual -locking-hub-conversion-1250. 511528 /

На вашем Tacoma
доступны различные формы контроля тяги http: // www.tacomaworld.com/forum/te…uto-lsd-explained-easy-understand-i-hope.html

Приводные валы, используемые с вашим грузовиком 4×4
Передний карданный вал в сборе (для 4WD): компоненты, снятие
Передний карданный вал Сборка (для 4WD): разборка, осмотр, повторная сборка
Узел переднего карданного вала (для 4WD): установка
Узел заднего карданного вала (для стандартной кабины 4WD): компоненты, снятие
Узел заднего карданного вала (для стандартной кабины 4WD): разборка , Осмотр, повторная сборка
Узел заднего карданного вала (для стандартной кабины 4WD): Установка
Узел заднего карданного вала (для кабины Access Cab 4WD и Double Cab 4WD): Компоненты, снятие
Узел заднего карданного вала (для Access Cab 4WD и Double Cab 4WD ): Разборка, осмотр
Задний карданный вал в сборе (для Access Cab 4WD и Double Cab 4WD): Повторная сборка
Задний карданный вал в сборе (для Access Cab 4WD и Double Cab 4WD): Установка
Передний приводной вал (для 4WD ): Компоненты
Вал переднего привода (для 4WD): Снятие, разборка, повторная сборка
Вал переднего привода (для 4WD): Установка

Хотите, чтобы эта вибрация исчезла?
Карданный вал Tom Woods
https: // www. tacomaworld.com/threads/single-piece-driveshaft-vibes-be-gone.475797/

Пыльники приводного вала https://www.northerndrivetrain.com/category/cat_misc_bootkits.html

Фланцевые хомуты http: //www.tacomorld .com / forum / 2nd-gen-tacomas / 128328-flange-yoke-need-help-2.html

https://www.tacomaworld.com/threads/flange-yoke.503185/

Прочтите, что есть у Spicer сказать про смазку кардана
http://www2.dana.com/pdf/J3299-2-DSSP.PDF

Замена карданов… Запишите изображениями
https://www.tacomaworld.com/threads/replacing-u-joints-write-up.292123/page-2

Добавьте двойной карданный шарнир на карданный вал 2-го поколения
https: //www.tacomaworld.com/threads/double-cardan-drive-shafts.556071/page-3

Я бы посоветовал покрыть все ваши шлицы слоем gluidecoat http://www.amazon.com/Bostik-GlideCote-formerly- TopCote-10-75 / dp / B008F87IYK

Детали приводного вала http://parts.lakelandtoyota.com/sho…=1998&ukey_category=21645&ukey_driveLine=6725

Я немного отклонился от темы, но возникла проблема, что многие грузовики доставляются к вам, ребята, без единой капли смазки в вашей новой трансмиссии, с низким содержанием масла в дифференциалах и с низким уровнем масла в раздаточной коробке и, наконец, что не менее важно, под затянутыми U-образными болтами, удерживающими вашу заднюю ось стабильно.
Заводская смазка для ваших универсальных шарниров — это только сборочная смазка. Трансмиссию необходимо смазывать при каждой замене масла. Убедитесь, что они смазали вашу трансмиссию, когда продали вам грузовик. На карданных шарнирах останутся следы свежей смазки.
Прочтите, что Spicer говорит о смазке трансмиссии. Я уверен, что у Спайсера все еще есть контракт с Toyota. Они производят все ваши карданные валы
http://www2.dana.com/pdf/J3299-2-DSSP.PDF
Прочтите, что говорит федеральный Mogul http: // aftermarket.Federalmogul.com/en-US/Technical/Documents/Driveline FAQ’s.pdf
Вот письмо, которое поможет вам https://www.tacomaworld.com/threads/greasing-entire-drive-shaft-u-joints-5 -zerks-total.56976 /
Если вы не видите смазки, значит, у вас полипропиленовые карданные шарниры. В соответствии с семинарами, на которых я обучался, они рассчитаны на 50 000 безотказных миль. Вот новый отчет с участием нескольких грузовиков 2016 года
https://www.tacomaworld.com/threads/check-your-u-joints. 409042 / page-2 # post-11509086
Если у вас нет шприца для смазки, купите его, потому что он вам понадобится
Если у вас карданный вал, состоящий из двух частей, приходят сообщения о нехватке смазки на шлицах накладки и заглушки.Ваш грузовик будет лязгать при переключении на первую передачу в холодном состоянии. Требуется специальная смазка.
Эта штука будет работать http://www.lowrangeoffroad.com/ptfe…-ford-motorcraft-xg-8-ml1167-31508-42027.html
И эта штука считается лучшей, но дорогой http://paceperformance.com/i-782162…bricant-high-temperature-c1-2-wat-1-lb.html

—————- ————————————————— ———————
Проблемы с подшипниками несущей?
https: //www.tacomaworld.com / нитки / aftermarket-carrier-подшипники-центральные-опорные-подшипники. 477991/

Оси, используемые в вашем 4×4

Ступица переднего моста (для полноприводных и передних колес): компоненты
Ступица переднего моста (для полноприводных и предварительных колес бегунок): Снятие, разборка, повторная сборка
Ступица переднего моста (для полноприводных и передних колес): установка
Болт ступицы заднего моста: снятие, установка
Вал заднего моста: компоненты
Вал заднего моста: снятие, разборка, осмотр
Задний мост Вал: Сборка, установка

Подкрылки и модификации http: // www. tacomaworld.com/forum/performance-tuning/326238-gears-lockers-bs-thread.html

Пошаговое снятие блокировки заднего дифференциала (напишите)
https: //www.tacomaworld.com/threads … d-installation-of-e-locker-3rd-member.193828 /

Пошаговое снятие переднего дифференциала (напишите) Определите свой дифференциал http://www.off-road.com/trucks-4×4/tech/ toyota-дифференциал-идентификация-18588.html

Идентификация кода оси https://www.tacomaworld.com/threads/2005-2016-tacoma-axle-codes.408019/

Рассчитайте свое соотношение

Модель

Год

Тип

Переключатель передач

Обнаружено сзади

07 Редукция

Шлицы

Примечания

RF1A

1980-1995

Зубчатый привод

Вперед

G52, G54, W56 (89-95), R151F (со скамейкой)

2.28

21, 23 (позади R151F)

Обозначается задней крышкой с 7 болтами.

RF1A

1979-1991

Зубчатый привод

Верх

L43, L45, L50, L52, W56 (85-88), R151F (с ковшеобразными сиденьями)

2,28

21, 23 (за R151F)

Обозначается задней крышкой на 7 болтов.

VF1A

1988-1995

Цепь

Верх

R150, G58

2.57

23 (за R150), 26 (за G58)

Обозначается задней крышкой с 5 болтами.

VF2A

1984-1989

Цепь

Механическая связь на Сторона

A340F

2,57

???

A340H

1988-1995

Цепь

С электронным управлением

A340H

2.66

???

Гидравлическая раздаточная коробка, трансмиссия и раздаточная коробка не могут быть разделены.

http://www.tacomaworld.com/forum/1st-gen-tacomas/365138-oem-gear-ratio-chart.html

Toyota RF1A
Производитель: Aisin Seiki
Количество скоростей: Две
Высокая: 1: 1
Низкий: 2,28: 1
Материал корпуса (или корпуса): Алюминий
Тип переднего выходного вала: Шестерня (падение со стороны пассажира)
Наличие или наличие запасных частей и поддержка: Высокий — Комплекты с двойным / тройным корпусом, комплекты понижающих передач, комплекты сдвоенных рычагов, комплекты заднего разъединителя, выходной вал из хромомолибдена
Количество входных шлицев: 21 или 23
Задняя вилка: фиксированный фланец
Планетарная передача: нет
Количество шлицев выходного вала: 27
Тип переключателя: механический и электрический
Длина: ~ 12. 75 дюймов (монтаж лицом к фланцу)
Обычно встречается в: различных Toyota Truck с 79 по 1995 год и 4Runner с 84 по 1985 год

____________________________________________________________________
Toyota VF1A / VF2A
Производитель: Aisin Seiki
Количество скоростей: Две
Высокая: 1: 1
Низкая: 2,57: 1
Материал корпуса (или корпуса): Алюминий
Тип переднего выходного вала: Шестеренчатый (падение со стороны пассажира)
Наличие или наличие запасных частей и поддержка: Средний — Комплекты сдвоенного корпуса, адаптеры
Количество входных шлицев: 23 или 26
Задняя вилка: фиксированный фланец
Планетарная передача: Да
Количество шлицев выходного вала: 27
Тип переключателя: механический или электрический
Длина: ~ 12.5 дюймов (монтаж лицом к фланцу)
Обычно встречается в: различных Toyota Truck / 4Runner / T-100 с ’84 по 1995 год
.

Калифорния, Южная Каролина, Техас. Доставка по всему миру

Расположение: Спартанбург,
Южная Каролина

См. Видео

О ТВК и нашей истории

Два (2) года гарантии 70 000 миль на качество изготовления.

Доступны следующие раздаточные коробки: За подробностями звоните.

Стоимость доставки по территории США составляет 125 долларов США за коробку передач, включая этикетка возврата, чтобы отправить обратно свой старый блок.

Баха 1000
Мы спонсировали грузовик №401 в гонке Baja 1000.Смотрите фото и видео!

Электродвигатели переключения передач и , датчики НЕ входят в комплект поставки раздаточных коробок, отправляемых клиентам. Если возможно, сохраните существующие электродвигатели переключения передач или датчики для замены раздаточной коробки.

Американские новые и модернизированные раздаточные коробки. Делает: Борг Уорнер, New Process / New Venture / Magna.

Большинство из них есть на складе — отправляем по всему миру. Доставка в тот же день в 95% случаев.

У всех новые сальники, подшипники, цепи, вилки и колодки вискозы.

Все доступно по отличным ценам.

Звоните, если не видите нужную модель раздаточной коробки.

Ремонтные мастерские по телефону специальные цены на раздаточные коробки.

Баха 1000
Мы спонсировали грузовик №401 в гонке Baja 1000. Смотрите фото и видео! Посмотрим правде в глаза, иногда внедорожники, внедорожники и другие внедорожники — необходимая часть жизни. Используйте свой внедорожник с умом. По возможности мы перерабатываем. Мы используем только экологически чистые чистящие средства и строго придерживаемся EPA. коды.НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ РАЗМЕСТИТЬ ЗАКАЗ НА ПЕРЕДАЧУ.
ПОЗВОНИТЕ НАМ ДЛЯ ЦЕНЫ ПО НЕПИСАННЫМ ПЕРЕДАЧИ .

передний дифференциал и раздаточная коробка это одно и тоже? а задний редуктор и задний дифференциал тоже один механизм?

Прочитав пост Регламентное ТО Sienna2 с 2007г. тынц
Выдержка из поста;
30000 миль – 36 месяцев
Замените моторное масло и масляный фильтр; сбросьте напоминание о замене масла («MAINT REQD»), если имеется данная опция
Переставьте шины передней оси на заднюю ось, а с задней оси – на переднюю
Проверьте болт сочленения карданного вала
Замените воздушный фильтр двигателя
Заменить салонный воздушный фильтр (если установлен)
Проверьте следующее:
__ Активность датчика-барометра (если установлен) (Active height control gas chamber) , далее проверяется каждые 15000 миль
__ Шаровые опоры и пыльники
__ Тормозные линии и шланги
__ Тормозные накладки и диски/ Проведите измерение толщины и биения тормозного диска.
__ Карданный вал и привода
__ Охлаждающую жидкость двигателя (проверка плотности и цвета)
__ Выхлопные трубы и арматура
__ Масло в переднем дифференциале (4WD)
__ Топливопроводы, всё, что связано с топливным баком, топливный бак и паравентиляционная система шлангов
__ Прокладку крышки топливного бака
__ Радиатор, конденсатор (система кондиционирования)
__ Масло в заднем дифференциале
__ Работу коробки передач
__ Проверьте рулевые тяги и наконечники
__ Масло в раздаточной коробке (4WD)
__ Жидкость или масло в АКПП
Дополнительные заменяемые компоненты для особых условий работы:
Вождение при буксировке
Заменить масло в переднем дифференциале (4WD)
Заменить масло в ручной КПП (?)
Заменить масло в заднем дифференциале, том числе повышенного трения
Замените масло в раздаточной коробке (4WD)
Затяните болты и гайки на шасси
Вождение по грунтовым дорогам или пыльным дорогам
Затяните болты и гайки на шасси-конец выдержки.

Прочитал и не понял,
1. передний дифференциал и раздаточная коробка это одно и тоже? и
2. задний редуктор и задний дифференциал один механизм? или это все разные механизмы?
И подскажите, что туда заливать (бренд жижи,синтетика или нет и характеристики и как часто менять)

На что обратить внимание при покупке раздаточной коробки?

Раздаточная коробка – один из важнейших узлов трансмиссионной системы автомобиля. Некоторые основные функции раздаточной коробки: подключение переднего привода, включения навесного (верхнего) оборудования, понижение передачи. Это обеспечивает повышенную проходимость, устойчивость автомобиля в условиях бездорожья. Данный агрегат может быть полностью на ручном управлении, полуавтоматическим или автоматическим. Купить раздаточную коробку в случае серьезной поломки обычно выгоднее, чем заменять в ней большое количество отдельных запчастей.

Неисправности могут быть вызваны несвоевременной заменой масла или его нехваткой, естественным износом деталей, конструктивными особенностями механизма. Поломки обычно проявляются в виде вибрации, гула. Неоригинальные детали плохо адаптируются к работе авто. В восстановленных б/у узлах невозможно заранее проконтролировать количество и качество замены деталей. Поэтому оптимальным вариантом является покупка новой оригинальной раздаточной коробки.

Что следует учесть при покупке раздаточной коробки?

Следует помнить, что в полной мере проверить качество работы агрегата можно только после установки. Если речь идет о новой раздаточной коробке от известного производителя, клиент получает гарантию, поэтому ничем не рискует. Однако знание важных признаков качественного узла пригодится.

• Чистота – удостоверьтесь, что коробка чистая, сухая, не имеет подтеков масла и других подозрительных загрязнений.
• Хвостовики – должны быть жестко фиксированы, убедитесь в отсутствии люфтов.
• Форма – геометрия детали должна быть правильной, без деформаций и видимых искривлений.

Более детальный вывод о состоянии агрегата без его разборки сможет сделать только квалифицированный специалист. Поэтому крайне важно выбрать ответственного продавца, который предоставит необходимые гарантии, сертификаты и проконсультирует по сопутствующим вопросам. Обратите внимание, что монтаж механизма должен проводиться на СТО.

Купить раздаточную коробку

Цена раздаточной коробки сильно зависит от модели автомобиля, для которого она предназначена. Торговый дом «РусУкрАвто» предлагает ассортимент качественных агрегатов с гарантией. Специалисты компании помогут с выбором, ответят на все вопросы клиента, обеспечат безопасную транспортировку тяжелого узла.

На фото видны номера, которые наносятся заводским способом на новой, заводской сборки, раздаточной коробке. Если этих номеров нет, то от выбора такой коробки лучше воздержаться.

ТРАНСМИССИЯ | РАЗДАТОЧНАЯ КОРОБКА — Какие существуют типы раздаточных коробок?

В раздаточных коробках

используется комбинация типов привода, корпуса и переключения.

Типы привода:

Шестеренчатый привод   В раздаточных коробках используется набор шестерен для передачи мощности на переднюю и заднюю ось. Хотя раздаточные коробки с зубчатым приводом более долговечны, они также громче и менее практичны для небольших автомобилей из-за их веса.

Цепной привод В раздаточных коробках вместо зубчатой ​​передачи используется цепь. Хотя большинство корпусов с цепным приводом приводят в движение только одну ось, существуют системы корпусов, предназначенные для привода обеих осей с помощью цепи. Цепи легче и тише, но слабее, чем наборы шестерен.

Типы корпуса:

Женат   Корпуса раздаточной коробки крепятся болтами к трансмиссии, часто между выходным валом и главным карданным валом. Некоторые супружеские раздаточные коробки делят корпус с трансмиссией.

Независимые   корпуса устанавливаются отдельно от картера коробки передач и соединяются с выходным валом коробки передач другим карданным валом.

Виды смен:

Ручное переключение на лету (MSOF)   Раздаточные коробки в большинстве автомобилей управляются рычагом на полу со стороны водителя. Эти раздаточные коробки имеют две автоматические герметичные ступицы переднего моста или два ручных переключателя ступиц переднего моста.Высокие настройки 4WD можно включать на низких скоростях, но низкие настройки 4WD необходимо включать, когда автомобиль неподвижен, а коробка передач находится в нейтральном положении.

Электронное переключение передач «на лету» (ESOF)   раздаточные коробки имеют селектор, установленный на приборной панели, обычно переключатель или набор кнопок. Эти коробки имеют герметичные ступицы переднего моста с автоматической блокировкой и двигатель раздаточной коробки. Высокий и низкий 4WD включаются так же, как и раздаточная коробка MSOF.

Что происходит, когда раздаточная коробка выходит из строя?

Раздаточная коробка используется на автомобилях с полным или полным приводом и является неотъемлемой частью, позволяющей водителям переключаться на эти режимы работы.

Типичная раздаточная коробка находится в задней части трансмиссии и приводится в действие выходным валом трансмиссии, работая так же, как вторичная трансмиссия.

Большинство раздаточных коробок 4WD имеют четыре режима работы:

• двухэтажный
• нейтральный
• четыре низкие
• четырехместный

Поскольку водитель включает полный привод только тогда, когда это необходимо, система представляет собой то, что мы называем «частичным» полным приводом.

Но что происходит, когда раздаточная коробка выходит из строя?



Каковы симптомы неисправности раздаточной коробки? Раздаточные коробки

должны служить на протяжении всего срока службы автомобиля, однако это, конечно, происходит не всегда. Здесь мы рассмотрим некоторые из наиболее распространенных признаков неисправности раздаточной коробки:

.

Проблемы со сменой

Распространенным признаком неисправности раздаточной коробки являются проблемы с переключением между диапазонами передач.Хотя эта проблема может быть вызвана такими вещами, как низкий уровень жидкости или повреждение соединения, обычно это указывает на внутреннюю неисправность раздаточной коробки.

Прежде чем думать о худшем, сначала дважды проверьте руководство по эксплуатации на случай, если что-то упущено, например, полная остановка и нейтраль перед переключением на 4WD.

Тяжело оставаться на полном приводе?

Если вы обнаружите, что ваша раздаточная коробка продолжает выскакивать из 4WD, это может означать внешнюю проблему либо с дифференциалом, либо с приводным валом, либо это может быть связано с внутренней проблемой раздаточной коробки.Лучше всего обратиться к специалисту для диагностики.

Полный привод не включается и не отключается

Может быть множество причин, по которым система полного привода автомобиля не включается или не отключается. От неисправного механизма переключения на передней оси, до электрической неисправности в системе управления. Но также возможно, что у самой раздаточной коробки есть внутренние проблемы.

Лужа жидкости под раздаточной коробкой

Есть только одна причина, по которой может быть лужа жидкости прямо под раздаточной коробкой, и это потому, что где-то есть утечка.Убедитесь, что утечка, вероятно, происходит из раздаточной коробки, поддомкратив автомобиль и осмотрев его. Вы должны легко увидеть утечку в задней части трансмиссии или коробки передач в сборе.

Странный скрежет, рычание или гудение

Еще одним признаком неисправности вашего автомобиля является наличие необычных шумов, которых раньше не было. Странные шумы могут быть надоедливыми, почти всегда указывая на то, что более серьезные проблемы не за горами.

Если вы слышите скрежещущие, рычащие или жужжащие звуки, которые меняются в зависимости от скорости автомобиля, причиной может быть раздаточная коробка. Это может указывать на низкий уровень жидкости или некоторые механические проблемы, такие как плохие подшипники, ослабленные цепи или поврежденные шестерни.

Возможные причины неисправности раздаточной коробки

Обычно раздаточная коробка выходит из строя из-за низкого уровня жидкости, вызванного утечками, отсутствием технического обслуживания или регулярным износом.

Важно немедленно устранять утечки жидкости, чтобы предотвратить повреждение внутренней раздаточной коробки. Также важна регулярная замена жидкости в раздаточной коробке.Интервал обслуживания раздаточной коробки вашего автомобиля указан в руководстве по эксплуатации.

Важно знать, что симптомы отказа трансмиссии могут имитировать симптомы неисправности раздаточной коробки. Это может сбивать с толку владельцев транспортных средств, которые пытаются самостоятельно починить свой автомобиль.

Так почему S&G?

Во избежание путаницы всегда рекомендуется провести профессиональную диагностику вашего автомобиля, если вы подозреваете проблему с раздаточной коробкой. Команда специалистов S&G Gearbox Exchange в Перте сможет лучше оценить ваш автомобиль и основные проблемы, а также эффективно поработать над тем, чтобы вернуть вашу карту на дорогу.Вы можете связаться с членом команды по телефону (08) 9356 9988.



Раздаточная коробка ZF VG 750|400 для полного привода CV

• В качестве модульной системы новый ZF VG 750|400 отвечает самым строгим требованиям полного привода и может быть подключен непосредственно в автомобиле
• Легкая силовая установка: раздаточная коробка выдерживает до 12 500 Нм и 4 500 об/мин при весе всего 160 кг
• Предназначен для автомобилей малой и средней грузоподъемности
• Дополнительные преимущества для клиентов обеспечиваются высокой надежностью, простотой обслуживания и глобальной сервисной сетью ZF

Фридрихсхафен/Париж.Впечатляющая надежность при очень малом весе, высокая производительность и эффективность при компактных размерах, а также гибкие возможности интеграции и применения благодаря системной компетентности технологической компании ZF: Обладая этими и другими преимуществами, VG 750|400 представляет собой последнюю инновацию в Ассортимент раздаточных коробок ZF для полноприводных коммерческих автомобилей малой и средней грузоподъемности.

«С VG 750|400 мы расширяем наш ассортимент раздаточных коробок, включив в него особенно универсальный продукт.Он предлагает множество опций и легко адаптируется почти ко всем легким и средним полноприводным приложениям и отвечает особым требованиям клиентов», — говорит Штефан Шнузе, менеджер по работе с ключевыми клиентами для полноприводных систем и бизнес-подразделения морских и специальных приводных технологий. на ЗФ.

Таким образом, VG 750|400 может выдерживать высокие входные крутящие моменты до 12 500 Нм и максимальные обороты двигателя 4 500 об/мин. Это означает, что он подходит практически для всех полноприводных автомобилей в классе малой и средней мощности.Даже при таком повышенном уровне скорости раздаточная коробка обычно не требует дополнительного охлаждения, поскольку работает с низким внутренним трением и эффективна. Она соответствует хорошо известной надежности раздаточных коробок ZF даже в экстремальных условиях. Тем не менее, он весит всего 160 кг — в основном благодаря алюминиевому корпусу и различным внутренним облегченным конструктивным особенностям.

Внедорожник с модульной свободой

Одним из больших преимуществ раздаточной коробки является то, что ее можно легко адаптировать к широкому спектру типов транспортных средств, приводов и областей применения.Например, VG 750|400 устанавливает новый стандарт для систем прямого монтажа. Этот компактный вариант расширения доступен на рынке вместе с усовершенствованной 8-ступенчатой ​​автоматической коробкой передач ZF PowerLine и 8HP90SX, а также с другими автоматическими и механическими коробками передач. Кроме того, ZF предлагает своим клиентам возможность выбора между двумя внедорожными передаточными числами для VG 750|400. Более высокое передаточное число 2,522 помогает транспортным средствам обеспечивать исключительную способность преодолевать подъемы, а VG 750|400 обеспечивает непревзойденное передаточное отношение.

Также доступны два варианта распределения тягового усилия: дифференциал с конической передачей распределяет крутящий момент в соотношении 1:1 между передней и задней осями, а опциональный дифференциал планетарной передачи также распределяется в соотношении 1:2. доступный. Расстояние между валами VG 750|400 выбрано таким образом, чтобы обеспечить максимальный дорожный просвет при установке непосредственно на большие главные передачи. ZF также предлагает систему автоматического управления трансмиссией (ADM), которая практически исключает неправильную работу раздаточной коробки, поскольку электронная система управляет функциями переключения блокировки дифференциала.Стандартный встроенный датчик уровня масла делает трудоемкие ручные измерения ненужными.

Для безопасной парковки автомобилей даже на крутых склонах эта раздаточная коробка ZF может быть дополнена стояночным тормозом. Есть также варианты для коробок отбора мощности, аварийного насоса рулевого управления и различных фланцев, чтобы привести несколько примеров. «Вне зависимости от соответствующей конфигурации все компоненты и вся раздаточная коробка всегда оптимально взаимодействуют с трансмиссией. Это связано с тем, что разработка VG 750|400 также включала в себя широкий спектр системных компетенций, которыми ZF обладает, среди прочего, как производитель технологий трансмиссии и шасси», — добавляет Шнузе.

Сакраменто, Калифорния Ремонт раздаточной коробки

Прибл. Время: 180 минут  | Диапазон цен: Узнать цену

Основы услуг по ремонту раздаточной коробки в L&C Automotive Service

Системы полного привода работают с помощью раздаточной коробки, типа коробки передач, которая обычно располагается за трансмиссией. Цель раздаточной коробки — помочь автомобилю применить правильное количество крутящего момента, требуемое водителем.В полноприводных и полноприводных автомобилях в раздаточной коробке используются шестерни (и часто цепь, если автомобиль современной марки или модели), чтобы помочь автомобилю войти в полный привод или поддерживать его. Во всех раздаточных коробках также используется смазка для обеспечения правильной работы шестерен. Поскольку раздаточные коробки играют ключевую роль в работе полноприводного автомобиля, мы советуем нашим клиентам следить за состоянием и ремонтировать соответствующие раздаточные коробки, когда это необходимо. В зависимости от автомобиля рекомендуемые интервалы проверки раздаточной коробки могут различаться.Таким образом, водители должны обращаться к руководствам по эксплуатации и производителям транспортных средств за рекомендациями.

Почему вам следует обращаться в L&C Automotive Service за услугами по ремонту раздаточной коробки?

Если у вас возникли проблемы с раздаточной коробкой, принесите свой полноприводный автомобиль в наш магазин и позвольте нашему обслуживающему персоналу осмотреть его. Вы испытываете скрежет, утечку смазки или другие проблемы? У наших сотрудников есть необходимые инструменты для осмотра вашей раздаточной коробки, и мы приложим все усилия, чтобы отремонтировать или заменить вашу раздаточную коробку, чтобы ваш полноприводный автомобиль работал оптимально.Во время нашего обслуживания мы также можем проверить, не загрязнена ли ваша смазка, а также слить и заменить жидкость для вас. Обязательно соблюдайте интервалы обслуживания для базового обслуживания раздаточной коробки. Но в следующий раз, когда у вас возникнет проблема, просто позвоните нам или посетите, чтобы узнать, подходят ли наши услуги по ремонту раздаточной коробки для вашей ситуации. Мы надеемся, что ваш полноприводный автомобиль снова будет работать правильно.

Мы с гордостью обслуживаем потребности клиентов в ремонте раздаточной коробки в Сакраменто, Калифорния, Элк-Гроув, Калифорния, Ранчо Кордова, Калифорния, и прилегающих районах.

обслуживаемых территорий: Сакраменто, Калифорния | Элк-Гроув, Калифорния | Ранчо Кордова, Калифорния | и прилегающие районы

Раздаточная коробка | Тракторно-строительный завод Wiki

Раздаточная коробка является частью системы полного привода, используемой в полноприводных и полноприводных автомобилях. Раздаточная коробка соединена с трансмиссией, а также с передним и задним мостами посредством приводных валов. Его также называют «раздаточной коробкой», «раздаточной коробкой», «раздаточной коробкой» или «жокейской коробкой» (Австралия).

Функции

Land Rover — (слева направо) — Двигатель, картер сцепления, коробка передач + рычаг, раздаточная коробка с трансмиссионным тормозным барабаном сзади

• Раздаточная коробка получает мощность от трансмиссии и передает ее на переднюю и заднюю оси. Это можно сделать с помощью набора шестерен, но большинство раздаточных коробок, производимых сегодня, имеют цепной привод. ^[1] На некоторых транспортных средствах, таких как полноприводные грузовики или автомобили, предназначенные для бездорожья, эта функция управляется водителем.Водитель может перевести раздаточную коробку в режим «два колеса» или «полный привод». Иногда это достигается с помощью переключателя, аналогичного тому, что используется в механической коробке передач. На некоторых автомобилях это может управляться электронным способом с помощью переключателя. Некоторые автомобили, например полноприводные спортивные автомобили, имеют раздаточные коробки, которые нельзя выбрать. Такая раздаточная коробка постоянно «запирается» в полноприводном режиме.

• Дорожная раздаточная коробка синхронизирует разность вращения передних и задних колес, ^[2] почти так же, как дифференциал действует на данную ось.Это необходимо, потому что передние и задние колеса никогда не вращаются с одинаковой скоростью, если размеры передних и задних колес различаются.

• Раздаточные коробки, предназначенные для бездорожья, могут при необходимости механически блокировать передний и задний мосты ^[3] (например, когда один из мостов находится на скользком покрытии или застрял в грязи, а другой имеет лучшее сцепление с дорогой ). Это эквивалент блокировки дифференциала.

• Раздаточная коробка может содержать один или несколько комплектов понижающих передач (как правило, для внедорожников).Понижающие передачи включаются с помощью переключателя или электронного переключателя. Во многих раздаточных коробках этот переключатель такой же, как тот, который выбирает режим 2WD или 4WD. Понижающие передачи замедляют автомобиль и увеличивают крутящий момент на осях. Понижающие передачи используются во время медленных или экстремальных маневров по бездорожью, таких как ползание по скалам или при буксировке тяжелого груза. Эта функция часто отсутствует на полноприводных автомобилях. Некоторые очень большие транспортные средства, такие как тяжелая техника или военные грузовики, имеют более одной понижающей передачи.

Типы

Те, которые используются на внедорожных транспортных средствах с системой «частичный полный привод», таких как грузовики, грузовики, гусеничные машины и некоторые военные автомобили, обычно позволяют водителю выбирать 2WD против 4WD, а также диапазоны высокой или низкой передачи. . Те, что используются в спортивных автомобилях, обычно «прозрачны» для водителя; нет ни переключателя, ни рычага выбора.

В большинстве раздаточных коробок есть два разных типа «внутренней работы». В раздаточных коробках с зубчатым приводом могут использоваться наборы шестерен для привода либо переднего, либо переднего и заднего карданных валов. Как правило, это прочные и тяжелые узлы, которые используются в больших грузовиках, но в настоящее время производится несколько коробок передач для легковых автомобилей.

Раздаточные коробки с цепным приводом чаще всего используют цепь для привода только одной оси, но могут приводить и обе оси. Раздаточные коробки с цепным приводом тише и легче шестеренчатых. Они используются в транспортных средствах, таких как компактные грузовики, полноразмерные грузовики, джипы и внедорожники. Некоторые любители вождения по бездорожью модифицируют свои автомобили, чтобы использовать раздаточные коробки с зубчатой ​​​​передачей, принимая дополнительный вес и шум, чтобы получить дополнительную мощность, которую они обычно обеспечивают.

Раздаточные коробки также классифицируются как «независимые» или «супружеские». «Женатые» раздаточные коробки крепятся болтами непосредственно к трансмиссии. Иногда «супружеская» раздаточная коробка является неотъемлемой частью трансмиссии, и два компонента имеют один и тот же корпус, как это обычно встречается в последних продуктах Subaru и некоторых других полноприводных автомобилях. «Независимая» раздаточная коробка полностью отделена от трансмиссии; он прикреплен болтами к выходному валу трансмиссии, а короткий карданный вал проходит от раздаточной коробки к переднему и заднему дифференциалам.Супружеские раздаточные коробки, безусловно, наиболее распространены в автомобилях. В большинстве пикапов и внедорожников используется независимая раздаточная коробка. На самом деле это настолько распространено, что термин «замужем» используется редко. Независимые раздаточные коробки используются на транспортных средствах с очень длинной колесной базой, таких как коммерческие грузовики или военные грузовики.

Коробки передач с ручным управлением имеют рычаг селектора на выступе трансмиссии на полу со стороны водителя и могут также иметь либо две герметичные ступицы с автоматической блокировкой переднего моста, либо два ручных переключателя ступиц переднего моста: «БЛОКИРОВКА» и «РАЗБЛОКИРОВКА» или «СВОБОДНО».Для включения системы полного привода автомобиль должен двигаться с малой скоростью менее 30 миль в час, это только для высокой настройки полного привода. Чтобы включить низкий режим полного привода, автомобиль должен быть остановлен, а коробка передач должна быть переведена в нейтральное положение, после чего можно выбрать низкий режим полного привода.

Раздаточные коробки с электронным переключением передач «на лету» (ESOF) имеют переключатель или кнопки на приборной панели с передними герметичными ступицами осей с автоматической блокировкой. Некоторые модели также имеют то, что называется selec trac , у которого есть ползунковый переключатель на центральной консоли.В отличие от ручной раздаточной коробки, эта система имеет двигатель раздаточной коробки и вакуумные передние ступицы. Чтобы включить или выключить, автомобиль можно полностью остановить или двигаться с любой скоростью ниже 55 миль в час (89 км/ч).

Большинство грязевых самосвалов оснащаются трансмиссией и двойными раздаточной коробкой из-за большого перемещения после установки массивного лифта кузова. Это экономит деньги на нестандартных приводных валах для больших углов шестерни. В большинстве случаев грузовики-монстры и грязевые грузовики имеют полный привод и вообще не оснащены трансмиссией, а только независимой трехступенчатой ​​раздаточной коробкой.Эти грузовики настроены на работу с одной постоянной скоростью и должны иметь только 1-2 передачи плюс задний ход.

См. также

• Трансмиссии AMC/Jeep
• Системы полного привода Jeep

Ссылки/источники

Ссылки

Служба раздаточной коробки в Буффало, штат Нью-Йорк

Прибл. Время: 60 минут  | Диапазон цен: Узнать цену

Основы обслуживания раздаточной коробки в FOX TIRE

Раздаточная коробка — это один из обслуживаемых компонентов системы полного привода.Присутствующая как в автомобилях с постоянным, так и с неполным приводом, раздаточная коробка работает с помощью шестерен, а во многих современных автомобилях — цепи. Обычно раздаточная коробка косвенно соединяется с задней частью трансмиссии. Трансмиссия передает мощность на раздаточную коробку, которая, в свою очередь, передает мощность или крутящий момент на передний и задний приводные валы. Из-за раздаточной коробки колеса могут вращаться с одинаковой скоростью, и автомобиль может входить или сохранять свой полный привод. Часто в автомобилях с неполным приводом используется раздаточная коробка с дополнительным набором передач, которая позволяет создавать дополнительный крутящий момент за счет выбора диапазона высокой или низкой передачи.Это может облегчить восхождение на крутые холмы и горы. Раздаточные коробки также содержат смазку, которая обеспечивает правильную работу шестерен. Поскольку они являются важной частью системы 4WD, важно, чтобы водители обслуживали их.

Почему следует обращаться в FOX TIRE за обслуживанием раздаточной коробки?

Соблюдение надлежащих интервалов обслуживания раздаточной коробки может помочь продлить срок службы вашей раздаточной коробки и системы полного привода. Знание симптомов неисправной раздаточной коробки также может помочь определить подходящее время для обслуживания раздаточной коробки. Предупреждающие признаки включают скрежещущий шум, затрудненное переключение на 4WD и утечку смазки. В автомобиле с полным приводом, работающим неполный рабочий день, неисправная раздаточная коробка может помешать включению или отключению автомобиля от полного привода. Кроме того, загрязненная смазка может повредить шестерни внутри раздаточной коробки. Наши сотрудники могут осмотреть вашу раздаточную коробку и заменить неисправную жидкость. Мы также рассмотрим корпус, его шестерни и, если есть, цепь. Когда вы будете готовы, позвольте нам помочь вам предотвратить ненужное повреждение вашей системы 4WD с помощью нашего обслуживания раздаточной коробки.

Мы с гордостью обслуживаем клиентов в Буффало, штат Нью-Йорк, Чиктовага, штат Нью-Йорк, Амхерст, штат Нью-Йорк, и прилегающих районах.

обслуживаемых территорий: Буффало, Нью-Йорк | Чиктовага, Нью-Йорк | Амхерст, Нью-Йорк | и прилегающие районы

Baker, LA Ремонт раздаточной коробки

Прибл. Время: 180 минут  | Диапазон цен: Узнать цену

Основы услуг по ремонту раздаточной коробки в Baker Texaco

Системы полного привода работают с помощью раздаточной коробки, типа коробки передач, которая обычно располагается за трансмиссией.Цель раздаточной коробки — помочь автомобилю применить правильное количество крутящего момента, требуемое водителем. В полноприводных и полноприводных автомобилях в раздаточной коробке используются шестерни (и часто цепь, если автомобиль современной марки или модели), чтобы помочь автомобилю войти в полный привод или поддерживать его. Во всех раздаточных коробках также используется смазка для обеспечения правильной работы шестерен. Поскольку раздаточные коробки играют ключевую роль в работе полноприводного автомобиля, мы советуем нашим клиентам следить за состоянием и ремонтировать соответствующие раздаточные коробки, когда это необходимо.В зависимости от автомобиля рекомендуемые интервалы проверки раздаточной коробки могут различаться. Таким образом, водители должны обращаться к руководствам по эксплуатации и производителям транспортных средств за рекомендациями.

Почему следует обращаться в Baker Texaco за услугами по ремонту раздаточной коробки?

Если у вас возникли проблемы с раздаточной коробкой, принесите свой полноприводный автомобиль в наш магазин и позвольте нашему обслуживающему персоналу осмотреть его. Вы испытываете скрежет, утечку смазки или другие проблемы? У наших сотрудников есть необходимые инструменты для осмотра вашей раздаточной коробки, и мы приложим все усилия, чтобы отремонтировать или заменить вашу раздаточную коробку, чтобы ваш полноприводный автомобиль работал оптимально.Во время нашего обслуживания мы также можем проверить, не загрязнена ли ваша смазка, а также слить и заменить жидкость для вас. Обязательно соблюдайте интервалы обслуживания для базового обслуживания раздаточной коробки. Но в следующий раз, когда у вас возникнет проблема, просто позвоните нам или посетите, чтобы узнать, подходят ли наши услуги по ремонту раздаточной коробки для вашей ситуации.
