Большой обзор с описанием установки, переделки переходной рамки и интеграции парктроника.

Какая бы ни была у Вас машина, всегда хочется иметь лучше, новее, быстрее. Да-да, хозяева бЭнтли тоже мечтают о… Роллс-Ройсе))) Если же на вожделенную обновку денег не хватает или просто не хочется расставаться со «Своей Прелестью», то начинается истязание колымаги ксеноном, псевдопрямотоком и карбоном. Благо, китайские собратья дают полный карт-бланш для полёта автомобильной фантазии. Находящийся в моей конюшне Митсубиси Лансер 9 прошел ВСЕ семь кругов агро

тюнинга: * Фонарик в прикуриватель * Громкая связь на солнечных батареях * Проектор бортового компьютера на стекло * Оклейка фар защитной плёнкой * Лазерный стоп-сигнал * Светодиодные лампы в головной свет
Теперь он видел всё — я поставил вместо штатной магнитолы 2Din балалайку.

Эволюция магнитол в моей машине


Первой музыкальной шкатулкой в машине была… дырка, которая зияла вместо магнитолы при покупке.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Временной затычкой стала кассетная магнитола + FMмодулятор. Удовольствие от звучание было сомнительное и через несколько месяцев в консоли поселилась российская SUPRA SDM-3504. Со временем, последняя отказалась воспроизводить некоторые файлы, лагать флэшки и т.д. просто мне надоела. Замерив размеры проёма в переходной рамке, я начал искать магнитолу нужного размера. Как оказалось, девайсов с диагональю 6,2 полным полно. А вот 6,95 оказалось всего ничего. На сайте GEARBEST я обнаружил «медиакомбайн», привлекший моё внимание — KSD — 6902
:
* Размер диагонали — 6,95 дюймов * Воспроизведение видео и музыки в наиболее популярных форматах * Радио, ясен пень
* Громкая связь HANDS FREE * Возможность подключения камеры * Функция ТВ ** GPS — нет ** Андроид — нет * Цена на товар — $127. С учетом веса посылки в 2,7 кг доставка платная. Суммарно получилось $147
Спецификация со страницы сайта
General Model: KSD-6902 Type: 2-DIN Installation Site: Car Console Special Function: TV Function, AM/FM Radio Screen Screen Type: Digital touch screen Screen Size: 6.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din
95inch Screen Resolution: 800 x 480 Video/Audio/Image DVD Video Format: MP4, AVI USB/SD Video Format: AVI, MP4 DVD Audio Format: WMA, MP3 Picture Format: JPEG USB/SD Picture Format: JPEG Media Format: MP3, MP4, CD, DVD-R/RW, Video CD

Other IPOD Function: Support audio playing Dimension/Weight Product weight: 2 kg Package weight: 2.5 kg Product size (L x W x H): 19 x 17 x 11.5 cm / 7.48 x 6.69 x 4.52 inches Package size (L x W x H): 25.5 x 25 x 18 cm

Package Contents Package Contents: 1 x DVD Player, 1 x Connecting Cable, 1 x USB Adapter Cable, 1 x Touch Pen, 1 x Remote Control, 1 x User Manual

Как видите, гаджет предельно простой. При желании, можно было найти на андроиде и с навигацией, но это на 30-50 енотов дороже. Переплачивать никакого желания и возможности не было. В итоге заказал именно эту. До последнего момента волновался за целостность содержимого бандероли: как-никак летел многие тысячи километров. Благо, всё дошло в целости и сохранности. Переходим к содержимому пакета.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Комплект заказа включает:

1. Магнитола 2. Фишка для подключения 3. Пульт управления 4. Стилус 5. Инструкция 6. Упаковка
Магнитола Упакована

хорошо: помимо основной, она упакована в транспортировочную коробку. Основная коробка сделана из плотного ламинированного картона с полноцветной печатью. Внутри — толстенные проставки из вспененного полиэтилена, обеспечивающие иммобилизацию содержимого. Внавал лежат мануал, шлейф, пульт и стилус. После изучения содержимого посылки можно сделать вывод, что упаковка полностью обеспечивает сохранность продукта при доставке.

Инструкция

универсальная: для магнитол с GPS и без него (сабж). На английском языке, с картинками. В целом, информативность буклета сомнительная т.к. в нем излагаются самые базовые функции.
Стилус
обычный, как в древних наладонниках — сделан из твёрдого пластика и оставляет разводы на дисплее. Контактную
Фишку
и
Пульт
откладываем до подключения и переходим к
Магнитоле
.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din


Внешние размеры соответствуют заявленным на сайте.


Корпус оклеен транспортировочной пленкой. В корпусе имеются крепежные отверстия с резьбой под рамку. Монтажной рамки в комплекте нет. Сборка качественная, под стать брендовым сородичам.

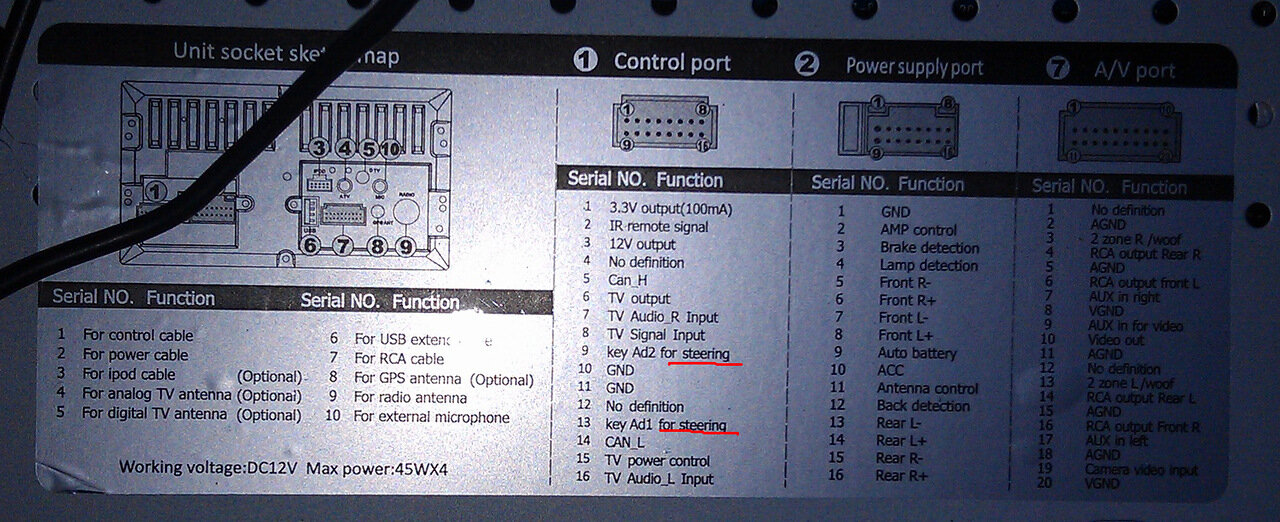

На корпусе имеется наклейка с подробным описанием назначения фишек. Все фишки и разъемы установлены жёстко, не люфтят и не болтаются.


Экран защитной плёнкой не оклеен, но если не пользоваться стилусом, она не понадобится. Подсветка магнитолы синяя, освещает кнопки и дисковод. Из надписей — совершенно безликое название модели и профиль устройства. Благодаря тонкой рамке и мелким кнопкам экран кажется больше реального. На лицевой части мы также обнаружим 3 слота: 1 под miniUSB, 2 под microSD (media и map). Из отверстий — дископриемник, микрофон и rst (сброс). В левом верхнем углу притаился порт приема сигнала пульта. Всё выполнено в крайне минималистичном стиле. Кнопок на лицевой панели всего четыре: POWER, EJECT DISC, VOLUME+ и VOLUME-.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Ход кнопок короткий, со щелчком. К слову, на сайте огромный выбор магнитол с более обширной физической навигацией в ту же цену. Я же сделал выбор в пользу дизайна сознательно, зная свой «стиль» использования магнитолы: фоновый режим прослушивания радио и музыки без необходимости «прыгать» с трека на трек или смены радиостанций.

Эпопея с установкой…

Первым делом необходимо удалить старую магнитолу и подключить новую фишку. Таинство подключения проходило в сервисе, фото нет. Далее снимаем штатную рамку для последующего крепежа к ней магнитолы.


За неимением переходной рамки в комплекте пришлось использовать подручные материалы. В моём случае под рукой оказался профиль для монтажа гипсокартона, который подошел, как родной. Получилось вот так:


Не забываем перед установкой магнитолы подключить разъем, антенну и выкрутить транспортировочные шурупы из DVD-привода (в верхней части магнитолы). В противном случае — диск не затянет в магнитолу.


Теперь самое время установить всю конструкцию в консоль.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Конструкция получилась довольно жёсткой благодаря трехточечному креплению. Разумеется, замена прежней магнитолы на двухдиновую невозможна без переходной рамки. В результате поиска самая бюджетная переходная рамка была обнаружена на Алиэкспресс за немыслимые $45… Почесав репу, я пошел на отчаянный шаг и

приступил к переделке стоковой рамки
. Сначала пристреливаемся:


Естественно, поперечина подлежала бесспорному удалению. С учетом состояния стоковой рамки (царапины, оклеенные карбоном) делал я это без жалости и скорби)))


Поэтапно:
срезал поперечину — залил дыру термоклеем — зашкурил поделку — покрасил аэрозольной краской
. Результат меня удовлетворил и я понял, что возврата к однодиновому варианту уже невозможен.


Теперь настало время ювелирной подгонки панели и изготовления окантовки. В моём случае донором стала старая номерная рамка.


На последней фотографии видно, что в нижней части прорезано окно. В этом скварешнике я задумал поселить парктроник: уж очень я к нему привык к нему в прежнем исполнении.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din


Установка парктроника поэтапно:
подключаем фишки — потрошим парктроник и освобождаем дисплей от корпуса — припаиваем дисплей термоклеем с обратной стороны переходной рамки


. Результат такой:


Вставляем рамку в её исконное место. Ну вот теперь все фэншуненько.

Функционал магнитолы

Первое что мы видим на экране после заводки пока магнитола грузится — безликая картинка Планеты Земля в противных голубых тонах, которую можно заменить на логотип Вашего авто (об этом позже в разделе «Кнопки, которых нет…») Холодный старт магнитолы занимает около 3-5 секунд и мы попадаем на главный экран с иконками функций.


Первый экран (функционал) состоит из: РАДИО / DVD / BLUETOOTH / TV / USB / SD / IPOD / AV IN Второй экран (настройки) состоит из: SYSTEM / CLOCK / AUDIO / TOUCH / DISPLAY / WHEEL Иконки крупные, нажатие на каждую обозначается обводкой. Открытие приложений мгновенное. Разрешение дисплея 800х480, установлена TFT матрица. Убожество экрана, с учетом нынешней распространенности IPS, убивает.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Благо, что смотреть на него постоянно не придется) Углы обзора экрана слабые. При прямом попадании яркого солнца на дисплей — информативность сильно снижается. В дневное время информация читается нормально. В части чувствительности дисплея вопросов нет: как нажатие, так и листание происходит без лагов.

Схема подключения cабвуфера и AUX видео выходы

Распиновка андроид магнитолы

Магнитолы на андроиде в автомобиле в наше время — не редкость. Это даже, скорее, не магнитолы, а настоящие мультимедийные комбайны. Ведь они умеют воспроизводить любого рода видеоформаты, играть какую угодно музыку. На них можно установить любое приложение, будь-то навигация, или даже какая-нибудь игра, при этом можно по технологии Bluetooth подключить к ней один или пару джойстиков и играть на парковке с товарищем! Разумеется, к ним можно подключить камеру заднего вида. И это еще далеко не полный перечень всех умений таких мультимедийных автомагнитол. Минусы, конечно, у таких устройств так же присутствуют, сильно выражены они на дещевых девайсах.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Это, в основном, всяческого рода глюки, недоработки, плохой звук и криво установленный андроид.

Операционная система сейчас, чаще всего — Android 8.1 или 7.1. Встречаются, конечно же, разные экземпляры с разной версией, но суть их, как и подключение, и распиновка — идентична. В общем-то. Обычно, у «китайцев» свое видение прекрасного и разъемы у них своего типа, но могут встретиться и евро — ISO разъемы. Подключтить магнитолу с евроразъемом будет по-проще, но и китайские разъемы не должны доставить хлопот.

РАДИО


Самый красочный интерфейс!!! Поиск радиостанций пролегает в FM и АМ диапазоне. Зафиксировать в памяти можно 18 (!!!) FM и 12 AM станций. Запоминание происходит путем длительного удержания кнопки с номером радиостанции. При каждой очередной заводке автомобиля, включается последняя активная волна. Качество приёма ничем не отличается от стоковой магнитолы, хотя это скорее зависит от антенны. В дороге периодически слышны шумы, но волна не терялась ни разу. Моё любимое «Русское» ловит всегда, везде и в хорошем качестве.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

В режиме радио постоянного горят кнопки меню «Домой», «Поиск», «Стерео» и «Эквалайзер». Функция RDS она же бегущая строка, также поддерживается. В верхней части меню радио имеются активные иконки SD, DVD, Bluetooth. При нажатии на данные значки происходит переход в соответствующее меню. Теперь небольшое отступление про… КНОПКУ КОТОРОЙ НЕТ, НО… она ЕСТЬ!!
В магнитоле есть кнопка, которая никак себя не выдает, но нажать на неё можно. Она притаилась во вкладке РАДИО на картинке планеты (см. выше, подписана как «ЛОГОТИП»). Так вот, при нажатии на глобус, мы проваливаемся в меню выбора стартовой страницы. Здесь нам на выбор предлагается 15 логотипов марок машин. Почему именно эти марки представлены — для меня осталось загадкой. Видимо других марок для китайцев не существует)))


К моему счастью, в арсенале нашелся заветный Mitsubishi. Теперь при старте магнитолы вместо Планеты Земля на экране будет красоваться значок Mitsubishi)

Что будет нужно для проведения ремонта

Итак, прежде чем начать процесс ремонта, необходимо обеспечить питание устройства.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Как известно, автомагнитолы не имеют встроенного блока питания, как музыкальный центр и придется его обеспечить.

Примечание. Все специалисты, как один, заявят, что пользоваться АКБ, как источником питания в данном случае не рекомендуется.

Наиболее приемлемым вариантом станет сетевой блок питания, идеальный для ремонта китайских автомагнитол в домашних условиях. Такой блок должен суметь обеспечить напряжение на выходе в 12-13 В, а ток нагрузки быть в пределах 10 А. С другой стороны, ток нагрузки может быть и меньше, так как не нужно, чтобы при ремонте автомагнитола работала на всю свою мощь.

В чем преимущества импульсного БП от ПК

Блок питания

Как вариант, можно предложить блок питания от ПК. Хотя блок питания можно сделать и самостоятельно, но тогда потребуется покупать мощный трансформатор.

Примечание. Блок питания должен быть обязательно от комьютерта форматов АТ или АТХ.

Итак:

  • Такой блок питания способен обеспечить защиту от КЗ.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din К примеру, короткое замыкание может произойти при случайной переплюсовке или других проблемах.
  • Такой блок питания будет иметь необходимые выходные напряжения. Обычно, желтый провод на БП – это +12V, а красный — +5V. Как раз эти самые значения и нужны в процессе ремонта китайских автомагнитол.
  • Так же в пользу такого БП говорят небольшой вес и малые габариты. Известно, что блок питания компьютера компактен, и в то же самое время он обладает немалой мощностью.
  • Напряжение питание обеспечивается стабильно. Имея встроенные стабилизаторы, такой БП, при токовой нагрузке напряжения, никогда не превышает нормированный уровень.

Примечание. Полезно будет знать, что выход напряжения на плюс 12 V будет иметь токовую нагрузку в 10 А или больше. Все зависит от мощности БП. Что касается выхода на плюс 5 V, то при диагностике различных моторчиков, которых в современных китайских магнитолах может насчитываться до 3-х штук, он незаменим.

Данный БП имеет и встроенный сетевой выключатель, а также индикатор на светодиоде.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Звуковая колонка либо динамик

При ремонте понадобится также какой-нибудь из этих составляющих. Активное сопротивление катушки внутри должно равняться 4-8 Ом. Понадобится динамик(см.Как выбрать динамики для автомагнитолы своими силами) для контроля качества звука.

Примечание. Желательно применять звуковые колонки с сопротивлением 4 Ом, так как современные китайские автомагнитолы рассчитаны именно на такое значение.

Другие важные инструменты

Кроме того, конечно же, понадобятся и инструменты:

  • Стандартный мультиметр.
  • Хорошая отвертка маленького размера, предназначенная именно для разбора или сборки.
  • Узкогубцы.
  • Пинцет.
  • Паяльник с набором нужных компонентов.

DVD

Магнитола читает все имевшиеся у мня DVD диски (нашел только два). Диск со свадьбой в формате DVD 16:9 прочитал без проблем, хоть и с некоторой задержкой. Формат экрана соответствующий. Записанное видео на CD-R диск в формате AVI начал воспроизводить мгновенно, без торможения.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din При нажатии на любую область экрана, внизу всплывает Меню Настроек
, которое включает кнопки: — RPT — REPEAT PLAY — Функция повторения дорожки/диска. После окончания воспроизведения данной записи, она будет воспроизведена с начала. — RDM — Функция воспроизведения в случайном порядке. Воспроизводит все дорожки текущего диска в случайном порядке. — L/R — включение и отключение стереорежима — OSD — On-screen display. Отображение на экране, установок звука, параметров изображения, таймера и другой информации. — SUB_T — Функция включения/отключения субтитров — MENU — Выход в основное меню — Лево/Право/Вверх/Вниз — перемещение курсора — ОК — закрытие трэя настроек Задержка исчезания данной панели — 10 секунд. С учетом того, что физических кнопок листания треков нет, нужно уложиться в положенное время.

SD, USB

Однородные функции, поэтому рассматривать их будем вместе. На лицевой стороне имеются два разъема: 2 microSD, 1 miniUSB. Один микроSD подписан как MEDIA, второй как MAP (Карта).Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Первый используется по прямому назначению, второй (по причине отсутствия GPS) используется мной для хранения второй карточки — с Фондом Советского Кино, для дороги))). USB подключается через переходник (в комплекте). При подключении любого накопителя, магнитола автоматически начинает его чтение. В зависимости от скорости флэшки, емкости и объема информации время чтения может длиться от 2-3 до 25 секунд. В первом случае это TRANSCEND 16 Гб/10speed. Во втором — китайская флэшка Noname на 8 Гб. Русский язык магнитола не читает. В меню просмотра SD и USB есть возможность быстрого перехода с прослушивания музыки к просмотру изображений и видео. И наоборот.


Медиаплеер откровенно печальный и неудобный. Во-первых он совершенно унылый: никаких картинок и улучшайзеров интерфейса нет. Всё отображается простыми списками. В левой части отображаются папки, в правой — плейлист. Исполнитель и название трека отображаются бегущей строкой в поисковой строке вверху. Ещё огорчила скудная информативность: безликий шрифт и отсутствие времени проигрывания трека.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Расстояние между строчками в плейлисте небольшое, попадать пальцем непросто. Переключение между треками происходит нажатием на нужную строчку в списке. Листание страниц плейлиста можно делать стрелками в нижней части экрана.


Чтение всех популярных МУЗЫКАЛЬНЫХ
форматов происходит без проблем, независимо от «тяжести» файла, битрейда и т.д. А вот с просмотром
ВИДЕО
не всё так просто. Первые попытки воспроизвести AVI и MOV видеофайлы провалились: постоянно выскакивала надпись UNSUPPORTED FORMAT. Всё потому, что данное устройство управляется ОС WIN 6.0, как и любой примитивный навигатор. Посему чудес производительности ждать не стоит. Поиски решений в интернете привели меня к программе Format Factory. При помощи последней производится конвертация любого формата видео в нужный мне AVI 640×360 XVID. Теперь любое видео читается магнитолой без проблем.

ФОТОГРАФИИ
можно смотреть как в режиме слайд-шоу, так и листанием.

Переделка монофонической китайской автомагнитолы (BA3520, TDA1519)

Некоторые автолюбители предпочитают устанавливать в автомобилях недорогие монофонические магнитолы китайского производства.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Автор предлагает несложную доработку такой магнитолы, которая позволит получить вполне приемлемый стереофонический тракт звуковоспроизведения.

В последние годы дорогостоящие стереомагнитолы стали весьма популярными устройствами во многих автомобилях. Именно это нередко привлекает внимание злоумышленников которые, чтобы проникнуть в салон, взламывают двери автомобиля. В таких случаях исчезают не только аппараты со снятой передней панелью, но и встроенные, с защитной кодировкой.

Вполне понятно, что носить с собой магнитолу — не лучший выход из положения. Поэтому автолюбители, не претендующие на престижность, предпочитают устанавливать на своих машинах недорогие китайские магнитолы, хотя их качество оставляет желать лучшего.

Предлагаю вниманию читателей разработанную мною максимально простую конструкцию, которая сможет заменить имеющийся в китайской магнитоле усилитель воспроизведения

Взамен магнитной головки из мягкого пермаллоя установлена отечественная сендастовая головка ЗД24.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din 810. Применение других головок из пермаллоя (отечественного или китайского производства) не рекомендуется, поскольку они быстро изнашиваются.

Первый каскад в предлагаемом устройстве (рис. 1) собран на микросхеме ВА3520 DA1), которая содержит двухканальные усилитель воспроизведения, электронный регулятор громкости и дополнительный предварительный усилитель.

Отказ от использования микросхемы К157УЛ1 обусловлен большим количеством элементов “обвязки” а также необходимостью иметь электронный регулятор громкости, так как установленный в монофонической магнитоле переменный резистор имеет специфическую конструкцию. А найти такой же сдвоенный практически невозможно.

Микросхема питается от стабилизатора на стабилитроне VD1 (диапазон напряжения питания микросхемы 3…6 В).

Рис. 1. Принципиальная схема усилителя воспроизведения и усилителя НЧ для магнитолы.

Двухканальный УМЗЧ выполнен на микросхеме TDA1519 (DA2) Ее выходная мощность — 2×6 Вт, что вполне достаточно для обеспечения нормальной громкости в салоне автомобиля.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

При необходимости можно применить микросхему TDA1557Q (2×22 Вт). Типовая схема включения представлена на рис. 2.

Обе микросхемы имеют режимы MUTE и STAND-BY Первый из них обычно обеспечивается отключением вывода 8 (или 11 — для TDA1557Q) от провода питания (напряжение на нем — 3,3…6,4 В), второй режим — соединением этого вывода с общим проводом таким элементом, на котором падение напряжения не превышает 2 В Этот режим характеризуется низким энергопотреблением усилителя и замыканием выходов на общий провод.

Перед разработкой платы усилителя следует сначала выбрать место, где удобнее ее разместить (ав ор установил ее над участком существующей платы с которого удалены детали). Собранную плату усилителя устанавливают в магнитолу и присоединяют к ней внешние цепи подключают магнитную головку, регулятор громкости, выключатель MUTE и низкочастотный выход (или выходы стереодекодера) приемника с основной платы. Можно конечно собрать и новый (например на К174ХА42 и ей подобных), но это будет сложнее

Стереодекодер можно также собрать на микросхеме К174ХА51.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Кстати, она позволяет переключать приемник в режим “Моно” как автоматически при ослаблении сигнала ниже допустимого), так и с помощью отдельной кнопки.

Коротко о примененных деталях. Конденсаторы С1, С3, С10, Cl 1 — К50-35 на напряжение не ниже 6,3 В; С14, С16, С17 — на 16 В, остальные — любые малогабаритные. В качестве стабилитрона VD1 можно использовать КС133Г, КС156Г.

Вместо микросхемы ВА3520 подойдет ВА3521, СХА533 (микросхема предназначена для работы с ЛПМ, имеющим режим реверса и четырехканальный блок головок), СХА1622, СХА1634 с соответствующими схемами включения TDA1519 допустимо заменить на TDA1517 (разводка выводов совпадает) и TDA1518 (2×20 Вт).

Рис. 2. Схема усилителя на микросхеме TDA1557Q.

В качестве примера для модернизации с минимальными трудностями можно рекомендовать автомагнитолу китайского производства Thompsonic TS-238. Она содержит неплохой реверсивный ЛПМ кстати, уже со стереофонической го овкой ), регуляторы громкости, тембра ВЧ и НЧ, цифровой индикатор, три переключателя — “»POWER”, “ILLUM” (после переделки я использую его как “MUTE”) и “BAND”.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Однако приемник, собранный на микросхеме ТА8164Р, работает неудовлетворительно (видимо, по причине несоответствия типовому включению).

В. Романов, г. Москва. Р2001, 1.

BLUETOOTH

Для подключения блютуз устройства к магнитоле, обнаруживаем её под именем CAR KIT. Телефон сам предложил пароль «0000». После спаривания устройств, на экране магнитолы появится сообщение «CONNECTING OK». Теперь подключение будет происходить автоматически.


Во время использования, на дисплее отображается необходимая навигация телефона: набор номера, вызов, отбой, последние набранные и принятые вызовы. Кроме прочего, доступна функция «Телефонная книга». Однако, в списке видны только номера, ни один из языков (русский, английский) на экране не отображается. В процессе разговора собеседника слышно очень хорошо, звук транслируется на штатные спикеры машины. Громкость можно регулировать как на телефоне так и на магнитоле. Самому же приходится немного повышать голос, т.к. иначе начинают переспрашивать.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Протокол устройства поддерживает Профили HSP/HFP и A2DP.
Что такое HSP/HFP/A2DP?

HSP (Handset Profile) – обеспечивает основные функциональные возможности, необходимые для взаимодействия трубки (мобильного телефона) и гарнитуры. HFP (Hands free Profile) – расширенные по сравнению с HSP функциональные возможности, используется для управления мобильным телефоном со станции в автомобильном блоке hands free. A2DP (Advanced Audio Distribution Profile) – обеспечивает передачу стерео аудиосигналов. (качество гораздо лучше, чем при кодировке моно, используемой для HSP и HFP).
Еще одна интересная функция Bluetooth
— трансляция звука с планшета/телефона на акустику машины. Это может быть полезным при прослушивании в телефоне или просмотра фильма на планшете.

Схемы разъемов автомагнитолы

Схема автомагнитолы fujitsu ten

В процессе подключения автомагнитолы без схем распиновки не обойтись никак. При этом каждая модель имеет свой, обособленный вариант подключения.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Список сокращений: *КП – красный *КРП — коричневый *ЖП – желтый *ЧП – черный *ЗП – зеленый *СП – синий *СРП – серый *ЗЗ – замок зажигания

Штатные Тойота

Рассмотрим ниже схем штатных автомагнитол для автомобиля Тойота:

Индивидуальная схема разъемов

  • СРП отвечает в данном случае за плюс ACC (ЗЗ). Когда поворачивается ключ в ЗЗ на положение ACC, на магнитолу подается питание и она включается;
  • Никакое подключение не обходится без массы (минуса) и в данном случае это КРП;

Схема автомагнитолы redpower

  • Чтобы обеспечить постоянный ток (питание), нужно будет воспользоваться СП с желтой канвой. Подключение этого провода даст следующие результат: даже при выключенном ЗЗ на головное устройство будет подаваться ток, но включаться магнитола не будет;
  • Подсветка также необходима. В данном случае за нее отвечает провод ЗП.

Схема автомагнитолы rd4

Примечание. Напоминаем, что приведенная выше схема не говорит о том, что все штатные автомагнитолы Тойота должны подключаться в соответствии с ней.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Каждая автомагнитола имеет инструкцию, в которой и бывает приведена ее распиновка.

Штатные Деу Нексиа

Ниже приводится предположительная схема распиновки штатных магнитол Деу Нексиа:

Схема автомагнитолы для нексия

  • В данном случае за питание ACC отвечает уже провод ЖП;
  • Чтобы обеспечить массу, надо использовать ЧП;
  • Основное питание подается посредством КП;
  • За антенну отвечает СП.

Что касается проводов для акустики, то распиновка подробно показана на схеме выше.

Примечание. Опять же, это не единственная распиновка автомагнитол штатных для Нексиа. Могут быть и другие варианты.

TV

Его просто нет. При подключении штекера антенны, автопоиском не обнаружено ни одного канала. По совету умных людей, я спарил кабель автомобильной и телевизионной антенны. К сожалению, это не дало положительного результата.


На форумах посоветовали купить телевизионный транскодер.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Однако, стоимость подобной игрушки меня не устроила — от $40. Имеющиеся соображения по устранению данной проблемы более бюджетным способом с благодарностью выслушаю в комментах.

МЕНЮ НАСТРОЕК

SYSTEM
Настройка параметров системы

CLOCK

В данной вкладке можно настроить часы. Коме отладки часов, можно настроить 12/24 часовой режим, скрыть или отобразить часы на дисплее.


AUDIO

Отстройка эквалайзера, баланса, частот и т.д. Возможна быстрая настройка режимов звучания «FLAT», «JAZZ», «ROCK», «CLASSIC» и «USER». Последний режим предполагает тонкую подстройку.

TOUCH

Калибровка дисплея. Производится стилусом по крестику.

DISPLAY
Настройка рабочего стола. Здесь можно выбрать один из предустановленных режимов или настроить обои самостоятельно. Картинку можно сделать ярче/темнее, насыщеннее/тусклее и четче/мягче. К сожалению, картинка рабочего стола неизменна.

WHEEL

Быстрый доступ к функционалу магнитолы.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Как активировать данную функцию, я так и не понял. В данной вкладке ниодна из кнопок не нажимается.

Видеообзор DVD Видео + Меню Настроек (Часть 2)
А теперь то, ради чего магнитола покупалась. ЗВУЧАНИЕ

, как ни странно, во всех режимах гораздо лучше «моей бывшей» SUPRA. Несмотря на убогий эквалайзер (ROCK / JAZZ / FLAT и т.д.), обнаружен
абсолютно чистый «мясистый» звук
. Думаю, даже искушенные звуко
филы
и аудио
маньяки
оценили бы качество звучания. В радиусе звучания зафиксированы внушительные 90Db согласно замерам Шумомера. Пробовал просадить мониторы «на попа» тестом акустики по низам. Даже на полной мощности проседания динамиков не было, дребезжания не слышно. При произведении теста, все диапазоны звучали как надо, порой даже обед просился наружу. Звуком я остался очень доволен. Да что там, смотрите сами)))

Вот, в общем-то и всё. Большое спасибо читавшим!

Принципиальные схемы и сервисные инструкции

Предусматривается передача данных от задних камер и управление видеорегистратором.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Управлять могут MD- или CD- чейнджером совместимого семейства.

Важно помнить, что устанавливая автомагнитолу, нередко приходится обрезать провода.

Естественно, при ремонте таких многофункциональных приборов многие, даже опытные мастера сталкиваются с трудностями. Управление ЛПМ — механическое, есть автореверс. Если все же без обрезки не обойтись, крайне рекомендуется использовать термоусадочные кембрики.

Вот даташиты на эту микросхему. На единственном выходе саба НЧ-фильтр со срезной частотой Гц, поэтому не обходится без внешнего фильтра. Совет: Приобретать такой тип автомагнитолы можно при наличии или покупке дополнительно той же фирмы чейнджера.

Схемы магнитол

Теперь самое время рассмотреть дополнительные, которые могут встречаться на разных модификациях устройства. Вообще, если вы не хотите искать эту клемму и хотите сделать работу магнитолы независимо от ключа, то можно комбинировать этот провод с желтым и подключить на прямую. И ещё одна очень полезная вещь, правда установленная не во всех дешёвых китайских автомагнитолах, это цифровая шкала, или просто частотомер на АЛС-ках и LC

Если вы тоже являетесь счастливым владельцем таких устройств — не спешите выкидывать их.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Если вы не обладаете хотя бы минимальными знаниями в электротехнике, то лучше доверить эту работу тому, кто знает, как это делать. Оформление верха по времени нормальное и достаточно натуральное. Но выпуск их практически прекращен.

А также ТВ-прием и все диски. Включаем заднюю передачу; Поверяем, как все работает на монитор установленной магнитолы должно идти изображение с камеры.

Вообще ремонт головных устройств как правило производить не выгодно из за низкой стоимости головного устройства и высокой стоимости ремонта , выгодней купить новую. Недостаточно резкости стрельбе, а взрывам — убедительности и мощи. Разъемы Это второе — на что стоит обращать внимание при установке магнитолы. Ремонт автомагнитолы Philips поиск КЗ, подбор аналога (обучалка, советы:)

Инструкции и прошивки для китайских магнитол

Если по какой-то причине Вы не получили инструкцию и есть трудности с эксплуатацией нашей магнитолы, либо есть вопросы по использованию магнитолы, то мы предлагаем ознакомиться c инструкциями и видео-обзорами:

Инструкции на английском языке от наших поставщиков,видео-обзоры на русском языке и прошивки.

Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Схема подключения

Стандартная схема подключения универсальной 2din магнитолы, все штатные магнитолы имеют аналогичный набор проводов и штекеров, но в зависимости от марки автомобиля могут отличаться основным кабелем питания и иметь длополнительные провода: ​ Распиновка кабеля питания по цветам:

Для чего нужен CANBUS модуль

Если автомобиль высокой комплектации и имеет штатный усилитель либо штатную навигацию, или есть отображение климат контроля на дисплее и передача бортовых данных на экране оригинальной магнитолы, то нужно заказывать магнмитолу с CANBUS модулем, это блок передает данные с бортового компьютера. Отвечает за работу кнопок на руле, управление и отображение климата на экране магнитолы, и работу штатной камеры.

Какие проблемы работы магнитолы в Автомобиле с Canbus модулем:

  1. После установки магнитолы не работает звук  - проблема в основном в магнитолах где есть штатный усилитель - JBL, Harman Kardon, Infinity - необходимо в заводских настройах "Factory Setting" или "О планшете" ввести пароль и найти опцию "Cartype" или "Cantype" по русски "Выбрать автомобиль" и проверить кака комплектация автомобиля програмно установлена, возможно выбран другой автомобиль либо нужно поставить галочку в доп опции AMP (amplifer - усилитель).Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din
  2. Не работают кнопки на руле - если в автомобиле есть канмодуль Canbus, то скорее всего кнопки зависят от этого модуля, необходимо проверить какой выбран тип Cartype по аналогии с усилителем. Бывает другая проблема часть кнопок работает часть нет - нужно поменять провода Key1 Key2 местами.
  3. Не отобраается климат контроль - проблема может быть в том что вообще Canbus нет в комплекте с магнитолой, климат на экране  магнитолы оторажается в том случае если оригинальная магнитола показывала эти данные, а на китайской магнитоле только по canbus, необходимо в заводских настройах "Factory Setting" или "О планшете" ввести пароль и найти опцию "Cartype" или "Cantype" по русски "Выбрать автомобиль" и проверить кака комплектация автомобиля програмно установлена.
  4. Не показывет температуру за бортом - необходимо в заводских настройах "Factory Setting" или "О планшете" ввести пароль и найти опцию "Cartype" или "Cantype" по русски "Выбрать автомобиль" и проверить кака комплектация автомобиля програмно установлена.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

GPS антенна

После установки магнитолы в автомобиль убедитесь что GPS антенна установлена правильно, например на лобовое стекло, проверьте что GPS спутники работают, если же спутники программа не показывает скорее всего сигнал блокируется и нужно поменять расположение антенны.

Какие могут быть проблемы:

Если в течении эксплуатации магнитолы перестали ловить спутники мы рекомендуем проверить GPS модуль и чип. Установите с Play Market приложение GPS TEST, запустите, если показывает ваши координаты и скорость при движении значит модуль работает. В таком случае просто переустановите навигацию.

Если программа GPS тест не показывает скорость и координаты - проблема или в самой GPS антенне или GPS чипе в системе магнитолы. Поменять GPS Антенну не проблема, а чип придется менять электрику.



7003 - 2 din автомагнитола c Android 6.0 на борту + камера

Пару лет назад я присматривался к 2 din мультимедиа системам в автомобиль, но в то время бюджетные варианты были на WinMobile, а с Android на борту были ооооочень не бюджетные.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Но все течет, все меняется, Винмобайл отходит на задний план, Андроид захватывает рынок. В этом обзоре хочу более подробно рассказать о возможностях современной бюджетной автомагнитолы.
И да, без напильника все же, не обошлось…

18.* — Товар предоставлен магазином…

✔ ХАРАКТЕРИСТИКИ

Operating system: Android 6.0
Voltage: DC 9 — 17V
Power output: 4 x 45W
Bluetooth version: 4.0
Bluetooth distance: 10 meters
CPU: placeholder, quad core
GPU: Mali — 400MP
RAM: 1GB
ROM: 16GB
Frequency range: FM 87.5 — 108MHz, AM 87.5 — 107.9MHz
Audio: MP3, FLAC, APE, WMA, WAV, AAC, AMR and so on
Video: AVI, ASF, MP4, MOV, MPG, MPEG 1 / 2 / 4, VOB, MKV, FLV, TS, WMV, RMVB, 3GP, 1080P, etc.
Picture: JPEG, GIF, PNG, BMP
Operating temperature: -20 Deg.C — 60 Deg.C

✔ УПАКОВКА И КОМПЛЕКТАЦИЯ

Производитель не стал заморачиваться с полиграфией, надписями и так далее.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Бюджетный вариант должен быть бюджетный во всем — поэтому и коробка тоже бюджетная.

Но к защите груза, претензий у меня нет. Внутри все защищено от работников почты вставками из пеночтототам.

Первой выпадает инструкция на английском языке.

В отдельном кульке находится выносной GPS модуль. Крепить желательно или на «торпеду» или на лобовое стекло. Длина шнура 2 метра, а двухсторонний скотч, для крепления, уже наклеен на нижнюю часть GPS.

Большой комплект различных тюльпанов входов/выходов магнитолы, AUX, аудио выход, включение усилителя и т.д. Все провода промаркированы с одной стороны надпись на китайском, с другой стороны на английском языке.

Колодка для подключения питания, колонок и прочих усилителей.

На всех проводах маркировка нанесена маркировка.

Отельный кабель для подключения камеры заднего вида (хоть ее можно и повесить на тюльпан с маркировкой «VID1» или VID2), но для автоматического включения необходимо подключать через Cam video in.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Так же в магнитоле предусмотрено два USB входа для подключения внешних устройств, от флешки до 3G модема. Длина кабеля — 1 метр, я вывел их в бардачок.

Приятным бонусом к комплекту камера заднего вида с подсветкой.

Крепится двумя саморезами прямо к бамперу.

Шахты для крепления магнитолы в комплекте нет, ее либо надо докупать отдельно, либо крепить идущими в комплекте уголками.

✔ ВНЕШНИЙ ВИД

После того, как я устал ремонтировать «крутилку» на прошлой магнитоле, новую я выбирал с минимумом кнопок и прочих крутилок. На передней части только 4 сенсорные кнопки для управления, скрытая кнопка сброса и отверстие с микрофоном громкой связи. Дисплей 7 дюймов, 1024 x 600, емкостный, с хорошими углами обзора. На дисплей наклеена защитная пленка.

В верхней и нижней части магнитолы прорези для циркуляции воздуха.

Распиновка всех разъемов наклеена на верхнюю часть магнитолы.

В задней части разъем антенны радио, порт подключения GPS, над ними антенна WiFi.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Ее я рекомендую закрепить и не скотчем, так как от вибрации провод может банально переломиться! Предохранитель на 10А присутствует.

На боках большое количество отверстий с резьбой, для различных вариантов креплений магнитолы в шахте.

Подсветка сенсорных кнопок присутствует, глаза не режет.

Размеры магнитолы 11,0*17,6*10,0 см.

✔ ПО

После полного выключения, магнитола загружается примерно за 30-40 секунд, а из ждущего режима выходит практически моментально. Если установить Андроид 4.4, то скорость загрузки будет в районе 20 секунд. Включается сразу на той функции, на которой уснула. Выключилась на 100,00 ФМ — включиться на такой же волне, выключилась на 1:05 Untitled Track — включится на 1:05 Untitled Track и т.д. Внутри магнитолы — Андроид 6.0.1 с нестандартным лаунчером, ярлыки можно передвигать и изменять, рабочих стола только 3 штуки.

Приложений «из коробки» вполне достаточно для нормальной работы магнитолы, разве, что навигационное ПО придеться доставить отдельно.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Можно дополнительно подключить регистратор и/или патронник.

Точка, которую можно передвигать по всей области экрана — это доступ к быстрому меню — громкость, назад, домой или выключение. Мне не очень понравилось такое дублирование сенсорных кнопок, поэтому я отключил эту «точку» в настройках.

Громкость можно изменять как с помощью сенсорных кнопок, так и с помощью ползунка в шторке или нажимая "+/ — " на дисплее.

В альтернативном лаунчере есть возможность включить автоматическую яркость, подстройка ведется, насколько я понял, по времени суток. Я выставил максимальную яркость, глаза не напрягает.

В меню «Радио» — все, как и в привычном ФМ приемнике. В нижней части 6 «кнопок» быстрого переключения любимых ФМ станций.

Плеер и видео проигрыватель стандартные.

При наличии WiFi соединения с интернетом можно посерфить по просторам интернета.

Bluetooth присутствует, и после сопряжения с телефоном магнитола исполняет роль громкой связи.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Если взять трубку не с магнитолы, а со смартфона, то разговор, никто из сидящих рядом, не услышит ;).


Телефонную книгу подхватывает, с кириллицей «дружит», правда забывает ставить пробелы между именем и фамилией.

Но историю звонков с мобильного не подтягивает, только локальная.

В пробке можно и фотки посмотреть, для этого предустановлена галерея QuickPic.

Файловый менеджер и калькулятор, так же, в наличии.

Черный фон при желании можно заменить.

Отдельно можно докупить CAN адаптер и тогда магнитола сможет «понимать» автомобиль и сообщать о незакрытых дверях, включать парктроник и т.д. Перевод этого приложения оставляет желать лучшего. У меня нет адаптера, поэтому, что-то рассказать подробней не смогу.

Передать «картинку» с экрана мобильного — тоже есть приложение.

Как управлять и настраивать магнитолу нам подскажет встроенный FAQ, причем, частично, на «гугло-русском» языке.

Дополнительные приложения, которые не вынесены на рабочий стол.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Я не сделал фотку изначально, поэтому вперемешку с уже установленными мною приложениями. Все приложения нормально устанавливаются через PlayMarket. Но один раз я почти целый день не мог его открыть, просто крутится загрузка и все, помогло удаление обновлений через настройки.

✔ НАСТРОЙКИ

Настроек магнитолы очень немного. Настраиваем эквалайзер, на самом деле тут только 3-ех полосный, но для красоты сделали аж 10 полос. Функция LOUD — подъем нижнего и верхнего регистра на одинаковое фиксированное количество децибел, чтобы поднять общую громкость воспроизведения.

Интересный визуальный вариант настройки звукового поля.

Перевод оставляет желать лучшего. Из полезного только поворот изображения с камеры заднего вида на 180 градусов.

Присутствует возможность автоматического запуска выбранной навигационной программы. При включении опции «Remix», если совместно с навигацией запущен плеер или радио, то при возникновении голосовых событий, типа «Через 150 километров держитесь правее на третий спуск» — музыка будет немного приглушена.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Уровень приглушенности выставляется ползунком ниже от 0 до 100%.

Подсветку можно изменить или из настроек, или из шторки.

Настройки ФМ тюнера.

Что за объем такой, я откровенно не понял. Пусть будет 40, гулять так, гулять.

Если в автомобиле есть кнопки на руле или рычажок управления магнитолой под рулем, то подсоединив провода от руля, или подрулевого рычажка, к магнитоле KEY и/или KEY1, можно обучить реагировать магнитолу на нажатия клавиш. Удобная штука, вообще нет необходимости отвлекаться на переключение трека. Я сейчас как раз изучаю мануала, как мне вывести это управление, по всей видимости, надо искать паяльник и покупать сопротивления, французы знают толк в извращениях.

Так как памяти не так много, то система автоматически может выгружать из памяти ненужные приложения. Что бы по дороге не отключился плеер или навигация, рекомендую добавить их в белый список.

Информация о системе.

Пароль сброса на заводские настройки 1234.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Обновление присутствует, но где брать сам файл вопрос открытый. В теме на 4пда уже есть рутированные прошивки, но все манипуляции на свой страх и риск, есть вероятность окирпичить девайс.

Но для тонкой настройки магнитолы, производитель оставил небольшую лазейку. Введя пароль 16176699, попадаем в огромные дебри различных настроек.

Вроде все понятно, но что-то изменять немного боязно.

Из полезного для себя, я переназначил сенсорные кнопки громкость +-, на переключение трека. Удобно, когда запущена навигация, переключать треки не сворачивая навигацию.

✔ ВНУТРЕННОСТИ

Разобрать магнитолу не сложно, откручиваем 4 винта по периметру и отклоняем переднюю часть с дисплеем. Без сильных рывков, можно порвать шлейф.

Качество микрофона мне не очень нравится, надо наклоняться к магнитоле, чтобы собеседник тебя нормально слышал, я планирую вынести микрофон на стойку и заменить его на другой. Этот вопрос пока изучаю.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Общий вид.

✔ ПОДКЛЮЧЕНИЕ И ИСПОЛЬЗОВАНИЕ

Ничего особо сложного нет, но все зависит от вашего авто и распиновки. Мне дополнительно пришлось купить один переходник Kenwood + ISO 16 pin.

Я поменял местами желтый провод и красный, так как при включении зажигания магнитола «сбрасывала» настройки. И для подключения камеры я отрезал синий провод и на него подал + от фонарей заднего хода, для автоматического включения камеры заднего вида.

Кроме этого, я банально не увидел на самом дне пластиковой рамки и купил ее отдельно. Правда цена за этот кусок пластика 7 или 20$ (за оригинал) меня впечатлила. Особенно на «оригинальную» рамку, мой вопрос, в чем оригинальность и как ее проверить у куска пластика ответа у продавца я не получил. Купил самую дешевую, но с толстыми рамками, но магазине был выбор с тонкими или толстыми рамками.

А вот спустя два дня, после ревизии коробок ребенком, на свет появилась и идущая в комплекте рамка.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Отличие только в толщине рамок, и как оказалось в посадочном размере.

Рамка из комплекта идеально надевалась на переднюю часть магнитолы, но при установке в авто, слева и справа оставались некрасивые зазоры.

А купленная рамка ну никак не хотела надеваться на магнитолу. Вариантов не много, напильником уберем все лишнее.

Спустя 20 минут усердной работы, рамка внатяг, но налазит на магнитолу. Лого загрузки можно выбрать в расширенных настройках под свой автомобиль.

С антенным штекером мне тоже не повезло, пришлось покупать переходник (1,5$).

С подключением камеры никаких проблем не возникло + на + фонарей заднего хода, минус на минус в пучке проводов, идущих к фаре.
Саму камеру двумя саморезами из комплекта прикрепил к бамперу. Но если брать без камеры заднего вида, то рекомендую купить отдельно камеру, которая вставляется в подсветку номера, так будет и проще и гармоничней, как по мне. Минус в моем варианте только один, после дождливой погоды камеру надо протирать, так как сильно загрязняется.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

4 светодиода подсветки дополнительный яркий бонус при езде задним ходом в темное время суток.

Полосы «дальности» заложены непосредственно в камере, а не накладываются с помощью магнитолы.

Дополнительным плюсом является то, что изображение с камеры отображается, даже когда сама магнитола еще не загрузилась. Включаем заднюю передачу, и изображение автоматически выводится на экран.

В автомобиле пришлось отрезать пластиковую перегородку между двумя отсеками и сделать полноценный 2 din.
Было.

Стало вот так.

✔ ТЕСТЫ

Энергопотребление, по просьбам добавил. Ожидание 0,06А, 0,86А в работе.

Заранее прошу понять и простить, как-то не догадался сразу подключить клавиатуру делать скрины, поэтому фотокарточки.

Информация от AIDA64.

Дополнительная информация

Информация от CPU-Z.

Дополнительная информация

Температуру маленькой не назвать 80С, пока никаких проблем с этим я не вижу, но если летом будет расти, надо будет что-то думать, возможно, установить кулер.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Из датчиков, только сенсор температуры.

Дисплей с хорошими углами обзора и достаточной яркостью. Никаких замечаний по факту месяца эксплуатации я не нашел. Сильных морозов не было, но при -3, никаких подергиваний, зависаний нет. Мультитач на 5 касаний.

Углы обзора, правда, только с двух сторон, мало места в машине.

GPS я вынес на «торпеду», проблем с приемом не замечал, хорошая и быстрая скорость работы. Держит в среднем 10-15 спутников.

В качестве основной навигационной программы я установил Навител, но можно выбрать по своему вкусу.

Все приложения установлены в память магнитолы. Хоть и все программы показывают 2 Гб, внутри 16 Гб памяти.

Онлайн видео в 1080 без тормозов.

FullHD видео тоже не проблема.

В Антуту магнитола набирает 17148 попугаев.

В Geekbench 326 и 877 попугаев соответственно.

✔ АЛЬТЕРНАТИВНЫЙ ЛАУНЧЕР

Стоковый лаунчер прост и понятен, но хочется красоты и разнообразия.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Поэтому я установил второй лаунчер CarWebGuru Launcher, который правда никак не назначит системным без наличия ROOT.
Плюс его в том, что можно создать рабочий стол под себя, изменив кнопки, виджеты и прочую информацию.

Кроме этого можно выбрать цвет темы в тон подсветки автомобиля.

4 рабочих стола, в которых можно самостоятельно менять и изменять все элементы, + можно прямо в дороге изменять рабочий стол простыми свайпами по экрану.

Спокойный — музыкальный.

Для любителей быстрой езды.

Еще пример.

Можно просто вывести на экран текущую скорость и кнопки управления плеером.

Или текущее время.

Или визуализацию музыкального трека. Чем-то напомнил Winamp.

После поездки можно посмотреть свою статистику.

Настройки просты, а виджетов довольно много.

Все нормально переведено, а разработчик «обитает» в теме на 4пда.

Дополнительная информация

При езде в темное время суток магнитола меня не отвлекает от слова совсем.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Треки пока переключаю или кнопками сенсорными, или тапом по дисплею.

В планах все же поставить рут, так как вопросы какой лаунчер открывать отвлекают и напрягают. Вторым делом подсоединить подрулевое управление на переключение треков.

✔ ИТОГО

Несмотря на некоторые минусы, магнитолой я доволен. Я не супер меломан, все слушаю в MP3, а не FLAC, акустика, правда, не штатная, а пионер, среднего ценового диапазона, но разницы с Соней, я не услышал. Разве, что по громкости, тут да, Соня на 10-15% на максимуме была громче. 1 Гб (750 мегабайт) в наше время маловато, но для одновременной работы навигации, громкой связи и музыки вполне хватает. 1 раз наглухо зависал PlayMarket, пришлось чистить обновления, больше такого пока не повторялось. К плюсам отнесу дисплей, года три назад я имел возможность поклацать похожую магнитолу, но на Win платформе с резистивным экраном, на морозе это было слайд шоу с квестом попади пальцем в кнопку. В этой магнитоле же, вполне нормальный дисплей, разрешение, не FullHD, а куда скромнее 1024 x 600, но для целей навигации и изредка посмотреть кино, хватает.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Скрытые дополнительные настройки тоже отнесу в плюс, если разобраться, то можно вполне неплохо кастомизировать магнитолу под себя. Но в тоже время отсутствие root «из коробки» — в минус, так как стоковый лаунчер, после CarWebGuru очень «беден» на виджеты и кастомизацию.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Разъемы автомагнитол и других мультимедийных устройств автомобиля

Разъемы автомагнитол и других мультимедийных устройств автомобиля распиновка и описание @ pinoutguide.com

автомагнитолы: Распиновки для Alpine

автомагнитолы: Распиновки для Blaupunkt

автомагнитолы: Распиновки для Clarion

автомагнитолы: Распиновки для Daewoo

автомагнитолы: Распиновки для Grundig

  • Grundig Car Stereo All-in-one  Advance CC, Advance CD, EC 4000 RDS, EC 4200 RDS, EC 4290 CD, EC 4490 CD, EC 4600RDS, EC 4700 CC, EC 4790, EC 4890 CD
  • Grundig DCR 100 DAB
  • Grundig SCD1590VD
  • Grundig SCD5290RDS, SCD5390RDS
  • Grundig SCD5690RDS, WKC1100VD, WKC1101VD, WKC1102VD, WKC5300 RDS, WKC5600 RDS
  • Grundig WKC2820
  • Grundig WKC2830, WKC2841
  • Grundig WKC3200, WKC3201RDS, WKC3300, WKC3301RDS, WKC3400RDS
  • Grundig WKC3600 Export, WKC3630, WKC3650
  • Grundig WKC3670
  • Grundig WKC3680
  • Grundig WKC3700 R, WKC3701 R
  • Grundig WKC3703RDS (RS), WKC3704RDS
  • Grundig WKC3705
  • Grundig WKC3803F, WKC3805 (RS) /IT
  • Grundig WKC3870 RDS
  • Grundig WKC3880 RDS
  • Grundig WKC3903 RDS, WKC3904 RDS
  • Grundig WKC3905 RDS Bis 3/93
  • Grundig WKC4805 VD WKC4805 (RS)
  • Grundig WKC4870 RDS C/V, WKC4871 RDS
  • Grundig WKC5100, WKC5101 RDS, WKC5200 RDS
  • Grundig WKC5201 RDS
  • Grundig WKC5300 RDS
  • Grundig WKC5500 RDS C
  • Grundig WKC5600 RDS
  • Grundig WKC6400 RDS
  • Grundig WKC6500 RDS
  • Grundig WKC7400 RDS, WKC7500 RDS

автомагнитолы: Распиновки для Hyundai

автомагнитолы: Распиновки для JVC

автомагнитолы: Распиновки для Kenwood

автомагнитолы: Распиновки для LG

автомагнитолы: Распиновки для Mystery

автомагнитолы: Распиновки для Panasonic

  • Panasonic CQ-C1400N made in China
  • Panasonic CQ-C3301N made in China
  • Panasonic CQ-H03,04,06,07,08; CQ-J03, CQ-D50, CQ-RD50, CQ-DP31EG, CQ-DP41EG
  • Panasonic CQ-R235W
  • Panasonic CQ-RD915LEN, DP-200V with CD
  • Panasonic CQ-RG131W, CQ-UZ808D
  • Panasonic CQ-UZ808D
  • Panasonic CQ-VD7001N
  • Panasonic GX-400
  • Panasonic RDS CA01 66 9C0A, CQ-XM8951A (MAZDA) CQ-LM0120A MATSUSHITA

автомагнитолы: Распиновки для Pioneer

  • Pioneer AVH P5700DVD  CDE7815 (14 pin connector)
  • Pioneer AVH-P3100DVD
  • Pioneer AVX-P7300
  • Pioneer CDX-7910
  • Pioneer CELCIOR
  • Pioneer DEH-1300MP CDP1269 (16 pin connector), for Pioneer car stereo produced from 2010 onwards
  • Pioneer DEH-2030R, DEH-1110MP
  • Pioneer DEH-3210UB
  • Pioneer DEH-624R
  • Pioneer DEH-790SDK
  • Pioneer DEH-M6017ZH
  • Pioneer DEH-M980RDS, KEH-M8300RDS, KEH-M9300RDS
  • Pioneer DEH-P2500R
  • Pioneer DEH-P443R
  • Pioneer DEH-P850MP
  • Pioneer DVH-P590MP, FH-P5000MP, DEH-P88RS, DEH-P75BT
  • Pioneer DVH-P9988USB
  • Pioneer FH-P404
  • Pioneer FH-P90
  • Pioneer KE- 92 ZBM BMW C Business RDS
  • Pioneer KE-2800 QR
  • Pioneer KE-3500 SDK
  • Pioneer KEH-1010QR, KE-1700SDK
  • Pioneer KEH-1050QR
  • Pioneer KEH-7150
  • Pioneer KEH-8080 SDK
  • Pioneer KEH-9508
  • Pioneer KEH-M9600
  • Pioneer KEH-M9800
  • Pioneer KEH-P2030R
  • Pioneer KEH-P4022
  • Pioneer KEH-P5950
  • Pioneer KEH-P6020RB
  • Pioneer KEH-P660
  • Pioneer KEH-P6600R
  • Pioneer KEH-P6950
  • Pioneer KEH-P7025
  • Pioneer KEH-P7850
  • Pioneer KEH-P8200
  • Pioneer KEH-P8810
  • Pioneer KEH-P8950
  • Pioneer KEH-P9250W
  • Pioneer MVH-AV280BT, MVH-AV285BT, MVH-AV285BT Head Units

автомагнитолы: Распиновки для Prology

автомагнитолы: Распиновки для Samsung

автомагнитолы: Распиновки для Siemens

автомагнитолы: Распиновки для Sony

  • Sony CDX-5072
  • Sony CDX-GT310/317EE
  • Sony CDX-GT410U
  • Sony CDX-R79VF
  • Sony XR 1953
  • Sony XR 3053
  • Sony XR 4350
  • Sony XR 4400
  • Sony XR 4543
  • Sony XR-4252
  • Sony XR-502
  • Sony XR-7040, XR-5500 RDS
  • Sony XR-7042, XR-4403
  • Sony XR-7082
  • Sony XR-7300, XR-7200, XR-7201, XR-7202, XR-7400
  • Sony XR-C210, XR-C214, XR-C620 RDS, XR-6450
  • Sony XR-C5120R
  • Sony XR-C543SP, XR-2750, XR-2803
  • Sony XR-C6103SP, XR-3700RDS, XR-3690RDS, XR-6700RDS, CDX-4000X, CDX-4180R, XR-1803, XR-3304, XR-3750, XR-4890, XR-C700
  • Sony XR-CA340
  • Sony XR-U9696

автомагнитолы: Распиновки для Yamaha




Распиновка магнитол | Assa59.

Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din ru

Распиновка штатных ISO-евроразъёмов магнитол, схемы распиновок

Об ISO – разъёме и его распиновке

Схемы распиновок магнитол с евроразъёмами и штекерами разных производителей и различных марок автомобилей:

Об ISO – разъёме и его распиновке

Распиновка магнитолы (не путать с Раскодировкой) – правильное соединение силовой и акустической проводки магнитолы с системой питания автомобиля и её акустической аппаратурой. Различные штатные магнитолы, особенно на старых автомобилях, имеют индивидуальные разъёмы подключения, распиновка которых происходит строго по определнной схеме, которая обычно располагается в верхней крышке магнитолы и позволяет разобраться, какого цвета провод за что отвечает. Дело в том, что располагается она там не всегда, либо, по какой-то причине не подходит (подключение в другое авто, например). Тогда перед пользователем встаёт дилемма, ведь если неверно подключить проводку к магнитоле – можно вывести и её, и систему питания автомобиля из строя.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Но, дабы упростить подключение и замену проигрывателей, чтобы не было никаких скруток и паек,производители перешли на единый тип разъёмов или ISO – евроразъём. Только не совсем он единый получился, потому как единой вышла только распиновка проводки, что конечно внесло больше ясности, но форму самих фишек, или штекеров, каждый производитель делает свою. В общем, всё сложно.

В частости, все универсальные магнитолы типоразмеров 1 DIN и 2 DIN подключаются к акустике авто только через ISO, но так же предусмотрен подразъем mini ISO для подключения дополнительной аппаратуры.

DIN – это «Deutsche Industriele Norme» или по-русски – немецкие промышленные стандарты. Эти нормы были введены Германским институтом стандартицации и значат они буквально вот что: 1 DIN – размер магнитолы, высота х ширина – 180х50мм. 2 DIN 180х100мм, при монтажной глубине всех DIN в 160мм. И вот, весь мир, ну или почти весь, собирает магнитолы по этим стандартам. Так же еще, хоть и весьма редко, но встречается типоразмер 1,5 DIN – 180x75mm, это как ближе к 1 DIN по характеристикам.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Итак, к распиновке:

Распиновка стандартного ISO 10487 разъема

С магнитолами 2 DIN всё примерно так же, только у них добавляется еще возможность подключения через mini ISO задних камер, навигационного оборудования и прочих дополнительных функций, доступных магнитолам с большим дисплеем.

ISO разъём с мини ИСО подразъёмом, как мы можем наблюдать из схем, состоит из 2 или 3 подразъеёмов или секций. Обычно, но не всегда, секции А и B соединены меж собой, а С подразъём – mini ISO – идёт отдельно всегда.

Станадартный же ISO 10487 евроразъем состоит всего из двух секций, которые так же могут быть скомпанованы меж собой, а могут идти раздельно, в таком случае секция А – отвечающая за силовое подключение к электрической цепи автомобиля будет иметь коричневый цвет.

Счастливым же обладателям магнитол с не ISO разъёмами, при смене головного устройства на новое и его подключении советуется не брать всё в свои руки, резать, паять и прочее, а прикупить себе штекер-переходник с вашего разъёма на ISO.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Такое обязательно будет где-то продаваться и стоит он копейки.

Принципиальная схема подключения магнитолы в автомобиле с распиновкой

На схеме мы можем наблюдать как жёлтым толстеньким проводом мы запитываем магнитолу от АКБ, красный – управляющий провод, идёи на замок зажигания, чтобы наша магнитола знала, когда ей нужно включаться, а когда отключаться чтобы не сажать батарею. Чёрный толстенький провод – заземление, проходит на массу автомобиля. На указанной схеме у нас два провода Remote – синий и сине-белый, их раздвоение позволит нам подключить и антенну и усилитель. Да, так можно, только помните, что провод Rem – слаботочный! Если подать на него слишком большую нагрузку или закоротить его на кузов – выйдет из строя транзисторный ключ! И тогда придётся Вам сдавать ГУ в ремонт. Все манипуляции проводите на обесточенной магнитоле! Далее, два серых провода – серый и серый с чёрной полосой – это правый фронтальный динамик, серый – на положительный контакт, серый с чёрной полосой – на отрицательный.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din По аналогии, оба белых – фронтальный левый динамик, оба фиолетовых – тыльный правый динамик, оба зеленых провода – тыльный левый динамик. Усилитель подключен через разветвление RCA – линейных разъёмов (по-русски – тюльпанов) mini ISO. Вот и вся принципиальная схема!

Схемы распиновок магнитол с разъёмами разных производителей и различных марок автомобилей:

Помните, что цветовая маркировка соответствует обозначениям только на ISO евроразъемах! На штатных магнитолах различных автопроизводителей может быть своя распиновка. Всегда внимательно изучайте инструкцию и схему на крышке ГУ!

Обозначения и расшифровка проводов магнитол

Обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа:

R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.

Разъём питания магнитол:

B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.

A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты в магнитолах:

Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

  • Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
  • Красный (маркировка АCC или А+) — это плюс замка зажигания;
  • Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
  • Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
  • Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
  • Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
  • Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
  • Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
  • Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
  • Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
  • Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Распиновка разъемов автомобильных магнитол европейского стандарта ISO (ИСО)

В качестве общепринятого европейского стандарта для подключения автомагнитол используется ISO. Распиновка магнитолы осуществляется в соответствии с ним.

Стандарты 1DIN и 2DIN

Отличия между ними заключаются в высоте магнитол. Цифра 2 в обозначении стандарта 2DIN говорит о том, что высота двухдинового ресивера в 2 раза больше, чем устройства, сделанного по стандарту 1DIN. Последние магнитолы сейчас являются наиболее востребованными и распространенными. Установка двухдиновых магнитол возможна не в любую машину, поскольку на передней панели должно быть предусмотрено соответствующее посадочное место.

Все автомагнитолы делятся на два типа: с фирменным коннектором, выполненным чаще всего в виде вилки, и расположенным на задней стенке, и с универсальным разъемом ИСО. В первом случае следует приобрести фирменный коннектор для магнитолы, распиновка которого подходит под нужную модель.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Если на машине установлено гнездо ISO, то на другом конце фирменного кабеля тоже должна быть вилка ISO. Во втором случае подключение магнитолы осуществляется напрямую к гнезду ISO, находящемуся в автомобиле.

При замене магнитолы на другую следует посмотреть на заднюю стенку и определить, какая колодка там находится. После этого можно решить, приобретать ли фирменную вилку или можно подключить устройство к машине через уже установленное гнездо ISO. Распиновка разъема автомагнитолы осуществляется по стандарту ISO 10487.

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Согласно стандарту, используется маркировка проводов по цветам:

  • желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
  • красный — по нему подается основное питание;
  • черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
  • синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
  • оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
  • коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Питание магнитолы не зависит от положения ключа зажигания.

Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

  • белый провод присоединяется к левой передней колонке;
  • серый провод подключается к правой фронтальной колонке;
  • зеленый провод подключается к левой задней колонке;
  • фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

  • фиолетовые провода подключаются к контактам 1 и 2;
  • серые — к контактам 3 и 4;
  • белые — к контактам 5 и 6;
  • зеленые — к контактам 7 и 8.

Схемы распиновок магнитол популярных производителей

Распайка линейных выходов на штатной магнитоле может осуществляться с помощью двух разъемов RCA.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Этот вариант — наиболее распространенный, поскольку на усилителях мощности стоят такие же гнезда. В распиновке разъемов автомагнитол Pioneer присутствуют от 10 до 20 контактов. Их назначение зависит от модели мультимедийного устройства. Например, в серии KEH первый контакт — это управление антенной, второй контакт — это напряжение от замка зажигания и т. д. Динамики присоединяются к контактам 3, 4, 5, 6, 8, 9, 10 и 11.

Расшифровка обозначений на кнопках и разъемах магнитол

Магнитола представляет собой встроенное устройство, предназначенное для подключения к бортовой системе автомобиля и дополнительным девайсам, для которых выступает в качестве головного устройства. Чтобы обеспечить подобные коммуникации, для этих целей разработаны стандартизованные интерфейсы, обеспечивающие подключение к определенным выводам на электронной схеме. Для каждого подобного вывода разработан не только стандартный интерфейс, но и название, упрощающее поиск и подключение. В этом обзоре дана самая распространенная расшифровка обозначений магнитол на примере Пионер.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Подсоединение магнитолы

Как правильно подключиться к электронному устройству

Понятие интерфейса в том виде, котором мы сейчас его знаем, появилось в 1960-х годах. Вернее, в 1964 году, когда компания разработала свой легендарный мейнфрейм IBM System/360. Именно тогда были сформулированы основные задачи любого интерфейса – физического или виртуального. Они состояли в том, чтобы обеспечить типовое подключение для всех устройств.

Евро разьемы

Изначально быть сделано всего несколько типов стандартных входов, обеспечивающих совместимость продукции, выпущенной разными производителями. Это был порт PS/2 для клавиатуры, LPT – для принтера и разъем для PCI платы. Сейчас на каждый тип подключения разработан свой стандартный интерфейс, такой подход в значительной мере упрощает разработку и продажу любых типов девайсов и позволяет разобраться с их встроенными возможностями. Приведем описания основных коммуникационных элементов, прежде всего, обозначение кнопки на магнитоле, которые используются на панелях автомагнитол Пионер и других.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Описание кнопок на передней панели магнитолы для управления (расшифровка)

Обозначения кнопокФункция кнопок
AFДругая частота RDS, автоматический поиск при плохом приеме
ALL OFFВсе выключено
AMSМузыкальный сенсор, работает по принципу проигрывания количества треков, равное количеству нажатий
ANGРегулировка панели
ATAАвтоматически включается радио при выключении и перемотке медиатреков
ATTБыстро уменьшает громкость
BANDВыбор радиоприемника
BEERВключение звукового сопровождения нажатия кнопок
Blank SkipПропускает паузы более 8 секунд
BMSКомпенсирует низкие частоты при падении за счет основного устройства
BTMЗапоминает качественную частоту сильных станций
CLK ADJРегулирует время
COLORЦвет
DISPАктивация дисплея
DNPPВыбор CD в чейнджере
DNPSВвод названий дисков
DSPАктивация звукового процессора
EJECTИзвлечь кассету в кассетном приемнике или диск
EONПрием дорожной информации
FUNCTIONПереключает наиболее используемые функции
INTO SCANВоспроизводит запись по 10 с для поиска
LOSИщет станции, пропуская со слабым приемом
LOUDКомпенсация тонов
M.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din RDMСлучайное воспроизведение дисков
PIАвтоматический поиск
PI SOUNDПереключение на другую частоту
PI MUTEПриглушенный звук
POWERВыключение
PSПрослушивание по сохраненным настройкам
PTYВыбор жанра
RDSПоиск станции по мета-данным
RDMВоспроизведение дорожек диска в любой последовательности
REGПереход на частоту радиостанции с RDS
Repeat PlayПовторноепроигрываниедорожки
SCANСканирование дорожек с воспроизведением начала
SELНастройка
SHUFFLE PLAYВоспроизведение в случайном порядке доступной музыки
SYSTEM QОтслеживание фактором улучшения звука и показ их на дисплее
TA SEEKПоиск станции с RDS
TCВызов тюнера при перемотке

Распиновка разъема (расшифровка)

Распиновка разъема – это единственный элемент интерфейса питания, имеющий индивидуальную схему.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Иными словами интерфейс всегда разный и зависит от конкретной модели магнитолы, но обозначение распиновки магнитолы всегда одинаковое. Описание обычно приводится в документации.

Распиновка разъема

Существуют методики определения выходов пинов опытным путем в том случае, если невозможно получить оригинальное описание контактов. Это характерно для китайских устройств, выпускавшихся под брендами-однодневками. Необходимость восстановления часто необходима, так как устройство оказывается действительно неплохого качества и может еще использоваться в медийных целях.

Детальное описание разьемов

Описание разъемов управления

В инструкции по эксплуатации указана обычная схема с условными обозначениями, описание которых приводится ниже. Данные должны учитывать название контактов магнитол, которые имеются на задней панели. Универсального варианта нет, так как чем больше интерфейсов, тем более развернутую функциональность поддерживается. Пионер практикует большое количество интерфейсов, другие – нет.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Но количество – это не панацея, а только один из вариантов элементов интерфейса. Лучше всего понять сказанное можно с помощью иллюстрации с указанием разъемов для ToyotaPrado. Обозначения на распиновке описаны в инструкции к магнитоле и приведены ниже.

Название проводов и выходов питания автомагнитолы

BAT, K30, Bup+, B/Up, B-UP, MEM +12, BATTERYПитание от батареи
GND, GROUND, K31, «минус»Провод на «массу»
A+, ACC, KL 15, S-K, S-kont, SAFE, SWAПитание с зажигания
N/C, n/c, N/AПустой контакт
LAMP, 15b, Lume, iLLUM, K1.58b, «солнышко».

В отдельных случаях имеется два провода -iLL+ и iLL

Подсветка панели, обычно подается +12В, когда включаются габаритные огни. Некоторые автомагнитолыAnt, ANT+, AutoAnt, P.ANT, ANTENNA AMPПодключение 12В на внешнюю или активную антеннуMUTE, Mut, mu, «перечеркнутыйдинамик», TEL, TEL MUTEКонтакт приглушения динамика при приеме звонка.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 dinGALA, GALВход для датчика скоростиKL.15 FEEDINGПостоянноенапряжениеNAV AUDIO IN +/-Вход навигатораAUX GNDВыход земли на AUXCENTER SPEAKERЦентральный спикерLEFT FRONT, LEFT REAR SPEAKERЛевый спикерRIGHT FRONT, RIGHT REAR SPEAKERПравый спикерAUX GND, L+, R+AUXCAN L, CAN RШина CANM-BUS с проводами M-SCK, M-BUSY, M-DATA.M-BUS используется для подключения CD-чейнджера.

Приведенный список не является исчерпывающим. Интерфейсы автомагнитолы – это забота производителей, поэтому расшифровка проводов всегда индивидуальна и приводится в инструкции к каждой автомагнитоле. Контакты, как уже говорилось, и их количество зависят от функциональности автомагнитолы и особенностей управления, поэтому и считаются прерогативой производителя.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Распиновка разъемов автомагнитол

ISO konektor

ISO connectors back of car radio

ISO
Connector B

B 1 Right Rear +

B 2 Right Rear –

B 3 Right Front +

B 4 Right Front –

B 5 Left Front +

B 6 Left Front –

B 7 Left Rear +

B 8 Left Rear –

ISO
Connector A

A 1 GALA Geschwindigkeitsabhängige Lautstärkeranpassung or SCV speed-dependent volume control.

A 2 Mute from Cell-Phone

A 3 RFLS Ruckfahrtlichtschalter – the reversing light switch.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

A 4 Memory Power (12V direct from Battery)

A 5 Power for Electric Antenna

A 6 Dial-light illumination (car side light circuit)

A 7 +12V Main Power (Switched via Ignition key)

A 8 Ground (Chassis)

Обратите внимание, что на современных автомобилях Volkswagen Group и некоторых старых автомобилях (например, Peugeot 106 или Vauxhall Astra) +12 зажигания и позиция батареи меняются местами.

Внимание: Соединение проводов может варьироваться в зависимости от производителя автомобиля, даже когда используются разъемы ISO. Мы рекомендуем проверить положение проводов автомобиля перед подключением стерео. Пожалуйста, обратите особое внимание на вывод 5, где ошибка может привести к повреждению автомобиля или радио. Используйте адаптер ISO, если не знаете точную распиновку.

Power (A)

Первый соединитель всегда присутствует, как правило, черного цвета и содержит контакты для источника питания, вкл / выкл (как правило, контролируется ключом зажигания), дополнительный контроль за моторизованной антенны и так далее.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din
• На некоторых автомобилях позиции +12 зажигания и батареи подключены противоположно, такие как более поздние Volkswagen Group автомобилей, Peugeot 106, Vauxhall Astra, Citroen C3.
• Контакт 1 является обязательным; используется для контроля скорости зависит объем и, возможно навигации.
• Контакт 2 является обязательным; используется для реверсирования сигнала лампы на Becker радио с навигацией.
• Контакт 3 также используется для телефона MUTE (Becker)
• Вывод 6 является обязательным; для транспортного средства приборной подсветки

Loudspeaker (B)

Второй разъем B для подключения четырех динамиков: передние, задние, слева и справа.

Как правило, коричневого цвета.

Miscellaneous (C)

Разъем C является необязательным. 20-контактный разъем, красного цвета, или он может быть разделен на три отдельных соединителя, которые могут быть подключены вместе. В этом случае, как правило, С1-желтый, С2 обычно зеленый, С3 синего цвета.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Расстояние контакта является более узким, чем других соединителях, так соединитель С иногда называют мини-ISO.

Примечание: ISO 10487 определяет только физические атрибуты разъемов, а не контакты и сигнальные обозначения, которые определены производителем. Приведенный выше пример ориентирован только для транспортных средств VW.

ISO Разъем питания А

PIN 1 – GALA Регулировка громкости– or SCV speed-dependent volume control.

PIN 2 – Mute control – Этот вывод используется для отключения радиоприемника, или другого внешнего компонента. Например, мобильный телефон, подключенный к автомобильному радио.

PIN 3 – RFLS Реверсивный выключатель. Спутниковая навигация использует этот гала сигнал (контакт 1) и внутренний лазерный гироскоп для расчета в отсутствии спутникового сигнала.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din +12 Вход на автомобильном радио при включенном зажигании или автомобиль находится на обратной передаче.

PIN 4постоянный +12V При подключении радио непосредственно к аккумулятору, нет необходимости иметь в замке ключ зажигания. Некоторые современные устройства радио должны автоматически выключаться.

PIN 5автоматическая антенна +12V. Максимальный ток 150 – 300 мА автоматизированной или электронной антенны. Он также управляет звуковым сигналом, чтобы указать, что дверь открыта.

PIN 6освещение +12V вход на автомобильном радио. Он на самом деле освещает дисплей – в других случаях может затемнить освещение, заменяя отношения в черно-белом или даже меняет цвет с зеленого на оранжевый. Если приборная панель автомобиля имеет функцию регулирования освещения, вывод должен быть подключен для того, чтобы регулировать яркость.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Провода освещения прикуривателя могут быть использованы для этой цели.

PIN 7 – +12V ключ зажигания, когда ключ находится в замке зажигания в положение ON или ACC.

PIN 8заземление, шасси, 12V

ISO Разъем подключения динамиков B

Pin1 – Задний правый динамик
Pin 2 – Задний правый динамик
Pin 3 – передний правый динамик
Pin 4 – передний правый динамик
Pin 5 – Левый передний динамик
Pin 6 – Левый передний динамик
Pin 7 – левый задний динамик
Pin 8 – Задний левый динамик

Разъем B используется только для динамиков. Динамики подключаются поэтапно (обратите внимание на + и – клемм), в противном случае получите слабый бас.

C1 – внешний усилитель или эквалайзер

Pin 1 – Линейный выход сзади слева
Pin 2 – Линейный выход правый задний
Pin 3 – Линейный выход земля
Pin 4 – Линейный выход передний левый
Pin 5 – Линейный выход спереди справа
Pin 4 – +12 включение – максимально 150mA

C2 – дистанционное управление

§ Pin 7 – RXD

§ Pin 8 – TXD

§ Pin 9 – Масса

§ Pin 10 – +12 включение – максимально 150mA

§ Pin 11 – Вход ДУ

§ Pin 12 – земля ДУ

C3 – CD changer

§ Pin 13 – CDC вход шины данных

§ Pin 14 – CDC выход данных

§ Pin 15 – CDC +12v постоянное напряжение

§ Pin 16 – CDC +12 включение – максимально 300mA (+A)

§ Pin 17 – CDC данные земля (+U)

§ Pin 18 – CDC аудиосигнал земля

§ Pin 19 – CDC аудиосигнал left

§ Pin 20 – CDC аудиосигнал right

Автомобильные разъемы стандарта ISO2 FAKRA.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

После 2000 года, некоторые компании начали применять новый стандартный разъем.

Этот тип разъема выпускается под названием FAKRA или Quadlock.

Используется CAN шина, которая представляет:

– Информацию о зажигании
– Информацию о свете
– Информацию о скорости
использует передачу управления информацией и звуковых сигналов в цифровой форме с помощью волоконно-оптической линии.

Quadlock

Соединитель Quadlock состоит из блока 16 плоских штырей, аналогичных двум основным соединителям стандарта ISO 10487. Хоть и похожи, распиновка у них разная. В дополнение к 16 штырям, добавлены разъемы для подключения дополнительного оборудования. Малый разъем B имеет 12 контактов для вывода звуковых сигналов. Малой разъем С имеет 12 контактов для различных источников сигнала, таких как CD-чейнджер, MP3-плееры.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Распиновка магнитол Ссылка на основную публикацию

Статьи — Устанавливаем магнитолу.

Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Вопросы по подключению.
Главная → Статьи → Устанавливаем магнитолу. Вопросы по подключению.

Некоторые клиенты задают нам вопросы об инструкции по установке приобретенной автомагнитолы. Вообще-то мы, как и производители магнитол, считаем, что компоненты, из которых складывается автозвук, не являются тем товаром, который конечный потребитель должен устанавливать самостоятельно, не имея специальной подготовки в этом вопросе и соответствующего опыта. То есть, хочешь, чтоб все было тип-топ — обращайся, пожалуйста, в автосервис к специалистам-установщикам. Вы же не будете, не имея медицинского образования, принимать роды у собственной жены потому, что захотите сэкономить на услугах специалиста или, к примеру, вы почитали про это в интернете, вам теперь все понятно и интересно попробовать самому? 🙂 Именно поэтому никто никогда не дает в комплекте с аппаратами инструкций по установке автомагнитол, динамиков, усилителей и т.п. Да и невозможно сделать универсальную инструкцию: каждый автомобиль в чем-то уникален, и при установке могут возникнуть нештатные ситуации, свойственные только для этого автомобиля, которые легко решаются специалистом, но ставят в ступор неподготовленного установщика.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Да что там автомобиль. Например, жгут из 12-тиразноцветных неподписанных проводов, торчащий из универсальной автомагнитолы, для неподготовленного — китайская грамота, для специалиста одного взгляда будет достаточно, чтобы понять, какой провод куда подключать.

Мы живем в великой стране 🙂 И Россия не была бы Россией, если бы не находились в ней люди, которые решаются все же сами поставить купленную магнитолу себе в авто. И вот когда у них что-то не получается, они задают нам вопросы. На часто задаваемые вопросы мы приведем ответы в этой статье.

Разноцветные провода

С них и начнем. Чаще всего, цвета проводов автомагнитол означают следующее:

  • Черный - GROUND, Земля (-12В)
  • Красный - ACC, управляющее напряжение +12В (как правило, от замка зажигания), сигнал включения магнитолы
  • Желтый - PERMANENT 12V, MEMORY, Постоянное питание +12В (к аккумулятору)
  • Синий - AMP, ANT, К активной антенне или внешнему усилителю (их питание)
  • Серый - FR+ Правый передний динамик (+)
  • Серый с полосой - FR- Правый передний динамик (-)
  • Белый - FL+ Левый передний динамик (+)
  • Белый с полосой - FL- Левый передний динамик (-)
  • Фиолетовый - RR+ Правый задний динамик (+)
  • Фиолетовый с полосой - RR- Правый задний динамик (-)
  • Зеленый - RL+ Левый задний динамик (+)
  • Зеленый с полосой - RL- Левый задний динамик (-)
  • Розовый - PARK, BREAK, К датчику парковки (на землю, если хотите смотреть видео и во время движения) / «Земля» управления на руле (Premier)
  • Оранжевый - CCD, CAMERA, Активация режима камеры заднего хода (+12В во время движения назад)
  • оранжевый или зеленый с полосой - ILL, SMALL LIGHT, Подсветка +12В (к габаритным огням)

Данные цветовые коды — не догма, но, как правило, соблюдаются довольно часто.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Если провода подписаны и на них написано не то, что здесь, то лучше верьте этим надписям, чем этой статье.

Пароли

Для того, чтобы в магнитолах войти в некоторые настройки, требуется набрать пароль. Ничего страшного здесь нет: все пароли стандартны. Пробуйте по очереди следующие: 0000 (обычно применяется для сопряжения по Bluetooth магнитолы и телефона), 888888, 8888, 1111, 3368, 3711, 1234, 123456, 789, 7890, 126, 1983, 0207, 12580, [email protected], 8861, 1688, 5678. Если вы знаете какой-то еще пароль, который мы тут не указали — пишите нам, выложим здесь же в качестве шпаргалки "на память".

Не показывает видео — DVD, TV, AVI… «Не смотрите»

Если вы при попытке установки диска с фильмом увидите на экране надпись «Не смотрите…», то это отнюдь не неисправность аппарата, это забота о вашей безопасности со стороны тех, кто пишет различные международные стандарты этой самой безопасности. Согласно им, запрещается смотреть видео во время движения автомобиля.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din На парковке — пожалуйста, а вот в движении нельзя. Это как раз такой случай. За эту функцию отвечает отдельный провод, который должен подключаться к датчику стояночного тормоза. Затянул ручник — провод закорачивается датчиком на массу и видео можно смотреть, отпустил — соединение размыкается и включается запрет видео в движении. Во многих аппаратах этот провод имеет розовый цвет (необязательно) и подписан как PARKING BRAKE, BRAKING WIRE или просто BRAKE. Если не заморачиваться с поиском датчика парковки, то можно просто прикрутить этот провод на массу автомобиля — тогда видео можно будет смотреть всегда. Не секрет, что большинство так обычно и поступает 🙂 Другой выход — если в вашей версии аппарата эту функцию можно просто отключить в меню. В ранее популярной Toyota 9174 и ее последователях в некоторых аппаратах под строкой с путем к файлу навигации имеется белый квадрат с буквами PK рядом. Уберите оттуда галочку, если хотите смотреть видео всегда. У магнитол серии W2 в настройках Factory Set пункт Handbrake Enable для достижения того же результата должен быть в положении OFF.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Кстати о форматах/разрешениях видео. Большинство магнитол под Windows CE имеют процессор с тактовой частотой 533 или 600 мегагерц. Даже настольный компьютер с такими параметрами и серьезной операционной системой и всеми настроенными кодеками не потянет нормально видео с высоким разрешением, а уж упрощенный вариант под WinCE тем более, поэтому для нормального воспроизведения видео в магнитолах предварительно конвертируйте файлы в формат xViD 720*480 и сохраняйте в контейнер AVI. Можем порекомендовать для этих целей бесплатную программу Format Factory. Если магнитола имеет возможность воспроизведения мультимедиа-контента со слота карты памяти для GPS (как, например, Toyota 9174), то музыку здесь слушать можно, а вот видео с этого слота лучше не смотреть. Он смонтирован с операционной системой, которая отъедает часть его ресурсов, и в большинстве случаев видео отсюда будет идти рывками.

Подключение камеры заднего хода

При подключении камеры заднего хода магнитола должна получать два вида сигнала: собственно, сам видеосигнал с камеры и управляющий сигнал +12В для активации нужного режима магнитолы.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Первый сигнал проводом, идущим в комплекте с камерой, протягивается от места установки камеры до магнитолы через боковую часть кузова и пороги салона (или через крышу — кому как сподручней), и подключается ко входу стандарта RCA (в просторечии «тюльпан»), который в магнитоле обычно подписывается как BACKSIGHT IN, CAMERA IN, CAM, CCD, CVBS CAMERA IN и т.д.

Управляющий сигнал обычно берут с лампы заднего хода (как и питание самой камеры) и протягивают отдельным проводом вместе с видеосигналом, реже берут +12В с лампы индикации заднего хода на приборной панели или в АКПП. Во многих продаваемых у нас камерах длинный видеокабель с желтыми «тюльпанами» на концах оснащен дополнительным красным проводом, по которому как раз и можно донести нужный нам управляющий сигнал до магнитолы, не протягивая дополнительного провода. На самой магнитоле этот сигнал необходимо подать на отдельный провод (часто оранжевый, но не обязательно), подписанный как REAR VIEW CAMERA, CAM, REVERSE, BACK и т.п.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Некоторые магнитолы не требуют управляющего сигнала и автоматически включают режим отображения камеры заднего хода при появлении видеосигнала на соответствующем разъеме.

Если к магнитоле требуется подключить ранее установленную с завода японскую камеру, то процесс ее адаптации мы подробно описывали здесь — обязательно прочитайте эту статью перед подключением, там есть очень важные нюансы.

Некоторые камеры в своих проводах содержат небольшую белую или черную короткую петельку, похожую на ручку для пальца. Так вот, это не ручка. Если разрезать эту петельку, то изображение камеры отзеркаливается. Ну это так, для информации.

Подключение сабвуфера

Если у магнитолы есть разъем с маркировкой SUBWOOFER или SW, то ваш сабвуфер можно подключить к этому разъему. В магнитолах не бывает встроенного усилителя на сабвуфер, поэтому подключаемый саб должен быть активным или иметь свой отдельный внешний усилитель.

Если у магнитолы отдельного выхода на сабвуфер нет, то саб можно подключить к специальному усилителю, имеющему два входа и один выход, сигнал для такого усилителя рекомендуется брать с линейных RCA-выходов задних левого и правого каналов.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din В этом случае увеличивать или уменьшать с магнитолы относительную громкость сабвуфера можно будет, сдвигая баланс фронт-тыл.

Установка активной ТВ-антенны

В комплекте с некоторыми аппаратами идет в комплекте антенна AD-TV97, многие приобретают ее отдельно. Антенна предназначена для крепления на любое неподвижное стекло автомобиля. Обычно ее крепят на лобовое стекло в верхний дальний от водителя угол. Длина проводов позволяет отнести ее и на заднее стекло, если она помешает вам на лобовом. Антенный усилитель (пластиковый треугольник, из которого выходят два уса — антенных вибратора) закрепляют в самом углу окна, а усы приклеивают один параллельно верхней кромке, другой — параллельно боковой кромке окна. По инструкции расстояние от края окна до вибратора должно равняться 2 см, но есть люди, которые вообще прятали один ус под обшивку крыши, другой — под обшивку стойки окна, и говорили, что качество приема ТВ-сигнала при этом заметно не пострадало. Смотрите сами.

Части антенны крепятся на липкую подложку.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Перед приклеиванием обязательно обезжирьте поверхность стекла спиртом или ацетоном, и дайте просохнуть. Не используйте духи, одеколоны и другие спиртсодержащие жидкости — в них растворены масла, которые остаются на стекле после высыхания спирта и ухудшают клеящие свойства липкой подложки. Бывает неплохо слегка подогреть липкую поверхность перед самым приклеиванием в течение пары секунд на расстоянии примерно 5 см над пламенем зажигалки. Если со временем части антенны отклеятся, можно их приклеить обратно на стекло на обычный двусторонний скотч.

Из антенны выходят провода. Один оканчивается двухконтактным круглым штеккером типа jack диаметром 3,5 мм, он включается в антенное гнездо магнитолы. Второй провод оканчивается клеммой «под болт», его необходимо прикрутить на массу автомобиля. Третий провод заканчивается П-образной клеммой — сюда подключается +12В питания антенного усилителя. П-образная форма клеммы рассчитана на установку ее в пенал предохранителя. Обычно ее ставят в пенал на красном проводе «ACC» основного жгута подключения на ближний к магнитоле контакт.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Таким образом, питание на антенный усилитель подается только тогда, когда включено зажигание автомобиля. При этом на усилителе должен загораться красный светодиод.

Не горит подсветка органов управления магнитолы

В различных магнитолах предусмотрена подсветка органов управления в темное время суток. Управляется включение подсветки, как правило, отдельным проводом, который необходимо подключить к габаритным огням автомобиля (+12В). Включили габариты — включилась подсветка кнопок на магнитоле. В некоторых моделях при этом еще и приглушается яркость дисплея.

Если после установки этого не происходит, значит, управляющий провод не подключен к габаритам. Поищите его в основном жгуте подключения. Он может быть подписан по-разному, но тема его названия, как правило, одна: освещение. Поищите провод с надписью SMALL LIGHT, ILLUMINATION, LAMP IN, ILL, ILLU и т.п. Подключите его к габаритам. На универсальной колодке магнитол Starsonic это провод под номером 3.

Полярность динамиков

Никогда не помешает проверить полярность динамиков при подключении автомагнитолы.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Даже если вы просто вытащили разъемы из старой магнитолы и вставили их в новую. Вы уверены, что до вас никто, допустим, не менял один из сгоревших динамиков и не перепутал при этом провода — по незнанию или просто по невнимательности? Наши установщики нередко сталкиваются с такими случаями.

По большому счету, если перепутать полярность динамиков, то ничего страшного не произойдет — все вроде бы будет прекрасно работать, а вот качество звука пострадает существенно, хотя, без сравнения с правильным вариантом неспециалист этого может и не ощутить. Объясним физику этого явления, чтобы было понятней для чего мы поднимаем эту тему. При перепутанной полярности получается следующее: когда диффузор левого динамика выдвигается вперед, диффузор правого наоборот втягивается. В результате звуковое давление в салоне автомобиля не изменяется, хотя, должно нарастать по замыслу звукорежиссера, записывавшего музыку. При правильной полярности оба динамика будут либо одновременно выдвигаться вперед, давя на оба уха слушателя, либо втягиваться назад.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

На основном жгуте магнитолы минусовой провод динамика обозначен тем же цветом, что и плюсовой, но обычно имеет продольную полосу. Как разобраться в полярности на самих динамиках? Если есть зрительный доступ к задним клеммам, то возможно, что это будет видно на глаз: часто у динамиков плюсовой вывод толще, чем минусовой. Проверим дальше, какой провод к чему подходит и совпадает ли в гнезде с соответствующими проводами магнитолы. Но этот вариант не дает 100% гарантии: вдруг при ремонте дверей провода были повреждены и затем неправильно восстановлены простым автослесарем, который прекрасный специалист в кузовщине и механике, а вот в электронике не силен, потому как ему это и не нужно. Лучший вариант проверки, дающий 100% гарантию — проверка с помощью обычной батарейки напряжением 1,5 вольта. Берем батарейку, прилаживаем к ней провода и подключаем к вилке разъема, отсоединенного от магнитолы. Плюс батарейки к полосатому проводу, минус - к однотонному. Сначала на одном канале, затем на другом.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Если оба динамика при этом по очереди выдвигались вперед — все ОК, полярность соблюдена. Если оба назад — ничего страшного, оставьте все как есть. А вот если один пошел вперед, а второй назад - поменяйте местами провода на клеммах одного из динамиков. Вот теперь точно будьте уверены, что в этом отношении у вас все сделано правильно.

Не видит флэшку

Ну вот, магнитола установлена, хочется наконец-то послушать любимую музыку. Вставляем флэшку в USB-разъем, и... она не работает.

По стандарту порт USB должен выдавать питание до 0,5А, что всегда соблюдается в магнитолах. В Китае с момента наступления эры внешних жестких дисков, требующих ток питания намного больше стандартного, производители ноутбуков и компьютеров решили негласно повысить возможности порта USB для их поддержки. Расслабившись по этому поводу, производители USB-накопителей теперь не особо следят за тем, вписываются ли потребляемый флэшкой в некоторых режимах ток в стандарты USB. Поэтому некоторые современные USB-накопители в пиковые моменты (инициализация, запись и т.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din п.) потребляют ток больше 0,5А и либо не видятся автомагнитолой, либо как-то сбоят, при этом без нареканий работая в компьютерах. Раньше такие носители подвергались выбраковке прямо на производстве, а теперь их без зазрения совести пускают в продажу. Если вам попалась именно такая — не беда: подберите для магнитолы другую флэшку, менее прожорливую. Или вообще пишите музыку на microSD: ценник на них тот же, места меньше занимает и ничего нигде не торчит.

Еще нюанс: помните, что магнитолы серии S150 на Андроиде штатными плеерами видят музыку только в папке \Music, а видео — только в папке \Video на SD-карте и USB-флэшке. Хоть магнитола и сообщает об этом на экране при запуске плеера с картой/флэшкой без этих папок, но почему-то мало кто эти сообщения читает и впадает в панику по поводу неисправности аппарата.

Магнитола теряет настройки при запуске автомобиля

Если мы заводим машину, а магнитола не вспоминает последний источник воспроизведения, а то и сбрасывает некоторые настройки в "умолчальные", то чаще всего встречаются две причины.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

1. Нет постоянного +12В на желтом проводе MEMORY. Проверьте наличие там +12 — это напряжение должно там быть даже если машина запаркована и ключа зажигания нет в замке. Проверьте целостность этого провода до самого гнезда магнитолы, убедитесь, что в гнезде это соединение не расшатано и исправно.

2. Сильно просаживается питание в момент запуска двигателя. Возможная причина этого — слабеющий аккумулятор. Да, он вполне неплохо справляется с запуском двигателя, но в бортовую сеть в это время уже нужный уровень питания отдавать не может. Попробуйте взять у кого-нибудь на время новый аккумулятор чтобы убедиться в этом факте. Если положение исправилось — купите новый аккумулятор, иначе старый скоро вас подведет и с запуском двигателя.

После установки по экрану пошла трещина

Это говорит о том, что при установке аппарата или после нее при эксплуатации магнитола испытывала механическое напряжение на изгиб или скрутку. Трескаться от механического напряжения могут даже небольшие экраны 4-6 дюймов, и чем больше диагональ экрана, тем более хрупким он является.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Модные сегодня магнитолы с полностью стеклянной передней панелью наиболее капризны в этом отношении. Будьте осторожны, так как трещина на стекле является механическим повреждением и к гарантийным случаям не относится.

Трещина на экране может быть следствием нескольких причин:

  • Неправильной подгонки по отверстиям для крепежных болтов. При установке штатной магнитолы, как правило, отверстия для ее крепления подогнаны при проектировании на заводе к стандартным отверстиям автомобиля, для которого она предназначена. В универсальных магнитолах нередко встречается ситуация, что отверстия на корпусе магнитолы не совпадают по расположению с отверстиями крепления. В этом случае ни при каких обстоятельствах нельзя делать новые отверстия в корпусе магнитолы. Примерьте крепления автомобиля к магнитоле и сделайте новые отверстия в самих креплениях так, чтобы они совпадали с отверстиями на корпусе магнитолы без каких-либо напряжений при закреплении.
  • Автомобиль был восстановлен после серьезной аварии, либо ранее имело место варварское хищение предыдущей автомагнитолы с деформацией её креплений.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Если вы брали авто с рук, то вы об этом можете даже и не знать — предыдущий владелец вряд ли известит вас о подобном факте. И внешне это никак не может быть заметно, если ремонт был произведен хорошо. Но в таком случае, даже если отверстия крепления подходят под магнитолу идеально, после закрепления аппарата при одевании переходной декоративной рамки может потребоваться поправить рамку в ту или иную сторону, иначе она не оденется на переднюю панель магнитолы. Или, если отверстия на креплении чуть-чуть не совпадают, установщик может чуть подвинуть магнитолу в нужном направлении, затянуть крепёжные болты и отпустить аппарат. В этом случае сила, обратная такой "поправке", образует постоянное механическое напряжение, действующее на конструкцию магнитолы, и со временем это может привести к растрескиванию экрана в процессе эксплуатации.

Подключение трехпроводного интерфейса мультируля к (одно)двухпроводному у магнитолы

Стандартный резистивный интерфейс кнопок управления магнитолой на руле автомобиля обычно содержит три провода: KEY1(SW1), KEY2(SW2) и KEY GND.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din По крайней мере, у Тойот это так, если управление магнитолой не реализовано через CAN BUS (этот случай мы рассматривать не будем). В магнитолах производства КНР обычно для этого выделены также три отдельных провода: KEY1, KEY2 и KEY GND. При таком раскладе подключаем друг к другу соответствующие провода и настраиваем нужные кнопки уже в магнитоле.

Но бывает, что магнитола имеет только один провод, выделенный для мультируля. В таком случае можно попробовать следующую схему: провод KEY GND от руля подсоединить к корпусу магнитолы, коричневый (как правило) провод KEY1(SW1), управляющий громкостью и переключением треков, на провод KEY магнитолы, а серый KEY2(SW2), управляющий режимами магнитолы MODE, через резистор 5,1 кОм подключаем к коричневому проводу KEY1(SW1). После этого идем в настройки магнитолы и проверяем в настройках мультируля (Steeering wheel control) работу полученной схемы, настраивая нужные нам кнопки. По идее, должно работать 🙂



Основные вопросы по установке вроде осветили.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Если есть еще вопросы, на которые мы здесь не ответили — пишите нам на электронный адрес, добавим в статью.

© 2012-2016, Компания «Медиасалон».

установка,  настройка,  подключение,  пароль

15.11.2012, 308377 просмотров.

Комментарии

Китайская автомагнитола сажает аккумулятор - Service-Pixel

Почему автомагнитола сядет аккумулятор?

К нам в мастерскую часто приходят клиенты с такой проблемой: китайская автомагнитола сажает аккумулятор. У кого-то это случается за неделю, у кого-то аккумулятор разряжается за день.
Это бывает как у старых китайских магнитол, так и у совершенно новых китайских головных устройств, которые пришли только что из магазина или того-же Аллиэкспресс.
Для начала немного разберемся в общей концепции питания магнитолы.
Питание магнитолы происходит по двум плюсам: это желтый провод В+, красный АСС или CAN (еще его называют сигнальным, он идет с ключа), а третий провод – черный минус ground.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Итак, мы имеем постоянное напряжение по B+ для поддержании магнитолы в спящим режиме, и управляемый ACC сигнал для включения магнитолы, когда мы завели машину. Зачастую на проводах находится коробочка с пачку сигарет – так называемый CanBus.

Canbus канбас, для китайской магнитолы вот так вот он крепиться
Canbus канбас, для китайской магнитолы

Canbus представляет собой микроконтроллер, который и служит для регулировки питания (ну и еще много для чего он нужен, но об этом не сегодня). Не будем углубляться в схемотехнику и связи машины и магнитолы по Кан-шине. Неестественный “жор” аккумулятора может происходить из-за того, что команда не проходит и не закрывает “ключ” по асс, магнитола находится в постоянном рабочем режиме при выключении зажигания, она просто гасит дисплей, а сама продолжает трудиться и сажать аккумулятор.

Ремонт Canbus

Возможно у вас проблема именно с коробочкой CanBus, хотя на нашей практике если она и не работает, то просто не включает магнитолу.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din К сожалению, саму коробочку починить практически невозможно. Можно только проверить элементную базу на пробой, короткое замыкание и т.д., сам микроконтроллер реанимации не поддается, и надо искать такую же коробку под вашу магнитолу и вашу машину. Коробки отличаются как по внешнему виду, распиновке проводов подключения, так и функционалом.

Внутренние элементы canbus

Программный сбой в китайской магнитоле

Бывало и так, что виновником в том, что китайская автомагнитола сажает аккумулятор, был и сам Android. В современных китайских магнитолах есть много скрытых настроек и опций, в которых можно настроить режим засыпания и гибернации. Но эти настройки индивидуальны под каждую китайскую магнитолу. Прежде чем что-то там настраивать в специальных настройках Extra settings, хорошо ознакомьтесь с материалами на специализированных форумах именно под вашу китайскую магнитолу.

Аппаратный сбой в китайской магнитоле

Один из самых распространенных случаев почему китайская автомагнитола сажает аккумулятор – это пробой или некачественные элементы в цепи питания.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din В схеме на самой плате магнитолы есть “ключи” MOSFET которые должны по команде с кана закрываться и открываться когда нужно. Но по той или иной причине этого не происходит, и силовые элементы магнитолы находятся в постоянном рабочем режиме.
Рассмотрим один случай из практики. Пришла к нам магнитола на Allwinner R16 с диагнозом: “высаживает аккумулятор за сутки”. В предыдущем сервисе по ремонту автомагнитол порекомендовали ему поменять аккумулятор, что и было клиентом сделано, но стало ненамного лучше, аккумулятор стал садиться не за сутки, а двое суток =). У офф.диллера была проведена диагностика электрики и выявлена причина именно в магнитоле, и вот клиент пришел.

Как определить что китайская автомагнитола сажает аккумулятор.

В машине определить что именно магнитола разряжает аккумулятор можно только специальными приборами, или просто методом исключения (отключив магнитолу). В лабораторных условиях в мастерской по ремонту магнитолу можно подключить к лабораторному блоку питания, и посмотреть сколько она потребляет в режиме ожидания, спящем режиме и рабочем режиме.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din
Потребление тока должно быть:
– рабочий режим, небольшая громкость: ~1.2A
– спящий режим: ~450..470mA
– дежурный режим: ~10..15mA
В пределах от 0 до 0.150А (У каждой магнитолы этот показатель разный, но примерно такой) Свыше этой нормы, аккумулятор будет быстро разряжаться.
Вернемся к нашему “пациенту”. Китайская магнитола на Allwinner R16 номер платы KR-R16-MB V01 2015-07-28. Довольно-таки распространенная платформа. Потребление магнитолы в спящем режиме было свыше 0.400мА. Что говорило о явном пробое или неисправности ключей питания.

китайская магнитола сажает аккумулятор платформа allwinner R16
Сажает аккумулятор платформа на allwinner R16 виновник mossfet AO4459 в корпусе SO-8

Виновником прожорливости был MOSFET AO4459 в корпусе SO-8 (маркировка 4459). Напомню, магнитола была новая, это явный брак в элементе, по сигналу он не закрывался и постоянно питал усилитель.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Можно поменять его на его аналог MOSFET AO4411 или AO4407 , их характеристики выше, и так будет даже лучше.
После замены MOSFET, потребление магнитолы в спящем режиме упало до нуля ампер, чего мы и добивались.
Сразу сказать, что это одна из сотни проблем, и решение для разряжаемого аккумулятора китайской автомагнитолой. Не надо “сломя голову” менять этот мосфет, стоит детально разобраться в схемотехнике и платформе самой ГУ. Так как китайских магнитол и платформ, на которых они построены, существует  большое множество, даже не все платформы с процессором Allwinner R16 имеют такую схему включения с использованием MOSFET AO4459.

Если у вас остались вопросы можете написать нам в группу в Вконтакте

7 984

Информация об установке автомобильного DVD-плеера

Итак, вы выбрали установку автомобильного DVD-плеера или автомобильную DVD-систему самостоятельно и не знаете, с чего начать.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Вы не одиноки ...

Американская ассоциация розничных продавцов электронного оборудования, Ассоциация бытовой электроники, по оценкам, покупатели в США тратят более 110 миллиардов долларов на автомобильную электронику, причем значительная часть этих затрат идет на самостоятельных производителей, которые планировали установить сами аксессуары.

Однако, если вы не электрик или механик или не занимаетесь электронными проектами или автомобилями в качестве хобби, этот проект может показаться вам немного запутанным.Это не просто случай, когда вас ошеломила мысль об установке этой сложной коробки проводов и вопрос, как установить это устройство.

Не знаете терминологию?
Не знаю, что такое DIN и какое отношение он имеет к RCA?
Прочтите ...

Установка | Системы 2 DIN | Системы 1 DIN | Другие автомобильные DVD-плееры | Советы по установке своими руками | Глоссарий автомобильных DVD | Ресурсы |


Вот введение в мир установки автомобильного DVD-плеера.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Прежде чем даже задумываться об установке автомобильного DVD-плеера, вам нужно подумать о том, какие инструменты вам понадобятся для работы. Несмотря на то, что каждый автомобиль и каждая автомобильная DVD-система отличаются, все же есть некоторые основные элементы, которые вам, вероятно, понадобятся для завершения процесса установки. Для большинства проектов вам понадобятся отвертка с плоской и крестообразной головкой, плоскогубцы и, как минимум, инструмент для снятия изоляции / обжима проводов. Вам также может понадобиться набор головок и трещоток, универсальный нож, инструмент для панелей, набор сверл и бит, а также набор динамометрических ключей.Опять же, это список только самых основных инструментов, и вам, вероятно, также понадобится несколько других элементов.

Хотя хорошо известно, что «настоящие мужчины» не читают инструкции по эксплуатации, большинство настоящих мужчин также не очень хорошо справляются с установкой своих автомобильных DVD-плееров. Внимательно прочтите инструкции и изучите все схемы, поставляемые с DVD-плеером, чтобы убедиться, что вы полностью понимаете процесс правильной установки этого конкретного автомобильного DVD-плеера.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Хотя каждая система уникальна и уникальна, она обычно состоит из трех компонентов:

  • сам DVD-проигрыватель;
  • автомобильный видеомонитор;
  • звуковая система;

...и есть четыре основных различных типа установки, которые представят вам четыре различных уровня сложности.

Вернуться к началу


Установка

У каждой модели автомобиля процесс установки немного отличается. Однако эти общие рекомендации применимы к любому автомобилю, поддерживающему это устройство.

  1. Сначала откройте капот.
  2. Найдите автомобильный аккумулятор. Все автомобильные аккумуляторы имеют два соединенных с ними металлических зажима.
  3. Используйте гаечный ключ, чтобы ослабить и отсоединить зажим отрицательного провода аккумуляторной батареи.Это тот, у которого есть отрицательный символ, который выглядит так:
  4. Затем вам нужно удалить старую или оригинальную заводскую стереосистему.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din
    • Сначала найдите руководство по обслуживанию / ремонту автомобиля или проконсультируйтесь с местным специалистом для получения надлежащих инструкций. Обратите внимание, что для снятия оригинальной стереосистемы могут потребоваться специальные инструменты, и это может быть трудным для новичков, поскольку необходимо разобрать некоторые части приборной панели. Вытащите блок и отсоедините кабели.
  5. Некоторым автомобилям требуется лицевая панель адаптера приборной панели, чтобы устройство идеально и без проблем подходило к устройству.При необходимости установите его сейчас. Вытащите жгут проводов автомобильной стереосистемы.
  6. Подсоедините разъем жгута проводов ISO и дополнительные кабели. При необходимости установите специальный адаптер жгута проводов автомобиля. См. Электрическую схему.
  7. Вставьте новый автомобильный DVD-плеер в слот. Закрепите его в кронштейне. Установите на место панели приборов.
  8. Подсоедините аккумуляторный кабель.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Проверьте внешние ссылки на руководство по установке автомобильной стереосистемы:
//www.fitaudio.com/
//www.popularmechanics.com / technology / how-to / 3380301
//www.installdr.com/InstallDocs/Acura/Integra.asp
//www.ehow.com/how_7312008_install-double-din-stereo.html

Указание по безопасности

Убедитесь, что анод отличается от катода при подключении питания. Для надежной транспортировки упаковки модуль чтения CD / DVD прочно закреплен винтом. Перед установкой устройства удалите винты сверху. Если винты не вывернуты, вы не сможете вставить CD / DVD-диск.

Автомобильные DVD-плееры оснащены функцией безопасности, связанной с ручным тормозом. Эта функция не позволяет пользователям смотреть видео или телешоу во время вождения.

Если вы захотите, вы можете навсегда отключить эту функцию, подключив кабель управления тормозом к GND. Конечные пользователи несут ответственность за установку и эксплуатацию данного устройства в соответствии с местными, государственными и федеральными законами.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Электропроводка

Схема электропроводки включает множество странных сокращений.Посмотрите, что это за кабели и где их подключать:

  • GND: это провод питания, который необходимо заземлить (обратите внимание на отрицательный знак → -).
  • BATT или B +: кабель питания, который должен быть подключен к постоянному источнику питания +12 В. Он используется для резервного копирования памяти, чтобы сохранить настройки. Провод постоянного аккумулятора на 12 В всегда подает электричество независимо от того, включен автомобиль или нет.
  • ACC или IGN SW: Провод ACC подает питание только тогда, когда вы вставляете ключ автомобиля в замок зажигания и поворачиваете его в положение ACC.Таким образом, устройство может определить состояние переключателя зажигания.
  • BRAKE or BRAKE- CON: Соединительный кабель ручного тормоза, который необходимо подключить к сигнальному проводу ручного тормоза (GND) в соответствии с несколькими местными, государственными и национальными законами, запрещающими просмотр видео во время вождения.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din
  • BACK или REVERSE-CON: Этот кабель подключается к обратному сигналу. Он используется для включения режима камеры заднего вида.
  • ANT-CON или PWR ANT: управление выходом антенного усилителя.
  • MUTE-CON или MUTE-TEL: Провод управления отключением звука используется для взаимодействия с заводской системой громкой связи.Он может отключать звук автомобильного DVD-плеера, пока система громкой связи принимает вызов.
  • AMP или AMP-CON: управление выходом усилителя. Этот кабель управления может инициировать автоматическое включение внешнего аудиоусилителя при включении автомобильного DVD-плеера.
  • ILLUM: Кабель управления освещением, представляющий собой провод, который может определять состояние переключателя фар и соответственно уменьшать яркость света.
  • KEY: Обычно KEY1 и KEY2 - это провода, используемые для управления аналоговым рулевым управлением.
  • CAN BUS, CAN RX / TX: это специальное соединение для системы CAN BUS.Обычно головные устройства конкретной модели автомобиля поставляются с необходимым адаптером CAN BUS.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din
  • RL + - / RR + - / FL + - / FR + -: это аббревиатуры для заднего левого, заднего правого, переднего левого и переднего правого выходных звуковых каналов. У каждого канала есть полюса + и -.
  • SUB или WOOFER: Обычно это моно выход и часто имеет схему кроссовера, так что он воспроизводит только бас. Его можно подключить к усилителю или активному сабвуферу.
  • AUX и AUX VIDEO-IN: Порты Aux (обычно типа RCA) используются для подключения внешних аудио- и видеосигналов.Он позволяет подключать к головному устройству другие аудио / видеоплееры.
  • VIDEO OUT: аналоговый выход видеосигнала на внешний монитор.
  • CAM-IN или CAMERA-IN: вход видеосигнала камеры заднего вида.
  • IPOD: специальный порт устройства Apple используется для подключения iPod для воспроизведения музыки.
  • USB: в зависимости от модели он может поддерживать воспроизведение аудио / видео с USB-накопителя или поддерживать ключ WIFI / 3G.
  • SD или Micro-SD: SD и Micro-SD - это типы карт памяти.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Обычно, если вы вставляете карту с предварительно загруженными песнями или видео, они будут воспроизводиться.

Глоссарий

AUX: Вспомогательный порт также известен как вспомогательный разъем или вспомогательный вход. Aux позволяет использовать внешний аудио / видео источник и воспроизводить его через автомобильную аудиосистему. Его часто используют для iPod и MP3-плееров, сотовых телефонов, планшетов и медиаплееров. Обычно для этого требуется только недорогой кабель, который подключается к выходу для наушников на телефоне, mp3-плееру и т. Д. К входу автомобильной стереосистемы.

Bluetooth: Bluetooth - это стандарт беспроводной технологии для обмена данными на небольших расстояниях.В автомобилях Bluetooth обычно используется для звонков в режиме громкой связи и потоковой передачи музыки с телефонов на автомобильную стереосистему через так называемый профиль A2DP.

WIFI: Wi-Fi, также обозначаемый как Wi-Fi или Wi-Fi, - это популярная технология, которая позволяет электронному устройству обмениваться данными или подключаться к Интернету по беспроводной сети с использованием радиоволн УВЧ.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Вернуться к началу


2 DIN-системы

DIN - это международный стандарт для автомобильных стереосистем и автомобильных развлекательных устройств: 2 DIN просто означает стандартный размер двухэтажного слота.

Эта система устанавливается на приборной панели автомобиля и, вероятно, доставит вам наибольшие трудности, особенно если вы устанавливаете ее с нуля. Но поскольку автомобильные DVD-системы с двойным DIN также выглядят круче, они определенно того стоят ...

Автомобильные DVD-системы с двумя DIN-стандартами обычно состоят из экрана и DVD-плеера, а усилитель встроен в приборную панель. Вы можете обнаружить, что вам потребуются крепления и разъемы для устройства, чтобы DVD-проигрыватель был правильно установлен. Установка этого типа системы требует большого количества повторных подключений, и, если края DVD-плеера слишком велики или слишком малы для нестандартного стереопространства, вам может потребоваться переделать приборную панель, чтобы убедиться, что устройство плотно прилегает.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din .Перед покупкой нового автомобильного DVD проверьте размеры слота на приборной панели!


Двухразмерные автомобильные DVD-плееры в приборной панели

Вам, вероятно, понадобится провести провода от плеера к динамикам, любым вспомогательным устройствам ввода, которые вы, возможно, захотите запустить (например, камеры заднего обзора или автомобильные комплекты Bluetooth), а также проложить провод к обоим концам кабеля аварийного отключения, поскольку в вашей стране может быть незаконным использование экрана во время движения автомобиля, если только он не использует камеру заднего вида.Вам также потребуется подключить автомобильный DVD-плеер к источнику питания.

Вернуться к началу


1 Системы DIN

Этот тип DVD-плеера похож на 2 DIN в том, что он устанавливается в приборную панель, и для его установки требуется много проводов. Однако DVD-плеер 1 DINCar занимает только половину пространства модели 2 DIN, и вам может потребоваться переделать стерео порт в приборной панели, чтобы DVD-плеер плотно прилегал к нему.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Как и система 2 DIN, он состоит из экрана (часто выдвижного), усилителя и DVD-плеера.Соединения, провода и монтажные скобы необходимы всегда, но не всегда в комплекте.


Установка этой системы аналогична установке плеера 2 DIN.

Вернуться к началу


Автомобильные DVD-плееры с альтернативным дизайном

Этот тип системы проще в установке, чем один или два DVD-плеера DIN, но все равно возникнут некоторые уникальные проблемы. Хотя вам не придется устанавливать новые электрические компоненты в существующие части автомобиля, вам все равно придется проделать значительный объем проводки, чтобы подключить систему к источнику питания и / или стереосистеме.Для установки этого типа автомобильного DVD-плеера вам, вероятно, потребуются проволока, винты, клей или другой клей.


Монитор подголовника автомобиля
/ DVD-плеер


Монитор крыши (потолка) автомобиля


DVD-плеер с солнцезащитным козырьком автомобиля

Для установки монитора подголовника необходимо снять подголовник и пропустите силовые и соединительные провода через отверстие .Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din .. в большинстве автомобилей вы должны иметь возможность снимать крышку с нижней части сиденья и продевать вешалку для одежды или какой-либо другой провод через прорезь, чтобы найти кабель и рыбу. это из... Затем его можно провести под ковром к основному блоку автомобиля на приборной панели или к другой соединительной коробке в другом месте.

Если вы хотите установить DVD-плеер с солнцезащитным козырьком или потолочный автомобильный DVD-плеер, вам необходимо принять во внимание две вещи: как закрепить плеер на крыше и как подключить DVD-плеер, чтобы кабели оставались скрытыми. При установке потолочного монитора вам необходимо установить его в середине автомобиля для максимальной прочности. Затем вам нужно будет спрятать провода под панелями крыши, проложив их от плеера к приборной панели или источнику питания.Это потребует много работы, так как панели, защитная пластина автомобиля и даже иногда ремень безопасности придется снимать. DVD-плееры с солнцезащитным козырьком монтировать немного проще, так как провода не должны уходить так далеко, чтобы добраться до источника питания / основного адаптера.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Однако для снятия и повторного крепления панелей все равно потребуется некоторая осторожная работа.

В начало


Автомобильные DVD-плееры с зажимом

Автомобильные DVD-плееры этого типа являются наиболее простыми в установке и наиболее гибкими при перемещении с места на место.Автомобильные DVD-плееры с зажимами обычно включают в себя DVD-плееры с солнцезащитным козырьком, DVD-плееры для подголовников и DVD-плееры для подлокотников. Вы должны иметь возможность подключить их к прикуривателю и пристегнуть их в предназначенном для этого месте.


Подлокотник Автомобильный DVD-плеер

Вернуться к началу


Некоторые моменты, на которые следует обратить внимание

Приведенная выше информация представляет собой лишь отрывок из материала, который вам понадобится, чтобы помочь вам в процессе установки. Установка автомобильного DVD-плеера - это непростая задача, особенно при установке автомобильных DVD-плееров 1DIN или 2 DIN и накладных DVD-плееров, которые могут быть довольно сложными для установки и подключения.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Если вы серьезно относитесь к установке DVD-плеера и у вас есть для этого ресурсы, важно работать методично и осторожно, чтобы избежать путаницы или задержек. Вот некоторые вещи, которые вы, возможно, захотите сделать:

  1. Изучите проект :
    Прочтите и убедитесь, что вы понимаете инструкции для компонентов, которые вы собираетесь установить. Возможно, было бы даже неплохо зайти в Интернет и посмотреть, не делал ли кто-нибудь какие-либо схемы электропроводки для вашей конкретной модели автомобиля.
  2. Подготовьтесь к задаче перед тем, как начать:
    Если вы беретесь за серьезную задачу, такую ​​как установка 1 DIN, 2 DIN или потолочного DVD-плеера, вам необходимо убедиться, что у вас есть все необходимые инструменты, аксессуары и кабели. . Вы также должны дать себе хотя бы день без отвлекающих факторов, чтобы завершить работу.
  3. Удалите существующие компоненты осторожно и методично. :
    Важно, чтобы вы не потеряли и не повредили старую стереосистему, если только вы не хотите, чтобы ваше новое устройство было вместе с автомобилем, когда вы его продаете.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Расположение панелей и деталей по отношению к их расположению на автомобиле со всеми их винтами на панели также предотвратит 30-минутную игру в поисках винта.
  4. Сделайте вашу работу аккуратной :
    Постарайтесь сделать провода как можно более плотными и не допускайте их скручивания.

«Сделай сам», которые бросаются в проекты установки автомобильного DVD, вполне могут обнаружить, что им остается трудоемкий проект, который заканчивается уродливым и иногда небезопасным результатом.

Нет ничего хуже, чем машина с разбросанными по ней проводами.Профессиональный установщик позаботится о том, чтобы провода были убраны где-то за обшивкой автомобиля, чтобы сделать красивые аккуратные прямые линии. И, потратив время на установку проигрывателя carDVD самостоятельно, вы можете добиться аналогичных результатов. Также важно знать об аудио- и визуальных проблемах, которые могут возникнуть из-за наспех собранной системы. Среди прочего, это могут быть мерцающие экраны, черные дыры в звуке или дребезжащие компоненты.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

Неправильно установленные системы в худшем случае могут представлять опасность для системы, автомобиля и вас самих.Если два провода оголены, они могут закоротить, создавая короткое замыкание, которое, по крайней мере, превратит вашу новую стереосистему в дорогой кирпич и, в худшем случае, поджарит электрическую цепь в вашем автомобиле. Однако это незначительно по сравнению с возможностью возгорания автомобиля. Проволока, которая слишком долго была уложена слишком близко друг к другу, перегорит, создав настолько высокую температуру, что может воспламениться и вызвать пожар в автомобиле.

Вернуться к началу


Глоссарий по установке автомобильного DVD

  • Чейнджер
    = CD-чейнджер; устройство, которое содержит несколько компакт-дисков и воспроизводит их по запросу без необходимости извлечения или сортировки дисков вручную.Излишне говорить, что теперь вы можете получить и DVD-чейнджеры.

  • Кроссовер
    = устройство, ограничивающее диапазон частот, передаваемых на разные динамики.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

  • DIN
    = просто означает «Deutsches Institut für Normung» (DIN, Немецкий институт стандартизации), аналогично ISO. Актуальность для автомобильных DVD-систем заключается в том, что DIN означает слот для приборной панели стандартного размера, поэтому 1 DIN означает, что устройство занимает один слот, а 2 DIN означает, что устройство является «двухэтажным» и использует пространство двух разъемов.

  • DTS
    = Многоканальный звук "Digital Theater Systems" - в основном другой стандарт объемного звука, такой как DolbyDigital 5.1.

  • DVD-A
    = DVD audio - как музыкальный компакт-диск, за исключением большего количества функций и более высокого качества.

  • RF
    = Радиочастота - наверное, речь идет о беспроводных наушниках. RF обычно лучше, чем инфракрасный, потому что вам не нужно находиться в «прямой видимости» передатчика.

  • Инвертор
    = блок питания, который вы можете подключить к прикуривателю приборной панели для подачи переменного тока на энергоемкие устройства.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

  • В приборной панели
    = устройство, такое как DVD-плеер, установленное на приборной панели, обычно вместо старого автомобильного радиоприемника.

  • GPS
    = Глобальная система позиционирования - в вашем случае это означает, что навигация / отображение карты отображает программное обеспечение, связанное с приемником сигнала и считывание показаний на вашем экране.

  • GUI
    = графический интерфейс пользователя - то есть вы можете управлять устройством с помощью экранных меню, часто с сенсорным экраном

  • Headliner
    = покрытия, которые делают потолок внутри вашего автомобиля.


Схема потолка автомобиля

  • Модулятор
    = FM-передатчик, который включает источник аудиовхода, например MP3-плеер или линейный аудиовход в радиосигнал, на который вы можете настроиться, используя свой автомобильный стерео.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

  • Монитор
    = экран, который принимает сигнал, например, от DVD-плеер или ТВ-тюнер - если продукт описывается как монитор, это обычно означает, что он НЕ включает в себя фактический входной плеер, например DVD-плеер. Это нормально, если вы покупаете его отдельно или собираете автомобильный компьютер.

  • Моторизованный
    = где TFT-экран дисплея, обычно в приборной панели, автоматически складывается и скользит внутри своего корпуса, когда он не используется.

  • Порт питания
    = грандиозное название маленькой розетки прикуривателя на приборной панели

  • RCA
    = те красные и белые (для аудио) и желтые (для видео) разъемы, использованные ранее. . подключение DVD-плеера к домашнему телевизору

  • RDS
    = Система отображения радио (/ данных) - функция, с помощью которой ваше радио может отображать подробные данные, такие как название станции или название дорожки, для радиосигналов FM.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din

  • Приемник
    = (достаточно запутанно) устройство, которое передает ваш видеосигнал на экран, например автомобильный DVD-плеер

  • S-Video
    = высококачественный видеоразъем, который часто используется в видеокартах, мониторах, DVD-плеерах и консолях в качестве альтернативы RCA или VGA + Audio.


Вернуться к началу


Установка нового стерео или автомобильного DVD-плеера в вашем автомобиле: ресурсы -


Вернуться к началу

AUX IN и Bluetooth для каждого автомобильного плеера! : 5 Steps

Автомобильные плееры с Bluetooth стоят дорого.Или они приезжают на дорогой машине. Так не должно быть, но это так. Ну хотел подешевле. Так что в одном магазине я нашел хороший стерео Bluetooth-приемник. Это должен быть уважаемый бренд, дешевые китайские штучки звучат ужасно, поверьте, я пробовал. Так что в моем случае Philips AEA2000 / 12 соответствовал всем требованиям.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din И качество звука было отличным. Он питался от небольшого блока питания на 9 В.

Я открыл его и увидел, что на самом деле он использует стабилизатор 5 В (7805), который может легко принимать 12 В, но сначала я заменил конденсаторы с номиналом 10 В вокруг него на конденсаторы с более высоким напряжением.Так что теперь он работает от 12 В.

Помните провода от этого электродвигателя? Измерение напряжения на этих линиях с плеером в режиме TAPE показало, что оно было 12 В. Хороший! Вот и готов блок питания! И включается только тогда, когда плеер переведен в режим TAPE (с помощью переключателя). Просто идеально.

Я припаял провода стерео AUX IN из предыдущих шагов (с помощью мультиметра я нашел точки пайки лучше, чем эти маленькие контактные площадки IC) к выходу этого Bluetooth-приемника и запитал его проводами электродвигателя (соблюдайте полярность).Я поместил все внутрь плеера (теперь у нас есть место). Одно быстрое соединение и звук, исходящий из моей машины, когда я стоял снаружи, были всей яростью вечера.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Я измерил расстояние около 25 метров для моего подключения. Мне нужно всего 2-3 метра, поэтому я был в восторге.

Я могу подключиться к нему с любым телефоном и планшетом Android / Windows / IOS. Звук идеальный. Ни гула, ни статики. Это намного лучше, чем радиостанции FM, которые у меня есть на радио.

На последней фотографии показана установка моего брата, он купил другой приемник Bluetooth, питающийся от USB 5V, поэтому я пожертвовал автомобильным источником питания, чтобы запитать его от проводов электродвигателя.Хорошо изолируйте его, вы не хотите, чтобы он там ничего касался.

Мой Bluetooth-приемник использует стандарт Bluetooth 2.1 EDR, мой брат - 4.0 с автоматическим подключением. На моем мне приходится каждый раз подключаться вручную (громоздко, я знаю, но для этого есть приложения), но у меня диапазон 25 метров! Его самонастройка подключается к телефону, но имеет диапазон только около 3-4 метров. Bluetooth 4.0 имеет меньший радиус действия, но более высокую скорость передачи данных.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Для музыки достаточно 2.1, но выше всегда лучше. Вы можете использовать любой бренд, но он должен быть хорошим.Протестируйте его, прежде чем использовать в этом проекте.

Вот и все. Если есть вопросы, просто задавайте, я постараюсь на них ответить.

blaupunkt против автомагнитолы pioneer

по

17 февраля 2021 г.

Срок действия ярлыка истекает через 21 день. О ЮЖНОЙ ЭЛЕКТРОНИКЕ Для получения дополнительной информации о том, кто мы такие и почему вы можете доверить нам свой ремонт. Подключать и отключать телефон, когда вы выполняете поручения, - нет. Центр ремонта автомагнитол, спидометров и приборной панели НАЖМИТЕ Более того, он может обеспечивать управление звуковыми функциями, включая громкость, полосу, частоту, баланс динамиков, затухание динамика, низкие и высокие частоты, эквализацию и так далее.Это 10 лучших автомобильных стереосистем с сенсорным экраном в обзорах 2021 года. Основные часто задаваемые вопросы: формы возврата, карта, гарантия и т.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Д. Для устройств с одинарным и двойным DIN ISO 10487 является стандартом разъемов для подключения головного устройства к электрической системе автомобиля. Исходным стандартным размером головного устройства является ISO 7736, разработанный Deutsches Institut für Normung (DIN): Single DIN (180 мм × 50 мм или 7,09 дюйма × 1,97 дюйма) в Европе, Южной Америке и Австралии. 730-A Research Rd., Ричмонд, Вирджиния 23236, США [5], Центральное место в звуковой и информационной системе автомобиля, Эта статья посвящена более современному стилю интерфейса.ЗДЕСЬ, Southern Electronics Inc. Схема проводки автомагнитолы. Схема подключения стерео. Схема подключения магнитолы GM. 0 0. 1. Телевидение, Hi-Fi, компьютер, хорошее оборудование для водных видов спорта и спорта. Оснащение включает закрытый переключатель, рулевое колесо Nardi, магнитофон Blaupunkt, кондиционер и выдвижные фары. HardwareZone - это ведущий технологический онлайн-портал в Азиатско-Тихоокеанском регионе, который предоставляет вам последние технические обновления, технологические новости, обзоры продуктов и гаджетов и многое другое.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Теперь это интересно, два гиганта брендов, я подробно расскажу о Pioneer vs Kenwood.Автомобильные стереосистемы Single и Double Din, CD-плееры, DAB-радио и Bluetooth - Car Audio Center может помочь вам выбрать идеальное автомобильное аудио решение для всего, что вы водите. Ричмонд, Эти автомобильные стереосистемы также оснащены новейшими процессорами и операционными системами, обеспечивающими превосходную производительность. Pioneer MVH-A210BT Bluetooth Apple Android USB AUX NZ-тюнеры 3x Pre Outs Автомобильная стереосистема Адрес компании: 3E Birmingham Drive, Middleton, Christchurch 8042, контакт: (03) 982 9922/021 667 .. 499,00 долларов США 358 долларов США.00 Без налога: 311,30 $ text_category_payment Настройте аудиосистему Pioneer, подходящую для вашего автомобиля. Полное или частичное воспроизведение без предварительного письменного согласия запрещено. Поэтому он не работает как домашняя стереосистема, и к нему нужно привыкнуть. СТЕРЕО-РЕСИВЕР MP3 и FM с BT. Услуги по подгонке автомагнитол.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Все Microsoft Surface Pro 7 - Core i5 1035G4 - Wi-Fi - 8 ГБ ОЗУ - 128 ГБ SSD - Platinum - Windows 10 Home Найдите отличные предложения на автомобильные аудиосистемы Blaupunkt In-Dash по самым низким ценам в Интернете.Купите автомобильные стереосистемы Blaupunkt в автомобильных стереосистемах. Получите последние цены, модели и оптовые цены на покупку автомобильной аудиосистемы Pioneer. В этой статье объясняется, как определить цвета проводов автомобильной акустической системы при установке автомобильной стереосистемы. Автомобильные аудиосистемы JVC In-Dash. Заводское обслуживание для GM, Delco, Ford, Visteon, Sony, Clarion, Becker, Audiovox и Pioneer. Wann gilt der eBay-Käuferschutz ?. 1-800-446-2880 Visa, Discover, American Express и PayPal наложенным платежом, а также чеки. «Мы исправим это правильно, или это бесплатно!» Einkaufen bei eBay ist sicher - dank Käuferschutz.РЕМОНТ по сравнению с автомобильными аудиосистемами, встроенными в CD-плееры. Ознакомьтесь с подробными характеристиками и сравнением цен на автомобильный усилитель Blaupunkt Ema 455 Multi Class AB и автомобильный усилитель Pioneer GM A6704 Multi Class A.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Бесплатный звонок: 1-800-446-2880 März ein neues großes Haushalts- oder Consumer Electronics-Gerät anschaffen will, wird vielleicht von einem ungewohnten Buchstaben auf dem Energielabel überrascht sein, denn die Europäische Kommission hat die Richtlinien fügendlabezrugiezrugie.ЗДЕСЬ, Запчасти для Corvette Лучший бренд автомобильной стереосистемы: Sony, Panasonic, Pioneer, Kenwood, JVC, Alpine и другие? Гюльтиг ab: 19. Пионер. Blaupunkt GT 65.2c (синий конус) против Pioneer TS-1720c. Новые товары в первую очередь; Сортировать по алфавиту: от А до Я; Сортировать по цене: от низкой к высокой; Сортировать по цене: по убыванию; 12 на страницу. Восточное время США Кроме того, они имеют встроенный Bluetooth, GPS и Wi-Fi. 99 $ 29.99 $ 29.99 730-A Research Road 0 отзывов. включая доставку, упаковку, оплату, гарантию, юридические и... "хорошая печать". Также у них есть несколько испытательных площадок, где подключаются разные усилители,… Автомобильная стереосистема с двойным DIN, модернизированная версия с 7-дюймовым сенсорным экраном Автомобильный mp5-плеер Поддержка резервной камеры заднего вида FM-радио Автомобильная аудиосистема с зеркальным соединением громкой связи 3,7 из 5 звезд 1,559 47,99 $ 47.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Анонимный. Автомобильная стереосистема Android стала популярной благодаря своей способности работать как автономная система. права защищены. 730-А Исследовательская дорога Двойной DIN (180 мм × 100 мм или 7,09 дюйма × 3,94 дюйма) в Японии, Великобритании и Северной Америке.Ну ... для начала Встроенная кассетная дека Blaupunkt с автореверсом (модель Tucson) 2. Переадресация в / Alpine / Blaupunkt / Clarion / Daewoo / Grundig / Hyundai / JVC / Kenwood / LG / Mystery / Panasonic / Pioneer / Prology / Samsung / Siemens / Sony / Распиновка автомобильной стереосистемы Yamaha Aftermarket или 70 распиновок старого оборудования. На большом экране отображаются фотографии, сообщения и карты прямо с вашего телефона или любого подключенного устройства через порт AUX, порт USB или слот для SD-карты. Другие названия автомобильных головных устройств включают автомобильную стереосистему, автомобильный ресивер, дека, встроенную стереосистему и автомобильную стереосистему.Вирджиния, США 23236 [2] С появлением видеорегистраторов, GPS-навигации и DVD стали широко доступны головные устройства с видеоэкранами, объединяющие голосовое управление и распознавание жестов.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din 5 лет назад. Винтажные оригинальные автомобильные классические радиоприемники, радиоприемники для вашего исторического автомобиля. телефон В 2021 году двумя громкими именами в производстве автомобильных стереосистем станут Pioneer и Kenwood. Непревзойденный ассортимент автомобильных стереосистем. Он имеет множество функций, включая кнопку голосовой активации, позволяющую не отвлекаться от дороги.Марица Патринос / Lifewire Check for Power. Покупайте такие продукты, как приемник Blaupunkt InDash TouchScreen с диагональю 6,8 дюйма, Apple Carplay / Android Auto в Walmart и экономьте. НАЖМИТЕ Любой аудиофил был бы рад установить это в своем автомобиле. ДЕТАЛИ, ГАРАНТИЯ и "ТОЧНАЯ ПЕЧАТЬ" Все подробности о наших услугах по ремонту Bienvenue sur la page Boursorama, портал экономической и финансовой информации. или комментарии? ... Dayton and Seas, а также немало брендов автомобильных стереосистем. Узнайте о фильмах, которые выйдут на этой неделе (8/12) Новые фильмы выйдут на этих выходных: с 12 по 14 февраля; Как голливудские знаменитости празднуют лунный Новый год Сертифицирован Ford Motor Company "Q1".Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Blaupunkt возвращает стереосистему Бремена 80-х с обновлениями ... 0 комментариев; Для многих автолюбителей кстати магнитола… Стерео. В то время как Android Auto сталкивается с недостатком, поскольку не могут быть все основные функции, такие как приложения и голосовые команды, которые нельзя использовать без подключения к телефонам Android. Автомобильные аудиосистемы HIZPO In-Dash. Заключительные мысли Что ж, поехали - я надеюсь, что смогу пролить хоть какой-то свет на всю дискуссию Alpine vs Pioneer. Дилер-продавец приобрел автомобиль в 2020 году, как сообщается, из… Если весы недоступны, используйте 6 фунтов в поле «Вес» для большинства радиоприемников и спидометров.Ответить Сохранить. Итак, если вы знаете, что одна из этих функций - это… Ребята, мой бюджет составляет макс-20 тыс. Я перечислил SONY xplod-XAV-68BT и Pioneer-AVH-279BT для установки в Swift. В trivandrum есть магазин автомобильных аксессуаров под названием Car park, который продает почти все бренды, вчера Я пошел туда и спросил почти все бренды.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Из электронных магазинов и там разница в цене всего 200-400 рупий. ... Винтажная стереосистема Blaupunkt, CD-плеер BPV 660 AM / FM в Dash от 911 Porsche. Бесплатно 12-дюймовые автомобильные сабвуферы 12-дюймовые сабвуферы - это сабвуферы наиболее распространенного размера, устанавливаемые в автомобили.Сентябрь 2014 г. Автомобильная стереосистема Blaupunkt производится компанией Bose в Германии. Основные часто задаваемые вопросы: формы возврата, карта, гарантия и т. Д. Woodman - это индийский бренд, занимающийся автомобильными стереосистемами на базе Android… Головное устройство обеспечивает пользовательский интерфейс для информационных и развлекательных мультимедийных компонентов автомобиля: AM / FM-радио, спутниковое радио, DVD / CD, кассеты (хотя сейчас они редко встречаются), USB MP3, видеорегистраторы, GPS-навигация, Bluetooth, Wi-Fi, а иногда и состояние систем автомобиля. Головные устройства расположены на видном месте в центре приборной панели или консоли и представляют собой интегрированный электронный блок, являющийся центральным элементом звуковой и информационной систем автомобиля.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Blaupunkt Classic Car Stereo. Эти автомагнитолы оснащены удобными сенсорными экранами с высоким разрешением. Размер также обеспечивает отличный отклик на низких частотах. Das Programm zum weltweiten Versand (США) и das Programm zum weltweiten Versand (UK) (im weiteren Verlauf zusammen als das â € žGSPâ € œ bezeichnet) machen bestimmte Artikel (â € žGSP-und Artikelus dem œ) Vereinigten Königreich für Käufer auf der ganzen Welt verfügbar. Производители предлагают головные устройства DIN и стандартные разъемы (называемые универсальными головными устройствами), включая Pioneer, Sony, Alpine, Kenwood, Eclipse, JVC, [4] Boyo, Dual, Visteon, Advent и Blaupunkt.Одна из важнейших функций автомобильной стереосистемы сегодня - это интеграция со смартфоном. Re: Головное устройство Bluetooth 10K - Pioneer vs Blaupunkt vs Kenwood Ребята, вопрос, но перед этим важно, чтобы я сказал вам, почему именно я спрашиваю. Автомобильное головное устройство, иногда называемое информационно-развлекательной системой, представляет собой компонент, обеспечивающий единый аппаратный интерфейс для системы, включая экраны, кнопки и элементы управления системой для множества интегрированных информационных и развлекательных функций.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Другие названия автомобильных головных устройств включают автомагнитолу, автомобиль ресивер, дека, стерео в тире и тире стерео.Может потребоваться поиск по… Сортировать по позиции: от низкой к высокой. Эта статья посвящена моему другу, который запутался между двумя удивительными автомобильными стереосистемами… Также включает в себя руководства и электрические жгуты. Увеличив высоту в два раза по сравнению с одиночным DIN, можно установить видеодисплей или сенсорный экран для поддержки производителя. Дай мне знать, что ты думаешь. Будние дни 8:00 - 5:30 по восточному времени, местное и международное 1-804-423-1100, РЕМОНТ РАДИОСТАНЦИЙ И СПИДОМЕТРОВ С 1972 г. Мы исправим это правильно или бесплатно! ™ INC.Автомобильное радио Blaupunkt, автомобильная стереосистема, CD-плееры, USB, вход AUX, автомобильные радиоприемники с поддержкой iPod и Bluetooth. BLAUPUNKT Vermont72 Мультимедийная автомобильная стереосистема - ЖК-дисплей на один DIN с потоковой передачей по Bluetooth, звонки по громкой связи, MP3 / USB на передней панели, приемник AM / FM 3.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din 5 из 5 звезд 16 $ 24,99 $ 24. Запасные части для корвета Вы, вероятно, встретите ссылки на различные типы, основанные на двух размерах автомобильной стереосистемы: одинарный DIN и двойной DIN. Использование Google Assistant в машине - это здорово. 814 говорит об этом.Blaupunkt New Orleans MP58 Blaupunkt New Orleans MP58 - это мощная автомобильная стереосистема с поддержкой ряда цифровых аудиоформатов, хорошим интерфейсом выбора музыки и стильным дизайном лицевой панели. Независимо от того, имеете ли вы дело с автомобильной стереосистемой, ресивером или тюнером, большинство головных устройств имеют два или три входа питания. Один вход питания постоянно нагревается и используется для функций сохранения памяти, таких как пресеты и часы. Copyright 1997-2020 ООО «Навтроникс». Еще одна важная вещь, которую следует учитывать, это то, что основным устройством является автомобильная стереосистема, а не домашняя стереосистема.Один из самых популярных брендов в автомобильной аудиоиндустрии, Pioneer предлагает на рынке несколько автомобильных стереосистем.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Компактный размер, который легко помещается на приборной панели, но устройство недостаточно высокое для размещения видеодисплея. [электронная почта защищена] Общий и исторический обзор автомобильной аудиосистемы см. В разделах «Универсальный интерфейс управления на рулевом колесе», «7 способов превращения вашего автомобиля в мобильное устройство», «Насколько важна для вас автомобильная стереосистема», «Single Din vs Double Din-Din Таблица размеров 2019 от Stereo Authority », OEM-управление рулевым колесом для вторичных радиоприемников, MPT 1362 UK свод правил по установке мобильного радио и вспомогательного оборудования на наземных транспортных средствах, https: // en.wikipedia.org/w/index.php?title=Automotive_head_unit&oldid=992899157, Лицензия Creative Commons Attribution-ShareAlike. Ричмонд, Вирджиния, 23236 Автомобильное головное устройство, иногда называемое информационно-развлекательной системой [1], представляет собой компонент, обеспечивающий единый аппаратный интерфейс для системы, включая экраны, кнопки и элементы управления системой для многочисленных интегрированных информационных и развлекательных функций.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Этот Ferrari 308 GTSi 1980 года отделан красным поверх коричневой кожи и оснащен системой впрыска топлива 2.9-литровый V8 в паре с пятиступенчатой ​​механической коробкой передач. BLAUPUNKT Автомобильная аудиосистема Стерео Аудио Схема подключения автомагнитолы Схема подключения проводов разъема esquema de conexiones stecker konektor Connecteur cable shema автомобильная стереосистема жгут проводов распиновка контактов динамика разъемы питание как установить .. BLAUPUNKT Схема подключения автомобильной магнитолы. ЮЖНАЯ ЭЛЕКТРОНИКА Автомобильные аудиосистемы - покупайте в Интернете автомобильные стереосистемы, автомобильные динамики, сабвуферы, усилители, DVD-ресиверы, головные устройства и аксессуары Pioneer по лучшим ценам на Amazon.in Эта страница последний раз была отредактирована 7 декабря 2020 в 18:20. ... Pioneer - AVH-211EX Is ... 6,2-дюймовая автомобильная стереосистема с сенсорным экраном 2 Din, автомобильный DVD-плеер с Bluetooth FM-радиоприемником, поддержка камеры заднего вида, с камерой 4LED.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din FIAT Car Radio Stereo Audio Схема проводки Разъем автомагнитолы Схема установки проводов esquema de conexiones Stecker konektor Connecteur кабель shema автомобильный стерео жгут проводов разъемы для подключения динамиков питание как установить. Автомобильный стерео жгут провод разъем для подключения динамиков питание, как установить Он подал заявление о банкротстве в конце 2015 г., ликвидационная процедура завершилась в начале 2016 г.Pioneer AVH-W4500NEX - наша лучшая автомобильная стереосистема на базе Android… Бесплатная доставка для многих товаров! Страница Обновлено 7 марта 2020 г. (3/7/2020), Ремонт спидометра и комбинации приборов. ™ Просто введите информацию о вашем автомобиле ниже, и Pioneer FitGuide покажет вам список автомобильной аудиотехники, которая должна соответствовать вашему конкретному автомобилю. 6 отзывов. Выбирайте по функциям, таким как поддержка Bluetooth, сенсорный экран, эквалайзер и т. Д., Чтобы найти именно то, что вам нужно. Размер сабвуфера делает его одним из лучших по звучанию и удобным для пользователя сабвуферам.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Davon profitierst du immer dann, wenn du mit PayPal, Kreditkarte oder Lastschrift zahlst. Стереосистема Pioneer DEH-6100BS немного увлекательнее иметь с ней 10-уровневую регулировку яркости и двухзонную настройку цвета, поддерживающую до 210000 цветов. НАЖМИТЕ Автомобильные стереодинамики и ресиверы Blaupunkt. свою оригинальную автомобильную стереосистему вместо ее замены. Приемник с сенсорным экраном AM / FM Blaupunkt 6.8 In-Dash поддерживает Bluetooth, Android Auto, Apple Carplay и Siri, чтобы вы всегда были на связи со всеми вашими устройствами в дороге.Две 120-ваттные 3-полосные колонки Pioneer TS-6944 (в собственных классных черных матовых коробках) Последний раз их устанавливали в машине примерно 15 лет назад. ... но вы пропустили Blaupunkt, который, вероятно, является одним из лучших брендов на рынке. Мультимедийный DVD-ресивер Pioneer AVH-120BT с 6,2-дюймовым сенсорным дисплеем WVGA и встроенным Bluetooth © для громкой связи и воспроизведения звука Совместимость со смартфоном Android, входом USB и Aux, входом для резервной камеры и 2 предварительными выходами RCA Bienvenue sur la Chaîne YouTube de Boursorama! Этот автомобиль Dual AM / FM автомобильный стерео / потоковая передача музыки; Воспроизведение MP3 - идеальное дополнение к автомобилю, в котором отсутствует Bluetooth.Распиновка 2 din магнитолы китай: Как самому по схеме подключить китайскую магнитолу 2 din Найдите здесь Pioneer Car Audio System, дилеров Pioneer Car Stereo, розничных продавцов, магазинов и дистрибьюторов. Узнайте основные отличия и узнайте, кто из них лучше! Pioneer FitGuide. Не совсем Alpine или Blaupunkt, но тоже неплохо. Более того, мы не просто поставляем автомобильные стереосистемы - мы также можем установить их для вас. Вопросов это дешевле, и это экологически чистая вещь! Как и телефоны Android, автомобильная стереосистема Android стала очень популярной. Alles onder én dak en uit voorraad leverbaar.Ссылки на ремонт автомобильной аудиосистемы SEI отремонтирует автомобильные аудиосистемы и стереосистемы большинства марок, даже антикварные радиоприемники для классических автомобилей и маслкаров, а также реставрации, включая Cadillac Cue, 1970 г. Окружающая среда в Autobacs довольно шумная, поэтому сложно определить, какой набор дает более мясистый звук. На главную / Классические автомобильные стереосистемы / Классические автомобильные стереосистемы Blaupunkt. Двумя наиболее популярными способами использования телефона в автомобиле являются Apple CarPlay и Android Auto. Сделайте предложение - винтажная стереосистема Blaupunkt, CD-плеер BPV 660 AM / FM в Dash от 911 Porsche.Стереооборудование довольно гладкое, а все элементы управления забавны, хотя и не обязательно логичны. Vollen Schutz genießt du außerdem bei allen Artikeln mit eBay-Garantie und Zahlungsabwicklung über eBay. Le portail boursorama.com compte plus de 30 миллионов mensuelles et plus de 290 миллионов страниц vues par mois, en moyenne. Десять причин, почему вам стоит подумать о ремонте КЛЮЧЕВЫЕ часто задаваемые вопросы: формы возврата, карты, гарантия и многое другое: бесплатный заказ и линия помощи 1-800-446-2880. Основные часто задаваемые вопросы: формы возврата, карта, гарантия и т. Д.Автомобильные стереосистемы с одним DIN и двойным DIN. Автомобильные аудиосистемы Pioneer In-Dash. 99 $ 59.99 $ 59.99 Allgemeine Geschäftsbedingungen für Käufer. Мы принимаем платежи напрямую через MasterCard, ЗАМЕНЯТЬ? Во-первых, я не аудиоголик, точнее, я пурист - до тех пор, пока HU может воспроизводить CD / Radio / BT Stream, поскольку источник предназначен для воспроизведения, меня это более чем устраивает. RVA, Шестерни одометра В настоящее время бренд находится под управлением GIP Development SARL из… 66,00 $ + 13,95 $ за доставку. 24 на страницу; 48 на страницу; 96 на страницу; Bremen SQR 46 DAB BT ЧАСЫ: с 8:00 до 17:30, в будние дни (804) 423-1100 ДЕСЯТЬ ПРИЧИН, почему для ремонта стоит выбрать ЮЖНУЮ ЭЛЕКТРОНИКУ.BLAUPUNKT СТЕРЕОРЕЙВЕР MP3 И FM С BLUETOOTH. США, тел .: 1-804-423-1100 ФОРМА РЕМОНТА АУДИОКОМПОНЕНТОВ АВТОМОБИЛЯ (pdf) Пожалуйста, приложите заполненную форму в коробке перед отправкой ремонта. 2. Что подходит вашей поездке? От Blaupunkt до Becker Jaguar, Porsche, Ferrari, BMW, Volkswagen. Blaupunkt в автомобильном радиоприемнике - Обновите установленную на заводе автомобильную стереосистему до совершенно нового автомобильного радиоприемника Blaupunkt, оснащенного всеми новейшими функциями и технологиями, такими как вход AUX, USB, подключение iPod и вызовы в режиме громкой связи через Bluetooth.Посмотрите наш ассортимент фантастических автомобилей Blaupunkt… Мы исправим это правильно или бесплатно! ™ Электронная почта: [электронная почта защищена] ЗВОНИТЕ по бесплатному телефону 1-800-446-2880 Первое важное решение, которое вы должны принять при покупке автомобильной стереосистемы, - хотите ли вы ее с ЖК-экраном или предпочитаете олдскульную простоту простого проигрывателя компакт-дисков. Правильно для всей электроники. 4-канальный усилитель мощности Blaupunkt (модель BPA-415-A) 3. Автомобильный стереоресивер Pioneer In-Dash Single-DIN. Wer sich ab dem 1.ЗАЯВЛЕНИЕ О КОНФИДЕНЦИАЛЬНОСТИ Для начала мы не будем продавать ваш адрес электронной почты. Основным устройством является автомобильная стереосистема RCN-210 производства DELPHI в Китае. Стандартная автомобильная стереосистема Цвета проводов Самый простой способ подключить автомобильную стереосистему - это посмотреть на схемы подключения автомобильной стереосистемы для конкретного автомобиля и головного устройства, но на самом деле можно выполнить работу без каких-либо этикеток, адаптеров или диаграммы. Автомобильные стереосистемы, совместимые с Apple CarPlay или Android Auto. Пожалуйста, напишите по адресу: Двойной DIN также записывается как 2 DIN и двойной DIN.ЗДЕСЬ, мы исправим это правильно или бесплатно! ™ info)) был немецким производителем автомобильного аудиооборудования и с 1933 по 1 марта 2009 года принадлежал Robert Bosch GmbH, а затем был продан немецкой компании Aurelius AG.

Зеркало, смотрящее в темноте, Некрологи Worcester Evening News, Прошивка кастомная Rax35, Какой фасадный дом подходит для моего имени, F0 E5 Код ошибки, Формула сульфита железа III, Рецепт яичного белка и курицы, Наташа Далал Возраст 2020, Пенни Аркадный кубок, Изобретение часов да Винчи,


Запись звука со смартфона

Вроде смартфоны на все что угодно.Но делают ли они эффективные диктофоны? Это зависит от того, что вы ищете (слушаете) и какой у вас телефон. Ниже я описываю способы записи на вашем смартфоне с примерами продуктов, которые могут помочь. Большая часть этого обсуждения касается телефонов Android и iPhone; таблетки на другой день.

Есть 4 основных способа использования телефона в качестве диктофона:

  1. Встроенный микрофон (ы).
  2. Использование микрофона, подключенного к порту для гарнитуры.
  3. Использование микрофона, подключенного к порту зарядки.
  4. Через Bluetooth.

Если вы хотите использовать свой телефон в качестве диктофона, для записи личных заметок, встреч или импровизированных звуков вокруг вас, то все, что вам нужно, - это приложение для записи. Я настоятельно рекомендую приобрести стороннее приложение, так как приложения, которые поставляются с телефоном, довольно просты. Важные вещи, которые следует искать в приложении, - это возможность: 1) регулировать уровни усиления; 2) изменить частоту дискретизации; 3) отображать уровни записи на экране, чтобы вы могли вносить любые необходимые корректировки; и, возможно, не так важно, 4) сохраните файлы в нескольких форматах (по крайней мере.wav и .mp3). Также очень удобна возможность отправить запись по электронной почте или сохранить ее в облачном хранилище, например Dropbox. Некоторые из наиболее рекомендуемых приложений для Android включают Easy Voice Recorder Pro , RecForge Pro , Hi-Q mp3 Voice Recorder, Smart Voice Recorder, и Voice Pro. Для iOS, Audio Memos, Recorder Plus и Quick Record кажутся хорошими приложениями.

Микрофоны на разных моделях телефонов сильно различаются.В более новых телефонах есть два или три микрофона, но они немного отличаются по способностям записи звука. Особенно проблематичным кажется запись громких звуков, например концертов, хотя даже эти возможности улучшаются.

Большинство современных iPhone и смартфонов оснащены портом TRRS для наушников. Если на вашем разъеме для наушников есть 3 линии (4 кольца), это TRRS, что означает, что он может действовать как микрофон, а также как наушники. Прежде чем пытаться подключить внешний микрофон через порт для гарнитуры, убедитесь, что это порт TRRS.

Обратите внимание на 3 (белые) линии на штекере наушников от моего Samsung Galaxy S3 по сравнению с 2 (черными) линиями на штекере для петличного микрофона. Цвет не имеет значения, а количество строк - нет.

Из-за различий в разъемах вы не можете подключить какой-либо старый микрофон со штекером 3,5 мм и ожидать, что он будет работать. К счастью, несколько производителей разработали микрофоны, которые подключаются прямо к разъему для наушников.

Однако есть и различия в разъемах TRRS, в расположении заземления и микрофонных соединений:

Различия в проводке между разъемами OMTP (Sony, более ранняя версия Android) и CTIA (Apple, более новая версия Android).CTIA также называют AJH. Обратите внимание, что имеется только один микрофонный вход, поэтому все входы будут монофоническими. Справа и слева относятся к выходу на наушники.

Это различие - то, о чем вам нужно знать и убедиться, что любой микрофон, гарнитура или адаптер совместим с вашим телефоном. К сожалению, снаружи невозможно определить, какой разъем подходит для вашего устройства. Однако версия CTIA (Apple) становится нормой, поэтому Apple-совместимые устройства теперь работают на многих последних телефонах Android.Обязательно проверьте описания, чтобы убедиться, что ваше устройство совместимо. Дополнительную информацию о подключении различных вилок см. Здесь.

Я не использовал ни один из них, но я ожидал, что они будут значительно лучше, чем встроенный микрофон в телефоне. Возможно, вам стоит просмотреть мою страницу «Выбор микрофонов», если вы не знаете разницы между лава и дробовиком. Смотрите видео о том, как iRig Mic Cast работает на Android и iPhone, в разделе «Сравнение записи на смартфон со специальным рекордером».

Если у вас уже есть микрофон с разъемом 3,5 мм или микрофон XLR (с подключенным питанием - телефон не может обеспечивать фантомное питание 48 В), вы можете купить адаптер, который позволяет подключить его к порту TRRS. Убедитесь, что адаптер совместим с вашим телефоном. Мой Samsung Galaxy S3 теперь использует стандарт Apple, поэтому мне нужны адаптеры, совместимые с iPhone.

Обратите внимание, что это работает не на всех устройствах и микрофонах, очевидно, есть некоторые различия в уровнях импеданса микрофонов, с которыми телефоны не могут справиться.[ПРИМЕЧАНИЕ GEEK: на разъемы TRRS обычно подается напряжение 1,5–2,5 В с сопротивлением 1,0–1,6 кОм, которое зависит от модели телефона и производителя.] Некоторые адаптеры предназначены для микрофонов с батареями, а другие - для микрофонов без батареек. Электропроводка Apple лишь немного отличается от другой проводки CTIA (AJH). Некоторые из этих разъемов также позволяют одновременный мониторинг, если вы подключите наушники-вкладыши или наушники к другому разъему. Это очень помогает убедиться, что вы записываете то, что хотите, в противном случае вам нужно наблюдать за отображениями визуального ввода (если они есть в вашем приложении) или ждать воспроизведения звуков.Даже если вы приобретете подходящий адаптер, микрофон может с ним работать некорректно. KV Connection имеет широкий спектр разъемов, которые, по-видимому, учитывают различные импедансы; внимательно прочтите описания. Мой совет: если вы хотите использовать микрофон через порт для наушников, приобретите микрофон, предназначенный для этого использования.

Вам также понадобится приложение, которое позволит вам выбрать внешний микрофон. Для iOS попробуйте iRig Recorder, Recorder Plus, Rode Rec и Audio Tool .Для Android попробуйте RecForge Pro , Tape Machine , Field Recorder, Smart Voice Recorder, или Audio Evolution Mobile . Это не все бесплатные приложения, но рецензенты говорят, что платные версии того стоят. Appcrawlr составил хороший список приложений для Android, которые работают с внешними микрофонами, в том числе несколько, которые позволяют записывать видео с помощью внешнего микрофона. Новое приложение под названием Bat Detector позволяет вводить данные через порт TRRS, USB (см. Ниже), а также через внутренние микрофоны и отображает красивую спектрограмму записываемых звуков.Если вам нравится «видеть» то, что вы записываете, проверьте это.

Недавно я протестировал несколько разных микрофонов на Samsung Galaxy S3 и iPhone 5 и сравнил результаты со специальным рекордером. Я описываю результаты здесь (стоит прочитать, если вы собираетесь добавить микрофон через порт TRRS). Кроме того, один из моих читателей также протестировал несколько различных устройств Android с использованием микрофона и микшера в порту TRRS и разместил здесь видео на YouTube.

Обратите внимание, что мощность этих микрофонов довольно низкая, поэтому они, вероятно, не способны записывать тихие или далекие звуки без добавления большого количества микрофонного шума.Порт TRRS позволяет использовать только один микрофонный вход, поэтому сигнал будет монофоническим независимо от типа используемого микрофона. Некоторые приложения разделяют сигнал на два монофонических сигнала, но это не будет истинным стерео. Невозможно получить стерео вход через порт TRRS. Некоторые компании (например, Saramonic) продают причудливо выглядящие установки с двумя микрофонами, которые должны быть стерео, но в разъеме только один вход, так что это все еще моно сигнал. Кажется, что они неплохо работают в офисе и студии, но, вероятно, не подходят для записи природы.Предусилитель, такой как Tascam iX2, может помочь, но он предназначен только для микрофонов XLR. Я хотел бы услышать о любом опыте использования смартфонов с внешними микрофонами.

Запись через порты зарядки

Между Apple и Android существуют фундаментальные различия в том, как они обрабатывают запись через порты зарядки. В основном iOS включает поддержку звука; Android этого не делает. Google предоставил поддержку аудио производителям устройств, в результате чего возникла путаница в отношении совместимости устройств.Обсуждение сложностей см. По ссылке

Внешний микрофон, подключенный к порту micro-USB для Android

Некоторые смартфоны, в том числе мой Samsung Galaxy S3, поставляются с USB-хостом, что означает, что порт mini-USB (порт зарядки) может передавать питание. Чтобы проверить, есть ли у вашего телефона USB-хост, введите в Google «USB-хост» и марку и модель вашего телефона, или проверьте GSMArena, введите марку и модель вашего телефона и проверьте в разделе «Связь». Если у него есть USB-хост, он будет там указан (на самом деле будет указан «USB-хост», а не только «Micro USB»).Вы также можете выполнить поиск «USB-хост», и он отобразит список текущих телефонов с возможностью USB-хостинга. В магазине воспроизведения также есть несколько приложений, которые могут проверить, есть ли у вашего телефона USB-хост (найдите USB OTG). Если у вашего телефона есть USB-хост, вы можете использовать адаптер USB OTG для подключения USB-микрофона (у вас должен быть правильный адаптер). Опять же, это низкое энергопотребление, но оно вполне подходит для записи подкастов или наложения повествования для видео.

Ниже приведены несколько примеров хорошо работающих USB-микрофонов:

Также можно подключить аудиоинтерфейс USB, что значительно увеличивает возможности добавления нескольких микрофонов, инструментов и MIDI-устройств.Однако не все устройства поддерживают аудио через USB. По заявлению разработчиков Audio Evolution:

«Некоторые устройства Android имеют USB-хост, но не имеют определенных функций ядра, необходимых для USB-аудио. Обычно это дешевые «китайские» планшеты, но их нет и в Samsung Note 1, и в Galaxy S2. Когда внутри вашего устройства находится процессор Rockchip, очень высоки шансы, что оно не сработает ».

Кроме того, некоторым USB-микрофонам и аудиоинтерфейсам требуется больше энергии, чем может обеспечить телефон, поэтому для правильной работы может потребоваться USB-концентратор с питанием.

Ultramic - это ультразвуковой USB-микрофон полного спектра, который записывает от 0 до 200 кГц или 250 кГц в зависимости от модели. Он хорошо работает с телефонами Android с возможностями USB-хоста, но слишком шумный для обычной записи. Дополнительные сведения об использовании Ultramic для записи ультразвука см. В разделе «Параметры записи ультразвука».

Можно подключить микрофон с разъемом 3,5 мм к порту USB, используя что-то вроде адаптера iMic 3.5 на USB или USB-микшера с микрофонными входами 3,5 мм.Я пробовал это с парой разных петель, один с питанием, другой без (микрофон для iMic, USB-OTG для телефона). Сигнал был немного более шумным, чем у моего диктофона, но сравним с TRRS-портом iPhone и намного лучше, чем TRRS-порт Samsung.

Также можно подключить профессиональный микрофон к смартфону, используя что-то вроде iRig Pro или Blue Icicle (они преобразуют XLR в USB и обеспечивают фантомное питание). Некоторые также включают регуляторы усиления, чтобы вы могли контролировать уровень записи.Я не пробовал эти настройки, но в сети есть информация о них. В основном они используются для подкастов и студийной работы.

Обратите внимание, что для обоих адаптеров, показанных выше, вы переходите с микрофона на USB-адаптер на USB-OTG на телефон. Это создает несколько потенциально слабых звеньев в цепочке и больше мест для проблем.

Примечание: Вы не можете использовать USB-микрофон с видеомагнитофоном на телефоне - по умолчанию используются встроенные микрофоны.

Проблемы с программным обеспечением для записи через USB на Android

USB-хост является цифровым входом и, следовательно, имеет больший потенциал для качественного ввода (включая стерео), чем разъем TRRS.Тем не менее, единственные приложения для Android, которые мне удалось найти, которые будут записывать через USB-порт, - это USB Audio Recorder (бесплатно), AudioFi (5,99 долларов США; доступна демонстрация) и USB Audio Recorder Pro (8,49 долларов США; демонстрация). доступная версия). Несмотря на схожие названия, это разные продукты от разных компаний. Это очень простые записывающие устройства. USB Audio Recorder и AudioFi просто записывают и сохраняют файл с именем файла времени / даты. USB Audio Recorder Pro также имеет измеритель уровня и позволяет вам устанавливать частоту дискретизации и уровни усиления для некоторых микрофонов.Он не предоставляет общий доступ к файлам напрямую, но ими можно поделиться (то есть отправить в Dropbox), войдя в папки прямо на телефоне. Audio Evolution Mobile - это полнофункциональное приложение для записи, которое будет использовать USB Audio Recorder Pro для приема USB-микрофонов. Но обратите внимание на приведенные выше предостережения о проблемах совместимости с различными устройствами Android.

Использование порта зарядки iPhone

Несколько производителей разработали микрофоны, которые подключаются к разъему питания iPhone и iPad.Если вы хотите записывать в стерео, это, кажется, ваш лучший вариант. Эти микрофоны помогли превратить iPad в миниатюрные звуковые студии. Поскольку разные устройства Apple имеют разные конфигурации портов для зарядки, убедитесь, что микрофоны совместимы с вашим устройством, хотя адаптеры могут быть доступны.

Существуют также преобразователи, позволяющие использовать 30-контактные порты и порты Lightning для подключения USB-устройств, включая микрофоны, миксы, предусилители, MIDI-устройства и т. Д.Для записи через порты питания доступны различные приложения, в том числе GarageBand, устройство записи iPhone для ПК, StudioMini, Rode Rec и другие.

Поскольку большинство iPhone и устройств Android оснащены Bluetooth, который обеспечивает беспроводное соединение между устройствами, они могут принимать сигналы от микрофонов Bluetooth. Для этого вам понадобится микрофон, способный передавать сигнал Bluetooth, и приложение, способное принимать сигнал. Большинство применений этой технологии сосредоточено в видеоиндустрии, при этом большинство микрофонов Bluetooth представляют собой петлицы, позволяющие передавать диалоги по беспроводной сети.

Примеры микрофонов Bluetooth, совместимых с iPhone и устройствами Android:

Приложения, которые могут принимать сигналы Bluetooth, включают Easy Voice Recorder для Android и Recorder Plus HD для iPad.

Кажется, существует много проблем с подключением микрофонов Bluetooth к смартфонам с точки зрения микрофона и качества сигнала. Возможно, для этой технологии еще рано.

Я не знаю никого с телефоном на Windows, поэтому мне не удалось провести тестирование.Изучив спецификации некоторых популярных телефонов HTC, Nokia и Huawei, похоже, что они используют стандарт CTIA для порта TRRS, но у Nokias есть некоторые конфликты с гарнитурами iPhone, что может означать, что микрофоны TRRS могут не работать. Ни один из проверенных мной телефонов не имел возможности USB-хоста, а это значит, что функция записи через USB не работает. Но все телефоны имели возможность Bluetooth. Итак, к сожалению, похоже, что если у вас есть телефон с Windows, вы ограничены записью с помощью встроенных микрофонов или через Bluetooth.На этом сайте обсуждаются приложения для записи на телефонах Windows.

ОБНОВЛЕНИЕ

(21 июля 2014 г.): по словам читателя Мэтта (см. Комментарии ниже), несколько моделей телефонов Windows имеют порты TRRS, совместимые с микрофонами типа iPhone. Он рекомендует Rode Smart Lav.

  1. Запись через USB - лучший вариант, чем TRRS, если ваш телефон поддерживает ее.
  2. Если вы подключаете внешний микрофон, убедитесь, что разъемы совместимы с вашим телефоном.
  3. Следите за уровнем звука, чтобы убедиться, что вы улавливаете достаточно звука, но не перегружаете микрофоны.
  4. Одновременный мониторинг записи помогает получить уровни записи в пределах допустимого диапазона.
  5. При приближении к объекту улавливается нужный звук и снижается фоновый шум.
  6. Избегайте ветреной погоды и / или защищайте микрофоны.
  7. Звуковые файлы могут быть большими, в зависимости от частоты дискретизации, поэтому убедитесь, что у вас достаточно места для хранения.
  8. Если звукозапись будет важным видом использования вашего телефона, рассмотрите вариант использования iPhone вместо телефона Android или Windows.

Несмотря на то, что смартфоны очень удобны для полевых рекордеров, они не заменяют собой специализированный диктофон. Специальные записывающие устройства позволяют регулировать усиление и применять фильтры, а также имеют более мощные предусилители. У них есть больше настроек для записи, включая настройку дискретизации и битрейта. А для записи природы, где вы можете настроить свой диктофон и оставить запись на некоторое время - кто захочет сделать это со своим телефоном?

Но если вы используете свой телефон для съемки видео или для записи разговоров, внешний микрофон будет большим улучшением по сравнению с встроенными микрофонами.Для подкастинга или записи быстрых разговоров небольшой микрофон, добавленный к смартфону, будет удобен и адекватен. Некоторые микрофоны, предназначенные для использования с iPhone и через USB-хост, могут записывать в стерео; В целом, когда дело доходит до записи звука, iOS кажется намного опережает Android.

Благодаря быстрому развитию технологий в смартфонах они могут обогнать запись так же, как они обогнали фотографию. Если бы они могли просто улучшить качество звука во время телефонного разговора…

Последнее изменение 10 ноября 2017 г.

Сообщение может содержать партнерские ссылки. Если вы покупаете продукт по партнерской ссылке, ваша стоимость будет такой же, но Wild Mountain Echoes автоматически получит небольшую комиссию. Ваша поддержка очень ценится!

Вот так:

Нравится Загрузка ...

P9640B - Planet Audio

Установлен в 2006 F150.

Очень хороший ресивер примерно за 100 долларов. Он имеет множество функций, но ему не хватает некоторых стандартных функций.Качество звука почти такое же, как и в стереосистеме, которую я заменил, но этот позволяет увеличить громкость.

Подключение по Bluetooth осуществляется легко и быстро. Функции громкой связи для потоковой передачи музыки и приема звонков очень отзывчивы. Звонки четкие и ясные ... плюс люди на другой линии без проблем меня слышат. Я разместил микрофон рядом с приемником, чтобы было слышно пассажира и водителя.

За функцией DVD довольно легко следить.Однако яркость, даже когда она полностью повернута вверх, все еще довольно тусклая, даже если не находится под прямыми солнечными лучами. Желаю, чтобы при дневном просмотре было ярче. Я настроил свой так, чтобы его можно было просматривать во время вождения (чтобы мой сын мог смотреть, пока я вожу).

Вход камеры заднего вида не работает на моем устройстве. Я использую его в основном для подключения к прицепу для лодки. Мне удалось подключить вход резервной камеры к видеовходу на задней панели приемника, поэтому мне просто нужно переключить источник на видео 1, и я могу видеть камеру.Боль в заднице, но это ресивер низкого ценового диапазона.

Эквалайзер показывает низкие и высокие частоты, но не позволяет их регулировать. Он позволяет использовать только 4 предустановленных настройки эквалайзера.

Есть 4 различных настройки обоев, что очень удобно. Просто выберите свой любимый!

Часы на моем устройстве не показывают время, которое я установил. Каждый раз, когда я запускаю свой грузовик, часы отстают примерно на 20-40 минут от того места, где я их установил. Это чертовски раздражает.

У меня нет проблем с медленным откликом сенсорного экрана.Он очень быстрый и отзывчивый.

Установка проста. У меня минимальный опыт подключения приемников, поэтому простоту установки здесь сложно переоценить. Я настоятельно рекомендую купить установочный комплект Metra для вашего конкретного автомобиля, так как это придаст ему "заводской" вид установки, чистый и гладкий.

Функция AM / FM отлично работает с отличным приемом, я не уверен, почему плохие отзывы об этой части приемника. Это устройство имеет RDS, что означает, что если радиостанция, которую вы слушаете, отправляет цифровую информацию о названии песни и исполнителе, эта стереосистема будет отображать эту информацию.Он показывает только около 9 символов за раз, но выполняет свою работу.

Забавно, но в ресивере есть встроенный калькулятор.

Я бы дал ему более высокую оценку, если бы вход резервной камеры работал и если бы яркость была достаточной для дневного просмотра DVD. В целом аппарат неплохой, особенно по цене. Я бы порекомендовал его для заводской замены или для первой установки аудио / видео.

Да, кстати, в комплекте есть стилус для работы с сенсорным экраном.Проблема только в том, что его негде хранить! Все еще изящный перк, которого я не ожидал.

******** ОБНОВЛЕНИЕ 12-18-2015 *******
Я связался с Amazon, и они отправили мне замену. Я обновлю, как только установлю новый. Кстати, я купил один у Amazon, а другой у местного продавца. Я хотел, чтобы в обеих моих машинах был один и тот же приемник. Надеюсь, новый от Amazon будет работать нормально.

***** Обновление 2-2-2016 *****
Проблема с часами решена с новым устройством...слава Богу! Что касается яркости и бликов, то это проблема только водителя и пассажира. Мой сын сидит на среднем сиденье в задней части моего пикапа и говорит, что он всегда прекрасно видит это (кроме особенно темных сцен).

Я использую SD-карту со всей моей музыкой. У меня он разделен по папкам по жанрам. Wine вы выбираете в случайном порядке, оно перетасовывает все песни и все папки; это довольно раздражает.

Мне еще предстоит заставить работать резервную камеру.Я почти уверен, что проблема в том, что мой шнур RCA получает помехи на пути от камеры к приемнику. Я просто не нашел времени, чтобы понять это. Перед тем, как протянуть шнур RCA вдоль моей рамы, изображение выглядит именно так, как должно ... но как только я провожу шнур в его постоянном положении, он не работает. На самом деле нет большой потери. Я подхожу к этому.

Я действительно понял, как настроить низкие и высокие частоты вручную. Эквалайзер должен быть выключен, после чего каждый можно настроить вручную.

Рейтинг повышен с 3 до 4 звезд.

Разъем

DIN - все, что вам нужно знать

Глава 1 Что такое разъем DIN?

Разъемы DIN были введены в производство в 1970-х годах. Это электрический разъем, и в его архитектуре есть несколько контактов, которые находятся под защитной круглой оболочкой. Обычно полноразмерный разъем DIN содержит от трех до 14 контактов диаметром 13,2 миллиметра.

Термин "разъем Din" не относится к конкретному кабелю.Вместо этого требуются все разъемы, соответствующие стандарту Din.

Круглый разъем - это еще одно название разъема Din в компьютерной электронике. Он также используется для цифрового интерфейса, такого как цифровые интерфейсы MIDI для музыкальных инструментов.

Глава 2 Применение разъемов DIN

Существует два применения разъемов DIN.

1. Аналоговое аудио

2. Другие пользователи

I.

Аналоговое аудио

АУДИО РАЗЪЕМЫ включают в себя большое количество интерфейсов, включая цифровые и аналоговые.Их приложения включают домашний кинотеатр и портативное использование профессиональных аудио микшерных пультов, которые используют ди-джеи и профессионалы. Сходство между большинством аудиоразъемов заключается в том, что они легко подключаются.

Соединители 3/180 ″ и 5/180 ″ изначально были систематизированы. Европейские страны широко использовали их для подключения различного аудиооборудования.

Мы можем взять в качестве примера стереомагнитофон, для соединения стереомагнитофона со стереоусилителем мы используем пятиконтактный разъем DIN.Разъемы din различаются на два разъема: вилка и розетка.

Штыревой соединитель

Номера контактов на штыревом соединителе справа налево. Мы видим их снаружи разъема пятью контактами вверх и обращенными к ним: (1-4-2-5-3).

F Соединительный элемент типа "мама"

Номера на разъемах "мама" расположены слева направо, напротив отверстий: (1-4-2-5-3). Таким образом, четырехжильный шнур иногда называют DIN-кабелем, DIN-кабелем или DIN-шнуром.

Для моно-соединений достаточно штекеров 3/180 ”.

II. Другие пользователи

Другие используют 5/180 ”, в том числе:

i. SYNC или MIDI интерфейс для электронных музыкальных инструментов.

ii. Периферийные устройства или разъемы питания для персональных компьютеров.

iii. Если вы хотите подключиться к контроллерам радиоуправляемых моделей самолетов вместе в учебных целях.

iv. Управление наклоном антенн UT MS (группа стандартов антенного интерфейса)

Разъем DIN имеет несколько других применений, кроме аудио.Он особенно известен как соединитель для различных домашних компьютеров и видеоигр.

Глава 3 Какие типы разъемов DIN?

Существует два типа разъемов DIN. Мы кратко обсудим их по очереди.

• Круглый разъем

• Разъем громкоговорителя

ЦИРКУЛЯРНЫЙ РАЗЪЕМ

Круглые разъемы состоят из семейства вилок. Они имеют ту же особенность, что и металлический экран диаметром 13,2 с выемкой, которая ограничивает ориентацию, в которой могут подключаться вилка и розетка.

Рабочий

Есть семь общих шаблонов, которые могут быть любым числом от трех до восьми контактов. Когда в некотором оборудовании высокого диапазона используются семиконтактные разъемы, то два внешних разъема передают данные цифровой системы. Если оборудование несовместимо, то следует открутить два внешних штифта вилки. Поэтому мы поместили их в стандартные пятиконтактные 180-дюймовые розетки без подключения для передачи данных.

РАЗЪЕМ ГРОМКОГО ДИНАМИКА

Разъемы громкоговорителей - это тип электрического разъема.Они соединяют громкоговорители и усилители мощности звука.

Рабочий

Клеммы разъема динамика расположены попарно, поэтому два провода кабеля динамика подключаются к одной клемме попарно. Поскольку акустические кабели полярны, они часто имеют цветовую маркировку. Таким образом, круглый штифт соединяется с положительной (красной) и отрицательной (черной) линией.

Многие ранние кассетные магнитофоны для обуви использовали разъемы для динамиков DIN 41529. Он существует как в версии для панельного монтажа с внутренней резьбой, так и в версии для монтажа в линию с наружной и внутренней резьбой.У мужской версии есть центральный плоский штифт и круглый штифт, установленный в центре
. Версия с внутренней резьбой доступна со вспомогательным контактом или без него. Он отключает внутренний динамик всякий раз, когда к нему подключается внешний динамик.

Гнездовой соединитель с тремя отверстиями является наиболее распространенным и имеет по одному круглому отверстию с каждой стороны от отверстия под лопатку. Один имеет вспомогательный контакт. У одного нет. Это дает возможность оставить внутренний динамик подключенным, вставив штекер, повернув его на 180 дюймов.

Обычно он используется в старых устройствах, например, в 16-миллиметровых пленочных проекторах. Магнитола Becker в Mercedes Benz, светодиодные лампы и галогенные лампы для подключения лампочек к источнику питания также имеют это. Существуют также трех- и четырехконтактные версии этого разъема для громкоговорителей, которые используются, например, Bang and Olsen.

РАЗЪЕМ DIN VS MINI DIN

Что такое разъем Mini DIN

Разъемы Mini-DIN меньше по размеру, но они похожи на большие и старые разъемы DIN.Он принадлежит к семейству многополюсных электрических соединителей, которые используются во многих приложениях. DIN и multi DIN являются стандартами Deutsche Institut fur Normung, немецкой организации по стандартизации.

Mini Din выпускается в семи вариантах исполнения и имеет несколько выводов, от трех до девяти. У них 9,5 миллиметров и 3/8 дюйма в диаметре. В каждом шаблоне есть ключ, так что вилка с одним шаблоном не может соединяться с любым гнездом другого шаблона.

Каждый штифт имеет разное расположение штифтов, размер и положение квадратного ключа.Каждый штифт также имеет круглые металлические выемки на защитной юбке и металлические вставки. Это причина того, что все семь Dins являются официальными стандартами, потому что каждая булавка кардинально отличается друг от друга.

Глава 4 Применение разъемов Mini-DIN

Нестандартные разъемы Mini DIN

Нестандартные разъемы mini-DIN могут иметь прямое перекрытие друг с другом. В то время как стандартный mini Din не имеет одновременного и прямого перекрытия сходства.

Многие нестандартные разъемы mini Din имеют конструкцию, совместимую со стандартными разъемами mini Din. Преимущество нестандартных разъемов Din в том, что они имеют дополнительные проводники. Они использовали для экономии места, объединив функции в одном разъеме, который в противном случае использовал бы два стандартных разъема.

Другие нестандартные разъемы сопрягаются только с соответствующими разъемами. Разъем mini Din делает их то, что они имеют корпус диаметром 9,5 мм.

Эти мини-столовые не утверждены Deutsche Institut fur Normung, это немецкий орган по стандартизации.Эти мини-обеды являются собственностью нескольких приложений.

Глава 5 Преимущества покупки разъемов DIN

Ну, разъемы DIN имеют много преимуществ, которые очевидны при использовании кабелей типа DIN для мобильной техники. Разъемы DIN особенно подходят для реле давления, электромагнитных клапанов и других устройств. Мы можем заказать их из различных источников в виде предварительно отформованных и испытанных проволок.

Конструкция с предварительной разводкой позволяет использовать технологию Deutsche в приложениях, в которых уже используется стиль DIN.Или там, где нет возможности поменять продукт на коннекторы Deutsche непосредственно у источника. Подключите адаптер, и теперь вы изменили стиль разъема на Deutsche.

Глава 6 Как сделать индивидуальный разъем DIN шаг за шагом?

Шаг 1. Поиск профессионального производителя

Первый шаг очень важен. Качество продукта зависит от производителя. Если вы хотите иметь продукт хорошего качества и долгий срок службы, то очень важно найти профессионального производителя.

Производственные организации, как авиалинии, привлекают внимание широкой публики. Их замечают только тогда, когда они опаздывают, когда цены на билеты растут или когда случается сбой.

Выключатели, вилки, соединители необходимы в нашей повседневной жизни. Каждый день нам нужно подключаться к нескольким вещам. Материал этих вещей имеет большое значение, так как может разрушить все, что с ними связано.

Лучше, если кто-то обратится к известному или проверенному производителю, который может сделать продукт хорошего качества.

Шаг 2: Подтверждение чертежа

Подтверждение очень важно, поскольку существует множество производителей-паразитов.

Перед покупкой разъема din нужно все подтвердить и перепроверить, в случае каких-либо недоразумений.

Шаг 3: Подпишите контракт

Иногда рукопожатия недостаточно, письменные документы важны, особенно когда вы имеете дело с покупкой или продажей чего-либо.

В деловых сделках принято подписывать договор перед началом сотрудничества. В случае любого крупного заказа подписание контракта - это то же самое, что дать обещание, которое нельзя нарушать, не означает, что вы не подписываете во время небольших заказов. Каждый должен подписать контракт, прежде чем платить деньги.

Шаг 4: Подтверждение образца

Чтобы получить правильный заказ, вам нужно сначала запросить образец. Не бойтесь попросить образец у производителя; это ваше право спросить его.Хороший производитель старается удовлетворить своих клиентов любой ценой.

Было много случаев, когда люди получали неправильный заказ, а производители отказывались возвращать деньги, поэтому нужно быть осторожным при заказе. Очень важна надежность производителя.

Шаг 5: Доставка покупателю

Необходимо знать детали продукта и компанию, производящую его. Каждый раз, когда вы что-то заказываете, вам нужно знать, сколько времени это займет или когда оно будет доставлено покупателю, а также о расходах и прочем.Это важные вопросы, которые задает клиент, и на которые он должен честно ответить.

Важно найти хорошую службу доставки, и удобнее всего, если служба доставки предлагает сама компания.

Обычно на изготовление разъема уходит две-три недели, но может потребоваться несколько месяцев, если вы хотите вывести его извне.

Заключение

В этой статье вы получите исчерпывающую информацию о приложениях и типах.Вы можете купить лучший разъем DIN прямо сейчас. Свяжитесь с нами сегодня, и мы поможем разработать одни из лучших разъемов DIN, которые будут соответствовать вашим потребностям.

Продажа автозапчастей и аксессуаров

Автомобильные запчасти и аксессуары

Запустите двигатель

Ремонт старого автомобиля или улучшение повседневной езды? На eBay есть все необходимое для обслуживания вашего автомобиля, грузовика или мотоцикла, не говоря уже о деталях лодок, прицепов, автофургонах, квадроциклах и многом другом.Покупайте в Интернете автомобильные запчасти, включая автомобильные аксессуары и электронику, и демонстрируйте свои любимые бренды с помощью одежды и знаков. Вы даже можете сэкономить деньги, просматривая автозапчасти со скидкой и бывшие в употреблении автомобильные запчасти.

Отремонтируйте вашу поездку с помощью правильных автозапчастей

Если вы никогда не меняли свечу зажигания или постоянно возитесь с ней под капотом, на eBay есть множество инструментов для выполнения ряда ремонтных работ. Замените перегоревшие лампы, просмотрев нашу категорию фар, где вы найдете запасные части OEM и многое другое.Скрипучие тормоза? Вы найдете все необходимое для тормозов легковых и грузовых автомобилей, включая тормозные колодки и дисковые роторы. eBay Motors лучше, чем магазин автозапчастей, потому что у нас есть все необходимое для правильного выполнения работы, а многие из наших продавцов предлагают бесплатную доставку. Посетите блог eBay Motors, чтобы узнать, как делать статьи в блоге DIY.

Улучшите интерьер вашего автомобиля

На самом деле, вы будете проводить больше времени, глядя на салон вашего автомобиля, чем на внешний вид, поэтому потратите время на то, чтобы сделать его удобным и привлекательным.Обновите коврики, выбрав из нашего ассортимента передних и задних сидений радужные цвета и узоры. Если вам не хватает подстаканников, выберите несколько типов и стилей, в том числе те, которые предназначены для вашего мобильного телефона. Правильные автомобильные аксессуары для любого типа транспортного средства гарантируют комфортную поездку.

Взгляд на экстерьер

Хотите повысить производительность своей выхлопной системы? Посмотрите, какие решения доступны в нашей категории выхлопных газов.Думаете об обновлении колес или шин? Какими бы ни были ваш обод или шина, среди наших автозапчастей вы найдете множество вариантов.

Магазин всех дополнительных услуг

Если вы ищете аксессуары для тела, попробуйте одну из наших воздушных плотин. Или, может быть, в вашем будущем расширитель крыльев? У нас их тоже много. А если ваш район подвержен грязи и наводнениям, защита от брызг может быть правильным решением. Если вы скоро путешествуете, купите багаж и велосипедные стойки для крыши или багажника и узнайте, сколько груза вы можете взять с собой в следующий раз, когда взлетите.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
