О мультиметре начинающим

Сейчас по праву основным прибором радиолюбителя или радиомеханика является цифровой мультиметр. Наиболее популярны недорогие мультиметры типа М-830…М-838 или DT-830. DT838. При помощи такого прибора можно измерять постоянное напряжение, постоянную силу тока, переменное напряжение, сопротивление.

Могут быть еще и дополнительные функции, такие как прозвонка (когда щупы замкнуть, он пищит), генератор импульсов, тестер диодов и транзисторов У более дорогих приборов типа DT9206 есть еще функция измерения низкой частоты и емкости конденсаторов. Но здесь речь пойдет о мультиметрах 800-й серии.

Питаются мультиметры от 9-вольтовой батареи типа «Крона» (импортный аналог 6F22). Впрочем, есть и миниатюрные мультиметры, питающиеся от 12-воль-товой батарейки для брелков автомобильных сигнализаций.

На рисунке справа схематически изображена передняя панель популярного мультиметра DT-832. У остальных мультиметров 800-й серии передние панели аналогичны, может только не быть прозвонки или тестера транзисторов.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции

Пользоваться мультиметром не сложно. На его лицевой панели есть три гнезда для подключения щупов. Гнездо подписанное «СОМ» — это общий провод. Среднее гнездо, подписанное «V Ohm mA» и верхнее гнездо «10ADC».

Рис. 1. Мультиметр DT-832.

Если нужно измерять сопротивление, напряжение или силу тока до 200 mA -один щуп вставляете в гнездо «СОМ», а второй в гнездо «V Ohm mA» Верхнее гнездо «10ADC» нужно только для измерения силы тока более 200 mA но до 10А.

Включение прибора, выключение, и выбор нужного предела измерения или режима работы производится при помощи поворотного переключателя. Когда он находится в верхнем положении «OFF», прибор выключен.

Дисплей мультиметра 3,5-раэрядный, это значит, что у него три полноценных разряда, и один старший разряд в котором или ничего нет, или цифра «1».

Таким образом, минимальное показание «000», а максимальное «1999». Если прибор зашкаливает (измеряемая величина больше выбранного предела измерения), на индикаторе показывается только цифра «1» в старшем разряде.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции

Если измеряемая величина, отрицательная. относительно гнезда «СОМ» (на СОМ идет плюс, а например, на «V Ohm mA» идет минус), то слева от числа будет индицироваться знак минуса, если же измеряемая величина положительная (на СОМ идет минус, а например, на «V Ohm mA» идет плюс), то знак не индицируется.

Положения переключателя поделены на сектора Сектор «DCV» предназначен для работы мультиметра в режиме вольтметра постоянного тока. Верхние пределы этого сектора «200m» (200 милливольт).

«2000m» (2000 милливольт, или, что одно и тоже. 2 вольт), «20» (20 вольт), «200» (200 вольт), и последний «1000» (1000 вольт). Таким образом, при помощи мультиметра можно измерять постоянное напряжение от нескольких милливольт до 1000 вольт.

Сектор «ACV» предназначен для измерения переменного напряжения Здесь обычно всего два предела. — 200 вольт и 750 вольт. Например, если захотите измерить напряжение в электросети, нужно установить переключатель в положение «АСV 750».

Сектор «DCA» предназначен для измерения силы постоянного тока.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции Здесь верхние пределы «2000цА» (2000 микроампер, или 2 миллиампера, что одно и то же), «20m» (20 миллиампер), «200m» (200 миллиампер), и «10А» (10 ампер). На этом пределе (10А) нужно пользоваться гнездом «10ADC».

Сектор «Ohm» (значек омега) — измерение сопротивлений. Здесь пределы «200» (200 ом), «2000» (2000 ом или 2 килоома, что одно и тоже). «20к» (20 килоом), «200к» (200 килоом). и «2000к» (2000 килоом, или. что. то же самое, 2 мегаома). Таким образом прибор может измерять сопротивления от нескольких Ом до двух мегаом.

На секторе «Ohm» (значек омега) есть метка с изображением символа диода (на пределе «2000»), На этом пределе можно проверять диоды и определять их полярность. Это очень удобная функция, потому что не всегда под рукой есть справочник, по которому можно определить выводы диода по маркеровке. Если переключить прибор на предел «2000», на индикаторах будет только цифра «1» в старшем разряде. Далее, подключаем щупы к выводам диода.

Если щуп «СОМ» подключен к аноду диода, а щуп «V Ohm mA» к его катоду, то если диод исправен на индикаторах так и останется «1».Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции Потом нужно диод перевернуть. — теперь катод диода подключен к «СОМ», а анод к «V Ohm mA».

Теперь, если диод исправен на индикаторах должны появиться какие-то цифры. Таким образом, подключаем диод к щупам мультиметра, и если на индикаторе есть какое-то число, то вывод диода, подключенный к «СОМ» — это катод.

А если на индикаторе «1», то вывод диода, подключенный к «СОМ» — анод. Все очень просто.

Если же в обоих положениях диода на индикаторе «1» — диод неисправен. То же самое, если в обоих положениях какие-то числа или вообще ноль, — диод не исправен.

Если в мультиметре есть функция звуковой прозвонки, то возле сектора «Ohm» (значек омега) есть сектор с символом «о)))». Звуковая прозвонка нужна чтобы исследовать какие-то цепи на замыкание или обрыв. Например, контакты разъема или провода кабеля. Если между щупами прибора есть контакт (или их замкнуть между собой) прибор запищит, а если контакта нет, -пищать не будет.

При помощи мультиметра можно проверять и электролитические конденсаторы Хотя в описании прибора этого нет.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции Правда, емкость измерить не получится, но определить, исправен ли конденсатор вполне возможно.

Делается это следующим образом. Мультиметр переключает на измерение сопротивлений (сектор «Ohm» (значек омега)), подключаем электролитический конденсатор плюсом к щупу «V Ohm mA», а минусом — к «СОМ».

На индикаторе появится какое-то число, затем это число начнет постепенно увеличиваться, пока не дойдет до «1999» и далее, «1», что значит, что сопротивление выше порога измерения.

Если конденсатор исправен, — так и будет. Если же конденсатор плохой и у него большая утечка, то показания до «1999» так и не доползут. А если конденсатор плохой, и у него нет емкости, то показания сразу будут «1», то есть, никак не изменятся при подключении конденсатора.

Перед тем. как подключать конденсатор к прибору, а так же, перед повторной проверкой, его нужно разрядить, временно замкнув его выводы между собой.

Так можно проверять конденсаторы емкостью не менее 3 мкФ. Конденсаторы от 3 мкФ до 100 мкФ проверять на пределе «2000к», от 100 мкФ до 1000 мкФ на пределе «200к», а конденсаторы более 1000 мкф, — на пределе «20к».Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции

Андреев С. РК-02-2020.

Как пользоваться мультиметром: подробная инструкция для начинающих

При работе с электрическим оборудованием требуются точные измерительные приборы для замера параметров. Наиболее удобный из них – мультиметр. Прибор выполняет функции нескольких измерителей. При этом имеет компактные размеры и прост в обращении.

Содержание

  1. Что такое мультиметр
  2. Назначение
  3. Устройство и принцип работы
  4. Характеристики
  5. Разновидности
  6. Правила выставления режимов
  7. Инструкция по работе с мультиметром
  8. Измерение напряжения
  9. Измерение силы тока
  10. Измерение сопротивления
  11. Прозвонка проводов

Что такое мультиметр

Мультиметр – электроизмерительный прибор. Простейший его вариант позволяет измерить напряжение, силу тока и сопротивление. Выпускаются цифровые и аналоговые устройства. Первые называют мультиметрами, вторые чаще именуют тестерами.

Прибор в первую очередь предназначен для определения параметров электрической сети и выявления нарушений контура.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции Поэтому обычно это легкое переносное устройство с простейшим управлением. Для более сложных задач выпускают стационарные аппараты с огромным количеством функций.

Назначение

Самый обычный электронный мультиметр выполняет следующие задачи:

  • измеряет напряжение постоянного и переменного тока;
  • оценивает сопротивление цепи или отдельных элементов системы;
  • определяет силу тока;
  • оценивает функциональность транзисторов и фотоэлементов;
  • измеряет емкость и индуктивность;
  • выполняет прозвон при использовании низкоомного резистора;
  • при подключении внешней термопары можно с помощью мультиметра измерять и температуру.

Точность мультиметра зависит от разрядности прибора. Профессиональный инструмент дает погрешность до 0,3% по переменному току. Бытовые приборы обычно менее точны. Портативные цифровые допускают погрешность до 10%, более дорогие и точные модели – до 1%

Часто

32.59%

Редко

52.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции 95%

Не пользуюсь

14.46%

Проголосовало: 491

Устройство и принцип работы

Аналоговый инструмент включает стрелочный микроамперметр с набором шунтов для измерения тока и комплектом добавочных резисторов, позволяющих измерить напряжение. Сопротивление до 1 МОм выполняется с использованием собственного источника питания – батареек. Для измерения более высоких величин потребуется подключение к внешнему.

Данные измерений отображаются на мониторе. В аналоговом это простой экран со стрелкой, в цифровом – многоразрядный регистр. Данные поступают от контуров преобразования, где показатели понижаются до определенного опорного параметра.

Принцип действия любого из мультиметров – сравнение входящего сигнала с опорным. Подсоединяют прибор с помощью проводов: черный – это общий или отрицательный, а красный – положительный. На одном конце провода есть вилка, которая вставляется в разъем измерителя. На другом – контакты со схемой или ее элементами, которые позволяют подключиться.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции

Гнезда измерителя помечены соответствующим образом:

  • COM – разъем для черного провода;
  • 10A – гнездо для замера тока в пределах 10 ампер;
  • MACX – для щупа при измерении силы тока до 0,2 А;
  • VΩCX+ – разъем для красного провода.

Валера

Голос строительного гуру

Задать вопрос

Измерения выполняются с учетом характера параметра. Чтобы оценить величину постоянного тока, мультиметр подключают последовательно. Если требуется измерить напряжение, прибор подключают параллельно с источником напряжения. Сопротивление определяют на обесточенных цепях, используя батарейку или внешнее подключение к другой сети.

Характеристики

Мультиметры предназначены для работы в разных диапазонах. При выборе прибора необходимо оценить его технические характеристики.

  • Диапазон измерения – диапазон величин, который в состоянии зарегистрировать прибор.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции При переходе за границы мультиметр отображает значок OL – перегрузка.
  • Разрешение – наименьшее значение показателя, которое может обнаружить и зарегистрировать мультиметр. Параметр может изменяться. Например, после измерения показателя в большем диапазоне хотят его уточнить и повторяют измерение в меньшем диапазоне при условии, что величина оказывается в пределах выбранной шкалы. При этом разрешение увеличится.
  • Разрядность – диапазон эксплуатации прибора. Мультиметр используют для оценки разных параметров, но при этом наличествует только 1 шкала. Чтобы отобразить данные, необходимо переводить мультиметр в диапазон с более высокими или низкими значениями. Наиболее популярный бытовой вариант прибора – 3,5 разрядный. Это означает, что мультиметр отображает 3 полноценных разряда – от 0 до 9 любой единицы, и еще 1 разряд неполный, с ограниченным диапазоном.
  • В цифровых моделях разрядность чаще заменяют другим показателем – отсчетами.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции Чем больше отсчетов, тем лучше разрешение.
  • Прецизионность – способность воспроизводить близкие показатели. Высокая прецизионность связана с низкой погрешностью.
  • Погрешность – максимально допустимое отклонение при измерении. Выражается в процентах. Для разных диапазонов погрешность разная. Этот параметр важен при калибровке точного оборудования.

Характеристики мультиметра указываются на упаковке, в инструкции к прибору есть расшифровка.

Разновидности

Мультиметры разделяют на аналоговые и цифровые. Конструкция приборов при этом одинаковая, но отличается метод передачи сигнала на экран.

  • Аналоговое устройство – оснащается шкалой либо осциллографом, пользователю необходимо интерпретировать полученные данные.
  • Цифровой мультиметр – на экран выводятся данные в измеряемых величинах. Он более удобен при измерении и ремонте электронных устройств.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции
  • Гибридный – включает аналоговую шкалу и цифровую. Такой вариант удобнее, например, в автомобиле, где важнее оценить не конкретную цифру, а уровень.

По типу исполнения различают переносные и стационарные модели:

  • Мобильные – могут быть совсем маленькими (карманный вариант) и настольными со средней погрешностью в 2%.
  • Стационарные предназначены для измерений большого количества параметров, а поэтому их устанавливаются рядом с оборудованием. Оснащаются несколькими экранами и более точны.
Детектор

Существуют другие разновидности прибора.

  • Детектор – обнаруживает напряжение без контакта. Аппарат оснащен одним или несколькими выносными щупами. Очень удобен при поиске скрытых коммуникаций.
  • Тестер – дополнительно оборудован средствами для проверки кабельной проводки при неисправностях.
  • Клещи – приспособление позволяет выявить ток без вскрытия изоляции провода.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции Принцип работы основан на магнитной индукции.
  • Тепловизор – оснащен дистанционным датчиком, улавливающим тепловое излучение.
Тестер Клещи Тепловизор

Есть более специализированные модели: автомобильные, LSR-тестеры для проверки кабельных сетей, мегаометры, способные работать с контурами с большим сопротивлением.

Правила выставления режимов

Чтобы измерить показатель, необходимо настроить прибор – выставить диапазон, в котором предположительно находятся измеряемые параметры. Если это аппарат с ручным управлением, диапазон определяют сами. Для этого достаточно оценить напряжение источника питания, который используется для обслуживания схемы. Например, если система питается от батарейки на 9В, нет смысл ставить диапазон в 200В, так как он даст большую погрешность при измерении. Но также нельзя выставлять 2В., так как он попросту не сможет измерить показатели, если они выше. Устанавливают диапазон до 20В.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции

Автоматический мультиметр определяет диапазон самостоятельно и выдает на экран готовые данные.

Инструкция по работе с мультиметром

Чтобы провести измерения, необходимо предварительно ознакомиться с инструкцией. При работе важно учитывать диапазон измерений и характер тока.

Измерение напряжения

Инструкция проста.

  • Переводят переключатель в позицию ACV.
  • Подключают щупы к гнезду COM к разъему VΩmA.
  • Выбирают примерный диапазон. Если сделать это сразу не удается, сначала выставляют самый большой – 750В. Если на экране после измерения появляется меньшее значение, диапазон уменьшают последовательно до 200В и до 50В, чтобы повысить точность.
  • Если измеряют напряжение в сети с постоянным током, сразу выставляют 20В.

Щупы подключают к цепи параллельно.

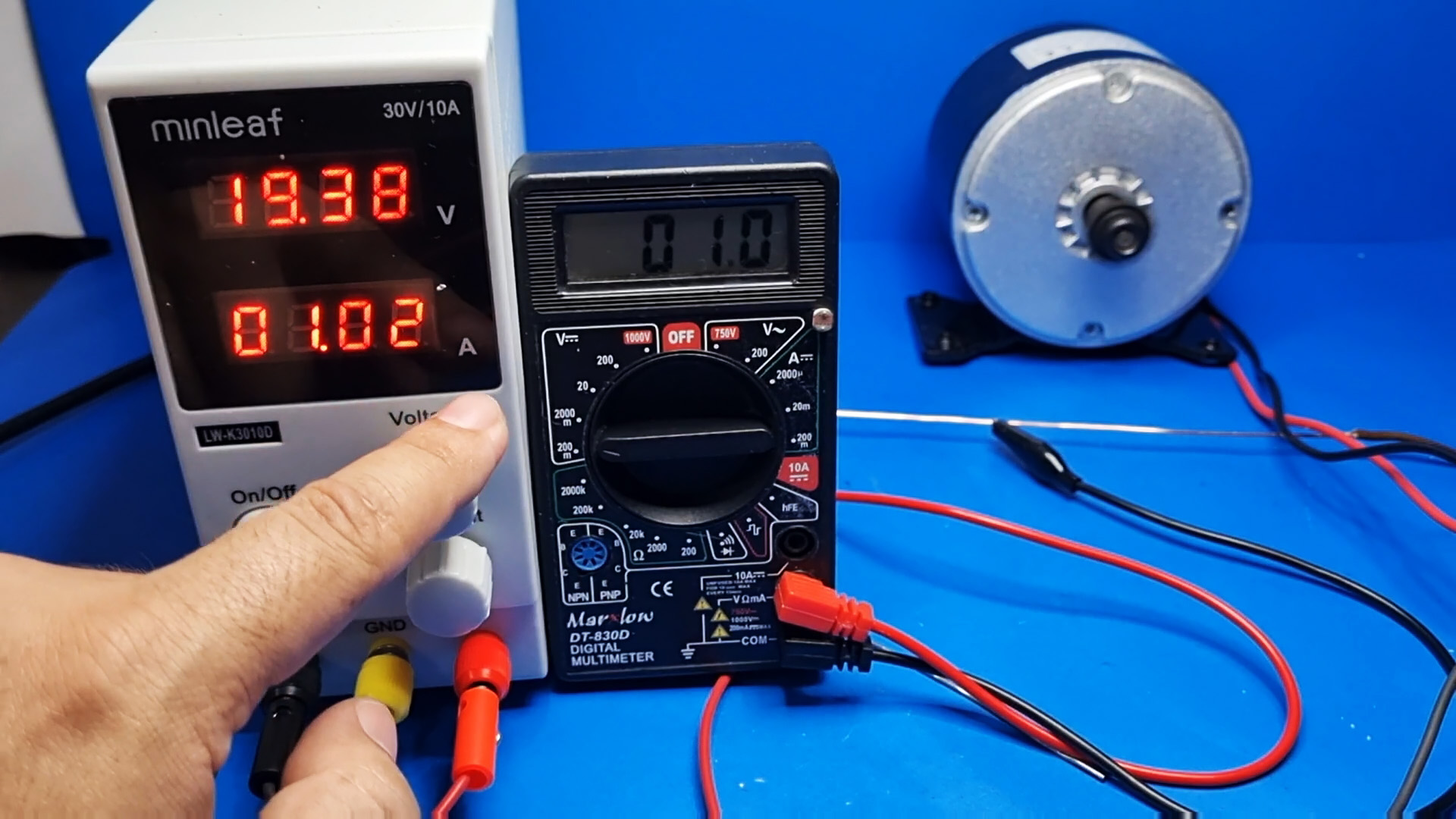

Измерение силы тока

Технология такая же.

  1. Устанавливают черный провод к разъему COM и определяют примерную силу тока по показателям источника питания.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции
  2. Если это невозможно, сначала красный щуп вставляют в гнездо 10А, то есть для измерения тока с большей силой.
  3. Если данные на экране ниже заявленного диапазона, штекер переключают в разъем VΩmA и повторяют измерение в диапазоне до 200 мА. Если величина еще меньше, переключают регистр.

При измерении силы тока прибор подключают последовательно.

Измерение сопротивления

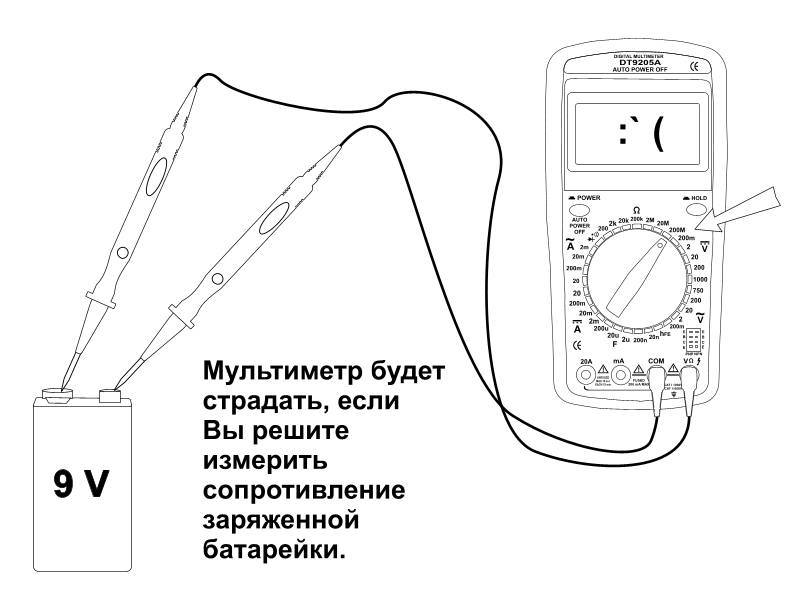

Перед замером отключают питание цепи. Щупы ставят в разъемы COM и VΩmA. Переводят переключатель в любой диапазон сектора Ω. Прикладывают контакты к фрагменту цепи или элементу и получают сопротивление.

Если на табло появляется 1 или OL, нужно перевести переключатель в более высокий диапазон. Если индикатор показывает 0, в более низкий.

Прозвонка проводов

Важный режим тестера – прозвонка. Он позволяет быстро установить, есть или нет разрыв в цепи. Для этого отключают питание измеряемого участка цепи, устанавливают щупы в стандартное положение – COM и VΩmA, и касаются контактами 2 точек схемы.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции

Если цепь замкнута, включается звуковая индикация. Если есть разрыв, прибор молчит.

Для ремонтных и строительных работ внутри здания более чем достаточно бытовой версии прибора с разрядностью в 3,5 и погрешностью до 10 %. Такой мультиметр работает с хорошей точностью, но его стоимость остается доступной.

Узнайте, как пользоваться цифровым мультиметром

Мультиметры, без сомнения, являются одними из самых универсальных инструментов, которые можно купить за деньги. В основном они используются для проверки тока и напряжения, а также многого другого, в зависимости от модели. Если вы купили его для себя, но не знаете, как им пользоваться, не беспокойтесь — это подробное руководство поможет вам начать работу.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции Руководство будет в основном ориентировано на новичков, которые никогда раньше не использовали ни одно из этих устройств. Мы подробно рассмотрим наиболее распространенные функции этих гаджетов и покажем вам, как использовать собственный цифровой мультиметр для измерения различных электронных величин.

Что такое мультиметр и зачем он мне нужен?


Цифровой мультиметр (DMM) является одним из самых универсальных существующих измерительных инструментов и абсолютно необходим, когда речь идет об электронике. Это позволяет пользователю понять, что происходит в цепях конкретного прибора или машины. Когда что-то работает не так, мультиметр поможет пользователю в устранении неполадок.

Тот факт, что они так полезны для обнаружения электрических неисправностей, делает эти гаджеты подходящими для различных отраслей промышленности. Почти каждый опытный электрик использует его при устранении неполадок с источниками питания, системами электропроводки, приборами и цепями.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции Кроме того, цифровые мультиметры обычно находятся в наборах инструментов автомобильных техников, которые используют их для проверки электрических компонентов автомобилей.

Существует множество причин, по которым человек может захотеть использовать одно из этих устройств. Давайте посмотрим, какие самые распространенные цели:

  • Текущие измерения
  • Измерение постоянного тока
  • Измерение напряжения
  • Емкость
  • Частота
  • децибел
  • Внутренняя температура
  • Сопротивление (постоянное напряжение)
  • Сопротивление (постоянный ток)

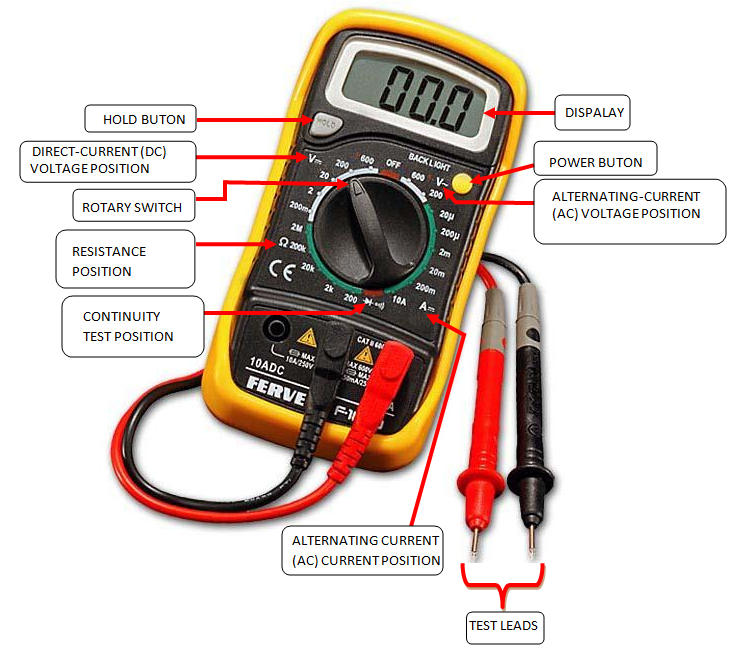

Части мультиметра


Каждое из этих устройств состоит из трех основных элементов:

  • Дисплей
  • Ручка выбора
  • Порты

Экран устройства обычно показывает четыре цифры, а при необходимости может также отображать отрицательные знаки. Некоторые модели оснащены экранами с подсветкой, что весьма полезно при работе в плохо освещенных местах (например, под автомобилем).Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции

Ручка выбора (или диск), с другой стороны, является частью, с помощью которой пользователь может настроить устройство для считывания различных измерений, таких как миллиампер (мА), напряжение (В), а также сопротивление (Ом) и другие значения.

Порты, которые обычно находятся в нижней части фасада, предназначены для подключения зондов. Большинство моделей поставляются с двумя щупами — один красный, а другой черный.

Измерение напряжения


Измерение напряжения переменного или постоянного тока, несомненно, является одним из наиболее распространенных применений мультиметра. Фактически, это одна из первых вещей, которым хотят научиться новые пользователи. Как человек, который мало что знает об этих вещах, вы можете беспокоиться о выборе правильной настройки напряжения.

К счастью, это не такая уж большая проблема — ваш гаджет будет просто отображать цифру 1, которая является ошибкой, возникающей при перегрузке цифрового мультиметра.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции Вместо этого вы захотите выбрать напряжение, которое выше, чем то, которое вы планируете измерять.

Давайте посмотрим, какие шаги нужно предпринять при измерении напряжения батареи:

  • Подключите щупы к COM и mAVΩ (черный к COM, красный к mAVΩ).
  • Установите устройство на «2 В» в диапазоне постоянного тока.
  • Подсоедините черный щуп к «-» аккумулятора, а красный щуп к «+».
  • Слегка надавите на клеммы аккумулятора и аккуратно сожмите щупы.
  • Если вы тестируете новую батарею, на дисплее будет отображаться напряжение 1,5 В или выше.

Измерение силы тока


Если ваша модель оснащена токоизмерительным усилителем, этот процесс будет очень простым. Все, что вам нужно сделать, это установить ручку на силу тока, надеть зажим на линию и прочитать результаты на дисплее.

С другой стороны, если ваш цифровой мультиметр не имеет усилителя с клещами, выполните следующие действия:

  • Удалите провод VCC (тот, который ведет к блоку) и добавьте дополнительный кусок провода в место, где он был подключен.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции
    После этого щупом от вывода питания к резистору.
  • Вставьте цифровой мультиметр в линию, чтобы он мог измерять ток, протекающий через плату.
  • Установите ручку селектора в правильное положение и измерьте ток.

Измерение сопротивления


Убедитесь, что цифровой мультиметр настроен на омы (символ «Ом»), и выберите требуемый диапазон. После этого выполните следующие действия:

  • Возьмите любой резистор и установите цифровой мультиметр на 20 кОм.
  • Прижмите щупы устройства к ножкам резистора, слегка надавливая.
  • Ваше устройство должно прочитать одно из следующих значений: 1, 0,00 или номинал резистора.
  • Если он читает 1, это означает, что он перегружен, что потребует от вас выбора более высокого режима. Если он показывает 0,00, вам придется понизить режим до 200 Ом или 2 кОм.

Проверка непрерывности


Это испытание относится к измерению сопротивления между двумя точками.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции

Для начала выполните следующие действия:

  • Переведите устройство в режим непрерывности — найдите символ, похожий на динамик.
  • Соедините датчики друг с другом. Это должно привести к тому, что цифровой мультиметр издаст звуковой сигнал.
  • Выключите систему, прежде чем приступить к проверке непрерывности.
  • Ткните щупами в два отдельных контакта заземления – появление тона укажет на соединение. После этого воткните щупы от вывода VCC на микроконтроллере к VCC, расположенному на БП (источник питания). Появление тона означает, что питание свободно поступает на микроконтроллер. Отсутствие звука означает обрыв макетной платы, линии или провода.



Научиться измерять напряжение, ток, сопротивление и непрерывность должно быть достаточно для начала работы. Конечно, есть много других значений, которые вы можете измерить с помощью мультиметра, хотя это зависит от вашей конкретной модели.

Не забудьте избегать проведения измерений во влажной среде и обязательно надевайте средства защиты, такие как головной убор, перчатки и изолированные резиновые коврики.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции Электричество — опасная штука, поэтому всегда используйте цифровой мультиметр с учетом всех необходимых мер безопасности.

Как пользоваться цифровым мультиметром? (Руководство для начинающих)

Если вы относительно новичок в электронике и хотите самостоятельно устранять неполадки в электронных устройствах, важно хорошо разбираться в мультиметрах.

Раньше мы были ограничены аналоговыми устройствами, с которыми было довольно сложно работать. Но сейчас вы можете найти множество цифровых мультиметров, которые позволяют выбирать широкий диапазон измерений (вручную или автоматически). Кроме того, он может отображать измеренные значения в цифровом виде на экране, что упрощает работу с прибором даже для новичков.

Все цифровые мультиметры могут измерять переменное/постоянное напряжение, ток и сопротивление . Более того, некоторые даже позволяют тестировать непрерывность , hFE, емкость, температуру, прямоугольную волну и частоту ! В этой статье я расскажу вам все, что вы должны знать о цифровом мультиметре и о том, как измерять различные значения.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции

Содержание

Переключатель

Советы по безопасности перед использованием цифрового мультиметра

Если вы уже приобрели цифровой мультиметр, я настоятельно рекомендую ознакомиться с руководством пользователя перед его использованием. Важно знать основы и предупреждения.

Осторожно: Несоблюдение инструкций по технике безопасности может повредить устройство или даже привести к поражению электрическим током или возгоранию.

В первую очередь обратите внимание на категорию инструмента. IEC (Международная электротехническая комиссия) определила четыре категории в зависимости от типа измеряемой нагрузки. Эти сведения можно найти в руководстве по эксплуатации или на самом приборе.

9016 7
Категория Приложение
CAT I Электрические устройства с высоким напряжением, но с низким энергопотреблением
CAT II Бытовые приборы или переносные инструменты, которые напрямую подключены к системе распределения электроэнергии
CAT III Аппаратура с жестким подключением, многофазные двигатели, системы освещения больших зданий и автоматические выключатели (на уровне распределения)
CAT IV Первичное электроснабжение и счетчики с низким и высоким напряжением
Цифровой мультиметр Категории

Наряду с категорией я также рекомендую ознакомиться с инструкциями по электричеству, окружающей среде, механике и технике безопасности.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции

Рекомендации и запреты при использовании мультиметра

Ниже приведены некоторые дополнительные советы по безопасности, которые вы можете принять при использовании цифрового мультиметра:

  • Избегайте попадания воды, жидкости и посторонних предметов в корпус и зонды.
  • Избегайте использования прибора, если батарея разряжена, щупы повреждены, крышка батарейного отсека открыта или если вы заметили какие-либо неисправности.
  • Держите мультиметр вдали от легковоспламеняющихся газов и взрывоопасных сред .
  • Никогда не используйте его на электронных устройствах, которые превышают указанные максимальные напряжения и токи .
  • Рекомендуется использовать средства защиты , такие как перчатки и защитные очки, при работе с прибором.
  • Обязательно надевайте неэлектропроводящую одежду при проведении любых испытаний.
  • При установке соединения всегда учитывайте подключение черный (провод заземления) первый .Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции Кроме того, убедитесь, что вы отключили его в последнюю очередь.
  • Если вы новичок, рекомендуется сначала изучить
    тестирование электронных компонентов
    .
  • Всегда отсоединяйте измерительные провода и выключайте мультиметр , когда собираетесь открывать корпус мультиметра.
  • Никогда не рассматривайте для замены деталей , если вы не являетесь профессионалом или не получаете поддержку от него.

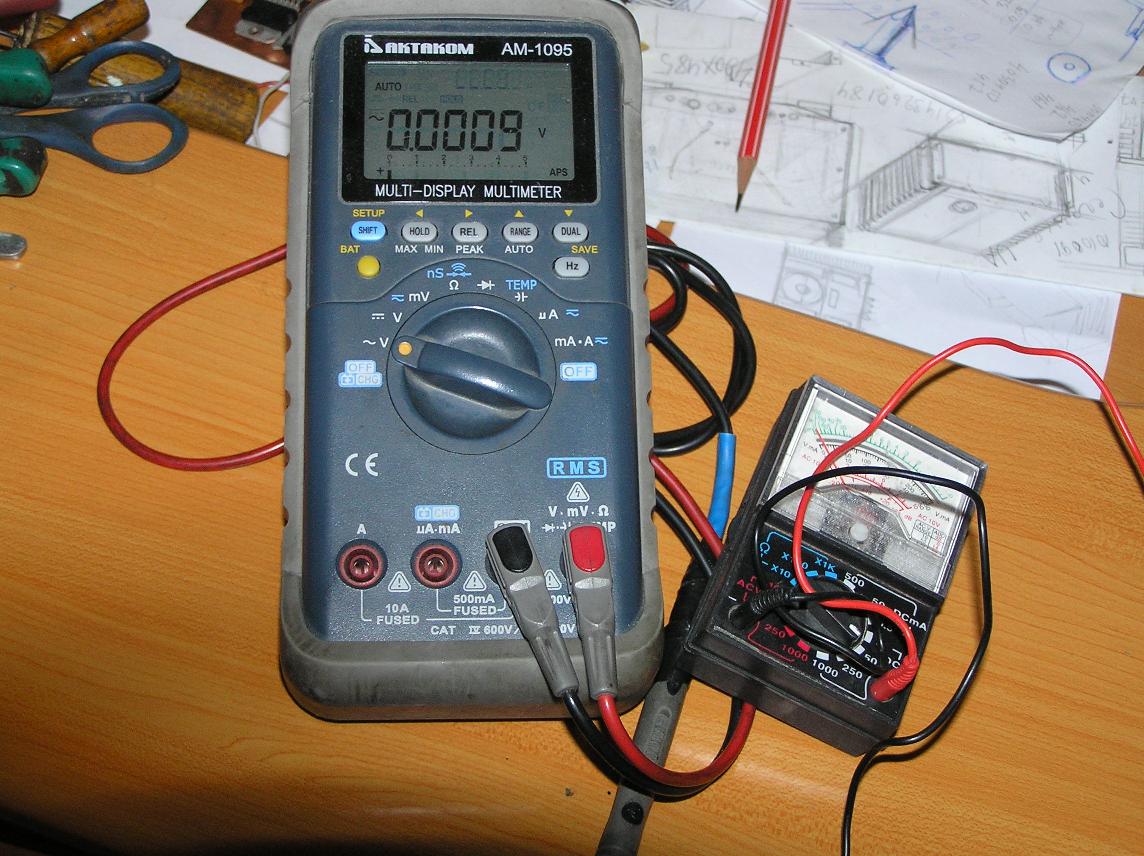

Различные части цифрового мультиметра

Теперь, когда вы знаете меры безопасности и меры предосторожности, пришло время изучить основы. Без понимания всех частей цифрового мультиметра и его функций вы не сможете правильно с ним работать.

Глядя на картинку выше, вы уже должны иметь общее представление об инструменте. Что ж, большинство цифровых мультиметров имеют цифровой дисплей, поворотный переключатель и входные разъемы. Однако некоторые продукты высокого класса также оснащены дополнительными кнопками для дополнительных функций.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции Рассмотрим подробно каждую из частей.

Цифровой дисплей

Это основной компонент прибора. Большинство мультиметров имеют ЖК-экраны с подсветкой, а некоторые даже имеют подсветку для лучшего обзора.

В отличие от традиционных аналоговых счетчиков, они отображают цифры, что облегчает пользователям чтение измеренных значений. Он может отображать четыре значения/цифры и даже отрицательный знак при обратной полярности (неправильное расположение красного и черного проводов).

Поворотный переключатель

Это просто селектор или диск, расположенный в центре, который позволяет вам выберите из диапазона напряжений переменного/постоянного тока, токов и сопротивления . Все, что вам нужно сделать, это повернуть переключатель в разные стороны.

Если у вас есть устройство, показанное выше (мультиметр с ручным диапазоном), вам потребуется установить значения измерений вручную. Однако, если у вас есть счетчик с автоматическим диапазоном, вам не нужно возиться с диапазонами, поскольку они могут автоматически настраивать их.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции

Во время измерений важно знать соответствующие символы. Напряжение и ток переменного тока имеют ‘ ∿’ обозначение, которое отличается от обозначения постоянного напряжения и тока, которое обозначается знаком «⎓».

Также обратите внимание, что некоторые дешевые счетчики не позволяют измерять переменный ток, как показано на рисунке выше.

Измерительные провода/щупы

Каждый цифровой мультиметр поставляется с двумя измерительными проводами (красный и черный) , также известными как щупы. Это просто провода, которые позволяют подключить электрическую цепь к счетчику.

Один конец провода представляет собой остроконечный зонд , который предназначен для прикосновения к исходному устройству. Хотя остроконечный зонд является наиболее популярным, существуют и другие варианты, включая зажимы типа «крокодил», зажимы-крючки или даже зонды-пинцеты!

Другой конец провода обычно представляет собой штекер типа «банан» , который необходимо подключить к входным портам цифрового мультиметра, о чем я расскажу позже.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции

В некоторых старых моделях использовались разъемы BNC, но в наши дни большинство производителей используют в счетчиках разъемы типа «банан» с кожухом в соответствии с рекомендациями по безопасности IEC.

Входные порты

Все цифровые мультиметры имеют как минимум три входных порта — положительный, отрицательный и высокоамперный (обычно для измерения тока в диапазоне от 200 мА до 10 А). Однако более новые приборы также имеют четвертый порт для проверки температуры, напряжения, сопротивления и диодов.

Отрицательный или также называемый общим входным портом обычно обозначается COM . Здесь черный щуп подключается и соединяется с землей электрической цепи. Независимо от того, что вы пытаетесь измерить, это всегда должно быть подключено.

С другой стороны, к положительному или также известному как токовому порту подключается красный щуп. Он используется для измерения тока до 200 мА и в основном обозначается маркировкой мАОм , ВОммА или В/Ом/Гц .Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции

Входные порты на различных цифровых мультиметрах

Аналогично, третий порт (обозначенный просто A, 10A⎓MAX или 20A ) используется, когда вы пытаетесь измерить большие токи (более 200 мА). Здесь вам необходимо подключить красный щуп.

Примечание: Всегда проверяйте максимальное поддерживаемое напряжение, ток, сопротивление, а также ограничение по времени (при измерении больших ампер) рядом с входными портами перед использованием цифрового мультиметра.

Тестер транзисторов

Большинство цифровых мультиметров имеют встроенный тестер транзисторов. Есть два отдельных поля для тестирования обоих типов транзисторов (NPN или PNP). При этом вам необходимо правильно настроить Emitter-Base-Collector , убедившись, что они подключены к нужным клеммам.

Кроме того, при проверке транзисторов необходимо направить поворотный переключатель на поле hFE. Если вы не получаете показания, вы можете изменить их положение, чтобы получить точные результаты.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции

Кнопки ввода

Если у вас более новая модель цифрового мультиметра, она, вероятно, оснащена несколькими кнопками. В некоторых моделях вы получаете кнопку «Диапазон», чтобы вручную установить диапазон или просто установить его на «Авто».

Также есть другие кнопки со специальными функциями, например Удержание данных, Мин./Макс. режим, Подсветка, Вкл./Выкл., Частотомер, Относительное измерение, Сдвиг и многое другое.

Поскольку количество кнопок различается в зависимости от типа цифрового мультиметра, я не буду вдаваться в подробности. Вместо этого вы можете просмотреть руководство оператора, чтобы узнать, как они работают и когда их следует использовать.

Как работает цифровой мультиметр?

Несмотря на то, что существует широкий спектр цифровых мультиметров, принцип работы остается неизменным. Как только вы узнаете, как работает устройство, пользоваться им совсем не утомительно.

Блок-схема цифрового мультиметра

В соответствии с приведенной выше блок-схемой, чтобы определить напряжение переменного тока в цепи, необходимо сначала установить поворотный переключатель в соответствующий диапазон.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции Затем калиброванный аттенюатор преобразует более высокие напряжения в более низкие. Затем схема выпрямителя (также известная как прецизионный преобразователь переменного тока в постоянный) преобразует напряжение переменного тока в напряжение постоянного тока. Наконец, сгенерированные аналоговые значения преобразуются в цифровые с помощью Аналого-цифровой преобразователь , который затем отображается на ЖК-экране.

Аналогичным образом, если вы пытаетесь измерить напряжение постоянного тока, сначала необходимо установить поворотный переключатель. Затем более высокие напряжения калибруются до более низких вольт, как обсуждалось ранее. Поскольку это напряжение постоянного тока, для него не требуется подключение к цепи выпрямителя, а преобразователь переменного тока в постоянный преобразует аналоговый сигнал постоянного тока в цифровой, который теперь отображается на экране.

При измерении напряжений требуется калиброванный аттенюатор, при измерении токов требуется шунтирует , что в основном скрывает высокий ток для снижения.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции Теперь, если вы пытаетесь измерить переменный ток, он сначала проходит через схему выпрямителя (для преобразования переменного тока в постоянный) перед преобразованием в цифровой сигнал. С другой стороны, при измерении постоянного тока это делается напрямую. После завершения окончательного преобразования окончательное значение отображается на цифровом экране.

Чтобы найти сопротивление, мы должны сначала установить поворотный переключатель на соответствующий диапазон сопротивления. В отличие от других измерений, нам требуется источник постоянного тока здесь, который обеспечивает необходимое количество ампер.

Теперь цифровой мультиметр находит падение напряжения в цепи и с помощью закона Ома ( Сопротивление = Напряжение / Ток ) вычисляется сопротивление. Наконец, буферный усилитель обеспечивает преобразование электрического импеданса (т. е. обеспечивает наилучшие условия нагрузки), а аналоговые сигналы преобразуются в цифровые перед окончательным выводом на экран.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции

Как пользоваться цифровым мультиметром?

Как упоминалось ранее, цифровой мультиметр помогает измерять напряжение, ток и сопротивление. Кроме того, он позволяет тестировать непрерывность, hFE транзистора, частоту и многое другое. Что касается того же, я расскажу о пошаговом руководстве по измерению каждого из них.

Измерение напряжения

  1. Прежде всего, подключите черный щуп/измерительный провод к COM-порту цифрового мультиметра.
  2. Затем подключите красный щуп к порту 9 мАОм, ВОммА или В/Ом/Гц (ток).0009 .
  3. Затем включите мультиметр (если у вас есть для этого специальная кнопка).
  4. Теперь поверните дисковый/поворотный переключатель в сторону поля напряжения переменного/постоянного тока в зависимости от типа напряжения, хранящегося в устройстве. Затем используйте пробники для вычисления напряжения переменного/постоянного тока.

Например, чтобы проверить напряжение сети переменного тока в вашем доме, вы можете сделать следующее:

  1. Во-первых, найдите напряжение сети вашей страны .Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции Обычно это около 120-250В.
  2. Установите циферблат в положение «Напряжение переменного тока» (V с символом ~), и значение должно быть больше, чем напряжение питания . Допустим, напряжение питания 230В. Это означает, что вам нужно будет установить его как минимум на 250 или выше. В нашем устройстве более высокое значение, чем 230 В, составляет 750 В. Итак, я установил циферблат на 750 В. Обратите внимание, что если вы установите циферблат на более низкое напряжение, вы можете заблокировать устройство!
  3. Теперь, , удерживайте измерительные провода внизу , убедившись, что вы не касаетесь кончиков проводов, а два наконечника не касаются друг друга. Как всегда, будьте особенно осторожны, приближаясь к розетке.
  4. Далее подключите один из проводов к левому и другой к правому . Вы даже можете вернуть их, чтобы проверить для себя.
  5. Тогда вы даже можете попробовать проверить напряжение заземления .Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции Вставьте черный щуп в единственное отверстие сверху/снизу. Затем вставьте красный в любое из левого/правого отверстия и запишите показания. Если вы не получаете показания или значение ниже стандартного напряжения питания, обратите внимание, что ваш дом не заземлен должным образом.

Хотя это было для измерения напряжения переменного тока, вот простой пример того, как проверить напряжение постоянного тока 1,5-вольтовой батареи постоянного тока AA:

  1. Во-первых, вам нужно переместить циферблат на значение постоянного напряжения (DC) и установить значение 2 В или выше. В нашем я собираюсь установить его на 20В.
  2. Затем прикоснитесь кончиком черного щупа к отрицательной стороне батареи .
  3. Затем прикоснитесь кончиком красного щупа к положительной стороне батареи .
  4. Теперь обратите внимание на показания напряжения на цифровом экране. Если вы получаете фактическое значение напряжения, это означает, что он полностью заряжен.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции
  5. Если вы получаете отрицательное значение, это означает, что вы прикоснулись наконечниками к неправильным сторонам батареи. Вам не о чем беспокоиться, так как это не разрушит ваш счетчик. Вместо этого он просто предоставляет вам показания для отрицательного вывода цепи.
  6. Однако, если вы выполняете это на разряженной батарее, вы, вероятно, получите значение меньше 1. Вот что мы получили, когда я тестировал на 9В постоянного тока батарея:
  1. После того, как вы записали показания напряжения, вы можете установить переключатель в положение «Выкл.» .
  2. Наконец, сначала отсоедините красный щуп, а затем черный .

Измерение сопротивления

В целях тестирования я собираюсь проверить сопротивление резистора 220 Ом. Если вы не знаете о его значении, вы можете сравнить цветовой код с онлайн-диаграммой.

  1. Начните с подключения черного щупа к COM-порту 9.0009 и красный в порт VΩmA .Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции
  2. Теперь, , поверните циферблат в поле Ω и установите соответствующее значение (всегда устанавливайте его на значение, превышающее сопротивление). Как видите, для резистора 220 Ом я установил значение 2000.
  3. .
  4. Затем прижмите черный щуп к одному концу резистора и удерживайте его.
  5. Затем прикоснитесь красным щупом к другому концу .
  6. Обратите внимание на сопротивление на цифровом экране.
  7. Наконец, отсоедините черный щуп, а затем красный.

Проверка непрерывности

В этом разделе я проверю непрерывность на куске провода — соединительном кабеле. Вы можете использовать любое другое оборудование, чтобы убедиться, что оно не повреждено и находится в надлежащем рабочем состоянии.

  1. Прежде всего, подключите черный и красный датчики к соответствующим портам, как описано выше.
  2. Далее, установите циферблат в поле непрерывности (одно с символом диода и символом звуковой волны).Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции
  3. Теперь прикоснитесь черным щупом к одному концу провода и красным к другому . Цифровой мультиметр должен издать звуковой сигнал , и значение должно измениться с «1», если есть непрерывность.
  4. Используя аналогичную технику, вот как проверить целостность соединительного кабеля. Если вы получаете 0 или минимальное значение , это означает, что существует идеальная непрерывность. Однако, если вы получаете более высокое значение или просто 1 или OL , это означает, что цепь разомкнута и непрерывности нет, то есть ток не течет).
  5. Когда вы закончите, установите переключатель в положение «Выкл.» и отсоедините оба щупа.

Измерение тока

В целях тестирования я сначала создал простую схему, состоящую из батареи постоянного тока 2,68 В, зеленого светодиода (требуемое напряжение 1,9–4 В) и кабеля-перемычки. и матричная плата для измерения постоянного тока (DC).Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции

Поскольку это руководство для начинающих по использованию мультиметра, я не включил необходимые шаги для измерения переменного тока (AC). Это может быть рискованным процессом и может привести к летальному исходу. Если вы уже являетесь экспертом, вы можете использовать аналогичную процедуру с особыми предосторожностями или использовать токоизмерительные клещи.

  1. Подключите черный щуп к COM-порту .
  2. Затем подключите красный щуп к порту 10А . Однако, если вы знаете, что созданная цепь менее 200 мА, вы также можете использовать порт VΩmA.
  3. Далее, переключите циферблат в поле DC Current .
  4. Разорвите цепь, просто отсоединив плюсовую клемму цепи.
  5. Затем подключите цифровой мультиметр последовательно к цепи . Это означает, что я прикасаюсь красным щупом к положительной стороне батареи, а черным щупом к отрицательной стороне светодиода.
  6. Теперь светодиод должен загореться, и вы должны увидеть показания на цифровом дисплее.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции
  7. После завершения измерения вы можете все отключить, а также установить переключатель в положение «Выкл.».

Тест hFE для транзисторов

Гибридный параметр Коэффициент усиления по прямому току, общий эмиттер (hFE) определяет коэффициент усиления транзистора по току или коэффициент усиления. У каждого транзистора есть свое значение hFE, и оно находится в диапазоне от 10 до 500. Чтобы проверить свой, выполните следующие быстрые шаги:

  1. Установите циферблат в поле hFE .
  2. В зависимости от типа транзистора (NPN или PNP) вставьте коллектор (C), базу (B) и эмиттер (E) в соответствующие отверстия соответствующего поля.
  3. В случае отсутствия показаний попробуйте перенастроить транзистор , пока не увидите значение hFE на цифровом экране.
  4. После того, как вы записали значения, вы не можете установить поворотный переключатель в положение «Выкл.» и отсоединить датчики.Работа с мультиметром для начинающих: Как пользоваться мультиметром: фото, видео, инструкции

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
