Работа с динамометрическим ключом: Подробная инструкция, как пользоваться динамометрическим ключом

Инструкция правильной работы и обслуживания динамометрических ключей

Обтекание

Hӧgert Technik это марка ручных инструментов, оснастки для электроинструмента и продуктов СИЗ, на данный момент на рынке свыше 5 лет. Успешно развивает свое предложение новыми группами продуктов, предлагая текущий ассортимент среди которых с категорий инструмента механического, для СТО, строительного или наборов инструментов. В 2019 году самой динамично развиваемой категорией была одежда и аксессуары СИЗ и Авто инструменты, где находятся высоко специализированные продукты, направленны на определенный вид работ как в малых СТО так и в профессиональных авто сервисах. Среди других — это домкраты, съёмники, блокираторы шестерней, компрессометры и инструмент для ремонта тормозной системы. В предложении доступны инструменты как для универсального применения так и для специализированного, предназначенного для определенных марок автомобилей. С появления марки, самой большой категорией в портфолио является категория механических инструментов. Здесь доступно свыше 550 индексов инструмента, которые пригодятся каждому профессионалу.

Одним из многочисленных таких инструментов, необходимых в каждому профессионалу, является динамометрический ключ, позволяющий закручивать болты и гайки с необходимой силой, там где важна высокая точность. Особо рекомендуемый при с алюминиевыми соединениями и соединения алюминия и стали. Нередко появляются вопросы относительно не только калибровки ключа, а так же и самого использования и консервации. Совершая покупку в спешке или же хотя бы через интернет, не всегда есть время и возможность получения у продавца ответов на все наши вопросы. Отсутствия соответствующего знания на тему таких специализированных ключей как динамометрических может привести к повреждению, а порой полной поломке инструмента. Во время закрутки соединений частно полагаемся на свой опыт и ощущения, что часто приводит к чрезмерной затяжке и повреждение болта. Стоит знать несколько правил использования, консервации и калибровки динамометрических ключей.

Сертификат калибровки
Покупая динамометрический ключ, необходимо обратить внимание на сертификат калибровки или же свидетельство соответствия согласно нормам ISO 6789 (новая версия с 2017 года). Сертификация или же свидетельство являются обязательными для каждого производителя динамометрических ключей. Можем так же просить свидетельство о соответствии нормам с лабораторий аккредитированных Польским Центром Аккредитации ,8(ПЦА). Дополнительное свидетельство из ПЦА всегда требует финансовых вложений для производителя, но для потребителя дает понимание что продукт соответствует нормам и пригоден к использованию. Не стоит приобретать динамометрические ключи, которые не имеют сертификатов, свидетельств исполнения норм и калибровки.
Диапазон измерения ключа
Применяемый стандарт ISO строго определяет калибровку механических ключей в диапазоне от 20 до 100%. В следствии: ключ до 100 Nm должен иметь нижний порог диапазона работы от 20 Nm, ключ до 400 Nm имеет порог от 80 Nm, а ключ до 1000 Nm от 200 Nm. Электронные ключи должны быть откалиброваны от 10 до 100%, например 10-100 Nm, 40-400 Nm, 100-1000 Nm. Диапазон работы динамометрического ключа всегда должен быть с исходящими нормами. Необходимо всегда обращать внимание на то, что бы производитель придерживался данных норм.

Послабление механизма динамометрического ключа
После окончания работы с динамометрическим ключом механической версии, необходимо всегда послаблять его механизм. Не исполнение данного действия после каждого использования является одной из распространённых причин ведущих к повреждению инструмента. Повреждается пружина механизма, что ведет к потери точности работы ключа. Никогда нельзя оставлять ключ с установленной силой момента, так как многократное повторение процесса приводит к отсутствию возможности корректировки ошибки во время калибровки.

Важным аспектом является регулярная калибровка динамометрического ключа.
Данное действие нужно проводить в среднем раз на 12 месяцев. В случае электронных ключей есть возможность напоминания по истечению 5000 циклов. В этом случае необходимо во время покупки ключа спросить о программе соединения с ключом и сервисном пароле. Во время обнаружения ошибки или отклонения от норм измерения, без программы и пароля не произведется регулировка электронного динамометрического ключа. Ключи в Версии механической как и электронной должны быть калиброваны постоянно. Это дает возможность долговременной и безошибочной работы инструмента, без риска быстрого повреждения.
Подводя итоги нужно добавить, что важным вопросом является индивидуальный номер регистрации ключа. Покупая ключ необходимо проверить находиться ли номер на инструменте, обычно он указан на видном месте. Этот уникальный номер дает гарантию получения сертификата калибровки инструмента. Этот же номер должен находиться на сертификате калибровки ключа. Нужно помнить о проверки правильности номера на ключе и свидетельстве калибровки.

незаменимый инструмент для каждого автомобиля / Автомобили и другие средства передвижения и аксессуары / iXBT Live

Для работы проектов iXBT. com нужны файлы cookie и сервисы аналитики. Продолжая посещать сайты проектов вы соглашаетесь с нашей Политикой в отношении файлов cookie

При ремонте автомобиля стоит тщательно подбирать инструмент, которым будет производиться ремонт. Это не только гарантия открученных гаек, но и безопасности во время работы. Во время ремонта стоит учитывать, что замененные детали нужно затягивать с правильным усилием.

Содержание

• Характеристики и комплект поставки
• Внешний вид
• В работе

Характеристики и комплект поставки

Ключ поставляется в плотной пластиковой кейсе с хорошей защитой случайного падения или внешнего воздействия. Вокруг пластикового кожуха расположилась картонная оболочка, являющаяся дополнительной информацией, которая включает в себя изображение, информация по производителе, технических характеристиках и описания основных возможностей.

Пластиковый кейс с литыми застежками и шарнирами довольно объемный и при падении должен взять на себя весь удар. На верхней откидной части наклейка с указанием содержимого. Под крышкой так же можно встретить указание измерительных величин для удобного перерасчета.

Ключ уложен в специальные углубления, а под ним несколько листков бумаги, в которых содержится инструкция на русском языке, калибровочный сертификат и инструкция по технике безопасности.

Инструкция содержит полную схему разбора с наименованиями используемых запчастей. Кстати для динамометрических ключей так и для других трещоточных устройств Арсенал можно купить ремкомплекты с выбором по мощности.

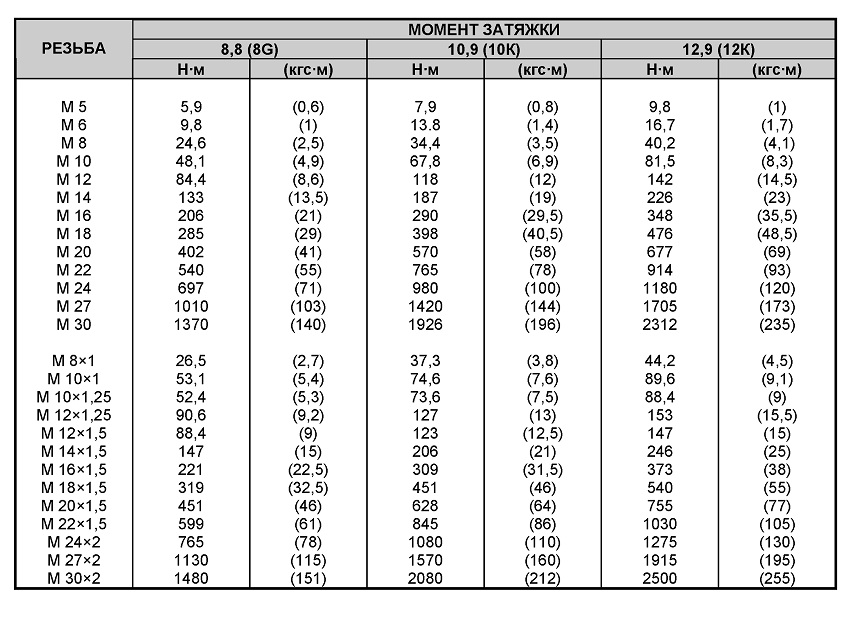

Здесь же в инструкции таблица для удобного выбора момента затяжки с переводом с КГсм на ньютоны и обратно.

Характеристики:

• Тип — предельный
• Квадрат — 1/2 дюйма
• Min усилие, Нм — 28
• Max усилие, Нм — 210
• Трещотка — есть
• Материал — CrV
• Вес нетто, кг — 1,66
• Габариты (ДхШхВ), мм — 495*78*68
• Производство — Тайвань

Внешний вид

 Ключ довольно длинный и увесистый, что позволяет закручивать резьбовые соединения с усилием до 210 Нм. Внешне он не отличается от других трещоточных устройств Арсенал, но имеет более длинный корпус и небольшие изменения в ручке. Головка храповика (трещоточный механизм) выполнена из металла и имеет усиленные стопоры, а количество зубьев на шестерне — 24. Из под уплотнительного резинового кольца, между рычагом и цевьем заложена смазка. Динамометрический ключ с посадочным квадратом на 1/2″ можно использовать с любыми торцевыми головками соответствующего размера.

Цевье не лакированное, как любят делать многие производители, а слегка шероховатое, что упрощает удержание во время эксплуатации. На теле гравировкой нанесен логотип производителя, а ближе к ручке можно увидеть выштамповку серийного номера.

На теле цевья ближе к регулировочной ручке, гравировкой нанесена разметка в двух единицах измерения. Такой стиль нанесения полностью исключает возможность случайного стирания.

Регулировочная ручка имеет гравировку для более точной настройки прилагаемого усилия, а рифленая поверхность усиливает сцепление во время затяжки. На торце ключа установлен фиксатор крутящего момента для жесткого удержания выбранной настройки.

Моменты настройки довольно точные и соответствуют гравировке.

В работе

 Переходим к полевым испытаниям. На ремонте сейчас стоит Toyota RAV4, поэтому стоит воспользоваться и проверить моменты затяжки резьбовых соединений. Согласно мануалу по обслуживанию японского автомобиля, моменты затяжки колесных гаек должны соответствовать 103 Нм. Не затянутая гайка может быть причиной поломки.

 Опора стойки крепится к кузову на 3 гайки с моментом затяжки 39 Нм.

Ключ динамометрический 1/2″ 28-210Нм Арсенал  станет незаменимым помощником во время ремонта и эксплуатации автомобиля как автомобильном сервисе, так и при небольшом гараже. Удобный выбор нужного усилия в разных единицах измерений, длинный рычаг для облегчения затягивания, выбор стороны вращения, все это облегчит и сократит время на ремонтные работы.

Новости

Публикации

Современные мессенджеры, такие как Telegram, обеспечивают нам простой и удобный способ общения с друзьями и близкими. В данном мессенджере мы можем отправлять и получать различные файлы, включая…

На нашей планете насчитывается ~ 900 тыс. островов, но лишь 16 тыс. из них населены. Одни острова расположены посреди озера, другие прячутся в русле реки, третьи окружены со всех сторон океаном….

Микроволновая печь является одним из самых распространённых бытовых электроприборов. С ее помощью можно очень быстро приготовить или подогреть пищу, а также разморозить продукты из морозилки….

Может ли полноценный компьютер для офисных и домашних задач помещаться в карман? — Конечно! Мини-ПК в последнее время вышли на оптимальный уровень кривой «размер корпуса — производительность»….

Весна наступила, и это означает, что летний велосезон уже не за горами. Пришло время проверить и подготовить наши велосипеды к предстоящим поездкам. Ниже мы рассмотрим несколько шагов, которые…

Сегодня у меня небольшой обзор кейса для внешнего подключения жестких дисков. У Orico появилась модель HM35C3, куда можно устанавливать и 3,5 HDD и 2,5 SSD. Решение универсальное и, на мой…

Динамометрические инструменты: 7 советов по безопасности, которые вам обязательно нужно знать

Когда вы работаете в мастерской, безопасность является главным приоритетом. И это верно независимо от того, на какой работе вы работаете.

Чтобы помочь вам обеспечить безопасность ваших сотрудников и инструментов, мы собрали несколько простых советов по безопасности при работе с динамометрическими инструментами — от технического обслуживания и хранения до практических советов для повседневного использования.

От трещотки до гаечных ключей — Totalkare поможет вам

© Totalkare Ltd

1.  Прочитайте руководство

Даже самые лучшие инструменты безопасны только при правильном использовании, и динамометрический ключ не является исключением.

Поэтому, если вы хотите максимально продлить срок службы динамометрических инструментов (и свести к минимуму риск собственной травмы), очень важно, чтобы вы понимали, как они работают и как их использовать, а это означает, что вы должны найти время, чтобы прочитать вручную внимательно.

2. Носите правильное защитное снаряжение

Может показаться, что работа со средним крутящим моментом не представляет особой опасности. Но задействованные силы невероятны, и материалы подвергаются огромной нагрузке.

Динамометрические ключи могут соскальзывать, а сами болты могут треснуть или расколоться, что может привести к разлету мусора на высоких скоростях.

И если это когда-нибудь случится, вы будете рады, что надели подходящие защитные очки и перчатки, чтобы защитить себя.

3.  Осмотрите гаечный ключ и фитинги

Прежде чем приступить к какой-либо новой работе с затяжкой, вам необходимо тщательно осмотреть динамометрический инструмент, а также крепления, с которыми вы собираетесь работать.

Проверьте наличие трещин или изношенных головок на динамометрическом ключе, а также любых признаков трещин или расколов на болтах, которые вы крепите.

Если вы заметили какие-либо признаки повреждения или износа, отложите работу и проверьте, отремонтируйте и повторно откалибруйте динамометрический инструмент, прежде чем вернуться к нему.

4.  Всегда тяните и никогда не толкайте

Работа с крутящим моментом сопряжена с большим усилием, и может возникнуть соблазн использовать собственный вес тела, чтобы помочь себе.

Но даже при наличии идеальных инструментов и приспособлений всегда есть вероятность, что инструмент может соскользнуть. И если вы нажимаете на свой динамометрический ключ всем весом позади него, вы окажетесь на полу, если он соскользнет.

Так что всегда тяни и никогда не толкай. Сохраняйте устойчивую позицию, расставив ноги, и будьте готовы отрегулировать равновесие, если динамометрический инструмент соскользнет с фитинга.

5. Придерживайтесь ограничений

Производители не просто так устанавливают определенные диапазоны для своих инструментов. И если вы вытолкнете свои инструменты за эти безопасные пределы, вы подвергаете себя и других риску причинения вреда.

В большинстве случаев механический динамометрический ключ откалиброван от 20% до 100% полной шкалы — именно в этом диапазоне вам необходимо оставаться внутри.

В идеале вы всегда должны стремиться использовать динамометрический инструмент примерно на 50 % от его общей мощности, что часто означает, что вам потребуется несколько различных динамометрических инструментов с различными калибровками, когда вы переключаетесь между разными креплениями.

6.  Проверьте его после любого удара

Калиброванный динамометрический инструмент — это хрупкий инструмент, а это означает, что на него могут повлиять даже самые незначительные повреждения или изменения в окружающей среде.

Так что, если вы когда-нибудь уроните динамометрический инструмент (или если вы поскользнетесь на креплении и инструмент подвергнется удару), приостановите работу и проверьте и откалибруйте инструмент.

7. Храните с осторожностью

Как и в случае с ударными инструментами, способ хранения динамометрических инструментов может повлиять на их точность, а также на их целостность и безопасность их использования.

Поэтому, когда вы закончите работу с затяжкой, всегда храните инструмент в защитном футляре, вдали от любых источников тепла, коррозионных веществ или чрезмерной влаги.

А если вы работаете с гаечным ключом, вы всегда должны хранить его в самом низком положении на шкале.

Хотите инвестировать в безопасный набор инструментов?

Мы знаем, насколько важны правильные инструменты для правильной работы, и насколько важно знать, что вы покупаете качество.

Итак, если вы ищете новый набор динамометрических инструментов для своей мастерской, ознакомьтесь с полным ассортиментом динамометрических инструментов Totalkare в нашем интернет-магазине — от надежных ручных ключей до мощных моторизованных аккумуляторных инструментов.

Эта статья была первоначально опубликована Totalkare Ltd.

Полное руководство по работе динамометрических инструментов

Крутящий момент может иметь несколько итераций, но в нашем мире крутящий момент проще всего описать как:

Приложение силы к рычагу с фиксированной точкой. На картинке ниже показан комбинированный ключ на оси картинга.
Гаечный ключ закреплен на гайке, и усилие будет прикладываться рукой к противоположному концу.

В Северной Америке мы называем крутящий момент «фут-фунтами» — это несколько неточное описание. При приложении крутящего момента мы на самом деле применяем фунты силы на фут, европейцы скажут «фунты-футы», что гораздо точнее. При работе с метрическими единицами измерения будут использоваться ньютон-метры или НМ.

В среднем человек может тянуть с усилием около 100 фунтов. Если тянуть с силой 100 фунтов на гаечный ключ длиной один фут, это будет равно 100 фут-фунтам или 100 фунт-силам на фут (сила в фунтах на фут). В более широком смысле, вытягивание с тем же усилием в 100 фунтов гаечного ключа длиной пять футов будет генерировать 500 фунтов силы на фут.

Ознакомьтесь с более полным определением здесь — wikipedia.

Так что же такое резьбовое крепление?

Резьбовой крепеж может показаться запутанным или пугающим, но это не так, это просто шпильки или болты.

Хотя они могут выглядеть как статичные куски стали, ничто не может быть дальше от истины.

Резьбовые крепления, будь то шпильки или болты, на самом деле являются промышленными пружинами . Они растягиваются при затягивании, и это тенденция застежки возвращаться к своему первоначальному размеру, которая на самом деле удерживает вещи вместе (также известная как сила зажима).

В какой-то момент мы все играли с пружинкой ручки, осторожно потянув и наблюдая, как она возвращается в исходное положение; большинство из нас также зашли слишком далеко, когда весна возвращается, но не полностью, и тогда приходится избавляться от пружины. В мире управляемого болтового соединения эти фазы растяжения имеют определенные термины:

Эластичная область — где застежка растягивается и возвращается к нормальному размеру
Предел текучести или пластическая деформация — там, где застежка деформировалась — она ​​может вернуться, но не полностью, в этот момент ее необходимо заменить
Точка разрыва — Как это ни звучит, застежка ломается

При правильном использовании динамометрические инструменты помогут удерживать застежки в эластичной области.

Существует несколько типов динамометрических ключей, наиболее распространенным из которых является Механический динамометрический ключ . Они специально разработаны для предупреждения оператора о достижении желаемого крутящего момента. Микрометрические ключи или «Clicker» составляют подавляющее большинство механических динамометрических ключей и издают слышимый щелчок, который также может ощущаться оператором.

Другие типы механического динамометрического ключа: циферблат , разрезная балка, скользящий ключ, ломающаяся задняя часть, электронный и многие другие; все они имеют свою собственную уникальную механическую работу и сигнал предупреждения о крутящем моменте.

Эти инструменты играют очень важную роль, когда точно затянутые крепежные детали являются решающим фактором в данном применении… и это может быть промышленной тайной, но все крепежные детали должны быть точно затянуты.

Динамометрический ключ обычно используется при установке колес на автомобиль. Колесные шпильки имеют крутящий момент, указанный производителем для достижения оптимальных результатов (не слишком туго, не слишком свободно — в самый раз).

Не менее важным для точности является постоянство, означающее, что все крепежные детали в соединении нагружаются примерно с одинаковым крутящим моментом, так что каждый крепеж выполняет одинаковую работу. Если один из них перегружен, а баланс недогружен, вы можете рискнуть поломкой крепежа. Как только одно крепление выходит из строя, оставшиеся крепления должны нести эту нагрузку, и, вероятно, выход из строя баланса — только вопрос времени.

Так что же такое гидравлический динамометрический ключ?

Это усовершенствованная версия традиционного ручного динамометрического ключа, но вместо того, чтобы на ключ воздействовала ручная сила оператора, тянущего ключ, на ключ воздействует гидравлический поршень. Производительность гидравлического ключа определяется тремя факторами:

Длина ключа (часто называемая приводной пластиной)
Площадь поверхности поршня привода
Прикладываемое гидравлическое давление

При приложении давления к площади поверхности поршня создается Сила (фунты). Когда эта сила воздействует на гаечный ключ на расстоянии (футы), создается крутящий момент. Регулировка гидравлического давления регулирует выходной крутящий момент ключа.

На анимации, выделяющей наш RT-4, мы показываем, что при максимальном давлении 10 000 фунтов на квадратный дюйм привод создает усилие в 15 000 фунтов, а с плечом рычага 3 3/4 дюйма приводит к крутящему моменту в 4 000 фунт-сила/фут.

Регулируя входное давление привода, мы можем предсказать выходную мощность инструмента. IE: 5000 фунтов на квадратный дюйм приведет к крутящему моменту 2000 фунт-сила-фут

Эти гайковерты легкие и бесшумные по сравнению с ударными гайковертами. Известные своей высокой точностью до +3%, они идеально подходят для отраслей и областей применения, где используются крепежные детали большого диаметра (1 дюйм+).

Итак, что такое пневматический динамометрический ключ? определяется как: Содержащие или работающие на воздухе или газе под давлением

Пневматические динамометрические ключи, также известные как Гайковерты используют очень мощные и высокоскоростные пневматические двигатели, соединенные с планетарной коробкой передач с высоким передаточным непрерывно вращается без шума и вибрации ударных гайковертов. Они работают вместе с Фильтр/регулятор/лубрикатор (FRL) узел, который регулирует величину давления воздуха, получаемого инструментом.

Гайковерты обычно работают в диапазоне атмосферного давления около 20-90 фунтов на квадратный дюйм. Как и в случае с гидравлическим динамометрическим ключом, величина используемого давления будет определять производительность инструмента.

Сила пневматического двигателя может составлять всего 15-30 фунтов силы/фут, но он вращается со скоростью 1000 об/мин. При прохождении через коробку передач скорость снижается, но мощность увеличивается, в результате чего выходная мощность составляет от сотен футо-фунтов до десятков тысяч футо-фунтов, а выходная мощность будет составлять от долей об/мин до десятков об/мин.

Итак, как мне получить максимальную отдачу от моего динамометрического инструмента?

Помимо проверки работоспособности динамометрического инструмента, самым важным является точность. Точность динамометрических инструментов может меняться по ряду причин.

Факторы, влияющие на точность механического динамометрического ключа:

• Падение или неправильное обращение
• Не нагружая пружину, механический ключ следует вернуть на самое нижнее деление в конце использования
• Использование большого объема, вызывающее износ внутренних деталей
• Слишком сильное разматывание ключа, что приводит к смещению внутреннего поворотного блока
• Хранение в грязных/влажных условиях

Факторы, влияющие на точность гидравлического динамометрического ключа:

• Манометр на насосе теряет точность
• Поршень изнашивает цилиндр
• Смазка между штоком поршня и механизмом ведущего диска
• Компоненты привода со временем изнашиваются

Гидравлические ключи в чем-то уникальны тем, что по мере износа их производительность со временем может увеличиваться

Факторы, влияющие на точность пневматического динамометрического ключа:

• Износ лопастей/цилиндра/ротора пневматического двигателя
• Любой износ коробки передач
• Вода в пневматическом двигателе
• Смазка в коробке передач
• Точность манометра на сборке FRL

Очень важно, чтобы ваш Torque Tool регулярно проверялся и калибровался.

Очистка и смазка также важны для срока службы динамометрического инструмента. Один закон для всех динамометрических инструментов:

НИКОГДА НЕ СМАЗЫВАЙТЕ ТРЕЩОТЧИК! Смазка слишком густая и может препятствовать зацеплению собачки/сегмента с зубьями храповика, а также может попасть в пружины и ограничить их работу. Храповики следует очистить и нанести тонкий слой масла для предотвращения коррозии.

Для поддержания точности и продления срока службы динамометрического инструмента также рекомендуется чистить инструмент после каждого использования.

Гидравлические ключи требуют регулярной смазки:

• Шток поршня
• Диск привода
• Боковые пластины
• Любые внутренние движущиеся части (кроме храповика)

Вот и все, вы изучили Полное руководство по работе с динамометрическими инструментами,  , и мы надеемся, что вы узнали ценную информацию, которая поможет вам вывести свое ремесло на новый уровень!

Как мы уже говорили ранее, пожалуйста, обращайтесь к этой статье как к живому документу, так как мы будем периодически обновлять материал.
