Как проверить диодный мост тестером (фото, видео)

Лишь немногие водители знают, как производится проверка диодного моста мультиметром, а эти знания могут быть очень полезными. Данный элемент играет важную роль в работе генератора, и из-за него аккумулятор заряжается корректно. Часто, если возникает какая-нибудь поломка, водители сразу везут свое авто на СТО. Но часто достаточно просто произвести проверку диодного моста мультиметром, после чего можно будет решить проблему самостоятельно, оставив у себя деньги, которые бы пришлось заплатить за ремонт. Давайте же подробно разберемся, что это за элемент генератора и для чего он нужен вообще.

Что такое диодный мост? Его принцип работы

Это устройство в зарядном элементе играет роль выпрямителя. Для преобразования тока в генераторе устанавливается от 4 до 6 диодов, и все они объединяются в единую цепь, именуемую диодным мостом. Он же находится непосредственно в самом генераторе.

Принцип работы этого элемента прост: он пропускает вырабатываемый генератором ток к аккумулятору и не пропускает его в обратном направлении — от аккумулятора к генератору. В данном случае в одном направлении создается сопротивление определенной величины, а в обратном направлении сопротивление стремится к бесконечности. Если возникнет какая-либо неисправность с мостом, то электроника автомобиля даст сбой. Вернее, даст сбой аккумулятор, а без него автомобиль банально не заведется, так как сам стартер получает питание от аккумулятора.

Как проверить без монтажа

Осуществить проверку бытового или автомобильного оборудования на месте и не разбирать генератор с выпаиванием деталей можно. Это несложная задача. Для этого необходимо открутить имеющиеся генераторные провода с регулятором напряжения, играющие большую роль в процессе, поставить на омметровый режим контрольный мультиметровый тестер и подключить лампу к транспортному электрооборудованию.

Вам это будет интересно Генераторы на магнитах, работающие без топлива

Схема проверки без монтажа

Благодаря такому методу можно быстро осуществить проверку исправности всего моста или отдельных диодов, не заглядывая в оглавление учебных пособий. Также полупроводники можно проверить с помощью лампы. Для этого аккумулятор подключается к лампе и около нее делают разрыв. Счищенные концы будут служить щупами, чтобы облегчить проверку. Они вместе приживаются к корпусной части и диодным выводам в одной полярности, а потом в другой. При первом случае исправный полупроводник зажжет лампочку, а в ином варианте этого не произойдет. При этом будет слышное негромкое попискивание, и происходить токовое преобразование.

Из-за чего перегорает диодный мост?

Проверка диодного моста генератора мультиметром предполагает в том числе и выяснение причин, почему диодный мост выходит из строя. Наиболее распространенная причина — накапливание воды внутри. Часто после мойки машины или езде по лужам мост может перегорать.

Вторая причина — переполюсовка на клеммах аккумулятора. Это случается при неумелом прикуривании или при подключении зарядного устройства к аккумулятору. Конечно, могут быть и более сложные причины перегорания моста, однако чаще всего это случается по одной из этих двух причин. Поэтому старайтесь избегать езды по глубоким лужам и заряжайте аккумулятор правильно.

Исполнения схемы

После подачи на входные клеммы переменного напряжения, ток начинает протекать только через два диода, другие же два остаются закрытыми. Затем закрытые открываются, пропуская сквозь себя электрический ток, а открытые – закрываются.

В основе процесса лежит свойство полупроводникового устройства – пропускать ток сквозь себя в одном направлении и препятствовать его прохождению обратно. Полезно будет узнать, как прозвонить такую схему, если она перестала работать.

Мостовые диодные схемы могут иметь два вида исполнения: либо изготавливаться из отдельных диодов, либо формироваться как монолитная конструкция. Второй вариант сборки предпочтительнее, потому что занимает меньше места и является более дешевым, однако при выходе из строя хотя бы одного элемента придется заменить всю монолитную конструкцию.

Как сказывается сгоревший диодный мост?

Если возникают какие-либо проблемы с аккумулятором, то в первую очередь стоит произвести проверку диодного моста мультиметром. Аккумулятор напрямую связан с этим мостом. При его поломке возможны 2 варианта: ток вообще не идет к аккумулятору либо идет, но очень высокий. Это может привести к вскипанию электролита.

Поэтому при возникновении проблемы с мостом решать ее необходимо очень быстро. В противном случае придется покупать новый аккумулятор, а он недешевый. Поэтому лучше иметь представление о том, как производится проверка диодного моста мультиметром на 2110 и других моделях марки ВАЗ. Как минимум есть 2 способа проверки: при помощи мультиметра или обычной лампочки. Рассмотрим оба способа.

Проверка лампочкой

Первое — извлекаем диодный мост из генератора. Впрочем, в случае с лампочкой без этого можно обойтись. Берем мост в собранном виде и дотрагиваемся им до аккумуляторной клеммы. Обязательно следите, чтобы контакт был постоянным и прочным. Теперь берем лампочку и ее контактом (плюсом) прикасаемся к плюсу аккумулятора.

Теперь поочередно прикасаемся к другим контактом лампы к контактам диодов, затем к контактам подключения обмотки стартера. Если лампочка будет гореть, то это значит, что мост «пробит» и, следовательно, он нерабочий. Теперь, если этапами подключать цепь через один диод, то можно выявить неисправный элемент и заменить его на новый.

Если есть необходимость проверить мост на разрыв цепи, то минус моста «кидаем» на плюс аккумулятора. Затем подключаем лампу плюсом к плюсу батареи. Теперь свободный контакт лампы подключаем к элементам, как описано выше. Лампа в этом случае должна гореть. Если она вообще не горит или горит тусклым светом, то обрыв в цепи диодов имеет место.

Инструкция по проверке

Осуществляется проверка при помощи нескольких способов. Это делается с содействием мультиметра и лампы. При первом способе измерения более точные и безопасные. Однако, при неполадках мультиметра, можно использовать лампу фонаря, имеющую напряжение в 12 вот. После выбора способа измерения и нахождения диодного моста, необходимо осмотреть всю плату.

Лампа фонаря в 12 вольт для проверки моста

Элементы должны обладать естественным цветом, отсутствием обугленности или разрушенности. Также нужно посмотреть на место, где находится пайка и дорожки. Важно, чтобы не было лопнутых и отпаянных частей. Также необходимо осмотреть электролитического вида конденсаторные бочонки. Они должны иметь не поврежденный и не вздувшийся вид. При вздутии и взрыве какого-то конденсатора, необходимо сделать его отпайку. Все равно эта деталь нуждается в замене и будет мешаться при замерах. При взрыве конденсатора, необходимо после выпайки тщательно сделать промывку платы при помощи спирта, поскольку части этого элемента представляют собой кислотные электролиты, проводящие ток.

Вам это будет интересно Принцип работы реле тока и виды устройств

Далее необходимо осуществить прозвонку диодного моста. Она осуществляется в несколько этапов. Вначале на месте без выпайки, затем более точно с выпаиванием схемы из устройства. Как правило, во многих случаях требуется только прозвонка на месте. Для работы следует взять стрелочного или цифрового вида мультиметр и поставить режим замера сопротивления на 1 кОМ.

Обратите внимание! В случае с цифровым мультиметром, необходимо поставить на режим проверки диодов. В каждом случае результат нормального напряжения следующий: до 200 и 700 Ом.

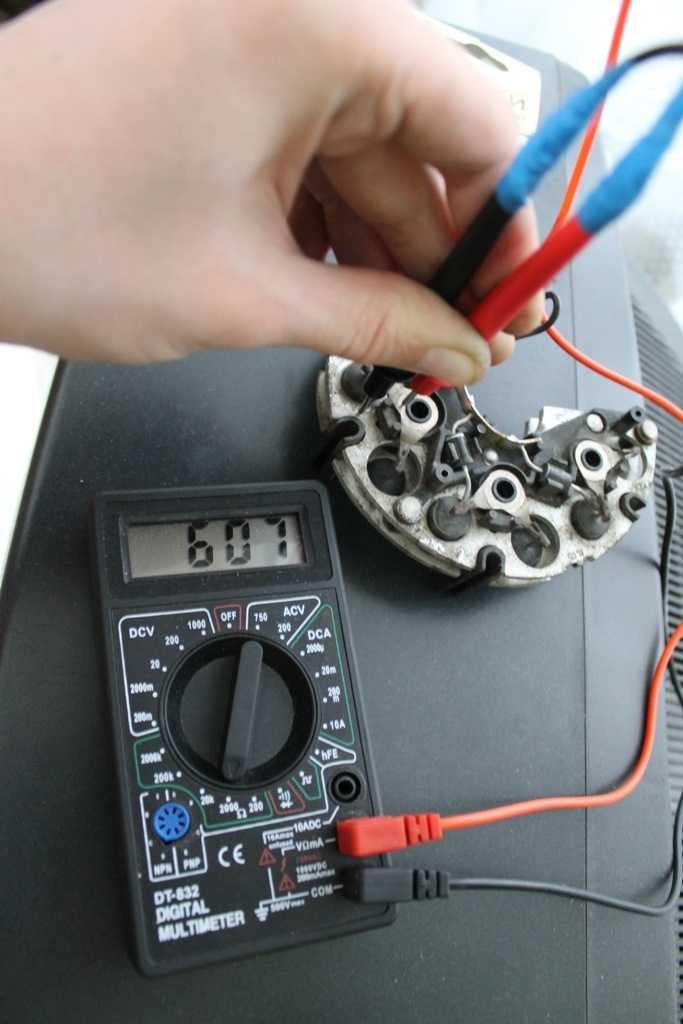

Проверка моста мультиметром

С помощью тестера на генераторе

Выполнить проверку диодного моста на генераторе можно при помощи выполнения следующих действий:

1. Выпаять мост из генератора и проверить мультиметром каждый диод на режиме сопротивления 1 кОм;
2. Подвести щупы к диодным краям и сделать измерение;
3. Подвести щупы к диодным краям в противоположном порядке и сделать повторное измерение через 10 минут.

В дополнение к теме, как проверить диодный мост генератора мультиметром, необходимо отметить, что отрицательные и положительные контакты его работают исправно при выдаче значения до 700 Ом. При показании значения меньше 500 Ом или знака бесконечности, речь идет о неисправности оборудования.

Прозвонка моста генераторной лампой

При отсутствии мультиметра, можно проверить диодный мост при помощи лампочки и батарейки. Необходимо взять батарейку или кассету с батарейками 12 вольт, а также лампу накаливания, соответствующую по напряжению батарейкам. Она должна быть выбрана маломощная. В противном случае, можно сжечь диодный мостик током. Сможет подойти для измерения лампочка из фонаря или подфарников. Далее необходимо действовать так, как указывает схема проверки диодного моста.

Схема проверки моста при помощи генераторной лампы

Согласно шагам схемы слева, необходимо установить диод в прямом направлении. В этот момент лампочка должна загореться. Это ключевой признак нормальной работы. По правой схеме лампочка не должна загореться. Все что нужно, это собрать тестер и щупы, прозвонить мост и смотреть на лампу.

Обратите внимание! Если лампочка загорается, это говорит о маленьком сопротивлении. Если нет, то о большом значении.

Проверка диодного моста мультиметром

Как и в предыдущем способе проверки с лампочкой, в данном случае также необходимо снимать мост с генератора. При проверке диодного моста мультиметром каждый диод проверяется отдельно. Для начала необходимо включить мультиметр в режим «Прозвон», но если такого режима нет, то просто установите сопротивление 1 кОм. В этом режиме при замыкании двух контактов он будет звонить.

Мост делится на две части: вспомогательные и силовые диоды. Проверка диодного моста мультиметром ВАЗ-2114 и других марок производится одинаково для обоих частей. Принцип следующий: работающий диод в направлении аккумулятора будет показывает сопротивление, равное нескольким сотням Ом, в обратном направлении сопротивление будет стремиться к бесконечности.

Подключаем щупы мультиметра к каждому контакту диодов. И если прибор будет показывать значение, которое отличается от значения после смены щупов местами, то это говорит о том, что диод сгорел. Эту операцию необходимо проводить для каждого диода.

Почему сгорел диодный мост генератора

Главная » Электрика » Почему сгорел диодный мост генератора
426

Разбираемся по какой причине горит диодный мост в автомобильном генераторе

Основной узел в электрической системе любого транспортного средства – генератор. Без этого узла исправный автомобиль даже на новой полностью заряженной аккумуляторной батарее долго ехать не будет. Следовательно, данный агрегат должен всё время быть в работоспособном состоянии, то есть полностью исправным.

При этом первичную диагностику машины можно провести, не вставая с кресла водителя. Однако ремонт или детальная проверка требуют демонтажа источника постоянного тока с дальнейшей его разборкой, чтобы открыть доступ к диодам. Но перед этим автомобилист должен знать основные способы проверки диодного моста.

Как определить исправность генератора

Информация о состоянии работы основного агрегата, отвечающего за выработку электрической энергии в машине, для удобства автомобилистов выводится на приборную панель. Значок на панели приборов, напоминающий аккумулятор после запуска силового агрегата транспортного средства должен гаснуть. Это обозначает, что питание основных электрических узлов было переключено с аккумуляторной батареи на генератор. Если индикатор не гаснет – это свидетельствует о поломке в электрической цепи. Также на проблемы может указывать недостаточный заряд аккумулятора ввиду недополучения нормального номинала тока.

Основные признаки, указывающие на неисправность диодного моста

Нормально работающий диод проводит ток сугубо в одном направлении. В случае возникновения пробоя появляется утечка тока, которая с бортовой сети попадает на обмотки стартера. Сегодня на автомобилях устанавливается несколько типов диодных мостов:

• диодный мост без дополнительного охлаждения;
• диодный мост с пассивным охлаждением за счёт специальных радиаторов.

Помимо этого есть разные типы подключения обмоток и соединения площадок моста: при помощи сварки или пайки. Первым признаком того, что генератор функционирует нестабильно ввиду поломки диодного моста, является быстрая и частая разрядка аккумуляторной батареи. Существуют и другие причины, по которым можно косвенно определить сгорание диодов в выпрямителе:

• недостаточная искра на свечах зажигания;
• фары с тусклым светом во время функционирования силового агрегата;
• перебои в работе звуковой системы;
• значительное снижение мощности вентиляторов охлаждения;
• плохая работа системы кондиционирования.

Если будут замечены любые из выше рассмотренных признаков, не стоит паниковать, а лучше выяснить, почему сгорели диоды, для чего стоит обратиться за помощью к специалистам станции технического обслуживания.

Подготавливаем диодный мост к самостоятельной диагностике

Проверить работоспособность моста генератора можно собственными силами, если понимать, как прозваниваются диоды. Но прежде чем начать диагностику нужно провести подготовительные мероприятия. Для этого нужно генератор разобрать для получения доступа к диодам:

• Крепёжные элементы (болты) удерживающие переднюю и заднюю крышку откручиваются.
• На следующем этапе выполняется отсоединение корпуса от обмотки стартера.
• Если конструкция моста, разборная, то узел откручивают.
• От генератора отсоединяется плюсовая клемма.
• Проверяется способ крепления минуса. Если клемма независимая её отключают.
• После снятия передней стенки, мост отсоединяется от обмоток. С этой целью используется паяльник, которым нагреваются выводы до закипания припоя, после чего они аккуратно отодвигаются в сторону с помощью отвёртки.

После завершения подготовительных работ нужно разобраться с вопросом, как правильно проверить, что сгорел диодный мост?

Признаки выхода из строя диодов

Основной проблемой в выпрямительном мосту являются диоды. Начинать проверку агрегата вырабатывающего электричество в машине следует только после выявления следующих косвенных проблем:

• напряжение на выходных клеммах генератора ниже значения в 13,5 Вольт;
• индикатор на панели приборов в салоне автомобиля продолжает гореть после пуска силового агрегата;
• стрелка на вольтметре при снятии показаний смещается в зону красного цвета;
• индикатор аккумулятора не загорается после включения зажигания.

Похожие симптомы выявляются при поломке регулятора напряжения, ввиду этого его исправность проверяют в первую очередь. Существуют разные причины, почему выходит из строя выпрямительный мост, из-за чего требуется его ремонт или полная замена.

Почему перегорает диодный мост

Существует много ситуаций, которые могут привести к поломке диодов. Однако к наиболее часто встречающимся поломкам можно отнести следующие:

• плата была залита водой;
• грязь совместно с моторным маслом проникла внутрь моста и привела к замыканию;
• произошла переполюсовка контактов на аккумуляторной батарее.

Специалисты рассматривают несколько вариантов проверки работоспособности, выпрямителя тока генератора. Первый способ подразумевает использование мультиметра. Во втором случае достаточно стандартной автомобильной лампочки.

Диагностика диодного моста при помощи мультиметра

Прежде чем понять, почему может гореть диодный мост, предварительно нужно демонтировать сломанный блок. После чего на измерительном приборе устанавливается звуковая индикация. Если такой функции в мультиметре не предусмотрено, то проверка происходит в режиме 1 кОм. Для всех диодов проводятся индивидуальные измерения. В процессе проверки рабочим контактом нужно прикоснуться к концам диода несколько раз, при этом меняя местами щупы прибора. В одном случае тест показывает бесконечно большое сопротивление, а во втором параметры должны колебаться в интервале от 500 до 700 Ом. Если результаты измерений окажутся одинаковыми в разных направлениях – это свидетельствует что тестируемый диод вышел из строя, и требуется его замена.

Проверка диодного моста при помощи лампочки

Естественно мультиметр имеется не у каждого автовладельца и поэтому нужно знать, как проверить генератор транспортного средства подручными средствами? Для этого нужно два куска электрического провода и автомобильная лампа. Сама проверка подразумевает следующие несложные действия:

1. Снимается защитный кожух генератора и на минусовую клемму аккумуляторной батареи подключается пластина диодного моста.
2. Провод от одного конца лампочки подключается к плюсу аккумуляторной батареи, а вторым нужно поочерёдно прикасаться к клеммам оставшихся диодов и к местам подключения обмотки стартера.
3. Если на любом выводе диода лампа загорается, значит, этот элемент вышел из строя и его нужно поменять.

В некоторых случаях может потребоваться проверка диодного моста на обрыв, для чего нужно провести следующие манипуляции:

1. Провод от минусового контакта лампочки подсоединяется к минусу аккумуляторной батареи и в аналогичной последовательности с проверкой на пробой диодов, проводится их тестирование. Единственное что в такой ситуации лампочка должна постоянно гореть.
2. Если в процессе проверки на любой из клемм диодов лампочка не загорелась или её свет очень тусклый, то произошёл обрыв детали и её придётся поменять.

Выявить, почему возникают неисправности в диодном мосту генератора можно самостоятельно в условиях гаража. При этом потребуется обычный тестер, который есть практически у каждого автолюбителя или автомобильная лампочка с двумя проводами.

Видео про ремонт, проверку и замену диодного моста

Проголосуйте, понравилась ли вам статья?
remontpeugeot.ru

Если сопротивление очень низкое

Второй вариант при проверке мультиметром диодного моста генератора ВАЗ-2109 и других моделей предполагает показ нулевых значений. Это говорит о том, что в цепи есть обрыв. Если показания будут близки к нулевым значениям (очень низкое сопротивление), то это значит, что диод пробит. Мультиметр как проверочный прибор позволяет точно указать, какой именно диод вышел из строя, и определить характер поломки. При использовании лампочки все приблизительно так же, однако при слабом зарядочном токе уловить корректную работу сложнее. Поэтому использование мультиметра рекомендуется, но если его нет, то можно попробовать найти неисправность с помощью обычной лампочки.

Впрочем, единственным плюсом проверки лампочкой является тот факт, что снимать диодный мост с генератора необязательно. Но без снятия генератора невозможна проверка диодного моста мультиметром. Не снимая генератора, нельзя это осуществить. Там приходится работать с отдельными частями, но это дает более точный результат.

При обнаружении нерабочего диода его заменяют на новый. Сделать это легко с помощью паяльника. Сам же диод стоит копейки и продается в любых магазинах автозапчастей. Его замена также не представляет собой ничего сложного, и ее можно произвести самостоятельно.

Признаки неисправности диодного моста генератора

Как определить неисправности у генератора

Признаки неисправности диодного моста генератора. Автомобильный генератор и генератор, бытовой электрической станции аналогичны. Соответственно и принцип поиска неисправностей и ремонта однотипны. Единственное отличие в том, что в составе автомобильного генератора присутствует выпрямитель и регулятор напряжения, так автомобильная сеть рассчитана на 12 Вольт. В статье рассмотрены неисправности генератора, и как их можно устранить своими руками. В автомобиле предусмотрена контрольная лампа, которая может оповестить вас о том, что прекращена подача тока от генератора. Если это произошло нужно убедиться, что датчик исправен и лампа правильно подсоединена.

Часто случается, что для этих ламп используется плохой разъем или выходит из строя управляющее реле. Также возможно, что у вас неисправен аккумулятор, заряжающие клеммы или он просто разряжен. При большом потреблении энергии, например, при максимальном использовании осветительных приборов, зарядки или оставленной на ночь включенной магнитоле. Неисправности генератора могут появиться из-за повышенной выработке энергии, когда напряжение выше 14-15 Вольт. Цифры варьируются в зависимости от модели.

Поэтому при поломке аккумулятора необходимо всегда проверять и генератор тоже. Иногда генератор начинает отдавать ток ниже необходимого предела в 13.2 Вольта, тогда необходимо срочно проверить его на предмет поломки.

Не забывайте, что оптимальное количество оборотов для генератора 2000-2500. Если один из этих пунктов подходить к вашему случаю тогда обратитесь в сервис или же проведите самостоятельную диагностику неисправности генератора.

Перед тем как снимать генератор необходимо проверить натяжение ремня привода. Отсутствие электропроводящих соединений аккумулятора или генератора с корпусом автомобиля, возможно, напряжение теряется «по дороге» к аккумулятору. Проверьте также подшипники на предмет зазоров и целостность предохранителей.

Для некоторых видов неисправностей нет необходимости снимать генератор. При наличии стуков или шума во время работ, необходимо отключить провода: шум исчезнет — но образуется замыкание, к сожалению, это дорогие ремонтные работы, стоимость их превышает цену нового оборудования.

Шум остался — замените подшипники, они износились за время использования. Проверьте щетки, может быть, их тоже пора заменить. Контактные щетки и кольца могут быть плохо прижаты, тогда следует отрегулировать пружину. Избавьтесь от грязи и подгорания на кольцах, если есть. От следов подгорания лучше всего помогает наждачная бумага. Если кольца пришли в негодность необходимо заменить ротор. Проверьте при помощи мультиметра контакты ротора.

Неисправности генератора в виде испорченного ротора необходимо удалять в следующем порядке. Так как неисправный ротор не подлежит замене, его необходимо полностью менять в случае неисправности. То же относится и к статору. Помните, что ротор и статор не должны иметь электропроводящий контакт с корпусом или другими частями автомобиля. Неисправный статор подлежит замене. Диоды выпрямителя напряжения не должны проводить ток в оба направления.

ampersite.ru

как проверить генератор мультиметром

Генераторы используются во многих областях, как автономные источники электрической энергии. Особенно широкое распространение генераторы получили в автомобилях. От них же заряжается и аккумуляторная батарея. Поэтому, при возникновении каких-либо проблем в системе электрооборудования, одним из основных вопросов становится, как проверить генератор мультиметром. Наиболее оптимальным вариантом будет обращение на СТО, для проведения полной диагностики. Однако это не всегда возможно, да и автомобиль может оказаться не на ходу. Единственным выходом из создавшейся ситуации будет самостоятельная проверка всех систем автомобиля, в том числе и генератора.

Содержание

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

• Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
• Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
• Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
• При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Как проверить регулятор напряжения генератора мультиметром

Для того чтобы обеспечить нормальную работу лампочек, стеклоподъемников, стеклоочистителей и другого электрооборудования, а также зарядку аккумулятора, нужно поддерживать значение постоянного тока на уровне 13,5-14,5 вольт. Если этот показатель будет меньше, то не зарядится батарея, а если он превысит этот уровень – бортовые электроприборы выйдут из строя. Высокое напряжение наносит определенный вред и аккумулятору, сокращая срок эксплуатации из-за перезарядки.

Поэтому для преобразования тока, вырабатываемого генератором, существует специальное устройство – реле-регулятор напряжения. С его помощью бортовая сеть обеспечивается током, у которого поддерживаются требуемые параметры, независимо от оборотов коленчатого вала. Нередко возникают ситуации, когда возникает необходимость проверить напряжение генератора мультиметром.

Современные реле являются электронными, а их конструкция – неразборная. В случае выхода их из строя, они не подлежать регулировкам или ремонту, а требуют полной замены. Это считается единственным недостатком этих устройств, поскольку в остальном реле имеют массу достоинств: компактность, долговечность, высокая точность параметров тока.

Когда же регулятор напряжения можно считать неисправным?

1. Фары меняют яркость свечения, в зависимости от оборотов двигателя.
2. Наблюдается недостаточный заряд аккумулятора или, наоборот, его перезарядка, сопровождающаяся выкипанием электролита.
3. В салоне автомобиля может ощущаться горелый запах. Поломка регулятора может произойти из-за попадания влаги, различных механических повреждений, короткого замыкания и других нестандартных кратковременных электрических воздействий.
4. Иногда регулятор бывает изначально некачественным, если это сомнительная продукция от неизвестных производителей.

Существуют разные методы, как проверить реле-регулятор генератора мультиметром и установить его работоспособность. Наиболее простым считается проверка мультиметром, без демонтажа устройства. С этой целью выполняется измерение напряжения, поступающего в аккумулятор для его зарядки. Для такой проверки потребуется помощник, регулирующий обороты двигателя педалью акселератора.

Процедура проверки проходит в несколько этапов:

• Двигатель автомобиля запускается и прогревается в течение 5-ти минут.
• Открыть капот во время работы двигателя и соединить контакты мультиметра с клеммами батареи. Подключение нужно выполнять с соблюдением полярности, а переключатель выставляется на отметку 20 В.
• Оценка зарядного напряжения, поступающего от генератора, выполняется при определенных условиях. Необходимо проверить сколько выдает генератор мультиметром. Ближний свет должен быть включен, а все остальные потребители – выключены. Коленчатый вал вращается со скоростью от 1,5 до 2,5 тыс. об/мин. Если напряжение составляет более 14,8 вольт, в этом случае регулятор считается неисправным и подлежит замене. При напряжении ниже 13,5 В причиной неисправности может быть не только реле. Неисправность может заключаться в проводке или самом генераторе.
• Более точные результаты получаются путем оценки интенсивности тока, поступающего при нагрузке. Для этого потребуется включение дальнего света, вентилятора печки, стеклоочистителя и других потребителей. В такой ситуации величина зарядного тока не должна быть ниже отметки 13,5 вольт. Если показатель все-таки меньше этого значения, то при включении всего электрооборудования, аккумулятор не будет получать нормальную зарядку.

Более полноценная проверка выполняется на снятом реле-регуляторе. Обычно электронное устройство стоит поверх генератора, закрытое пластиковой крышкой. В некоторых случаях регулятор может образовывать единый блок со щетками. Для проверки кроме мультиметра нужно приготовить контрольную лампу на 12 В, мощностью не выше 3 ватт и регулируемый источник тока. Эти методы подходят и для того, чтобы проверить интегралку генератора мультиметром, то есть интегральный регулятор напряжения.

Провода от источника тока подключаются следующим образом: «минус» соединяется с массой регулятора, а «плюс» — с клеммой, промаркированной символом «В». Контрольная лампа соединяется через проводники с графитовыми щетками без соблюдения полярности. Вначале на реле-регулятор нужно подать напряжение от 13 до 13,5В, при котором лампочка будет гореть. Если этого не произошло, значит регулирующее устройство неисправно.

Далее лампочка остается в горящем состоянии, а входящее напряжение постепенно увеличивается. При исправном реле лампочка погаснет, когда напряжение достигнет 14,2-14,5 В. Если же в случае дальнейшего повышения напряжения контрольная лампочка продолжает гореть, значит в реле имеется пробой и оно неисправно. О неисправности свидетельствует и тот факт, когда при напряжении ниже 4 В лампочка гаснет. Такой ток будет явно недостаточным, чтобы обеспечить питанием все электроприборы и качественно зарядить аккумуляторную батарею.

Как проверить ротор генератора мультиметром

Неисправный ротор автомобильного генератора прежде всего вызывает исчезновение зарядного тока и разрядку аккумулятора. На это указывает лампочка разрядки батареи, расположенная на щитке приборов. Положение стрелки вольтметра находится возле красной зоны или в самой зоне. В связи с этим возникает необходимость проверить якорь генератора мультиметром.

При проверке напряжения мультиметром при работающем двигателе, его показатели на выводах батареи будут меньше, чем необходимые 13,6 вольт. С целью получения более точных результатов, рекомендуется заранее проверить зарядку аккумулятора от генератора мультиметром.

Основными неисправностями ротора считаются короткое замыкание обмоток и разрыв выводов между обмоткой возбуждения и контактными кольцами. Для проверки не обязательно снимать генератор с двигателя и вынимать из него ротор. Достаточно снять реле-регулятор напряжения и через образовавшееся окно выполнить все необходимые действия.

Для того чтобы проверить наличие замыкания на массу обмоток возбуждения ротора, нужно установить мультиметр в режим омметра и прижать поочередно плюсовой щуп к контактным кольцам. Минусовой щуп прижимается к массе – корпусу генератора. Если показатель сопротивления стремится к бесконечности, значит ротор исправен и замыкание на массу отсутствует. После этого следует проверить обмотку генератора мультиметром на обрыв. Мультиметр также выставляется в режим омметра, плюсовой щуп прикладывается к одному контактному кольцу, а минусовой – к другому. Показатель сопротивления от 5 до 10 Ом свидетельствует об исправности обмотки возбуждения. В большинстве случаев неисправный ротор подлежит замене.

Однако не все элементы могут быть проверены путем тестирования. Например, проверить щетки генератора мультиметром не представляется возможным. Данная процедура предполагает визуальную диагностику, после того как будет произведено снятие щеточного аппарата. При необходимости может быть снят и регулятор напряжения. Как правило у щеток наблюдается равномерный износ. В нормальном состоянии длина щеток – 8-10 мм. Если же этот показатель менее 4,5 мм, то щетки подлежат обязательной замене. Одновременно вычищается угольная пыль, образовавшаяся в результате трения щеток о роторные кольца.

При выполнении диагностики генератора, неисправность ротора допускается в последнюю очередь. Прежде всего проверяются другие элементы, которые с большей вероятностью могут стать причиной нарушений работы устройства. Низкое напряжение, горящая лампочка на панели приборов и другие симптомы могут случиться в случае выхода из строя диодного моста или реле-регулятора. Сначала проверяются они, а уже потом и сам ротор.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Проверка светодиода мультиметром (тестером) на исправность

Топ лучших мультиметров

Как проверить электродвигатель мультиметром: проверка ротора и статора на межвитковое замыкание, прозвонка асинхронного и трехфазного двигателя

Как проверить емкость и силу тока аккумулятора мультиметром

Как проверить электродвигатель: этапы проверки и выяснение неисправностей

70A Мостовой диод выпрямителя напряжения генератора Набор RSK6001 для генератора Stamford

Stamford Diode Rectifier RSK6001 отвечает за подачу питания на ротор генератора переменного тока, поэтому он может индуцировать напряжение на основную обмотку генератора Stamford.

Мостовой выпрямитель генератора Stamford RSK6001 подходит для генераторов Stamford серий HC634, HC644, HC734, HC744 и типоразмера 8.

RSK6001 Стамфордский генераторный мостовой выпрямитель включает в себя:
Положительные диоды * 3
Отрицательные диоды * 3
Ограничитель перенапряжения (варистор) * 2

Диоды на основном мостовом выпрямителе Stamford RSK6001 можно проверить с помощью мультиметра. Гибкие провода, подсоединенные к каждому диоду, должны быть отсоединены на конце клеммы и проверены прямое и обратное сопротивление. (См. раздел 2, проверка диодов). Узел выпрямителя разделен на две пластины, положительную и отрицательную, и главный ротор соединен поперек этих пластин. Каждая пластина содержит 3 диода, отрицательная пластина содержит диоды с отрицательной базой, а положительная пластина содержит диоды с положительной базой. Необходимо позаботиться о том, чтобы на каждую пластину были установлены три диода одинаковой полярности. При установке диодов на пластины они должны быть достаточно туго затянуты, чтобы обеспечить хороший механический и электрический контакт, но не должны быть затянуты слишком сильно.

Рекомендуемый момент затяжки составляет от 4,06 до 4,74 Нм (от 14 до 17 кг/см).


Ограничитель перенапряжения (варистор) в выпрямителе RSK6001 Stamford Bridge Rectifier представляет собой защитное устройство, которое предотвращает повреждение диодов основного выпрямителя переходными процессами высокого напряжения. Переходные процессы высокого напряжения создаются неисправностями в распределительной системе. Переходное напряжение возвращается обратно к выходным клеммам генератора, поступает на основные обмотки статора и за счет взаимной индуктивности передается на обмотки основного ротора и узел главного выпрямителя.

Подавитель перенапряжения мостового выпрямителя Stamford RSK6001 можно проверить с помощью мультиметра в мегаомном диапазоне. Хороший подавитель перенапряжений должен иметь очень высокое сопротивление (более 100 МОм в любом направлении). Неисправный ограничитель перенапряжений будет либо разомкнутой цепью (обычно с признаками возгорания), либо коротким замыканием в обоих направлениях.

Главный выпрямитель диодного моста Stamford RSK6001 будет нормально работать, если это устройство удалено. Тем не менее, его следует заменить как можно скорее, чтобы избежать выхода из строя диода в случае дальнейших переходных состояний неисправности. Иногда очень высокий переходный процесс может полностью вывести из строя ограничитель перенапряжения. Это может быть вызвано экстремальными условиями неисправности, такими как молния (электрические бури), близость к воздушным распределительным линиям или несовпадение фазы синхронизации Генератора при параллельном подключении к нескольким генераторным системам (или к сети, коммунальному обслуживанию, источнику).

Установка для стамфордского выпрямительного моста

ПРЕДЫДУЩАЯ：Комплект диодов выпрямителя генератора серии HC RSK6001 для генератора переменного тока Stamford СЛЕДУЮЩАЯ：Оригинальный генератор LS серии LSA46 Выпрямительный диод LSA46

Схема мостового выпрямителя генератора переменного тока Mecc Alte, диод генератора0022 генераторный диод

), проверка и техническое обслуживание этой детали поможет стабилизировать выходное напряжение и обеспечить возможность правильного управления движением генератора переменного тока. Сегодня ТТТТ покажет вам схему мостового выпрямителя Mecc Alte в соответствии со статьей ниже.

Содержание

• 1 Распространенная проблема, когда выходит из строя генераторный диод в мостовом выпрямителе?
• 2 Типы и положения мостового выпрямителя генератора Mecc Alte.
• 3 Как проверить и заменить диод генератора?

Распространенная проблема, когда генераторный диод в

мостовом выпрямителе выходит из строя?

Когда генератор работает в начале, перепады напряжения больше, чем обычно. Это может быть вызвано неисправностью одного из диодных мостов .

Диоды являются частью мостового выпрямителя генератора , который обычно располагается на конце генератора

---

Типы и положения мостового выпрямителя генератора Mecc Alte.

Мостовой выпрямитель генератора переменного тока расположен в задней части подшипника, на той же стороне, что и блок регулятора AVR. После снятия защитной крышки мы увидим генераторный диод ТТТТ. Каждый генератор имеет в общей сложности 6 диодов.

Для генераторов серий ECP3, ECP28, ECP32, ECP34 и ECO38 (мощностью ниже 400 кВА) будут использоваться диоды T30, а для генераторов серий ECO40, ECO43 и ECO46 (мощностью выше 400 кВА) будут использоваться диоды T18, подробное описание можно найти здесь. видно ниже:

Вращающийся выпрямитель T18                                                                                    Вращающийся выпрямитель T30

9 0002

Каждый генератор выпрямительного моста будет иметь диоды, каждый диод будет иметь 2 полюса: красный + и черный – , установленные на алюминиевой пластине с механически обработанным радиатором.

Артикул: Автоматический регулятор напряжения

Артикул: Детали генератора Mecc Alte

---

Как проверить и заменить диод генератора?

Примечания : Вы должны проверить, когда генератор Mecc Alte не работает, и вам нужно использовать мультиметр.
