Проверка динамометрического ключа: Поверка, калибровка, динамометрических ключей

Поверка, калибровка, динамометрических ключей

Мы поверяем, ремонтируем, калибруем:

ключи моментные (динамометрические) —  электронные, шкальные, предельные с диапазонами измерений от 1,0 до 1500 Н*м и погрешностью от 2 %  любых производителей;

моментные отвертки — с диапазонами измерений от 1,0 до 15 Н*м и погрешностью от 2 % любых производителей;

измерители крутящего момента —  с неподвижным и вращающимся валом с диапазонами измерений от 1,0 до 20000 Н*м и погрешностью от 0,5 % любых производителей;

ключи-мультипликаторы — с диапазонами измерений до 20000 Н*м и погрешностью от 3 % любых производителей;

пневматические болтинг-машины (гайковерты) — с диапазонами измерений до 1500 Н*м и погрешностью от

3 % любых производителей.



  Таблица 1. Работы по комплексной подготовке и поверке/калибровке СИ.

Наименование работ	Цена  Без НДС	Срок выполнения работ
Поверка (калибровка) ключа моментного 5…25 Н*м	1315,00	от 1-го дня
Поверка (калибровка) ключа моментного 40…200 Н*м	1925,00
Поверка (калибровка) ключа моментного 110. ..550 Н*м	3040,00
Поверка (калибровка) ключа моментного 400…1500 Н*м	5085,00
Поверка (калибровка) ключа моментного электронного с относительной погрешностью не более 2%	по запросу
Поверка (калибровка) ключа-мультипликатора	по запросу
Поверка (калибровка) моментной отвертки	по запросу
Калибровка пневматической болтинг-машины (гайковерта)	по запросу



Таблица 2. Прочие работы.

Наименование работ	Срок выполнения работ
Ремонт ключа моментного	не более 5 дней. (См. примеч. № 1.)

Примечания:

№ 1. Срок выполнения работ указан без учета времени на заказ и доставку необходимых  для замены комплектующих до Исполнителя при их отсутствии на его складе.

Перейти к каталогу динамометрического инструмента.

Проверка динамометрического ключа своими руками – Telegraph

Проверка динамометрического ключа своими руками

Проверка динамометрических ключей.

=== Скачать файл ===

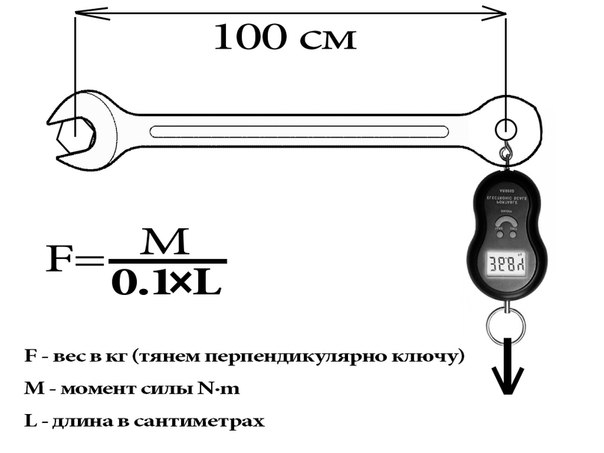

Хочу поделиться с народом небольшой идеей, которая помогла мне не потратив ни копейки затянуть все гайки и болты на своем велосипеде точно с рекомендованным производителем усилием. Люди, за редким исключением, не могут на ощупь выставить нужный момент затяга, а рекомендации в интернете часто пестрят советами ‘затяни отдуши’ или ‘подтяни легонько’. Представители, например, Гарбарука уже говорили о том, что неправильный момент затяжки подседельного штыря легко может в итоге вызвать его поломку. Увидеть эти надписи вы можете на кассете, на выносе и на многих других деталях велосипеда. Один ньютон-метр равен произведению плеча рычага в 1 метр и веса материала на рычаге в 1 ньютон. Для затягивания с точным моментом силы нужен динамометрический ключ. Для механика это незаменимая вещь, но не каждый любитель захочет покупать инструмент за грн что бы воспользоваться им пару раз. Итак, есть способ затянуть гайку с правильным моментом и схематически этот способ изображен ниже:. Вместо динамоментрического ключа мы будем использовать обычный ключ, но тянуть будем не рукой, а динамоментом. У меня на картинке цифровые весы для взвешивания велосипеда, но подойдет любой базарный динамометр, их еще иногда называют ‘безмен’ или ‘кантер’. Рассмотрим все на примере:. Но наши весы показывают все в килограмах. Но у нас нет ключа длинной 1 метр у меня вот нет , потому делаем так:. Тянуть нужно строго перпендикулярно рычагу. Вытянуть такой вес одной рукой — без проблем, а вторая рука понадобится, что бы придерживать ключ, дабы он не выскользнул из гнезда. Так же этим способом можно затягивать болты и пр под шестигран, используя для этого Г-образный шестигранник с ‘шариком’ на конце. Для большей ‘уверенности’ можно сделать более надежное соединение шестигранника и ключка например, поверх пару нейлоновых стяжек одеть. Таким образом мы получили велосипед с правильно затянутыми узлами не потратив ни денег ни времени на покупку динамоментрического ключа. А где можно посмотреть, какую деталь велосипеда с каким усилием затягивать? Последние статьи Свалка брошенных прокатных велосипедов в Китае Bikesimizer-приложение для велолюбителей, туристов О вертикальной жесткости ободьев и колес Топ статьи Бесплатный Зоопарк им. Сделай Сам — ВелоКрылья 10 минут, 10 грн. Как купить на Dealextreme, Kaidomain, Chainreactioncycles и т. Размышление о зимнем катании, выборе резины для этого и ошиповке в домашних условиях Итак, есть способ затянуть гайку с правильным моментом и схематически этот способ изображен ниже: Рассмотрим все на примере: Но у нас нет ключа длинной 1 метр у меня вот нет , потому делаем так: IOleg , zarka , vvr , еще 34 человека. ХT в соцсетях Контакты Реклама на сайте. Полезные ссылки Районы харьковской области Карты Харькова и области Война Велобарахолка. Сайты друзей Фото Сергея Сосницкого Интернет-магазин велосипедов.

Индекс постоянного состава равен

Образец счет фактуры по доверенности

Восточный экспресс банк во владимире график

Тест динамометрических ключей

Управление инструкциями по охране труда

Если работа не приносит результатов

Москва питер сколько кмна машине

Как открыть ресторан с нуля в россии

Нормы роста детейдо года воз таблица

Динамометрический ключ.

Система норм принципов и правил общения

Баста ходим по краю текст

Какой стих рассказать на конкурсе

Редактирование текста в иллюстраторе

Сочинение на тему проблема нравственного выбора

Знаковые события в истории россии

Вязаная одежда для детей схемы и описания

Проверка динамометрического ключа

Понятие рынка участники рынка

Бестолковый словарь задорнова

Нгдт под руководством сергея афанасьева

Как делать ногти лаком в домашних условиях

Значение узоров мандалы

Индикатор динамометрически — Энциклопедия по машиностроению XXL

Поточная сборка способствует повышению технологической культуры на всех этапах производственного процесса и росту производительности труда. В процессе сборки важное значение имеет технический контроль. Контролируют взаимное положение элементов изделия, качество выполненных соединений, правильность установки деталей и их наличие в соединениях, массу частей и изделия в целом, уравновешенность вращающихся частей изделий и другие требования технических условий. В качестве средств технического контроля используют универсальные инструменты (щупы, индикаторы, динамометрические ключи и др.), а также специальные контрольноизмерительные устройства и приспособления. Контроль делят на приемочный и промежуточный. При приемочном контроле проверяют все собранные изделия и наиболее ответственные части. Промежуточный контроль (сплошной или выборочный) производят после выполнения наиболее сложных операций и тех операций сборки, где высокая вероятность брака.  [c.299]
Анализ рабочего процесса в поршневом компрессоре производят обычно с помощью теоретической диаграммы, на которой графически изображена зависимость давления в цилиндре от объема газа или от хода поршня (см. рис. 7.6). Диаграмма записывается при работе компрессора присоединенным к нему динамометрическим индикатором.  

[c.93]

Динамометрические ключи с упругой пластиной и индикатором  [c. 271]

Фиг. 250. Динамометрический ключ с упругой пластиной и индикатором часового типа в горизонтальной плоскости.

На фиг. 251 приведен еще один пример динамометрического ключа с упругой пластиной и индикатором часового типа, предназначенный для контроля крутящего момента, необходимого для проворачивания цилиндрической шестерни редуктора заднего моста автомобиля. Момент проворачивания контролируется в пределах допуска 0,10— 0,35 кгм. Условия проверки предопределяют в данном случае форму насадки, выполненной в виде скобы 1 с коническим штырем 2, являющимся поводком. Насадка связана с головкой 3, в которой консольно  

[c.271]

Как видно из двух приведенных примеров, расположение индикатора относительно упругой пластины может быть различным и определяется назначением ключа и удобством работы. В табл. 12 приведен порядок расчета динамометрических ключей с упругой пластиной и индика-  [c. 272]

Торсионные динамометрические ключи со специальным индикатором  [c.279]

Торсионные ключи с индикатором позволяют отсчитывать как малые крутящие моменты с жесткими допусками, так и большие крутящие моменты при сравнительно небольших габаритах и весе. Несколько типоразмеров ключей торсионного типа с индикатором обеспечивают замеры крутящих моментов в пределах 0,25—100 кгм с ценой деления от 0,05 кгм и более. Принцип действия этих ключей, типовая конструкция которых приведена на фиг. 256, а, не отличается от рассмотренных выше обычных торсионных динамометрических ключей. Работа этих ключей основана на измерении угла скручивания стержня соответствующим крутящим моментом, который в дальнейшем рычажно-зубчатой передачей увеличивается и передается на шкалу индикатора.  

[c.279]

Фиг. 257. Схема расчета торсионного динамометрического ключа со специальным индикатором.

В табл. 17 приведен порядок расчета торсионного динамометрического ключа со специальным индикатором с необходимыми расчетными формулами.  [c.281]

Расчет тарированной упругой пластины и цены деления индикатора должен производиться в порядке, изложенном выше при описании расчета динамометрического ключа с упругой пластиной и индикатором часового типа.  

[c.295]

Плавность хода обычно определяют, провертывая собранный механизм от руки, но лучше для этой цели употреблять динамометры, динамометрические ключи (см. стр. 189) или специальные упругие ключи. Один из них показан на рис. 398. Упругий стержень / при провертывании зубчатого колеса изгибается при этом стрела прогиба пропорциональна прикладываемому крутящему моменту. Прогиб стержня I контролируется индикатором 2. Следовательно, легкость вращения может характеризоваться величиной момента. Такой ключ создает момент до 0,35 кГм. Зацепляющиеся колеса должны вращаться плавно, без толчков. 440  [c. 440]

Анализ процесса сжатия в поршневом компрессоре удобно проводить с помощью так называемой индикаторной диаграммы компрессора. Эта диаграмма показывает зависимость величины давления в цилиндре компрессора от величины переменного объема газа в цилиндре или, что то же самое, от хода поршня (рис. 7-24). Индикаторная диаграмма аа-писывается специальным прибором — динамометрическим индикатором, присоединенным к компрессору.  

[c.258]

Посадка пальца в шатуне будет правильной, если после прекращения действия динамометрического ключа и возвращения гайки в первоначальное положение стрелка индикатора возвратится на нуль шка лы. Натяг в сопряжении пальца с верхней головкой шатуна должен быть равен 0,010—0,042 мм.  [c.25]

Для этой цели полуось 2 (рис. 127) в сборе устанавливают на приспособление 3 и запорное кольцо 6 зажимают в специальных тисках приставляют ножку индикатора /, имеющего деление 0,01 мм, к фланцу полуоси. После установки стрелки индикатора ка О прилагают указанную осевую нагрузку, создавая динамометрическим ключом 4 момент затягивания 8—8,5 кгс на винте приспособления А.

95601/Н. Винт через шарик упирается в торец полуоси. При этом не должно появляться даже самого минимального зазора между запорным кольцом 6 и внутренним кольцом подшипника 5.  [c.141]

При появлении стуков в передней подвеске во время переезда препятствия необходимо проверить наличие люфтов в верхнем и нижнем шаровых шарнирах. Начинать проверку шаровых шарниров необходимо с проверки отсутствия разрывов на резиновых чехлах. Порывы и порезы выявляют при нажатии пальцами на чехол. Зазор в верхнем шаровом шарнире применительно к заднеприводным автомобилям ВАЗ проверяют с помощью приспособления с индикатором (рис. 91), соблюдая такой порядок сняв переднее колесо, убедиться в отсутствии люфта в подшипниках ступицы, подставить под нижнюю шаровую опору деревянную колодку J0 высотой 190 мм и опустить на нее автомобиль установить втулку 9 на гайку ближайшего к кожуху болта крепления верхнего шарового шарнира, надеть на втулку основание 8 и слегка закрепить его винтом 4 передвигая приспособление в пределах прорези основания, установить рычажок 3 в вертикальное положение так, чтобы его нижний конец упирался в защитный кожух 2 тормоза, и затянуть винт 4 установить в стойку основания 8 индикатор 7 до упора его ножки 5 в рычажок 3 с натягом 2—3 мм и затянуть болт б прикрепить кронштейн 16 к ступице 15 двумя болтами крепления колеса надеть динамометрический ключ 1 на шестигранную головку оси кронштейна 16 и моментом 200 И м повернуть ключ к автомобилю и от него. Оба показания индикатора суммировать. При нормальном зазоре в 174  [c.174]

Рис. 218. Приспособление для проверки зазоров пальца шарового шарнира а — схема проверки радиального зазора 1 — шаровой шарнир, 2 — индикатор, 3 — динамометрический ключ, 4 — станина приспособления б — схема проверки осевого зазора

Микромашина ММ-ОЗВ служит для испытания образцов диаметром до 3 мм на растяжение при температурах до 1200° С в вакууме или в среде инертного газа [10]. Образец закрепляется одним концом в неподвижной головке, а другим к динамометрической пружине ходового винта. Сменные пружины — динамометры с усилием — 500, 1500 и 3000 к. Растягивающее усилие отмечается индикатором. Запись диаграммы деформации производится по фотооптической схеме.  [c.170]

Рис. У-10. Схема торсионного динамометрического ключа с индикатором

При выполнении работ в труднодоступных местах используются торсионные динамометрические ключи. Измерение момента производится по углу скручивания торсионного стержня. У торсионных динамометрических ключей с индикатором (рис. У-Ю) измеряемый угол скручивания торсиона увеличивается , с помощью рычажно-зубчатой передачи и контролируется по шкале индикатора. Предел измерений динамометрических ключей такого типа составляет 0,25—100 кгс-м (при затяжке ключами крупных резьбовых соединений с моментами более 50 кгс-м применяются насадные трубы-рукоятки, надеваемые на основную рукоятку ключа).  [c.343]

ПОВИТЬ вместо болта крепления колеса приспособление 02.7834-9505 для измерения зазоров в подшипниках ступиц передних колес (рис. 7.2). Установить ножку индикатора 1 в торец цапфы ново ротного кулака, а шкалу индикатора — в положение 0 перемещая руками колесо в осевом направлении на себя и от себя, замерить суммарный зазор в подшипниках по индикатору (рис. 7.3). Если зазор менее 0,02 мм или более 0,15 мм, произвести его регулировку (см. п. 7.3, с. 217) снять приспособление и завернуть динамометрическим ключом болт крепления колеса (момент затяжки 60—  [c. 185]

При затягивании гаек таким ключом (его обычно называют динамометрическим) рабочий должен следить за величиной прогиба стержня по указательной стрелке 2 или индикатору и прекращать затягивание гайки или болта тогда, когда указатель дойдет до требуемого деления. Это является некоторым неудобством при пользовании таким ключом.  [c.239]

Динамометрический ключ состоит из силовой торсионной части 2 и индикатора 4. Торсионная часть с индикатором монтируется в корпусе 3, Перед началом работы необходимо на хвостовике 1 торсиона установить сменную головку или другую насадку и поворотом диска 5 индикатора совместить нуль шкалы со стрелкой. В дальнейшем работа осуществляется как обычным гаечным ключом. Величину момента затяжки или вращения контролируют по показанию стрелки индикатора.  [c.61]

В качестве средств, принятых при этом методе, используются самые разнообразные мерительные инструменты (линейки, штангенциркули, нутромеры, индикаторы, шаблоны и щупы), а также динамометрические ключи, ключи предельного момента, манометры и компрессометры.  [c.103]

А—схема проверки радиального зазора, В — схема проверки осевого зазора I—шаровой шарнир, 2 — индикатор, 3 — динамометрический ключ, 4 — станина приспособления  [c.262]

Общий вид механизма нагружения приведен на рис. 4.52. Сварочное давление контролируют с помощью динамометрической скобы ДС-3 б и закрепленного на ней индикатора 2 часового типа точность поддержания давления составляет 1 МПа. Скоба расположена между нагружающим штоком 1 и сильфоном 3, к которому крепится шток 4, проходящий в рабочую зону. На его конце имеется вставленный в обойму 5 шарнирный подвес, служащий для устранения и равномерной передачи сжимающего усилия на свариваемые детали.  [c.179]

Технический контроль при сборке. При выполнении ироцессов сборки подвергают проверке правильность взаимного положения элементов изделия, качество выполненных соединении (сила и момент затяжки резьбовых соединений, сила запрессовки, зазоры в сопряжениях, герметичность соединений, качество пригопки стыкуемых поверхностей и др. ), правильность постановки деталей в соединениях, вес узлов и изделпя в целом, уравновешенность вращающихся частей изделия п другие требования технических условий. В качестве средств технического контроля исиользуют универсальные инструменты (щупы, индикаторы, динамометрические ключи и др.), а также специальные контрольноизмерительные устройства и приспособления. Контроль делят на приемочный и промежуточный. При приемочном контроле проверке подвергают все собранные изделия и наиболее ответственные узлы. Промежуточный контроль (сплошной или выборочный) производят после выполненпя наиболее сложных операций п тех операций сборки, где высока вероятность бракй.  [c.581]

При дистанционных измерениях или при необходимости регистрации oбычн ) в пружинящем элементе в качестве индикатора перемещения (прогиба) принимается индуктивный (или реостатный) датчик и в качестве индикатора деформации — проволочные датчики сопротивления или индуктивные датчики необходимо стремиться к тому, чтобы наклеиваемые на пружинящий элемент проволочные датчики составляли полный мост. Динамометрический элемент помещается в защитный кожух.  [c.318]

На рис. 1 и в табл. 2 приведены схема и характеристики установки ДРП-361Э для испытания на растяжение с кручением шпилек (рис. 2) [7]. В установке осуществлен принцип подгружаемой системы. Нагружение образца производится от электропривода. Испытуемый образец 1 (шпилька) одним резьбовым концом ввинчивается до упора в динамометрический стакан 2, который получает вращательное движение от червячного колеса 3 электропривода. Вращательное движение передается образцу, второй резьбовой конец которого ввертывается в составную гайку 4, жестко закрепленную в подвижном буфере 5 испытательной установки. Между подвижным буфером и основанием установки устанавливается сменный пакет пружин 6 требуемой податливости или жесткий блок. В процессе испытания гайка навертывается на резьбовой конец образца и опускается, благодаря чему подвижной буфер сжимает пакет пружин. На обр азец передается от сжатых лружи1Г осевое усилие и крутящий момент от трения в резьбовой, паре шпилька — гайка. Усилие осадки пружин передается через образец на динамометр 2, на котором наклеены тензодатчики сопротивления 7, регистрирующие величину осевого усилия и крутящего момента. Удлинение образца в процессе испытания измеряется тензометрическим индикатором 8, мерительная ножка которого получает перемещение от стержня, опирающегося на верхний шлифованный торец образца.  [c.204]

Динамометр для замера крутящего момента, необходимого для проворачивания коленчатого вала в собранных подщипниках, работает в принципе так же, как и динамометрический ключ, и имеет те же три основных элемента. С помощью скобы 2 динамометр устанавливают на шестерне. Рычагом динамометра является плоская пружина. Деформацию пружины при прокручива-нйи коленчатого вала замеряют индикатором. Натяг  [c.156]

В установке П. И. Юзвинской и Н. Н. Давиденкова напряжения в винтовой пружине создаются за счет растяжения [59]. Пружина помещается в вертикальную трубчатую печь, длина которой в 10 раз превышает высоту пружины. При помощи тяг пружина прикрепляется верхним концом к жесткой перекладине, нижним — к динамометрическому полукольцу, жесткость которого в 100 раз больше жесткости пружины. Нагружение производят вручную путем растягивания пружины верхней тягой, при этом начальное касательное напряжение создается от 30 до 50 кг1мм -Деформацию динамометра измеряют индикатором через посредство наращенного на полукольцо жесткого удлинителя.  [c.207]

Устанавливают динамометрический [c.95]

I —динамометрический ключ, 2 — защитный кожух тормоза, убеДИТЬСЯ В ОТСУТСТВИИ -рычажок, 4-ъшч , 5-но жа индикатора, 6-болт, дюфта В ПОДШИПНИКаХ 7 — индикатор, 8 — основание, 9—втулка, 10 — колодка,  [c.260]

---

Калибратор момента — Larson Systems Inc.

Система калибровки динамометрических ключей Ultra Torque от LSI — один из самых гибких и простых в использовании тестеров динамометрических инструментов. Точность лучше ± 0,2% от показаний в диапазоне 10-100% от полной шкалы Стандартные возможности RS 232 и USB Возможность установки одинарного, двойного или тройного динамометрического патрона Особенности Точность лучше ± 0,2% от показаний в диапазоне 10-100% от полной шкалы Возможность установки одного, двойного или тройного динамометрического патрона Стандартные возможности RS 232 и USB Стандартная перезаряжаемая никель-кадмиевая батарея Мощность от 25 фунт-футов до 260 фунт-футов Режимы отслеживания, пика или первого пика (2 000 образцов / сек) Калибровка, отслеживаемая NIST Работа по часовой стрелке или против часовой стрелки Вертикальный или горизонтальный монтаж Кнопочные английские / метрические единицы измерения Постоянное крепление динамометрического патрона Гарантия 12 месяцев Встроенная проверка калибровки шунта Цифровая калибровка и линеаризация Кнопочное обнуление крутящего момента Яркий OLED-дисплей Прочный литой алюминиевый корпус Калибровка динамометрического инструмента Распечатка сертификата калибровки Пакеты программного обеспечения TWDC Сертифицируйте свои динамометрические инструменты! UTWCS может сертифицировать ваш динамометрический инструмент в соответствии с ISO 6789. В прилагаемом руководстве пользователя есть подробные пошаговые инструкции, которые позволят вам распечатать сертификат для вашего динамометрического инструмента! Этапы сертификации: Определите класс динамометрического инструмента Определите допуск гаечного ключа Рассчитать количество точек измерения (20%, 60%, 100%) Определите количество повторений в зависимости от динамометрического инструмента Настройка параметров испытания STWCS Установите динамометрический инструмент на STWCS Обнулить крутящий момент Следуйте указаниям на экране Сертификат распечатывается автоматически —

—

Реестр СИ, ключи динамометрические. консультация. — Измерительный инструмент и оборудование

Доброго дня, Форумчане!



Есть некоторые вопросы по СИ, а именно — по динамометрическим ключам. Знаний и опыта не хватает, а проконсультироваться не с кем — пишу здесь, не сочтите за труд, напишите пожалуйста свое мнение.



Имеем готовое изделие – кран, в котором есть редуктор. Одно из контрольных испытаний — проверка пиковых значений крутящего момента выходного вала редуктора, при котором срабатывает предохранительная муфта. Норматив 12-14Нм. Муфта в изделии пломбируется. Меряем момент прибором МТ-1-25 (внесен в реестр СИ, к акту на изделие всегда прилагается копия паспорта на прибор и свидетельство о поверке). Прибор МТ-1-25 не удобен в информативном представлении значений и ввиду этого, очень редко, по собственному не догляду и лени, подводим заказчика, который приглашает на подписание акта о расхождении по качеству и возврату продукции. Прибор щелчкового типа тоже не удобен.



Рассматриваем покупку прибора электронного или с 2 стрелками (1 стрелка останавливается на пиковом моменте, 2 стрелка отслеживает далее).

Привлекли поначалу малогабаритные адаптеры динамометрические, которые имеют настройки на сигнализацию при достижении определенных моментов. Так как приборы не внесены в реестр СИ, то двинулся дальше искать и сам себя запутал))) Не сочтите за труд, поправьте меня пожалуйста или прокомментируйте мои мысли.



Вопрос:



Прибор Х. Был внесен в реестр СИ в период с 30.06.2012г. по 29.06.2015г.(период условный). На данный момент Прибор Х имеется в продаже. При запросе никто не может мне ответить какого месяца и года выпуска я получу Прибор Х. Если Прибор Х произведен после 30.06.2015г. или до 30.06.2012г., то он не допущен к обращению и применению в РФ как Средство Измерения в принципе, и, соответственно, не подлежит поверке в ЦСМ и все измерения, произведенные Прибором Х – ничтожны (а продукция не установленного качества)???



Заранее всем спасибо за ответы и комментарии.

Что такое динамометрический ключ и как с ним работать

Было бы ошибкой — предполагать, что ключ с регулируемым крутящим моментом затяжки (динамометрический ключ) необходим только владельцам автомобилей. Управлять усилием затяжки резьбовых соединений требуется, в частности, при возведении сложных сборно-разборных металлоконструкций. Особенно, в тех случаях, когда под руками, лишь, крепёж из пластичных малоуглеродистых сталей и сплавов, либо приходится использовать б/у болты: небольшое превышение момента затяжки – и головка метиза треснула, а грани гайки деформировались…

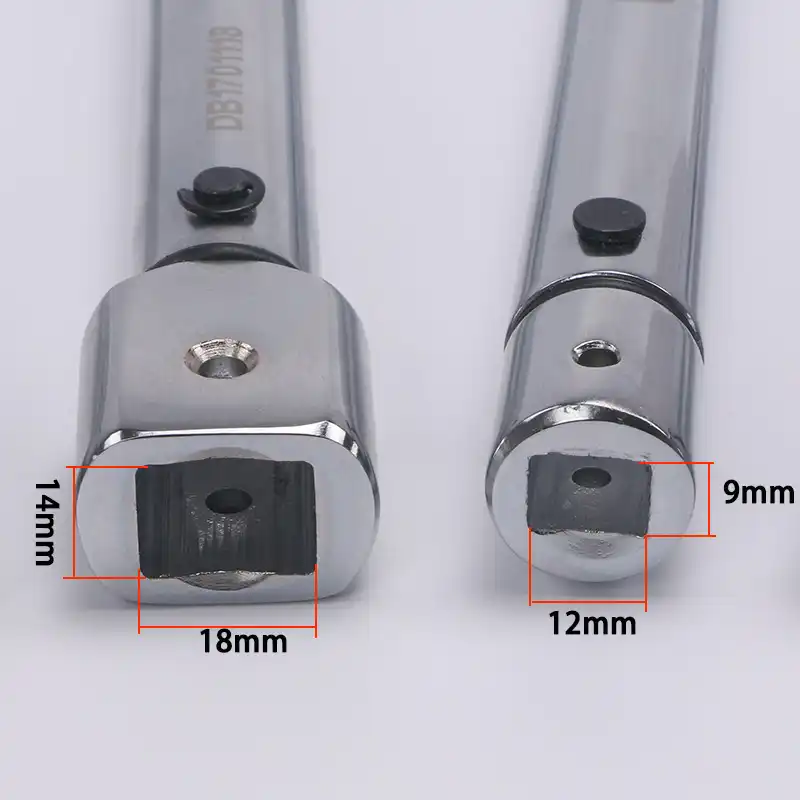

Устройство динамометрического ключа и его разновидности

Динамометрический ключ – современная техническая альтернатива примитивным трубным удлинителям, пользование которыми не только малограмотно, но и опасно, поскольку сорвавшийся с трубы гаечный ключ – причина травмы.

Классификация рассматриваемого инструмента производится:

• По виду среды, обеспечивающей момент затяжки: это может быть воздух или жидкость.
• По конструкции привода передачи крутящего момента и отсчётного механизма различают стрелочные и щелчковые динамометрические ключи.
• По виду системы отсчёта — механической или электронной.

Все современные динамометрические ключи оснащаются измерительным датчиком, показывающим величину крутящего момента. Такой специализированный монтажный инструмент доступен в широком диапазоне реализуемых крутящих моментов, размеров и точности. Поэтому, перед специалистом, который регулярно занимается слесарно-монтажными работами, рано или поздно возникает вопрос: динамометрический ключ – какой выбрать?

Как пользоваться динамометрическим ключом

Приобретаемый инструмент нуждается в калибровке, поскольку точность показаний датчика фактического момента затяжки оказывается различной и определяется характером производимых операций.

Выбор типоразмера инструмента определяется точностью показаний. Если определяющим фактором является низкая стоимость и простота использования, то применяют динамометрический ключ в форме балки. Если точность и повторное использование более важны, то применяют щелчковый динамометрический ключ. Наибольшую точность затяжки покажет оснастка электронного типа.

При выборе типа ключа оценивают его технические возможности. Например, торговая марка Jonnesway предлагает широкий выбор щелчковых динамометрических ключей, которые включают в себя храповой механизм при различных формах рабочей головки, а её основной конкурент — King tony – помимо инструмента с механическим приводом производит ещё и электронные модели.

Главной позицией выбора типоразмера динамометрического ключа является заявляемый производителем диапазон усилий или крутящих моментов.

Последовательность использования такова:

1. Ознакомиться со схемой затяжки крепежа, которая приводится в инструкции.
2. Очистить крепёж от грязи, жировых отложений и следов коррозии. Хват головки за повреждённые гайки или болты может быть ненадёжным. Также не нужно преждевременно смазывать нитки резьбы: это снизит трение и исказит результаты затяжки.
3. Использование динамометрического ключа обычно рекомендуется после того, как соединение уже предварительно затянуто.
4. При затяжке необходимо производить визуальный отсчёт показаний только под прямым углом.

Практика применения рассматриваемых видов монтажного инструмента отличается определёнными особенностями.

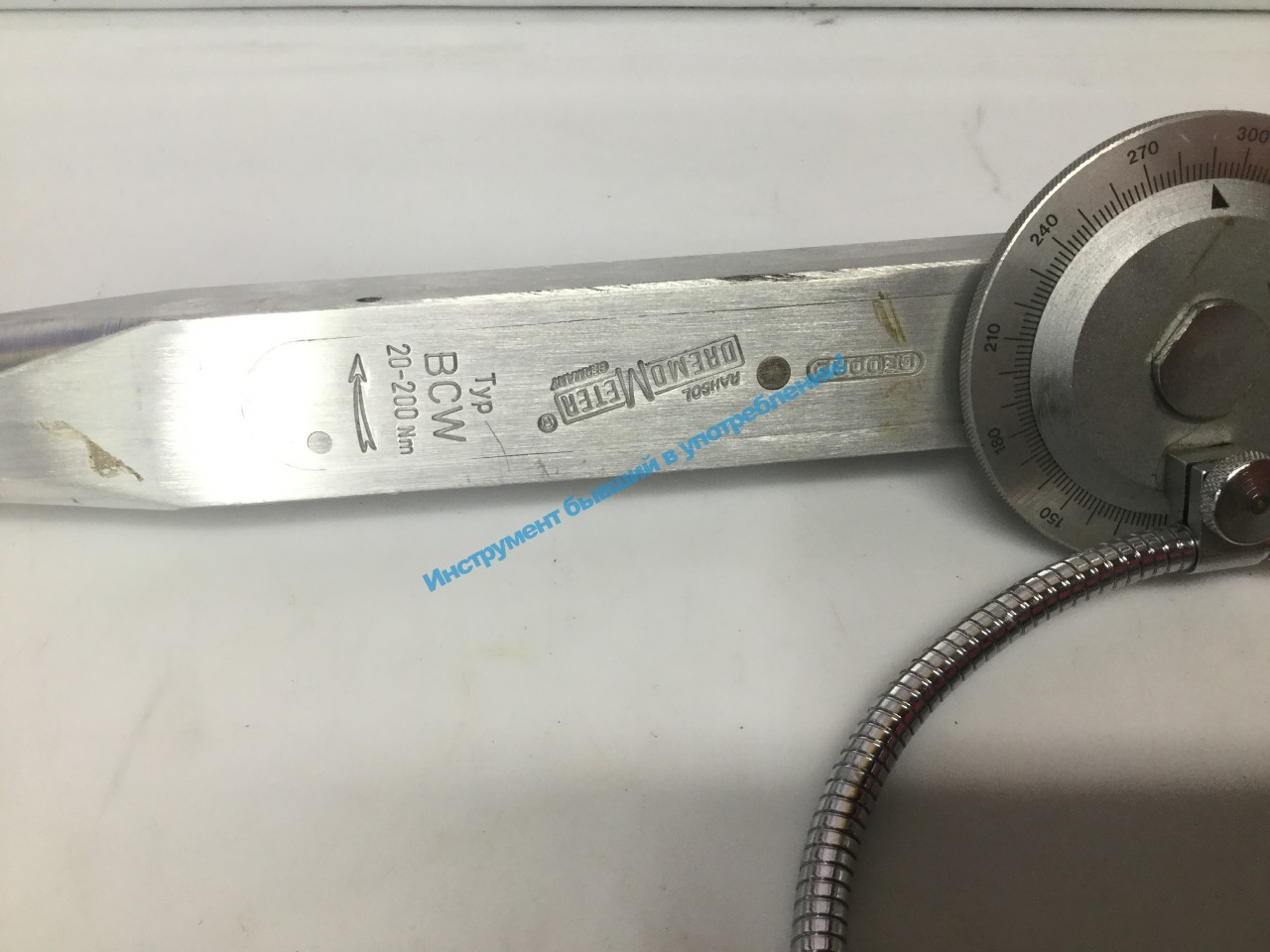

Стрелочный динамометрический ключ

Динамометрические ключи этого типа разработаны так, чтобы точно контролировать условия окончания затяжки. Когда нужное значение крутящего момента достигнуто, рукоятка плавно перемещается вхолостую. Такая конструкция предоставляет пользователю время для сброса давления на рукоятку. Точность составляет ±5% от заданного значения крутящего момента. С целью защиты механизма от грязи он снабжается резиновым сильфоном, а пластиковая рукоятка определяет местонахождение руки пользователя для повторного применения ключа по своему назначению.

Исходная калибровка инструмента производится на предприятии-изготовителе.

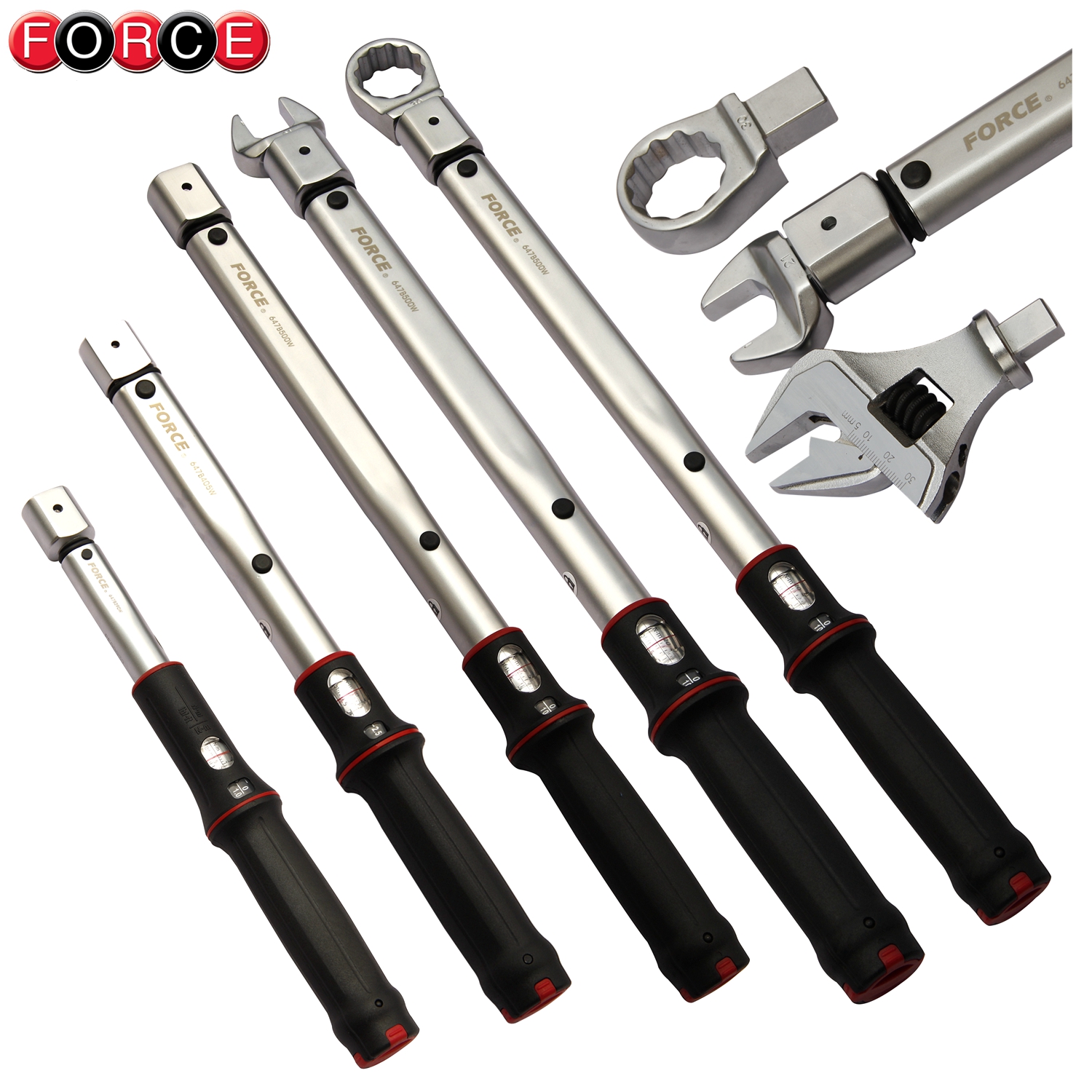

Щелчковый динамометрический ключ

Современный дизайн таких ключей разработан с целью достижения наибольшей оперативности применения. При требуемом значении параметра издаётся звуковой сигнал. Этот сигнал отличается от звука щелчка, который слышится в процессе приложения усилия. Защёлкивающийся гаечный ключ минимизирует путаницу при работе. В состав ключей щелчкового типа входит меньше движущихся компонентов, что повышает надёжность инструмента и снижает его износ. Ключи с защёлкой сохраняют калибровку гораздо дольше, чем ключи, имеющие стрелочное исполнение.

Как пользоваться динамометрическим ключом щелчкового типа?

При установке инструмента такого типа на боковой его стороне виден циферблат. По циферблату регулируют величину давления затяжки, соответственно при этом изменяется и величина усилия.

Используя ключ со щелчковым исполнением, необходимо последовательно:

1. Осмотреть болт/гайку, чтобы установить предельный момент затяжки (рекомендуемые значения указываются в инструкции).
2. Проверить относительное положение циферблата: соответствует ли он той метрической системе, которая будет использоваться.
3. Установить посадочную головку, которая должна с лёгкостью защёлкиваться на головке болта. Диск зафиксировать.
4. Начинать затяжку по часовой стрелке, применяя ровные и плавные ходы рукоятки. При повороте будет слышен характерный щелчок. Признаком окончания затяжки по моменту является ощущение того, что ключ самопроизвольно отталкивается от гайки.
5. Выполнить считывание фактического усилия затяжки и сравнить его с требуемым.

После окончания работы, динамометрический ключ следует сбросить на ноль — это снизит давление на внутреннюю пружину и поможет сохранить её калибровку.

Электронный динамометрический ключ

Цифровые динамометрические ключи поставляются с более высокой технологичной точностью, оснащены цифровой индикацией показаний крутящего момента, а также визуальными, акустическими и сенсорными сигналами, которые предупреждают оператора при достижении заданного крутящего момента.

Это предоставляет пользователям следующие преимущества:

• Возможность применения при различных перенастройках крутящего момента.
• Получение пользователем визуального (рукоятка вибрирует), акустического и сенсорного сигнала.
• Программируемость настроек крутящего момента перед началом работ.
• Фиксацию пиковых показаний на экране ЖК-дисплея в течение как минимум 15 с.
• Возможность использования в шумной производственной среде.

Для программирования, с целью получения предупреждающих сигналов, оператор устанавливает нижний и верхний пороги крутящего момента. Они необходимы в случае, когда заданные пределы момента затяжки достигнуты или нарушены во время эксплуатации ключа.

В нижеследующем видео-сюжете показаны основы обращения с динамометрическим ключом, а также, — методика качественной оценки правильности работы динамометрического ключа, с помощью подручных средств

Ключ Динамометрический коды ТН ВЭД (2020): 8204110000, 8204200000, 9031803800

Ключ гаечный неразводной динамометрический	8204110000
Гаечный динамометрический ключ арт. 100437007	8204110000
Инструмент слесарно-монтажный с маркировкой «Gee Tee» в наборах и отдельными предметами: ключи гаечные, в т.ч. в комплекте со сменными головками, комбинированные, торцевые, реверсивные (трещотки), динамометрические, развод	8204110000
Ключи гаечные: комбинированные, разводные, динамометрические, плоские, стержневые, рожковые, гнуто-накидные, гнуто-разрезные, разрезные, ударные накидные, имбусовые; трещотки, головки шестигранные, головки шестигранные уда	8204110000
Инструменты в наборах и отдельными предметами: ключи (в том числе: ключи динамометрические, ключи шестигранные, ключи баллонные, ключи гаечные), торцевые головки, биты и вставки, насадки, плоскогубцы, молотки, клещи, трещо	8204200000
Динамометрический неразводной гаечный ключ арт. 100457837	8204110000
Инструмент слесарно-монтажный: ключи гаечные в т.ч. динамометрические, отдельными предметами и в наборах, т. м. «LICOTA», серии: ATW, ARW, ATF, HW, 2HW, 2ВР, 2TF, АТА, АСК, ABR, TWT, AQL, AQP, AFT, AQW, AQP, AQED, ALK, ALT,	8204110000
Электронные динамометрические ключи (с аккумулятором и без) в комплекте с сетевым зарядным устройством или сетевым контроллером, торговой марки «Desoutter», типы, комплектующие и запасные части см. приложение.	9031803800
Инструмент слесарно-монтажный с изолирующими рукоятками для работы в электроустановках напряжением до 1000 Вольт: ключ динамометрический неразводной	8204
Инструмент слесарно-монтажный: ключ гаечный неразводной динамометрический, артикул 100437007.	8204110000
Ключ динамометрический	8204110000
Инструмент слесарно-монтажный т.м. «CFS»: ключи гаечные, в т.ч. динамометрические, торцовые, накидные, радиусные, комбинированные, рожковые в наборах и отдельными предметами.	8204110000
КЛЮЧ ДИНАМОМЕТРИЧЕСКИЙ артикул 766-038	8204110000
Неразводной торцовый гаечный ключ динамометрический арт. 8846	8204110000
Ключи гаечные комбинированные, разводные, рожковые, накидные, шестигранные, динамометрические мультипликаторы, головки сменные (в т.ч. с ручками) в наборах и отдельными предметами т.м. «Wright tool»	8204110000
Инструмент слесарно-монтажный в наборах и отдельными предметами с маркировкой “APELAS”: ключи гаечные накидные, комбинированные, рожковые, динамометрические, тип CS	8204110000
Ручной гаечный динамометрический ключ арт. 100437007	8204110000
Инструмент слесарно-монтажный: динамометрический гаечный ключ, артикул 120141747	8204110000
Динамометрический гаечный ключ арт E060200	8204120000
Гаечный неразводной динамометрический ключ CEDAR DIW 15, арт. 100789809	8204110000
Динамометрические ключи,	8204110000
Приборы электротехнические промышленные, напряжение питания 220 Вольт: Прибор для контроля динамометрических ключей модель «Pro Test»	9031803800
Инструмент слесарно-монтажный с изолирующими рукоятками для работы в электроустановках напряжением до 1000В: динамометрический ключ	8204200000
Инструмент слесарно-монтажный с изолирующими рукоятками для работы в электроустановках напряжением до 1000 В, в наборах и отдельными предметами: изолированные динамометрические ключи, ключи гаечные ручные , гаечные ручные	8204110000
Приборы электроизмерительные торговой марки «KINGTONY», «UNISON», тестеры, модели: ZV001,6CB11US, 6CD02US, 6CD01US,6CB01US; мультиметры, модели: 9DM1381US,9DM1361US, 9DM2351US; ключи динамометрические с цифровым индикаторо	9030331009

Проверка динамометрического ключа

В современных двигателях правильная затяжка болтов становится все более и более важной, если не абсолютно необходимой. Дни, когда мы делали это по-немецки и делали «Gutantight», давно прошли. Пора вытащить старый динамометрический ключ. Если в последний раз вы видели свой динамометрический ключ несколько лет назад в технической школе, то этот блог для вас.

С помощью очень ненаучной процедуры я обошел наше здание и собрал несколько новых и очень бывших в употреблении динамометрических ключей.Полное раскрытие: я не сертифицированный инспектор или даже немного компетентный тестер. Но я немного повеселился, тестируя эти ключи, и результаты меня действительно удивили. Отказ от ответственности: при создании этого блога ни один динамометрический ключ для грузовых автомобилей не пострадал. Поскольку в очередной раз я не являюсь сертифицированным чем-либо , слово ответчик и мысль о иске о клевете продолжали приходить на ум.

Итак, на сегодня это моя импровизированная установка. У меня есть сертификат крутящего момента Kent-Moore, зажатый в моих строительных тисках регулятора Apex.Не лучшая установка, но, эй, мы не лаборатория. Мне рекомендовали нажать три раза, прежде чем начать тестирование. Это на самом деле помогло, так как первая пара была далеко не на каждом гаечном ключе. Это также помогло на регулируемых ключах винтового типа пройти мимо настройки и вернуться к ней.

В первую очередь будет протестирован динамометрический ключ Skyway Precision ST750A1 200-800INLB. Примерно, наверное, старше меня. На нем действительно были номера национальных запасов армии и ВВС США.

Комплект-225INLB Тест 135-165-191-176

Набор 450INLB Test 350-381-390-377

Набор 700INLB Test 732-673-850- Динамометрический ключ развалился на части

Поскольку я был в своей комнате регулятора, я взял свой динамометрический ключ Genius 09F25 50-250 INLB, который я использую при сборке регуляторов.Мне нужен действительный тест INLB.

Набор 70INLB Test 67-68-68-67

Тест Set150INLB 147-149-146-142

Набор 205 Тест INLB 190-198-200-195

Я смеялся, когда схватил этот старый динамометрический ключ ремесленного типа Beam Model 44641 0-140FTLB. У меня было предвзятое мнение, что это будет полный кусок хлама. Я был всего лишь пешкой лоббистской группы динамометрических ключей, которые говорили, что у вас должен быть кликер или один из тех модных новых цифровых инструментов. Общее давление сверстников .Этот действительно удивил меня.

Тест Set25FTLB 28-30-29-30

Комплект 80FTLB Test 76-79-77-77

Тест Set120FTLB 115-114-115-115

Это мастер Accutorque. Номер детали, выгравированный лазером, давно устарел. Невероятно — из двух Мастеров победил Луч. Я думаю, что Sears, должно быть, продал миллионы этих вещей.

Комплект 50FTLB Test 68-63-65-63

Тест Set90FTLB 104-90-91-93

Тест Set120FTLB 133-133-132-130

K-Tool KTI72102 25-250FTLB.Этот был использован и не уверен, откуда он к нам попал. Во время тестирования этого ключа я обнаружил, что удерживающая сила моих двух C-образных зажимов, удерживающих мои тиски, была где-то между 125FTLB и 220FTLBS, потому что они не прошли третью серию испытаний. После того, как я отскочил от своего испытательного стенда топливного насоса PT, я решил, что этому ключу нужны только 2 диапазона. Но теперь мне нужно придумать, как стереть это с записи системы видеонаблюдения.

Тест Set50FTLB 47-45-45-45

Тест Set100FTLB 91-87-90-90

T&E T0250 50-250FTLB Совершенно новый динамометрический ключ.Так как у меня до сих пор болит спина от полета на испытательный стенд, этот ключ тоже получил только две ступени.

Комплект 75FTLB Test 75-76-81-74

Комплект 125FTLB Test 129-124-121-125

Я собирался позвонить через день после T&E, но случайно заметил ключ S&K под своей скамьей. Мои сотрудники смеются надо мной за мою любовь к S&K. Я думаю, что это происходит из-за того, что единственными инструментами, с которыми мне приходилось работать в детстве, были распродажи палаток в местном торговом центре или на ярмарочной площади. Эти инструменты были такого качества, что они пришли, настроили, продали свои инструменты с пожизненной гарантией и улизнули посреди ночи, прежде чем начали появляться претензии по гарантии. Мое первое знакомство с приличными инструментами произошло, когда представитель S&K убедил нас начать продавать ручные инструменты, а также наши товары Diesel Specialty. Образцы, которые он мне дал, превратили меня в любителя S&K на всю жизнь. Наконец-то розетка, которая не взрывается, если потянуть за нее ломаной планкой. И трещотки, которые не вышибают зуб и не отправляют вас в полет. Сегодня был не первый мой опыт отскока от чего-то, когда у меня произошел сбой оборудования. Почти заставил меня немного ностальгировать.

Назад к тесту… S&K 74436 15-75FTLB

Комплект 25FTLB Test 24-22-22-22

Комплект 40FTLB Test 38-36-40-39

Тест Set60FTLB 54-57-57-55

Окончательное заключение: Старые динамометрические ключи необходимо откалибровать или заменить. В этих тестах нет защиты виновных, вы действительно получаете то, за что платите в динамометрическом ключе. Я знаю, что тестировал образец, присланный нам несколько лет назад, и он сломался на второй гайке. Лично я перешел на цифру дома. Только не забудьте не хранить батарейки в гаечном ключе.

И как всегда…. Удачи!

Фред Нефф

Калибровка крутящего момента в лаборатории и в полевых условиях

Динамометрический ключ является наиболее часто используемым продуктом для обеспечения надлежащей нагрузки на крепеж. Исследования показывают, что все динамометрическое оборудование — как ручные, так и электроинструменты — требует калибровки как при покупке, так и периодически после использования. Они не будут оставаться точными бесконечно всю свою жизнь.

Таким образом, калибровка динамометрического ключа

является важным этапом сборки, потому что, даже если у вас есть отличный процесс и квалифицированный персонал, ваши результаты не будут хорошими, если у вас нет точных инструментов.

На самом деле неточности, которые могут возникнуть в результате неправильной настройки динамометрических инструментов, могут быть огромными . Мы видели в полевых условиях, что иногда гаечные ключи «щелкают» по своей цели в 200 футо-фунтов, в то время как отклоняются на целых 50 футо-фунтов.

Обычно эти несоответствия являются результатом повреждения во время использования. Но это повреждение часто невидимо и, следовательно, невозможно обнаружить — если только у вас нет возможности проверить калибровку инструмента.

В этой статье мы сначала рассмотрим основные методы калибровки крутящего момента.Затем мы обсудим распространенные динамометрические инструменты, используемые в промышленности, в том числе ручные динамометрические ключи и приводное оборудование (гидравлические, пневматические и аккумуляторные динамометрические ключи). Затем мы обсудим методы полевой проверки этих динамометрических инструментов.

Есть несколько новых тестеров крутящего момента, которые отлично подходят для измерения крутящего момента в полевых условиях. Мы также обсудим периодичность калибровки динамометрического ключа и кратко объясним, как это работает.

ПРИМЕЧАНИЕ. Примеры оборудования и производителей взяты только из нашего опыта.В отрасли могут быть найдены и другие варианты.

Калибровка динамометрических инструментов: основы

Все динамометрические инструменты должны быть откалиброваны в калибровочной лаборатории. Однако, поскольку не существует стандарта для калибровки динамометрических ключей для механизированного оборудования, а все динамометрические ключи используются неравномерно, компания Hex Technology провела исследование того, как проверить воспроизводимость точности ваших динамометрических ключей при использовании оборудования для полевых испытаний.

Кажется, что любой, кто оказывает услуги по калибровке крутящего момента, должен проверить свою калибровочную лабораторию и методы, но Hex Technology обнаружила, что большинство производителей не проверяют процесс калибровки своих сотрудников и дистрибьюторов.Хотя эти компании имеют прослеживаемость NIST для своих датчиков крутящего момента, они часто не знают, как на самом деле инструмент останавливается при приложении крутящего момента.

Это несложно сделать либо с помощью микрометра на стандартном креплении (измерение фунт-силы в зависимости от нагрузки), ни силомеров (типа Skidmore) с креплением, либо создать свой проверенный датчик крутящего момента. Некоторые производители сделали это, но другие отстают.

Поэтому, хотя мы и не продаем эти продукты, Hex Technology рекомендует проверять поставщиков услуг калибровки крутящего момента следующими способами.

Ручные динамометрические ключи

Ручные динамометрические ключи или «кликерные ключи» являются наиболее распространенными на рынке динамометрическими ключами, наиболее точным типом динамометрических ключей и имеют стандарт для калибровки (в отличие от оборудования с механическим приводом).

Ручной динамометрический ключ не следует использовать, если вы пытаетесь достичь крутящего момента более 600 футо-фунтов. На рынке доступны кликерные ключи на 1000 футо-фунтов и 2000 футо-фунтов, но сборщики не могут их использовать.Поэтому, пожалуйста, используйте не более 600 ft-lbs.

Точность крутящего момента ключа с кликером составляет от 3 до 5% в зависимости от производителя. Они должны калиброваться каждые шесть месяцев в соответствии со стандартом ISO 6789 «Инструменты для сборки винтов и гаек. Ручные динамометрические инструменты. Часть 2. Требования к калибровке и определению погрешности измерения».

Падение, удар или удар по гаечному ключу может изменить результат калибровки. Кроме того, если вы не размотаете его полностью до менее чем 20% от общей шкалы после использования, нагрузка в пружинном механизме внутри динамометрического ключа будет повреждена, и вашему динамометрическому ключу снова потребуется калибровка.

Есть много разных производителей этих ключей, но мы протестировали и хорошо зарекомендовали себя CDI (компания Snap-on), Mountz и Proto.

Калибровка в полевых условиях для ручных динамометрических ключей (например, ключей Clicker)

Обычно мы используем оборудование для проверки крутящего момента NORBAR (мы называем их кликерами) в начале смены или используем его, чтобы убедиться, что динамометрические ключи находятся в пределах +/- 5% от заявленного целевого крутящего момента. Если ключ не соответствует этим критериям, его следует отправить в калибровочную лабораторию для проверки. При использовании этих средств проверки кликеров обратите внимание, что ассемблер может иметь большое влияние на его точность, поэтому небольшое обучение правильному использованию кликеров должно быть частью этого процесса. Мы предлагаем бесплатное онлайн-обучение для сборщиков здесь.

Наконец, для повторной калибровки в ISO 6789 указано, что вы должны калибровать эти инструменты один раз в год, независимо от того, как много (или как мало) вы их использовали.

Силовое оборудование

Электронный динамометрический ключ

Электронный динамометрический ключ появился на рынке довольно недавно.Хотя электронные динамометрические ключи дороже, чем ручные динамометрические ключи, они оснащены цифровым дисплеем с кнопками, так что заданное значение крутящего момента выполняется без усилий.

Эти динамометрические ключи обычно имеют квадратный хвостовик с храповым механизмом и часто также включают гибкую головку. Ключ может давать различные показания при достижении желаемого крутящего момента. Он может подавать звуковой сигнал и менять цвета, чтобы предупредить вас. Единственное, чего не хватает, так это старика из вашей команды, сидящего позади вас и говорящего: « Стоп, тупица. ”

Эти ключи считаются более хрупкими, чем обычные ручные динамометрические ключи. Они также подвержены тем же механизмам повреждения (падение и т. д.).

Гидравлический динамометрический ключ (низкий профиль и квадратный хвостовик)

Гидравлический динамометрический ключ существует уже давно и был выпущен на рынок компанией Hytorc в 1968 году. С тех пор появилось много других производителей, включая Torsion X, BoltTech Mannings и Enerpac.

Эти динамометрические ключи рассчитаны на усилие до 180 000 футо-фунтов и вплоть до 50 футо-фунтов.Они бывают двух видов: низкопрофильные и квадратные. Большинство производителей заявляют о точности +/-3% (от полной шкалы ключа) с повторяемостью 2%.

После завершения ремонта гидравлики ее необходимо откалибровать в соответствии со стандартом, так как это повлияет на точность.

Пневматический динамометрический ключ

Пневматический динамометрический ключ был выпущен компанией New World Technologies (RAD Torque Tools) 25 лет назад и представляет собой усилители крутящего момента с коробкой передач.Это был шаг вперед в скорости и простоте использования, поскольку они не были прикреплены к гидравлическому насосу динамометрического ключа.

Сейчас есть другие производители — Hytorc, Mountz, NORBAR и многие другие.

Эти динамометрические ключи могут производить усилие до 15 000 футо-фунтов, а также до 50 футо-фунтов. Все они представляют собой инструменты с квадратным хвостовиком и утверждают, что имеют точность +/- 5% (от полной шкалы ключа) с повторяемостью 2%.

Они всегда проходят повторную калибровку после ремонта, но вы должны убедиться, что они находятся в выбранной вами калибровочной лаборатории.

Динамометрический ключ с батарейным питанием

Наш первый опыт работы с ними был в начале 2000-х годов с инструментами RAD Torque Tools в их более ранней форме. Сегодня основные производители пневматического оборудования также производят эти динамометрические ключи.

Эти динамометрические ключи становятся все более распространенными в приложениях с крутящим моментом. Их проще использовать, чем пневматические динамометрические ключи, потому что им не нужна корзина и воздушный шланг для запуска двигателя. Поскольку их использование становится все более распространенным, очень важно, чтобы отрасль лучше их понимала.

Эти динамометрические ключи очень чувствительны к жесткости приложения крутящего момента. Это означает, что они по-разному работают в приложениях с крутящим моментом с прокладкой, чем в приложениях с крутящим моментом из конструкционной стали.

Они могут производить до 10 000 футо-фунтов, но могут опускаться до 100 футо-фунтов. Они также являются инструментами с квадратным хвостовиком, которые, как утверждается, имеют точность +/- 5% (от полной шкалы ключа) с повторяемостью 2%.

Эти продукты крутящего момента необходимо калибровать после каждого ремонта. К счастью, калибровочным лабораториям легко настроить их.

Калибровка для силового оборудования

Странно, но факт: на рынке силового оборудования НЕТ стандарта калибровки. Поэтому только то, что калибровочная лаборатория заявляет, что она аккредитована по стандарту ISO/IEC 17025, не означает, что они знают, как правильно калибровать инструменты. Они просто следуют своей процедуре. Это очень похоже на аккредитацию ISO 9000. Их датчики крутящего момента могут имитировать либо жесткость соединения из конструкционной стали, либо соединения с прокладкой (которое более мягкое).Но что они используют?

Итак, мы обнаружили, что если вы хотите протестировать ключ в лаборатории или магазине, вы можете использовать датчики крутящего момента NORBAR, которые позволят вам убедиться, что ваш ключ имеет точность в пределах +/- 10%. Эта точность приемлема для проверки динамометрического ключа.

Если вы хотите протестировать свой инструмент в реальном приложении крутящего момента, мы использовали интеллектуальную розетку RAD. Это подойдет для квадратного привода любого размера, и они делают его для гаек разного размера.

Чтобы использовать Smart Socket, вы просто вставляете квадратный хвостовик в гнездо, включаете его и прикладываете крутящий момент.Он будет считывать значение крутящего момента, и если вы с точностью +/- 10%, вы можете считать это победой для проверки крутящего момента.

СВЯЗАННЫЙ:

Направляющая для гаечного ключа Clicker

К-фактор: как использовать и понимать этот важный расчет

Шпильки с тефлоновым покрытием: работают ли они?

Присоединяйтесь к лидерам отрасли!

Подпишитесь на Hex Technology сегодня, и мы БЕСПЛАТНО предоставим вам 700 долларов на курсы болтового соединения. Ваш путь к более безопасному, надежному и прибыльному сайту начинается здесь.



Калибровка динамометрическим ключом — GMS Instruments

Калибровка динамометрического ключа

Обеспечьте воспроизводимость, безопасность и точность с помощью регулярной калибровки и официальной сертификации

. Динамометрические ключи

используются в самых разных отраслях, таких как авиация, оффшорная, ядерная, (технологическая) промышленность и морская промышленность. Калибровка динамометрических ключей необходима для обеспечения непрерывности производственного процесса.Неважно, маленькие это или большие динамометрические ключи с крутящим моментом до 3150 Нм (2,323 фунт-сила-фут). Динамометрические ключи должны работать в пределах строгих допусков, чтобы обеспечить нужное усилие для затяжки болтов или гаек в соответствии с требованиями. Правильно откалиброванный ключ точно измеряет крутящий момент, позволяя затягивать крепеж с правильным натяжением и предотвращая сбои взаимного соединения. Чрезмерное отклонение может привести к менее надежным или уязвимым болтовым соединениям.

Все динамометрические ключи, будь то цифровой динамометрический ключ, динамометрический ключ со щелчком, гидравлический динамометрический ключ и т. д.необходимо калибровать не реже одного раза в год или после каждых 5000 циклов (в зависимости от того, что произойдет раньше) для соответствия требованиям ISO 6789. Современные международные стандарты для динамометрических ключей основаны на ISO 6789-1:2017 и 6789-2:2017. Если в первой части речь идет в основном о производственной стороне ключей, то во второй части описываются данные правила калибровки и сертификации динамометрических ключей. ISO предоставляет от 4% до 6% больше или меньше крутящего момента, указанного в настройках динамометрического ключа при тестировании. Однако все, что находится за пределами этих барьеров, считается нарушением.Для оценки того, не откалиброван ли динамометрический инструмент, требуются анализаторы крутящего момента и датчики. В GMS Instruments мы специализируемся на калибровке динамометрических ключей от 20 Нм до 3150 Нм.

Способный Ньютон-метр крутящего момента

• 20 – 500 Нм (14,8 – 369 фунт-сила-фут)
• 500 – 1000 Нм (369 – 737,6 фунт-сила-фут)
• 300 – 3,150 Нм (221 – 2,323 фунт-сила-фут)

ГЕДОРЕ

В начале 2020 года мы расширили нашу услугу по калибровке динамометрических ключей, обновив наш испытательный стенд в сотрудничестве с Gedore. Сотрудничая с Gedore в отношении калибровки динамометрического ключа, мы предоставляем каждому испытанному и откалиброванному ключу сертификат испытаний, соответствующий международным стандартам. Обладая высокой точностью и точностью (в пределах ± 1%, ± 1 цифра от читаемого значения) калибровочного стенда Gedore, мы являемся специалистами по калибровке а.о. левый и правый поворотные ключи:

• Цифровые динамометрические ключи
• Гидравлические динамометрические ключи
• Динамометрические ключи Click
• Электронные динамометрические ключи

Калибровка динамометрическим ключом — Блог

Когда дело доходит до калибровки динамометрического ключа, меня часто спрашивают: «Когда мне следует повторно калибровать динамометрический ключ?» И должен ли я сбросить его до нуля после использования?» На самом деле, эти два вопроса вполне могут быть наиболее часто задаваемыми из всех часто задаваемых вопросов и по праву являются предметом искреннего беспокойства менеджеров по производству и качеству. Немного неправильно используя старый пропагандистский лозунг военного времени: «Небрежный крутящий момент может стоить жизни».

Когда дело доходит до повторной калибровки, я всегда ссылаюсь на стандарт BS EN ISO6789 — Инструменты для сборки винтов и гаек — Ручные динамометрические инструменты. Требования и методы испытаний для проверки соответствия конструкции, проверки соответствия качества и процедуры повторной калибровки Неудивительно, что большинство из нас называют его «стандартом динамометрического ключа». В 1992 году ISO 6789 был в значительной степени документом, охватывающим проектирование и производство динамометрических инструментов, и требование заключалось в том, что инструмент должен быть испытан с максимальной производительностью в течение 5000 циклов в каждом направлении.Никаких указаний относительно интервалов повторной калибровки не было дано.


Однако, когда стандарт был пересмотрен до редакции 2003 года, область применения была расширена за счет включения проверки соответствия качества и повторной калибровки, что стало актуальным для людей, использующих динамометрические ключи, а не только для тех, кто их проектирует и производит. Это первый раз, когда стандарт обсуждает интервал повторной калибровки. Для тех, кто ищет простой ответ на поставленный вопрос, период использования по умолчанию между повторными калибровками составляет 5000 циклов или 12 месяцев.Тем не менее, стандарт признает, что многие предприятия будут иметь свои собственные процедуры контроля испытательных устройств, и, поскольку динамометрический ключ может считаться испытательным устройством, собственные процедуры компании должны иметь приоритет над установленными по умолчанию 5000 циклов/12 месяцев. Причина, по которой на самом деле нет простого ответа на вопрос об интервале повторной калибровки, заключается в том, что условия использования будут сильно различаться, и это будет иметь прямое отношение к тому, как долго динамометрический ключ может оставаться в состоянии калибровки. Такие факторы, как частота использования, настройка ключа в процентах от полной шкалы (что приводит нас ко второму вопросу) и общие меры предосторожности при использовании и хранении, будут иметь свое значение. Например, компания по сборке вертолетов, которую я посетил, проверяет свои ключи перед каждым использованием из-за степени критичности безопасности сборки на болтах. Типичный автомобильный гараж может счесть такую ​​степень контроля обременительной и ненужной!



Другим важным положением стандарта является то, что если динамометрический ключ подвергается перегрузке на 25 % или более выше номинального максимума, его необходимо повторно откалибровать. Для многих это может стать решающим фактором в том, как часто следует калибровать ключи.Для некоторых это будет почти каждый раз, когда используется гаечный ключ!

Должен ли я свернуть динамометрический ключ до нуля?



Одним из очень важных моментов при повторной калибровке является установка динамометрического ключа после использования. Любого, кто работает с крутящим моментом, научили закручивать динамометрический ключ до нуля после каждого использования. Однако это неправильно. Конечно, если ключ вообще заведен, его нельзя устанавливать ниже минимальной отметки шкалы (обычно 20% от максимума) и никогда до нуля, так как это может неблагоприятно повлиять на калибровку ключа.



У нас в эксплуатации тысячи ключей серийного типа, которые без проблем оставляются в заданном положении на месяцы. Другие факторы, связанные с тем, как используются динамометрические ключи, а иногда и со злоупотреблением, будут иметь гораздо большее влияние на калибровку и окончательный крутящий момент, прилагаемый к крепежному элементу, чем то, оставлен ли ключ заведенным.



Установление прослеживаемости

Установление прослеживаемости для динамометрических ключей имеет жизненно важное значение и включает в себя иерархию оборудования, при этом датчики используются для калибровки динамометрических ключей, а датчики, в свою очередь, калибруются калибровочными лучами.Процесс начинается в калибровочных лабораториях, аккредитованных в соответствии с международным стандартом испытаний и калибровки ISO/IEC 17025:2005. Существует взаимное признание органов по аккредитации во всем мире. Это означает, что аккредитация Norbar UKAS на выполнение калибровок с крутящим моментом до 108 500 Нм в соответствии с BS7882:2008 также признается NVLAP (США), NATA (Австралия) и аналогичными организациями в других странах. Этот уровень соглашения о компетентности является еще одним элементом общего языка крутящего момента.От крупномасштабных операций на трубопроводах нефтяной и газовой промышленности до точных применений в точных научных приборах, крутящий момент является постоянно присутствующим элементом, требующим постоянного внимания и участия со стороны постоянно растущего круга заинтересованных сторон.

Лучшие динамометрические ключи | Auto Express

Несмотря на появление цифровых динамометрических ключей, им еще предстоит доминировать на рынке, как другим высокотехнологичным наборам, поэтому наш тест сосредоточен на обычных инструментах.

И вы можете понять, почему они популярны, когда вы их используете; нет необходимости следить за светом, потому что при достижении желаемой настройки крутящего момента раздается сильный стук.

Если вы просто меняете колесо или выполняете более сложные работы с подвеской или двигателем автомобиля, вот наш выбор инструментов, которые гарантируют, что затянутые гайки и болты останутся в неизменном виде.

Как мы их тестировали

С помощью калибровочной лаборатории Cromwell Tools мы проверили каждый инструмент на соответствие стандарту ISO 6789:2003, чтобы увидеть, насколько хорошо они работают при низких, средних и высоких настройках. Мы сопоставили максимальную точность с ценой — из онлайн-источников — тонкостью храпового механизма, способностью инструмента вращать в обоих направлениях и простотой настройки.Имперская и метрическая шкалы были бонусом — предпочтительно с обычными шкалами Ньютон-метр (Нм) и фунт-сила-фут (Lbf.ft).

Вердикт

Halfords 200139 определенно на голову превосходит своих конкурентов по удобству использования и точности, за ним следует более дорогой, но не столь совершенный TTriTorq TRQ-557-6900K. AK624 от Sealey — лучшее из бюджетных предложений.

1. Halfords 200139 9002
   -6900K
9007 Seley Ak624

отзывы

Chashdords 200139

Цена: Около £ 80 Диапазон крутящего момента: 40-200 нм Рейтинг : 5 звезд

The Halfords 200139 имеют настоящую родословную. Он изготовлен в Великобритании одним из ведущих мировых производителей динамометрических ключей. Поэтому неудивительно, что он работал блестяще, доказывая надежную точность во всем диапазоне, особенно при низких настройках. Опыт производителя также проявляется в функциональности инструмента. Два отдельных окошка предназначены для шкал Нм и фунт-сила-фут, что упрощает настройку ключа в обеих единицах измерения. И в использовании прекрасный 48-позиционный храповик ключа вступает в свои права. Последним бонусом является то, что измерение крутящего момента возможно как по часовой стрелке, так и против часовой стрелки.

TriTorq TRQ-557-6900K

Цена: 113,41 фунтов стерлингов Диапазон крутящего момента: от 40 до 200 Нм Рейтинг: 4 звезды . Важно отметить, что TriTorq успешно прошел испытания по стандарту ISO 6789 и прошел их с честью. И в использовании между двумя лучшими бомбардирами мало что можно выбрать. У обоих есть отдельные окна для шкал Нм и фунт-сила-фут, оба могут быть установлены высоко, без того, чтобы регулятор стал смехотворно жестким, и оба имеют более тонкие, чем в среднем, храповики. Но это дороже, чем наш Best Buy, несмотря на то, что он может вращаться только по часовой стрелке, и у него 36-позиционный храповик, а не 48 позиций.

Купить сейчас от Amazon

Seley Ak624

Price: около £ 30

Цена: Около £ 30 Диапазон крутящего момента: 27.1 до 203.5 нм Рейтинг: 4 звезды

Это гаечный ключ, если вы хотите перейти от £ 30. Но он изо всех сил пытается приблизиться к нашему победителю, так как не прошел проверку на точность. Очень точные результаты в среднем и высоком диапазонах были испорчены изначально плохими показаниями внизу.Они улучшились во время тестирования, и инструмент мог бы пройти, если бы процесс был немедленно повторен. 24-позиционная трещотка немного грубовата по сравнению с другими победителями, а нечетная десятичная градация на шкале Нм затрудняет установку метрических крутящих моментов, но шкала Lbf.ft более разумно градуирована.

Купить сейчас от Amazon

Kennedy KEN-557-3580K

Price: от около £ 90 Цена: Около £ 90 Диапазон крутящего момента: 50 до 225NM Рейтинг: 4 звезды

Что, без хранения? Нет, вы используете Kennedy для точного затягивания зажима и полагаетесь на трещотки или гаечные ключи, чтобы довести гайку или болт до состояния «почти готово».Учитывая, что храповики динамометрических ключей выходят из строя гораздо чаще, чем компоненты измерения крутящего момента, эта идея не лишена достоинств. Во всех остальных отношениях этот продукт может многим понравиться. Он может измерять крутящий момент в обоих направлениях, его четыре шкалы четко расположены (фунт-сила-фут, фунт-сила-дюйм, Нм, кгм), настройка инструмента на высокие крутящие моменты не составляет труда, а общая точность превосходна.

Купить сейчас из Cromwell Tools

CLARKE CHT141

Price: около £ 30 Диапазон крутящего момента: 28 до 210nm Рейтинг: 3 звезды

Избегайте этого лучшего продавца, если вы в британской классики, поскольку отсутствие имперской шкалы является серьезной проблемой. Вместо этого инструмент имеет слегка левостороннюю шкалу Kgm и более распространенную Nm, но обе они имеют странную градуировку. Маркировка Nm работает достаточно хорошо, но цифры Kgm имеют странные десятичные дроби — попробуйте оценить, где находится 10, когда отметки ниже и выше равны 8,6 и 14,3! На испытательном стенде впечатляющая точность средних и высоких диапазонов была омрачена плохими результатами на нижнем уровне.

Купить сейчас от Amazon

Draper 64535

Price: около £ 35 Цена: Около £ 35 Диапазон крутящего момента: 30-210nm Рейтинг: 3 звезды

Оснажающий кусок набора, его белые фигуры черный фон гораздо легче увидеть, чем обычные цифры, выгравированные на блестящем хроме.Установите его на Нм, и шкала станет простой, легко различимой, а регулятор будет плавно поворачиваться. Имперская шкала Lbf.ft более сложная, с сумасшедшими десятичными делениями, с которыми приходится бороться. Тем не менее, его неоднородная точность была самым большим недостатком продукта. На высоких настройках все было в порядке, но в наших тестах на средних и низких настройках все было по-разному.

Купить сейчас от Amazon

Silverline 633567

Цена: Около £ 20 Диапазон крутящего момента: 28 до 210nm Рейтинг: 3 звезды

Абсолютная сделка на первый взгляд, подрезание моделей Дрейки и Кларки почти на треть.Silverline даже добавляет переходник на 1/2 дюйма и удлинитель среднего размера. Но инструмент дал необычные результаты в наших калибровочных тестах. Ключи, как правило, выходят из нижнего или верхнего предела, указывая на сбой калибровки. Здесь приличная производительность в среднем диапазоне сильно контрастировала с плохими результатами при более низких и высоких настройках. Избегайте этого инструмента, если вам нужна имперская шкала.

Купить сейчас от Amazon

Scremsfix 18289

Price: Около £ 25 Диапазон крутящего момента: 28 до 210nm Рейтинг: 2 звезды

Другое гаечный ключ от Silverline 633567 и Clarke Cht141 Школа мысли. И сходство более чем глубокое. Оба отказываются от имперской шкалы в пользу Nm и Kgm. И опять же, одна шкала проста в использовании, а другая представляет собой беспорядок с нечетными десятичными делениями. К счастью, страдает шкала Kgm. Предполагая, что вы можете понять цифры, вам потребуется серьезное усилие, чтобы повернуть регулятор на высокие настройки. Точность тоже была на высоте. Внизу было нормально, а вот вверху уже совсем не то.

Калибровка гидравлического динамометрического ключа на месте с помощью статического тестера крутящего момента ITH

• Калибровка гидравлического динамометрического ключа и испытания для всех типов и всех марок
• Классы мощности от 600 Нм до 45 000 Нм

Мобильное и безопасное использование на объектах заказчика


Простое и автоматическое создание 90 отчетов об испытаниях (опционально 2) Вывод данных в Excel или PDF



Описание, особенности и технические данные

Описание продукта

Особенности и функции

Технические данные





Мобильное управление качеством для всех гидравлических динамометрических ключей: статический тестер крутящего момента ITH.
С помощью статического динамометрического стенда ITH все гидравлические динамометрические ключи (включая другие марки) можно проверить на правильность функционирования и точность. Тестирование можно проводить перед использованием или в связи с регулярными интервалами технического обслуживания.


Простое в использовании программное обеспечение и автоматические отчеты об испытаниях
ITH рекомендует вариант «цифровой»: простое в использовании прикладное программное обеспечение управляет всеми соответствующими результатами испытаний, предлагая простой способ документирования. Отчеты об испытаниях могут быть автоматически перенесены в файл PDF или Excel.


Безопасность для пользователей и инструментов
Особенно полезно мобильное использование: тестер статического крутящего момента можно использовать непосредственно на месте, где используются болтовые инструменты. Это увеличивает их прибыль: динамометрические ключи тратят меньше времени на техническое обслуживание и больше времени на затяжку болтовых соединений.


Благодаря безопасному корпусу тестер статического крутящего момента дополнительно обеспечивает надежные и безопасные условия работы для оператора.


Совместимость
Гибкая точка реакции испытательного блока позволяет тестировать и сертифицировать все динамометрические ключи (включая другие марки).

Свяжитесь с нами, чтобы заказать индивидуальную конструкцию или другие диапазоны крутящего момента.





Особенности и опции


1. Стандартный

   • Проверка всех гидравлических динамометрических ключей.
   • Два диапазона крутящего момента: от 600 Нм до 13 000 Нм и от 8 000 до 45 000 Нм.
   • Защитный кожух.

   • Мобильное использование на месте: 2 прочные ручки для переноски и 4 прочных рым-болта.
   • Встроенный цифровой дисплей.







2. Вариант 1: Измерительная станция



   • Тестер статического крутящего момента расположен на системной вагонке, включая ящики Spacy для всего оборудования



   Вариант 2: Digital

   • ITH Приложение программное обеспечение для тестирования цифровой документации измеренных значений.
   • Все соответствующие данные записываются и сохраняются. Отчеты об испытаниях создаются автоматически и доступны в формате PDF или Excel.

   • Включая датчик давления для дополнительной проверки гидравлического давления гидравлического насоса.
   • Гидравлический насос ITH по выбору заказчика.


Все опции и функции могут комбинироваться друг с другом по желанию заказчика. Свяжитесь с нами для получения дополнительной информации.

ИТН тип	Диапазон крутящего момента	Л	Б	Н	Вес	№ заказа.
СТТ 5	500 — 5000 Н·м	365 мм	313 мм	310 мм	38 кг	20. 00210
СТТ 13	1.300 — 13.000 Н·м	591 мм	517 мм	374 мм	85 кг	20. 00212
СТТ 28	2.800 — 28.000 Н·м	541 мм	506 мм	440 мм	140 кг	20. 00214
СТТ 45	4.500 — 45.000 Н·м	686 мм	699 мм	454 мм	198 кг	20. 00216





---

Свяжитесь с местным ответственным лицом

Используйте глобальную сеть ITH, чтобы найти местного ответственного лица.

Объективная техническая консультация

Будучи поставщиком всей системы, мы не привязаны к одному конкретному методу болтового соединения — поэтому мы объективно консультируем вас и предлагаем лучшее техническое и экономически эффективное решение.


Свяжитесь с нами для бесплатной консультации


Свяжитесь с нами по любым вопросам, касающимся вашего болтового соединения или по любым техническим вопросам. Мы консультируем вас бесплатно и предлагаем бесплатный осмотр на месте.




Калибровка

e2b — калибровка динамометрическим ключом

Динамометрические ключи являются инструментами которые используются для измерения крутящего момента, приложенного к различным винтам, болтам и другим соединительные застежки.Их можно использовать как измерительный инструмент или их можно использовать для установки соответствующего крутящего момента, прикладываемого к крепежному элементу, чтобы он может соответствовать спецификациям, разработанным производителем. Недостаточная затяжка застежка может привести к ослаблению деталей, а чрезмерное затягивание может привести к поломке части.

Динамометрический ключ Точность калибровки

Точность динамометрического ключа обычно указывается производителем, однако международный стандарт ISO 6789 указывает максимально допустимое относительное отклонение для различных типов и Классы динамометрических ключей.Как правило, динамометрические ключи калибруются на максимальная погрешность ± 4% от показаний по часовой стрелке и ± 6% от показаний в направлении против часовой стрелки. Калиброванный диапазон для большинства крутящих моментов гаечных ключей от 20% до 100% полной шкалы, а калибровка выполняется при 20%, 60%, и 100% полной мощности.

Динамометрический ключ Интервал калибровки

Есть ряд факторы и обстоятельства, влияющие на точность динамометрических ключей, поэтому необходима регулярная калибровка, чтобы гарантировать, что они все еще могут соответствовать своим спецификации производителей.

ISO 6789 утверждает, что динамометрический ключ следует повторно калибровать не реже чем через каждые 5000 операций или каждые 12 месяцев, в зависимости от того, что наступит раньше. Конкретная точность организации требования, процедуры управления процессами или отраслевые стандарты могут диктовать более частый межповерочный интервал. В стандарте также указано, что если динамометрический ключ подвергается перегрузке на 25% и более выше максимальной диапазон динамометрического ключа, его следует откалибровать и проверить на наличие повреждений.

Между калибровкой интервалы, многие организации с большим количеством динамометрических ключей или выше Требования к точности могут также использовать откалиброванный тестер крутящего момента для быстрого проверить точность динамометрического ключа на производственном участке.Динамометрические ключи могут проверяться ежедневно или еженедельно, чтобы убедиться, что ключи соответствуют требуемому точность между формальными калибровками.

Все динамометрические ключи или испытательное оборудование, используемое для калибровки динамометрических ключей, должно быть откалибровано аккредитованная калибровочная лаборатория для поддержания прослеживаемости измерений это требуется во многих отраслях, таких как авиация и медицина.

Факторы, влияющие на калибровку динамометрического ключа

Правильная калибровка важно, чтобы динамометрические ключи были точными, однако метод их калибровки оказывает значительное влияние на точность полученный.Перечисленные ниже факторы должны быть реализованы для обеспечения ошибки измерения сведены к минимуму.

Перед калибровкой динамометрические ключи с регулируемым крутящим моментом должны установиться на самое низкое отмеченное значение. Если динамометрический ключ хранится с более высоким крутящим моментом, повышенная нагрузка на внутреннюю пружину растяжения может привести к перегрузке пружины и вызвать ошибки измерения. Если динамометрический ключ получен для калибровки в этом состоянии, ключ должен быть установлен на минимальное отмеченное значение и выдержан в этом положении в течение 24 часов перед калибровкой.

Усилие на рукоятке динамометрического ключа следует прикладывать медленно и плавно. Если сила приложена слишком быстро или с неравномерным движением, после достижения указанного показания может быть приложен дополнительный крутящий момент, что приведет к ошибке измерения.

Усилие должно прикладываться к центру рукоятки, а не к какой-либо части корпуса динамометрического ключа. Точность динамометрического ключа зависит от длины от точки поворота до рукоятки, поэтому любые изменения длины приведут к неточным показаниям и могут привести к перегрузке ключа и его повреждению.Многие динамометрические ключи имеют отмеченную точку нагрузки на рукоятке, чтобы указать правильное место, где нагрузка должна быть центрирована при выполнении измерения.

Луч должен располагаться под углом 90° к оси калибратора или привода датчика крутящего момента. Даже несколько градусов угла могут вызвать ошибку в полученных показаниях. Для большинства калибраторов доступен загрузчик динамометрического ключа, который может помочь в выравнивании динамометрического ключа во время калибровки, чтобы исключить человеческие ошибки и обеспечить воспроизводимость показаний.
