Проверка датчика скорости мультиметром: Проверка датчика скорости мультиметром и другими способами

как прозвонить и о чём говорят неисправности ДМРВ и РХХ

Рано или поздно наступает момент, когда транспортное средство начинает работать со сбоями. Главное в этом случае — суметь правильно прочитать сигналы, которые система подает владельцу, и отремонтировать нужную деталь.

 Загрузка …

Датчик скорости участвует в совместной работе с другими деталями машины, которые отвечают за безопасность движения, так как оповещают водителя о том — насколько быстро движется его машина.

Основная масса детекторов измерения скорости работают, основываясь на эффекте Холла. Это подразумевает движение частиц на пластине, находящейся в некоем магнитном поле перпендикулярно силовым потокам данного поля. То есть — при размещении в магнитном поле проводника, возникает напряжение.

Как действует такой детектор? Между сердечником (на который намотана катушка) и полупроводником есть элемент, который движется благодаря работе коробки передач. Магнитное поле, которое окружает указанный выше элемент, меняет свои характеристики, что создает условия для возникновения электродвижущей силы.

Говоря простым языком — датчик скорости проверяет за какое пройденное расстояние коленчатый вал сделает фиксированное количество оборотов. Проанализировав данные, блок управления рассчитывает скорость движения машины, которую водитель видит на табло спидометра.

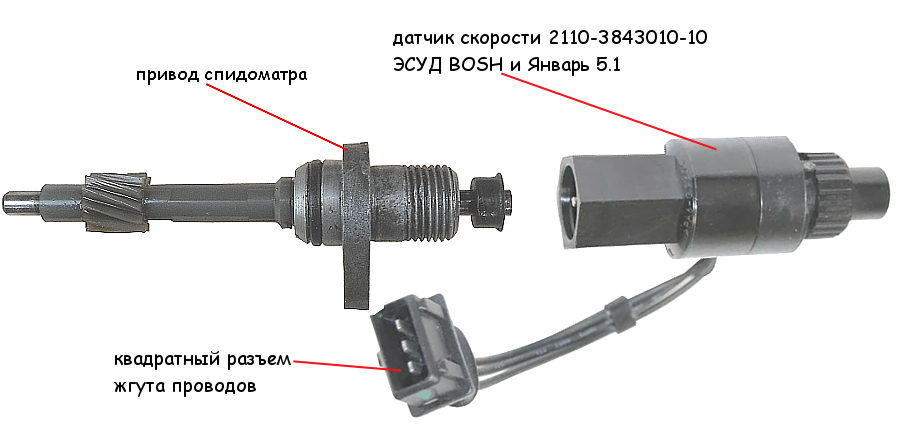

Место, в котором расположен прибор измерения – на КПП (коробка переключения передач). Обычно в ее верхней части, благодаря чему доступ к анализатору довольно прост. В некоторых марках транспортных средств данное устройство может быть расположено чуть иначе, из-за чего, прежде чем приступать к манипуляциям с анализатором, может возникнуть необходимость снятия некоторых других запчастей под капотом автомобиля (патрубок или что-то еще).

Узнать точное местоположение ДС можно в инструкции к данному конкретному авто.

Автоматическая коробка передач оснащена двумя детекторами. Один датчик скорости АКПП измеряет частоту вращения входного вала, а второй — выходного. Показания первого из указанных устройств используются системой управления для расчета нагрузки на двигатель с целью включения максимально подходящей передачи. Второе устройство контролирует работу АКПП, проще говоря, проверяет — а правильно ли была переключена скорость.

Как распознать неисправность датчика скорости?

Есть признаки, которые автоматически указывают на неисправность ДС. Это ошибки в работе спидометра и конкретный код, который показывает бортовой компьютер водителю. Но есть и такие, увидев которые, необходимо проверить работоспособность нескольких приборов под капотом машины:

1. перерасход горючего может быть признаком неисправности ДМРВ (датчик массового расхода воздуха), ДТОЖ (датчик температуры охлаждающей жидкости), ДПДЗ (датчик положения дроссельной заслонки) и так далее;
2. остановка мотора на холостых оборотах говорят о возможных проблемах с ДПК (датчик положения коленвала), РХХ (регулятор холостого хода), ДПДЗ (датчик положения дроссельной заслонки и т.д.;
3. затрудненный запуск двигателя, отсутствие мощности и некоторые другие признаки вообще могут заставить автовладельца перебрать все внутренности своего транспортного средства.

Что может стать причиной поломки датчика скорости? Их не так много, ведь он находится под капотом не в настолько открытом месте, так что повреждение его какими-либо внешними факторами  весьма маловероятно. ДС является довольно крепкой деталью, несмотря на кажущуюся хрупкость и небольшой размер.

Одной из причин может быть заводской брак, от которого не застраховано ни одно изделие. Анализатор скорости может выйти из строя по причине коротких замыканий из-за неисправности проводки или контактов. Кроме того, прибор может перестать функционировать со временем, так как у каждого устройства есть свой срок службы.

Прежде всего нужно осмотреть проводку, которая ведет к датчику. Оценить качество изоляции, отсутствие заломов и разрывов, внимательно осмотреть штекер. Можно прозвонить цепь специальным устройством на предмет замыканий. При помощи тестера нужно проверить уровень сопротивления заземления, которое должно быть равно 1 Ом.

Контакты самого прибора и всей системы, которая соединяет его со спидометром, необходимо осмотреть на наличие повреждений или загрязнений, которые нужно почистить.

Если в результате всех манипуляций, проблема не устранилась, нужно приступать к диагностике ДС.

Как проверить датчик скорости?

Прежде всего нужно удостовериться, что в контактах анализатора есть 12 В и заземление, для чего они прозваниваются специальным прибором.

В дальнейшем можно проверить прибор. Существует несколько методов диагностики детектора. Первый:

• не снимая сам датчик, отсоединить от него блок проводов;
• поднять машину домкратом;
• завести двигатель;
• при помощи контрольной лампы найти плюс и минус;
• соединить контрольный индикатор с сигнальным проводом;
• некоторое время крутить колесо;
• если индикатор показывает «плюс» — детектор неисправен.

Второй способ также начинается с того, что нужное колесо автомобиля отрывается от пола (земли) при помощи домкрата, после чего контакты ДС соединяются с мультиметром, переведенным в режим вольтметра. При вращении колеса на экране тестера должны показываться значения частоты и напряжения. Если они отсутствуют — детектор неисправен.

Третий способ подразумевает демонтаж детектора и последующее его вращение (например, при помощи трубки, надетой на ось анализатора):

• ДС извлекается из своего гнезда;
• при помощи вольтметра определяется назначение каждой клеммы датчика, после чего импульсная клемма присоединяется ко входу тестера;
• другой контакт мультиметра заземляется;
• чем выше скорость вращения, придаваемая детектору, тем больше должны быть показания измерителя (частота и напряжение).

Схема работы датчика скорости на ВАЗ

Кроме того, можно заодно проверить привод ДС, для чего необходимо нащупать данное устройство, которое, как правило, торчит из КПП. Ногой вращается колесо (машина поднята домкратом), а привод должен на это реагировать. По характеру этой реакции (если она вообще есть) и определяется его исправность.

Все вышеописанные способы применимы лишь к устройствам, работающим по принципу эффекта Холла. Для других типов анализаторов существуют свои способы диагностики.

Рекомендуем купить

Замена ДС

Правила замены разного рода детекторов в автомобиле, как правило, одинаковы:

1. отключить зажигание, остудить движок;
2. обесточить АКБ;
3. облегчить доступ к прибору, если есть такая необходимость, демонтируя мешающие части;
4. отключить блок проводов от анализатора;
5. снять его;
6. поставить новый;
7. собрать всю систему;
8. завести авто и прокатиться, дабы быть уверенными в том, что установленный прибор функционирует исправно.

YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87. 236.20.136) violates this restriction.

Как проверить датчик скорости?

Во всех транспортных средствах предусмотрено оснащение датчиками скорости. Существует два типа подобных устройств: индукционные и язычковые. В индукционных, сигнал похож на колебания волнового импульса. В нем смена напряжения происходит в зависимости  от скорости вращения. По принципу работы такой датчик скорости во многом похож на работу датчика угла поворота коленчатого вала. В язычковых датчиках сигнал передается посредством прямоугольных импульсов. Цикл такого сигнала 40-60%. Переключение его происходит при 0-5 Вольт и при достижении аккумуляторного напряжения в 12 Вольт. Располагает прибор подобного типа в основном на коробке передач транспортного средства.

Как датчик скорости влияет на мотор?

Для многих водителей остается открытым вопрос относительно того, на что может влиять датчик скорости. За счет получения данных о текущей скорости автомобиля происходит расчет подачи топлива. Поэтому когда водитель убирает ногу с педали газа, происходит резкое уменьшение горючего, что позволяет двигателю следить за рациональным его расходом. В случае поломки элемента нужная информация перестает подаваться в блок управления, что приводит к перерасходу топлива и неравномерной работе мотора. Иногда при этом его функционирование может происходить с ощутимыми рывками. Причина такого поведения скрывается  в том, что электронный блок управления вынужден установить обороты мотора на отметке в 1500 и деактивировать режим отсечки подачи топлива. При естественном включении данного режима можно значительно повлиять на расход топлива, тем самым снизив его на 2 литра при передвижении в городских условиях. Кроме того датчик скорости играет немаловажное значение на корректное подключение автоматической коробки передач. При отказе датчика свою работу обычно прекращает круиз-контроль. На некоторых моделях автомобилей это также может повлиять на работу рулевого электроусилителя.

Признаки неисправности и проверка датчика скорости

Любой автомобилист может определить неисправности, связанные  датчиком скорости.

Как правило, они могут сопровождаться некорректной работой спидометра или его полным отказом, проявляться в виде нестабильного поведения мотора или сопровождаться повышенным расходом топлива.  Кроме того, может наблюдаться резкая потеря мощности мотором или самопризвольная остановка двигателя при движении накатом на холостом ходу. Проверить датчик скорости автомобилист может тремя способами. Первый из них предполагает демонтаж устройства в условиях выключенного зажигания с использованием цифрового мультиметра. С его помощью определяется контакт через который осуществляется импульсная подача. Минусовой щуп в этом случае нужно подсоединить к корпусу авто, а плюсовой замкнуть на ДСА. После чего начинают вращать ось ДСа и на мультиметре будет появляться небольшое напряжение, значение которого будет возрастать параллельно скорости вращения. Во втором способе предусматривается демонтаж ДС. Домкратом поднимается одно ведущее колесо. Щупы мультиметра замыкаются с контактами датчика и начинают вращение колеса руками. Информация о напряжении в таком случае должна появиться на устройстве. Если этого не произошло, то можно с уверенностью говорить о неисправности датчика. В третьем варианте проверку можно выполнить без мультиметра. Для этого потребуется контрольная лампа на 12 В. Процедура проверки проводится аналогично второму методу. Об исправности свидетельствует свечение лампочки во время вращения колеса авто.

Подробнее о датчике скорости будет рассказано в этом видеоматериале:

Опубликовано: 21 мая 2019

Датчик скорости: как выполнить проверку?

Абсолютно все современные транспортные средства оснащены датчиком скорости. Основной целью установки данного прибора является замер скорости автомобиля и последующая передача этой информации электронному блоку управления. Только на основании полученных ЭБУ данных производится корректировка оборотов холостого хода и количества подаваемого воздуха, а также другие необходимые для бесперебойной работы двигателя параметры. При увеличении скорости транспортного средства количество подаваемых сигналов на ЭБУ увеличивается. Исходя из этого, можно сделать вывод о том, что датчик скорости считается одним из важнейших элементов. Именно поэтому при появлении первых признаков наличия неисправности владелец авто должен немедленно отреагировать и при необходимости провести его замену на новый.

Какие симптомы могут указывать на выход из строя датчика скорости?

Неполадки с датчиком скорости могут спровоцировать в дальнейшем ряд серьезных нарушений у автомобиля.  При его неисправности часто двигатель отказывается работать в оптимальном режиме, а его составляющие детали получают дополнительный износ. Среди наиболее распространенных признаков можно выделить такие симптомы:

1. На холостом ходу заметна нестабильная работа силового агрегата;
2. При полном выходе из строя датчика информация о скорости движения на спидометре отсутствует или искажается;
3. Автомобиль плохо набирает разгон;
4. Увеличился расход топлива.

В большинстве случаев неисправность с датчиком сопровождается загоранием чек-лампочки на бортовом компьютере автомобиля.

Почему так происходит: причины появления нарушения

Во многих случаях причина появления неисправности с датчиком скорости скрывается за банальным разрывом электрической цепи. Поэтому прежде чем производить дальнейшую проверку самого датчика пристальное внимание следует обратить на целостность цепи и контактов. Для этого нужно будет выполнить ряд манипуляций:

• С помощью мультиметра проверить сопротивление в цепи заземления;
• Отсоединить контакты и проверить их на наличие окислительных процессов или засоренность;
• Зачистить контакты, если они окислены и смазать Литолом.

В том случае, если после устранения дефектов с цепью и контактами не привело к каким либо изменениям в работе датчика следует перейти непосредственно к проверке самого электронного датчика скорости. Скорее всего, источником проблемы все-таки выступает именно он.

Проверка датчика скорости: как это сделать?

Скоростные датчики принято разделять на несколько видов:

1. На датчики, работающие на эффекте Холла;
2. На язычковые датчики;
3. На  индукционные датчики.

В зависимости от типа датчика диагностические мероприятия будут разниться. Для первого вида они будут иметь следующий вид:

• Демонтировать датчик и определить с помощью мультиметра, переключенного в режим вольтметра, все виды контактов и их функциональные задачи;
• Определить контакт, отвечающий за выдачу импульсного сигнала;
• При подключенном мультиметре начать медленное вращение датчика;
• Следить за показаниями вольтметра и фиксировать его изменения.

Считается, что чем выше скорость вращения датчика, тем выше должно быть значение напряжения.

Смотрите видео о том, как проверить датчик скорости автомобиля:

Опубликовано: 14 января 2018

где находится, как проверить, замена

Контроль скорости в каждом авто осуществляется на основании показателей спидометра. Тот, в свою очередь, зависит от датчика скорости. Технически последний является устройством, обеспечивающим передачу импульсов в электронный блок управления мотором (ЭБУ). На примере популярнейшего автомобиля отечественного производства компании Lada рассмотрим основные нюансы работы данного устройства, а также покажем и проиллюстрируем, где находится датчик скорости на Калине, как проверить датчик скорости на Калине мультиметром, как поменять датчик скорости на Калине и так далее.

Где находится датчик скорости на Калине

Для того, чтобы приступить к исследованию датчика скорости Lada Калина, необходимо знать, где он расположен. Искать этот элемент нужно на корпусе КПП — он привинчен к ней одним болтом и соединен с электроникой тремя кабелями. Доступ к нему свободен в достаточной мере, поэтому для осмотра снимать другие детали не обязательно. В случае с 16-клапанной версией двигателя устранять вероятную поломку следует только после предварительного отодвигания бачка с омывающими смесями, а, если мотор 8-клапанный, тогда к датчику можно подобраться вплотную после извлечения гофрированного патрубка воздухозаборной системы, подведенного к основанию фильтра.

С тем, где находится датчик скорости, разобрались, теперь перейдем к рассмотрению возможных причин, в связи с которыми в первую очередь стоит «грешить» именно на него. В практичных малолитражках Lada Калина, как и во многих других машинах данного класса, подобные неисправности, к сожалению — не редкость, однако они довольно легко определяются по внешним признакам, среди которых:

• полное отсутствие движения стрелки спидометра при перемещении;
• при движении стрелки наблюдаются резкие скачки;
• стрелка зависает в каком-то месте шкалы, даже когда машина остановлена;
• свечение символа электроусилителя руля на приборной панели;
• счетчик пробега перестал показывать пройденные километры;
• стрелка датчика уровня горючего колеблется, не позволяя в точности определить количество оставшегося топлива;
• снизилась мощность силового агрегата, и, как следствие — потеря мотором приемистости;
• силовой агрегат глохнет на холостом ходу (нейтральной передаче).

Замена датчика скорости

При обнаружении в процессе езды на Лада Калина хотя бы одного из этих признаков, обычно, незамедлительно следует замена датчика скорости на новый. Им должен быть датчик с тем же самым номером, который нанесен на поверхность старого. Перед тем, как наведаться в автомагазин за нужной запчастью, не помешает произвести контрольную проверку имеющейся на предмет окисления контактов и наличия обрывов в подводящей проводке. Иногда проблема кроется в банальном попадании пыли от металла, скапливающейся в достатке в любой побывавшей длительное время в эксплуатации трансмиссии. Как проверить датчик скорости, который стоит в Лада Калина, в домашних условиях для окончательного уточнения является ли он неисправным или нет, описано далее. Проверить есть ли напряжение в контактах можно несколькими способами, из которых рассмотрим два, предполагающих использование вольтметра.

Проверку мультиметром с демонтажом выполняют в такой последовательности:

1. Снимают датчик (подробнее об этом — видео конце статьи).
2. Соединяют первый контакт с клеммой импульсных сигналов.
3. Вторым контактом подключаются к «массе» машины.
4. Прокручивают датчик скорости, попутно наблюдая за поступлением сигналов и уровнем выходного напряжения. Вращение оси датчика осуществляется через надетую на нее трубку. Вполне достаточным будет вращать ее со скоростью до 5 км/час — от скорости будет зависеть величина напряжения, отображаемая вольтметром.

Проверку мультиметром «на месте», без изъятия устройства, делают так:

1. Ставят авто на домкрат одним колесом.
2. Закрепляют щупы вольтметра на контактах датчика скорости.
3. Вращают висящее на домкрате колесо, проверяя показания напряжения. У исправного датчика, не зависимо от применяемого метода измерения, напряжение колеблется в диапазоне 0.5–10 В.

Проверка датчика скорости, выявила его неисправность. Значит, нужно найти аналогичный (с таким же номером), выполнить демонтаж отработанного и поменять на приобретенный. Замена датчика скорости на Калине требует наличия определенных инструментов — ключа «шестерки» и крестовой отвертки. Конструкции датчиков различаются по типу, и у каждого имеется особое кодовое обозначение, что также крайне важно учесть при поиске подходящей новой детали. Сама процедура относительно не сложна и у Lada Калина 8 клапанов включает пять этапов:

1. Отвинчивание болта.
2. Отведение гофрированного патрубка из области действий и отжимание фиксатора.
3. Аналогично, как с патрубком, нужно поступить с колодкой и подводящей проводкой.
4. Откручивание крепежа и демонтаж старого устройства.
5. Монтаж нового устройства в порядке, обратном вышеописанному.

Таким образом, произведя некоторые не сложные манипуляции, можно не только вернуть былую плавность измерения скорости в своей Lada Калина, но и добиться привычной надежности показаний спидометра ничего при этом не меняя. Благодаря более-менее удобному расположению под капотом машины ответственного за измерение скорости элемента на практике его починка/замена оказывается посильной для владельца автомобиля с любым уровнем знаний.

Видео по теме

Хорошая реклама



Как проверить датчик скорости на Лада Калина своими руками

Датчик скорости на автомобилях семейства ВАЗ и Калина в частности предназначен для контроля работы автомобиля на холостых оборотах и во взаимодействии с регулятором холостого хода управлении потоком воздуха, который идёт в обход дроссельной заслонке. При неисправности или наличии каких-либо неполадок, датчик передаёт ошибочные данные, что может привести к неправильной работе не только самого двигателя, но и всей системы в целом.

Симптомы неисправного датчика скорости

Если у вашего автомобиля во время эксплуатации присутствует хоть одна из ниже названных причин, этот будет стопроцентным поводом для его проверки.

• Не стабильная работа на холостых оборотах.
• Расход топлива увеличился.
• Двигатель не «тянет», либо перестал быть таким приемистым, как раньше.
• Не работает или есть ошибки в работе спидометра.
• Отключается электроусилитель руля.

Если на автомобиле установлен бортовой компьютер, то ошибки исходящие от датчика скорости, так же будут поводом для проверки.

Причины неисправности

Самой частой причиной поломки датчика скорости является вышедшее из строя проводка. Она сильно подвергается внешним погодным условиям, окисляется и ржавеет. Таким образом только внешний осмотр даст верный ответ.

Один из контактов датчика отпал из-за воздействия коррозии.

После того как проводка и датчик осмотрены, приступаем к его демонтажу. О том, как правильно провести эту операцию, написано в этой статье.

Проверка датчика скорости

Рассмотрим самые основные способы проверки.

Первый способ

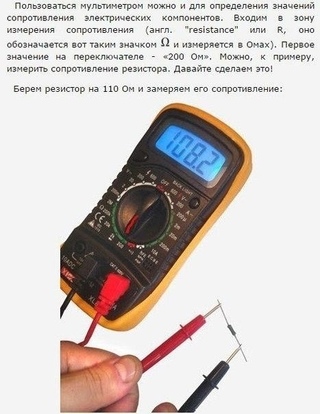

Проверить датчик скорости достаточно просто, необходимо лишь иметь под рукой мультиметр.

Слева направо:
1. Плюс 2. Импульс 3. Минус

Далее берём заранее снятый датчик, очищаем его от грязи подсоединяем к центральному контакту плюсовой провод, а минус ставим на корпус автомобиля. Затем воздействуем на датчик путем небольшой вибрации, при этом значения в мультиметре должны колебаться от 0,5 до 10 В.

Грязь внутри датчика скорости

Второй способ

Датчик находится в корпусе КПП, переднее колесо вывешено. Таким же образом подсоединяем мультиметр и вращаем колесо. Если изменения на приборе есть, то датчик исправен.

Третий способ

Работает также безотказно и будет очень полезен тем, у кого нет мультиметра. Вывешиваем переднее колесо, берем лампочку на 12 В в патроне, плюс подсоединяем к АКБ, а минус на сигнальный контакт датчика. Если лампа загорается, то датчик рабочий.

Если же не один из вышеназванных способов вас не устроит, то гораздо проще купить новый датчик, и не возиться со старым.

За измерение скорости автомобиля отвечает датчик скорости. Именно он передает информацию на ЭБУ и благодарю этому датчику мы видим скорость нашего авто. Если вы вдруг заметили, что скорость на спидометре ниже, чем скорость вашего авто, возможно датчик вышел из строя и требуется его замена. Замену датчика скорости на Калинеможно произвести самостоятельно, без помощи специалистов, а как это сделать мы опишем ниже.

Какой установлен и где найти датчик скорости на Калине

Автомобили Лада Калина комплектуются датчиком скорости 1118-3843010. Расположен он на верхней части КПП, а чтобы до него добраться, необходимо открутить воздушный патрубок идущий от корпуса фильтра к дросселю.

Сколько стоит датчик скорости на Калину

1. Датчик 1118-3843010 без кольца (Псков) цена от 350 руб
2. Датчик 1118-3843010 без кольца (СтартВольт) цена от 300 руб
3. Датчик 1118-3843010 с кольцом (Псков) цена от 500 руб
4. Датчик 1118-3843010-04 (ЗАО Счет Маш) цена от 300 руб

Для того, чтобы точно определить, какой датчик у вас установлен, необходимо снять ваш старый и посмотреть на нем маркировку.

Как определить что датчик неисправен

Существует ряд признаков по которым можно определить что датчик скорости неисправен и требует замены.

• Одометр не считает километраж
• Стрелка спидометра хаотично двигается вне зависимости от скорости автомобиля
• Горит Check Engine двигателя во время движения

Это основные признаки которые указывают на то, что замены датчика скорости на Калине вам не избежать.

После снятия датчика может осмотреть его и почистить, иногда это «реанимирует» его. В него может попасть влага или грязь, что приводит к его нестабильной работе. Так же может окислится контакт клеммы датчика.

Инструкция по замене датчика скорости 1118-3843010 Лада Калина

Итак, открываем капот и видим резиновый гофрированный патрубок идущий от воздушного фильтра к дросселю. Для удобства замены датчика, нам придется снять этот патрубок.

После того, как сняли патрубок видим на корпусе КПП датчик к которому подходит колодка с проводом.

Аккуратно снимаем ее с датчика и откручиваем с помощью головки на «10» болт крепления датчика. Для удобства можно воспользоваться либо маленькой трещоткой, либо удлинителем.

Проверяем колодку датчика, при необходимо почистим ее, берем новый датчик устанавливаем его на место и производим сборку в обратной последовательности.

На этом процесс замены завершен, никаких других действий не требуется.

Рекомендации по замене датчика скорости на Калине

Не торопитесь сразу менять датчик, вполне возможно что окислились контакты или в колодку попала грязь. Можно так же почистить сам датчик и установить на место. На разных версиях Калины могут стоять разные датчики:

• 1118-3843010
• 1118-3843010-02
• 1118-3843010-04

Все указанные выше датчики взаимозаменяемы!  Они подходят для автомобилей  Калина 1117, 1118 и 1119 с моторами 1,4 и 1,6 литра. Датчик скорости от Приоры физически подходит, но устанавливать его нельзя, так как он показывает неправильные значения.

Как проверить датчик скорости ваз 2114

Лада 2114 Barboz › Бортжурнал › Замена датчика скорости, поиск причины неисправности спидометра ваз 2114

Всем привет!
Напишу как менять датчик скорости и диагностику, причину неработающего спидометра в моем случае,
может и не ново, но все же кому то может пригодится.
В одно утро, завел машину на прогрев, загорелся чек, «мда» думаю дела…поехал.
На ходу вдруг отключился спидометр, сразу стало не по «феншую» как то. По пути заехал за новым датчиком скорости (ДСА), но в дальнейшем он мне не понадобился, дело было не в нем.
И так процесс начался.
Открываем капот, снимаем клемму питания АКБ
Датчик скорости находится на верхней части коробки передач, увидеть его можно заглянув м-ду патрубком забора воздуха vs бачком с тормозной жидкостью или справа от бачка
Далее
1.Открутить отсорбер будет удобнее подлезть к ДСА.

где находится датчик скорости

Схема ЭБУ ваз 2114 2011гв

2.Отсоединяем фишку от датчика скорости (там есть защелка на нее нужно нажать т. е. утопить в глубь датчика)
3.Поднимаем фишку с проводом вверх и внимательно диагностируем визуально на обрыв контактов от нее и сам провод по всей длине.
(там 3 проводка пронумерованы на фишке ищите и найдете 1-питание 2-сигнальный 3-масса)
Если все ок действуйте дальше
4.Снимаем ДСА он откручивается достаточно легко если нет то ключом можно помочь, так же визуальный осмотр и нужно покрутить шток датчика убедиться что он не сломан
5.Сразу нужно проверить привод датчика тот что выходит из коробки.
Домкратим переднее колесо чтобы свободно вращалось, крутим колесо смотрим на привод ДСА, привод должен вращаться без хруста и заеданий, можно пальцем пощупать как он крутится ровно или нет.Все это можно сделать одному. Если все ок то дальше если нет то привод ДСА нужно менять.
6.Диагностируем фишку на подачу питания массы и сигнала сделать это можно так:
у меня была отвертка диагност, можно лампочкой с 2-мя проводами, можно прибором мультиметр без разницы.
Отверткой я делал так.
Один конец цепляем на +АКБ вторым в разъем №3, включаем зажигание, смотрим, лампочка должна гореть. Потом проверяем питание один конец на (-)АКБ второй в разъем №1, включаем зажигание, смотрим, лампочка должна гореть. Ставим датчик на место, проверяем сигнальный, подключаем один конец к питанию АКБ, второй к сигнальному на датчике №2, крутим колесо желательно быстро, лампочка должна моргать.
Если все провода в рабочем состоянии то значит сам датчик не работает, меняем его. Если нет то дальше.
7.Проверяем всю цепь на пропуск сигналов для этого вам нужно найти ЭБУ (электронный блок управления) находится в салоне под магнитолой:) посмотреть на нем маркировку, и ищем его эл.схему. Далее без мультиметра не обойтись. Отсоединяем контакты с ЭБУ По электро схеме находим контакты в фишке ЭБУ отвечающие за (+), (-), (сигнал) ДСА. и начинаем прозванивать при этом удлинив провод мультиметра до фишки ДСА т.е к концу мультиметра нужно один провод подсоединить и тыкать потом одновременно в фишку ЭБУ и фишку ДСА всю цепь, как бы ее замыкать будто у нас стоит датчик скорости (бывает глюк, после такой прозвонки все начинает работать как ни в чем не бывало в моем случае было так) Если нет то нужно искать всю электросхему отвечающей за ДСА от начала и до конца искать обрыв прозванивая цепь.

Цена вопроса: 160 ₽

Нравится 24 Подписаться

Лада 2114 2011, двигатель бензиновый 1.6 л. 81 л. с. передний привод, механическая коробка передач — самостоятельный ремонт

Комментарии 4

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Как проверить датчик скорости

Если двигатель глохнет в режиме холостого хода. то, скорее всего, вам потребуется проверка нескольких датчиков (ДМРВ, ДПДЗ, РХХ, ДПКВ) дабы определить виновника. Ранее мы рассматривали методы проверки датчика положения коленвала. датчика положения дроссельной заслонки. датчика холостого хода и датчика массового расхода воздуха. а теперь также рассмотрим проверку датчика скорости своими руками.

Этот датчик при неисправности передает ошибочные данные, что и приводит к нарушению работы не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (ДСА) отсылает сигналы на датчик, который контролирует работу мотора на холостых оборотах. а также, используя РРХ, управляет потоком воздуха, который обходит дроссельную заслонку. Чем больше скорость машины, тем больше частота этих сигналов.

Как определить, что датчик неисправен:

• отсутствует стабильность холостого хода;
• неправильно функционирует или вообще не функционирует спидометр;
• увеличенный расход топлива ;
• сниженная тяга двигателя.

Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.

Чаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести Литол. Часто провода подвергаются разрыву около штекера. потому как именно там они изгибаются и изоляция может перетереться. Также нужно проверить сопротивление в цепи заземления, которое должно равняться 1 Ом. Если неполадка не была устранена, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

На автомобилях ВАЗ, а также на других, зачастую установлен датчик, который работает согласно эффекту Холла (как правило, выдает 6 импульсов за один полный оборот). Но также есть и датчики другого принципа: язычковые и индуктивные. Первым рассмотрим проверку наиболее популярного ДСА, работающий по эффекту Холла. Сам датчик оснащен тремя контактами: заземление, напряжение и импульсный сигнал.

Проверка датчика скорости

Вначале нужно выяснить если ли заземление и есть ли напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении.

Напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.

1. Демонтируем датчик скорости.
2. Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
3. Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать можно одеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

1. Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли.
2. Соединяем контакты датчика с вольтметром.
3. Вращаем колесо и диагностируем, появляется ли напряжение — если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (контролькой или лампочкой)

1. Отсоединяем от датчика импульсный провод.
2. С помощью контрольки ищем «+» и «–» (предварительно включив зажигание ).
3. Одно колесо вывешиваем как в предыдущем способе.
4. Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.

Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.

Проверка привода датчика

1. Поднимаем на домкрат машину, чтобы вывесить любое переднее колесо.
2. Ищем пальцами привод датчика, который торчит из коробки.
3. Ногой вращаем колесо.

Пальцами чувствуем, работает ли привод и работает ли он стабильно. Если все не так, то разбираем привод и обычно находим поврежденные зубья на шестернях.

Проверка ДС с язычковым переключателем

Датчик подает сигналы по типу прямоугольных импульсов. Цикл составляет 40-60%, а переключение происходит от 0 до 5 вольт или от 0 до напряжения аккумулятора.

Проверка индукционного ДС

Сигнал, который приходит от вращения колес, по сути, напоминает колебания волнового импульса. Поэтому напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленвала.

Причина не всегда только в датчике скорости (такое поведение также может появляться при окислении контактов в его разъеме), хотя если он начинает врать, то это именно в нем и дело. Возможно проблема кроется в самой приборке, тогда приходится разбирать, проверят механизм привода стрелки. На автомобилях с тросиковым приводом, зачастую такая неисправность скрыта либо в старом масле на шестеренках, либо износившемся квадрате на концу тросика или же помогает смазка того самого тросика.

Машина Volkswagen Multivan T5 2012 года. Иногда при разгоне стрелка скорости дрожит/дергается. В ETKA искал этот датчик так и не нашёл. В чем может быть проблема?

У меня Галант 8 (акула) перестал показывать спидометр и обороты без нагрузки развивает хорошо только стоит воткнуть D оборот показывает 2500 и нет 3-й соответственно и 4-й. Коробка акпп. Может ли быть причина датчик скорости. B кстати датчик скорости какой то магнитный. С нетерпением жду ответа знатоков!

У меня на тойоте сигнал с датчика сперва идет на панель приборов, а с неё на преобразователь сигнала для ЭБУ, а потом уже и в ЭБУ.

Полезная статья, но малость наврали вначале. Написано что датчик скорости отсылает свои сигналы другому датчику — это неправда. Все датчики в первую очередь посылают свои сигналы в ЭБУ, а уже тот решит что делать дальше исходя из всех данных поступивших от других датчиков.

Какие цифры показывает мультиметр при проверке обеих датчиков? Вполне возможно что датчик не тот стоит. При покупке нового датчика действительно нужно смотреть на его номер! При внешней схожести калиновские и приоровские датчики не взаимозаменяемые. С 2011 года вроде ставили приоровские датчики. А еще кстати не исключено что намагниченный диск внутри коробки соскочил со своих креплений (бывают и такие случаи).

Автомобиль Калина 11 года выпуска, спидометр показывает занижение скорости. Не могу найти причину. Снял старый датчик скорости поменял на новый та же картина. Коробка передач как на Приоре. Может не тот датчик поставил? Приборы работают, стрелки все ходят проверял. Подскажите что делать что смотреть?

очень интересный случай! Вы задавали этот вопрос нашим экспертам в разделе вопрос/ответ? если нет, то скопируйте и задайте именно в том разделе!

Добрый День! Машина ниссан блюберд силфи, японец. Диагностика показала неисправность этого дачика, до этого менял привод в сборе! Когда машина была без привода, чудо мастер на моих глазах переключал автомат вручную за рычаг который идёт из коробки! на вопрос для чего? тупо мычит! Сейчас машина со второй на третью добавляет около тысячи оборотов, плюс чувствительный толчок! и моргание овердрайва 16 раз! именно когда машина прогретая! на холодную едет нормально и не моргает! И ещё один момент, автомат перестал показывать на приборке первую скорость, она включается, машина едет как на второй, т.е. работают первая и вторая передача. Подскажите пожалуйста в чём проблема. Рекомендовали Вас как профессионалов своего дела. Заранее спасибо!!

Спасибо за совет! Очень нужен и познавателен.

С такими вопросами нужно обращаться к нашим экспертам в сервисе atlib.ru/qa Вы не указали марку авто по этому можем дать общие рекомендации как можно выяснить кто в этой ситуации виноват: 1. Вынуть тросик из коробки и покрутить его, если спидометр не реагирует смотреть тросик и спидометр. 2. Проверить электрику спидометра, если напряжение не подходит, смотреть электрику (в первую очередь предохранители). 3. Вынуть ДС, вставить тросик в коробку передач и проехать немного (не обращая при этом внимания на СЕ), если спидометр работает — не рабочий датчик! Если же спидометр электронный то должна быть функция самодиагностики. На разных авто этот режим может включатся по разному. На ВАЗе вот например, удерживая кнопку сброса суточного пробега включаем зажигание. Должны все стрелки забегать и соответственно спидометра в том числе. Если она стоит на месте — значит проблема в спидометре. При исправном датчике, может быть нарушен контакт от датчика к спидометру.

Здравствуйте. Подскажите пожалуйста что может быть. Датчик скорости исправен, импульс есть. На спидометр этот импульс приходит, но спидометр не работает. Может ли быть импульс слабым или дело в спидометре?

чтобы ответить на ваш вопрос нужна полная картина происходящего, — горят ли другие лампочки на панели, слышится ли шум топливного насоса в баке, щелкает ли реле стартера. Причины могут быть разные, это и глюкнувшая сигналка, и сгоревший предохранитель, проблемы с контактной группой замка зажигания, и другие. Задайте свой вопрос с максимально полным описанием в разделе вопрос-ответ.

здравствуйте подскажите что может быть ,зажигание включаешь не загорается чек и спираль стартер крутит машина не заводится

Как проверить датчик скорости ВАЗ 2114 своими руками

Когда-то измерение скорости автомобиля осуществлялось при помощи механического устройства, колесо вращало тросик, который крутил спидометр, в результате водитель ориентировался с какой скоростью он движется.

Сейчас же «механику» заменила электроника, поэтому снятие показаний с колес происходит абсолютно по-другому. Был придуман так называемый датчик скорости автомобиля (ДСА ), принцип работы которого базируется на эффекте «Холла». Про эффект Холла мы рассказывали в статье: Что такое датчик «Холла» и как его проверить?

Датчик посылает на контроллер электромагнитные импульсы, которые обрабатываются и на базе полученных данных производится точное вычисление скорости движения транспортного средства. Работает это следующим образом: как мы уже говорили, ДСА посылает импульсы всего за один километр порядка 6004, чем быстрее будет двигаться авто, тем меньшим будет интервал между импульсами. Таким образом, электронный контроллер производит подсчет, ориентируясь по временному интервалу между каждым новым импульсом.

Датчик скорости, в сущности на ВАЗ 2114 расположен на МКПП. недалеко от правого ШРУСа. Чтобы снять ДСА необходимо залезть под машину.

В этой статье мы расскажем, как проверить датчик скорости в домашних условиях на примере ВАЗ 2114.

Признаки неисправности датчика скорости:

• Плавающие холостые обороты;
• Двигатель глохнет;
• Во время движения автомобиля спидометр не работает;
• Повышенный расход топлива ;
• Ошибки, которые появляются на панели приборов;
• Падение мощности двигателя.

Основные причины неисправности ДСА

Главной «болячкой», по которой исчезает сигнал от датчика скорости — плохой контакт или полное его отсутствие. Как правило, причина кроется в обрыве провода или нарушении целостности разъема, поэтому если вы заметили нарушения в работе датчика скорости, прежде всего проверьте вышеуказанные элементы. Проверьте сопротивление в цепи заземления, оно должно находиться в пределах 1 Ом. Если неисправность так и не была найдена, проверьте датчик скорости ВАЗ 2114 более детально, как это сделать читайте ниже.

Как проверить ДСА своими руками? Способы проверки датчика скорости в домашних условиях

Первым делом вам придется снять датчик скорости. Датчик скорости ВАЗ 2114 имеет три контакта: 1 — заземление, 2 — импульсный сигнал, 3 — напряжение тока. Проверка ДСА не представляет собой ничего сложного, необходимо проверить массу на 1-м контакте, после убедиться в наличии напряжения на 3-ем контакте (должно быть 12 в), в конце — следует проверить импульс 2-го контакта, вращая при этом ведущие колеса. Скорость вращения должна быть не менее 3-5 км/ч. Кроме того, 1-й и 3-й контакты можно прозвонить.

Альтернативный способ проверки ДСА в домашних условиях (без снятия ДСА)

1. Домкратим переднее колесо (если у вас переднеприводное авто).
2. К контактам датчика необходиом подключить вольтметр и раскрутить колесо как можно сильнее, после чего можно будет снять показания с прибора. Если во время проверки вы обнаружили, что напряжение и частота увеличиваются — датчик, скорее всего, исправен.

Проверка датчика скорости при помощи контрольной лампочки

Данный способ для тех, у кого нет вольтметра.

1. Точно также как и в предыдущем случае, вам необходимо домкратить машину, точнее ведущие колеса.
2. Отключите импульсный провод.
3. Включить зажигание.
4. Подключите один провод к «плюсу» АКБ. а второй к разъемному выходу «сигнал».
5. Концы проводов подсоедините к контрольке и сильно раскрутите колесо. Если лампочка мерцает — датчик рабочий.

Если после проведенных проверок вы выяснили, что датчик неисправен, замените ДСА сами или обратитесь за помощью на СТО.

Источники: http://www.drive2.ru/l/8160756/, http://etlib.ru/blog/170-kak-proverit-datchik-skorosti, http://vopros-avto.ru/kak-proverit-datchik-skorosti-vaz-2114-svoimi-rukami/

Как обнаружить проблемы с датчиком скорости двигателя

Датчик скорости двигателя , также известный как датчик скорости автомобиля, извлекает и отправляет данные в компьютерную систему вашего автомобиля. Датчик скорости автомобиля показывает частоту вращения двигателя автомобиля. Датчик скорости автомобиля делает это, фиксируя скорость вращения коленчатого вала. Если есть какие-то проблемы с датчиком оборотов двигателя , это может привести к другим проблемам в вашем автомобиле.

Наиболее распространенные признаки неисправностей датчика скорости двигателя

Неисправный датчик скорости автомобиля Признаки могут вызывать другие проблемы.Признаки неисправного датчика скорости трансмиссии аналогичны некоторым другим проблемам двигателя, таким как неисправный датчик положения дроссельной заслонки или неисправный блок катушек. Ниже приводится список некоторых из наиболее распространенных признаков неисправности датчика скорости двигателя, собранный автомобильными блоггерами Car From Japan .

1. Резкое или неправильное переключение передач

При наличии симптомов неисправного датчика скорости трансмиссии модуль управления трансмиссией не может правильно управлять переключением передач в трансмиссии. Это может привести к повышению оборотов трансмиссии перед переключением передачи или к опережающей передаче поздней трансмиссии и невозможности перейти на эту высшую передачу. Резкое переключение передач может повредить внутренние компоненты, такие как корпуса клапанов, гидравлические линии и даже в некоторых случаях механические шестерни.

2. Неактивный круиз-контроль

Спидометр тоже может работать неистово.

Датчик скорости трансмиссии не только контролирует частоту вращения входного и выходного валов, но также играет роль в контроле круиз-контроля.При возникновении проблем с датчиком частоты вращения двигателя , код ошибки будет отправлен в блок управления двигателем (ЭБУ) автомобиля. Тогда круиз-контроль отключится и не включится при нажатии кнопки. Спидометр тоже может бешено работать или иногда вообще перестать работать.

ПОДРОБНЕЕ:

3. Проверьте двигатель Свет загорается

Индикатор проверки двигателя загорается спорадически и периодически при ускорении

. Если у вашего автомобиля есть проблемы с датчиком скорости двигателя, модуль управления трансмиссией (PCM) установит диагностический код неисправности и загорится индикатор проверки двигателя на приборной панели автомобиля.Затем индикатор проверки двигателя загорается спорадически и периодически при ускорении. Индикатор повышающей передачи также может включаться или выключаться без видимой причины.

Как искать проблемы в датчике скорости автомобиля

Выполните полный диагностический тест компьютера, чтобы выяснить проблемы.

Если вы заметили любой из вышеупомянутых симптомов, вам следует проверить свой автомобиль в ближайшей автомастерской. Хотя проблемы могут быть связаны с коробкой передач, проведите полный диагностический тест компьютера в ремонтной мастерской, а не отправляйте свой автомобиль напрямую в специализированный магазин.

Ищете дешевые подержанные автомобили у надежных японских продавцов? Нажмите здесь <<

как это работает, симптомы, проблемы, тестирование

Обновлено 4 декабря 2018 г.

Ford Датчик положения коленчатого вала (CKP)

Датчик положения коленчатого вала измеряет скорость вращения (об / мин) и точное положение коленчатого вала двигателя.Без датчика положения коленчатого вала двигатель не запускался.

В некоторых автомобилях датчик устанавливается рядом с главным шкивом (гармоническим балансиром), как у этого Форда на фото. В других автомобилях датчик мог быть установлен на картере коробки передач или в блоке цилиндров двигателя, как на фото ниже. В технической литературе датчик положения коленчатого вала обозначается сокращенно CKP.

Как работает датчик положения коленвала

В данном двигателе GM датчик положения коленвала установлен на блоке цилиндров

Датчик положения коленчатого вала расположен так, чтобы зубцы на реактивном кольце, прикрепленном к коленчатому валу, проходили близко к наконечнику датчика. В реакционном кольце отсутствует один или несколько зубцов, чтобы компьютер двигателя (PCM) мог определять положение коленчатого вала.

При вращении коленчатого вала датчик вырабатывает импульсный сигнал напряжения, каждый из которых соответствует зубцу на кольце реактора. На фото ниже показан реальный сигнал датчика положения коленчатого вала при работе двигателя на холостом ходу. В этом автомобиле кольцо реактора выполнено с двумя недостающими зубьями, как вы можете заметить на графике.

PCM использует сигнал датчика положения коленчатого вала, чтобы определить, в какое время производить искру и в каком цилиндре.Сигнал положения коленчатого вала также используется для отслеживания пропусков зажигания в цилиндрах.

Сигнал датчика положения коленчатого вала на экране осциллографа.

Если сигнал с датчика отсутствует, искры не будет и топливные форсунки не будут работать.

Двумя наиболее распространенными типами являются магнитные датчики со считывающей катушкой, которые вырабатывают напряжение переменного тока, и датчики на эффекте Холла, которые вырабатывают цифровой прямоугольный сигнал, как на фотографии выше. В современных автомобилях используются датчики Холла. Датчик типа измерительной катушки имеет двухконтактный разъем. Датчик Холл-эффект имеет три-контактный разъем (опорное напряжение, заземление и сигнал).

Реклама — Продолжите чтение ниже.

Признаки неисправности датчика положения коленвала

Неисправный датчик может вызвать периодические проблемы: автомобиль может случайно остановиться или заглохнуть, но затем без проблем перезапустится. Двигатель может не запускаться в сырую погоду, но после этого запускается нормально.Иногда вы можете увидеть, как датчик оборотов работает нестабильно. В некоторых случаях неисправный датчик может вызвать длительное время запуска двигателя перед запуском. Если датчик неисправен, двигатель запустится, но не запустится. Подробнее: Почему двигатель заводится, но не запускается: общие проблемы.

Неисправности датчика положения коленчатого вала

Датчик положения коленчатого вала

Наиболее распространенный код OBDII, связанный с датчиком положения коленчатого вала, — это P0335 — Датчик положения коленчатого вала «A», цепь . В некоторых автомобилях (например, Mercedes-Benz, Nissan, Chevy, Hyundai, Kia) этот код часто вызывается неисправностью самого датчика, хотя могут быть и другие причины, такие как проблемы с проводкой или разъемом, поврежденное кольцо реактора и т. Д.

В некоторых автомобилях периодическая остановка двигателя также может быть вызвана проблемой с проводку датчика положения коленчатого вала. Например, если провода датчика не закреплены должным образом, они могут задеть какую-нибудь металлическую деталь и закоротить, что может вызвать периодический останов.

В бюллетене Chrysler 09-004-07 описана проблема с некоторыми моделями Jeep и Chrysler 2005-2007 годов, когда отказавший датчик положения коленчатого вала может вызвать проблемы с запуском. Для устранения проблемы необходимо заменить датчик на новую.

Другой бюллетень Chrysler 18-024-10 для некоторых автомобилей Chrysler, Dodge и Jeep 2008-2010 годов упоминает проблему, при которой код P0339 — Неустойчивый датчик положения коленчатого вала может быть вызван неправильным зазором или плохой гибкой пластиной.

Отказы датчика положения коленчатого вала были обычным явлением в некоторых автомобилях GM 90-х годов. Одним из симптомов было заглохание при горячем двигателе. Замена датчика положения коленвала обычно решала проблему.

Как проверяется датчик положения коленчатого вала

Сопротивление этого положения коленвала датчик от Ford Escape 2008 г. измеряет при 285,6 Ом, , что находится в пределах спецификации

Каждый раз, когда есть подозрение, что проблема может быть вызвана датчиком положения коленчатого вала или если есть связанный код неисправности, датчик необходимо визуально осмотреть на предмет трещин, ослабленных или корродированных контактов разъема или других очевидных повреждений.Правильный зазор между наконечником датчика и кольцом реактора также очень важен.

Правильную процедуру проверки можно найти в руководстве по обслуживанию. Мы разместили несколько ссылок, по которым вы можете получить доступ к руководству по обслуживанию за абонентскую плату, внизу этой статьи.

Для датчиков типа считывающих катушек процедура тестирования включает проверку сопротивления. Например, для Ford Escape 2008 года сопротивление датчика положения коленчатого вала (CKP) должно быть в пределах 250–1000 Ом, согласно Autozone.Мы измерили 285,6 Ом (на фото), что соответствует техническим характеристикам. Если сопротивление ниже или выше указанного, датчик необходимо заменить.

Для датчиков Холла-типа, опорное напряжение (обычно +5 В) и сигнал заземления должно быть испытаны. Самый точный способ проверить датчик положения коленчатого вала — это проверить сигнал датчика с помощью осциллографа.

Иногда датчик может иметь периодический сбой, которого нет во время тестирования.В этом случае может помочь проверка бюллетеней технического обслуживания (TSB) и исследование общих проблем. Датчик положения коленчатого вала можно проверить с помощью диагностического прибора. Сканирующие приборы покажут сигнал датчика как «Обороты двигателя» или «Обороты двигателя». Когда это может быть полезно? Если автомобиль глохнет с перерывами, отслеживание сигнала датчика может дать ответ: если сигнал датчика внезапно упадет до нуля, а затем снова вернется, это означает, что проблема либо внутри датчика, либо с проводкой или разъемом датчика.

Если датчик работает правильно, сигнал частоты вращения должен постепенно снижаться или повышаться. как на этом фото. Мы протестировали датчик положения коленчатого вала в этом автомобиле с помощью приложения OBDII «Torque» на мобильном телефоне.

Замена датчика коленвала

Замена датчика положения коленвала стоит не очень дорого. Деталь стоит от 35 до 115 долларов плюс 55-130 долларов за рабочую силу. Лучше всего использовать OEM-деталь. В большинстве автомобилей его довольно легко заменить, хотя иногда датчик бывает трудно снять из-за коррозии.Смотрите эти видео на YouTube для получения дополнительной информации. При замене датчика положения коленчатого вала важно проверить надлежащий зазор между датчиком и зубьями кольца реактора.

Проверка сигналов спидометра

Проверка сигналов спидометра

Проверка сигнала спидометра (Скачать PDF)

Один из наиболее распространенных технических призывов в Classic Instruments начинается со слов «Мой электрический спидометр не работает!» После подачи питания и заземления на

прибор проверяется, следующий шаг — определить, получает ли сигнал спидометр.Благодаря гибкости электрических спидометров появляется множество вариантов источников сигналов, каждый со своим собственным методом тестирования. Тестирование может стать сложным с использованием модных электронных устройств тестирования, но простой мультиметр — это все, что нужно для проверки наличия сигнала.

Следуйте приведенному ниже руководству, чтобы определить, какой тип сигнала спидометра присутствует, и узнать, как он проверяется.

1. Определите источник сигнала.

Как правило, большинство сигналов спидометра будет одного из трех типов для

Для простоты мы будем называть их однопроводными, двухпроводными и трехпроводными.

Однопроводные сигналы обычно встречаются в компьютере последней модели

регулируемые трансмиссии или системы впрыска топлива. Этот сингл

wire — сигнальный провод.

Двухпроводные датчики присутствуют во многих МКПП,

послепродажный круиз-контроль или старые комплекты электронных спидометров.

У них два провода: один — заземляющий, а другой —

.

сигнальный провод. Два провода можно поменять местами.

Трехпроводные сигналы обычно встречаются на более новом вторичном рынке

комплекты спидометров и у них три провода. Один провод — ссылка

питания, один провод — земля, а третий провод — сигнал.

2.Для проверки используйте мультиметр.

Однопроводные сигналы. (Рисунок 1.)

Большинство однопроводных сигналов можно измерить с помощью мультиметра, установленного на DC

.

вольт. В зависимости от применения, опорное напряжение обычно

12 или 5 вольт, и измеренный сигнал будет примерно вдвое меньше

.

это когда автомобиль движется. В состоянии покоя присутствующее напряжение будет

.

либо опорное напряжение или 0 вольт.Если нет изменения напряжения

или нет напряжения вообще при движении автомобиля нет сигнала.

Несколько замечаний, которые следует учитывать при использовании однопроводного источника сигнала

— Некоторым ЭБУ двигателя не требуется вход датчика скорости

бежать. Должен быть датчик скорости (обычно двухпроводной)

подключен к компьютеру двигателя для получения сигнала скорости

с компьютера.

— Часто переделанный заводской компьютер имеет

Функция спидометра отключена, используйте тест выше или обратитесь к

провайдеру / тюнеру ЭБУ, чтобы узнать, присутствует ли эта функция.

— Большинство автономных контроллеров трансмиссии обеспечивают чистую

сигнал электрического спидометра, который можно откалибровать в пределах

сам контроллер с задним передаточным отношением и размером шин.

— Многие заводские компьютерные сигналы считаются «грязными» или имеют

присутствует много помех зажиганию. Фильтр спидометра может быть

нужно очистить сигнал до такой степени, что спидометр может

обработать сигнал. Номер детали фильтра. SN79.

— Некоторые заводские компьютерные сигналы либо выдают очень быстро, либо

очень медленный сигнал, выходящий за пределы диапазона электрических спидометров,

может потребоваться дополнительный интерфейс.Деталь нет. SN74Z.

Двухпроводные датчики. (Рисунок 2.)

Двухпроводной датчик работает, генерируя переменное напряжение. Более быстрый

датчик вращается или срабатывает, тем большее напряжение генерируется.

Некоторые двухпроводные датчики имеют вал, который вращается спидометром

.

шестерня (арт.SN96 и SN95), а некоторые имеют зубчатое колесо

который вращается рядом с бесконтактным датчиком (встречается во многих Tremec

трансмиссии или заводской ВСС).

Прокрутите датчик или ведите машину с мультиметром, установленным на VAC

и подключен к двум выводам. В состоянии покоя отправитель выдаст

0 вольт переменного тока, и это показание будет увеличиваться со скоростью.

Трехпроводные сигналы.(Рисунок 3.)

Трехпроводной датчик (арт. № SN16) работает путем переключения (импульсный)

опорное напряжение включения и выключения, как датчик вращается. Это переключение

быстрый, обычно 8 или 16 импульсов на оборот отправителя.

переключение происходит достаточно быстро, чтобы его прописали на мультиметре

а около половины опорного напряжения, поскольку «переключатель»

есть только в половине случаев.
