Как найти утечку тока в бортовой электросети автомобиля? ― 130.com.ua

Утечка тока в автомобиле — достаточно распространенная неисправность, с котрой, рано или поздно, сталкиваются все водители. Это может случиться даже с новыми автомобилями. Если это произошло, очень важно своевременно выявить и устранить отток тока. Из этой статьи вы узнаете причины, которые могут привести к утечке, а так же как решить эту проблему.

Какие могут быть причины утечки электричества?

Среди оборудования, используемого в автомобиле, оказаться источником потери тока может:

Сигнализация

Охранная система должна продолжать активную работу, когда все другие устройства в машине отдыхают. Именно она очень часто становится причиной потерь тока, так как является одним из наиболее существенных потребителей.

Во многих современных сигнализациях есть приемопередатчик, что периодически связывается с управляющим брелоком, кроме того, они оснащаются системами GPS, GSM и другими полезными опциями, которіе требуют питания. Многие производители автосигнализаций стремятся минимизировать уровень потребления электричества, когда система находится в режиме охраны.

Автомагнитола

Именно это устройство чаще всего становится причиной потери тока в сети. Большинство моделей для поддержания энергозависимой части памяти (сбережение пользовательских настроек, отсчет времени и т.д.) постоянно нуждаются в подаче питания. Если окажется, что устройство неисправно, то через магнитолу будет утекать ток. Но даже исправная магнитола может давать незначительную утечку тока, примерно до 10 миллиампер.

Блок управления двигателем

На этот участок напряжение подается  всегда, и даже если блок находится в исправном состоянии, то утечка все равно будет иметь место, правда совсем небольшая — до пары единиц миллиампер. Это не критичный показатель.

Генератор

На генератор напряжения поступает всегда с положительно заряженной клеммы аккумулятора. Если имеются неполадки в его работе, то разрядить батарею генератор может всего за полчаса. В исправном состоянии он также постоянно потребляет энергию, только в небольшом объеме, до нескольких микроампер.

Стартер

Если машина заглушена, то исправный стартер не должен потреблять энергию,  несмотря на то, что на него постоянно, даже во время стоянки, подается напряжение. Потребление обычно начинается лишь в момент запуска двигателя.

Аккумуляторная батарея

Часто на поверхности контактных клемм АКБ образуется налет — это тоже электролиз, который приводит к разряду стартерной батареи. Это все в свою очередь приводит к утечке энергии. Но также не стоит забывать и о таком понятии, как внутренний саморазряд аккумулятора, который провоцируется нарушением целостности аккумуляторных пластин или низким качеством электролита. Для старых батарей, которые отработали уже не один год, этот показатель может превышать токи утечки транспортного средства.

Негативные последствия потери тока в бортовой сети

Из-за утечки могут происходить самые разные неприятности, в том числе:

• Разряд аккумулятора — это одно из самых часто встречающихся последствий. При этом оно довольно безобидное, и быстро устраняется. Рассчитать утечку довольно легко, при показателе 0,5 А за 10 часов стоянки машины  батарея потеряет порядка 5 Ач своего заряда, а за 100 часов – 50 Ач. То есть АКБ полностью разрядится всего за четверо суток стоянки. Чтобы этого избежать, рекомендуется снять клемму АКБ, чтобы отключить ее от сети, пока машина стоит без движения в гараже.
• Отказ отдельных блоков — это уже более существенная проблема. При показателе тока 0,5 А сила рассеивания составит порядка 6 Вт. Если энергия теряется на каком-нибудь одном элементе, например, на участке транзистора или в микросхеме блока управления, он начнет сильно нагреваться, что приведет к его полному отказу.
• Возгорание электропроводки — самое опасное и серьезное следствие. Например, утечка на уровне 1 А, может приводить к тому, что мощность рассеивания составит порядка 12 Вт. Подобная мощность сама не сможет вызвать возгорание, но изоляция в таких условиях может начать плавиться. Это провоцирует замыкание электропроводки, тут в процесс вступят токи большой величины, именно они и будут источником воспламенения. Все это приводит к так называемому “самовозгоранию” автомобиля.

Как проверить, есть ли в автомобиле утечка тока?

На самом деле, проверить, есть ли в сети машины утечка электричества, можно довольно просто при помощи специального прибора — мультиметра.

Последовательность действий в этом случае должна быть следующей:

• 1. Заранее найдите схему расположения автомобильных предохранителей. Как правило, все это указывает производитель в руководстве по эксплуатации транспортного средства. Иногда можно найти расшифровку расположения предохранителей на крышке блока с предохранителями, но это делают не все производители.
• 2. Снимите положительно заряженную клемму с АКБ. Важно, чтобы  все установленные в машине потребители электричества и зажигание перед проверкой было отключено.
• 3. Возьмите мультиметр и активируйте режим, в котором измеряется постоянный ток, контакты устройства при этом подсоединяются к соответствующим разъемам, лучше всего на них надеть специальные крепления крокодилы, так работать будет удобнее, так как контакты будут надежно зафиксированы.
• 4. При подключении строго соблюдайте полярность: плюсовой (красный) контакт крепится на “+” клемме аккумулятора, а отрицательный – на снятой клемме, которая идет к оборудованию авто. Обратите внимание, что соединение надо тщательно защитить от возможного контакта с кузовом транспортного средства (достаточно временно изолировать это место ветошью). Это важно, чтобы не возникло короткое замыкание.
• 5. На дисплее измерительного прибора появится информация о токе утечки. Если значение ниже 0,2 А, значит, все в пределах нормы и дополнительного контроля и проверки не требуется. Если на дисплее прибора высветилось значение выше 0,5 А, это плохо, так как это критический показатель. В таком случае необходимо реализовать специальный комплекс действий по поиску и устранению утечки. Когда прибор показывает от 0,2 до 0,5 А, автовладелец может самостоятельно принимать решение о необходимости совершения каких-либо еще действий.
• 6. На этом этапе проводится поиск точной причины утечки тока и ее источника. Тут может потребоваться помощник, который будет последовательно вынимать предохранители и возвращать их обратно, на свои места. Второй человек при этом должен постоянно контролировать динамику показаний мультиметра.

Если после удаления предохранителя, показания прибора не меняются, значит, через него ток не утекает. Если же, например, при снятии предохранителя, что отвечает за блок управления кузовом, утечка тока резко уменьшилась, надо тщательно проверить другие предохранители из его цепи, отвечающие за дворники, свет,  омыватель и прочие компоненты оборудования кузова. Таким образом перебрать надо каждый предохранитель, только так можно будет оценить, как будут меняться показатели мультиметра на разных участках электрической цепи. Это поможет найти точную причину потери тока.

• 7. Усложненный метод проверки, тут уже не надо привлекать помощников. Сначала плюсовая клемма батареи накидывается обратно. Предохранители также последовательно отключаются. Щупы мультиметра при этом подключаются к разъемам снятого предохранителя, это позволяет контролировать ток в пределах одной конкретной цепи. Метод, конечно, довольно трудоемкий, но он позволяет получить более точные данные.
• 8. После расшифровки расположения всех предохранителей во всех цепях, где имеется утечка, можно приступать к поиску конкретной причины. Тут не помешает опыт и знания работы со схемами автомобильного электрооборудования. Самыми распространенными причинами обычно являются:

• замыкание электрической проводки;
• поломка отдельных электронных блоков;
• залипание реле.

Как только причина найдена, то утечку следует устранить. Временно проблему можно решить. Для этого просто не возвращайте предохранитель, который показал наличие потерь тока, на место. Например, если в ходе измерений стало понятно, что причина утечки — неполадки в работе автомагнитолы, то соответствующий предохранитель можно отключить на время стоянки  авто.

Кроме того, уменьшить утечку можно путем обработки контактов, клемм, проводников и разъемов специальными защитными средствами. Для этого можно взять простую силиконовую смазку или спрей.

В нашем интернет-магазине 130.com.ua вы можете купить различные автомобильные аксессуары и электронное оборудование в Киеве, Харькове и Одессе по выгодной цене. Доставка осуществляется по всей Украине.

Материалы по теме

Как мультиметром проверить утечку тока на автомобиле: тестирование АКБ, устранение неисправностей

Расход энергии бортовой системой автомобиля даже при выключенном зажигании – нормальная ситуация для современного «умного» оборудования. Но если наутро или через неделю стоянки практически новый аккумулятор садится «в ноль», то самое время обратиться в сервисный центр или решить проблему самостоятельно, предварительно разобравшись, как мультиметром проверить утечку тока на автомобиле.

Содержание

1. Что такое утечка и как она проявляется
2. Поиск и устранение неисправности
3. Измерение общего тока
4. Поэтапное отключение потребителей
5. Другие причины разрядки АКБ
6. Тестирование аккумулятора на саморазряд
7. Проверка работоспособности генератора

Что такое утечка и как она проявляется

Утечка – это незапланированный ток, который протекает в электрической цепи. В бортовой сети автомобиля он может быть вызван двумя причинами:

• неисправность проводки и оборудования, нарушение их рабочего режима;
• ошибки в монтаже проводки, оборудования или неправильная его настройка.

К первому пункту можно отнести перетирание проводки, замыкание оголенных проводов и контактов оборудования токопроводящими жидкостями (вода, пыль, электролит и пр.), поломка и выход из строя электроприборов. Причем поломка может быть частичной, лишь вызывающей повышенный потребляемый ток, к примеру, охранной системой или магнитолой. При этом визуально неисправность может и не проявляться или проявляться слабо.

Второй пункт обычно вызван неумелым монтажом или неправильной эксплуатацией электрооборудования. К примеру, при выключении зажигания не отключается обогрев стекол или музыкальный центр не переходит в спящий режим, продолжая питать усилитель мощности.

Во всех вышеперечисленных случаях происходит незапланированная утечка, которая вызывает ускоренный разряд аккумуляторной батареи.

При этом скорость разряда может быть достаточно высокой. Нередки случаи, когда уже через сутки – двое, а то и наутро водитель не может завести автомобиль. А если оставить машину с такой неисправностью на неделю, то глубокий разряд АКБ может полностью вывести батарею из строя.

Основная причина, дающая повод бить тревогу, – подозрительно быстрый разряд аккумулятора при выключенном зажигании. Если автомобилист заметил, что наутро или даже через неделю стоянки аккумулятор плохо «крутит» или «не крутит» вовсе, то самое время проверить электрооборудование своего автомобиля на ток утечки. При этом найти и устранить проблему нужно как можно скорее, поскольку утечка – не только сложности с пуском двигателя, но и большая вероятность серьезной аварии – короткого замыкания, выхода из строя дорогостоящего оборудования, а то и возгорания.

Поиск и устранение неисправности

Самостоятельно проверить ток утечки на аккумуляторе автомобиля мультиметром несложно. Для этого совсем не обязательно обращаться в сервисный центр, поездка в который потребует и времени, и денег. Для проверки бортовой сети своими силами понадобится лишь гаечный ключ на 10 и мультиметр, способный измерять токи величиной не менее 3-5 А. Таким пределом измерения обладают если не все, то большинство авометров (тестеров), включая китайские.

Эти приборы могут измерять постоянный ток до 10 А (слева) и 3 А (справа).

Измерение общего тока

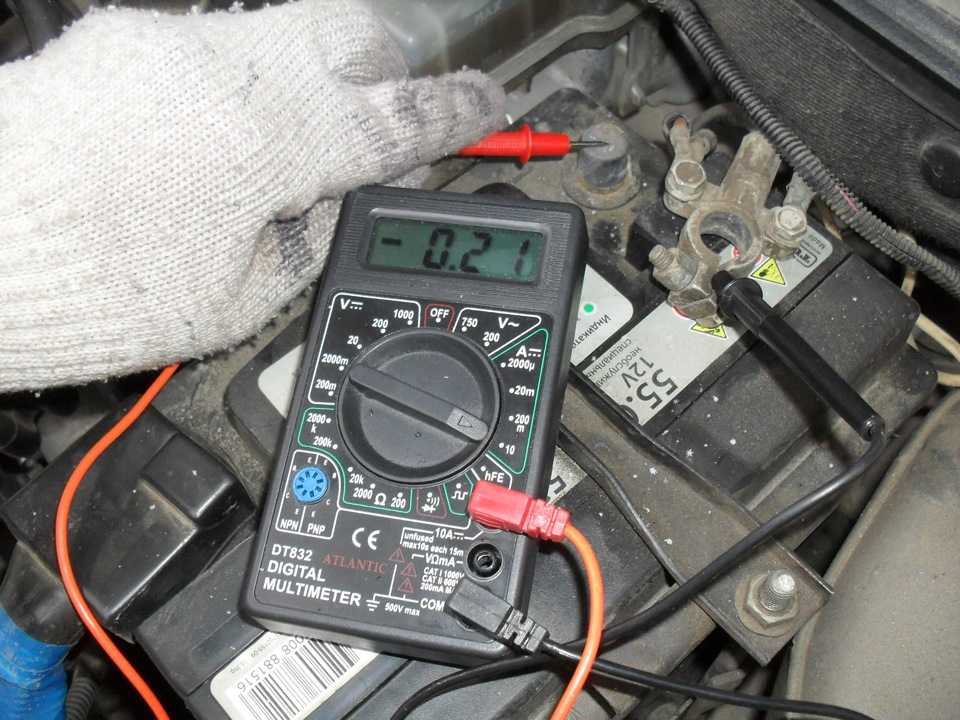

Проверка утечки тока в автомобиле мультиметром производится путем измерения потребляемого от аккумулятора тока оборудованием авто при отключенном зажигании. Для этого необходимо произвести все манипуляции, которые выполняются при постановке автомобиля на стоянку: отключить потребители (фары, обогреватели, кондиционеры и пр.), выключить зажигание, активировать систему охраны, если она есть, и плотно закрыть все двери. Перед этим, конечно, нужно открыть крышку моторного отсека, где установлен аккумулятор. Дополнительно стоит опустить стекло в одной из дверей на случай, если манипуляции с АКБ вызовут случайное срабатывание дверных замков.

Прежде всего, необходимо правильно настроить мультиметр. От этого будет зависеть не только успех операции, но и жизнь измерительного прибора. Тестер включается в режим измерения постоянного тока, при этом предел измерения выбирается максимальным:

Этот тестер имеет максимальный предел измерения тока в 10 А, его и нужно выбрать.

Далее от АКБ отсоединяется одна из клемм, между сброшенным проводом и клеммой включается уже настроенный мультиметр. Чтобы не держать щупы тестера руками, их можно оснастить зажимами «крокодил». После подключения мультиметра включать какое-либо бортовое оборудование нельзя, поскольку ток, потребляемый этим оборудованием, может превысить максимальный предел измерения тестера. В результате тестер просто сгорит.

Зажимы типа «крокодил», надетые на щупы тестера, оставляют руки свободными.

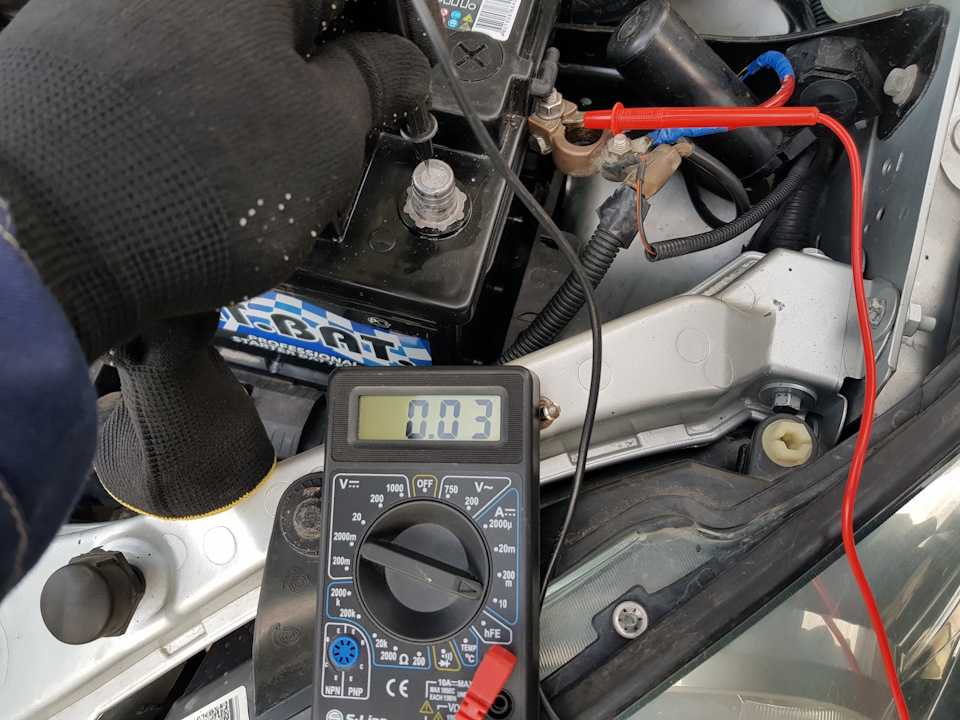

На фото выше прибор показывает 0,33, что на пределе измерения 10 А соответствует току 0,33 А или 330 мА. Теперь самое время выяснить, какой ток утечки вообще допустим.

Согласно рекомендациям специалистов, нормальным током утечки в автомобиле считается:

• до 50 мА — авто со штатным электрооборудованием;
• до 80 мА — авто с дополнительным оборудованием (сигнализация, магнитола, навигатор и пр.).

Так, 330 мА, которые отображает прибор, очень много. При таком токе утечки 60-ти амперный аккумулятор с трудом провернет стартер после выходных и полностью разрядится менее чем через неделю стоянки.

Теперь нужно оставить все как есть и, не отключая прибор, подождать минут 5-10. Дело в том, что современное оборудование авто достаточно интеллектуально, некоторые узлы его могут переходить в режим пониженного энергопотребления не сразу после выключения зажигания. Прошло 10 минут, но ток не уменьшился? Похоже, с током утечки проблемы, и причину придется искать.

Поэтапное отключение потребителей

Прежде чем начинать разносить автомобиль на куски, имеет смысл проверить нештатное оборудование – то, что было установлено не на заводе-изготовителе. Это могут быть магнитолы, обогреватели, навигаторы, охранная система, дополнительные осветители и пр. Для локализации проблемы все нештатное оборудование поочередно отключается, при этом показания мультиметра постоянно контролируются.

Почему имеет смысл начинать поиск именно с нештатного оборудования? Просто потому что для него чаще всего не предусмотрено штатных мест подключения, а значит, каждый мастер «прикручивает» его туда, куда считает нужным. Прикрутили, к примеру, обогрев сидений или навигатор до замка зажигания и получили проблему. Соединили основное питание магнитолы с дежурным, питающим часы той же магнитолы, – еще одна проблема.

Но все нештатное оборудование отключено и проверено, а утечка есть. Придется продолжать поиски, но теперь надо отключать оборудование, установленное производителем. Работа довольно кропотливая, но необходимая. Впрочем, если знать, как проверить потребление тока на автомобиле без серьезных монтажных работ, то можно обойтись «малой кровью».

Оказывается, проще всего это сделать при помощи колодки предохранителей, которая есть в каждом автомобиле. Конечно, колодки на различных авто выглядят по-разному, но принцип работы у них один. Каждый из предохранителей отвечает за несколько вполне определенных потребителей. Каких конкретно, можно узнать, взглянув на электрическую принципиальную схему нужной модели авто.

Вот так выглядит предохранительная колодка у LADA Kalina.

Определив, снятие какого предохранителя устраняет утечку, остается выяснить, какие узлы к этому предохранителю подключены и проверить исправность каждого из них. При этом нужно иметь в виду, что неисправность может крыться не только в самих узлах и оборудовании, но и в проводке (перетерлась о кузов изоляция проводов, соединительные колодки забиты пылью или залиты, ослаблены винтовые колодки и пр.).

Другие причины разрядки АКБ

Что делать, если водитель замерил потребляемый ток, и он не превышает нормы? Как было сказано выше, затрудненный пуск после длительной стоянки может быть вызван совсем не токами утечки. Среди самых распространенных причин этой проблемы могут быть:

1. Большой саморазряд АКБ.
2. Неисправность генератора.

Тестирование аккумулятора на саморазряд

Для выяснения состояния батареи ее нужно снять с автомобиля, начисто вытереть ветошью, смоченной сначала в растворе пищевой соды, потом в воде. Если батарея обслуживаемая, необходимо проверить плотность и уровень электролита в каждой секции (их всего 6). Затем аккумулятор полностью заряжается сетевым зарядным устройством до нормального напряжения (12,7 В без нагрузки).

Осталось оставить неподключенный аккумулятор на несколько суток и затем снова померить напряжение на клеммах. Если потеря напряжения составит более 0,2 В, то проблема в аккумуляторе. Придется покупать новую батарею или попытаться восстановить испорченную хотя бы на время, обратившись к соответствующим специалистам. Если же АКБ «держит», то либо проблема устранена (к примеру, была долита в полусухие банки вода), либо вопрос в другом.

Проверка работоспособности генератора

Проблема может оказаться и в генераторе, который просто не заряжает батарею при запущенном двигателе. Конечно, практически каждый автомобиль имеет аварийный индикатор, который загорается, если батарея не заряжается. Но он может и обмануть, если, к примеру, ток зарядки есть, но он слишком мал. В этом случае АКБ не в состоянии восполнить энергию, затраченную на пуск мотора, а при включении мощной нагрузки (фары, обогреватели и т.п.) может даже начать разряжаться.

Для проверки исправности генератора понадобится все тот же тестер (мультиметр), но теперь работающий в режиме вольтметра постоянного тока.

Переключатель мультиметра нужно установить на постоянное напряжение, предел измерения – не ниже 20 В.

Прежде всего, необходимо замерить напряжение на клеммах АКБ при выключенном зажигании. Для примера пусть оно будет равно 12,7 В (батарея полностью заряжена).

Напряжение на АКБ при выключенном зажигании (используется мультиметр другого типа).

Теперь нужно запустить двигатель на холостых оборотах, а все потребители (фары, магнитола, обогреватели и пр.) выключить. Напряжение на клеммах аккумулятора должно подняться до 13,8 – 14,5 В (зависит от степени заряженности батареи).

Напряжения на батарее достаточно для ее зарядки при отключенных потребителях.

Теперь нужно подключить энергоемкие потребители – фары, печку/кондиционер, обогрев стекол/сидений, магнитолу и т. д. напряжение на клеммах АКБ должно «просесть» до отметки 13,5-13.7 В.

Генератор справляется с нагрузкой и продолжает заряжать АКБ.

Если оно ниже, то генератор не справляется с нагрузкой, и придется заняться его ремонтом. Но это уже совсем другая история.

Никогда не проверяйте исправность генератора отключением АКБ при запущенном двигателе. Этот метод годился лет 30 назад, когда все электрооборудование машины состояло из километра провода и пяти реле. Современная электроника автомобиля такого эксперимента не простит. Кроме того, простое «скидывание» клеммы не укажет на неисправность, если генератор работает, но его напряжения недостаточно для зарядки аккумулятора.
