Значок противотуманных фар, ближнего света, габаритных огней

На чтение 10 мин Просмотров 14.1к. Опубликовано 28.02.2021 Обновлено 28.02.2021

Содержание

Значение лампочек на приборной панели
Обозначение цветов значков на панели
Противотуманные фары, ближний свет и другие индикаторы системы освещения
Индикаторы неисправности
Система безопасности и вспомогательные элементы
Что еще нужно знать о системе индикации

В современных автомобилях необходимая информация о работе всех систем выводится на приборную панель. Например, значок противотуманных фар обозначает, что они работают, при включении габаритов загорается другая лампочка и т.д. Есть и символы, предупреждающие о неисправностях, если загораются они, лучше остановиться и не продолжать движение. Важно разбираться в основных обозначениях, это обеспечит удобство вождения и избавит от множества проблем.

Значение лампочек на приборной панели

Все индикаторы можно разбить на несколько групп в зависимости от их назначения. Это упрощает ориентирование в сигналах и позволяет быстро понять, о чем говорит тот или иной символ. В первую очередь стоит разобраться с цветами лампочек, это самый простой способ сориентироваться в любой непредвиденной ситуации, даже если точное значение непонятно.

В современных авто может быть использовано большое количество индикаторов.

Обозначение цветов значков на панели

Этот вариант маркировки используют все автопроизводители, что упрощает эксплуатацию водителю, впервые севшему за руль машины. Условно можно разделить цветовую индикацию на три сегмента:

Красные лампочки говорят о серьезных неисправностях или поломках. Если загорается одна из таких иконок, надо остановиться и выяснить причину или отбуксировать автомобиль на ближайшую станцию диагностики. Если продолжить движение, целая система может выйти из строя, а в отдельных случаях создается опасность и для окружающих водителей.
Зеленые и синие варианты подсказывают, что так или иная система включена и работает в штатном режиме. Это информационные элементы, которые не предупреждают об опасности и нужны для контроля работы оборудования.
Желтые, а также оранжевые предупреждают водителя о сбоях в работе ли неисправностях, которые могут привести к серьезным поломкам, если не принять меры. Во многих современных авто такие сигналы сопровождаются переходом двигателя в аварийные режим, что ограничивает скорость и динамику. Поэтому не стоит ездить и с такими индикаторами.

При запуске загорается много лампочек, это нормально.

При покупке машины стоит обращать внимание на лампочки на панели. А если авто уже приобретено, надо изучить инструкцию, чтобы знать, какие значки есть в данной модели и что они обычно обозначают.

Противотуманные фары, ближний свет и другие индикаторы системы освещения

Эти символы чаще всего используются при вождении, так как служат для оповещения о работе системы световой сигнализации и освещения. Основные элементы таковы:

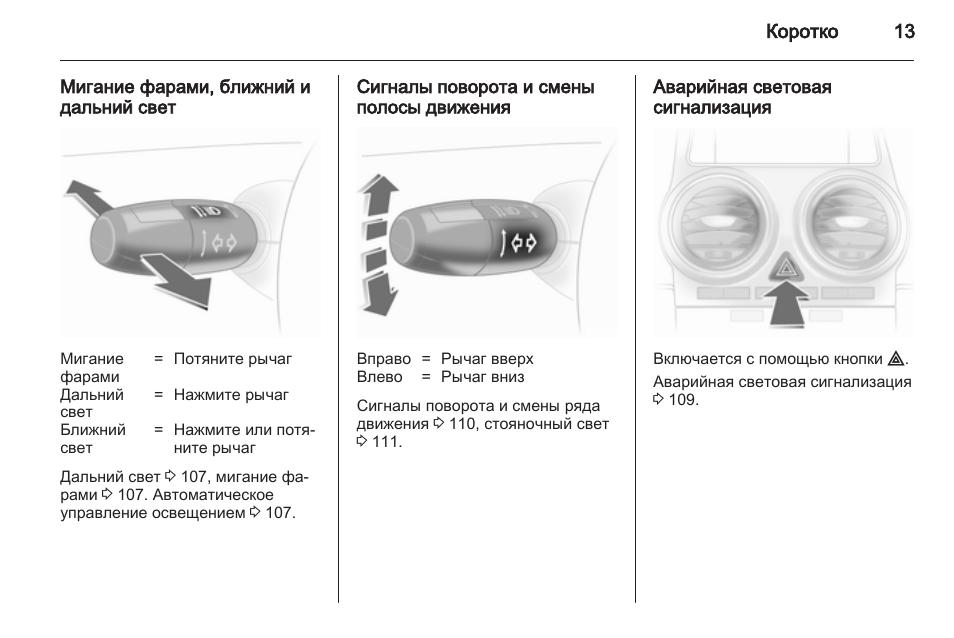

Две зеленые стрелочки, могут быть как вместе, так и раздельно. Работают при включенном указателе поворота в соответствующую сторону. Если одновременно мигают обе, значит функционирует аварийная сигнализация.
Индикаторы поворотов на ВАЗ 2110

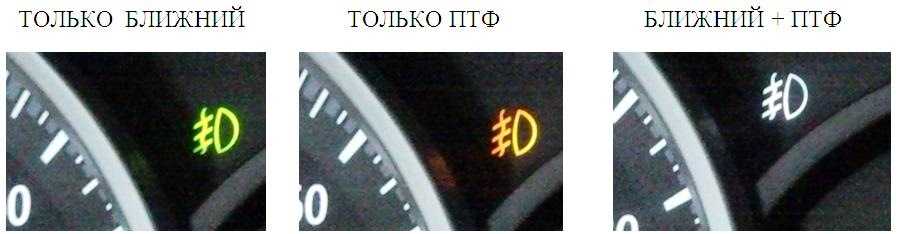

Зеленая фара с лучами, которые пересекает волнообразная линия подсказывает, что противотуманки включены. Причем, могут быть отдельные индикаторы для передней и задней части машины, их отличает цвет.
Универсальный вариант, обозначающий противотуманки практически во всех машинах.
Две небольшие зеленые фары, направленные в разные стороны, сигнализируют о работающих габаритных огнях.
Габаритные огни включены.
Символ в виде фары синего света появляется при включении дальнего света фар.
Дальний свет включен.
Символ горящей лампочки – это обычно обозначение фар на приборной панели. Он подсказывает, что работает ближний свет. Во многих моделях после выключения зажигания срабатывает сигнал, чтобы водитель не забыл отключить свет.

Индикатор ближнего света может иметь и такой вид.
Если загорелся желтый либо зеленый сигнал в виде лампы с восклицательным знаком внутри, либо перечеркнутого символа, это говорит о неисправности одного из элементов.

В новых авто могут быть и дополнительные сигналы, предупреждающие об автоматическом включении света, активации системы адаптивного освещения, сбоях в работе корректора и т.д.

Индикаторы неисправности

Эта группа предназначена для предупреждает о сбоях, с которыми лучше не ездить. Чаще всего на панели можно увидеть такие символы:

Значок аккумуляторной батареи. Всегда горит при запуске мотора, после тухнет. Если лампочка продолжает работать, это может быть обусловлено несколькими причинами. Чаще всего проблема в разряженной АКБ, недостаточном уровне заряда генератора или слабом натяжении приводного ремня.
Буквы SRS или символ пассажира с подушкой безопасности сверху подсказывает о сбоях в этой системе. В аварийной ситуации подушки не сработают, этом может быть вызвано проблемами с проводкой, датчиками или другими элементами.
Красная масленка подсказывает, что давление в системе ниже минимального предела. Также это может говорить о недостаточном уровне смазки или ее утечках.
Группа индикаторов тормозной системы может состоять из нескольких элементов. Буква «Р» в красном круге говорит о том, что машина не снята с ручного тормоза. Восклицательный знак в окружности сигнализирует о неисправностях тормозов или падении уровня жидкости в расширительном бачке ниже минимума.
Силуэт мотора, или, как его еще называют, чек (check engine). Может быть разных цветов и конфигураций, но всегда говорит о сбоя в системе управления двигателем или необходимости технического обслуживания. В разных марках к этому индикатору привязываются различные системы, лучше изучить инструкцию.
Не стоит ездить с горящим чеком, даже если на первый взгляд все работает нормально.
Значок «ABS» должен светиться при запуске, а после тухнуть. Если он горит, это говорит о том, что система не работает. Чаще всего это проблема с блоком управления или одним из датчиков, установленных в ступицах колес.
Символ изображающий спираль используется в дизельных двигателях и показывает работу свечей накала. Он должен тухнуть после прогрева цилиндров. Если этого не происходит, стоит искать проблему в двигателе или же одна из свечей вышла из строя.
Изображение термометра в воде. Если появилась красная лампочка этого типа, температура охлаждающей жидкости превысила допустимую норму. Надо немедленно остановиться и проверить систему а утечки, а также проконтролировать уровень в системе охлаждения. В некоторых авто есть индикатор синего цвета, он работает до тех пор, пока мотор не прогреется до рабочей температуры.

Система безопасности и вспомогательные элементы

Это обширная группа, в которую могут входить разные символы, все зависит от производителя авто и года выпуска. Оно есть основной перечень, который встречается чаще всего и имеет большое значение при эксплуатации машины:

Шестеренка с восклицательным знаком внутри. Если она красная, это говорит о неполадках с двигателем или автоматической КПП. Если желтая, то в автомате вышли из строя какие-то узлы или он перегрелся и система работает в аварийном режиме.
Эмблема с изображением машины и ключа, либо замка, а также большая красная точка подсказывает, что двигатель заблокирован. Это происходит из-за неправильной работы иммобилайзера или нарушения порядка запуска мотора. Даже если авто заведется, на нем не получится поехать, так как оно заглохнет через короткое время.

Восклицательный знак в желтом треугольнике сигнализирует о неправильной работы системы стабилизации.
Если рядом с восклицательным знаком иконка руля, то возникли сбои в работе гидро или электроусилителя руля. Также это может говорить о других проблемах с рулевым механизмом.
Восклицательный знак желтого цвета в кружке может говорить о неправильной работе системы распределения тормозного усилия или о снижении уровня жидкости ниже минимума.
Кружок с пунктирными линиями по сторонам загорается при срабатывании датчика износа передних тормозных колодок.
Силуэт катализатора с изображением пара сверху говорит о его перегреве или неправильной работе. Также он может быть забит сажей.
Силуэт мотора со стрелкой вниз сигнализирует о том, что мощность силового агрегата снижена. Чаще всего требуется компьютерная диагностика для выявления неисправности.

Информационные значки отличаются многообразием.

Что еще нужно знать о системе индикации

Чтобы исключить любые проблемы, стоит периодически контролировать лампочки. При включении габаритов должна загораться соответствующая иконка, это касается ближнего или дальнего света. Надо помнить и о том, что если передние противотуманные фары и задние противотуманки включаются раздельно, то и индикаторы у них разные.

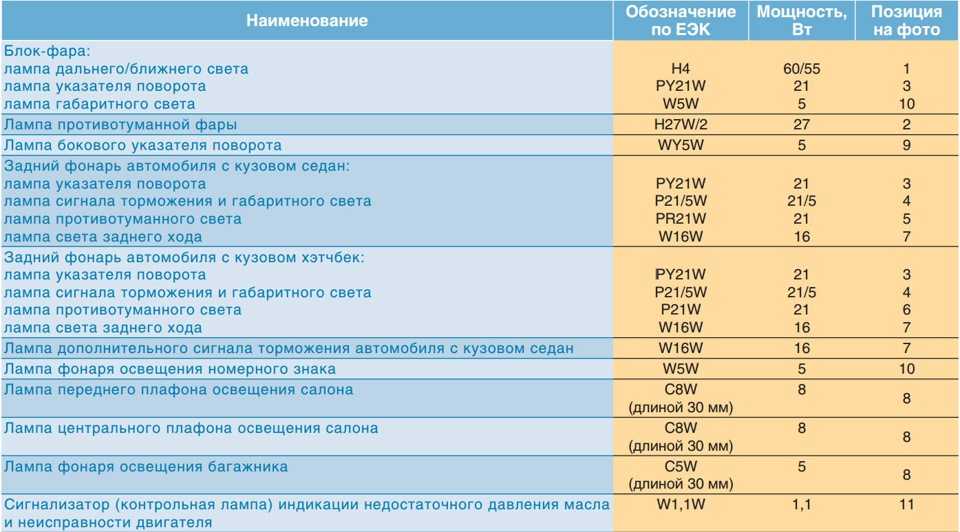

Бывают случаи, когда при включении света эмблема на приборной панели не загорается. В первую очередь стоит проверить, работают ли фары. Если с ними все в порядке, то чаще всего причина в перегоревшей лампочке. Нужно снять приборную панели и заменить ее. Иногда из строя выходят датчики или есть проблемы с проводкой.

Время от времени нужно проверять панель на предмет работы лампочек. Если какой-то индикатор выйдет из строя, водитель не узнает о перегреве двигателя или коробки, что приведет к серьезным поломкам.

В машинах с бортовым компьютером вместе с сигналами на панели часто появляются поясняющие сообщения на дисплее. Это упрощает поиск проблемы и помогает быстрее разобраться с ее причиной.

Бортовой компьютер может подсказывать, в какой системе возникла проблема.

У каждого производителя могут быть свои индикаторы, особенно это касается сервисных и информационных функций. Но основные элементы, касающиеся безопасности и предотвращения неисправностей, всегда одинаковы. Если разобраться в них, можно контролировать работу систем и быстро определить проблему практически в любом авто.

Ошибка

Автомобиль — модели, марки
Устройство автомобиля
Ремонт и обслуживание
Тюнинг

Аксессуары и оборудование
Компоненты
Безопасность
Физика процесса

Новичкам в помощь
Приглашение
Официоз (компании)
Пригородные маршруты

Персоны
Наши люди
ТЮВ
Эмблемы

Личные инструменты

Представиться системе

Инструменты

Спецстраницы

Пространства имён

Служебная страница

Просмотры

Перейти к: навигация, поиск

Запрашиваемое название страницы неправильно, пусто, либо неправильно указано межъязыковое или интервики название. Возможно, в названии используются недопустимые символы.

Возврат к странице Заглавная страница.

Если Вы обнаружили ошибку или хотите дополнить статью, выделите ту часть текста статьи, которая нуждается в редакции, и нажмите Ctrl+Enter. Далее следуйте простой инструкции.

Почему SAE J583 имеет значение для ваших противотуманных фар

SAE J583 — это обозначение Общества автомобильных инженеров (SAE) диаграммы направленности противотуманных фар, оно определяет очень широкий луч с плоским горизонтальным отсечением, обеспечивающий минимальный свет над горизонтальной отсечной плоскостью . Это имеет решающее значение в противотуманных фарах по нескольким причинам, первая из которых заключается в том, что цель противотуманных фар состоит в том, чтобы сделать световой луч низким и широким, чтобы водитель мог найти края дороги на низкой скорости в плохую погоду, не создавая луча. для отражения света назад водителю в тумане/дожде/снеге/пыли, что снижает видимость в условиях, для которых в первую очередь предназначен туман.

Резкий горизонтальный срез также позволяет использовать этот луч в потоке машин, не ослепляя других водителей, в отличие от любого другого вспомогательного луча. Все другие вспомогательные шаблоны, такие как широкий поворот, вождение, точечный, заливной и рассеянный, не имеют соответствующих ограничений для работы на улице со встречным транспортом и должны рассматриваться только для использования с дальним светом или для использования на бездорожье. В то время как каждый из этих других шаблонов служит определенной цели, ни один из них не будет освещать края проезжей части, обеспечивая при этом резкое отсечение, чтобы предотвратить отражение света обратно на водителя в ненастных погодных условиях, и при этом они не будут безопасны для использования на встречном транспорте. , что делает любой из них плохим выбором для использования в противотуманных фарах.

Как выглядит противотуманная фара SAE J583

Противотуманная фара: Противотуманная фара Toyota Tacoma OEM TRD Pro Rigid LED. Обратите внимание на плоские чистые срезы и широкий луч шаблона SAE J583. Вот как должна выглядеть противотуманная фара: широкая диаграмма направленности освещает края проезжей части, а острые срезы предотвращают отражение света обратно на водителя в ненастных погодных условиях и позволяют направлять луч на улицу, не ослепляя. другие водители.

При поиске противотуманных фар вторичного рынка люди нередко ошибочно выбирают фары, которые на самом деле не являются противотуманными фарами и не служат той же цели. Часто эти фары продаются как варианты послепродажного обслуживания для штатных противотуманных фар, но простое нахождение в противотуманных фарах бампера не делает их функциональными противотуманными фарами. Ниже приведены несколько распространенных ошибок шаблонов.

Точечный рисунок: Точечные светильники освещают очень маленькую область с высокой интенсивностью, предназначенной для увеличения видимости на расстоянии. Сильно сфокусированный рисунок не имеет разброса, чтобы освещать обочины проезжей части, и не имеет обрывов, чтобы предотвратить ослепление встречного транспорта. Это не поможет водителю найти край проезжей части в плохую погоду и небезопасно для встречных водителей.

Широкие поворотные фонари (не SAE): Широкие поворотные фонари имеют широкоугольную проекцию, как следует из их названия, что помогает освещать края проезжей части, но им не хватает надлежащей светотеневой границы, необходимой для совместимая противотуманная фара SAE. Мало того, что отсутствие отсечки делает их чрезвычайно опасными для других транспортных средств, это также снижает их эффективность в плохих погодных условиях, таких как туман.

Идеальная противотуманная фара должна иметь диаграмму направленности высокой интенсивности с широким горизонтальным углом проекции для освещения обочины и обеспечивать резкое градиентное отсечение для минимизации рассеивания света над горизонтальной светотеневой плоскостью. Большинство штатных противотуманных фар далеки от идеальных противотуманных фар, они часто имеют плохую интенсивность рисунка и еще худшие градиентные отсечки, а это означает, что они не очень эффективны для освещения дороги на обочине там, где вам это нужно, и освещают слишком много выше. горизонт, где вы не делаете.

Это то, что видят встречные водители при широком повороте. Жесткий SAE J583 D-Series слева против широких поворотов справа.

В то время как многие бренды могут предлагать одну противотуманную фару SAE, компания Rigid предлагает целую линейку противотуманных фар SAE J583, а для дальнейшего улучшения характеристик при плохих погодных условиях большинство противотуманных фар также доступны в селективном желтом цвете. Жесткая противотуманная оптика обеспечивает узкие градиентные отсечки, что позволяет не только значительно увеличить запас светоотдачи, но и уменьшить рассеивание света над горизонтом по сравнению с большинством штатных противотуманных фар.

Этот дорожный стандарт SAE делает свет более эффективным для водителя в плохих погодных условиях, сводя к минимуму ослепление встречных водителей по сравнению с большинством стандартных противотуманных фар. Фары Rigid SAE серии D хорошо известны как отраслевой эталон для противотуманных капсул SAE из-за их высокой интенсивности и резких отсечек. Rigid предлагает широкий выбор других противотуманных фар SAE J583 различных форм и размеров, чтобы наилучшим образом подобрать свет для необходимого применения.

Лично протестировав десятки сменных противотуманок SAE, меня часто спрашивают, какие противотуманки я использую на своем личном грузовике. После обширных испытаний и сравнений продуктов я запускаю Rigid SAE D-Series в селективном желтом цвете.

Противотуманные фары | DriveSmartBC

Моя статья о фарах дальнего света привела к ряду запросов написать дополнительную статью о противотуманных фарах. Первоначальный вопрос касался транспортных средств, которые все время двигались с четырьмя включенными фарами, и два из них не были затемнены для встречного движения. Многие читатели знали, что две дополнительные фары были противотуманными фарами, а не фарами дальнего света.

Что такое противотуманная фара?

Противотуманные фары обозначаются маркировкой SAE F на рассеивателе или буквой B над кругом с буквой E внутри на европейских лампах. Лампы, соответствующие последнему стандарту производительности, будут иметь маркировку F3 вместо F или B.

Установка противотуманных фар

Положения Закона о транспортных средствах Британской Колумбии (MVAR) разрешают использовать две противотуманные фары, излучающие либо белый, либо желтый (или правильно: селективный желтый) свет. Они должны быть установлены на передней части автомобиля, ниже фар, но не более чем на 30 см ниже. При их включении должны также гореть стояночные огни, задние фонари, подсветка номерного знака и, при необходимости, габаритные огни.

Тем не менее, Руководство по техосмотру , используемый назначенными инспекционными центрами для обеспечения соответствия оборудования автомобиля стандартам, также упоминает красные задние противотуманные фары. Допускается два, и они должны быть установлены более чем на 10 см. подальше от стоп-сигналов.

Два набора правил уже давно не соответствуют друг другу.

Когда следует использовать противотуманные фары?

По словам эксперта по автомобильному освещению Дэна Стерн , вы должны «выключить их, оставить выключенными и забыть об их существовании». Передние противотуманные фары действительно полезны только в очень узкое стечение обстоятельств .

Несмотря на это, MVAR утверждает, что передние противотуманные фары могут использоваться вместо фар, если атмосферные условия делают использование фар невыгодным.

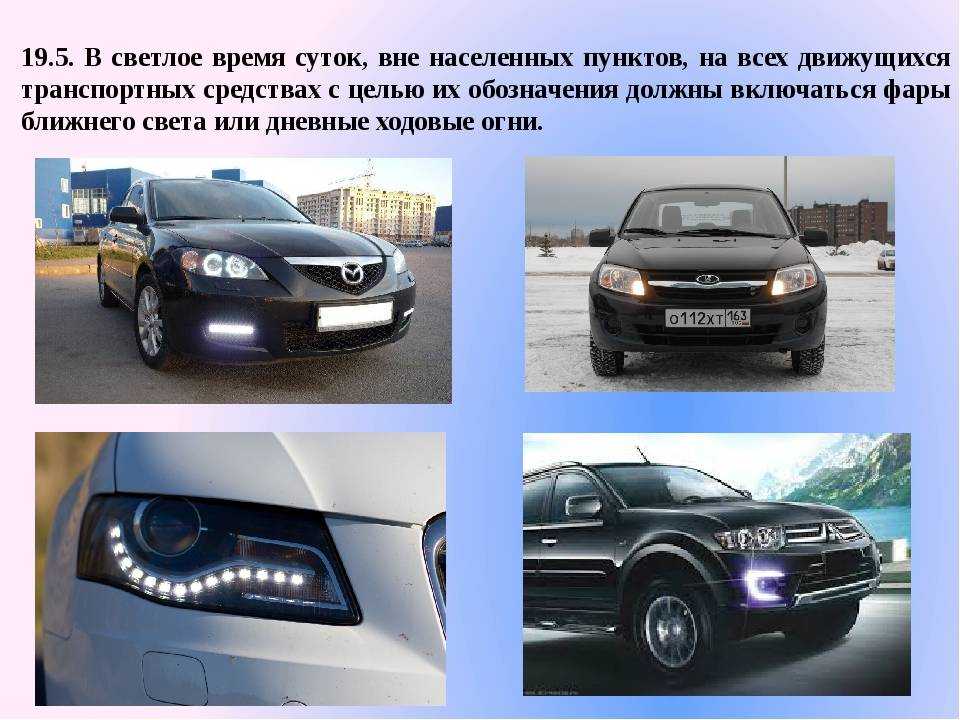

Кроме того, передние противотуманные фары могут использоваться в любое время дня и ночи и фактически используются в качестве дневных ходовых огней на некоторых автомобилях.

MVAR ничего не говорит об использовании задних противотуманных фар. Дэн предлагает использовать хороший показатель для принятия решения о том, когда включать или выключать задние противотуманные фары: «Желаю ли я, чтобы парень передо мной показывал задний противотуманный фонарь, чтобы я мог его лучше видеть/Желаю ли я придурку впереди?» меня выключит этот проклятый ярко-красный свет?».
