Признаки неисправности датчика Холла на автомобилях ВАЗ

В ситуации, когда двигатель автомобиля перестал запускаться либо запускается и глохнет или троит на холостых автовладельцу нужно точно и быстро определить причину неисправности.

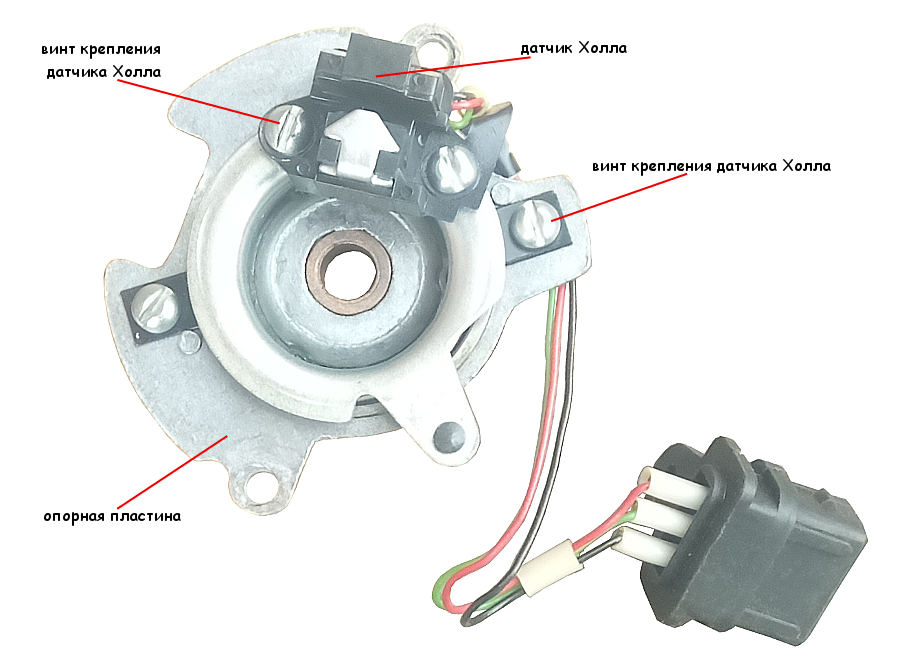

В некоторых случаях виновником таких проблем с двигателем может быть установленный в трамблере (распределителе зажигания) датчик Холла.

На примере бесконтактной системы зажигания карбюраторного двигателя 21083 автомобиля ВАЗ 21083 (21093, 21099) попробуем определить признаки неисправности датчика Холла для того чтобы либо сразу исключить его из перечня неисправностей, приводящих к перебоям в работе двигателя, либо идти в магазин за новым для замены.

Признаки неисправности датчика Холла

1. Нет искры на свечах зажигания.

Двигатель в таком случае вообще не запускается (даже не схватывает). Водитель крутит стартером коленчатый вал, а вспышек в цилиндрах нет. Возможно как раз и вышел из строя датчик Холла, так как он ключевое звено в искрообразовании. Ведь «сжечь» его можно совершенно случайно и незаметно для себя. Например, сняв наконечник высоковольтного провода со свечи зажигания при работающем двигателе.

Для проверки вытаскиваем наконечник центрального высоковольтного провода из крышки трамблера, подносим его к «массе» (например, к двигателю) на расстояние 7-10 мм (более правильно будет вставить в наконечник исправную свечу и положить ее на двигатель). Включаем зажигание. Помощник прокручивает двигатель стартером, а мы наблюдаем за искрой. Если искра есть, с датчиком Холла все в порядке. Причину исчезновения искры тогда следует искать в крышке трамблера, бегунке, высоковольтных проводах или свечах зажигания.

Проверяем исправность датчика Холла по наличию искры на центральном бронепроводе (высоковольтном проводе) с катушки зажигания

Если искры нет, снимаем колодку с датчика Холла. Центральный бронепровод катушки подносим к «массе» (способом описанным выше). Включаем зажигание. Касаемся отрезком провода на ней вывода черно-белого провода («масса») и зеленого (импульс на коммутатор). В момент касания должна проскакивать искра между наконечником центрального бронепровода с катушки и двигателем («массой»). Если все так, датчик Холла исправен, если искры нет, то для надежности можно провести еще одну проверку и в случае чего заменить датчик. См. «Проверка датчика Холла».

Имитируем работу датчика Холла соединяя отрезком провода выводы бело-черного и зеленого проводов в колодке при включенном зажигании

Следует отметить, что подобные проверки возможны если исправна катушка зажигания. См. «Проверка катушки зажигания ВАЗ 2108, 2109, 21099».

2. Искра есть, но двигатель троит и глохнет.

В таком случае скорее всего она проскакивает не своевременно. Так как в магнитном поле датчика Холла вращается стальной экран с четырьмя прорезями причину проблемы стоит поискать в этой конструкции. Возможно экран погнут или отвалился магнит датчика, или опорная пластина повреждена (плохо закреплена). Тут поможет только визуальный осмотр. Необходимо снять крышку с трамблера, защитный экран и осмотреть датчик Холла. Поврежденные детали нужно заменить новыми или заменить трамблер целиком.

Примечания и дополнения

— Несколько слов о работе датчика Холла, так как зная его принцип действия можно эффективно диагностировать связанные с ним проблемы в системе зажигания двигателя автомобиля. Принцип действия датчика основан на эффекте Холла, когда магнитное поле проводника изменяется при прохождении в нем специального экрана с прорезями. Подробнее «Устройство и принцип действия датчика Холла».

— Существует несколько особенностей снятия-установки датчика Холла на трамблер. Подробно о них «Как своими силами снять и заменить датчик Холла?».

— На эффекте Холла работают и некоторые другие датчики в автомобиле. Например, датчик скорости.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Диагностика карбюраторного двигателя по нагару на свечах зажигания

— Позднее зажигание, признаки и причины неисправности

— Черный нагар на свечах зажигания

— Центробежный регулятор опережения зажигания

— Порядок присоединения высоковольтных проводов к крышке трамблера на ВАЗ 2108, 2109, 21099

— «Пробивают» высоковольтные провода признаки и причины неисправности

Подписывайтесь на нас!

Датчик Холла – что это такое, как работает, признаки поломки и способ замены — автомобильный портал

Датчик Холла – это один из важнейших элементов бесконтактной системы зажигания бензиновых двигателей. Малейшая неисправность этой детали приводит к серьезным неполадкам в работе мотора. Поэтому, чтобы не допустить ошибки при диагностике, важно знать, как проверить датчик Холла, и при необходимости – уметь его заменить.

Содержание

1. Что такое датчик Холла и как он работает
2. Признаки неисправности датчика Холла
3. Типы датчиков Холла
4. На основе результатов
5.  Датчики Холла с аналоговым выходом
6. Датчики Холла с цифровым выходом
7. На основе операции
8. Биполярный датчик Холла
9. Униполярный датчик Холла
10. Как проверить датчик Холла
11. Замена датчика Холла
12. Как большие электрические нагрузки можно контролировать с помощью датчиков Холла

Что такое датчик Холла и как он работает

Датчик Холла (он же датчик положения распредвала) является одним из главных элементов трамблера (прерывателя-распределителя). Он находится рядом с валом трамблера, на котором крепится магнитопроводящая пластина, похожая на корону. В пластине столько же прорезей, сколько цилиндров в двигателе. Также внутри датчика находится постоянный магнит.

Принцип работы датчика Холла следующий: когда вал вращается, металлические лопасти поочередно проходят через прорезь в датчике. В результате этого вырабатывается импульсное напряжение, которое через коммутатор попадает в катушку зажигания и, преобразуясь в высокое напряжение, подается на свечи зажигания.

Датчик Холла имеет три клеммы:

• одна соединяется с “массой”,
• ко второй подходит плюс с напряжением около 6 В,
• с третьей клеммы уходит преобразованный импульсный сигнал на коммутатор.

Признаки неисправности датчика Холла

Неисправности у датчика Холла проявляются по-разному. Даже опытный мастер не всегда сразу выявит причину неполадок двигателя. Вот несколько самых распространенных симптомов:

1. Мотор плохо заводится или не запускается вообще.
2. На холостом ходу в работе двигателя появляются перебои и рывки.
3. Машина может дергаться при движении на повышенных оборотах.
4. Силовой агрегат глохнет во время движения.

При появлении одного из этих признаков, необходимо в первую очередь проверить исправность датчика Холла. Также не стоит исключать из вида и другие неисправности системы зажигания, встречающиеся в автомобилях.

Типы датчиков Холла

Датчики эффекта Холла можно разделить на два типа:

• На основании Вывода
• На основании операции

На основе результатов

На основе выходных данных датчики Холла можно разделить на два типа:

• Датчики Холла с аналоговым выходом
• Датчики Холла с цифровым выходом

 Датчики Холла с аналоговым выходом

Датчики Холла с аналоговым выходом содержат регулятор напряжения, элемент Холла и усилитель. Как следует из названия, выход такого типа датчика является аналоговым по своей природе и пропорционален напряженности магнитного поля и выходу элемента Холла.

Эти датчики имеют непрерывный линейный выход. Благодаря этому свойству они подходят для использования в качестве датчиков приближения.

Датчики Холла с цифровым выходом

Датчики эффекта Холла с цифровым выходом имеют только два выхода: «ВКЛ» и «ВЫКЛ». Эти датчики имеют дополнительный элемент «триггер Шмитта» по сравнению с датчиками Холла с аналоговым выходом.

Именно триггер Шмитта вызывает эффект гистерезиса, и поэтому достигаются два различных пороговых уровня. Соответственно, выход всей цепи будет либо низким, либо высоким. Переключатель эффекта Холла — один из таких датчиков. Эти датчики цифрового вывода широко используются в качестве концевых выключателей в станках с ЧПУ, трехмерных (3D) принтерах и позиционных блокировках в автоматизированных системах.

На основе операции

На основе операции датчики эффекта Холла можно разделить на два типа:

• Биполярный датчик Холла
• Униполярный датчик Холла

Биполярный датчик Холла

Как следует из названия, эти датчики требуют как положительных, так и отрицательных магнитных полей для своей работы.  Положительное магнитное поле южного полюса магнита используется для активации датчика, а отрицательное магнитное поле северного полюса магнита используется для отпускания датчика.

Униполярный датчик Холла

Как следует из названия, эти датчики требуют только положительного магнитного поля южного полюса магнита, чтобы активировать, а также отпустить датчик.

Как проверить датчик Холла

Простой способ проверки датчика положения распредвала (Холла) показан на следующем видео. Существует несколько способов, позволяющих проверить исправность датчика Холла. Каждый автомобилист может выбрать для себя наиболее подходящий вариант:

1. Взять для проверки рабочий датчик у соседа или на автомобильной разборке и установить его вместо “родного”. Если проблемы двигателя исчезнут, значит, придется покупать новую деталь.
2. При помощи тестера можно измерить напряжение на выходе датчика. В исправном устройстве напряжение будет изменяться от 0,4 В до 11 В.
3. Можно создать имитацию датчика Холла. Для этого с трамблера снимают трехштекерную колодку. Затем включают зажигание и отрезком провода соединяют выходы 3 и 6 коммутатора. Появление искры свидетельствует о выходе датчика из строя.

Если в результате проверки обнаружится, что датчик Холла неисправен, тогда его необходимо заменить на новый.

Замена датчика Холла

Заменить датчик Холла не составит особых затруднений. С этой работой под силу справится своими руками даже начинающему автолюбителю. Чуть ниже на видео достаточно подробно показан процесс замены датчика в трамблере автомобиля УАЗ.

Обычно замена датчика Холла состоит из нескольких этапов:

• Прежде всего, трамблер снимается с машины.
• Далее снимается крышка трамблера и совмещается метка механизма газораспределения с меткой коленвала.
• Запомнив положение трамблера, нужно открутить крепежные элементы гаечным ключом.
• При наличии фиксаторов и стопоров, их также следует извлечь.
• Вал вытаскивают из трамблера.
• Осталось отсоединить клеммы датчика Холла и открутить его.
• Оттянув регулятор, неисправная деталь осторожно вынимается через образованную щель.
• Новый датчик Холла устанавливается в обратной последовательности.

Проверка работоспособности датчика Холла позволяет не только точно определить причину отказа двигателя. Благодаря простым приемам автомобилист сэкономит свое время на ремонт, а также исключит ненужную трату денег.

Как большие электрические нагрузки можно контролировать с помощью датчиков Холла

Мы уже знаем, что выходная мощность датчика Холла очень мала (от 10 до 20 мА). Поэтому он не может напрямую контролировать большие электрические нагрузки. Тем не менее, мы можем контролировать большие электрические нагрузки с помощью датчиков Холла, добавив NPN-транзистор с открытым коллектором (сток тока) к выходу.

Транзистор NPN (приемник тока) функционирует в насыщенном состоянии в качестве переключателя приемника. Он замыкает выходной контакт заземлением, когда плотность потока превышает предварительно установленное значение «ВКЛ».

Выходной переключающий транзистор может быть в разных конфигурациях, таких как транзистор с открытым эмиттером, транзистор с открытым коллектором или оба. Вот так он обеспечивает двухтактный выход, который позволяет ему потреблять достаточный ток для непосредственного управления большими нагрузками.

Что произойдет, если датчик Холла Ebike выйдет из строя? (Пояснение)

Написано Абдуллой Затар в E-bike Maintenance

Датчики Холла являются одними из самых важных датчиков в электровелосипеде, поскольку они присутствуют в двигателе и дают показания о количестве оборотов двигателя, поэтому любая проблема с ними может привести к тому, что двигатель перестанет работать.

В этом посте мы расскажем о важности датчиков Холла в электрическом велосипеде, что произойдет, если вы потерпите неудачу, а также о том, как правильно провести тест датчика Холла.

1 Какая польза от датчика холла в электровелосипеде?

2 Что произойдет, если датчик Холла Ebike выйдет из строя?

3 Как проверить датчик Холла?

Для чего нужен датчик Холла в электровелосипеде?

Как известно, двигатель электровелосипеда работает за счет использования электромагнитной энергии, а функция датчиков Холла заключается в отправке данных о количестве электромагнитной энергии на контроллер.

контроллер использует эти показания и переводит их в команды, которые отправляются на аккумулятор, мотор и остальные части электровелосипеда.

Подробнее о том, как работают датчики Холла, вы можете посмотреть в этом видео.





Что произойдет, если датчик Холла Ebike выйдет из строя?

Хотя датчики Холла расположены внутри двигателя, который не виден, есть признаки, которые можно использовать, чтобы узнать, есть ли проблемы с датчиками Холла.

Как правило, при выходе из строя датчиков Холла двигатель перестает работать и начинает вибрировать в течение нескольких секунд, также

слышен скулящий звук, а в некоторых случаях из мотор.

Как проверить датчик Холла?

Для того, чтобы сделать тест датчиков холла, вам понадобится мультиметр и источник электричества, 5 вольт (маленькая батарейка)

Но перед тем, как начать тест, вы должны убедиться, что все кабели отключены, кроме кабели, которые мы будем использовать в тесте

Ознакомьтесь с нашим рекомендуемым мультиметром на Amazon

Кабели, которые должны быть подключены во время теста:

1- Все кабели двигателя должны быть подключены к контроллеру
2 – Кабели датчика Холла

3 3 – Трос газа должен быть подключен к контроллеру

Этапы проверки.

1- Подключите наконечники датчика Холла к источнику питания 5 В. (если вы не смогли найти или подключить источник питания 5 В, вы можете просто запитать контроллер от аккумулятора вашего электровелосипеда.

2- Включите мультиметр.

3- Вставьте отрицательный щуп мультиметра в гнездо черного провода датчика Холла.

4- Вставьте положительный щуп мультиметра в гнездо красного провода датчика Холла.

5- Вращайте мотор рукой.

6-Следите за показаниями мультиметра, если они прыгают от нуля до пяти, когда вы вращаете двигатель, это означает, что датчик Холла работает нормально. но если показания были зафиксированы на 5 В или 0 вольт, это означает, что датчик Холла имеет проблему и нуждается в замене.

7-Повторите те же шаги для зеленого и синего кепок (Пояснение)

Как ухаживать за мотором электрического велосипеда?

Как проверить мотор-концентратор Ebike? (Решено с помощью PIC)

Увеличение крутящего момента и скорости двигателя ступицы Ebike — (Руководство с изображениями)

Последние сообщения

ссылка на Что делает электровелосипеды такими дорогими?

Что делает электровелосипеды такими дорогими?

Почему электрические велосипеды дорогие? Обычные велосипеды сами по себе недешевы, но разница в цене все равно шокирует велосипедистов. Из-за высокой стоимости электровелосипеда только энтузиаст захочет…

Продолжить чтение

ссылка на 250w против 500w ebike — плюсы и минусы

Электровелосипед мощностью 250 и 500 Вт — плюсы и минусы

Тип двигателя, который вы выбираете, важен при езде на электрическом велосипеде. Имея различные доступные уровни мощности, важно точно понимать, для какой езды вы планируете использовать…

Продолжить чтение

Датчики Холла

: как они работают? — Технические советы по ремонту бытовой техники — Appliantology.org

Часто задаваемые вопросы | Видео по ремонту | Академия | Информационный бюллетень | Контакт

Блог Сын самурая в Общий

---

Запись опубликована Сын самурая в технический разговор · 12 августа 2021 г.

2 642 просмотра

Знали вы о них или нет, датчики Холла повсюду . Каждый раз, когда вы видите двигатель на устройстве с какой-либо обратной связью по оборотам или сигналом скорости, на этом двигателе есть датчик Холла. Как и в случае любой повсеместно распространенной технологии бытовой техники, нам, техническим специалистам, важно знать, как они работают. Более глубокое понимание технологии означает более глубокое понимание того, как устранять неполадки.

Итак: что такое датчик Холла и как он работает? Это полупроводниковые устройства

, так что, как и в случае с большей частью электроники, не стоит слишком углубляться в дебри. Нам просто нужно функциональное понимание их, поскольку это влияет на устранение неполадок. В связи с этим, вот небольшая гифка, показывающая вам датчик Холла в действии:

Эти красные диски — это постоянные магниты — что-то вроде тех, которые можно использовать, чтобы прикрепить что-нибудь к холодильнику. Синяя рамка — это датчик Холла. Обратите внимание, как каждый раз, когда вращающийся белый диск (предположим, что это ротор двигателя) проводит магнит мимо датчика Холла, датчик загорается. Это все, что делают датчики Холла. Они обнаруживают близость магнита. Это так просто.

Как они это делают? Используя электромагнитный принцип, известный как Эффект Холла — поэтому они правильно называются

Датчики Холла . Эффект Холла гласит, что если через проводник протекает ток, а затем вы прикладываете к этому проводнику магнитное поле, это вызывает разность потенциалов на этом проводнике, перпендикулярную протеканию тока. Эту индуцированную разность напряжений часто называют напряжением Холла .

Вот изображение, демонстрирующее эффект Холла в действии в датчике Холла.

Опять же, не важно, что вы полностью осознаете все, что происходит внутри одного из этих датчиков. Важно, чтобы вы понимали, какие входные данные необходимы датчику Холла и что он выдает .

Ниже показано, как физически выглядит датчик Холла. Обратите внимание, что у него три терминала, и на этом рисунке каждый терминал помечен тем, что несет этот терминал.

Очень просто — у вас только что появился блок питания

5 В постоянного тока , заземление постоянного тока , а затем сигнал , который представляет собой индуцированное постоянное напряжение — напряжение Холла — от магнита, о котором мы говорили ранее. 5 В постоянного тока и заземление постоянного тока предназначены для создания постоянного тока через датчик, на котором индуцируется напряжение Холла.

Все три провода будут подключаться обратно к плате управления. Эта плата подает напряжение постоянного тока и заземление и получает сигнал датчика в качестве входа. Логика на доске тогда интерпретирует этот сигнал, чтобы вычислить, работает ли двигатель и как быстро он вращается.

Итак, теперь, когда вы знаете, как они работают, как проверить датчик Холла? Это на самом деле очень просто, и вы уже могли догадаться. Все, что вам нужно сделать, это вручную прокрутить двигатель , к которому прикреплен датчик, пока у вас есть вольтметр, измеряющий сигнальную линию относительно земли постоянного тока.
