Признаки неисправного датчика распредвала: Симптомы неисправности датчиков распредвала и коленвала — Полезные статьи

Неисправности датчика расположения распределительного вала: признаки и последствия

К сожалению, в процессе эксплуатации автотранспортных средств нередки случаи, когда неожиданно и без видимых на то причин происходит отключение двигателя. Одной из распространенных причин такой поломки признается неисправность датчика распредвала.

Чтобы определиться с планом устранения проблемы, следует разобраться в признаках ошибки, причинах ее возникновения и вариантах возможных решений.

Что такое распредвал и зачем ему датчики

Назначение распределительного вала заключается в управлении движением клапанов двигателя. Устройство распредвала имеет специальные лепестки, от которых зависит работа клапанов. Непосредственно в блоке цилиндров расположен коленчатый вал, задача которого заключается в передаче крутящего момента, зафиксированного от поршневой активности, непосредственно на распределительный вал.

Датчик необходим для определения какой именно цилиндр находится в такте.

Это происходит путем контроля положения поворота распредвала по отношению к коленвалу. Полученная датчиком информация позволяет синхронизировать процессы функционирования топливных форсунок и подачи в камеру сгорания искры. Получается, что работоспособность датчика имеет прямую зависимость с уровнем топливного расхода автомобиля и производимых им выбросов.

Основными видами датчиков являются магнитные модели, работающие по эффекту Холла. В обоих вариантах работа устроена путем передачи сигнала к блоку управления двигателем или отправкой на бортовой компьютер авто. Магнитный образец сам является источником переменного тока и, как правило, имеет два провода. Второй вид датчика оснащен тремя проводами, так как для отправки сигнала получает энергию извне. Производители автомобилей разных марок в зависимости от типа авто оснащают двигатели одним или несколькими датчиками. Также могут отличаться и типы устройств, используемых в конкретной модели.

Признаки неисправности распредвала

В процессе использования автомобиля его отдельные элементы изнашиваются. Это может случиться и с датчиком. Чаще всего истечение срока службы устройства связано с износом внутренней обмотки проволоки или частей, связанных с ней. Работа двигателя в таком случае нарушается. Выражаться неисправности распредвала могут в разных формах, в зависимости от причины износа датчика. Причинами могут быть:

• Выход из строя внутренней цепи устройства;

• Изнашивание разъема конструкции;

• Поломка связанного с датчиком элемента.

Признаки неисправности распредвала выражаются в нарушении работоспособности двигателя, которые заметны в процессе управления автомобилем.

1. Блокировка коробки передач. Некоторые модели авто реагируют на неисправности распредвала отключением возможности смены передач. Разблокировка происходит только после перезапуска двигателя.

2. Движение рывками и снижение скорости – еще один «звоночек» о проблеме.

3. Сокращение мощности двигателя. Как правило, при поломках датчика распредвала, машина хуже управляется и мощности двигателя едва хватает, чтобы разогнаться до 60 км/час.

4. Цикличная остановка работы двигателя. Если мотор глохнет без вашего участия, это тоже возможный признак неисправности датчика распредвала.

5. Невозможность запуска двигателя. Неисправность датчика распредвала может спровоцировать исчезновение искры зажигания и отказу двигателя.

Варианты решения проблем неисправного датчика распредвала

О признаках неисправности распредвала автомобиль оповестит владельца загоранием на панельной панели лампочки «Check Engine». Код ошибки двигателя автоматически запишется в память компьютера. Чтобы определить причину поломки следует провести диагностику авто с помощью специального оборудования. Необходимо подключить устройство к диагностическому разъему и с помощью программы узнать зафиксированный код ошибки. Провести эту процедуру можно самостоятельно или, обратившись к специалистам автосервиса.

Важно помнить, что появление «Check Engine» не всегда свидетельствует о неисправности непосредственно датчика распредвала, это может быть последствием поломки его составных частей или связанных с ним элементов.

Чтобы устранить неисправность датчика распредвала необходимо вооружиться цифровым мультиметром (DMM). С помощью этого гаджета можно провести несколько самостоятельных тестов, проверив:

• разъем датчика на загрязнения, например, топливом или ржавчиной;

• целостность его проводов, отсутствие на них следов плавления;

• обособленность проводов от катушек и свечей зажигания – это может нарушать передачу сигнала;

• в зависимости от типа устройства – переменный ток напряжения или постоянный ток, предварительно выставив на мультиметре нужные параметры измерения.

Проведение тестирования позволит установить имеется ли на самом деле факт неисправности распредвала или же проблему следует искать в другом. Если результаты проверки показывают на работоспособность датчика, то вероятно поломка находится в связанных с ним компонентах автомобиля.

Читайте также:

• Почему пинается коробка автомат и что делать
• Как снять наклейки с кузова автомобиля
• Лучшие внедорожники для экстремального вождения

как прозвонить устройство мультиметром и проверить тестером положение коленчатого вала

ДПКВ представляет собой устройство, предназначенное для синхронизации топливных форсунок, а также зажигания в системе впрыска горючего. Если сломался или выходит из строя датчик коленвала, признаки неисправности позволят определить поломку для своевременного ремонта и замены устройства.

Содержание

• 1 Назначение, устройство и принцип действия
  • 1.1 Разновидности датчиков
• 2 Где находится датчик коленвала?
• 3 Основные признаки неисправности ДПКВ
• 4 Как проверить ДПКВ на работоспособность?
  • 4.1 Диагностика датчика положения коленвала омметром
  • 4.2 Комплексная диагностика датчика положения коленвала
  • 4.3 Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа
• 5 Как заменить ДПКВ?
• 6 Видео «Пример замены ДПКВ на автомобиле ВАЗ»

[ Раскрыть]

[ Скрыть]

Назначение, устройство и принцип действия

Датчик положения коленвала двигателя в автомобиле выполняет основную опцию регулировки системы впрыска горючего. Его наличие обеспечивает синхронную работу каждой форсунки мотора и системы зажигания в целом.

Контроллер состоит из следующих компонентов:

• 1 — капроновый каркас устройства;
• 2 — магнитные сердечники, эти элементы выполнены из стали;
• 3 — комплект обмотки, для которой применяется утонченный медный кабель;
• 4 — изоляционный слой электроцепи, обычно выполнен в виде эмали либо смолы.

Схематическое устройство ДПКВ

Нестабильное функционирование контроллера приведет к сбоям во времени при подаче горючего. При работе устройства управляющий модуль автомобиля, являющийся микроконтроллером, обеспечивает правильное положение поршня в конкретный промежуток времени для каждого цилиндра ДВС.

Чтобы обеспечить регулировку посредством устройства, процесс строится по такому алгоритму:

1. Коленвал силового агрегата оснащается специальным зубчатым валом. На нем два зубца отсутствуют, это сделано специально.
2. Когда коленвал мотора машины начинает двигаться, все зубья проходят в непосредственной близости с контроллером. Это способствует серьезному искажению его магнитного поля.
3. При прохождении вала происходит формирование сигналов в индукционной катушке контроллера. Пакетные импульсы передаются в базу информации, которая содержится в памяти микроконтроллера. Два зубчика, которые отсутствуют на валу, считаются начальной, а также нулевой точкой. Посредством отсутствия этих зубьев микропроцессорное устройство выполняет диагностику изначального расположения коленвала.
4. После этого микропроцессор внутри автомобиля выполняет подсчет числа сигналов, которые были отправлены устройством. Производится процедура определения положения коленчатого вала в определенный промежуток времени.
5. Затем обработанные импульсные данные передаются управляющим блоком на контроллер, использующийся для активации топливной форсунки. Последняя выполняет подачу горючего в системе зажигания.

Если датчик положения коленвала работает корректно, то двигатель автомобиля будет функционировать с максимальной производительностью. На выделение максимальной мощности силовому агрегату потребуется минимум горючего.

Разновидности датчиков

Отдельно следует рассказать о различных типах устройств:

1. Магнитные индукционные ДПКВ. Данный тип устройств не требует для питания отдельного аккумулятора. Для импульса управляющего модуля инициируется величина напряжения в конкретное время. Это происходит тогда, когда через магнитное поле проходит синхронизационный зубчик. Магнитное поле появляется вокруг контроллера, а само устройство контролирует обороты вала и может применяться в качестве скоростного контроллера.
2. Контроллер Холла, его работа основана на эффекте Холла. Это свидетельствует о том, что передача тока начинается в момент, когда меняющееся поле подается на устройство. Синхронизационный вал выполняет перекрытие самого поля, посредством зубчиков взаимодействуя с полем, появившимся вокруг контроллера. Контроллер, работа которого основана на эффекте Холла, применяется в качестве распределительного устройства зажигания.
3. Устройство оптического типа. Такая разновидность контроллеров включает в себя вал, выполняющий синхронизацию посредством отверстий либо зубчиков. Диск производит перекрытие светового потока, проходящего между диодным элементом и приемником. Последний выполняет переработку поступившего светового потока в сигнал. В результате напряжение подается на микропроцессорный модуль.

Индуктивный контроллер положения коленвала ДПКВ Холла Оптический контроллер положения коленвала

Где находится датчик коленвала?

Контроллер устанавливается в моторном отсеке на специальном кронштейне. Последний располагается в центральной части вала на приводном устройстве генераторной установки. На современных машинах ДПКВ обычно располагается не впритык, а с небольшим зазором рядом с зубчатым валом. Последний составляет 1-1,5 мм.

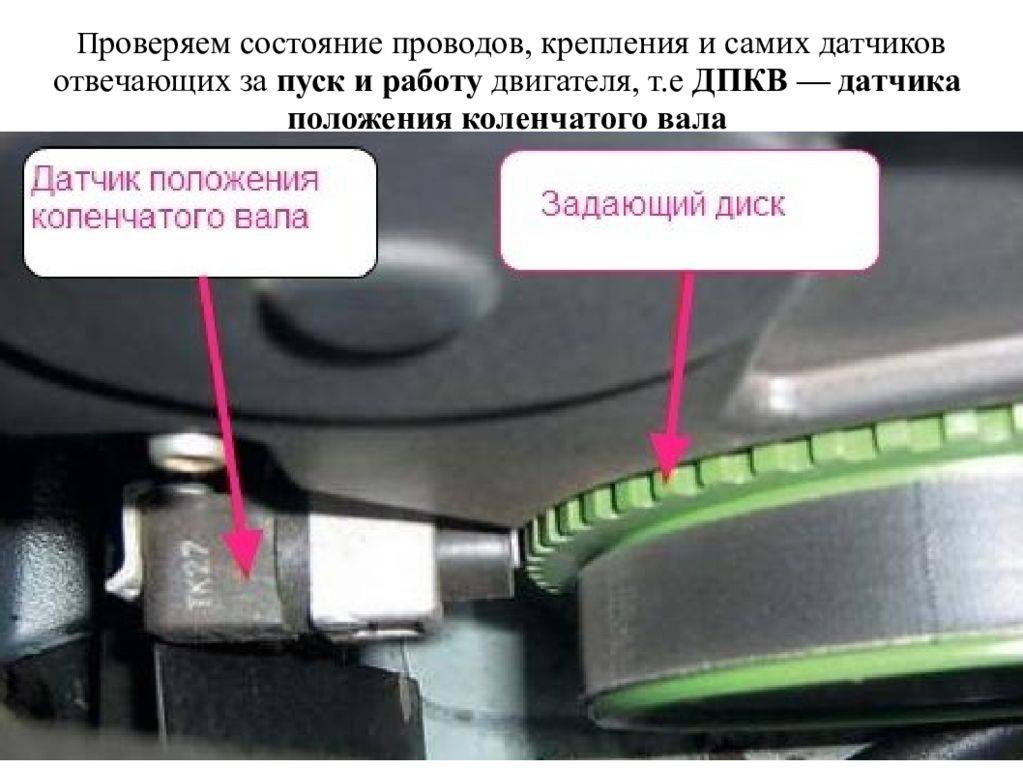

Расположение ДПКВ рядом с задающим валом

Основные признаки неисправности ДПКВ

Неисправный датчик либо неполадки в работе сенсора устройства можно определить по признакам:

1. Силовой агрегат автомобиля стал детонировать. При работе мотора на холостых оборотах либо при увеличении скорости проявляется стук гидрокомпенсаторов. Так называемые пальчики могут стучать при езде в гору на низких оборотах ДВС.
2. Мотор машины стал функционировать не так устойчиво, как ранее. Обороты силового агрегата могут резко упасть при движении на холостом ходу или измениться в большую сторону. Транспортное средство может заглохнуть при езде на холостых оборотах, стоя в пробке или на светофоре.
3. Силовой агрегат не набирает нужное количество оборотов, хотя функционирует на максимальной мощности.
4. Мощность двигателя машины может упасть, а затем увеличиться. При этом водитель не будет предпринимать каких-либо действий.
5. Заметно падают аэродинамические свойства и характеристики машины.
6. Появляются неполадки в пуске силового агрегата. Мотор может не запускаться либо заводиться и быстро глохнуть.
7. При выполнении зажигания пропадает искра. Она может не появляться вовсе или возникать с определенной периодичностью.

Если автовладельцем было обнаружено не меньше трех «симптомов» неисправности ДПКВ, устройство подлежит замене.

Надо учесть, что описанные неполадки не всегда говорят о поломке контроллера. Они могут свидетельствовать и о других неисправностях в работе силового агрегата. К примеру, резкое изменение мощности ДВС и падение оборотов говорит о засорении топливного насоса либо магистралей, подведенных к нему. Признаки неисправности в работе ДПКВ могут возникнуть при загрязнении разъема подключения датчика.

Канал Govorun4eg Auto на практике показал признаки неполадок в работе ДПКВ.

Как проверить ДПКВ на работоспособность?

Проверка работы ДПКВ может быть выполнена тремя способами:

• мультиметром либо другим аналогичным тестером;
• посредством комплексной проверки;
• с помощью осциллографа.

Диагностика датчика положения коленвала омметром

Используя омметр, можно прозвонить обмотку контроллера для замера величины сопротивления. При отсутствии омметра допускается применение мультиметров. В результате диагностики на рабочем датчике параметр сопротивления должен составить от 550 до 750 Ом.

Сам процесс прозвона заключается в замере величины сопротивления катушки в индуктивном контроллере. Если этот элемент устройства неработоспособен, то неисправность отразится на рабочем параметре сопротивления. Поэтому перед выполнением проверки надо выставить необходимый диапазон и произвести диагностику корректности функционирования устройства посредством щупов.

Метод проверки датчика коленвала с помощью омметра считается самым простым в плане реализации, но он не может дать 100-процентный результат.

Николай Ваганов продемонстрировал процедуру диагностики ДПКВ посредством мультиметра.

Комплексная диагностика датчика положения коленвала

Если обнаружены в работе датчика коленвала признаки неисправности, можно прибегнуть к методу комплексной проверки. Такой вариант диагностики является сложным в плане реализации, но более точным. Для его выполнения потребуется комплекс приборов и оборудования, имеющийся не на каждом СТО.

Для реализации задачи понадобится:

• мегомметр;
• сетевое трансформаторное устройство, будет применяться для расшифровки информации;
• традиционный образец устройства для замера индуктивности;
• мультиметр либо цифровой вольтметр.

При выполнении комплексной диагностики датчика коленвала рекомендуется поддерживать температурный режим в районе 20-22 градусов. Это условие требуется для обеспечения корректных значений, которые будет выдавать оборудование.

Особенности проведения комплексной диагностики устройства:

1. Посредством омметра либо другого тестера выполняется диагностика рабочей величины сопротивления.
2. Используя устройство для замера индуктивности, производится измерение величины индукции на обмотке контроллера. Если датчик работоспособен, то полученная величина должна составить в районе 250-400 мГн.
3. Затем выполняется процедура измерения величины сопротивления на изоляционном слое. При подаче напряжения 500 вольт значение рабочего параметра должно быть около 20 мОм. Сетевое трансформаторное устройство потребуется в случае появления периодического намагничивания контроллера. Если устройство исправно, то все полученные в результате проверки значения будут находиться в установленных пределах.

Канал Автоэлектрика ВЧ показал еще один уникальный вариант диагностики контроллера — с использованием гаечного ключа.

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Этот вариант диагностики является наиболее точным из всех описанных. Все потому, что выполняется проверка не только комплектующей запчасти для коленчатого вала, но и его конструкции при функционировании двигателя. Суть диагностики состоит в подключении осциллографа к контроллеру и мониторинга сигналов посредством пиктограмм, которые отходят от него. При выполнении проверки не нужно снимать датчик с силового агрегата, поскольку все действия будут выполняться на запущенном ДВС.

Алгоритм диагностики:

1. Кабель с черным зажимом соединяется с массой или «землей» силового агрегата автомобиля.
2. Затем производится монтаж пробника щупа к сигнальным контактам непосредственно контроллера. Подключение выполняется по параллели. Чтобы определить сигнальный выход, соответствующий разъем должен иметь маркировку с символом А.
3. Следующим этапом будет подключение второго щупа диагностического оборудования. Разъем соединяется с аналоговым входом с компьютером или ноутбуком. На последнем должно быть заранее установлено и настроено программное обеспечение.
4. При корректном соединении всех электроцепей на экране ПК появится сигнал от осциллографа. Он будет выполнен в виде графика. Напряжение импульса определяется на входе диагностирующегося контроллера.
5. Для выполнения диагностики на оборудовании надо указать особый режим вывода графика. Этот режим именуется как Inductive Crankshaft. После установки всех параметров производится запуск силового агрегата. Затем выполняется мониторинг всех параметров от контроллера.

При получении импульса от контроллера, не соответствующего номинальным параметрам, силовой агрегат будет заметно подергиваться. При запуске мотора могут проявляться трудности.

Появление таких дефектов при мониторинге выходных импульсов у контроллера сообщит о следующих неполадках:

• неисправности в работе конструкции контроллера;
• неполадки в работе элемента, предназначенного для работы с синхронизирующим валом;
• неисправности в зубчиках.

Точно определить, какой из компонентов неработоспособен, получится после полной диагностики типа изменения импульсных волн. Обычно замене подлежит не сам контроллер, а зубчатый диск — со временем он изнашивается и приходит в негодность.

Канал Диагностика автомобилей рассказал об особенностях проверки ДПКВ с использованием карманного осциллографа.

Как заменить ДПКВ?

Чтобы обеспечить более удобный демонтаж и процедуру регулировки или замены контроллера, к нему подключается кабель длиной 50-70 см. Этот провод оснащается специальными разъемами для гаечных ключей. С целью осуществления настройки положения контроллера потребуется регулировка шайбы, зафиксированной над посадочным местом устройства. Процедура корректировки этой шайбы осуществляется в гаражных условиях либо на СТО. Правильная регулировка даст возможность избежать быстрого выхода из строя цилиндров силового агрегата и понизить расход горючего.

Алгоритм действия при замене контроллера:

1. Обесточивается контроллер, для этого надо отключить разъем с проводкой от устройства.
2. С использованием торцевого гаечного ключа выполняется откручивание винта, фиксирующего устройство к посадочному месту.
3. Сам контроллер демонтируется.
4. Производится монтаж исправного контроллера в место посадки. Винт, фиксирующий устройство, закручивается обратно. Производится подключение разъема с проводами.
5. После установки контроллера надо произвести контрольную диагностику измерения величины люфта. Проверяется зазор между зубчиками шкива приводного устройства генераторной установки, а также сердечником контроллера. Для измерения параметра используется комплект щупов. Величина люфта должна быть от 0,39 до 0,41 мм, в идеале — 1 мм.

Если диагностика показала, что зазор значительно отклонен от необходимой величины, то производится регулировка положения контроллера. Либо надо избавиться от имеющихся загрязнений. После проведения замены выполняется пуск ДВС и диагностика правильности выполненных работ.

Видео «Пример замены ДПКВ на автомобиле ВАЗ»

Канал В гараже у Сандро рассказал об особенностях замены контроллера в автомобилях ВАЗ десятого семейства, а также Калине, Гранте и Приоре.

14 Признаки неисправности датчика положения распределительного вала

Содержание

Распределительный и коленчатый вал являются двумя жизненно важными компонентами двигателя. Двигатель в значительной степени зависит от данных, предоставляемых как датчиком положения коленчатого вала, так и датчиком положения распределительного вала, чтобы обеспечить оптимальную производительность. Таким образом, неисправность любого из этих датчиков может оказать существенное влияние на экономию топлива и общую производительность вашего автомобиля. В этой статье в основном объясняются симптомы, причины неисправности датчика положения распределительного вала и способы его замены.

Что такое датчик положения распределительного вала?

Датчик положения распределительного вала (датчик CMP) — это часть двигателя, которая используется для измерения положения распределительного вала и частоты вращения. Он отправляет эти данные в модуль управления трансмиссией (PCM), который использует их для регулирования скорости впрыска топлива, соотношения воздух-топливо в камере сгорания и момента зажигания.

Информация датчика CMP помогает PCM оптимизировать работу двигателя. Когда топливовоздушная смесь сгорает точно в нужное время, мощность двигателя и экономия топлива увеличиваются, а выбросы выхлопных газов уменьшаются.

Датчик распредвала обычно использует оптический датчик, магнитный датчик или датчик Холла для контроля положения распределительного вала относительно контрольной точки. Когда распределительный вал поворачивается, датчик выдает сигнал напряжения, который изменяется в зависимости от положения распределительного вала, позволяя PCM определить правильное положение распределительного вала.

Неисправность датчика положения распределительного вала Симптомы

Когда датчик положения распределительного вала выходит из строя, возникает один из следующих симптомов: 9Не заводится двигатель 8

Двигатель глохнет

Плохое ускорение

Проблемы с коробкой передач

Неровный холостой ход

Неудачный тест на выбросы

Запах газа

Низкий расход топлива

1) Затрудненный запуск

Одним из наиболее распространенных признаков неисправности датчика положения распределительного вала является то, что двигатель вашего автомобиля будет плохо запускаться или двигатель вообще не запустится.

Датчик распределительного вала отправляет данные о работе распределительного вала в модуль управления трансмиссией (PCM). PCM регулирует коэффициент впрыска топлива, угол опережения зажигания и соотношение воздух-топливо в соответствии с данными, полученными датчиком распределительного вала.

Когда датчик выходит из строя, он может отправлять неверные данные в PCM, что приводит к плохому сгоранию воздушно-топливной смеси.

Без надлежащего сгорания воздушно-топливной смеси двигатель может не запуститься, что указывает на возможную проблему с датчиком распредвала. В некоторых последних моделях автомобилей, если датчик положения кулачка работает неэффективно, PCM автомобиля может использовать данные датчика положения коленчатого вала в качестве резервной копии.

2) Подсветка индикатора Check Engine

Загоревшийся индикатор Check Engine является одним из первых признаков неисправности датчика положения распределительного вала. Однако индикатор проверки двигателя вашего автомобиля может загореться по разным причинам. Но во многих случаях основной причиной загорания лампочки Check Engine является неисправный датчик положения распредвала.

Когда загорается индикатор проверки двигателя вашего автомобиля, рекомендуется обратиться к ближайшему специалисту или использовать домашний сканер OBD-II для проверки кодов неисправностей, таких как P0340, P0341 и P0342.

Многие люди могут не заметить индикатор проверки двигателя, не подозревая, что это может означать более серьезную проблему, включая потенциальное повреждение двигателя.

Подробнее: Причины загорания индикатора Check Engine

3) Дергание автомобиля

Если датчик положения распределительного вала начинает работать со сбоями во время движения, двигатель может периодически терять мощность, в результате чего автомобиль неожиданно дергается или дергается вперед.

Ваш автомобиль обычно дергается из-за неправильной скорости впрыска топлива или потери мощности двигателя во время движения автомобиля.

Подробнее: Причины тряски и вибрации автомобиля

4) Проблемы с зажиганием неверный сигнал на модуль управления силовым агрегатом автомобиля. В конце концов, сигнал может стать настолько слабым, что вы начнете наблюдать различные проблемы в вашем автомобиле, такие как плохое зажигание, плохой расход топлива или пропуски зажигания.

5) Плохая работа двигателя

Неисправный датчик распредвала может привести к значительному снижению мощности двигателя. Это можно наблюдать как снижение частоты вращения двигателя, холостой ход и частые остановки, а также снижение эффективности использования топлива.

Очень важно оперативно решать проблемы, связанные с работой двигателя, так как обычно они возникают из-за неисправности датчика распредвала. В некоторых случаях ваш двигатель может перейти в аварийный режим, когда датчик положения распределительного вала неисправен.

6) Проблемы с топливной системой

Датчик кулачков помогает регулировать подачу топлива в камеру сгорания, отправляя сигналы на блок управления двигателем автомобиля, который регулирует время и продолжительность впрыска топлива.

Неисправный датчик CMP не может эффективно выполнять эту работу, вызывая сбои в работе топливной системы и приводя к дополнительным проблемам.

Подробнее: Работа топливной системы и детали

7) Пропуски зажигания в двигателе

Пропуски зажигания в двигателе — еще один распространенный признак неисправности датчика распредвала. Пропуски зажигания обычно возникают из-за плохой топливовоздушной смеси.

Когда ваш датчик распредвала отправляет неверную информацию в PCM, он соответствующим образом регулирует соотношение воздух-топливо. Используя неверную информацию, ваш PCM может подать сигнал топливной форсунке о необходимости впрыска большего количества топлива, чем указанный предел, что приведет к пропуску зажигания.

8) Двигатель глохнет

Двигатель глохнет – еще один распространенный признак неисправности датчика положения распределительного вала (CMP). Это связано с тем, что когда ваш датчик CMP выходит из строя, ваша топливная форсунка не получает необходимую информацию для подачи топлива в цилиндр двигателя в нужное время. В результате двигатель теряет мощность и начинает глохнуть.

В некоторых случаях двигатель может перейти в аварийный режим, когда автомобиль остается на одной передаче и не может двигаться со скоростью выше определенной.

Подробнее: Причины остановки двигателя

9) Плохое ускорение

ускорение автомобиля. Это происходит из-за того, что неисправный датчик CMP посылает неправильные или нерегулярные сигналы на компьютер автомобиля, влияя на скорость впрыска топлива и угол опережения зажигания.

Когда что-то не так со скоростью впрыска топлива и опережением зажигания, реакция дроссельной заслонки ухудшается, что приводит к плохому ускорению.

10) Проблемы с коробкой передач

Модели автомобилей с автоматической коробкой передач могут иметь неправильное переключение передач, если датчик положения распределительного вала неисправен. Когда этот датчик выйдет из строя, он может заблокировать трансмиссию, и ваш автомобиль не сможет переключаться дальше одной передачи. Это часто происходит, когда автомобиль переходит в аварийный режим.

11) Неровный холостой ход

Неравномерный холостой ход также является признаком неисправности датчика положения распредвала. При выходе из строя датчика могут возникать неровные холостые обороты из-за неравномерного сгорания топливно-воздушной смеси в цилиндрах.

Однако неровный холостой ход также может быть вызван неисправным клапаном рециркуляции отработавших газов (EGR) или неработающим топливным насосом.

Подробнее: Почему мой автомобиль глохнет во время движения

12) Неудачный тест на выбросы

Неэффективный двигатель может испытывать трудности при эффективном сжигании топлива, что приводит к увеличению выбросов. В таких условиях ваш автомобиль не сможет пройти тест на выбросы.

13) Запах топлива

Неисправный датчик распредвала может косвенно вызвать попадание несгоревшего топлива в выхлопную систему вашего автомобиля, что не только влияет на экономию топлива, но также может вызвать появление черного дыма из выхлопной трубы. Это несгоревшее топливо издает заметный и потенциально опасный запах.

14) Плохой расход топлива

Плохой расход топлива также является одним из явных признаков неисправности датчика положения распределительного вала. Хотя это происходит относительно редко, важно проверить коды неисправностей на наличие проблем, связанных с датчиком распределительного вала, если вы испытываете плохую экономию топлива.

Подробнее: Неисправный датчик положения коленчатого вала Симптомы и причины

Причины неисправности датчика положения распределительного вала

Датчик положения распределительного вала может выйти из строя по одной или нескольким из перечисленных ниже причин:

1. Недостаточное техническое обслуживание автомобиля
2. Износ
3. Возраст датчика
4. Физические повреждения
9002 7 Экстремальные температуры и тепло
5. Загрязнение и грязь
6. Повреждение разъемов или проводки
7. Влага и коррозия

1) Износ

Износ датчика положения распределительного вала является одной из основных причин его неудача. Со временем он может изнашиваться, как и другие детали двигателя. Внутренние части датчика могут со временем повредиться, что в конечном итоге приведет к отказу датчика.

2) Физические повреждения

Ваш датчик может быть поврежден из-за работы двигателя, перегрева двигателя, неисправности PCM, аварий или других физических воздействий. Повреждение корпуса датчика или других внутренних деталей также может привести к отказу датчика.

3) Экстремальные температуры и нагрев

Повышенная температура и давление в течение длительного времени могут привести к выходу из строя датчика положения распределительного вала. Высокая температура может привести к расширению внутренних частей, а низкая температура может вызвать хрупкость или растрескивание.

4) Загрязнение и грязь

Внутри датчика могут скапливаться различные загрязнения, такие как мусор, масло и грязь, что влияет на способность датчика точно измерять положение распределительного вала. Эти загрязняющие вещества могут вызывать неверные сигналы или вообще их отсутствие.

5) Поврежденные разъемы или проводка

Электрические разъемы и провода, соединяющие датчик положения распределительного вала с PCM, со временем могут подвергнуться коррозии, износу или повреждению. Эта проблема может привести к слабому сигналу, плохому соединению или невосприимчивости датчика.

6) Влага и коррозия

Попадание воды или влаги в датчик распредвала или его электрические соединения может вызвать коррозию. Коррозия может привести к выходу датчика из строя или плохому соединению. Эта проблема наиболее распространена в очень влажной среде или районах.

Расположение датчика положения распределительного вала

Расположение датчика положения распределительного вала зависит от марки, модели автомобиля и типа двигателя. Датчик положения распределительного вала обычно расположен рядом с распределительным валом или головкой блока цилиндров на большинстве двигателей.

Как заменить датчик положения распредвала?

Для замены датчика положения распределительного вала выполните следующие шаги:

1. Припаркуйте автомобиль на ровной поверхности
2. Выключите двигатель автомобиля
3. Соберите необходимые инструменты, такие как отвертка, перчатки, набор и храповик.
4. Отсоедините отрицательный кабель аккумуляторной батареи во избежание поражения электрическим током.
5. Найдите датчик положения распредвала. Рекомендуется проверить руководство по транспортному средству, чтобы найти точное положение вашего датчика. Обычно он находится рядом с распределительным валом.
6. Снимите другие компоненты, такие как шланги охлаждающей жидкости или системы впуска воздуха, чтобы облегчить доступ к датчику.
7. Снимите язычок на датчике, чтобы отсоединить провода от датчика.
8. С помощью торцевой головки или гаечного ключа открутите крепежный болт, соединяющий датчик с двигателем.
9. Аккуратно снимите датчик, слегка повернув его.
10. Проверьте новый датчик и установите его в соответствии с инструкциями производителя.
11. Нанесите небольшое количество масла на уплотнительное кольцо нового датчика.
12. Установите все компоненты на свои места.
13. Подсоедините отрицательную клемму аккумуляторной батареи.
14. Выполните пробную поездку, чтобы проверить работу нового датчика.

Стоимость замены датчика положения распределительного вала

Стоимость замены или ремонта датчика положения распределительного вала (CMP) зависит от модели автомобиля, трудозатрат и марки детали.

Средняя стоимость замены датчика положения распредвала составляет от 80 до 270 долларов. Стоимость работы составляет от 20 до 130 долларов, а сама деталь стоит от 60 до 140 долларов.

Стоимость замены датчика CMP в роскошном автомобиле может быть выше. Если вы не замените датчик самостоятельно, стоимость работ по замене может составить от до 120  долларов США.

Стоимость рабочей силы	От 25 до 120 долларов
Стоимость деталей	От 75 до 140 долларов
Стоимость замены датчика положения распределительного вала	от 80 до 270 долларов

Раздел часто задаваемых вопросов

Как звучит неисправный распределительный вал?

Неисправный распределительный вал обычно издает отчетливые шумы, указывающие на неисправность компонента. Эти звуки обычно включают хлопки, постукивания и тиканье. Кроме того, вы можете услышать частые обратные выстрелы, поскольку цилиндры двигателя пропускают зажигание на разных оборотах.

Какова функция датчика положения распределительного вала?

Датчик положения распределительного вала используется для контроля положения и скорости вращения распределительного вала в двигателе внутреннего сгорания. Он отправляет свою информацию в модуль управления трансмиссией (PCM), который использует эту информацию для улучшения впрыска топлива и опережения зажигания, улучшая общую производительность двигателя, выбросы и топливную экономичность.

Можно ли ездить с неисправным датчиком положения распредвала?

Езда с неисправным датчиком положения распредвала не рекомендуется, хотя и возможна. Плохой датчик может привести к тому, что ваш автомобиль будет работать плохо и может даже помешать его запуску. Хотя маловероятно, что ваш автомобиль заглохнет, это все же не рекомендуется. Лучше сразу заменить датчик, чтобы избежать возможных проблем.

Как сбросить датчик распредвала?

Сброс датчика положения распредвала обычно невозможен, так как это часть двигателя, которая передает данные о распредвале в PCM. Если у вас возникли проблемы с датчиком положения распределительного вала, рекомендуется диагностировать и устранить проблему, которая может включать ремонт, очистку или замену датчика.

Как почистить датчик положения распредвала?

• Найдите датчик положения распределительного вала.
• Отсоедините отрицательную клемму аккумулятора.
• Отсоедините электрический разъем и снимите датчик кулачка с помощью отвертки, торцевой головки или гаечного ключа.
• Удалите твердые загрязнения с внешней поверхности датчика с помощью чистой ткани или щетки с мягкой щетиной. Чтобы удалить масло или стойкую грязь, используйте небольшое количество изопропилового спирта или очистителя электрических контактов на ткани или щетке.
• Переустановите датчик и подсоедините отрицательную клемму аккумуляторной батареи.
• Выполните пробную поездку, чтобы проверить работу датчика кулачка.

Каков срок службы датчика распредвала?

Датчик распредвала рассчитан на весь срок службы автомобиля, и не существует установленного графика обслуживания, когда следует заменять датчик положения распредвала. Его нужно заменять только тогда, когда он поврежден или неисправен.

Что происходит, когда выходит из строя датчик распредвала?

Когда датчик распределительного вала выходит из строя, ваш автомобиль начинает создавать различные проблемы с управляемостью, такие как плохое ускорение, плохой расход топлива, подсветка индикатора проверки двигателя, затрудненный запуск двигателя, неровный холостой ход, проблемы с зажиганием, рывки автомобиля, плохая работа двигателя, пропуски зажигания, топливо. запах и глохнет двигатель. Когда ваш датчик распредвала выходит из строя, вы должны немедленно обратиться к профессионалу.

Сколько датчиков распредвала в автомобиле?

Количество датчиков положения распределительного вала в автомобиле зависит от модели автомобиля и конфигурации двигателя. Обычно автомобиль с одним распредвалом содержит один датчик распредвала, а двигатель с двумя распредвалами (DOHC) содержит два датчика распредвала (т. е. по одному на каждый распредвал). Некоторые современные модели автомобилей также имеют четыре датчика положения распредвала, по одному на каждый распредвал.

Может ли неисправность датчика положения распредвала быть причиной пропусков зажигания?

Да, неисправный датчик распределительного вала может вызвать пропуски зажигания, поскольку он может предоставлять неверную информацию о положении распределительного вала, что приводит к неправильному моменту зажигания и пропускам зажигания в двигателе.

Подробнее

• Неисправность датчика коленчатого вала. Симптомы и причины
• Работа и конструкция распределительного вала
• Причины аварийного режима
• Неисправная свеча зажигания, причины и симптомы с

Датчик положения распределительного вала Симптомы? — Brads Cartunes

Не знаете, где найти ответ на вопрос симптомы датчика положения распределительного вала , посмотрите наши данные, чтобы получить информацию.

Если у вас есть автомобиль, вполне вероятно, что в какой-то момент у вас возникнут проблемы с датчиком положения распределительного вала. Это устройство отвечает за передачу информации о положении распределительного вала вашего двигателя на различные датчики по всему автомобилю, и его неисправность может вызвать серьезные проблемы с опережением зажигания, а также другие аспекты работы вашего двигателя.

Чтобы помочь диагностировать любые потенциальные проблемы на ранней стадии и быстро, мы составили это руководство, полное всех распространенных признаков и симптомов, связанных с неисправностью датчика положения распределительного вала — читайте дальше, чтобы узнать больше!

Содержание

Что такое датчик положения распределительного вала и для чего он нужен?

При покупке нового автомобиля важно понимать основы всех компонентов автомобиля. Датчик положения распределительного вала является неотъемлемой частью двигателя, и его функция необходима для обеспечения максимальной производительности, экономии топлива и снижения выбросов.

Датчик положения распределительного вала контролирует положение распределительного вала в камере сгорания, а затем отправляет эти данные в модуль управления двигателем для точного управления подачей топлива и искрой. Это помогает обеспечить воспламенение воздушно-топливной смеси точно в нужное время, чтобы улучшить общую производительность двигателя.

В современных двигателях с автоматическим запуском/остановкой этот датчик определяет, когда цилиндры должны срабатывать относительно положения коленчатого вала, обеспечивая дополнительное топливо и искру при ускорении. Знание того, что делает датчик положения распределительного вала, может помочь предотвратить дорогостоящий ремонт в будущем.

Где находится датчик?

Хотя правильное положение датчика положения распределительного вала зависит от автомобиля, обычно вы обнаружите, что он прикручен непосредственно к передней крышке ГРМ, клапанной крышке или головке блока цилиндров. Чтобы получить точное руководство относительно того, где находится датчик на вашем автомобиле, я настоятельно рекомендую инвестировать в надежное заводское руководство по обслуживанию и ремонту для вашего конкретного автомобиля.

11 Признаки неисправности датчика положения распределительного вала в вашем автомобиле Симптомы датчика положения распределительного вала

Теперь, когда вы знаете больше о датчике положения распределительного вала, давайте поговорим о том, на какие признаки следует обратить внимание, когда с ним возникают проблемы. Вот 11 индикаторов неисправности датчика положения распредвала в вашем автомобиле:

1. Загорается индикатор «Проверьте двигатель»

Симптомы неисправности датчика положения распредвала легко обнаруживаются системой OBD II автомобиля. Видеть, как загорается индикатор Check Engine, является наиболее распространенным предупреждающим знаком, и игнорирование этого важного указания может привести к еще большей проблеме, ремонт которой может стоить тысячи долларов.

Лучше всего доставить свой автомобиль к профессионалу, как только вы увидите загоревшийся индикатор Check Engine, чтобы решить проблему быстро и эффективно.

2. Плохая управляемость

Вы заметили, что ваша машина работает не так плавно, как раньше? Симптомы неисправного датчика положения распределительного вала включают плохую управляемость в виде потери мощности, прерывистого ускорения и остановки. Следствием этого является неспособность датчика быстро передавать данные, что приводит к несоответствию подачи топлива и момента зажигания даже на несколько миллисекунд.

3. Проблемы с переключением передач

Если у вас возникают проблемы с переключением передач, стоит проверить датчик положения распределительного вала. Этот датчик отправляет данные в ECM, и, если ECM не получает эту информацию правильно, он может препятствовать работе соленоидов переключения и мешать правильному переключению передач.

В некоторых случаях это может привести к тому, что ваш автомобиль перейдет в аварийный режим, в котором частота вращения двигателя ограничивается, чтобы защитить его от повреждений.

4. Плохая экономия топлива

Неточные данные, собранные неисправным датчиком, отправляются в модуль управления двигателем, что приводит к неэффективному расходу топлива. Это означает, что топливные форсунки остаются открытыми дольше, чем необходимо, и в камере сгорания накапливается слишком много топлива, из-за чего двигатель работает неровно.

Кроме того, жидкий бензин (который не сжимается), нагнетаемый в камеру, может вызвать серьезные проблемы, если не принять срочные меры.

5. Двигатель глохнет

Когда топливные форсунки не подают надлежащее количество топлива, двигатель может глохнуть, особенно на холостом ходу.



6. Двигатель работает примерно на холостом ходу

Если информация, посылаемая датчиком положения распределительного вала, неверна, это может привести к неровной работе двигателя на холостом ходу и тряске. Это также может быть вызвано неисправностью датчика положения коленчатого вала.

7. Задержка при разгоне

Если датчик распределительного вала не передает точные данные в модуль управления двигателем, ваш автомобиль может испытывать колебания при ускорении. ECM не сможет точно отрегулировать подачу топлива и момент зажигания, что приведет к рывкам при нажатии на педаль газа.

8. Неудачный тест на выбросы

Исправный датчик положения распределительного вала сообщает двигателю о необходимости воспламенения топлива, поэтому правильное сгорание в вашем автомобиле может быть обеспечено только при его функционировании.

Если датчик неисправен, эта информация не передается двигателю должным образом, и он не сможет понять, какой процесс выполнять, что приводит к неправильному соотношению топлива и воздуха, что увеличивает выбросы.

9. Запах газа в выхлопе

Как упоминалось ранее, неисправный датчик положения распределительного вала может привести к утечке топлива в выхлопную систему. Это приводит к запаху газа, который вы можете заметить при работающем двигателе, потому что через него выходит несгоревшее топливо.

10. Автомобиль не заводится

Проблемы с запуском автомобиля могут быть очень раздражающей ситуацией, часто вызванной неисправным датчиком положения распределительного вала. Когда срок службы этой детали подходит к концу, она больше не может посылать необходимый сигнал на модуль управления двигателем и препятствует запуску двигателя.

11. Пропуски зажигания в двигателе

Неправильная работа датчика положения распределительного вала может привести к пропуску зажигания в двигателе. Это происходит, когда топливно-воздушная смесь в одном из цилиндров не воспламеняется, и это будет заметно как дрожание или дрожь, исходящие от двигателя вашего автомобиля.

Связанный : Как устранить пропуски зажигания в двигателе Датчик положения распределительного вала выходит из строя, это может быть связано с несколькими факторами.

• Продолжительное воздействие высоких температур является одной из наиболее частых причин выхода из строя, что имеет смысл, если учесть, что перегрев двигателя может привести к частым неисправностям датчиков.

• Загрязнение маслом и охлаждающими жидкостями также может привести к более быстрому износу электрических компонентов, таких как датчики. Это загрязнение часто попадает в разъем для проводки или на различные другие проводные компоненты.

• Повреждение, связанное с ударом, является еще одной возможной проблемой, так как мусор на дороге часто подвергает опасности крышки ГРМ, что приводит к поломке датчика положения распределительного вала.



Связанный : Что делать после замены датчика распредвала?



Стоимость замены датчика положения распределительного вала

Стоимость такого ремонта обычно находится в диапазоне от 100 до 250 долларов США. Конечно, такие факторы, как марка и модель автомобиля, стоимость рабочей силы и навыки механика, могут повлиять на общую стоимость.

Вообще говоря, необходимо выделить примерно 30-120 долларов на замену самого датчика и дополнительно 70-130 долларов на оплату труда, связанного с установкой.

И хотя большинство автомастерских не будут взимать дополнительную плату, никогда не помешает узнать, какие другие различные сборы могут взиматься в магазине, прежде чем браться за замену.



Можно ли заменить датчик распредвала самостоятельно?

Симптомы датчика положения распределительного вала, такие как неравномерная работа двигателя на холостом ходу, остановка двигателя и снижение расхода топлива, могут привести к необходимости замены датчика. Хотя лучше всего проконсультироваться с профессионалом, если вы когда-либо сомневаетесь в производительности своего автомобиля, опытный автомеханик может справиться с работой самостоятельно.

Для обеспечения безопасности начните с отсоединения клемм аккумуляторной батареи и обращения со всеми электрическими компонентами без попадания влаги. Затем найдите место, где установлен старый датчик, прежде чем отвинтить его болты и осторожно вынуть его плоскогубцами. После снятия подсоедините все доступные разъемы проводки к новому датчику положения распределительного вала, прежде чем снова установить его на место. После этого снова подключите кабель аккумулятора и протестируйте автомобиль, чтобы убедиться, что все оборудование работает правильно.



Поддержание датчика положения распределительного вала в хорошем состоянии

Вот несколько советов по поддержанию датчика положения распределительного вала в хорошем состоянии:

• Регулярно проверяйте проводку на наличие повреждений, коррозии или ослабленных соединений.

• Помните об общих признаках и симптомах, которые могут указывать на неисправный датчик положения распределительного вала, таких как рывки, пропуски зажигания и/или остановка двигателя.

• Содержите двигатель в чистоте и не допускайте попадания мусора и грязи, так как это может повредить электрические компоненты.

• Убедитесь, что моторное масло находится на должном уровне, чтобы избежать ненужного загрязнения его различных частей.

• Проверьте наличие утечек из шлангов и других мест, которые могут привести к просачиванию масла или охлаждающей жидкости на датчик положения распределительного вала.

• Рассмотрите возможность регулярного осмотра вашего автомобиля профессионалом, чтобы любые проблемы с датчиком положения распределительного вала могли быть обнаружены до того, как они

• Обязательно соблюдайте график технического обслуживания двигателя и обращайтесь к автомеханику, если появляются какие-либо серьезные признаки. заметил.

• Избегайте чрезмерных нагрузок на автомобиль при высоких скоростях или длительной работе на холостом ходу, так как это может привести к повышению температуры, что отрицательно скажется на работе датчика.

Часто задаваемые вопросы о симптомах датчика положения распредвала Симптомы датчика положения распредвала (1)

Можно ли ездить с неисправным датчиком распредвала?

Не рекомендуется ездить с неисправным датчиком положения распредвала. Вождение может привести к дальнейшему повреждению, и автомобиль может работать не так, как ожидалось, из-за неверных показаний частоты вращения двигателя или расположения клапанов.

Как звучит неисправный датчик распредвала?

Неисправный датчик положения распределительного вала может вызывать различные странные звуки, в том числе стук, тиканье и свист.

Что произойдет, если не починить датчик распредвала?

Если неисправный датчик положения распределительного вала не будет устранен, это может вызвать несколько проблем, в том числе остановку двигателя или пропуски зажигания, а также плохую экономию топлива из-за неправильного выбора времени.

Можно ли почистить датчик положения распредвала?

Да, датчик положения распредвала можно очистить с помощью очистителя электрических контактов или очистителя карбюратора, который следует распылить непосредственно на разъем датчика. Перед началом этого процесса убедитесь, что ваш автомобиль выключен!

Можно ли сбросить датчик распредвала?

Если вы хотите сбросить датчик распредвала, важно принять определенные меры безопасности. Прежде чем что-либо предпринимать, убедитесь, что вы выключили зажигание. Затем соедините два контакта вольтметра с датчиком и измерьте сопротивление, которое затем будет сверено со стандартными данными автомобиля.

Как долго служат датчики распредвала?

Срок службы датчика положения распределительного вала может варьироваться, но обычно он составляет от 100 000 до 150 000 миль. При регулярном техническом обслуживании и проверке проводки и соединений с двигателем можно значительно продлить срок его службы.

Может ли датчик положения распредвала быть причиной низкого уровня масла?

Низкий уровень масла потенциально может привести к более сложным катастрофическим повреждениям двигателя, таким как выход из строя датчика положения распределительного вала. Чрезмерный нагрев, вызванный недостатком масла, может привести к серьезным повреждениям, особенно на автомобилях с высокими эксплуатационными характеристиками.



Заключение:

В заключение, когда дело доходит до симптомов датчика положения распределительного вала, есть несколько контрольных признаков, которые должны предупредить вас о том, что что-то может быть не так.

No related posts.
