Принцип работы толщиномера: Принцип работы толщиномера

Толщиномер ультразвуковой — Преимущества и недостаки

Что вы узнаете:

Толщиномер ультразвуковой

Толщиномер ультразвуковой  — прибор измерения служащий для неразрушающего контроля. Приборы используют ультразвуковое волны.

С помощью ультразвуковых приборов возможно производить проверки и исследования материалов их толщин и свойств. В современном мире такие приборы используются во всех областях производства и контроля. Такие приборы могут измерять толщину покрытий, при это не обязательно иметь доступ к обоим сторонам измеряемого образца. В современном мире, такие приборы нашли много различных способов реализации.
В основном мире они используются для измерении Покрытий, Лака и краски. С помощью них проводят измерения керамики стекла и пластмасс, а также иных покрытий.


Такое оборудование успешно применяется в коррозийной промышленности.

Принцип работы ультразвукового толщиномера:

Принцип работы такого устройства прост, он изменяет время которое проходит ультразвук через покрытия.Принцип работы толщиномера: Принцип работы толщиномера Звук проходит через покрытие к задней стенки детали и возвращается обратно, благодаря такому способы мы можем понять плотность покрытия. Его возможно использовать для пластмассы, дерева и стенок стекла.

Самый первый толщиномер был изобретен поляком Вернером Собеком в 1967 году. Первый в мир толщинометр использовал ультразвук, поляк изучал в конкретные испытательные образцы, затем он вычислял толщину в микрометрах для этого он измерял скорости. А потом используя математику получал закономерности которые и легли в основу свойств толщинометрии.

Принципиально можно выделить два типа способов которые могут лежать в основе ультразвукового толщиномера. ти датчики являются пьезоэлектрическими и датчиками EMAT — Эти два датчики испускают из себя волны в материал и образуют возбуждение. Обычно такие датчики используют преднастроенную частоту для материала, однако некоторые могут испускать более мощные сигналы в случае необходимости. Однако базовая частота для таких толщиномеров составляет 5 МГц.Принцип работы толщиномера: Принцип работы толщиномера Есть толщиномеры которые требуют использования соединителя в гелеобразном, пастообразном или жидком формате для устранения зазоров между преобразователем и образцом для испытаний. Одним из распространенных соединений является пропилен-гликоль, но есть много других вариантов, которые можно заменить.
Сегодня на рынке представлено много высокотехнологичных моделей. Современный цифровой измеритель толщины имеет возможность сохранять данные и выводить их на множество других устройств регистрации данных. Удобный интерфейс, сохраненные данные и настройки обеспечивают максимальную простоту для операторов.
Всё это позволяет начинающим пользователям легко использовать приборы и получать быстрый и качественный результат.

Преимущества ультразвукового толщиномера:

Неразрушающая техника Не требует доступа к обеим сторонам образца.
Может быть использована так, чтобы справляться несколькми покрытиями или прокладками и т.д.

Хорошая точность (0,1 мм и менее) получается при стандартных методах измерения
Легко разворачивается, не требует лабораторных условий и исследования проводятся без жидкого соединения.Принцип работы толщиномера: Принцип работы толщиномера

Важные недостатки ультразвукового толщиномера:

Обычно требуется калибровка для каждого материала.
Требуется хороший контакт с материалом. Требуется опыт работы.



Пример работы:

оборудование толщиномер Толщиномер ультразвуковой ультразвук Ультразвуковой контроль

Толщиномер ультразвуковой — инструкция по эксплуатации.

Ультразвуковой толщиномер излучает характерные импульсы, затем измеряется двойное время прохождения сигнала от одной поверхности до другой, которое и определяет толщину стенки. Этот комплекс предназначен профессиональным пользователям, однако даже при непрофессиональном использовании результаты будут достоверны. Инструкция необходима для получения точных результатов, а также гарантии долгой работы. До начала исследований рекомендуется подробно изучить руководство по эксплуатации, нецелевое использование прибора может привести к его поломке.Принцип работы толщиномера: Принцип работы толщиномера Толщиномеры широко используются в исследовании трубопроводов, котлов, сосудов, находящихся под давлением. Приборы портативны, выдают быстрый, точный результат, просты в эксплуатации. Ультразвуковой тип является самым популярным.

К преимуществам приборов относятся:

  • Односторонний доступ
  • Исследование различных материалов
  • Доступный интерфейс
  • Уменьшение риска аварийных ситуаций
  • Быстрый и точный результат
  • Компактность, портативность
  • Адаптивность к перепадам температур, возможность использования в различных климатических условиях

Узнать более точную информацию и купить толщиномер можно здесь.

Характеристики ультразвукового толщиномера.

Современные толщиномеры работают по принципу цифрового тракта: все эхо-сигналы оцифровываются, затем обрабатываются компьютерной программой, такой подход обеспечивает высокую точность, стабильность. Корпус прибора выполнен из ударопрочного материала.Принцип работы толщиномера: Принцип работы толщиномера Аппарат может использоваться даже при сильных перепадах температур. Доступный интерфейс, идеальное сочетание технических характеристик и качества, надежность – наша продукция соответствует всем стандартам качества.

Принцип работы ультразвукового толщиномера

Прибор работает на основе излучения ультразвуковых волн. Подаваемый сигнал отражается от исследуемой поверхности, и на основе скорости отражения производится определение толщины стенок и повреждений. Аппарат прикладывается к поверхности, генератор электронного блока дает электрический импульс и передает его на преобразователь. Сигнал переводится в механические колебания, после в контактную жидкость. Колебания исследуемого объекта распространяются до перехода между различными видами материалов, при этом частично ультразвуковые волны отражаются и трансформируются обратно в электрический сигнал. После результат оцифровывается и обрабатывается на ПК. Возможна фиксированная и регулируемая установка. Прибор работает в различных климатических условиях, компактен, высокоточен.Принцип работы толщиномера: Принцип работы толщиномера Прибор применяется в различных отраслях промышленности. Когда нет доступа с обеих сторон трубопровода, ультразвуковой толщиномер – единственный возможный вариант исследования. Портативное устройство используется при изучении металлов, сплавов, пластмассы, керамики и прочих материалов.

Возможная погрешность ультразвукового толщиномера.

Допустимый процент погрешности — 3%. Таким образом, ультразвуковой метод исследования является сейчас одним из наиболее надежных. Прибор работает на основе измерения времени, за который сигнал проходит через исследуемый материал. Погрешность зависит от различных факторов: толщины контактной жидкости, шероховатостей, температуры, асимметрии стенок изделий. Например, сигнал в жидкой среде проходит хуже, чем в металле, поэтому ее слой должен быть минимален. Кроме того, исследуемый объект может быть неоднороден: часто в старых материалах содержатся пузырьки, отложения, коррозия, что искажает сигнал. Наиболее точные результаты можно получить, откалибровав прибор на материале заранее известной толщины.Принцип работы толщиномера: Принцип работы толщиномера Образец с исследуемым материалом должны быть одинаковы. Эталон должен иметь равномерную толщину, а также гладкую поверхность, не меньшую, чем толщина объекта. При правильной калибровке погрешность сводится к нулю.

Что говорят пользователи? (отзывы)

Все наши клиенты отмечают разумное соотношение цены с качеством аппарата. Возможность исследований разных материалов позволяют сохранить средства на покупке дополнительных приборов. Измерения проводятся в экспресс-режиме. Благодаря простоте толщиномера, измерения смогут производить даже неопытные пользователи. Ультразвуковой толщиномер – универсальный прибор во многих отраслях промышленности, и отзывы наших клиентов подтверждают это.

Все продукция идет с необходимыми документами и гарантиями, сотрудники подберут вариант для вас. Мы предлагаем скидки для постоянных клиентов. Все наши сотрудники имеют профильное образование, большой опыт и готовы рассказать обо всех тонкостях работы.

Простое руководство по ультразвуковому толщиномеру Принцип работы

Принцип работы ультразвукового толщиномера заключается в том, что ультразвуковые волны используются для измерения толщины без повреждения материала.Принцип работы толщиномера: Принцип работы толщиномера Ультразвуковое измерение толщины (UTM) может определить толщину твердого материала.

Использование ультразвукового толщиномера на кораблях и в открытом море сделало работу с опасными материалами более безопасной и надежной. Толщиномер стали измеряет детали и компоненты.

Тем не менее, это руководство расскажет вам все, что вам нужно знать о принципе работы ультразвукового толщиномера.



Краткий обзор принципа работы ультразвукового толщиномера

В промышленном производстве принципы работы ультразвукового толщиномера часто используются для непрерывного отбора проб для измерения толщины объектов. Измерение механическим контактом используется для обеспечения точности и соблюдения стандартов, а также соблюдения всех применимых стандартов. Устройство достаточно точно для измерения пластиковых пленок, листов, мембран и других материалов в своем диапазоне применения.



  • Лазерный толщиномер

Лазерный толщиномер представляет собой бесконтактный динамический измерительный прибор, который измеряет и наблюдает за микрогеометрией станков в машиностроении, которые вырезаются лазером с использованием принципа отражения лазера.Принцип работы толщиномера: Принцип работы толщиномера



  • Рентгеновский толщиномер

Оборудование для бесконтактных динамических измерений, такое как рентгеновский толщиномер, может измерять толщину материала путем измерения изменений интенсивности рентгеновского излучения по толщине материала.



  • Ультразвуковой толщиномер

В этом ультразвуковом толщиномере принцип работы импульсы отражаются зондом, когда они контактируют с материалом объекта через его поверхность. После отражения импульсов можно измерить толщину объекта.

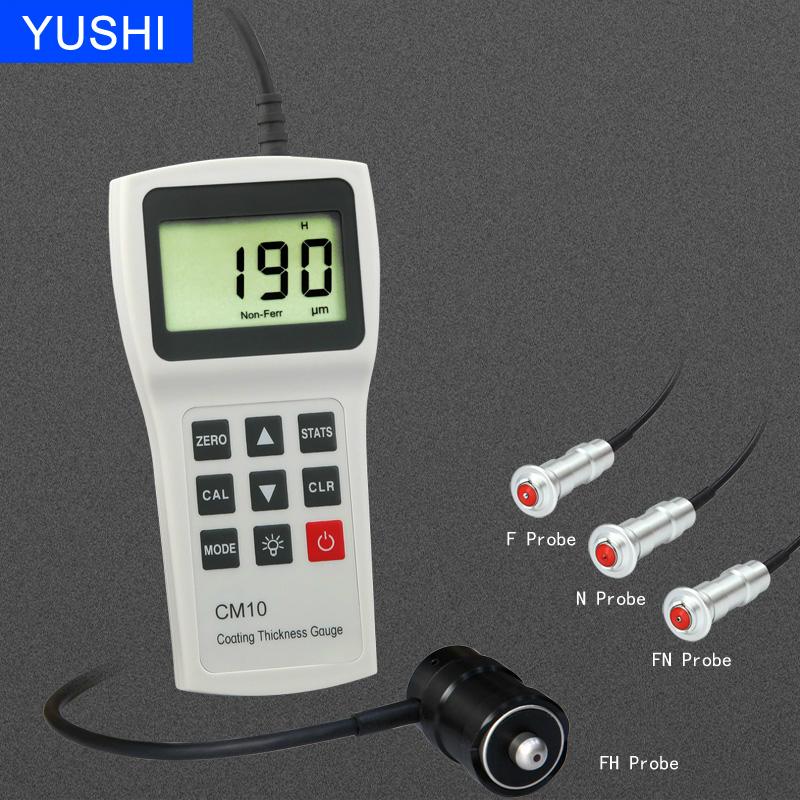

  • Толщиномер покрытия

Наиболее распространенным методом измерения толщины покрытия является электромагнитная индукция. Датчик используется для измерения толщины покрытия, и зонд помещается на поверхность объекта.

Магнитное сопротивление и индуктивность зонда неизбежно изменяются в зависимости от расстояния между зондом и ферромагнитным материалом, поскольку поведение магнитной цепи меняется с расстоянием.Принцип работы толщиномера: Принцип работы толщиномера



Принципы работы и процедуры

Цепь передачи, приемник, счетный дисплей и клавиатура составляют основу ультразвукового толщиномера. При рассмотрении принципа работы и процедур ультразвукового толщиномера датчик и главный двигатель являются двумя наиболее важными компонентами.

Как и при измерении основных компонентов устройства, при измерении световых волн используется тот же метод. Для расчета толщины жидкокристаллического датчика необходимо умножить скорость распространения звуковой волны на половину времени, необходимого ей для прохождения через объект.

Значение толщины жидкокристаллического дисплея основано на скорости распространения звуковой волны в объекте, умноженной на половину времени прохождения через объект.



Что можно измерить?

Используя принцип ультразвукового толщиномера , можно с определенной степенью точности измерить практически любой конструкционный материал, включая металлы, керамику, стекло, полимеры, композиты и полимеры.Принцип работы толщиномера: Принцип работы толщиномера

Возможно измерение определенных слоев или покрытий в многослойных конструкциях, в зависимости от требований к измерению. С помощью ультразвука можно измерять биологические образцы, а также уровни жидкости. Ультразвуковые измерения не требуют резки или разрезания, что делает их полностью неразрушающими.

Несколько примеров несовместимых материалов включают дерево, бумагу, бетон и изделия из пенопласта. Этим материалам не хватает проницаемости для высокочастотных звуковых волн, чтобы можно было проводить ультразвуковые измерения.



Как работают ультразвуковые толщиномеры и для чего они используются?

Звуковая энергия может генерироваться с использованием широкого диапазона частотных диапазонов. Максимальная частота слышимого звука составляет двадцать тысяч циклов в секунду (20 килогерц). Увеличение частоты приводит к увеличению воспринимаемой высоты тона пропорционально увеличению частоты.

Как правило, основные испытания ультразвукового толщиномера проводятся в диапазоне частот от 500 кГц до 20 кГц, в то время как некоторое специализированное оборудование может работать на частотах 50 кГц или 100 кГц.Принцип работы толщиномера: Принцип работы толщиномера

Время, необходимое для отражения звукового импульса от внутренней или внешней стенки испытуемого образца, измеряется ультразвуковым преобразователем, когда звуковой импульс генерируется преобразователем и проходит через испытуемый образец. Звуковые волны отражаются от краев разнородных материалов, что приводит к режиму «импульс/эхо» для этого типа измерений.

Пьезоэлектрический элемент в датчике генерирует всплеск ультразвуковых волн при приложении электрического импульса в течение короткого периода времени. Когда звуковые волны сталкиваются с задней стенкой или другой границей при прохождении через материал, они разъединяются и повторно передаются за пределы вещества. Преобразователи преобразуют звуковую энергию в электрическую, когда звуковая энергия возвращается к ним.

Это как эхолокатор, который прислушивается к звукам откуда-то еще. Это явление обычно длится несколько миллионных долей секунды, чрезвычайно короткий промежуток времени. Этот датчик, который использует простой математический расчет для определения толщины, измеряет скорость распространения звука в материале.Принцип работы толщиномера: Принцип работы толщиномера

Скорость звука в испытуемом материале является важным фактором в этом расчете. Более быстрые звуковые волны распространяются через более твердые материалы, тогда как более медленные звуковые волны распространяются через более мягкие, а скорость звуковых волн сильно зависит от температуры. Точность ультразвукового толщиномера зависит от его калибровки по скорости звука в материале; следовательно, его точность ограничена скоростью звука материала.

Пропиленгликоль, глицерин, вода, масло и гель являются одними из наиболее часто используемых химических соединений в пищевой промышленности и производстве напитков. Требуется лишь небольшое количество материала, чтобы заполнить чрезвычайно малый воздушный зазор, который в противном случае возник бы.



Манометры подразделяются на несколько категорий.

Принцип работы коммерческого ультразвукового толщиномера может различаться в зависимости от области его применения. Это может быть датчик коррозии или прецизионный датчик.Принцип работы толщиномера: Принцип работы толщиномера Ультразвуковой контроль имеет решающее значение для измерения толщины коррозионно-активных металлов, таких как трубы, резервуары, структурные компоненты и сосуды под давлением, которые трудно увидеть снаружи конструкции.

В связи с этим в приборах для измерения коррозии используются методы обработки сигналов, специально предназначенные для этого типа измерений. Для достижения этой цели используются двухэлементные преобразователи.

Если вы работаете с любым другим материалом, кроме металла, вы должны использовать только прецизионные датчики, оснащенные одноэлементными датчиками.

Прецизионные датчики могут измерять с точностью +/- 0,001″ (0,025 мм) или лучше благодаря большому разнообразию доступных преобразователей, в отличие от датчиков коррозии, которые могут измерять с точностью +/- 0,001″ (0,025 мм). мм) (0,025 мм).



Принцип обнаружения и классификация толщиномеров

  • Главная
  • Блоги
  • Принцип обнаружения и классификация толщиномеров

До сих пор представленная на рынке технология неразрушающего контроля толщиномеров стала незаменимым средством для обрабатывающей промышленности для проверки качества готовой продукции для пользователей и гарантировать, что продукция соответствует высоким стандартам качества.Принцип работы толщиномера: Принцип работы толщиномера

Существуют в основном три типа толщиномеров: три типа толщиномеров, использующих магнитные измерения, вихретоковые измерения и ультразвуковые измерения.

Принципы и методы, обычно используемые при классификации датчиков, обычно включают:

Магнитные измерения

Подходит для измерения толщины непроницаемого слоя на материалах, обладающих магнитной проницаемостью, таких как: сталь, железо, серебро и никель. Это измерение имеет высокую точность.

Измерение вихревых токов

Подходит для измерения толщины непроводящего слоя на проводящих металлах. Это измерение имеет более низкую точность, чем магнитное измерение.

Ультразвуковое измерение

Подходит для точного измерения различных пластин и обрабатываемых деталей, а также может контролировать степень утончения различных труб и сосудов под давлением в производственном оборудовании после коррозии во время использования.

Классификацию толщиномеров можно разделить на два типа: толщиномер по принципу магнитного притяжения и толщиномер по принципу магнитной индукции.Принцип работы толщиномера: Принцип работы толщиномера Толщиномер с вихретоковым принципом измерения имеет только один вид, который представляет собой вихретоковый толщиномер.

Толщиномер по принципу магнитного притяжения измеряет толщину покрытия, используя силу всасывания между зондом с постоянным магнитом и магнитопроводящей сталью, которая пропорциональна расстоянию между ними. Это расстояние является толщиной покрытия. Поэтому, пока разница между магнитной проницаемостью покрытия и подложки достаточно велика, ее можно измерить.

В индукционном принципе магнитного измерения толщины используется магнитный поток измерительной головки, который течет в железную подложку через неферромагнитное покрытие для измерения толщины покрытия. Чем толще покрытие, тем меньше будет магнитный поток. Когда зонд с катушкой на сердечнике из мягкого железа помещается на объект контроля, прибор автоматически выдает тестовый ток. Величина магнитного потока влияет на величину индуцированной электродвижущей силы. Прибор усиливает сигнал, а затем указывает толщину покрытия.Принцип работы толщиномера: Принцип работы толщиномера

Вихретоковый толщиномер использует высокочастотный переменный ток для создания электромагнитного поля в катушке в качестве измерительной головки. Когда зонд находится рядом с проводящим металлическим телом, в металлическом материале образуется вихревой ток. Этот вихревой ток увеличивается по мере уменьшения расстояния от металлического корпуса и влияет на магнитный поток катушки зонда. Этот эффект обратной связи представляет собой измерение расстояния между зондом и основным металлом.

Вихретоковый датчик используется для измерения толщины покрытия на неферромагнитной металлической подложке, поэтому мы обычно называем датчик немагнитным датчиком. По сравнению с магнитным принципом измерения их электрический принцип в основном такой же. Основное отличие состоит в том, что пробник другой, частота испытательного тока другая, а размер сигнала и отношение шкалы разные. В толщиномерах за последние два года, благодаря постоянному совершенствованию конструкции датчика и микрокомпьютерной технологии, путем автоматического определения различных датчиков, вызова различных программ управления, вывода различных тестовых токов и изменения программного обеспечения преобразования шкалы, два разных типа датчиков наконец-то соединены.Принцип работы толщиномера: Принцип работы толщиномера на тот же толщиномер. Основываясь на той же идее, также появился толщиномер, который может быть связан с 10 типами датчиков.

Ультразвуковой толщиномер основан на принципе отражения ультразвукового импульса для измерения толщины. Когда ультразвуковой импульс, излучаемый датчиком, достигает границы раздела материала через измеряемый объект, импульс отражается обратно к датчику, и толщина измеряемого материала определяется путем точного измерения времени распространения ультразвука в материале.

Несмотря на то, что существует много различий в выборе точек измерения и стандартных материалов при калибровке некоторых толщиномеров, при эксплуатации следует отметить некоторые общие моменты. Например, каждый толщиномер имеет нижний предел кривизны поверхности и минимальную толщину подложки, и для работы в реальной калибровке следует выбирать подложку разумного размера; Ориентация и давление зонда также влияют на результаты измерения. Необходимо держать зонд перпендикулярно к подложке и поддерживать постоянное и как можно меньшее давление; Кроме того, следует обратить внимание на влияние внешнего магнитного поля и остаточной намагниченности матрицы при калибровке толщиномера покрытия, а также на влияние изменения температуры и вязкости связующего вещества при калибровке ультразвукового толщиномера.Принцип работы толщиномера: Принцип работы толщиномера
