Устройство и принцип работы стартера и дросселя, как они зажигают лампы | Энергофиксик

Стартер и дроссель — это два наиболее важных компонента в конструкции люминесцентной лампы с электромагнитным ПРА. В этой статье я расскажу как устроены и каким образом работают эти элементы.

Устройство стартера и дросселя

Конструктивно стартер представляет из себя стеклянную колбу, внутренний объем которой заполнен инертным газом. В эту запаянную область также вмонтированы два электрода, причем один из них или же оба имеют специальную биметаллическую пластину и вся эта конструкция помещена в защитный корпус (чаще всего из пластика).

При этом данные изделия выпускаются на 110 В и 220 В.

1 — Выводы. 2 — Неподвижный электрод. 3 — Колба. 4 — Биметаллическая пластина. 5 — Цоколь.

1 — Выводы. 2 — Неподвижный электрод. 3 — Колба. 4 — Биметаллическая пластина. 5 — Цоколь.

Также обязательным элементом любого стартера является конденсатор, обеспечивающий снижение импульса, который образуется во время размыкания контактов, а также увеличивает его продолжительность.Принцип работы стартера: works.doklad.ru - Учебные материалы

А дроссель, по своей сути, самая обычная катушка индуктивности с ферромагнитным сердечником.

Как запускается люминесцентная лампа

Итак, теперь давайте подробно разберем алгоритм включения лампочки, и какую роль при этом играют дроссель и стартер.

Сразу по факту подачи напряжения на светильник начинает работать стартер, то есть все напряжение уходит на его контакты.

Поэтому на пластинах возникает эффект тлеющего разряда (величина тока в 30- 50 мА), который разогревает электроды из биметаллического материала и под действием температуры они изгибаются.

Изгибающиеся пластины замыкают цепь и теперь по ней протекает ток, начинающий разогревать электроды, находящиеся в лампе. Причем величина этого тока ограничивается дросселем.

Это происходит до того момента пока они не разогреются до 800 — 900 градусов по Цельсию. В результате этого процесса возрастает электронная эмиссия, которая значительно облегчает пробой газового промежутка.Принцип работы стартера: works.doklad.ru - Учебные материалы

В это же время электроды стартера остывают (потому что теперь там нет тлеющего разряда, ранее нагревавшего их) и биметаллическая пластина начинает возвращаться в исходное состояние.

И в тот самый момент когда контакты разрываются в дросселе возникает ЭДС самоиндукции с повышенным напряжением, достигающим 1 кВ, которое в виде импульса прикладывается к лампе.

А так как до этого электроды были предварительно разогреты, то происходит пробой газа и лампочка начинает светиться.

Теперь, когда лампа светится, через стартер проходит лишь половина первоначального уровня напряжения, а этого недостаточно чтобы вновь запустить работу стартера.

Таким образом, зная как протекает весь процесс, можно точно сказать какие задачи исполняют стартер и дроссель.

Какие задачи исполняют стартер и дроссель

Итак, стартер служит для:

1.Принцип работы стартера: works.doklad.ru - Учебные материалы Замыкания цепи и для предварительного прогрева электродов лампы с целью обеспечить более легкий процесс розжига лампы.

2. Разрывает цепь после успешного прогрева электродов и тем самым провоцирует образование ЭДС самоиндукции в дросселе с повышенным напряжением, который и запускает процесс свечения лампы.

А у дросселя уже три функции:

1. Выполняет функцию ограничителя тока при замыкании контактов стартера.

2. Выполняет роль генератора импульса высокого напряжения (в момент размыкания контактов стартера).

3. И играет функцию стабилизатора горения дугового разряда в период работы люминесцентной лампы освещения.

Заключение

Это все, что я хотел вам рассказать о назначении стартера и дросселя, а также каким образом они запускают процесс свечения в люминесцентной лампе. Если статья оказалась полезной, то оцените ее. Спасибо за ваше внимание!

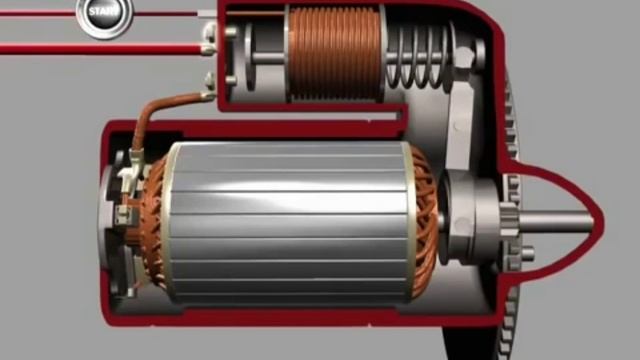

Принцип работы и устройство стартера — Стартер, генератор — Статьи

В настоящее время практически все разновидности стартеров, используемых на современных автомобилях, имеют сходное устройство и принципы работы.Принцип работы стартера: works.doklad.ru - Учебные материалы В упрощенном виде устройство стартера можно представить как мощный электромотор кратковременного действия, на валу которого расположена шестерня, звенья которой зацепляются с венцом маховика при подаче питания на стартер. Синхронное включение электродвигателя и зацепление шестерни, осуществляется при помощи втягивающего реле.

Питание стартер получает исключительно от аккумуляторной батареи, по этой причине в стартере используется двигатель постоянного тока с последовательной или параллельно-последовательной схемой соединения обмоток якоря и статора. Непосредственное включение в работу электродвигателя осуществляется с помощью контактов, замыкаемых втягивающим реле при помощи системы рычагов и шестерни обгонной муфты.

Согласно принципу работы стартера обгонная муфта (иначе ее называют бендиксом) передает крутящий момент якоря стартера непосредственно на маховик двигателя автомобиля. Благодаря тому, что бендикс имеет возможность перемещаться по специальным шлицам, винтообразно, вдоль вала, при скорости вращения маховика выше числа оборотов электродвигателя, шестерня расцепляется и отбрасывается назад.Принцип работы стартера: works.doklad.ru - Учебные материалы

Кроме того, конструкцией стартера обеспечивается то, что в одну сторону шестерня вращается свободно, а в другую — только вместе с якорем, тем самым предотвращается одновременная работа стартера вместе с основным двигателем.

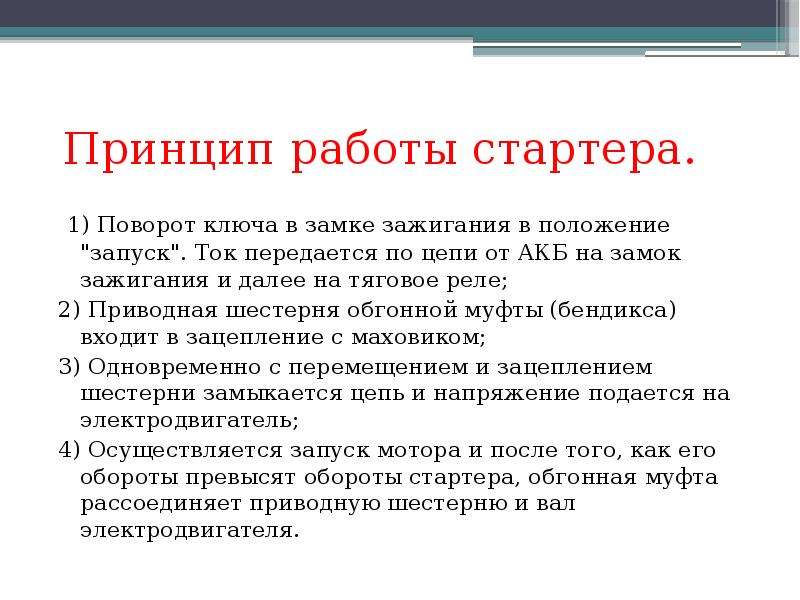

Что касается краткого описания принципа работы стартера, то она осуществляется следующим образом: в момент установки ключа зажигания в положение «стартер» происходит подача питания на агрегат с плюсовой клеммы аккумулятора на контакты обмотки втягивающего реле. Под воздействием образовавшегося магнитного поля якорь втягивающего реле начинает перемещаться внутри катушки, увлекая за собой обгонную муфту.

После того, как основные шестерни вошли в зацепление замыкаются контакты, подающие напряжение с АБ на обмотки электродвигателя, после включения, которого, приходит в движение и маховик двигателя внутреннего сгорания. Точно также построен принцип работы стартера ваз, небольшой его особенностью является то, что благодаря использованию в двигателе смешанного возбуждения обмоток, а также наличию коллектора специальной конструкции, достигнуты более высокие показатели надежности и увеличены сроки службы щеток.Принцип работы стартера: works.doklad.ru - Учебные материалы

Похожие материалы

Стартёр.Устройство и принцип работы автомобильного стартера.

Устройство и подключение автомобильного стартера

Автомобильный стартер представляет собой маленький 4-х полосный электродвигатель, который обеспечивает первичное вращение коленчатого вала. Это необходимо для того, чтобы обеспечить необходимую частоту его вращения для запуска двигателя внутреннего сгорания. Как правило, для запуска бензинового двигателя среднего объёма цилиндров необходимо иметь стартер, который обладает в среднем 3 кВт энергии.

Стартер является двигателем постоянного тока и питает энергию от аккумуляторной батареи. Забирая напряжения от аккумулятора, электродвигатель увеличивает свою мощность с помощью 4 щёток, которые являются неотъемлемой частью любого автомобильного стартера.
Среди большого количества подобных электромагнитных двигателей различают всего 2 основных вида: стартеры с редуктором и без него.Принцип работы стартера: works.doklad.ru - Учебные материалы
Многие специалисты советуют использовать стартер с редуктором. Это обусловлено тем, что подобное устройство обладает сниженной потребностью тока для эффективной работы. Такие устройства будут обеспечивать кручение коленчатого вала даже при низком заряде аккумулятора. Также одним из самых важных плюсов такого устройства является наличие постоянных магнитов, которые сводят проблемы с обмоткой статора к минимуму. С другой стороны при длительном использовании такого устройства есть вероятность поломки вращающей шестерни. Но к этому, как правило, приводит заводской брак или попросту некачественное производство.
Стартеры, которые не имеют устройство редуктора обладают непосредственно прямым действием на вращение шестерни. В данной ситуации владельцы автомобилей, которые имеют без редукторные стартеры выигрывают в то, что такие устройства имеют более простую конструкцию и легко поддаются ремонту. Также стоит отметить, что после подачи тока на электромагнитный включатель происходит моментальное сцепление шестерни с маховиком.Принцип работы стартера: works.doklad.ru - Учебные материалы Это позволяет обеспечить весьма быстрое зажигание. Стоит отметить тот факт, что подобные стартеры обладают высокой выносливостью, а вероятность поломки из-за воздействия электричества сведена к минимуму. Но устройства без редуктора имеют вероятность плохой работы при низких температурах.

При подачи тока от аккумуляторной батареи автомобиля, приводимого с помощью замыкания зажигания, на редукторный стартер происходит процесс подачи тока на якорь стартера через редуктор, который увеличивает мощность проходящего напряжения в разы. Далее происходит передача крутящего момента с якоря на шестерню. Всё это также происходит при помощи редуктора, который наделён постоянно работающими магнитами, а специальные щётки, которые способны вырабатывать большее сопротивление чем щётки обычного стартера позволяют обеспечить его постоянную и эффективную работу.

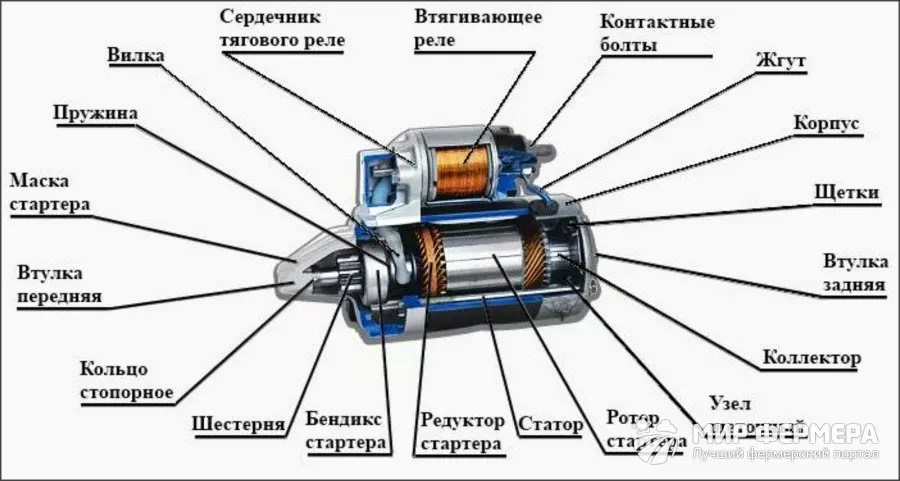

Схема стартера:



1 – крышка со стороны привода;

14 – крышка реле;

2 – стопорное кольцо;

15 – контактные болты;

3 – ограничительное кольцо;

16 – коллектор;

4 – шестерня привода;

17 – щетка;

5 – обгонная муфта;

18 – втулка вала якоря;

6 – поводковое кольцо;

19 – крышка со стороны коллектора;

7 – резиновая заглушка;

20 – кожух;

8 – рычаг привода;

21 – шунтовая катушка обмотки статора;

9 – якорь реле;

22 – корпус;

10 – удерживающая обмотка тягового реле;

23 – винт крепления полюса статора;

11 – втягивающая обмотка тягового реле;

24 – якорь;

12 – стяжной болт реле;

25 – обмотка якоря;

13 – контактная пластина;

26 – промежуточное кольцо.Принцип работы стартера: works.doklad.ru - Учебные материалы

Схема стартера:



1 – вал привода;

20 – контактные болты;

2 – втулка передней крышки;

21 – вывод «положительных» щеток;

3 – ограничительное кольцо;

22 – скоба;

4 – шестерня с внутренним кольцом обгонной муфты;

23 – щеткодержатель;

5 – ролик обгонной муфты;

24 – «положительная» щетка;

6 – опора вала привода с вкладышем;

25 – вал якоря;

7 – ось планетарной шестерни;

26 – стяжная шпилька;

8 – прокладка;

27 – задняя крышка с втулкой;

9 – кронштейн рычага;

28 – коллектор;

10 – рычаг привода;

29 – корпус;

11 – передняя крышка;

30 – постоянный магнит;

12 – якорь реле;

31 – сердечник якоря;

13 – удерживающая обмотка;

32 – опора вала якоря с вкладышем;

14 – втягивающая обмотка;

33 – планетарная шестерня;

15 – тяговое реле;

34 – центральная (ведущая) шестерня;

16 – шток тягового реле;

35 – водило;

17 – сердечник тягового реле;

36 – шестерня с внутренними зубьями;

18 – контактная пластина;

37 – кольцо отводки;

19 – крышка тягового реле;

38 – ступица с наружным кольцом обгонной муфты.Принцип работы стартера: works.doklad.ru - Учебные материалы

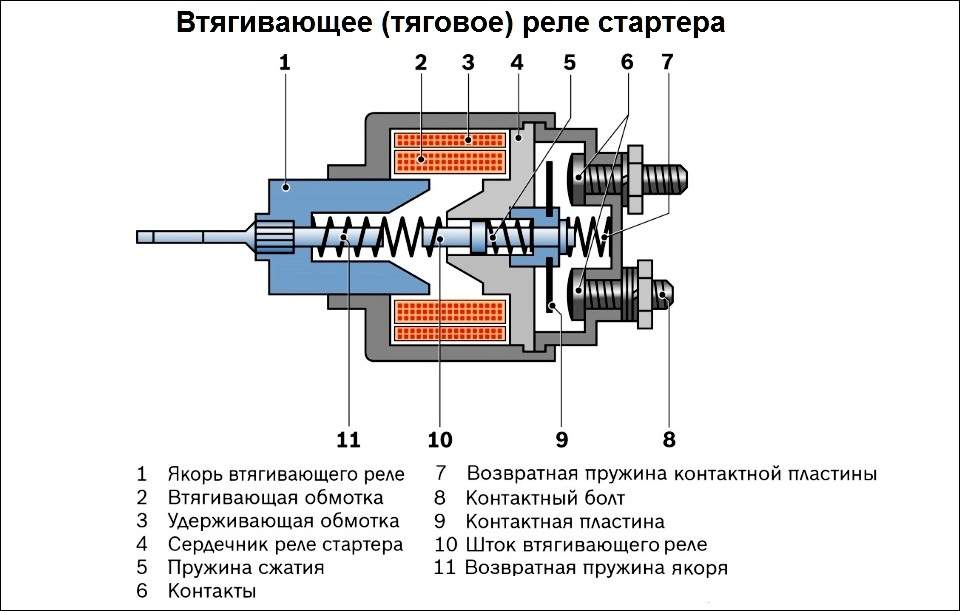

Схема соединений стартера





На представленном рисунке можно более подробно увидеть принцип работы стартера. Во время приведения стартера в активное состояние, напряжение обеспечиваемое аккумулятором, который в свою очередь приводится в действие с помощью включения зажигания, попадает сразу на 2 обмотки реле, которое обеспечивает тягу стартера (втягивающую 14 (см. рис. Схема стартера ВАЗ 2110 «5702.3708») и удерживающую 13). Из-за магнитного поля, которое создаётся обмотками якоря реле (12) втягивается и при мощи рычага (10) приводит в действие шестерню (4), которая моментально взаимодействует с маховиком двигателя. После того, как произошло полное замыкание контактных болтов (20) пластины (18) прекращает своё действие втягивающая обмотка. В это время якорь реле находится во втянутом положении с помощью одной лишь удерживающей обмоткой. Когда происходит поворот ключа зажигания во 2-е положение, происходит обесточивание обмотки, которая удерживает якорь реле.Принцип работы стартера: works.doklad.ru - Учебные материалы

Тем самым якорь возвращается в исходное положение с помощью специальной пружины. Таким образом, с помощью рычага (10) выводится шестерня (4), которая зацепляется с маховиком двигателя.

Как работает весенний запуск | Кинетэко


Kineteco
Пружинные стартеры не требуют внешних источников питания, в отличие от их электрических, пневматических (пневматических) или гидравлических систем. Они просты, компактны и надежны и часто являются предпочтительным выбором для резервного запуска.

Серия Kineteco , состоящая из пружинных стартеров , является прямой заменой существующей электрической (или другой) системы стартера, что упрощает и упрощает их установку.

Использование пружинного стартера

Kineteco безопасно и просто. Пользователь заводит стартер с помощью прилагаемой рукоятки. Храповой механизм намотки означает, что пользователь может наматывать так быстро или медленно, как пожелает.Принцип работы стартера: works.doklad.ru - Учебные материалы После намотки пружинный пускатель может быть отключен, когда пользователь будет готов и решит это сделать. Отсутствует риск, связанный с электрическими, пневматическими или гидравлическими источниками энергии.

Kineteco Пружинные стартеры преобразуют накопленную потенциальную энергию в виде взведенной пружины в кинетическую энергию вращения, используемую для проворачивания и запуска двигателя.Пружина заводится простым ручным поворотом. Энергия высвобождается нажатием на рычаг стартера.

В Kineteco пружинные стартеры :

используются пружины двух типов.

Диск Пружины (также называемые «шайбы Бельвиля») – стальные шайбы конической формы, сжимаемые с помощью шарикового винта.

Преимущества тарельчатой ​​пружины для пружинного запуска:

  • Высокий выходной крутящий момент
  • Прочный

Силовая Пружины (также называемые «часами») – спиральный плоский стальной лист, наматываемый.Принцип работы стартера: works.doklad.ru - Учебные материалы

Преимущества силовой пружины для пружинного пуска:

  • Большое число выходных оборотов
  • Компактный

Kineteco использует в своем ассортименте пружины обоих типов, каждый из которых имеет преимущества в различных областях применения.

Модели Kineteco с дисковыми пружинами:

Модели Kineteco с силовыми пружинами:

  • СМС/СМС
  • СЗС/СЗР
  • СЖС/СЖР

В дополнение к различным пружинным технологиям, Kineteco впервые применил технологию редуктора для пружинного пуска.Использование Z-образного редуктора на моделях SZS/SZR и SZHS/SZHR позволяет не только настроить подачу энергии от пружины на запуск двигателя, но также позволяет настроить корпус пружинного стартера . отодвинулись от двигателя и создали больший просвет.

Краткое руководство: как работает стартер

Понимание основных принципов работы вашего автомобиля может быть очень полезным.Принцип работы стартера: works.doklad.ru - Учебные материалы Без стартера ваш автомобиль просто не заведется, поэтому хорошо знать простые задействованные механизмы.

Что делает стартер?

Расположенный рядом с коробкой передач в автомобиле стартер отвечает за запуск автомобиля. Он расположен рядом с трансмиссией, так как ему необходимо превратить стартер в маховик (зубчатая шестерня, прикрепленная к задней части двигателя).

Каковы основные части стартера?

Основными частями являются сам стартер и соленоид стартера. Соленоид (устройство, в котором переключатель включает электромагнит для замыкания цепи) требуется, поскольку переключатель должен включаться и выключаться как можно быстрее, чтобы предотвратить искрение.

Соленоид обычно находится на стартере, хотя иногда он может быть и на стенке крыла. К соленоиду стартера будет подключен красный силовой провод. Этот силовой провод (защищенный реле стартера) проходит между аккумуляторной батареей и соленоидом стартера.Принцип работы стартера: works.doklad.ru - Учебные материалы Силовой провод передает сильный электрический ток от аккумулятора к стартеру — для этого высокого тока требуется большой выключатель.

Что входит в состав стартера?

Чтобы двигатель запустился, его нужно провернуть на скорости, чтобы цилиндры могли всосать топливо и воздух, которые затем будут сжиматься.Эту роль выполняет стартер – он вращает двигатель, чтобы запустить процесс сгорания.

Электрический стартер имеет вал с небольшой шестерней (иногда называемой шестерней). К задней части коленчатого вала также прикручена гибкая пластина или маховик. Шестерня входит в зацепление с большим зубчатым венцом вокруг обода маховика двигателя. Важно помнить, что стартер не включен постоянно.

Другим ключевым компонентом стартера является устройство, называемое зубчатым колесом Bendix.При этом его шестерня входит в зацепление с зубчатым венцом на маховике, но только в то время, когда стартер вращает двигатель. Когда двигатель набирает обороты, шестерня Bendix отключается — либо по инерционной системе, либо по системе предварительного включения.Принцип работы стартера: works.doklad.ru - Учебные материалы

Итак, что в первую очередь включает стартер?

Выключатель стартера обычно приводится в действие ключом зажигания. Он срабатывает, когда ключ поворачивается в исходное положение, таким образом замыкая цепь. Как правило, выключатель зажигания имеет возвратную пружину, которая гарантирует, что после отпускания ключа он вернется в исходное положение и выключит стартер.

Стартер остается включенным?

Нет, и на самом деле важно, чтобы стартер крутил ровно столько, сколько необходимо для запуска двигателя. Он потребляет большое количество электроэнергии, поэтому может быстро разрядить аккумулятор автомобиля, если оставить его включенным. Точно так же бендикс будет активирован, если ключ зажигания будет повернут, когда автомобиль уже работает, что затем втолкнет шестерню стартера в маховик, который уже будет вращаться. Это может привести к зацеплению движущихся шестерен и поломке зубьев шестерни стартера, а также вызвать неприятный хруст.Принцип работы стартера: works.doklad.ru - Учебные материалы

Горячий наконечник** Если вам нужен новый стартер, обязательно присмотритесь к ценам и сравните цены.

Keep Your Starter Crankin’ — Lares Corporation

Статья Фрэнка Пеннипакера из журнала Skinned Knuckles Magazine





 Есть ли у вашего стартера необходимая мощность?



Когда вы нажимаете выключатель стартера, нажимаете кнопку стартера или поворачиваете ключ, вы ожидаете услышать энергичное ура-ра-ра-ра, после чего двигатель запускается.Иногда реакция очень вялая раааааааааааааааааааааааааааааа или ничего, кроме щелчка, и вы знаете, что стартер работает не так, как вы ожидаете, и вам нужно это исправить.

На создание этой статьи меня вдохновили дискуссии о проблемах с запуском на нескольких онлайн-форумах различных автомобильных клубов. Часто ни лица, задающие вопросы, ни лица, дающие ответы, точно не понимают, какое напряжение и ток необходимы для питания стартера.Принцип работы стартера: works.doklad.ru - Учебные материалы В этой статье объясняется, что нужно сделать, чтобы убедиться, что стартер получает электроэнергию, необходимую для выработки механической мощности, необходимой для запуска двигателя.

Следует помнить о нескольких важных моментах. Во-первых, стартер — это электродвигатель, который преобразует электроэнергию от аккумулятора в механическую энергию, которая запускает двигатель. Во-вторых, стартер должен иметь достаточную электрическую мощность, чтобы генерировать необходимую механическую мощность. И в-третьих, для запуска двигателя требуется много энергии; требуемый ток исчисляется сотнями ампер. Теперь к деталям.

Основы электротехники

Вам необходимо знать некоторые основы электротехники, чтобы понять, как работает система стартера.

В цепи постоянного тока (DC) есть три величины: ток, напряжение и сопротивление.

Ток — это скорость потока электричества, измеряемая в амперах, обычно называемых амперами. Напряжение, измеряемое в вольтах, представляет собой электрическое давление, которое заставляет течь ток.Принцип работы стартера: works.doklad.ru - Учебные материалы Сопротивление, измеряемое в омах, — это то, что ограничивает ток, электрический эквивалент трения.

Закон Ома определяет соотношение между током (I), напряжением (V) и сопротивлением (R).Есть три формы закона Ома. Три формы эквивалентны, и любую из трех форм можно получить из любой другой с помощью алгебры. Все три формы приведены здесь для удобства.

  1. I = V/R  Ток в амперах равен напряжению в вольтах, деленному на сопротивление в омах.
  2. R = V/I Сопротивление равно напряжению, деленному на ток
  3. В = R * I  Напряжение равно сопротивлению, умноженному на ток

Если вам известны две величины, вы можете вычислить третью, используя закон Ома.

На рис. 1 показана простая схема. Здесь батарея обеспечивает 6 вольт, которые перемещают cutTent через сопротивление 0,02 Ом. Ток составляет 6 вольт, деленное на 0,02 Ом или 300 ампер.



Энергия и мощность

Энергия — это способность совершать работу или выделять тепло.Принцип работы стартера: works.doklad.ru - Учебные материалы Энергия может иметь множество форм. Одной из форм является механическая энергия, способность перемещать объект против силы, противодействующей этому движению, или электрическая энергия, способность перемещать электричество по цепи против электрического сопротивления этой цепи.

Мощность — это скорость потока энергии, и каждая форма энергии имеет соответствующую форму мощности. Единицей механической мощности является лошадиная сила, которая представляет собой мощность, необходимую для перемещения объекта на 550 футов в секунду при сопротивлении в 1 фунт. Единицей электрической мощности является ватт, то есть мощность, необходимая для перемещения 1 ампера при напряжении 1 вольт.

Механическая энергия может быть преобразована в электрическую с помощью генератора или генератора переменного тока. Электрическая энергия может быть преобразована в механическую энергию с помощью электродвигателя.Если бы преобразование можно было выполнить со 100% эффективностью, 746 ватт преобразовались бы в 1 лошадиную силу или 1 лошадиная сила преобразовалась бы в 746 ватт.Принцип работы стартера: works.doklad.ru - Учебные материалы Преобразование не может быть выполнено со 100 % эффективностью, потому что часть электроэнергии теряется при перемещении электричества по электрическим проводникам генератора или двигателя, а часть механической энергии теряется при преодолении трения. Потерянная мощность становится теплом.

Для расчета электрической мощности:

P=V * I  Мощность (в ваттах) равна напряжению (в вольтах), умноженному на ток (в амперах)

В схеме на рис. 1 мощность равна 6 вольт, умноженных на 300 ампер, или 1800 ватт.Поскольку цепь представляет собой резистор, который преобразует электрическую энергию в тепло, все 1800 Вт преобразуются в тепло.

Двигатели

Стартер — это двигатель, который преобразует электрическую энергию от аккумулятора в механическую энергию для запуска двигателя. Ток течет через катушки возбуждения, которые создают магнитное поле. Ток также протекает по обмоткам якоря. Этот ток в якоре взаимодействует с магнитным полем, создавая силу, которая создает крутящий момент, поворачивающий якорь.Принцип работы стартера: works.doklad.ru - Учебные материалы Крутящий момент пропорционален току в якоре. Когда якорь вращается, его движение генерирует напряжение, которое вычитается из напряжения, подаваемого аккумулятором, и уменьшает ток якоря и крутящий момент.

Стартовая система

На рис. 2 показана система стартера, состоящая из аккумулятора, стартера, выключателя стартера и кабелей. Для определения напряжений и токов необходимо знать электрические характеристики аккумуляторной батареи, стартера и кабелей.

Трудно получить характеристики стартера для старинных автомобилей. Стартеры были куплены по запчастям; производитель автомобилей не изготовил стартеры. Спецификации согласовывались между поставщиками деталей и производителями и обычно не публиковались. Я нашел спецификации для стартеров, сделанных North East Electric Company (слилась с Delco в 1929 году), Atwater Kent (больше не работает) и Delco-Remy. Поскольку эти пускатели имеют схожие характеристики, один из них будет основой для «типичного» пускателя, который будет использоваться в качестве примера.Принцип работы стартера: works.doklad.ru - Учебные материалы

Эти стартеры использовались с двигателями 1920-х годов объемом около 200 кубических дюймов со степенью сжатия около 4:1. После определения напряжения и тока, необходимых для питания примера стартера, я буду обсуждать стартеры для других двигателей.

Важно подавать большой ток, который потребляет стартер до того, как он начнет вращение ng , чтобы позволить стартёру развить высокий крутящий момент для начала вращения. Примерный стартер рассчитан на ток 590 ампер при 3.1 вольт при заблокированном (не вращающемся) валу. Следующие расчеты относятся к условиям пикового тока при первом включении пускателя.

Используя вторую версию закона Ома:

Р= В/Я

Сопротивление равно напряжению, деленному на ток Стартер имеет сопротивление, равное 3,1 В, деленное на 590 А, что составляет 0,00525 Ом.

Автомобильные аккумуляторы предназначены для выработки большого тока, необходимого в течение нескольких секунд, обычно необходимых для запуска двигателя, и рассчитаны на «пусковой ток».Принцип работы стартера: works.doklad.ru - Учебные материалы «Но когда батарея выдает сотни ампер, ее напряжение упадет до гораздо меньшего, чем номинальные 6 вольт или 12 вольт. Номинальный пусковой ток означает, что при 32 градусах по Фаренгейту батарея будет производить такое же количество ампер без своего напряжения. падение напряжения ниже 1,2 В на элемент в течение 30 секунд.6-вольтовая батарея имеет три элемента и рассчитана на пусковой ток не менее 3,6 В, а 12-вольтовая батарея с шестью элементами рассчитана на пусковой ток не менее 7,2 В. Аккумулятор в примере представляет собой аккумулятор на 6 В, рассчитанный на более чем 600 ампер при пуске.

Сопротивление кабелей зависит от размера кабелей и их длины. В таблице 1 показаны диаметры и сопротивления медных проводов от калибра 0000 (также называемого калибром 4/0) до калибра 6. Указанные диаметры относятся к многожильным проводам, которые обычно используются для аккумуляторных кабелей. Многожильный провод больше, чем сплошной провод, потому что между жилами есть небольшое пространство.Принцип работы стартера: works.doklad.ru - Учебные материалы

В примере системы стартера есть три кабеля: от аккумулятора к выключателю стартера (1), от выключателя к стартеру (2) и от аккумулятора к заземлению на коробке передач (3).В некоторых автомобилях аккумулятор заземлен на шасси и есть кабель от шасси к блоку двигателя. Необходимо рассчитать общее сопротивление всех кабелей. Общая длина кабелей в примере составляет 7,6 фута, а кабели имеют калибр 0. Согласно таблице проводов, кабель калибра 0 имеет сопротивление 0,0000983 Ом на фут. Кабель калибра O длиной 7,6 фута имеет сопротивление 0,00075 Ом.

Другим компонентом системы запуска является выключатель. Когда переключатель разомкнут, сопротивление практически бесконечно, поэтому ток не течет.Когда переключатель замкнут, сопротивление переключателя намного меньше сопротивления кабелей, а протекающий ток зависит только от аккумулятора, кабелей и стартера.

Расчет напряжения и тока является приблизительным. Напряжение и ток батареи зависят от температуры, уровня заряда батареи и возраста батареи.Принцип работы стартера: works.doklad.ru - Учебные материалы Вы можете использовать эту аппроксимацию для устранения неполадок в системе, понимая, что это аппроксимация. Следует понимать, что рассчитанные напряжения и токи относятся к кратковременному периоду, когда стартер и двигатель не вращаются.Как только стартер начнет вращаться и проворачивать двигатель, прежде чем воспламенится топливно-воздушная смесь и двигатель провернется, ток стартера уменьшится, а напряжение возрастет. Когда топливно-воздушная смесь в цилиндрах начнет воспламеняться и двигатель провернется, стартер отключится от двигателя и ток отключится

Расчет общего сопротивления:

Сопротивление пускателя – 0,00525
+ Сопротивление кабелей – 0,00075
Общее сопротивление – 0.00600 Ом

Используя закон Ома:
Ток через пускатель = 3,6 В / 0,00600 Ом = 600 А
Напряжение через пускатель = 600 А* 0,00525 Ом = 3,15 В



Теперь это состояние до того, как стартер начнет вращаться; напряжение батареи составляет 3,6 вольта, в то время как батарея выдает 600 ампер, на кабелях есть падение 0,45 вольта, и стартер получает 3,15 вольта.Принцип работы стартера: works.doklad.ru - Учебные материалы Как только стартер вращается и запускает двигатель, стартер вырабатывает напряжение, противодействующее напряжению аккумуляторной батареи, ток падает, а напряжение на стартере возрастает до 4.5 на 5 вольт.

Другие транспортные средства

Получить технические характеристики пускового устройства может быть сложно, и эти характеристики необходимы для расчета напряжений и cmTents для вашей пусковой системы. Вот несколько советов: спрашивайте у других владельцев подобных моделей той же марки автомобиля, консультируйтесь на интернет-форумах по вашей марке автомобиля, консультируйтесь в библиотеках и архивах клубов. (Информация о пусковом устройстве, используемая в этой статье, была получена из архивов клуба Г. Х. Франклина.) Если двигатель аналогичен приведенному в примере, напряжения и токи, вероятно, будут аналогичными; однако, если двигатель больше или меньше, ток можно масштабировать, в то время как напряжения будут примерно одинаковыми, а номинальные пусковые токи рекомендуемых аккумуляторов будут подсказкой.Принцип работы стартера: works.doklad.ru - Учебные материалы Поскольку срок службы батарей составляет всего несколько лет, ваша батарея, вероятно, была произведена в последние несколько лет, и вы сможете получить данные о пусковом токе батареи у производителя батареи.

Дизельным двигателям

требуется большая мощность при проворачивании коленчатого вала, чем сопоставимым бензиновым двигателям.

Автомобили с 6-вольтовыми системами будут иметь примерно такое же напряжение, как и в примере, если аккумулятор имеет достаточный пусковой ток и кабели имеют достаточно низкое сопротивление. Например, автомобили с 12-вольтовыми системами будут иметь примерно вдвое большее напряжение, при условии, что батареи и кабели соответствуют требованиям, то есть напряжение заблокированного ротора составляет около 6.3 вольта и пусковые напряжения около 9-10 вольт.

В огромном мире автомобилей с бензиновыми и дизельными двигателями есть стартеры, которые не работают так, как описано, но это относится к большинству из них.

Поиск и устранение неисправностей

Знание ожидаемых напряжений позволяет сравнивать фактические напряжения с ожидаемыми.Принцип работы стартера: works.doklad.ru - Учебные материалы И это позволит изолировать проблему. Если напряжения на стартере достаточно, а пуск по-прежнему вялый, это говорит о том, что проблема в самом стартере.Вам нужно либо восстановить его, либо заменить. Если напряжение батареи низкое, ее необходимо либо зарядить, либо заменить. Внимание: работа стартера более 15 секунд может привести к перегреву.

Замена батареи

Если вам нужно приобрести новую батарею, лучше всего выяснить ток стартера при пуске заблокированного ротора и купить батарею, которая будет обеспечивать такое количество ампер. Усилители с заблокированным ротором — это то, что требуется для создания максимального крутящего момента для запуска двигателя.Если у вас есть выбор аккумуляторов, вероятно, лучше подойдет тот, у которого больше емкость, если он подойдет. Емкость аккумулятора можно проверить, измерив его напряжение во время работы стартера.

Замена кабелей

При замене кабелей лучше всего знать пусковые усилители с заблокированным ротором.Принцип работы стартера: works.doklad.ru - Учебные материалы Не полагайтесь на кабели в транспортном средстве в качестве датчика подключения.

Если автомобилю несколько десятков лет. кабели могли быть заменены на меньшие. Меньшие кабели имеют слишком большое сопротивление.а высокое сопротивление вызывает сильное падение напряжения, что снижает напряжение и помехи для стартера, вызывая вялый пуск. Падение напряжения в кабеле должно быть менее 0,5 В в 6-вольтовой системе и менее 1 В в 12-вольтовой системе. Если известен пусковой ток заблокированного ротора. Вы можете определить, какой калибр кабеля вам нужен, используя таблицу проводов.

Определение сечения проволоки:

Используя закон Ома:

Максимальное сопротивление = 0,5 В/ампер с заторможенным ротором (для 6-вольтовой системы)

Максимальное сопротивление = 1 В/ампер с заторможенным ротором (для 12-вольтовой системы)

Измерьте кабели от обеих клемм аккумуляторной батареи до стартера, чтобы определить общую длину.Максимальное количество омов на фут = максимальное сопротивление / общая длина.Принцип работы стартера: works.doklad.ru - Учебные материалы Выберите кабельный калибр из таблицы проводов (басня 1), который имеет меньше, чем максимальное значение Ом на фут.

Вы также можете использовать таблицу проводов для определения сечения кабеля, установленного в транспортном средстве, путем измерения диаметра проводника (не измеряйте диаметр изоляции) и сравнения его с диаметрами, указанными в таблице проводов.

Проверьте кабели, измерив падение напряжения при включении стартера.

Кабели батареи не должны быть алюминиевыми. Так как алюминий имеет более высокое удельное сопротивление, чем медь. алюминиевый провод должен быть на 2 калибра больше, чтобы иметь такое же сопротивление, как у меди. Трудно сделать надежное низкоомное соединение с алюминиевым проводом.

Если знание — сила. эти знания должны помочь вам убедиться, что ваш стартер получает необходимую мощность.

——

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ СТАРТЕРА

Учитывая, сколько раз вы заводите машину.послезавтра.Принцип работы стартера: works.doklad.ru - Учебные материалы месяц за месяцем. стартер — довольно надежный механизм. По сути, это не что иное, как электродвигатель, который активируется, когда водитель поворачивает ключ в положение «СТАРТ» или нажимает на напольный переключатель стартера. Мотор крутится. поворот выдвижной шестерни на конце вала. При активации. эта шестерня входит в зацепление с зубьями маховика и вращает маховик. перемещение поршней вверх и вниз, что позволяет двигателю запускаться самостоятельно. Обычно стартер не требует особого внимания или обслуживания.

Несмотря на то, что у стартера могут возникнуть внутренние электрические проблемы — плохая катушка возбуждения или поврежденный якорь, — большинство проблем относительно просто устранить.

СТАРТЕР ВООБЩЕ НЕ РАБОТАЕТ, ИЛИ ТРЕТИТ ИЛИ ПРОВОДИТ ОЧЕНЬ МЕДЛЕННО

  1. Проверьте аккумулятор. Наиболее вероятной причиной является разряженный или разряженный аккумулятор.
  2. Проверьте кабели — ослабленные или проржавевшие кабели не обеспечивают достаточный ток для работы стартера.Принцип работы стартера: works.doklad.ru - Учебные материалы Помните, что шестивольтовая электрическая система требует гораздо более длинных кабелей, чем двенадцативольтовая.Используйте кабели калибра не менее «0» — лучше «оо» или даже «ооо» – с шестивольтовой системой.
  3. Проверьте соединения — ослаблены соединения на аккумуляторе. переключатель стартера или стартер — или даже заземление — не позволит стартеру работать.
  4. Проверьте внутреннюю электрическую часть — магазин стартера может проверить ваш стартер, чтобы определить, не сломана ли катушка возбуждения или не закорочен ли якорь или коммутатор.

СТАРТЕР ЩЕЛКАЕТ, НО НЕ ВРАЩАЕТСЯ

  1. Проверить соленоид (на новых автомобилях) — электрические контакты в соленоиде иногда заедают.Многие соленоиды легко заменяемы.
  2. Напряжение батареи слишком низкое — зарядите батарею или используйте «донорскую» батарею или аккумуляторную «прыжку» для увеличения напряжения.

СТАРТЕР СРАБАТЫВАЕТ ИНОГДА

  1. Проверьте коммутатор — есть вероятность, что на коммутаторе есть мертвая зона.Принцип работы стартера: works.doklad.ru - Учебные материалы Когда это место находится под щеткой, двигатель не будет работать.
  2. Проверьте щетки — незакрепленная, поврежденная или изношенная щетка иногда не обеспечивает надлежащего контакта с якорем.
  3. Проверьте маховик — сколотый или сломанный зуб на маховике приведет к отказу, когда этот зуб входит в зацепление с шестерней стартера.

СТАРТЕР ВРАЩАЕТСЯ, НО ДВИГАТЕЛИ НЕ ЗАВОДЯТ

  1. Проверьте шестерню стартера — шестерня в сборе (обычно узел Bendix) не зацепляется с маховиком. Сменные узлы Bendix обычно доступны.
  2. Зубья маховика сорваны — маловероятно, но все же маловероятно.





Как работает шестерня



Когда стартер вращается, шестерня входит в зацепление, и шестерня вращает маховик.Когда двигатель запускается, маховик вращается быстрее, чем шестерня, и заставляет шестерню скользить по валу, выходя из зацепления.










Первоначально напечатано в журнале Skinned Knuckles , авторские права принадлежат SK Publishing/ Skinned Knuckles Magazine.Принцип работы стартера: works.doklad.ru - Учебные материалы Перепечатка любой части запрещена без письменного разрешения SK Publishing, PO Box 6983, Huntington Beach, CA 92615.

Подписка на журнал Skinned Knuckles стоит 28 долларов.00 за двенадцать ежемесячных выпусков (в США). Свяжитесь с Skinned Knuckles по почте: PO Box 6983, Huntington Beach, CA 92615; Веб-сайт skinnedknuckles.net и нажмите «Подписаться» или «PayPal». Электронная почта [email protected], телефон: 714-963-1558.


Загрузите этот Технический совет в формате PDF

Как работает стартер в вашем автомобиле?


Системы запуска и зарядки являются двумя наиболее важными компонентами вашего автомобиля, они работают вместе, чтобы запустить двигатель и поддерживать питание электрических систем.Пусковая система состоит из мощного электродвигателя постоянного тока (постоянного тока) и прикрепленного к нему соленоида. Соленоид — это то, что берет энергию аккумулятора и подает ее на стартер. Он также толкает шестерню стартера вперед, позволяя ей войти в зацепление с зубьями шестерни маховика двигателя.Принцип работы стартера: works.doklad.ru - Учебные материалы




Стартер питается от автомобильного аккумулятора. Для запуска вашего автомобиля требуется большой ток, поэтому ваша батарея должна иметь достаточную мощность. Проблемы с системой запуска распространены, и не все проблемы вызваны неисправным стартером.Но иногда, когда машина не заводится, а аккумулятор полностью заряжен, виноват стартер. Стартеры изнашиваются.

Как работает система запуска?

Когда мы хотим запустить двигатель нашего автомобиля, его нужно провернуть на определенной скорости, чтобы он всасывал топливо и воздух в цилиндры и сжимал их. Мощный электрический стартер делает вращение. На его валу установлена ​​небольшая шестерня (зубчатое колесо), которая входит в зацепление с большим зубчатым венцом по ободу маховика двигателя.



Когда вы поворачиваете ключ зажигания в положение START, напряжение аккумуляторной батареи проходит через цепь управления стартером и активирует соленоид стартера, который, в свою очередь, включает стартер.Принцип работы стартера: works.doklad.ru - Учебные материалы В то же время соленоид стартера толкает шестерню стартера вперед, чтобы зацепить ее с маховиком двигателя (гибкая пластина в автоматической коробке передач). Маховик крепится к коленчатому валу двигателя. Стартер вращается, проворачивая коленчатый вал двигателя, позволяя двигателю запуститься.В компоновке с передним расположением двигателя стартер установлен низко, ближе к задней части двигателя.


Иногда стартер крутит, но машина не заводится, но это может быть не проблема со стартером. Чаще всего это происходит из-за выхода из строя аккумулятора. Возможно, вы оставили включенным свет, из-за чего разрядился аккумулятор. Если батарея недостаточно заряжена, вы можете услышать щелчок, или стартер может медленно вращаться, а затем, наконец, остановиться. У вас могут быть плохие контакты, коррозия клемм аккумулятора или просто плохой аккумулятор.Прежде чем осматривать стартер автомобиля, проверьте аккумулятор.

Как работает стартер газонокосилки? Полное руководство

Прекрасная цитата о стрижке газонов

«На самом деле мы не верим в косить газон; мы делаем это только для того, чтобы избежать ненужного взаимодействия с соседями».Принцип работы стартера: works.doklad.ru - Учебные материалы

Итак, как работает стартер газонокосилки?

Стартер газонокосилки представляет собой небольшой электродвигатель, который помогает запустить двигатель. Когда вы включаете ключ зажигания, двигатель включается и начинает вращаться.Поэтому двигатель будет подсасывать воздух.

Будь то газонокосилка или другой автомобиль, ни один двигатель не может запуститься, если он не обладает значительной мощностью.

Итак, как работает стартер газонокосилки? Включение маховика необходимо для запуска газонокосилки. Аккумулятор играет важную роль в источнике питания и включает в себя маховик. Затем начинает вращаться коленчатый вал, который поддерживается маховиком. Если вы не нажмете кнопку соленоида, вы не сможете включить стартер.

В этой статье мы подробно расскажем, как работает стартер газонокосилки. Читайте, пока мы не закончим, чтобы узнать точную информацию об этом. Продолжайте прокручивать!

Как работает стартер газонокосилки?

Как работает стартер газонокосилки?

После включения газонокосилки ключом зажигания двигатель начинает вращаться в движении и проворачиваться.Принцип работы стартера: works.doklad.ru - Учебные материалы Как вы думаете, запуск — это простой процесс? Нет! Это сложный процесс, не такой простой, как вы думаете.

Если в двигателе нет нужного уровня воздуха, вам будет трудно его запустить.Поворот машины не произойдет, если нет потока воздуха.

Итак, как достигается свободный поток воздуха внутри двигателя? Когда двигатель вращается снова и снова, он создает всасывание. Это способствует прохождению воздуха внутри машины. Если воздуха нет, то и горения топлива не будет.

Стартер газонокосилки можно сравнить с ключом от шкафчика. Вы должны использовать ключ, чтобы открыть шкафчик, а затем войти в него.

После включения ключа зажигания стартер должен работать плавно, чтобы провернуть двигатель.Только после этого можно запускать газонокосилку. Когда стартер работает ровно, можно заняться другими делами.

Двигатели газонокосилок имеют маховик, установленный на зубчатом венце, с которым соединен конец коленчатого вала.

На стартере газонокосилки имеется ведущая шестерня, которая в основном расположена в канавках зубчатого венца.Принцип работы стартера: works.doklad.ru - Учебные материалы

Стартер газонокосилки получает энергию после поворота ключа зажигания. Также происходит включение электромагнита.

Шток выдвигается из-под соединенной с ним шестерни.Когда шестерня достигнет маховика, стартер газонокосилки провернется.

В результате главный двигатель начнет вращаться для сбора воздуха. Одновременно провода свечей зажигания передают электрический ток к свечам, а камера сгорания получает топливо в процессе зажигания.

Стартер отключается после запуска двигателя. Также останавливается электромагнит, который посылает электричество через катушку с проводом.

Шток снова втягивается в стартер газонокосилки, чтобы не попасть между маховиком и ведущей шестерней.

При повторном соединении ведущей шестерни и маховика произойдет быстрая прокрутка двигателя для стартера. В конечном итоге это приведет к повреждению стартера.

Итак, как работает стартер газонокосилки. Знание механизма дает полное представление о каждой части функций стартера и о том, как они взаимодействуют друг с другом.Принцип работы стартера: works.doklad.ru - Учебные материалы

Как обойти соленоид стартера?

Как обойти соленоид стартера?

Помимо знания того, как работает стартер газонокосилки, важно понимать, как обойти соленоид стартера.

Вы слышите щелчок газонокосилки, но не можете ее запустить? Проблема может быть связана с соленоидом стартера или стартерным двигателем.

Итак, почему это происходит? В основном это происходит, когда соленоид стартера пытается включить газонокосилку. Но этого может не произойти, если у соленоида стартера недостаточно мощности, чтобы переместить шестерню для включения. Также проблема может появиться, если соленоид стартера становится чрезмерно холодным.

Одним из лучших способов решения этой проблемы является обход соленоида стартера. Хотите знать, как обойти соленоид стартера? Ознакомьтесь с этой пошаговой процедурой, чтобы узнать, как обойти соленоид стартера.

Шаг 1 — Проверка батареи

Проверка батареи

Прежде всего, вы хотите проверить состояние батареи, работает ли она идеально или нет.Принцип работы стартера: works.doklad.ru - Учебные материалы Вы можете использовать мультиметр или тестер батареи, чтобы проверить это. Аккумулятор должен показывать 12 В, если с ним нет проблем.Если все в порядке, выполните следующие шаги.

Шаг 2 — Включение ключа зажигания

Включение ключа зажигания

Попробуйте включить газонокосилку, нажав кнопку «СТАРТ». Несмотря на получение питания, брызги не начинались.

Теперь вы хотите оставить зажигание в режиме «РАБОТА». Тем самым вы позволяете току батареи проходить через цепь.

Шаг 3 — Поиск соленоида газонокосилки

Поиск соленоида газонокосилки

Дайте руку на аккумулятор, который в основном расположен под сиденьем газонокосилки.Теперь найдите кабель, который подключен к положительной клемме. Цилиндрическая конструкция прикреплена к положительной клемме и имеет три или четыре провода.

Соленоиды газонокосилки бывают трех- или четырехполюсными. Общая масса подключается к трехполюсному соленоиду, установленному на косилке.Принцип работы стартера: works.doklad.ru - Учебные материалы С другой стороны, для заземления четырехполюсных соленоидов предусмотрена специальная клемма.

Шаг 4 — Идентификация медных опор

Идентификация медных опор

Две большие клеммы оборудованы для соленоида газонокосилки, и к каждой из них подключены большие кабели.Один кабель подключается к положительной клемме аккумулятора, а другой — к двигателю. В данном случае мы смотрим на эти два огромных

.

Шаг 5 — Очистка клемм

Очистка клемм

Ржавчина и грязь могут скапливаться внутри клемм. Вы хотите использовать проволочную щетку, чтобы избавиться от них изнутри и снаружи.

Шаг 6 — Окончательная отделка

Теперь вам нужно прикрепить положительный вывод аккумулятора к двигателю с помощью отвертки.Таким образом можно построить полную цепь, после чего газонокосилка запустится.

Итак, это полные шаги, чтобы узнать, как обойти соленоид стартера.Принцип работы стартера: works.doklad.ru - Учебные материалы

Каковы симптомы неисправного стартера двигателя косилки?

Двигатель самоходной косилки должен запускаться плавно, если нет проблем со стартером. Однако, если есть проблема, вы можете с трудом запустить ее или остановить в течение нескольких секунд после запуска. Каковы симптомы неисправности стартера на двигателе косилки?

Вот несколько общих признаков, которые вы заметите, если задаетесь вопросом: «Каковы симптомы неисправного стартера двигателя самоходной косилки?»

1.Дефектная батарея

Lasica Замена для Ryobi 40V литиевая батарея 6.0Ah OP4040 OP4050A OP40601, совместимая с Ryobi 40-Volt Collection Аккумуляторные электроинструменты Li-ion Battery и Ryobi 40V Lithium Battery Charger

Является ли газонокосилка газонокосилкой Выдает ли он достаточное количество напряжения? Чтобы узнать об этом, вы хотите использовать тестер батареи или миллиметр, чтобы узнать напряжение, которое он генерирует.

Аккумуляторная батарея каждой газонокосилки должна иметь достаточное напряжение, чтобы помочь стартеру запустить двигатель.Принцип работы стартера: works.doklad.ru - Учебные материалы Если у него недостаточно напряжения, вы хотите перезарядить или заменить аккумулятор.

2. Чистые выводы

Чистые выводы необходимы для положительных и отрицательных проводов, которые подключены к аккумулятору. С грязными проводами ваша газонокосилка не сможет установить хороший электрический контакт.

Регулярно удаляйте следы ржавчины или грязи с кабельных зажимов или клемм батареи с помощью проволочной щетки.

3. Проблемы со свечами зажигания

Свеча зажигания Champion Copper Plus Small Engine 861 (1 шт. в упаковке)

Вы проверили свечи зажигания своей газонокосилки? Для бесперебойной работы им требуется регулярная очистка.Проверьте наличие износа или загрязнения свечей зажигания после снятия проводов, соединенных с ними.

Обугленные или замасленные свечи зажигания могут быть причиной неисправности стартера. Если ваши свечи зажигания замаслены, это означает, что поршневые кольца уже повреждены. Следовательно, замена свечей зажигания не решит проблему, если вы не замените поршневые кольца.Принцип работы стартера: works.doklad.ru - Учебные материалы

Однако замена является лучшим вариантом, если вы заметили какие-либо проблемы с износом или повреждением свечей зажигания. Запустите газонокосилку, чтобы увидеть, работает ли газонокосилка идеально или нет.

4. Работающий соленоид стартера

Stens 435-435 Соленоид стартера

В месте между стартером и аккумуляторной батареей находится соленоид стартера. Это специальный переключатель. Когда вы включаете кнопку, электроэнергия передается на стартер для запуска двигателя газонокосилки.

Итак, как проверить исправность соленоида стартера? После включения зажигания газонокосилки соленоид стартера прыгает. И в то же время закрытие пространства между двумя болтами на соленоиде поможет вам узнать состояние соленоида стартера.

Если во время проверки двигатель работает, у вас может быть неисправный соленоид. Замена его необходима. Тем не менее, стартер может быть основным виновником, если вы не можете запустить двигатель.

Итак, это основные симптомы, которые вы увидите, чтобы узнать о «Каковы симптомы неисправного стартера на двигателе косилки?»

Как запустить газонокосилку с неисправным стартером?

Газонокосилку трудно запустить с плохим стартером.Принцип работы стартера: works.doklad.ru - Учебные материалы Различные проблемы приводят к тому, что стартер часто выходит из строя.Вот несколько распространенных проблем, с которыми вы можете столкнуться, если у вашей газонокосилки плохой стартер.

Переключатель
Серийный номер Причины
1 Дефектный Стартер
2 Дефект батареи
3 Дефектный зажигания
4 Неисправен соленоид

1. Дефектная батарея

Chrome Pro YTX14-BS IGel Необслуживаемая сменная батарея с цифровым дисплеем для квадроциклов, мотоциклов, скутеров, снегоходов и UTV: 12 В, 1.4 А, 12 Ач, гайка и болт (T3) Клемма

Стрижка травы с неисправным аккумулятором — непростая работа. Первое, что вы хотите сделать, проверьте, нет ли проблем с утечкой на аккумуляторе.

Итак, почему происходит утечка на аккумуляторе? В большинстве случаев это происходит при попадании воды внутрь аккумулятора.Принцип работы стартера: works.doklad.ru - Учебные материалы

Вы можете сначала попробовать устранить течь аккумулятора. Если он не работает, у вас нет другого выхода, кроме как заменить его. Берегите руки и глаза, надев перчатки и защитные очки при работе с батареями.

Кроме того, вы хотите убедиться, что аккумулятор имеет значительный уровень заряда. Если нет, вы хотите использовать зарядный кабель для зарядки аккумулятора.

Кроме того, проверка напряжения батареи — еще одна важная задача, которую вам необходимо выполнить. Когда на тестере показывает 12 вольт, можно принять за исправную батарею. Скорее всего, проблема в аккумуляторе, если он не работает.

2. Неисправный соленоид

Stens 435-151 Соленоид стартера, черный

Если вы впервые ищете соленоид стартера, вам может показаться, что это сложно.Вам нужно будет добраться до него, подняв передний капот на верхний уровень или заднее колесо.

Следуйте за красным проводом на аккумуляторе, если у вас возникли трудности с чтением инструкций.Принцип работы стартера: works.doklad.ru - Учебные материалы Найдя соленоид, проверьте состояние клеммного соединителя и винтов , соединенных с соленоидом. Затяните винты, если они ослаблены. Но не перетягивайте их. Также осмотрите аттачмен.

Далее необходимо включить газонокосилку клавишами по часовой стрелке.Вы слышите щелчок, хотя двигатель не запускается? Если да, то необходима замена соленоида.

3. Неисправный выключатель зажигания

HD-коммутатор — стартер зажигания — с щитом зажигания — заменяет Husqvarna Jonsered Dixon AYP Sears Craftsman 163968, 175566, 532163968, 532175566, 12163 W / 1 зонтик и 1 стальной ключ и бесплатный карабин

Неисправный замок зажигания иногда может быть причиной плохого запуска. Глядя на внутреннее состояние переключателя, вы можете сказать, в хорошем ли он состоянии или нет.

Осмотрите переключатель сзади и в нижней части. Убедитесь, что все провода, подключенные к выключателю, правильно подключены — нет проблем с ослаблением. Кроме того, проверьте, нет ли внутри него следов коррозии.Принцип работы стартера: works.doklad.ru - Учебные материалы

Часто в проблеме со стартером виноват замок зажигания, если он оказался неисправен. Замена замка зажигания поможет решить проблему.

4. Неисправный стартер

Электрический стартер DB SBS0009K, совместимый с/заменяемый для Briggs & Stratton с воздушным охлаждением Все 14 л.Засуньте руки под передний капот, где вы заметите стартер.

Обычно в газонокосилке стартер и соленоид соединены вместе. Возьмите перемычку (короткий отрезок проводника) и соедините отрицательный конец отверткой, а положительный конец с перемычкой бэттера.

Вы должны заметить несколько искр после прикрепления отвертки. У вас нет причин бояться удара током, потому что 12 вольт недостаточно сильны, чтобы вас ударить током.

Если вы заметили, что газонокосилка не запускается, несмотря на щелкающие звуки, лучшим решением будет замена стартера.

Предупреждение

  1. Перед началом работы рекомендуется прочитать все инструкции по эксплуатации каждой детали газонокосилки.Принцип работы стартера: works.doklad.ru - Учебные материалы Вы получите четкое представление о них.
  2. Убедитесь, что вы носите высококачественные перчатки и защитные очки для защиты рук и глаз.
  3. Ношение защитной ткани также полезно, если произойдут какие-либо нежелательные несчастные случаи.
  4. Убедитесь, что вы умеете пользоваться отверткой и мультиметром.
  5. Дети должны отсутствовать во время работы.

Надеюсь, вы узнали о том, как запустить газонокосилку с неисправным стартером?

Как заменить газонный стартер? Шаг за шагом

Как заменить газонный стартер?

Помимо знания того, как работает стартер газонокосилки, также важно иметь представление о том, как заменить стартер газонокосилки.

Проблемный стартер вашей газонокосилки? Когда вы пытаетесь запустить газонокосилку, вы слышите только скрежет.

Если стартер вашей газонокосилки неисправен, он не будет зацеплять маховик. Это основная проблема со стартером.

Также вы можете увидеть, что шестерня застряла в верхнем положении; с этим вообще что-то не так.Принцип работы стартера: works.doklad.ru - Учебные материалы Как только переключатель выключен, эта передача должна быть полностью опущена. Кроме того, манжета не может скользить вниз по валу.

Садоводы чаще всего заменяют стартеры на газоне из-за того, что они перегорели. Люди держат их слишком долго, когда машина не заводится.Это приводит к перегреву стартера, а затем, в конечном итоге, к его полному выходу из строя.

Шаг 1. Отсоедините отрицательный кабель

Отсоедините отрицательный кабель

Прежде всего, необходимо отсоединить отрицательный кабель от аккумулятора. Вы отсоединяете кабель аккумулятора в целях безопасности, так как вам не нужен плюсовой провод под напряжением.

Как только вы его снимете, стартер болтается и касается корпуса косилки, это обязательно вызовет искры и короткое замыкание.Затем вы хотите снять положительный кабель аккумулятора со стартера.

Шаг 2. Нанесите немного Loctite

Loctite Heavy Duty Threadlocker, 0,2 унции, синий 242, одинарный

Лучше нанести немного Loctite на болты, удерживающие стартер.Принцип работы стартера: works.doklad.ru - Учебные материалы Можно использовать Loctite средней прочности, что упрощает установку стартера. Вы просто выравниваете его по двум отверстиям под стартером и обслуживаете свои болты.

Если ваши отверстия не выровнены должным образом, просто немного подвигайте стартер, чтобы он вошел, и равномерно установите болты.Убедитесь, что они достаточно затянуты.

Шаг 3. Установите положительный аккумулятор

Затем установите положительный кабель аккумулятора на стартер и отверните гайку. Перед повторным подключением кабеля аккумулятора лучше всего очистить контакты и избавиться от ржавых болтов. Проволочной щеткой и дрелью можно почистить.

Теперь вы можете добавить немного диэлектрической смазки на столбы, если хотите. Это поможет предотвратить коррозию. Итак, снятие и установка нового стартера газонокосилки сделана.Теперь можно попробовать запустить косилку.

Подведение итогов

Вам все еще интересно, как работает стартер газонокосилки? Мы уже рассмотрели все по этой теме.Принцип работы стартера: works.doklad.ru - Учебные материалы Надеюсь, вы узнали много подробностей о том, как работает стартер газонокосилки. Спасибо за чтение!

Последнее обновление от 28 января 2022 г. / Партнерские ссылки / Изображения из Amazon Product Advertising API

Спросите механика о том, как долго работает автомобильный стартер?

Это интересный вопрос, поскольку нет счетчика, отображающего количество запусков автомобиля или количество циклов зарядки аккумулятора генератором .Если вы посчитаете, сколько раз вы заводите свой автомобиль в день, количество дней, проведенных за рулем в году, количество лет, в течение которых вы владели своим автомобилем, вы будете знать только то, как долго работал этот конкретный стартер в этом конкретном автомобиле. И, конечно же, для каждого автомобиля это будет разным, так как на стартер влияет состояние автомобильного аккумулятора и генератора. На самом деле слишком много переменных, чтобы на самом деле ответить на вопрос: «Как долго работает автомобильный стартер?»

Вот краткое описание того, как работает стартер.Принцип работы стартера: works.doklad.ru - Учебные материалы

Автомобильный стартер работает за счет энергии автомобильного аккумулятора. После того, как ключ вставлен в замок зажигания, а затем повернут в положение запуска, небольшое количество тока проходит через нейтральный защитный выключатель в реле стартера или соленоид. Затем стартер проворачивает двигатель, позволяя поршню создать всасывание топливно-воздушной смеси в цилиндр. Затем двигатель запустится, поскольку искра, создаваемая системой зажигания, воспламенит эту смесь.

Если стартер неисправен, обычно это означает:

1. Изношены щетки. Щетки изнашиваются при обычном использовании (на самом деле изнашиваются, как твердый грифель карандаша), поэтому срок службы щеток может напрямую зависеть от количества оборотов; или

2: Подшипники изношены. Подшипники не только изнашиваются при вращении, но и подвержены деградации окружающей среды (соленый воздух, грязь и влага, проникающие через уплотнения и т. д.).

Вращающиеся электрические детали, такие как стартеры и генераторы переменного тока, часто приходится заменять на старых автомобилях с большим пробегом.Принцип работы стартера: works.doklad.ru - Учебные материалы Впрыск топлива помог продлить срок службы стартеров, позволив двигателям быстрее запускаться при прокручивании коленчатого вала. С генераторами такого нет. Более высокие электрические требования к системам зарядки привели к увеличению количества отказов генераторов.

Вы хотите знать, как долго работает автомобильный стартер? Свяжитесь с нашими техническими специалистами, сертифицированными ASE, в Express Care Auto сегодня, чтобы получить дополнительную информацию о стартерах и генераторах переменного тока и назначить встречу. Наш автомагазин обслуживает владельцев транспортных средств в Mankato, MN , и соседних населенных пунктах North Mankato, MN, New Ulm, MN и St.Питер, МН .

Проблемы с запуском автомобиля? Обязательно спросите своего механика о том, как долго работает автомобильный стартер и генератор. Это поможет вам не застрять на обочине дороги.

Это интересный вопрос, поскольку нет счетчика, отображающего количество запусков автомобиля или количество циклов зарядки аккумулятора генератором .Принцип работы стартера: works.doklad.ru - Учебные материалы Если вы посчитаете, сколько раз вы заводите свой автомобиль в день, количество дней, проведенных за рулем в году, количество лет, в течение которых вы владели своим автомобилем, вы будете знать только то, как долго работал этот конкретный стартер в этом конкретном автомобиле.И, конечно же, для каждого автомобиля это будет разным, так как на стартер влияет состояние автомобильного аккумулятора и генератора. На самом деле слишком много переменных, чтобы на самом деле ответить на вопрос: «Как долго работает автомобильный стартер?»

Вот краткое описание того, как работает стартер.

Автомобильный стартер работает за счет энергии автомобильного аккумулятора. После того, как ключ вставлен в замок зажигания, а затем повернут в положение запуска, небольшое количество тока проходит через нейтральный защитный выключатель в реле стартера или соленоид.Затем стартер проворачивает двигатель, позволяя поршню создать всасывание топливно-воздушной смеси в цилиндр. Затем двигатель запустится, поскольку искра, создаваемая системой зажигания, воспламенит эту смесь.Принцип работы стартера: works.doklad.ru - Учебные материалы

Если стартер неисправен, обычно это означает:

1. Изношены щетки. Щетки изнашиваются при обычном использовании (на самом деле изнашиваются, как твердый грифель карандаша), поэтому срок службы щеток может напрямую зависеть от количества оборотов; или

2: Подшипники изношены.Подшипники не только изнашиваются при вращении, но и подвержены деградации окружающей среды (соленый воздух, грязь и влага, проникающие через уплотнения и т. д.).

Вращающиеся электрические детали, такие как стартеры и генераторы переменного тока, часто приходится заменять на старых автомобилях с большим пробегом. Впрыск топлива помог продлить срок службы стартеров, позволив двигателям быстрее запускаться при прокручивании коленчатого вала. С генераторами такого нет. Более высокие электрические требования к системам зарядки привели к увеличению количества отказов генераторов.

Вы хотите знать, как долго работает автомобильный стартер? Свяжитесь с нашими техническими специалистами, сертифицированными ASE, в Express Care Auto сегодня, чтобы получить дополнительную информацию о стартерах и генераторах переменного тока и назначить встречу.Принцип работы стартера: works.doklad.ru - Учебные материалы Наш автомагазин обслуживает владельцев транспортных средств в Манкато, Миннесота и соседних населенных пунктах Северный Манкато, Миннесота, Нью-Ульм, Миннесота и Сент-Питер, Миннесота .

Tony & Michael Commerce Auto

Tony & Michael Commerce Auto

Стартеры для мотоциклов, квадроциклов, мотовездеходов

Rick’s Motorsport Electrics уже более 30 лет поставляет стартеры для вторичного рынка.Производители Рика новые и восстанавливают нестандартные стартеры для мотоциклов, квадроциклов, UTV, внедорожников, уличных велосипедов и снегоходов.

Все восстановленные статоры требуют замены сердечника и имеют годовую гарантию замены. На всех наших стартерах восстанавливается , переделывается весь якорь , а также любые щетки/щеточные пластины . Большинство восстановленных стартеров имеют заряд ядра, который будет возмещен, как только вы отправите нам свой старый стартер..

Стартеры

Стартер — это устройство, которое проворачивает двигатель при запуске автомобиля.Принцип работы стартера: works.doklad.ru - Учебные материалы Когда стартер вращает коленчатый вал, начинается процесс сгорания. После запуска двигателя стартер отключается.

Читайте дальше, чтобы узнать больше о том, как работают стартеры и как Rick’s Motorsport Electrics может помочь вам найти идеальный новый или отремонтированный стартер для вашего мотоцикла, квадроцикла, UTV, уличного велосипеда или снегохода.

Как работают стартеры?

Двигатели внутреннего сгорания не могут запуститься сами по себе — им нужен какой-то внешний источник энергии, чтобы начать работу. Здесь на помощь приходят стартеры.

Стартеры обычно представляют собой электродвигатели, которые включаются, когда вы включаете зажигание и нажимаете кнопку стартера или поворачиваете ключ в положение запуска. После включения они проворачивают двигатель и позволяют ему начать всасывать воздух.

В большинстве мотоциклов, квадроциклов, гидроциклов и бок о бок используется система прямого привода односторонней муфты, прикрепленной к коленчатому валу двигателя.Принцип работы стартера: works.doklad.ru - Учебные материалы После запуска двигателя односторонняя муфта отключает стартер от работающего двигателя.

Второй тип зацепления стартера — типичная автомобильная система, которая запускает ведущую шестерню для зацепления с зубчатым венцом, прикрепленным к коленчатому валу двигателя. При запуске двигателя шестерня втягивается и отсоединяется от работающего двигателя.

Распространенные проблемы со стартером

Стартеры могут иметь ряд проблем, которые могут привести к их повреждению или выходу из строя.

Стартер, потребляющий слишком большую силу тока, может привести к тому, что двигатель будет вращаться очень медленно. Стартеры также могут иметь проблемы с соленоидом, который может быть встроен или не встроен непосредственно в стартер.

Стартеры также могут иметь механические проблемы, и в этом случае обычно требуется восстановление или замена. Стартеры также могут выйти из строя, если повреждены зубья зубчатого венца или муфты свободного хода. В этих случаях может потребоваться замена маховика или сцепления.Принцип работы стартера: works.doklad.ru - Учебные материалы

Тщательный ремонт стартера

Стартеры являются одними из наиболее часто используемых и наиболее важных компонентов любого автомобиля. Именно они помогают запустить двигатель и позволяют ему работать самостоятельно. Стартер — это деталь, которая приводит в движение все остальное, поэтому важно следить за тем, чтобы он всегда был в хорошем состоянии.

Стартеры подвергаются большому давлению, и по мере их старения они, вероятно, будут сталкиваться с некоторыми проблемами, от отказа зубчатого колеса до ослабления или короткого замыкания обмоток.В этом случае важно как можно быстрее отремонтировать, восстановить или заменить стартер.

Rick’s Motorsport Electrics уже более 30 лет поставляет высококачественные стартеры для вторичного рынка. Мы предлагаем нашим клиентам новые и восстановленные стартеры на заказ для мотоциклов, квадроциклов, UTV, уличных велосипедов, снегоходов и других транспортных средств.

Мы понимаем важность качественного изготовления, поэтому мы используем только высококачественные материалы и передовые производственные стандарты для создания лучших в своем классе стартеров, которые являются прямой заменой OEM.Принцип работы стартера: works.doklad.ru - Учебные материалы

Все восстановленные стартеры требуют замены сердечника и имеют годовую гарантию на замену. На всех наших стартерах заменяется или восстанавливается весь якорь, а также любые щетки/щеточные пластины. Большинство восстановленных стартеров имеют заряд ядра, который будет возмещен, как только вы отправите нам свой старый стартер.

Узнать больше

Стартеры являются важным элементом любого автомобиля. Сломанный или поврежденный стартер может привести к повреждению двигателя вашего автомобиля и в первую очередь помешать его запуску.

В Rick’s Motorsport Electrics мы восстанавливаем высококачественные стартеры уже более трех десятилетий. Мы поможем вам отремонтировать или заменить стартер как можно быстрее, чтобы вы могли вернуться на дорогу (или выехать за ее пределы).

.Принцип работы стартера: works.doklad.ru - Учебные материалы

Ответить

Ваш адрес email не будет опубликован.
