«Полный привод — с многодисковой муфтой» — таков сейчас негласный стандарт автоиндустрии. А Haldex, как ксерокс, джип или ESP, стал именем нарицательным. Почему в трансмиссионной эволюции полного привода победили именно муфты и какие из них выносливее?

Постоянный полный привод в нашем понимании подразумевает прямую механическую связь — то есть межосевой дифференциал. К середине ­80-х вовсю выпускались наша Нива, английский Range Rover, американский AMC Eagle и немецкий Audi Quattro. А полноприводное английское купе Jensen FF ­(1966—1971) с первым в мире самоблокирующимся «центром» к тому времени ­давным-давно сняли с конвейера.

И лишь в 1985 году дебютировал Golf II Syncro — первый серийный автомобиль с автоматически подключаемым полным приводом. Крутящий момент на заднюю ось у него передавала вискомуфта GKN. Она представляла собой пакет дисков, погруженных в кремнийорганическую жидкость силоксан. От разности угловых скоростей входного и выходного валов возрастала вязкость силоксана — чем интенсивнее буксовала передняя ось относительно задней, тем быстрее и сильнее «схватывалась» муфта и тем больший крутящий момент она могла передать.

Golf III Syncro. Задняя подвеска на косых рычагах вместо Н-образной балки у переднеприводных версий и задний редуктор, сблокированный с вискомуфтой, — Golf III Syncro сохранил идеологию предшественника, первого серийного автомобиля с автоматически подключаемым полным приводом

В скользком повороте это выглядело так: сперва автомобиль ехал как переднеприводник, а потом в середине дуги он менял характер — за сносом под тягой следовал занос. Задержка при переброске тяги, скромный ресурс… Но не это стало причиной повального отказа от вискомуфт спустя десять лет. Главным камнем преткновения для инженеров тогда была сложность гармонизации отношений аналоговой вискомуфты и электроники. Ведь середина 90-х — время появления первых серийных систем стабилизации.

Полная версия доступна только подписчикамПодпишитесь прямо сейчас

я уже подписан

как он работает и чем нехорош — Журнал «4х4 Club»

«Честный полный привод» — не вполне четкий, но убедительный термин, священная мантра интернет-гуру. Однако сегодня подавляющее большинство производителей делает ставку на электронику и многодисковые муфты, автоматически подключающие задний мост…

Хорошо иметь на случай штурма снежного заноса машину с колесной формулой 4х4, а в остальное время – экономичный монопривод. И при трогании с места на мокром асфальте полезно быть во всеоружии. Но уже через мгновение, когда скорость набрана, лишняя ведущая ось – только перерасход горючего.

Это стопроцентный формат кроссовера, и для того чтобы стали возможными быстрые или кратковременные включения второй пары ведущих колес, появились разнообразные многодисковые муфты их подключения.

ЭКОНОМИЯ МЕТАЛЛА И ТОПЛИВА
Недорогая и компактная многодисковая муфта, не вызывающая дополнительных вибраций и крайне отзывчивая, вытеснила сегодня на 90% полноприводных машин все другие виды трансмиссии, сведя формулу нынешней постройки массового кроссовера к единому принципу: поперечно расположенный впереди мотор постоянно приводит передние колеса, а задние подключаются муфтой по потребности.

Полный привод, реализованный таким образом, намного проще настоящих внедорожных конструкций. Раздаточной коробки нет, возле переднего дифференциала остаются лишь дополнительная пара шестерен отбора мощности да выходной вал. Еще один плюс: благодаря малому весу и размерам стало возможным разгрузить от тяжести муфты и без того тяжелую переднюю часть автомобиля.

Многодисковая муфта поселилась прямо на заднем редукторе.

РАЗНЫЕ
Но муфта муфте рознь. При одинаковом принципе подключения второго моста  конструкции могут иметь значительные различия.

Изначально решено было каким-то образом заставить срабатывать муфту от проскальзывания передней половинки, связанной с мотором и передними колесами, относительно задней, соединенной с задними колесами. Забуксовал перед, пошла разница оборотов половинок, муфта заблокировалась, подключился зад. Логично?

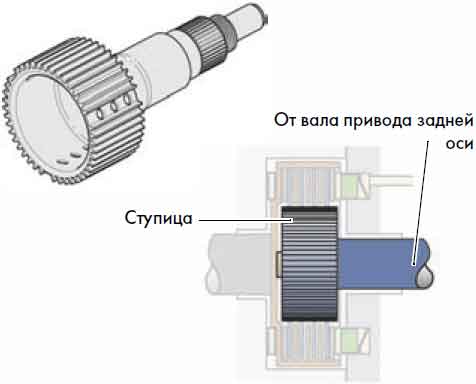

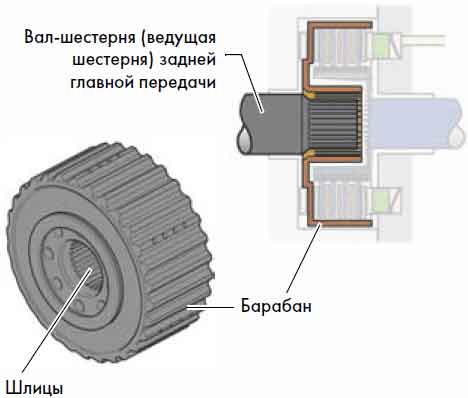

Самые первые муфты применял Volkswagen Golf в своей трансмиссии Syncro. Пакет фрикционов в них не сжимался, а был залит силиконовой жидкостью, которая густела при больших нагрузках и сама передавала вращение. Управлять такой виско-муфтой было невозможно, характеристика ее работы оставляла желать лучшего, и 100% крутящего момента на задние колеса она передать не могла. К тому же при буксовании в грязи силикон вскипал, муфта быстро перегревалась и… сгорала.

Другая конструкция попала на ранние Ford Escape. Там диски муфты уже сжимались, но происходило это чисто механически, при помощи шариков и клиновидных прорезей, в момент проворачивания передней части относительно задней. Муфта работала четче, но резче, вызывая неожиданные удары в самой ответственной фазе скользкого поворота.

Представьте себе, что в вираже ваш автомобиль внезапно из переднеприводного превратится в «классику», а под сброс газа муфта также внезапно отключится. Последствия могут быть фатальными.

Эта проблема и дальше довольно долго преследовала производителей муфт. Чтобы адекватнее регулировать поток мощности к задним колесам, а заодно и оберегать диски муфты от перегрева, предприняли попытку использовать гидравлику.

ПРИШЕСТВИЕ HALDEX
Последней версией неуправляемой муфты стала первая генерация Haldex 1998 года. Здесь диски сжимал гидроцилиндр, давление масла для которого вырабатывал насос. Насос смонтировали на одной половинке муфты, а привод на него шел от другой. То есть теперь при разнице оборотов передних и задних колес нарастало давление сжатия и муфта блокировалась. Haldex работал мягко и оказался успешным.

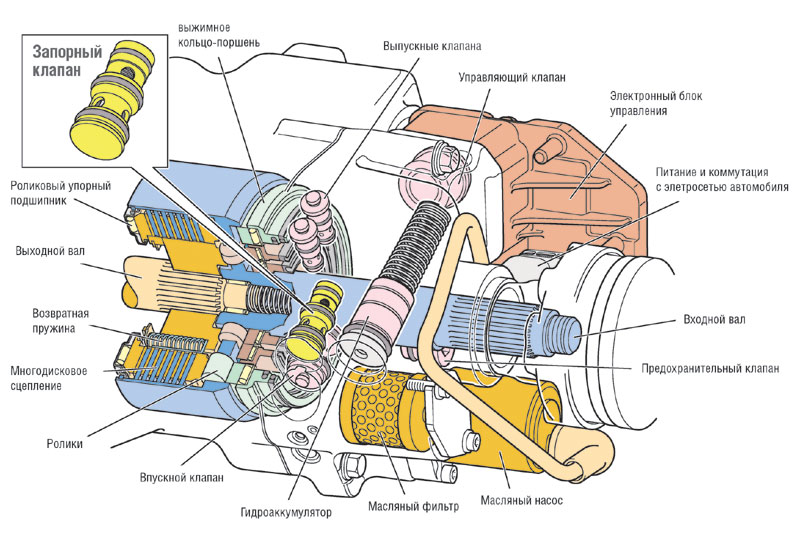

Выигрышей получили сразу два: масло, теперь циркулирующее и через гидронасос, лучше охлаждалось, а гидропривод четче и, главное, быстрее срабатывал. Но все же оставалась неиспользуемой часть функционала привода – упреждение подключения заднего моста в самом начале развития опасной ситуации, частичное блокирование муфты для прохождения поворотов. С этим могла и должна была справиться электроника.

Так в 2004 году появилось второе поколение Haldex все с теми же дисками и насосом, но с электронным клапаном, а в «мозги» системы стабилизации машины внедрили отдел, заведующий полным приводом.

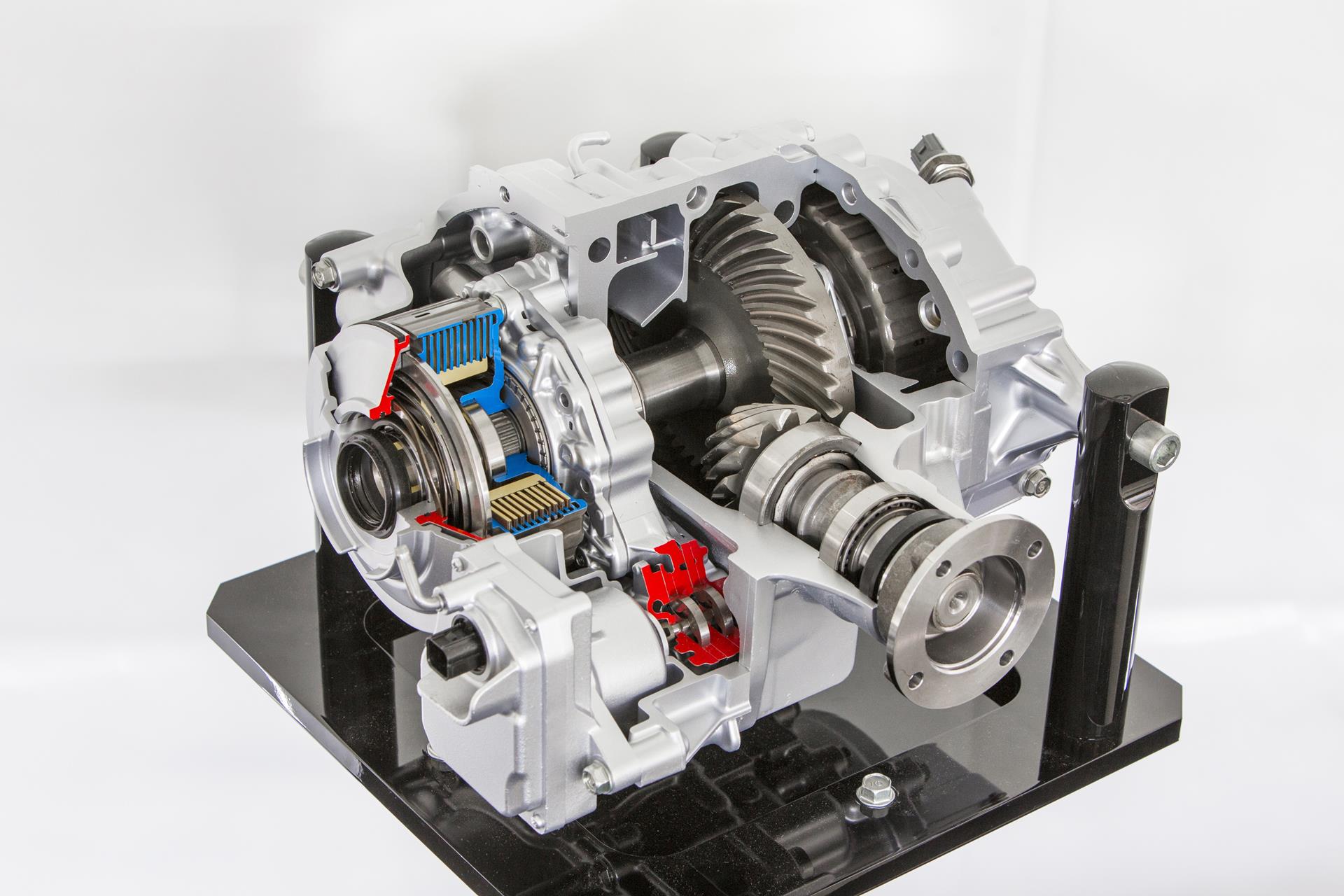

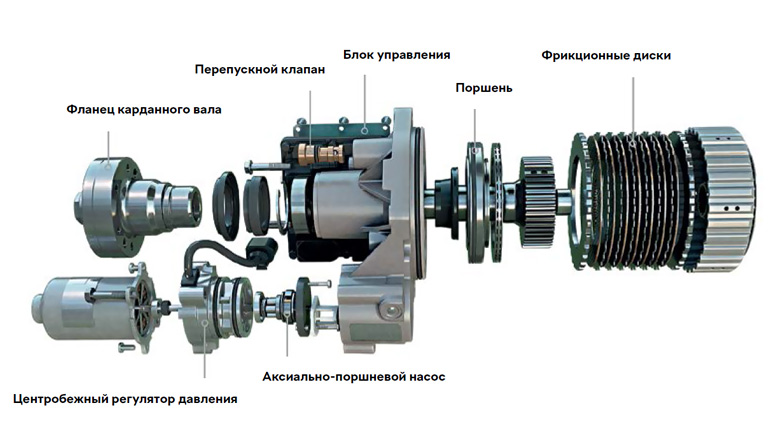

Компактный.  Весь набор элементов муфты Haldex собран в плотный блок и по габаритам лишь немного больше стандартного дифференциала

Система стала управляемой, и передаваемый назад крутящий момент перестал напрямую зависеть от разницы скоростей передних и задних колес.

ПРЕДУПРЕЖДЕН – ЗНАЧИТ ВООРУЖЕН
Все бы хорошо, но оставались «незатронутыми» ситуации, при которых хорошо бы получить состоявшийся полный привод еще до пробуксовки передних колес. Иными словами, насос, работающий от разницы оборотов половинок муфты, больше не устраивал инженеров-трансмиссионщиков. Ведь его спасительное давление в некоторых режимах движения просто отсутствовало.

Решение оказалось простым и в общих чертах применяется до сего дня в большинстве реализованных посредством муфты приводов.

Очередное — четвертое — поколение Haldex получило прикрепленный снаружи электронасос и уже знакомые нам клапаны регулировки перед гидроцилиндрами. Теперь в любое время муфта могла быть полностью или частично замкнута лишь по сигналу электроники.

Такой принцип дал массу положительных эффектов. Появились режимы старта с места, при которых муфта на короткий период разгона полностью блокируется. Добавились режимы существенной блокировки в поворотах, когда хорошее сцепление на сухом асфальте позволяет на всю катушку использовать полный привод.

Как ни удивительно, возросли вездеходные качества. Ведь теперь стало возможно простым нажатием кнопки переключать алгоритм работы муфты с «асфальтового» на «внедорожный» или доверить это дело автоматике.

Узнаете три основных режима работы трансмиссии вашего кроссовера? Безусловно, у вас именно такая муфта в приводе задних колес!

Только миг. Две составляющие быстродействия системы – электронный мозг и сверхбыстрый электроклапан, время открытия которого менее 0.1 с

ДАЛЬШЕ – БОЛЬШЕ
Электронное управление муфты стало удобно совместить и с системой стабилизации, и с программой собственной безопасности фрикционов. Небольшой термодатчик внутри муфты отныне следил за рабочей температурой и отключал привод, если перегрев фрикционов был близок. Конечно, ставший минут на десять недоприводным автомобиль может вывести из равновесия, но это несравнимо лучше дыма из-под днища и поломки трансмиссии.

Кроме того, чем больше кроссоверов с электронно-управляемыми муфтами оказывалось в руках владельцев, тем шире и точнее становились программы систем полного привода. Сегодня лучшие из них уже не боятся перегрева не только в рыхлом снегу, но и при откровенном грязевом буксовании. А еще и химики с материаловедами не сидели сложа руки. Новые материалы дисков и накладок позволили вдвое поднять температуру аварийного отключения, а также повысить передаваемый фрикционами момент до величин заведомо больших, чем может выдать мотор.

Современные материалы фрикционов, высококачественные масла и продвинутые программы управления замыканием дисков дают возможность даже держать муфту частично подключенной, не боясь ее перегрева. Автомобиль при этом получает распределение крутящего момента по осям в пропорции 10:90, а то и 40:60, что для брендов, тяготеющих к заднеприводной компоновке, позволяет сочетать классические повадки на дороге с легкой полноприводностью, порой почти незаметной. И даже непрерывно варьировать степень подключения, улучшая управляемость машины и помогая системе стабилизации делать свое дело.

Учитывая гибкость алгоритмов работы и высокую степень доведенности конструкции многодисковых муфт, на сегодняшний день это самый массовый вариант организации полного привода и вряд ли в обозримом будущем нас здесь ждет что-то принципиально новое.

Самый полный привод — ДРАЙВ

Этот материал мы задумывали как типичный «ликбез» из серии «Всё, что вы хотели знать о полном приводе, но не знали, у кого спросить». Чем дифференциальный привод отличается от подключаемого с помощью вискомуфт или агрегатов типа Haldex, для чего нужны самоблокирующиеся дифференциалы… Но чем больше мы изучали историческую сторону вопроса, тем больше удивлялись. Оказывается, первый легковой автомобиль с постоянным полным приводом был сделан в Голландии ещё сто лет назад! А в 1935 году, например, полноприводный американский гоночный автомобиль чуть было не спас человечество от Второй мировой войны…

Зачем легковому автомобилю полный привод? Сейчас, в начале XXI века, этот вопрос кажется риторическим. Конечно же, для лучшей реализации тяговых сил двигателя. Для того чтобы колёса при разгоне на скользком покрытии как можно меньше буксовали вхолостую. Четыре ведущих колеса лучше, чем два! Но человечество долго постигало эту азбучную истину. Спросите любого автознатока — и он вам ответит, что эра полного привода на массовых легковых автомобилях началась только в 1980-м с появлением Audi Quattro. Назовёт он и редких предшественников — например, английский суперкар Jensen FF 1966 года и Subaru Leone 4WD 1972 года. Впрочем, настоящий знаток тут же оговорится: первые полноприводные автомобили Subaru не имели постоянного полного привода — он был подключаемым. А это, как говорят в Одессе, две большие разницы.

Паллиатив

Подключаемый привод на одну из пар колёс — решение на легковых автомобилях паллиативное. Такую трансмиссию в англоязычном мире часто называют Part-Time 4WD, «временный полный привод», и пришла она из мира внедорожников и грузовой техники повышенной проходимости. Такой автомобиль, у которого одна из осей постоянно ведущая, а другая жёстко подключается в случае необходимости, способен проявить свои полноприводные качества только на время преодоления бездорожья. А для движения по дорогам с твёрдым покрытием жёсткий полный привод приходится отключать. Почему? Причина — в так называемой циркуляции мощности. Ведь в повороте передние колёса проходят больший путь, двигаясь по дугам большего радиуса, а значит, и вращаются быстрее задних. Причём чем круче поворот, тем разница больше. И на автомобилях с таким типом привода тяга на передних колёсах падает, а на задних — наоборот, растёт. В некоторых случаях тяговый момент может смениться тормозным, то есть передние колёса будут увеличивать сопротивление движению автомобиля. Когда под колёсами грязь или снег, в этом нет ничего страшного — разве что автомобиль станет хуже слушаться руля и пойдёт наружу «плугом» с вывернутыми колёсами.

На этой схеме хорошо видно, что при движении в повороте все колёса катятся по своим траекториям и вынуждены вращаться с разными угловыми скоростями. Поэтому для постоянного полного привода нужны три дифференциала: два межколёсных и один межосевой.

Тем не менее блокированный полный привод на легковых дорожных автомобилях применяли. Правда, это были скорее легковушки повышенной проходимости. Например, в СССР ещё в 1938 году небольшими партиями начали выпускать ГАЗ-61 — полноприводную «эмку» с шестицилиндровым мотором и с подключаемым передним мостом. После войны делали и «внедорожный» вариант «Победы», ГАЗ-М72, и «Москвич»-410 с аналогичной трансмиссией… Да и Subaru Leone 4WD 1972 года, кстати, тоже делали для преодоления внедорожья — клиренс у машин с подключаемым задним мостом был выше, чем у обычных переднеприводных Subaru.

Subaru Leone 4WD Station Wagon (1972–1979) — полноприводная версия переднеприводной машины с подключаемым вручную приводом на задние колёса. Двигатель — объёмом 1,4 л (72 л. с.) или 1,6 л (80 л.с.). Кроме универсала, полным приводом оснащались седан и пикап. До 1989 года на всех полноприводных Subaru привод на задние колёса подключался или вручную (на машинах с механическими коробками), или автоматически — многодисковой фрикционной муфтой (на машинах с «автоматом»).

Итак, на дорогах с твёрдым покрытием, где легковые автомобили проводят большую часть времени, подключаемый привод бесполезен — он лишь утяжеляет автомобиль. Ведь всё это время машине приходится «возить с собой» раздаточную коробку, в которой происходит отбор мощности к «временно ведущей» второй оси, ещё один карданный вал, главную передачу второго моста…

Меж тем превратить «временный» полный привод в постоянный, Full-Time 4WD, очень просто. Нужно лишь добавить в раздаточную коробку межосевой дифференциал.

Постоянный полный

Зачем нужен межосевой дифференциал? Два межколёсных дифференциала, передний и задний, позволяют каждой паре колёс в поворотах вращаться с разными скоростями. А межосевой выполняет эту работу для обоих ведущих мостов. Поэтому автомобиль с тремя дифференциалами легко может двигаться с постоянным полным приводом по любым дорогам!

Элементарно? Меж тем до начала 80-х годов считалось, что постоянный полный привод дорожным автомобилям не нужен. Мол, к чему двигателю на сухом асфальте постоянно вращать вторую пару колёс и соответствующие детали трансмиссии — это и шум, и повышенный расход топлива… И лишь после появления Audi Quattro общественное мнение стало меняться в сторону постоянного полного привода. Ведь тяга двигателя при этом постоянно распределяется не на два, а на все четыре колеса, оставляя больший запас по сцеплению для восприятия боковых сил. И в повороте такой автомобиль оказывается намного более устойчивым при разгоне или при торможении двигателем.

«Рентген» Аudi 80 Quattro второй половины восьмидесятых годов. Хорошо видно, насколько проще и компактней схема quattro, чем трансмиссия Ferguson. Самоблокирующийся дифференциал Torsen используется Audi начиная с 1984 года. В отличие от дифференциала, блокируемого вискомуфтой, Torsen реагирует на изменение крутящего момента, реализуемого колёсами каждой из осей, повышает устойчивость при торможении и позволяет использовать АБС, так как блокируется только под тягой.

Кстати, первыми массовыми автомобилями с межосевыми дифференциалами в трансмиссии считаются Range Rover (1970) и наша «Нива» (1976). Но так как обе эти машины всё-таки принадлежат к внедорожному племени, то лавры первопроходца среди легковушек пожинает Audi Quattro.

А что же конструкторы гоночных автомобилей — неужели они не применили постоянный полный привод раньше? Мы знали, что попытки сделать полноприводные гоночные машины предпринимались и до эпохи Quattro. Например, первым послевоенным проектом Фердинанда Порше был полноприводный гоночный болид Cisitalia 360 среднемоторной компоновки с 12-цилиндровым полуторалитровым двигателем. Но доподлинно известно, что привод на передние колёса у этого чуда техники был отключаемым — гонщик должен был задействовать его только на прямых участках трассы, а перед поворотом вновь переходить на задний привод.

А были ли предшественники у Чизиталии? Оказалось, например, что тот же Фердинанд Порше ещё в 1900 году построил электромобиль с четырьмя ведущими мотор-колёсами. Но настоящий шок у автознатока вызовет гоночный автомобиль голландской фирмы Spyker образца 1902 года. В те дремучие времена, когда даже тормоза делали только на задних колёсах, у этого автомобиля был самый что ни на есть постоянный полный привод — с межосевым дифференциалом!

Голландскую фирму Spyker по выпуску конных экипажей основали в 1880 году братья Спяйкеры (по-фламандски фамилия пишется Spijker). В 1900 году братья выпустили первый автомобиль собственной конструкции, а спустя два года с помощью бельгийского конструктора Жозефа Лявиолета был разработан полноприводный гоночный Spyker 4WD (1902–1907) удивительно прогрессивной конструкции — с тремя дифференциалами! Тормозных механизмов было тоже три — два действовали на задние колёса, а ещё один тормоз был установлен на карданном валу к передним колёсам.

Так что можно смело заявлять, что нынче схема Full-Time 4WD справляет своё столетие… Полноприводных Спайкеров было выпущено немного — они стоили сумасшедших денег и по разным причинам не смогли добиться успеха в гонках. Не намного удачнее оказались и другие полноприводные гоночные автомобили — Bugatti Tipo 53 и Miller FWD начала 30-х годов. Что касается Bugatti, то инициатива принадлежала фиатовскому инженеру Антонио Пикетто, который в 1930 году предложил Этторе Бугатти построить гоночную машину с колёсной формулой 4×4. И в 1932 году были сделаны три полноприводных Bugatti Tipo 53 — с мощными компрессорными трёхсотсильными моторами, с постоянным полным приводом и с тремя дифференциалами.

Полноприводный Bugatti Tipo 53 (1932–1935). Трансмиссия с тремя дифференциалами распределяла тягу 300-сильной компрессорной «восьмёрки» на все четыре колеса. Коробка передач, как обычно на Бугатти, стояла отдельно от двигателя, раздаточная коробка с межосевым дифференциалом составляла с ней одно целое. Приводные валы на передний и задний мосты проходили по левой стороне автомобиля, гонщик сидел справа. Несмотря на рекомендации конструктора переднеприводных машин того времени Альбера Грегуара, в приводе передних колёс Bugatti T53 были использованы не шарниры равных угловых скоростей типа Tracta, а обычные карданные сочленения. Кроме того, для Tipo 53 пришлось использовать нетипичную для Бугатти независимую переднюю подвеску на поперечной рессоре. Всё это привело к повышенным нагрузкам на руль — управлять автомобилем в поворотах было чрезвычайно тяжело, хотя скорости прохождения гравийных виражей были выше, чем у заднеприводных машин того времени. Всего было построено три Bugatti T53, которые выступали в разных гонках до 1935 года.

Интересно, что перед созданием полноприводного Bugatti итальянцы тщательно изучили приобретённый специально под разборку переднеприводный американский гоночный Miller. В свою очередь американец Гарри Миллер заинтересовался затеей Бугатти и тоже решил построить полноприводную версию своего автомобиля, заручившись спонсорством фирмы FWD (Four Wheel Drive — «Четыре ведущих колеса»), выпускавшей грузовики с колёсной формулой 4×4. Так появились полноприводные гоночные болиды Miller FWD.

Американский конструктор Гарри Миллер прославился в 20–30-х годах своими гоночными автомобилями для 500-мильных состязаний на треке в Индианаполисе, а его рядные «восьмёрки» с двумя верхними распредвалами брал за основу своих моторов Этторе Бугатти. Интересно, что Миллер строил машины как с передним, так и с задним приводом, а в 1932 году сделал несколько полноприводных шасси Miller FWD (на снимке) с тремя дифференциалами в трансмиссии. Один из полноприводных Миллеров лидировал в гонке Инди 500 1934 года, но из-за технических проблем финишировал девятым.

Именно с этими машинами связан любопытный эпизод: во время гонки на берлинском треке Avus в 1935 году полноприводный Miller шёл третьим, когда его рядная «восьмёрка» не выдержала и буквально взорвалась. При этом куски мотора лишь немного не долетели до трибуны, на которой среди прочих важных персон из национал-социалистической партии сидел сам Гитлер! Право, редкий случай, когда об отсутствии человеческих жертв стоит пожалеть. Прилетел бы осколок поршня в голову одного человека — и ход мировой истории был бы совсем другим…

Но Bugatti Т53 и Miller FWD не получили должной оценки — подвели «сырая» конструкция и постоянные поломки. Зато следующий эпизод в истории легковых машин с постоянным полным приводом оказался воистину судьбоносным.

Формула Фергюсона

Чтобы оценить всю важность того, что происходило в Англии на рубеже 50–60-х годов, вернёмся к теории. Межосевой дифференциал создан для того, чтобы «развязать» обе ведущие оси. Например, задние колёса бешено буксуют, а передние стоят на месте. И дифференциал этому никак не препятствует!

Лекарство от этого недуга впервые придумали конструкторы внедорожников — это принудительная блокировка. В нужный момент водитель дёргает за рычаг, механизм намертво фиксирует шестерни межосевого дифференциала — и трансмиссия из дифференциальной, «свободной», становится жёстко замкнутой. Именно по этой схеме были сделаны и первые поколения автомобилей Range Rover, и наша «Нива», и множество других внедорожников. И, кстати, первые автомобили Audi Quattro тоже — в этих машинах до 1984 года водителю приходилось самостоятельно включать блокировку межосевого дифференциала.

Но это решение опять-таки паллиативное: блокировку на дорожной машине можно задействовать только на бездорожье. А на асфальте её нужно выключать. И если автомобиль внезапно попадёт на скользкий участок, колёса одной из осей при подаче тяги начнут буксовать раньше других.

А можно ли сделать так, чтобы дифференциал при пробуксовке блокировался сам, автоматически? Внедрение самоблокирующегося межосевого дифференциала связано с именем англичанина Тони Ролта, гонщика и конструктора. Он и его друг Фред Диксон, тоже гонщик и страстный любитель повозиться с автомобильными железками, ещё до войны открыли собственное бюро Rolt/Dixon Developments по подготовке гоночных автомобилей. После войны два друга увлеклись идеей постоянного полного привода. Построив экспериментальную полноприводную «тележку» под названием «Краб», Ролт и Диксон в 1950 году перешли под крыло Гарри Фергюсона, преуспевающего тракторного фабриканта. Так возникла фирма Harry Ferguson Research.

Фергюсона мало интересовали гоночные болиды, зато он мечтал о безопасном дорожном автомобиле, колёса которого не буксовали бы при разгоне и не блокировались при торможении. И Ролт с Диксоном решили спроектировать такую машину «с нуля» — полностью, включая кузов, трансмиссию и силовой агрегат!

Знаний друзьям не хватало, и на должность компетентного главного конструктора пригласили Клода Хилла, который ради столь интересной работы покинул Aston Martin. Но несмотря на финансы Фергюсона, работа шла неспешно — экспериментальный седан Ferguson R4 был готов только через шесть лет. Зато какой: полноприводный, с оппозитной «четвёркой», с дисковыми тормозами на всех колёсах и с электромеханической антиблокировочной системой Dunlop MaxaRet, позаимствованной из авиации!

Ferguson R4 (1956) — экспериментальный автомобиль с трансмиссией по Формуле Фергюсона. Вместо коробки передач у прототипа был гидротрансформатор.

Но самое интересное для нас заключалось внутри раздаточной коробки прототипа. Разобрав её, помимо дифференциала мы бы увидели ещё дополнительный «набор» шестерёнок, две шариковые обгонные муфты и два пакета фрикционов. Пока колёса не скользили, всё это хозяйство мирно вращалось вхолостую. Но когда начиналась пробуксовка колёс одной из осей и разность частот вращения выходных валов достигала определенной величины, одна из муфт срабатывала, сжимала «свой» пакет фрикционов — и те тормозили шестерни дифференциала, моментально блокируя его и превращая дифференциальный привод в жёсткий!

Следующий прототип Ferguson R5 1962 года, на подготовку которого снова ушло шесть лет, оказался ещё интереснее — это был легковой полноприводный универсал. Эксперты журнала Autocar, которые позже испытывали Ferguson R5, делились впечатлениями: «Автомобиль достигает предела скольжений на невероятно высоких скоростях!»

Ferguson R5 был подготовлен к серийному производству в 1962 году.

Но никто из автомобилестроителей так и не взялся за выпуск первого в мире полноприводного универсала с межосевым самоблокирующимся дифференциалом и с АБС — слишком сложным и дорогим получился бы серийный Ferguson. Однако в 1962 году Ролту всё-таки удалось заинтересовать руководство компании Jensen — он предложил адаптировать полноприводную трансмиссию для купе Jensen CV8 с трёхсотсильным крайслеровским мотором V8, которое тогда готовили к серийному производству. Полный привод оказался мощному и скоростному купе как нельзя кстати!

Схема раздаточной коробки FFD с цилиндрическим несимметричным межосевым дифференциалом и механизмом автоматической блокировки с помощью фрикционных муфт экспериментального автомобиля Jensen CV8 FF. 1 — входной вал; 2 — промежуточный полый вал; 3 — полый вал с солнечной шестернёй дифференциала и ведущей шестернёй блокирующего механизма; 4 — водило межосевого дифференциала; 5 — вал привода задних колёс; 6 — цепной привод; 7 — вал привода передних колёс; 8 — многодисковая муфта, включающаяся при буксовании задних колёс; 9 — многодисковая муфта, включающаяся при буксовании передних колёс; 10 — электромагнитная система MaxaRet.

Через три года был построен экспериментальный полноприводный Jensen CV8 FF. А в 1966 году появилась следующая модель — Jensen Interceptor, с ещё более мощной 325-сильной «восьмёркой». Кроме заднеприводного купе предлагался и вариант со скромным шильдиком JFF. Это был знаменитый Jensen FF — первый в мире полноприводный серийный автомобиль с самоблокирующимся межосевым дифференциалом и с АБС! Буквы FF — это Formula Ferguson, обозначение запатентованной Ролтом и коллегами трансмиссии.

Схема трансмиссии FFD в экспериментальном автомобиле Jensen CV8 FF 1965 года. Разместить узлы и агрегаты привода на передние колёса помогла особенность компоновки: двигатель находился за осью передних колёс, поэтому оказалось возможным расположить главную передачу переднего моста между мотором и радиатором. Карданный вал для привода передних колёс поместили слева от силового агрегата (машина с «правым рулём»). 1 — двигатель; 2 — автоматическая коробка передач; 3 — раздаточная коробка; 4 — АБС MaxaRet; 5 — главная передача заднего моста; 6 — главная передача переднего моста.

Все без исключения автомобильные журналисты того времени упоминали выдающуюся устойчивость полноприводных Дженсенов и «практически неограниченный запас тяги на мокром асфальте». Жаль, что самого Фергюсона к тому времени уже не было в живых — он умер в 1960-м…

Почему мы столь подробно рассказываем о Формуле Фергюсона? Да потому, что именно фирма Harry Ferguson Research впервые в мире уделила столь серьёзное внимание полному приводу как средству повышения активной безопасности!

Мы уже говорили, что привод на четыре колеса оставляет больший запас по сцеплению для восприятия боковых сил. И это плюс. Но есть и минус — теряется однозначность реакций на подачу топлива. Если на мощном заднеприводном автомобиле в скользком повороте резко нажать на газ, это вызовет занос задней оси. На переднеприводной машине, наоборот, при подаче тяги в скольжение сорвутся передние колёса. Хорошо это или плохо — не в том дело. Главное, что водитель всегда знает, как поведёт себя автомобиль в таком случае.

А какая ось сорвётся в скольжение на полноприводном автомобиле? На этот вопрос ответить непросто. Если в данный момент больше разгружен передок или под передними колёсами более скользкое покрытие, то начнётся снос. А если худшие условия по сцеплению имеют задние колёса, то машина уйдёт в занос. Реакция может быть неоднозначной! И это небезопасно.

Jensen FF (1966–1971) — полноприводная версия купе Jensen Interceptor. Первый серийный полноприводный автомобиль с самоблокирующимся межосевым дифференциалом. Двигатель Chrysler V8 с «большим блоком» рабочим объёмом 6,3 л развивал 325 л.с. и приводил все колёса через трёхступенчатый «автомат» TorqueFlite или 4-ступенчатую механическую коробку. На диагональных шинах размерностью 6,70–15 (как у «Волги» ГАЗ-21) Jensen FF снаряжённой массой 1800 кг развивал 212 км/ч и набирал 100 км/ч за 7,7 с. Другие технические особенности: реечный рулевой механизм с гидроусилителем, дисковые тормоза всех колёс, одноканальная АБС Dunlop MaxaRet (от английского maximum retardation — максимальное замедление), независимая передняя подвеска на двойных поперечных рычагах и зависимая рессорная с тягой Панара сзади. В 1968 году в Великобритании Jensen FF стоил 6000 фунтов стерлингов — примерно столько же, сколько самый дешёвый Rolls-Royсe. Всего было выпущено 318 полноприводных машин.

К счастью, Тони Ролт сам был гонщиком, причём очень хорошим — однажды, в начале 50-х, он даже выиграл 24-часовую гонку в Ле-Мане. Поэтому Ролт с коллегами с самого начала попытались избежать неоднозначности полного привода, применив несимметричный межосевой дифференциал. На задние колёса всех машин с фергюсоновскими трансмиссиями подавалось 63% крутящего момента, на передок — 37%. Таким образом реакция на увеличение тяги была приближена к заднеприводной.

Самоблокирующийся дифференциал позволил Дженсену взять лучшее от обоих типов трансмиссий. Лёгкий вход в поворот и отсутствие циркуляции мощности в штатных режимах движения без пробуксовки — от дифференциального привода. А лучшую реализацию тяги двигателя при пробуксовке — от жёсткого.

Но обгонные муфты механизма блокировки работали жёстко, в пульсирующем режиме, моментально превращая несимметричный дифференциальный привод в блокированный и обратно. Поэтому при пробуксовке неоднозначность увеличивалась! Был нужен механизм, который бы более гибко и плавно изменял степень блокировки межосевого дифференциала. И в конце 60-х годов Тони Ролт вместе с Дереком Гарднером, который позже был главным конструктором болидов Tyrrell, занялись странными, на первый взгляд, экспериментами с силиконовой жидкостью, что использовалась в муфтах привода вентиляторов радиаторов. Да-да, именно Ролт с Гарднером вошли в историю как изобретатели вискомуфты!

Самоблокирующиеся развиваются

Цилиндр с пакетами фрикционов внутри, заполненный силиконовой жидкостью, отлично подходил для намеченной Ролтом цели — тормозить шестерни межосевого дифференциала при пробуксовке колёс. Пока скорости вращения всех колёс примерно равны, вискомуфта никак не вмешивается в работу межосевого дифференциала. Но вот колёса одной из осей забуксовали. Шестерёнки межосевого дифференциала тут же начинают раскручиваться, связанные с ним пакеты фрикционов вискомуфты «взбивают» силиконовую жидкость, и муфта «схватывается», блокируя межосевой дифференциал частично или полностью.

Такое устройство блокировало дифференциал плавнее и мягче, что положительно сказывалось на управляемости. После оформления патентов на вискомуфту Тони Ролт в 1971 году образовал фирму FF Developments — специально для того чтобы оснащать автомобили полноприводными трансмиссиями своей разработки. Например, среди первых заказов фирмы были полноприводные версии фургончиков Bedford для английских лесничеств, партия автомобилей Ford Zephyr FF для полиции или седаны Opel Senator 4×4 для британской военной миссии в Берлине. Но самым главным достижением FFD стала трансмиссия для американского автомобиля AMC Eagle, который выпускался с 1979 по 1988 год. Это был обычный легковой AMC Concord, но с поднятым на 75 мм кузовом и с увеличенными «внедорожными» шинами. И конечно же, с полноприводной трансмиссией. Причём впервые в мире серийный автомобиль был оснащён межосевым дифференциалом, блокирующимся вискомуфтой!

Конечно, создавался AMC Eagle главным образом для тех, кто периодически штурмует бездорожье, — полный привод появился на этих машинах не из-за желания добиться более уверенного разгона или лучшей устойчивости и управляемости, как в случае с суперкаром Jensen FF или с Audi Quattro. Но с трансмиссионной точки зрения прямыми наследниками AMC Eagle стали такие драйверские автомобили, как Subaru Impreza Turbo или Mitsubishi Lancer Evo с первого по шестое поколения. Ведь их межосевые дифференциалы тоже блокируются встроенными вискомуфтами.

Раздаточная коробка автомобиля AMC Eagle разработки FFD. Обратите внимание на вискомуфту — это встроенный в межосевой дифференциал цилиндрический корпус с фрикционными дисками, заполненный вязкой кремнийорганической жидкостью (силоксан). При пробуксовке колёс одной из осей ведущий и ведомый пакеты дисков в вискомуфте проворачиваются относительно друг друга, давление и температура внутри возрастают, изменяется вязкость силоксана — и вискомуфта тормозит одну из выходных шестерён, не позволяя ей вращаться относительно корпуса и блокируя межосевой дифференциал.

Серийное купе Audi Quattro, которое появилось в 1981 году, через два года после дебюта AMC Eagle, оснащалось обычным «свободным» межосевым дифференциалом с принудительной блокировкой. Правда, Фердинанд Пьех, который в начале 80-х был начальником инженерного департамента Audi, выбрал для Quattro очень изящную схему, отлично подходившую для компоновки ингольштадтских машин. Продольно расположенный силовой агрегат переднеприводного автомобиля прямо-таки указывал торцом коробки передач на задние колёса — осталось лишь встроить в корпус трансмиссии межосевой дифференциал. Но для привода на передние колёса конструкторы Пьеха не стали городить традиционный для полноприводников огород с отдельной «раздаткой». Немцы сделали вторичный вал коробки полым — и сквозь него пропустили приводной вал передних колёс. Воистину, всё гениальное просто…

С самого начала на Audi, в отличие от FFD, выбрали симметричное распределение крутящего момента по осям — 50 : 50. А в 1984 году из салонов полноприводных Audi наконец-то исчезли архаичные ручки принудительной блокировки «центра» — в трансмиссиях Quattro появился привычный нам самоблокирующийся дифференциал Torsen. Название Torsen происходит от английских слов torque sensing и отражает способность этого чисто механического устройства мгновенно и плавно увеличивать степень своей блокировки в ответ на изменение крутящего момента на выходных валах. Поэтому Торсену не нужна вискомуфта — он блокируется сам. Причём срабатывает не от разности скоростей вращения уже после начала пробуксовки, а ещё до начала скольжения: Torsen способен реагировать на изменение сцепных условий в пятне контакта шин с дорогой!

Кстати, когда в последнее время конструкторы больших внедорожников стали задумываться о достижении «легковой» управляемости, они тоже вспомнили про Torsen — он используется в трансмиссиях таких автомобилей, как новый Range Rover, VW Touareg/Porsche Cayenne и Toyota Land Cruiser Prado.

Но вернёмся в 80-е. Триумфальный выход Audi Quattro на раллийную сцену послужил началом полноприводного бума — все раллийные команды группы В бросились создавать версии 4×4. Один за другим появились Peugeot 205 T16, Metro 6R4, Lancia Delta S4, Ford RS200… Все как один — с вискомуфтами в самоблокирующихся дифференциалах разработки FFD. За работу с раллийными командами на FFD отвечал Стюарт Ролт, сын Тони…

В начале 90-х годов обращался к FFD и завод АЗЛК, когда было решено проектировать раллийную полноприводную модификацию «Москвича»-2141. С помощью англичан была создана трансмиссия с тремя самоблокирующимися дифференциалами — передним, задним и межосевым (точь-в-точь как на болидах Ford RS200). Управляемость экспериментальных полноприводных «Москвичей» в предельных режимах заслуживала самых лестных оценок — поведение машин в скольжении было предсказуемым и удобным для гонщиков. Оказалось, что, подбирая «жёсткость» блокирующих вискомуфт во всех трёх дифференциалах, можно в широком диапазоне настраивать управляемость автомобиля. Например, более «строгая» блокировка заднего межколёсного дифференциала повышает склонность автомобиля к заносу задней оси. Увеличение коэффициента блокировки переднего или межосевого дифференциала, наоборот, повышает запас устойчивости — автомобиль менее охотно заезжает в поворот из-за проскальзывания и сноса передних колёс.

Однако такая настройка актуальна только в одном случае — при раллийном стиле езды со скольжениями. Поэтому три самоблокирующихся дифференциала — это прерогатива болидов группы WRC. Причём на этих машинах, как правило, внутрь дифференциалов встроены уже не вискомуфты, а пакеты многодисковых фрикционов с гидроприводом и с электронным управлением. Таким образом конструкторы получают широчайшие возможности по настройке управляемости в режиме реального времени. Например, при входе в поворот бортовой компьютер может «распустить» муфты во всех трёх дифференциалах, превратив их в «свободные» — чтобы автомобиль легче заходил в вираж. А когда пилот начнёт ускоряться при выходе на прямую, электроника даст команду, и сервопривод «зажмёт» муфты в дифференциалах таким образом, чтобы добиться минимальной пробуксовки всех колёс и в то же время не перейти грань приемлемой недостаточной поворачиваемости, за которой болид вынесет наружу виража.

Кстати, первыми применили управляемые муфты в Daimler-Benz — в трансмиссии автомобиля Mercedes-Benz Е-класса 4Matic с кузовом W124 образца 1986 года. Причём муфт там было три — при необходимости электроника сперва подключала привод на передние колёса, а потом последовательно задействовала блокировки межосевого и заднего межколёсного дифференциалов. Но такая трансмиссия оказалась неоправданно сложной. Кроме того, на нестабильном покрытии электроника то подключала передние колёса, то отключала…

Ещё одним пионером применения электронноуправляемых муфт в скоростных автомобилях стала фирма Porsche — на модели Porsche 959 1986 года было две муфты, а электроника работала в четырёх режимах, которые мог выбирать водитель. Позже серийные автомобили с трансмиссиями подобной сложности начали выпускать японцы — это, например, Mitsubishi Lancer Evo, наиболее совершенный полноприводный дорожный автомобиль из всех, что когда-либо проходили испытания Авторевю. Эволюция с межосевым управляемым дифференциалом ACD и задним дифференциалом с активным распределением крутящего момента AYC способна творить чудеса…

Вместо дифференциала

Пока раллийные инженеры колдовали с механизмами самоблокировки, конструкторы массовых легковушек, наоборот, пошли по пути упрощения — и вообще отказались от межосевого дифференциала, заменив его вискомуфтой. Первым европейским легковым автомобилем с такой трансмиссией стал Volkswagen Golf II Syncro 1985 года — его трансмиссию разрабатывали инженеры фирмы GKN, которая ещё в 1969 году приобрела FFD. Преимуществами такой схемы были простота и унификация полноприводной модели с базовой. В нормальных условиях автомобиль сохранял характеристики и управляемость переднеприводного, а при пробуксовке передних колёс уже через 0,2 секунды срабатывала вискомуфта, способная подавать назад до 70% крутящего момента.

Компоновка трансмиссии VW Golf III Syncro. «Раздатка» пристыкована к коробке передач, а вискомуфта установлена в блоке с главной передачей заднего моста и подключает привод на задние колёса при пробуксовке передних. На автомобилях VW Golf IV место вискомуфты заняла муфта Haldex.

Но такой «упрощенный» привод задних колёс обладал существенным недостатком — даже небольшая задержка в срабатывании вискомуфты усугубляла неоднозначность реакций. При подаче газа в скользком повороте автомобиль сначала сносило наружу, как переднеприводный, а потом, с подключением задних колёс, он резко менял характер — и мог уйти в занос.

Здесь отличились японцы — они неоднократно пытались сгладить этот недостаток, подбирая характеристики вискомуфт и используя их не только для включения привода на задние колёса, но и для блокировки межколёсных дифференциалов. На некоторых моделях (например Nissan Sunny/Pulsar 1988 года) было аж три вискомуфты: одна включала привод на задние колёса, а две другие служили для блокировки межколёсных дифференциалов. В автомобилях Ноnda Concerto 4WD вискомуфты заменяли не только межосевой, но и задний межколёсный дифференциал…

Но потом оказалось, что вместо вискомуфты в приводе задних колёс гораздо удобнее использовать просто фрикционную муфту, пакеты которой сжимаются гидроприводом. А управлять сжатием фрикционов и, соответственно, регулировать величину подаваемого к задним колёсам крутящего момента отлично может электроника.

Нынче большинство легковых полноприводников и паркетников имеют в приводе одной из осей управляемую муфту — будь то Haldex на автомобилях гольф-платформы концерна VW, система VTM-4 фирмы Honda или xDrive на BMW. Причём быстродействие современных муфт сделало задержку в подключении колёс практически незаметной — теперь всё зависит только от того, как настроена управляющая электроника. Например, трансмиссии автомобилей Golf 4Motion и Audi A3 Quattro совершенно идентичны конструктивно. Но разное программное обеспечение позволяет фольксвагеновцам выбирать симметричное распределение момента по осям, а инженеры Audi предпочитают подавать назад только 40% тяги, придавая своим машинам более переднеприводный характер. Дело вкуса…

А какие из этих схем предпочитаем мы? Легковые дорожные автомобили с подключаемым вручную приводом на вторую ось ныне, слава богу, не выпускаются. А что касается остальных трёх схем…

Конечно же, самые интересные, с нашей точки зрения, автомобили — это наследники Формулы Фергюсона, в трансмиссиях которых есть самоблокирующийся межосевой дифференциал. И неважно, какими путями осуществляется блокировка — вискомуфтой, как на автомобилях Subaru, механическим дифференциалом Torsen, как на моделях Audi A4-A6-A8 Quattro, VW Phaeton, или электронноуправляемыми муфтами (Mitsubishi Lancer Evo). Главное, что автоматически блокирующийся «центр» при грамотной настройке может значительно улучшить управляемость автомобиля — сделать его более безопасным и приятным для искушённого водителя.

Главная тенденция сегодня — изменяемый вектор тяги, когда момент превентивно по команде электроники подаётся на то колесо, что способно максимально эффективно его реализовать. Пока самая сложная полноприводная трансмиссия в мире — у седана Mitsubishi Lancer Evo X. Дополнительные редукторы способны перебрасывать момент между задними колёсами, центр блокируется электронноуправляемой муфтой, а спереди — обычный механический самоблок.Эпоха полного привода таким, как мы его знаем, закончится с приходом электромобиля о четырёх мотор-колёсах.

Но машины с автоматически подключаемым приводом на задние колёса мы тоже не сбрасываем со счетов — их становится всё больше. Муфту Haldex в последнее время активно используют Volvo и Saab. Трансмиссии со «свободными» межосевыми дифференциалами тоже находят своё применение — причём на таких скоростных автомобилях, как Мерседесы 4Matic всех классов. Но на этих машинах вместе с дифференциальным полным приводом в обязательном порядке «работает» неотключаемая антипробуксовочная электроника, которая в какой-то мере компенсирует отсутствие механизма самоблокировки.

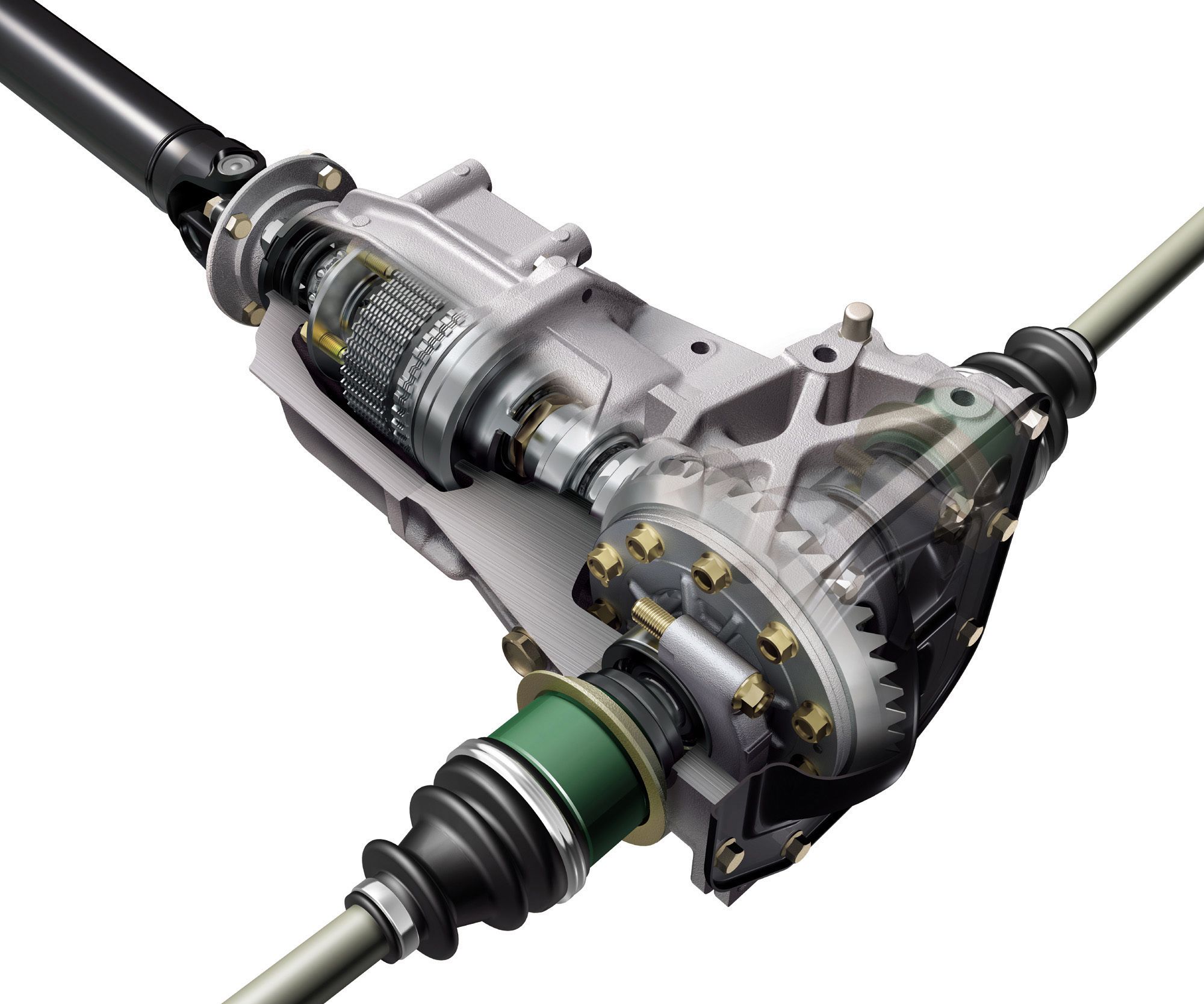

Многодисковая муфта Haldex срабатывает от малейшего рассогласования скоростей вращения валов (1 и 5). Вращение любой из кулачковых шайб приводит к тому, что ролики начинают обкатываться по рабочим поверхностям (12) и перемещаться взад-вперёд, толкая поршни (10) в кольцевых цилиндрах насоса (на рисунке не показаны). Поршни накачивают масло в исполнительный цилиндр с поршнем (11), который и сжимает пакет дисков. Но электроника с помощью электромагнитного клапана может стравливать давление, тем самым гибко регулируя величину подводимого к колёсам момента. 1 — приводной вал; 2 — наружные фрикционные диски; 3 — внутренние фрикционные диски; 4 — уравновешивающая пружина; 5 — выходной вал; 6 — ступица; 7 — корпус; 8 — кулачковая шайба; 9 — ролики; 10 — кольцевые нагнетательные поршни; 11 — кольцевой рабочий поршень; 12 — профилированная рабочая поверхность.

Однако в последнее время мы замечаем, что по реальным ездовым свойствам автомобили с разными полноприводными трансмиссиями становятся все ближе друг к другу — естественно, при движении по дорогам общего пользования, а не на раллийных трассах. И чем более совершенными будут становиться электронные антипробуксовочные системы и программы управления муфтами типа Haldex, тем меньше будет различаться управляемость оснащённых ими автомобилей. Очевидно, это и есть прогресс.

Материал адаптирован к публикации с разрешения ООО «Газета «Авторевю». Все права на перепечатку принадлежат Авторевю.

Муфта включения полного привода Huyndai Santa Fe

Наименование запчасти:

муфта включение полного привода

Производитель:

оригинал

Цена: 15000р

Восстановленная на обмен с гарантией

Аналог:

4780039200 47800-39200 4780039210 47800-39210 4780039410  47800-39410 4780039420 47800-39420 4780039300 47800-39300

Новая муфта 47800-39420 — 70000р , если сдаете старую 65000р



Муфта продается в обмен на вашу неисправленную . Гарантия 6 месяцев .

Ремонт или Восстановленная муфта включения заднего моста дифференциала Hyundai ix35 santa fe , tucson, Kia SPORTAGE , SORENTO 4WD 478003b520 , 47800-3b520 , 478003b510 , 47800-3b510 . в обмен на вашу. Работаем с регионами отправляем транспортной компанией . Гарантия 6 месяцев .

Цена по запросу т.к цены могу меняться каждый день Из-за плавающего доллара и ЕВРО ! , но если вы нашли где-то дешевле чем у нас, укажите нам контакты и мы вам сделаем дешевле чем там по возможности.

Внимание : Другие запчасти для вашего автомобиля вы можете найти на уникальном сайте http://auto.tyt-vse.com/

Муфта (электромуфта) подключение заднего моста Hyundai, KIA

Схема полного привода с электромагнитной муфтой Hyundai, KIA





На многих автомобилях полный привод подключаемый. Так же устроен и полный привод на автомобилях Hyundai, KIA, привод на задние колеса здесь подключаемый автоматически, через электромагнитную муфту.

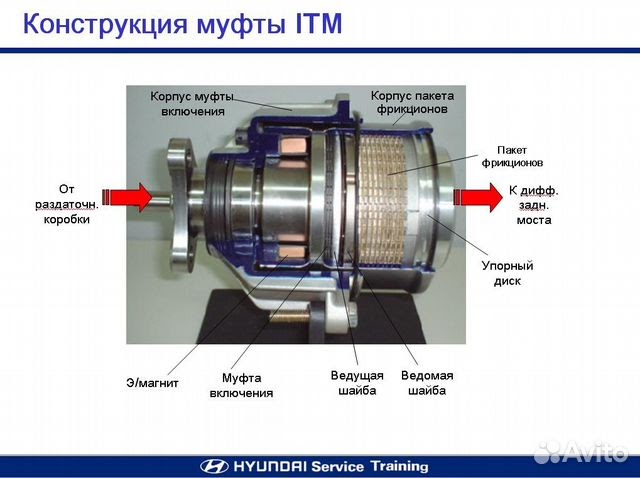

Электромеханическая муфта полного привода

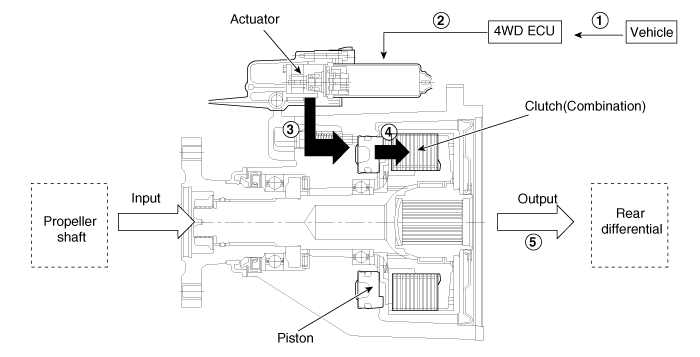

Муфта управляется блоком управления полным приводом Hyundai, KIA. Принцип работы электромеханической муфты практически такой же как и у сцепления. При подаче напряжения на муфту диски внутри муфты прижимаются друг к другу и через них начинает передаваться крутящий момент на задние колеса.

Полный привод подключается  Hyundai, KIA только в момент пробуксовки передних колес, причем примерно после второго проворота колеса. Когда надобность в полном приводе отпадает, он отключается. Так же привод отключается при превышении определенного порога скорости, потому что работа муфты не рассчитана на большие скорости.

На панели приборов  есть лампа проверки полного привода. При включении зажигания лампа загорается и производится самотестирование системы. Если все в порядке, то лампа гаснет. При наличии неисправностей лампа продолжит гореть.



К сожалению никаких опозновательных знаков того, что привод включился, в машине нет. Но вы без труда это поймете, когда застрянете и начнете буксовать. Когда привод задних колес подключится, вы почувствуете легкий толчок, и машина начнет не спеша вылазить из завала, не надо насиловать  машину буксовать, из-за этого сгорают фрикционы в муфте.





Крутящий момент к задним колесам передается через раздаточную коробку (2), передний кардан (4), электромагнитную муфту (5), задний кардан (6), редуктор (7) заднего моста и приводы задних колес.

Трансмиссия полноприводного



Схема трансмиссии полного привода автомобиля



1 — коробка передач, 2 — раздаточная коробка, 3 — приводы передних колес, 4 — передняя карданная передача, 5 — электромагнитная муфта, 6 — задняя карданная передача, 7 — редуктор заднего моста, 8 — приводы задних колес.







Раздаточная коробка



Раздатка жестко крепится на картере коробки передач. Приводом для раздатки служит коробка дифференциала. Сама раздаточная коробка двухступенчатая. Межосевой дифференциал в раздатке отсутствует, а перераспределение момента между осями выполняет электромагнитная муфта в зависимости от дорожных условий.



Валы карданных передач сделаны из тонкостенной стали. Электромагнитная муфта передает крутящий момент на задние колеса только когда муфта частично или полностью блокируется от сигнала блока управления полным приводом.



Блок привода получает информацию от блока управления двигателем и на основании полученных данных включает или отключает муфту, подавая или снимая таким образом крутящий момент к задним колесам.



Блок получает следующую информацию:



— нагрузка двигателя (от ЭБУ двигателя)



— продольное ускорение автомобиля (от датчика ускорения под консолью панели приборов)



— скорость движения автомобиля и разность частоты вращения колес (от колесных датчиков)



— режим торможения (от блока ABS)



Электромагнитная муфта не нуждается в обслуживании.







Новая муфта стоит от 45000р до 60000р, у нас вы можете приобрести перебранную муфту с гарантией за 25000р. На нашу муфту мы даем гарантию 3 месяца.



что это, значение, принцип работы

Полный привод (4WD,4×4, AWD) — это разновидность автомобильной трансмиссии, в которой крутящий момент от двигателя приводит в действие обе оси машины. Полный привод (ПП) используется на внедорожниках для увеличения проходимости. Его использование на обычных автомобилях улучшает ходовые, а не внедорожные качества.

Виды и типы полного привода

Различают несколько видов трансмиссий с 4WD, различающихся способом включения и схемой работы.

Подключаемая (part time)

В обычных условиях энергия мотора передается на одну ось (заднюю либо переднюю). При необходимости полный привод включается с помощью специального рычага или кнопки. Это самый простой и дешевый тип «four wheel drive», используемый для езды по бездорожью. В данной трансмиссии обычно отсутствует дифференциал, распределяющий момент между осями. Поэтому ее нельзя постоянно эксплуатировать на шоссе. В противном случае увеличивается расход топлива и ускоряется износ покрышек и трансмиссии.

На твердом покрытии нужно отключать полный привод. Его стоит задействовать только в грязи, песке, на льду либо в снегу. Его недостаток в том, что отсутствие дифференциала между осями ухудшает управляемость авто на льду и мокром асфальте.

Автоматическая (Automatic 4WD)

Как и описанная выше система Part time, данный вид трансмиссии включается лишь при необходимости. Однако вместо водителя это делает автоматика. Подключение реализуется с помощью вискомуфты или многодискового сцепления под управлением электроники. Второй мост включается в работу при пробуксовке колес основного ведущего моста. Система обеспечивает хорошие ходовые качества на песке, грязи или нечищенной зимней дороге. Однако она плохо приспособлена для езды по бездорожью: второй мост подключается слишком поздно, когда первый уже забуксовал.

Подключаемый привод на основе вискомуфты нельзя долго использовать на бездорожье — узел может выйти из строя из-за перегрева.

Некоторые модели оборудуются кнопкой предварительной блокировки муфты, позволяющей легко преодолеть сложный участок.

Постоянный полный привод (Full-time 4WD)

В машинах с таким типом трансмиссии усилие всегда передается на четыре колеса. Они разделяются с помощью межосевого дифференциала, который улучшает управляемость, уменьшает износ шин и снижает нагрузку на агрегаты. Для улучшения проходимости машины «Full-time 4WD» оснащаются блокировкой дифференциалов (межколесного и межосевого). Эта функция реализуется в двух вариантах: автоматическом либо ручном.

Такой тип машин наименее подвержен заносу и отличается наилучшей проходимостью. При наличии блокировки дифференциала ее нужно включать лишь перед преодолением грязи, снега, песка или затяжного скользкого подъема. В остальных случаях это лишь ухудшает ходовые характеристики и уменьшает срок службы покрышек и агрегатов.

Многорежимный полный привод (Selectable 4WD)

Самый лучший тип трансмиссии, сочетающий в себе преимущества всех вышеперечисленных. Единственный его недостаток — высокая цена. Автомобиль с многорежимным полным приводом может ездить с одной и двумя ведущими осями. Водитель сам выбирает состояние дифференциалов. На асфальте достаточно передней оси, на скользкой дороге следует включить постоянный привод на 4 колеса, а на бездорожье — заблокировать дифференциал (на наиболее тяжелых участках все три — межосевой и межколесные).



Полный привод: устройство и работа

Наибольшее распространение получила полноприводная трансмиссия с вискомуфтой. В ее состав входят МКПП или АКПП, сцепление, раздаточная коробка, карданные и главные передачи, межколесные и межосевой дифференциалы.

Такой вариант полного привода используется на авто с передне- и заднеприводной компоновкой. В первом случае КПП устанавливается поперек оси машины, во втором — вдоль. Это влияет на особенности конструкции «раздатки» и карданов.

Сцепление на МКПП выполняет две функции:

• предохраняет трансмиссию от перегрузок;

• обеспечивает кратковременное разъединение двигателя и КПП во время переключения скоростей.

АКПП оборудуются гидротрансформатором, выполняющим аналогичную функцию.

Раздаточная коробка, включающая понижающий редуктор и межосевой дифференциал, распределяет крутящий момент между осями и увеличивает его при включении «пониженной передачи».

Для улучшения внедорожных характеристик трансмиссия оснащается блокировкой межосевого дифференциала. В простейшем случае он автоматически блокируется вискомуфтой. В более продвинутых моделях используется многодисковая фрикционная муфта и дифференциал Torsen с самоблокировкой.

На машинах, рассчитанных на езду по бездорожью, устанавливается автоматическая либо ручная блокировка дифференциалов между колесами.

Работает система следующим образом:

• крутящий момент от мотора передается через сцепление на КПП;

• мощность двигателя распределяется по осям через раздаточную коробку;

• карданные передачи приводят в действие межколесные дифференциалы задней и передней осей.

Какой полный привод лучше

Полный привод, подключаемый в ручном режиме, почти не применяется на серийных автомобилях. Более распространена трансмиссия с подключением второй оси при помощи фрикционной муфты. Она может управляться электроникой, считывающей данные о скорости вращения колес или блокироваться при нагреве в результате проскальзывания.

Для редких поездок по бездорожью можно приобрести машину с постоянным полным приводом и дифференциалом, блокирующимся с помощью вискомуфты. Если же предстоят длительные поездки по песку и грязи, стоит переплатить за многорежимный полный привод, который одинаково хорошо себя ведет на трассе, в снегах или на раскисшей грунтовой дороге.

Преимущества полного привода

В сравнении с машинами с одной ведущей осью полноприводные авто отличаются следующими преимуществами:

• улучшенный разгон на скользком покрытии;

• повышенная проходимость;

• хорошая курсовая устойчивость.

Последнее утверждение верно лишь для постоянного привода на 4 колеса. Автоматическая система 4WD с вискомуфтой может преподнести неприятные сюрпризы, неожиданно подключая вторую ведущую ось.

Для обеспечения безопасности следует выбирать автомобили с системой курсовой устойчивости (ESP). Она способна компенсировать ошибки водителя, предотвращая возможность заноса.

Полный привод устройство, что такое дифференциал Торсен и принцип его работы

Все про полный привод, его разновидности и принцип работы: часть 1, часть 2, часть 3. На сегодняшний день в автомобильном мире представлено три типа устройства полного привода:

1. Классическая трансмиссия с полным приводом (обозначается термином full-time), в которой имеется три дифференциала. Это обуславливает наличие у такого автомобиля полного привода на все колеса в любом режиме его движения. Но, как было уже сказано выше, при потере сцепления с дорогой хотя бы одного из колес такой автомобиль будет стоять на месте. То есть в таком автомобиле наличие частичной или полной блокировки дифференциала обязательно. На сегодняшний день самым популярным решением на традиционных внедорожниках является жесткая механическая блокировка межосевого дифференциала. При этом момент распределяется по осям в пропорциях 50 на 50. Благодаря этому автомобиль становится более проходимым, но не способным ездить по дорогам с твердым покрытием со скоростью более 30-40 км/ч (более высокая скорость движения пагубно скажется на дифференциалах и может привести к их поломке). В качестве опции на внедорожных моделях может быть предусмотрена возможность дополнительной блокировки заднего дифференциала.

______________________

В качестве полезной ссылки — координаты сервиса ремонта авто и техобслуживания в СПб spb-avtoremont.ru. Здесь ремонтируют механические коробки на любых автомобилях — всех марок и возрастов. А также обслуживают машины с передним и полным приводом, ремонтируют подвеску, проводят компьютерную диагностику.

______________________

2. Продолжим обзор видов привода. Также есть такое направление, как механически подключаемый полный привод – part-time. В его схеме совсем нет межосевого дифференциала, вместо которого присутствует специальный механизм, подключающий вторую ось. Такой тип трансмиссии используется обычно на пикапах и внедорожниках невысокой ценовой категории. На твердом дорожном покрытии такая машина может ездить только с использованием привода одной оси (в большинстве случаев задней). А чтобы преодолеть участки бездорожья, водителю необходимо вручную подключать полный привод, жестко блокируя между собой переднюю и заднюю оси. В итоге получается, что момент поступает на обе оси сразу. Однако ведь свободные дифференциалы на осях продолжают оставаться, поэтому автомобиль может не поехать в случае вывешивания колес по диагонали. Эта проблема решаема: стоит только заблокировать один из межколесных дифференциалов – обычно в первую очередь задний. Именно поэтому в некоторых моделях есть на задней оси самоблокирующийся дифференциал.

3. Полный привод, подключаемый автоматически. На сегодняшний день это самое популярное и универсальное решение. Обозначается он чаще всего AWD (A-AWD) – automatic all-wheel drive. Конструкция такой системы очень похожа на part-time, где нет межосевого дифференциала, но для того, чтобы подключить вторую ось, предназначена электромагнитная или гидравлическая муфта. Блокируется муфта с помощью электроники, а используется для этого два механизма функционирования – реактивный и превентивный, о которых пойдет речь немного ниже.

Необходимо хорошо понимать, что для получения максимального эффекта от работы полного привода (причем от любого – и full-time, и awd) требуется наличие переменной блокировки дифференциала между осями, зависящей от условий движения. Это осуществляется различными методами и устройствами. К ним относятся самоблокирующийся шестеренчатый дифференциал, вязкостная муфта, управление блокировкой с помощью электроники.

Самым простым из них является использование вязкостной муфты (дифференциал с ней носит название VLSD (viscous limited-slip differential), однако он малоэффективен. Принцип работы этого простейшего устройства в том, что оно передает вращающий момент с помощью вязкой жидкости. Когда начинает отличаться скорость вращения входного и выходного валов муфты, повышается вязкость жидкости внутри нее, причем вплоть до перехода в твердое состояние. Таким нехитрым образом осуществляется блокирование муфты и равномерное распределение момента между осями. У вязкостной муфты есть недостатки. Во-первых, это ее большая инерционность, что исключает возможность ее использования на бездорожье, ограничивая твердым дорожным полотном. А во-вторых, у нее весьма ограничен срок службы – примерно до пробега автомобилем 100 тысяч километров, после чего вязкостная муфта перестает функционировать, а дифференциал освобождается.
Все же на сегодняшний день такие муфты иногда применяют – для того, чтобы блокировать задний межколесный дифференциал внедорожников или межосевой дифференциал в автомобилях марки Subaru с МКПП. В недалеком прошлом вязкостную муфту применяли для того, чтобы подключать вторую ось в системы автоматически подключаемого полного привода в автомобилях Toyota, однако из-за низкой эффективности от такой практики потом отказались.

Что такое дифференциал Торсен и принцип его работы

Следующий способ переменной блокировки дифференциала – самоблокирующийся шестеренчатый дифференциал. На сегодня известно такое устройство под названием Torsen. Итак, что такое дифференциал Торсен. Принцип его работы – в свойстве червячной передачи заклинивать, когда на осях возникает определенное соотношение величин крутящих моментов.

Такой метод используется на очень многих автомобилях с полным приводом (например, весь модельный ряд полноприводных Ауди), он имеет технически сложное устройство и, соответственно, высокую стоимость. Но вместе с тем, эффективен как на твердых дорогах, так и на бездорожье. Из недостатков стоит отметить то, что когда сопротивление вращению на какой-либо из осей полностью отсутствует, дифференциал разблокирован, поэтому автомобиль не сможет двигаться. Именно в этом и заключается уязвимость автомобилей с дифференциалом Torsen – когда сцепление с дорогой отсутствует на обоих колесах одной оси, с места автомобиль не сдвинется. В связи с этим компания Audi применяет на своих новых моделях дифференциал с коронными шестернями и дополнительными фрикционами.

Электронное управление блокировкой дифференциала включает в себя как обычные способы регулировки положения буксующих колес с помощью тормозной системы автомобиля, так и более сложные устройства электронного управления со степенью блокирования дифференциала, зависящей от обстановки на дороге. Их достоинство – именно в наличии электроники, которая самостоятельно мгновенно определяет нуждаемость каждого колеса автомобиля в крутящем моменте и необходимом его количестве. Для этого предназначено множество датчиков – это и датчик вращения, и акселерометр, который фиксирует продольные и поперечные ускорения автомобиля, и датчики педали газа, а также положения руля. В отличие от таких электронных устройств и вязкостная муфта, и самоблокирующийся дифференциал – это полностью механические устройства, не предполагающие вмешательства в их работу электронной системы.
Стоит отметить, что система, которая имитирует блокирование дифференциала путем использования штатных автомобильных тормозов, чаще всего не так эффективно действует по сравнению с непосредственной блокировкой дифференциала. Обычно такая имитация используется как альтернатива межколесной блокировке. На сегодняшний день ее применяют даже на машинах, имеющих привод на одну ось.
В качестве примера блокировки на электронном управлении можно привести трансмиссию с полным приводом VTD, которая устанавливается на автомобили Subaru с 5-скоростной АКПП. Есть еще такая система, как DCCD, которую используют на модели Subaru Impresa WRX STI и Mitsubishi Lancer Evolition, имеющем активный центральный дифференциал ACD. И эти трансмиссии без преувеличения можно считать самыми совершенными во всем автомобильном мире.

Симметричный полный привод Symetrical AWD

Система полного привода VTD^*1:

Спортивная версия полного привода с электронным управлением, улучшающая характеристики поворачиваемости. Компактная система полного привода включает в себя межосевой планетарный дифференциал и многодисковую гидравлическую муфту блокировки^*2 с электронным управлением. Распределение крутящего момента между передними и задними колесами в соотношении 45:55 непрерывно корректируется блокировкой дифференциала с помощью многодисковой муфты. Распределение крутящего момента контролируется автоматически, с учетом состояния дорожного покрытия. Это обеспечивает великолепную устойчивость, а за счет распределения крутящего момента с акцентом на задние колеса улучшаются характеристики поворачиваемости.

Актуальные модели (российская спецификация)
Subaru WRX c трансмиссией Lineartronic.
Ранее устанавливалась на автомобили: Subaru Legacy GT 2010‑2013, Forester S‑Edition 2011‑2013, Outback 3.6 2010‑2014, Tribeca, WRX STI с автоматической трансмиссией 2011‑2012

Система полного привода с активным распределением крутящего момента (ACT):

Система полного привода с электронным управлением, обеспечивающая бо́льшую курсовую устойчивость автомобиля на дороге, в сравнении с моноприводными автомобилями и полноприводными автомобилями с подключаемым приводом на другую ось.
Оригинальная многодисковая муфта передачи крутящего момента Subaru регулирует распределение крутящего момента между передними и задними колесами в режиме реального времени в соответствии с условиями движения. Алгоритм управления заложен в электронном блоке управления трансмиссией и учитывает скорости вращения передних и задних колес, текущий крутящий момент на коленчатом валу двигателя, текущее передаточное отношение в трансмиссии, угол поворота рулевого колеса и т.д. и при помощи гидроблока сжимает диски муфты с необходимым усилием. В идеальных условиях система распределяет крутящий момент между передними и задними колесами в соотношении 60:40. В зависимости от обстоятельств, таких, как буксование, крутой поворот и др. перераспределение крутящего момента между осями меняется. Адаптация алгоритма управления под текущие условия движения обеспечивает превосходную управляемость в любой дорожной ситуации, независимо от уровня подготовки водителя. Многодисковая муфта располагается в корпусе силового агрегата, является его составной частью и использует ту же рабочую жидкость, что и другие элементы автоматической трансмиссии, что обусловливает ее лучшее охлаждение, нежели при обособленном расположении, как у большинства производителей, и, следовательно большую долговечность.

Актуальные модели (российская спецификация)
На российском рынке Subaru Outback, Subaru Forester^*, Subaru XV.

Система полного привода с межосевым самоблокирующимся дифференциалом с вискомуфтой (CDG):

Механическая система полного привода для механических трансмиссий. Система представляет собой сочетание межосевого дифференциала с коническими шестернями и блокировки на основе вискомуфты. В обычных условиях крутящий момент между передними и задними колесами распределяется в соотношении 50:50. Система обеспечивает безопасное спортивное вождение, всегда максимально используя доступную тягу.

Актуальные модели (российская спецификация)
Subaru WRX и Subaru Forester — с механической трансмиссией.

Система полного привода с электронноуправляемым активным межосевым дифференциалом повышенного трения (DCCD^*3):

Система полного привода, ориентированная на обеспечение максимальных ходовых характеристик, для серьезных спортивных состязаний. Система полного привода с электронноуправляемым активным межосевым дифференциалом повышенного трения использует сочетание механической и электронной блокировок дифференциала при изменении крутящего момента. Крутящий момент между передними и задними колесами распределяется в соотношении 41:59, с акцентом на максимальные ходовые характеристики и оптимальное управление динамической стабилизацией автомобиля. Механическая блокировка отличается более быстрым откликом и срабатывает до электронной. Работая с большим крутящим моментом, система демонстрирует наилучший баланс между остротой управления и устойчивостью. Имеются предустановленные режимы управления блокировкой дифференциала, а также режим ручного управления, которыми водитель может пользоваться в соответствии с дорожной ситуацией.

Актуальные модели (российская спецификация)
Subaru WRX STI с механической трансмиссией.

Типы систем полного привода (4WD) и полного привода (AWD) — x-engineer.org

Ускорение автомобиля на ровной дороге возможно благодаря двум системам: трансмиссии и трансмиссии (трансмиссии).

Трансмиссия — это система, которая генерирует мощность (крутящий момент и скорость) . В большинстве случаев это двигатель внутреннего сгорания, но он также может быть электродвигателем или их комбинацией (в случае гибридного электромобиля).

Трансмиссия — это сумма механических компонентов, размещенных между колесами и трансмиссией.Все компоненты после двигателя, которые передают мощность на колеса, являются частью трансмиссии. К этим компонентам относятся: муфта / гидротрансформатор, коробка передач, карданный вал, дифференциал и приводные валы. Трансмиссия выполняет несколько ролей:

• позволяет двигателю работать, даже если транспортное средство неподвижно.
• обеспечивает плавный запуск транспортного средства из состояния покоя.
• преобразует крутящий момент двигателя и скорость в соответствии с дорожными условиями.
• позволяет транспортному средству двигаться назад. для одного направления вращения двигателя внутреннего сгорания
• позволяет ведущим колесам вращаться с разной скоростью во время поворота автомобиля

Изображение: Архитектура трансмиссии с передним приводом (FWD) и задним приводом (RWD)

Легенда :

1. двигатель внутреннего сгорания
2. муфта / гидротрансформатор
3. коробка передач
4. дифференциал
5. карданный вал (продольный)

Ведущие колеса — это колеса оси транспортного средства, которые получают мощность двигателя, таким образом выполняя тяга. В зависимости от того, на какой оси расположены ведущие колеса, мы можем иметь:

• передний привод (FWD)
• задний привод (RWD)
• полный привод (4WD) / полный привод (AWD)

Передний привод (FWD) автомобилей содержат как двигатель, так и ведущие колеса на передней оси. Это наиболее распространенная компоновка силового агрегата и трансмиссии для небольших и компактных транспортных средств из-за преимуществ с точки зрения пространства и эффективности.

Задний привод (RWD) Автомобиль обычно имеет трансмиссию на передней оси и ведущие колеса на задней оси.Это также называется «классической» схемой трансмиссии, потому что именно так были сконфигурированы первые дорожные транспортные средства. Большинство люксовых седанов и спортивных автомобилей имеют заднеприводную конфигурацию.

И переднеприводные, и заднеприводные автомобили являются полноприводными (2WD) , поскольку мощность передается только через два колеса.

В некоторых архитектурах автомобилей есть двигатель и ведущие колеса на задней оси (например, Porsche 911 classic, Renault Twingo 3).

Изображение: Архитектура трансмиссии с полным приводом (AWD) и полным приводом (4WD)

Обозначения:

1. Двигатель внутреннего сгорания
2. Гидротрансформатор сцепления / крутящего момента
3. Коробка передач
4. Задний дифференциал
5. Задний гребной винт (продольный ) вал
6. раздаточная коробка (с центральным дифференциалом и редуктором (опция))
7. карданный передний (продольный) вал
8. передний дифференциал
9. сцепное устройство (вязкостное, электромагнитное)

Когда мощность двигателя распределяется на все колеса Автомобиль — полноприводный (AWD) или полноприводный (4WD) .Четкого различия между AWD и 4WD нет, но обычно автомобили с полным приводом содержат раздаточную коробку, которая имеет центральный дифференциал и дополнительный двухступенчатый редуктор (LO-low и HI-high).

В случае автомобиля с полным или полным приводом передняя и задняя оси должны быть оснащены дифференциалом, поскольку все колеса передают мощность и им необходимо вращаться с разной скоростью во время поворота.

Автомобили

AWD / 4WD также называются «четыре на четыре» (4 × 4) .Цифры взяты из формулы трансмиссии :

\ [2 \ cdot \ text {TotalNumberOfAxles x} 2 \ cdot \ text {TotalNumberOfDriveAxles} \]

Для транспортного средства с двумя осями, если только одна ось имеет ведущие колеса, формула становится « 4 × 2 ». Если обе оси имеют ведущие колеса, формула будет « 4 × 4 ».

Автомобиль с постоянным / постоянным полным приводом имеет постоянное распределение крутящего момента между передней и задней осью, это не может быть отключено водителем или электронным модулем управления (ECM).

Автомобиль AWD / 4WD может иметь режим 2WD, потому что ECM (или водитель) может отключить одну из осей от движения. В современных автомобилях переключение между режимами 2WD и 4WD обычно выполняется незаметно для водителя.

Производители автомобилей используют различные технологии AWD / 4WD. Некоторые из них являются запатентованными системами трансмиссии, некоторые используют специальные компоненты от поставщиков уровня 1.

Torsen®

Torsen идет от Torque Sensing и представляет собой механический дифференциал повышенного трения.Этот тип дифференциала был произведен корпорацией Gleason. Их можно использовать как передний / задний дифференциал или как центральный (межосевой) дифференциал.

Изображение: Автоматическая коробка передач Audi с межосевым дифференциалом Torsen
Кредит: Audi

Дифференциалы Torsen полностью механические, со сателлитами и геликоидальными шестернями. Их характеристика самоблокировки зависит от определения разницы крутящего момента между передней и задней осями или между левым и правым колесами.

Примеры автомобилей, оснащенных системами полного привода Torsen: Audi Quattro, Alfa Romeo Q4.

Haldex®

Системы полного привода Haldex основаны на центральном сцепном устройстве с мокрым многодисковым сцеплением. Они производятся группой Haldex Traction AB, в настоящее время принадлежащей BorgWarner. Системы Haldex обычно используются в качестве дифференциала повышенного трения заднего моста.

Изображение: Cadillac SRX с полным приводом (AWD) с электронным дифференциалом повышенного трения Haldex.
Кредит: Cadillac

Дифференциал повышенного трения Haldex управляется электронным модулем управления (ECM).Благодаря многодисковой муфте (разомкнут, замкнут, проскальзывает) автомобиль может работать как переднеприводный или полный привод. Распределение крутящего момента между передней и задней осями варьируется в зависимости от положения сцепления. Система управляется электрогидравлической системой управления.

Системы Haldex AWD широко используются в автомобильной промышленности, например в автомобилях: Audi Q3, Skoda Octavia 4 × 4, VW Tiguan, SEAT Alhambra 4, Lamborghini Aventador LP 700-4, Bugatti Chiron, Volvo V60 AWD, Volvo XC90. AWD, Ford Kuga, Land Rover Range Rover Evoque, Opel Insignia, Buick Lacrosse, Cadillac SRX и др.

BMW xDrive®

xDrive — это фирменная технология BMW 4WD. Первым BMW, оснащенным системой xDrive, стал X5 в 2004 году. Основным компонентом системы xDrive является раздаточная коробка . Раздаточная коробка предназначена для разделения мощности, поступающей от коробки передач, между передней и задней осями.

Изображение: Трансмиссия BMW X-drive (4WD)
Кредит: BMW

Управление крутящим моментом между передней и задней осью осуществляется посредством мокрой многодисковой муфты внутри раздаточной коробки.Положение сцепления приводится в действие электродвигателем с помощью электронного модуля управления. Когда сцепление полностью закрыто, разделение крутящего момента между передней и задней осью составляет 50:50.

Mercedes 4MATIC®

4MATIC — это технология AWD / 4WD, разработанная Mercedes-Benz. Он состоит из центрального планетарного дифференциала, который распределяет крутящий момент между передней и задней осями. В первом поколении 4MATIC использовался центральный дифференциал с электронным управлением, задний дифференциал повышенного трения и передний открытый дифференциал.Система 4MATIC последнего поколения использует три открытых дифференциала (передний, задний и центральный).

Изображение: Mercedes S350 Bluetec 4-MATIC система полного привода (AWD)
Кредит: Mercedes

Системы полного привода EMCD

EMCD поступает от Electro-Magnetic Control Device. Он состоит из мокрого многодискового сцепления, управляемого электромагнитным приводом. Система EMCD производится GKN Driveline. Он действует как центральный дифференциал повышенного трения, управляемый электронным модулем управления (ЕСМ).

Изображение: GKN Electro-Magnetic Control Device (EMCD)
Credit: GKN

Транспортные средства, оборудованные EMCD, работают в номинальном режиме как автомобили с передним приводом. Возможность полного привода «по запросу» зависит от автомобиля и дорожных условий. У водителя есть возможность полностью заблокировать сцепление для постоянного полного привода, но в автоматическом режиме решение принимает ЕСМ.

Примеры автомобилей с системой полного привода EMCD: Nissan Quashqai, Nissan X-Trail, Dacia Duster, Fiat Sedici.

Вискомуфтовая система

Это самые простые технологии 4WD. Передний и задний мосты связаны между собой посредством вязкостного самоблокирующегося сцепного устройства. Вископара состоит из нескольких круглых пластин с выступами и перфорациями. Они погружены в вязкую жидкость на основе силикона.

Изображение: Вискомуфта

Изображение: Вискомуфта в разрезе

Вискомуфта обычно использовалась на небольших транспортных средствах. Передний мост является номинальным ведущим мостом, задний мост тянулся без передачи крутящего момента через вископару. Если передняя ось вращалась из-за потери сцепления, вископара начинала блокироваться, передавая крутящий момент на заднюю ось.

Пример автомобиля с вискомуфтой: Fiat Panda, Renault Scenic RX4.

Преимущество вязкой муфты — простая конструкция при невысокой стоимости. К недостаткам можно отнести невысокий КПД и медленное время реакции.

Каждая из вышеперечисленных технологий AWD / 4WD будет подробно описана в отдельных статьях.

Для любых вопросов или замечаний относительно этой статьи, пожалуйста, используйте форму комментариев ниже.

Не забывайте ставить лайки, делиться и подписываться!

Функция и работа раздаточной коробки

Частичная раздаточная коробка получает мощность от трансмиссии и передает ее на два или все четыре колеса автомобиля. Это позволяет водителю переводить автомобиль из 2WD в 4WD (полный привод), перемещая селектор передач, нажимая кнопку или перемещая ползун. Случай может быть независимым от передачи или женатым, где он может даже иметь один и тот же случай.Чаще всего раздаточная коробка независимая. Независимая раздаточная коробка присоединяется к выходному валу трансмиссии и имеет карданный вал для передней и задней оси.

Они могут быть с цепным или зубчатым приводом. Многие производители сегодня используют раздаточные коробки с цепным приводом, потому что они легче и тише своих шестеренчатых аналогов. Однако раздаточные коробки с шестеренчатым приводом обладают большей прочностью и используются в тяжелых условиях. В раздаточных коробках обычно используется ATF, но перед обслуживанием жидкости сверьтесь со спецификациями производителя.

Блок с регулируемым вакуумом требует определенного вакуума от двигателя (17-21 дюймов рт. Ст.). Если в корпусе обнаружен низкий вакуум, проверьте все трубопроводы и резервуары на предмет трещин и износа. Они также управляются вручную, гидравлически, или электрически. Ручное управление обычно представляет собой переключатель, расположенный на полу автомобиля. Раздаточная коробка с электронным управлением содержит модуль управления и ряд кнопок или ползунков, расположенных на или вокруг приборной панели. Раздаточная коробка с гидравлическим управлением приводится в действие гидронасос и пакет сцепления.Вязкая муфта системы полного привода (AWD) содержит густую вязкую жидкость.

AWD (полноприводные) автомобили всегда остаются полноприводными. Это штатные полноприводные системы, которые работают прозрачно для водителя. Они предназначены для работы в плохую погоду или на пересеченной местности, но не считаются внедорожниками. Широкий диапазон полноприводных автомобилей обычно составляет 1: 1; на каждый оборот выходного вала приходится по одному обороту на каждом полуоси.

Как работает трансмиссия | Как работает автомобиль

Проход через карданный вал

Передний двигатель — задний привод

Двигатель и коробка передач скреплены болтами, между ними находится муфта сцепления.Двигатель установлен жестко, но карданный вал должен быть гибким, чтобы задняя ось могла перемещаться.

В автомобиле с передним расположением двигателя и задним приводом мощность передается от двигатель через сцепление и коробку передач сзади ось с помощью трубчатого карданного вала.

Задний мост должен иметь возможность перемещаться вверх и вниз на приостановка по вариациям дорожного покрытия.

Движение вызывает постоянное изменение угла карданного вала и расстояния между коробкой передач и задней осью.

Чтобы обеспечить постоянное движение, шлицы на переднем конце карданного вала выдвигается и выходит из коробки передач при изменении расстояния; вал также имеет универсальные шарниры на каждом конце, а иногда и посередине.

Универсальные шарниры позволяют карданному валу быть гибким, при этом постоянно передавая мощность.

Последняя часть коробка передач главная передача, которая включает в себя дифференциал и иногда его называют дифференциалом.

Главная передача

К карданному валу прикреплена шестерня, которая входит в корпус дифференциала в центре задней оси. Скошенные ведущие шестерни внутри дифференциала вращаются вместе с ведомым колесом и приводят полуоси к задним колесам, обычно с одинаковой скоростью. Во время прохождения поворотов, они позволяют ходовое колесо поворачиваться быстрее, чем другие.

Дифференциал выполняет три функции: поворачивать направление движения на 90 градусов к задним колесам; чтобы одно из задних колес могло поворачиваться быстрее другого при прохождении поворотов; и произвести окончательный редуктор .

А шестерня внутри дифференциал приводится в движение карданным валом и имеет свой шестерни скошенный — срезанный под углом. Он входит в зацепление с зубчатым венцом со скошенной кромкой, так что две шестерни образуют угол 90 градусов.

Карданный шарнир

Самый распространенный тип универсального шарнира, шарнир крюка, использует крестообразную «крестовину» поперек оси приводного вала. «Крестовина» работает на игольчатых роликоподшипниках для минимизации трения.

Ведущее колесо обычно имеет примерно в четыре раза больше зубьев, чем ведущая шестерня, поэтому колеса вращаются со скоростью, равной четверти скорости гребного вала.

Привод передается от дифференциала на задние колеса посредством полуосей, или приводные валы .

На конце дифференциала каждой полуоси коническая ведущая шестерня соединена с ведомой шестерней с помощью промежуточного набора конических шестерен.

Вождение через передние колеса

Поперечный двигатель

Коробка передач встроена в картер двигателя, а привод на передние колеса передается через универсальные шарнирные валы.

Автомобили с передним приводом используют то же коробка передач принципы, как у автомобилей с задним приводом, но механические компоненты различаются по конструкции в зависимости от двигатель и компоновка коробки передач.

Двигатели с поперечным расположением двигателя обычно устанавливаются непосредственно над коробкой передач, и мощность передается через схватить к коробке передач цепочкой шестерен.

Рядный двигатель

В этой переднеприводной компоновке коробка передач находится в обычном положении в задней части двигателя.

Рядные двигатели соединяются непосредственно с коробкой передач, и привод проходит через сцепление обычным образом.

В обоих случаях привод переходит от коробки передач к бортовому редуктору.

В двигателе с поперечной установкой главная передача обычно находится в коробке передач. В рядном двигателе он обычно устанавливается между двигателем и коробкой передач.

Передача мощности от бортового редуктора к колесам осуществляется короткими ведущими валами. Чтобы справиться с подвеской и рулевое управление При движении в колесах в приводных валах используется высокоразвитый универсальный шарнир, называемый шарниром равных угловых скоростей (CV).

ШРУС

Шарнир предназначен для одновременного управления приводом и рулевым управлением на переднеприводных автомобилях.

ШРУС использует канавки со сталью шарикоподшипники в них вместо «паука», обнаруженного в карданном шарнире, передается мощность с постоянной скоростью, независимо от угла и расстояния между бортовым редуктором и колесами.

Некоторые автомобили, такие как более ранние модели Minis, также имеют муфты карданного вала, которые являются «крестовинами» и выполняют ту же работу, что и универсальные шарниры в автомобилях с задним приводом, обеспечивая перемещение подвески вверх и вниз.Обычно они сделаны из резины, приклеенной к металлу.

Задний двигатель ведущие задние колеса

Некоторые автомобили, такие как VW Beetles и меньшие Fiat, имеют расположенные сзади двигатели и коробки передач, приводящие в движение задние колеса.

Мощность передается через муфту на коробку передач, передаваясь на колеса через приводные валы.

Компоновка аналогична некоторым автомобилям с передним приводом, за исключением того, что не нужно делать поправки на поворот колес.

Иногда валы присоединяются к фланцы на коробке передач с помощью муфт типа «бублик».

Вискомуфта | автомобили с полным приводом, автомобили 4×4, грузовики с полным приводом, 4motion, quattro, xDrive, SH-AWD, Haldex, Torsen, wiki

Как работает вискомуфта? (Править) Вискомуфта заполнена силиконом и не контролируется компьютером.Серия пластин с отверстиями и прорезями превращается в силиконовую жидкость. Некоторые пластины прикреплены к карданному валу передней оси, а некоторые — к карданному валу задней оси. Обычно пластины вращаются с одинаковой скоростью без относительного движения. Силиконовая жидкость становится очень вязкой из-за ее вязкоупругости, как только пластины вращаются с различной скоростью. Силиконовая жидкость противостоит сдвигу, создаваемому пластинами с разной скоростью, вызывая передачу крутящего момента от более быстро вращающейся оси на более медленную вращающуюся ось.Следовательно, для передачи крутящего момента требуется небольшая разница скоростей. Если задние колеса и карданный вал проскальзывают и вращаются быстрее, чем передние, трение между пластинами увеличивается из-за создаваемого сдвига в жидкости, проскальзывание уменьшается, пробуксовка заднего колеса уменьшается, и крутящий момент от входного вала передается на перед. Вискомуфта может быть установлена ​​двумя способами: Вискомуфта , действующая вместо межосевого дифференциала (Править) В этом случае в нормальных условиях вся мощность передается только на одну ось. Одна часть вискомуфты соединена с ведущим мостом, другая часть — с ведомым мостом. При пробуксовке ведущих колес происходит блокировка вискомуфты и крутящий момент передается на другую ось. Это автоматическая система полного привода. Рисунок: Вискомуфта Рисунок: Расположение вискомуфты (2) возле заднего дифференциала на VW Golf Mk3 Рисунок: Детали вискомуфты Volkswagen Недостатком вязкостной муфты является то, что она слишком медленно входит в зацепление и допускает чрезмерную пробуксовку колес перед передачей крутящего момента на другие колеса.Это особенно важно для автоматических систем полного привода — при прохождении поворотов с ускорением задняя часть включается с небольшой задержкой, вызывая резкое изменение поведения автомобиля от недостаточной до избыточной поворачиваемости. Кроме того, при взлете в песке передние колеса могут застрять до того, как будет задействован полный привод. В попытке сократить время активации муфты VW Golf MkII Syncro всегда передает 5% крутящего момента на задние колеса (это достигается за счет того, что задний карданный вал в нормальных условиях вращается медленнее, чем передний, что вызывает нагревание вязкой жидкости и небольшое затвердевание) . В то же время слишком сильное предварительное натяжение муфты приводит к нежелательному закручиванию трансмиссии и делает систему слишком чувствительной к неравномерному износу протектора передних и задних шин. Вот почему Volvo сначала снизила предварительное натяжение в 2000 году, а затем заменила вязкостную муфту сцеплением Haldex на своих полноприводных автомобилях в 2003 модельном году (Volvo s60 имеет Haldex с 2002 года). [1]

вискомуфта интегрирована в межосевой дифференциал (Править) В этом случае все колеса постоянно приводятся в движение.Вязкостная муфта встроена в межосевой дифференциал. Центральный дифференциал распределяет мощность на все колеса и позволяет им поворачиваться с разной скоростью в поворотах. Когда на одной из осей возникает чрезмерная пробуксовка, вискомуфта блокирует дифференциал и выравнивает скорости обеих осей. Крутящий момент передается на колеса, у которых есть тяга. Это штатная система полного привода. Вискомуфта также может быть интегрирована в задний дифференциал. Рисунок: Блокировка дифференциала с вискомуфтой Рисунок: Вискомуфта (слева) и ее установка в заднем (вверху справа) и центральном планетарных дифференциалах (внизу справа) Сноски

Это Wiki, поэтому не стесняйтесь исправлять любые фактические или грамматические ошибки.Протестируйте здесь перед публикацией.

Javacript требуется для справки и просмотра изображений.

1

AWD против 4WD: узнайте различия

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Когда автомобили только завоевали популярность, задний привод (RWD) был предпочтительным методом движения.Это тоже оказался единственный выбор. Но позже передний привод (FWD) занял господствующее положение на рынке благодаря своей скромной экономии топлива, более надежному сцеплению, компактной упаковке и устойчивости.

Сегодня предпочтение снова смещается в пользу AWD и 4WD из-за потребительского спроса на внедорожники и кроссоверы. Несмотря на то, что они демонстрируют худшую экономию топлива, чем автомобили с передним приводом, AWD и 4WD выигрывают от большей тяги и контроля, но их часто можно принять друг за друга из-за их сходства.

Современные технологии сделали различие друг друга трудным для большинства, но понимание разницы может означать разницу между возвращением домой после долгого перехода через Моав или вызовом на Голгофу, чтобы спасти вас.

Не волнуйтесь, Специализированная информационная команда Drive здесь, чтобы распутать провода и объяснить все различия между AWD и 4WD.

Основы полного привода и полного привода

В системах полного привода и полного привода используются разные детали. Вот краткое описание связанных терминов, названий и компонентов.

AWD

В полноприводном автомобиле обычно используются двигатель, преобразователь крутящего момента или сцепление, трансмиссия, центральный дифференциал, блок сцепления, задний дифференциал и передний дифференциал.Однако существует множество типов систем полного привода, в которых используются уникальные технологии, такие как гибридные электрические системы и оборудование.

4WD

В полноприводном автомобиле используются двигатель, преобразователь крутящего момента или сцепление, трансмиссия, раздаточная коробка, задний дифференциал и передний дифференциал.

Форд

Дифференциал

Дифференциал — это механический или электронный редуктор в трансмиссии, который распределяет крутящий момент на два выходных вала или оси, которые могут работать с разными скоростями.Его также можно заблокировать вместе.

Например, задний дифференциал, который соединен с задним карданным валом, позволяет левому и правому задним колесам вращаться с разной скоростью. Центральный дифференциал позволяет переднему и заднему карданным валам работать с разными скоростями, но предлагает возможность заблокировать их вместе.

Существует множество типов дифференциалов, наиболее распространенными из которых являются открытый, блокируемый или ограниченный проскальзывания.

• Открытый дифференциал: Традиционный открытый дифференциал преобразует крутящий момент двигателя в два выхода, которые могут двигаться с разными скоростями.
• Блокировка дифференциала: При заблокированном дифференциале все концы соединенного моста вращаются с одинаковой скоростью.
• Дифференциал повышенного трения (LSD): Дифференциал повышенного трения частично открыт, частично блокируется. Большую часть времени ЛСД остается открытым. Однако при использовании зубчатой ​​передачи, сцепления или вязкой жидкости дифференциал блокируется при обнаружении проскальзывания.

Раздаточная коробка

На автомобилях с полным приводом и 4WD раздаточная коробка — это механизм в трансмиссии, который соединен с трансмиссией, передним приводным валом и задним приводным валом.Обычно с использованием шестерен, гидравлики или цепи внутри корпуса раздаточной коробки, раздаточная коробка передает мощность от трансмиссии на карданные валы, чтобы приводить в действие переднюю и заднюю оси, позволяя передним и задним колесам двигаться с разной скоростью.

На автомобилях с полным приводом раздаточная коробка может приводиться в действие вручную рычагом, диском, переключателем или кнопкой для включения различных настроек передачи. На автомобилях с полным приводом раздаточная коробка автоматически работает без входа.

Форд

Что такое полный привод?

Полноприводная система постоянно передает мощность на все четыре колеса автомобиля одновременно, но величина крутящего момента, передаваемого на каждое колесо, различается.В зависимости от системы полный привод обычно работает с передним или задним смещением. Например, Subaru Outback по умолчанию передает 80 процентов крутящего момента на переднюю часть и 20 процентов на заднюю часть. Однако, когда требуется тяга на одном или всех других колесах, система будет направлять мощность на ось, которая требует помощи.

В полноприводных системах используется тип межосевого дифференциала (их много), который позволяет передним и задним колесам работать с разной скоростью.В некоторых примерах, таких как Ford Edge, система полного привода позволяет полностью разъединить заднюю часть, чтобы обеспечить 100-процентный привод на передние колеса.

Что означает полный привод с передним или задним смещением?

Полный привод с передним смещением : Автомобиль передает крутящий момент на передние колеса больше, чем на задние колеса.

Задний полный привод : Автомобиль передает крутящий момент на задние колеса больше, чем на задние колеса.

Ленд Ровер

Что такое полный привод?

Полный привод предназначен для поддержания оптимального тягового усилия при ручном выборе.Автомобиль имеет полный привод, когда передний и задний карданные валы могут быть заблокированы вместе, чтобы двигаться с одинаковой скоростью и передавать одинаковое количество крутящего момента на все четыре колеса. Полный привод обычно предназначен для использования на бездорожье и на очень скользких поверхностях.

Что такое частичный полный привод?

Автомобиль с неполным рабочим днем ​​работает в режиме 2WD, если автомобиль не переключен вручную или автоматически с помощью электроники на 4WD. Один карданный вал постоянно подключен к источнику питания, а другой может быть подключен при необходимости.Неполный полный привод чаще всего включается кнопкой, диском, рычагом или переключателем внутри кабины транспортного средства. Это наиболее традиционный тип полноприводных автомобилей, который часто встречается на автомобилях с полным приводом, таких как внедорожники и грузовики типа Jeep.

Когда автомобиль работает с полным приводом, он не может нормально двигаться по обычным дорогам, потому что передняя и задняя оси не могут работать с разными скоростями. Если попытаться сделать это, автомобиль может начать скручиваться или вздрагивать — явление, известное как «вороний прыжок». Это может повредить автомобиль.

Что такое полный привод по требованию?

Это другой тип неполного полного привода. Автомобиль с полным приводом по требованию по умолчанию работает с приводом на два колеса, но автоматически включает другие колеса, когда требуется тяга.

Что такое постоянный полный привод?

Автомобиль с постоянным полным приводом, иногда называемый постоянным полным приводом или автоматическим / автоматическим полным приводом, в 100 процентах случаев передает 25 процентов мощности на каждое колесо. Однако пакет сцепления или межосевой дифференциал позволяет переднему и заднему карданным валам двигаться с разной скоростью.

Джип

Какие существуют различные настройки 4×4?

На автомобилях с колесной формулой 4×4 обычно есть диск, рычаг, переключатель или набор кнопок с различными конфигурациями движения. Каждый вариант следует использовать только в определенных предполагаемых обстоятельствах, иначе водитель рискует повредить автомобиль. Ниже мы объясним, как использовать 2H, 4H и 4L.

2H — это аббревиатура от Two High.Это означает, что два колеса, обычно задние, задействованы в высоком диапазоне. Водители должны использовать 2H при нормальных условиях вождения по твердым покрытиям.

4H — это аббревиатура от Four High. Это означает, что четыре колеса включены в передаточное число высокого диапазона. Водители должны использовать 4H, когда им требуется дополнительное сцепление с дорогой, например, при езде по снегу или каменистым тропам, со средней скоростью примерно 30–50 миль в час (точные ограничения и особенности см. В руководстве к вашему автомобилю).

4L — это сокращение от Four Low.Это означает, что четыре колеса включены в передаточное число низкого диапазона. Водители должны использовать 4L в обстоятельствах, когда требуется максимальное тяговое усилие и крутящий момент, например, в глубоком песке, грязи или снегу. Он также подходит для подъема или спуска по крутым склонам с неустойчивой поверхностью. 4L обеспечивает медленную контролируемую скорость, обычно менее 15 миль в час, и очень помогает при ползании по бездорожью.

Как работают электромобили с полным приводом?

Электрические и гибридные системы полного привода работают иначе, чем системы полного привода на традиционных транспортных средствах, работающих на газе.На электромобилях нет двигателя, раздаточные коробки не применяются, а механические связи заменены компьютерными проводами. Для работы в режиме полного привода электромобиль должен использовать электродвигатели для привода как передней, так и задней оси, а также всех четырех колес. Вот несколько примеров различных типов электрических полноприводных систем.

Два двигателя

Автомобиль оснащен двумя электродвигателями. Один расположен на передней оси, а другой — на задней оси. Дифференциалы на этих осях позволяют колесам вращаться с разной скоростью.Teslas называет это Dual Motor AWD.

Три двигателя

По слухам, грядущий электрический GMC Hummer будет иметь три электродвигателя, вероятно, один спереди и два сзади. С двумя двигателями сзади машина могла управлять каждым задним колесом.

Четыре двигателя

Не все электромобили построены одинаково. Вместо того, чтобы устанавливать электродвигатели непосредственно на оси, некоторые электромобили используют четыре независимых двигателя, встроенных в ступицы каждого колеса.И снова компьютеры могут контролировать, сколько мощности, отрицательного или положительного крутящего момента и проскальзывания возникает на каждом колесе.

Примеры электромобилей AWD :

Ягуар

Как работают гибридные автомобили с полным приводом?

Гибриды сочетают в себе бензиновый двигатель с некоторым типом электрического усилителя. Полные гибриды парные газовые моторы с электродвигателями. Полноприводные гибриды обычно используют газовый двигатель для приведения в действие одной оси и электродвигатель для приведения в действие другого для достижения контроля над всеми четырьмя колесами.Однако в некоторых случаях, таких как Acura NSX, система будет использовать газовый двигатель и несколько электродвигателей.

Примеры гибридных автомобилей AWD:

• Acura MDX Sport Hybrid SH-AWD, RLX Sport Hybrid SH-AWD, NSX
• Audi Q5 55 TFSI e quattro, A8 60 TFSI e quattro
• BMW i8, X3 xDrive30e, X5 xDrive45e, 330e полный привод, 530e полный привод. 745e xDrive
• Ford Escape SE Sport Hybrid
• Ferrari SF90 Stradale
• Honda CR-V Hybrid с полным приводом в реальном времени
• Koenigsegg Gemera
• Lexus UX 250h AWD, NX 300h AWD, RX 450h AWD, LS 500h AWD
• Mercedes -Benz GLC 350e 4MATIC
• Mitsubishi Outlander PHEV
• Porsche Cayenne E-Hybrid (и купе), Cayenne Turbo S E-Hybrid (и купе), Panamera 4 E-Hybrid и Turbo S E-Hybrid, Panamera 4 E-Hybrid Sport Turismo и Turbo S E-Hybrid Sport Turismo
• Subaru Crosstrek Hybrid
• Toyota Prius AWD-e, Rav4 Hybrid, Highlander Hybrid
• Volvo S60 T8 PHEV eAWD, S90 T8 PHEV eAWD, XC60 T8 PHEV eAWD, XC90 T8 PH eAWD, XCAWD T8 PH eAWD

Наиболее часто задаваемый привод AWD vs.Вопросы о 4WD

Что лучше AWD или 4WD на снегу?

Это зависит от количества снега, а также от цели и задачи привода. Едете по заснеженной трассе? Подумайте о AWD. Едете по заснеженному грязному полю? Подумайте о 4WD. Подробнее читайте в разделе «Как ездить по снегу».

Всегда ли включен полный привод?

Обычно да, но некоторые современные системы позволяют водителю отключать AWD, чтобы использовать полный привод.

Что лучше: полный или передний?

Это зависит от того, как будет использоваться автомобиль, и от климатических условий, в которых он будет ездить.

Действительно ли AWD того стоит?

Это зависит от потребностей покупателя, региона и бюджета. Ответ не всегда положительный.

Помогает ли AWD на льду?

Да и нет, полный привод улучшает сцепление с дорогой на скользкой дороге, в том числе на льду. Но это только помогает продвинуться вперед. Это не поможет вам повернуть или остановиться.

Помогает ли полный привод под дождем?

Да, система полного привода AWD улучшает сцепление с дорогой на скользкой дороге, в том числе во время дождя.

Каковы недостатки полного привода?

AWD увеличивает стоимость, сокращает расход топлива и имеет сложные компоненты, которые могут выйти из строя.

Использует ли AWD больше газа?

Да, по двум причинам: системам AWD требуется больше энергии для приведения в действие большего количества колес и увеличения веса из-за их более сложной конструкции.

Можно ли выключить полный привод?

Технически да, но традиционно нет. В некоторых системах допускается полное отключение переднего или заднего карданного вала.

Audi

AWD и 4WD OEM Определения

С распространением AWD во всей отрасли и в моделях производителей, каждая компания использует немного разные технологии и использует несколько разные маркетинговые термины для описания систем в своих автомобилях.Вот некоторые из наиболее распространенных систем и их значение в соответствии с описанием самих производителей.

Что такое система полного привода Acura Super Handling (SH-AWD)?

«SH-AWD использует динамическое векторизацию крутящего момента для обеспечения более точной и предсказуемой управляемости в любых дорожных условиях.

При необходимости до 70% крутящего момента двигателя может передаваться на задние колеса, при этом до 100% крутящего момента распределяется на левое или правое колесо. Кроме того, современный SH-AWD может перегонять внешние задние колеса до 2 раз.7 процентов, создавая дополнительную скорость вращения, которая помогает «тянуть» автомобиль через поворот с повышенным сцеплением и точностью прохождения поворотов ».

Что такое Audi Quattro?

«По сути, полный привод Quattro для средних и больших автомобилей Audi работает аналогично предыдущим системам с тремя дифференциалами. Он активируется как механически, так и электронно, и он распределяет крутящий момент на колеса на основе датчиков угла поворота, контроля тяги и устойчивости, датчиков рыскания (измеряющих смещение веса влево или вправо вокруг его центра тяжести) и датчиков колес.

Распределение мощности по умолчанию — 40:60 спереди назад, до 70% мощности на передние колеса или до 85% мощности автомобиля на задние колеса. Кроме того, электронное избирательное управление крутящим моментом может способствовать сцеплению с дорогой на каждой оси за счет торможения отдельных колес. Контроль крутящего момента обеспечивается интеллектуальной функцией программного обеспечения контроля устойчивости.

В моделях S и RS задний спортивный дифференциал имеет возможность перегружать внутреннее или внешнее колесо или даже передавать почти всю мощность с одного заднего колеса на другое в сложных поворотах, обеспечивая более нейтральную управляемость.Это называется векторизацией крутящего момента ».

Что такое BMW xDrive?

«С BMW xDrive интеллектуальные датчики динамического контроля устойчивости (DSC) обнаруживают малейшую потерю сцепления с дорогой и, используя многодисковое сцепление с электронным управлением, направляют мощность на набор колес, которые имеют лучшее сцепление с дорогой, реагируя намного быстрее. чем традиционные системы с гидравлическим приводом. BMW xDrive — это полностью регулируемая система, которая может передавать почти 100% мощности на любую ось, обеспечивая мгновенную и эффективную передачу мощности двигателя.”

Что такое Hyundai HTRAC AWD?

«Система HTRAC AWD была разработана как многорежимная система, обеспечивающая электронное сцепление с регулируемым разделением крутящего момента и активным управлением крутящим моментом между передней и задней осями. Выбираемые водителем режимы HTRAC Normal, Sport и Smart помогают обеспечить уверенное управление в любых погодных условиях. Настройка Sport дает ощущение большей маневренности, передавая больший крутящий момент на задние колеса, что при желании создает спортивную динамику ».

Киа

Что такое Kia Active On-Demand AWD?

«Доступный активный полный привод по требованию помогает улучшить ходовые качества за счет активного распределения крутящего момента между передними и задними колесами в зависимости от дорожных условий и действий водителя. В системе используется электрогидравлическая муфта полного привода для точного включения многодискового диска сцепления, постоянно перераспределяя количество мощности, передаваемой на передние и задние колеса.

Во время нормального движения мощность распределяется в соответствии с выбранным режимом движения. В режимах Eco и Smart передние колеса передают 100% мощности. В режимах «Комфорт» и «Снег» 80 процентов мощности передается на передние колеса и на 20 процентов — на задние. В спортивном режиме мощность 65-35 процентов распределяется между передней и задней частью.В режиме блокировки мощность равномерно подается на все четыре колеса ».

Что такое Mazda i-ACTIV AWD?

«Усовершенствованная система полного привода Mazda i-ACTIV AWD использует сложное моделирование динамики транспортного средства в реальном времени, чтобы помочь спрогнозировать доступное сцепление с дорогой на каждой шине и передать крутящий момент на колеса, которые могут использовать его наилучшим образом. Система вступает в игру до того, как передние колеса теряют сцепление с дорогой, задействуя задние колеса, чтобы обеспечить сцепление там и тогда, когда это необходимо ».

Что такое Mercedes-Benz 4MATIC?

«По своей сути система 4MATIC передает мощность на передние оси через раздаточную коробку трансмиссии, в то время как дифференциал повышенного трения обеспечивает баланс между передней и задней осями.Датчики управляют требованиями к крутящему моменту каждого колеса, в результате чего повышается тяга и ускорение ».

Что такое Mini All4?

«Компактный и оптимизированный по массе полный привод состоит из коробки отбора мощности на трансмиссии передней оси, двухсекционного карданного вала и трансмиссии задней оси с подвесной муфтой с электрогидравлической регулировкой. Интеллектуальный контроллер системы ALL4 связан с системой динамического контроля устойчивости (DSC) и постоянно рассчитывает идеальное соотношение распределения мощности между передними и задними колесами. Это означает, что выдающаяся мощность двигателя всегда направляется туда, где она может быть наиболее эффективно преобразована в удовольствие от вождения.

В нормальных условиях движения с активированной DSC он передает крутящий момент типичным для бренда образом на передние колеса. Но если контроллер DSC обнаруживает опасность скольжения на передних колесах, подвесная муфта передает крутящий момент на задние колеса с помощью электрогидравлического насоса ».

Что такое Mitsubishi Super All-Wheel Control (S-AWC)?

«Новый легкий S-AWC электронным образом распределяет крутящий момент между передними и задними колесами вместе с активным контролем рыскания (AYC).Новая система предлагает улучшенные характеристики отслеживания при прохождении поворотов, а также улучшает устойчивость транспортного средства и реакцию рулевого управления за счет использования датчика управления рысканием, который точно контролирует скорость рыскания транспортного средства, прикладывая тормозное давление к внутреннему колесу, чтобы вернуть транспортное средство в линию для повышения устойчивости транспортного средства. и динамическое хладнокровие.

Кроме того, кнопка, выбираемая водителем, позволяет водителям выбирать один из четырех различных режимов движения — стандартный нормальный режим, улучшенное ощущение на скользкой дороге с настройкой снега, максимальный контроль в блокировке и режим AWC Eco, который максимизирует топливную экономичность. отдавая приоритет приводу на передние колеса, и по-прежнему в доли секунды переключается на полный привод, когда несколько датчиков определяют его необходимость.”

Что такое Porsche Traction Management (PTM)?

«Принципиальная философия любого Porsche с активной PTM одинакова: улучшенная динамика движения, повышенная безопасность вождения и повышенное сцепление с дорогой для еще более спортивного вождения. Он очень быстро и активно распределяет крутящий момент между передней и задней осями.

Постоянный мониторинг состояния движения означает, что PTM может быть предварительно настроен для реагирования на различные дорожные ситуации: например, датчики непрерывно отслеживают скорость всех четырех колес, продольное и поперечное ускорение автомобиля, а также угол поворота рулевого колеса. .Оценивая все данные датчиков, можно максимально быстро и эффективно отрегулировать распределение тягового усилия на переднюю ось ».

Subaru

Что такое симметричный полный привод Subaru?

«Симметричная система полного привода Subaru предназначена для оптимизации тяги и баланса. Вся система расположена вдоль центральной линии автомобиля, балансируя распределение веса между двумя сторонами, чтобы обеспечить оптимальную производительность и управляемость.Система передает мощность на все колеса одновременно для максимальной тяги и ускорения. На скользкой дороге эта мощность активно распределяется между колесами с наилучшим сцеплением ».

Что такое Toyota Dynamic Torque Control AWD?

«Система полного привода Camry и Avalon может направлять до 50 процентов крутящего момента двигателя на задние колеса в ответ на ускорение при трогании с места или пробуксовку на передних колесах. Примечательно, что когда полный привод не нужен, например, на длинных участках шоссе, электромагнитная муфта на передней части заднего ведущего моста может отсоединять карданный вал от дифференциала, чтобы повысить эффективность использования топлива.AWD спроектирован таким образом, чтобы мгновенно снова включиться, когда это необходимо ».

Что такое Volkswagen 4MOTION?

«На всех моделях MQB (модульный поперечный инструмент) с системой полного привода 4MOTION мощность распределяется между передней и задней осями на бесступенчатой ​​основе с помощью многодисковой муфты. Обычно мощность в основном передается на переднюю ось, что позволяет экономить энергию. Однако в случае надвигающейся потери тяги задний мост активируется за доли секунды. Вот почему 4MOTION считается постоянно включенной полноприводной системой.

Распределение мощности на все четыре колеса активируется до того, как произойдет пробуксовка. Таким образом, потеря тяги практически исключена. Нет фиксированного распределения мощности. Распределение мощности постоянно адаптируется к реальным условиям движения. Однако, если какое-либо колесо проскальзывает, мощность немедленно передается на колеса, где это необходимо ».

AWD против 4WD Pro Советы

• Если вы считаете, что вам нужен полный привод, чтобы справиться с погодными условиями в вашем регионе, вам также следует подумать о зимних шинах.Правильная резина значительно повысит вашу безопасность, управляемость и общее впечатление от вождения.
• Не ездите в 4H или 4L по обычным улицам.
• Прочтите руководство по эксплуатации вашего автомобиля, чтобы узнать, как и когда можно переключаться на 4H и 4L.
• Ни полный привод, ни полный привод не гарантируют безопасного вождения или возможности проехать через что-либо. Управляйте автомобилем с особой осторожностью и принимайте обоснованные решения в зависимости от автомобиля, дорожных условий, температуры и погоды. Кроме того, полный привод — не повод для более быстрой езды в плохих условиях.

Полный привод

: как работает система GKN Driveline 4WD по требованию Производители автомобилей

представили своим клиентам полный привод даже в автомобилях с поперечно расположенными двигателями, и с этой системой доступны рабочие версии некоторых компактных автомобилей.

Сначала система Haldex была нормой для этих автомобилей, но она была не так хороша, как обычное полноприводное решение.

Британская компания GKN Driveline представила миру свои полноприводные решения, и в наши дни они кажутся популярными у автопроизводителей, поэтому мы решили объяснить, как это работает.

Что интересно в системе полного привода, предложенной GKN, так это возможность векторизации крутящего момента без использования тормозов транспортного средства, а также возможность отсоединения задних колес для экономии топлива.

Система, продаваемая шведской компанией Haldex, работала по тому же принципу, что и последняя функция, но не так хорошо, как решение GKN.

Вы, наверное, спрашиваете себя прямо сейчас, в чем разница между системой Haldex и решением GKN.Что ж, разница заключается в конфигурации трансмиссии. Вместо центрального дифференциала в решении GKN используется «блок передачи мощности». Оттуда двух- или трехкомпонентный карданный вал передает мощность на задний дифференциал. Как система GKN переходит от переднего привода к полноприводному?
Хитрость заключается в заднем дифференциале, который оснащен блоком сцепления с электронным управлением. В случае нового Ford Focus RS он может передавать до 70% доступной мощности на задние колеса.Благодаря другому пакету сцепления он может выполнять функции векторизации крутящего момента без использования тормозов автомобиля, тем самым повышая скорость прохождения поворотов.

Естественно, задний дифференциал связан с передней частью трансмиссии через набор карданных валов, которые отсоединяются с помощью блока передачи мощности. Что такое векторизация крутящего момента и как она работает?
Вектор крутящего момента — это способность системы привода контролировать, какая часть доступной мощности передается на отдельное колесо.Системы векторизации крутящего момента используются для работы с тормозной системой на большинстве автомобилей, но компания GKN Driveline разработала систему с несколькими сцеплениями, которая может выполнять эту функцию, не касаясь тормозов автомобиля.

Эта функция есть в Range Rover Evoque, Ford Focus RS, Audi RS Q3 и других автомобилях, оснащенных GKN. Естественно, система существует и в других средах, но по-прежнему полагается на тормоза транспортного средства для достижения функции векторизации крутящего момента.

Последний основан на тех же компонентах, которые используются в системах контроля тяги: датчики скорости на каждом колесе, электромеханический контроль тормозного давления для каждого колеса и компьютер, который сравнивает ввод и показания с предварительно запрограммированными данными. Компьютер выбирает оптимальный курс действий на основе алгоритма, по которому он работает. Что для этого нужно было сделать автомобилям, оборудованным Haldex?
Система Haldex могла управлять вектором крутящего момента с помощью тормозов автомобиля и заднего дифференциала Torsen. Так случилось с системой Haldex четвертого поколения и на некоторых автомобилях. Эта система была для автопроизводителей более дорогостоящей по сравнению с решением GKN Driveline, поэтому она была доступна на моделях премиум-класса с высокой производительностью, и даже тогда это была дополнительная функция. Как работает система GKN
Например, на Ford Focus RS система GKN имеет блок передачи мощности в передней главной передаче и модуль заднего привода, в котором используется система двойного сцепления «Twinster». Это позволяет инженерам автопроизводителя настраивать приводную систему для нескольких режимов движения и предлагать функции векторизации крутящего момента на всех скоростях, которые автомобиль способен развивать.

Благодаря своему Twinster ребята из GKN могут прикладывать крутящий момент к одному или двум колесам независимо от задней оси, без использования тормозов для замедления другого колеса.Все это делается с помощью умных сцеплений с электронным управлением. Система полного привода автомобиля знает, как и когда это сделать, с помощью датчиков скорости на каждом колесе, которые работают вместе с датчиками, отслеживающими усилие рулевого управления, действие дроссельной заслонки и скорость автомобиля.

Эти системы уже существуют в современных автомобилях, поэтому сотрудникам GKN не нужно было изобретать их или внедрять за дополнительную плату для автопроизводителей, выбравших их систему. Возвращаясь к тому, как работает система Twinster: она прогнозирует потребность в мощности для задних колес с помощью алгоритма, основанного на конфигурациях, разработанных во время испытаний, и при необходимости передает мощность на упомянутые колеса. Что такое блок передачи мощности и для чего он нужен?
Система полного привода Disconnect от GKN Driveline широко используется в классе небольших внедорожников и кроссоверов из-за своего компактного размера. Как упоминалось ранее, он работает с PTU. Это устройство связано с дифференциалом главной передачи коробки передач и содержит устройство быстрого отключения и специальный тормоз. Последний может останавливать все компоненты перед гипоидными передачами блока передачи энергии.

Между тем, сцепление с электромеханическим приводом отсоединяет задние колеса от карданного вала для экономии топлива.Поскольку все активируется электромеханически, полный привод по требованию реагирует быстрее, чем вязкостные муфты. Что контролирует систему полного привода от GKN Driveline и других подобных поставщиков?
Современные автомобили имеют множество компьютеров, а автомобили с полным приводом имеют специальный блок управления трансмиссией. Как мы объясняли ранее, он отслеживает рабочие параметры и определяет, необходим ли полный привод, на основе заранее определенных значений и ситуаций.

Согласно GKN Driveline, их система может повторно подключить систему полного привода всего за 300 миллисекунд (0,3 секунды). По мнению ученых, это среднее время, за которое человеческий глаз моргает.

Моргание может занять до 400 миллисекунд, поэтому некоторые человеческие веки работают медленнее, чем GKN Driveline повторно задействует свою систему полного привода. В качестве другой аналогии, которая поможет вам представить это в перспективе, человеческому мозгу требуется 200 миллисекунд, чтобы распознать определенные эмоции в выражениях лица. Что такое EMCD?
GKN Driveline использует электромагнитное устройство управления для своих систем полного привода. Решение EMCD заменяет системы вязкой связи с помощью электромагнита. Последний генерирует магнитное поле, которое используется для управления крутящим моментом сцепления, регулируя величину тока, подаваемого на него, на основе входных сигналов транспортного средства и специального алгоритма управления. Вместо того, чтобы реагировать на ситуацию, он превентивно основан на показаниях датчиков.

Обычно этот тип системы полного привода используется в легковых автомобилях и внедорожниках, которые не предназначены для серьезных внедорожных применений.Для последнего требуются блокируемые центральный и задний дифференциалы и даже блокируемый передний дифференциал, чтобы обеспечить сцепление с дорогой на пересеченной местности и на низких скоростях.

Однако эти традиционные системы громоздки и дороги по сравнению с решением, предоставляемым GKN Driveline. Вот почему такие системы, вероятно, никогда не будут доступны для компактных автомобилей, поскольку они требуют больше места и весят больше, чем система, описанная в этой статье. Зимние испытательные центры GKN в Арьеплуге, Швеция

Руководство по техническому обслуживанию Ford Taurus: системы полного привода (4WD) — механическая коробка передач, сцепление и раздаточная коробка

ОПИСАНИЕ И РАБОТА

Системы полного привода (AWD)

Система полного привода состоит из следующих компонентов:

• ПТУ
• Вал карданный задний
• Релейный модуль полного привода
• Задний мост с соленоидом ATC

Крутящий момент от двигателя передается через трансмиссию на PTU.Этот крутящий момент передается от карданного вала на заднюю ось, которая управляет крутящий момент на задние полуоси. Система полного привода всегда активна и не требует ввод драйвера.

Система AWD постоянно отслеживает состояние автомобиля и автоматически регулирует распределение крутящего момента между передними и задними колесами. Во время нормального при эксплуатации большая часть крутящего момента передается на передние колеса. Если колесо пробуксовывает между передними и задними колесами обнаруживается, если автомобиль находится под тяжелым ускорение или, если автомобиль находится в состоянии агрессивного управления, система полного привода увеличивает крутящий момент на задние колеса, чтобы предотвратить или контролировать пробуксовку колес. Когда система AWD работает правильно, не должно быть ощутимой разницы в скорости передняя и задняя оси при спуске на воду или движении автомобиля в любой форме поверхность. Тяга должна быть аналогична системе 4WD неполный рабочий день в 4H (4X4 HIGH), но не имеют привязки по очереди.

Обслуживаемые компоненты PTU ограничиваются уплотнением выходного вала и фланец, сальник промежуточного вала и дефлектор, а также трансмиссия PTU компрессионное уплотнение. Внутренние компоненты не обслуживаются.Не должно быть необходимости снять крышку ПТУ. Если какой-либо из внутренних компонентов редуктора, подшипников, крышка корпуса или валы изношены или повреждены, необходимо установить новый PTU.

Полицейские машины и автомобили SHO Track Pack будут включать в себя охладитель PTU и информация для нефтяников ПТУ. PTU в Taurus SHO Track Pack и полиция Машины-перехватчики не требуют нормального планового обслуживания. В система находится под электронным контролем и уведомляет водителя о необходимой услуге отображая сообщение «Замените смазку блока передачи мощности AWD» в информационный дисплей.Смазка PTU с большей вероятностью потребует замены жидкости если транспортное средство испытало длительные периоды экстремального / тяжелого рабочего цикла вождение. Не проверяйте и не меняйте смазку PTU, если агрегат не был погружен в воду, имеет признаки утечки или сообщение о необходимости отображается служба. Чтобы сбросить показания монитора срока службы смазки PTU, обратитесь к разделу «Электропитание». Сброс монитора срока службы масла в блоке передачи (PTU).

ДИАГНОСТИКА И ТЕСТИРОВАНИЕ

Системы полного привода (AWD)

Принципы работы

Система AWD — это активная система, что означает, что она не только реагирует на колеса. проскальзывание между передней и задней осями, но также может предвидеть проскальзывание колес и передача крутящего момента на задние колеса до того, как произойдет проскальзывание. Система полного привода работает постоянно и не требует вмешательства оператора.

Система AWD постоянно отслеживает состояние автомобиля и автоматически регулирует распределение крутящего момента между передними и задними колесами. Во время нормального при эксплуатации большая часть крутящего момента передается на передние колеса. Если колесо пробуксовывает между передними и задними колесами обнаруживается, если автомобиль находится под ускорение или, если автомобиль находится в состоянии обработки, система AWD увеличивает и распределяет крутящий момент на задние колеса по мере необходимости.Когда система полного привода функционирует должным образом, не должно быть ощутимой разницы в скорости между передний и задний мосты при трогании с места или движении автомобиля по любой неоднородной поверхность. Тяга должна быть аналогична системе 4WD неполный рабочий день в 4H (4X4 HIGH), но не имеют привязки по очереди.

Если установлено компактное запасное колесо, система AWD может отключить автоматически и войдите в режим FWD only для защиты компонентов трансмиссии. Этот Состояние может указываться сообщением AWD OFF в центре сообщений.

Если в центре сообщений появляется сообщение AWD OFF из-за использования компактного запасное колесо, этот индикатор должен погаснуть после переустановки отремонтированного или заменил нормальную дорожную покрышку и включил и выключил зажигание. Рекомендуется как можно скорее переустановить отремонтированную или замененную дорожную шину. Главный Разные размеры шин между передней и задней осями могут привести к тому, что система AWD прекратить работу и по умолчанию перейти на FWD или повредить систему AWD.

На неисправности

AWD указывает сообщение о неисправности трансмиссии (гаечный ключ). центральный индикатор предупреждения в IPC, а также центр сообщений Check AWD предупреждающий индикатор в центре сообщений.

Система полного привода состоит из ПТУ, карданного вала, переднего и заднего полуосей, реле полного привода. модуль, PCM, который включает в себя логику управления AWD и соленоид ATC, расположенный в задний мост. На основе входов в PCM, PCM отправляет команду на реле AWD. модуль. Величина крутящего момента, передаваемого на задние колеса, регулируется реле полного привода. модуль, отправляющий рабочий цикл ШИМ на соленоид ATC.

PCM обеспечивает тормозную систему своим текущим командным крутящим моментом сцепления. уровень и определяет, может ли тормозная система взять на себя управление муфтой полного привода.

ПРИМЕЧАНИЕ: Соленоид ATC ремонту не подлежит. Если новый компонент При необходимости электромагнитный клапан ATC и задний мост устанавливаются в сборе. Ссылаться к Разделу 205-02.

Входы PCM:

• Различные сигналы двигателя и трансмиссии, полученные изнутри
• Различные сигналы, полученные внутри через HS CAN от модуля ABS
• Диагностическая информация от модуля реле полного привода

Выходы PCM:

• Сигнал ШИМ полупроводниковой муфты на соленоид ATC

Тепловая защита (RDU)

Во время очень экстремального бездорожья система AWD использует тепло режим защиты для защиты муфты полного привода от повреждений.Если система AWD обнаруживает при перегреве он переходит в заблокированный режим. Если тепло в системе AWD продолжает подниматься один раз в заблокированном режиме, PCM отключает соленоид ATC. На это состояние может указывать сообщение AWD OFF в центре сообщений. К как можно скорее возобновите нормальную работу полного привода, остановите автомобиль в безопасном месте. место и заглушите двигатель не менее чем на 10 минут. После того, как двигатель перезапущен, и система AWD должным образом остыла, сообщение AWD OFF выключится, и вернется нормальная работа полного привода.В случае, если двигатель не остановлен, сообщение AWD OFF выключится, когда система остынет и нормальная работа AWD возвращается.

Идентификация штрих-кода AWD

Система AWD на этом автомобиле оборудована соленоидом ATC со штрих-кодом для уменьшить допуск электрического тока к крутящему моменту, создаваемому соленоидом ATC. Штрих-код соленоида ATC можно найти на жгуте проводов соленоида ATC. разъем, выступающий из верхней части заднего ведущего моста или из нижней части РДУ.PCM использует эту информацию штрих-кода для сопоставления сцепления. характеристики соленоида ATC с желаемым выходным крутящим моментом. Если бар информация кода не соответствует информации PCM, повреждение трансмиссии или могут возникнуть проблемы с управляемостью. Поэтому, если необходимо заменить PCM, новый PCM необходимо будет настроить с существующим штрих-кодом соленоида ATC Информация. Если необходимо заменить задний ведущий мост, существующий PCM будет необходимо настроить с использованием новой информации о штрих-коде соленоида ATC.Выполнять Цикл привода полного привода.

Крышка стальная РДУ

Крышка алюминиевая РДУ

1. Штрих-код соленоида ATC

Цикл привода полного привода

Выполните цикл привода AWD после загрузки штрих-кода соленоида ATC. информацию в PCM.

ПРИМЕЧАНИЕ: Всегда управляйте транспортным средством безопасным способом в соответствии с вождением. условий и соблюдайте все правила дорожного движения.

1. Выполните 3 ускорения от 0 до 48 км / ч (0–30 миль в час) по прямой.
   • Выполните эту процедуру при педали низкого, среднего и полного акселератора. должность.
   • Убедитесь, что не ощущается пробуксовка передних колес.

2. На сухом асфальте проехать на автомобиле со скоростью 8 км / ч (5 миль / ч) в полностью заблокированном состоянии. повернуть.
   • Убедитесь, что трансмиссия не заедает.

Инспекция и проверка

1. Подтвердите беспокойство клиента.

2. Убедитесь в отсутствии явных признаков механических или электрических повреждений.

Карта визуального осмотра

3. Если полученные коды DTC связаны с проблемой, перейдите к таблице DTC. Для всех остальных кодов неисправности см. Раздел 419-10.

4. Если коды неисправности, связанные с проблемой, не получены, ПЕРЕЙДИТЕ к таблице симптомов.

Диаграмма кодов неисправности

Диагностика в данном руководстве предполагает наличие определенного уровня навыков и знания Специализированные диагностические методы Ford. См. Методы диагностики в разделе 100-00 для получения информации об этих методах.

Таблица симптомов

Диагностика в данном руководстве предполагает наличие определенного уровня навыков и знания Специализированные диагностические методы Ford. См. Методы диагностики в разделе 100-00 для получения информации об этих методах.

В большинстве случаев PCM устанавливает коды DTC для помощи при диагностике. Перед использованием таблицы симптомов обратитесь к таблице диагностических кодов неисправности. Столбец «Условие» перечисляет состояние автомобиля. В столбце «Источник» приводится подробная информация об автомобиле условие.В столбце «Действие» перечислены действия, которые необходимо выполнить для определения причина состояния. Каждое действие перечисляет компоненты, которые могут вызвать система и отдельные компоненты в этой системе. Компоненты перечислены в порядке разборки. Используйте список компонентов и необходимое действие, чтобы сконцентрируйтесь на осмотрах при разборке, чтобы выявить первопричину проблемы.

Точечные тесты

Точечный тест A: Функциональный тест системы полного привода

Обзор диагностики

Диагностика в данном руководстве предполагает наличие определенного уровня навыков и знания Специализированные диагностические методы Ford.См. Методы диагностики в разделе 100-00 для получения информации об этих методах. Этот точечный тест предназначен для диагностировать неисправность системы полного привода без постоянных или регулярных кодов неисправности.

См. Электрическую схему, ячейка 34, полный привод (AWD) для получения схемы и информация о разъеме.

Нормальная работа и неисправность

Система AWD — это активная система, что означает, что она не только реагирует на колеса. проскальзывание между передней и задней осями, но также может предвидеть проскальзывание колес и передача крутящего момента на задние колеса до того, как произойдет проскальзывание.Система полного привода активен постоянно и не требует вмешательства оператора. Система полного привода постоянно следит за состоянием автомобиля и автоматически регулирует крутящий момент распределение между передними и задними колесами. Во время нормальной работы большая часть крутящий момент передается на передние колеса. Если колесо проскальзывает между передним и задних колес обнаруживается, если автомобиль находится в состоянии ускорения или если автомобиль находится в событии обработки, система AWD увеличивает и распределяет крутящий момент на задние колеса по мере необходимости.Когда система AWD функционирует должным образом, должно быть при запуске не должно быть ощутимой разницы в скорости между передней и задней осями или вождение автомобиля по неровной поверхности. Тяга должна быть похожа на неполная система 4WD в 4H (4X4 HIGH), но без привязки по очереди.

КОНТРОЛЬНАЯ ТОЧКА А: ФУНКЦИОНАЛЬНЫЙ ТЕСТ СИСТЕМЫ AWD

ПРЕДУПРЕЖДЕНИЕ. Если в рамках этого теста вам будет предложено вести автомобиль, проехать автомобиль на твердой поверхности в зоне без движения, чтобы предотвратить столкновение.Несоблюдение этих инструкций может привести к травмам.

ПРИМЕЧАНИЕ: Проверьте соответствующие модули на наличие кодов неисправности. Если коды неисправности установлены в другом модулей, сначала выполните диагностику этих кодов неисправности, прежде чем продолжить.

Точечный тест B: P182B, P182C, P182D

Обзор диагностики

Диагностика в данном руководстве предполагает наличие определенного уровня навыков и знания Специализированные диагностические методы Ford. См. Методы диагностики в разделе 100-00 для получения информации об этих методах.Этот точечный тест предназначен для диагностика проводки, клемм или разъемов и PCM.

См. Электросхему, ячейка 24, электронные органы управления двигателем — 3,5 л / 3,7 л TiVCT для получения информации о схемах и разъемах.

См. Электросхемы, ячейка 25, Электронное управление двигателем — 3,5 л GTDI для информация о схемах и разъемах.

Нормальная работа и неисправность

Этот датчик температуры жидкости раздаточной коробки расположен в PTU. Это термочувствительное устройство, называемое термистором.Значение сопротивления датчик меняется при изменении температуры. PCM контролирует напряжение на датчик температуры жидкости раздаточной коробки для определения температуры жидкости PTU температура.

Условия запуска неисправности DTC

Возможные источники
• Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения
• Датчик температуры жидкости раздаточной коробки
• PCM

ТЕСТ B: P182B, P182C, P182D

Точечный тест C: P187B

Обзор диагностики

Диагностика в данном руководстве предполагает наличие определенного уровня навыков и знания Специализированные диагностические методы Ford.См. Методы диагностики в разделе 100-00 для получения информации об этих методах. Этот точечный тест предназначен для диагностика колес и шин, датчики частоты вращения колес, модуль АБС и PCM.

См. Электрическую схему, ячейка 34, полный привод (AWD) для получения схемы и информация о разъеме.

Нормальная работа и неисправность

Система AWD использует входные данные от входов датчика скорости колеса модуля ABS. к PCM. Запасное колесо другого размера (кроме предоставленного запасного колеса) или основные несходные размеры шин или неправильно накачанные шины между передней и Задние оси могут привести к неправильной работе системы полного привода.

Условия запуска неисправности DTC

Возможные источники
• Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения
• Неправильная шина (и)
• PCM

ИСПЫТАНИЕ ПИН-ТОЧЕК C: P187B

ПРЕДУПРЕЖДЕНИЕ. Если в рамках этого теста вам будет предложено вести автомобиль, проехать автомобиль на твердой поверхности в зоне без движения, чтобы предотвратить столкновение. Несоблюдение этих инструкций может привести к травмам.

Точечный тест D: P188B

Обзор диагностики

Диагностика в данном руководстве предполагает наличие определенного уровня навыков и знания Специализированные диагностические методы Ford. См. Методы диагностики в разделе 100-00 для получения информации об этих методах. Этот точечный тест предназначен для диагностика проводки, клемм, разъемов, реле полного привода и блока управления двигателем.

ПРИМЕЧАНИЕ: Предохранитель 70 (15 А) всегда ГОРЯЧИЙ и защищает несколько составные части.Проверьте связанные системы, которые могут быть неработоспособными.

См. Электрическую схему, ячейка 34, полный привод (AWD) для получения схемы и информация о разъеме.

Нормальная работа и неисправность

Система AWD использует данные из других систем в качестве входных данных для PCM. ПКМ использует входы для определения подходящего времени для отправки сигнала и включения реле AWD подайте питание на соленоид ATC.

Условия запуска неисправности DTC

Возможные источники
• Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения
• Соленоид ATC
• PCM

ИСПЫТАНИЕ ТОЧКИ D: P188B

Точечный тест E: P188C, P188D

Обзор диагностики

Диагностика в данном руководстве предполагает наличие определенного уровня навыков и знания Специализированные диагностические методы Ford.См. Методы диагностики в разделе 100-00 для получения информации об этих методах. Этот точечный тест предназначен для диагностика проводки, клемм, разъемов, реле полного привода и блока управления двигателем.

ПРИМЕЧАНИЕ: Предохранитель 70 (15 А) всегда ГОРЯЧИЙ и защищает несколько составные части. Проверьте связанные системы, которые могут быть неработоспособными.

См. Электрическую схему, ячейка 34, полный привод (AWD) для получения схемы и информация о разъеме.

Нормальная работа и неисправность

Система AWD использует данные из других систем в качестве входных данных для PCM.ПКМ использует входы для определения соответствующего рабочего цикла для отправки на реле AWD по цепи управления и возвращает информацию реле AWD по обратной связи схема.

Условия запуска неисправности DTC

Возможные источники
• Разъемы повреждены или выдвинуты клеммы, коррозия, ослабленные провода и отсутствующие или поврежденные уплотнения
• Предохранитель
• Релейный модуль полного привода
• PCM

ИСПЫТАНИЕ ТОЧЕК E: P188C, P188D

Точечный тест F: Автомобиль заедает в повороте или сопротивляется повороту / пульсирует или Дрожит по прямой

Обзор диагностики

Диагностика в данном руководстве предполагает наличие определенного уровня навыков и знания Специализированные диагностические методы Ford.См. Методы диагностики в разделе 100-00 для получения информации об этих методах. Этот точечный тест предназначен для диагностировать проводку, клеммы, разъемы, колеса и шины, задний мост, АБС модуль, реле PCM и AWD.

См. Электрические схемы, ячейка 34, для получения информации о схемах и разъемах.

Нормальная работа и неисправность

Система AWD — это активная система, что означает, что она не только реагирует на колеса. проскальзывание между передней и задней осями, но также может предвидеть проскальзывание колес и передача крутящего момента на задние колеса до того, как произойдет проскальзывание.Система полного привода активен постоянно и не требует вмешательства оператора. Система полного привода постоянно следит за состоянием автомобиля и автоматически регулирует крутящий момент распределение между передними и задними колесами. Во время нормальной работы большая часть крутящий момент передается на передние колеса. Если колесо проскальзывает между передним и задних колес обнаруживается, если автомобиль находится в состоянии ускорения или если автомобиль находится в событии обработки, система AWD увеличивает и распределяет крутящий момент на задние колеса по мере необходимости.Когда система AWD функционирует должным образом, должно быть при запуске не должно быть ощутимой разницы в скорости между передней и задней осями или ведение транспортного средства по любой однородной поверхности. Тяга должна быть похожа на неполный рабочий день система 4WD в 4H (4X4 HIGH), но без привязки по очереди.

ТОЧЕЧНЫЙ ТЕСТ F: АВТОМОБИЛЬ ПРИВЯЗЫВАЕТСЯ В ПОВОРОТ ИЛИ ПРОТИВ ПОВОРОТА / ПУЛЬСАТА ИЛИ ШУДЕРЫ НА ПРЯМОЙ ЛИНИИ

ПРЕДУПРЕЖДЕНИЕ. Если в рамках этого теста вам будет предложено вести автомобиль, проехать автомобиль на твердой поверхности в зоне без движения, чтобы предотвратить столкновение.Несоблюдение этих инструкций может привести к травмам.

ОБЩИЕ ПОЛОЖЕНИЯ

Конфигурация автоматической моментной муфты (ATC)

1. Используя диагностический прибор, под значком панели инструментов выберите Powertrain, затем выберите «Ввод штрих-кода ATC». Следуйте инструкциям, отображаемым на скане. инструмент.

УВЕДОМЛЕНИЕ: Если информация штрих-кода ATC неверна, повреждение RDU или могут возникнуть проблемы с управляемостью.

2. Введите 4-значный цифровой штрих-код, указанный на этикетке. Инструмент сканирования проверяет правильность введенных цифр и отображает сообщение, если информация не актуальна.

3. Следуйте инструкциям, отображаемым на диагностическом приборе.

4. Дорожные испытания автомобиля. Выполните цикл привода AWD после загрузки информацию штрих-кода соленоида ATC в PCM. ОБРАТИТЬСЯ к Привод на все колеса (AWD) Системы.

Блок переключения питания (PTU) Сброс монитора срока службы масла

ПРИМЕЧАНИЕ: Для сброса монитора срока службы масла PTU после «Change AWD Power» Сообщение Transfer Unit Lube «установлено, и жидкость была заменена, используйте следующая процедура:

1. Когда автомобиль находится на стоянке, переключите зажигание из положения выключено в положение. положение включено (частота вращения двигателя и скорость автомобиля должны быть равны 0, чтобы выполнить процедура сброса).

2. В течение 10 секунд после включения зажигания полностью включите и полностью отпустите педаль тормоза 4 раза в течение 10 секунд.

3. В течение 10 секунд после 4 нажатий на педаль тормоза нажмите на педаль акселератора в положение WOT и полностью отпустить 4 раза в течение 10 секунд.

4. В течение 10 секунд после нажатия педали акселератора 4 раза нажмите и удерживайте педаль тормоза и педаль акселератора в положении WOT. После нажатия педали тормоза и акселератора в течение 5 секунд, сообщение в информационный центр отображает «Смазка блока передачи питания AWD установлена ​​на новую».

СНЯТИЕ И УСТАНОВКА

Релейный модуль полного привода (AWD)

Снятие и установка

1. Снимите правую боковую панель обивки кожуха. См. Раздел 501-05.

3. Для установки выполните процедуру снятия в обратном порядке.

Раздаточная коробка — блок передачи мощности (PTU)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Материал Характеристики крутящего момента a См. процедуру в этом разделе.ОПИСАНИЕ И РАБОТА Блок передачи мощности (PTU) Система полного привода состоит из следующего: …
