Гидрокорректор фар ВАЗ – назначение и устройство, принципа работы и основные причины выхода из строя

Содержание статьи:

Добрый день, дорогие друзья. Сегодня речь об одном механизме, которым не все автолюбители пользуются, а он важен для правильного освещения дороги в темное время суток. О нем вспоминают, когда пытаются отрегулировать фары своими руками, но не получается поднять световой пучок максимально вверх. Препятствовать этому может гидравлический помощник, который призван помогать водителю управлять углом наклона оптики. Имя ему – гидрокорректор фар. О нем пойдет речь в этой статье.

Познакомимся с его назначением, где он находится и каким образом регулирует угол наклона отражателя фары. Поговорим о его поломках и способах ремонта или замены. Рассмотрим виды корректоров головного света, применяемые в автомобилях и какие лучше устанавливать в своей машине. Начнем с самого главного – для чего он нужен, где находится и как работает.

Назначение

Гидрокорректор фар применяется не только в моделях Ваз, но и в иномарках, более старых годов выпуска.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Поэтому этот материал будет полезен не только владельцам «классических» Жигулей, но и машин иностранного производства. Обидно, что он ломается чаще всего именно на отечественных авто, срок его службы не более 3-5 лет максимум.

Для чего он нужен? Он регулирует угол падения светового пучка на дорожное покрытие в зависимости от загруженности автомобиля. Если едите один в машине и багажник ваш пустой, то фары будут светить под одним углом, относительно дороги, если загрузить авто полностью, то его передняя часть поднимется вверх. Соответственно, положение фар изменится относительно горизонта, световой пучок поднимется вверх.

Последствия:

  1. Световое пятно на дороге станет более размытое, так как свет не будет концентрироваться на определенном расстоянии от машины, уровень освещенности дороги сильно упадет
  2. Будите слепить встречных водителей

Одним словом – светить будите в небо со всеми вытекающими последствиями. Поэтому гидрокорректор позволяет водителю, не выходя из машины, регулировать положение фар, в зависимости от степени загруженности транспортного средства.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость

Имеет несколько положений:

  1. «0» — фары подняты максимально вверх. От этой точки нужно начинать регулировку угла падения света регулировочными болтами на блок-фаре под капотом. Это положение соответствует одному человеку в салоне и пустому багажнику
  2. «I» — Четыре человека в машине
  3. «II» — Полный салон людей и до 75 кг багажа
  4. «III» — Максимальная загрузка машины, пять человек в салоне и максимально загружен багажник

Зная это, водитель может рукояткой настройки гидрокорректора управлять положением фар во время движения. Это удобно и безопасно в ночной поездке.

Как он работает

Он состоит из:

  1. Регулятора с ручкой управления. Он установлен в герметичном сосуде с жидкостью
  2. Трубок – две штуки на каждую фару. По ним передается давление от регулятора к исполнительным механизмам на отражателях
  3. Рабочих поршней. Они же механизмы, отвечающие за изменение положения отражателя. К ним через трубки передается изменение давления от регулятора и в зависимости от него, шток выдвигается или утапливается в глубь поршня корректора.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость

Разберем принцип работы подробнее

Вся эта система герметичная. В гидрокорректор фар заливается тосол или жидкости на его основе. Это необходимо, чтобы во время морозов она не замерзла и система не утратила герметичности, разорвав пластиковые трубки.

Водитель, вращая регулятор в салоне по часовой стрелке, приводит в движение поршень, который находится в главном цилиндре гидрокорректора. Он имеет резьбовую часть. Вращением шток корректора вкручивается в полость цилиндра, создавая в нем избыточное давление. Простыми словами – он начинает давить на жидкость, залитую в него.

Это давление по трубкам передается в рабочие цилиндры, расположенные в обеих фарах. Избыточное давление, которое в них создается, выталкивает поршни наружу. Тем самым поднимаются отражатели вверх. Чтобы понять, как это работает, разберем конструкцию блок-фары подробнее.

Внутри фара состоит из:
  1. Рефлектора
  2. Верхнего держателя
  3. Регулировочного рычага
  4. Возвратной пружины
  5. Винта регулировки в вертикальном направлении
  6. Штока гидрокорректора
  7. Нижней опоры

К рефлектору крепится верхний держатель отражателя фары.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Он соединен с рычагом, который верхним концом упирается в винт вертикальной регулировки, а вторым в шток корректора. Возвратная пружина прижимает рычаг к задней крышке фары, опуская рефлектор максимально вниз.

Поршень рабочего цилиндра гидрокорректора выдвигается вперед, толкая рычаг. Он, имея верхнюю точку опоры на регулировочном винте, тянет верхней своей частью рефлектор назад. Отражатель меняет свой угол наклона, относительно горизонтальной линии и фара начинает светить вверх.

Водитель крутить салонный регулятор корректора в положении «2» или «3», давление в системе уменьшается, рабочие поршни утапливаются в глубь цилиндров. Рычаг, под действием возвратной пружины, прижимается к задней стенке, толкая вперед рефлектор. Отражатель опускается, световой пучок светит вниз.

Часты случаи, когда водитель замечает, что фары светят вниз, регулировка корректором не дает нужного результата, направление светового пучка не меняется. Это происходит из-за поломок в системе гидрокорректора фар.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Давайте разберем подробно.

Неисправности и почему он ломается

  1. Потеря герметичности в трубках, местах их крепления к цилиндрам, протечки в манжетах главного или рабочего цилиндров;
  2. Заклинивание рабочих поршней

Основная проблема в системе гидравлической регулировки положения отражателя – разгерметизация. Так как в ней в качестве рабочей среды используется жидкость, то ее протечки приводят к тому, что давление не передается от главного цилиндра в салоне авто к рабочим на фарах. Сколько не крутит регулятор, положение светового пучка не изменится.

Второй причиной – закисание поршней цилиндров гидрокорректора в определенных положениях. Например, если поршень «завис» в максимально вытянутом положении, то свет будет светить вверх, в утопленном – вниз. При вращении рукоятки регулятора будет ощущаться большое напряжение и при ее отпускании он вернется в исходное положении, не будет фиксироваться так, как необходимо.

Это происходит, потому что давление меняется при вращении регулятора, а поршни не могут двигаться.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость При отпускании рукояти, система пытается вернуться в начальное состояние, выровнять давление, рукоятка возвращается в то положении, с которого вы начинали ее крутить.

Перечисленные виды поломок склонны только для гидравлического привода корректора. Пусть производитель заявляет, что он неремонтопригодный, но это не так. Существуют примеры самостоятельного ремонта гидрокорректора, о которых поговорим в следующих статьях. Чтобы не заморачиваться его восстановлением или заменой на новый, рекомендуется устанавливать альтернативные виды корректоров фар.

Видео про устройство и основные поломки гидрокорректора фар ВАЗ:

Альтернатива ВАЗовскому гидрокорректору

На рынке существует несколько заменителей «стокового» гидравлического корректора угла наклона фар. А именно:

  1. Механические
  2. Электрические

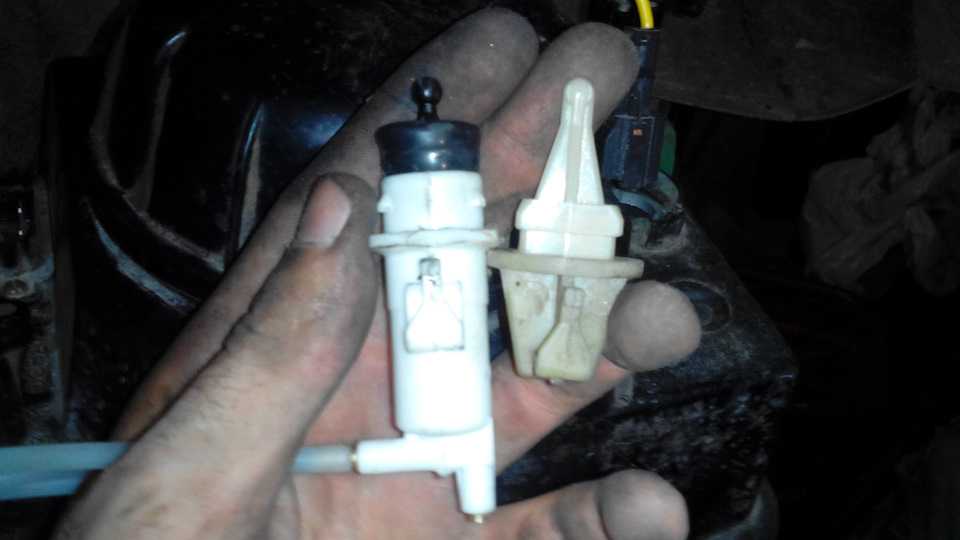

Механический

Они из себя представляет заготовку рабочего цилиндра классического гидрокорректора. Вместо шланг и поршня используется длинный винт.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Один конец которого выходит в подкапотное пространство, второй упирается в рычаг рефлектора фары.

Для его установки достаточно отсоединить заводской цилиндр гидрокорректора и в посадочное место вставить механический. Чтобы это сделать, нужно нажать на защелку и провернуть его против часовой стрелки на четверть оборота. Эта защелка выйдет из пазов, гидроцилиндр отсоединится от корпуса фары.

Электрокорректор

Он представляет из себя отдельную систему. Вместо трубок заполненных жидкостью используются провода. Блок управления находится в рукоятке регулятора, который помещается в салоне в стандартном для него месте. Исполнительные механизмы – электрические. Они свободно подходят в места крепления заводского гидрокорректора.

Явным преимуществом электрокорректора перед гидравлическим – отсутствие рабочей жидкости. Она не вытечет, поршни не заклинят. Перед механическим – возможность дистанционной регулировки из салона угла наклона фар.

Вывод

Задумка отечественных инженеров хорошая.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Ручная настройка наклона фар в зависимости от загрузки машины – отличная идея. Но как обычно, исполнение подвело. Слишком нежная получилась конструкция, срок службы не превышает 3-5 лет, достаточно где-то появится утечке жидкости, как гидрокорректор ВАЗ отказывается работать.

Существуют альтернативы ему, о которых упоминалось выше, они тоже обладают своими достоинствами и недостатками, но их срок больше, особенно это касается механических корректоров. Существуют автоматические регуляторы с датчиками положения кузова, где не требуется вмешательство со стороны водителя. Если Вам это интересно, то пишите об этом в комментариях, я посвящу этому устройству отдельную тему.

Всем удачи на дорогах! Ставим лайки или пишем негативные мнения под этой статьей.

принцип работы, где находится, гидрокорректор

Корректная светотеневая граница при движении в темное время суток обеспечивает не только собственную безопасность, но и комфорт для водителей встречного транспорта.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Рассмотрим, как работает корректор фар, устройство и принцип работы различных систем автоматической регулировки угла наклона фар.

Принцип действия

Корректор предназначен для регулировки уровня светотеневой границы в режиме ближнего света фар. Для дальнего режима свечения данная опция не столь важна, поскольку только ближний свет фар имеет четкую светотеневую границу (условная граница светового потока, резко переходящая в практически неосвещаемую область). Граница ближнего света фар должна хорошо освещать дорогу, но при этом не слепить водителей встречных автомобилей.

Уровень светотеневой границы зависит от формы и угла наклона светоотражателя по вертикали. Именно последний параметр нуждается в постоянной регулировке, так как угол наклона фар зависит от степени загруженности и распределения груза в автомобиле. Чем больше загружена кормовая часть, тем больше будет задран перед автомобиля. Соответственно, даже правильно отрегулированные фары теперь будут слепить водителей встречных машин.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость

Согласно требованиям к выпускаемым в Европе авто, корректором фар должны штатно комплектоваться все машины, допущенные к эксплуатации после 1999 г. Подобные системы не устанавливаются на авто с активной подвеской.

Системы принудительного действия

Управление корректором фар осуществляется сменой положения переключателя на приборной панели. Основные виды приводов, использующихся в конструкции ручных корректоров:

  • механический. Конструкцию лишь с натяжкой можно назвать корректором фар, так как устройство представляет собой регулировочный винт, вмонтированный в корпус фары. Вкручивание либо выкручивание последнего приводит к изменению вертикального угла наклона отражателя;
  • гидромеханический;
  • электромеханический;
  • пневматический. Ввиду своей сложности пневматический корректор фар получил небольшое распространение. Система может иметь ручную либо автоматическую регулировку. В первом случае пневматическими исполнительными механизмами управляет водитель посредство n-позиционного переключателя на приборной панели (чаще всего используется в паре с галогенным освещением).Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость В работе автоматизированной системы принимают участие датчики положения кузова, блок управления, исполнительные механизмы (используется в паре с ксеноновыми лампами). Положение рефлектора регулируется изменением давление воздуха в соответствующих магистралях.

Гидрокорректор

Отечественным автолюбителям подобная система хорошо знакома, так как ручные корректоры фар такого типа устанавливалась на ВАЗ 2107, 2109, 2110, 2114, «Нива», «Гранта».

Основные компоненты системы:

  • 6 – ручка регулировки светового пучка;
  • 1 – главный регулировочный механизм;
  • 2 – рабочие цилиндры со штоком, воздействующим на отражатель фар.

Принцип работы основывается на регулировке положения штока корректора посредством перемещения специальной жидкости по магистралям. Переключатель механически соединен с поршнем главного гидроцилиндра. При воздействии на ручку регулятора для поднятия отражателей в системе возрастает давление жидкости, что приводит в движение рабочие цилиндры, выдвигая тем самым шток.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Поскольку система полностью герметична, обратное движение ручки приводит к противоположному эффекту.

Архаичная система считается крайне ненадежной. Со временем в местах соединения трубок и манжетах теряется герметичность, что приводит к подсасыванию в систему воздуха и потере рабочей жидкости.

Электромеханический корректор

Система регулировки положения отражателя фар с электроприводом получила наибольшее распространение. Электропривод позволяет реализовать как принудительное изменение высоты границы пучка света, так и автоматическую регулировку в зависимости от реальных условий движения.

Устройство системы принудительного действия:

  • переключатель на приборной панели;
  • мотор-редукторы;
  • блок управления;
  • провода питания.

Принцип работы

Принципиально устройство сервопривода напоминает мотор-редуктор, использующийся в конструкции центрального замка.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Устройство:

  • небольшой двигатель постоянного тока с возбуждением от магнитов;
  • червячный редуктор, использующийся для превращения вращательного движения вала электромотора в возвратно-поступательно перемещение штока;
  • схема управления;
  • датчик фактического положения штока резистивного типа.

ЭБУ регулирует положение штока подачей управляющего напряжения на сервопривод. Логику управления корректорам фар с электромеханическим приводом рассмотрим на примере БУК 02-01, использующего на многих отечественных авто. Одним из основных компонентов управляющей платы является мостовая схема управления мотор-редуктором, в основе которой двухканальный операционный усилитель. Одно плечо мостовой схемы соединено с датчиком фактического положения штока, а второе – с входным выводом платы управления. Воздействие на электропривод корректора осуществляется изменением управляющего воздействия на входе платы. При появлении ошибки рассогласования моста управляющая система будет подавать напряжение на сервопривод до того момента, пока напряжение на выводах датчика положения не сравняется с управляющим.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость В электронном блоке управления обязательно предусмотрена защита от перенапряжения бортовой сети автомобиля. Когда переключатель электромеханического корректора фар не изменяет своего положения, электродвигатель находится в выключенном состоянии.

Характерные неисправности
  • Обрыв цепи, появление окислов в местах разъемов.
  • Износ деталей электродвигателя.
  • Перегорание элементов интегральных схем.

Системы автоматического управления корректором фар

Автоматизированный корректор положения отражателя фар не требует участия водителя для регулировки светотеневой границы. Система, использующаяся с галогенными лампами, ориентируется лишь на положение кузова, поэтому ее еще называют статической.

На автомобилях с ксеноновыми источниками света используется усовершенствованный адаптивный корректор, который поддерживает пучок света в заданном положении, ориентируясь на изменение положения кузова при ускорении, замедлении, изменении направления и движении по ухабистым участкам дороги.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Определено это тем, что прямой свет ксеноновых фар намного агрессивней воздействует на глаза человека.

Устройство системы:

  • датчики дорожного просвета автомобиля;
  • блок управления;
  • сервоприводы (обычные электромеханические мотор-редукторы).

Датчик из комплекта для установки ксенона своими руками.

Основой принципа работы является постоянное считывание дорожного просвета автомобиля. Для этого используются бесконтактные датчики, построенные на основе эффекта Холла. Обычно устанавливается несколько датчиков на несущих кузовных элементах в передней и кормовой частях. В корпусе измерителя находится статор (подвижный элемент) со встроенными магнитами и ротор (неподвижный элемент), являющийся датчиком Холла. Статор соединен тягой с деталью подвески, поэтому всяческое изменение положения детали относительно кузова передается датчиком в блок управления. ЭБУ обрабатывает полученную информацию и управляет работой мотор-редукторов. Несмотря на очевидное удобство, зачастую автоматический корректор доукомплектовывается системой с возможностью ручной регулировки.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость

В конструкции может использоваться всего один датчик положения кузова ультразвукового типа. Чаще всего такое решение предлагается в качестве альтернативы штатным системам при установке ксеноновых ламп своими руками.

Корректор фар принцип работы

Как это неприятно, когда при движении ночью свет от встречной машины буквально бьет по глазам, и на какое-то время нельзя рассмотреть ничего впереди. Да и потом ещё долго с трудом удается что-то увидеть на дороге. И ведь происходит это не из-за того, что кто-то специально старается тебя ослепить. Просто на встречной машине не работает, или ее водитель не использует корректор фар.

Содержание

  1. Что это такое, и как работает корректор фар
  2. Принцип работы корректора фар и варианты его реализации
  3. Принудительная корректировка
  4. Автоматическая коррекция светового потока

Что это такое, и как работает корректор фар

Это устройство, поддерживающее неизменным установленное положение оптической оси фары при изменении загрузки и условий движения автомобиля.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость

Свет, формируемый оптикой машины, настраивается при незагруженном автомобиле и на приведенном выше рисунке выделен желтым цветом. Однако световой поток меняется в зависимости от загрузки авто, смещаясь вверх или вниз от правильной оптической оси, что отображается на рисунке красным цветом. Для исправления такого изменения и служит корректор фар.

Принцип работы корректора фар и варианты его реализации

В самом простейшем виде принцип или описание работы будет таким – в машине предусмотрена возможность регулировать свет непосредственно из салона. Если загрузка авто стала другой, например, сели дополнительно пассажиры, или загружен багажник, то свет будет смещен вверх, что приведет к ослеплению встречных водителей. Чтобы избежать этого, имеется возможность изменения его направления, что позволяет, сместив луч света вниз или верх, восстановить нормальное освещение.

Описанный принцип, положенный в основу работы корректора, реализуется различными способами.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость На сегодняшний день корректировка может быть:
принудительного действия или автоматической, причем в двух вариантах, когда используется:

  1. статический корректор;
  2. динамический корректор.

Принудительная корректировка

При таком подходе управление световым потоком осуществляется вручную, для чего используется специальный переключатель в салоне автомобиля. Изменение его положения приводит к изменению положения осветительных приборов.

По типу используемого привода в таком устройстве существуют:

  • электромеханический корректор фар;
  • механический корректор фар;
  • гидравлический;
  • пневматический и др.

В качестве примера, как работает любое из упомянутых устройств, можно рассмотреть электрический корректор фар. Правильней будет его называть не электрический, а электромеханический. В его состав входят:

  1. переключатель положения;
  2. электрический моторедуктор, расположенный на каждой фаре;
  3. соединительные провода.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость

Принцип, по которому работает подобное устройство, достаточно прост. При смене положения переключателя в салоне автомобиля, электрический сигнал (напряжение) подается на моторедуктор. Его шток, один конец которого располагается на отражателе фары, смещается. Такое перемещение штока приводит к тому, что меняется положение связанного с ним отражателя и в конечном итоге – световой поток.

Автоматическая коррекция светового потока

Когда на автомобиле установлен автоматический корректор фар, водителю ничего не требуется делать дополнительно, в данном случае за него работает автоматика.
В ее состав входят:

  • блок управления устройством;
  • датчики дорожного просвета;
  • исполнительные механизмы.

Как уже упоминалось, его работа может происходить в статическом и динамическом режиме. При статическом режиме автоматика контролирует клиренс автомобиля, и при его изменении, вследствие дополнительной загрузки машины, блок управления отправляет электрический сигнал на исполнительные механизмы для корректировки положения осветительных приборов.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость

Однако, такого режима работы, с началом применения ксеноновых ламп, оказалось недостаточно. Генерируемый ими световой поток настолько мощный, что даже его кратковременное воздействие способно ослепить водителей, движущихся навстречу. Поэтому для предотвращения подобного явления появился динамический корректор.

Его главное отличие – быстродействие. Работа такого корректора способна за доли секунды изменить направление светового потока. Это позволяет удерживать световой поток в заданных границах при ускорении автомобиля, его торможении, движении в поворотах и на неровной дороге. Благодаря этому при правильной регулировке даже яркие фары не ослепляют встречных водителей при совершении маневров.

Корректор фар стал обязательным элементом конструкции автомобиля. Его использование повышает безопасность движения ночью, благодаря обеспечению постоянной освещенности дорожного полотна и уменьшению возможности ослепления других водителей.

Регулировка положения рычага переключения передач.

Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Регулировка положения рычага переключения передач Как отрегулировать фары 2110

Многие автомобильные аварии происходят в темное время суток из-за недостаточного освещения дороги, в том числе фарами автомобилей. Регулировка фар ВАЗ 2110 улучшит их работу и обеспечит необходимый световой поток. Лучший способ настроить систему освещения автомобиля – воспользоваться услугами СТО, имеющей соответствующее оборудование. Но в тех случаях, когда такой возможности нет, фары ВАЗ 2110 можно отрегулировать самостоятельно.

Система управления фарами

Гидрокорректоры и электрокорректоры

Конструкция системы освещения предусматривает регулировку фар ВАЗ 2110 гидрокорректором или вручную с помощью регулировочных винтов. Ручная регулировка фар позволяет поворачивать источник света по горизонтали и вертикали. Гидрокорректор фар ВАЗ позволяет автоматически, за счет гидравлической системы, регулировать направление светового потока при изменении положения автомобиля.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость

Состоит из главного цилиндра, расположенного на приборной панели; рабочие цилиндры, расположенные в корпусах фар; соединительные трубки между цилиндрами. Рабочие цилиндры содержат штоки, способные поворачивать световой элемент фары. Вся система корректора фар заполнена гидравлической жидкостью.

При повороте ручки на панели управления в главном цилиндре создается давление, которое передается на рабочие цилиндры. Под его воздействием приводится в движение стержень, который изменяет положение светового элемента, т. е. потока света. Такая работа гидрокорректора фар ВАЗ 2110 позволяет стабилизировать световой поток в зависимости от осадки автомобиля.

В настоящее время вместо гидрокорректора фар предлагается корректор фар ВАЗ, который регулирует с помощью электроприводов, но принцип работы устройства остается.

Схема электрокорректора фар

Электрокорректор на ВАЗ 2110 можно легко приобрести и установить самостоятельно. Он монтируется там же, где находится гидрокорректор.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Для этого его необходимо демонтировать. В местах крепления рабочего цилиндра установлен электропривод. Обычно он хорошо закреплен, но при необходимости можно использовать дополнительные резиновые прокладки.

Вместо главного цилиндра к электроуправлению приборной панели крепится блок, а его регулятор выводится в то же отверстие, где располагалась рукоятка положений гидрокорректора. Вместо гидравлических труб протянуты и закреплены электрические провода. Блок управления подключается к клеммам аккумуляторной батареи.

Проблемы с освещением

Если ухудшилось освещение дороги фарами, то сначала следует определить причину такой неисправности. Регулировка фар может и не понадобиться. Для начала нужно тщательно вымыть линзу прибора. Вполне может быть, что причина банальна – загрязнение. Чтобы не приходилось постоянно мыть осветительные приборы, рекомендуется смонтировать омыватель. Установка устройства не вызывает проблем, а рабочая жидкость в него подается из омывателя лобового стекла.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость

Далее следует проверить целостность линзы. Если обнаружены небольшие трещины, повреждения от мелких камней или другие дефекты, то это может привести к рассеянию светового потока. Линзу нужно заменить. Дефекты на поверхности рефлектора также могут привести к неправильной работе фар.

Возможно, по разным причинам (например, брак) стал портиться светоотражающий материал, не позволяющий создать требуемую концентрацию светового пучка. Такой отражатель нужно срочно заменить. Наконец, сам световой элемент перестал удовлетворять пожелания водителя.

Установка галогенной лампочки вместо обычной значительно усилит освещение.

Ручное управление фарами автомобиля

При регулировке и ремонте фар потребуются следующие инструменты:

  • торцевой ключ и ключ;
  • плоскогубцы;
  • отвертка
  • ;
  • насос
  • ;
  • линейка
  • ;
  • рулетка;
  • Весы
  • .

Схема маркировки ручной регулировки фар

Если все же без регулировки не обойтись, то стоит начать с ручной регулировки фар.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Для его выполнения необходимо выполнить подготовку. Для начала вам предстоит найти ровную стену, на которой можно сделать разметку. Автомобиль должен быть припаркован перед этой стеной на расстоянии 5 м. Площадка, на которой стоит автомобиль, должна быть ровной и горизонтальной. Станок устанавливается перпендикулярно стене.

Далее следует устранить все факторы, которые могут помешать правильной регулировке фар. Чтобы автомобиль стоял ровно, необходимо проверить равенство давления в шинах и при необходимости подкачать их. При этом давление должно соответствовать паспортному значению для ВАЗ 2110. На место водителя в салоне устанавливается груз массой около 75 кг (можно посадить помощника), а управление корректором фар ВАЗ передается на позиция 1.

Схема ручной регулировки фар представлена ​​на рис. 3. Проведите на стене вертикальные линии: 0 — соответствует центру автомобиля, А и В — соответствуют центру фар. Точки Е на схеме обозначают центры элементов освещения. На высоте 60 см от земли проводят горизонталь 1, определяющую высоту до центра фары, и горизонталь 2, размещенную на 75 мм ниже линии 1 и соответствующую правильному расположению центра светового пятна от фара.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость

Управление освещением в механическом режиме производится с помощью гидрокорректора фар. Это устройство должно стабилизировать световой поток при изменении положения автомобиля или его сжатии под нагрузкой. Гидрокорректор фар ВАЗ представляет собой неразъемную систему, поэтому ремонт невозможен. Его придется заменить новым устройством. Замена гидрокорректора фар выполняется следующим образом.

Сначала необходимо разъединить хомуты крепления гидравлических трубок к корпусу машины. Ручка управления, расположенная на приборной панели, отсоединяется простым вытягиванием ее рукой. Через отверстие вынимается рабочий цилиндр и трубка, для чего емкость с антифризом отклоняется в сторону. Откручивается со стороны салона автомобиля главный цилиндр с помощью торцевого ключа.

Неисправность в системе освещения – очень опасный дефект, который может привести к большим неприятностям. Лучше всего регулировать фары на СТО, но при необходимости это можно сделать и самостоятельно.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость В любом случае управлять ВАЗ 2110 с некорректным световым потоком нельзя.

Из статьи вы узнаете, как работает карбюратор с автоподсосом ВАЗ 2110, и как он регулируется. Ниже вы можете найти информацию о том, как взаимодействуют элементы карбюратора, происходит образование топливной смеси при разных режимах работы двигателя автомобиля.

Несколько слов о машине. Проектирование ВАЗ 2110 началось еще в 1983 году на базе автомобиля ВАЗ 2108. Но в результате огромного количества изменений, благодаря которым получился, по сути, другой автомобиль, руководство завода приняло решение выделить разработку в отдельный проект.

Двигатели 1500 куб.см см. ВАЗ 2110 с карбюраторами Солекс 21083-1107010-31 и 21083-1107010-35. Отличие между ними заключается в одноступенчатом устройстве открытия воздушной заслонки у модели 21083-1107010-31 и двухступенчатом у модели 21083-1107010-35.

С внешний вид и расположение узлов карбюратора можно посмотреть на рисунке ниже:

Карбюраторы 21083-1107010-31 и 21083-1107010-35 имеют устройство аналогичное карбюраторам Солекс отечественных автомобилей, их два -камера.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Дроссельные заслонки открываются последовательно и механически связаны.

Карбюратор ваз 2110 с автошоком включает в себя следующие системы:

  • Система холостого хода совмещена с системой перехода первой камеры;
  • Система перехода вторичной камеры;
  • Две основные дозирующие системы — первичная и вторичная камеры;
  • Экономайзер силового режима;
  • Эконостат;
  • Ускорительный насос;
  • Полуавтоматическое пусковое устройство;
  • Система отвода картерных газов для дроссельной заслонки;
  • Нагрев дроссельной заслонки первой камеры.

На рисунке ниже схематически показано, как работает карбюратор ВАЗ 2110. В дальнейшем в тексте мы будем обозначать эту цифру цифрами (красными стрелками обозначено топливо, белыми – воздух).

От топливного насоса топливо поступает через штуцер (21), топливный фильтр в виде мелкой сетки (20) и игольчатый клапан (18) в поплавковую камеру. При достижении установленного уровня топлива в поплавковой камере игольчатый клапан под действием поплавка перекрывает подачу топлива в карбюратор.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Таким образом достигается постоянный уровень топлива в карбюраторе, что обеспечивает его стабильную работу при разных оборотах двигателя. Штуцер (19) предназначен для перепуска избыточного топлива обратно в бак автомобиля.

Система холостого хода (СХХ)

Система холостого хода карбюратора состоит из топливного (6) и воздушного (8) жиклеров, электромагнитного клапана (5) и каналов. Система обеспечивает работу двигателя на минимальных оборотах (800 ± 50 об/мин) без нагрузки. Топливо в систему холостого хода поступает из поплавковой камеры по каналу через главный топливный жиклер первой камеры (39). Далее через топливную форсунку СХХ (6) в районе электромагнитного клапана топливо смешивается с воздухом, поступающим через воздушную форсунку СХХ (8). Воздух в СХХ забирается из большого диффузора первой камеры, это обеспечивает стабильную работу двигателя при выходе на режим холостого хода. После этого топливная смесь через выпускное отверстие (34) (количество вытекающей смеси регулируется винтом (36)) поступает в пространство под дроссельной заслонкой первой камеры.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость

Электромагнитный клапан (ЭМС) (5) открыт в рабочем режиме. ЭМС входит в состав экономайзера принудительного холостого хода, в режиме принудительного холостого хода (торможение двигателем) отключает подачу топлива, за счет чего достигается некоторая экономия топлива. Он также служит для предотвращения запуска двигателя после его выключения калильным зажиганием.

Система перехода первой камеры

Плавный переход с холостого хода на основной режим работы обеспечивает система перехода. Как видно из схемы, во время открытия дроссельной заслонки дополнительное количество топливной смеси начинает обтекать винт качества через переходную щель первой камеры (32) (видно на фото выше) .

Главная дозирующая система (ГДС)

Основная дозирующая система состоит из топливных и воздушных жиклеров, эмульсионных трубок, форсунок, малых и больших диффузоров обеих камер. Топливо через форсунку (39) и воздух через форсунку (7) поступают и смешиваются в эмульсионной трубке первой камеры (40).Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Образовавшаяся топливная смесь через распылитель ГДС первой камеры (10) поступает в малый, а затем в большой диффузоры первой камеры.

Дроссельная заслонка второй камеры имеет механическую связь с дроссельной заслонкой первой камеры и начинает открываться после открытия первой на 2/3.

ГРС второй камеры работает аналогично, с той лишь разницей, что используются свои форсунки, топливная (29), воздушная (14), эмульсионная трубка (28), распылительная (12).

Как и первая камера, вторая имеет систему переходов. В отличие от переходной системы первой камеры она автономна и состоит из топливного жиклера (27), воздушного жиклера (15), каналов и выхода (30) над дроссельной заслонкой второй камеры. Система переходов второй камеры служит для плавного включения в работу ГРС второй камеры.

Экономайзер силового режима

Экономайзер карбюратора ВАЗ2110

Как следует из названия, данная система служит для обогащения топливной смеси в режимах работы двигателя.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость повышенной мощности и вступает в работу при достаточно большом открытии дроссельных заслонок. Под действием разрежения из дроссельного пространства первой камеры (показано пунктиром) диафрагма (22) преодолевает сопротивление пружины и закрывает шаровой кран (24), топливо не подается. Но при большом открытии дроссельной заслонки разрежение падает, пружина открывает клапан (24) и дополнительное топливо через топливный жиклер экономайзера поступает в эмульсионный колодец ГДС первой камеры, обогащая топливную смесь.

Экономостат

Экономостат представляет собой систему, которая подключается к работе карбюратора в режимах максимальной мощности двигателя. Он дополнительно обогащает смесь за счет подачи топлива во вторую смесительную камеру (II) непосредственно из поплавковой камеры. Топливо забирается трубкой с форсункой экономостата (26) и по каналу подается к распылителю (13).

Экономостат карбюратора ВАЗ2110

Ускорительный насос

Ускорительный насос работает при нажатии на педаль газа, подавая порцию топлива в первую (I) и вторую (II) камеры.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Служит для обогащения топливной смеси практически на всех режимах работы двигателя и обеспечивает необходимый прирост мощности при разгоне или трогании с места.

При нажатии на педаль газа кулачок ускорительного насоса, установленный на оси дроссельной заслонки первой камеры, воздействует на рычаг ускорительного насоса, а последний, одновременно, через толкатель на мембрану насоса. Пространство в корпусе ускорительного насоса под диафрагмой заполнено топливом, под сжимающим действием мембраны топливо по каналу подается к распылителю ускорительного насоса, а затем к диффузорам ГДС первого и вторые камеры.

Производительность ускорительного насоса карбюратора 21083-1107010 определяется профилем кулачка и не регулируется.

Пусковое устройство

Отличительной особенностью карбюраторов Солекс 21083-1107010-31 и 21083-1107010-35 является наличие полуавтоматического пускового устройства — «автоподсоса», благодаря которому отсутствует нужно управлять дроссельной заслонкой из автомобиля ручкой «подсос».Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Также с помощью карбюраторного пускового устройства ВАЗ 2110 достигается снижение токсичности выхлопных газов при запуске и прогреве двигателя.

Пусковое устройство карбюратора ВАЗ2110

Работа полуавтоматического пускового устройства карбюратора ВАЗ 2110 основана на действии биметаллической пружины. Пружина воздействует посредством системы рычагов на шток (7) (см. рис. ниже). Закрывает воздушную заслонку в холодном состоянии.

При пуске двигателя диафрагма (5) пускового устройства приоткрывает воздушную заслонку (6) на пусковой зазор «А», регулируется винтом (10). Биметаллическая пружина размещена в жидкостной камере, сообщающейся с системой охлаждения двигателя. При нагреве пружина раскручивается и открывает воздушную заслонку. При этом пружина определяет положение зубчатого кулачка (9) (одноступенчатый для модели 21083-1107010-31 и двухступенчатый для модели 21083-1107010-35), определяющий зазор дроссельной заслонки. За счет постепенного открытия воздушной заслонки и постепенного закрытия дроссельной заслонки обеспечивается оптимальный состав топливной смеси при прогреве двигателя без ручного управления подсосом.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость

Регулировка карбюратора ВАЗ 2110

После снятия, частичной или полной разборки карбюратора ВАЗ 2110 необходимо правильно его отрегулировать.

  • Регулировка троса дроссельной заслонки. При отпускании педали газа створки должны быть закрыты; при нажатии они должны быть полностью открыты (проверка на холодном двигателе).

  • Регулировка уровня топлива. Необходимо снять крышку карбюратора и перевернуть ее поплавком. Проверяем симметричность обоих поплавков и параллельность их расположения стенкам поплавковой камеры по отпечаткам на прокладке, при необходимости выравниваем их. Проверяем зазор между поплавком и прокладкой, он должен быть 1±0,25 мм. под обоими поплавками. При необходимости отрегулируйте, подогнув язычок или рычаги поплавка.

  • Регулировка пускового устройства. Регулировка биметаллической пружины в процессе эксплуатации не требуется, она устанавливается один раз на заводе.

Необходимо проверить положение меток на корпусе жидкостной камеры.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Если они не совпадают, отрегулируйте, предварительно ослабив болт крепления жидкостной камеры или винты крепления корпуса биметаллической пружины.

На холодном двигателе (+5°С градусов и ниже) воздушная заслонка должна быть полностью закрыта. Запускаем двигатель, воздушная заслонка должна приоткрыться до пускового зазора «А» 2,5±0,2 мм. При необходимости отрегулируйте винтом (10) (см. схему стартера выше). На полностью прогретом двигателе заслонка полностью открыта!

На снятом карбюраторе закройте дроссельную заслонку и начните поворачивать винт (14) против часовой стрелки, при этом упор (13) должен находиться на наименьшем шаге кулачка (9). Проверяем пусковой зазор «В» 1,1±0,05 мм., в случае несоответствия подгоняем винт (14).

После установки карбюратора на двигатель проверьте частоту вращения коленчатого вала через 15-20 секунд после запуска, она должна быть 2400±200 об/мин. Если отличается, необходимо заново отрегулировать стартовый зазор «В».

  • Регулируем обороты холостого хода двигателя в пределах 800±50 об/мин с помощью винта с номером:

и качество винта:

Увеличив немного больше, чем нужно скорость вращения винтом количества, закручиваем винт качества до момента появления перебоев в работе двигателя (слишком бедная смесь) и поворачиваем его выключено, пока не будет стабильно работать.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Устанавливаем винтом количества скорость вращения 800±50 об/мин.

Операцию можно выполнить несколько раз для более точного результата.

Если обороты холостого хода отрегулированы правильно, двигатель должен плавно увеличивать обороты при нажатии на педаль газа, а не глохнуть при отпускании педали, возвращаясь к заданным оборотам холостого хода.

В таблице ниже приведены калибровочные данные карбюратора ВАЗ 2110, Солекс 21083-1107010-31:

Полезное видео от Наиля Порошина.

Даже начинающие автомобилисты понимают, что правильная регулировка фар напрямую влияет на безопасность водителя и его пассажиров, а также других участников дорожного движения, в частности пешеходов. Со временем мы наблюдаем, что оптика перестает обеспечивать требуемую видимость на дороге – это касается как ближнего, так и дальнего света. В этом случае необходима регулировка фар, что позволит улучшить их производительность, а также обеспечить нужный поток света. Наилучшим способом настройки системы освещения автомобиля является обращение к специалистам СТО, где имеется необходимое оборудование.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Однако, если такой возможности нет, фары ВАЗ 2110 можно отрегулировать самостоятельно. Подробнее об этом далее в статье.

Свет ВАЗ2110, какие световые приборы устанавливаются на ВАЗ2110

На автомобилях данного поколения устанавливаются следующие световые приборы:

  1. Габаритные огни.
  2. Противотуманные фары. Такая оптика есть только на автомобилях ВАЗ 2110. последние версии, но противотуманные фары можно установить самостоятельно.
  3. Указатели поворота.
  4. Блок фар. Используя элементы управления на приборной панели, вы можете переключаться между ближним и дальним светом.

Корректор фар 2110, проверить исправность

Перед регулировкой света обязательно убедиться в исправности электро- или гидрокорректора. В противном случае такой «тюнинг» только усугубит ситуацию. Если все устройства в порядке, можно приступать к настройке.

Подготовительные работы (выбор места для регулировки, изготовление экрана)

На абсолютно ровной площадке установить автомобиль.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Участок необходимо проверить уровнем во избежание перекоса, иначе не получится правильно отрегулировать фары. Также следует соорудить так называемый щит-ширму на расстоянии пяти метров от машины, где можно рисовать. Очень хорошо, если у вас есть ровная площадка перед воротами гаража. Маловероятно, что они сильно пострадают от мела.

Загрузка автомобиля, как следует загружать автомобиль при регулировке

Регулируемый автомобиль должен быть «полностью укомплектован» — с оптимальным давлением в шинах, заполнен, а на сиденье водителя необходимо положить груз веса водителя или посадить человека примерно такого же веса.

Экран регулировки фар (вертикальная и горизонтальная маркировка)

Вертикальная маркировка. Проведите 3 вертикальные линии на двери гаража, стене или экране, а затем отметьте их: «О» — линия посередине автомобиля (это место, как правило, обозначается знаком принадлежности транспортного средства, в данном корпус это знакомая примета ВАЗа).Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость «P» обозначает центральную правую фару, «L» — левую.

Горизонтальная маркировка. Через центры фар необходимо провести горизонтальную линию. Обозначьте его буквой «Н». На 65 миллиметров ниже нее следует провести еще одну линию. Он должен быть отмечен буквой «П». После этого можно переходить к регулировке света.

Фара 2110, регулировка, подробный ход работ

  1. Закрыть правую фару картоном или другим материалом, не пропускающим свет.
  2. Затем поворачиваем гидрокорректор (I) в первое положение.
  3. Затем открываем капот и находим винты, которыми осуществляется регулировка, после чего их выворачиваем. Если настроена левая фара, будет верно, если ее свет снизу дойдет до линии P, а сверху — N.
  4. Отрегулировав левую фару, перейти к регулировке правой, закрыв предыдущую.

Если фары светят слишком низко, их необходимо поднять, иначе это может привести к тому, что вы не заметите вовремя пешехода, особенно если он в темной одежде, а на улице слякоть.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость С другой стороны, если свет установлен высоко, вы будете ослеплять водителей встречных автомобилей. Поэтому самостоятельную настройку следует проводить очень осторожно.

Киржач 2110, сделать свет ярче, как улучшить фары Киржач своими руками (подробно)

Сначала снять фару, а затем разобрать ее в следующей последовательности:

  1. С помощью волоса сушилка, нужно снять стекло с киржача. Им нужно разогреть герметик, затем острым ножом отделить стекло.
  2. Снимите отражающую накладку.
  3. Улучшению подлежат только блоки ближнего света. Их нужно выкрутить.
  4. Теперь у вас есть выбор. Модульное кольцо можно сделать короче, стачив его, или сместить линзу на десять миллиметров в сторону рефлектора, что улучшит световой поток Киржача, поднимет его и сделает шире.

Электрокорректор фар, как установить на ваз 2110 своими руками пошагово

Даже самостоятельная регулировка прошла успешно, при изменении нагрузки автомобиля ваз 2110 угол наклона светового потока должен менять, для чего и был изобретен гидрокорректор.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Следует отметить, что он неразборный и не регламентируется. Поэтому в случае поломки его просто меняют на новый. Наиболее частой причиной отказа гидрокорректора является утечка жидкости или «клин» поршней.

При возникновении необходимости имеет смысл заменить его на более высокотехнологичный и современный прибор-электрокорректор.

Для установки последнего необходимо сделать следующее:

  1. Снять минусовую клемму аккумулятора.
  2. Нажимаем на защелку, поворачиваем гидрокорректор на себя и вынимаем.
  3. Снимаем уплотнительное кольцо в корпусе фары и устанавливаем новое. В него необходимо вставить электрокорректор.
  4. То же самое проделываем с другой фарой.
  5. В салоне отсоедините выключатель, к которому подключен гидрокорректор.
  6. Далее с помощью проводов подключаем электрокорректор.

Pro Советы, плюсы использования электрокорректора

Электрокорректор более четко выполняет свои непосредственные обязанности по сравнению с гидрокорректором.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Основное преимущество этого устройства- надежность. Установив электрокорректор, можно забыть о поломках этого компонента.

Как показывает практика, ДТП чаще всего происходят ночью. И это не странно, ведь после захода солнца видимость автомобилиста значительно снижается.

Как показывает практика, ДТП чаще всего случаются ночью. И это не странно, ведь после захода солнца видимость автомобилиста значительно снижается. А в случае, когда фары вообще не работают, вероятность аварии крайне высока. По статистике, основной причиной такой тенденции является неправильная регулировка осветительных приборов, что приводит к слепоте других участников дорожного движения.

Каждый автомобилист не понаслышке знает, какую нагрузку испытывает его зрение при попадании прямого луча света.

Вид не просто снижается, он практически пропадает, как следствие — неприятные или даже трагические последствия.

В нашей реальности неровности дорожного покрытия всегда стимулируют вибрацию автомобиля, что нарушает геометрию свечения головной оптики.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Поэтому регулировку фар следует проводить регулярно, в том числе и при установке новых фонарей.

Зарубежные автомобили всегда отличались более высоким уровнем надежности, безопасности и комфорта. Практически любая функция буржуйской машины выполняется в автоматическом режиме, иногда встроенный компьютер разбирается в ситуации самостоятельно, не отвлекая водителя.

Система освещения также подчиняется электронике, которая корректирует свое положение в зависимости от уровня давления в шинах, дорожного покрытия и многих других факторов. Такой подход действительно эффективен, ведь компьютер реагирует не только на возможные дорожные препятствия, но и на предупреждающие знаки, в том числе на ограничение скорости.

Подобные модификации на отечественных автомобилях если и есть, то только на элитных моделях нашего автопрома.

Настройка фар ВАЗ 2110 или любой другой доступной рядовому автолюбителю модели осуществляется вручную и никак иначе!

Конечно, гарантировать качество такой процедуры могут только профессионалы.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Если вы не готовы к непредвиденным расходам на автосервис, засучите рукава и найдите помощника, ведь настоящие водители все сделают сами!

Перед тем, как приступить к самостоятельной настройке оптики, рекомендуем узнать, как выглядит правильная. Регулировка фар ВАЗ 2110 своими руками видео наглядно продемонстрирует все этапы процедуры. Такие обучающие видео способны акцентировать внимание на ключевых моментах и ​​основных сложностях процесса, избавляя вас от возможных проблем.

Обращаясь к практике, стоит сказать, что уровень сложности процедуры не так высок, главное правильно подготовить к ней автомобиль.

  1. Очистите как можно больше автомобильных фар, промыв их.
  2. Оценить состояние стекол фонарей — при большом количестве мелких царапин и повреждений необходимо отполировать поверхность.
  3. По тому же критерию осматривается и отражатель фары — если есть изъяны, то лучше и проще деталь заменить.
  4. Используйте современные высокоэффективные галогенные лампы — в старых автомобилях они редко поставляются, поэтому лучше покупать их заранее.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость
  5. Согласитесь с помощником — без него не обойтись!
  6. Учитывайте все рекомендации руководства по эксплуатации собственного автомобиля- бак должен быть полным, колеса накачаны, запаска находится в специально отведенном месте.

Только после выполнения всех пунктов предварительной подготовки, что гарантирует эффективность процедуры в целом, можно приступать к непосредственной настройке осветительных приборов.

Тем, кто любил уроки геометрии в школе, процедура тоже покажется интересной. Скорее восстанавливайте навык рисования, ведь он пригодится при его корректировке.

Разберем под микроскопом как правильно отрегулировать фары на ВАЗ 2110 или любом другом отечественном автомобиле без посторонней помощи.

  1. Основное требование – идеально ровная стена с такой же площадкой возле нее; несоблюдение этого требования нейтрализует весь процесс.
  2. Обеспечьте свободный доступ света к стене – любые посторонние предметы должны быть удалены.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость
  3. Поставить машину на расстоянии 5 метров от стены.
  4. На этом этапе самое время использовать соседа, который сядет за руль — в идеале, чтобы ваш вес совпадал, если нет, то добивайтесь уравнения с помощью посторонних предметов.
  5. Далее, на имеющуюся стену необходимо нанести точную копию рисунка, показанного выше.
  6. Метки E обозначают середину передних фар вашего автомобиля. Через них проходят три симметричные вертикальные полосы А, В и О.
  7. Стандартное расстояние от середины передней оптики до основания платформы должно быть 600 мм — убедитесь, что оно совпадает.
  8. Начертите на стене линию №1 – она должна быть на высоте 600 мм от пола.
  9. Проведите линию №2, которая будет параллельна первой полосе и на 75 мм ниже ее – это будет середина световых пятен.
  10. При наличии гидрокорректора помощник должен активировать режим «Без пассажирской загрузки».
  11. Включить ближний свет.
  12. Покройте фары светонепроницаемым материалом одну за другой, регулируя положение фар с помощью винта.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость
  13. Начните с правого фонаря, а затем двигайтесь налево.
  14. Верхние края световых пятен должны проходить по линии № 2, горизонтальный и наклонный сечения должны совпадать в точках Е.

На первый взгляд все может показаться слишком сложным, особенно не любителям точных наук. Но на самом деле даже учащиеся начальных классов могут выполнить точные замеры и провести несколько линий.

Найти идеально ровную стену и площадку — вот что действительно может быть непросто. Ведь не каждый гараж может похвастаться полной симметрией, да и проводить строительные работы ради регулировки фар как-то нецелесообразно!

Провести самостоятельную регулировку положения фар в гаражных условиях более чем реально. Но многие автовладельцы продолжают пользоваться услугами специалистов и этому есть объяснения. Профессионалы имеют в своем арсенале все необходимое оборудование и, самое главное, идеально ровную стену и аналогичный пол!

2110 нуждается в специальной настройке, что напрямую влияет на функциональность транспортных компонентов.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Обязательным условием является, а при необходимости правильный ремонт. В каждом случае автомобилист должен следовать четким инструкциям, что значительно упрощает выполнение запланированных мероприятий.

Особенности регулировочных работ

Владельцы ВАЗ-2110 часто задают себе вопрос по регулировке карбюратора и поиску неисправности

Как сделать ваз 2110 с автопикапом?

  1. Нажмите на педаль газа. В этом случае заслонки будут открыты. Если педаль отпущена, закрылки должны быть закрыты.
  2. Если открытие заслонок нарушено, есть возможность для успешного устранения проблемы. Рекомендуется отвинтить или затянуть регулировочные гайки переднего тросового привода вагона. От положения гаек зависит состояние дроссельных заслонок.
  3. Самое главное требование — не допускать натяжения троса при отпущенной педали газа.

По-настоящему востребованной оказывается и другая настройка. Какие дополнительные возможности для регулировки есть и как не допустить неисправности карбюратора на ВАЗ 2110?

Регулировка уровня топлива в поплавковом отсеке

  1. Крышку карбюратора следует держать так, чтобы поплавки были направлены горизонтально вверх.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Основная задача – проверить зазор, который образуется между поплавками и прокладками крышки карбюратора. Оптимальный зазор составляет 1 миллиметр, но допускаются отклонения в большую или меньшую сторону в пределах 0,25 миллиметра.
  2. Для регулировки зазора используется язычок, а также рычаги поплавка. Их нужно сложить, чтобы изменить зазор.
  3. Обращает на себя внимание поверхность язычка, которая должна располагаться перпендикулярно игольчатому клапану. Кроме того, не рекомендуется даже малейшее повреждение. По этой причине следует обращать внимание на вмятины, зазубрины, царапины, свидетельствующие о деформации конструкции с самого начала.
  4. Установка крышки карбюратора на прежнее место — важная процедура. По этой причине следите за тем, чтобы поплавки не касались внутренних стенок камеры. При необходимости нужно немного подогнуть рычаги.

Регулировка пускового устройства карбюратора

Еще одной важной задачей является регулировка пускового устройства, под воздействием которого карбюратор будет успешно функционировать.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Какие задачи вам необходимо выполнить?

  1. Правильность установки биметаллической пружины следует проверить в обязательном порядке. Правильное расположение свидетельствует о том, что все метки на трех корпусах совпадут между собой: пусковое устройство, соответственно, биметаллическая пружина, а также жидкостная камера. Если метки не совпадают, пусковое устройство нуждается в регулировке. Для этого требуется несколько важных шагов, каждый из которых обещает приблизить вас к цели.
  2. В первую очередь рекомендуется ослабить крепление отсека для жидкости. При необходимости ослабьте 3 винта, удерживающие биметаллическую пружину. После совмещения меток можно затянуть болты.
  3. При запуске остывшего двигателя рекомендуется полностью закрыть воздушную заслонку. В начале работы агрегата положение воздушной заслонки должно быть приоткрыто (идеальный показатель – 2,5 миллиметра, но допускается отклонение на 0,2 мм вверх или вниз).
  4. Если двигатель прогрет до 75-80 градусов, воздушная заслонка откроется полностью.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Если зазор отличается от указанных 2,5 мм, снимите стопор, поверните винт и произведите правильную регулировку.
  5. Только после успешной регулировки стопор можно вернуть в правильное положение.
  6. Если двигатель полностью прогрет, но заслонка открывается лишь частично, требуется обязательная замена пускового устройства.
  7. Пусковой зазор в дроссельной заслонке на 1-й камере необходимо отрегулировать заново, если через 20 секунд после пуска двигателя коленвал не набирает обороты при 2400 об/мин (отклонение может достигать 200 с учетом состояния машины ). Только при исправной работе коленчатого вала можно считать, что работа над карбюратором завершена и он уже настроен.

Регулировка холостого хода

Для правильного проезда на автомобиле и устранения возможных неприятностей, связанных с холостым ходом, рекомендуется знать, как отрегулировать карбюратор на ВАЗ 2110 с учетом предстоящего взаимодействия с этой системой. При этом регулировочные мероприятия проводятся только на хорошо прогретом двигателе.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость

  1. Самая простая задача- повернуть втулку. Однако это действие не всегда приводит к восстановлению заводских характеристик, поэтому может потребоваться удаление винта со сломанной втулкой. Затем можно провернуть винт и определить объем смеси для нужной частоты вращения коленчатого вала.
  2. При нажатии на педаль газа двигатель ВАЗ 2110 должен успешно увеличить скорость вращения рабочего коленчатого вала. При этом, если педаль газа отпущена, двигатель не должен заглохнуть. Этот аспект необходимо учитывать при настройке карбюратора ВАЗ 2110 с автоподсосом, ведь устройство требует полной регулировки с учетом многочисленных аспектов. Если двигатель глохнет, требуется дополнительная регулировка или ремонт.
  3. В каждом случае поворот винта увеличивает скорость вращения коленчатого вала по часовой стрелке. При этом уровень СО в выхлопных газах должен снизиться.

Зная, как настроить карбюратор на ВАЗ 2110, становится возможным успешно проводить профилактические работы и предотвращать возможные неисправности.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость

Особенности ремонта

Как отремонтировать карбюратор ВАЗ 2110? В первую очередь нужно разобрать карбюратор и убедиться в отсутствии гаек и других посторонних предметов, которые могут попасть в карбюратор, а затем в цилиндр и привести к капитальному ремонту мотора. Только после успешной разборки и осмотра можно вернуться к карбюратору.

  1. Электромагнитный клапан необходимо открутить. Рекомендуется снять с него жиклер холостого хода, а затем прочистить и проверить на работоспособность.
  2. Следующий обязательный этап – очистка крышки, проверка зазора холодного пуска и целостности диафрагмы холодного пуска.
  3. Поплавок, установленный на карбюратор, должен иметь идеальную геометрию и быть целым.
  4. Одной из самых частых неисправностей карбюратора ВАЗ 2110 является залипание игольчатого клапана. Для устранения неисправности нужно установить возвратную скобу, взятую от «классической» иглы или созданную из пружины обычной шариковой ручки.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Заворачивать электромагнитный клапан необходимо с оптимальной точностью, так как иначе будет испорчена резьба в крышке.
  5. Следующий этап — корпус карбюратора. Крепежные гайки должны быть тщательно затянуты на впускном коллекторе.
  6. Ускорительный насос необходимо проверить на полную работоспособность. С первых же секунд открытия дроссельной заслонки вы должны увидеть струйки газа из распылительных форсунок. Если струйки не появятся сразу, автомобиль не будет быстро разгоняться. Ибо нужно разобраться с рычагом, эксцентриком привода акселератора и его диафрагмой. Убедитесь, что пистолет-распылитель чистый. Если проблема кроется в диафрагме, устройство приведет к перерасходу топлива, нарушению работы двигателя.

Самостоятельная работа на ВАЗ возможна, но при этом полностью разбирать карбюратор не стоит. В противном случае могут возникнуть непредвиденные обстоятельства. Если самостоятельно снять карбюратор автомобиля и полностью его разобрать, последствия могут быть крайне опасными.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Карбюратор снимается с коллектора только для замены прокладок.

В большинстве случаев ремонт карбюратора следует доверять опытным специалистам, которые умеют все делать. При самостоятельных действиях желательно ограничиться диагностикой, настройкой и проверкой карбюратора на наличие неисправностей, простейшим ремонтом.

Если статья была полезна, напишите нам.

Для чего нужна регулировка наклона фар? Регулировка ближнего света для грузовиков

Именно от исправности фар — регулировок и настроек — напрямую зависит безопасность вождения автомобиля для пассажиров, водителя, пешеходов.

На автомобили отечественного производства производители устанавливают следующие осветительные приборы:

  • блок-осветители, способные давать дальний и ближний свет;
  • противотуманные системы;
  • указатели поворота;
  • размеры.

Установка световых приборов на ВАЗ 2120

Для улучшения видимости при движении по дорогам в темное время суток важно периодически проводить регулировку фар.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Отрегулировать фары можно самостоятельно, либо обратиться за помощью в профессиональный сервисный центр. Предлагаем некоторую информацию о том, как отрегулировать ближний свет, опираясь на свои знания.

  1. Проверить исправность электрокорректора или гидрокорректора. Перед началом регулировки убедитесь в исправности корректора, иначе полноценно настроить оптику не получится.
  2. Перед началом работы найдите ровную площадку. При малейшем перекосе вы не сможете выполнить идеальную регулировку фар.

Совет! Чтобы проверить ровность площадки, воспользуйтесь строительным уровнем.

  1. Установите вертикальный экран — щит примерно в пяти метрах от вашего автомобиля, используйте его для рисования.
  2. Идеально было бы выбрать ровную площадку возле ворот вашего гаража, мелом можно пользоваться без особого ущерба.
  3. Провести регулировку автомобиля в заправленном состоянии, посадив человека на место водителя, проверив нормальное давление в шинах.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость
  4. На воротах гаража или на специально установленном экране начертите три прямые вертикальные линии, нанесите на них специальные отметки:

На видео можно посмотреть, как это сделать более подробно:

Как настроить оптику самостоятельно

  • правый фонарь накрыть листом картона или другим плотным материалом, поглощающим солнечный свет;
  • повернуть гидрокорректор в положение 1;
  • открываем капот, ищем необходимые для регулировки винты, проворачиваем их;

Внимание! При регулировке левой лампы свет должен быть вверху до уровня линии N, а снизу доходить до линии P.

  • после регулировки одной фары отрегулируйте вторую, первую закройте картоном.

Если при регулировке света фары автомобиля светят слишком низко, фары необходимо поднять. В противном случае водитель не увидит пешехода в условиях плохой видимости.
При большом падении света автомобиль будет «ослеплять» пешеходов и встречный транспорт.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость


Вариант модернизации

При незначительной доработке можно увеличить яркость фар автомобиля. Полная регулировка фар своими руками выполняется в четкой последовательности:

Другие варианты регулировки фар

При соблюдении всех правил регулировки автомобильных фар своими руками, при изменении нагрузки автомобиля придется менять угол наклона светового луча. Такие проблемы можно решить с помощью гидрокорректора.


Эта деталь неразборная, поэтому при выходе из строя гидрокорректора придется заменить его на новый. Основная причина неисправности – утечка жидкости или клин поршня.

Совет! Для предотвращения износа корректора лучше сразу установить современный электрокорректор, в состав которого входит регулятор положения фар, а также механизм с уплотнительными кольцами и электропроводами.

Как поменять гидрокорректор

Отрицательная клемма аккумулятора снята. Нажав на замок, поверните гидрокорректор по часовой стрелке, выньте его.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Уплотнительное кольцо фары снимается, заменяется новым, устанавливается современный электрокорректор. Таким же образом заменяется гидрокорректор второй фары.

Регулируемые фары предлагаются производителями автомобильной оптики, но через некоторое время требуются дополнительные регулировки и регулировки. Среди ситуаций, заставляющих автовладельца проводить внеплановые регулировки оптики, выделим:

  • чрезвычайные ситуации;
  • плановая замена кузова;
  • ремонт стоек подвески, замена пружин.

Правильная эксплуатация автомобиля не предполагает существенных изменений в расположении фар, достаточно внести небольшие корректировки.

Особенности регулировки автомобильной оптики

Регулировка фар на современных автомобилях не предполагает полной разборки основной оптики. Имеются специальные регулировочные винты (пластиковые ручки), при перемещении которых можно опускать или поднимать основные фары вверх или вниз — вверх по вертикали.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Ручки помогают повернуть световой поток к центру, направить его к краю, сместить влево и вправо.

Для регулировки фар своими руками понадобится накидной ключ или крестовая отвертка.

Регулировка фар на Рено Логан своими силами

  1. Для проведения регулировки фар необходимо найти ровную площадку в гараже или на улице. На заборе, стене гаража или специальном экране выполняется импровизированный калибровочный экран.
  2. Иномарка ставится от стены на расстоянии пяти метров. Метки на стене, обозначающие центр. Он должен быть совмещен с осью машины. Далее измеряется расстояние между фарами. Перенесите рисунок на экран, проведя линию для правой, левой фары.
  3. Затем измеряют высоту от пола или земли центров фар, проводят по экрану горизонтальную линию… У «Рено» есть электрокорректор, он ставится в нулевое положение. Далее включается ближний свет основной оптики.

Совет! Целесообразно корректировать каждую фару отдельно, закрыв вторую фару плотным материалом, либо отключив питание фары.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Регулировка светового пучка противотуманной оптики выполняется только по высоте.

Границы светового пучка

Если световой пучок ближнего света отрегулирован правильно, то он направлен под определенным углом вниз и вперед. Размер угла индивидуален для каждого автомобиля.

1,0% угла наклона указывает на то, что расстояние автомобиля на метр сопровождается светотеневой границей в 1 см.

При высоте центра фары 0,8 м и угле наклона 1,0% граница светотени будет располагаться на расстоянии 80 м от дорожного полотна. При угле 1,5% такая граница будет на расстоянии 53 метра от дороги. Ближний свет необходим для освещения правой стороны дороги, дорожных знаков, а также пешеходов. Но в дорожных углублениях она не должна ослеплять владельцев встречных машин. Практика показывает, что при незначительном нарушении регулировки головной оптики снижается эффективность освещения проезжей части.

Подготовка фронта работ

Для того чтобы регулировка автомобильной оптики была проведена правильно, необходимо создать условия, приближенные к повседневной эксплуатации автомобиля.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Багажник должен содержать следующие принадлежности:

  • запасное колесо;
  • домкрат
  • ;
  • огнетушитель;
  • набор инструментов.

Чтобы кузов находился в правильном положении, перед регулировкой оптики важно проверить достаточное давление в колесах. Если параметры ниже нормы, с помощью помпы необходимо увеличить показатель до рекомендуемой нормы.

Совет! Вы можете ускорить настройку оптики, пригласив помощника.

Обязательно проверьте все крепежные соединения на фонарях. При обнаружении следов ржавчины немедленно удаляйте налет.

Перед регулировкой оптики удалите грязь, скопившуюся на поверхности оптики (очки должны быть полностью прозрачными).

При нарушении герметизации соединений оптического блока лампа мутнеет, ухудшается качество света. Основные проблемы, вызывающие оптическую деградацию, указаны в технических руководствах, поставляемых с автомобилем. Восстановление светового потока, заменена плафонная лампа, все элементы конструкции проклеены герметиком.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость

Профессиональная регулировка в сервисном центре

При отсутствии специального оборудования самостоятельно добиться оптимальной настройки фар сложно. Вам придется заново настраивать их каждый раз, когда вы выходите в дорогу, затрачивая на это значительное количество времени.

Специализированные станции технического обслуживания имеют качественные тестеры оптики, предлагают возможность регулировки основной оптики в зависимости от технических особенностей автомобиля.

В последнее время на рынке стали появляться «левые» лампы — подделки под ксенон.

Разработчики модных автомобильных осветительных приборов окрашивают лам в синий цвет, чтобы максимально увеличить их мощность за счет имитации ксенонового луча. Такие лампы не подходят для установки на автомобили, быстро перегреваются, слепят встречные автомобили. Такая псевдооптика практически не регулируется; профессионалы не рекомендуют устанавливать их на автомобили.

В специализированных сервисных центрах есть приспособление для регулировки света оптики, поэтому профессионалам не составит труда произвести регулировку дальнего света.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Ближний свет устанавливается в автоматическом режиме. При самостоятельной регулировке оптики велика вероятность того, что придется постоянно настраивать оба фонаря, так как без специального оборудования провести идеальную настройку не получится.

За время эксплуатации автомобиля практически каждому водителю приходилось искать решение такой распространенной проблемы, как неисправность фар. Неправильная регулировка фар значительно снижает видимость в плохих условиях или ночью.

Еще одна опасность заключается в том, что Ваш автомобиль могут вовремя не увидеть издалека водители тех транспортных средств, которые движутся по встречной полосе.

Какими способами можно отрегулировать фары?

Фары можно отрегулировать одним из трех способов. Можно обратиться к тем мастерам, которые работают в автосервисе, воспользоваться специальным приспособлением для регулировки фар. Ну, что удобно многим, сделать эту работу вручную.


Многие уверены (и надо сказать напрасно), что выполнить такую ​​процедуру своими руками невозможно, так как без соответствующих знаний и навыков избежать ошибок в процессе настройки будет сложно.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Но что делать, если специального оборудования нет, а своевременно обратиться к специалистам нет возможности? Что ж, вам следует вооружиться знанием некоторых правил регулировки света. Итак, как проходит эта важная процедура, тюнинг, регулировка фар своими руками? Эксперты говорят о трех важнейших вехах этого процесса:

  • нанесение разметки по определенному шаблону на стену;
  • маркировка положения ламп;
  • реализация фактической настройки света.

Важное примечание: перед тем, как приступить к регулировке, проверьте исправность самого автомобиля.

Дело в том, что направление света будет напрямую зависеть от следующих важных факторов:

  • давление в автомобильных шинах;
  • исправность рессор подвески легкового автомобиля;
  • нагрузка на подвеску, а точнее ее распределение.

Если ваш автомобиль неисправен и возникла одна из этих проблем, возможно, вы регулируете фары под неправильным углом.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Соответственно, регулировка фар своими руками, скорее всего, будет проведена некачественно. Некоторым удается сделать даже хуже, чем было до начала корректировки. .


Для того, чтобы работа была выполнена в достаточной степени качественно, обязательно следует соблюдать ряд важных требований :

  1. Вам нужна ровная стена, перед которой можно поставить автомобиль. Перед стеной должно быть 7-8 метров свободного пространства.
  2. Приготовьте мел или клейкую ленту. Они нужны для маркировки.
  3. Перед тюнингом постарайтесь максимально тщательно разметить поверхность, руководствуясь индивидуальными параметрами вашего автомобиля. Или же — с использованием универсальных значений, подходящих для преобладающего количества легковых автомобилей.

После того, как новый автомобиль «помыт», его необходимо обкатать для выявления возможных заводских дефектов. Статья об эксплуатации нового автомобиля Lada Granta со всеми подробностями и нюансами.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость

Скоро зима, а значит нужно подготовить машину к холодам. о подготовке автомобиля к зимовке.

Выполнение разметки

Регулировка ПТФ или фар процесс ответственный, но не такой сложный, как может показаться на первый взгляд. Сначала следует подъехать к стене на расстояние около 2 метров и отметить на стене центр осей лампы фары. Затем нужно отъехать на расстояние около 7,5 м.

Точки, которые отмечают центр каждой из ваших фар, должны быть соединены линией. Затем дополните эту горизонтальную линию вертикальной : она соединится с точкой обозначения центра вашего автомобиля. Также потребуется дополнительная линия разметки. Он будет проходить параллельно линии, соединяющей центральные точки ваших фар. Эта дополнительная линия должна располагаться ниже, на расстоянии примерно 6-7 сантиметров.


Разметка стен завершена, пора переходить к самому этапу настройки. Включите ближний свет. Вам нужен правильный пучок света – постепенно и осторожно затягивайте регулировочные винты.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Их можно найти под капотом легкового автомобиля, на задней части фар. В идеале свет должен быть ниже точки на стене, которая отмечает центр ваших фар. Аналогичным несложным способом можно отрегулировать фары головного света с комбинированным светом (т.е. «ближний-дальний»).

Если «дальний-ближний» отдельно, то и свет надо регулировать отдельно, по разным схемам. Соответственно, разметка будет несколько иной. Хотя, фары ближнего света будут регулироваться по методике, описанной выше. Если вы регулируете фары дальнего света, вам необходимо убедиться, что луч света попадает точно в центр разметки полосы движения. Однако следует сказать, что вручную, даже при самой тщательной регулировке результат все равно будет несколько уступать настройке фар с помощью специального оборудования.

В этом видео наглядно показан весь процесс регулировки фар:

Регулировка фар на ВАЗ 2110

Как отрегулировать фары на ВАЗ 2110? Почти так же, как и в описанных выше настройках.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Еще до начала регулировки фар обязательно (и тщательно!) промыть лампы … Иногда из-за грязных линз световой поток не может найти достаточный «выход» наружу. В других случаях дефекты на стекле становятся причиной недостаточного или рассеянного света фар автомобиля.

После мытья фар внимательно осмотрите их поверхность. Нашли дефекты — трещины или сколы? Регулировка вряд ли поможет; сначала нужно заменить фары на новые. Также при наличии дефектов отражатель следует заменить. Как еще увеличить поток света? Установите на свой автомобиль ксеноновые или галогенные лампы, их использование очень эффективно.


Фары ВАЗ 2110 регулируются таким образом:

  • найти большую площадку с ровной и достаточно высокой стеной;
  • припарковать автомобиль на расстоянии 5 м от стены;
  • попросить кого-нибудь сесть за руль: вес помощника должен быть примерно таким же, как у вас;
  • начертите линии, которые будут проходить через центральные точки фар авто, симметрично центральной линии автомобиля;
  • Пройдут
  • дополнительные линии: первая — там, где находится центр фар (мерки надо снимать от пола), а вторая — на 6 сантиметров ниже первой линии;
  • включить ближний свет одной из фар автомобиля, вторую закрыть картонкой.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость Убедитесь, что фары соответствуют отмеченным линиям и точкам. У вас все совпадает? Это значит, что регулировка прошла успешно, а если нет, то повторить все заново.

Видео как улучшить фары на ВАЗ 2110:


Если руль наклонен в одну сторону, то нужно отрегулировать оси. Развал схождения — что это такое и зачем его регулировать? Ответ в нашей статье.

Перед заливкой охлаждающей жидкости, что больше подходит для вашего автомобиля — антифриз или антифриз?

Несколько советов по прогреву двигателя в мороз можно найти здесь /tehobsluzhivanie/alert/kak-otogret-mashinu.html Реально ли прогреть машину за 5 минут?

Регулировка противотуманных фар


Как осуществляется регулировка противотуманных фар? Ручная регулировка оптимального света осуществляется вращением. То есть нужно развернуть в вертикальной плоскости и горизонтально оптический элемент автомобильных фар.

Нужно заранее ослабить болты которыми фары крепятся к бамперу.Принцип работы гидрокорректора фар: Гидрокорректор Фар - Назначение, Устройство и Принцип Действия, Причины и Признаки Поломки, Критерии Выбора и Замена, Регулировка Света, Стоимость
Очень удобно регулировать противотуманные фары с помощью современных, специально разработанных приспособлений. Ну а если спецоборудования нет, то действуйте так:

Как правило, ручная настройка проходит достаточно быстро, но если у вас есть возможность использовать спецоборудование — обязательно воспользуйтесь этой возможностью!

как работает, как правильно установить корректор фар своими руками

Опубликовано: 04.05.2021
