Принцип работы динамометрического ключа: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру — dvd-auto.ru — Штатные головные устройства c GPS навигацией

Содержание

Как работает динамометрический ключ

В борьбе за снижение веса автомобиля, в современных моделях многие детали максимально облегчены, и даже резьбовые соединения сегодня рассчитаны на определенное усилие, не имея запаса прочности. Поэтому очень важно во время ремонта применять ключи с моментом затяжки. При использовании обычных ключей, возможна перетяжка резьбового соединения. В результате может быть сорвана резьба, также часть повреждаются две соединяемые поверхности, не рассчитанные на повышенную нагрузку, из-за превышения максимально допустимого момента затяжки. Рассмотрим конструкцию и принцип работы инструмента такого типа.

Конструктивные особенности и применение

В конструкции динамометрического ключа предусмотрены следующие элементы:

двуплечие рычаги;
стопорная гайка;
рифленая рукоятка;
пружина.

Несмотря на то, что детали довольно простые, динамометрический ключ выполняет важную задачу. Он получил широкое распространение при строительстве инженерных коммуникаций, а также в сфере обслуживания автомобилей. Сегодня производители предлагают данный инструмент нескольких типов. Соответственно и принцип их работы отличается, а потому перед использованием следует детально изучить прилагаемую инструкцию. Рассмотрим кратко принцип работы каждого типа динамометрического ключа.

Пружинный динамометрический ключ

В основе такого инструмента лежит трещотка. Этот механизм располагается в рукоятке ключа и срабатывает, когда достигается необходимый момент затяжки. Чтобы использовать ключ, необходимо самостоятельно выставить требуемый момент затяжки и закручивать гайку до щелчка, свидетельствующего о срабатывании механизма. Трещоточный механизм не позволит дальше закручивать гайку, так как ключ будет прокручиваться. Единственный недостаток такого инструмента заключается в необходимости каждый раз регулировать момент затяжки. Поэтому производители также предлагают не регулируемые динамометрические ключи. Они выставлены производителем на определенный момент затяжки. Удобны тем, что не требуют регулировки, но менее функциональны, так как рассчитаны только на один момент.

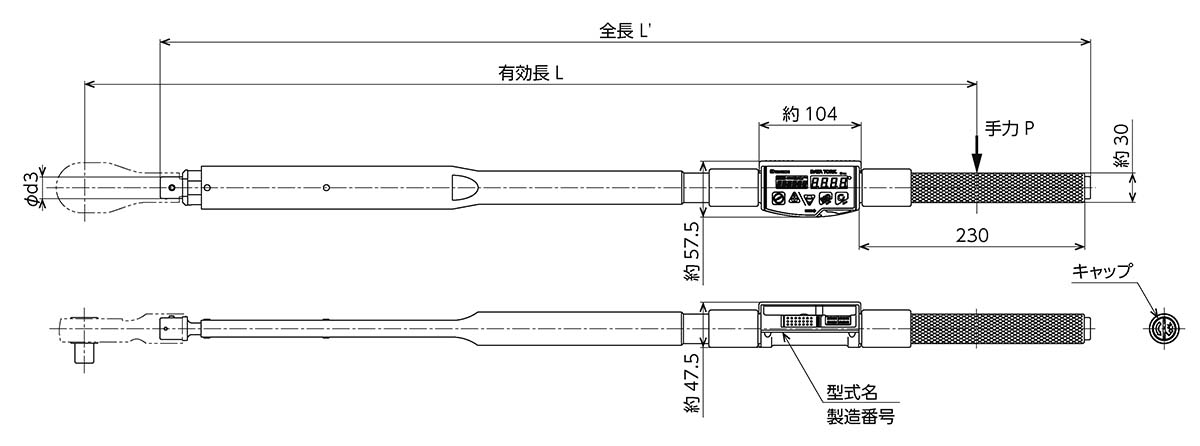

Электронный динамометрический ключ

В отличие от динамометрических ключей пружинного типа, электронные более функциональны. Они имеют цифровой дисплей для отображения текущего момента затяжки и возможность выбора единиц измерения этого параметра. У электронных ключей самый низкий процент погрешности — не более 1%. Использовать их необходимо в следующей последовательности:

на ключе выставляется требуемое значение затяжки;
одевается головка в соответствии с размером гайки;
затягивается гайка до требуемого момента, который отображается на электронном дисплее.

Таким образом, независимо от типа динамометрического ключа, им могут работать не только профессионалы, но и начинающие мастера. С большинством задач при ремонте автомобиля вполне справляется механический динамометрический ключ. При монтаже небольших крепежных резьбовых соединений, не требующих высокого момента затяжки, рекомендуется использовать более точные электронные аналоги.

универсальные наборы инструментов, автоинструмент, набор инструментов для автомобиля, инструменты для автосервиса, ombra

Москва

ул. Автомоторная, д.8
т.: +7 (495) 664-21-77
ф.: +7 (495) 664-21-70
moscow%-%jonnesway-=-

Санкт-Петербург

ул. Салова, д.57, корп. 6,
строение 4
т.: +7 (812) 3-89-4-89-5
ф.: +7 (812) 3-89-4-89-5
spb%-%jonnesway-=-

Ростов-на-Дону

ул. Доватора, д.154/3
т.: +7 (863) 333-04-05
ф.: +7 (863) 333-04-05
rnd%-%jonnesway-=-

Новосибирск

ул. Писарева, д.40
т.: +7 (383) 328-48-90
ф.: +7 (383) 328-48-90
nsk%-%pride-=-

Казань

ул. Журналистов, д.107
т.: +7 (843) 20-50-100
kzn%-%pride-=-

Воронеж

ул. Текстильщиков, д.2
т.: +7 (473) 260-6-266
vrn%-%pride-=-

Калининград

ул. Портовая д.55
т.: +7 (401) 220-02-72
kgd%-%pride-=-

Владивосток

региональный склад:
ул. Снеговая д.16
т.: +7 (924) 005-43-21
pride.vladivostok%-%gmail-!!-

Омск

региональный склад:
ул. 5-ая Амурская, дом 118
т.: +7 (965) 876-70-30
omsk.pride%-%gmail-!!-

Уфа

региональный склад:
ул. Малая Гражданская,
д. 35, корп. А
т. : +7 (927) 966-09-00
Ufa.pride%-%gmail-!!-

Киев

Ул. Красноткацкая,63
т.: +38 (044) 583-23-97
м.: +38 (067) 208-45-64
ukr%-%jonnesway-=-

Типы и устройство динамометрических ключей

От миниатюрных винтиков в микроэлектронике до огромных болтов карьерной техники или мостов — не существует крепежа, где не предъявлялось бы требований по затяжке. Самый удобный инструмент для этих операций — динамометрический ключ. Рассмотрим их основные типы, принципы работы и динамометрические характеристики.

Принцип работы

Как и любой динамометрический прибор, ключ оснащен динамометром.

В случае с электронным или щелчковым инструментом, динамометр рычажный. Сила, прилагаемая при затяжке, деформирует рычаг внутри корпуса, величина деформации регистрируется. При достижении нужного момента происходит размыкание механизма. Оператор слышит щелчок и ощущает его рукой или чувствует вибрацию и слышит сигнал зуммера, если прибор электронный.

При работе с торсионным ключом деформируется сам корпус с прикрепленной на нем шкалой. Неподвижная стрелка указывает нужное значение. Контроль осуществляется только визуально, что создает неудобства считывания показаний в ограниченном пространстве или при недостаточной видимости.

Устройство динамометрического ключа

Головка или разъем под насадки. В первом случае — простая головка с реверсом, как на трещотке. Во втором — посадочное отверстие под сменные насадки разных размеров: рожковые, накидные и пр.

Корпус. Именно в корпусе, а не в головке, как полагают многие, установлен динамометр или электронная начинка. У цифровых моделей корпус оснащен электронным табло и кнопками управления.

Рукоятка. Прорезиненная или металлическая. У ключей предельного типа на ней расположены органы управления: шкалы настройки и фиксатор. При работе держать инструмент следует строго за рукоятку.

Основные характеристики.

Принцип работы динамометрического ключа: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Момент затяжки

Нет универсального ключа, способного выдать момент “от нуля до плюс бесконечности” с минимальной погрешностью. Сначала определитесь, под какой момент (или диапазон) нужен инструмент, и только затем приступайте к выбору. Важно помнить: самые точные измерения производятся в интервале 40-80% от заявленного диапазона ключа.

Тип механизма

Предельный (щелчковый). Самый распространенный тип. Полностью механический, поэтому неприхотлив в эксплуатации и несложен в ремонте. На нашем рынке чаще используются ключи, измеряющие в Ньютонах на метр. Если вы привыкли измерять в килограммах на метр, просто умножайте значения на 10.

Электронный (цифровой). Цена несколько выше, чем за аналогичный ключ предельного типа. Все измерения проводит электроника. Высокая точность, минимальная погрешность, простота настройки и считывания показаний.

Торсионный (стрелочный). В силу высокой погрешности (+/- 5-20%) используется там, где нет жестких требований к моменту затяжки. Со временем точность измерений падает, а калибровке данный тип не поддается.

Направление работы. Так как чаще всего встречается правосторонняя резьба, большинство моделей сертифицировано под нее. Это не означает, что ключ не в состоянии закрутить “левую” резьбу, просто за точность затяжки производитель не отвечает. Инструмент под оба направления резьбы сертифицируется отдельно, погрешность указывается под “правую” и под “левую” резьбу. Есть модели с двумя приводными квадратами, где не нужно перещелкивать трещоточный механизм, достаточно просто перевернуть сам ключ.

Как пользоваться динамометрическим ключом jonnesway

По случаю предстоящей замены прокладки клапанной крышки приобрёл динамометрический ключ Jonnesway 3/8″ T04060A

с рабочим моментом 5-25Нм. Т.к. перетягивать болты очень не желательно, могут и лопнуть и прокладку пережать. В общем, всё надо делать по уму))

Хотел сначала купить более универсальный Ombra A90039 с моментом 10-110Нм, но его не было в наличии, да и хорошо подумав, решил, что лучше иметь 2 ключа (на 5-25 и 28-210), каждый в своём диапазоне.

Вот сам ключик в зеленом кейсе:

Внутри были инструкция на русском (общая):

Сертификат калибровки конкретного ключа. Точность довольно хорошая!

И ещё бумага с рисунками, как им пользоваться и таблицей перевода величин момента:

На самом ключе 2 шкалы — в Нм и См-кг*с. Нужное значение выбирается вращением рукоятки. Для фиксации значения есть колесико блокировки на торце. Всё очень просто и удобно.

Поскольку квадрат у ключа 3/8″, а у меня есть набор головок 1/2″, чтобы их использовать, докупил переходник с 3/8″ на 1/2″

Ombra 203812.

В работе сложностей никаких. Просто вращаешь его как обычный ключ с трещёткой и при достижении установленного момента вся рукоятка с небольшим щелчком немного поворачивается. Это и есть сигнал, что нужный момент достигнут.

Наперед скажу, что 10Нм, которыми положено затягивать болты клапанной крышки, осказывается совсем немного. Их нужно затягивать почти без прикладывания силы.

Заказывал ключик опять же в EMEXе по коду T04060A. Обошёлся в 1995р. + 53р. переходник.

Сегодня динамометрический ключ является одним из самых распространенных приспособлений в сфере ремонта различной техники. Для чего предназначен динамометрический ключ? Инструмент нужен для того, чтобы передать на крепеж необходимое усилие, которое обеспечивает надежную фиксацию скрепляемых деталей. Несмотря на то, что это приспособление применяется уже около 100 лет в различных сферах деятельности, где встречаются резьбовые соединения, у некоторых возникает вопрос, как же правильно пользоваться динамометрическим ключом.

Инструкция по эксплуатации и применению динамометрического ключа

Чтобы передать на резьбовое соединение необходимое усилие, нужно правильно использовать любой динамометрический ключ. При применении инструмента необходимо соблюдать основные рекомендации и правила пользования динамометрическим ключом:

Использование ключа в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому ключ нужно применять только по назначению;
Применять только стандартные или высокие безударные торцевые насадки;
Для обеспечения точности передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т. е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ключа;

Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
Не рекомендуется бросать или стучать по инструменту;
Если ключ был только куплен или давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
После работы ключ лучше хранить в чистом и сухом месте. А при долгом хранении лучше произвести процедуру консервации, смазав корпус ключа тонким слоем масла;
После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина механизма не растягивалась, сохраняя точность измерений инструмента;
Впоследствии пружина в ключах все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить точность инструмента.

Ознакомившись с основными инструкциями по применению динамометрических ключей, предлагаем разобраться, как правильно затягивать болты динамометрическим ключом разных видов этого инструмента. В предыдущей статье мы рассматривали основные виды динамометрических ключей , их особенности, преимущества и недостатки.

Как пользоваться динамометрическим ключом щелчкового типа?

Данный вид ключей является самым распространенным и популярным инструментом среди профессионалов и любителей. Во время работы не нужно контролировать значения усилия. Принцип работы динамометрического ключа заключается в следующем: при достижении заранее выставленного значения силы, ключ издаст щелчок, который означает о завершении работы и инструмент, проскальзывая, не будет передавать на крепеж большее усилие, чем было установлено на шкалах инструмента.

Для того, чтобы правильно пользоваться динамометрическим ключом щелчкового типа необходимо знать, как выставляется нужное значение с помощью основной и вспомогательной шкалы.

Руководство по эксплуатации динамометрического ключа щелчкового типа:

Раскрутить стопорную гайку внизу рукоятки ключа;
Выставить значение нагрузки на основной вертикальной шкале с помощью вращающейся рукояти. И если необходимо, то нужно выставить значение крутящего момента на дополнительной круговой шкале внизу ручки, чтобы получить требуемое значение силы. Получается, что значение складываются с обеих шкал, фиксируя итоговое усилие;
Закручиваем стопорную гайку внизу рукоятки ключа, чтобы зафиксировать выставленное усилие;

Теперь Вы знаете, как выставить момент затяжки на динамометрическом ключе. В зависимости от варианта ключа, шкалы могут иметь определенные отличия, например, различные цены делений, вид исполнения шкал или обозначение усилия в различных системах измерений (Н/м, Кг/м или в Футофунты lbf/ft). В каталоге AIST представлены различные щелчковые предельные ключи.

Закручивать резьбовое соединение необходимо до характерного звука ключа, который оповещает о достижении выставленного усилия. При щелчке сработает специальный фиксатор механизма ключа, который не даст передать на крепеж большее усилие, чем был выставлено на инструменте. После окончания работ необходимо выставить ключ на минимальное значение диапазона крутящего момента и закрутить фиксатор ключа.

Предлагаем посмотреть видео инструкцию: “Как пользоваться щелчковым динамометрическим ключом”

Динамометрический ключ стрелочный: как пользоваться правильно?

В отличие от предыдущего вида инструмента, стрелочный ключ не имеет возможности выставить усилие заранее. Значения прилагаемого усилия необходимо контролировать во время работы, что может показаться не очень удобным, особенно в труднодоступных местах. При этом точность измерений оставляет желать лучшего, так как можно приложить к крепежу большее усилие, поэтому при работе необходимо соблюдать крайнюю осторожность.

Как работает динамометрический ключ такого типа? Принцип действия довольно прост. Во время работы на определенный угол смещается рукоятка со шкалой значений, а указатель остается неподвижным.

Перед тем как пользоваться динамометрическим ключом подобного исполнения, необходимо изучить значения измерений шкалы и определить то положение указателя, при котором необходимо закончить работу. Шкала ключа может иметь различные значения измерений усилия. Это могут быть не только привычные Н/м, но и Кг/м или в Футофунты (lbf/ft), поэтому перед затяжкой необходимо точно определить, на каком значении шкалы необходимо закончить прикладывать усилие.

7,2 lbf/ft (Футофунты).

Как пользоваться динамометрическим ключом со стрелкой :

Точно определить необходимое значение на шкале;
Плавно, без резких движений производить затягивание резьбового соединения, контролируя показания указателя по шкале;
Закончить работу при достижении необходимого усилия.

После просмотра видео станет понятно, как правильно пользоваться стрелочным динамометрическим ключом.

Как затягивать цифровым динамометрическим ключом?

Подобный вид инструмента похож на предельный ключ, только вместо пружинного механизма, цифровой ключ использует электронную “начинку”, благодаря которой измеряется усилие. Принцип работы динамометрического ключа: необходимое значение выставляется также заранее, а при его достижении ключ издает звуковой сигнал, оповещающий о завершении работы. На цифровом дисплее можно контролировать изменения прилагаемого усилия в конкретную точку времени.

Вся номенклатура данного инструмента является измерительными приборами, поэтому ключи требуют бережного хранения и должны использоваться строго по назначению.

Перед приобретением инструмента рекомендуем ознакомиться с материалом – Рекомендации по выбору динамометрических ключей

Ремонт, обслуживание, эксплуатация техники требует соблюдения определённых правил. Чем сложнее устройство, тем больше требований к качеству сборки, точности подгонки деталей и элементов конструкции. Оптимальные условия для функционирования механизмов и узлов определены в инструкциях, руководствах пользователя. Обеспечить необходимые параметры «на глазок» невозможно, нужны специализированные инструменты, в частности, динамометрические ключи, позволяющие получить определённый, измеряемый результат. Но такими приспособлениями нужно правильно пользоваться, ведь от этого зависит работоспособность техники, долговечность и безопасность эксплуатации.

Что такое динамометрический ключ и для чего предназначен

Современные механизмы требуют создания определённых условий при ремонте или обслуживании. В частности, резьбовые соединения, использующиеся для сборки подавляющего большинства конструкций, нередко требуют применения строго дозированного усилия при затяжке. Динамометрический ключ — это устройство для затягивания болтов или гаек с определённым моментом силы, измеряемым в Ньютон-метрах (Нм). Он делает возможным соблюдение требований по качеству сборки того или иного механизма, узла или соединения. Недостаточно плотный контакт деталей способен вызвать утечки газов или жидкостей, ослабление элементов механизма, нарушения в работе или выход из строя всего агрегата. Чрезмерное усилие, превышающее предел прочности материала, создаёт опасность разрушения соединительных элементов или самой детали, срыву резьбы или отрыву головки болта, что потребует сложного ремонта.

Динамометрические ключи предназначены для использования различных насадок, являясь универсальными устройствами. Сам инструмент имеет выходной квадрат, на который устанавливается необходимая в этом случае торцевая головка, либо специальное присоединительное гнездо для установки рожковой, гаечной или накидной насадки. Кроме того, существуют динамометрические ключи-отвёртки, используемые в электронике и прочих тонких, хрупких механизмах. Один ключ может быть использован для нескольких размеров крепёжных элементов. Вне зависимости от типа конструкции, динамометрические ключи имеют основные элементы:

Трещотка (съёмная насадка).
Гнездо для установки сменных насадок с фиксатором.
Корпус, содержащий пружинный механизм.
Установочная шкала или измерительный элемент.
Фиксатор установки момента.
Рукоять.

Ключ состоит из нескольких элементов

Динамометрический ключ позволяет контролировать величину прилагаемого усилия, показывая его значение при помощи измерительного устройства, или попросту проворачиваясь при достижении установленного предела. Существуют разные типоразмеры, позволяющие обеспечивать определённые величины усилий, превышать которые нельзя, чтобы не вывести инструмент из строя. Для контроля точности требуется периодическая поверка, которая производится через каждые 5 000 циклов нагрузки или 1 раз в год. Измерения и, если требуется, калибровка инструмента выполняются в специализированных лабораториях сертификационных центров «Ростест», имеющих соответствующее оборудование.

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

Тип индикации.
Предельная величина допустимого усилия.
Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.

Критерии выбора приспособления

Правильный выбор инструмента определяет качество выполняемой работы, долговечность и стабильность работы обслуживаемых механизмов. Прежде всего, следует определиться с размерами ключа. Специфика выполняемых работ может потребовать участия одного или нескольких видов, позволяющих использовать насадки разной величины.

Внимание! Выбирая ключ, не следует стремиться к приобретению универсальных моделей с большим диапазоном. Чем выше универсальность, тем выше погрешность инструмента. Лучше приобрести несколько ключей с меньшим диапазоном, они обеспечат высокую точность измерений.

Кроме того, следует учитывать условия работы, конфигурацию обслуживаемых механизмов. Эти факторы определяют нужный механизм индикации ключа. Если работа ведётся в условиях недостаточной освещённости, плохой видимости или среди множества элементов конструкции, скрывающих инструмент и мешающих визуально контролировать усилие, то оптимальным выбором станет щелчковый ключ предельного типа. При необходимости работать с постоянно изменяющимися параметрами затяжки следует обращать внимание на стрелочные устройства, демонстрирующие величину усилия в данный момент времени. Для получения высокой точности используются электронные устройства, хотя они самые дорогие.

Не менее важным моментом станет выбор производителя ключа. Специалисты расходятся во мнениях, поскольку специфика работ и требования к точности инструмента у всех разные. Одни считают, что использовать следует только продукцию Германии или иной европейской страны. Другие вполне аргументированно рекомендуют тайваньские или китайские образцы. Выбирая производителя, следует сопоставить технические характеристики инструмента, его цену и собственные потребности и возможности. Оптимальным выбором станет устройство, наиболее гармонично сочетающее возможности и потребности.

Как пользоваться динамометрическим ключом

С прикладной точки зрения, динамометрический ключ ничем не отличается от обычного инструмента. Она предназначен для выполнения тех же функций, только с повышенной степенью контроля и точности создаваемого усилия. Использование динамометрических ключей следует начинать с внимательного изучения инструкции пользователя. Следует помнить, что инструмент относится к группе прецизионных устройств и не терпит небрежности или неосторожного обращения. Каждый тип конструкции ключей имеет собственные требования к эксплуатации, поэтому предварительное ознакомление с особенностями инструмента поможет сохранить его в целости и получить нужный результат. Независимо от конструкции, существуют общие правила пользования динамометрическими ключами:

Хранить ключи следует с нулевым значением крутящего момента. Это означает, что после завершения работы необходимо установить шкалу инструмента на нулевое усилие, полностью ослабить механизм настройки.
Не следует пытаться установить значения, выходящие за пределы диапазона ключа.
Очистка инструмента должна быть деликатной, не допускающей удаления заводской смазки с механизма установки усилия. Рекомендуется только протирать его.
Нельзя вращать рукоятку при затянутой стопорной гайке, это вызовет поломку инструмента.
Особое внимание следует обращать при работе на низких крутящих моментах.
После длительного хранения не рекомендуется сразу устанавливать большие значения, сначала следует немного поработать с малыми усилиями.
Не допускается использование кусков трубы для усиления момента, только штатные приспособления.
Запрещается использовать ключи не по назначению, употреблять их вместо рычага или молотка.

Важно! Существует некоторая разница между показаниями ключа и конечным усилием на крепёжном элементе, возникающая из-за силы трения.

Рассмотрим особенности пользования разными видами ключей:

Как пользоваться электронным инструментом

Электронные ключи используются для наиболее ответственных и точных работ. Они имеют возможность сохранения настроек, позволяющую значительно экономить время. Это позволяет одним нажатием кнопки переключить параметры устройства. При этом, возможность контролировать показания индикатора есть не всегда, поэтому следует учитывать условия выполнения работы, чтобы избежать осложнений. Усилие затяжки контролируется оператором в режиме реального времени, для получения расширенных возможностей допускается использование усилителей крутящего момента.

В электронных ключах можно сохранить настройки

Стрелочный

Ключи со стрелочной индикацией используются для работы с механизмами средней ответственности. Усилие затяжки контролируется визуально, оператор должен следить за тем, чтобы не превысить допустимое значение. Оптимальными условиями работы являются:

Хорошая освещённость.
Доступность соединительных элементов, позволяющая качественно контролировать показания индикатора.

Отсутствие условий может вызвать превышение допустимого усилия и разрушение крепёжного элемента.

Работать этим ключом рекомендуется только в условиях хорошей освещённости

Использование ключей рожкового типа

Динамометрические ключи рожкового типа используются в условиях доступности соединений, исключающих соскальзывание насадки с головки болта или с гайки. Не рекомендуется использование таких ключей на больших крутящих моментах, когда чрезмерное усилие способно сорвать насадку с крепежа. Размеры насадок и крепежа должны точно соответствовать друг другу, чтобы не вызвать расклепывания рожков, изменяющего размеры и выводящего насадку из строя.

Размеры ключа и крепежа должны строго соответствовать

Щелчкового типа

Ключи щелчкового типа позволяют контролировать усилие осязательными способами. Это удобно при работе в условиях плохой видимости, сложной конфигурации механизма. Затяжка производится только до щелчка, продолжать вращение после него не следует. Особенное внимание следует обращать при слабых усилиях, когда щелчок может прозвучать раньше, чем этого ожидает оператор.

Настройка предельного усилия производится путём совмещения данных на шкале рукояти и рычага ключа. Основная шкала даёт грубую настройку с шагом в 5 Нм, а дополнительная обеспечивает тонкую настройку в пределах 5 Нм, для получения точной требуемой величины.

Следует учитывать, что даже для однотипных образцов ключей могут существовать собственные требования и особенности эксплуатации, поэтому пользоваться инструментом без изучения технического описания или инструкции нельзя. Также необходимо следить за соблюдением интервала поверок, чтобы обеспечить точность индикации крутящего момента.

Затягивать крепления нужно до щелчка механизма ключа

Как определить момент затяжки (с таблице)

Крутящий момент, оптимальный для этого соединения, указывается в паспорте или инструкции к механизму. При этом, такая информация даётся далеко не для всех соединений, а только для наиболее важных и ответственных. В некоторых случаях допустимые величины вовсе не указываются, что создаёт возможность разрушения крепежа с неприятными последствиями. Для определения предельных или оптимальных величин прилагаемого усилия существует специальная таблица. Ниже приведена таблица с номинальными величинами и предельными значениями.

Как правильно, крутящий момент соединений должен быть указан в техническом документе

Используя эту таблицу, вы сможете определить передельный параметр затяжки болтов

Использование этих таблиц поможет выбрать нужный режим затяжки крепежа, самостоятельно определить пределы прочности отдельных узлов или соединений. Приведённые значения действительны только для крепежа, воздействие на элементы механизма не учитывается.

Существуют удлинители (усилители) для динамометрических ключей. Они увеличивают длину рычага, позволяя изменить диапазон инструмента и получить большее значение усилия затяжки крепежа. Это удобно для пользователя, позволяет обходиться одним ключом, не приобретая несколько разных типоразмеров. При использовании удлиняющих насадок показания шкалы инструмента приходится пересчитывать, так как величина прилагаемого момента меняется.

Удлинителя для динамометрических ключей помогают получить больший параметр затяжки болта

Использовать удлинители, не соответствующие конструкции ключа, запрещается.

Отзывы

Судя по отзывам пользователей, единого мнения о качестве и свойствах инструмента не существует. Эта ситуация объяснима, так как уровень квалификации и специфика выполняемых работ могут быть самыми разными, поэтому и точки зрения значительно отличаются друг от друга.

Взял себе Динамометрический электронный ключ-адаптер GROSS 14164, испытал и поверял при замене прокладки под головкой — очень понравился…

KaValer7777

https://www.drive2.ru/c/2373686/

Брал МАСТАК 012–40210C. Качество не очень, взял только из за того что покрывает нужный диапазон усилий. Рекомендую присмотреться к нормальным брендам — KING TONY, Jonnesway, Force.

Блинов Артём

http://krasnodar. vseinstrumenti.ru/ruchnoy-instrument/klyuchi/dinamometricheskie/mastak/012–40210c/?respcount=1#tab-Responses

Электронный ключ KING TONY 34407–1A. При работе быстро садится батарея, возможно сама батарея уставшая. Купил правда пока новую, ещё не пользовался, поэтому не могу сказать в чем причина. То ли от перекоса корпуса такое, то ли от того что батарея уже устала. Почему-то данные на упаковке и на корпусе изделия от разных ключей, но ключ при этом пришел именно тот что и заказывал. И при этом номера серийные совпадают на приборе и на упаковке. В целом доволен.

Дмитрий

http://krasnodar.vseinstrumenti.ru/ruchnoy_instrument/klyuchi/dinamometricheskie/king_tony/elektronnyj_dinamometricheskij_adapter_king_tony_34407–1a/?respcount=1#tab-Responses

Стрелочные динамометрические ключи. Также именуется Торсионный динамометрический ключ. Точность таких ключей не самая высокая, погрешность измерений составляет от 5% до 20%. Кроме того, в силу своих конструктивных особенностей динамометрический ключ со временем утрачивает точность и не поддается регулировке.

Oleh

http://forum.velomania.ru/showthread.php?t=178401&page=8

У меня — Jonnesway. Работают нормально. Я так думаю, что разница цен в ключах зависит только от долговечности и надежности их. Главное — не забывать, что динамик — это измерительный инструмент, и пользоваться надо им соответственно

Alexandroid

https://forum.onliner.by/viewtopic.php?p=43146451#p43146451

Использование динамометрических ключей позволяет получить оптимальное качество соединения элементов механизмов, систем. Инструмент такого типа имеет смысл применять только для соединения достаточно важных или ответственных деталей, где нельзя допускать отклонений от номинальных значений крутящего момента. Пользование динамометрическими ключами требует знания их конструкции и умения правильно настроить инструмент на нужное значение.

Как хранить динамометрический ключ | Авто Брянск

Советы по эксплуатации динамометрических ключей.

Динамометрический ключ – это точный измерительный прибор, поэтому он требует к себе соответствующего отношения. Чтобы динамометрический ключ срабатывал максимально точно, следует следовать определенным правилам по его эксплуатации:

Перед использованием ключу необходимо пролежать не менее трех часов в том помещении, где будет производится непосредственно ремонт. Необходимо это для того, чтобы пружинный механизм «адаптировался» к температуре.
Для того, чтобы погрешность ключа свести до минимума, следует избегать использования переходников между посадочным квадратом ключа и торцевой головкой.
После окончания работы, не забывайте устанавливать ключ на нулевое значение. В противном случае пружинный механизм будет находиться в постоянно нагруженном состоянии, а это в последствии приведет к погрешности в измерениях.
Не стоит забывать, что динамометрический ключ – это не просто ключ и потому он не подходит для простого использования. И уж тем более не пытайтесь срывать им крепеж резьбовых соединений! Используйте ключ только по назначению!
Ни в коем случае не превышайте максимальный момент, на который рассчитан ключ! Это может привести к повреждению его механизма.
Для того чтобы избежать повреждений и деформаций ключа, следует хранить его в заводской упаковке (обычно это – пластиковый кейс) и в местах где он точно не свалится с полки и не будет подвергаться ударам. Повреждения ключа могут привести к подклиниванию механизма и неточности его показаний.
Следует оберегать ключ от высокой влажности, низких температур и т.п.
Если ключ долго пролежал без дела, перед его использованием, следует прогнать его ручку регулировки момента затяжки с минимума до максимума и назад 2 раза. В противном случае ключ может сработать при более высоком, чем нужно моменте.
Если компонент закреплен несколькими элементами крепления, соблюдайте последовательность затяжки, особенно это важно в соединениях подвергающимся высоким нагрузкам (например, головка блока цилиндров). Последовательность обычно указывается производителем. Если нет, то всегда начинайте от центра и перемещайтесь к краям в перекрестной последовательности. При этом, для начала затяните все крепления от руки, а потом дотяните динамометрическим ключом до нужного момента затяжки.
Затяжку важных соединений (таких как, например, головка блока цилиндров или нижние головки шатуна) следует производить в 2-3 приема. При первом нагружении достигается компенсация зазоров, деформация микронеровностей поверхностей и равномерное распределение нагрузки. Второе нагружение обеспечивает необходимую точность конечного усилия затяжки соединения.
Учитывайте такой не маловажный факт, что, после нескольких циклов сборки-разборки соединений, а также после длительной эксплуатации, произойдут неучтенные изменения в характеристиках резьбового соединения. Это не значит, что нужно затягивать соединение с большим усилием, чем то, которое указано в технической документации. В этом случае следует использовать такие составы, как тредлоки или фиксаторы резьбы, а также антифрикционные смазки.
Ну и последний совет: не применяйте фантазию в выборе момента затяжки – как правило заканчивается это всегда одинаково.

Динамометрические ключи, хотя и просты по своей концепции, требуют гораздо другого использования и ухода по сравнению с обычным храповым механизмом. Это может сбить с толку того, кто никогда не использовал его раньше. Есть несколько ответов, которые можно найти на SE, но это требует большого поиска конкретных запросов.

Этот вопрос сфокусирован на механических динамометрических гаечных ключах, так как они кажутся наиболее вероятным типом для домашнего механика.

Я ищу стандартные практики по:

Правильное использование динамометрического ключа, который предотвращает повреждение как гаечного ключа, так и объекта, на который вывернуты ключи;

Правильный уход за динамометрическим ключом, который обеспечит длительный срок службы (включая процедуры обслуживания и хранения, например, хранение при минимальных настройках).

Ответы

Главное, что я всегда слышал / делал.

Всегда раскручивайте перед хранением. Это помогает сохранить напряжение от пружин. Если оставить его намотанным, пружины могут ослабнуть и дать неточные показания крутящего момента.

Не проходи мимо клика. Как только он щелкнет, не поворачивайте его дальше. Не могу вспомнить, почему вы не должны этого делать (кроме чрезмерного затягивания).

Я всегда стараюсь использовать как можно меньше расширений. Не уверен, если это имеет значение.

Всегда используйте правильный динамометрический ключ для работы.
thunder2709

Если у вас есть динамометрический ключ «Отклоняющая балка», они предназначены для использования только для затяжки. НЕ используйте это, чтобы отменить поток. В противном случае ключ необходимо будет откалибровать заново.

Инструкция по эксплуатации и применению динамометрического ключа

Использование ключа в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому ключ нужно применять только по назначению;
Применять только стандартные или высокие безударные торцевые насадки;
Для обеспечения точности передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т.е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ключа;
Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
Не рекомендуется бросать или стучать по инструменту;
Если ключ был только куплен или давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
После работы ключ лучше хранить в чистом и сухом месте. А при долгом хранении лучше произвести процедуру консервации, смазав корпус ключа тонким слоем масла;
После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина механизма не растягивалась, сохраняя точность измерений инструмента;
Впоследствии пружина в ключах все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить точность инструмента.

Как пользоваться динамометрическим ключом щелчкового типа?

Руководство по эксплуатации динамометрического ключа щелчкового типа:

Раскрутить стопорную гайку внизу рукоятки ключа;
Выставить значение нагрузки на основной вертикальной шкале с помощью вращающейся рукояти. И если необходимо, то нужно выставить значение крутящего момента на дополнительной круговой шкале внизу ручки, чтобы получить требуемое значение силы. Получается, что значение складываются с обеих шкал, фиксируя итоговое усилие;
Закручиваем стопорную гайку внизу рукоятки ключа, чтобы зафиксировать выставленное усилие;

Предлагаем посмотреть видео инструкцию: “Как пользоваться щелчковым динамометрическим ключом”

Динамометрический ключ стрелочный: как пользоваться правильно?

7,2 lbf/ft (Футофунты).

Как пользоваться динамометрическим ключом со стрелкой :

Точно определить необходимое значение на шкале;
Плавно, без резких движений производить затягивание резьбового соединения, контролируя показания указателя по шкале;
Закончить работу при достижении необходимого усилия.

После просмотра видео станет понятно, как правильно пользоваться стрелочным динамометрическим ключом.

Как затягивать цифровым динамометрическим ключом?

Перед приобретением инструмента рекомендуем ознакомиться с материалом — Рекомендации по выбору динамометрических ключей

универсальные наборы инструментов, автоинструмент, набор инструментов для автомобиля

Москва

ул. Автомоторная, д.8
т.: +7 (495) 664-21-77
ф.: +7 (495) 664-21-70
moscow%-%ombratools-=-

Санкт-Петербург

ул. Салова, д.57, корп. 6,
строение 4
т.: +7 (812) 3-89-4-89-5
ф.: +7 (812) 3-89-4-89-5
spb%-%ombratools-=-

Ростов-на-Дону

ул. Доватора, д.154/3
т.: +7 (863) 333-04-05
ф.: +7 (863) 333-04-05
rnd%-%ombratools-=-

Новосибирск

ул. Писарева, д.40
т.: +7 (383) 328-48-90
ф.: +7 (383) 328-48-90
nsk%-%pride-=-

Казань

ул. Журналистов, д.107
т.: +7 (843) 20-50-100
kzn%-%pride-=-

Воронеж

ул. Текстильщиков, д.2
т.: +7 (473) 260-6-266
vrn%-%pride-=-

Калининград

ул. Портовая д.55
т.: +7 (401) 220-02-72
kgd%-%pride-=-

Владивосток

региональный склад:
ул. Снеговая д.16
т.: +7 (924) 005-43-21
pride.vladivostok%-%gmail-!!-

Омск

региональный склад:
ул. 5-ая Амурская, дом 118
т.: +7 (965) 876-70-30
omsk.pride%-%gmail-!!-

Уфа

региональный склад:
ул. Малая Гражданская,
д. 35, корп. А
т.: +7 (927) 966-09-00
Ufa.pride%-%gmail-!!-

Киев

Ул. Красноткацкая,63
т.: +38 (044) 583-23-97
м.: +38 (067) 208-45-64
ukr%-%ombratools-=-

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Динамометрического ключа 1″, Нм, для левой и правой резьбы

Набор для ручной замены масла в АКПП

Набор для ручной замены масла в АКПП Модель 104-30009C Благодарим Вас за выбор набор для ручной замены масла в АКПП торговой марки МАСТАК! Оглавление 1. Назначение изделия… 2 2. Технические характеристики…

Подробнее ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Усилитель крутящего момента Модель 34486, 34488, 34688 Благодарим Вас за выбор ручного усилителя крутящего момента торговой марки KING TONY! Оглавление 1. Назначение изделия…
Подробнее Детектор утечек, ультразвуковой
Детектор утечек, ультразвуковой Модель 105-90003C Благодарим Вас за выбор ультразвукового детектора утечек торговой марки МАСТАК! Оглавление 1. Назначение изделия… 2 2. Технические характеристики…
Подробнее ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Пистолет для подкачки шин Модели SB-201, SB-304, SB-315, SB-422, SB-423 Благодарим Вас за выбор пистолета для подкачки шин торговой марки MIGHTY SEVEN! Оглавление 1. Назначение
Подробнее ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Пистолет продувочный Модели JC-304, JC-310, JC-313, JC-320, JC-504, JC-440 Благодарим Вас за выбор продувочного пистолета торговой марки MIGHTY SEVEN! Оглавление 1. Назначение
Подробнее ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Электронный динамометрический адаптер Модель 34207-1A, 34307-1A, 34407-1A Благодарим Вас за выбор электронного динамометрического адаптера KING TONY! Оглавление 1. Назначение
Подробнее ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Пневмогидравлический заклепочник Модели PA-201, PA-301 Благодарим Вас за выбор пневмогидравлического заклепочника торговой марки MIGHTY SEVEN! Оглавление 1. Назначение изделия…
Подробнее ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Штангенциркуль с электронным индикатором Модель 77141-06, 77141-08 Благодарим Вас за выбор штангенциркуля с электронным индикатором торговой марки KING TONY! Оглавление 1. Назначение
Подробнее Набор для тестирования топливных систем
Набор для тестирования топливных систем Модель 120-00040C Благодарим Вас за выбор набора для тестирования топливных систем торговой марки МАСТАК! Оглавление 1. Назначение изделия… 2 2. Технические характеристики…
Подробнее ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Пневматическая бормашина Модели QA-111A, QA-211A, QA-611A Благодарим Вас за выбор пневматической бормашины торговой марки MIGHTY SEVEN! Оглавление 1. Назначение изделия… 2
Подробнее Аккумуляторный ударный гайковёрт 1/ MP
Аккумуляторный ударный гайковёрт 1/2 44504MP Аккумуляторный ударный гайковёрт 1/2 44504MP Благодарим Вас за выбор инструмента торговой марки KING TONY. Назначение изделия Беспроводной аккумуляторный ударный
Подробнее Ñòÿæíîé ãèäðàâëè åñêèé öèëèíäð
Ñòÿæíîé ãèäðàâëè åñêèé öèëèíäð 741-10005 Стяжной гидравлический цилиндр 741-10005 Благодарим Вас за выбор гидравлического оборудования торговой марки МАСТАК. Назначение изделия Стяжной гидравлический цилиндр
Подробнее ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Пневматическая орбитальная шлифовальная машина Модели QB-42, QB-43, QB-46, QB-47, QB-52, QB-53 Благодарим Вас за выбор пневматической орбитальной шлифовальной машины торговой
Подробнее Раздвижной гидравлический цилиндр
Раздвижной гидравлический цилиндр 740-10004 Раздвижной гидравлический цилиндр 740-10004 Благодарим Вас за выбор гидравлического оборудования торговой марки МАСТАК. Назначение изделия Раздвижной гидравлический
Подробнее ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Дырокол кромкогиб пневматический Модель PN-150 Благодарим Вас за выбор дырокола кромкогиба пневматического торговой марки MIGHTY SEVEN! Оглавление 1. Назначение изделия… 2
Подробнее Íàñîñ ãèäðàâëè åñêèé
Íàñîñ ãèäðàâëè åñêèé 751-00500 Насос гидравлический 751-00500 Благодарим Вас за выбор гидравлического оборудования торговой марки МАСТАК. Назначение изделия Гидравлический насос 500 мл с ручным приводом
Подробнее ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Пневматическая отрезная мини-машина Модель QC-253 Благодарим Вас за выбор пневматической отрезной мини-машины торговой марки MIGHTY SEVEN! Оглавление 1. Назначение изделия…
Подробнее ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Пневмолобзик Модели QD-221, QD-291N Благодарим Вас за выбор пневмолобзика торговой марки MIGHTY SEVEN! Оглавление 1. Назначение изделия… 2 2. Технические характеристики…
Подробнее Динамометрический инструмент
Динамометрический инструмент Динамометрические ключи серии «Т04» Т04060 Ключ динамометрический 1/4″DR, 5-25Нм Т04060A Ключ динамометрический 3/8″DR, 5-25Нм Т04061 Ключ динамометрический 3/8″DR, 10-60Нм
Подробнее ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Дрель пневматическая Модели QE-231, QE-331, QE-333, QE-341, QE-343 Благодарим Вас за выбор дрели пневматической торговой марки MIGHTY SEVEN! Оглавление 1. Назначение изделия…
Подробнее Стойка телескопическая трансмиссионная
Стойка телескопическая трансмиссионная 7-00500 Стойка телескопическая трансмиссионная 7-00500 Благодарим Вас за выбор гидравлического оборудования торговой марки МАСТАК. Назначение изделия Одноступенчатая
Подробнее ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Пневматический шуруповерт Модели RA-101, RA-102, RA-201, RA-301 Благодарим Вас за выбор пневматического шуруповерта торговой марки MIGHTY SEVEN! Оглавление 1. Назначение изделия…
Подробнее Пресс гидравлический настольный
Пресс гидравлический настольный 720-0000 Пресс гидравлический настольный 720-0000 Благодарим Вас за выбор гидравлического оборудования торговой марки МАСТАК. Назначение изделия Настольный гидравлический
Подробнее Пневматический ударный гайковёрт 3/
Пневматический ударный гайковёрт 3/4 3362-075 Пневматический ударный гайковёрт 3/4 3362-075 Благодарим Вас за выбор пневматического инструмента торговой марки KING TONY. Назначение изделия Пневматический
Подробнее Пневматический ударный гайковёрт
Пневматический ударный гайковёрт 1 33812-150 Пневматический ударный гайковёрт 1 33812-150 Благодарим Вас за выбор пневматического инструмента торговой марки KING TONY. Назначение изделия Пневматический
Подробнее ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Нож пневматический для удаления стекла Модель QK-111 Благодарим Вас за выбор пневматического ножа для удаления стекол торговой марки MIGHTY SEVEN! Оглавление 1. Назначение изделия…
Подробнее Ïíåâìàòè åñêèé óäàðíûé ãàéêîâåðò 1/
Ïíåâìàòè åñêèé óäàðíûé ãàéêîâåðò /2 334-020 Пневматический ударный гайковёрт /2 334-020 Благодарим Вас за выбор пневматического инструмента торговой марки KING TONY. Назначение изделия Пневматический ударный
Подробнее Пневматический ударный гайковёрт 1/
Пневматический ударный гайковёрт /2 334-050 Пневматический ударный гайковёрт /2 334-050 Благодарим Вас за выбор пневматического инструмента торговой марки KING TONY. Назначение изделия Пневматический ударный
Подробнее МЕГЕОН 23ХХХ Паспорт
ДИНАМОМЕТРЫ ОБЩЕГО НАЗНАЧЕНИЯ МЕГЕОН 23ХХХ Паспорт 1. НАЗНАЧЕНИЕ Динамометр общего назначения МЕГЕОН 23ХХХ (в дальнейшем динамометр) применяется для измерения статических растягивающих усилий, предназначен
Подробнее ПРЕСС ГИДРАВЛИЧЕСКИЙ, НАСТОЛЬНЫЙ
ПРЕСС ГИДРАВЛИЧЕСКИЙ, НАСТОЛЬНЫЙ Модель КС 125 Руководство по эксплуатации Оглавление 1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ… 3 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ… 3 3. КОМПЛЕКТНОСТЬ… 3 4. ПОДГОТОВКА ПРЕССА К РАБОТЕ…
Подробнее Пресс гидравлический напольный
Пресс гидравлический напольный 7-000 Пресс гидравлический напольный 7-000 Благодарим Вас за выбор гидравлического оборудования торговой марки МАСТАК. Назначение изделия Напольный гидравлический пресс предназначен
Подробнее Шлагбаум механический F2/6R Ручной
Шлагбаум механический F2/6R Ручной Руководство по эксплуатации (ПАСПОРТ) 1 Благодарим Вас за приобретение изделия производства ООО «ФАНТОМ»! Данное оборудование удовлетворяет требованиям современного дизайна
Подробнее Головка термостатическая Prado
Головка термостатическая Prado Артикул: PR700100 2810/02 Наименование изделия: Обозначение изделия (артикул): Предприятие изготовитель: Головка термостатическая «Prado» PR700100 ООО «Прадо Ижевск» 426008,
Подробнее Руководство по эксплуатации
Руководство по эксплуатации Приводы для клапанов серии 228 С возвратной пружиной АЕ 25 Применение Приводы с возвратной пружиной используются для управления воздушными клапанами с защитными свойствами.
Подробнее 2 Технические характеристики
Содержание 1 Назначение…. 2 2 Технические характеристики…. 2 3 Комплект поставки…. 2 4 Конструкция прибора и принцип работы…. 3 5 Меры безопасности…. 4 6 Подготовка к работе…. 4 7 Порядок работы….
Подробнее «Брусья» Romana
«Брусья» Romana 207.08.00 Паспорт Romana 207.08.00ПС ЗАО «ЗАВОД ИГРОВОГО СПОРТИВНОГО ОБОРУДОВАНИЯ» 428037, Россия, Чувашская Республика, г. Чебоксары, Монтажный проезд, 6б тел./факс (8352) 62-72-39, E-mail:
Подробнее VM-A721, AM-A961, VM-A961
ПАСПОРТ Амперметры и вольтметры серии AM-A721, VM-A721, AM-A961, VM-A961 1. НАЗНАЧЕНИЕ Аналоговые электроизмерительные амперметры и вольтметры торговой марки EKF предназначены для измерения силы тока и
Подробнее «Стол для армреслинга» Romana
«Стол для армреслинга» Паспорт ПС ЗАО «ЗАВОД ИГРОВОГО СПОРТИВНОГО ОБОРУДОВАНИЯ» 428037, Россия, Чувашская Республика, г. Чебоксары, Монтажный проезд, 6б тел./факс (8352) 62-72-39, E-mail: [email protected],
Подробнее ДИНАМОМЕТРЫ ОБЩЕГО НАЗНАЧЕНИЯ
Паспорт Гб 2.782. 070 ПС ДИНАМОМЕТРЫ ОБЩЕГО НАЗНАЧЕНИЯ ДПУ-0,1 ДПУ-0,2 ДПУ-1 ДПУ-5 СОДЕРЖАНИЕ 1. НАЗНАЧЕНИЕ… 3 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ… 3 3. КОМПЛЕКТ ПОСТАВКИ… 5 4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ…
Подробнее Руководство по эксплуатации
Руководство по эксплуатации Приводы для клапанов серии 238 С возвратной пружиной АЕ 25 Применение Приводы с возвратной пружиной используются для управления воздушными клапанами с защитными свойствами.
Подробнее ПНГ — 6,3/115 ПНЕВМАТИЧЕСКИЙ ГРАВЕР
ПНГ — 6,3/115 ПНЕВМАТИЧЕСКИЙ ГРАВЕР 12 Внимание! Уважаемый покупатель! При покупке пневматического гравёра: модели: ПНГ — 6,3/115 требуйте проверки его работоспособности пробным запуском и проверки соответствия
Подробнее НАЗНАЧЕНИЕ ИЗДЕЛИЯ ВАЖНО.
СТЕНД ДЛЯ КПП 8.70 СОДЕРЖАНИЕ Назначение изделия… 2 Комплект поставки… 3 Устройство изделия… 4 Основные технические характеристики… 6 Подготовка к работе… 7 Порядок работы… 8 Рекомендации по
Подробнее Артикул
Артикул 75577 www.service-kluch.com Пневматический гайковерт Данное изделие изготовлено в соответствии с требованиями высоких стандартов качества. При соблюдении изложенных здесь инструкций по эксплуатации
Подробнее ПАЛЛЕТНОЙ СЕРИИ «П100»
СТЕЛЛАЖИ МЕТАЛЛИЧЕСКИЕ СБОРНО-РАЗБОРНЫЕ ПАЛЛЕТНОЙ СЕРИИ «П100» и «П120» код 3176 ПАСПОРТ ( ТУ 3176-001-627228456-2013 ) 2015г. 1 Оглавление 1. Комплект поставки… 3 2. Сведения об изделии. Характеристика…
Подробнее ПАСПОРТ. Фильтр тонкой очистки Тип FAS
ПАСПОРТ Фильтр тонкой очистки Тип FAS Номер заказа: 14131-14139 1 ВНИМАНИЕ! Сжиженный углеводородный газ является взрыво- и пожароопасным продуктом! ОПАСНОСТЬ ОБМОРОЖЕНИЯ! Обслуживание допускается только
Подробнее Шлагбаум механический F2/6R Ручной
Шлагбаум механический F2/6R Ручной Руководство по эксплуатации (ПАСПОРТ) 1 Благодарим Вас за приобретение изделия производства ООО «ФАНТОМ»! Данное оборудование удовлетворяет требованиям современного дизайна
Подробнее ПАСПОРТ. ОТСЕКАТЕЛЬ ЖИДКОСТИ Тип FAS
ПАСПОРТ ОТСЕКАТЕЛЬ ЖИДКОСТИ Тип FAS Номер заказа: 93063 Серийный номер: 1 ВНИМАНИЕ! Сжиженный углеводородный газ является взрыво- и пожароопасным продуктом! ОПАСНОСТЬ ОБМОРОЖЕНИЯ! Обслуживание допускается
Подробнее транспортном положении, м Масса мачты, кг
Настоящее руководство по эксплуатации предназначено для ознакомления с устройством и работой мачты осветительной высотой до 14 м установленной на триподе и возможностью дополнительного крепления растяжек
Подробнее ПАСПОРТ Заправочный пистолет Тип FAS-R1
ПАСПОРТ Заправочный пистолет Тип FAS-R1 Номер заказа: FAS-13498 Серийный номер: 1 ВНИМАНИЕ! Сжиженный углеводородный газ является взрыво- и пожароопасным продуктом! ОПАСНОСТЬ ОБМОРОЖЕНИЯ! Обслуживание
Подробнее КВАЛИТЕТ МАСТЕР КОМБИ
КВАЛИТЕТ (от лат. qualitas качество) характеристика точности изготовления изделия (детали), определяющая значения допусков на изготовление, а следовательно соответствующие методы, средства обработки и
Подробнее 2 Технические характеристики
Содержание 1 Назначение…. 2 2 Технические характеристики…. 2 3 Комплект поставки…. 2 4 Конструкция прибора и принцип работы…. 3 5 Меры безопасности…. 4 6 Подготовка к работе…. 5 7 Порядок работы….
Подробнее VM-A721, AM-A961, VM-A961
ПАСПОРТ Амперметры и вольтметры серии AM-A721, VM-A721, AM-A961, VM-A961 1. Назначение Аналоговые электроизмерительные амперметры и вольтметры торговой марки EKF предназначены для измерения силы тока и
Подробнее Тренажер «Жим от груди» СО
Тренажер «Жим от груди» СО-3.1.63.00 Паспорт СО-3.1.63.00ПС ЗАО «ЗАВОД ИГРОВОГО СПОРТИВНОГО ОБОРУДОВАНИЯ» 48037, Россия, Чувашская Республика, г. Чебоксары, Монтажный проезд, 6б тел./факс (835) 6-7-39,
Подробнее ЗАПРАВОЧНЫЙ ПИСТОЛЕТ FAS
ПАСПОРТ ЗАПРАВОЧНЫЙ ПИСТОЛЕТ FAS 13021-13022 1 ПРЕДУПРЕЖДЕНИЕ Сжиженный углеводородный газ является взрыво- и пожароопасным продуктом! ОПАСНОСТЬ ОБМОРОЖЕНИЯ! Монтаж и обслуживание разрешается только специальному
Подробнее ПАСПОРТ. Водосборник тип FAS
ПАСПОРТ Водосборник тип FAS Номер заказа: 14151-14158 Серийный номер: 1 ВНИМАНИЕ! Сжиженный углеводородный газ является взрыво- и пожароопасным продуктом! ОПАСНОСТЬ ОБМОРОЖЕНИЯ! Обслуживание допускается
Подробнее OXYGEN FITNESS ATLANTA
»ÃŒ fl Ã fl OXYGEN FITNESS ATLANTA Жимовая скамья WINNER ATLANTA Угол наклона спинки от -30 до +90 градусов. Угол наклона сиденья от 0 до +20 градусов. Тренажер для ног. Нагрузка — блины с внутренним диаметром
Подробнее КЛАПАН ПОБУДИТЕЛЬНЫЙ ТРОСОВЫЙ «КПТА-25»
РЕГИСТР И С О 9001 КЛАПАН ПОБУДИТЕЛЬНЫЙ ТРОСОВЫЙ «КПТА-25» Руководство по эксплуатации ДАЭ 100.446.000 РЭ ПРОИЗВОДИТЕЛЬ ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ВНОСИТЬ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ ИЗДЕЛИЯ БЕЗ ПРЕДВАРИТЕЛЬНОГО
Подробнее ПАСПОРТ Шаровые краны
ПАСПОРТ Шаровые краны ТИП MF Заказ 19121-19129 1 ВНИМАНИЕ! Сжиженный углеводородный газ является взрыво- и пожароопасным продуктом! ОПАСНОСТЬ ОБМОРОЖЕНИЯ! Обслуживание допускается только специальному персоналу,
Подробнее МЕГАОММЕТР МЕГЕОН — 13ХХХ
МЕГАОММЕТР МЕГЕОН — 13ХХХ Руководство по эксплуатации и паспорт Оглавление 1. Назначение… 4 2. Стандарт и характеристики… 4 4. Применение прибора… 5 5. Важная информация… 6 6. Комплектность оборудования…
Подробнее Домкрат гидравлический
ПАСПОРТ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ООО «Промкомплект» НАЗНАЧЕНИЕ ДОМКРАТА Домкрат гидравлический автономный предназначен для подъема и перемещения груза при выполнении слесарносборочных, ремонтных и других
Подробнее Как работает динамометрический ключ?
Как партнер Amazon я зарабатываю на соответствующих покупках
Приходится ли вам в первый раз использовать динамометрический ключ для затягивания гайки или болта? Динамометрический ключ — это замечательный специальный инструмент, который используется при ремонте автомобилей и строительных работах. После калибровки динамометрического ключа вы сможете рассчитать крутящий момент или вращающую силу.
Сила вращения или крутящий момент необходимы, чтобы знать, сколько усилий требуется для затяжки гайки или болта.Используя динамометрический ключ, вы затягиваете болт с меньшими усилиями и с большей точностью, чем с помощью стандартных гаечных ключей. Хотя вы можете не использовать динамометрический ключ, исследования показали, что механики-любители перетягивают практически все.
Чрезмерная затяжка может привести к снижению функциональности оборудования, обрыву резьбы и повреждению болтов.
Динамометрический ключ
С помощью динамометрического ключа можно продлить срок службы оборудования и предотвратить срыв или повреждение резьбы и болтов.Вы должны знать, что сегодня на рынке представлено несколько типов динамометрических ключей. Есть гаечный ключ, который позволяет узнать, что вы достигли нужного крутящего момента, с помощью слышимого щелчка.
Как они работают?
Динамометрический ключ — это инструмент, который откалиброван и используется для определенного давления или нагрузки на гайку или болт. Величина крутящего момента, который необходимо приложить, зависит от силы, прилагаемой к рукоятке, и общей длины динамометрического ключа.Это потому, что крутящий момент — это сила, умноженная на длину инструмента.
Например, если у вас есть динамометрический ключ длиной в один фут, и вы прикладываете к его рукоятке усилие 40 фунтов, вы прикладываете 40 фунтов силы крутящего момента к крепежу, который затягиваете. Если, однако, ваш динамометрический ключ имеет длину, скажем, два фута, вы начнете прикладывать те же 40 фунтов силы, более крупный инструмент повысит эффект рычага, чтобы умножить крутящий момент, что приведет к тому, что вы приложите 80 футов фунтов. крутящего момента.
Как видно из сказанного выше, динамометрический ключ показывает, какая нагрузка прилагается к крепежу с помощью калиброванного пружинного механизма или отклоняющей балки. Индикация или шкала гаечного ключа покажут вам, какую нагрузку вы прикладываете. Шкала обычно может быть откалибрована для отображения ньютон-метров, дюймов-фунтов или фут-фунтов.
Типы динамометрических ключей
Существует четыре основных типа ключей: цифровые электронные, индикатор часового типа, регулируемый по щелчку и стержневой.Бревенчатый фасон — самый недорогой и удобный в использовании. Обычно их можно купить за 30 долларов или меньше в Интернете и во многих магазинах автозапчастей.
Некоторые профессиональные техники предпочитают использовать динамометрический ключ с регулируемым щелчком, поскольку они более точны и быстрее в использовании. Цифровая электроника и индикатор часового типа легче всего читать, но они также являются самыми дорогими стилями.
Балка
Мало что может пойти наперекосяк при использовании динамометрического ключа для балки, если только вы не перегружаете его, и вал сгибается, или случайно не сгибает индикатор пучка.Если вал погнут, потребуется заменить гаечный ключ.
Если, однако, индикатор луча согнут и не показывает ноль, когда гаечный ключ не нагружен, все, что вам нужно сделать, это согнуть индикатор так, чтобы ноль на шкале совпал с указателем на конце.
Если вы используете балочный гаечный ключ для затяжки крепежа, вам нужно смотреть на указатель на шкале прямо. В противном случае вы не прочтете индикатор должным образом. Если посмотреть на указатель под другим углом, может показаться, что он немного ниже или выше фактического значения.
Регулируемый по щелчку
Динамометрические ключи с регулировкой по щелчку разработаны с регулируемой ручкой и внутренней пружиной. Если повернуть ручку, изменится значение крутящего момента гаечного ключа. При затягивании крепежа гаечный ключ издает щелчок и слегка соскальзывает после достижения заданного значения крутящего момента. Это сделано для предотвращения приложения слишком большого крутящего момента. Преимущество этого типа динамометрического ключа заключается в том, что вы можете почувствовать крутящий момент, а не тратить время на просмотр датчика или шкалы.
После того, как вы закончите использовать разводной гаечный ключ, всегда сбрасывайте настройку крутящего момента на ноль. Поступая так, вы ослабите давление на внутреннюю пружину, чтобы она не требовала настройки и не создавала неточных показаний при использовании в будущем.
Цифровые электронные и циферблатные датчики
Цифровые электронные динамометрические ключи и динамометрические ключи оснащены датчиками, которые легко считываются и обычно являются наиболее точными. Из-за своей точности они также являются самыми дорогими динамометрическими ключами; их цена колеблется от нескольких сотен долларов до нескольких тысяч.Это точные инструменты, с которыми нужно обращаться осторожно.
Если вы не работаете над двигателем NASCAR или другими двигателями профессионального уровня, динамометрический ключ с цифровым индикатором или индикатором часового типа — это скорее хорошее дело, чем необходимость.
Как пользоваться динамометрическим ключом
Первое, что вам нужно сделать, это выяснить характеристики крутящего момента крепежа. Если вы не знаете, каковы спецификации, не угадайте. Вместо этого найдите его в руководстве по обслуживанию или в Интернете. Помните, что любые значения крутящего момента, указанные для большинства крепежных деталей, предназначены для чистой, неповрежденной и сухой резьбы.
Нагрузка, которую вы прикладываете к болту, зависит от величины трения, которое будет создаваться резьбой при затяжке крепежа. Если вы смазываете или смазываете резьбу, это уменьшит трение и увеличит прилагаемую нагрузку. Это может привести к перегрузке болта, что увеличивает опасность его поломки или растяжения. Итак, с учетом сказанного, вы всегда должны проверять, нужно ли смазывать болт или нет.
Когда вы затягиваете гайку или болт, начните с использования обычного торцового ключа или гаечного ключа, чтобы затянуть болт или гайку до упора, но не слишком сильно.Затем затяните его до окончательных характеристик динамометрическим ключом.
Щелкните здесь, чтобы прочитать о лучшем динамометрическом ключе 2019 года: полные обзоры и сравнения
Как работает динамометрический ключ
Как работает динамометрический ключ
банку соленых огурцов, тогда вы сможете оценить работу динамометрических ключей. Динамометрический ключ может использоваться в самых разных областях и очень полезен, особенно когда речь идет о запечатывании и консервировании продуктов.«Почему еда?» Вы можете спросить, но учтите это, если у вас есть крышка на бутылке или банке, и она слишком свободна, тогда воздух может попасть внутрь и испортить еду (и никто не любит несвежие крендели). И наоборот, если крышка слишком плотная, колпачок просто закручивается за нитки, и крышка отрывается. Это может быть еще более вредным, если продукты хранятся в стекле, так как это может привести к разрыву нитей или самой банки. Это одна из причин, почему динамометрический ключ важен, но вопрос в том, как они работают?
Как работают ли ?
Есть много разных форм и стилей динамометрических ключей, в зависимости от их применения.Стандартный динамометрический ключ существует с конца 1920-х годов. Стандартный динамометрический ключ очень похож на торцевой ключ, но имеет несколько дополнительных функций. Сама ручка сделана из более эластичного материала, который реагирует на приложение силы. Ближе к голове есть еще одна рука, на которую крутящий момент не влияет и которая остается параллельной самой руке. Этот рычаг отражает величину приложенного крутящего момента и совпадает с датчиком по направлению к основанию ручки. При сравнении величины «изгиба» ручки, в отличие от руки, определяется величина крутящего момента.
Так работает стандартный динамометрический ключ. Есть много разных стилей, которые используются в разных отраслях. Некоторые из них являются цифровыми, некоторые — механическими, и у каждого свое назначение или функция. Существуют даже отвертки, которые могут измерять крутящий момент и работают аналогично динамометрическому ключу.
Для чего еще можно использовать динамометрический ключ?
Динамометрические ключи используются не только для запечатывания пищевых продуктов. Если вы когда-нибудь пытались открутить перетянутый болт, то довольно легко понять, почему крутящий момент имеет значение.Существует множество различных применений, в которых величина прилагаемого крутящего момента и натяжения должна быть «правильной». Если слишком ослабить, части могут разойтись. Слишком плотно, и вы рискуете сорвать болт или вызвать другие проблемы. Несмотря на то, что динамометрический ключ — это инструмент, который может выдержать серьезные злоупотребления, все же важно правильно откалибровать его, особенно если вы работаете с хрупкими компонентами. Garber Metrology работает уже почти 40 лет и специализируется на точных калибровках, необходимых для получения точных показаний.Если вам нужна точность и надежность, Garber Metrology удовлетворит ваши потребности.
Как работает гидравлический динамометрический ключ?
Прежде чем углубляться в принцип работы гидравлического динамометрического ключа, давайте лучше разберемся с динамометрическими ключами в целом.
Динамометрические ключи используются для затягивания или ослабления болтов и винтов.
Они играют важную роль там, где решающим фактором является герметичность. Они предназначены для приложения измеренного крутящего момента для достижения желаемой затяжки болтов.
Знайте свой гидравлический динамометрический ключ
Гидравлический динамометрический ключ — это усовершенствованная версия традиционного ручного динамометрического ключа.
Гидравлический динамометрический ключ — это устройство с калибровкой, которое может измерять крутящий момент, прилагаемый для затяжки и достижения желаемой затяжки или ослабления болта. Он был изобретен Джорджем Стердевантом в 1968 году. С тех пор они используются в самых разных отраслях промышленности, среди которых транспорт, полевые работы и разведка нефти и газа.Гидравлические динамометрические ключи используются для хорошо смазанных болтов или крепежных деталей.
Гидравлические динамометрические ключи легкие и работают бесшумно по сравнению с их пневматическими аналогами. Эти ключи имеют высокую точность до + 3%, а также длительный срок службы. Они идеально подходят для отраслей и приложений, где используются большие болты с высокой точностью крутящего момента.
Знание типов и механизмов

Гидравлические динамометрические ключи бывают двух типов — квадратный и низкопрофильный.Каждый из них разработан в зависимости от указанной области, где они будут использоваться.
Крутящий момент — это произведение силы вращения, приложенной к болту, и расстояния от центра скрученного объекта до центра инструмента. Произведение силы и расстояния измеряется в фунт-футах или ньютон-метрах.
Крутящие моменты гидравлических гаечных ключей отличаются от крутящих моментов других механических гаечных ключей из-за того, как они работают.
Эти ключи создают крутящий момент, используя только гидравлическое давление.
Имеют самозатягивающийся механизм
Они включают систему, которая может точно измерять приложенный крутящий момент.
Работа гидравлического динамометрического ключа
Чтобы понять, как работает гидравлический динамометрический ключ, важно иметь в виду тот факт, что его принцип работы основан на законе Ньютона, согласно которому для каждой приложенной силы существует равная и противоположная реактивная сила. Когда гаечный ключ помещается на гайку или болт и поворачивается, возникает натяжение в противоположном направлении, которое действует как сила зажима, тянущая компоненты на болтах в том же направлении с определенным натяжением или нагрузкой.По мере увеличения крутящего момента целостность соединения уступает место ослаблению или затяжке болта. Величина крутящего момента, необходимого для затягивания или ослабления, зависит от длины, размера и типа соединения, качества застежки и используемой в ней смазки.
Гидравлические динамометрические ключи предназначены для шарниров различной высоты и ширины и соответствующих гаек. Это обеспечивает легкое и свободное передвижение без вмешательства окружающих частей.
Усилие прилагается к болту с помощью гидравлического натяжного устройства или гидравлического устройства для натяжения шпильки.
Это устройство состоит из гидроцилиндра высокого давления и принадлежностей, совместимых с болтом и предназначенных для фиксации рукоятки.
Измеренное гидравлическое давление, которое прикладывается, распространяется на поршень цилиндра, прижимая его к съемнику, который, в свою очередь, тянет или растягивает болт.
Как только приложенная сила превышает предварительное натяжение болта и усилие, необходимое для его расслабления, оно опускается, затягивая его до соединения.
На следующем этапе гидравлическое давление сбрасывается, не позволяя крепежному элементу вернуться в исходное положение затянутой гайкой.
Прилагаемое усилие измеряется в кН.
Самая опасная часть гидравлического динамометрического ключа — это противодействующий элемент. Он упирается в неподвижный объект, не позволяя гаечному ключу повернуть застежку.
Лучшие способы использования гидравлического динамометрического ключа для достижения оптимальных результатов
Существуют определенные способы использования гидравлического динамометрического ключа для обеспечения безопасности. Как и большинство современных инструментов, гидравлические динамометрические ключи работают оптимально при соблюдении определенных параметров и соблюдении мер безопасности.
При работе с гидравлическим динамометрическим ключом необходимо надевать защитное снаряжение, такое как перчатки и очки. Также важно, чтобы вы носили пальто / фартук, чтобы укрыться от любых украшений или висящих предметов.
Важно, чтобы вы прогнали гаечным ключом по крайней мере два раза в максимальном масштабе, прежде чем применять его. Это поможет вам определить, движутся ли подвижные части надлежащим образом и в желаемом направлении.
Любой гидравлический динамометрический ключ следует надежно удерживать за ручку, а не за шланг или выровненные соединения.
Обязательно держите руки подальше от упора или ботинка.
При приложении крутящего момента используйте тянущее движение, а не толкание.
Удалите все потрескавшиеся или изношенные патрубки, так как они могут сломаться, повредить гайку или привести к большим бедствиям.
Держитесь на достаточном расстоянии от розетки и защитите себя в случае случайной поломки.
Применение напряжения, превышающего калиброванный диапазон, является абсолютным запретом, поскольку оно не только приводит к неисправности прибора, но также может привести к несчастным случаям.
Очень важно проводить повторную калибровку гидравлического динамометрического ключа не реже одного раза в год. В случае падения обязательно откалибруйте его перед повторным использованием.
Использование читерской планки для усиления себя чревато как повреждением динамометрического ключа, так и получением неверных показаний.
Если у вас есть дополнительные вопросы о том, как работают гидравлические динамометрические ключи, не стесняйтесь обращаться к нам и получить более подробную информацию.
Установка и калибровка динамометрического ключа Clicky Style: 8 шагов
Динамометрический ключ измеряет крутящий момент, то есть величину силы, приложенной перпендикулярно рычагу на известном расстоянии от точки поворота рычага.В случае затяжки болт / гайка, над которыми вы работаете, является точкой поворота. Измерения обычно производятся в футах-фунтах или милях (иногда в кг-м) или в фунтах на меньшие силы. Чтобы откалибровать динамометрический ключ, вы должны установить известный крутящий момент и отрегулировать гаечный ключ, чтобы он правильно действовал при этой настройке (то есть: он должен щелкнуть, когда крутящий момент просто превышает известную точку калибровки). Поскольку крутящий момент равен Сила * Дистанция, мы просто делаем небольшую математику и настраиваем рычаг и груз.
Для калибровки я использовал гаечный ключ с тисками и гантель весом 40 фунтов.Тиски фиксируются на головке ключа гаечного ключа и имеют рукоятку, достаточно длинную, чтобы создать известный крутящий момент с помощью гантели. Гантель опирается на рукоятку тисков на известном расстоянии от центра храпового механизма (8,25 дюйма). Это создает крутящий момент 40 * 8,25 = 330 дюймов на фунт / 12 = 27,5 фут-фунт. Вся сборка опирается на закругленную головку храповика, и вы можете попытаться поднять груз с помощью гаечного ключа.Когда калибровка верна, он щелкнет примерно на уровне 27,5 фунт-сила-футов, когда груз едва поднимается.Обратите внимание, что это не будет полностью точным, и если требуется конкретный и точный крутящий момент, вам следует использовать настоящий калибровочный стенд. Это просто быстрый и простой способ добиться успеха.
Для этого затяните калибровочную втулку до середины рукоятки. Установите ручку на отметку 27 фунт-футов и проверьте крутящий момент. Если он щелкнет до того, как вес переместится, снимите ручку с пружины и снова затяните калибровочную втулку. Если груз можно поднять без щелчка, ослабьте калибровочную втулку.Повторяйте этот процесс подъема и регулировки до тех пор, пока вы не сможете с трудом поднимать вес. Как только эта настройка будет найдена, затяните ручку блокировки, затем установите основную стопорную гайку и затяните ее, чтобы зафиксировать калибровочную втулку на месте. Теперь ваш гаечный ключ должен вернуться в нормальное состояние.
В других калибровочных станках используется длинная планка, прикрепленная к гнезду, подходящему для гаечного ключа. Штанга расположена горизонтально и может поворачиваться за головку храповика. Затем гиря подвешивается к концу стержня с помощью веревки, и процесс, аналогичный описанному выше, выполняется для настройки калибровки.Более профессиональные и точные буровые установки просто имеют гнездо, к которому прикреплен гаечный ключ, а затем отображают приложенный крутящий момент с помощью индикатора часового типа или другого считывающего устройства. Гаечный ключ можно отрегулировать так, чтобы он щелкал с нужным крутящим моментом в широком диапазоне настроек.
8 типов динамометрических ключей для сантехнических и автомобильных работ
Фото: depositphotos.com
Для начинающих и опытных ветеранов в гараже часто бывает полезен динамометрический ключ.Он привыкает прикладывать определенный крутящий момент (или крутящую силу) к гайке, болту или стягивающему винту — ни больше, ни меньше. И во многих сценариях использования в автомобилях или сантехнике пользователю необходимо применять точный крутящий момент , указанный для конкретного применения.
Многие энтузиасты коллекционируют несколько гаечных ключей на протяжении многих лет, в то время как другие, возможно, накопили свои коллекции сериями покупок для выполнения необходимых задач в прошлом. Самое время проверить, какие типы динамометрических ключей у вас уже есть, или составить короткий список специальных версий, которые могли бы пополнить коллекцию.В частности, существует восемь типов динамометрических ключей, которые, как правило, наиболее часто используются экспертами в автомобильной промышленности или сантехнике, а также теми, кто любит гаражные работы каждый день. Продолжайте читать, чтобы познакомиться с этими инструментами и узнать подробности о том, что каждый из них делает лучше всего. Иметь их под рукой — значит никогда не сталкиваться с слишком тугой гайкой или болтом.
Фото: amazon.com
1. Динамометрический ключ Click
Динамометрический ключ Click присутствует практически в каждом ящике с инструментами и является любимцем фанатов для выполнения базовых работ.Как правило, чрезмерного затягивания можно избежать с помощью визуальных манометров или индикаторов крутящего момента, которые сообщают пользователю, когда следует прекратить скручивание. Но некоторые работы выполняются в ограниченном пространстве или требуют достижения препятствий для видимости уровней давления. Для таких работ идеально подойдет динамометрический ключ. Динамометрический ключ со щелчком можно предварительно настроить на определенный уровень крутящего момента. Внутренний щелкающий звук и механизм сцепления предназначены для остановки или проскальзывания при достижении заданного значения. Эти динамометрические ключи можно приобрести в различных размерах и с ограничениями по крутящему моменту.
Подходит для: Труднодоступных мест, требующих заданного уровня крутящего момента.
Выбор редакции: Динамометрические ключи Click найти так же легко, как и использовать. Благодаря отчетливому щелчку на рукоятке и слышимости, динамометрический ключ TEKTON ½ дюйма с приводным щелчком (доступен на Amazon) является отличным дополнением к коллекции.
Фото: amazon.com
2. Динамометрический ключ для балки
Вам будет сложно найти автолюбителя, у которого нет динамометрического ключа для балки в ящике с инструментами.Этот тип динамометрического ключа позволяет затягивать болты с точной степенью затяжки, установленной производителями или автопроизводителями. Если у вас есть задача, требующая точных рекомендаций по крутящему моменту, простой в использовании динамометрический ключ для балки предлагает поворотную рукоятку. При приложении давления эта конструкция балки обеспечивает исключительную точность на кончике инструмента. Рукоятка, если ее держать правильно, будет оказывать давление на крайний конец, как рычаг, только прикладывая предварительно выбранный крутящий момент. Крутящие моменты балки также приходят с различными сигналами при достижении уровней крутящего момента, что всегда приветствуется в шумной гаражной среде.
Подходит для: Крепление с точным соблюдением требований по герметичности, особенно на автомобилях.
Выбор редакции: Если у вас его еще нет, то динамометрический ключ Tooluxe 03703L ⅜ и ½ дюйма с двойным приводом (доступен на Amazon) предлагает универсальность двух размеров в одном инструменте. Вал длиной 17 дюймов отлично подходит для более распространенных применений крутящего момента.
Фото: amazon.com
3. Динамометрический ключ с разрезной балкой
Динамометрический ключ с разрезной балкой относится к семейству динамометрических ключей и аналогичным образом работает с использованием двух балок для точной затяжки.Он работает, открывая петлю и устанавливая желаемый уровень крутящего момента. Некоторые модели предлагают функцию щелчка, чтобы предупредить пользователя о достижении настройки. Большинство энтузиастов гаража прибегают к динамометрическому ключу с разрезной балкой, когда чрезмерная затяжка недопустима. Если вы работаете с крепежом, для которого требуется заводская настройка затяжки, а максимальная точность является в приоритете, динамометрический ключ для расщепленной балки отлично справится со своей задачей. Перед покупкой подумайте о точности и удобстве захвата, а также о размере привода и необходимых диапазонах крутящего момента.Они могут стоить от 100 до 800 долларов в зависимости от возможностей.
Подходит для: Прецизионное затягивание до заданного значения при случайном перетягивании невозможно.
Выбор редакции: Прецизионный инструмент PREC2FR100F-дюймовый приводной раздельно-лучевой гаечный ключ с гибкой головкой (доступен на Amazon) производится в США и поставляется с футляром для хранения и сертификатом соответствия калибровке. Этот бренд завоевал уважение механиков в коммерческой среде.
Фото: amazon.com
4. Электронный динамометрический ключ
Как следует из названия, этот динамометрический ключ представляет собой цифровую платформу, в которой внутренние множители объединены с электродвигателем — идеально для любых систем отопления, вентиляции и кондиционирования воздуха, промышленных, автомобильных и аэрокосмические сценарии. Вы можете запрограммировать уровни крутящего момента и использовать звуковой индикатор или считывать данные со светодиодного дисплея в процессе работы. Технически подкованные пользователи могут также использовать дополнительные функции, в том числе настройки памяти и возможность загрузки данных на компьютер для использования в спецификациях и таблицах.Наличие в этих ключах тонких датчиков и технологий не снижает их долговечность или прочность.
Подходит для: Электронное сохранение настроек и работа с цифровыми приложениями.
Выбор редакции: Что касается всего пакета, рассмотрите регулируемый цифровой динамометрический ключ Summit Tools серии WEA (доступен на Amazon). Этот динамометрический ключ изготовлен из высококачественной нержавеющей стали и поставляется с защитным футляром для хранения.
Фото: protorquetools.com
5. Динамометрический ключ скольжения
Динамометрический ключ скольжения является важным инструментом в ящике для инструментов, отчасти из-за его простоты использования и общего применения. Они отлично подходят для небольших работ с низким крутящим моментом, в том числе для быстрого откручивания застрявших гаек и болтов в повседневных проектах или для деликатных электрических компонентов. Как только будет достигнут уровень крутящего момента, динамометрический ключ будет действовать так, как следует из названия: скользить и автоматически сбрасывать давление. Во время скручивания вы можете снова увеличить крутящий момент, но никогда не будет опасности чрезмерного затягивания, превышающего расчетные пределы гаечного ключа.
Подходит для: Работы с низким крутящим моментом.
Выбор редакции: Усовершенствованная модель, такая как динамометрический ключ с предустановленным проскальзыванием Seekonk MR-1½ (доступный на ProTorqueTools.com), поставляется с сертификатом калибровки NIST и имеет минимальный диаметр головки, что делает ее идеальной для тех, кто труднее работает. добраться до мест.
Фото: amazon.com
6. Гидравлический динамометрический ключ
Когда болты большие и требуется прецизионный крутящий момент на более высоком, чем обычно, уровне, мощность гидравлического динамометрического ключа облегчает затяжку и ослабление.Сам гаечный ключ можно использовать непосредственно в контакте с гайкой или в тандеме с ударной головкой. Гидравлический динамометрический ключ — это обновленная версия традиционного ручного ключа для тяжелых условий эксплуатации. Фактически, для покупки одного из этих типов динамометрических ключей может потребоваться поездка к промышленному поставщику. Они могут быть невероятно легкими и бесшумными в использовании, с идеальными результатами для хорошо смазанных крепежных деталей и обеспечивать точные уровни крутящего момента.
Подходит для: Используется с более крупными болтами или приложениями, где требуется более высокая точность крутящего момента.
Выбор редакции: Гидравлический динамометрический ключ Enerpac W4000X (доступный на Amazon) относится к надежным инструментам марки W-серии и предлагает низкопрофильный шестигранник.
Фото: amazon.com
7. Динамометрический ключ для отклоняющей балки
Этот инструмент, также известный как динамометрический ключ для отклоняющей балки с двойным сигналом, оснащен механизмом двойного отключения, который предлагает штифт индикатора высвобождения, а также визуальный и звуковые сигналы, используемые для считывания уровней крутящего момента и обеспечивающие как звуковую, так и визуальную обратную связь.Давление крутящего момента применяется к отклоняющим балкам, а не к цилиндрическим пружинам, обычно используемым в конструкции динамометрических ключей, что, по мнению некоторых, приводит к тому, что эти гаечные ключи переживают свои традиционные аналоги. Другие считают, что динамометрические ключи с отклоняющей балкой дают более стабильные показания. Запатентованная Warren & Brown Tools в 1948 году, эта конструкция по-прежнему пользуется популярностью у многих энтузиастов гаража.
Подходит для: Более точные показания крутящего момента в течение увеличенного срока службы.
Выбор редакции: Если вы готовы добавить один из них в свой набор инструментов, вы можете найти динамометрический ключ Powerbuilt 649972 с приводом отклоняющей балки на ½ дюйма в крупных розничных магазинах оборудования или на Amazon.К нему прилагается сертификат калибровки и удобный жесткий футляр для хранения.
Фото: amazon.com
8. Динамометрический ключ без ступицы
Динамометрический ключ без ступицы идеально подходит для сантехников и монтажников труб при работе с муфтами, установкой труб и чугунных работ как установка грунтовых труб. Эта обычно T-образная рукоятка этого гаечного ключа проста в использовании в различных средах и обеспечивает высокую степень точности при крутящем моменте. В мире сантехники слишком большой или слишком маленький крутящий момент при соединении труб приводит к утечкам, так что это абсолютно меняет правила игры.
Подходит для: Сантехнических или трубопроводных работ, когда утечки возможны, но нежелательны, или вы работаете с фитингами без ступицы.
Выбор редакции: Динамометрический ключ RIDGID 31410 902 (доступен на Amazon) включает пожизненную гарантию на весь срок службы ключа.
как работает динамометрический ключ? [типы динамометрических ключей]
Вы используете динамометрический ключ для затягивания болта? Вам интересно, как работает динамометрический ключ? Динамометрический ключ — отличный специальный инструмент, используемый при строительных работах и ремонте автомобилей.После калибровки динамометрический ключ наверняка поможет вам определить вращающую силу или крутящий момент. Крутящий момент или вращающая сила необходимы, чтобы определить, какое усилие необходимо для затяжки болта или гайки. Таким образом, вы сможете затянуть болт с меньшими усилиями и точнее, чем стандартные гаечные ключи. Вы можете не использовать динамометрический ключ при затяжке болта. Но исследования показывают, что большинство механиков-любителей перетягивают практически все.
Чрезмерная затяжка снижает функциональность оборудования и приводит к повреждению болтов и обрыву резьбы.
Динамометрический ключ Бестселлер №1 Динамометрический ключ EPAuto 1/2 дюйма Drive Click, 10 ~ 150 …
Прочная храповая головка: изготовлена из закаленной обработанной хромованадиевой стали (Cr-V). Устойчивость к коррозии: сатинированная. Сделано в Тайване.
Простота хранения: в комплект входит прочный пластиковый футляр для хранения. Нескользящая ручка: ручка с накаткой
Легко читается: высококонтрастная и двухдиапазонная шкала. Точность: предварительно откалибрована до ± 4%
SaleBestseller No.2 Динамометрический ключ LEXIVON 1/2 дюйма Drive Click 10 ~ 150 …
PRECISION — Поставляется с предварительной калибровкой с точностью +/- 4% и готовой к использованию. Приложите сертификат калибровки с отслеживаемым серийным номером.
DURABLE — Усиленная головка храпового механизма, изготовленная из закаленной термообработанной хромованадиевой легированной стали.
ДОЛГОВЕЧНОСТЬ — Защита от ржавчины и коррозии с помощью нашей уникальной, недавно изобретенной отделки Electro-Black.
Вы можете продлить срок службы вашего оборудования и предотвратить поломку или срыв болтов и резьб.Существует множество динамометрических ключей для различных механических задач. Есть этот динамометрический ключ «кликер», который сообщит вам о достижении заданного крутящего момента с слышимым щелчком.
Как работает динамометрический ключ?
Динамометрические ключи работают по показаниям индикатора крутящего момента. Таким образом, вы будете знать, когда перестать выкручивать болт. Некоторые динамометрические ключи поставляются с циферблатом для установки необходимого крутящего момента, но индикатор не прекращает автоматически использовать силу при достижении желаемого крутящего момента.
Чтобы вы остановились с этими гаечными ключами, вы услышите визуальный сигнал, такой как звуковой сигнал, цифровое считывание или щелчок. Однако с некоторыми динамометрическими ключами трудно работать в труднодоступных местах, где показания индикатора или манометра могут быть вообще невозможны.
Вы можете увидеть динамометрические ключи самых разных типов, от самых простых до самых сложных. Ниже перечислены основные типы динамометрических ключей:
Динамометрические ключи балочного типа
Крутящий момент означает крутящую силу.Головка гаечного ключа оснащена стрелкой. Поскольку гаечный ключ закручен, балка остается на месте. Есть шкала, которая показывает величину прилагаемого крутящего момента, скручивания.
Для точного анализа крутящего момента необходимо держать рукоятку разблокированной по бокам гаечного ключа. При использовании рукоятка должна оставаться на плаву. Дело в том, что ручка, которая «плавает», должна быть заблокирована по бокам ключа.
Это намного более простая форма балочного типа. Динамометрический ключ для циферблатного индикатора поставляется с циферблатом, прикрепленным к корпусу ключа.Этот прикрепленный циферблат указывает на величину поворота ручки гаечного ключа.
Динамометрический ключ поставляется с подпружиненным рычагом, который можно регулировать для достижения желаемого значения крутящего момента. Все, что вам нужно сделать для достижения желаемого значения крутящего момента, — это повернуть ручку.
Как только вы добьетесь нужного поворота, подпружиненный рычаг отключается, издавая щелкающий звук.
Рукоятки крутящего момента (или ограничители крутящего момента)
Динамометрические стержни — это маленькие торсионные стержни, которые необходимо вставить между пневматическим или ручным пневматическим ключом и головкой.Каждый торсион имеет свою настройку скручивания. При использовании торсион отскакивает от гнезда.
Это гарантирует, что торсион не отскочит назад при дальнейшем затягивании. Важно помнить об использовании удлинителя. Он изменит показание крутящего момента при использовании динамометрического ключа.
Использование удлинителей разных размеров приведет к дополнительному скручиванию. Можно должным образом отметить удлинение на 1, 3 или 6 дюймов.
Использование удлинителя приведет к тому, что показание крутящего момента будет больше фактического значения крутящего момента.
Сводка
Если у вас есть динамометрический ключ для затягивания болтов, вы сможете повысить их долговечность. Используйте динамометрический ключ, чтобы определить, не превысили ли вы предел затяжки. При работе с болтами и винтами убедитесь, что у вас есть динамометрический ключ.
Похожие сообщения:
Последнее обновление: 2020-12-03 в 01:26 / Партнерские ссылки / Изображения из Amazon Product Advertising API
ОБЗОР РАБОТЫ МОМЕНТНОГО КЛЮЧА — The Tool House
Любой крепеж, или, если уж на то пошло, любое болтовое соединение, к которому приложена нагрузка, зависит от крутящего момента.Следовательно, сила затяжки имеет первостепенное значение. Болтовое соединение имеет значение крутящего момента, и это значение указывает на затяжку этого конкретного соединения или гайки. Другими словами, болт предварительно нагружен, и сила играет роль в предварительном нагружении соединения. Гаечный ключ обеспечивает проверку, сертификацию и измерение крутящего момента соединения.
Вы встретите различные виды и категории динамометрических ключей, например, простые с балкой и специальные ключи, которые позволяют не только измерять сопротивление болта движению.В этом сообщении в блоге не делается попыток выделить различные типы динамометрических ключей, потому что, если это то, что вы ищете, все, что вам нужно сделать, это погуглить. Вместо этого это сообщение в блоге направлено на то, чтобы выделить, что находится внутри устройства.
Если ваша цель — затянуть болтовое соединение, вы полагаетесь на эффективность динамометрического ключа щелевого типа. Чтобы обеспечить оптимальное значение крутящего момента, вам будет предоставлен щелчок, который означает, что задача выполнена. Щелчок удобно указывает на завершение задачи и реализацию значения, но что на самом деле происходит, когда инструмент щелкает?
У нас был покупатель, который случайно уничтожил свой оригинальный гаечный ключ за 100 долларов.Важно отметить, что когда вы убираете гаечный ключ, лучше всего отключить настройку. Делая это, вы в основном предотвращаете сжатие пружины, которая находится внутри. Когда наш клиент изменил настройки и сделал необходимые регулировки на своем гаечном ключе, нижняя ручка ослабла. Несмотря на то, что ручка расшаталась, ручка не отсоединилась. Вместо этого он показывал осевое движение и свободно вращался. В результате этого сбоя были затронуты настройки калибровки устройства.
Наш клиент отправил свой ключ в наш отдел ремонта / калибровки для восстановления калибровки. В The Tool House мы предлагаем бесплатные оценки, но вы должны заплатить за фрахт. Приблизительная плата за калибровку динамометрического ключа составляет около 85 долларов США. Другой вариант для нашего клиента — это купить новый гаечный ключ. В итоге он купил два гаечных ключа; один новый и один б / у.
Гаечные ключи с щелчком эффективны во многих отношениях. Если вы имеете дело с тугими суставами, вы можете использовать именно этот тип устройства по своему усмотрению; просто подождите, пока не услышите щелчок.Вам не нужно ждать циферблата, как это необходимо для динамометрических ключей с центрирующим рычагом. Если вы используете опцию с ориентацией на луч, вы должны увидеть указатель, а затем понять, что ваша цель была достигнута. Ключи циферблатного типа с балкой не имеют трещотки. Не всегда легко получить доступ к фигуре, когда вы работаете дома без подъемника.
Я снял стопорное кольцо и штифт с гаечного ключа. Удаление этих компонентов упростило снятие трещотки.Трубка корпуса устройства уступила место для снятия трещотки.
Рукоятка зажата таким образом, что есть легкий доступ к винту, который можно регулировать. Гайки служат связующим звеном, помогая прижимать рукоятку к регулируемому винту. Чтобы получить значение крутящего момента, необходимо манипулировать рукояткой. Когда вы поворачиваете и манипулируете узлом рукоятки устройства таким образом, чтобы вы могли перемещаться вверх по шкале калибровки, винт также подвергается манипуляциям.Эти манипуляции, в свою очередь, сжимают пружину стяжного устройства. Ручка, как и винт, движется и вращается, но движутся они с разной скоростью. Их скорость вращения не относительна. Эти изменения объясняют сжатие пружины. Пружина стремится превзойти это сжатие, расширяясь. Это расширение затем создает усилие на гаечный механизм, и в результате этого усилия вы слышите щелкающий звук.
В правильно откалиброванном устройстве вы можете легко перемещать рукоятку и манипулировать ею.Точно так же вы можете перемещать регулируемый винт и манипулировать им. Калибровка происходит, когда ручка вместе с регулируемым винтом перемещается вверх, а затем опускается. Это движение обеспечивает калибровку. В правильно откалиброванном устройстве показания рукоятки и маркировки ствола совпадают. Как пользователь, вы можете прочитать рисунок, чтобы узнать герметичность болтового соединения. Гайки, винт и рукоятка отрегулированы и зажаты таким образом, чтобы устройство было хорошо откалибровано.
После восстановления шайбы пружина с чашкой на прежнее место. Далее я хочу выделить функционирование кулачкового узла устройства, узла трещотки и собачки.
Кулачковый узел гаечного ключа состоит из четырех различных компонентов. Кулачок имеет форму цилиндра. Помимо кулачка, в комплект входят клетка, пружина и несколько шариков. Компонент, имеющий форму клетки, удерживает мячи в порядке. Клетка не выдерживает нагрузок. Сборка способствует предотвращению закручивания и предотвращает столкновение других компонентов с корпусом устройства.При приложении силы собачка активируется и, в свою очередь, воздействует на пружину.
Установка штифта, фиксирующего рычаг, и крепление стопорного кольца стали удобными. Это потому, что головка храповика облегчает установку. Роль штифта — удерживать и соединять узел таким образом, чтобы он не смещался. Штифт служит стержнем соединения.
По мере того, как рукоятка опускается вниз, узел практически не получает сопротивления. Таким образом, нет причин оказывать давление на храповой механизм устройства, чтобы вернуть его штифт обратно внутрь.С помощью следующих диаграмм вы можете понять позиционирование и размещение динамометрической пружины устройства, узла кулачка, собачки и храпового механизма.
Видите, как на головке храповика и на узле, обеспечивающем защиту от наматывания, есть маленькие квадратики? Коробка наклона инструмента оказывается зажатой между крошечными квадратами. Пружина оказывает давление, и в результате наклоненная коробка оказывается зажатой. Ключ собран. Интересно отметить, что самая нижняя часть храпового механизма находится наверху, кулачковый узел устройства находится под ней, и собачка оказывается напротив обоих компонентов.
Каким образом устройство будет затягивать болтовое соединение после внесения изменений?
Если вы приложите вращающее усилие, это повлияет на предварительный натяг пружины, и это приведет к появлению новой серии зажимного усилия. Применяемая вами сила преодолевается следующей серией сил. Давление влияет на собачку. На настройку храповика также влияет создаваемый ряд давления. Он касается ствола и издает щелкающий звук.
Не поворачивайте гаечный ключ, если услышите щелчок.Гаечный ключ автоматизирован таким образом, что предотвращает чрезмерное давление. Но если вы продолжите толкать, вы в конечном итоге только увеличите значение крутящего момента, поэтому вы не получите правильного значения. Важно, чтобы вы относились к щелчку как к ориентировочному сигналу и прекращали нажимать, как только значение будет достигнуто.
Гаечный ключ щелевого типа не изнашивается от трения. Смазка используется для скольжения внутренней части. Таким образом, влага никак не влияет на общую функциональность устройства. Вы можете выполнить до пяти тысяч циклов с помощью этого особого набора динамометрических и беспроводных динамометрических ключей с защелкивающимся соединением, но следует помнить о двух вещах.После каждого цикла тестирования вам необходимо сбрасывать давление. Во-вторых, вы должны быть осторожны, набирая и уменьшая давление.
В целом гаечные ключи представляют собой прецизионное устройство.
No related posts.
