Адаптеры, тележки и прицепы для мотоблоков

Полезная информация

Тележки, прицепы и пахотно-ездовые модули относятся к категории навесного оборудования для мотоблоков и культиваторов и широко используются на огородах, дачных, садовых и приусадебных участках. Они предназначены для пахотных работ, перевозки грузов, земли и строительных материалов, а также уборки мусора.

Виды навесного оборудования

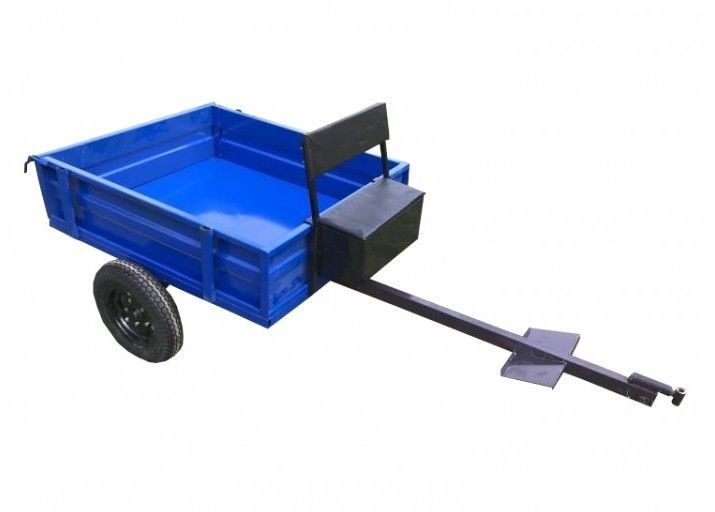

• Прицеп необходим для транспортировки тяжелых грузов по участку с помощью мотоблока.

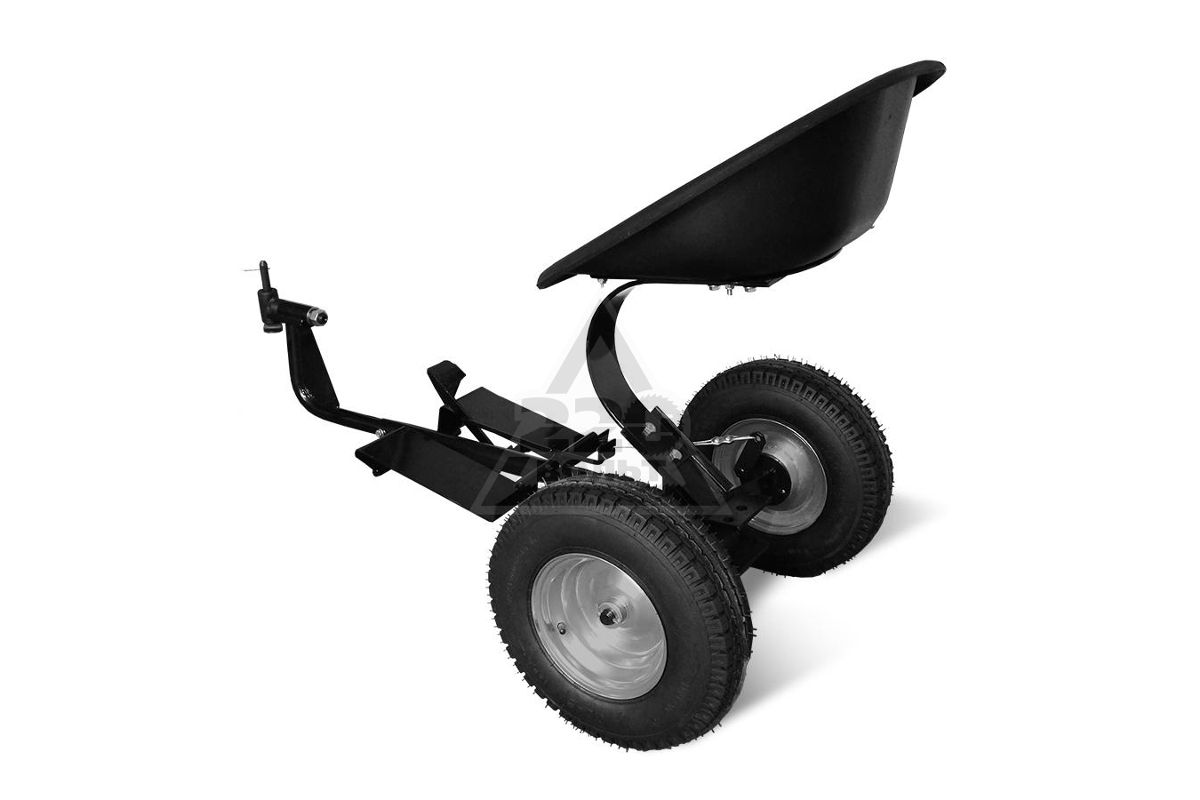

• Пахотно-ездовой модуль используется совместно с тележкой, которая присоединяется к нему через адаптер.  В конструкции модуля предусмотрено сиденье, поэтому пахать можно сидя.
• Тележка (универсальная прицепная) применяется при уборке территорий и перевозке различных грузов. Корпус тележки для мотоблока изготавливается из металла (чаще всего оцинкованного), устойчивого к коррозии.

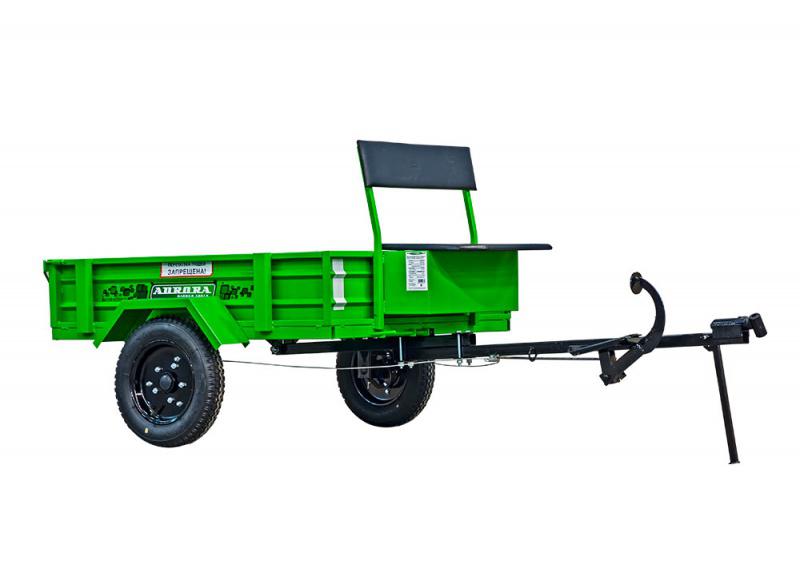

• Тележка с тормозами оснащена резиновыми колесами с тормозами. Эта особенность позволяет технике при необходимости быстро затормозить и остановиться.
• Садовая тележка из пластика имеет складную конструкцию, поэтому отличается небольшим весом (12 кг) и компактностью. Это позволяет ее легко перевозить, и при хранении такая тележка для мотоблока или минитрактора не занимает много места.

Большинство транспортировочных изделий имеет возможность разгрузки с двух сторон, что сокращает время выполнения работ. А некоторые модели дополнительно оснащены кузовом, который легко опрокидывается назад и разгрузка происходит с трех сторон. При необходимости его можно легко снять.

Управление тележкой или прицепом производится поворотом мотоблока, а скорость движения регулируется рычагом газа на мотоблоке.  Но, например, прицеп ПМ -04 для мотоблоков Целина ПМ04000 управляется с помощью рулевого шестеренчатого механизма и тросового переключателя движения.

Чтобы телега или прицеп прослужили долго, необходимо раз в месяц смазывать все резьбовые соединения мотоблока и навесного оборудования.

Что учесть при покупке

• Комплектация. Для удобства прицеп и телега для мотоблока (за исключением садовой) имеют сиденье для 1 человека и подставку для ног. Также все навесное оборудование поставляется с пневматическими колесами, которые предназначены для легкого перемещения по участку.
• Допустимые нагрузки. Тележки и прицепы способны перевозить грузы весом до 500 кг. От них отличается пластиковая садовая тележка – ее грузоподъемность составляет 50 кг. Максимальная рабочая скорость для оборудования – 25 км/ч.

Мы предлагаем телеги и тележки для мотоблоков по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Прицеп для мотоблока Нева: фото, видео, чертежи

В весенний период, когда земля уже прогрелась, начинаются садово-огородные работы. Тогда продолжительность рабочего дня зависит не только от желания, но и от подручного инструмента. Прогресс и инновационные технологии не стоят на месте, современные приспособления добрались в самые глубинки. Сегодня самым популярным помощником рабочего человека считается мотоблок с различными видами дополнительных инструментов и прицепных устройств.

Коротко о прицепах для мотоблока Нева

Среди ряда известных марок и фирм особого внимания требует мотоблок Нева с прицепом. Импортный и отечественный производитель позаботился о стойкости двигателя, качестве выполнения разных видов работы, комфортной езде. Комплектация транспорта Нева простая: кузов, культиватор, плуг, тележка для мотоблока и, по желанию, еще много другого оборудования.

Прицепные устройства для мотоблока Нева изготовлены из прочного металла. Их грузоподъемность зависит от размеров, в идеале это ‒ 250-500 кг. Когда перевозить груз весом больше 350 килограмм, тележка для мотоблока Нева оснащается механическим тормозным приводом, чтобы легче было водить транспорт.

Более востребованный в садово-огородных работах прицеп, проверенный не одним фермером, для мотоблока Нева МБ-2. Благодаря откидным бортам в нем можно перевозить не только габаритные вещи, но и сыпучие вещества. Он оборудован тормозным приводом и не будет оказывать большую нагрузку на сам мотоблок, что несомненно выступает плюсом в его пользу.

Телега для мотоблока Нева своими руками

При желании, своими руками вы можете сделать прицеп для мотоблока Нева не хуже, чем от производителя. Для этого придется постараться, но в итоге получится отличных и бюджетный самостоятельно сделанный прицеп к мотоблоку Нева.

Алгоритм работ следующий:

• собрать все детали и подготовить материалы;
• выбрать тип кузова;
• обрезать детали по чертежам «Мотоблок Нева с прицепом»
• соединить детали и привести в порядок внешний вид прицепа (покрасить краской или лаком).

Подбираем материалы

Для прицепного устройства к мотоблоку Нева хорошо подойдет и дерево, и железо, можно также использовать материалы, которые остались после выполнение строительных работ. Рама для аппарата собирается из двух железных труб и колес, соединенных подшипниками. На готовый каркас болтами крепится кузов. Для большей надежности к прицепу обязательно крепятся ребра жесткости и углы с металлическими вставками. По желанию, борты могут открываться со всех сторон или же только с одной, оптимально ‒ задней.

Также своими руками можно изготовить и более сложные модели тележек для мотоблока Нева. Выбрав тройное сцепное устройство и более высокие колеса, получится совсем другая модель. Немного времени и желания сделать самостоятельно такого помощника создаст уникальную модель телеги для мотоблока Нева.

Прицеп для мотоблока «ТМ-360» (Ока, Нева)

Каталог товаров

Поиск по товарам Вот и самосвальный прицеп к Вашим услугам пожаловал увеличенной грузоподъемности. Простейшая функция, а как удобно! Незаменимый тип навесного оборудования, особенно в период наведения порядка на участке, а таковая необходимость возникает едва ли не каждую весну.  Загрузил мусор – отвез на свалку – отжал пальчик – прицеп мусор выкинул. 360 кг – это не шутки, так что, рейсов будет не слишком много. Таким же образом работают с подвозом семян картофеля или при удобрении: прицеп – разумеющаяся часть нашего комплекта мотоблок_для_картофеля_1.  Более того, с прицепом мотоблок Ока (Нева) трансформируется в небольшое транспортное средство, а кому когда вредили лишние лошадиные силы в хозяйстве? Дрова вполне легко заготовить и самостоятельно – благо, есть, куда сложить их; а в просторный ящик для инструментов берешь – и кладешь свой обед: на работу – как на пикник, еще и с веселой компанией, которая, внезапно, не вся поедет в кузове: прицеп же двухместный.  Все это – покупкой одного лишь прицепа к мотоблоку ОКА (Нева).   Мотоблок ОКА (Нева) + прицеп ТМ-360: необходимый максимум.     Грузоподъемность, кг, не более   360 Рабочая скорость движения, км/ч, не более 10  Габаритные размеры, мм, не более (длина, ширина, высота)   2900*1500*1050  Размеры кузова внутренние, мм, не более (длина, ширина, высота)   1500*1120*275 Дорожный просвет, мм, не менее   360  Колея колеса, мм     1380  Угол наклона кузова, градус, не менее   30  Шины 4.00-10  Давление в шинах, мПа (кгс/кв. св) 0.2(2)  Масса, кг, не более 100  Разгрузка кузова, направление да,  назад Назад

Тележка (прицеп) для мотоблока [виды, изготовление своими руками]

Тележка для мотоблока, даже оснащенного мотором в 5-7 л.с., например, Нева, не говоря уже о более мощных моделях, вещь не просто нужная, а незаменимая в домашнем хозяйстве. Такое прицепное устройство позволяет использовать мотоблок не только для сельскохозяйственных работ, но и как транспортное средство. По статистике, владельцы мотоблоков в первую очередь оснащают своих двухколесных друзей культиватором, окучником и тележкой, и только потом начинают потихоньку приобретать или изготавливать своими руками другое навесное и прицепное оборудование.

Основные характеристики прицепных тележек для Невы

В разное время непосредственно для мотоблоков Нева было разработано 4 модели прицепов:

• Одноосная самосвальная тележка с габаритами 110х90 см и высотой борта — 35 см. Грузоподъемность -250 кг, собственный вес -56 кг;
• Двухосная тележка-шасси с габаритами 110х90 см и высотой борта — 35 см. Грузоподъемность – 500 кг, собственный вес – 40 кг;
• Тележка ТПМ с габаритами 133х110 см и высотой борта – 30 см. Грузоподъемность – до 250 кг, собственный вес – 110 кг.;
• Тележка ТПМ-М с габаритами 140х82,5 см и высотой борта – 25 см. Грузоподъемность – всего до 150 кг, собственный вес – 85 кг.

Однако это вовсе не означает, что к мотоблоку Нева можно цеплять только эти 4 тележки. Подавляющее большинство современных прицепов снабжены универсальной сцепкой, позволяющей присоединять их к любому самоходному механизму, поэтому смело можно брать любой приглянувшейся вам. Но все же перед покупкой другой марки прицепа лучше сначала убедится, что сцепка на нем подойдет именно к вашей модели двухколесного помощника.

Основные правила выбора тележки для мотоблок Нева

Прицепы для мотоблоков, будь то Кентавр, АГРО, Нева МБ2 или Мотор Сич, не предназначены для передвижения по оживленным дорогам, не говоря уже о скоростных магистралях. Их основное предназначение – перевозка грузов с огородов и дачных участков, при этом передвигаться ими лучше вне дорожной сети, чтобы не создать на дорогах аварийную обстановку.

При выборе прицепа для мотоблока Нева, как и для любой другой марки, нужно правильно соотнести грузоподъемность прицепа и мощность своего механического работника. Если говорить о выборе тележки для мотоблока Нева, то, за исключением модельного ряда тяжелых моделей МБ-23, вся остальная линейка моделей оснащена двигателями от 5,5 до 7,5 л.с. Поэтому оптимальным решением для них будет выбор прицепного устройства грузоподъемностью от 250 до 500 кг. Прицепное устройство для мотоблока Нева МБ 23 можно брать грузоподъемностью до 1 т. – силенок потащить такой груз у этих мощных механизмов хватит.

Остальные правила при выборе прицепной телеги для любого мотоблока, в т.ч. и для Невы продиктованы не столько заботой о мотоблоке, сколько здравым смыслом и удобством в ее эксплуатации. При выборе нужно обращать внимание на:

1. Материал кузова. Лучше выбирать тележку, кузов которой сделан из оцинкованной стали – ему ни мороз, ни жара, ни дождь и грязь не страшны.
2. Наличие откидных бортов и самосвального опрокидывания кузова, чтобы нагружать и разгружать тележку было легче и удобнее.
3. Наличие и качество тормозов. Поскольку перевозить грузы мотоблоком зачастую приходится по неровной местности, то наличие надежных тормозов на крутом спуске убережет вас от крупных неприятностей.

Соблюдая эти нехитрые правила, вы сможете выбрать такой прицеп к мотоблоку Нева, который прослужит вам долгие годы. Но если по каким-то своим соображениям вы не хотите покупать заводской прицеп, то несложно сделать его своими руками. Главное – найти хорошие чертежи самодельного прицепного устройства и обзавестись нужными для этого инструментами и материалами. Но это уже другая тема для разговора.

Как сделать прицеп для мотоблока своими руками?

По конструкции кузовы разделяют на:

• Цельные. Особенность их конструкции заключается в плотном неподвижном соединении дна и стенок.
• Кузов с откидными бортами. Особенностью такого устройства есть возможность перевозки крупногабаритных грузов.
• Самосвальный кузов. Данный кузов отменно справится с разгрузочными работами.

Подготовка чертежа прицепа на мотоблок

Какого размера должен быть самодельный прицеп к мотоблоку:

• Если у вас легкий тип мотоблока, тогда ширина прицепа должна быть равна 1 м, а длина – 0,85 – 1,15 м. Грузоподъемность такого прицепа составляет около 300 кг.
• Если у вас мотоблок мощностью выше 5 л. с., тогда будут следующие габариты: ширина – 1 м, длина – 1,4 – 1,5 м.
• Для тяжелых агрегатов подойдет прицеп с шириной 1,2 м и длиной в 2 – 3 м. Они чаще бывают двуосными.

Далее необходимо создать своими руками чертежи и выбрать нужные именно вам размеры прицепа. Только его точная схема позволит Вам успешно создать конструкцию, которая будет служить долгие годы. Вот пример чертежа такого кузова.

Чертеж рамы для кузова

Как сделать прицеп к мотоблоку своими руками — этапы сборки

1. Для обычной рамы нам понадобится всего 2 трубки и колеса на подшипниках. На готовую раму мы сможем прицепить уже непосредственно сам кузов. Для того, чтобы смягчить тряску на выбоинах нужно просто установить рессору.
2. Собираем самодельный прицеп мотоблочный. Для начала к основной трубе прикрепляют дополнительную, которая будет исполнять роль оси. Потом с другой стороны монтируется сцепка для прицепа мотоблока. На концы осевой трубы привариваем ступицы. Далее закрепляем колеса и крепим упор для стоянки. Присоединяем кузов, крылья и сиденье.
3. Кузов лучше делать из дерева или металла.
4. Особое внимание стоит обратить ступице для прицепа, она должна быть прочной и надежной.

Как сделать тормоза на прицеп к мотоблоку?

Для того чтобы поставить самодельные тормоза на кузов и обеспечить себе безопасную езду на мотоблоке, стоит обзавестись несколькими деталями для его конструкции:

• Тормозные колодки от мотоцикла.
• Тормозной барабан мотоцикла.
• Спицы от мотоцыклетного колеса.
• Лучше устанавливать тормоз на обоих колесах. Это позволит эффективно выполнять торможение оборудованием.

Этапы работы:

1. Снимаем тяги и тросики с диска, и очищаем его.
2. На ступицы надеваем проточенные барабаны и закрепляем их сзади.
3. Свободное пространство, которое образовалось между ребрами барабанов нужно обмотать металлической проволокой.
4. Насаживаем уже разборный диск на ось и крепим его втулками.
5. Навариваем на ось кусок металла, чтобы исключить смещение диска.
6. Монтируем тросики на барабаны и протягиваем их к управлению.
7. В качестве системы управления может быть рычаг с передачей.

В принципе имея хорошую схему с точными расчетами легко можно самому сконструировать как одноосный, так и двухосный самосвальный кузов. Главное знать, как это делать и придерживаться всех инструкций. Сделав самостоятельно такое оборудование, вы обретете невероятного помощника для работы на участках.

Прицеп для мотоблока Нева – фото и отзывы

Одним из самых необходимых приспособлений на дачном участке является прицеп для мотоблока. Именно этот вид техники позволяет выполнять множество необходимых сельскохозяйственных работ, среди которых пахота, посадка, культивация и многие другие. Вот только перед приобретением техники очень важно ознакомиться с тем, как выбрать прицеп для мотоблока Нева мб-2.

Прицеп к мотоблоку

Параметры

Даже прицеп для мотоблока бу станет незаменимым помощником, ведь его можно использовать не только для сельхоз работ, но и для транспортировки различных строительных материалов и грузов. Спектр применения такой повозки достаточно широкий, его с успехом можно использовать не только на дачных участках, но и в садах, огородах, теплицах, коммунальных хозяйствах и животноводческих фермах. Важно помнить, что прицеп для мотоблока Нева можно использовать исключительно для перевозок внутри хозяйства и ни в коем случае не на дорогах и шумных магистралях, как показано на фото.

Прицеп к мотоблоку

Грузоподъемность промышленного мотоблочного устройства равняется от 0,3 до 1 тонны, в зависимости от габаритов механизма. Стоимость прицепа напрямую зависит от его мощности и технических параметров:

Для легких минитракторов Нева подойдет повозка, габариты кузова которого равняется 1м х 0,85-1,15 м, а грузоподъемность – 300 кг. Такой механизм стоит от 200$ и выше;

Габариты адаптеров для средних по мощности минитракторов от 5 л.с. составляют 1 х 1,4-1,5, при грузоподъемности до 500 кг. Стоимость такого механизма от 250$;

Для тяжелых механизмов также имеются свои устройства, габариты которых равны 1,2м х 2-3м. Грузоподъемность их составляет до 1000 кг, а стоимость механизма выше 500$.

При желании можно самостоятельно сделать прицеп. О чем мы и расскажем далее.

Выбор

После покупки минитрактора у многих людей возникает вопрос о том, возможно ли использовать для него прицеп, который имеется у них в наличии. Дело в том, что все механизмы различаются между собой. В интернете можно просмотреть про мотоблок с прицепом видео, где рассказывают про их сочетание:

Стоит помнить, что машинный агрегат не имеет тормозов, из-за чего есть вероятность к получению травм. Минитрактор Нева с малой мощностью будет неустойчив без тормозов, согласно отзывам, особенно если он перегружен. Также на тележке имеется сиденье, что облегчает работу на мотокультиваторе;

Для сцепки с минитрактором применятся один и тот же механизм. Именно поэтому важными характеристиками, на которые стоит внимательно посмотреть, являются грузоподъемность, тормозная система и дополнительные полезных функций в устройстве. Но не стоит забывать и о мощности самого мотоблока. Обо всем этом можно узнать из рекомендаций производителя, который всегда указывает какой автомобильный прицеп к мотоблоку лучше всего подойдет;

Очень важен материал, который использован при изготовлении агрегата. Для этих целей может использоваться пластик, сталь или оцинковка. Именно последний вариант стоит дороже всех, но он и самый надежный. Немаловажным фактором является и толщина металла. К примеру, тонкостенные тележки с бортами в 2 мм не такие стойкие к механическим воздействиям. О грузоподъемности механизма можно узнать из цифр в его названии;

Лучшим вариантом является агрегат с бортами, которые можно откинуть, как видно на фото. Благодаря этой функции станет намного легче загрузку, перевозку и выгрузку любого груза. А наилучшим вариантом можно назвать повозку с возможностью автоматического опрокидывания кузова. Благодаря продуманному крепежу обеспечивается возможность отгрузки предельного веса. Но если груз достаточно габаритный и тяжелый, то минитрактор необходимо отсоединить, согласно отзывам;

Если вам необходима повозка с грузоподъемностью более 350 кг, то в нем обязательно должны присутствовать тормоза на прицепе к мотоблоку. Важно чтобы они были исправны, чтобы не возникло проблем, особенно при эксплуатации механизма на грунтовых дорогах, как шласят отзывы;

Колеса для прицепа мотоблока могут как быть в наличии, так и нет. При покупке очень важно обратить внимание на имеющиеся ступицы. Лучше всего если они будут стальные, так как чугунные очень быстро разобьются.

Подведем итоги

Перед приобретением прицепа для мотоблока очень важно определиться, для чего именно он вам нужен. Если же вы растерялись в широком ассортименте механизмов, то лучше всего остановиться на универсальном варианте, который может комплектоваться тележкой. Но воспользовавшись данными выше рекомендациями вполне можно выбрать подходящую для вас модель.

Тележка для мотоблока Нева

Мотоблоки различных моделей пользуются особой популярностью среди владельцев небольших загородных участков. Если приобрести и установить прицеп для мотоблока Нева, можно существенно улучшить функциональность агрегата, использовать его для транспортировки грузов, а также других задач.

Виды прицепов

Прежде чем узнать, какими характеристиками обладает прицеп для мотоблока Нева МБ 2, а также другие модели, целесообразно более подробно ознакомиться с их основными разновидностями. Перечень рекомендованных к эксплуатации моделей прицепов размещен на официальном сайте производителя техники, что позволяет без труда подобрать подходящее решение.

Всю продукцию подобного рода можно разделить на 2 группы, первую из которых составляют одноосные модели, а вторую двухосные. Устройства с одной осью отлично подойдут для перевозки грузов с небольшой массой на малые и средние расстояния. Подобные прицепы отличаются простой конструкцией и доступной стоимостью, что позволяет дополнительно сэкономить.

Прицепы позволяют перевозить габаритные грузы

Телега для мотоблока Нева с двумя осями отличается более сложным устройством, идеально подходит для транспортировки внушительного объема груза даже на внушительные расстояния.

Среди моделей, подходящих для мотоблока данной модификации, целесообразно упомянуть следующие изделия:

• ТПМ;
• ТПМ-М;
• ВРМЗ;
• одноосный и двухосный прицепы для использования совместно с адаптером;
• адаптер АПМ.

Для эксплуатации с агрегатом Нева может использоваться широкий ассортимент самодельных устройств, которые при желании можно изготовить из подручных материалов.

Характеристики прицепа на мотоблок

Планируя купить прицеп к мотоблоку Нева, необходимо ознакомиться с техническими характеристиками и особенностями каждой модели. Одноосная тележка для адаптера отличается максимально простой конструкцией, надежностью и практичностью, может применяться для перевозки до 250 кг груза. Её вес составляет 56 кг, а габариты (ДхШхВ) — 1,5х0,72х0,96 м.

Двухосный аналог предназначен для перевозки крупных объектов, не подходит для транспортировки сыпучих грузов, в отличие от одноосной модели. Изделие не имеет дна, однако его грузоподъемность достигает 500 кг. Среди её параметров следует упомянуть:

• дорожный просвет — 18 см;
• предельная скорость передвижения — 12 км/ч;
• габариты (ДхШхВ) — 2,5х0,45х1,1 м;
• тип колес — пневматические.

Некоторые владельцы самостоятельно устанавливают платформу на прицеп, что позволяет расширить сферу применения устройства. Отдельного упоминания заслуживает адаптер АПМ, без которого невозможно использовать все прицепные устройства соответствующей серии. Он представляет собой ось с установленным на ней фаркопом и сиденьем, может применяться с широким спектром дополнительного оборудования.

Тележка ТПМ представляет собой улучшенную версию одноосной модели, оборудована сиденьем, может использоваться для перевозки грузов массой до 150 кг на максимальной скорости 10 км/ч. Вес изделия — 100 кг, а дорожный просвет достигает 30 см.

ТПМ-М представляет собой модернизированную версию стандартной ТПМ, которая отличается уменьшенными габаритами при тех же эксплуатационных параметрах, а также сниженном до 85 кг весе.

ВРМЗ является единственной моделью, производство которой осуществляется не на Красном Октябре, который реализует мотоблоки Нева, а на Волжском моторном заводе. Грузоподъемность изделия достигает 400 кг, что позволяет упростить перевозку больших объемов груза. Это сделало прицеп крайне популярным среди фермеров, а также строительных компаний. Характерной особенностью тележки от ВРМЗ представляется отсутствие необходимости использовать адаптер, что позволяет существенно сэкономить на его приобретении.

Прицеп ТПМ

Условия эксплуатации

Для того чтобы изделие прослужило долго, необходимо соблюдать все правила эксплуатации, рекомендованные производителем. Они содержатся в инструкции, поставляемой со всеми моделями устройств. Перед каждым использованием оператор должен тщательно проверить все соединения и сцепки, что позволит избежать возможных проблем во время эксплуатации. Крайне важно не перегружать конструкцию, а также не превышать допустимый скоростной режим, иначе изделие быстро придет в негодность. Также следует помнить об общих правилах эксплуатации подобного рода техники. Управление ею должно осуществляться только лицами старше 14 лет, знакомых с особенностями управления мотоблоком.

При перевозке грузов следует избегать крутых склонов, поскольку некоторые модели тележек могут быть не оборудованы собственной тормозной системой. Важно помнить, что мотоблок с тележкой не предназначен для движения по дорогам общего пользования.

Правила выбора прицепа

Планируя выбрать подходящую модель, необходимо руководствоваться предполагаемыми целями использования. Для перемещения небольших объемов груза на средние расстояния отлично подойдут недорогие одноосные модели. Все устройства, грузоподъемность которых достигает 350 кг, должны быть оборудованы тормозной системой.

Если планируется использовать устройство в условиях крупных фермерских хозяйств, особенно с мощными моделями мотоблоков, следует отдавать предпочтение надежным двухосным моделям с внушительной грузоподъемностью.

Модели без платформы подойдут в тех случаях, когда требуется осуществлять перевозку досок, бревен либо крупногабаритного груза, который затруднительно транспортировать с помощью стандартных модификаций тележек.

Заключение

Прицеп для мотоблока Нева позволит значительно расширить функционал устройства, упростить перевозку грузов. В продаже представлено множество моделей от производителя, что позволяет подобрать подходящее решение с учетом конкретных задач и требований пользователя.

Размеры и чертежи прицепа для мотоблока

Одним из самых необходимых инструментов для каждого огородника, фермера или садовода, который владеет механизированной аграрной техникой, является прицеп для мотоблока. Используя мотоблок в хозяйстве, можно посадить, вспахать культивировать. А если к мотоблоку прикрепить прицеп, то получим отличного помощника, который сможет транспортировать довольно тяжелые грузы. Размеры прицепа для мотоблока рассчитываются таким образом, чтобы быть универсальным и многофункциональными агрегатом. Также они облегчают работу фермера, за счет наклона кузова и возможности открывать задний борт.

Оптимальные размеры прицепа для мотоблока

На большинстве прицепов можно работать сидя, благодаря установленному сидению. Прежде, чем подбирать прицеп для мотоблока, необходимо проверить его совместимость с самим мотоблоком. Также нужно учитывать прочность рамы и толщину стального листа, чтобы при эксплуатации мотоблока, не происходила деформация прицепа.

Давайте рассмотрим на конкретных примерах, каких размеров бывают прицепы.
Прицеп самосвальный ПМ-0,6С. Длинна прицепа 1400 мм. Ширина прицепа 1000 мм. Грузоподъемность 350 кг.

Прицеп мотоблочный с рессорами 7С. Длинна прицепа 2900 мм. Ширина прицепа 1000 мм. Высота прицепа 1200 мм. Максимальная грузоподъемность 500 кг.

Прицеп к мотоблоку самодельный. Длинна прицепа 2250 мм. Ширина прицепа 965 мм. Высота прицепа 885 мм. Грузоподъемность 400 кг.

Чертеж прицепа к мотоблоку

Этот прицеп может использоваться как с мотоблоком, так и с легковым автомобилем, и является трансформированным агрегатом. Оснащен простой подрессоренной подвеской.

Одно из назначений прицепа — возможность перевозить мотоблок автомобилем. Узел «Вилка» позволяет погружать и разгружать мотоблок одному человеку без особых физических усилий.

При отсутствии легкового автомобиля, прицеп оснащается кузовом и подсоединяется к мотоблоку. Вместо фрез на мотоблок устанавливаются колеса. У прицепа хорошая подрессоренная подвеска, благодаря чему наблюдается отличная мягкость хода, хорошая продольная устойчивость и практически отсутствует жесткость. Части прицепа способны легко разъединяться, что позволяет компактно хранить прицеп, в разобранном состоянии.

Длинна кузова составляет 2320 мм, ширина 1590 мм, а высота 500 мм. Ширина колеи — 1490 мм. Размеры кузова: длинна 1500 мм, ширина 1200 мм, высота 300 мм. Размер вилки 500х300 мм.

Возможности комплектации

Все части по деталям

Варианты использования прицепа

Размеры прицепа

Главное цель прицепа — перевоз груза. Сам прицеп — это промежуточное звено при транспортировки груза. Следовательно первостепенная задача при создании прицепа — достижение малого веса и хорошей грузоподъемности. Все элементы конструкции прицепа рационально используются. Вес шасси — 25 кг. Вес перевозимого груза — 200 кг. При хранении прицеп занимает очень мало места, и легко помещается в легковой автомобиль.

Мотоблок дизельный «Нева. Мотоблок дизельный Нева МБ23-SD23» Инструкция по эксплуатации и обслуживанию

Мотоблок Нева МБ-23СД27 — семейство мотоблоков из серии МБ-23 (утяжеленная техника, коробка передач 2 + 1, работающая в двух диапазонах), имеет дизельный двигатель Robin Subaru («СД»), мощность 5,5 л. п., класс «Профессионал» (серия DY) — для особо тяжелых условий эксплуатации длительное время на больших площадях. Сила тяги при предельной рабочей массе на стерриксе шипа (поверхность горизонтальная) не менее 180 Н (кгс).Его собрат, дополнительно оснащенный налобным фонарем для работы в темноте.

Универсальный одноосный силовой агрегат с дорожной формулой 2 * 2. Используется для работы в частных садах и огородах, на приусадебных участках, в саду и на стоянках, а также на фермах. Работает как с оборудованием, входящим в комплект, так и с другим дополнительным оборудованием.

Все модификации укомплектованы фрезами-культиваторами для обработки почвы, в том числе целинной, рыхлительной и фрезерной. Мотоблок, оснащенный дополнительным прицепным или навесным оборудованием, способен пахать, обрабатывать междурядья почвы, сажать картофель, выкапывать корень, скашивать траву, поливать и перекачивать воду, не предназначенную для питья, убирать снег, убирать территорию. , транспорт грузовой.

Конструктивные особенности МБ-23СД27

Двигатель Robin Subaru серии DY (производитель Япония), модель 27D, оснащенный кожухом красного цвета с черными вставками, имеет мощность 5,5 л.с.

Робин. — Фирменная продукция промышленного назначения.

Субару. — Бренд принадлежит Fuji Heavy Industrie (FHI).

Двигатели Robin Subaru, выходящие на российский рынок, в большинстве случаев выпускаются на заводе Китамото в префектуре Сайтам.

Серия DY — это дизельные профессиональные инженерные двигатели, которые были специально разработаны для оснащения сельскохозяйственной и строительной техники. Отличительная особенность — запуск двигателя с небольшим усилием, обратного удара нет.

За счет использования улучшенной системы механического сжатия пуска и новой конфигурации камеры сгорания гарантирован надежный запуск, усилия оператора при запуске сведены к минимуму.

Модель 27. — Дизельный четырехконтактный мотор с одним цилиндром, объемом 265 см3, диаметром поршня 75,0 мм, ходом поршня 60 мм, имеет принудительное воздушное охлаждение, максимальная мощность 5,5 л.с. при 3600 об. / мин. Маркировка D (Ведущий вал) означает выбор от коленчатого вала мощности двигателя.

Производственный процесс предполагает достижение технического прогресса в разработке многоцелевых двигателей.

В связи с достигнутыми конструктивными особенностями:

Максимальная эффективность.Минимальный расход и высокая эффективность сгорания топлива обеспечивает система непосредственного впрыска.

Минимальный шум. Минимальное давление сгорания топлива гарантируется синхронизированной системой впрыска и камерой сгорания. Благодаря чему значительно снижается уровень шума.

Легкий старт. Легкий запуск, как и в бензиновых моделях, достигается за счет ручного стартера автоматического декомпрессора центрифуги.

Минимальный уровень вибрации. Вал балансировочной системы был специально разработан для максимально плавной работы без вибрации.Для изоляции вибрации и шума корпус вентилятора изготовлен из специализированного материала «Damping Sheet».

Высокая производительность. Долгая эксплуатация гарантируют современные технологии, конструкцию картера, систему соединения ГБЦ и ГБЦ с натяжным болтом, систему принудительной смазки.

Повышенная надежность достигается за счет усовершенствованной конструкции двигателя и литого корпуса, коленчатого вала из высокоуглеродистой стали, системы автоматической декомпрессии.

Низкая температура масла в сложных условиях эксплуатации, конструктивное исполнение каналов охлаждения определенной формы на головке блока и на блоке цилиндров, усиление коленчатого вала обеспечивают максимальную надежность.

Низкая концентрация ядовитых веществ в выхлопных газах соответствует требованиям по выбросам выхлопных газов: American EPA Phase 2 (2002), Japanese (2003).

В качестве системы пуска используется ручной реверсивный стартер, подтяжной шнур (электростартер — опция). Масса «сухого» двигателя — 29,5 кг.

Топливный бак, объем — 3,2 л.

Масло, объем — 0,9 л.

Оборудован трансмиссией, состоящей из сцепления и коробки передач (КПП).

Сцепление Имеет механический механизм за счет натяжения клиновидного ремня трансмиссии. В его состав входят: клиновой ремень, натяжной ролик с рычагом, витая пружинная пружина, рычаги тяги и управления, расположенные на рулевом колесе. При нажатии на рычаг с левой стороны руля, перемещаясь, ролик создает необходимое натяжение приводного ремня, вращение от двигателя передается на ведомый шкив коробки передач.

Редуктор Цепь зубчатая механическая в алюминиевом корпусе маслонаполненная (2. 2л). В моноблоке предусмотрена одна передача назад и две вперед, которые переключаются с помощью ручки на коробке передач. При перестановке приводного ремня в потоках на ведомом и ведущем шкивах возникает 2-й диапазон значений скоростей вращения выходного редуктора коробки передач. Таким образом, осуществляется 4 передачи и 2 передачи обратно.

Переключая передачи, можно выбирать скорость в зависимости от вида работ или перевозки груза. На первой передаче скорость равна 1.8 км / ч — применяется для агротехнических тяжелых работ на опасно-сложном грунте, в четвертой передаче со скоростью 12 км / ч — применяется при транспортировке грузов массой не более 500 кг на тележке.

Механизм несогласия полуоси — Установлен в коробке передач, механический, гарантирует поворот влево (поворот) мотоблока. С ним облегчается поворот влево за счет того, что левое колесо перестает вращаться. Рычаг на левой стороне руля предназначен для активации приводного устройства разблокировки КПП (слева). Благодаря механизму возможен легкий поворот с 8-ми фрезерными фрезами.

Тяга силовой шкив — боковой шкив под клинорем трансмиссии, размещенный перпендикулярно оси симметрии (продольной) мотоблока. Скорость вращения аналогична частоте вращения коленчатого вала двигателя. От шкива ведущего вала проходит клиноремовая трансмиссия, вращение передается от коробки отбора мощности. Используется для подключения оборудования для работы на открытом воздухе.

Рама — это углеродистая штампованная сталь в количестве 2 шт. Он крепится и фиксируется болтами коробки передач, двигателя, защитных крыльев, узла регулировки рулевого управления в горизонтальном положении. В хвостовой и передней частях рамы имеются кронштейны, шпилька и сцепка для монтажа и фиксации подготовленного и рекомендованного к применению приспособления.

Кронштейн сцепления и кронштейн сцепления — С их помощью стыкуется сменная прицепная техника, не требующая рабочего привода (картошка, змейка, тележка, плуг).

Штифт на раме (спереди) — используется для крепления переднего оборудования, такого как роблы, щетки, отвалы, грузы.

Ограничитель глубины стрижки и обработки — Устанавливается в задней части мотоблока, используется для ограничения скорости движения и глубины обработки почвы при обработке почвы, устанавливается на разной высоте в зависимости от типа обрабатываемой почвы.

Культиваторы-фрезы — Устанавливаются на левую и правую половину редуктора, служат для рыхления, резервуар не поворачивается.

Пневматические колеса предназначены для транспортировки мотоблока с установленным на нем оборудованием и без него.

Дополнительное оборудование

Всего около 20 наименований. Помимо основного оборудования МБ-23СД27 может использоваться с ним, плуг, рядок, почвы, борона, картофель, снегоочиститель, грабли, роторная косилка и т. Д.

Технические характеристики Мотоблока Нева МБ-23СД27

Двигатель	Дизель Робин Subaru DY27-2D
Мощность двигателя
Рабочий объем
Объем топливного бака
Вид топлива	дизель
Количество скоростей	4 вперед / 2 назад
Скорость вперед	1 — 3. 76 / 3,01; 2 — 12,3 / 11,45 км / ч
Скорость назад	3,21 / 2,57 км / ч
Сцепление	Клинорем Трансмиссия с натяжным роликом
Редуктор	механическая, зубчатая, цепная
Ширина обработки
Глубина обработки
	шкив на клинорем
	союз
Дорожный просвет
Ширина короля
Реверс радиуса
Количество мельниц
Диаметр фрезы
Частота вращения	20-160 об / мин
Габаритные размеры (д * ш * в)	1740 * 650 * 1300 мм

Дизельный мотоблок Нева МБ-23-СД предназначен для длительного срока службы в тяжелых почвах, а также для выполнения хозяйственных работ, требующих особо длительных и интенсивных нагрузок на оборудование. Обеспечивает круглогодичное использование и установку всего спектра навесного оборудования.

Моторный ветрозащитный блок MB-23 оснащен одноцилиндровым четырехтактным дизельным двигателем Robin-Subaru, обеспечивающим максимальный крутящий момент на низких оборотах, высокую тяговую мощность, экономичный расход топлива.

MB23-SD Neva обеспечивает работу на небольшой пахотной скорости 2 км / ч, что позволяет эффективно использовать мотоблок в сельском хозяйстве, требуя большой движущей силы (например, при вспашке или садке).Масляный насос, установленный на двигателе, обеспечивает оптимальный режим смазки.

Дизельный мотоблок Нева МБ-23СД выполняет весь комплекс агрономических и хозяйственных работ: культивация, прожорливание, нарезка борозд, вспашка плугом, выкапывание корня, полив и водяной насос, окучивание травы, очистка снега (снегоочистителями, лопатой или лопатой). кисть), транспортировка (с адаптером).

Моторы мотоблока Нева МБ-23СД

Данный дизельный мотоблок оборудован двигателем или от. У него четыре передних и две задние передачи.Максимальная скорость достигает 12,5 км / ч. При работе фрезами ширина захвата составляет от 86 до 170 см, а глубина рыхления — 20 см.

МБ-23-СД Нева рассчитана на продолжительную работу в любых погодных условиях. Мотор без проблем заводится в жару и сильный мороз. Техника отлично справляется с трудоемкими сельскохозяйственными работами, транспортировкой грузов, уборкой снега. Конструктивная особенность — наличие небольшой скорости плуга, не превышающей 2 км / ч.

В дизельном двигателе DY23 / DY27 используется тип масла не ниже SS, который определяется в соответствии с классификацией API.Первая замена производится через 25 часов эксплуатации. Последующие замены смазочного материала производятся через 100 часов.

Характеристики

• маслонаполненная шестерня цепная передача
• дизель Durable Engine
• низкая пахотная скорость (2 км / ч)
• высокая тяга (190 кгс)
• масляный насос
• многофункциональное использование

Технические характеристики

• Сцепление. В состав ремня входят: клиновой ремень, натяжной ролик с возвратной пружиной, рычаги регулировки натяжения, расположенные на рулевом колесе.Когда рычаг нажат с левой стороны движения рулевого колеса, вал создает желаемое натяжение приводного ремня на ведущем зубчатом шкиве.
• Редуктор. Коробка передач механическая, в алюминиевом корпусе с объемом масла 2,2 литра. Моноблок предполагает увеличение количества скоростей вдвое, что достигается переключением ручки на приводе. При перестановке приводного ремня на ведущие шкивы появляется 2-й диапазон скоростей значений выходной шестерни полуоси.Таким образом, реализуются 4 программы вперед и 2 назад.

Изменение скорости выбирается в зависимости от вида работы или транспортировки. На первой передаче для тяжелых сельскохозяйственных работ с высокой скоростью 1,8 км / ч, на четвертой передаче скорость 12 км / ч используется для перевозки в прицепе грузов массой до 500 кг.

• В редукторе установлен механизм разделения полуосей, обеспечивающий левый поворот (поворот) мотоблока. С ним облегчается левый поворот за счет того, что перестает вращать левое колесо.Рычаг на левой стороне руля предназначен для активации устройства разблокировки приводного устройства (слева). Благодаря механизму обеспечивается простой поворот с 8 резцами.
• Шкивы в боковом шкиве клиноремонтной трансмиссии, расположенные перпендикулярно мотокультиватору оси симметрии (продольной). Частота вращения аналогична частоте вращения двигателя. От ведущего вала шкива через клиновидную передачу передается вращение Б.Вал отбора мощности используется для подключения внешнего рабочего оборудования.
• Рама — стальные штампованные квадраты в количестве 2 шт. Крепится и фиксируется болтами редуктора, двигателя, защитных крыльев, рулевого узла по горизонтали. В задней и передней частях рамы имеются кронштейны и пережимная муфта для установки и крепления рекомендованного приспособления для использования навесного и прицепного оборудования.
• Крепежная муфта и соединительный кронштейн — с их помощью крепится съемное тягово-сцепное устройство, не требующее рабочего привода (окладыш, прицеп, плуг и т. Д.)).
• Шпилька на раме (передняя) используется для крепления передних креплений, например граблей, щеток, отвалов, грузов.
• Кушетка и ограничитель глубины устанавливаются в задней части мотоблока, служат для ограничения скорости и глубины культивации, при культивации устанавливаются на разную высоту, определяемую типом обрабатываемой почвы.
• Фрезы культиваторов устанавливаются на левый и правый осевые валы редуктора, используются для рыхления.
• Колеса пневматические предназначены для транспортировки мотоблока с установленным оборудованием и без него.
• Дополнительные обращения. Навесное оборудование для мотоблока Нева насчитывает около 20 наименований. Помимо основного оборудования на МБ-23 можно использовать плуг, почву, борону, картофель, снегоуборочный комбайн, грабли, косилку роторную и др.

Общие технические условия

Тип мотоблока по ГОСТ 28523-90	Heavy
Размеры мотоблока (не более)	Длина: 1740 мм Ширина: 650 мм Высота: 1300 мм
Сухая масса (масса)	112-115 кг (до 125 кг с фарой и электростартером)
Тяговое усилие	194 кгс
Прогрессивная частота вращения при оборотах двигателя 3600 об / мин	Первая передача: 3. 76 км / ч Вторая передача: 12,3 км / ч Задний ход: 3,21 км / ч
Угол поперечной статической устойчивости	15 °
Вал отбора мощности (BOM)	Шкив на клинорем
Ходовая часть	Одноосная, колесная формула 2 × 2
Дорожный просвет	14 см
Трансмиссия	Механическая, зубчатая цепь
Число передач	Четыре передачи — передний поворот Две передачи — задний ход
Колеса	Пневматические — 4.5 × 10
Колея	Переменная, ступенчатая регулировка
Ширина King	Нормальная: 32 см С удлинителем: 57 см
Радиус вращения	110 см
Диаметр культиваторов	36 см
Захват ширины	4 ножа: 0,86 м 8 ножей: 1,6 м
Глубина обработки почвы	до 20 см
Рулевой механизм	Тяга регулируемая
Двигатель	4-тактный, дизельный, одноцилиндровый

Для выполнения небольшого объема работ на приусадебном участке используется мотоблок Нева. Универсальный мобильный инструмент на базе одноосного шасси имеет несколько модификаций, оснащенных навесным оборудованием.

Виды мотоблоков

Модельный ряд представлен несколькими типами мотоблоков, которые отличаются друг от друга установленным двигателем.

Среди лучших агрегатов выделяются:

• МБ-2Н Мультигро Хонда 5,8 л. из.;
• МБ-2К;
• МБ-2Б;
• МБ-2С;
• МБ-23.

Мотороблоки Нева предназначены для работы на любой основе, создают глубину обработки до 32 см.Хорошие показатели у агрегата МД-23СД, оснащенного дизельным двигателем субару объемом 7 л. из.

Среди всех моделей эта самая востребованная. Универсальное мобильное средство МБ-23 представляет собой тяжелую установку с двигателем объемом 10 литров. из.

Многие модели оснащены профессиональными двигателями BRIGGS & STRATTON объемом от 6 до 7,5 литров. из. Популярностью пользуется агрегат НЕВА — мотоблок оснащен компактным импортным двигателем.

Мотор обладает значительным тяговым усилием и прошел длительные моторные испытания.Система переключения передач проста в эксплуатации, обеспечивает оптимальную скорость для выполнения любых работ по вспашке земли.

Основные настройки

Главное свойство мотоблока — надежность и качество. Технические характеристики модели МБ-23 9 л. из. позволяют оценить мотобок как конструкцию с высокими характеристиками.

Базовые компоненты для модели МБ-23:

рама
• ;
Коробка передач
• ;
• трансмиссия;
Двигатель
• ;
• фрезы;
• кронштейн сцепления.

Максимальная скорость движения устанавливается с помощью коробки передач, которая имеет 3 скорости для движения вперед и одну для заднего хода. Часто в процессе работы возникает необходимость изменить скорость движения агрегата. Для увеличения задней скорости на мотоблоке необходимо использовать NEVA для переустановки приводного ремня.

Универсальное мобильное устройство имеет дополнительное оборудование:

• плуг;
• окучник;
• фрезы;
• картофеля;
• косилка сегментно-роторная;
• прицеп.

Рабочий объем мотора — 306 см³, мощность — 10 литров. из. Стеклопластиковая система мотоблока помогает устройству безотказно работать в любых погодных условиях.

Перед началом вспашки техника работает. Пользователь следует всем правилам, указанным в инструкции. Если возникает проблема, как сделать заднюю скорость на мотоблоке для вспашки тяжелой почвы, произведите замену зубчатой ​​пары, установленной в колесных редукторах. Монтажная шестерня увеличивает скорость на 1.5 раз. Возможен второй вариант — установка покрышек большого диаметра (704 мм).

Дизель-агрегат

Описание Mobile Mobile ЗАО «Красный Октябрь» позволяет судить о качестве продукции, мощности и цене. Дизельный мотоблок Нева комплектуется двигателем японской марки Robin Subaru DY27-2D.

Мотор

имеет мощность 5,5 л. из. На каждую модель культиватора установлено навесное оборудование:

• косилка;
• штук корневых моделей модели B904L;
• инвентарь для уборки снега.

В мотоблоке «Нева» применена функциональная и простая в использовании система передач. Версия Pro Diesel оснащена фарами и электростартером.

Простая облегченная модель оснащена топливным баком на 3 л. Дизельный двигатель может быть оснащен водяным охлаждением, что позволяет увеличить КПД агрегата при работе с большими нагрузками.

Масла, заливаемые в двигатель, должны соответствовать марке, предоставленной производителем. Работа дизельного двигателя агрегата осуществляется после его разложения.Разборка агрегата предназначена для удаления смазки с внешних поверхностей узлов и деталей, прогрева дизеля. Сколько операций в процессе разложения необходимо провести, указано в инструкции.

Пользователь встречает работу агрегатов в зимних условиях, так как мотокультиваторы требуют заправки регулятора маслосборника смесью 50% дизельного топлива и 50% масла МС-14. Зимой топится дизелем, горячая вода и масло. Запрещается запуск холодного двигателя.

Характеристики шестерни

Благодаря увеличенному количеству передач пользователь может выбрать подходящую скорость для выполнения любой сельскохозяйственной операции. Он имеет повышенное передаточное число, что дает возможность увеличить возможности агрегата при меньшей мощности.

Незарядный редуктор снабжен силиконовым герметиком, обеспечивающим улучшенное покрытие корпуса. Особенностью устройства мотоблока НЕВА является то, что компоненты, необходимые для переключения передачи, установлены на его внешней части корпуса.

Редуктор мультиаагро — механический, зубчатый, цепной, имеет обтекаемую форму, что снижает сопротивление в процессе вспашки почвы. Уровень масла в коробке передач обеспечивает успешную работу агрегата и защищает двигатель от преждевременного износа.

Перед тем, как заливать топливо, необходимо ознакомиться с правилами обращения с коробкой передач. Пользователь обязан ориентироваться в цене и качестве жидкости, чтобы справиться с заменой масла в КПП мотоблока.

Обязательно обращайте внимание на степень вязкости материала и специальные добавки. Multi Agro Reducer заправлен трансмиссионными маслами Zic 10W40 стандарта API-SM / CF. Технические характеристики смазочного материала Super T-3 85W-90 следует изучить перед заливкой его в коробку передач.

Мотороблок Руководство по эксплуатации МБ-23Б-8.0 Нева

Малогабаритный агрегат комплектуется прицепными и навесными орудиями для вспашки, рыхления, обработки почвы. Инструкция по эксплуатации знакомит пользователя с общими положениями, в которых указана информация о работе мотоблока, обслуживании и хранении агрегата.

Инструкция по эксплуатации содержит информацию о возможных неисправностях и советы по их устранению. В инструкции отмечены особенности двигателя для любой модификации мотоблока.

В мануале Мотороблок Компакт — это назначение основных частей агрегата:

коробка передач
• ;
• механизм сцепления фрез;
• кронштейн сцепления;
• Ограничитель глубины культивации.

Пользователь, ознакомившись с механизмом управления мотоблоком, определяет, как увеличить скорость при вспашке тяжелого грунта.В мануале указан рычаг, позволяющий переключать скорости при работающем двигателе и выключенном сцеплении на нейтральную передачу.

Ускоренная работа мотора с искаженной вибрацией — повод осмотреть мотоблок и устранить поломки. Обычный набор фрез при повреждении кромок ножей полностью заменяется.

К мотоблоку прикреплены сборочные единицы и детали коробки передач, ходовой части, двигателя ДМ-1К. Комплектующие для двигателей моделей ДМ1К-6,2 и ДМ1К-7.5 представлены:

• комплект клапанной группы;
Поршень
• с шатуном 005.40.0350 (позиции 6, 7, 8, 9, 0, 11, 12).

Производитель предлагает комплект запасных частей переключения передач к агрегатам МБ-2 и МБ-23. В ассортименте есть комплектующие для Мотороблока Нева — в оснащение входит рычаг разблокировки Т-650Р, рычаг сцепления и др.

Коробка передач мультигро с удлиненной коробкой передач входит в состав запчастей к многоскоростному двигателю Мотоблок МБ-2.Рычаг переключения скоростей универсального мобильного средства комплектуется другими запчастями. Поставка комплектующих осуществляется по заказу потребителя согласно накладной и накладной.

Ремонт агрегата

Владелец изучает устройство мотоблока и своевременно устраняет неисправность. При работающем двигателе появление возгорания, из глушителя выходит черный дым, на свече зажигания образуется зажигание.

В этом случае нужно разобрать воздушный фильтр и очистить его.Если искра пропала, двигатель не запускается, но свеча мокрая, определить причины отказа в системе зажигания. Владелец мотоблока чистит электроды, ополаскивает и сушит детали. Разобрать необходимо, соблюдая следующие правила:

• слейте масло из картера;
• установил заглушку топливного отверстия;
• отсоедините шланг и воздушный фильтр.

Далее следует демонтировать остальные части двигателя. Перед началом сборки двигателя детали очищают от грязи, промывают узлы для установки.При настройке кривошипно-шатунного механизма проверяется работоспособность маслосъемных колец.

Поршневые кольца меняют только комплексные.

Двигатель ДМ-1-01 и его модификации

Мотоблок

Нева оснащен экономичным двигателем объемом 6 л. из. Используется рабочее топливо: бензины марок АИ-80, АИ-92 по Ту-38.001165-2003. Карбюратор оснащен воздушным фильтром, позволяющим осуществлять легкий пуск при низких температурах.Автоматический декомпрессор снижает усилия при запуске. Стабильная работа обеспечивает бесконтактное электронное зажигание.

Двигатель состоит из деталей:

• кривошипно-шатунный механизм;
• газораспределительных систем;
• топливный механизм;
• подача воздуха и отвод обработанных газов.

Зажигание мотоблока необходимо для обеспечения непрерывного искрения в свече.

Перед началом работы двигатель охлаждается.Топливный бак заправлен бензином в количестве 2-х литров, производим пуск холодного (непрогретого) мотора.

Некоторые пользователи не знают, как увеличить частоту вращения коленчатого вала. Чрезмерная нагрузка без прогрева приводит к быстрому износу пар поршневой группы и, как следствие, к их стыковке.

Дизельный мотоблок Нева МБ-23СД-27 — еще одна новинка петровского производителя малой сельхозтехники, которая, в отличие от других моделей, оснащена профессиональным дизельным двигателем Subaru DY27-2D премиум-класса.Эта модель построена на 23 базе данных, которая считается самой мощной в линейке. Большой вес 112 кг позволяет уверенно пахать целину даже без дополнительных утяжелителей. Мощность мотора в 5,5 лошадиных сил не кажется очень большой, но не забывайте, что этот силовой агрегат дизельный, а значит даже на низких оборотах достигается очень высокий крутящий момент. Эта особенность движка делает этот мотоблок одним из самых мощных и сокровищ среди всех 23 баз. В остальном это тот же мотоблок при всей его универсальности и функциональности.Благодаря Power Selection вала можно установить всю линейку навесного оборудования, а прицепное оборудование подключается по классической схеме с обратной стороны устройства. Зимой можно установить роторный снегоуборщик, вычитающую щетку или снежный коврик. С помощью этих насадок можно эффективно бороться со снегопадами, убирать дорожки и другие приусадебные территории. Ротационная косилка, насос-насадка, картофель, картофель и т. Д. Пригодятся в теплые месяцы. Установив мотоблок, вы сможете перевозить урожай и другие грузы, полезной массой до 500 кг включительно.

Мотоблок Нева МБ-23СД-27 с дизельным двигателем Subaru DY27-2D производится в Санкт-Петербурге на заводе «Красный Октябрь». Стоит отметить, что вся продукция этого предприятия проходит добровольную сертификацию и полностью соответствует самым строгим европейским стандартам качества и безопасности. Отдельного упоминания заслуживает коробка передач этого мотоблока, она зубчатая и закрыта в прочном алюминиевом пылезащитном корпусе. Его уникальность заключается в беспрецедентно высоком тяговом усилии в 180 кгс и в уникальной стойкости к экстремальным нагрузкам.Для удобства предусмотрено использование рычагов управления, регулируемая в двух плоскостях рулевая колонка, система облегчения запуска двигателя, резиновые накладки на рукоятках, пневматические колеса с самоочищающимся протектором и удобное взвешивание всего устройства.

Если Вы хотите купить Мотоблок МБ-23 МБ-27 с дизельным двигателем SUBARU DY27-2D в Москве на выгодных условиях, то сайт «Сайт» поможет в этом. Предлагаем дилерские цены производителя на всю продукцию Нева, предоставляем официальную гарантию и предоставляем полный пакет со всей необходимой документацией.Придя за данным товаром в наш розничный магазин в Щелково, мы с радостью предоставим вам дополнительную скидку на самовывоз или подарим практичный подарок.

Характеристики дизельного мотоблока Нева МБ-23СД-27

• Профессиональный мотоблок для выполнения огромного перечня работ по сельскому хозяйству, рассчитан на повышенные нагрузки.
• Дизельный японский двигатель Robin-Subaru DY27-2D премиум-серии, мощности и надежности которого хватает для длительной и непрерывной эксплуатации на сложных земельных участках.Двигатель обладает впечатляющим ресурсом более 5000 часов, низким уровнем шума и вибрации, показывает лучший крутящий момент в своем классе и имеет систему принудительной смазки.
• Мотоблок изготовлен на тяжелой базе МБ-23 и имеет массу 112 кг, что позволяет эффективно работать на целинных и плотных почвах с большим содержанием суглинки.
• Уникальная запатентованная коробка передач позволяет искать лучший в своем классе тяговый момент, имеет высокую прочность и закрыта литым алюминиевым и пыленепроницаемым корпусом.
• Регулируемое рулевое колесо позволит индивидуально настроить управление под любого оператора.
• Возможность использования всего модельного ряда навесного и прицепного оборудования к мотоблокам МБ.
• Функция несовпадения колес позволяет без усилий развернуть и повернуть эту модель в одном месте.
• Легкий пуск мотора благодаря встроенному декомпрессору.
• Возможна дополнительная установка для установки электростартера.
• Низкий расход топлива при высокой мощности и высоком крутящем моменте.
• Высокий уровень сервисной поддержки по всей России.

Прицеп унтук мотоблок — alat yang berguna

Сетяп хари, мерека менгада-адакан перанти бару, ян директук унтук мемудахкан кехидупан манушиа дан керджанья. Pengecualian адалах тидак, дан сектор пертаниан. Untuk memberu seseorang dalam proses penuaian dan penanaman negeri datang mesin mekanikal. Дан Ян Палинг penting Saiz, дари bajak mekanikal Untuk menggabungkan.

Belakang rumah semakin mendapati peralatan tersebut seperti berjalan-belakang traktor. Dengan ia adalah mungkin untuk mendarat дан proses, dan untuk mengumpul tuaian masak. алат ян амат diperlukan semasa operasi adalah treler Untuk motoblock.

Ini jenis treler pembinaan mungkin beberapa jenis. Ян Утама ialah treler berdedikasi дан серба болех. Ян теракхир иници болех дигунакан далам гандинган денган петани. саиз янь бербеза-беза дари вагон кесил, ян хампир тидак муат сату оранг, унтук трелер кесил янь болех мембава муатан 800 кг.

Трейлер для мотоблока adalah satu perkara yang penting di belakang rumah. Олег kerana reka bentuk badan boleh condong untuk memunggah mudah. Джуга, петани иту пелуанг унтук менджаланкан керджа-керджа самбил дудук. Fakta ini menimbulkan produktiviti tenaga pekerja дан rawatan tanah mengambil masa yang kurang.

Керана кеньатаан бахава анак пади денган трелер, харга ян чукуп (далам джарак 30-35.000 рублей) бесар тидак болех дидапати денган баньяк перанти, баньяк пеминат дапат мембина перанти ини мудах дири сендири.

Jika kita mengambil kira model kilang, akan ada treler Untuk yang paling Popular di «Neva» motor petani. Ini jenis peranti treler dibuat hanya daripada keluli tergalvani. Ini memantu untuk menggunakkan berlakunya hakisan, ян акан мемболехкан untuk маса янь лама Untuk menggunakan treler untuk мотоблок.

Jika Anda Tidak Mempunyai Wang Yang Cukup Untuk Mempunyai Towbar, Baik Untuk Anda Mongkin Tidak Maklumat Mengenai Bagaimana Untuk Mempunyai Wang Yang Cukup Untuk Mempunyai Towbar.

Sebagai permulaan kita akan mengerti, dari apa yang ia terdiri daripada bahagian-bahagian asas. Dalam kebanyakan kes ini bingkai, Bodywork, roda, pembawa planet. Elemen terakhir terdiri daripada beberapa bahagian. Ян Утама Адалах Тян, Ян Bersambung terus ke pemasangan engsel.

Syarikat penerbangan itu perlu direka mengikut ciri-ciri Individual orang yang secara langsung akan menggunakan treler. Ia adalah perlu untuk mengambil kira panjang mengendalikan tampuk, jadi berapa lama akan menjadi sukar untuk duduk dengan tangan terulur.

rangka pembuatan — proses yang agak bertanggungjawab. Untuk asas-asas yang mesti menggunakan kabin keluli, bar, bulat dan tiub segi empat tepat. Семуа унсур-унсур ян салинг тахан лама кимпалан.

Untuk mengeluarkan gandar akan rod keluli yang mencukupi dengan диаметр секуранг-курангня 30 мм. Штанга дилампиркан кепада бадан берсама мембуджур дан лонжероны. Ia menggunakan sokongan bersudut dan tudung yang dipanggil.

Oleh itu, mengetahui acara kemuncak reka berjalan traktor, anda akan dapat Untukmbuat ia.Дан kemudian ia semua bergantung kepada imaginasi дан kemahiran anda.

Мотоблок nova mini — 314167.info

Киланг песават теркенал Красный Октябрь в Санкт-Петербурге sejak tahun 2002 telah menganjurkan pengeluaran peralatan perkakas baru ЗАО «Красный Октябрь-Нева». Мото-блок дан пенанам Нева, ян дихасилкан олех киланг, мемуньяи репутаси янь семпурна унтук технологии янь мурах дан болех диперкай. Алат мотор Нева дижуал ди румах дан ди луар негара, дисервис олех 160 киланг ян телах дитубухкан, пусат перхидматан.

Perbezaan utama antara penanam дан мотоблок

Kilang menghasilkan penanaman дан мотоблок. Perbezaan antara teknik ini saya ingin menentukan khusus pada contoh jenama «Нева». Tujuan utama para penanam adalah Untuk bekerja dengan tanah itu. Мотоблок dengan bantuan tiub selektif tambahan boleh melakukan kerja dengan alat навесной — mengeluarkan salji, rake hay dan melakukan operasi lain di mana ia diperlukan untuk mengambil kuasa enjin ke batang tambahan.

Mengikut kuasa motoblok itu, ia lebih kuat, kotak gear mempunyai kotak gear, kawasan pemesinan yang besar.Penggembala lebih kecil, menggunakan cacing дан reducer rantai ,mereka sederhana дан ringan дан mengendalikan кавасан янь lebih kecil.

Satu lagi perkara penting, penanam Neva moden dengan enjin Subaru boleh melakukan banyak jika anda menggunakan lampiran yang sesuai. Bagi pemilik musim panas, seorang penanam dianggap sebagai alat buruh yang mudah. Penduduk kampung melampirkan kerusi, kereta, memasang alat untuk motoblock дан Dia bekerja sepanjang tahun. Memilih antara motoblock дан penanam, perlu mengetahui perbezaan ini supaya alat tersebut dapat memenuhi harapan.

Penggubal Neva menikmati reputasi янь байк, мула мункул модель дугаан дари пенгелуар ян сама, тетапи ди бавах нама янь бербеза. Syarikat itu memberi amaran bahawamereka menghasilkan penanamanmereka hanya di bawah jenama Neva.

Penggubal Neva dianggap peralatan profesional. Ia berbeza дари teknik tempat pengeluaran — hanya pengeluaran sendiri menggunakan enjin Subaru, Honda atau Briggs. Модель disesuaikan untuk digunakan selain daripada kilang, alat lain untuk pembiakan.Tetapi dalam set lengkap penanam hanya pemotong. Алат тамбахан — букит, полонник дибели секара берасинган. Penanam yang paling berkuasa Neva MK 200 lampiran sudah menggunakan мотоблок. Агрегат kuasa dengan kuasa на выходе себаняк 6 л. денган. мемболехкан анда менингкаткан бебан, дан река бентук канопи телах димоденкан.

Keupayaan teknikal penanam «Нева-Мини»

Petani petrol adalah permintaan yang paling dalam kotej musim panas. Алат Ини Акан Менангангкат Танах Валаупун Дара, Тетапи Мудах Унтук Диурус, Ян Мемболехкан Анда Бекерджа Денган Мерека Валаупун Соранг Лелаки Усиа Ланджут.Penggemar mini adalah siri mesin yang berasingan dengan produktiviti янь rendah.

Penggali «Нева Мини» adalah kelas mesin yang berasingan yang dilengkapi dengan enjin Subaru dengan kapasiti aci 4,5 литра. денган. Unit ini direka untuk pemprosesan mendalam tanah pelbagai ketumpatan.

Tetapi penanam ini adalah bunyi yang paling rendah. Ини дифасилитаси олех сусунан энджин денган сусунан индап атас, река бентук Робин-Субару EX-13. Нод янь selebihnya digunakan сама сеперти MK-200 янь lebih berkuasa.Mekanisme mini mudah dinaikkan oleh tukang untuk motoblok, dan kanopi untuk MB-2 sesuai.

Танпа менгубах элемент структура, далам конфигураси авал, я мелаксанакан операси:

• пенанаман танах денган мембаджак;
• menggali kentang;
• membersawa sebuah bukit satu atau dua baris;
• boleh bekerja dengan cakera cakera.

Данные текникал «байи»:

• лебар джалур ян дипрозес адалах 96 см;
• биланган келаджуан — 2 танпа себаликня;
• lajur stereng boleh laras dalam 2 kedudukan;
• кедаламан пемпросесан — 30 см;
• коплинг — тали пингган;
• memandu — рантайан:
• penghantaran tiga peringkat, pengurangan gear minyak gear gear;
• берат — 55 кг.

Perbezaan utama penanam Neva MK 80, 100, 200.

Semua penanam Neva dicirikan sebagai alat pemprosesan yang padat dengan berat badan rendah, pusat graviti yang rendah, yang menghalang terbalik. Enjin Subaru dilengkapi dengan sistem pencucuhan elektronik. Kotak gear rantaian gear mempunyai kecekapan tinggi dalam kuasa. Semua модель mempunyai roda pengangkutan depan. Семуа блок муат ди далам керета.

Pembuat Neva MK-80 mempunyai 6 pemotong, yang memolehkan pemprosesan jalur dengan lebar sehingga 90 дан кедаламан 21 см.Единица первоначального диленгкапы dengan enjin Subaru, enjin 4.5 литрового хода empat. Денган., Денган Сусунан Иньяп Бавах. Kotak gear 3-peringkat dan pemacu Клиновой ремень digunakan. Тердапат себаликня, янь мембуат керджа лебих мудах. Enjin berjalan pada petrol AI-92 дан AI-95, dengan minyak transmisi SAE30 atau SAE10W30, bergantung pada suhu udara ambien.

Penggubal Neva MK-100 dilengkapi dengan enjin Робин Subaru dengan lengan besi tuang kebuk pembakaran. Мощность куаса 3,5 — 5,0 кВт. Penanam direka untuk kerja sepanjang musim.

Ciri-ciri teknikal Instrumen:

• jenis enjin — dengan ingap yang lebih rendah;
• volum kerja kebuk pembakaran 183, 143 см 3;
• Шестерня Билангана — 1 кэ хадапан, 1 белаканг;
• лебар джалур адалах 95 см;
• peralatan pilihan — cakera sisi.

Secara umum, pekerja yang tidak tahan terhadap kekuatan sederhana.

Penggubal Neva MK-200 pada mulanya dicipta sebagai alat sejagat, yang boleh menggantikan walaupun minitractor.Пада пенанам адалах энджин янь куат Subaru EX17, seorang profesional. Мотор Ини Мудах Дигунакан Дан Мэмпуньяи Хаят Перхидматан 5000 Джем. Редуктор rantai dalam kes aluminium boleh dilindungi dari kotoran dan kelembapan.

Kotak gear pelbagai warna memberi model 3 kelajuan teratas yang menghidupkan stereng. Ини бермакна анда болех менггунакан мана-мана лампиран далам керджа анда.

Fungsi utamanya ialah untuk menaikkan dan melonggarkan tanah, ia dilakukan pada kedalaman 32 dengan lebar jalur 90 cm.Сетелах перубахан кесил, пенанам акан мемотонг, бекерджа денган баджак салью, мембава бебан.

Ciri khas penanam Neva MK-200:

• Kotak gear unik dengan 3 langkah dalam perumahan yang kukuh;
• 2-скоростной доместик пертама, dengan mekanisme terbalik;
• Бадан компак ян байк дан блок ян болех дитанггалкан мембуат пенгангкутан болех диаксес ди далам керета;
• Рода Депан дуа Кали Ганда.

Penanam kegunaan universal telah ternyata.

Кинехан дари пасаран темпатан пенггемар мотор адалах бахава кебаньякан продукт ян дихасилкан дихасилкан бердасаркан продукт советский ян лама. Asal-usul tidak berbeza dan penanam motor Neva MK-100 ia mempunyai beberapa pengubahsuaian yang menyalin penampilannya дан beberapa параметр teknikal, tetapi populariti diperoleh secara eksklusif olehmemeka yang telah telah.

Nombor модель пенанам мотор Нева МК-100

Kedudukan populariti kegemaran boleh dipanggil model Neva MK-100-07 дан pengubahsuaiannya Neva MK-100-07R.Mereka hampir sama, kecuali hakikat bahawa varian kedua mempunyai cakera pelindung yang menghalang tumbuhan kebudayaan daripada diketatkan ke dalam organ kerja semasa merumput di baris.

Salah Satu Versi Terkini Neva MK-100-08 juga patut diberi perhatian walaupun kuasa enjin berkurangan. Pilihan utama untuknya ketika membersi diberikan melalui peralatannya. Ia adalah satu yang diperluas, dan mempunyai sejumlah penambahan berguna, contohnya:

Ia memasang jenama enjin baru Robin-Subaru EX 13.

Versi lama penanam, contohnya, Neva MK-100-04 Untuk perbandingan mempunyai berat badan lebih sedikit (дан джумлах танки бахан бакар ян лебих кесил), ян тидак селалу практикал далам мемы тах ян берат. Пада модель представляет собой четырехместный автомобиль Honda GC135, сертапада Neva MK-100-05. Пада модель лама Нева МК-100-02 bukan enjin Jepun, pengubahsuaian Briggs Stratton Amerika telah dipasang.

Penanam мотор мотор Neva MK-100

Peranti penanam motosikal Neva MK-100

Penghantaran untuk penanam ini, модель bergantung kepada, adalah tali pinggang V atau transmisi rantaian gear.

Bagi reka bentuk, ia di sini direka supaya pusat graviti serendah mungkin. Sekiranya terdapat berat badan yang tidak mencukupi, beban tambahan boleh diletakkan terus pada sokongan yang terletak di bahagian depan.

Antara ciri reka bentuk ialah roda lipat yang digunakan untuk mengangkut alat tersebut. Dimensimbolehkan anda menyesuaikannya walaupun ke dalam kereta.

Rupa penanam motor Нева MK-100

Penggunaan bahan api penanam Neva MK-100

Penggunaan enjin 4-tkatyh, memberikan kelebihan yang tidak dapat dibandingkan untuk MK-100 motor Neva.Pertama, ia dapat mengurangkan jumlah pelepasan berbahaya ke atmosfera, дан kedua, dengan ketara mengurangkan penggunaan bahan api. Модель terbaru, terutamanya, Neva MK-100-07, Neva MK-100-07r дан Neva MK-100-08, hanya menggunakan 280 г / лс-час.

Banyak bergantung kepada pilihan pemotong untuk motoblock, iaitu: Kualiti tanah yangmbajak Daya tarik kerja yang dibentangkan. Kemudahan semasa operasi blok motor. Beban pada gear dan enjin. Pilihan pemprosesan tanah dan sebagainya.Pelbagai pemotong penggilingan.

Карбюратор для мотоблока Нева: peranti, pelarasan

Di dunia moden, мотоблок menjadi sangat Popular di kalangan penduduk musim panas. Ини адалах перанти мудах, ян мана, анда болех мемпросес танах танпа баньяк усаха дан баньяк маса. Олег иту, персоаланнйа адалах багаймана.

Блок-блок бермотор Нева MB1 дан MB2 sesuai untuk digunakan di kawasan kecil plot peribadi, dachas dan juga ladang kecil. Sekiranya digunakan dengan kerap, cepat atau lambat diperlukan Untuk menggantikan enjin blok motor.Seperti kata pepatah.

Setiap pemilik blok motor perlu tahu apa ciri-ciri tali pinggang yang digunakan untuk mengendalikan peranti itu. Блок «Нева» berbeza dalam sesetengah ciri, jadi anda perlu mengambil kira ini apabila memilih tali pinggang baru untuk motoblock.

Gruntsezapy di blok motor «Neva» — грибки, модель дан fabrikasi yang sesuai

Botikal Neva bukan сахаджа мембаджак танах денган ланчар, тетапи джуга мембантуук менджаланджа лайнан дьяин дьяин дьянан керджа-туннан керджа.Untuk tujuan ini, pemilik peralatan sering menggunakan pelbagai lampiran, salah satunya adalah penjepit tanah. Мари чари таху денган апа.

Мотоблоки «Нева МБ-2» — ciri-ciri dan ciri-ciri teknikal

Antara jentera Domestik Untuk kerja-kerja berkebun adalah wakil-wakil yang padat menetap di dalam mindang pemilik danah . Антаранья мотосикал Нева МБ 2 К, sebuah kereta dengan sejarah дан масса.

Мотоблок Нева МБ-1 — характеристики дан пембайкан олех танган сендири

Мотоблок Populariti Нева МБ-1 кини сукар унтук меманггил кемаланган.Саиз дан beratnya янь sederhana dalam unit inimbolehkan anda melakukan penjagaan penuh untuk taman, penjagaan penanaman дан penuaian. Куалити пембина янь tinggi дан penggunaan янь rendah.

Рода унтук мотоблок Нева: дженис дан цири-цири мерека

Кебаньякан пемилик мотоблок тидак баняк члены кепентинган кепада кепентинган унсур пенюсун сеперти рода. Керана ини, мерека диингати ханья апабила перлу. Tetapi adalah penting untuk mengetahui bahawa untuk motoblock untuk melayani anda panjang dan baik.

Трейлер для мотоблока Нева — пембанту ян беркесан далам керджа

Пада мусим бунга, апабила танах телах диманаскан, керджа таман бермула. Kemudian panjang hari bekerja tidak hanya bergantung pada keinginan, tetapi juga pada alat. Kemajuan дан teknologi inovatif tidak berdiam diri, moden.

Hiller Untuk мотоблок Нева dengan tangan sendiri

Sebuah bukit adalah peralatan yang digunakan untuk memajak kerudung bumi. Ia berfungsi sedemikian rupa sehingga tanah diagihkan secara sama rata di kedua-dua belah salib, dan oleh itu, bukit adalah muncung yang sangat популярный дан sering digunakan untuk motoblock.

Косилки для мотоблока Нева: Gambaran keseluruhan berputar дан сегмен

Di antara pelbagai peralatan tambahan untuk blok motor, alat padat dan mudah untuk menjaga kawasan peribadi mesin pemotong menjadi. Судах тенту, кос месин пемотонг иту джаух мелебихи кос токанг, тетапи джика анда судах мемиликинья.

Pembaikan block motor «Neva» dengan tangan Merka sendiri

Setiap peranti yang digunakan selalu memerlukan operasi yang betul dan penyelenggaraan yang berhati-hati, oleh itungyant-dikaliika sekali.Para petani moden semakin menggunakan dalam prosesremeka sendiri.

Penyesuai Untuk мотоблок Нева — Дженис Дан Кара Мембуат Танган Анда Сендири

Менджага Танах Пертаниан Адалах Бурух Физикал Ян Луар Биаса, Джади Танпа Кара Меканисаси Берскайпер Кечил Талька. Terima kasih kepada motoblok, anda boleh mempermudah kerja apa-apa kerja pelan pertanian, kerana fleksibiliti peranti.

Pemetik salji dari motoblock Neva dengan tangan sendiri

Sudah tentu semua orang yang tinggal di luar bandar menghadapi masalah penyingkiran salji.Mengosongkan wilayah dengan tangan menggunakan sekop akan mengambil banyak masa danmbuat anda menghabiskan banyak usaha, jadi ramai yang lebih suka mengeksploitasi yang mekanikal.

Setiap petani mempunyai teknik seperti bajak. Дан сетиап петани таху бетапа сукарнья унтук бекерджа. Мотоблоки muncul di pasaran moden, yang boleh memudahkan kerja di lapangan. Мотоблок Нева — сату.

Penuai kentang untuk блок двигателя Нева

Penanaman дан penuaian kentang selalu menjadi perkara biasa dalam bidang pertanian дан sebenarnya hingga ke hari ini.Tetapi jika sebelumnya semua ini dilakukan secara manual, hari ini juruteknik datang untuk memantu orang, iaitu motoblok. Джика анда адалах пемилик агрегат седемикян, мака кепада анда.

Hari ini terdapat banyak pilihan peralatan taman. Мотоблоки telah menjadi hampir mesin yang paling penting dalam penjagaan tanah dan ladang swasta. Мотосикал Нева адалах антара ян тербайк букан сахаджа ди негара кита, тетапи джуга.

Pemprosesan tanah untuk petani moden tidak lagi menjadi masalah besar, seperti pada masa lalu.Dijual ada teknik sejagat, seperti motoblock, янь sangat memudahkan kehidupan para agronomi dan.

Kenapa motosikal Neva tidak bermula?

Motor Neva dapat dipercayai дан тахан лама, tetapi seperti teknik apa saja, kadang-kadang momen yang tidak menyenangkan berlaku dalam bentuk pecahan. Мотоблок Нева тидак болех bermula dengan pelbagai sebab, ди мана ками акан куба мемахами артикель иници. Весна.

Мотоблоки Нева: gambaran lengkap tentang ciri-ciri dan lampiran

Мотоблоки mengambil kedudukan yang sangat kuat di pasaran jentera pertanian.Дан тидак менхайранкан, керана, единица, краткий, но дапат мелаксанакан, денган, чепат, дан эфисиен, бахкан, керджа янг, палинг, сулит, самбил менгуранги, насиб сесеоранг. Dijual ада ян бесар.

Прицеп про мотоблок удалите сами. Přívěs pro motocykl značky Neva: výkresy

Vybavení, jako jsou kočárky, už dávno zakořenilo mezi obyvateli letního období. Samozřejmě, že je to skvělý asistent, který je určen ke snížení pracovní síly zemních prací.Je však obtížné podceňovat potřebu kvality přívěs pro motoblok. Může být použita pro různé účely, od přepravy sazenic až po těžbu nebo těžké nářadí. Promluvme si o tom, jak vyrobit přívěs pro motoblok s vlastními rukama. Začněme od začátku.

O charakteristikách a ceně přívěsů

Předtím, než pjdu přímo k tématu, rád bych zvážil několik základních charakterřistik, které jsouš. Za prvé, je to jejich užitečné zatížení. Není vhodné vyrábět přívěs, který nemůže přepravit 300 kilogram, прото будет vycházet z tohoto minima.Pokud jde o maximální kapacitu, nemělo by to být více než jedna tunka. Je nepravděpodobné, že chodec bude mít více.

Напольный набор ставок с носом 300 кг и размер 1 x 0,85 см, стойкий аси 200 доларов. Pokud vezmete zařízení pro střední motobloky, pak jejich cena stoupne na 250 a těžká — na 500. Shodte se, že čísla nejsou malé. Подтвердите свой прицеп мотоблоком, чтобы узнать, как вы можете сделать это без проблем и заровень, чтобы добраться до места нахождения на улице. Vždy je nutné začít tím, že vytvoříte výkres.Uděláme to.

Udělat přívěs pro motýl Neva s vlastními rukama: výkresy a zvýraznění

Většina moderních adapterérů pro pohony je vyrobena z pozinkované oceli. Toto řešení je nejvhodnější, protože přívěs bude sloužit po dlouhou dobu. Dno se také doporučuje vyrobit z kovu, je mnohem silnější, proto bude trvat déle. Výkresy uvedené v tomto článku nemusí být použity ve formě, ve které jsou podány. Můžete si nakreslit vlastní náčrtek s rozměry a typy upevňovacích prvků a použít je.

Použití hotových výkresů hlavních prvků je však stále doporučeno. Mezi ně patří spojovací ram, tělo a nosič. Pravděpodobně vás zajímá, proč je tento moment tak důležitý. Вец е, е си мжете без проблем вытворжит властные пршивес про мотоклуб Нева с властными руками. Kresby také umožňují vidět složitá místa stavby, metody připojení a připojení různých uzlů. Věřte mi, je mnohem snadnější přemýšlet všechno najednou, než později přepracovat.

Od jednoduchých až po složité

Nejprve bych chtěl zvážit nejjednodušší model z hlediska složitosti výroby.Abychom mohli pokračovat v montážních pracích, potřebujeme následující materiál:

• ocelový trubkový úsek 60 x 30 и 25 x 25 мм;
• кола а пружины;
• plechová ocel o tloušťce nejméně 0,8 мм;
• duralní fólie o tloušťce nejméně 2 мм;
• kanál a spojovací prvky.

Není těžké odhadnout, že bez odpovídajícího nástroje nemůžete udělat. Budete potřebovat broušení, skládačku, svařovací stroj a také šroubovák.

Rám přívěsu v našem případě je jednodílný design, který je umístěn na mřížce ramu. Abychom je mohli řádně vybavit, nejprve vytvoříme dva traverzy 25×25 мм, které budou příčníky. Лонжероны mohou být vyrobeny z potrubí 60×30 мм. Všechny prvky jsou spojeny tak, aby nakonec měly mřížku.

Pokračujeme v montážních pracích

Poté, co jste vyrobili mřížku, jsou na ní přivařeny dvě podélné pipeky, v horní části je vytvořeno potrunís 25 мм,Samozvaný přívěs pro motoblok, v tom Takové řešení je nejvhodnější a pro их реализации je rámec vytvořen odděleně od ramce. Jako materiál pro korálky lze použít tenké plechy z oceli.

Teď musíme udělat paprsek. K tomu potřebujeme dva kanály, které jsou vloženy do sebe. Jeden z konců musí být vybaven nápravami kol. Nyní budeme potřebovat předem připravené pružiny, pomocí kterých budeme spojovat spára. К тому, что конец пружины умистен на осе наушнице а оса носник и строгий част е сваржена жебры на стейном носнике.Забудьте о потолке 60×30 мм. K tomu jsou trubky spojeny a svařeny s přívěsem a zadní části jsou přivařeny k bočním členům.

Děláme víceúčelový přívěs pro motorový blok Zubr rukama

Už jsme si uvědomili, že před navržením adapteru je třeba vytvořit výkres, kterovzévělé výkres. Dále je třeba se ujistit, že všechny materiály máme v požadovaném množství. Pro spojení budeme používat kanál, takže i oni by se měli zásobit. Tato fáze je žádoucí věnovat zvláštní pozornost.Faktem je, že pokud kupujete příliš mnoho spojovacích prostředků a válcovaných kovů, pak je to plýtvání penězi a nedostatečné množství bude znamené přepracování Struktury dobr.

Rád bych poznamenal, že přívěs vyrobený bez použití svařování, tedy na samořezných šroubů, nebude žít dlouho, měli byste to pochopit. Proto si na chvíli vezměte svařovací stroj od sousedů nebo přátel. Chcete-li vytvořit ram, můžete vzít ocelové rohy 50×25 и 40×40 мм. Pro dřevěné desky o rozměrech 20 мм и 50 x 50 мм, ze kterých budou vyrobeny nosníky.

Výroba přívěsové základny

Sklápěcí přívěs pro motoblok s vlastními rukama může být vyroben podle stávajícího návrhového schématuvédenéhove. Tento přívěs má 4 hlavní jednotky: kola, nosič, ram a tělo. Mezi sebou jsou spojeny svařováním.

Tělo je téměř zcela dřevěné, sestavené z desek o rozměru 20 мм, jejichž rohy jsou vyztuženy kovovými rohy. Upevnění karoserie na ram přívěsu je realizováno pomocí 3 podpěrných nosníků (tyče 50×50). Вжледем к тому, že jsme prezentováni v jednomosém prodení, je nesmírně důležité, aby se těžiště posunulo dopředu, ale nepřesahuje nápravu kol.Nevýhodou tohoto návrhu je, že strana není sklápěna. По vylepšení přívěsu může být tato vada odstraněna. Doporučuje se vyrábět boční smyčky. Jsou potřebné k upevnění zboží během přepravy.

Přívěs podvozku

Tato fáze je jedním z nejdležitějších. Faktem je, že pokud je podvozek vyroben nesprávně, není nutné počítat s trvanlivostí takového zařízení. Proto věnujte zvláštní pozornost tomuto problému. V našem případě nezáleží na kolech a pružinách. Нени нутне куповать новэ.Kola každého vozu, který sloužil jejich času, jsou perfektní a prameny je možné koupit z Moskvicha z druhé ruky.

Obecně platí, že pro montáž namontujte kola z motocyklu. Je žádoucí odstranit je společně s nábojem. Pokud průměr tyče a ložiska kol nesouhlasí, pak musí být konec tyče zaostřen. Доброго направа кола м poже почтёт з ocelových tyčí o průměru nejméně 30 мм. Jeho délka by měla být taková, aby kola nevyčnívala za okraj těla. Tyč je připojena k přívěsu svařováním přes úhlovou oporu na boční členy.

Závěrečná část montáže

Zstává spojovat přívěs a motoblok mezi sebou. Chcete-li to provést, použijte konzolu. Je žádoucí, aby byl připevněn k přídavným držákům. V tomto případě by se nosník otočného náboje měl volně otáčet ve spodní části.

Dyshlo se vloží do trubkového tělesa závěsu. Upevnění se nejlépe provádí pomocí tahového kroužku. Toto řešení je nejvýhodnější, jelikož je zajištěn nezávislý pohyb kol motorového bloku a přívěsu. Je nesmírně důležitá při jízdě na nesrovnalosti.

Závěr

Takže jsme s motorkorkem našli vlastním rukama přívěsový sklápěč. Vše, co je třeba udělat, je upevnění sedadla řidiče a nohy. Řízení se provádí přímo ze sedadla. Je-li to nutné, můžete si s motocyklem vytvořit ruční přívěs s brzdami. Pravda není vždy nutná, jelikož spojení popsané v tomto článku neposkytuje velký podélný pohyb, a proto, když je motoblok zastaven, bude k dispozici také přívěs. Здесь, в zásadě, a všechno na toto téma. Nyní víte, jak vytvořit přívěs.K tomu potřebujete výkres, potřebný materiál a nástroje. Samozřejmě volný čas a touha. Нет тржеба жадный механик небо конструктор.

Как сделать минитрактор из мотоблока 4на4. Как сделать минитрактор из мотоблока своими руками

Идеально подходит для обработки небольших участков земли. Этот агрегат позволит вам с гораздо большим комфортом выполнять те действия, которые вы обычно выполняете с помощью мотоблока: уборка урожая, транспортировка различных грузов.Но приобрести готовую заводскую модель доступно далеко не всем, что объясняется ее дороговизной. Поэтому многие проводят переделку мотоблока в минитрактор своими руками.

Самодельный минитрактор с мотором от мотоблока

Чтобы успешно произвести переделку, необходимо правильно выбрать культиватор, который должен иметь определенные характеристики, а именно:

• мощность — чем большие площади вы планируете обрабатывать, тем большей мощностью должен быть мотоблок;
Тип топлива
• — желательно, чтобы установка работала на дизельном топливе, так как это позволит выполнить больше работы.Кроме того, дизельные двигатели намного экономнее расходуют топливо, чем бензиновые;
Масса
• — мотоблок, имеющий меньшую массу, более управляемый. Однако массивный агрегат намного лучше справится с обработкой твердого грунта;
Стоимость
• — рекомендуется отдавать предпочтение более доступным отечественным моделям.

Комплект для переделки мотоблока в минитрактор

Помимо мотоблока, можно приобрести готовый универсальный комплект для переделки его в мини-трактор своими руками.

Может включать в себя различные узлы и детали, а именно:

• колесо;
• цилиндр тормозной;
• рама;
Рычаги управления
• ;
• сиденье;
• задний или передний подъемник;
• гидравлика для трактора;
• комплект для установки активного почвофреза;
• собран адаптер со ступицей и тормозами.

Такой набор поможет вам справиться с переделкой мотоблока в мини-трактор.

Инструкция по сборке минитрактора на базе мотоблока

Чтобы сделать минитрактор на базе мотоблока своими руками, рекомендуется следовать следующей инструкции:

1. Перед началом работы подготовьте необходимые детали (или готовый универсальный комплект) и инструменты.Вам может понадобиться электродрель, сварочный аппарат, болты, гайки, гаечные ключи и отвертка, болгарка, отрезные диски по металлу.
2. Рекомендуется сделать чертеж будущего минитрактора.
3. С помощью труб или металлических уголков дополните несущую конструкцию. Это необходимо сделать, чтобы можно было установить дополнительную колесную пару. Заготовки для каркаса вырезаются болгаркой и скрепляются между собой электросваркой или болтами. На этом этапе можно сразу смонтировать навесное оборудование, что даст возможность использовать дополнительное оборудование.
4. К передней оси прикреплен кусок металлической трубы, к которой, в свою очередь, крепится колесная пара.
5. На переднюю часть рамы установите двигатель. На месте его установки сделайте монтажную систему.
6. После сборки базовой конструкции устанавливается тормозная система, а также гидрораспределитель для работы с навесным оборудованием.
7. Проведите обкатку, после которой можно приступать к работе.

Такой алгоритм действий может подойти при переоборудовании мотоблока таких моделей: «Нева», «Кентавр», «Агро», «Зубр».В результате вы получаете компактный малогабаритный трактор.

Минитрактор из мотоблока поможет вам эффективно решить множество задач в процессе выполнения сельскохозяйственных работ.

Чтобы работа на приусадебном участке приносила удовольствие, ну или было проще, покупают мотоблоки и минитракторы. Но есть и те, кто решил сделать из мотоблока Невы минитрактор своими руками в целях снижения затрат. Для превращения мотоблока в четырехколесного помощника его можно приобрести с сиденьем.

Делаем минитрактор из мотоблока Нева своими руками

При умелых руках можно минимизировать денежные затраты, сделав из мотоблока «Нева» мини-трактор своими руками; Для удобства адаптера можно докупить остальное оборудование.

Переделка мотоблока в минитрактор, можно использовать детали от неиспользуемой техники, возможно, это займет больше времени, но будет дешевле.

Для создания минитрактора на базе мотоблока Нева потребуются следующие детали: уголки, листы металла, сам мотоблок, трубы, два колеса, сиденье водителя, сварочный аппарат, ручной инструмент. .

Пошаговый процесс переделки мотоблока в минитрактор

Шаг 1. Разработайте проект кинематической схемы. Главное в этой схеме — это уравновешенность конструкции, чтобы дополнительные нагрузки не разрушили будущую технику. Эта схема продумывается самостоятельно, либо можно использовать готовую схему, с кинематическим изображением минитрактора.

Шаг 2. Изготовление каркаса из труб и уголков. При изготовлении рамы важно учесть расположение заглушки и втулки, обеспечивающих вращение прицепа.

Шаг 3. Изготовляем корпус. Стальной лист станет хорошим материалом для кузова. Высота досок не должна превышать 25 см.

Шаг 4. Установите водительское сиденье.

Шаг 5. Установите навесное оборудование.

Шаг 6. Проверить работоспособность минитрактора.

Шаг 7. Раскрашиваем дизайн.

Рассмотрим создание мотоблока на примере одной из модификаций мотоблока «Нева МБ2-2С-9.0 Pro», на которой установлен двигатель Subaru.Эта модель довольно много весит, поэтому обращаться с ней на площадке непросто. Поэтому лучше переделать ходунки в минитрактор. Минитрактор испытывали на тяжелом грунте, хотя при создании трактора были сомнения в его тяговых характеристиках, но испытания не удались.

Несомненный плюс данного агрегата, удобство, не заходишь за мотоблок, садишься на трактор и поехала. Также вес человека положительно сказывается на устойчивости и сцеплении с почвой.Справа установлен рычаг дроссельной заслонки, левый рычаг разблокировки полуоси. Сцепное устройство поднимается с помощью звездочки диаметром 140 мм, приводимой в движение велосипедной цепью, натянутой на рычаг.

Трактор из мотоблока Невы чертежи

Видеоподборка: Как сделать минитрактор из мотоблока Невы своими руками

Мотоблок — это незаменимый помощник на приусадебном участке.Но даже при работе с таким надежным агрегатом, как Нева, возникает утомление. Это связано с тем, что при проведении пахотных работ необходимо следить за ним все время, с некоторыми усилиями, а это может длиться очень долго, иногда целый день.

Не все выдерживают это, особенно люди пенсионного возраста. Для дачного участка использование мотоблока весьма проблематично. Поэтому многим умельцам удается сделать из мотоблока малогабаритный минитрактор. Для этого потребуются чертежи и схемы, инструменты, материалы и минимальные навыки.

При сборке мини-трактора от мотоблока «Нева» производительность труда на даче значительно повышается. Плюсы этого агрегата в том, что здесь установлена ​​вторая ось колеса и водительское сиденье.

Благодаря этому человек не ходит весь день пешком, держась за ручки мотоблока, а садится в удобное сиденье и крутит руль.

Трактор можно сделать двумя способами:

• купить готовый переходник;
• самостоятельно усовершенствовать мотоблок.

В первом случае потребуются только денежные расходы. Адаптер для мотоблока — прицепная тележка , которая оборудована сиденьем водителя и крепится к основному блоку с помощью жесткой навески.

При необходимости можно купить переходник навесного оборудования и полуприцепы . Недостатком такой конструкции является отсутствие комфорта для оператора.

Если самостоятельно улучшить культиватор, то получится минитрактор, который по внешнему виду и характеристикам не будет полностью отличаться от заводских моделей.Кроме того, минитрактор можно оборудовать по своему усмотрению и пожеланиям .

Подготовительные работы

Для того, чтобы сделать минитрактор из мотоблока, предварительно необходимо подготовить чертежи и кинематические схемы. Благодаря чертежам можно лучше представить, какой в ​​итоге будет агрегат, а также определиться с необходимым материалом.

Схемы нужны для того, чтобы правильно рассчитать нагрузку на раму , а также тяговое усилие, которое потребуется для выполнения работ на приусадебном участке.

Не последнюю роль играет расположение двигателя . Лучше всего, если силовой агрегат будет расположен сзади, сразу за сиденьем водителя.

Это создает более надежное сцепление ведущих колес с землей, а водитель будет добавлять вес на переднюю ведомую ось. В результате минитрактор не сможет опрокинуться во время пашни на твердой почве.

Необходимые материалы и инструменты

Для работы потребуются следующие материалы:

Для изготовления мини-трактора из мотоблока вам потребуются следующие инструменты:

• Сварочный аппарат.
• Дрель.
• Болгарский.
• Набор ключей гаечных.

Основные этапы сборки

Переделка мотоблока начинается с того, что приступаем к изготовлению рамы. Заготовленный металл берется и с помощью болгарки разрезается на куски необходимой длины. Элементы скрепляются между собой болтами или электросваркой. После того, как каркас собран, приступаем к шасси.

При установке двигателя перед колеей следует определять ширину колеи по опорным колесам мотоблока.Задние колеса прикреплены к раме с помощью дополнительной оси , которая выполнена из отрезка трубы нужной ширины. На его концы запрессовываются гильзы с подшипниками и на них устанавливаются колеса.

Если двигатель расположен сзади, ширину колеи необходимо расширить, иначе минитрактор не получит необходимой балансировки. Для этого снимаем базовые колеса с мотоблока и устанавливаем на более широкий мост .

Сборка осуществляется так же, как и в предыдущем варианте.Самодельные шины для минитракторов необходимо оборудовать проушинами , которые улучшат сцепление агрегата с почвой.

В качестве рулевого можно взять ручку от мотоблока. В этом случае минитрактор будет похож на мотоцикл. При движении задним ходом такое управление доставит массу неудобств, поэтому на трактор лучше всего установить обычную рулевую колонку .

Сиденье водителя установлено на салазках, приварено к раме. Лучше всего использовать автокресло , потому что оно удобное и регулируемое.Если установка будет использоваться в темноте, необходимо установить габаритные огни и фары.

После сборки минитрактора его смазывают и запускают на . После этого доработку мотоблока можно считать завершенной, и минитрактор готов к эксплуатации. При необходимости на оборудование может быть установлена ​​дополнительная обшивка деталей.

Таким образом, для удобства выполнения дачных и сельскохозяйственных работ из мотоблока Невы можно создать мини-трактор.Такую переделку может сделать практически каждый, кто обладает даже минимальными навыками. С помощью самодельного агрегата можно без физических усилий обработать большие площади земли .

Если вам удастся сделать из мотоблока минитрактор, то вы сможете обрабатывать небольшие участки земли в короткие сроки и с минимальными усилиями. Приобрести заводскую модель сможет далеко не каждый потребитель, поэтому можно импровизировать.

Если вы найдете в сарае старый мотоблок, вы можете сами превратить его в небольшой трактор.А покупка нового мотоблока обойдется дешевле, чем покупка полноценного трактора. Технология работы не сложная, но для выполнения манипуляций необходимо ознакомиться с методикой.

Выбор мотоблока

Не каждый мотоблок подходит для переделки, эта техника должна соответствовать определенным критериям, иначе трактор не будет выполнять свои основные функции. Специалисты рекомендуют обратить внимание на следующие характеристики: мощность

• ;
• вид топлива;
• масса техники;
• стоимость.

Что касается первой фичи, то ее должно быть больше. В этом случае получится обработать внушительную площадь. Также важно обращать внимание на тип топлива. Лучше отдать предпочтение модели, работающей от дизельного двигателя. Такие двигатели способны обрабатывать большие площади. Кроме того, этот метод использует топливо более экономно по сравнению с бензиновыми аналогами.

Делая минитрактор из мотоблока, важно учитывать и вес. Когда культиватор приобретается как отдельная сельхозтехника, следует выбирать модели с малой массой, это связано с их простотой в обращении.Однако в описанном случае рекомендуется отдавать предпочтение массивным конструкциям, так как самодельный минитрактор должен справляться с почвой. А если устройство будет легким, с твердым грунтом оно не справится.

Если вы решили сделать из мотоблока мини-трактор, важно учитывать стоимость оригинальной техники, она не должна быть слишком высокой, иначе сэкономить не удастся. Не стоит сразу приобретать популярную модель известного бренда. В некоторых случаях специалисты рекомендуют отдавать предпочтение отечественным производителям.Как показывает практика, для изготовления минитрактора отлично подходят мотоблоки следующих марок:

• «Агро»;
• «Нева»;
• «Зубр»;
• «Кентавр».

Для этих моделей вы можете приобрести готовый комплект для переоборудования, в этом случае работа может быть выполнена в короткие сроки.

Если вы решили сделать минитрактор из мотоблока, то вам стоит рассмотреть все вышеперечисленные модели, но вариант «Агро» имеет некоторые конструктивные недостатки, заключающиеся в низкой прочности на излом.Этот дефект не влияет на работу мотоблока. Но если переделать его в минитрактор, то нагрузка на полуоси увеличится. Следовательно, необходимо будет усилить проблемный узел.

Для проведения этих работ возможна установка колесных редукторов. Все вышеперечисленные модели хорошо зарекомендовали себя в обработке почвы. В случае поломки проблем с запчастями быть не должно.

Изготовление трактора из мотоблока «Кентавр»

Когда домашние мастера делают своими руками из мотоблока мини-трактор, часто отдают предпочтение модели «Кентавр».Данная сельхозтехника относится к классу профессионального оборудования, что говорит о высокой производительности устройства.

В данном случае ключевым узлом служит двигатель объемом 9 литров. с участием. Чтобы переделать культиватор в трактор, вам потребуется сделать раму из металлического профиля. Дополнительно потребуется установить сиденье и колесную пару. Этот мотокультиватор может быть оборудован прицепом для перевозки небольших грузов. Дополнительно можно использовать отвал и одинарный плуг.

Использование мотоблока «Зубр» и «Агро»

Если вы задумываетесь над вопросом, как сделать минитрактор из мотоблока, то в качестве примера можно рассмотреть модель «Зубр». Как и в приведенном выше случае, это устройство имеет хорошую силовую установку, работает за счет солярки. Для изготовления минитрактора необходимо подготовить: гидросистему

• ;
• колеса дополнительные;
• тормозная система;
• рулевое.

Что касается гидравлики, то она потребуется для работы устройства в связке с навесным оборудованием.Дополнительные колеса можно позаимствовать у автомобиля.

Прежде чем делать минитрактор из мотоблока, можно попробовать найти модель Агро. В этом случае подход будет посерьезнее. Потребуется усиление ведущего полуоси и колесных редукторов. Как вариант, двигатель можно расположить сзади, он будет распределять нагрузку максимально равномерно.

Мотоблок можно переоборудовать в минитрактор по технологии, которая одинакова для всех моделей.Исключение составляет трактор, изготовленный на базе МТЗ. Перед началом работы подготовьте инструменты и детали.

• сварочный аппарат;
ключ
• ;
• застежка;
• электродрель с набором сверл;
• болгарка;
• гайки и болты;
• диски для резки металла.

Особенности изготовления рамы

Для изготовления рамы необходимо дополнить несущую конструкцию, т. К. Нужно установить еще два колеса.Для этого используются трубы или металлические уголки. Поперечное сечение особой роли не играет, главное, чтобы каркас выдерживал нагрузку. Переделка мотоблока в минитрактор на этом этапе предусматривает нарезку и скрепление между собой заготовок. Для повышения надежности конструкции следует установить поперечную балку.

Заключение

Трактор — трактор, в основе которого лежит мотоблок. Минитракторы делятся на три категории: самодельные, переделанные с использованием заводских комплектов и изготовленные на заводе.

Как сделать самодельный минитрактор из мотоблока

Итак, как сделать самодельный минитрактор из мотоблока, в первую очередь нужно подумать о самой переделке, а также о возможности установки навесного оборудования: плуга-мотоблока, косилки, лопаты отвала.

Кратко рассмотрим устройство минитрактора из мотоблока, которое сделано руками народного мастера.

Мотоблок расположен на заранее подготовленном самодельном каркасе.Установлены тормоза барабанного типа, взятые от Жигулей. Оттуда позаимствуйте рулевую рейку, что устраняет проблему поиска запчастей. Готовый минитрактор радует простотой управления и продуманностью до мелочей. Чтобы уменьшить неудобства при прохождении поворотов, возле руля установлена ​​ручка, которая разблокирует дифференциал.

Самодельный минитрактор из мотоблока Нева

Если вы планируете сделать из мотоблока «Нева» самодельный минитрактор, то первое, что вам нужно купить, это мотоблок «Нева» с самодельной или заводской навеской, чтобы можно было перевозить различные грузы с помощью прицепов с кузовом.Для удобства оборудуйте минитрактор автомобильным рулем, сиденьем, педалями тормоза и газа.

Для самодельного минитрактора можно использовать любой мотокультиватор, но особенно хороши для этой цели мотоблоки Нева с мощными двигателями от 6 до 8,5 л. За счет этого минитрактор сделан с минимумом доработок.

Для мотоблока Нева изготавливаем адаптер-самосвал. Такой прицеп можно изготовить самостоятельно, при наличии необходимых материалов, электросварки, болгарки.Специальная конструкция крепления рамы позволяет наклонять и поворачивать минитрактор с Невы прицепом. Поскольку органы управления культиватором дублированы, это дает возможность использовать культиватор отдельно, разобрав минитрактор.

Практичная конструкция минитрактора позволяет не только перевозить кирпичи, но и работать с рыхлыми грунтами. Установленный самосвальный механизм дает возможность без проблем сбрасывать грунт в любое место.

Сделав самодельный минитрактор из мотоблока «Нева», можно решить проблемы, возникающие на приусадебном участке.К тому же такая конструкция обходится намного дешевле, чем покупка небольшого трактора.

Самодельный минитрактор из видеоподборки мотоблока

Самодельный минитрактор из мотоблока Зубр

Если у вас мощный мотоблок «Зубр» с дизельным двигателем, у вас есть возможность самостоятельно переделать его в мини-трактор. Чтобы вместо двухколесного мотоблока получить небольшой четырехколесный трактор, достаточно иметь инструмент и инструкцию по сборке.

Детали, необходимые для самостоятельного изготовления минитрактора с шарниром: рама минитрактора, тормозной цилиндр, подножки с педалями, рулевая колонка в сборе, передняя балка с тормозными дисками и ступицами в сборе, задние крылья, задняя навеска с ручным подъемом в сборе.

Вам также понадобятся следующие инструменты: молоток, дрель, гаечные ключи и сварочный аппарат. Вам также необходимо установить колеса спереди. Можно использовать колеса от «Жигулей» или аналогичные колеса от других мотоблоков.Самостоятельно собрав все детали, вы получаете из мотоблока мощный минитрактор.

Самодельный минитрактор из мотоблока видео сборник

Самодельный мотоблок чертежи минитракторов

Как сделать самодельный минитрактор из мотоблока кентавр

Практика показывает, что наиболее доступный и надежный компактный трактор получается из мотоблока, который относится к категории профессиональных или полупрофессиональных.Их главная отличительная черта — большая мощность и большой ресурс использования. Мотоблок «Кентавр» хорошо подходит для всех этих качеств. Имеет дизельный двигатель мощностью 9 л.с. Это позволяет использовать его как основу для минитрактора. Но окончательный выбор зависит от целей, поставленных при создании такой техники.

Для будущего минитрактора нужно подготовить корпус, и подумать, как он будет соединяться с моторным агрегатом. Для создания корпуса и каркаса используют профилированные трубы или металлические уголки.Если мотокультиватор достаточно мощный, то в качестве кузова можно использовать небольшой прицеп для мотоцикла или автомобиля. Затем нужно продумать схему подключения корпуса к ходункам.

При самодельном минитракторе из мотоблока Кентавр нужно разработать кинематическую схему, передающую крутящий момент от двигателя на ведущие колеса. Также необходимо равномерно распределить нагрузку на ведущий мост. Если на таком минитракторе планируется перевозить грузы, то решающую роль сыграет развесовка.

При изготовлении самодельного малогабаритного трактора важнейшим моментом является правильное размещение узлов и агрегатов. Выходной вал — лучший вариант для размещения тормозной системы. На оси размещен рычаг переключения передач. Запуск мотора остается заводским.

Сиденье водителя должно быть комфортным, так как минитрактор не имеет амортизационных средств. Также он должен быть оборудован фаркопом, чтобы минитрактор мог использовать навесное оборудование.На этом фактически завершаются работы по самостоятельной трансформации мотоблока «Кентавр» в минитрактор. Теперь ухаживать за приусадебными участками станет намного эффективнее.

тракторов — самодельные из мотоблока. САУ своими руками

Польза от мотоблока для огородников и садоводов неоценима. Но все же это не сравнится с механизацией работ полноценным трактором. Тот, кто имел опыт работы с мотоблоком, наверняка задумывался, как улучшить его одноосный привод.

Некоторые мастера даже решаются переделать его в миниатюрный четырехколесный трактор. В настоящее время самоделки из мотоблока можно найти повсюду. Несмотря на то, что насадки производятся ими довольно много, наши мастера переделывают их по своему усмотрению.

Мотоблок — доступная механизация для полевых работ

Решить задачу обработки сада можно, применив мотоблок и применив к нему насадки. С помощью таких устройств можно на достаточно высоком уровне обеспечить вспашку и обработку почвы, подготовку ее к посадке основных культур, а также уборку урожая.Это приводит к экономии времени и затрат на рабочую силу, поскольку ручная перекопка и прополка даже на 600 акрах — непростая работа.

При работе в условиях ограниченного пространства и обилия различных культурных насаждений на участке оператору желательно иметь хорошие навыки управления двухколесным агрегатом. Петли-самодельные для мотоблока своими руками изготавливаются с учетом опыта их использования для конкретных условий эксплуатации. Такие конструкции хоть и имеют непрезентабельный внешний вид, но при этом обеспечивают выполнение основных задач.

Конструктивные особенности мотоблока

Состоит из такого узла привода, трансмиссии, ходовой части и колес. Управление мотоблоком осуществляется с помощью рычагов и тяг, установленных на руле. Для легких и средних агрегатов приводом обычно является бензиновый двигатель внутреннего сгорания. Тяжелые мотоблоки оснащены дизельными приводами.

Системы смазки, зажигания, газораспределения, охлаждения, подачи топлива и пускового механизма являются обязательными.У них есть свои особенности в зависимости от типа двигателя, используемого в качестве привода.

Коробка передач, сцепление и коробка передач (в отдельных моделях также дифференциал) обеспечивают преобразование крутящего момента вала двигателя во вращение пары колес. Они могут быть пневматическими или тяжелыми металлическими с дополнительными проушинами для работы под нагрузкой.

Минитрактор-самоделка из мотоблока занимает место для сидения и дополнительной пары колес. Ими можно управлять или управлять ими. В зависимости от конструкции моторизованный агрегат преобразуется в четырехколесный агрегат с приводом на заднюю или переднюю ось.

Самодельный мотоблок

Несмотря на то, что имеется достаточный выбор (по цене и мощности) малой механизации, в быту иногда встречаются оригинальные самоделки. Своими руками мотоблок собрать «с нуля» не каждому под силу. Однако человек, знакомый с техникой, имеющий необходимое оборудование и комплектующие, может сделать это сам. В некоторых случаях такие конструкции могут даже составить конкуренцию заводским образцам.

Материалом для изготовления самоделок обычно служат детали их мотоциклов и разного рода металлолом.Двигатель можно использовать даже от мотопилы «Дружба». Есть мастера, отдающие предпочтение приводам от самоката. Такие двигатели имеют хорошее принудительное охлаждение и могут долго эксплуатироваться при нагрузках даже на минимальных оборотах.

Преимущества минитракторов

Для полевых работ мотоблок приспособлен, но справиться с этим может не каждый. Например, пожилому человеку, не обладающему крепким здоровьем, придется приложить немало усилий для маневрирования. Еще один момент — постоянная нагрузка на ноги.Чтобы мотоблок обработал грунт, его нужно загнать «за рога».

Любой, кто хоть раз работал с мотоблоком на вспашке, культивации или другой обработке почвы, понимает, сколько сил требуется для управления им. Держаться рывком, направлять в колею, разворачивать, тянуть назад … При этом не запутаться в рычагах управления и не идти туда, куда вам не нужно — часто это потная работа. Многие владельцы мотоблоков, попробовав такую ​​механизацию, продают свои агрегаты, так и не приспособившись к управлению ими.

Другое дело управлять минитрактором. Зачем ходить по полю за агрегатом, расходуя энергию, если можно управлять им, сидя верхом. Привод такой же, скорость такая же, но все сидит и без нагрузки. Самодельные мотоблоки обеспечивают достаточный уровень комфорта. Рычаги управления под рукой, есть тормоз.

Дополнительная колесная пара на достаточном (1–1,2 м) расстоянии обеспечивает надежную опору. Еще одним преимуществом является возможность перевозки грузов в тележке прицепа или кузове, установленном на задней ведущей оси.

Минитракторы. Самодельный мотоблок

Изготовление мини-трактора «на глаз» или даже по готовым чертежам, как правило, подразумевает необходимость доработок уже после первых испытаний. Не все можно исправить только болгаркой и сваркой.

Часто возникает необходимость в дополнительных токарных или фрезерных операциях. Часто дизайн, который идеально смотрится на бумаге, после использования выглядит непригодным для использования.

Для тех, кто хочет создать мини-трактор-самоделку из мотоблока, но не имея опыта конструирования, есть доступный вариант — приобрести готовый комплект для переделки.Стоит недешево, но все его комплектующие производятся на заводе. Они были протестированы и точно подогнаны друг к другу и к силовой установке.

В такой комплект обычно входят: рама, имеющая крепления для двигателя; надежное сиденье; подножки с манипуляторами; передняя балка с рулевой тягой, ступицами колес и тормозными дисками; защитные крылья для колес; навесное оборудование с ручным подъемником.

Владелец, приобретя такой комплект, может самостоятельно разобрать комплектующие своего мотоблока и, согласно схеме, установить все детали на новую раму.

Вложения

Купить мотоблок без навески или только с одним плугом для вспашки и переворачивания грядки почвы в большинстве случаев нецелесообразно. Набор дополнительного оборудования позволяет существенно расширить возможности агрегата.

В этом случае его можно использовать для посадки и уборки корнеплодов, для обработки рядов и холмов, для скашивания сена, ворошения и уборки. Прицепная тележка с сиденьем позволяет перевозить грузы.

Зимой грузовик можно оборудовать передним скребком и очистить его от снега с дороги.Все оборудование можно приобрести, а не использовать разные самоделки. Для мотоблока «Нева», например, производитель выпускает достаточное количество навесного оборудования.

Однако часто хозяева все же переделывают его под себя. У одних заводской вес недостаточно велик и не выдерживает нагрузки, у других нет регулировок, позволяющих настроить его на работу в определенных условиях, а некоторые просто привыкли делать инструмент самостоятельно.

Самоделка для мотоблока своими руками

Комплектация не всегда подходит для условий хозяйствования.Чтобы надолго не разрезать отдельные детали, не приваривайте ребра жесткости для усиления конструкции или дополнительные кронштейны для крепежа, можно сделать самому.

Даже плуг и дисковая насыпь самоделились в домашних условиях. Для этого необходимо одно желание, рисунок и материал. Потребуется дополнительное оборудование: газовый резак, сварочный аппарат, болгарка и практические навыки работы с ними.

Самоделку для мотоблока своими руками можно сделать, используя запчасти от старых автомобилей.Прицеп может быть изготовлен с использованием заднего моста от «легкового». Если перекинуть коробку передач и подключить трубку полуоси, получится надежная задняя балка. Заварить каркас и обшить жестью или доской — не проблема. Пружины можно взять от «Москвича» — получится надежная конструкция с приличной грузоподъемностью.

Самодельный скребок может быть изготовлен из листового металла толщиной 1-2 мм. Если приварить ребристый лист к изогнутому профилю, то можно не только очистить снег, но и выровнять почву или перегной с помощью бульдозерного ковша.

Оригинал самоделка

На базе мотоблока можно сделать вездеход для поездок на рыбалку или охоту на труднопроходимой местности или в условиях бездорожья. Для этого стандартные оси заменяют на удлиненные и тем самым увеличивают колесную базу агрегата.

Очень часто вездеходы на базе мотоблока комплектуются камерами большого диаметра от грузовиков или тракторов. Они используются без шин и крепятся к ступицам с помощью ремней.Давление в шинах выбрано низким для увеличения проходимости.

По такому же принципу мастера изготавливают из мотоблока самодельные снегоходы, предназначенные для передвижения зимой. Камеры низкого давления позволяют ездить даже по глубокому рыхлому снегу. Простая конструкция снегохода предполагает использование одноосного мотоблока с увеличенным расстоянием между колесами и широкой задней лыжи с сиденьем для водителя.

Мотоблок aro por

Тележка для мотоблока malfermas pliajn eblecojn por ĝia uzo.Krom uzi la unuecon por agrikultura Laboro, i ankaŭ povas esti uzata kiel veturilo.

Тележка с характеристиками для мотоблока

Конструкция тележки для мотоблока с дополнительными элементами:

• korpo — ĝiaj sizesioj independentas de la kapablo portanta por kiu ĝi estas uzata. Нормальный размер корпуса тележки для мотоблока: длина — 1,5 м; лара — 1м 15 см; alteco — 27-28 см. La plej bona materialo por la korpo estas galvanigita ŝtalo, ĝi povas rezisti ajnajn veterkondiĉojn kaj ne perdi ĝian kvaliton.La eesto de kaŝitaj flankoj helpos pli rapide por malŝarĝi;
• radoj — rekomendas elekti la modelon de truo kun plifortigitaj radoj, permesante movi eĉ super viscoplena planko;
• korinklino de la trolley al la motoblock — kunigo , per kiu la прицеп, konektas al la motoro-bloko. Kiel regulo, modernaj modeloj estas ekipitaj per universala monto, kiu adaptiĝas al ĉiuj specoj de motoro-blokoj;
• Увы — elementoj kiuj plenumas la funkcion protekti la radojn de batis ŝtonojn kaj malpurecon;
• bremsoj — estas necesa parto de la aro, kiu garantias sekurecon dum la vojaĝo.La Plej ofta Opcio Estas La Instalado Sur la Trailer-Zono Bremsoj Kaj Parkado-Bremso;
• sidloko — ĝia ĉeesto en la truo estos aldonita avantaĝo. En ĉi tiu kazo eblos transporti la varojn por konsiderinda distanco. Plej ofte la dezajno de la sidloko supozas la disponibilidad de oportunaj skatoloj por iloj. Speciale komforta seĝo, farita per aŭma kaŭĉuko kaj kovrita per tofo. Kiel regulo, ĝi situas ĉe la fronto de la korpo.

Тележка для мотоблока povas plenumi multajn funkciojn.Kun ĝia helpo vi povas alporti manĝaĵojn, fekundojn, konstruajn materialojn, preni la rubujon. Алия плиго есть плииджи ла стабильный мотоблок.

La laborema rapideco de la motoblo kun la truo estas proksimume 10 км / ч.

Прицепная тележка для моторного блока «Нева»

Прицепная тележка для моторного блока «Нева» является предназначением для узи экстере-де-ла-Шосела рэто, en ardeno, ardeno kaj ardenaj intrigoj. I povas esti funkciigita ĉe temperatura medio de -30 ĝis + 40 ° C Kun ĝia helpo, i eblas transporti malfiksan longan pecon.

Al la elekti truon rekomendas prunti atenton al ia speca modelo — TM 250. i taŭgas por motoro-blokoj, kiuj havas kapablon de 4 litroj. I estas karakterizita de forto kaj komforto en operacio, i povas rezisti la kaleŝon de kargo pezanta is kvaronon de tuno. Kiam vi uzas la trolley, oni rekomendas, ke sekvas la sekvan regadon dum sia malŝarĝo. Vi povas malhelpi la korpon por malŝarĝi la enhavon se la truo malŝaltas de la motoblock aŭ vi certas, ke la truo ne finos sub la pezo de la arĝo.

Мотоблок «Патриот»

Мотоблок «Патриот» есть потенциал унуо, киу хавас универсальный энкипан унуэкон. I tio ebligas al vi instali sur ĝi diversajn ligilojn, inkluzive de troloj. Samtempe por la motoblock «Patriot» taŭgas por preskaŭ ajna truo. En la okazo, ke necesas alteración, i estos minima, kaj ĝi povas esti farita sen kontakti la servan centron.

Krome, la Patriot motoblock estas ekipita kun 180-grada ŝvela tenilo, kiu faciligas kontroli la трейлер-тележка.

Tiel, uzante aro por motoblock permesos al vi plifortigi sian funkciojn kaj krei pliajn profitojn por efektivigi terkulturan labouron.

.
