Моргает подсветка панели приборов уаз патриот 2019

Содержание

1. Тема: Патриот, проблемы с подсветкой панели и кнопок в салоне
2. Патриот, проблемы с подсветкой панели и кнопок в салоне
3. Клуб УАЗ Патриот
4. Приборная панель светится не прекращая
5. Приборная панель светится не прекращая
6. Re: Приборная панель светится не прекращая
7. Re: Приборная панель светится не прекращая
8. Re: Приборная панель светится не прекращая
9. Re: Приборная панель светится не прекращая
10. Re: Приборная панель светится не прекращая
11. Re: Приборная панель светится не прекращая
12. Re: Приборная панель светится не прекращая
13. Re: Приборная панель светится не прекращая
14. Re: Приборная панель светится не прекращая
15. Re: Приборная панель светится не прекращая
16. Re: Приборная панель светится не прекращая
17. Re: Приборная панель светится не прекращая
18. Re: Приборная панель светится не прекращая
19. Re: Приборная панель светится не прекращая
20. Re: Приборная панель светится не прекращая
21. Re: Приборная панель светится не прекращая
22. Re: Приборная панель светится не прекращая
23. Re: Приборная панель светится не прекращая
24. Для тех, у кого проблемы с приборкой!
25. Приборная панель светится не прекращая
26. Приборная панель светится не прекращая
27. Приборная панель светится не прекращая
28. Отказ от ответственности
29. Клуб УАЗ Патриот
30. Для тех, у кого проблемы с приборкой!
31. Для тех, у кого проблемы с приборкой!

Тема: Патриот, проблемы с подсветкой панели и кнопок в салоне

Опции темы

Display

Патриот, проблемы с подсветкой панели и кнопок в салоне

Как я уже писал, у Жабыча появились больки в области электрики.
Сначала подсветка приборной панели и кнопок торпеды выключалась периодически, потом в режиме «ближний свет» перестала гореть совсем. А потом наоборот — стала гореть непрерывно, даже при выключенном зажигании.

Я сменил модуль управления светом(МУС):

Однако, когда я таки зарядил аккумулятор и установил его в машину — выяснилось, что МУС тут не при делах. Вернее, за неработающую при ближнем свете подсветку — да, отвечал МУС, но вот горящая всё время подсветка — это уже не его беда. Более того, она горит, даже если его выдернуть совсем.

После гугления и привычного приставания к Мише miklml, нарисовался возможный вариант — виноваты кнопки управления стеклоподъёмниками. Однако, шевеление проводов и даже выдёргивание колодок из них, да и из всех соседних элементов управления — джойстика поворота зеркал, кнопок подогрева сидений, кнопок переключения баков и переключателя задней печки, не дало никакого эффекта.

Логически рассудив, что виноват какой-то из потребителей, в котором образовался коротыш между силовым проводом и подсветкой, я стал поочерёдно выдёргивать все преодхранители из блока под рулём. Выяснилось, что при выдёргивании 30-амперного F11, отвечающего за стеклоподъёмники, подсветка таки гаснет. И появляется ещё один непонятный эффект — перестают срабатывать активаторы дверей при нажатии кнопок на пульте сигналки. Т.е. сам по себе центральный замок работает — если дёргать запорную пипку на водительской двери, все остальные послушно повторяют за боссом. А с пульта — нет.

Я предположил, что проблема может крыться:
а) в одной из дверей
б) в блоке комфорта
в) в жгутах проводов, идущих к дверям

Блок комфорта(он висит на стенке салона справа у ног переднего пассажира) я пробовал отключить совсем, выдернув колодку — фига с два.
Двери пока не вскрывал, попробовал лишь самый примитивный вариант — просто интенсивно подёргал за ту часть жгута каждой двери, что торчит непосредственно на выходе из неё, одетая в резиновую гофру. Если бы был коротыш между проводами внутри двери, скорее всего, из-за дёргания бы происходил дребезг контакта и подсветка бы мигала. Но нет.

К жгутам тоже с полтычка не подберёшься. Но вот есть справа и слева под панелью по паре жгутов со здоровенными серыми коннекторами и красными защёлками:

И вот при раздёргивании того, что на фото, подсветка-таки погасла. А ещё обнаружилось, что у него один из контактов(самый здоровый, к которому подходит коричневый провод) весь обгорел и оплавился.
У остальных таких коннекторов всё нормально. И на их отключение подсветка никак не реагировала.
Учитывая количество коннекторов(по два с каждой стороны салона), я предположил было, что через них подсоединяются двери, но их отключение, например, никак не влияет на работоспособность активаторов и стеклоподъёмников.

Таким образом, в сухом остатке имеем вот что:

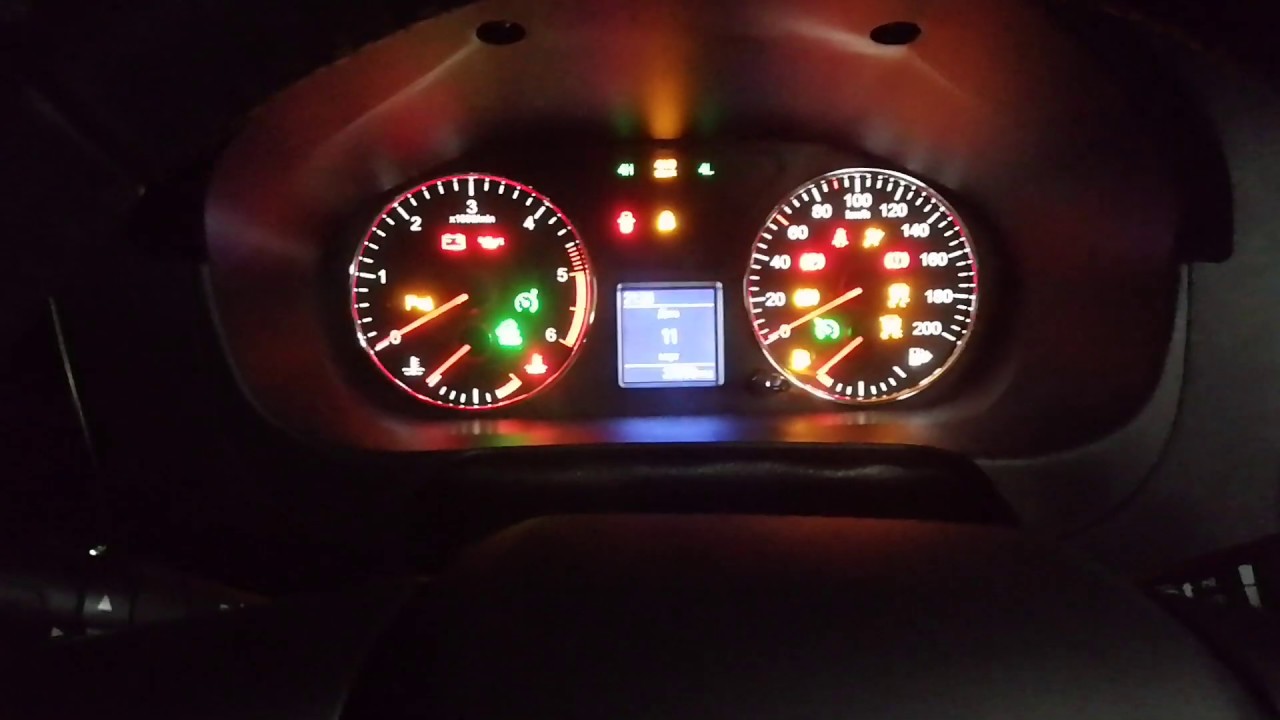

1. Подсветка панели и всех кнопок в салоне горит непрерывно, не реагируя на ключ зажигания и переключение режимов управления светом. В том числе, не регулируется её интенсивность соответствующим колёсиком МУСа.

2. При выдёргивании предохранителя F11, управляющего стеклоподъёмниками, происходит следующее:
а) гаснет подсветка(и начинает работать в нормальном режиме, управляется МУСом)
б) активаторы дверей перестают управляться с сигнализации
в) стеклоподъёмники не работают, но при попытке нажать кнопку любого из них, подсветка(если она в данный момент включена МУСом) гаснет и включается только после поворота крутилки МУС в положение «0» и повторного включения

3. Выдёргивание колодки из блока комфорта(в ногах переднего пассажира справа) не даёт никакого эффекта

4. Выдергивание колодки, что на фото выше, отключает подсветку, но при этом на панели приборов загорается значок замка(иммобилайзер?), автомобиль перестаёт реагировать на ключ зажигания. А ещё на этой колодке есть здоровенный оплавленный и почерневший контакт с подходящим к нему толстым коричневым проводом.

Если кто в теме — помогите советом, куда копать.Очень не хотелось бы раскидывать весь салон в поисках жгутов, а я пока пытаюсь разобраться в электросхемах, но беда в том, что они, судя по всему, отличаются между версиями «до 2012», «рестайлинг 2012″(он же «новая панель», тот, что как раз у меня), и это обстоятельство дополнительно запутывает процесс, так как я до сих пор не нашёл схемы, которая точно от нужного варианта патрика.

Последний раз редактировалось side2k; 16.02.2016 в 17:43

Источник

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

Приборная панель светится не прекращая

Приборная панель светится не прекращая

Сообщение Юрий Кох » Сб янв 16, 2016 01:31

Re: Приборная панель светится не прекращая

Сообщение nexsus » Сб янв 16, 2016 03:30

Re: Приборная панель светится не прекращая

Сообщение Blondi13 » Сб янв 16, 2016 09:58

Re: Приборная панель светится не прекращая

Сообщение Юрий Кох » Сб янв 16, 2016 20:06

Re: Приборная панель светится не прекращая

Сообщение Blondi13 » Вс янв 17, 2016 02:14

Re: Приборная панель светится не прекращая

Сообщение Юрий Кох » Вс янв 17, 2016 21:39

Re: Приборная панель светится не прекращая

Сообщение Blondi13 » Вс янв 17, 2016 21:55

Re: Приборная панель светится не прекращая

Сообщение Юрий Кох » Вс янв 17, 2016 21:57

Re: Приборная панель светится не прекращая

Сообщение Blondi13 » Вс янв 17, 2016 22:01

Re: Приборная панель светится не прекращая

Сообщение Юрий Кох » Пн янв 18, 2016 16:53

Re: Приборная панель светится не прекращая

Сообщение Blondi13 » Пн янв 18, 2016 17:07

Re: Приборная панель светится не прекращая

Сообщение Юрий Кох » Пн янв 18, 2016 18:21

Re: Приборная панель светится не прекращая

Сообщение Blondi13 » Пн янв 18, 2016 18:58

Re: Приборная панель светится не прекращая

Сообщение Юрий Кох » Вт янв 19, 2016 16:03

Re: Приборная панель светится не прекращая

Сообщение Blondi13 » Вт янв 19, 2016 16:46

Re: Приборная панель светится не прекращая

Сообщение Юрий Кох » Вт янв 19, 2016 16:53

Re: Приборная панель светится не прекращая

Сообщение Blondi13 » Вт янв 19, 2016 16:55

Re: Приборная панель светится не прекращая

Сообщение Юрий Кох » Ср янв 20, 2016 07:49

Re: Приборная панель светится не прекращая

Сообщение Юрий Кох » Пт янв 22, 2016 00:22

Для тех, у кого проблемы с приборкой!

Сообщение vadim44 » Ср апр 12, 2017 22:12

Приборная панель светится не прекращая

Сообщение patriot138rus » Пт ноя 03, 2017 16:31

Приборная панель светится не прекращая

Сообщение patriot138rus » Вс ноя 19, 2017 16:09

Приборная панель светится не прекращая

Сообщение молчун » Вт ноя 28, 2017 19:13

Отказ от ответственности

Мнения и комментарии, размещенные во всех форумах являются личными и не обязательно отражают мнение администрации, за исключением официальных сообщений администрации Клуба Клуб УАЗ Патриот.

Администрация Клуб УАЗ Патриот не несет ответственности за любые действия, советы и сообщения пользователей и гостей Клуб УАЗ Патриот, которые могут принести ущерб или убытки другим пользователям Клуб УАЗ Патриот.

Кроме этого, Администрация Клуб УАЗ Патриот не может быть связана и нести ответственность за материалы и содержимое других сайтов, на которые размещены ссылки с Клуб УАЗ Патриот.

Источник

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

Для тех, у кого проблемы с приборкой!

Для тех, у кого проблемы с приборкой!

Сообщение Petrol » Пт ноя 12, 2010 17:08

Вот хотел бы обобщить последовательность действий если у вас, вдруг «зависли», не подсвечиваются или не работают приборы.

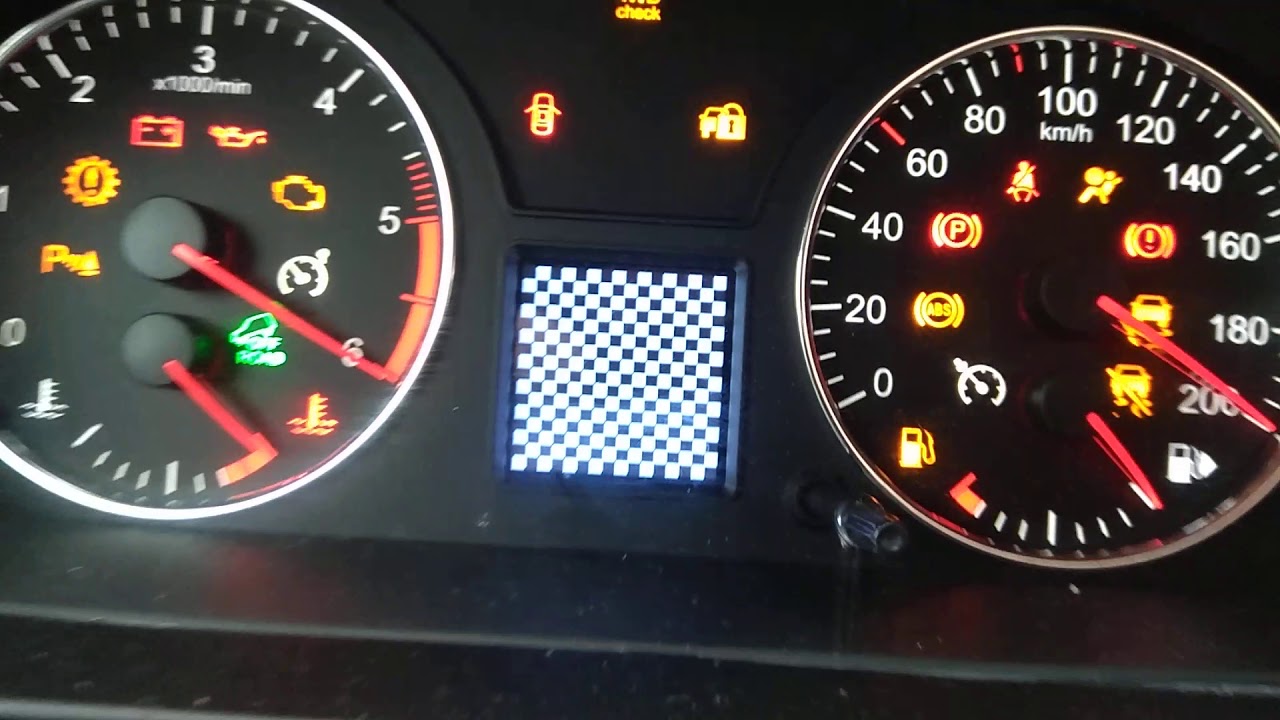

1. Если «зависли» — удерживаем кнопку одометра и включаем зажигание (стрелки совершат «круг почета» и вернутся на место). Не помогло — снимаем минус с аккуммулятора на 20 сек.
2. Если приборы не светятся или не работают. Снимаем приборку, вытаскиваем и вставляем взад все разъемы, лампочки тоже могут плохо сидеть и не гореть, хотя исправны. Проверяем переставлением.
3. Можно проверить предохранитель под панелью приборов № 22 (10 А), он на приборку и огни заднего хода вроде, но без него на ней будет мигать значок иммобилайзера и пищать прерывистый звуковой сигнал.
4. Если ничего не помогло — тащим массу на приборку.

Поправьте или добавьте если что не так.

Сообщение Tiggerr » Пт ноя 12, 2010 17:57

Сообщение Max 533 » Пт ноя 12, 2010 19:22

Сообщение Низи » Сб ноя 13, 2010 11:05

Сообщение Petrol » Сб ноя 13, 2010 11:34

Сообщение Низи » Сб ноя 13, 2010 11:37

Сообщение Низи » Вс ноя 14, 2010 06:55

Сообщение bab75 » Вс ноя 14, 2010 09:13

Сообщение Низи » Вс ноя 14, 2010 09:48

Сообщение кацо » Чт ноя 18, 2010 08:36

Сообщение Низи » Чт ноя 18, 2010 10:06

Сообщение Trofff » Пт ноя 19, 2010 16:49

Сообщение Akwilon13 » Пт ноя 19, 2010 19:22

Сообщение Слон87 » Пт ноя 19, 2010 20:19

Сообщение Редактор » Пт ноя 19, 2010 20:20

цитирую себя же с параллельного форума
«Собственно, когда как. При включении габаритных огней — соответственно загорается и панель приборов, но не всегда. иногда может и не загореться. Прыгая на кочках/ямках/колдобинах — она явно моргает, то есть, бум на ямке — горит, бум на другой — не горит, бум на третьей — горит, но не ярко, тускло. Может просто сама погаснуть или загореться. «

добавлю еще: можно включить туманки, на приборке ничего не отобразится, прыг на ямке — загорелась лампочка. (а может и вяааало так загореться).
Лампочка малого количества уровня топлива и габаритов — туда же.
Иногда панель на холостых ведет себя, как будто «кто-то» медленно крутит реостат на МУСе. Последнего я, кстати, разбирал и смотрел — всё ОК. Так же прозванивал всю эту канитель с контактами приборки — везде контролька горела нормально.
