Здравствуйте, уважаемые посетители сайта. Любому электрику, домашнему или профессиональному, приходится пользоваться универсальным прибором — тестером (мультиметром) для измерения различных электрических величин — напряжения, сопротивления, силы тока, проверять электрические провода и кабели на целостность цепи. Для рассмотрения можно взять простую модель китайского тестера DT-832, которая не считается очень надежной, но подойдет для домашнего электрика, который пользуется им не так часто. Принципы работы с другими моделями такие же.

Виды мультиметров

Мультиметры бывают двух видов — аналоговые и цифровые. В настоящее время больше используются цифровые мультиметры, они более точные, но аналоговые мультиметры также все равно используются, они лучше работают при радипомехах, когда цифровой может отказать.

Как работать с мультиметром

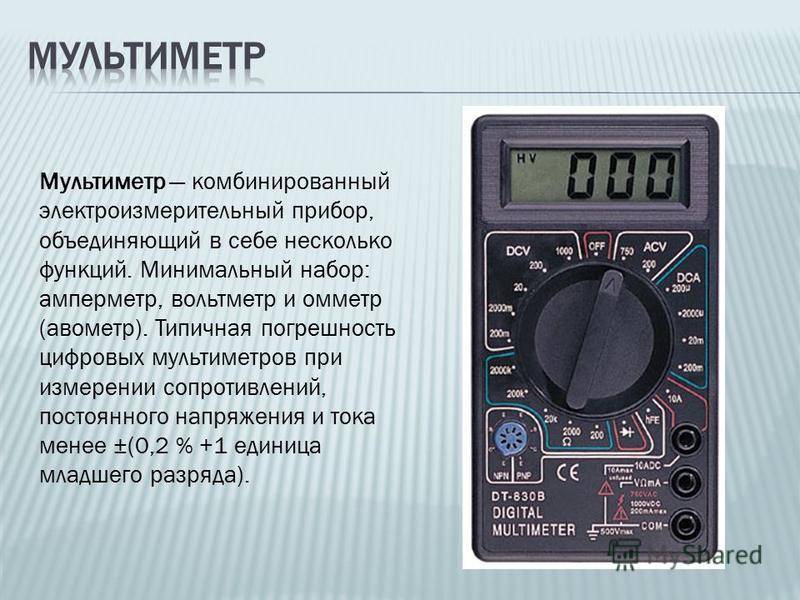

Мультиметр имеет много позиций — шкала для постоянного напряжения, шкала для переменного напряжения, шкала для измерения силы постоянного тока, шкала для измерения сопротивления, элемент со значком «генератора» используется для прозвонки цепи, можно проверять радиоэлементы — транзиторы.

Если рассмотреть позиции по часовой стрелке:

1. ACV — измерение величины переменного напряжения (2 положения 200 и 750 Вольт). Ставим предел измерения 750В для проверки напряжения в домашней электросети.

2. DCA — измерение величины силы постоянного тока. Используется для измерения небольших токов.

3. hFE Измерение коэффициента передачи транзистора (для радиотехников).

4. Генератор прямоугольных импульсов (для радиотехников).

5. Прозвонка для определения целостности цепи (значок «генератор»).  В этом положении при замкнутых щупах слышен звуковой сигнал и дисплей показывает сопротивление в Ом , если цепь замкнута. Очень полезная позиция. Позволяет экономить время, так как не обязательно смотреть какое сопротивление цепи.

6. Измерение сопротивления в 5 пределах: 200 Ом, 2000 Ом или 2 кОм, 20 кОм, 200 кОм, 2000 кОм или 2 мОм.

7. DCV — измерение постоянного напряжения в 5 пределах: 200 мВ, 2000 мВ или 2 В, 20 В, 200 В и 1000 В.

К мультиметру всегда подключаются два щупа — красный и черный, красный всегда «+», черный всегда «-«. Черный щуп всегда включается в нижний разъем, красный щуп в средний или верхний разъем, он включается в верхний разъем, когда надо измерить силу постоянного тока до 10 А.

Например, для измерения напряжения в розетке надо поставить шкалу на переменное напряжение, выбираем предел 750 В, так как напряжение должно быть 220 В. Ставим два щупа мультиметра в розетку и видим значение напряжения. Для измерения напряжения мы подключались параллельно, для измерения тока надо подключаться последовательно.

Для проверки целостности провода на обрыв ставим переключатель шкалы на значок «генератор». Для проверки работы генератора замыкаем между собой щупы мультиметра и должны услышать звук из динамика мультиметра, это говорит о том, что цепь целая. А если провод очень длинный, то как проверить его целостность? Надо на одном конце скрутить два провода между собой, на другом конце к этим проводам прикладываем щупы мультиметра и если цепь целая, то мы  должны также услышать звук динамика.

Как пользоваться мультиметром | Новостной движок

El мультиметро, полимер o тестер Это очень полезный инструмент для многих автомехаников. Если не вдаваться в подробности, то это то, что используется, чтобы узнать, в хорошем ли состоянии аккумулятор или получает ли тот или иной элемент автомобиля ток.

В Actualidad Motor вы найдете большое количество руководств по стилю «сделай сам». Поэтому здесь мы также объясняем как пользоваться мультиметром, так как вам будет полезно немного углубиться в любая проверка или ремонт что ты хочешь делать

Индекс

schema.org/SiteNavigationElement»>
• 1 Видео о том, как пользоваться мультиметром
• 2 Проверить автомобильный аккумулятор
• 3 Как пользоваться мультиметром для измерения напряжения (В)
• 4 Как использовать мультиметр для измерения интенсивности (A)
• 5 Как использовать мультиметр для измерения сопротивления (Ом)
• 6 Как использовать мультиметр для измерения непрерывности
• 7 Как пользоваться цифровыми и аналоговыми мультиметрами
• 8 Как узнать, какой номер выбрать
• 9 Мультиметры с зажимом типа «крокодил» или измерительные провода

Видео о том, как пользоваться мультиметром

Проверить автомобильный аккумулятор

Начнем с рассмотрения очень частой операции, связанной либо с тем, что батарея приближается к конец срока службы или длительное время с остановленным автомобилем

. Аккумулятор разряжается постепенно, без Генератор есть шанс загрузить его снова.

Поскольку свинцово-кислотные аккумуляторы очень плохо разряжаются почти полностью, они могут стать непригодными для использования. В следующем видео вы можете увидеть, как проверить аккумулятор мультиметром:

Как видите, это очень простые и безопасные шаги, если вы неукоснительно им следуете. Речь идет об измерении напряжения батареи, когда она была должным образом заряжена. Поэтому также объясняется, как проверить генератор непосредственно перед этим. Это исключает, что проблема в том, что он не способен заряжать аккумулятор.

Подпишитесь на наш Youtube-канал

Также мы письменно рассказываем, как проверить это самостоятельно мультиметром. Это очень дешевое устройство и шаги, которым нужно следовать, очень просты:

1. Первое, что вам нужно сделать, это подготовить мультиметр для этой конкретной операции:
   •  Выберите диапазон измерения в 20 В постоянного тока. На мультиметрах этот тип тока обычно обозначается буквой V, за которой следует длинная черта с пунктирной линией под ней. Также с буквами DCV, что означает напряжение постоянного тока.
   •  Вы увидите, что мультиметр имеет несколько разъемов, куда вставляются кабели. Для проверки автомобильного аккумулятора необходимо поставить кабель негр в общей дыре(COM) И красный провод в отверстие для вольт (V). В нашем вольтметре указано
   VOHz, то есть тот, который используется для измерения напряжения, сопротивления или тока. Хотя их можно сгруппировать и по другим признакам. Для вас важно то, что вы поставили В.
2. Теперь пришло время подготовить автомобиль, потому что аккумулятор должен быть заряжен, чтобы увидеть его реальное состояние. В противном случае может показаться, что он испорчен, когда он разряжен лишь частично. Для этого вам придется объехать с автомобилем около 20 минут. Чтобы быть в безопасности, лучшее, что вы можете сделать, это довести постоянную скорость до 2.000 или 2.500 об/мин.
3. Что-то, что многие люди склонны забывать, это то, что вы должны разрядите аккумулятор немного перед измерением. Вы можете подождать около часа, но если вы не хотите так долго, достаточно включить свет на минуту или две при выключенном двигателе. Это исключает ошибочные результаты теста, который вы собираетесь делать дальше.
4. Выключите любое устройство которые вы включили в автомобиле на предыдущем шаге. Откройте капот и найдите аккумулятор.
5. Теперь пришло время начать пользоваться мультиметром. положить зажимы типа «крокодил» или измерительные провода, соприкасающиеся с клеммами аккумулятора. Как всегда, соблюдая полярность: черный — это минус, и он должен подключаться к отрицательной клемме, а красный, то есть положительный, должен подключаться к положительной клемме аккумулятора. Предупреждение: убедитесь, что они полностью касаются металла. Если есть грязь или клеммы сульфатированы, измерение может быть неточным.
6. На экране вольтметра появится значение, которое поможет вам узнать состояние батареи:

• Если батарея находится в хорошее состояние, должен выйти между 12В и 13В. Хотя он будет в идеальном состоянии только если будет ближе к 13 В.
• когда все закончится потеря работоспособностичисло будет очень близко к 12В.
• да отметка менее 12В, состояние батареи уже начинает плохой.
• В том случае, если уже приближается к 10 В, это означает, что батарея в очень плохие условия и, скорее всего, вам придется его изменить.

Если вы хотите углубиться в тему, вы можете взглянуть на следующую статью:

Теме статьи:

Как проверить автомобильный аккумулятор и генератор

Как пользоваться мультиметром для измерения напряжения (В)

Правда в том, что мультиметр используется не только для проверки состояния батареи.

Это также ключ к обнаружению неисправностей, если они связаны с электричеством. Измерение напряжения электрического тока производится, например, при Указатель уровня топлива не работает, когда рог сломан или даже в проблемах, влияющих на работу двигателя, таких как Датчик массового расхода воздуха измеряет неправильно.

Для измерения текущего напряжения мультиметром необходимо выполните несколько шагов очень похоже на проверку батареи.

1. Настройте тестер правильно. То есть надо учитывать, работает он с постоянным или переменным током и какое напряжение ожидается. Если вы собираетесь измерять, например, ток, поступающий на автомобильный гудок, нормально, если это постоянный ток и 12 В. Поэтому вы должны настроить его в положении 20 В области, отмеченной буквой V, за которой следует длинной линией с другим миганием внизу (или DCV). Если вы собираетесь измерять переменный ток, который питает, например, систему освещения, вы должны поместить мультиметр в область, отмеченную буквой V∼. Хотя это также может быть обозначено аббревиатурой ACV, что расшифровывается как напряжение переменного тока.
2. Затем необходимо разместить клеммы, наконечники или зажимы. мультиметра таким образом, чтобы они касались проводов, на которых должен быть ток. Например, провода, ведущие к автомобильному гудку, или контакты на патроне лампочки (проблемы с фарами).
   Всегда соблюдайте положительную и отрицательную полярность, хотя во многих случаях вы найдете только положительный кабель, а отрицательный или нейтральный — это листовой металл автомобиля. В случае, если он нуждается в активации, не забудьте включить указанное устройство. Например, нажмите кнопку звукового сигнала, чтобы увидеть, есть ли напряжение.
3. Как только это будет сделано, вы сможете увидеть, получает ли он электричество или нет. к рассматриваемому элементу автомобиля, потому что на экране появится значение. Кроме того, поскольку вы используете мультиметр, вы сможете узнать силу тока, который достигает его. Если он меньше или больше указанного, вы уже знаете, почему указанное устройство работает некорректно.

Как использовать мультиметр для измерения интенсивности (A)

Как следует из названия, мультиметр можно использовать для измерения различных электрических величин. Другими словами, помимо того, что он является вольтметром (предыдущий случай), он также может работать как амперметр для измерения силы тока. Это делается, например, для проверки наличия у автомобиля аномального потребления электроэнергии. Для измерения интенсивности шаги несколько отличаются:

1. Настройте мультиметр. Выберите постоянный или переменный ток и ожидаемую силу тока (А). Если вы собираетесь измерять, например, аномальное потребление электроэнергии аккумуляторной батареей при выключенном автомобиле, то это постоянный ток и 10 А (Ампер). В зависимости от мультиметра это значение может быть 20 А, 30 А, 40 А и т.д. 5 А или меньше может быть слишком мало. Черный кабель идет к COM-порту, а красный кабель должен идти к порту мультиметра, который показывает это значение. Недостаточно просто выбрать соответствующий режим на экране или колесе выбора. Например, в мультиметре на изображении выше это будет тот, который говорит 10 А.
2. Затем необходимо разместить клеммы, наконечники или зажимы. мультиметра таким образом, чтобы они касались проводов, на которых должен быть ток. Однако, в отличие от напряжения (В), для тока (А) необходимо разомкнуть цепь, чтобы получить правильное значение. Например, в том же примере проверки потребления электроэнергии вы должны отсоединить отрицательный кабель от автомобильного аккумулятора и надеть зажим или наконечник на клемму, а другой — на свободный кабель. Это заставляет ток проходить через мультиметр, чтобы он мог хорошо измерять.
3. Как только это будет сделано, вы сможете увидеть, сколько силы тока проходит для указанной электрической цепи. В следующий видео Мы покажем вам, как проверить ненормальное потребление электроэнергии, чтобы у вас хороший пример того, как использовать мультиметр для измерения силы тока:

Как использовать мультиметр для измерения сопротивления (Ом)

Измерение сопротивления также является элементом Полезно для ремонта автомобиля после поломки или других электромонтажных работ.. Хорошим примером этого является проверка бобина де энсендидо. Его сопротивление обычно колеблется от 3 до 5 Ом для систем зажигания с прерывателем и от 0,3 до 1 Ом для электронных катушек зажигания. Значения вне этих диапазонов будут указывать на неисправность.

Шаги по использованию мультиметра для измерить электрическое сопротивление являются:

1. Как всегда, вы должны настроить мультиметр для выполняемой вами операции. В данном конкретном случае необходимо выбрать одно из значений в зона сопротивления, что обозначается заглавной греческой буквой омега (Ω). Каждая операция будет иметь соответствующее значение, но вернемся к примеру с проверкой катушки: вы должны выбрать 200 Ом. Как мы уже говорили вам ранее, значения, которые они вам дадут, очень низкие, и вы должны выбрать наименьший диапазон.
2. поместите провод черный в общем соединении (COM) который тоже черный и кабель красный в котором он ставит VOHz (роха).
3. После того, как сделано, Вы должны поместить зажимы или тестовые провода мультиметра, где это требуется: выводы, соответствующие выводы катушки и т. д.
4. В тот момент даст вам электрическое сопротивление проводников, несущих заряд. Поэтому, где бы вы их ни разместили, это даст вам значение, которое должно находиться в допустимых пределах. Например, от 0,3 до 1 Ом от катушки зажигания, или если вы измеряете сопротивление жгута проводов, оно должно быть около 0,01 Ом.

Как использовать мультиметр для измерения непрерывности

Эта функция мультиметра очень полезна для обнаружения предохранители литые, нарезанные катушки, плавленые нагреватели, так далее. Короче говоря, это измерение, позволяющее узнать, прерваны ли соединения электрической цепи. Важное замечание: никогда не используйте его в цепях под напряжением, потому что вы можете повредить мультиметр. То есть никогда в батареях, генераторах, заряженных конденсаторах, проводке, где есть напряжение и т.п.

Чтобы проверить непрерывность, вам просто нужно следовать следующие шаги:

• Правильная настройка мультиметра: выбирает функцию непрерывности, которая обычно обозначается символом динамика или стрелкой с вертикальной чертой на конце.
• поместите провод черный в общем соединении (COM) и провод красный в связи VOHz.
• Убедитесь, что что вы не собираетесь выполнять этот тест на чем-либо, что находится под напряжением.
• Поместите зажимы или наконечники в контакт с цепью, металлические вкладки или любой терминал, на котором вы хотите провести тест. Если есть непрерывность, прозвучит звуковой сигнал, если нет, счетчик будет молчать. уведомление: если сопротивление высокое (выше 30 Ом) тоже не подаст звуковой сигнал.

В следующий видео вы можете увидеть, как мультиметр реагирует, когда он обнаруживает непрерывность и когда он не обнаруживает ее или сопротивление слишком велико:

Как пользоваться цифровыми и аналоговыми мультиметрами

Как вы, возможно, заметили, как при проверке состояния батареи, так и в других вопросах, связанных с током, мы упомянули мультиметр экран. Что это значит? Интернет. В них вы просто выбираете режим, который хотите выбрать, и появляются цифры, указывающие на соответствующее значение.

Вы увидите, что в большинстве этих мультиметров, мультиметров или тестеров выбор осуществляется с помощью поворотная ручка. Однако это не всегда так просто. Есть такие, в которых нужно войти в меню конфигурации или Режим и выбрать каждый из параметров. В любом случае дополнительные сложности минимальны и вы без проблем справитесь с ними, следуя инструкции. Важно то, что вы знаете, для чего предназначена каждая опция.

В случае аналоговые мультиметры, выбор всегда будет с поворотная ручка. Его маленькая особенность в том, что он имеет только один игла, которая отмечает определенный уровень и куча разных весов за ним. Чтобы избежать ошибок, убедитесь, что вы всегда смотрите на правильную шкалу. Иными словами, если вы проверяете сопротивление, обозначенное греческой буквой Ω в диапазоне 200, не запутайтесь и посмотрите на напряжение (V).

Как узнать, какой номер выбрать

Зная, как выбрать напряжение, сопротивление, ампер, непрерывность и т. д., вы сделали половину работы. Однако вы также должны знать, какое значение выбрать из этих вариантов. Ответ наименьшее число, превышающее ожидаемое значение. Например: если мы ожидаем около 12 В от батареи, мы должны выбрать 20 В, что является наименьшим вариантом, превышающим 12 В.

Если мы выберем вариант, который ниже ожидаемого значения, мультиметр не будет отображать данные на экране. Например, если мы выбираем 200 В на поворотной ручке или на экране, но собираемся измерять в бытовой вилке на 240 В, мультиметр не сможет измерить то, что мы ему подаем.

Если мы выберем вариант слишком большой для того, что мы собираемся измерить, мультиметр будет плохо измерять или даже не будет предлагать данные, в зависимости от того, что мы выбрали.

Теме статьи:

Как зарядить автомобильный аккумулятор: зарядное, ремонтное или стартерное

Мультиметры с зажимом типа «крокодил» или измерительные провода

Если ваш мультиметр имеет обе опции, тем лучше. . Las пинцет больше подходят для таких проверок, как автомобильный аккумулятор, просто для удобства, что они остаются фиксированными. Хотя вы также можете использовать типовые тестовые провода, которые имеют некоторые острые металлические шипы. Единственная разница будет заключаться в том, что вам придется поддерживать мультиметр где-то в моторном отсеке и обеими руками прикасаться этими наконечниками к клеммам.

Вы должны выбрать подходящий мультиметр в соответствии с проверками, которые вы собираетесь делать с автомобилем. Если чек находится в очень узком месте, например, в слоте реле, пинцет вам не поможет, потому что он не подходит. Для этих операций есть тестовые кабели, для которых есть даже кончики разной толщины.

Изображения 1, 3, 5 и 6 — Гарет Халфакри, Пол Шульц, Себастьян Влошек, Артур Беккер Симойнс

Как работает электрическая отвертка Line Tester



Тестеры являются одним из самых простых решений, используемых для проверки непрерывности тока и напряжения в любой цепи. Незаменимыми для любого электрика тестеры являются очень простыми и интересными устройствами. В этой статье будет рассмотрена внутренняя структура одного из таких часто используемых тестеров цепей.

Пользователь должен находиться на полу во время использования тестера, чтобы он мог служить заземлением при протекании тока. Чтобы проверить провод под напряжением, тело пользователя должно соприкасаться с металлическим колпачком наверху отвертки, когда тестер касается провода. Это замыкает настоящую электрическую цепь, и лампочка загорается, когда тестер определяет напряжение.





Рис. 1. Настройка тестера



Тестер, показанный выше, представляет собой отвертку со схемой тестирования. Сердечник тестера расположен возле головки отвертки. Пластиковый корпус, под которым находится схема тестера, служит изолятором. Поскольку металлический стержень является токопроводящей частью тестера, для защиты пользователя от случайного поражения электрическим током на металлический стержень 9 надевается толстая оболочка из пластикового изолятора. 0003

Структура



Рис. 3. Металлический колпачок в верхней части отвертки для удержания цепи



Металлический колпачок с резьбой находится в верхней части отвертки и удерживает цепь внутри. Крышка должна быть заземлена, когда металлический стержень вставляется в вилку. Розетка питания аналогична положительной клемме аккумулятора. Как и в случае с батареей, нам нужно подключить другой конец цепи к отрицательной клемме, куда поступает ток, нам также нужен сток для тока от источника питания. В этом случае в качестве раковины выступает земля. В большинстве случаев пользователь формирует связь с землей для цепи, которая создается, когда стержень вставляется в источник питания. Пользователь не получает никакого удара током, потому что в тестере уже есть токоограничивающие резисторы, а также потому, что сухое человеческое тело имеет очень большое электрическое сопротивление.

Неоновая лампа в сборе

За колпаком следует пружина. Пружина выполняет двойную функцию: действует как заземляющий провод и соединяет схему тестера с крышкой, когда отвертка помещается в розетку.

Рис. 4: отвертка Circiut установлена ​​

После удаления пластиковой изоляционной оболочки, схема отвертки можно увидеть четко, как показано выше.





Рис. 5: Соединение провода неоновой лампы и пружины



На изображении выше показана неоновая лампа, соединенная с пружиной проводом. Он служит индикатором тока всякий раз, когда металлический стержень подключен к активному источнику питания. Неоновая лампа дает выход мгновенно и не нагревается из-за высокого напряжения. Потребляемый ток лампочки достаточно низкий и вполне удовлетворительно действует при заземлении цепи с помощью человеческого тела.



Рис. 6: Резистор для соединения неоновой лампы с металлическим стержнем



Резистор, подобный показанному на рисунке выше, подключен к неоновой лампе с одного конца и к металлическому стержню с другого. Максимальный ток от источника питания, который может пройти к неоновой лампе, ограничен резистором.

Металлический стержень

Рис. 7: Металлический стержень с отверткой

Металлический стержень помещается на линию, на которой должно быть проверено напряжение. Кроме того, он служит отверткой общего назначения. Таким образом, очень простая электрическая схема используется для отладки обрывов цепи и проверки их непрерывности.

---

Рубрики: Insight
С тегами: отвертка для тестера электрических линий, электрический тестер, измерение, тестер


---

---

---

Электрический тестер | Инструменты PCE

Номер заказа: PCE-360

Электрический тестер PCE-360

PCE-360 — это однофазный измеритель мощности с функцией регистрации данных. Этот универсальный анализатор мощности может выполнять измерения однофазной и трехфазной мощности как в режиме реального времени, так и в течение длительного периода времени.

— Диапазон напряжения: 50,0 В … 600,0 В, истинное среднеквадратичное значение
— Диапазон тока: 3,0 … 999,9 А, истинное среднеквадратичное значение
— Включает зажимы, зажимы, провода, программное обеспечение для ПК и кабель для передачи данных Варианты интервалов /30/60/120 секунд
— Для измерений в режиме реального времени и в течение длительного периода времени до 578 дней при частоте дискретизации 5 секунд

1 491,00 £

НДС и. поставка
2 года гарантии

№ для заказа: PCE-830-1-ICA

Электрический тестер PCE-830-1-ICA вкл. Сертификат калибровки ISO

Электрический тестер используется для измерения от одной до трех фаз электрических величин переменного тока (AC). Этот трехфазный электрический тестер также измеряет такие параметры, как напряжение, ток, частота, гармоники и мощность, а также отображает в соответствии со стандартом EN50160 значения гармоник, интергармоники и асимметрии. Помехи, такие как прерывания, утечки, перегрузки или кратковременность (от 16 мкс) обнаруживаются с соответствующими значениями.

— PCE-830 + PCE-6801 Зажим амперный (100 A)
— Зажим электрического провода: диаметр 30 мм
— Выбор диапазона: ручной (1 A, 10 A, 100 A)
— Размеры зажима: 210 x 62 x 36 мм
— Вкл. Сертификат калибровки ISO

2 554,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-830-2-ICA

Электрический тестер PCE-830-2-ICA вкл. Сертификат калибровки ISO

Электрический тестер используется для измерения от одной до трех фаз электрических величин переменного тока (AC). Этот электрический тестер также измеряет такие параметры, как напряжение, ток, частота, гармоники и мощность, а также указывает, в соответствии со стандартом EN50160, значения гармоник, интергармоники и асимметрии. Помехи, такие как прерывания, утечки, перегрузки или кратковременность (от 16 мкс) обнаруживаются с соответствующими значениями.

— PCE-830 + PCE-6802 амперный зажим (1000 А)
— Съемник электрического провода: диаметр 55 мм / 2,2
— Выбор диапазона: ручной (10 А, 100 А, 1000 А)
— Размеры зажима: 244 x 97 x 46 мм / 9,6 x 3,8 x 1,8 дюйма
— вкл. Сертификат калибровки ISO

2 827,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-GPA 62

Трехфазный электрический тестер PCE-GPA 62

Трехфазный электрический тестер с анализатором сети / измерителем мощности и энергии с регистратором данных.

— Проверка в реальном времени, регистрация и измерение напряжения и тока (действительного и действующего)
— Измерение коэффициента мощности и фазового угла, частоты, энергии, активной, реактивной и полной мощности
  (однофазная или трехфазная в симметричных сетях).
— Макс. диаметр проводника: 55 мм / 2,2 дюйма
— Записи до 50 000 записей

845,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-GPA 62-ICA

Трехфазный электрический тестер PCE-GPA 62-ICA, вкл. Сертификат калибровки ISO

Этот трехфазный электрический тестер используется для однофазных или трехфазных измерений активной, реактивной и полной мощности, коэффициента мощности, фазового угла, энергии, напряжения, тока, а также пиков и гармоник до 50º гармонического сигнала. Трехфазный электрический тестер оснащен регистратором данных. Тестовый прибор поставляется откалиброванным производителем (ISO или сертификация в качестве опции).

— Проверка в реальном времени, регистрация и измерение напряжения и тока (действительного и действующего)
— Измерение коэффициента мощности и фазового угла, частоты, энергии, активной, реактивной и полной мощности
  (однофазная или трехфазная в симметричных сетях).
— Макс. диаметр проводника: 55 мм / 2,2 дюйма
— Регистратор данных на 50 000 показаний / программное обеспечение / интерфейс USB
— вкл. Сертификат калибровки ISO

£ 958,00

НДС и. доставка
2 года гарантии

Номер заказа: PCE-360-ICA

Электрический тестер PCE-360-ICA вкл. Сертификат калибровки ISO

PCE-360 — это измеритель ОВКВ с функцией регистрации данных. Этот универсальный анализатор мощности может выполнять измерения однофазной и трехфазной мощности как в режиме реального времени, так и в течение длительного периода времени.

— Диапазон напряжения: 50,0 … 600,0 В, истинное среднеквадратичное значение
— Диапазон тока: 3,0 … 999,9 А, истинное среднеквадратичное значение
— Включает зажимы, зажимы, провода, программное обеспечение для ПК и кабель для передачи данных
 – Регистратор данных на 10 000 000 записей с интервалом 5/10/30/60/120 секунд. Сертификат калибровки ISO

1 753,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-PI 10

Электрический тестер PCE-PI 10

Электрический тестер PCE-PI 10 используется для определения направления вращения трехфазных сетей. Кроме того, электрический тестер может измерять напряжение до 600 В переменного/постоянного тока. Направление вращающегося поля важно для машин и установок.

— Диапазон измерения: 75 … 600 В перем. тока
— Обнаружение трехфазного вращающегося поля
— Измерение напряжения переменного/постоянного тока
— CAT III 600 В

44,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-CBA 10

Электрический тестер PCE-CBA 10

Электрический тестер PCE-CBA 10 можно использовать в качестве тестера автомобильного аккумулятора. Для проверки аккумулятора электрический тестер может измерять, среди прочего, пусковой ток, чтобы определить емкость автомобильного аккумулятора в диапазоне от 30 до 100 Ач.

— Для стартерных аккумуляторов 12 В
— Ток холодного пуска CCA: 100 … 1700 А
— Емкость аккумулятора: 30 Ач … 100 Ач
— Стандарты аккумуляторов: DIN, JIS, EN, IEC, SAE, GB & MCA 901 02

61,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-DC1

Электрический тестер PCE-DC1

Электрический тестер был разработан для косвенного определения переменного/постоянного тока и частоты. Электрический тестер имеет встроенный фонарик, позволяющий освещать точку измерения, и функцию бесконтактного измерения напряжения.

— Переменный ток (50/60 Гц): 200 А / 0,1 А или 100 мА / ±3,0 % + 8 цифр
— Постоянный ток: 200 А / 0,1 А или 100 мА / ±2,8 % + 8 цифры
— Испытательное напряжение переменного тока (без контакта): от 100 до 600 В переменного тока, 50/60 Гц
— Частота (3 диапазона): от 40 до 50 Гц / от 51 до 510 Гц/ от 0,51 до 1 кГц

  9 0003

61,00 £

Цена не включает НДС и. поставка
2 года гарантии

Номер заказа: PCE-DC 9EV

Электрический тестер PCE-DC 9EV

Электрический тестер представляет собой измерительный прибор для точного определения электрического тока. Имея диаметр токоизмерительных клещей 25 мм и диапазон измерений 0 … 1000 А переменного/постоянного тока, электрический тестер выполняет большую часть всех измерительных задач. Электрический тестер можно использовать для контроля настенной коробки электромобиля как на первичной, так и на вторичной стороне.

— Мониторинг Wallbox (основной/дополнительный)
— Диапазон измерения: 0 … 1000 A AC/DC
— Измерение индуктивного тока
— Постоянный ток
— Переменный ток
— Частота
— Пусковой переменный ток
— Фильтр нижних частот переменного тока (ФНЧ)

66,00 фунтов стерлингов

Цена не включает НДС и. поставка
2 года гарантии

Номер заказа: PCE-DM 15

Электрический тестер PCE-DM 15

Электрический тестер представляет собой мультиметр с широким набором функций. Помимо измерения сопротивления току и напряжению, этот электрический тестер можно также использовать для измерения непрерывности и температуры с помощью термопар.

Функция измерения :
— Напряжение постоянного тока
— Напряжение переменного тока
— Переменный ток
— Сопротивление
— Емкость
— Частота
— Измерение температуры типа K
— Проверка диодов
— Проверка целостности цепи

68,00 фунтов стерлингов

Цена не включает НДС и. поставка
2 года гарантии

Номер заказа: PCE-ODM 10

Электрический тестер PCE-ODM 10

Этот электрический тестер PCE-ODM 10 имеет как автоматический, так и ручной выбор диапазона и двойной OLED-дисплей. Измеренные значения отображаются на цифровом OLED-дисплее до 6000 цифр и в виде гистограммы.

Функция измерения
— DC DC
— AC напряжение AC (TRMS)
— AC + DC TRMS напряжение
— DC DC
— AC AC (TRMS)
— 4 . .. 20-мА %
— AC AC / Катушка Роговского 900 92 — Сопротивление
— Частота
— Рабочий цикл
— Емкость
— Температура/термопара

69,00 £

Без учета цены. НДС и. поставка
2 года гарантии

Номер заказа: PCE-CBA 20

Электрический тестер PCE-CBA 20

Электрический тестер проверяет стартерные аккумуляторы на 12 В и 24 В. Тестер автомобильного аккумулятора проверяет состояние автомобильного аккумулятора по напряжению аккумулятора в цикле зарядки, при запуске или на холостом ходу.



— Объект измерения:   Стартерные аккумуляторы 12 В / 24 В

— Стандарты аккумуляторов: DIN, JIS, EN, SAE

— Источник питания: 9 … 35 В пост. тока через испытательное напряжение

£ 72.00

Цена без учёта. НДС и. поставка
2 года гарантии

Номер заказа: PCE-CM 5

Электрический тестер PCE-CM 5

Электрический тестер представляет собой мультиметр с множеством различных функций. Таким образом, с помощью электрического тестера можно проводить бесконтактные измерения тока до 200 А переменного тока. Этот диапазон тока электрического тестера уже охватывает большой диапазон измерений тока.

Функция измерения:
— переменный ток
— постоянный ток
— постоянное напряжение
— переменное напряжение
— LowZ AC/DC
— Сопротивление
— Проверка целостности цепи
— Проверка диодов
— Емкость
— Температура (тип K)
— Частота (с токоизмерительными клещами)
— Частота (во время измерения напряжения)
— Частота (прямое измерение)
— Рабочий цикл

77,00 фунтов стерлингов

Цена не включает НДС и. поставка
2 года гарантии

Номер заказа: PCE-LT 15

Электрический тестер PCE-LT 15

Электрический тестер PCE-LT 15 представляет собой комбинированное устройство, которое обнаруживает ошибки конфигурации в сети и может одновременно использоваться в качестве электрического тестера. Таким образом, периферию сети можно быстро проверить с помощью LAN-тестера.

Функция измерения :
— Напряжение переменного тока: 750 В
— Напряжение постоянного тока: 1000 В
— Сопротивление: 4 МОм
— Проверка целостности цепи: 400 Ом
— Электрическая безопасность: CAT III 600 В

80,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

№ для заказа: PCE-DC2

Электрический тестер PCE-DC2

Цифровые клещи для измерения переменного/постоянного тока, переменного напряжения и сопротивления. Эти токоизмерительные клещи предназначены для косвенного определения переменного/постоянного тока и сопротивления. Зажим оснащен белыми светодиодами, которые освещают точку измерения и бесконтактно проверяют напряжение. Небольшие габариты этого прибора позволяют проводить измерения в местах с ограниченным доступом. Токоизмерительные клещи откалиброваны производителем и дополнительно могут быть сертифицированы в соответствии с ISO или стандартами.

— Переменный/постоянный ток, напряжение и сопротивление Измерение
— 3 2/3-разрядный ЖК-дисплей
— Питание: 2 батареи AAA 1,5 В
— Размеры: 164 x 65 x 32 мм / 6,4 x 2,5 x 1,2 дюйма



89,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-DC3

Электрический тестер PCE-DC3

Этот электрический тестер был разработан для косвенного измерения переменного/постоянного тока, а также частоты. В этот электрический тестер также встроены функция бесконтактного тестера напряжения и фонарь/фонарик для освещения точки измерения.

— Измерение переменного/постоянного тока, напряжения переменного тока и частоты
— Проверка напряжения переменного тока (бесконтактный тест):
   100–600 В переменного тока, 50/60 Гц 100–600 В переменного тока, 50/60 Гц
— Функция нулевой точки DCA

98,00 фунтов стерлингов

Цена не включает НДС и. поставка
2 года гарантии

Номер заказа: PCE-DC 20

Электрический тестер PCE-DC 20

Электрический тестер представляет собой универсальный измерительный прибор для определения токов, напряжений и многих других электрических величин. Благодаря токоизмерительным клещам размером 40 мм / 1,6 дюйма с помощью электрического тестера можно тестировать даже кабели большего диаметра.

Функции измерения
— мощность постоянного тока
— мощность переменного тока
— напряжение постоянного тока
— напряжение переменного тока
— сопротивление
— частота (прямая)
— частота (токовые клещи)

119,00 фунтов стерлингов

Цена не включает НДС и. поставка
2 года гарантии

Номер заказа: PCE-LT 12

Электрический тестер PCE-LT 12

Электрический тестер представляет собой универсальный измерительный прибор. В дополнение к стандартным измерениям напряжения и тока электрический тестер также имеет функцию анализа сети.

No related posts.
