Полярность аккумулятора как определить: Как определить полярность аккумулятора?

Содержание

прямая полярность аккумуляторов, обратная полярность

Для того, чтобы подобрать такой АКБ, который подойдет к вашему автомобилю, нужно знать, как определить полярность акб. Для этого специалисты рекомендуют ориентироваться на два основные показателя:

— полярность АКБ;
— тип корпуса аккумулятора.

Давайте попробуем разобраться с первым показателем: как определить полярность АКБ?

Классифицируют два вида полярности: прямая и обратная полярность аккумулятора. Для того, чтобы точно определить полярность, поверните батарею таким образом, чтобы клеммы находились возле вас. Если «+» клемма находится по правую сторону от вас, это означает, что АКБ обратной полярности. Если же эта клемма находится с левой стороны – АКБ прямой полярности.

Нередки случаи, когда у вас нет возможности определить с какой именно стороны расположена положительная, а с какой минусовая клеммы. Например, стерлись наклейки или повредился сам корпус батареи, а вам необходимо купить аккумулятор с обратной полярностью.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

Как же поступить в таком случае? Все просто! Для этого вам понадобиться обычная линейка, рулетка или штангенциркуль. При помощи этих инструментов измерьте диаметр одной из клемм. Диаметр плюсовой клеммы имеет больший показатель, чем минусовой. После того, как вы узнали, какая клемма с какой стороны находится, вы сможете воспользоваться способом определения полярности, описанным выше.

Что же касается типа корпуса АКБ, специалисты подразделяют их на две разновидности:

1. Европейский. Для данного типа характерно то, что его клеммы находятся в некоторых углублениях и расположены на верхней части корпуса.
2. Азиатский. В этом типе корпуса аккумулятора клеммы возвышаются на верхней части корпуса а 2,5 см.. Их еще называют «Клеммы Пеньками». Высота аккумуляторов этого типа немного выше, чем предыдущего.

В Уральской Аккумуляторной Компании можно купить аккумуляторы с прямой полярностью и обратной от разных производителей по выгодным ценам.

За счет постоянного мониторинга рынка конкурентов, в нашем магазине цена на аккумуляторы с обратной и прямой полярностью значительно ниже, чем в других магазинах.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

Для оформления заказа и уточнения всей интересующей информацией вы можете воспользоваться формой обратной связи на сайте, а также позвонить по телефону +7 912 227-56-54.

Как узнать полярность аккумулятора


методы распознания европейской и российской маркировки

Перепутать клеммы аккумуляторной батареи может даже опытный автомобилист. Неправильное подключение АКБ может привести к замыканию, воспламенению, повреждению бортового компьютера, проводки и прочим проблемам. Чтобы избежать нежелательных последствий, каждый водитель должен знать, как определить полярность аккумулятора автомобиля на европейских и отечественных батареях.

Что такое полярность

Выбирая аккумулятор для автомобиля, следует обращать внимание на его характеристики. Чтобы подобрать идеальный агрегат, нужно смотреть на номинальную емкость, тип и размер корпуса, полярность батареи и прочие параметры. Сложность может возникнуть из-за того, что на отечественных машинах зачастую представлено прямое расположение токовыводящих элементов.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

На зарубежных авто чаще имеется обратная полярность. Неправильный выбор аккумуляторной батареи может усложнить процесс установки, подключения и эксплуатации.

Полярность аккумулятора — это характеристика, определяющая расположение внешних выводов тока, которые можно увидеть на верхней либо лицевой панели батареи. Наибольшее распространение получила прямая и обратная схема размещения, но встречаются и более экзотические системы установки токовыводящих элементов, которые редко можно увидеть на отечественном или зарубежном рынке.

Определение полярности аккумулятора играет важную роль в работоспособности автомобиля. Дело в том, что ниша, предназначенная для установки батареи, предусматривает определенное расположение прибора. Агрегат с противоположным размещением полярности не позволит выполнить правильное подключение, это может проявляться в недостатке длины проводов. Как следствие, новую АКБ не удастся установить и эксплуатировать.

Конечно, можно попробовать удлинить электропровода, поменять расположение аккумулятора.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Но проще поехать в магазин, где была куплена деталь, и заменить ее на нужную. Чтобы провести удачную замену, необходимо научиться различать полярность автомобильного аккумулятора.

Если говорить проще, то полярность АКБ — это расположение ее клемм.

Определение величины

Чтобы понять, какая имеется полярность аккумулятора (прямая или обратная), нужно поставить его перед собой, обратив к себе лицевую сторону устройства, на которой присутствуют знаки «плюс» и «минус». Если минус находится слева, а плюс справа, это не что иное, как обратная. Если же, наоборот, справа находится минус, а слева плюс, это прямая.

Чтобы уметь безошибочно с одного взгляда определять тип полярности, достаточно обратить внимание на один из двух противоположных знаков.

Например, можно просто посмотреть, где находится плюс — справа или слева, и тогда сразу все станет понятно.

Расположение токовыводящих элементов

Чаще всего можно встретить две комбинации расположения клемм. Это и есть полярность, которая может быть:

  1. Прямой, когда плюсовая клемма находится слева, а минусовая — справа. Иногда такое распределение токовыводов обозначается единицей, что часто можно увидеть на аккумуляторах отечественных производителей. Найти маркировку довольно просто, достаточно повернуть батарею лицевой стороной таким образом, чтобы токовыводящие элементы располагались внизу. Если плюс стоит слева, то это прямая полярность. Такие АКБ установлены на российских авто. Ярким примером послужит «Приора».
  2. Обратной, когда плюсовая клемма расположена справа, а минусовая — слева. Нередко такой тип полярности обозначается нулем, что считается чисто европейской разработкой. Процесс нахождения информации о расположении полюсов такой же. Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Чаще всего такие аккумуляторы встречаются в иномарках.

Вот и вся классификация полярности аккумуляторов для легковых машин. Разобраться с этим сможет даже школьник, но бывают случаи, когда маркировка на АКБ отсутствует, и тогда приходится прибегать к подручным способам определения прямой и обратной полярности.

Как отличить аккумуляторы

Нередко в разговорах автолюбителей проскакивает фраза о мифической азиатской и американской полярности. На самом деле, это слухи: таких в природе не существует. Скорее всего, понятие расположения токовыводов путают с типоразмерами АКБ. Батареи азиатского типа отличаются более компактными размерами, отсутствием выступа на верхней крышке аппарата, тонкими клеммами. Американские аккумуляторы также имеют характерные признаки — это расположение токовыводящих деталей на верхней панели.

Что касается полярности аккумулятора, российскую и европейскую легко можно различить по месторасположению клемм или маркировке (0 и 1).Полярность аккумулятора как определить: Как определить полярность аккумулятора? В остальном компоновка, размеры коробки, количество банок и прочие внешние признаки идентичны, поэтому даже опытный автомобилист может попасть впросак, не посмотрев на этикетку. Чтобы не угадывать, проще обратиться к продавцу, который подберет АКБ, соответствующую той или иной марке авто.

АКБ для грузовых автомобилей

Система расположения клемм на аккумуляторах для грузовых машин мало чем отличается от легковых. Оба вывода находятся на одной из коротких сторон коробки.

Определить полярность АКБ просто, необходимо посмотреть на расположение клемм:

  • Если токовывод с обозначением «+» находится с левой стороны, то это обратная (европейская) полярность, которая также может помечаться тройкой.
  • Если положительный токовыводящий элемент размещен справа, то это прямая (российская) полярность. Некоторые производители могут обозначать ее четверкой.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

Нередко батарейки для грузовых авто встречаются с компоновкой, которая помечается цифрой 2. В таком случае клеммы располагаются на верхней панели по диагонали.

Грузовые автомобили могут оснащаться одним из двух типов аккумуляторов, только клеммы у них обычно располагаются на одной из коротких сторон. Определить, полярность АКБ прямая или обратная, в этом случае также можно визуально:

  1. Нужно повернуть батарею так, чтобы она была обращена к лицу смотрящего той стороной, на которой расположены клеммы и обратить внимание на то, какой из токовыводов будет слева, а какой справа.
  2. Если «плюс» находится слева, то это обратная полярность, которая в случае с грузовыми автомобилями нередко называется европейской. Для ее обозначения была выбрана цифра «3».
  3. Если же слева «минус», а справа — «плюс», это полярность прямая, которая также может называться российской. Такие батареи маркируются цифрой «4».

Итак, две полярности аккумуляторов для легковых автомобилей обозначаются цифрами «0» и «1».Полярность аккумулятора как определить: Как определить полярность аккумулятора? Для обозначения аккумуляторных батарей, рассчитанных на установку в грузовых автомобилях, применяются цифры «3» и «4».

Нераспространенные типы батарей

Есть батареи, которые обозначаются цифрой «2», однако используются они не так часто. Расположение токовыводов на них можно назвать диагональным: в одном углу на верхней крышке находится клемма со знаком «минус», а в противоположном углу — клемма со знаком «плюс». В этом случае поверхность крышки можно сравнить в боксерским рингом, а сами клеммы — с боксерами в начале раунда.

Стоит также сказать еще о двух менее распространенных типах, которые маркируются цифрами «6» и «9». Если указана шестерка, значит, клеммы находятся на крышке в двух углах, но не в противоположных, а в соседних. Если указана девятка, то «плюс» и «минус» находятся друг напротив друга.

Последствия неправильного подключения

Многие неопытные владельцы авто задаются вопросом, можно ли устанавливать в машине аккумуляторы с другой полярностью и чем может обернуться неправильное подключение.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Перепутанные клеммы могут привести к серьезным последствиям.

К числу серьезных поломок, к которым может привести выбор автомобильной батареи с неподходящей полярностью, относятся:

  1. Замыкание, которое заканчивается сгоранием нескольких предохранителей. Такую поломку можно быстро и недорого исправить. Предотвратить перегорание можно, если своевременно заметить искры, появляющиеся при подключении АКБ.
  2. Воспламенение, возникающее при долгой эксплуатации неправильно подключенной батареи. Из-за этого сперва загораются мелкие провода, а потом и более крупные элементы.
  3. Разрушение АКБ, которое происходит из-за оплавления некоторых деталей и разряжения батареи вследствие воздействия обратного заряда.
  4. Поломка бортового компьютера, ремонт которого любому водителю обойдется дорого из-за высокой стоимости новой платы.
  5. Сгорание предохранителей, которые можно поменять на новые защитные элементы в течение нескольких минут.
  6. Поломка генератора, замена которого может сильно ударить по карману невнимательного автолюбителя.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Часто на нем устанавливаются защитные предохранители, предотвращающие такие поломки. В таком случае менять генератор не придется, достаточно будет купить новый диодный мост.
  7. Повреждение электропроводов и сигнализации, которые быстро выходят из строя при неправильной установке аккумуляторной батареи.

Современные автомобили оснащены надежной системой защиты от неверного подключения и воздействия обратного тока. Если присутствует защитная система, то неудачный опыт может обернуться заменой нескольких предохранителей, поэтому не стоит сильно волноваться по этому поводу.

В любом случае лучше поменять аккумулятор с неподходящей полярностью. Несоответствие модели поможет определить длина минусовых и плюсовых проводов, которых попросту не будет хватать для подключения. Конечно, можно схалтурить и удлинить их, но неверно выбранное сечение или слабая оплетка приведут к тем же последствиям, что и неправильно подобранная АКБ.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

Определение полюсов при отсутствии маркировки

Положительные и отрицательные токовыводы выделяются знаками (плюс и минус) или цветами. Плюсовой заряд производители обозначают красным, а минусовой — черным или синим оттенком. Ситуации, когда опознавательные знаки отсутствуют, довольно редки, но все же встречаются на практике. Определить полярность аккумулятора автомобиля в таком случае можно следующими способами:

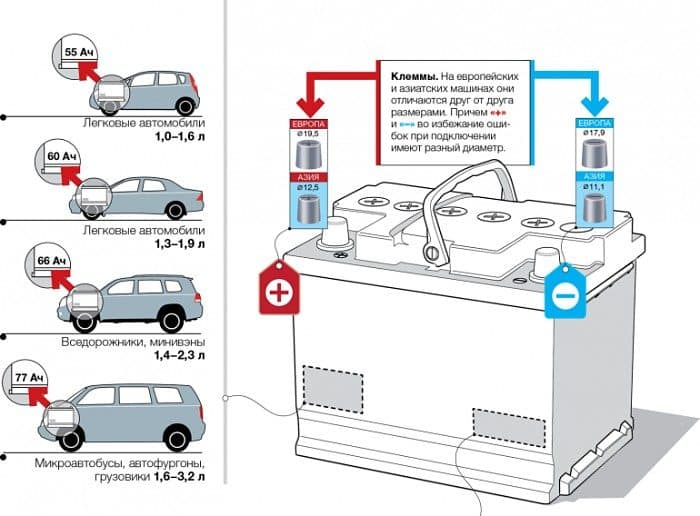

  • Измерение диаметра токовыводящих элементов. Плюсовые клеммы имеют больший размер. Для европейского типоразмера диаметр положительного вывода будет составлять 19.5 мм, для азиатского — 12.7 мм. Чтобы получить точное измерение, следует воспользоваться штангенциркулем.
  • Эксперимент с лимонной кислотой. Для того чтобы определить расположение клемм, необходимо приготовить слабый раствор и разлить его в два стакана. К выводам прикручивается тонкая медная проволока, оголенные концы которой опускаются в кислую жидкость. Если в одной из емкостей наблюдается активное газообразование, там находится минусовой вывод.Полярность аккумулятора как определить: Как определить полярность аккумулятора?
  • Эксперимент с сырым картофелем. Для этого нужно взять один овощ, разрезать его пополам и поместить в него медные проводки, отходящие от минусового и плюсового токовывода, на расстоянии 1 см. Возле проволоки, которая исходит от положительно заряженной клеммы, появятся зеленые пятнышки.
  • Измерение напряжения мультиметром. Необходимо щупами коснуться токовыводов автомобильного аккумулятора и посмотреть на показания. Если мультиметр показывает положительный заряд, то под красным проводом находится клемма со знаком «+», а под черным — минус. Если же прибор демонстрирует минусовое напряжение, то плюсовой вывод располагается под черным щупом.

Эти простые способы помогут самостоятельно определить полярность аккумуляторной батареи любого автомобиля.

Чтобы машина исправно работала, каждому автомобилисту необходимо познакомиться с методами определения полярности АКБ.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Для этого нужно научиться различать маркировку на этикетке или воспользоваться подручными средствами, которые помогут распознать месторасположение токовыводов. Узнав это, можно запросто определить европейскую и российскую полярность автомобильного аккумулятора.

Полезные советы и правила ухода

Если перепутать аккумулятор или нарочно, с целью эксперимента, поставить не тот, который нужен, последствия будут очень печальными. В этом случае сразу выйдет из строя вся электроника в автомобиле, в том числе ЭБУ. В худшем случае машина может сгореть полностью.

Ни в коем случае нельзя экспериментировать. Если, например, есть аккумулятор с обратной полярностью, но требуется прямая, то нужно обязательно заменить его.

Чтобы продлить срок службы автомобильного аккумулятора, нужно за ним ухаживать:

  1. Правильно заряжать. Нельзя допускать полного разряда.
  2. Поверхность периодически чистить.
  3. При снятии сначала отсоединять отрицательную клемму и только потом уже положительную.Полярность аккумулятора как определить: Как определить полярность аккумулятора?
  4. Если планируется долго не использовать автомобиль, лучше снять батарею и хранить ее в сухом и теплом помещении.

Аккумулятор — это важная составляющая любого автомобиля, поэтому необходимо беречь его, правильно присоединять и отсоединять. Если устройство испортилось, приобретать новое нужно исключительно в специализированном магазине.

Определение полярности АКБ

У автомобильных аккумуляторов бывает полярность двух видов: прямая и обратная. Иногда продавцы аккумуляторов говорят «аккумулятор с правым плюсом» или «аккумулятор с левым плюсом». Во всех этих случаях речь идет о расположении положительной и отрицательной клемм аккумулятора (полюсных выводов).

Для правильно определения полярности аккумулятора в легковом автомобиле, его необходимо развернуть к себе, как на рисунке:


Непосредственно на выводах, либо рядом с ними обязательно должны быть значки «+» и «-», которые обозначают полюса.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

  1. Если плюс справа, то это аккумулятор обратной полярности. Ее могут называть также «евро полярность» или обозначать «0» или «R».
  2. Если плюс слева, то это прямая полярность. Ее могут называть также «стандартная, «1» или «L».

Как правило, на отечественных легковых автомобилях установлены аккумуляторы, имеющие прямую полярность. На иномарках же в ходу обратная полярность.

Совсем иначе обстоит дело с полярностью у аккумуляторов для грузовиков, автобусов, строительной и специальной техники емкостью более 110 Ач:

  • «3» — «+» слева (евро, обратная). Для европейских грузовиков.
  • «4» — «+» справа (стандартная, прямая). Для российских грузовиков.

Еще одна особенность АКБ — исполнение корпуса. Различают два основных:

— для азиатских автомобилей (китайских, корейских, японских, некоторых американских). У них клеммы выступают над крышкой корпуса.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Они выше, чем европейские АКБ.


— для европейских авто. Клеммы утоплены в крышку аккумулятора. Они ниже азиатских АКБ.


Несколько слов об уходе за клеммами АКБ.

Уход за полюсными выводами аккумуляторной батареи сводится к выявлению и уничтожению следов коррозии. Следы коррозии выглядят как порошкообразные отложения белого или желтоватого цвета.

Для обработки клемм нужно:

  1. Снять аккумулятор с автомобиля.
  2. Обработать выводы батареи раствором воды с содой.
  3. Начнется реакция с образованием пузырьков. Выводы станут коричневого цвета.
  4. При необходимости зачистить выводы металлической щеткой.
  5. После завершения реакции вытереть полюсные выводы и саму батарею смоченной в холодной воде тряпкой и просушить аккумулятор.
  6. Поставить АКБ в гнездо на автомобиль.
  7. Нанести тонкий слой вазелина на клеммы и выводы. Это предотвратит дальнейшее образование коррозии.
  8. При выключенном зажигании подсоединить провода к полюсным выводам аккумулятора.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

Прямая или обратная полярность аккумулятора

Многие клиенты нашего магазина при разговоре с продавцом часто задают один и тот же вопрос: какая полярность аккумулятора на моем автомобиле? Это один из самых важных параметров при подборе и его не следует игнорировать.



В данной статье мы постараемся объяснить что же такое полярность и зачем вообще она нужна. В данном вопросе очень легко разобраться, так как у этого параметра существует всего три значения: прямая, обратная и универсальная. Однако есть одна особенность: полярность легковых и грузовых АКБ определяется по-разному.





Как определить полярность легкового аккумулятора (до 110 ач).

Чтобы выяснить полярность легкового аккумулятора нужно обратить внимание на то, как расположены его клеммы. Для этого батарею необходимо развернуть (мысленно или фактически) контактами к себе. Обычно клеммы конструктивно располагаются ближе к одной из сторон источника питания (кроме моделей с универсальной полярностью), этой стороной и поворачиваем.Полярность аккумулятора как определить: Как определить полярность аккумулятора?







Как определить полярность грузового аккумулятора (более 110 ач).

В профессиональной среде полярность у грузовых АКБ принято определять другим способом, отличным от легковых. Разница в том, что корпус батареи необходимо располагать наоборот, клеммами от себя и в таком положении определять полярность.





Почему важно правильно определить полярность акб?

От этой характеристики зависит, сможете ли вы подключить батарею к бортовой сети автомобиля или нет. У всех популярных моделей аккумуляторов клеммы специально делают разного диаметра, а провода без запаса по длине. «Минус» всегда имеет меньший диаметр по сравнению с «плюсом». Благодаря этому, при подключении их невозможно перепутать.





Полярность аккумулятора: прямая, обратная, универсальная.

Прямая полярность аккумулятора означает, что плюсовая клемма будет находиться слева, относительно ближнего к наблюдателю края корпуса. Аккумуляторные батареи такого типа используются практически любыми автопроизводителями.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Чаще всего  встречается на автомобилях, произведенных в Америке (Dodge, Chrysler, Hummer и т.д.), Китае (Chery, Lifan и т.д.) или России (ВАЗ, ГАЗ, УАЗ).



Аккумуляторы обратной полярности являются наиболее распространенными. Устанавливаются на европейских, корейских или японских машинах (кроме тех, что произведены для внутреннего рынка Японии). Обратная полярность АКБ означает, что «минус» располагается слева, если повернуть электробатарею клеммами к себе.



Универсальная полярность аккумулятора характерна для тягачей, спецтехники или моторных лодок. У таких батарей  выводы для подключения к электропроводке  расположены на продольной оси корпуса, либо на его противоположных углах. Таким образом, если контактный провод не дотягивается до нужной клеммы, батарею можно развернуть на 180 градусов и она встанет «как влитая».





Полярность аккумулятора — что означает и как правильно определить полярность?

Полярность – расположение на крышке аккумулятора присоединительных клемм, которые являются токовыводящими элементами.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Так как полюса всего два – положительный и отрицательный, то и вариантов расположения их немного – прямое и обратное. Мы рассмотрим по отношению к чему принято определять расположение клемм, что будет если случайно перепутать полюса, когда специально делается переполюсовка.

Что означает прямая и обратная полярность аккумулятора

Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.

Клеммы удобно располагать на крышке с двух сторон. Прямая и обратная полярность отличают аккумуляторы только переменой места полюсов. Если прямым считают положение, когда ты читаешь надписи на лицевой стороне, а правая рука касается правой плюсовой кнопки. Обратное положение- та же рука касается отрицательной кнопки.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

Это важно учитывать, покупая аккумулятор взамен старого. Подключать клеммы наоборот будет неудобно, придется наращивать один провод, укорачивать другой.

Как определить – полярность аккумулятора прямая или обратная

У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками. Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.

«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая — отрицательная

«Обратная» полярность в классификациях отмечается цифрой «0». Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.

Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

Разница между прямой и обратной полярностью аккумулятора

Ничем другим, кроме расположения полюсов, прямые и обратные схемы соединения банок в батарею не отличаются. Но при установке в гнездо не того аккумулятора могут возникнуть проблемы. Их будет еще больше, если не подойдут провода или перепутаете полярность.

Полярность грузовых аккумуляторов

Конечно, лучше поставить аккумулятор правильной полярности, но места под капотом больше, провода длиннее, поэтому правильно подсоединить можно любой аккумулятор. Важно не перепутать полюса при сборке схемы. В связи с тем что аккумуляторы для грузовиков габаритнее, вариантов подсоединения в них больше — полюса располагаются по вертикали, горизонтали и диагонали, меняясь местами.

 Как определить полярность аккумулятора

На грузовых авто установлены емкие и тяжелые аккумуляторы. У них точно также как определяется прямая и обратная полярность. Справа положительный полюс – прямая полярность, отрицательный – обратная.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Только смотреть нужно не с лица, а со стороны, где ближе выводы. И обратная полярность в грузовом авто маркируется цифрой «3», а прямая цифрой «4». Если контакты расположились по диагонали – они маркируются цифрой «2». Есть еще виды расположения полюсов с маркировкой «9» и «6»

Что означает обратная полярность аккумулятора

Обратная полярность значит предусмотрена вариативность посадкиотносительное расположение полюсов аккумуляторов даже у одного производителя может быть прямым и обратным. Это позволяет эффективнее использовать подкапотное пространство, делая удобную компоновку. Тем важнее выбрать точно такой же аккумулятор. Если полярность обратная, независимо, в грузовой или легковой машине, катод будет всегда находиться под правой рукой, при условии, что аккумулятор стоит правильно.

Смена полярности аккумулятора

Смена полярности аккумулятора может произойти случайно или преднамеренно. Если вы перепутали клеммы при прикуривании – материальные издержки как донору, так и акцептору обеспечены.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

Если случайно произвели смену полярности в своем авто, то в лучшем случае сгорит главный предохранитель, в худшем – диодный мост. Чем быстрее заметили косяк – тем меньше потери.

Смена полярности, как переполюсовка применяется для возвращения работоспособности сульфатированному АКБ. Аккумулятор с аппетитом ест сульфат свинца, очищая пластины. Но переполюсовка – работа аккумулятора вопреки правилам. Вынужденная мера должна быть временной. Гораздо лучше использовать при десульфатации двойную смену полярности.

Видео

Полярность прямая, обратная – вроде бы ясно все. Но случаются эксцессы. Предлагаем видео по теме.



Прямая или обратная полярность аккумулятора

Многие клиенты нашего магазина при разговоре с продавцом часто задают один и тот же вопрос: какая полярность аккумулятора на моем автомобиле? Это один из самых важных параметров при подборе и его не следует игнорировать.Полярность аккумулятора как определить: Как определить полярность аккумулятора?



В данной статье мы постараемся объяснить что же такое полярность и зачем вообще она нужна. В данном вопросе очень легко разобраться, так как у этого параметра существует всего три значения: прямая, обратная и универсальная. Однако есть одна особенность: полярность легковых и грузовых АКБ определяется по-разному.





Как определить полярность легкового аккумулятора (до 110 ач).

Чтобы выяснить полярность легкового аккумулятора нужно обратить внимание на то, как расположены его клеммы. Для этого батарею необходимо развернуть (мысленно или фактически) контактами к себе. Обычно клеммы конструктивно располагаются ближе к одной из сторон источника питания (кроме моделей с универсальной полярностью), этой стороной и поворачиваем.







Как определить полярность грузового аккумулятора (более 110 ач).

В профессиональной среде полярность у грузовых АКБ принято определять другим способом, отличным от легковых.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Разница в том, что корпус батареи необходимо располагать наоборот, клеммами от себя и в таком положении определять полярность.





Почему важно правильно определить полярность акб?

От этой характеристики зависит, сможете ли вы подключить батарею к бортовой сети автомобиля или нет. У всех популярных моделей аккумуляторов клеммы специально делают разного диаметра, а провода без запаса по длине. «Минус» всегда имеет меньший диаметр по сравнению с «плюсом». Благодаря этому, при подключении их невозможно перепутать.





Полярность аккумулятора: прямая, обратная, универсальная.

Прямая полярность аккумулятора означает, что плюсовая клемма будет находиться слева, относительно ближнего к наблюдателю края корпуса. Аккумуляторные батареи такого типа используются практически любыми автопроизводителями. Чаще всего  встречается на автомобилях, произведенных в Америке (Dodge, Chrysler, Hummer и т.д.), Китае (Chery, Lifan и т.д.) или России (ВАЗ, ГАЗ, УАЗ).Полярность аккумулятора как определить: Как определить полярность аккумулятора?



Аккумуляторы обратной полярности являются наиболее распространенными. Устанавливаются на европейских, корейских или японских машинах (кроме тех, что произведены для внутреннего рынка Японии). Обратная полярность АКБ означает, что «минус» располагается слева, если повернуть электробатарею клеммами к себе.



Универсальная полярность аккумулятора характерна для тягачей, спецтехники или моторных лодок. У таких батарей  выводы для подключения к электропроводке  расположены на продольной оси корпуса, либо на его противоположных углах. Таким образом, если контактный провод не дотягивается до нужной клеммы, батарею можно развернуть на 180 градусов и она встанет «как влитая».





Как определить полярность аккумулятора?

Для правильного подбора аккумулятора важно правильно определить его полярность. Сделать это несложно. Для легковых аккумуляторов (емкостью от 35Ah до 110Ah), у которых клеммы (токовыводы) расположены вдоль длинной стороны, полярность определяется так:

разверните батарею к себе той стороной, вдоль которой расположены клеммы и на которой обычно размещается лицевая этикетка:

— если положительная клемма (токовывод) аккумулятора (рядом с ней на крышке аккумулятора должен быть нарисован «+») находится справа, то у аккумулятора полярность «0» («обратная» или «европейская»);

— если плюсовая клемма находится слева – у аккумулятора полярность «1» («прямая» или «российская»).Полярность аккумулятора как определить: Как определить полярность аккумулятора?

Также встречаются батареи, применяемые на некоторых американских автомобилях, где токовыводы расположены не сверху, а на фронтальной стороне (над лицевой этикеткой). Такой тип полярности обычно условно называют «американскими клеммами» или «боковыми клеммами».

Для определения полярности грузовых аккумуляторов, если клеммы (токовыводы) расположены вдоль короткой стороны, нужно развернуть батарею этой стороной от себя. Тогда, если «+» справа — полярность «3» («обратная» или «европейская» для грузовых автомобилей), а если слева – у аккумулятора полярность «4» («прямая» или «российская» для грузовых автомобилей). Кроме того, могут встречаться грузовые аккумуляторы с полярностью «2» — клеммы у таких аккумуляторов расположены по диагонали, также существует полярность «9» (она же иногда обозначается цифрой «5») — в этом случае клеммы расположены посередине крышки аккумулятора.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

Как отремонтировать аккумулятор для ноутбука — Battery University

Узнайте о проблемах и ограничениях ремонта «умных» аккумуляторов

Большинство аккумуляторов для ноутбуков интеллектуальны и состоят из «химической батареи», которой управляет «цифровая батарея». Распространенным протоколом является шина управления системой, более известная как SMBus.

Типичная батарея SMBus имеет пять или более подключений батареи, состоящих из положительных и отрицательных клемм батареи, термистора, часов и данных.Соединения часто немаркированы; однако положительный и отрицательный полюсы обычно расположены на внешних краях разъема, а внутренние контакты служат для синхронизации и передачи данных. (Однопроводная система объединяет часы и данные.) По соображениям безопасности отдельный провод термистора выводится наружу. На рисунке 1 изображена батарея с шестью разъемами.

Рисунок 1: Клеммное соединение типичного аккумулятора ноутбука

Положительные и отрицательные клеммы обычно размещаются снаружи; по расположению остальных контактов нормы не существует.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

Предоставлено Cadex


Некоторые батареи оснащены твердотельным переключателем, который обычно находится в положении «выключено», и на клеммах батареи нет напряжения. Подключение клеммы переключателя к земле или подтягивание ее вверх часто приводит к включению аккумулятора. Если это не сработает, пакету может потребоваться код для активации. Производители аккумуляторов хранят эти проприетарные коды в тщательно охраняемом секрете, к которому не имеет доступа даже обслуживающий персонал.

С помощью вольтметра найдите положительную и отрицательную клеммы аккумулятора и установите полярность. Если напряжение отсутствует, твердотельный переключатель может быть в положении «выключено» и его необходимо активировать. Подключите вольтметр к внешним клеммам, возьмите резистор на 100 Ом (другие значения могут также подойти), подключите один конец к земле, а другим концом коснитесь каждой клеммы, наблюдая за вольтметром. Повторите, привязав резистор к положительному потенциалу напряжения.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Если th

.

Объяснение того, что можно и чего нельзя делать при зарядке аккумулятора

Откройте для себя способы продления срока службы батареи, следуя простым рекомендациям.

«Как я могу продлить срок службы батарей?» многие спрашивают. Поскольку люди остаются в форме, воздерживаясь от курения, снижая потребление сахара и занимаясь физическими упражнениями, срок службы батареи может быть продлен. Нет точных цифр относительно того, насколько эффективен хороший уход, но доказательством этого являются примеры, когда пакеты выдавались как личные вещи, а не как товары на складе.Личная гигиена почти всегда выигрывает

В таблице 1 показано, как продлить срок службы батареи за счет должного внимания. Из-за сходства внутри систем химический состав ограничен свинцом, никелем и литием.

Уход за аккумулятором

Свинцово-кислотный: Затопленный, герметичный, гель, AGM

На основе никеля:

.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

Потеря емкости и определение причины разрядки аккумулятора

Узнайте, что вызывает разрядку аккумулятора.

Энергоаккумулятор батареи можно разделить на три части, известные как доступной энергии , которая может быть мгновенно извлечена, пустая зона , которую можно пополнить, и неиспользуемая часть, или горных пород , которая стал неактивным из-за использования и старения. Рисунок 1 иллюстрирует эти три раздела.

Рис. 1: Старение аккумулятора.

Батареи начинают выгорать со дня изготовления. Новый аккумулятор должен обеспечивать 100-процентную емкость; большинство используемых пакетов работают дешевле.

Предоставлено Cadex

По мере того, как доля в аккумуляторе, содержащая рок , увеличивается, время зарядки сокращается, поскольку остается меньше места для заполнения.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Более быстрое время зарядки выцветших аккумуляторов заметно, особенно для никелевых аккумуляторов и частично также для свинцово-кислотных, но не обязательно для литий-ионных. Более низкая способность к переносу заряда, которая препятствует потоку свободных электронов, продлевает время зарядки устаревшего Li-ion. (См. BU-409a: Почему старые литий-ионные аккумуляторы долго заряжаются?)

В большинстве случаев уменьшение носит линейный характер, и уменьшение емкости в основном зависит от количества циклов и возраста. Глубокая разрядка нагружает аккумулятор больше, чем частичный разряд.Поэтому лучше не разряжать аккумулятор полностью, а заряжать его чаще. Периодическая полная разрядка рекомендуется только для никелевых батарей для контроля «памяти» и для интеллектуальных батарей в рамках калибровки. Литиевые и никелевые батареи обеспечивают от 300 до 500 полных циклов разрядки / зарядки, прежде чем емкость упадет ниже 80 процентов.

Технические характеристики устройства всегда основаны на новом аккумуляторе.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Это всего лишь моментальный снимок, который нельзя поддерживать в течение длительного времени.Как и в любой новой блестящей машине, батарея выцветает, и, если ее не проверять, уменьшится

.

проблем со здоровьем, связанных с аккумуляторами — Battery University

Узнайте, что можно и чего нельзя делать при обращении с аккумуляторами.

Батареи безопасны, но необходимо соблюдать осторожность при прикосновении к поврежденным элементам и при работе со свинцово-кислотными системами, имеющими доступ к свинцу и серной кислоте. В некоторых странах свинцовую кислоту называют опасным материалом, и это правильно. Свинец может быть опасен для здоровья при неправильном обращении.

Свинец

Свинец — это токсичный металл, который может попасть в организм при вдыхании свинцовой пыли или проглатывании при прикосновении к рту руками, загрязненными свинцом.При попадании на землю частицы кислоты и свинца загрязняют почву и при высыхании переносятся по воздуху.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Дети и зародыши беременных женщин наиболее уязвимы для воздействия свинца, поскольку их организм развивается. Избыточный уровень свинца может повлиять на рост ребенка, вызвать повреждение мозга, почек, ухудшить слух и вызвать поведенческие проблемы. У взрослых свинец может вызвать потерю памяти и снизить способность к концентрации внимания, а также нанести вред репродуктивной системе. Также известно, что свинец вызывает высокое кровяное давление, нервные расстройства, боли в мышцах и суставах.Исследователи предполагают, что Людвиг ван Бетховен заболел и умер из-за отравления свинцом.

.

Как транспортировать батареи — Battery University

Знайте правила обращения с опасными материалами и содержание лития при переноске батарей.

Неразрешенные авиакатастрофы, которые, вероятно, были вызваны возгоранием батарей на борту во время полета, включают самолет 747 Asiana Airlines возле Южной Кореи в июле 2011 года, UPS 747 в Дубае, ОАЭ в сентябре 2010 года и UPS DC-8 в Филадельфии, штат Пенсильвания, в феврале 2006 года.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Эти события вызвали изменения в Руководстве ООН по испытаниям и критериям в том, как аккумуляторы сертифицированы для перевозки под UN 38.3.

Безопасность побудила власти ужесточить правила при транспортировке аккумуляторов. Хотя наибольшее внимание уделяется литиевым батареям, Федеральное управление гражданской авиации (FAA) заявляет, что, судя по записям с 1991 по 2007 год, они были причиной лишь 27 процентов всех инцидентов. Виноваты также свинцовая кислота, NiMH, NiCd и щелочь. В отчетах говорится, что короткое замыкание — проблема, которую можно предотвратить, которую можно решить с помощью более качественной упаковки, — самая большая проблема. На рис. 1 показаны незащищенные элементы, которые могут вызвать короткое замыкание при прикосновении; распространение может вызвать цепную реакцию с высвобождением большого количества энергии.

Рис. 1: Незащищенные батареи.
Во многом виноваты неисправные.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Регулирующие органы рекомендуют помещать маленькие батарейки в прозрачные пластиковые пакеты и помещать их в прочную коробку с хорошей набивкой. Ограничьте содержание в коробке.

Свинцово-кислотный

Разлитые свинцово-кислотные аккумуляторы считаются опасными грузами в соответствии с классом 8, контролируемым UN 2794.Эти батареи считаются опасными товарами из-за возможности возгорания при коротком замыкании. Кроме того, пролитая кислота может привести к травмам и повреждению имущества. На рис. 2 показан ярлык HAZMAT Class 8, который обычно можно увидеть на грузовиках. Правила доставки просты, хорошо отработаны и имеют здравый смысл.

При перевозке грузов класса 8 обратите внимание, что транспортное средство может перевозить только один тип опасных материалов. Сложите батареи вертикально на деревянный поддон, поместите сотовый картон между слоями и ограничьте штабелирование тремя слоями на поддон.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Оберните поддон термоусадочной пленкой для повышения устойчивости. Добавьте этикетку «Коррозийный», идентификационный номер UN 2794 и отметьте: «Влажный, залитый кислотой». Предоставьте коносамент с описанием опасного материала, названием компании и грузоотправителя. На рисунке 3 показаны правила, которые можно и нельзя.

Рис. 2. Этикетка класса 8
.История развития батарей

— Battery University

Узнайте о разработке аккумуляторов с 1700-х годов до наших дней и о том, кто стоит за изобретениями.

Изобретения хорошо документированы, и заслуга заслуженных изобретателей. Бенджамин Франклин (1706–1790) изобрел печь Франклина, бифокальные очки и громоотвод. Ему не было равных в истории Америки как изобретателю, пока не появился Томас Эдисон.

Эдисон был хорошим бизнесменом, который, возможно, считал своими более ранними открытиями, сделанными другими.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Вопреки распространенному мнению, Эдисон не изобрел лампочку; Он усовершенствовал идею 50-летней давности, используя небольшую обугленную нить накаливания, освещенную в лучшем вакууме. В конце концов, именно Эдисон получил финансовое вознаграждение, сделав концепцию коммерчески жизнеспособной.

Фонограф — еще одно изобретение, за которое Эдисону приписывают, правильно или ошибочно. Цилиндрический фонограф, представленный в 1877 году, записывал и воспроизводил звук. Он предполагал, что это изобретение станет бизнес-машиной, в конечном итоге устраняющей письменное письмо, но публика хотела играть музыку.Изготовление нескольких копий для продажи с цилиндра представляло проблему, поскольку тенору приходилось петь в 10 горящих валторн для одновременной записи.

Эмиль Берлинер инициировал переход от цилиндров к дискам, чтобы сделать возможным массовое производство — так родился граммофон. Основные записи были сделаны на цинковых пластинах, на которые было нанесено гальваническое покрытие, и было подготовлено негативное изображение для штамповки нескольких дисков.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Рекорды Berliner были диаметром 7 дюймов (177 мм) и игрались по 2 минуты на каждую сторону при 60–70 об / мин.

Граммофоны 1896 года были изготовлены механиком из Филадельфии Элдриджем Джонсоном, который добавил пружинный двигатель для привода вращающегося вручную поворотного стола. Диски Berliner производили звук громче, чем цилиндры Эдисона, и популярность граммофона росла. Берлинер передал привет

.

Как определить полярность аккумулятора? — советы от АЕТ.UA


Аккумулятор, установленный на заводе изготовителе автомобиля рано или поздно отработает положенный срок, и любой владелец машины столкнётся с задачей его замены. Это не так страшно, если вы вооружены знаниями, и точно знаете, на что обращать внимание во время выбора нового АКБ. Чтобы избежать проблем с установкой новой покупки, обязательно нужно обращать внимание на полярность. Что это такое, и как её определить на батареях азиатского и европейского типа, расскажет специалист компании АвтоЕвроТрейд.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

Почему так важно правильно выбрать полярность?


Всё достаточно просто. У современных автомобилей, особенно легковых, под капотом очень мало свободного пространства. И производители стараются разместить все важные механизмы максимально компактно. Не удивительно, что для аккумуляторов тоже выделяется специальная ячейка. Если перепутать полярность, но вовремя это заметить, провода просто не дотянутся до своих выводов тока.

В худшем случае, неправильное подключение к автомобилю вызовет обширные повреждения электрических приборов, в том числе и диодного мостика на генераторе. Для того чтобы отремонтировать такие повреждения придётся выложить не малую сумму денег. В самых сложных случаях, короткое замыкание приводит к воспламенению аккумулятора и подкапотного пространства автомобиля.

Конечно, если вы сразу заметили ошибку, и на батарее нет следов использования или подключения, ответственный интернет-магазин, такой, как АЕТ, обязательно сделает замену.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Но, согласитесь, что ехать через весь город, только для того чтобы произвести обмен достаточно неприятно. По этому, необходимо знать, какую полярность использует именно ваш легковой или грузовой автомобиль.

Идентификация легковых АКБ

Все батареи ёмкостью до 110 А/час, не зависимо от типа корпуса, определяют полярность одним способом. Если присмотреться, то можно заметить, что свинцовые выводы токов расположены на верхней крыше, ближе к одной из широких сторон корпуса. Поставьте батарею перед собой, так, чтобы клеммы были ближе к вам, и хорошо просматривались значки «+» и «-». Теперь совсем просто, если минусовой контакт находится с правой стороны – то перед вами прямая, в противном случае – обратная полярность.


Строгого разделения по маркам автомобилей практически не существует. Но, определённая закономерность присутствует. Прямая полярность чаще всего встречается на машинах сделанных в странах СНГ.Полярность аккумулятора как определить: Как определить полярность аккумулятора? А обратная полярность присуща иномаркам. Но, как уже было написано выше, это не обязательное правило, которое может «нарушаться» производителями. Узнать точно, какой вид полярности используется именно на вашем транспортном средстве можно или заглянув под капот, или прочитав в сервисной книжке машины.

Определение грузовых АКБ

Способ очень похожий, только установить перед собой батарею необходимо не широкой стороной, а узкой, стой, где расположены клеммы. Плюс с левой стороны – полярность обратная, в противоположенном случае прямая.

Важно: грузовики не так требовательны к полярности, о чем свидетельствуют батареи от многочисленных производителей. В линейке которых может присутствовать только один вид расположения клемм.

Если смотрите на батарею, и не можете определить какая клемма отрицательная, не стоит расстраиваться. Специалисты АвтоЕвроТрейд подскажут лайфхак, Отрицательная всегда будет иметь меньший диаметр.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Чтобы не ошибиться воспользуйтесь штангенциркулем. Разница будет всего в 1-2 мм. Но и этого вполне достаточно, чтобы сделать правильный вывод.

Помните, лучше немного потратить времени на определение полярности, чем потом мучиться с неподходящим аккумулятором.



Информация об аккумуляторе и обслуживание | Батареи R&J

Клеммы аккумулятора для различных приложений

Клеммы аккумулятора — это электрические контакты, используемые для подключения нагрузки (автомобиля или другого оборудования) или зарядного устройства к аккумулятору. Они бывают самых разных конструкций, размеров и функций в зависимости от типа.

R&J Batteries предлагает сменные аккумуляторные клеммы для ваших аккумуляторов во всех местных магазинах по всей Австралии, подходящие для широкого спектра брендов и моделей.От того, какой у вас аккумулятор, будет зависеть тип клемм аккумулятора, который вам нужен.



Клеммы автомобильного аккумулятора

Как правило, на автомобильных батареях имеется три типа клемм, в зависимости от типа транспортного средства, будь то легковой автомобиль, грузовик или транспортное средство для отдыха.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Некоторые батареи поставляются с клеммами в двух разных конфигурациях. Важно убедиться, что вы выбрали правильную конфигурацию, так как это может помешать кабелям аккумулятора.



Три типа:



Терминалы SAE

SAE является стандартом для большинства автомобилей.Состоящие из двух свинцовых столбов в форме усеченных конусов, расположенных в верхней части батареи, они имеют немного разные диаметры для обеспечения правильной электрической полярности.







Терминалы JIS

Клемма аккумулятора JIS аналогична клемме SAE, но меньше. Как и в случае с SAE, положительное значение больше отрицательного, но оба они меньше, чем их аналоги SAE. Большинство старых японских автомобилей были оснащены терминалами JIS.





L Клеммы

Клеммы

L состоят из L-образной стойки с отверстием для болта на вертикальной стороне.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Как правило, они используются для аккумуляторов в некоторых европейских автомобилях, мотоциклах, газонных и садовых устройствах, снегоходах и других транспортных средствах малой грузоподъемности.



Клеммы морской батареи



Клеммы морской батареи

Клеммы морского аккумулятора

обычно имеют двойные штыри: штырь с резьбой 3/8”-16 для положительного контакта и штырь с резьбой 5/16”-18 для отрицательного контакта, а также пару конических штырей SAE

.





13.4.3: Полярность в параллельной цепи

Как и в последовательных цепях, электрический ток течет «от минуса к плюсу» через каждый из компонентов нагрузки в параллельной цепи. Как показано на рисунке \(\PageIndex{1}\), электроны покидают отрицательный вывод источника и текут от отрицательного к положительному через каждый из нагрузочных резисторов. Обратите внимание, что полярность каждого из резисторов совпадает с полярностью источника.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

Рисунок \(\PageIndex{1}\): Полярность в параллельной цепи (CC BY-NC-SA; BC Industry Training Authority)

Полярность всегда выражается от одной точки цепи относительно другой точки с другим электрическим потенциалом.Обратите внимание, что на рис. 6 верхняя сторона каждого резистора, отмеченная отрицательным знаком, фактически является одной и той же точкой. Никакой разницы в потенциале не существует между любым из этих подобных терминалов.

Также обратите внимание, что отдельные токи через каждый резистор (I 1 , I 2 , I 3 ) вместе составляют общий ток (I T ), потребляемый от источника. Когда общий ток, необходимый для работы каждой из этих параллельных нагрузок, превышает номинальный выходной ток одного источника, вам потребуется увеличить выходной ток источника.

Проверка полярности для параллельных источников напряжения

Источники напряжения подключаются параллельно всякий раз, когда необходимо обеспечить выходной ток, превышающий выходной ток, который может обеспечить один источник питания, без увеличения напряжения на нагрузке.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

  • Источники питания соединены последовательно для увеличения выходного напряжения .
  • И наоборот, источники питания подключаются параллельно для увеличения текущей мощности .

Преимущество параллельно соединенных источников питания заключается в том, что один источник может быть удален для обслуживания или ремонта, при этом сохраняется пониженная мощность нагрузки. Если батарея 6 В имеет максимальный выходной ток 1 А, и если необходимо питать нагрузку, требующую 2 А, то параллельно первой можно подключить вторую батарею 6 В.

Если есть какие-либо сомнения относительно полярности двух батарей, вы можете провести простую проверку полярности вольтметром.

  1. Свяжите одну сторону источников питания вместе.
  2. Перед подключением параллельной перемычки между оставшимися двумя клеммами вставьте вольтметр между этими двумя точками. См. рисунок \(\PageIndex{2}\).
  3. Если полярность неверна (рис.Полярность аккумулятора как определить: Как определить полярность аккумулятора? \(\PageIndex{2}\)b), вольтметр показывает удвоенное напряжение источника, потому что одинаковые ЭДС помогают друг другу. НЕ подключайтесь через эти клеммы.

Внимание!

Поскольку между этими двумя точками существует разность потенциалов, установка параллельной перемычки между ними может привести к короткому замыканию!

Если полярность правильная (рисунок \(\PageIndex{2}\)a), то вольтметр показывает 0 В, поскольку ЭДС противоположны друг другу.Вы можете подключить параллельную перемычку между этими двумя точками.

Рисунок \(\PageIndex{2}\): Тест на полярность (CC BY-NC-SA; отраслевой орган по обучению в Британской Колумбии)

Теперь выполните самопроверку обучающего задания.

BU-911: Как отремонтировать аккумулятор ноутбука

Узнайте о проблемах и ограничениях ремонта «умных» аккумуляторов

Большинство аккумуляторов для ноутбуков являются интеллектуальными и состоят из «химической батареи», которая управляется «цифровой батареей».Полярность аккумулятора как определить: Как определить полярность аккумулятора? Распространенным протоколом является шина управления системой, более известная как SMBus.

Типичная батарея SMBus имеет пять или более соединений батареи, состоящих из положительных и отрицательных клемм батареи, термистора, часов и данных. Соединения часто не отмечены; однако положительный и отрицательный обычно расположены на внешних краях разъема, а внутренние контакты предназначены для часов и данных. (Однопроводная система объединяет часы и данные.) Из соображений безопасности отдельный провод термистора выведен наружу. На рис. 1 показана батарея с шестью разъемами.

Рис. 1: Клеммное соединение типичного аккумулятора ноутбука [1]

Положительный и отрицательный выводы обычно располагаются снаружи; не существует норм по расположению других контактов.

Некоторые батареи оснащены полупроводниковым переключателем, который обычно находится в положении «выключено», и на клеммах батареи отсутствует напряжение.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Подсоединение клеммы переключателя к земле или вытягивание ее вверх часто приводит к включению аккумулятора.Если это не сработает, возможно, пакету потребуется код для активации. Производители аккумуляторов держат эти собственные коды в хорошо охраняемом секрете, к которому не имеет доступа даже обслуживающий персонал.

Используйте вольтметр, чтобы найти положительную и отрицательную клеммы аккумулятора и установить полярность. Если напряжение отсутствует, твердотельный переключатель может находиться в положении «выключено» и его необходимо активировать. Подсоедините вольтметр к внешним клеммам, возьмите резистор сопротивлением 100 Ом (могут подойти и другие номиналы), соедините один конец с землей, а другим концом прикоснитесь к каждой клемме, наблюдая за показаниями вольтметра.Повторите, привязав резистор к положительному потенциалу напряжения. Если ответа нет, то возможно батарея села или заблокирована кодом. Резистор сопротивлением 100 Ом достаточно низок, чтобы задействовать цифровую цепь, и достаточно высок, чтобы защитить батарею от возможного короткого замыкания.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

Теперь при подключении к клеммам аккумулятора должна быть разрешена зарядка. Если зарядный ток прекратится через 30 секунд, может потребоваться код активации. Некоторые производители аккумуляторов добавляют переключатель окончания срока службы аккумулятора, который отключает аккумулятор по достижении определенного срока службы или количества циклов.Они утверждают, что удовлетворение потребностей клиентов и безопасность могут быть гарантированы только путем регулярной замены батареи. Имейте в виду, что такая политика также приводит к ротации запасов.

Если возможно, подключите термистор во время зарядки и разрядки, чтобы защитить батарею от возможного перегрева. С помощью омметра определите местонахождение внутреннего термистора. Наиболее распространенными термисторами являются термисторы NTC на 10 кОм, что означает 10 кОм при 20°C (68°F). NTC обозначает отрицательный температурный коэффициент, означающий, что сопротивление уменьшается с повышением температуры.Для сравнения, положительный температурный коэффициент (PTC) вызывает увеличение сопротивления.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Достаточно нагреть аккумулятор рукой, чтобы обнаружить небольшое изменение сопротивления резистора при поиске правильной клеммы на аккумуляторе.

После ремонта указатель уровня топлива может не работать, быть неточным или показывать неверную информацию. Аккумулятору может потребоваться какой-то процесс инициализации/калибровки путем полной зарядки и разрядки аккумулятора для сброса флагов. «Флажок» — это точка измерения для отметки и записи события (см. BU-603: Как откалибровать «умную» батарею)

Схемы некоторых смарт-аккумуляторов должны оставаться «живыми» во время замены элементов.Отключение напряжения всего на доли секунды может стереть важные данные из памяти. Аналогией является операция на открытом сердце, когда врачи должны сохранить все органы пациента живыми. Потерянные данные могут содержать номинал резистора оцифрованного шунта, отвечающего за счетчик кулонов, и другие данные.

Чтобы обеспечить непрерывную работу при замене элементов, перед отключением подайте в цепь вторичное напряжение того же уровня напряжения через резистор 100 Ом.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Отключите внешнее питание только после того, как схема снова получит напряжение от новых элементов.Кроме того, некоторые чипы датчиков уровня топлива соединяют провода с каждой ячейкой. Их необходимо собрать в правильной последовательности, начиная с первой ячейки, затем второй, третьей и так далее.

Вам также необходимо знать о вопросах соответствия. В отличие от других регулируемых стандартов, SMBus допускает изменения, и это может вызвать проблемы. Отремонтированный аккумулятор SMBus следует проверить на совместимость с зарядным устройством. Батареи для критически важных применений, таких как здравоохранение, обычно заменяются, а не ремонтируются. См. также www.sbs-forum.org и www.acpi.info.

Простые рекомендации по ремонту аккумуляторных блоков
  • Соединяйте только ячейки с одинаковой емкостью. Не смешивайте клетки с разным химическим составом.
  • Никогда не заряжайте и не разряжайте литий-ионные аккумуляторы без присмотра, если не работает схема защиты.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Каждая ячейка должна контролироваться индивидуально с помощью схемы защиты.
  • Включите датчик температуры, прерывающий зарядный ток при сильном нагреве.
  • Медленно зарядите отремонтированный аккумулятор, чтобы привести все элементы к четности.
  • Будьте внимательны при использовании неизвестной марки. Повышенная температура намекает на аномалию.
  • Li-ion чувствителен к обратной поляризации. Соблюдайте правильную полярность.
  • Не заряжайте литий-ионный аккумулятор, который имеет физические повреждения, вздулся или некоторое время находился при напряжении менее 1,5 В на элемент.
  • Проверить отремонтированный аккумулятор на саморазряд. Внутренние дефекты часто имеют высокий саморазряд.

Каталожные номера

[1] Предоставлено Cadex

Батарейки в портативном мире

Материал по Battery University основан на обязательном новом 4-м издании « Аккумуляторы в портативном мире — Справочник по перезаряжаемым батареям для не инженеров », которое доступно для заказа через Amazon.Полярность аккумулятора как определить: Как определить полярность аккумулятора? ком.

LiitoKala Lii-S2 Зарядное устройство с автоматическим определением полярности. Руководство пользователя

LiitoKala Lii-S2 Зарядное устройство с автоматическим определением полярности. Руководство пользователя.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ. Он может определять полярность батареи, тип батареи и автоматически заряжать батарею при выбранном зарядном токе. Встроенный цифровой индикатор трубки для отображения состояния зарядки в режиме реального времени

Особенности:
  • Независимая система зарядки и управления с двумя слотами, входной порт Micro USB DC 5V
  • Автоматическое определение полярности батареи (любая полярность)
  • Выборочный 500 мА/1000 мА/2000 мА зарядный ток для литиевых аккумуляторов
  • Встроенный цифровой трубчатый индикатор показывает состояние зарядки в реальном времени: напряжение, ток, время и емкость
  • Автоматическое определение литий-ионных и никель-металлогидридных аккумуляторов
    Выбор вручную коротким -нажмите кнопку режима для батареи IMR (3.Полярность аккумулятора как определить: Как определить полярность аккумулятора? 85V Li-ion) и батарея LiFePO4 (3.2V)
  • Функция активации для батареи 0V защиты PCM.
  • Невозможно зарядить аккумулятор с напряжением 0,0≤U<0,2 В для NiMH/Cd и 1,6≤U<2,2 В для Li-Ion
  •  Защита от перезарядки и чрезмерного разряда
  •  Определить сломанный/дефектный аккумулятор напряжение и ток
Инструкция по эксплуатации:
  • Кнопка «РЕЖИМ» отдельно для каждого канала выбирает тип батареи, ток зарядки и отслеживание состояния зарядки
  • Нажмите и удерживайте кнопку «РЕЖИМ» в течение 3 секунд, чтобы изменить ток зарядки для литиевых батарей вы можете изменить ток зарядки в любое время
  • Короткое нажатие кнопки «MODE» для изменения типа зарядки литиевых батарей.Если настройка не задана, по умолчанию автоматически устанавливается Ni-MH аккумулятор 1,2 В или литий-ионный аккумулятор 3,7 В. Вам необходимо изменить режим для литий-ионного аккумулятора 3,85 В и аккумулятора LiFePO4 3,2 В
  • Аккумулятор начинает заряжаться через 5 секунд после ваших настроек
  • Подключите входной порт 5 В с помощью USB-кабеля, вставив аккумулятор, затем цифровой индикатор напряжение с мигающей буквой «V» (начинается зарядка).Полярность аккумулятора как определить: Как определить полярность аккумулятора? Когда батарея не вставлена ​​или вставлена ​​неисправная батарея, зарядное устройство не будет реагировать, показывая «ноль»; Когда аккумулятор полностью заряжен, он показывает «Полный»
  • Он может отображать напряжение аккумулятора, ток заряда, время и емкость путем короткого нажатия кнопки «РЕЖИМ» в любой момент во время зарядки
Технические характеристики
  • Вход: Микро USB DC 5V/2A (мин.)
  • Выходное напряжение: 4,2 В постоянного тока 2000 мА*1 шт.; 500 мА/ 1000 мА*2 шт. для Li-Ion
    DC 4,35 В 2000 мА*1 шт.; 500 мА/ 1000 мА*2 шт. для ИМР
    постоянного тока 3,65 В 2000 мА*1 шт.; 500 мА / 1000 мА * 2 шт. Для Lefepo4
    DC 1.48V 500MA для NIMH / NI-CD
  • постоянное напряжение зарядки с выключенным током меньше, чем 100 мА
  • Ток в режиме ожидания: не более 15 мА
Совместимость для батарей:
  • Li-ion / IMR/LiFePO4: 26650,20700,18650, 18490, 17700, 17500, 16340(RCR123), 14500, 10440
  • Ni-MH/Cd: AA, AAA5, A, SC, размер C

    Сообщить об этом объявлении

    Размер (мм) / вес (грамм):

    • Длина 118 мм х Ширина 63 мм х Высота 30 мм
    • 48 граграмм (зарядное устройство) + 17грамм (USB-кабель) входит в доставку

    Узнайте больше об этом руководстве и загрузите PDF:

    Документы/ресурсы

    Связанные руководства/ресурсы

    NOCO — светодиодная индикация ошибок на GEN

    Общие сведения об индикаторах GEN

    Каждый аккумуляторный блок содержит два (2) светодиодных индикатора — светодиодный индикатор CHARGE и светодиодный индикатор ERROR.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Светодиод CHARGE указывает на процесс зарядки (красный во время зарядки, зеленый во время зарядки), а светодиод ERROR отображает состояние обратной полярности или ошибки.

    Ошибка
            Причина/решение
    Оранжевый светодиод

    Если существует условие обратной полярности, загорится ОРАНЖЕВЫЙ СВЕТОДИОД ОШИБКИ. Это состояние ОШИБКИ будет отображаться независимо от того, подключено ли зарядное устройство к сети переменного тока или отключено от нее.Поменяйте местами соединения батареи, чтобы исправить эту ОШИБКУ.

    Мигающий светодиод ошибки

    Если существует состояние ОШИБКИ, светодиоды зарядки будут мигать, и/или светодиод ОШИБКА будет гореть и/или мигать. Существует несколько причин, по которым может существовать состояние ERROR. Справку по устранению неполадок в условиях ОШИБКИ см. в разделе «Устранение неполадок» ниже.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

     (см. рис. ниже)



    Устранение неполадок, когда мигающие светодиоды горят

    Возможная проблема
            Причина/решение
    Напряжение батареи   Несовместимость

    Убедитесь, что у вас есть аккумулятор на 12 В.Это зарядное устройство предназначено только для аккумуляторов на 12 В. Если вы пытаетесь зарядить аккумулятор с напряжением, отличным от 12 В, это может вызвать состояние ОШИБКИ. Зарядите соответствующую батарею, чтобы устранить это состояние ОШИБКИ.

    Батарея низкого напряжения

    Если напряжение аккумуляторной батареи ниже 2,0 В постоянного тока (12 В), это может вызвать состояние ОШИБКИ. В этой ситуации зарядное устройство определило, что напряжение батареи слишком низкое для начала нормального цикла зарядки.Чтобы увеличить напряжение аккумулятора и позволить зарядному устройству начать зарядку, вам потребуется запустить аккумулятор от внешнего источника

    .Полярность аккумулятора как определить: Как определить полярность аккумулятора?
    Защита от аномалий

    Это состояние ОШИБКИ является результатом того, что зарядное устройство находится в режиме Bulk более восьмидесяти (80) часов. Это состояние ОШИБКИ является результатом плохой батареи. Чтобы устранить это состояние ОШИБКИ, отнесите аккумулятор в местный магазин аккумуляторов для оценки.

    Перегорел предохранитель в жгуте проводов разъема аккумулятора

    Проверьте предохранитель в жгуте проводов разъема аккумуляторной батареи. Если предохранитель в жгуте разъема аккумуляторной батареи перегорел, это может вызвать состояние ОШИБКИ. Замените предохранитель автомобильным лезвием на 15 А, чтобы устранить эту ОШИБКУ.

    Коррозия на клеммах аккумулятора

    Проверьте соединения аккумулятора на наличие коррозии.Если на соединениях батареи присутствует коррозия, это может вызвать состояние ОШИБКИ.Полярность аккумулятора как определить: Как определить полярность аккумулятора? Удалите коррозию аккумулятора, чтобы устранить это состояние ОШИБКИ.

    Ослабленные соединения батареи

    Проверьте соединения аккумулятора с аккумулятором. Если соединения батареи ослаблены, это может вызвать состояние ОШИБКИ. Затяните соединения аккумулятора, чтобы устранить это состояние ОШИБКИ.

    Сульфатированный, поврежденный или разряженный аккумулятор

    Если вы проверили все другие возможные состояния ОШИБКИ и не можете устранить ОШИБКУ, это, вероятно, является результатом сульфатации, повреждения или слабого аккумулятора.Чтобы правильно диагностировать сульфатированную, поврежденную или разряженную батарею, отнесите ее в местный магазин аккумуляторов для оценки. Магазин аккумуляторов сообщит, можно ли зарядить аккумулятор или его необходимо заменить.

    Если индикаторы не загораются, когда зарядное устройство подключено к электрической розетке.

    Полярность аккумулятора как определить: Как определить полярность аккумулятора?
    Возможная проблема
            Причина/решение
    Слабое подключение к сети переменного тока

    Проверьте, есть ли питание в розетке переменного тока.Если в розетке переменного тока нет питания или оно ограничено, это может вызвать это состояние. Включите лампу в розетку переменного тока, чтобы проверить, есть ли в розетке питание. Если свет очень тусклый, это может быть результатом ограниченной мощности переменного тока. Зарядное устройство рассчитано на использование при напряжении 70–130 В переменного тока. Если питание отсутствует или напряжение ниже 70 В переменного тока, найдите другую розетку переменного тока с мощностью, достаточной для устранения этого состояния ОШИБКИ.

    Массовый тайм-аут

    В целях безопасности, если зарядное устройство находится в режиме массовой загрузки в течение 41 часа, оно автоматически прекратит зарядку, и все светодиоды будут мигать.Полярность аккумулятора как определить: Как определить полярность аккумулятора?

    Ответить

    Ваш адрес email не будет опубликован.
