Сейчас на автомобили устанавливают разные типы подвесок. Есть зависимая и независимая. В последнее время на автомобили бюджетного класса устанавливают полузависимую балку сзади и "МакФерсон" спереди. На машинах бизнес- и премиум-класса всегда использовалась независимая многорычажная подвеска. Какие плюсы и минусы у нее? Как она устроена? Обо всем этом и не только – далее в нашей сегодняшней статье.

Характеристика

Многорычажная подвеска устанавливается на автомобили с задне- и переднеприводной компоновкой. Имеет более сложное устройство, поэтому используется на автомобилях дорогого класса. Впервые многорычажная подвеска была установлена на "Ягуар Е-Туре" в начале 60-х годов. Со временем она модернизировалась и сейчас активно используется на автомобилях «Мерседес», «БМВ», «Ауди» и многих других.

Устройство

В чем особенности данной конструкции? Многорычажная подвеска предполагает наличие следующих элементов:

  • Подрамника.
  • Поперечных и продольных рычагов.
  • Опоры ступицы.
  • Амортизаторов и пружин.

Как это все закреплено?

Крепление ступицы к колесу осуществляется посредством четырех рычагов. Это позволяет колесу автомобиля беспрепятственно двигаться в поперечной и продольной плоскости. Несущим элементом в конструкции данной подвески является подрамник.

К нему крепится поперечный рычаг через специальные втулки с металлическим основанием. Для снижения вибраций, в них используется резина. Поперечные рычаги соединяются с опорой ступицы. Так осуществляется правильное положение колес в поперечной плоскости. Зачастую многорычажная независимая задняя подвеска включает в себя три поперечных рычага:
  • Нижний задний.
  • Передний.
  • Верхний.

Последний осуществляет передачу усилий и соединяет подрамник с корпусом опоры колеса. Нижний передний рычаг подвески отвечает за схождение. Задний элемент воспринимает усилия, которые передаются от кузова при движении автомобиля. Ведение колеса в продольном положении осуществляется благодаря продольному рычагу. Он крепится к кузову машины при помощи опоры. С другой стороны элемент соединяется со ступицей.

В легковом автомобиле имеется четыре продольных рычага – по одному на каждое колесо. Сама ступичная опора являет собой основание для колеса и подшипника. Последний крепится при помощи болта. Кстати, если не соблюсти его момент затяжки, можно вывести из строя подшипник. При произведении ремонта, следует оставить небольшой люфт в ступице. Иначе у вас рассыплется подшипник. Также многорычажная передняя подвеска имеет в своей конструкции винтовую пружину. Она опирается на нижний задний поперечный рычаг и воспринимает от него усилия. Отдельно от пружины размещается амортизатор. Обычно он соединяется с опорой ступицы.

Стабилизатор

Многорычажная задняя подвеска, в отличие от полузависимой балки, имеет в своей конструкции стабилизатор поперечной устойчивости. Само название говорит за предназначение элемента. Данная деталь снижает крены при прохождении поворотов на скорости. Также на этот параметр влияет жесткость амортизаторов и пружин. Наличие стабилизатора значительно снижает риск заноса при прохождении поворота, так как обеспечивает беспрерывный контакт колес с дорожным покрытием. Элемент являет собой некую металлическую штангу. Выглядит он так, как на фото ниже.

Стабилизатор поперечной устойчивости устанавливается на подрамнике многорычажной подвески и крепится при помощи резиновых опор. Благодаря тягам штанга связывается с опорой ступицы. Какие имеет многорычажная подвеска плюсы и минусы? Давайте рассмотрим их ниже.

Преимущества

Автомобили с использованием данной подвески являются на порядок комфортнее. В конструкции используется несколько рычагов. Все они крепятся на подрамниках через сайлентблоки. Благодаря этому, при прохождении ямы подвеска отлично сглатывает все неровности.

Кстати, работает рычаг только того колеса, которое попало в яму. Если же это балка, все усилия будут передаваться на соседнюю ступицу. В машине, где использована многорычажная подвеска, не чувствуется излишних шумов и вибраций при прохождении неровностей дороги. Также данный автомобиль более безопасный. Объясняется это использованием стабилизатора поперечной устойчивости. По своему весу рычаги намного легче, чем балка. Это снижает снаряженную подрессорную массу автомобиля.

Таким образом, многорычажная подвеска – это:

  • Комфорт.
  • Отсутствие сильных ударов на кузов.
  • Увеличенное сцепление колес с дорогой.
  • Возможность поперечной и продольной регулировки.

Недостатки

Если поднимается вопрос о том, что лучше - балка или многорычажная подвеска, - стоит рассмотреть минусы последней. Самый большой недостаток – это сложность конструкции. Отсюда дороговизна обслуживания и недешевая цена самого автомобиля.

Стоимость многорычажной подвески в 2-3 раза выше, чем обычной полузависимой балки. Следующее – ресурс. Так как в конструкции используется много шарниров, рычагов и стайлентблоков, все они рано или поздно выходят из строя. Срок службы деталей многорычажной подвески составляет 100 тысяч километров. Что касается балки, она практически вечная. Конструкция на порядок надежнее и не требует дорогостоящего обслуживания. Максимум что требуется заменить – это амортизаторы. Они «ходят» по нашим дорогам около 80 тысяч километров. Многорычажной подвеске при езде по неровностям требуется большее внимание. Если машина начала издавать стуки в передней или задней части, стоит осмотреть состояние рычагов и стайлентблоков. При наличии люфтов и свободного хода их следует заменить.
Стоимость новых рычагов на «Мерседес» в 124-м кузове составляет 120 долларов на одно колесо. Несмотря на большой возраст и низкую стоимость автомобиля, запчасти для него не стали дешевле. То же самое касается и других машин, на которых используется данный тип подвески. При замене сайлентблоков нужен подъемник или смотровая яма. Обычно такие машины ремонтируются в сервисных центрах. А это дополнительные расходы.

Можно ли выявить проблему самому?

Если при движении автомобиля вы заметили характерные стуки, возможно, требуется ремонт подвески. Чтобы выяснить точную причину, нужна смотровая яма или эстакада. Если это передняя подвеска, осматриваем состояние шарнира равных угловых скоростей. На нем имеется пыльник. Если он треснул, нужна срочная замена. Иначе вся грязь попадет внутрь и придется покупать новый ШРУС в сборе.

Проверьте люфт в рулевых тягах. Осмотрите амортизаторы. Если на них имеются потеки, скорее всего, звук идет именно от них. Это значит, что клапан внутри амортизатора пробит и шток двигается произвольно. Сайлентблоки рычагов и стабилизатора поперечной устойчивости тоже не должны иметь люфтов. Осмотр задней подвески следует начать с амортизаторов. Далее проверяем резиновые уплотнители и тяги. Часто элементы повреждаются в районе соприкосновения с выхлопной трубой.

Уделите этому месту особое внимание. Если глушитель бьет о кузов, есть характерные следы ударов, стоит заменить его подушку. В большинстве случаем проблема исчезает. Осмотрев состояние подвески, подведите итог, какие элементы вышли из строя и требуют замены. При отсутствии опыта рекомендуется обратиться в сервис.

Заключение

Итак, мы выяснили особенности многорычажной подвески. Как видите, она имеет множество недостатков. Но главное ее преимущество – это комфорт. То, как едет этот автомобиль, не сравнить ни с чем. Также он более маневренный. Если стоит выбор - балка или многорычажка, - стоит отталкиваться от бюджета. Последнюю подвеску надо брать только в случае, если вы готовы потратить как минимум 400 долларов на ее обслуживание.

fb.ru

Как работает многорычажная подвеска, её преимущества и недостатки

Подвеска является одной из важнейших систем автомобиля, напрямую влияющих на уровень комфорта и безопасности. Технологии развиваются, и автопроизводители постоянно совершенствуют конструкции, применяя новые решения. Сегодня в автомобилестроении используется много разновидностей подвесок, базирующихся на основных видах – зависимой, независимой и полузависимой. Все они представлены в различных вариантах и соединениях, могут отличаться по конструкции, численности и расположению рычагов, типу демпфирующего, а также упругого элемента, но предназначение у системы подрессоривания остаётся неизменным. Подвеска призвана выполнять функции снижения вибрации и ударов, вызванных неровностями дорожного покрытия, что позволяет уменьшить нагрузки на корпус кузова и увеличить уровень комфорта всех находящихся в салоне авто. Благодаря системе соединены колёса или неразрезные мосты с кузовом либо рамой, передаётся тяга от двигателя, стабилизируется положение машины при езде, уменьшаются вероятные крены корпуса кузова. Также путём сохранения нужной геометрии положения и перемещения колёс подвеской, являющейся связующим звеном, обеспечивается точность маневрирования.

Особенности функционирования многорычажной подвески, её преимущества и недостатки.

Сегодня наиболее широко распространена сборка автомобилей, где спереди монтированы стойки Мак Ферсона и на задней оси – полузависимая торсионная балка, при этом растёт популярность и многорычажных подвесок, появившихся на свет ещё в середине ХХ столетия и с тех пор заметно эволюционировавших. Сегодня сложные системы с множеством рычагов широко применяются как крепления на задней оси легковых автомобилей (в основном, задне- и полноприводных). Ранее многорычажные подвески были атрибутом только авто премиум сегмента (Мерседес, Ауди, БМВ), но многообразие вариантов и понижение затрат на производство расширили поле деятельности. Использование ходовой этого типа обеспечивает машине плавность хода и отличную управляемость, снижает шум, но, как и в ситуации с другими вариациями имеются и преимущества, и недостатки.

Устройство многорычажной подвески

Ходовая часть автомашины являет собой совокупность деталей и узлов. Кроме прочих классификаций подвески делят на подвиды по числу и расположению рычагов. Если в конструкции применено два рычага, подвеску называют двухрычажной, если больше – многорычажной. Рычаги могут быть расположены вдоль, поперёк продольной оси машины либо под углом по отношению к ней. Многорычажная подвеска отличается сложностью конструкции и стоимость её значительно выше, чем двух- или однорычажной, при этом конструкторам удалось добиться близкого к идеалу без отклонений в вертикальной плоскости и эффекта «подруливания» перемещения колеса. Как и при любом другом типе системы в строении применяют направляющие, демпфирующие и упругие элементы. Так, устройство многорычажной подвески имеет ряд основных составляющих:

Независимая многорычажка, которой оснащаются современные автомашины, состоит из трёх или пяти поперечных рычагов. В конструкции также примененён стабилизатор поперечной устойчивости, препятствующий раскачиванию несущей части, снижающий угол крена корпуса при поворотах и обеспечивающий постоянство сцепления колёс с дорогой. В роли несущего элемента конструкции выступает подрамник (или рама), к нему и крепят поперечные рычаги, соединённые с опорой ступицы, что обуславливает её поперечное расположение. Зависимо от разновидности системы амортизаторы и пружины может заменять пневматическая стойка. В системе также присутствуют соединительные элементы – сайлент-блоки и шаровые опоры, с их помощью рычаги соединяют с подрамником.

Соединение с опорой ступицы при варианте установки на управляемой оси выполняется посредством шаровых опор, обеспечивающих ступице возможность менять угол положения. На задней оси применяются резиновые крепления сайлент-блоки, но ввиду появления тенденции подруливаемых задних колёс могут быть использованы и шаровые элементы. Подвеска Multilink жёстко закреплена по отношению к боковому и горизонтальному перемещению в продольном направлении, автомобилю обеспечена плавность хода даже на значительных неровностях дороги, а также отличное вхождение в повороты. Ставят многорычажку как на заднюю ось, так и на переднюю. Во втором случае рычаги могут быть замещены реактивными тягами, которые способны выполнять задачи стабилизатора устойчивости и рычага.

Принцип работы

Особенности функционирования подвески задают автомобилю такие важные характеристики, как управляемость, устойчивость и плавность хода, что в целом определяет уровень безопасности. При совершении различных манёвров, разгоне, торможении, а также преодолении неровностей дорожного полотна система активизируется. Способность ступицы менять расположение в горизонтальной плоскости, обуславливающая отличные характеристики при вхождении в повороты и прочих условиях, является отличительной чертой конструкции. Независимая многорычажная подвеска не что иное, как результат эволюции двухрычажной. Сконструировать ходовую этого типа сложнее, потому проектируют её, применяя компьютерное моделирование. Как правило, ходовой с множеством рычагов оснащена задняя ось, при этом встречаются и варианты, где она применяется для передней части, а схема многорычажной подвески предполагает соединение одного из рычагов к рулевой рейке.

По степени жёсткости различают множество вариантов ходовой. Наиболее информативное управление обеспечивается более жёсткой подвеской, при этом уровень комфорта снижается. Мягкая подвеска, напротив, обеспечивая максимум удобства, уступает в управляемости, поэтому важно так важно реализовать эти необходимые качества в одной конструкции. Независимая подвеска подразумевает реализацию автономной работы колёс, так, независимые друг от друга верхние и нижние рычаги фиксируются на кузове и на ступице, причём каждый из элементов выполняет свою задачу, формируя характер системы, будь то изменение поперечного перемещения или развал.

Принцип работы многорычажной подвески остаётся тем же, что и у двухрычажной. Смещение колеса по направлениям вверх и вниз относительно кузова обеспечивается поперечными рычагами, продольный же рычаг отвечает за препятствие продольному перемещению. Под действием гасящих устройств жёсткость перемещения упругих элементов смягчается и передача на кузов силы удара, созданной наездом колеса на дорожную неровность, минимализируется, чем и обусловлена плавность хода. Стабилизатор при этом выполняет функцию, предупреждающую раскачивание корпуса кузова и крены. Систему, как и прочие узлы и агрегаты машины, требуется периодически обслуживать, а чем сложнее конструкция, тем хлопотнее уход. Чаще ремонтировать придётся подвеску, работающую в тяжёлых условиях эксплуатации.

Основные достоинства многорычажки

Многие модели автомобилей предлагают либо превосходную управляемость, либо комфорт, но реализация в конструкции нескольких рычагов позволяет не выбирать между двумя важными характеристиками, исключая одно из понятий из списка преимуществ авто. Конечно, идеальных решений не бывает, как и совершенству предела нет, поэтому многорычажная подвеска имеет свои плюсы и минусы. Отличное сочетание удобства и лёгкости управления сделали Мультилинк очень популярной системой, несмотря на присутствующие недостатки. Недаром ходовые данного типа используются на автомобилях премиум класса. Основные преимущества машины с многорычажной подвеской заключаются в следующем:

  • Колёса одного моста не находятся в зависимости друг от друга (например, активируется только рычаг колеса, попавшего в яму). В случае с балкой передача усилия выполняется на соседнюю ступицу;
  • Отличная управляемость, в том числе на высоких скоростях и в условиях экстремального, аварийного вождения;
  • Смягчение жёсткой подвески достигается за счёт качающихся пружин, берущих на себя удар изъянов дорог, тогда как в салоне толчков не ощущается;
  • Устойчивость, превосходное сцепление с дорожным полотном, что обеспечивает высокий уровень безопасности;
  • Удерживание колеса перпендикулярно дороге, чем обеспечено увеличение контактной поверхности и улучшение сцепления дорожным покрытием;
  • Снижение массы за счёт применения в строении системы элементов из алюминия;
  • Поперечная и продольная регулировка улов положения ступицы;
  • Защита от шума и вибраций;
  • Универсальность ходовой, её можно применить в машинах с передним, задним или полным приводом.

Недостатки многорычажной подвески автомобиля

При всех многочисленных преимуществах огорчает высокая стоимость автомобиля, оснащённого многорычажной подвеской, что вызвано усложнением конструкции. Как правило, чем устройство сложнее, тем выше его цена, дороже обслуживание и ремонт. Особенности строения подвески влекут за собой и другой недостаток – уровень надёжности снижается, поскольку все эти шарниры, сайлент-блоки, а также прочие компоненты изнашиваются и требуют периодической замены. Подвеска исправно служит до 100 000 километров, но в тяжёлых условиях сроки значительно сокращаются, приближая дату замены элементов. Передняя многорычажная подвеска по стоимости дороже задней, поэтому не всегда целесообразно приобретать авто конкретно в таком варианте исполнения. Добавление рычагов с шаровыми соединениями повышают стоимость всей схемы ходовой. Дороговизна элементов и ремонта оправдывается лишь в случае с автомобилем класса люкс. Именно с такими неудобствами и связан тот факт, что подвеска Multilink миновала большую часть авторынка и на основной массе машин не ставится. Наибольшую популярность приобрела подвеска для задней оси, она конструктивно проще, стоимость изготовления и конечная цена ниже.

Сказать однозначно, что один вид подвесок лучше или хуже другого нельзя, разные системы предлагают свои преимущества использования, так что скорее оснащение ходовой определённого вида адаптировано под конкретное назначение авто. При этом и у каждого водителя собственные требования к авто, так что объективного мнения на этот счёт нет.

drivertip.ru

комфорт в обмен на сложность конструкции?

Приветствую вас, автолюбители! Как сделать так, чтобы колёса машины имели независимый друг от друга ход и не имели жёсткой связи между собой? Ответ: применить независимую подвеску. Есть несколько вариантов реализовать этот сценарий, но один из самых популярных на сегодняшний день — многорычажная задняя подвеска (Multilink). Наверняка Вы слышали о ней, и, кстати, применяют её с успехом и на передней оси.

Хит среди независимых подвесок

Полюбилась «многорычажка» производителям и владельцам машин не зря. Это чудо инженерной мысли обладает действительно уникальными характеристиками – имеет высокую плавностью хода, делает авто отлично управляемым и даже шумит меньше своих собратьев.

Единственный серьёзный недостаток – цена, обусловленная сложностью изготовления и настройки. Несмотря на это, увидеть её можно и на легковушках, и на грузовых автомобилях.

По сравнению с другими видами, «многорычажка» довольно молода. Считается, что впервые она появилась на спортивном автомобиле Porsche 928 в конце 70-х годов прошлого столетия. Другие немецкие компании быстро подхватили идею и стали совершенствовать независимую многорычажную систему.

Так, к примеру, в Mercedes в 1982 году выпустили модель, задняя подвеска которой могла подруливать в сторону поворота. А Audi начали устанавливать её и на переднюю ось легковых автомобилей.

Чем больше рычагов, тем лучше…

Что же такого магического в «многорычажке»? По сути, она представляет собой эволюцию классической подвески на двойных поперечных рычагах.

Если в последней каждый из поперечных рычагов распилить на два, то получим самую примитивную многорычажную, и в этом случае уже получаем преимущество — можно регулировать независимо друг от друга продольное и поперечное положение колеса.

А если добавить к ним ещё и продольные рычаги, как делают сейчас, то получится вообще сказка.



Давайте рассмотрим детальнее многорычажную систему. Основными элементами подвески являются:

  • подрамник;
  • опора ступицы;
  • амортизатор;
  • пружина;
  • поперечные рычаги;
  • продольный рычаг;
  • стабилизатор поперечной устойчивости.

Работа подвески состоит из слаженного взаимодействия всех этих железяк, и каждая выполняет очень важную роль.

Опорой всей конструкции выступает подрамник. К нему через сайлентблоки (резино-металлические опоры) одним из концов крепятся практически все рычаги. Вторым концом они через аналогичные сайленблоки закреплены на ступичной опоре.

Поперечные рычаги, которых может быть до пяти штук, обеспечивают надёжную фиксацию колеса в поперечной плоскости.

Название продольного рычага (он, к слову, только один на колесо) тоже говорит само за себя, но в отличие от поперечных противоположным от ступичной опоры концом он крепится к кузову автомобиля.

В «многорычажке» упругие элементы (стойки амортизаторов и пружины) не объединены в одну конструкцию и находятся порознь. Их задача – давать адекватный ответ различным нагрузкам.

Что же касается стабилизатора поперечной устойчивости, то, как и в других типах подвесок, он занимается предотвращением кренов кузова при прохождении виражей и улучшением сцепления колёс с дорожным полотном.

Если сравнивать многорычажную подвеску с другими, то она, на первый взгляд, кажется нагромождением различных рычагов и железок. Так и есть, громоздкость этой системы налицо, что, конечно же, отражается и на её стоимости. Тем не менее, благодаря своим исключительным свойствам (плавность хода подвески, управляемость), она пользуется огромным спросом.

К слову, ещё один немаловажный момент, который является «скелетом в шкафу» многорычажной конструкции – это плохая переносимость некачественных дорог. Согласитесь, в наших реалиях это довольно актуально. Хотя, с другой стороны, регулярная профилактика и диагностика элементов подарят долгие годы удовольствия от вождения автомобиля при любых условиях эксплуатации.

Спасибо за внимание, друзья. Надеюсь было интересно. Подписывайтесь, делитесь в сетях, и следите за свежими публикациями.



auto-ru.ru

Многорычажная подвеска – устройство, принцип работы, ремонт + видео » АвтоНоватор

В наше время многорычажная подвеска, история появления которой берет свое начало с середины прошлого столетия, является наиболее распространенным видом крепления задней оси автомобиля. Первые образцы с двойными поперечными рычагами были установлены на гоночных болидах Cooper.

Многорычажная подвеска – что это?

Первым серийным автомобилем, на котором установили подвеску нового типа, был Jaguar E-type 1961 года выпуска. Со временем ее с успехом стали применять и на передней оси автомобилей, как, например, на некоторых моделях Audi. Применение многорычажной подвески придает автомобилю изумительную плавность движения, превосходную управляемость и способствует снижению шума.

В данной конструкции крепление ступиц колес осуществляется при помощи четырех рычагов, что позволяет  регулировку в продольной и поперечной плоскостях. Конструкция многорычажной подвески состоит из следующих узлов и деталей:

  • продольные рычаги;
  • поперечные рычаги;
  • подрамник;
  • опора ступицы;
  • амортизаторы;
  • пружины.

Основным несущим элементом подвески выступает подрамник, к нему фиксируются поперечные рычаги, соединенные с опорой ступицы, что в свою очередь обеспечивает ее поперечное положение. Многорычажная задняя подвеска, которую устанавливают на современных автомобилях, состоит из трех или пяти поперечных рычагов.

Как работает многорычажная задняя подвеска?

Стандартная комплектация включает в себя верхний, передний нижний и задний нижний рычаги. Передачу передних поперечных усилий осуществляет верхний рычаг, он же служит для соединения колесной опоры с подрамником. На задний нижний рычаг приходится значительная часть веса кузова автомобиля, передающаяся через пружину.

Продольный рычаг удерживает колеса в направлении продольной оси, крепление к кузову осуществляется при помощи опоры. Противоположный край рычага соединяется с опорой ступицы. На этом элементе располагаются подшипники и крепежи колес. Амортизаторы и пружины в большинстве случаев устанавливаются раздельно.

Для снижения угла крена автомобиля при прохождении поворота в многорычажной подвеске используется стабилизатор поперечной устойчивости. Крепится он при помощи резиновых опор, а специальные тяги соединяют штанги с опорами ступиц. Как и любой другой узел автомобиля, независимая многорычажная подвеска требует ухода и своевременного ремонта.

Независимая подвеска – своими руками приводим ее в порядок

Основные дефекты подвески, которые проявляются после прохождения 40 000-80 000 км, – это стук и скрип, которые отчетливо слышны даже в салоне автомобиля во время езды по ухабистой дороге. С чем это связано? Стук возникает по нескольким причинам, они могут быть как серьезными, так и не очень. В любом случае должна срочно ремонтироваться независимая подвеска, своими руками сделать это можно, если починка заключается в замене деталей или подтяжке резьбовых соединений, в иных случаях не обойтись без посещения СТО.

Первым делом следует установить причину, провести визуальную диагностику подвески. Для этого автомобиль следует загнать на смотровую яму или воспользоваться домкратом, так как в разгруженном состоянии этот узел машины охотнее покажет свои дефекты. Да и вам подлезть под нее будет удобнее. Скажем наперед, если вы не слесарь высокого уровня, то вооружитесь руководством по устройству вашего автомобиля, которое всегда идет в комплекте при покупке.

Помните, что стук в области подвески может быть вызван не только неисправностью этой детали, но и поломкой других элементов вашего автотранспорта, например, рулевых тяг или ШРУСов.

Итак, вы расположились в удобной зоне для обследования передней подвески. Снимите амортизаторы и внимательно их осмотрите на наличие трещин. Проверьте следом на целостность шаровые опоры, рычаг, штангу, сайлентблоки. Обратите внимание на все крепежные болты и резиновые уплотнители. Нигде не должно быть трещин, разрывов, разрезов и прочих повреждений. Внимательно пройдитесь взглядом по периметру кузова: там, где детали касаются кузова, должна быть целая и невредимая резиновая прокладка.

Если какие-то «недуги» явно видны, оцените свои силы, сможете ли вы выкрутить поврежденную деталь и вставить новую, понятна ли последовательность сборки поврежденного узла, доходчиво ли изображена схема в книге по эксплуатации автомобиля. Если не сумеете, или внешне все оказалось целым, то пора наведаться на СТО.

Диагностика и ремонт задней подвески

Теперь переходите к задней подвеске. Тут деталей меньше, но это вовсе не значит, что нужно быть менее внимательными. Опять же начинаем все с амортизаторов. Далее вашего внимания должны удостоиться тяги и уплотнители. Особенностью задней подвески является соседство выхлопной трубы, которая также может производить похожий на поломку подвески звук, если она плохо закреплена, расшаталась или прислонилась к какой-то детали, создавая трение и постукивание. Глушитель внимательно обследуют, можно покачать его в разные стороны, вероятно, это уберет странный стук, также осмотрите крепление.

Итак, осмотр закончен, узлы подтянуты, частичная замена произведена. Пожалуй, это «первая помощь» вашему автомобилю. Прочий ремонт потребует более сложного технического оснащения и квалификации. Не поленитесь залезть под «брюшко» машины, если услышали подозрительный стук. Естественно, на СТО вам починят любую неисправность, но есть вероятность, что вы попросту переплатите за минутную замену резиновой прокладки или еще за какую-то незначительную операцию.

carnovato.ru

Многорычажная Подвеска Плюсы о Минусы, Полузависимая Балка

Технологии уже давно перестали стоять на месте. Ежегодно в мире автомобилей применяются новые решения в области подвески, что делает машины более комфортными и приятными для эксплуатации. Среди решений подвесок для легковых авто существуют зависимые и независимые группы технологий.

В современном мире независимые многорычажные подвески стали исключительной прерогативой ведущих колес автомобиля.

Подвеска автомобилей, типы и виды подвесок автомобиля, обзор

Их использование позволяет убрать проблему неустойчивости авто при резком разгоне или торможении. На вторую пару колес производители устанавливают как зависимые, так и независимые варианты подвесок. Стоит разобраться, в чем основные отличия разных типов механизмов.

Двухрычажные и многорычажные подвески

Наиболее технологичными и безопасными типами подвесок в современном автомобилестроении стали конструкции, состоящие из двух или более рычагов. Такая конструкция обеспечивает максимальную устойчивость автомобиля. Технология позволяет достичь хорошей устойчивости при боковом раскачивании, а также отсутствия неприятных клевков носом при резком торможении.

Двухрычажная подвеска более простая и дешевая в производстве, чем многорычажная. Потому многие производители внедорожников взяли за основу конструкцию с двумя рычагами. Ее преимущества можно описать следующим списком:

  • малое количество сборных элементов и высокая надежность конструкции;
  • технология позволяет придать максимальной жесткости кузову авто при движении;
  • подвеска отрабатывает большинство неровностей дороги, не передает их в салон;
  • информативность такой технологии также отмечается прекрасными показателями.

Многорычажные подвески являются более технологичными, они часто используются в спорте. Максимальная жесткость может быть смягчена качающимися пружинами, которые перенимают весь удар плохой дороги на себя.

Именно многорычажные подвески с некоторыми дополнениями к стандартной конструкции сегодня используются на большинстве дорогих автомобилей. Они придают максимального комфорта, но являются также весьма дорогостоящей конструкцией. Высокая цена здесь присутствует не только в производстве, но и в эксплуатации и ремонте.

Подвеска типа McPherson – оптимальная разработка

Создание данной подвески произошло в далеком 1960 году, но реальную популярность технология получила только в последнем десятилетии. Стоит признать, что качество конструкции подвески далеко от идеала. Многорычажные варианты намного более технологичны и надежны.

Среди основных преимуществ подвески McPherson, названной в честь своего создателя, присутствует дешевизна и простота в производстве.

Многие производители пишут в технических характеристиках своих автомобилей информацию о том, что на модели установлены подвески многорычажные типа McPherson. На самом деле, это абсурд, ведь данная подвеска отличается следующими чертами:

  • присутствие одного рычага;
  • длинная свеча с пружиной, которую называются качающейся свечой;
  • достаточно простая конструкция стабилизации автомобиля в движении;
  • смена угла установки колеса (развала) при разной скорости.

Данная технология не является идеальной, потому современные производители активно дорабатывают ее, устанавливая дополнительные рычаги и производя множество других доработок. Благодаря такой работе с подвеской McPherson, сегодня этот вариант является одним из самых используемых в автомобилестроении. Подвеска ставится зачастую на ведущую пару колес.

Основным недостатком чистой подвески McPherson является недостаточная надежность. Комплектующие нижней части такой конструкции принимают на себя воздействие всех неровностей дороги, с чем связана необходимость частого ремонта узла. Тем не менее, благодаря своей доступности, Макферсон стал одним из самых используемых видов подвески на сегодняшний день.

Зависимая подвеска и технология Де Дион

Зависимые подвески зачастую устанавливаются на задние колеса, чтобы избежать некомфортной поездки. Именно поэтому в некоторых современных авто ездить с комфортом можно только на передних сидениях. Наиболее простой пример зависимой подвески – крепление заднего моста на винтовых пружинах и четырех рычагах. Именно такая конструкция использовалась во всех отечественных автомобилях до 2008 года выпуска.

Зависимые подвески достаточно давно стали устаревшим способом организации системы подвески. Это наиболее дешевый способ построения данного узла автомобиля, но он обладает конкретными недостатками:

  • слишком явная передача в салон всей информации о дороге;
  • отсутствие эластичности в подвеске;
  • возможность поездки только по ровной дороге, отсутствие вывешивания колес;
  • возможность дорогостоящих повреждений задней балки.

Одним из вариантов зависимой подвески является тип конструкции Де Дион. Это облегченный вариант заднего моста, с которого сняты практически все системы. Большинство модулей в данном варианте крепится на кузов автомобиля, облегчая мост и придавая автомобилю больше комфорта и легкости.

Но основные проблемы зависимой подвески конструкция Де Дион не решает. Потому на сегодняшний день такие варианты используются в бюджетных авто. Производители предлагают много вариантов усовершенствования зависимой подвески, но самым лучшим способом является ее замена на многорычажную.

Для неведущего заднего моста можно применить иной вариант подвески – полунезависимую конструкцию. В данном случае подвеска невероятно проста, она состоит из двух рычагов и соединяющей тонкой балки. Ее часто применяют в небольших автомобилях бюджетного класса.

Подводим итоги

Среди подвесок для легковых автомобилей сегодня присутствует множество новинок. Но все они основаны на трех старых и известных видах: зависимой, независимой и полунезависимой. Данные варианты обыгрываются производителями в самых разных вариациях и соединениях, чтобы предложить покупателю уникальный продукт.

Не нужно забывать, что комфорт поездки на автомобиле зависит не только от подвесок, но и от качества иных комплектующих. Интересно, какие подвески предпочитают опытные водителя, читающие наш блог?

Социальные комментарии Cackle

Балка или многорычажка. Что лучше? Сравниваем заднюю подвеску

Многорычажная подвеска (Multilink) в настоящее время является самым распространенным видом подвески, который применяется на задней оси легкового автомобиля.

Зависимая и независимая подвески, в чем разница и какая лучше

Многорычажная подвеска устанавливается как на переднеприводные, так и на заднеприводные автомобили. Данный тип подвески используется также на передней оси автомобиля, например на некоторых моделях автомобилей Audi.

Основными преимуществами многорычажной подвески, обусловленными ее конструкцией, являются высокая плавность хода, низкий уровень шума, лучшая управляемость. Вместе с тем, подвеска достаточно дорога и сложна в изготовлении и установке.

Многорычажная подвеска является дальнейшим развитием подвески на двойных поперечных рычагах. Если каждый из поперечных рычагов разделить на две части (два отдельных рычага) получиться простейшая многорычажная подвеска.

В многорычажной подвеске для крепления ступицы колеса используется не менее четырех рычагов, что обеспечивает независимую продольную и поперечную регулировки колеса. В современных конструкциях многорычажных подвесок наряду с поперечными рычагами используются продольные рычаги.

Многорычажная подвеска включает поперечные и продольные рычаги, амортизатор, пружину, ступичную опору, стабилизатор поперечной устойчивости и подрамник.

Подрамник является несущим элементом подвески. К подрамнику через резинометаллические втулки крепятся поперечные рычаги.

Поперечные рычаги соединены со ступичной опорой и обеспечивают ее положение в поперечной плоскости. В конструкции подвески может использоваться от трех до пяти поперечных рычагов. Стандартная конструкция многорычажной подвески включает три поперечных рычага: верхний, передний и задний нижние.

Верхний рычаг служит для передачи поперечных усилий и связывает корпус опоры колеса с подрамником. Передний нижний рычаг определяет схождение колеса. Задний нижний рычаг воспринимает вес кузова, который передается на рычаг через пружину.

Продольный рычаг выполняет функцию ведения колеса в продольном направлении. Продольный рычаг с помощью опоры крепится к кузову автомобиля. С другой стороны рычаг соединен со ступичной опорой. На каждое из колес приходится свой продольный рычаг.

Ступичная опора (корпус опоры колеса) является основанием для размещения ступичного подшипника и крепления колеса. Подшипник закрепляется на опоре болтом.

Для восприятия нагрузок в подвеске установлена винтовая пружина. Пружина опирается на задний нижний поперечный рычаг. Амортизатор обычно расположен отдельно от пружины. Он соединен со ступичной опорой.

В конструкции многорычажной подвески используется стабилизатор поперечной устойчивости, который снижает крены кузова автомобиля при прохождении поворотов и обеспечивает необходимое сцепление задних колес с дорогой. Штанга стабилизатора закрепляется с помощью резиновых опор на подрамнике. Специальные тяги обеспечивают соединение штанги со ступичными опорами.

Изучение конструкции подвесок легковых автомобилей и их виды. двухрычажная, многорычажная, задняя зависимая и полунезависимая подвески, их достоинства и недостатки. Порядок установки и замены пневмоэлементов. Подвески грузовых автомобилей и внедорожников.

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

Федеральное агентство по образованию

Государственное образовательное учреждение высшего профессионального образования

ВОЛГОГРАДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра: «Автомобиле — и тракторостроение»

Реферат

На тему: “Виды подвесок автомобилей”

Выполнил:

студент группы АТФ-4С

Дитковский Р.С.

Проверил:

Соколов-Добрев Н.С.

Волгоград, 2010

Подвески легковых автомобилей

Двухрычажная

Двухрычажная подвеска с коротким верхним и длинным нижним рычагами обеспечивает минимальные поперечные перемещения колеса (вредные для боковой устойчивости автомобиля и вызывающие быстрый износ шин), а также незначительные угловые перемещения при ходе вверх и вниз.

Конфигурация поперечного рычага позволяет каждому колесу независимо воспринимать неровности и оставаться более вертикальным на поверхности дороги. А это означает лучшее сцепление с дорогой.

McPherson

Подвеска МакФерсона, названая по имени инженера Эрла Макферсона, разработавшего её в 1960 году, представляет собой подвеску колеса, состоящую из одного рычага, стабилизатора поперечной устойчивости и блока из пружинного элемента и амортизатора телескопического типа, называемого качающейся свечой, в связи с тем, что он закреплен в верхней части к кузову при помощи упругого шарнира и может качаться при движении колеса вверх-вниз.

Кинематическия схема менее совершенна, чем подвеска на двух поперечных или продольных рычагах: что при большом ходе подвески развал (угол наклона колеса к вертикальной плоскости) будет меняться, и тем больше, чем больше ход подвески. Но в связи с технологичностью и дешевизной данный тип подвески получил очень большое распространение в современном автомобилестроении.

Многорычажная

Многорычажная подвеска несколько напоминают двухрычажную подвеску и имеют все ее положительные качества.

Эти подвески более сложны и боле дороги, но обеспечивают большую плавность хода и лучшую управляемость автомобиля. Большое количеств элементов — сайлент-блоков и шаровых шарниров хорошо гасят удары при резком наезде на препятствия.

Какую подвеску выбрать? Преимущества и недостатки типов подвески

Все элементы крепятся на подрамнике через мощные сайлент-блоки, что позволяет увеличить шумоизоляцию автомобиля от колес.

Применение многорычажной независимой подвески, которая главным образом используется на автомобилях представительского класса, придает подвеске стабильный контакт колес с любым покрытием на дороге и четкий контроль автомобиля при изменениях направления движения.

Главные преимущества многорычажной подвески

-Независимость колес друг от друга

-Низкая неподрессоренная масса

-Независимая продольная и поперечная регулировки

-Хорошая недостаточная поворачиваемость

— Хороший вариант для использования в схеме 4×4

Главный недостаток современной схемы — сложность и, соответственно, цена. До недавнего времени ее применяли только на дорогих автомобилях. Теперь же она «удерживает» задние колеса даже некоторых машин гольф-класса.

Установка пневмоэлементов:

На всех вышеописанных подвесках пневмоэлемент устанавливается по схожей схеме. Он одевается на шток аммортизатора через сальники, обеспечивающие герметичность системы. Место крепления пневмоэлемента к корпусу стойки также надежно герметизируется.

Задняя зависимая подвеска

Типичным представителем такой конструкции может служить задняя подвеска с цилиндрическими винтовыми пружинами в качестве упругих элементов. Как пример можно привести конструкцию задних подвесок классических "Жигулей". В этом случае балка заднего моста "подвешивается" на двух винтовых пружинах и дополнительно крепится к кузову при помощи четырех продольных рычагов. Кроме этого, для улучшения управляемости, уменьшения крена кузова в поворотах и улучшения плавности хода устанавливается поперечная реактивная штанга.

Основным недостатком этого типа подвески является значительная масса балки заднего моста. Этот показатель особенно возрастает, когда мост выполняется ведущим: приходится "нагружать" балку весом картера главной передачи, редуктора и т.п. А приводит все это к возрастанию так называемых неподрессоренных масс, из-за чего значительно ухудшается плавность хода и появляются вибрации.

Подвеска типа "ДеДион"

Стремясь как можно больше "облегчить" задний мост, инженеры многих автомобильных компаний начали применять подвеску типа "Де Дион", названную по имени своего изобретателя, француза Альберта Де Диона. Главное ее отличие — картер главной передачи теперь отделен от балки моста и прикреплен непосредственно к кузову. Теперь крутящий момент передается от двигателя автомобиля к ведущим колесам через полуоси, качающиеся на шарнирах равных угловых скоростей. Этот тип подвески может быть как зависимым, так и независимым. Нечто похожее применяется на внедорожных автомобилях, в конструкции передней подвески независимого типа.

Но несмотря на совершенствование конструкции, все зависимые подвески обладают одним и весьма существенным минусом: проявляется несбалансированное поведение автомобиля при старте и торможении. Машина начинает "приседать" при интенсивном разгоне и "клевать носом" во время торможения. Для устранения этого эффекта стали применять дополнительные направляющие элементы.

Полунезависимая задняя подвеска

Конструктивно она выполняется в виде двух продольных рычагов, которые соединены посередине поперечиной. Этот тип подвески применяется только сзади, но практически на всех переднеприводных автомобилях. Среди плюсов этой конструкции можно выделить легкость монтажа, компактность и небольшой вес, как следствие — уменьшение "неподрессоренных масс", и самое ее весомое достоинство — наиболее оптимальная кинематика колеса. Недостаток можно выделить всего один: такую подвеску можно применять только на неведущем заднем мосту.

Установка пневмоэлементов:

В случае если пружина и аммортизатор конструктивно установлены отдельно друг от друга, пружина просто заменяется на пневмоэлемент с проставками необходимой толщины. Проставками подбирается минимальный и максимальный дорожный просвет автомобиля.

Если пружины с аммортзаторами собраны в единый узел, наподобие передней стойки, то пневмоэлемент устанавливается так же, как и на передней подвеске — одевается на шток аммортизатора.

Подвески грузовых автомобилей

Одна из первых и наиболее распространенных конструкций зависимой подвески — с продольными или поперечными рессорами и гидравлическими амортизаторами.

Ее до сих пор применяют на грузовиках, коммерческих автомобилях и на некоторых моделях внедорожников. Это наиболее простой вариант решения задней подвески: мост "подвешивается" на продольных рессорах, закрепленных в кронштейнах кузова. Кроме этого, к балке заднего моста крепятся амортизаторы. В такой конструкции рессоры выполняют также функции направляющих элементов, то есть связывают колесо с кузовом и определяют его кинематику.

Плюс зависимой задней подвески подобного типа — очевидная простота конструкции, правда, это имеет какое-либо серьезное значение только для производителя. На практике же рядового автомобилиста ожидают только минусы: недостаточная эффективность работы рессор, как направляющих элементов. При достижении высоких скоростей относительно "мягкие" рессоры оказываются не в состоянии придавать заднему мосту необходимое положение в пространстве, отчего сильно ухудшается сцепление шин с дорогой, и, как следствие, проявляется неудовлетворительная управляемость машины на высоких скоростях.

Подвески внедорожников и пикапов

Рассмотрим варианты подвесок на данный тип автомобилей подробней. Здесь присутствуют несколько видов подвесок:

-автомобили с зависимой передней и задней подвесками

-автомобили с независимой передней и зависимой задней подвеской

-автомобили с полностью независимой подвеской

Разбирать устройство начнем с задней подвески. Наиболее распространенной задней подвеской внедорожников является рессорная или пружинная подвеска с жестким неразрезным мостом.

Слева — рессорная подвеска, справа — пружинная на четырех продольных рычагах

Рессорная подвеска имеет простую конструкцию, высокую надежность, выдерживает очень большие нагрузки и поэтому чаще всего применяется на тяжелых джипах и пикапах. Но в погоне за ценой и надежностью автопроизводители используют рессорные подвески и на более легких недорогих внедорожниках. Пружинные подвески немного сложнее рессорных, но при этом компактны и обычно довольно мягкие и длинноходные и устанавливаются на более легких и комфортных внедорожниках. В остальных же случаях на паркетниках и спортивных городских внедорожниках применяются различные варианты независимых рычажных задних подвесок.

Передние подвески внедорожников так же бывают с жестким неразрезным мостом, но сегодня подобные конструкции встречаются редко. Стремясь улучшить управляемость и устойчивость автомобилей на шоссе автопроизводители все чаще применяют независимые пружинные или торсионные подвески.

Передняя подвеска. слева — торсионная, справа — пружинная.

В состав подвески автомобиля также входит стабилизатор поперечной устойчивости. Назначение этого устройства — уменьшение наклона автомобиля при движении на поворотах, а также повышение его устойчивости и управляемости.

Когда автомобиль выполняет поворот, его кузов с внутренней стороны поворота приподнимается над поверхностью дороги, а с внешней — наоборот, сближается к ней, что создает опасность опрокидывания. Этому препятствует стабилизатор, который, прижавшись к поверхности вместе с автомобилем с одной его стороны, одновременно прижимает другую сторону. Если одно из колес автомобиля наезжает на неровность, то стабилизатор стремится вернуть его в первоначальное положение.

Однако от последствий лихачества не спасет ни один стабилизатор: подтверждением этому являются частые случаи опрокидывания автомобилей.

Активная подвеска

Активной называется подвеска, которая может изменять положение и жесткость упругих элементов по команде от управляющего устройства, которое в свою очередь получает данные о положении кузова от различных датчиков. Основные виды активной подвески: пневматическая, гидравлическая и пневмогидравлическая. Наиболее широкое применение активная подвеска получила в автобусах и троллейбусах, где она позволяет избежать кренов кузова при неравномерном распределении пассажиров по салону, и в грузовиках. В легковых автомобилях применяется реже из-за сложности и дороговизны.

Подобные документы

  • Виды подвесок легкового автомобиля. Многорычажная подвеска

    Основы конструкции подвески автомобиля как промежуточного звена между кузовом автомобиля и дорогой. Требования к подвеске автомобиля. Типы подвесок и их классификация по типам направляющего аппарата (зависимые и независимые) и упругих элементов.

    реферат , добавлен 18.12.2011

  • Задняя рессорная подвеска грузового автомобиля (прототип ГАЗ-3307)

    Обзор и анализ конструкций подвесок грузовых автомобилей. Применение гидравлического замедлителя, встроенного в регулятор при динамических колебаниях кузова автомобиля. Обоснование схемы и конструкции задней подвески, выбор ее основных параметров.

    курсовая работа , добавлен 23.06.2011

  • Шасси автомобиля. Конструкции подвесок

    Конструкции подвесок без поперечного смещения кузова. Модернизация задней подвески автомобиля ВАЗ 2123, с целью устранения поперечных перемещений кузова при движении по неровным дорогам. Конструкции шарниров подвески. Расчет оси поворотного рычага.

    курсовая работа , добавлен 02.10.2013

  • Устройство и принцип действия упругой подвески автомобиля ВАЗ 241501

    Требования, виды, применяемость автомобильных подвесок, которые обеспечивают упругое соединение несущей системы с колесами автомобиля. Упругая характеристика подвески, способы обеспечения постоянства статического прогиба. Кинематические схемы подвесок.

    курсовая работа , добавлен 15.02.2017

  • Виды, назначения, определение подвески

    Назначение и функции подвесок, их виды по способу соединения колёс между собой. Описание конструктивных особенностей различных типов подвесок. Их кинематические и упругие характеристики, преимущества и недостатки, применение. Понятие развала и схождения.

    презентация , добавлен 06.04.2014

  • Тюнинг автомобилей

    Дизайн и требования к дооборудованию автомобилей и внедорожников. Тюнинг двигателя, подвески, тормозной и выхлопной систем. Внешний тюнинг и вес-тюнинг. Люк на крыше, настроенный выхлоп, увеличение мощности, шины и аэрография, колесные диски, маркировка.

    дипломная работа , добавлен 23.07.2009

  • История развития автомобиля Газ

    Производство легковых и грузовых автомобилей в стране. Конструирование советских автомобилей повышенной проходимости, бронетранспортера, внедорожника. Эксплуатационная характеристика легковых моделей собственной разработки ГАЗ в современный период.

    презентация , добавлен 21.01.2016

  • Устройство автомобилей

    Устройство и назначение механизмов автомобилей. Виды конструкций автомобильных генераторов. Элементы бесконтактной системы зажигания. Задачи амортизаторов. Предназначение трансмиссии. Строение и схема работы подвески. Изготовление аккумуляторной батареи.

    контрольная работа , добавлен 26.11.2014

  • Проектирование постов мойки легковых автомобилей

    Сравнительный анализ эффективности работы современного оборудования для мойки легковых автомобилей. Расчет экономического эффекта для авторемонтного предприятия с открытием поста мойки легковых автомобилей. Ремонт авто всех марок в автотехцентре "Drive".

    дипломная работа , добавлен 26.07.2017

  • Проект станции технического обслуживания с разработкой участка для ремонта ходовой части легковых автомобилей для ГУ санаторий "Приморье" ст. Океанская г. Владивосток

    Характеристика станции технического обслуживания автомобилей, основные показатели. Неисправности ходовой части, возможные причины их возникновения, способы проверки и устранение дефектов. Работа и конструктивные особенности подвесок, организация ремонта.

    дипломная работа , добавлен 08.05.2011

Подвеска МакФерсон — что это такое? Плюсы и минусы

Подвеска МакФерсон (McPherson) — одна из самых распространенных, применяемых на автомобилях. Расскажем: что такое подвеска МакФерсон, её основные плюсы и минусы, а также рассмотрим схему работы.

Основным элементом является амортизационная стойка, из-за чего она получила название «качающаяся свеча». «Свечная подвеска» преимущественно используется для передних колес. Применение Макферсона позволило разместить двигатель и коробку передач в подкапотном пространстве поперечно и обусловило её широчайшее использование для современных автомобилей с передним приводом.

Подвеска МакФерсон состоит из:

  • подрамник
  • поперечный рычаг
  • поворотный кулак
  • амортизаторная стойка (амортизатор и пружина)
  • стабилизатор поперечной устойчивости
Большинство модификаций МакФерсон включают: стабилизатор поперечной устойчивости, амортизационную стойку, поворотный кулак, поперечный рычаг и подрамник. Также возможно использование торсиона в качестве упругого элемента.

Основным несущим элементом подвески является подрамник. Его крепление к кузову автомобиля выполняется с помощью сайлентблоков. Применение резинометаллических опор позволяет уменьшить шум и передачу вибрации на кузов. Подрамник выступает основой для крепления рулевого механизма, опор поперечного рычага и стабилизатора поперечной устойчивости.

С двух сторон с помощью резиновых втулок к подрамнику крепятся поперечные рычаги правого и левого колес. Крепление рычагов двойное, что придает конструкции жесткость в продольном направлении.

Многорычажная подвеска

К другому концу поперечного рычага через шаровую опору крепится поворотный кулак.

Поворотный кулак посредством шарнирного соединения крепится к рулевой тяге, обеспечивая поворот колеса. Верхняя часть поворотного кулака закреплена на амортизационной стойке, а нижняя соединена с поперечным рычагом. Также в нем размещены тормозной суппорт и подшипниковый узел.

Амортизационная стойка включает пружину и амортизатор, соосно расположенные с буфером сжатия. Верхняя часть стойки с помощью резиновой втулки крепится к брызговику крыла, нижняя соединяется с поворотным кулаком. Некоторые авто производители разъединяют пружину и амортизатор на два конструктивных элемента.

Стабилизатор поперечной устойчивости предназначен для снижения боковых кренов автомобиля. Стабилизатор крепится к подрамнику посредством двух опор. Концы стабилизатора шарнирным креплением соединяются с амортизационными стойками.

В некоторых машинах, например на Mercedes серии W124, имеется раздельное расположение пружины и амортизатора — это все равно считается подвеской МакФерсон. Ведь её ключевой признак — это жесткая заделка стойки в поворотном кулаке. Такую схему часто называют "modified McPherson": по сравнению с традиционной (когда амортизатор расположен внутри пружины), она позволяет уменьшить общую высоту конструкции, что играет на руку компоновщикам.
Преимущества и плюсы МакФерсон
  • менее затратная при производстве в сравнении с исполнением подвески на двойных поперечных рычагах
  • относительно компактная
  • меньшая неподрессоренная масса
  • значительный ресурс верхней опоры стойки, представляющей собою упорный подшипник качения
  • легкая диагностика неисправностей вследствие наличия чётких симптомов износа
Недостатки и минусы МакФерсон
  • сравнительно с подвеской на двух продольных или поперечных рычагах, параметры кинематики несколько хуже
  • необходимость усиления брызговика крыла
  • работа подвески «на пробой» и езда по плохим дорогам приводит к образованию усталостных трещин в точках крепления стоек на брызговике крыла
  • частый выход из строя амортизационных стоек с необходимостью трудоемкой и дорогостоящей их замены
  • передача дорожных шумов на кузов и в салон
  • относительно меньшая компенсация «клевка» (продольного крена) при торможении

Недостатки ограничивают возможность её применения. Так, несмотря на преимущество в стоимости изготовления, из-за некоторого ухудшения кинематики её практически не устанавливают в дорогостоящих и гоночных моделях авто. Большие нагрузки в зоне крепления стойки и связанный с ними быстрый износ конструкции не позволяет использовать МакФерсон в качестве независимой подвески в легких грузовых автомобилях.

Из-за этих недостатков часть производителей авто класса «люкс» отказалась от использования МакФерсона, продолжая совершенствовать подвеску на двойных поперечных рычагах. Вместе с тем, конструкционные преимущества и дешевизна сделали «McPherson» распространенным типом подвески для бюджетных машин.

Что ещё можно почитать

↑ НАВЕРХ

Многорычажная подвеска: для чего столько лишних деталей?

Статьи по теме:

  • НОВАЯ НИВА АВТО

    В далеком 1970-м году трем автомобильным заводам была поставлена важная – АЗЛК, «Ижмаш», ВАЗ –…

  • СИСТЕМА АВТОПОДКАЧКИ КОЛЕС

    Строй-Техника.руСтроительные машины и оборудование, справочник Система централизованного регулирования давления воздуха в шинахКатегория:   Оборудование, кузов и органы управленияСистема…

  • ГДЕ СОБИРАЮТ ШЕВРОЛЕ КРУЗ

    Один из самых успешных в мире автомобильных брендов Chevrolet имеет интересную историю, в которой присутствуют…

myavtoreviews.ru

Плюсы многорычажной подвески. Многорычажная подвеска

В общих чертах устройство двухрычажной подвески довольно простое. Есть два рычага, как правило, А-образной формы, основанием треугольника обращенные к колесу. Рычаги закреплены подвижно. Внутренней стороной нижний рычаг крепится к подрамнику или, если кузов не является несущим, к раме, верхний рычаг – к кузову. Внешней стороной рычаги подвижно соединены со стойкой, несущей колесо. В случае с передней подвеской стойка является поворотной. Между рычагами находится гасящий колебания упругий элемент, который в наши дни обычно состоит из пружины и телескопического амортизатора.

Наибольшее влияние на управляемость автомобиля, оснащенного такой подвеской, оказывает взаимное расположение рычагов и соотношение их длин. Короткие рычаги одинаковой длины практически не встречаются, так как при их наличии при преодолении автомобилем неровности произойдет перемещение колеса не только в вертикальном, но и в горизонтальном направлении. Иными словами, изменится колея, что является крайне нежелательным эффектом с точки зрения управляемости. Как следствие, верхний рычаг обычно в 1,5 – 1,8 раза короче нижнего. Этим удается добиться такого изменения развала колес, чтобы внешнее по отношению к центру поворота колесо (как более нагруженное) всегда оставалось перпендикулярным дорожной поверхности, что в свою очередь означает максимальную способность передачи боковой нагрузки.

Кстати, подвеску Макферсона, о которой мы говорили в прошлый раз, можно считать перевернутой «двухрычажкой». Отсутствие поперечного смещения верхнего конца стойки, характерное для схемы Макферсона, фактически эквивалентно очень длинному верхнему рычагу в двухрычажной подвеске. Теперь становится понятна природа кинематических огрехов подвески на направляющей стойке.

Другие преимущества двухрычажной подвески – лучшая шумоизоляция и передача меньшей части нагрузок на кузов, относительная легкость ремонта.

Недостатки тоже есть. Стоимость проектирования и обслуживания такой подвески выше, чем у Макферсона, ведь грамотная настройка «двухрычажки» – довольно сложная геометрическая задача. Кроме того, горизонтальная ориентация подвески «съедает» место под капотом, а также в багажном отсеке, если речь о задней подвеске. Как следствие, двухрычажную подвеску сейчас почти нереально встретить на переднеприводных компактах с поперечным расположением мотора. Затрудняет такой тип подвески и проектирование сминаемых при ударе зон кузова.

Дополнительные сложности возникают с применением двойных поперечных рычагов в задней подвеске. Дело в том, что чем больше и мощнее двигатель (то есть выше крутящий момент), тем си

nashipoezda.ru

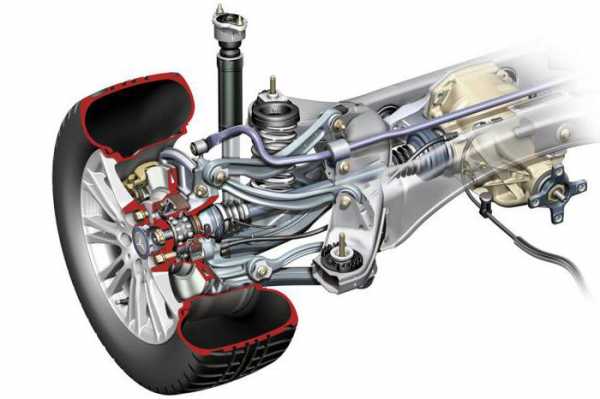

Многорычажная подвеска - как она работает

Подвеска Multilink или многорычажная подвеска является самым распространенным способом оборудовать крепление колес автомобиля без жесткой связи между ними. Данный вид подвески устанавливается практически на все автомобили и превосходит по своим характеристикам обычный способ крепления задней оси.

Многорычажная подвеска – что это?

Современные автомобили отличаются от отечественных и от своих предшественников более высоким уровнем безопасности, устойчивостью и надежностью. Эти критерии были достигнуты за счет исследований и усовершенствований различных деталей, узлов и механизмов, устанавливаемых на современные автомобили. Это коснулось и многорычажной подвески. Ее изменения и трансформации дали возможность сделать автомобиль более устойчивым и послушным на дороге.

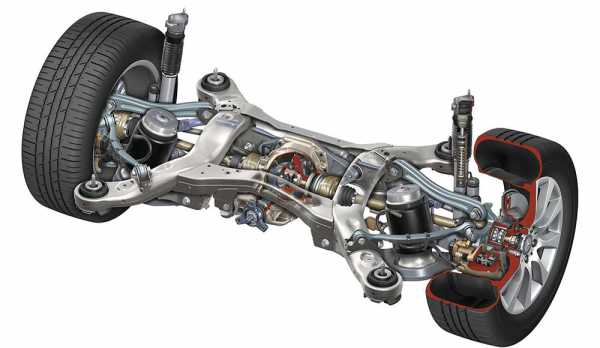

Многорычажная подвеска

Многорычажная подвеска – это комплекс деталей и узлов, которые связывают корпус автомобиля с колесами. Она предназначена для минимизации динамических нагрузок, а также способствует равномерному распределению таких нагрузок на все опорные элементы во время движения автомобиля. Многорычажная подвеска дает желаемую плавность во время движения, дарит превосходную управляемость, а также способствует снижению шума в салоне.

Данный узел представляет собой совокупность деталей, которые дают возможность осуществлять регулировку в разных плоскостях. Высокий уровень управляемости и плавность достигается с помощью следующего набора деталей:

- продольные и поперечные рычаги;

- подрамник;

- опора ступицы;

- амортизаторы

- и пружины.

Подрамник является основой, несущей конструкцией, к нему крепятся поперечные рычаги, которые в свою очередь соединяются с опорой ступицы колеса. Такая конструкция обеспечивает поперечное положение ступицы. С другой стороны все рычаги надежно прикреплены к лонжерону или подрамнику. Сегодня автомобили комплектуются трех или пятирычажной подвеской. Многорычажная подвеска может устанавливаться, как на переднюю ось, так и на заднюю. Если это передняя подвеска, то рычаги могут быть заменены на реактивные тяги. Они способны выполнять одновременно функцию стабилизатора устойчивости и рычага.

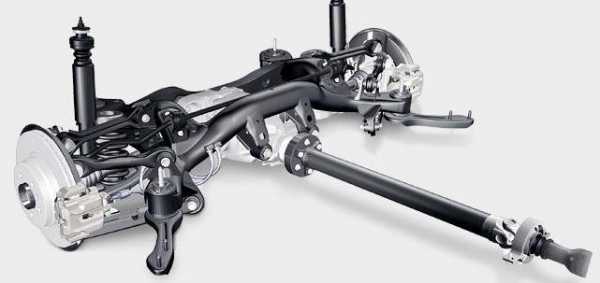

Как работает многорычажная задняя подвеска?

На первый взгляд может показаться, что механизм это достаточно сложный, но при ближайшем рассмотрении оказывается все совсем наоборот. Далее мы расскажем о том, как работает многорычажная задняя подвеска и о многом другом.

ПодвескаКак известно в конструкцию данного механизма входят рычаги, амортизатор, пружины, ступичные опоры, стабилизатор устойчивости и подрамник. Рычаги крепятся в подрамнику и раме автомобиля. Поперечные рычаги фиксируются со ступицей колеса, в поперечной плоскости обеспечивают ее устойчивое положение. Задачей верхнего рычага является передача поперечных нагрузок и надежное крепление подрамника к колесу. Передний нижний рычаг несет ответственность за схождение колес автомобиля. Задний нижний рычаг принимает на себя груз кузова автомобиля. Продольный рычаг фиксирует колеса в направлении продольной оси. Крепление к кузову в данном случае осуществляется с помощью опоры. Другой край рычага крепиться к ступице. В данном узле находятся подшипники, крепления колес и другие необходимые детали. Как правило, амортизаторы и пружины устанавливаются отдельно друг от друга. Для того чтобы снизить угол наклона автомобиля во время прохождения поворотов и виражей используется стабилизатор поперечной устойчивости. Крепление стабилизатора осуществляется с помощью резиновых опор, тяги соединяют штанги и опоры ступиц.

Данная конструкция подвески является результатом долгих лет усовершенствований и исследований. Она позволила избежать аварийных ситуаций, пробоев, удержать автомобиль в вертикальном положении на поворотах. Она представляет собой более громоздкий узел, чем предыдущие модификации, а также стоит дороже. Однако от этого не теряет своей популярности отчасти благодаря возможностям, которые получае автовладелец.

Независимая подвеска – своими руками приводим ее в порядок

ПодвескаНесмотря на кажущуюся надежность и мощь независимая подвеска или ее усовершенствованная версия многорычажная конструкция, является механизмом, который подвержен повреждениям. Это приводит к необходимости проводить регулярные осмотры и ремонты.

Большинство неисправностей независимой многорычажной подвески можно исправить своими руками. Главным принципом успешного ремонта является вовремя замеченная неисправность. Первые признаки износа узла можно заметить после прохождения автомобилем 40-80 тыс. км. Может появиться стук, скрип. Звуки усиливаются в момент пересечения препятствий, ям на дороге или «лежачих полицейских». Причины могут быть различные от необходимости заменить небольшую деталь, защищающую то или иное сочленение с последующей чисткой этого узла до проведения комплексного ремонта. В этом случае может понадобиться квалифицированная помощь и специализированное оборудование. На СТО специалисты проведут все необходимые процедуры, в том числе будет осуществлена диагностика и ремонт задней подвески.

Диагностика неисправностей может проводиться в условиях гаража. В первую очередь необходимо провести визуальных осмотр всех частей. Передняя часть подвески:

- нужно снять амортизаторы и осмотреть их на наличие трещин, сколов и других повреждений;

- затем необходимо внимательно провести осмотр шаровых опор, сайлентблоков, рычаг и штангу.

Задняя подвескаОсобое внимание в данной области необходимо уделить резиновым сочленениям, уплотнителям и креплениям. Если Вы заметили повреждение, трещины, то необходимо заменить данную деталь на новую. На днище автомобиля есть резиновая прокладка, она также должна быть целой.

При диагностике была обнаружена неисправность? Перед тем, как ее ликвидировать оцените технические возможности. Если нет уверенности, лучше всего обратиться к специалистам в автосервис. После можно переходить к диагностике задней подвески. Здесь также осмотр начинается с амортизаторов. Далее необходимо уделить время тягам и уплотнителям. В процессе осмотра задней подвески особое внимание уделить осмотру выхлопной трубы. Звуки и скрипы могут исходить от повреждений в ней.

В процессе осмотра необходимо подтянуть все резьбовые элементы и смазать все сочленения, где это необходимо. Если же повреждения не обнаружены, а звуки продолжают усиливаться во время движения, необходимо обратиться к специалистам. Все дело в том, что неумелые или неправильные действия могут привести к повреждению или разрушению важного элемента трансмиссии автомобиля, а это уже может вылиться в дорогостоящий ремонт.

Диагностика и ремонт задней подвески

Подвеска Для того чтобы каждый выезд на железном коне дарил комфорт и удовольствие необходимо регулярно осуществлять осмотр и диагностику ходовой части машины. Если самостоятельно Вам не удалось обнаружить и устранить характерные звуки, необходимо обратиться в автосервис. Специалисты проведут все необходимые процедуры в том числе это будет:

- комплексная диагностика и ремонт задней подвески, комплексная диагностика всех составляющих подвески;

- восстановительные и ремонтные работы;

- ремонт или полная замена отдельных деталей или узлов подвесок;

- регулировка схода-развала колес и настройка передней и задней подвески.

При проведении всех этапов работ автослесари используют специальное оборудование, которое невозможно установить в гараже или заменить чем-либо. Профессиональную диагностику и ремонт задней подвески можно сравнить с лечением в дорогостоящей клинике или оперативным вмешательством. Подвеска и ходовая часть автомобиля являются не просто механизмом, обеспечивающим движение и управление процессом движения, но и обеспечивающим безопасность на дороге. Поэтому халатное отношение к скрипам, стукам или необычным кренам автомобиля в дороге может привести к плачевным последствиям.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Отправить ответ

avatar
  Подписаться
Уведомление о
